Навесы для автомобилей из поликарбоната: 30 вариантов с фото

Навесы для автомобилей из поликарбоната, безусловно, являются очень удобным вариантом для владельцев частных домов и дач. Открытый навес имеет большое преимущество над стандартным гаражом, так как обеспечивает постоянное проветривание автомобиля, что, в свою очередь, исключает возможность образования плесени и ржавчины. Кроме того, навесы довольно легко монтируются — их установка не влечет больших денежных затрат. Их можно легко переместить в другое место, если возникнет такая необходимость. Еще этот вариант помогает значительно сэкономить пространство на небольших участках. Навес для автомобиля из поликарбоната своими руками сделать достаточно несложно. Основные моменты монтажа такой конструкции будут рассмотрены в статье подробно.

Навесы для автомобилей из поликарбоната — выбор материала

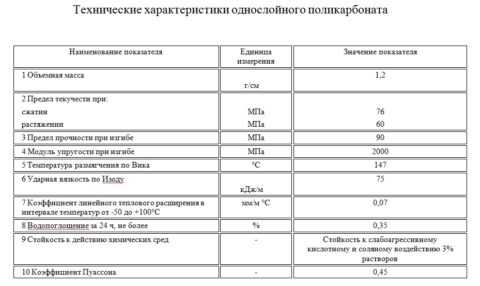

Итак, почему же все-таки поликарбонат? Здесь играет роль его сравнительно низкая стоимость и прекрасные эстетические качества. Кроме того, он надежно оградит автомобиль от негативного влияния ультрафиолета, не подвержен горению и обладает высокой ударостойкостью. Конструкция из поликарбоната, благодаря своей гибкости, легко монтируется и обслуживается. Этот перечень достоинств говорит о том, что навесы для автомобилей из поликарбоната являются наиболее оптимальным решением.

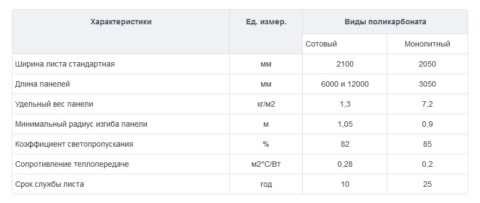

Стоит отметить, что поликарбонат имеет свои подвиды. Имея множество оттенков, он может быть прозрачным или матовым. При использовании его для конструкции автонавеса, лучше использовать матовый — он наибольшим образом обеспечит защиту от солнечных лучей. Листы поликарбоната могут иметь разную толщину. Так как необходимо, чтобы листы были надежными, но при этом легко гнулись, стоит выбирать среднюю толщину (7 — 15 мм) — тогда можно обойтись без дополнительной термообработки.

В оборудовании первоначального каркаса можно применить такие материалы, как сталь, дерево, алюминий — смотря на чем основывается общий ландшафтный дизайн придомовой территории и финансовых возможностей владельца (в некоторых случаях применяется также кирпич, бетон и камень).

Читайте также: Проекты домов с гаражом в виде навеса

Навесы для автомобилей из поликарбоната: фото различных конструкций

В наше время существует много разных вариантов, когда навесы для автомобилей из поликарбоната могут порадовать владельца особенным дизайном и причудливой формой, а также значительно преобразить экстерьер частного дома. Из всего множества, можно выделить некоторые подвиды. Рассмотрим их более конкретно.

Прямые и фигурные автонавесы

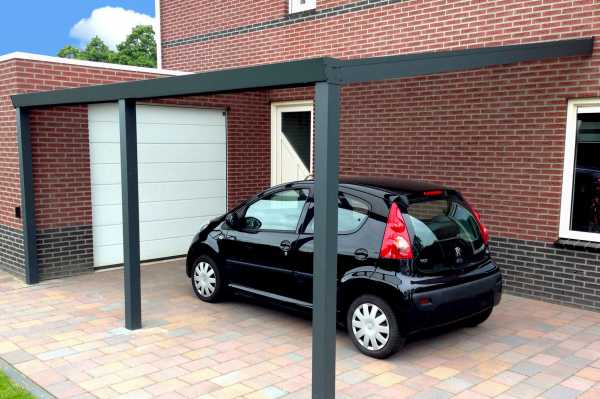

Прямые навесы — наиболее простая конструкция, требующая меньших усилий по монтажу. Такие навесы устанавливаются под небольшим уклоном для того, чтобы избежать накапливания осадков и различных загрязнений. В этом случае допустимо применение более плотных листов. Стоит отметить, что прямые навесы для автомобилей из поликарбоната, в большинстве своем уходят в прошлое. Наиболее современным вариантом являются фигурные навесы. Они могут принимать разные формы: арочные, сферические и волнообразные, что смотрится довольно красиво, и может стать отличным дополнением к общему дизайну. Но здесь есть свои сложности. На фигурных навесах могут скапливаться осадки. Для того, чтобы этого избежать, необходимо ребра жесткости устанавливать поперек конструкции.

Стационарная пристойка и навес для автомобилей

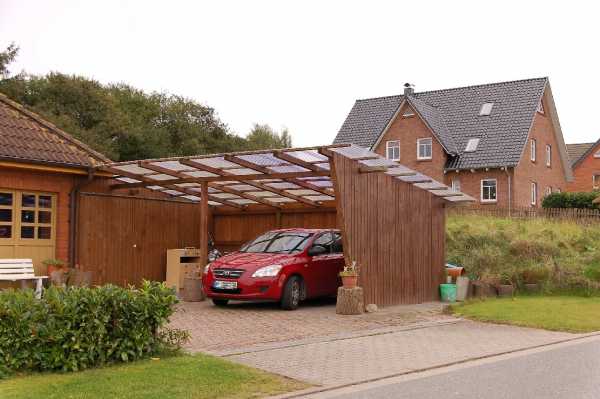

Навесы для автомобилей из поликарбоната могут быть стандартной формы либо в виде пристроек. Для стандартного навеса характерно наличие опор со всех сторон, а навес-пристройка имеет опоры лишь с одной стороны. При этом, вторая сторона крепится к стене дома. Преимущества второго варианта заключаются в том, что он позволит, в первую очередь, сэкономить пространство на небольших участках, а во-вторых, уменьшить денежные затраты и работы по монтажу. Навес-пристройка так же как и стандартный, может быть любой формы.

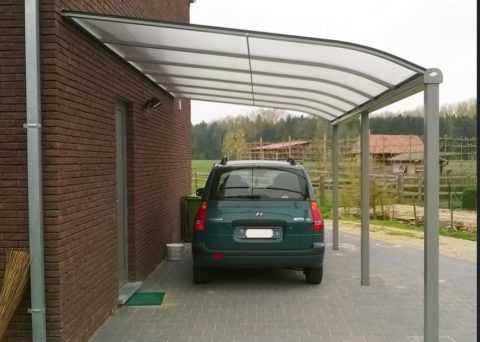

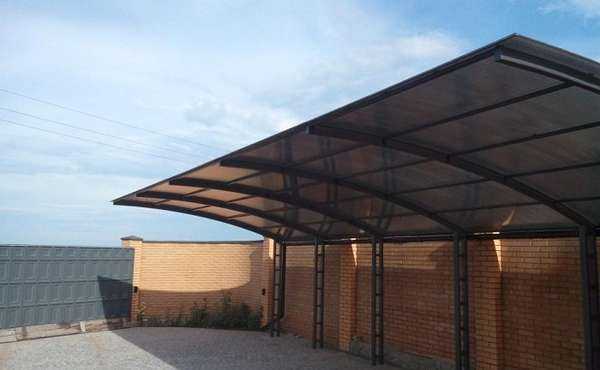

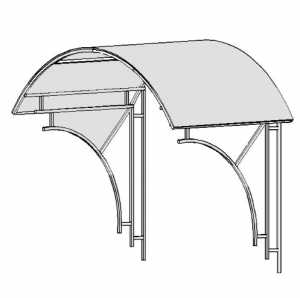

Консольные навесы для автомобилей из поликарбоната

Особенность консольных типов навесов состоит в их нестандартном виде. В этой конфигурации основные опоры держат всю конструкцию только с одной стороны, что может придать уникальности всей территории. Это более современный вариант навесов. Его основные преимущества заключаются в том, что водитель не ограничен в совершении различных маневров, и имеет возможность поставить автомобиль максимально удобно. Конструкция с односторонними опорами также экономит место на участке, может иметь любую длину. Консольные навесы для автомобилей из поликарбоната довольно устойчивые, так как основные стойки бетонируются на глубину в 1,5 м.

Сборные навесы для автомобилей из поликарбоната

Сборный навес позволяет соорудить конструкцию в самые короткие сроки. Готовые сборные навесы для автомобилей из поликарбоната можно запросто приобрести в разобранном виде. При этом, в большинстве случаев, в комплекте к ним поставляются специальные крепежи (болты), и не возникает необходимости в проведении сварочных работ при их сборке. Монтаж подобных конструкций достаточно прост — его можно осуществить самостоятельно, но, в основном, организации, занимающиеся продажей таких навесов, предлагают и свои услуги по их установке, что обойдется немного дороже.

Навесы для автомобилей из поликарбоната своими руками

Для того, чтобы соорудить навес, необходимо изначально определиться с его видом и габаритами (на один или два автомобиля). Затем делается чертеж навеса для автомобиля из поликарбоната, на котором отображаются конфигурация и подробные просчеты. Начинается процесс с выбора места стоянки и оборудования площадки, после чего следует возведение каркаса. Для этого по углам площадки крепятся опорные стойки. Этот процесс может занять около трех дней: в ямы, глубиной около 1 метра устанавливаются опоры, которые затем заливаются бетоном или другим строительным материалом. Трое суток эта смесь смачивается водой (до полного застывания). Если предполагается, что навес будет достаточно большим, то лучше добавить дополнительные опоры в середине конструкции. Когда опоры окончательно зафиксированы, к ним можно крепить с помощью вертикальных распорок соединительные горизонтальные балки, а затем и профильные трубы с обрешеткой. При установке каркаса также используются болтовые соединения или применяется сварка. Следует также учесть, что такие конструкции должны иметь определенные параметры. Ширина должна превышать на 1 — 2 метра ширину автомобиля, а длина, как минимум, на 1 метр больше.

На готовый каркас, с помощью шайб и саморезов, крепятся листы поликарбоната, причем обязательно пленкой наружу — только в таком положении она будет защищать автомобиль от ультрафиолета. После укладки, на торцы листов насаживается специальная лента с перфорацией или торцевые профили, которые, в свою очередь, придадут законченный вид сооружению.

Навесы для автомобилей из поликарбоната довольно непривередливы в уходе. Периодически их необходимо промывать, используя при этом губку или мягкую ткань. Причем совершенно не обязательно применять моющие средства — поверхность отлично моется простой водой.

Для тех, кто решился смастерить навес для автомобиля из поликарбоната своими руками, стоит обратить внимание на фото интересных проектов, которые, возможно, помогут в этом кропотливом деле.

Читайте также на страницах нашего журнала статью Навесы во дворе частного дома.

dekorin.me

изготовление своими руками из поликарбоната, фото готовых конструкций

Для защиты своего автомобиля от осадков и солнечных лучей многие дачники и владельцы частных домов своими руками строят навесы. Изготовить такую конструкцию можно из дерева, профнастила или листового материала. Однако на сегодняшний день самым популярным является поликарбонат. Из него довольно просто можно построить прочные, долговечные и недорогие конструкции различных форм и видов.

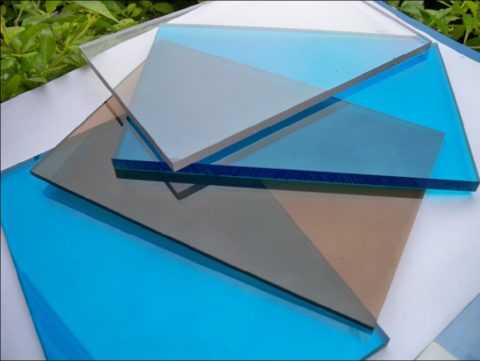

Поликарбонат для навеса – советы по выбору

Тем, кто не знает какой материал выбрать для навеса, крыши, козырька или беседки, следует обратить внимание на имеющий много достоинств поликарбонат.

Преимущества материала:

1. Способен защитить от негативного воздействия ультрафиолетовых лучей.
2. Имеет превосходный внешний вид.
3. Может быть полностью прозрачным или матовым.
4. Долговечен.
5. Имеет низкую стоимость.
6. Прост в монтаже и обслуживании.
7. Не подвержен горению.
8. Имеет богатую палитру оттенков.
9. Обладает гибкостью.
10. Способен выдержать значительные удары.

Сотовый поликарбонат позволит сделать конструкцию любого цвета и формы.д

Как выбирать толщину панелей из поликарбоната?

Сооружая навес для машины, не стоит использовать самые дешевые тонкие листы. Сэкономить не получится, так как в этом случае, чтобы конструкция получилась прочной и устойчивой, придется делать частый шаг обрешетки, что приводит к дополнительным расходам.

Рекомендации по выбору толщины материала для различных навесов:

• для кровли больших площадей отлично подойдет материал толщиной в 16 мм;
• для вертикальных поверхностей лучше всего использовать панели в 10 мм;
• для навесов, крыш, перегородок, витражей применяются листы в 6-8 мм;
• превосходно подойдет для рекламных конструкций, теплиц и парников материал толщиной в 4 мм.

Цвет и качество материала

Строительные рынки предлагают панели различной степени прозрачности и расцветок: бронзовые, зеленые, синие, молочные, бирюзовые и т. д. Чтобы навес хорошо защищал автомобиль от солнечных лучей, следует использовать матовые листы. Прозрачные в этом случае не подойдут. Выбор цвета материала может быть различным, здесь все зависит от желаний хозяина.

Чтобы не сомневаться в качестве сотового поликарбоната, рекомендуется выбирать продукцию известных брендов. Такие производители выпускают надежные и экологичные изделия, имеющие на своей поверхности специальный защитный слой.

Выполненный из качественного поликарбоната навес способен защитить от ультрафиолетового излучения автомобиль и все, что под ним находится. Дорожащие своей репутацией компании обеспечивают высокий уровень продукции и придерживаются строгих стандартов.

Разновидности и фото навесов для машины из поликарбоната

Конструкцию для защиты авто можно выполнить отдельно стоящей или пристроить к дому.

1. Стоящий стационарно навес полностью монтируется на стойки, шаг между которыми должен составлять от 1-1,5 метров. Расстояние между опорами зависит от толщины, тяжести и размеров материала.
2. Сэкономит средства и потребует меньше средств на возведение навес-пристройка. Одна сторона такой конструкции опирается на две стойки, а вторая фиксируется к стене. Для надежности и хорошей устойчивости конструкцию рекомендуется устанавливать на заранее залитую бетонную площадку.

Форму крыши из поликарбоната можно сделать любую:

• прямую;
• волнообразную;
• сферическую;
• арочную.

Следует учитывать, что на изогнутых конструкциях может скапливаться мусор и снег. Поэтому навес для автомобиля лучше построить так, чтобы снег сам мог стекать с него. Для этого во время возведения конструкции ребра жесткости следует устанавливать не вдоль конструкции, а поперек нее.

При строительстве односкатных крыш из поликарбоната опорные стойки рекомендуется делать разной высоты, чтобы с навеса мог стегать снег. Удобны они еще и тем, что не имеют зазоров и стыков.

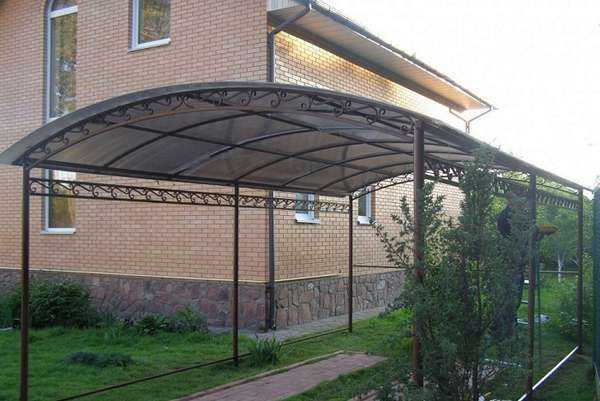

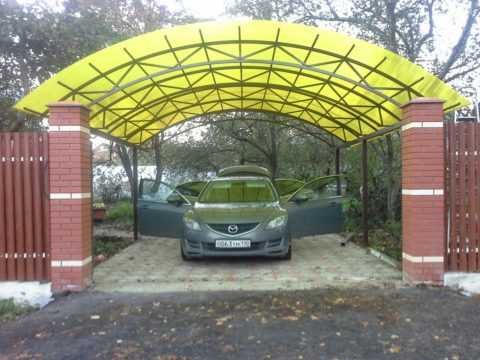

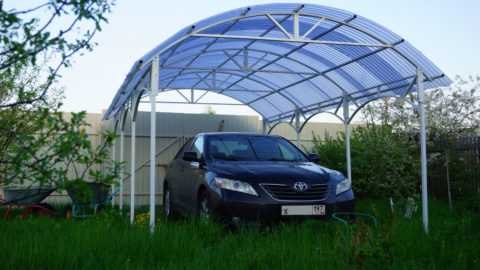

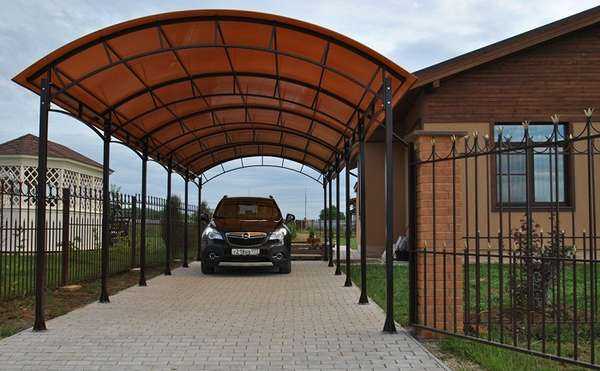

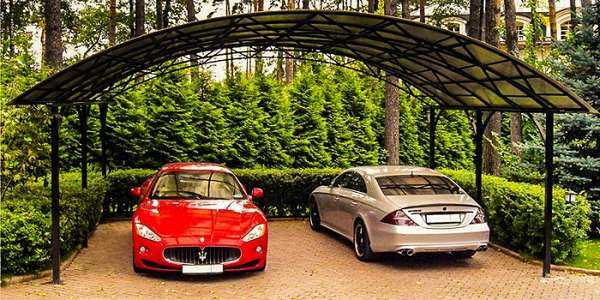

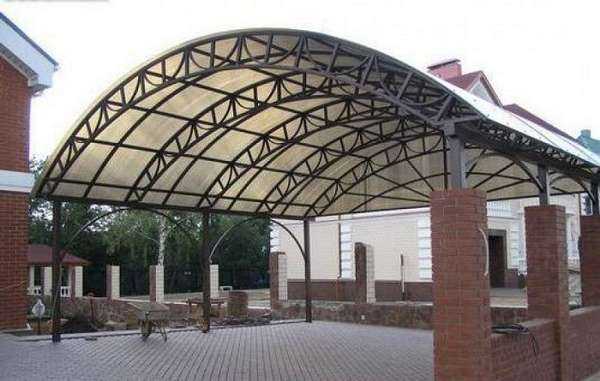

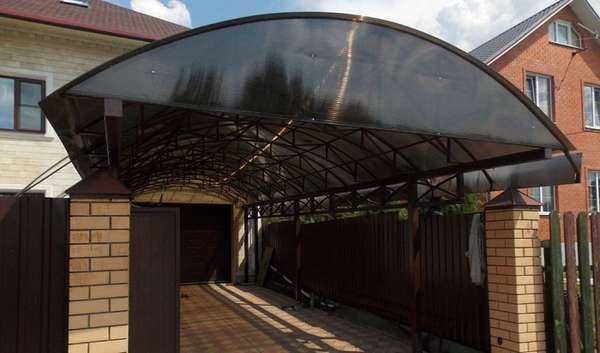

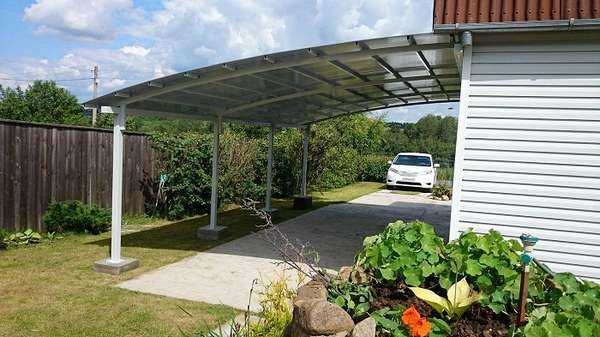

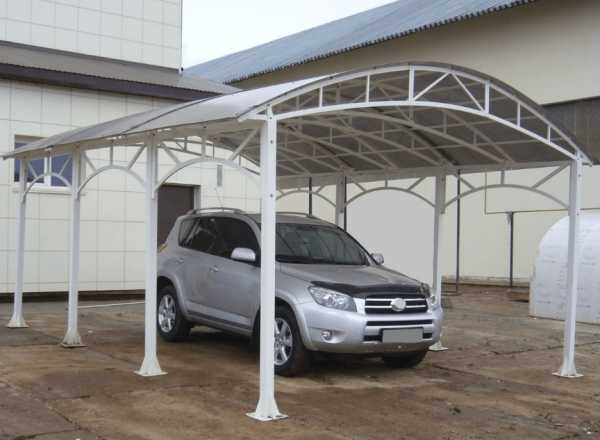

На фото можно увидеть арочные навесы, которые пользуются у автовладельцев большой популярностью. Такие конструкции имеют два ската, у них нет зазоров и стыков, и выглядят они очень красиво.

Стойки для навесов могут быть выполнены из металлического профиля или деревянного бруса. В некоторых случаях, если того требует общий дизайн дома или двора, они могут быть бетонными, каменными или кирпичными.

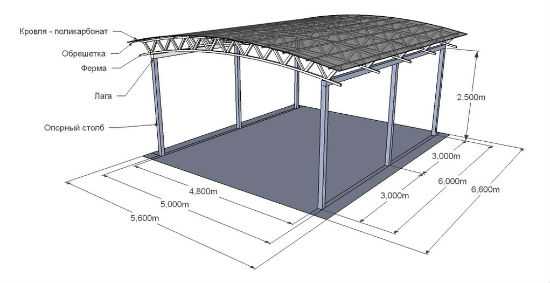

Как сделать навес из поликарбоната для автомобиля своими руками?

По стандартам, в ширину размер навеса должен быть на 1-2 метра, а в длину на 1 метр больше габаритов авто. Если под постройку предполагается ставить два автомобиля, то к сумме ширин двух машин прибавляется по 1 метру с каждой стороны и 0,8 метра между ними.

Оптимальная высота постройки из поликарбоната составляет 2,2-2,5 метра. Более высокая конструкция не защитит автомобиль ни от дождя, ни от снега.

Подготовка материалов

Для строительства навеса своими руками потребуется:

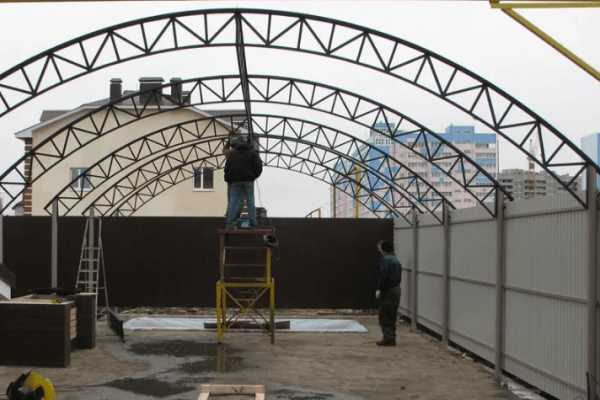

1. Несущая арка. При наличии трубогиба ее можно изготовить самостоятельно. Если же такого инструмента нет, то необходимые по размеру элементы можно заказать в строительной фирме.
2. Профильная труба для обрешетки сечением в 40х20 мм.
3. Профильная труба для прогонов сечением 60х40 или 60х60 мм.
4. Профильная труба квадратного сечения для опорных столбов сечением в 80х80 мм, 100х100 мм, 60х60 мм.
5. Щебень или цементно-песчаная смесь.
6. Пресс-шайбы.
7. Оцинкованные саморезы.
8. Анкерные болты. Они нужны будут в том случае, если конструкция устанавливается на твердое покрытие.
9. Сотовый поликарбонат толщиной в 10 мм.

Изготавливая своими руками арочный навес нужно иметь в виду, что его угол уклона должен быть более 10 градусов.

Этапы работ

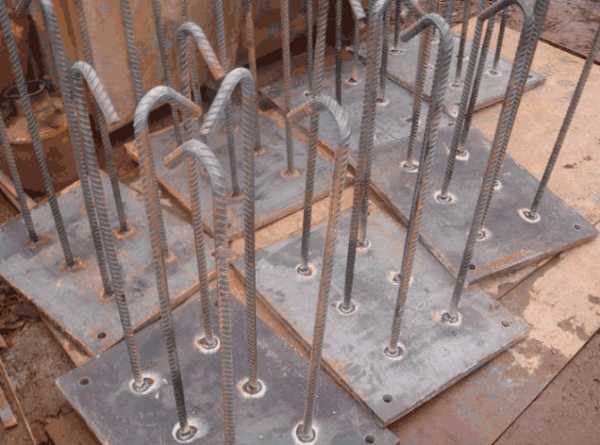

В первую очередь на площадку устанавливаются опорные брусья. Расстояние между их осями должно быть равно ширине кровли минус 240 мм. Шаг между ними зависит от климатических условий. Если предполагаются большие снеговые нагрузки, то это расстояние должно быть равно 1-1,5 м.

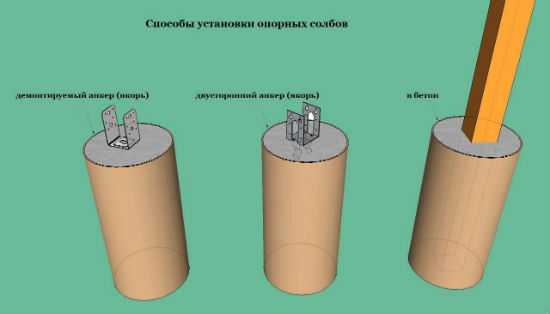

Установка стоек своими руками:

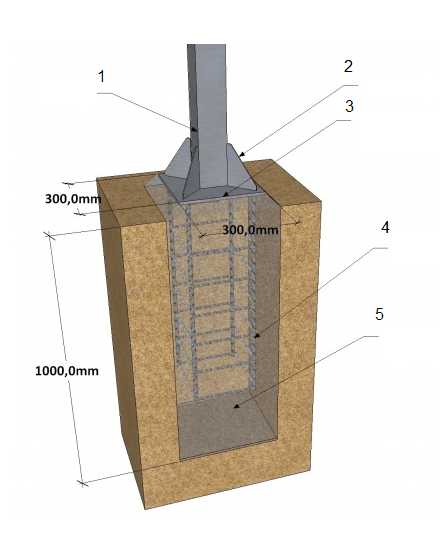

1. Выкопать ямы глубиной в 50-150 см и диаметром не менее 150 мм.
2. В полученные отверстия установить стойки и проверить их вертикальность с помощью строительного уровня.
3. Залить столбы бетоном или засыпать битым кирпичом, гравием или щебнем и закрепить песчано-цементным раствором (1:3).
4. Примерно в течение трех суток раствор необходимо периодически поливать водой. За это время он выстоится и наберет нужную твердость.
5. По истечении трех суток стойки по периметру и по ширине крыши соединить горизонтальными балками.

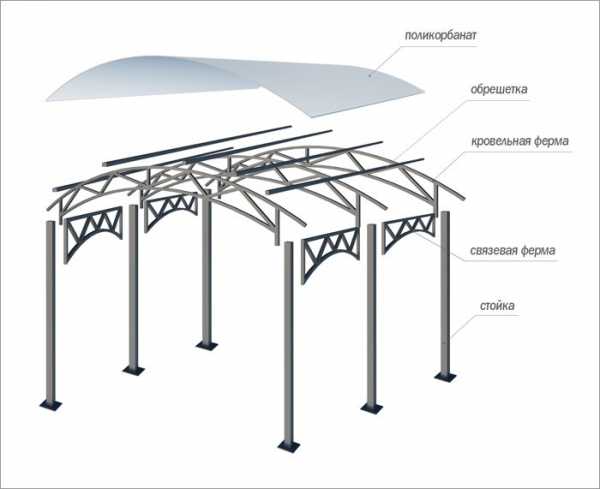

6. Собрать остальную часть конструкции, в которую входит обрешетка и дугообразные профильные трубы. Для их крепления к несущим балкам следует использовать вертикальные распорки.
7. Шаг между элементами обрешетки должен быть в 70 см, расстояние между арками – до 1 метра.

Устанавливать каркас навеса можно с помощью болтовых соединений или сварки.

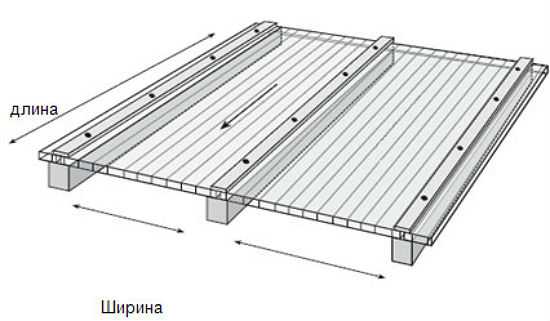

Монтаж листов поликарбоната

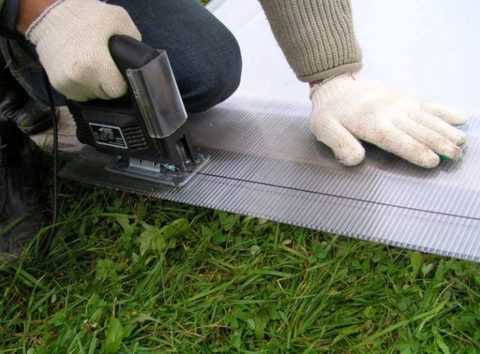

Для крепления на навес делаются заготовки, длина которых должна быть равна длине арки плюс 100-150 мм. Резать листы можно дисковыми пилами по алюминию, не снимая при этом защитную пленку. Укладывается материал пленкой наружу, так как именно она защищает от ультрафиолетовых лучей.

Порядок работ.

1. К аркам прикрепить нижние части стыковочного профиля. Расстояние между элементами должно быть равно шагу раскладки листов поликарбоната.
2. В заготовках между ребрами жесткости просверлить отверстия, диаметр которых на 2 мм должен быть больше посадочных размеров пресс-шайб.
3. С торцов листа на 50 мм снять защитную пленку и ввести соединяемые панели примерно на 20 мм в Н-образный профиль. При этом между листами необходимо оставить в 5 мм зазор.
4. В полученные отверстия вставить шайбы, вкрутить саморезы и закрепить с их помощью заготовки поликарбоната. Надеть на головки саморезов шляпки.
5. После того как будут прикреплены два листа, необходимо закрыть крышку стыковочного профиля. Для этого сверху ее следует постукивать деревянным молоточком, а снизу придерживать упором. Такая операция должна повторяться со всеми листами поликарбоната.

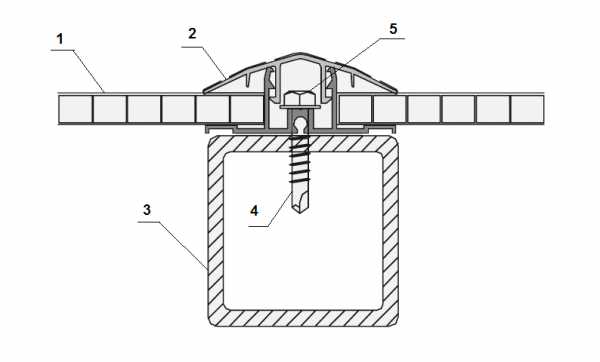

Края сот установленного материала можно закрыть торцевым профилем. Для надежного крепления используется клей или небольшие саморезы.

Обрезанные края поликарбоната можно закрыть специальной защитной алюминиевой лентой. Такая лента защитит материал от грязи, влаги и насекомых, а имеющаяся в ней перфорация будет способствовать выводу конденсата и препятствовать проникновению пыли. Для более лучшей защиты можно использовать не содержащий акрила герметик, намазав им места соединения ленты и карбоната.

Советы по уходу за навесом для машины из поликарбоната

Обслуживать и ухаживать за выполненной из полимерного пластика конструкцией довольно легко. Мыть ее можно с помощью мягкой ткани или губки обычной водой, даже не применяя для этого никаких моющих средств.

Для очистки навесов из поликарбоната ни в коем случае нельзя использовать агрессивные моющие растворы, в состав которых входит метанол, изопропалон, различные соли, альдегиды и щелочи.

Чтобы не повредить защищающий от ультрафиолетового излучения слой, при мытье навеса не рекомендуется использовать царапающие и острые предметы.

Неиспользованные листы из поликарбоната рекомендуется хранить только вертикально. Необходимо ограничить попадания на них осадков и солнечных лучей. Чтобы не повредить поверхность материала, защитную пленку лучше не снимать.

Надежный и прочный профиль из поликарбоната является прекрасной заменой строительного материала из дерева и металла. Его пластичность позволит построить конструкцию любой формы и размеров. Тем, кто хочет сделать навес для машины своими руками, можно посмотреть практичные и оригинальные идеи в фотогалереях готовых проектов.

nashgazon.com

Навес для автомобиля своими руками из поликарбоната на дачу: фото, типы

Во время строительных работ на вашем дачном или загородном участке рано или поздно встает вопрос: где или куда лучше всего ставить свою машину? Стоит ли строить большой капитальный гараж или же можно сделать менее бюджетный, но крайне практичный навес под машину? В рамках данной статьи мы подробно рассмотрим как сделать навес для машины на дачу своими руками и расскажем, почему вам стоит остановиться именно на этом варианте.

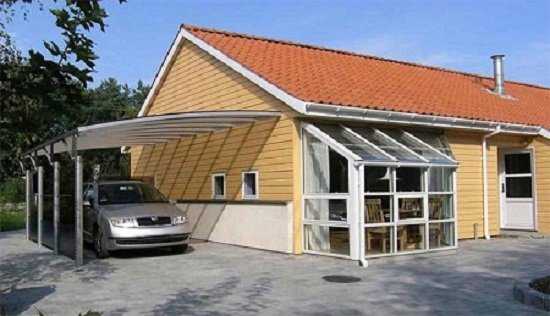

Навес для автомобиля: фото пристройки к дому

Данный материал условно разделен на две большие главы:

• Первая часть повествует о том, какие вообще существуют укрытия для ваших “железных коней”. Расписана полная классификация, начиная типом кровли и каркаса, заканчивая типом конструкции и материалом из которого она сделана.
• Во второй главе рассмотрим как построить навес для автомобиля своими руками. В качестве объекта мы выбрали арочную конструкцию с каркасом из профильной трубы – наиболее распространенный вариант.

Также вы можете воспользоваться сервисами, разработанными нашей командой:

• Расчет цены на поликарбонат в центральных регионах РФ в зависимости от толщины материала и других параметров.
• Расчет цены на навес в зависимости от его типа и модификации вашей машины.

Навес для автомобиля из поликарбоната на дачном участке – распространенная практика среди людей, ценящих свое транспортное средство. Построить такую конструкцию – задача не сложная, а пользоваться им вы будете довольно долго. При этом, ваш легковой или грузовой авто будет защищен от неблагоприятных природных воздействий.

Почему нельзя оставлять автомобиль без укрытия

Для начала поговорим о технике безопасности. Наверняка вы любите свою машину, и не хотели бы, чтобы она спонтанно вышла из строя. Что может угрожать автомобилю на даче? Град, к примеру, может существенно повредить корпус, а из-за сильных порывов ветра в машину могут попасть ветки и камни, повредив или разбив окна. Избежать этого так просто, достаточно установить небольшой навес над машиной к дому. Проблема решится, а в то время, пока автомобиля не будет, вы сможете устраивать под навесом пикники и вечеринки – эта конструкция многофункциональна.

Варианты дачного навеса для авто

Разнообразие вариантов конструкций заставляет в первую минуту развести руками – какой навес для машины лучше выбрать? Приходится долго думать, рассматривая модели. Однако мы бы посоветовали вам рассматривать данную конструкцию не только с функциональной точки зрения. Не стоит забывать, что эстетическая часть также важна. Строители же скажут вам, что самый лучший навес под машину – это быстрый в постройке. Постараемся определиться – какой подойдет именно для вашего участка.

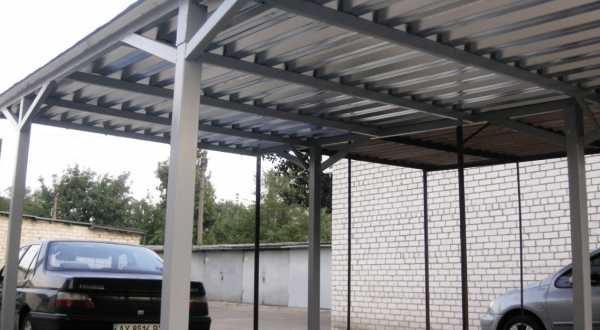

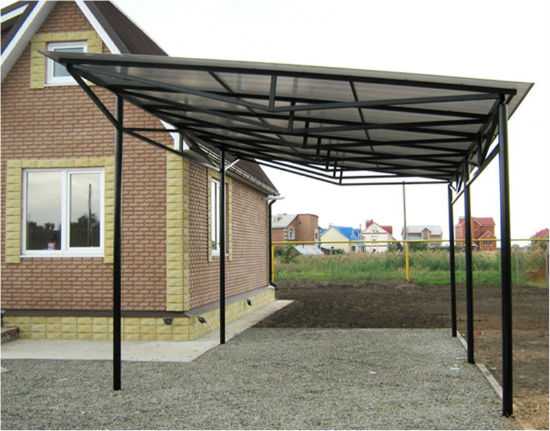

С металлическим каркасом к дому

По типу конструкции

Определяя тип конструкции, вы должны опираться на габариты вашего автомобиля. Навесы над машиной разделяются по типу конструкции на:

• складные;
• открытые;
• закрытые;
• раздвижные.

Каждый из них обладает как своими достоинствами, так и рядом недостатков.

Складные навесы для авто

Складные навесы для авто будут идеальным вариантом для небольшого участка – по сути, они являются продолжением козырька вашей веранды и без надобности их можно просто свернуть. Данная складная конструкция максимально практична, не занимает много места, однако, вторым подобием беседки он не станет, да и от косого дождя вряд ли вас защитит.

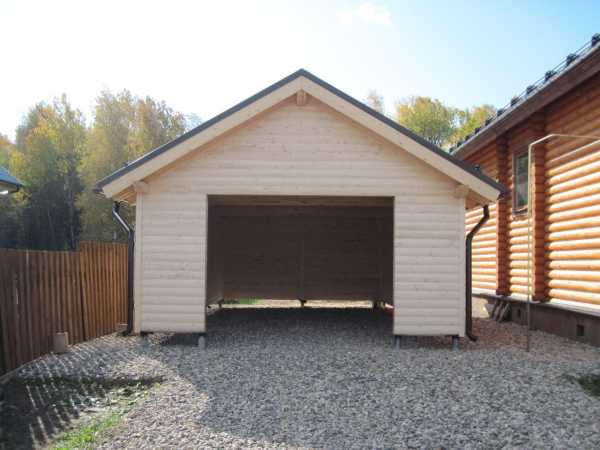

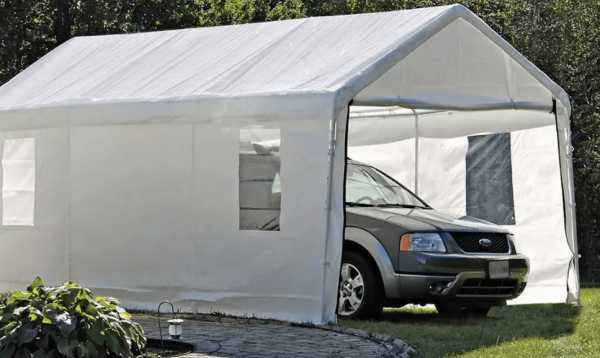

Закрытый навес над машиной

Такая постройка, фактически, является подобием гаража, только с меньшими энергозатратами по ее возведению. Конструкция имеет обшитые стенки, прекрасно вписывается в общий ландшафтный дизайн, напоминая беседку. Ее единственным недостатком можно считать объемность, потому как закрытый навес для машины к дому обычно не примыкает, а как правило является отдельной конструкцией.

Открытый навес для автомобиля

Такой навес для автомобиля представляет собой разновидность крытой беседки, но без обшитых стен. Он легок в установке (вряд ли строительство займет у вас больше дня), кроме того, вы можете использовать его как беседку. Минусы очевидны: такой навес для авто на даче все же не защитит от снега, и не станет убежищем в зимнюю пору.

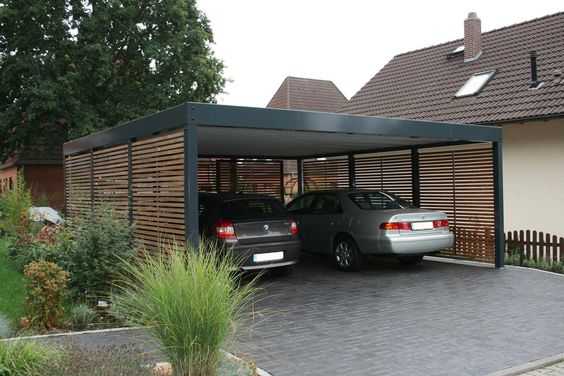

Навесы для автомобилей: фото варианта для двух транспортных средств

Раздвижной навес под машину

Раздвижной навес под машину – это возможность убить двух зайцев: укрыть машину и не занимать много места на участке. Сложности могут возникнуть на стадии сборки и установки – иногда бывает сложно понять схемы постройки, в особенности если для вас это первый опыт строительства подобных объектов.

Раздвижной вариант навеса

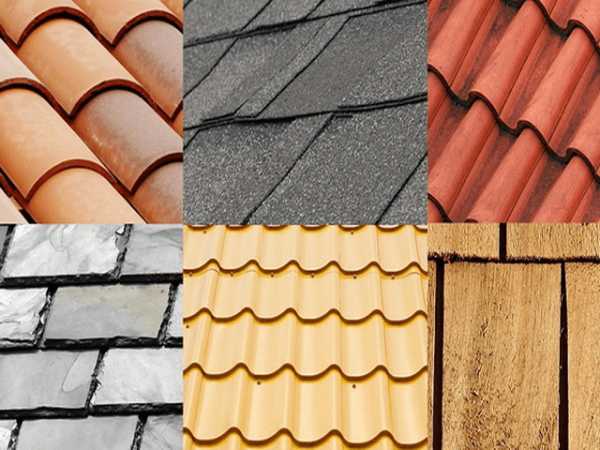

Материал для кровли

Если вы еще не знаете как сделать навес под машину, то теперь пришло время определиться с кровельным материалами. Это важная часть постройки, и подходить к выбору нужно тщательно. Всего существует несколько оптимальных решений:

• поликарбонат;
• металлопрофиль;
• металлочерепица;
• ткань.

Навес для автомобиля из поликарбоната

Дачный навес для автомобиля из поликарбоната – это вариант для тех, кто ценит свое время. Материал практичный и обладает рядом полезных при строительстве свойств:

• небольшой вес;
• малая цена;
• гибкость;
• простота монтажа
• долговечность.

Минусом может быть его неэкологичность. Также при ненадлежащем уходе на данном материале часто появляются царапины.

Металлопрофиль

Этот материал для крыши навеса под машину выглядит более презентабельно, чем поликарбонат, однако, он же и требует больших сих при укладке. Покрывается металлопрофиль полиэстером или пластизолом – это заметно укрепляет его, делая самым надежным. Также можно отметить отличительные особенности:

• устойчивость;
• долговечность;
• прочность.

Минусы у металлопрофиля кроются в цене (материал не дешевый) и в его некоторой “звучности” – капли дождя, попадая на кровлю, могут быть слишком громкими.

Металлочерепица

Выбирая данный материал для крыши будьте уверены в его долговечности и практичности. Данный материал отличают:

• небольшой вес;
• пожароустойчивость;
• привлекательный дизайн.

Тем не менее, у металлочерепицы существует недостаток – материал слишком шумный во время дождя или града.

Из ткани

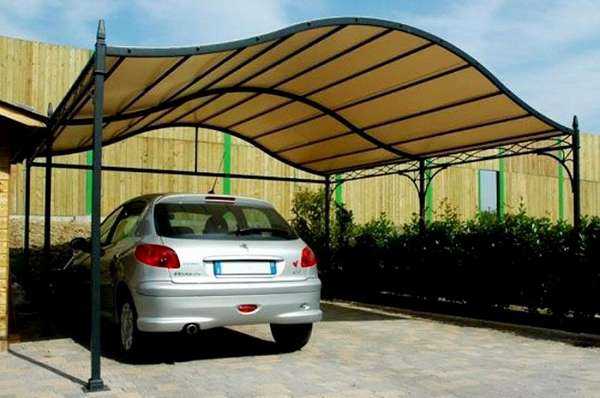

Навес для машины из ткани лучше всего защитит ваш автомобиль от солнца. Ткань – это тент, он легкий и работать с его установкой достаточно просто. К сожалению, назвать его долговечным вряд ли возможно, потому такой навес нужно будет периодически обновлять – снимать тент и заменять его на новый.

По типу кровли

Материал для кровли выбран и теперь важно решить, какой тип крыши подойдет для вас. Кровля может быть:

• односкатной;
• двускатной;
• арочной и др.

Рекомендуем вам делать выбор, исходя из собственных предпочтений – мы же расскажем о некоторых достоинствах каждой из конструкций.

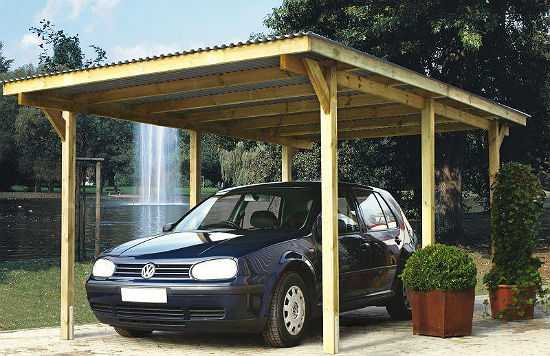

Проект на одну машину из дерева и черепицы

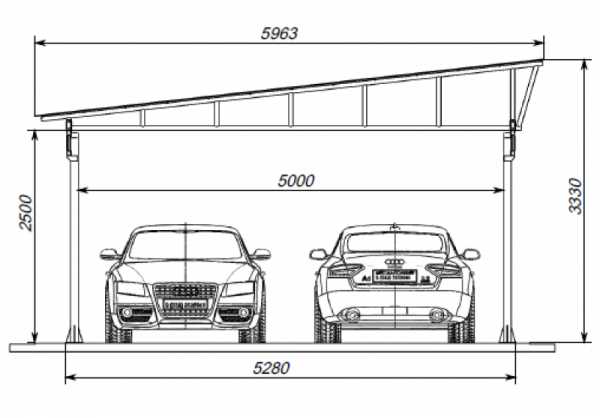

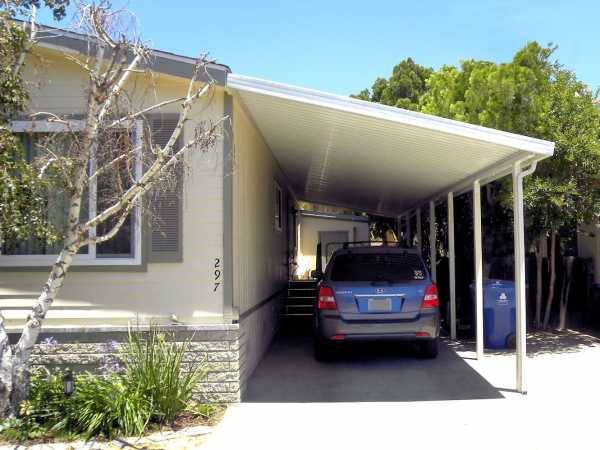

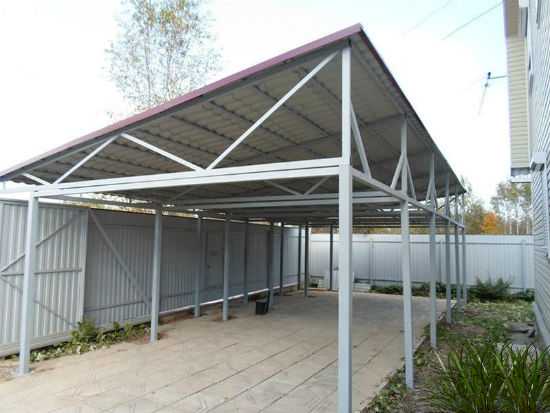

Односкатный навес

Односкатный навес над машиной является самым экономичный вариантом строительства. Обычно такая конструкция примыкает к дому и прекрасно защищает не только автомобиль, но и вход в дом.

Для того чтобы такая крыша была надежной, придется, однако, серьезно постараться – в основном, озаботиться тем, чтобы угол ската был имел достаточный градус наклона. В противном случае ваш навес для машины с односкатной крышей будет собирать зимой много снега, отчего может просесть или и вовсе обвалиться.

Вариант с односкатной крышей хорош в том случае, если авто у вас небольшого размера.

Двускатный навес

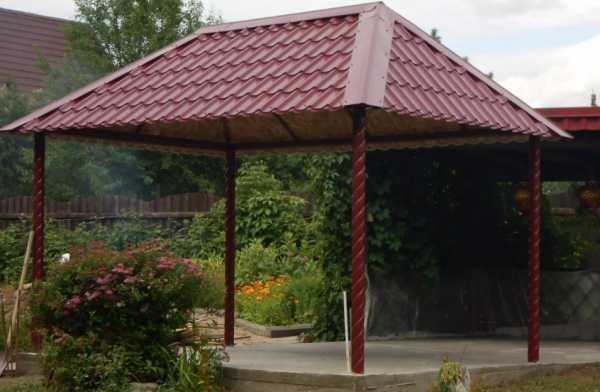

Двускатный навес с крышей из металлочерепицы

Двускатная крыша является более надежным вариантом для зимы. Важно учитывать и тот факт, что на ее постройку материала и времени уйдет несколько больше – чертежи для конструкции будут сложнее. Двускатный навес для авто чаще всего устанавливается на тех дачах, где люди проводят большую часть времени в году, включая зимний период.

Арочный

Арочные навесы под машину выходят дешевле, чем двускатные. Вариантов их конструкций довольно много, но чаще всего такие конструкции делают из профильной трубы 80х80 мм и сотового поликарбоната 8 мм. При этом, чаще всего используются балки: 80х80 и фермы: 60х60/40х20.

По типу каркаса

Одно дело кровля, однако, каркас данного строения немаловажен. Они бывают разнообразными, каждый имеет свои положительные и отрицательные свойства. Различают следующие виды:

• деревянные;
• металлические;
• кирпичные;
• кованные.

Чаще всего выбирается каркас с целью максимального внедрения в ландшафтный дизайн участка (иначе говоря, чтобы он гармонировал с близлежащими постройками).

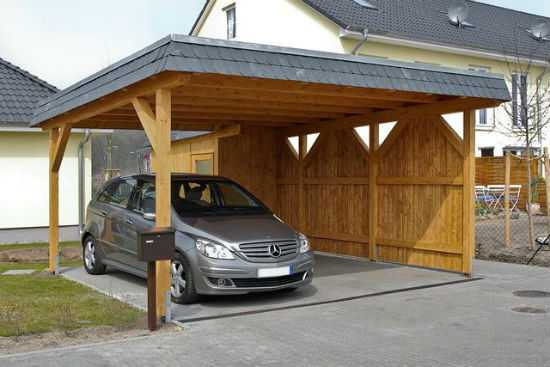

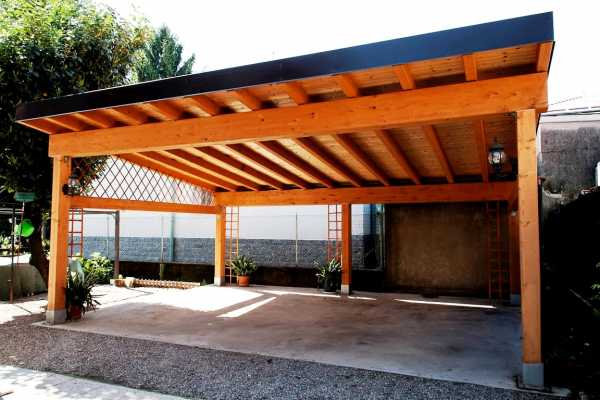

Деревянный

Каркас навеса для автомобиля из дерева – идеальный вариант для любителей экологичных материалов. Дерево используется довольно часто, и на это есть ряд объективных причин:

• невысокая цена;
• привлекательный внешний вид;
• доступность обработки;
• надежность конструкций.

Мягкая черепица на крыше двускатного автонавеса

Недостатки, однако, также имеются. Нельзя не вспомнить о легкой воспламеняемости и подверженности гниению. Также деревянный навес для автомобиля необходимо постоянно обрабатывать составами против насекомых.

Если вы все же решили отдать предпочтение навесу из дерева, то с основными видами, характеристиками, средними ценами и фотографиями древесины можете ознакомиться в интерактивной форме.

Металлический (профтруба)

Металлическая конструкция – это, в первую очередь, постройка надежная. Металл не боится разрушения, он прочен и с легкостью противостоит непогоде. Также стоит сказать несколько слов о том, что такие навесы обойдутся вам не так уж дорого – если вы выбираете профтрубу как материал, то и сборка не увеличит ваш бюджет.

Недостатком материала будет, конечно, коррозия – придется периодически обрабатывать каркас антикоррозийными средствами.

Кирпичный

Кирпич – материал, навесы с использованием которого больше похожи на добротные гаражи. У кирпича довольно много достоинств:

• прочность;
• малая боязнь перепадов температур;
• стойкость;
• эстетическая привлекательность построек.

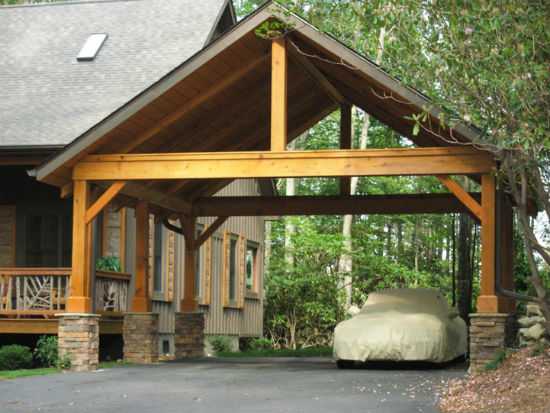

Каркас на кирпичных столбиках

К сожалению, недостатков у материала тоже немало: он недешев, и строить из него довольно долго, придется также продумывать фундамент покрепче, потому как постройка будет тяжелой.

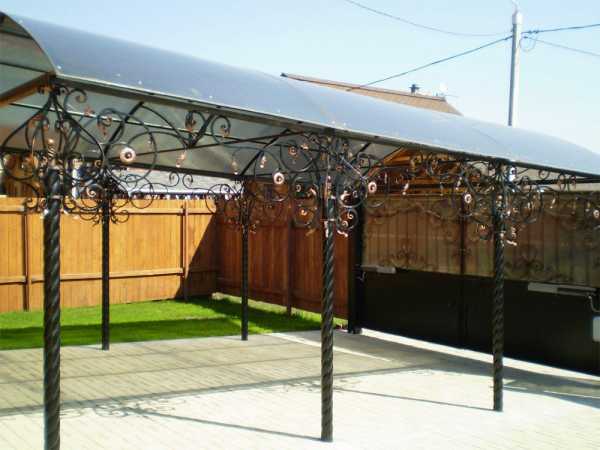

Кованые

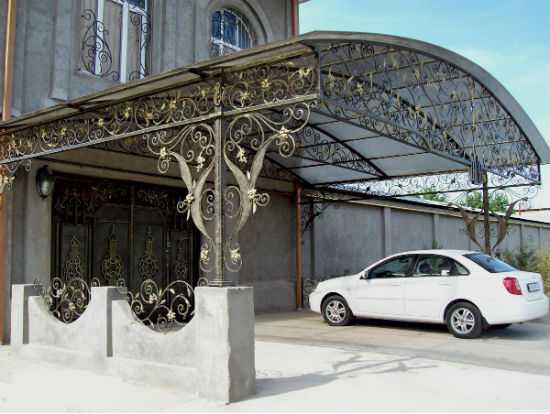

Кованый навес над крыльцом или отдельно стоящий не только защитит ваш автомобиль, но и создаст во дворе ощущение эстетической гармонии (в особенности, если вы желаете использовать постройку еще и в качестве места отдыха на время отсутствия автомобиля). Минусом может быть высокая продуваемость – такие конструкции редко обшивают, потому защитит вас она разве что от летних дождей, но никак не от осадков зимой.

Строим полукруглый навес для автомобиля из поликарбоната и металла своими руками

Теперь, когда вы знаете о видах навесов, пришло время узнать как сделать навес для машины своими руками из поликарбоната во дворе частного дома. Сделать это проще, чем может показаться на первый взгляд.  Все, что от вас требуется – внимательно следовать инструкции:

• подобрать необходимые инструменты;
• выбрать место на участке;
• подготовить проект и чертеж;
• заложить фундамент;
• установить каркас;
• уложить кровлю;
• уложить пол.

Рассмотрим каждый из этапов по отдельности.

Материал и инструменты

Когда мы строим что-либо на даче (будь это дом, беседка или навес), важно понимать, что качество инструментов и материалов стоит на первом месте . Из плохих материалов добротную постройку не сделаешь, потому несколько раз обойдите магазины в поисках качественных инструментов и материалов. Чтобы построить навес для автомобиля своими руками вам понадобится:

Материалы:

Инструменты:

Выбираем место на участке

При выборе места на участке обратите внимание на расположение самой территории. Для низинных территорий ставить деревянные постройки крайне не рекомендуется – они не простоят долго из-за влажности. Также нужно понимать, что если вы хотели бы установить конструкцию из кирпича, то фундамент для него необходим более обстоятельный, а потому и место стоит выбирать более ровное и желательно без наличия близко залегающих грунтовых вод.

Внимания заслуживает и тот факт, что для автомобиля необходимо не только место в самом навесе, но и участок для того чтобы подъехать к нему и развернуться. Как только найдете на вашем участке такое место – приступайте к проектированию.

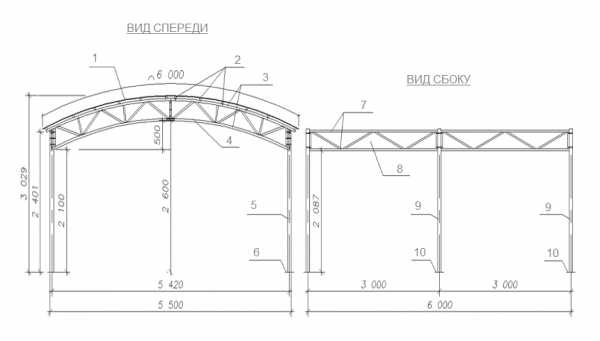

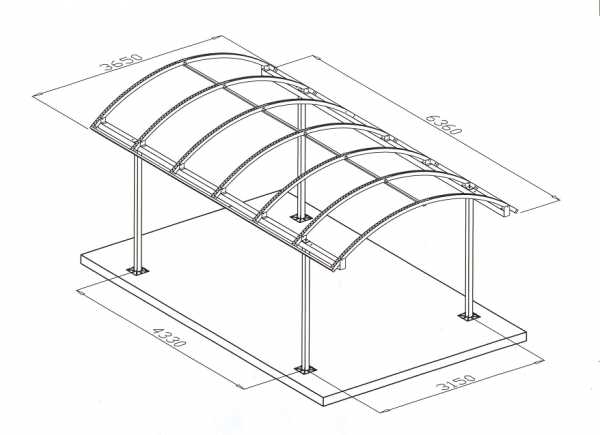

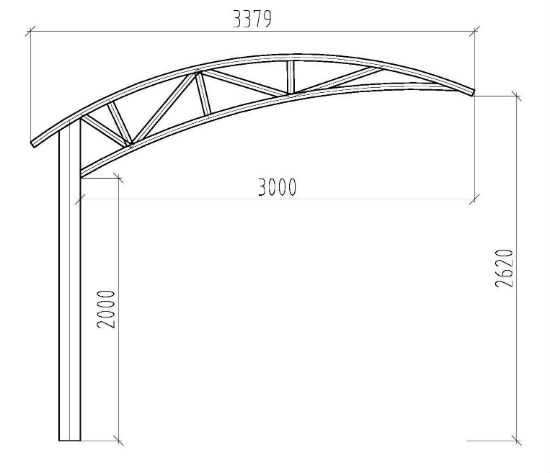

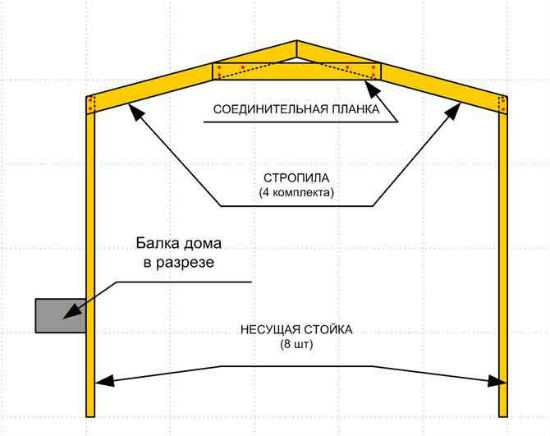

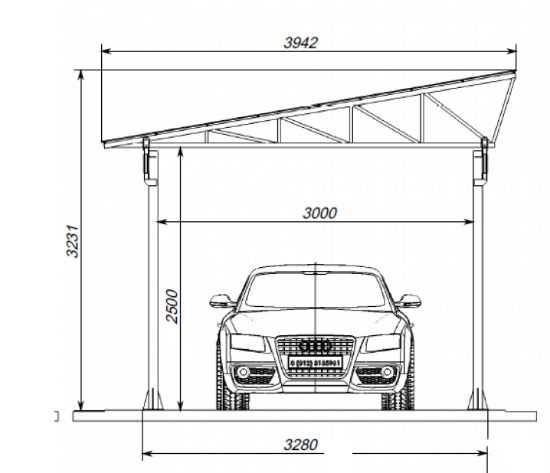

Проект и чертеж навеса для автомобиля

Строительство навеса для машины на дачу своими руками требует составления проекта – это следующий этап, и, надо сказать, он не менее важен. Чтобы самому сделать работу, вы должны максимально четко представлять, каких размеров будет постройка (высота, ширина, длина), какую кровлю вы выбираете и каким образом будете ее использовать. Если для себя вы нашли ответы на все эти вопросы, следует разрабатывать чертеж навеса.

#	Описание
1	Поликарбонат
2	Обрешетка
3	Кровельная ферма
4	Связная ферма
5	Стойка

Хороший чертеж под навес для автомобиля своими руками должен содержать в себе несколько проекций. Зарисуйте одну короткую сторону, одну длинную сторону, один вид сверху. В случае, если вы предпочитаете неровность и асимметрию – необходимо указать и это. Занесите размеры, отметьте узлы креплений, оптимальную ширину и высоту (с учетом параметров вашего авто). Чем больше информации вы отобразите на проекте навеса для машины, тем проще будет вам строить в дальнейшем.

Предлагаем ознакомиться с интерактивной формой стандартных размеров разных типов навесов из поликарбоната для авто. А также прилагаем проект-чертеж арочного навеса. (Габариты могут отличаться в зависимости от конкретно вашего плана).



Проект-чертеж арочного навеса

#	Описание
1	Сотовый поликарбонат
2	Обрешетка 40×40
3	Пояса ферм 40х40
4	Ферма арочная
5	Стойка 80х80
6	Опорная пластина 200х200
7	Пояса ферм 30х30
8	Ферма боковая
9	Стойка 80х80
10	Опорная пластина 200х200

Фундамент

Постройка фундамента для автомобильного навеса из поликарбоната своими руками подразумевает пошаговый порядок действий.

1. Выкопать ямы 70-100 см в глубину и 35-40 см в ширину по количеству опор. Предварительно сделать разметку, дабы не ошибиться с местоположением будущих опор.
2. На дно ямок уложить гидроизоляционный материал.
3. Поместить в ямки арматурный каркас 16 мм так, чтобы его крайняя верхняя часть была на уровне земли. Крепление арматуры 16 мм
4. Засыпаете щебень с песком и заливаете бетонной смесью слоями, постепенно уплотняя каждый слой. Срок застывания – 3 дня.
5. Вырезаете из оцинкованной стали 10 мм закладную для фундамента и привариваете её к арматуре после застывания бетона.
6. Просверлить отверстия в закладной для анкеров своими руками (приблизительно 50 мм, в зависимости от анкера). Очистить отверстие от пыли и кусков бетона.
7. В подготовленное отверстие забивать анкер М12х150 легкими ударами молотка, после закрутить гайку ключом. Крепление анкеров
8. Привариваем опоры к закладной под углом 90 градусов.
9. К закладной и опорным столбам необходимо приварить 4 косынки, вырезанные из оцинкованной стали 10 мм. Это делается для большей устойчивости.

Устройство фундамента для навеса

#	Описание
1	Столб
2	Косынки
3	Закладная 10мм
4	Арматурный каркас 16мм
5	Бетон с щебнем

Каркас

1. Проведите расчеты для высоты, ширины и угла наклона арочной фермы. Также рассчитайте параметры исходя из предполагаемого уровня нагрузок. Необходимо помнить, что арочные конструкции, в свою очередь, делятся на: круглая шатровая полигональная
2. Используем пояса ферм (верхний и нижний) 40х40 мм, раскосы 20х20 мм, стойки 80х80 мм.
3. Заложите шаг между узлами, а также количество пролетов. Чем меньше шаг – тем выше прочность кровли, но больше вес. Чем больше вес, тем толще должны быть профильные трубы и прочность фундамента. Рекомендуем шаг для ферм не более 100-140 см для больших размеров и 40-60 см для небольших. Однако не стоит забывать, что тут все зависит от числа пролетов. Каркас фермы полусферы
4. После проведения замеров необходимо определить способ монтажа арочной фермы и каркаса навеса для автомобиля: на земле, или сразу на объекте – в зависимости от габаритов.
5. Для получения точных данных лучшим советом будет воспользоваться инженерным калькулятором или компьютерным алгоритмом. Также можете отталкиваться от показателей СНиП П-23-81.
6. В случае, если ваша арка еще не целостная, а состоит из 2 или 3 частей, можно воспользоваться болтами М12х35 для соединения (либо сварить).
7. Арочные фермы крепите к стойкам с помощью сварочного аппарата либо болтами М12х110. В одиночку данную операцию не проделать, поэтому попросите кого-то о помощи. Воспользуйтесь уровнем и рулеткой дабы проверить правильность этой части каркаса.
8. Направляющие крепятся к верхним частям арок. Вы можете также воспользоваться сварочным аппаратом, либо болтами М10х55.
9. Обработайте поверхность антикаррозийным составом и переходите к монтажу кровли из поликарбоната.

Кровля

1. Выбираем тип профиля для сотового поликарбоната. Чтобы выбрать правильно, необходимо ознакомиться с параметрами ребрами жесткости. Данные приведены в таблице ниже. Рекомендуем для арочного навеса выбрать материал с толщиной 8 мм и радиусом изгиба 1400 мм.

   Тип конструкции	Картинка	Толщина панели, мм	Расстояние между ребрами жесткости, мм	Вес	Минимальный радиус изгиба, мм
   Однокамерная		4	5,7	800	700
   		6		1300	1050
   		8	11	1500	1400
   		10		1700	1750
   Двухкамерная		16	20	2700	2700
   Усиленная		10	16	1700	1750
   		16		2700	2800

2. Важным моментом является то, что для разных конструкций навесов подходит разный поликарбонат. Посмотреть на тип кровли навеса в зависимости от толщины панели можно ниже.
   Козырек 6 мм Арочный 8 мм Наклонный 10 мм Горизонтальный с уклоном 16 мм
3. Как правило, длина панелей 6 или 12 метров, а ребра жесткости расположены по длине листа. Используйте данные, чтобы рассчитать количество поликарбоната для кровли.

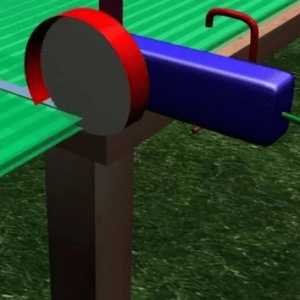

4. Нарезаем поликарбонат на отдельные прямые части большой длины с помощью болгарки. Для начала сделайте разметку где будем нарезать, только после приступайте к работе. Нарезать листы на 10-15 см длиннее дуги арки.

Важно: Болгарка должна быть с режущим кругом и частыми зубцами. Резать на низких оборотах и строго между ребер жесткости – в таком случае разрез получится ровным и правильным.

Разметка сотовой панели Начало резки листа Завершение резки поликарбоната

После проделанной работы пришло время узнать как крепить поликарбонат к металлическому каркасу.

1. Для соединения листов потребуется специальный разъемный соединительный профиль. Приобретите его отдельно. Не забывайте, что нужно оставлять компрессионные зазоры, так как при изменении температур поликарбонат имеет свойство расширяться. Разъемный соединительный профиль

   #	Описание
   1	Поликарбонат
   2	Разъемный соединительный профиль
   3	Профтруба 80х80 мм
   4	Винт
   5	Термошайба

2. Для непосредственного крепления используйте термошайбы (советуем подобрать по цвету к поликарбонату). Они крепятся специальными сверлами-коронками из расчета 6 шт на 1 квадратный метр. Для разной толщины материала потребуются термошайбы разной длины. Смотрите таблицу ниже.


   Толщина сотового поликарбоната, мм	Минимальная длина самореза, ширина 4,8; мм	Минимальная длина самореза, ширина 5,5; мм
   4	25	25
   6	25	25
   8	32	32
   10	32	32
   16	38	38
   25	45	45
   32	50	55

3. Первые отверстия сверлите не ближе, чем 45 мм от края листа, дабы слой не растрескался. крепление поликарбоната к профильной трубе

   #	Описание
   1	Арка
   2	Поликарбонат
   3	Винт с термошайбой
   4	Стяжка
   5	Винт
   6	Фиксатор
   7	Термошайба
   8	Стяжка

4. На торцы поликарбоната следует надеть торцевые профиля.

Чем выложить пол под навесом

Финальный этап в строительстве навеса для машин из поликарбоната – укладка пола. Обратите внимание: декоративная составляющая здесь будет уходить на задний план, потому как важно, чтобы по полу можно было проехать на автомобиле – следовательно, материал должен выдерживать серьезные весовые нагрузки.

Односкатный из профтрубы

Идеальным вариантом будет каменный или просто бетонный пол. Для его установки вам необходимо выкопать яму глубиной до 40 см, засыпать ее песком и щебнем, после чего залить бетонной смесью. Чтобы получившийся участок просох равномерно, используйте старую ветошь, чтобы накрыть бетон.

Эксплуатация

Сделать навес для автомобиля из поликарбоната своими руками еще не все, некоторые хлопоты все же останутся. Деревянные конструкции будут требовать обработки древесины и покраски. Металлические необходимо покрывать раствором от ржавчины. Конструкции из пластика могут продырявиться со временем – необходимо их либо заменять, либо латать. Как сделать процесс обслуживания более эффективным – зависит от конкретного типа навеса.

Цена на сотовый поликарбонат

Навес для автомобиля: варианты фото

Если мы вдохновили вас на создание собственной постройки, но вы пока не решили, какой навес для авто из поликарбоната будет для вас наилучшим вариантом, мы готовы показать вам наиболее интересные и оригинальные модели. Думаем, что среди них вы найдете если не собственную будущую постройку, то, как минимум, множество идей для ее создания.

Вывод

Как вы и сами убедились, постройка дачного навеса для авто – это занятие, которое не будет сложным даже для начинающих строителей. Надеемся. что наши советы помогут вам поставить на участке самый красивый и прочный навес.

tvoidvor.com

Навес для автомобиля из поликарбоната своими руками

Автомобильный навес из поликарбоната, несмотря на простоту конструкции почему-то до сих пор является заветной мечтой для многих автолюбителей, имеющих загородный участок. Может потому, что свое широкое применение в России, поликарбонат нашел совсем недавно. Так зачастую бывает, что на первый взгляд элементарные вещи, вместе могут оказаться весьма практичными и необходимыми в хозяйстве. Яркий пример тому служит данный навес. Конечно полноценный гараж он никогда не заменит, но вот с таким заданием, как защитить автомобиль от дождя, снега и палящего солнца справиться на ура. Благодаря отсутствию стен, конструкция получается легкой и своим обликом не нарушает внешний эстетический вид участка. Но самое главное изготовить подобную конструкцию своими руками по силам даже человеку не имеющим никакого отношения к строительной специальности.

Виды конструкций и способы их изготовления

Существует два основных типов конструкции, которые чаще всего используются при строительстве навеса.

Автономный. Такой способ строительства подразумевает наличие двух рядов столбов, стоящих напротив друг друга и каркаса крыши, на которую уложен поликарбонат. Форма крыши может быть разной: односкатной, двухскатной либо полукруглой, тут кому как нравиться.

Классический навес для машины. Каркас изготовлен из металла, крыша накрыта поликарбонатом

Примыкающий. В этом случае роль одного из ряда опор для крыши, будет играть внешняя стенка гаража либо дома. Данный тип конструкции подразумевает использование односкатной или слегка закругленной крыши. Использование других форм является нецелесообразным с практической и эстетической точки зрения.

Примыкающий навес

Вне зависимости от вида конструкции, главной задачей с которой должен справиться автомобильный навес из поликарбоната, это надежная защита вашего железного любимца. Для этого он должен обладать такими характеристиками как: надежность, функциональность и безопасность. Чтобы выполнить столь высокие требования, материалы для его строительства должны быть соответствующими.

Материалы используемые для навеса

Чаще всего постройка состоит из двух конструктивных элементов:

• Каркас. Материалом служит профильная труба либо деревянный брус. Возможно так же комбинирование двух материалов.
• Кровельное покрытие. Для навесов используют сотовый поликарбонат – пластичный полимерный материал, обладающий высокой прочностью.

Характеристика поликарбоната

Как и любой строительный материал, поликарбонат имеет свои сильные и слабые стороны. Рассмотрим же все плюсы и минусы данного материала.

Достоинства

• Небольшой вес, безусловно самый большой плюс материала. Однако маленький вес ничуть не влияет на его прочность. Простой пример, панель (сотового) листа толщиной 20 мм. стандартного размера 2х3 м. в  200 раз прочнее стекла;
• Низкая теплопроводность, благодаря имеющейся воздушной прослойке;
• Сотовая структура материала делает его устойчивым практически к любым механическим повреждениям. Ударная стойкость 2-4 Дж. в зависимости от толщины;
• Простота монтажа. Имея столь малый вес справиться с монтажными работами без труда сможет один человек;
• Легко поддается обработке. Резать и сверлить поликарбонат можно не имея специального оборудования.

Недостатки

• Главной слабой стороной материала можно считать его способность к термическому линейному расширению — 0,065 мм/(м·С°). При большой температуре поликарбонат расширяется, при низкой сужается. Поэтому при монтаже этот факт очень важно учитывать и оставлять в местах крепления так называемый «тепловой зазор»;
• Боязнь ультрафиолетового излучения. Однако технологи не сидят без дела и на сегодняшний день в продаже имеется материал со специальной защитой от УФ.

Правильный расчет для навеса

Универсальным размером для навеса является 3.5х6х2.5 м. Такой размер подойдет, как для небольшого легкового автомобиля так и для внушительных размеров внедорожника. Высоту лучше выбирать исходя из размеров вашего автомобиля, включите сюда еще верхний багажник с какими либо грузом, накиньте сверху 1 м. и вы получите идеальный размер необходимой вам высоты.

Схема навеса для одного автомобиля

При наличии в семье двух единиц транспорта, расстояние увеличьте на ширину либо длину автомобиля, в зависимости от их расположения. Если автомобили будут стоять в ряд, не забудьте включить сюда расстояние для свободного открытия дверцей машин.

Схема навеса для двух автомобилей

Возведение навеса своими руками

В первую очередь необходимо определится, будет ли автомобиль стоять на тротуарной плитке, либо под него будет заливаться монолитная площадка из бетона. В первом случае столбы бетонируются по отдельности, во втором они устанавливаются непосредственно в процессе заливки плиты.

Стобы

Перед тем как приступить к монтажу опор перепроверьте разметку, сверьте диагонали. Исправить ошибки в подсчетах потом будет невозможно.

Все столбы устанавливаются строго вертикально согласно схеме, если её нет, то желательно начертить, так вы сможете избежать ненужных ошибок. Как уже было выше сказано материалом для столбов может служить, как брус 150х150 мм. так и профильная труба 100х100 мм. Столбы должны быть надежно закреплены к основанию бетона анкерными болтами. Для этого используют специальную металлическую опору.

Опора для крепления столбов

Крыша

После того, как все столбы установлены изготавливается крыша. Конструктивная особенность каждой крыши зависит от выбранной вами формы (арка, односкатная, двухскатная). Простейшим вариантом служит односкатная крыша. В этом случае один ряд столбов должен быть ниже противоположного на 30-40 см. Все столбы соединяются поперечными и продольными балками поверху которых крепится поликарбонат.

Для крыши арочного типа из профильной трубы изготавливаются специальная конструкция, состоящая из обрешётки 20х20 мм., кровельных и связевых ферм 20х40 мм. Соединив фермы со столбами, конструкции придается особая устойчивость и прочность. Поликарбонат крепится к обрешётке, используя кровельный саморез по металлу.

Схема навеса для машины — крыша типа «арка»

Основные ошибки, которые могут привести к разрушению кровли навеса:

• Выбран неверный шаг опор;
• Неверно рассчитана нагрузка на фермы;
• Неверно рассчитан радиус изгиба труб;
• Выбран широкий шаг обрешётки.

Внимательно следите за заданными размерами согласно схеме, так как пусть даже и небольшая ошибка, допущенная в одном из конструктивных узлов каркаса, может сильно навредить всей вашей конструкции в целом.

И помните каким бы причудливым не был дизайн вашего участка, красивый навес для автомобиля всегда гармонично впишется в его ландшафт.

---

domnomore.com

Навес для Машины из Поликарбоната: Инструкция по Монтажу

Эстетичное укрытие для автомобилей

Все автовладельцы, беспокоящиеся о сохранности своих железных коней, стремятся по мере сил обеспечить для них безопасные условия хранения с максимальной степенью защиты. Конечно, с гаражами в данном контексте мало какие конструкции смогут конкурировать, но навес для машины из поликарбоната относится к достаточно неплохому варианту.

Что представляет собой поликарбонат, его характеристики

В последнее время этот материал получил широкое распространение в качестве заменителя стекла. Поликарбонаты относятся к группе термопластов, для изготовления которых основным сырьем служит бисфенол А. Гранулы материала не имеют цвета и запаха. Производство пластика осуществляется в соответствии с ГОСТ Р 56712-2015.

Характеристики поликарбоната

Различают два вида поликарбоната:

1. Монолитный материал, или литой. Он внешне очень похож на стекло. За счет своей прочности (он прочнее стекла), стойкости к нагрузкам и прозрачности его часто применяют при остеклении строений. Но, по сравнению с сотовым, он обладает меньшей теплоизоляционной способностью.

Популярностью пользуются многослойные плиты. Производится литой поликарбонат в виде прямых и профилированных листов. Толщина их может варьироваться от 2 мм до 2 см.

Листы монолитного поликарбоната

Наиболее часто монолитный материал применяется при устройстве конструкций со строгими линиями. Но очень эффектные сооружения получаются из скругленных деталей.

2. Сотовый поликарбонат. Производится он экструзионным методом. Этот материал получил также названия: ячеистый или структурированный. Он состоит из нескольких слоев, соединенных при помощи ребер жесткости.

Сотовый материал

Сотовый пластик может иметь одну камеру (при изготовлении его из двух листов), быть двух-, трех- и четырехкамерным. Последний вид состоит из 5 листов, соединенных 4 рядами перемычек. Выпускается также усиленный вариант панелей, который имеет диагональные перемычки.

Толщина материала может варьироваться от 4 мм до 16 мм, но встречаются и более толстые модели. С помощью сотового материала изготавливаются крыши, навесы, теплицы, рекламные конструкции, вентиляционные фонари на крышах, перегородки, перекрытия.

Для устройства навеса оптимальным выбором станет поликарбонат, имеющий толщину от 6 до 12 мм. Более толстый материал использовать нецелесообразно. Помимо толщины, следует обращать внимание и на плотность плит.

Навес под машину из поликарбоната не следует изготавливать из листов с плотностью менее 0,72 г/куб.м, иначе они могут не выдержать серьезные воздействия — например, град. Необходимо приобретать материал с нанесенным защитным покрытием от ультрафиолетовых лучей, что обеспечит больший срок его службы.

Важно! Необходимое качество поликарбоната могут обеспечить надежные производители, продукция которых сертифицирована. Только у них и стоит приобретать материал.

Какой вид поликарбоната для изготовления укрытия выбрать — личное дело каждого, большое значение имеют технические требования к конструкции и ее декоративности. Немаловажным станет и экономический аспект, если, например, выбирается навес для машины из поликарбоната: цены на сотовые модели гораздо ниже.

Сравнительные параметры двух типов поликарбоната

Как видно, сотовый материал отличается гораздо меньшим весом, но монолитный — более долговечный. Помимо стандартных листов, имеющих размер 2.1 х 6 или 12 метров, выпускаются и плиты 1.05 х 6, 1.2 х 6 и другие форматы.

Преимущества навесов из поликарбоната

Поликарбонат отличается:

• хорошей ударостойкостью и несущими способностями;
• низкой теплопроводностью;
• высоким светопропусканием;
• гибкостью, что позволяет изготовить интересные конструкции;
• стойкостью к воздействию многих агрессивных сред;
• красивым внешним видом;
• экономичностью;
• простотой монтажа;
• хорошей долговечностью.

Навес для машины на дачу из поликарбоната

Автомобиль, установленный под таким навесом, будет надежно укрыт от осадков (особенно важна защищенность от града), падающих листьев и почек, солнечных лучей и птичьих загрязнений.

Недостатки конструкций

Несмотря на то, что плюсов у поликарбоната масса, как и у любого другого материала, у него есть свои недостатки.

• Поликарбонат плохо переносит воздействие высоких температур. При нагревании он начинает расширяться, что может привести к деформациям конструкций.
• Материал подвержен механическим повреждениям, его можно легко поцарапать.
• При отсутствии защитного покрытия от ультрафиолетовых лучей поликарбонат под их воздействием быстро желтеет.

Выбор конструкций для укрытия машины

Определяясь с конструкцией укрытия, сначала необходимо грамотно подобрать для него место. От этого во многом будет зависеть и вид навеса. Сооружение можно выполнить отдельно стоящим, или пристроить его к какому-то основанию: стене здания, забору и т.д.

Навесы из поликарбоната во дворе для машины, пристроенные к стене здания

При монтаже пристроенной конструкции потребуется изготовить опоры только с одной стороны укрытия. Если выбирается отдельно расположенное укрытие, необходимо подготовить мощные опорные элементы, установленные на хорошем фундаменте.

Продумать следует и удобный подъезд к месту стоянки. Его нужно подобрать таким образом, чтобы не было пересечения с пешеходными дорожками.

Опорные конструкции могут быть установлены:

• заглублением в грунт и бетонированием;
• фиксацией на уже устроенной бетонной площадке;
• креплением к опорным столбам из бетонных блоков или кирпича.

Каркас для навеса

Каркасом для навеса может служить металлические и деревянные конструкции. Но деревянное сооружение будет не столь долговечно, к тому же поликарбонат по эстетическим характеристикам лучше сочетается именно с металлом.

В качестве материала может служить стальной профиль, алюминий или кованые элементы. Первый вариант относится к наиболее бюджетным, но эффектнее всего с прозрачным пластиком будет сочетаться каркас из кованых деталей.

Каркас из кованых элементов

Металлические элементы каркаса между собой могут быть собраны при помощи болтового соединения или сварки.

Важно! Можно установить опорную конструкцию и из кирпича, бетона или камня, но этот процесс будет более трудоемким.

Устройство крыши

Конструкцию крыши можно выбрать любой, главное, чтобы был предусмотрен наклон для схода осадков. Устанавливаются одно- и двухскатные кровли, навесы с виде арки, купола или конструкции сложных форм.

Габариты сооружения

Минимальный размер укрытия определятся добавлением к габаритам машины, как минимум, по одному метру. Если планируется установка нескольких транспортных средств, к суммарной ширине предполагаемых автомобилей следует добавить по метру на каждое авто и около 1 м для создания расстояния между ними.

Навес на один автомобиль

Оптимальной высотой для укрытия является размер около 2,5 м (если не планируется устанавливать Газели).

Важно! Если монтируется широкая конструкция (размером более 5 метров), понадобятся вспомогательные опоры в центре.

Самостоятельное изготовление навеса из поликарбоната

Купить навес из поликарбоната для машины можно у многих специализированных компаний.

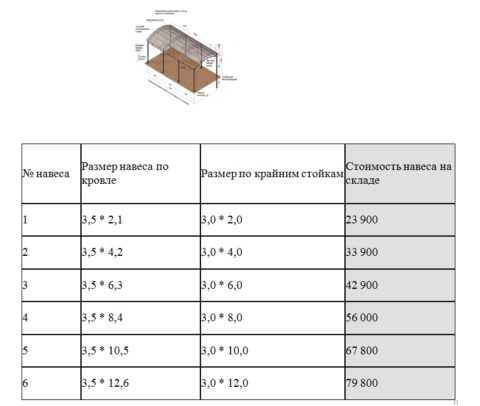

Готовые навесы из поликарбоната для машин: фото цена

Но стандартные изделия не всегда могут удовлетворить индивидуальные запросы. Как изготовить укрытие, подробно показано в видео в этой статье.

Некоторые правила по работе с поликарбонатом

Перед тем, как начинать работать с материалом, необходимо ознакомиться с правилами по его эксплуатации, монтажу, хранению и уходу.

• Установку листов из поликарбоната следует производить таким образом, чтобы сторона, покрытая защитной пленкой, была снаружи.
• При монтаже ориентацию панелей нужно проводить так, чтобы обеспечить вертикальное или наклонное расположение ребер жесткости. Это делается для того, чтобы удалить конденсат.
• При очистке панелей от грязи рекомендуется использовать большой напор воды. Можно применять теплую воду с добавлением мягкого мыла, а также уайт-спирит, не содержащий ароматических углеводородов.
• Запрещено применение средств, имеющих сильную щелочную реакцию, бензина, бензола, ацетона, метилэтилкетона, растворов аммиака, органических растворителей, сильных кислот и алкалинов. Также нельзя использовать материалы с абразивом, скребки, лезвия и т.д.
• Панели, которые подверглись воздействиям ультрафиолета или повышенных температур, промывать нельзя.
• Для распила поликарбоната можно применять стандартное оборудование с хорошо заточенными зубьями: ручные и циркулярные пилы, ножовки, электрические лобзики и т.д. При толщине листа, меньшей 8 мм, можно использовать острый нож.
• Сверлить отверстия в материале можно сверлами по металлу, установленными на дрель или шуруповерт. Использование охлаждающих средств при этом не рекомендуется.

Обрезка поликарбоната

• Поскольку материал подвержен термическому расширению, при его монтаже необходимо предусматривать зазоры. Для этого диаметры отверстий, предназначенных для установки крепежа, должны быть больше диаметра метиза.
• При хранении и транспортировке панелей используется полиэтиленовая лента, которой заклеивают кромки. Ее следует удалить перед началом монтажа и заменить на герметизирующую или перфорированную ленту.
• Защитную пленку, которой оклеены поверхности панелей, нельзя подвергать воздействию солнца или нагревать другим способом, иначе снять ее будет проблематично.
• При необходимости панели можно изгибать. Делать это следует в параллельном ребрам жесткости направлении. Радиус изгиба указан на фото.

Значения радиуса изгиба поликарбоната

Сооружение навеса

Навес для машины из поликарбоната своими руками изготовить не так трудно.

Инструкция по установке укрытия из сотового материала на металлическом каркасе:

1. Начинать изготовление следует с составления чертежа.

Навесы из поликарбоната для машин: чертежи

2. Подготавливается комплект материалов, состоящий из:

• несущей арки;
• профтрубы 40 х 20 мм, необходимой для изготовления обрешетки;
• профтрубы 60 х 40 мм, из которой будут выполнены прогоны;
• профтрубы для опорных конструкций сечение 80 х 80 мм;
• термошайб;
• оцинкованных саморезов;
• листов сотового поликарбоната толщиной 1 см;
• профиля для монтажа поликарбоната;
• щебня, песка, цемента для приготовления бетона.

3. Производится разметка участка, расчистка и разравнивание территории.
4. Для установки опор необходимо выкопать ямы глубиной не менее полуметра и диаметром 15 см.
5. В ямы вертикально (проверяется при помощи уровня) устанавливаются стойки. Шаг между ними следует выбирать в пределах 1 — 1.5 м (для регионов с серьезными снеговыми нагрузками).
6. Ямы заливаются бетоном. Его следует в течение трех суток поливать водой.
7. Через три дня верхние торцы стоек нужно по периметру соединить горизонтальными прогонами.
8. Крепятся арочные элементы и обрешетка. Для обеспечения жесткости конструкции к аркам и горизонтальным элементам привариваются вертикальные распорки.

Сборка каркаса укрытия

9. Готовый каркас необходимо обработать против коррозии.
10. Готовятся отрезки листов поликарбоната. Их длина должна превышать длину арки примерно на 15 см.
11. На арках закрепляются нижние детали стыковочного профиля. В листах высверливаются отверстия, диаметр которых превышает размер шурупов на 2 мм.
12. Поликарбонат вставляется в профиль (края которого следует обработать герметиком) пленкой наружу. Фиксация производится при помощи термошайб с резиновыми уплотнителями. Защелкивается верхний элемент профиля.

Установка листов

13. Снимается защитная пленка.
14. На края поликарбоната приклеивается защитная лента, после чего их закрывают специальным профилем.
15. Укрытие для автомобиля готово.

Навес под машину из поликарбоната является хорошим способом защитить автомобиль от многих видов внешних воздействий. Сделанный из качественного материала и правильно установленный, он сможет прослужить не один десяток лет.

1pogarazham.ru

расчет, чертежи, установка с фото примерами, а также обзор навесов под машину из поликарбоната, профнастила, дерева, тентовых конструкций

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

• Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
• Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

• Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

Навес для машины, фото комбинированной постройки из дерева и камня

Важно: Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25^о, но окончательный наклон зависит от выбора кровельного материала.

Полезно знать: При уклоне крыши в 25^о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

• профлист;
• рубероид;
• мягкая черепица;
• металлочерепица;
• ондулин;
• шифер;
• поликарбонат;
• тент.

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Полезно знать: Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать: Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет: Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

setroom.ru

Навес для автомобиля из поликарбоната

Навес для автомобиля из поликарбоната — это практичная и прочная конструкция, которая успешно используются в быту для укрытия автомобиля. Навесом можно оборудовать террасу на открытом воздухе, беседку, игровую площадку или оформить въезд в гараж.

Благодаря своей прочности и специальной защите от ультрафиолета, навесы для автомобиля прекрасно защищают авто от палящих лучей солнца, различных осадков, мусора, падающего с деревьев (листва, ветки и др.). Такая крыша из поликарбоната смотрится очень привлекательно, ведь стиль её исполнения может быть разнообразным.

Форма и дизайн навеса будет зависеть от вашего решения, мы изготовим его как по предоставленному вами эскизу, так и по выбранному варианту из наших работ. Навесы для автомобиля из поликарбоната по своей сути — это металлический каркас, накрытый поликарбонатом Он может устанавливаться не только на земле, но при желании даже на плоской крыше здания. В свою очередь там тоже можно создать прекрасное место для отдыха, защищённое от солнечных лучей и осадков.

Мы можем изготовить навес из поликарбоната разной сложности и габаритов, которые представляют собой крытые автостоянки больших размеров, но если вы хотите навес менее громоздкий для одной машины, то наши специалисты готовы сделать это для вас в лучшем виде.

Навесы для автомобиля смотрятся достаточно привлекательно, они становятся всё более популярны у владельцев частных домов. В частности, они служат хорошей защитой машины от загрязнений, создавая при этом тень лакокрасочному покрытию.

Навес — павильон (закрытый по всему периметру) ещё и изолирует от посторонних звуков, а зимой от снеговых сугробов.

Цвета поликарбонатного покрытия, могут быть как прозрачными, так и матовыми, цветными, полупрозрачными по вашему желанию, а их сравнительно невысокая стоимость является дополнительным плюсом.

Разновидность навесов для автомобиля из поликарбоната

От функциональности, для которых предназначен навес для автомобиля зависит его конструкция и цена. Хорошая гибкость поликарбоната в этой конструкции даёт возможность создавать разного вида постройки, такие как:

1. Стационарные,
2. Переносные, легковесные.

В первом варианте для навеса цементируют или бетонируют стойки, а   во втором случае не предусматривают бетонирования. Просто ставят металлический каркас прямо на площадку, покрытую асфальтом

Однако для каких бы целей не служили эти укрытия для машин, они имеют одинаковую конструкцию, которая состоит из:

1. Крыши, покрытой сотовым поликарбонатом, который обладает высокой прочностью, его ячеистая структура позволяет выдерживать серьёзные нагрузки, например, снежный сугроб до 1,5м высотой. Они хорошо смотрятся как в роли укрытия для автостоянки, так и для парковок.
2. Ферма — это верхняя часть крыши навеса, непосредственно на которую крепится поликарбонат. Если планируется бюджетный вариант навеса, фермы соответственно не усиливаются в нужной степени. Усиленная крыша состоит из металлических труб большого сечения с расстоянием между фермами 1м.
3. Основание, представляет собой — вертикальные стальные стойки с диаметром от 80 до 100 мм (в зависимости от размеров навеса), покрытые в несколько слоёв защитным средством от коррозии.

Из чего складывается цена на навес для автомобиля из поликарбоната?

Автомобильные навесы из поликарбоната, для парковок и автостоянок будут отличаться по цене, это значение зависит от:

1. Размеров и конструктивных особенностей — чем больше и сложнее конструкция, тем соответственно и цена будет выше. Навес более простого исполнения обойдётся дешевле, нежели сделанный по индивидуальному заказу и с более сложной конфигурацией.
2. Так же влияние на стоимость имеет толщина поликарбоната, чем толще лист и сложнее его строение, тем дороже он будет стоить. Поэтому лучше один раз заплатить за качественный материал, который впоследствии будет выдерживать большие нагрузки, чем приобретать дешёвый с низким качеством на недолгий срок.
3. Дополнительные элементы конструкции, в виде ручной или машинной ковки, могут составлять от 20% до 30% от общей цены автомобильного навеса, отличаются они лишь видом ковки.
4. Материал, из которого изготовлен каркас навеса из поликарбоната также влияет на его стоимость, чем больше квадратная труба каркаса в диаметре, тем цена выше. Количество элементов в составе каркаса тоже повышают себестоимость.

Достаточно важным фактором, влияющим на конструкцию навеса для автомобиля из поликарбоната, является расчёт снеговых и ветровых нагрузок. Для каждого района этот показатель свой, узнать его можно путём специальных расчётов.

33navesa.ru
