Где используются светодиоды – Что такое светодиод? История развития, интересные факты, перспективы

Изобретение первых светодиодов — полупроводниковых диодов в эпоксидной оболочке, выделяющих монохроматический свет при подключении к электротоку — относится к 1960-м годам. Однако до 1980-х низкая яркость, отсутствие светодиодов синего и белого цветов, а также высокие затраты на их производство ограничивали их массовое применение в качестве источников света. Поэтому светодиоды в основном использовали в наружных электронных табло, ими оборудовали системы регулирования дорожного движения, применяли в оптоволоконных системах передачи данных и медицинском оборудовании.

Появление сверх ярких, а также синих (в середине 1990-х годов) и белых диодов (в начале XXI века) и постоянное снижение их рыночной стоимости привлекли внимание многих производителей к данным источникам света. Светодиоды стали использовать в качестве индикаторов режимов работы электронных устройств, в подсветке жидкокристаллических экранов различных приборов, в том числе — мобильных телефонов и пр. Впоследствии применение светодиодов основных цветов (красного, синего и зеленого) позволило получать цвета вывесок фактически любых оттенков, а также конструировать из них дисплеи с выводом полноцветной графики и анимации.
Светодиоды, за счет их малой потребности в электроэнергии, — оптимальный выбор декоративного освещения в местах, где существуют проблемы с энергетикой.

Светодиодные модули необычайно компактны. Различные сувениры, миниатюрные стенды и компактные табло, украшенные светодиодной символикой компании, смотрятся на удивление выразительно и необычно. Доля рынка светотехнических изделий, занимаемая светодиодами, составляет ничтожную долю. В развитых странах, особенно в крупных городах и столицах, она медленно, но верно возрастает. Своеобразным символом этой нежной и неизбежной революции стало гигантское 500-метровое полотно из светодиодов, непрерывно протянувшееся над главной улицей Лас-Вегаса.

Где применяют светодиоды?

• — все виды световой рекламы (вывески, щиты, световые короба и др.)
• — замена неона

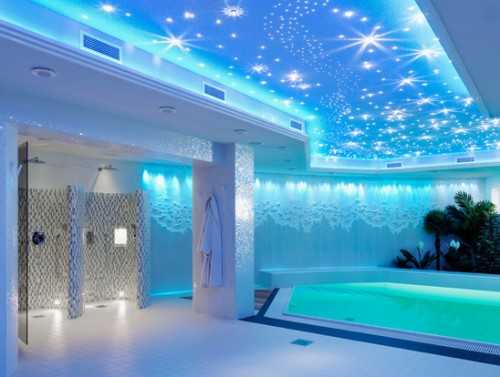

• — дизайн помещений
• — дизайн мебели

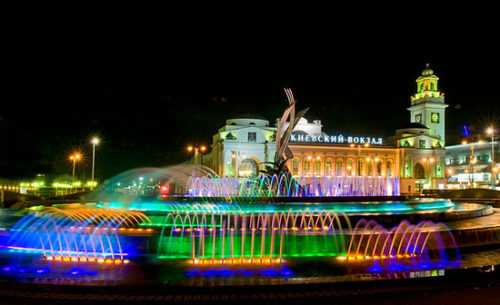

• — архитектурная и ландшафтная подсветка
• — одноцветные дисплеи с бегущей строкой
• — магистральные информационные табло
• — полноцветные дисплеи для больших видео экранов

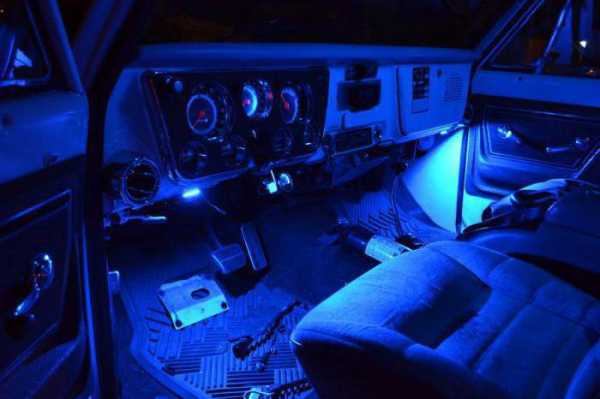

• — внутреннее и внешнее освещение в автомобилях, грузовиках и автобусах
• — дорожные знаки и светофоры

Другие сферы применения включают подсветку жидкокристаллических дисплеев в сотовых телефонах, цифровые камеры, а также архитектурное и другие виды освещения. Сектор электронного оборудования включает применение светодиодов в качестве индикаторных ламп в промышленных и потребительских товарах.

mirsvetodiodov.ru

Светодиодное освещение — что это такое и где их используют?

Рост интереса к светодиодам возрастает с каждым днем, притом это происходит гораздо быстрее, чем растет область их применения. Но создается впечатление, что потребители и производители, покупатели и продавцы не совсем понимают тенденции в этой сфере. И лишь смелые решения дизайнеров в полную силу используют весь потенциал светодиодов.

Прошло то время, когда только ученые занимались светодиодами. Сейчас об этом продукте знают даже школьники. Светодиод отличается тем, что излучает свет, отличающийся по своим характеристикам и перспективами в своей области применения. Активно внедряют светодиоды в оформление интерьеров и светодизайна.

Для того, чтобы как можно более полно представить себе всю значимость такой разработки как светодиоды, нужно разобраться, что же такое светодиод, выяснить его недостатки и положительные стороны.

Что такое светодиод?

Светодиод – это прибор, состоящий из полупроводников. Он предназначен для обработки электрического тока в световое излучение, то есть, электромагнитное излучение видимой части спектра. Что касается названия, то аббревиатура «LEG», расшифровывается как – «Light Emitting Diode» и обозначает все тот же «светодиод».

Из чего состоит светодиод?

Светодиод состоит из полупроводникового кристалла с оптической системой и контактного вывода. Вся эта несложная конструкция находится в корпусе. Современные светодиоды совсем не похожи на те, что использовались раньше лишь для индикации.

Основные преимущества светодиодов

Светодиод преобразовывает электрический ток в световое излучение почти без выделения тепла, вследствие чего КПД светодиода достаточно высок.
Вырабатываемый свет светодиода, с точки зрения дизайнеров, является более чистым.
В сравнении с другими лампами срок службы светодиода значительно больше.
Конструкция светодиода прочна и надежна.
Для работы светодиодов не требуется высоких напряжений, а значит, они безопасны.

Получение белого света, используя светодиод.

Тремя способами получается белый свет при помощи светодиода.

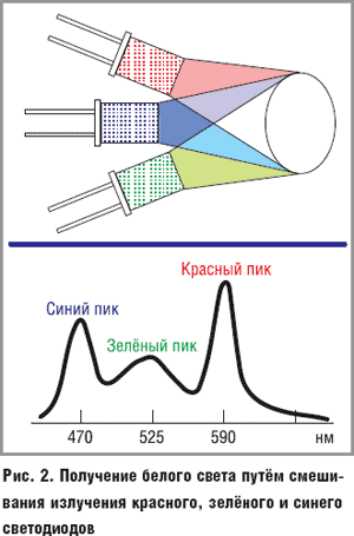

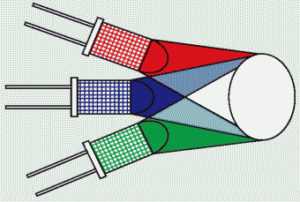

1. При помощи технологии RGB (аббревиатура расшифровывается как «RED GREEN BLUE»), то есть, путем смешивания трех цветов – зеленого, синего и красного. Вплотную на матрице хаотично размещаются светодиоды трех цветов. При помощи оптической системы эти цвета смешиваются.
2. На поверхность светодиода, который работает в ультразвуковом диапазоне, наносят люминофоры из трех все тех же цветов – красный, зеленый, синий. По своему принципу метод работы в этом случае похож на действие люминесцентной лампы.
3. На излучающий синий цвет светодиод наносится желто-зеленый люминофор или красно-зеленый. После смешивания цветов получается белый свет.

Оптические и электрические характеристики светодиодов

Светодиоды – это низковольтные приборы. Если использовать данный прибор для индикации, то будет достаточно 2-4 вольт напряжения при силе тока до 50 мА. Если использовать светодиоды для освещения, то ток в цепи будет колебаться от нескольких сотен мА до одного мА при напряжении 2-4 вольта. В светодиодных модулях светодиоды в электрической цепи соединены последовательно, подобно гирлянде, и для их работы нужно напряжение в 12 или 24 вольт.

Светодиоды работают от постоянного тока в цепи, поэтому при подключении очень важно соблюдать его полярность, иначе прибор просто-напросто не будет работать или совсем выйдет из строя. Часто производители на корпусе светодиодного модуля указывают их рабочее напряжение. По правилам для одного диода оно не должно превышать 5 вольт.

Яркость светодиода зависит от диаграммы направленности и осевой силы светового потока. Излучающий светодиодом свет находится в телесном углу от 4є до 140є, последнее зависит от конструкции светодиода. Цветовые параметры определяются координатами цветности, так называемой длиной волны света и цветовой температурой. Эффективность светодиода определяется отношением величины светового потока к затраченной на него энергии.

Для чего нужно стабилизировать ток для светодиодов

Как известно, в рабочей цепи сила тока прямо пропорциональна напряжению, то есть, любое изменение напряжения приведет к увеличению тока. При превышении допустимых значений тока можно уменьшить срок использования светодиодов или совсем вывести их из строя. Так же при нестабильном токе яркость светодиода будет постоянно колебаться.

Допустимо ли регулировать яркость светодиодов

Регулировать яркость светодиодов можно, но с одним примечанием. Регулировка яркости возможна с помощью широтно-импульсивного метода модуляции, но ни в коем случае не за счет снижения напряжения. Широтно-импульсную модуляцию можно достигнуть с помощью управляющего блока ШИМ (часто этот блок совмещен вместе с коллектором управления цветом и блоком питания). Метод заключается в том, что в цепи создается импульсивно-модулированный ток вместо постоянного, и от ширины и частоты импульсов тока будет зависеть яркость свечения. Теперь яркость светодиода можно регулировать. Так же изменить температуру цвета светодиода можно при помощи метода диммирования.

От чего зависит срок службы светодиода

Существует мнение, что светодиоды долговечны. Но это не совсем верное мнение. Срок использования светодиодов зависит от их нагрева, а это непосредственно зависит от того, какой силы ток проходит через них. Из этого вытекает, что светодиоды с большей мощностью прослужат меньше, чем те, у которых мощность меньше. В среднем срок использования светодиодов с большой мощностью составляет от 20 тысяч часов до 50. Если яркость светодиода уменьшилась, это является признаком его старения. При снижении яркости на 30% и более следует сменить светодиод на новый.

Вредны ли светодиоды для зрения

По своим свойствам свет, излучаемый светодиодом, очень схож с характеристиками света от люминесцентной лампы. Это значит, что светодиодное излучение похоже на монохроматический свет, что являемся основным отличием от солнечного освещения или лампы накаливания. На данный момент отсутствуют глубокие исследования в этой области, поэтому хорошо это или плохо сказать сложно. Так же нет никаких данных о вреде света, излучаемого светодиодами.

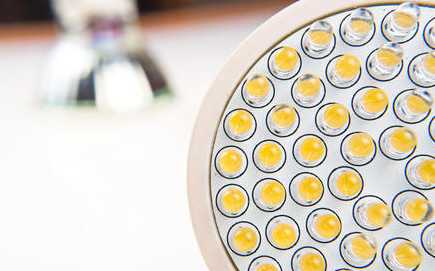

Где наиболее выгодно использовать светодиодное освещение

Область, где применяются светодиоды, достаточно обширна. Их можно применять практически везде, можно лишь исключить производственные помещения, в которых их допускается использовать в качестве аварийного освещения.

Дизайнеры широко используют светодиоды в своих проектах из-за их чистого цвета. Так же светодиодное освещение будет незаменимо в условиях жесткой экономии электричества или при высоких требованиях к электробезопасности.

Применение и возможности светодиодов

Впервые светодиоды были изобретены примерно в 60-е годы 20-го века. Но массовое производство и их применение как основного источника света было довольно ограниченно, так как их изготовление требовало достаточно больших денежных средств, и отсутствовал белый и синий цвет. Из-за этих факторов использование светодиодов было ограничено. В основном их применяли для регулировки дорожного движения, в медицинской технике и для передачи информации в опто — волоконных системах.

Лишь к середине 90-х годов начали появляться сверхяркие светодиоды, а вначале 2000х – синие и белые. Постепенно себестоимость светодиодов снизилась, что привлекло внимание производителей и спонсоров к этому источнику света. После этого область, где применяются светодиоды, значительно расширилась. Сначала их использовали как индикаторы в бытовых электронных устройствах и в качестве подсветки в жидкокристаллических экранах. После того, как стало возможным получать любые оттенки с помощью основных цветов, светодиоды стали использовать для конструирования дисплеев, которые позволяют выводить анимацию и полноцветную графику.

Из-за низкого уровня потребляемой мощности LEG-технологии являются самым оптимальным материалом для декоративного освещения. В отличие от люминесцентных ламп, срок использования светодиодов гораздо больше, — примерно в 6-8 раз. Простота сборки и антивандальные качества делают светодиоды конкурентоспособными наряду с остальными искусственными источниками.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

светодиод

Оглавление

Введение

Понятие, виды, структура светодиодов

Свойства и характеристики светодиодов

Возможности, применение и недостатки светодиодов

Заключение

Список литературы

Понятие, виды, структура светодиодов

Светодиод-это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.

Так как светодиод является полупроводниковым прибором, то при включении в цепь необходимо соблюдать полярность. Светодиод имеет два вывода, один из которых катод («минус»), а другой — анод («плюс»).

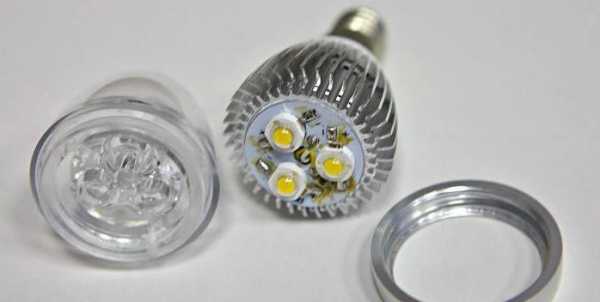

Схема лампы на светодиодах

Лампы на светодиодах всё более популярны. Цены на светодиоды постепенно снижаются, и замена ламп накаливания на светодиоды выглядит все более привлекательной. Экономичность и долговечность, удешевление и улучшение качественных характеристик светодиодов, располагают к тому, что самодельная лампа на светодиодах это реальность. Лампа на светодиодах своими руками — это здорово.

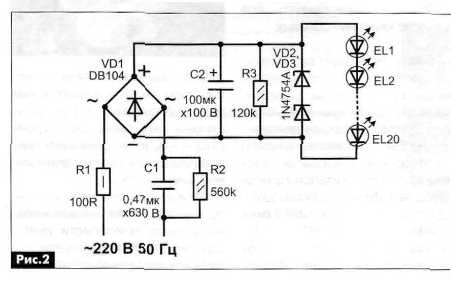

Несложная схема светодиодной лампы для изготовления в домашних условиях показана на рисунке.

На этой схемы видно, что для питания светодиодов используется мостовой выпрямитель с емкостным балластом, который ограничивает выходной ток. Такие источники питания экономичны и просты, не боятся коротких замыканий, их выходной ток ограничивается емкостным сопротивлением конденсатора. Подобные выпрямители часто называют стабилизаторами тока.

Светодиод состоит из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные светодиоды мало похожи на первые корпусные светодиоды, применявшиеся для индикации. Конструкция мощного светодиода серии Luxeon, выпускаемой компанией Lumileds, схематически изображена на рисунке.

Принцип работы светодиода заключается в следующем: свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую — донорскими.

Но не всякий p-n-переход излучает свет. Почему? Во-первых, ширина запрещенной зоны в активной области светодиода должна быть близка к энергии квантов света видимого диапазона. Во-вторых, вероятность излучения при рекомбинации электронно-дырочных пар должна быть высокой, для чего полупроводниковый кристалл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения. Эти условия в той или иной степени противоречат друг другу.

Чем больший ток проходит через светодиод, тем он светит ярче. Ведь чем больше ток, тем больше электронов и дырок поступают в зону рекомбинации в единицу времени. Но ток нельзя увеличивать до бесконечности. Из-за внутреннего сопротивления полупроводника и p-n-перехода диод перегреется и выйдет из строя [1].

Светодиод хорош тем, что в нём, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и теоретически это можно сделать почти без потерь. Действительно, светодиод (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, светодиод излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. Светодиод механически прочен и исключительно надежен, его срок службы может достигать 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 — 10 раз больше, чем у люминесцентной лампы. Наконец, светодиод — низковольтный электроприбор, а стало быть, безопасный.

Рис. 1. Световая отдача различных типов светодиодов в сравнении с другими источниками света

Плох светодиод только одним — ценой. Пока что цена одного люмена, излученного светодиодом, в 100 раз выше, чем галогенной лампой. Но специалисты утверждают, что в ближайшие 2 — 3 года этот показатель будет снижен в 10 раз.

Цвет светодиода зависит исключительно от ширины запрещенной зоны, в которой рекомбинируют электроны и дырки, то есть от материала полупроводника, и от легирующих примесей. Чем «синее» светодиод, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.

Голубые светодиоды можно сделать на основе полупроводников с большой шириной запрещенной зоны — карбида кремния, соединений элементов II и IV группы или нитридов элементов III группы. (Помните таблицу Менделеева?)

У светодиодов на основе SiC оказался слишком мал кпд и низок квантовый выход излучения (то есть число излученных квантов на одну рекомбинировавшую пару). У светодиодов на основе твердых растворов селенида цинка ZnSe квантовый выход был выше, но они перегре­вались из-за большого сопротивления и служили недолго. Оставалась надежда на нитриды.

Квантовый выход — это число излученных квантов света на одну рекомбинировавшую электронно-дырочную пару. Различают внутренний и внешний квантовый выход. Внутренний — в самом p-n-переходе, внешний — для прибора в целом (ведь свет может теряться «по дороге» — поглощаться, рассеиваться). Внутренний квантовый выход для хороших кристаллов с хорошим тепло-отводом достигает почти 100%, рекорд внешнего квантового выхода для красных светодиодов составляет 55%, а для синих — 35%.

Внешний квантовый выход — одна из основных характеристик эффективности светодиода.

Изобретение синих светодиодов замкнуло «RGB-круг» и сделало возможным получение светодиодов белого свечения. Существует четыре способа создания белых СД, каждый со своими достоинствами и недостатками. Один из них – смешение излучения СД трёх или более цветов. На рис. 2 показано получение белого света путем смешивания в определённой пропорции излучения красного, зелёного и синего светодиодов.

В принципе такой способ должен быть наиболее эффективным. Для каждого из СД – красного, зелёного или голубого – можно выбрать значения тока, соответствующие максимуму его внешнего квантового выхода излучения. Но при этих токах и напряжениях интенсивности каждого цвета не будут соответствовать значениям, необходимым для синтеза белого цвета. Этого можно достигнуть, изменяя число диодов каждого цвета и составляя источник из многих диодов. Для практических применений этот способ неудобен, поскольку нужно иметь несколько источников различного напряжения, много контактных вводов и устройства, смешивающие и фокусирующие свет от нескольких СД. Второй и третий способы – смешение голубого излучения СД с излучением либо жёлто-зелёного люминофора, либо зелёного и красного люминофоров, возбуждаемых этим голубым излучением. На рис. 3 показано получение белого света с помощью кристалла синего светодиода и нанесённого на него слоя жёлтого люминофора [6].

Эти способы наиболее просты и в настоящее время наиболее экономичны. Состав кристалла с гетероструктурами на основе InGaN/GaN подбирается так, чтобы его спектр излучения соответствовал спектрам возбуждения люминофоров. Кристалл покрывается слоем геля с порошком люминофора таким образом, чтобы часть голубого излучения возбуждала люминофор, а часть – проходила без поглощения. Форма держателя, толщина слоя геля и форма пластикового купола рассчитываются и подбираются так, чтобы излучение имело белый цвет в нужном телесном угле. Сейчас исследуется около десятка различных люминофоров для белых СД. На рис. 4 показано строение 5мм светодиода, излучающего белый свет. Четвертый способ – смешение из лучения трёх люминофоров (красного, зелёного и голубого), возбуждаемых ультрафиолетовым светодиодом. На рис. 5 показано получение белого света с помощью ультрафиолетового светодиода и RGB-люминофора. Этот способ использует технологии и материалы, которые разрабатывались в течение многих лет для люминесцентных ламп. Он требует только два контактных ввода на один излучатель. Но этот способ связан с принципиальными потерями энергии при преобразовании света от диода в люминофорах. Кроме того, эффективность источника излучения уменьшается, т.к. разные люминофоры имеют разные спектры возбуждения люминесценции, не точно соответствующие УФ-спектру излучения кристалла СД. Светоотдача белых СД ниже, чем светоотдача СД с узким спектром, поскольку в них происходит двойное преобразование энергии, часть её теряется в люминофоре. В настоящее время светоотдача лучших белых СД 25…30 лм/Вт.

Свойства и характеристики светодиодов

Светодиод – низковольтный прибор. Обычный светодиод, применяемый для индикации, потребляет от 2 до 4В постоянного напряжения при токе до 50 мА. Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше — от нескольких сотен мА до 1А в проекте. В светодиодном модуле отдельные светодиоды могут быть включены последовательно, и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5В для одного светодиода. Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения.

Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.

Реакция светодиода на повышение температуры такова: p-n-переход – это «кирпичик» полупроводниковой электронной техники, представляющий собой соединённые вместе два куска полупроводника с разными типами проводимости (один с избытком электронов – «n-тип», второй с избытком дырок – «p-тип»). Если к p-n переходу приложить «прямое смещение», т.е. подсоединить источник электрического тока плюсом к р-части, то через него потечёт ток. Современные технологии позволяют создавать интегральные схемы, содержащие огромное количество p-n переходов на одном кристалле; так, в процессоре Pentium-IV их количество измеряется десятками миллионов [1].

Нас интересует, что происходит после того, как через прямо смещённый p-n переход пошёл ток, а именно момент рекомбинации носителей электрического заряда – электронов и дырок, когда имеющие отрицательный заряд электроны «находят пристанище» в положительно заряженных ионах кристаллической решётки полупроводника. Оказывается, что такая рекомбинация может быть излучательной, при этом в момент встречи электрона и дырки выделяется энергия в виде излучения кванта света – фотона. В случае безизлучательной рекомбинации энергия расходуется на нагрев вещества. В природе существует как минимум 5 видов излучательной рекомбинации носителей зарядов, в том числе так называемая прямозонная рекомбинация. Впервые это явление в далёкие 20-е годы исследовал О.В. Лосев, наблюдавший свечение кристаллов карборунда (карбид кремния SiC). Для большинства полупроводниковых диодов это явление – просто «побочный эффект», не имеющий практического смысла. Для светодиодов же излучательная рекомбинация – физическая основа их работы.

Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй — световой выход. В целом с повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.

Применение и недостатки светодиодов

Изобретение первых светодиодов — полупроводниковых диодов в эпоксидной оболочке, выделяющих монохроматический свет при подключении к электротоку — относится к 1960-м годам. Однако до 1980-х низкая яркость, отсутствие светодиодов синего и белого цветов, а также высокие затраты на их производство ограничивали их массовое применение в качестве источников света. Поэтому светодиоды в основном использовали в наружных электронных табло, ими оборудовали системы регулирования дорожного движения, применяли в оптоволоконных системах передачи данных и медицинском оборудовании.

Срок службы светодиодов, превышающий в 6-8 раз долговечность люминесцентных ламп, относительная простота в работе с ними на этапе сборки изделий, отсутствие необходимости в регулярном обслуживании и их антивандальные качества делают эти источники света конкурентоспособными с более традиционными -газоразрядными, люминесцентными лампами и лампами накаливания. Одним из немногих и существенных аспектов, за счет которого неон удерживает свои позиции в сегменте подсветки вывесок, является пока еще более высокая стоимость светодиодов.

Преимущества

Экономично…

Одним из достоинств светодиодов является их долговечность. Данные источники света обладают ресурсом использования 100 000 часов, а ведь это 10-12 лет непрерывной работы. Для сравнения — максимальный срок работы неоновых и люминесцентных ламп составляет 10 тыс. часов.

За это же время в световом модуле, использующем люминесцентные лампы, их нужно будет сменить 8-10 раз, а лампы накаливания придется заново «вкручивать» от 30 до 40 раз. Использование светодиодных модулей позволяет снизить затраты на электроэнергию до 87%!

Удобно…

Светодиодный модуль — многокомпонентная структура с неприхотливой схемой подключения. В цепочке, скажем, из полусотни светодиодов один-два неисправных не только не выводят рекламный фрагмент из строя, но даже не влияют на суммарное световое излучение. Гигантский ресурс работы светодиодов практически решает проблемы, связанные с необходимостью их замены. Кроме того, светоизлучающие диоды способны надежно функционировать в самом широком диапазоне рабочих температур.

Надежно…

Есть надежность совершенно особого рода — та, от которой порою зависят человеческие жизни. Применение светодиодов в устройствах отображения информации (дорожные знаки, светофоры, информационные табло и т.д.) ведет к значительному увеличению расстояния их восприятия человеческим глазом. Неслучайно во многих крупных городах развитых стран уже нет обычных светофоров, а светодиодные схемы используются в воздушных и надводных навигационных системах.

Красиво…

Если бы LED-технологии не изобрели светотехники, их бы создали дизайнеры. Светодиоды, в отличие от ламп с неоном, имеют практически неограниченные возможности для «игры» со спектрами, цепочки которых можно выстроить таким образом, чтобы световые акценты точно работали на образ. Плавные, почти незаметные для глаза световые переходы от пика к пику в плане выразительности, конечно, уступают живописи, но оставляют далеко позади другие источники света. Изощренная цветодинамика, характерная для светодиодных модулей, способна удовлетворить требования самого требовательного дизайнера. Интересно, что игра со спектрами имеет и экологическое значение. Ведь кривые чувствительности, скажем, растений и человеческого глаза не совпадают: те спектры, которые комфортны для нашего глаза, часто дискомфортны для растений, и наоборот. Зональное использование различных светодиодных «цепочек» в тех интерьерах, где одновременно пребывают и растения, и человек, снимают эту проблему.

Представительно…

Светодиодные модули необычайно компактны. Различные сувениры, миниатюрные стенды и компактные табло, украшенные светодиодной символикой компании, смотрятся на удивление выразительно и необычно. Доля рынка светотехнических изделий, занимаемая светодиодами, составляет ничтожную долю. В развитых странах, особенно в крупных городах и столицах, она медленно, но верно возрастает. Своеобразным символом этой нежной и неизбежной революции стало гигантское 500-метровое полотно из светодиодов, непрерывно протянувшееся над главной улицей Лас-Вегаса.

Поверхностный взгляд на использование светодиодов сразу отмечает их высокую стоимость – главный недостаток по сравнению с лампами накаливания и неоновыми трубками различных типов. Если говорить о цене изделия как таковой, то LED-изделия действительно «не каждому по карману». До сих пор затраты на светодиодные модули — два раза выше стоимости неонового изделия аналогичной яркости. Однако производители по всему миру продолжают наращивать мощности по изготовлению светодиодов, и цены на данные источники света неуклонно понижаются. Практика показывает, что совокупные затраты на приобретение и эксплуатацию светодиодных изделий, в конечном итоге оказываются в 2 — 2,5 раза ниже затрат на обычные светильники.

Также недостатком при использовании светодиодов в конструировании объемных букв средних и крупных размеров можно считать их миниатюрность, из-за которой требуется объединять многочисленные отдельные светодиоды в группы. Чтобы обеспечить яркий и красочный свет, мгновенно привлекающий внимание, требуется большое количество светодиодов. В данном случае возникает необходимость использования универсальных модулей: один или два светодиода, которые можно интегрировать практически в любой рекламный образ.

Где применяют светодиоды?

все виды световой рекламы (вывески, щиты, световые короба и др.)

замена неона

дизайн помещений

дизайн мебели

архитектурная и ландшафтная подсветка

одноцветные дисплеи с бегущей строкой

магистральные информационные табло

полноцветные дисплеи для больших видео экранов

внутреннее и внешнее освещение в автомобилях, грузовиках и автобусах

дорожные знаки и светофоры

Другие сферы применения включают подсветку жидкокристаллических дисплеев в сотовых телефонах, цифровые камеры, а также архитектурное и другие виды освещения. Сектор электронного оборудования включает применение светодиодов в качестве индикаторных ламп в промышленных и потребительских товарах.

studfiles.net

Как работает светодиод: принцип работы

В переводе с английского сокращение LED дословно означает «диод, который излучает свет». Это полупроводниковое устройство, способное трансформировать электрический ток в световое излучение. Это простое приспособление, конструкция которого довольно сильно отличается от привычных нам изделий для освещения (лампы накаливания, разрядные, люминесцентные лампы и т. д.).

Как работает светодиод, будет интересно узнать каждому. Этот прибор не имеет изначально ненадежных хрупких элементов конструкции и стеклянной колбы (в отличие от других ламп). Стоимость диодов настолько мала, что ненамного отличается от батареек, которые служат их источником питания. Популярность подобных изделий объясняется рядом факторов, в том числе и их конструкцией.

История возникновения

Рассматривая вопрос, почему работают светодиоды, следует изучить историю их возникновения. Впервые подобное устройство было создано в 1962 г. ученым Н. Холоньяком. Это был монохромный диод красного свечения. Он имел ряд недостатков, но сама технология была признана перспективной.

Спустя 10 лет после создания красного диода появились зеленые и желтые разновидности. Их применяли в качестве индикаторов во многих электронных приборах. Интенсивность светового потока диодов благодаря научным разработкам постоянно возрастала. В 90-х годах был создан осветитель с эффективностью потока 1 люмен.

В 1993 году С. Накамура создал первый синий диод, который характеризовался высокой яркостью. С этого момента стало возможным создавать любой цвет спектра (в том числе белый). Технологии неустанно развивались.

При соединении синего и ультрафиолетового типа диодов получается белый люминофорный осветитель. Они стали постепенно вытеснять лампы накаливания. К 2005 году выпускались диоды с мощностью светового потока до 100 лм и даже выше. Стали изготавливать белые осветительные приборы с разными оттенками (теплые, холодные).

Устройство светодиода

Чтобы понять, как работает точечный светодиод, необходимо подробно рассмотреть его устройство. Этот осветительный прибор, по мнению представителей Ассоциации развития оптоэлектронной индустрии и департамента энергетики, в скором времени станет самым востребованным источником освещения в обычных домах, офисах, учреждениях.

Светодиод имеет основой полупроводниковый кристалл. Он пропускает электрический ток только в одну сторону. Кристалл расположен на особой подложке. Она не проводит ток. Корпус защищает кристалл от внешних воздействий. Он имеет выходы в виде контактов, а также оптическую систему.

Чтобы повысить продолжительность эксплуатации прибора, пространство между пластиковой линзой и самим кристаллом заполнили прозрачным силиконовым компонентом. Чтобы отводить избыточное тепло, применяется алюминиевая основа. Это обычное устройство современного диода. При работе он выделяет относительно небольшое количество теплоты. Это также является преимуществом прибора.

Принцип работы

Рассматривая, как работает светодиод, необходимо вникнуть в основной принцип работы подобных устройств. Прибор представленного типа имеет один электронно-дырчатый переход. Это связано с разным принципом проводимости компонентов осветителя. Один полупроводник имеет излишек электронов, а другой – излишек дырок.

При помощи процесса легирования дырчатый материал обогащается носителями отрицательного заряда. Если в месте обогащения полупроводников противоположными зарядами приложить ток, получится прямое смещение. Через переход этих двух материалов побежит электричество.

При этом в корпусе диода происходит сплавление носителей зарядов с различным электрическим статусом. Когда дырки и электроны сталкиваются, выделяется определенное количество энергии. Это квант светового потока. Его называют фотоном.

Цвет светодиода

При создании диодов применяются различные полупроводниковые материалы. Это определяет цвет, который испускает при работе представленное устройство. Разные материалы способны посылать в пространство волны разной длины. Это позволяет человеческому глазу увидеть тот или иной цвет видимого спектра.

Изучая вопрос, как работает светодиод, следует рассмотреть материалы полупроводников. Раньше в подобных целях применялись фосфид галлия, тройные соединения GaAsP, AlGaAs. При этом прибор мог посылать в пространство красный, желто-зеленый световой поток.

Представленная технология ныне применяется только для индикаторных устройств. Сегодня для таких изделий используют алюминий индий-галлий (AllnGaP) и индий-нитрид галлия (InGaN). Они выдерживают довольно высокий уровень проходящего тока, высокие показатели влажности и нагрева. Возможна комбинация светодиодов разных типов.

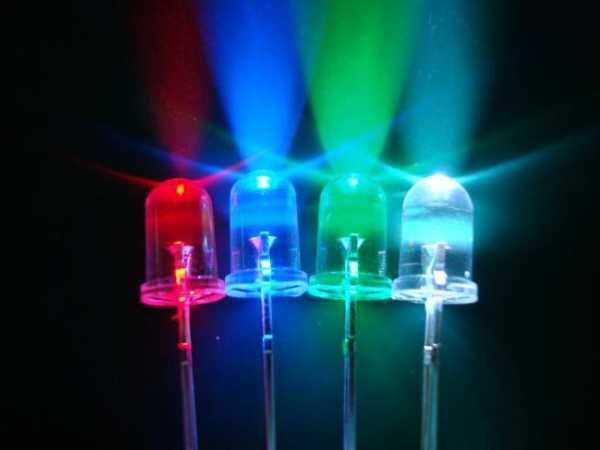

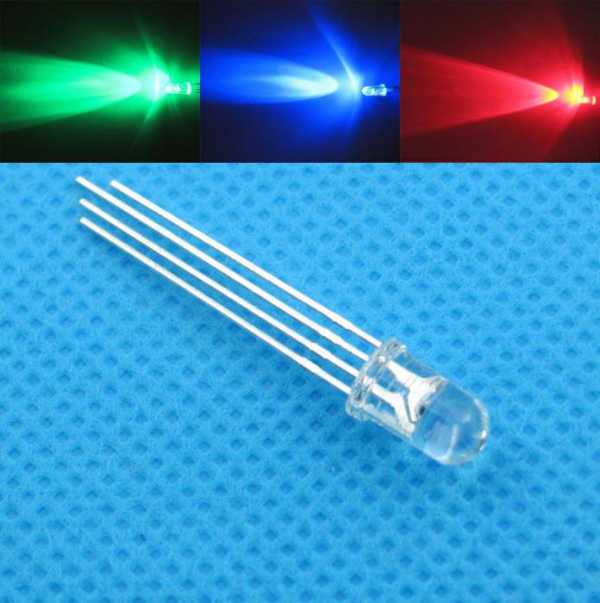

Смешение цветов

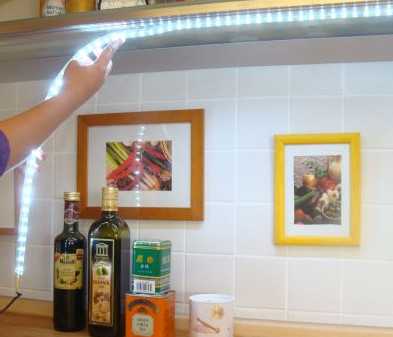

Современные диодные ленты могут выдавать разные оттенки светового потока. Один прибор может производить монотонный цвет. При создании многокристального устройства возможно получить огромное количество различных оттенков. Подобно монитору телевизора или компьютера, диод может создать любой цвет при помощи модели RGB (расшифровывается как красный, зеленый, синий).

Это простой принцип, позволяющий понять, как работают RGB-светодиоды. При помощи этой технологии можно создавать и белое освещение. Для этого все три цвета смешиваются в равной пропорции.

Однако, помимо представленной технологии, можно получить белое свечение при соединении диода коротковолнового излучения (ультрафиолетовый, синий) вместе с желтым покрытием люминофорного типа. При комбинации фотонов желтого и синего цвета в итоге получается белое свечение.

Производство

Чтобы понять, от скольких вольт работают светодиоды, необходимо рассмотреть производство этих устройств. В первую очередь следует отметить, что приборы с матрицей типа RGB стоят дороже, чем люминоформы. Причем последние позволяют добиться освещения высокого качества.

Недостатком люминофоров является меньшая светоотдача, а также различная окраска (температура) потока. Это устройство стареет быстрее, чем светодиод. Поэтому в продажу поступают осветительные приборы обоих принципов работы. Для создания индикаторов производятся диоды с потреблением 2-4 В напряжения постоянного типа (при токе 50 мА).

Для создания полноценного освещения необходимы устройства с таким же потреблением напряжения, но более высоким уровнем тока — до 1 А. Если в одном модуле диоды подключить последовательно, суммарное напряжение будет достигать 12 или 24 В.

Усиление яркости

Рассматривая вопрос, от какого напряжения работают светодиоды, следует сказать о повышении яркости представленных устройств. Мощность таких приборов достигает 60 мВт. Если подобные диоды установить в средний по габаритам корпус, световых элементов потребуется установить 15-20 шт.

Диоды с усиленной яркостью свечения могут нести в себе мощность до 240 Вт. Чтобы обеспечить нормальную подсветку, подобных элементов потребуется 4-8 шт. В продаже представлены устройства, способные полноценно освещать помещения, наружную рекламу, витрины и т. д. Некоторые ленты создаются для выполнения подсветки средней или малой интенсивности.

Для подключения представленного оборудования применяют блоки управления соответствующей мощности. Для цветных лент возможно применять контроллеры, управляющие не только интенсивностью освещения, но и задающие оттенки и режимы работы устройства.

Управление свечением

Существует огромное количество вариантов представленного оборудования. Есть светодиоды, работающие от батареек (например, в фонариках), запитанные в стационарную сеть. Их применяют как для внутренней, так и внешней работы. В зависимости от условий применения подбирается соответствующий класс защиты диода.

Чтобы отрегулировать яркость свечения, напряжение питания не снижают. Для уменьшения интенсивности свечения применяется широтно-импульсная модуляция (ШИМ). В этом случае приобретается блок управления.

Представленный метод заключается в подаче на диод импульсно-модулированного тока. Частота сигнала при этом достигает тысяч герц. Может изменяться ширина импульсов и интервалов пауз. При этом можно управлять свечением прибора. Диод в этом случае не погаснет.

Долговечность

Диоды считаются долговечными устройствами. Это объясняется их конструкцией. Однако если не работают светодиоды на лампе, возможно, срок их эксплуатации вышел. Это можно определить по насыщенности свечения и изменению цвета.

Также специалисты отмечают, что срок эксплуатации маломощных устройств гораздо продолжительнее. Но даже в самых ярких лентах или лампах диоды гарантированно работают 20-50 тыс. часов. Так как они не имеют хрупких элементов конструкции, механические воздействия с большей вероятностью не нанесут вреда подобным осветителям.

Изучив, как работает светодиод, можно понять принцип устройства этого прибора, а также его эксплуатационные характеристики. Это оборудование считается осветителями будущего поколения.

fb.ru

Устройство светодиодов и принцип работы

В прошлой статье я рассказал о том, каким образом и на какие виды и типы подразделяют светодиоды. Мы определились, что ни один из видов не похож друг на друга. Точнее — конструкция светодиодов не аналогична друг другу. А вот устройство светодиодов практически похожее.

Сегодня рассмотрим каким образом устроены большинство LEDs. За основу возьмем статью, о которой упоминалось выше.

Но для начала нам стоит посмотреть на принцип работы светодиодов.

Принцип работы светодиодов

Чтобы не утруждать Вас научными терминами попробую все рассказать на пальцах. Все светодиоды имеют p-n-p переход. Электронно-дырочный переход. В процессе легирования материал n-типа насыщается положительными электронами, а в материале p-типа атомы насыщаются дырками. Дырки – места на внешних электронных орбитах атомов, где отсутствуют электроны.

После подачи на чип напряжения электроны и дырки в p и n материалах начинают занимать место в p-n переходе. Как только носители заряда подходят к p-n-переходу, электроны вводятся в материал р-типа.

Если к n-материалу приложить отрицательное напряжение, через диод пойдет электрический ток от материал n-типа к p-типу. Такой процесс называется прямым смещением.Поэтому материал из которого производят светодиод выбирают таким образом, чтобы испускаемые фотоны находились в видимой области спектра. Каждый материал испускает фотоны со своей длиной волны, отчего зависят цвета света.

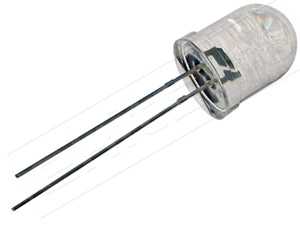

Устройство светодиодов индикаторных

Первенцами в светодиодной промышленности можно назвать индикаторные светодиоды 3мм и т.п. типа. Устройство светодиодов индикаторных конструкционно  отличается от SMD, COB и filament диодов.

На графической картинке мы видим, что устройство 3 мм диодов не сложное. Линзу производят из эпоксидной смолы. Есть и другие материалы, но как точно они называются я сейчас не припомню. Я уже давно перестал следить за тем, как идет «жизнь» данных светодиодов. Они мне не интересны. Если кто-то желает дополнить мой материал, то милости прошу в комментарии.)

В корпус интегрированы анод и катод. Светодиодный кристалл помещают в рассеиватель. От анода к кристаллу припаивается проводник. Как правило выполнен он из золота. Более дешевые модели ( китайские ) оснащаются медными проводниками.

На этом вся сложность и заканчивается. Далее остается только не ошибиться с определением «плюса и минуса». В зависимости от конструкции линзы свет может рассеиваться до 90 градусов.

Устройство индикаторного светодиода – «Пиранья»

Маломощные светодиоды. За счет того, что конструкционно на них размещаются четыре пина, увеличивается механическая прочность. Большое распространение этот вид диодов получил в автомобилестроении. Устройство LEDs пиранья понятно из картинки. Как говорится — без комментариев. Ну и дополню еще, что у данного типа полупроводников отмечается более качественная теплопроводность.

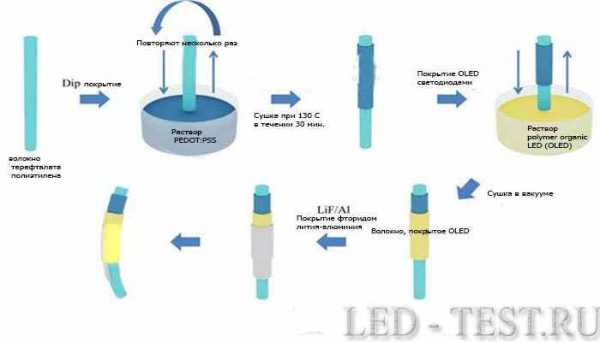

Устройство светодиода на основе волокон

Интересная разработка, которая появилась в конце 2015 года. Разработка представлена корейскими учеными института науки передовых технологий ((Korea Advanced Institute of Science and Technology, KAIST).

Как заявляют ученые, в скором будущем технология получения волоконных светодиодов станет основой создания источников света на волокнах различны тканей. Сейчас мощность у них очень маленькая и составляет всего 0,3 Вт. Подождем, посмотрим, когда удасться перенести их в группу осветительных. Сейчас же посмотрим на устройство светодиодов из волокон.

Основой будущих диодов является волокно терефталата полиэтилена. погруженного в раствор PEDOT:PSS (poly(3,4-ethylenedioxythiophene) polystyrene sulfonate. Следующим этапом происходит сушка волокна при 130 градусах в течении получаса. На просушенную заготовку наносят OLED раствор poly-(p-phenylenevinylene) polymer organic LED (OLED) имеющий желтое свечение. Затем будущий диод снова отправляют в сушку и покрывают слоем фторида лития-алюминия (Lithium Fluoride/Aluminum (LiF/Al)).

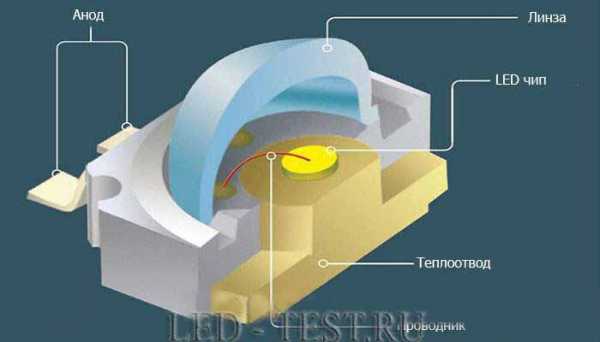

Устройство осветительных мощных светодиодов

Устройство осветительных мощных диодов несколько отличается от тех, что мы рассматривали выше. Общая конструкция состоит из корпуса с кристаллом, подложку. Также на подложке монтируются выводные контакты. проводники кристаллов, теплоотвод и линзы.

По сравнению с индикаторными устройство осветительных имеет одно существенное различие. А именно, наличие теплоотвода. Индикаторные полупроводники маломощные, а следовательно практически не выделяют тепла. А если таковое и имеется. то легко рассеивается в линзе. Осветительные не могут похвастаться таким счастьем. Их припаивают к алюминиевой подложке для более быстрого распространения тепла. Ну и для тех, кто еще не понял — теплоотвод необходим для большинства светодиодов.

Некоторые различия также можно наблюдать и в устройствах SMD и COB чипах. Первые имеют как правило один кристалл ( есть исключения. в частности SMD 3528 ). COBовские имеют большее количество кристаллов и заливаются единым слоем люминофора.

Устройство светодиодов filament — филаментных

Первое упоминание о филаментных светодиодах датируется 2008 годом. Однако, настоящее признание пришло к ним только в 2014-2015 году, когда на их основе стали выпускать лампы.

Сами по себе led filament — ни что иное, как отрезок из сапфира или стекла диаметром до 1.5 мм и длиной 3 см. Разные источники относят филаменты или  к COB или COG ( chip on glass ). Это зависит от того, на какой подложке будет расти светодиод. Для удешевления процесса большинство маленьких производителей используют стеклянную подложку. Дешевизна — не единственное преимущество филаментов. Расположенные на нем диоды способны распространять свет на 360 градусов. Чего мы не сможем добиться. если будем применять обычные СМД или СОБ полупроводники. Стекло по сравнению с сапфиром плохо передает тепло, плюс к этому очень хрупкое. Поэтому, если заказывать лампы на основе филаментов, то необходимо просить продавцов о тщательной упаковке.

Устройство светодиодов filamen led основано на размещении 28 кристаллов на один отрезок последовательно. Для получения более теплого свечения в линейку добавляют красные диоды. Число кристаллов от этого не меняется. Их всегда будет только 28. Вся полученная конструкция заливается люминофором. Каждый отрезок потребляет от 0,8 до 1,3 Вт.

Далее полученные отрезки формируют в единое целое и «замуровывают» в колбу. Вот… На основании этой статьи родилась мысль написать статью о производстве именно филаментных ламп…

Филаментными диодами мы завершаем сегодняшнюю статью об устройстве светодиодов. В принципе, все идентично. За исключением лишь некоторых моментов. Так как мир не стоит на месте, то скорее всего будут появляться новые виды светодиодов. Возможно будет другое устройство. И если доживу, то обязательно буду дополнять этот материал. Если что-то пропустил, то прошу указать на это. Принимается только конструктивная критика).

Вывод об устройстве светодиодов

Решил не много дополнить материал. Времени особо нету сейчас переделывать статью, поэтому даю ссылку на свою другую работу, в которой рассказано устройство светодиода MCOB. На сегодняшний момент это самый продвинутый вид светодиодов. Как только соберусь с силами и «подточу» материал об MCOB, чтобы воткнуть его в эту статью,так сразу и опубликую. А пока — простите и сильно не пинайте.

leds-test.ru

это что такое? Принцип работы светодиода

Повсеместно происходит замена обычных ламп на светодиодные. На сегодняшний день это лучший способ освещения для автомобилей и домов, более долговечный и лёгкий в замене. Итак, в чем заключается принцип работы светодиода и как его правильно выбрать?

Светодиод и принцип его работы

Светодиод – это специальный электроприбор, который перерабатывает ток в некоторое свечение. На сегодняшний день светодиоды более известны как LED, что значит «светоизлучающий диод».

Прибор является полупроводниковым и состоит из кристалла-чипа, корпуса, контактных выводов и оптического устройства. Свет исходит от кристалла, а его цвет может быть различным и зависит от применяемого материала. Яркость светодиода, как и его цвет, также может быть различной. Так, например, для большего светового эффекта в одну лампу часто вставляют несколько кристаллов, вырабатывающих однотонный свет, который в комплексе образует яркое свечение.

Яркость устройства напрямую зависит от силы подаваемого на него электрического тока. В свою очередь, слишком мощный поток электроэнергии вызывает быстрый перегрев внутреннего кристалла и выводит его из строя. Ввиду этого конструкция светодиода несколько затратна по стоимости материалов, что несколько негативно сказывается на выборе таких ламп.

По яркости светодиоды принято делить на категории:

• ультраяркие, их минимальная мощность – 1 W;
• светодиоды повышенной яркости – достигают 20 mW;
• стандартные лампы.

На сегодняшний день широко применяется блок светодиодов, который встраивается в лампу. Благодаря ему возможна регулировка яркости и выбор оптимального режима свечения.

Преимущество светодиодов перед другими типами освещения

Светодиод – это лучший на сегодняшний день выбор типа освещения, который имеет ряд преимуществ:

• Долговечность.
• Возможность регулировки цвета и яркости лампы.
• Цветовая насыщенность, возможность подобрать красный, синий, зеленый светодиод или заставить цвет меняться.
• Возможность электронного управления.
• Экологически чистые материалы, которые не содержат тяжёлых веществ, вредных для окружения и опасных при неправильной утилизации.
• Низкая потребляемая мощность, на 1 ватт вырабатывается в несколько раз больше света.
• Свет чистый и максимально приближён к естественному.
• Не перегреваются благодаря грамотному светоотводу.
• Надёжность и прочность.

Почему светодиоды стали популярны в автоиндустрии? Этот тип освещения идеально подходит для автомобилей, постепенно вытесняя галогенные и ксеноновые лампы. Его положительные качества:

• возможность направления освещения за поворотом руля – создание адаптивных фар;
• эстетически выглядит лучше других видов фар;
• повышение безопасности благодаря улучшению видимости на дороге;
• устойчивость к вибрации;
• зачастую светодиоды установлены в корпус, куда не проникает влага;
• достижение рабочего состояния происходит быстрее, по этой причине стоп-сигналы срабатывают лучше.

Конечно, эти преимущества присущи только действительно качественным продуктам, поэтому экономить на них не стоит, тем более, что период их эксплуатации значительно увеличен по сравнению с китайской продукцией. Дополнительно период эксплуатации светодиодных ламп, если сравнивать с обычными, также значительно больше.

Классификация светодиодов

Выделяют 2 основных вида светодиодов – для подсветки (индикаторные) и для освещения. Их сила и долговечность зависят от подачи электротока, ввиду этого второй вид светодиодов служит меньший срок, так как кристалл изнашивается быстрее. Тем не менее, эти осветительные устройства очень долговечны и служат несколько тысяч часов.

Осветительный светодиод – это устройство, обеспечивающее надёжный и мощный свет. Оно широко применяется в дизайне, создавая нужный уровень освещённости.

По типу корпуса принято выделять светодиод в форме «Звезды», «Пираньи» и SMD. Среди них самыми популярными являются «Пираньи», так как их световой поток представляется более качественным. Их конструктивной особенностью является форма прямоугольника с выводами по краям, с помощью них обеспечивается жёсткое сцепление с поверхностью. Кроме того, подложка устройства обладает отличной теплоотводностью. Эти приборы используют широко в автомобилях и в рекламе. Они разнообразны по размерам и цветам: красный, белый, зелёный, синий светодиод.

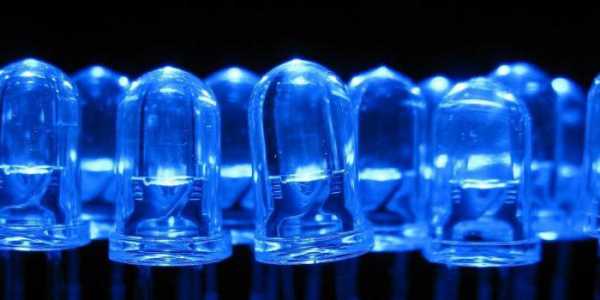

Индикаторные светодиоды имеют конструкцию попроще, их свет не такой сильный и используется для подсветки дисплеев и приборных панелей. По форме выделяют круглые, овальные и прямоугольные индикаторные светодиоды.

Линзы также отличаются друг от друга, они могут быть встроены и в осветительные, и в индикаторные лампы. Некоторые предназначены для рассеивания света (этих устройств подавляющее большинство), другие – для фокусировки, благодаря направленному пучку производимого света. Причём во второй группе выделяют линзы плоские, конусообразные и круглые.

По цвету линзы светодиоды бывают:

• бесцветными прозрачными;
• окрашенными прозрачными;
• окрашенными матовыми.

Кроме того, цветовая гамма исполнения прибора сейчас очень разнообразна. Существует жёлтый, красный, синий, зеленый светодиод и т. д. Эти цвета умело комбинируются, создавая ещё более широкий спектр. Наиболее сложно, как ни странно, получить чистый белый цвет.

Белый светодиод получают тремя способами:

• одновременное использование в правильных пропорциях красного, синего и зелёного цветов даёт ощущение белого цвета;
• применение синего диода с примесью жёлтого;
• третий метод требует применения люминесцентных материалов, который преобразовывает ультрафиолет, действуя по принципу флуоресцентной лампы.

Белый светодиод наиболее распространён, хоть и получить его несколько сложно. Он бывает холодным и тёплым. На лампочке обычно этот параметр указан в кельвинах, чем меньше показатель, тем цвет будет желтее и теплее. Производители рекомендуют остановить свой выбор на усреднённом параметре, хотя и к холодному, синеватому свету также можно быстро привыкнуть.

Выбор лампы для дома

Выбор лампы для дома включает несколько этапов, где необходимо определиться с типом сети, диаметром цоколя и внешним видом самого осветительного прибора.

Светодиод 220 вольт выпущен в наиболее распространённых типах цоколя – Е27 и Е14. Цифры обозначают диаметр резьбы в миллиметрах. Первый вид ламп зачастую встречается в форме шара, второй – шара или кукурузы.

В чём же заключаются их главные преимущества? Во-первых, это возможность блокировки и настройки яркости свечения самостоятельно. Во-вторых, это выбор цветового освещения и возможность дистанционного управления им. В-третьих, долговечность эксплуатации и повышенная надёжность.

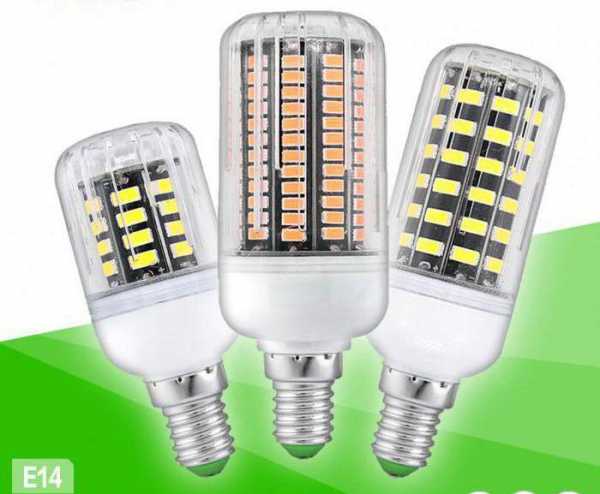

Выбирая форму, нужно обратить внимание на то, что лампы-кукурузы хоть и имеют достаточно неплохие характеристики, они всё же небезопасны. Их контакты выходят наружу, и производители отказываются в последнее время от выпуска устройств подобной формы.

Для освещения нежилых помещений или ванных комнат используются менее мощные лампы, поэтому если нет необходимости применять светодиод 220 вольт, можно обойтись маленькими плоскими приборами с цоколем G53 и GX53. Это круглые лампы, где используется несколько диодов.

Цвет рекомендуется выбирать обычный белый, так как это не слишком тёплый и не очень холодный цвет, оптимальная характеристика которого составляет 4200 К.

Обратить внимание при приобретении лампы стоит и на следующие характеристики:

• количество диодов – от того, сколько светодиодов находится в лампе, зависит её яркость, особенно при длительном периоде использования, когда они начинают тускнеть и перегорать;
• режим рабочей температуры – нужно учитывать, что при выборе лампы для улицы она должна быть эффективной и при возможных морозах, это обычно указывается в паспорте устройства;
• возможность пульсаций – мигание встречается у дешёвых ламп, обычно при покупке дорогостоящей оно сводится к минимуму;
• условия эксплуатации иногда требуют повышенной защиты устройства, допустим, стойкость к влаге, необходимо об этом параметре поинтересоваться у продавца;
• при выборе производителя нужно обращать внимание на диаметр цоколя, так как не все импортные разработчики выпускают светодиод 220В;
• необходимый световой поток, который измеряют в Люменах, – осветительные или индикаторные лампы.

Выбор производителя

На рынке присутствует множество производителей, которые демонстрируют различный уровень качества. Соответственно, их ценовая политика поставщиков также значительно отличается.

Главным недостатком светодиодов является их стоимость. Поэтому, если уже платить немаленькие деньги за продукт, необходимо, чтобы он был действительно качественным. Поэтому стоит с ответственностью подойти к выбору производителя и поставщика.

Производителей условно можно разделить на 5 групп.

1. Китайские дешёвые никому не известные бренды.
2. Известные китайские и азиатские производители. Наиболее популярными являются Selecta, Camelion, LG. Они используют современное оборудование, и качество выпущенной продукции у этих компаний достаточно высокое, поэтому достаточно большой сегмент отечественного рынка занят товаром из Азии. Отдельно стоит отметить светодиоды LG, которые с 2016 года значительно уменьшили цену на свой товар благодаря использованию новых технологий в производстве. Причём качество остаётся на прежнем уровне. В этом можно не сомневаться. Специализируется компания на лампах средней мощности и достаточно неплохо себя проявляет относительно аналогов.
3. Отечественные производители, которые делают продукт высокого качества, но их технология достаточно дорогая, поэтому и цена на лампы соответственная. К сожалению, на территории России поздно узнали о широких возможностях светодиодов и отечественных производителей пока не так много. Это, к примеру, «Оптоман» и Gauss. Эти компании имеют свой модельный ряд продукции и доступны по всей стране.
4. Европейские производители представлены преимущественно немецкими фирмами Philips, Osram, Bioledex, которые имеют огромный опыт производства ламп. Пожалуй, Philips остаётся лидером в этом сегменте рынка, хотя и стоит он относительно дорого.
5. Китайско-российские проекты, такие как Ecola, Newera – также неплохие по качеству и цене бренды, которые значительно моложе фирм-конкурентов.

Таким образом, среди такого обилия производителей иногда достаточно сложно выбрать достойный бренд, поэтому особенно важно и нужно обращать внимание главным образом на характеристики продукта и условия его эксплуатации.

Приблизительный алгоритм действий при установке светодиода

Если есть хоть малейшие познания в электрике и был опыт установки любых ламп, можно светодиод попробовать установить и самому. Для начала нужно убедиться в работоспособности ламп. Последовательность действий должна быть следующей:

• изучение технических характеристик и подсчёт, сколько вольт потребляет один светодиод;
• составление схемы подключения с учётом напряжения;
• вычисление потребляемой мощности электроцепи;
• далее нужно подобрать блок питания, который бы подошёл по мощности, это также может быть и драйвер;
• на ножках светодиода указана полярность, к которым нужно припаять провода;
• подключение блока питания;
• установка диодов и их закрепление;
• если всё в порядке, необходимо измерить такие характеристики, как количество потребляемой энергии, нагрев, электроток;
• корректировка электротока;
• прогрев в течение получаса – чтобы ничего не случилось при первоначальной установке и для того, чтобы предупредить перегрев, светодиоды лучше покупать на подложке в форме звезды.

В процессе эксплуатации, особенно, если это продукция китайского производства, иногда необходима замена светодиодов. Чем обращаться к специалистам, замену можно выполнить самостоятельно при наличии нужных инструментов. Раскрутив лампу, с помощью цифрового мультиметра прозванивают диоды. Они, в свою очередь, слабо подсвечиваются, и некоторые из них могут не работать. Ненужные диоды отпаивают и меняют на новые. Конечно, это происходит, когда запасные светодиоды есть в наличии, для этого можно взять старую лампу.

На сегодняшний день популярным дополнением является программа «Ардуино». Светодиод, подключая к нему, можно заставить мигать. Плата «Ардуино» имеет много возможностей, вводы-выводы, а также к ней можно подключить практически любое устройство. Эта программа способна принимать сигналы от различных устройств, что и заставляет воздействовать на них. Это лёгкая и удобная среда для программирования, с которой несложно справиться даже обычному пользователю.

Выбор светодиодов для автомобиля

Автовладельцы всё чаще переходят на новый тип освещения в своей машине. Это действительно хорошее решение не только в плане режима работы, но и относительно внешнего вида автомобиля. Авто значительно преобразится, привлекая взгляды проезжающих мимо водителей. Освещением светодиодного типа можно смело заменить все лампы, которые используются в автомобиле.

Как выбрать габариты и свет для передних стоп-сигналов?

Большая часть автопрома применяет лампы без цоколя, устанавливаемые в проёме между передними фарами. Преимуществом светодиодов является их стойкость к любым температурам, так как они находятся вблизи от главной осветительной лампы, возможен перегрев кристалла и преждевременный его выход из строя. Ввиду этого, при выборе освещения необходимо обратить внимание на дополнительную защиту светодиодов – наличие стабилизатора электротока.

При выборе ламп нужно обратить внимание на их серию, допустим, серия SF хоть и не имеет стабилизатора, вполне подходит для автомобиля, так как имеет большое количество диодов и работает в широком диапазоне, отлично освещая пространство.

Нужно также обратить внимание на размеры лампы, так, указанный пример SF – достаточно большое устройство. Нужно хорошо все продумать перед покупкой освещения.

Популярной также является серия для габаритов — СМД, которая имеет отличные характеристики, но и стоит немалых денег.

Заднее освещение автомобиля

Задние стоп-сигналы принято оборудовать цокольными двухконтактными светодиодами. Наиболее популярные серии: МСД, 14НР и 3х1W. Они имеют несколько различный режим работы, отличаются количеством диодов. Но все имеют достаточно высокие показатели. Эти светодиоды являются яркими, обеспечивают насыщенный свет и долговременный срок службы.

Самые доступные по стоимости – лампы серии SF.

Светодиоды для салона

Перед выбором ламп для салона необходимо определиться с типом его освещения и величиной плафона.

В салон нужно подбирать лампу фестонного типа – это продолговатые устройства, размером 31-41 мм. Выделяют 3 вида светодиодов для салона.

1. Устанавливаются в разъём плафона вместо старой обычной лампочки. По размеру такие светодиоды практически идентичны обычным осветительным приборам, они применяются при невозможности из-за небольшой величины плафона использовать другую лампу.
2. Светодиоды большего размера, чем стандартная лампочка. Перед установкой нужной убедиться, подойдёт ли такое устройство под плафон. Благодаря большему размеру, увеличивается и количество диодов в лампе. Таким образом, освещение становится значительно ярче обычного.
3. Матрицы, вмещающее большое количество диодов. Если плафон достаточно большой и может вместить прямоугольную матрицу, то этот тип освещения будет наиболее ярким и насыщенным.

В салонном освещении используются лампы типа SF или СМД.

Кроме того, в автомобилях широко применяется замена противотуманных фар на лампы со светодиодом. Особое внимание стоит обратить автолюбителям, желающим выделиться среди других, на подсветку светодиодной лентой и на «ангельские глазки».

Подводя итог

Светодиод – это отличная альтернатива старым лампочкам, которая помогает решить проблему недостаточного освещения помещения. Даже при большей стоимости, чем обычная лампа, это отличное капиталовложение, так как светодиод способен служить не один год и дарить яркий свет дому и автомобилю.

fb.ru
