Гидрострелка из полипропилена для отопления своими руками: Гидрострелка из полипропилена своими руками.

Гидрострелка для отопления из полипропилена своими руками, расчет, устройство, схема, обвязка гидрострелки с котлом

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Им приписывают множество «чудодейственных» свойств и функций. Но цель данной статьи – не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой.

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

• низкоуглеродистая сталь;
• нержавеющая сталь;
• из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90—95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

• число патрубков для подключения всех контуров;
• диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

• S – площадь сечения трубы, м2;
• G – расход теплоносителя, м3/ч;
• ʋ – скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы. Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

Гидрострелка своими руками — гидрострелка из полипропилена для отопления

Во время проектирования системы отопления для помещения, которое вы собираетесь прогреть, чтобы в нём было уютно, тепло и сухо, необходимо решить, при помощи какого устройства вода будет равномерно распределяться по всем трубам и радиаторам. Для небольшого дачного домика или гаража этот вопрос не стоит. Отопительные системы там практически всегда делаются одноконтурные, не требующие вспомогательных приспособлений. Однако если поставлена задача обогрева многокомнатного коттеджа, имеющего два, а то и три этажа, с тёплыми полами и несколькими контурами, то гидрострелка, своими руками собранная и вмонтированная в систему отопления, необходима.

Содержание

• 1 Назначение гидрострелки
• 2 Как работает гидрострелка
• 3 Как сделать гидрострелку своими руками
• 4 Установка
  • 4.1 Гидрострелка из полипропилена
  • 4. 2 Обвязка с котлом
  • 4.3 Гидрострелка с коллектором
• 5 Некоторые итоги

Назначение гидрострелки

Гидрострелки

Предназначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательные. Зависит это от конструкции прибора. Основная заключается в том, чтобы корректно распределять потоки теплоносителя. Необходимость в этом может возникнуть при следующих ситуациях:

• В отопительной системе, работающей от одного нагревательного прибора, и имеющей два или больше контуров, требующих разного расхода теплоносителя. Особенно, если второй контур больше основного. Увеличивать интенсивность работы котла в этом случае абсолютно нерентабельно. Это приведёт не только к необоснованному расходу топлива, но и значительно снизит срок службы нагревательного прибора. Не говоря уже о том, что в помещениях, отапливаемых основным контуром, будет попросту слишком жарко.
• В отопительной системе несколько разных контуров. Радиаторы, тёплые полы и так далее. Гидрострелка позволит работать им всем, не оказывая негативного влияния друг на друга, а при отключении одного из них, остальные продолжат свою работу без излишних нагрузок и термических ударов.
• В отопительной системе несколько контуров, каждый из которых работает при помощи циркуляционного насоса. Гидрораспределитель обеспечит их работу, независимо друг от друга.
• В отопительной системе несколько нагревательных котлов.
• Так же гидрострелка даёт возможность отключения одного контура, независимо от остальных. Например, чтобы провести какие-то ремонтные работы.
• Гидрораспределитель сглаживает теплоудары при запуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые из-за резких перепадов температуры могут прийти в негодность.

Вспомогательных функций всего две, но и они играют очень важную роль:

• Гидрострелка даёт возможность стравливать воздух из отопительной системы, через специально установленный клапан.
• Так же она служит накопителем для ржавчины, накипи и других видов отложений, которые благодаря ей же легко удаляются.

Как можно понять, гидрострелка своими руками вмонтированная в систему отопления – вещь очень полезная, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, без отключения котла.

Как работает гидрострелка



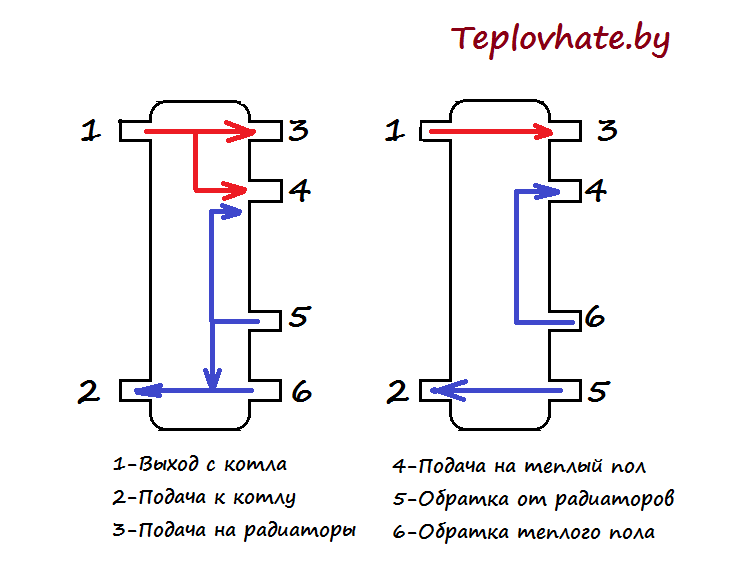

Схема устройства гидрострелки

Гениальность этого устройства в том, что все процессы смешивания в ней холодного и горячего потока происходят естественным образом, только по законам физики. И ещё в том, что основные свои функции она выполняет только при запуске системы и каких-либо нюансах, возникших во время работы. В остальное время она служит лишь как накопитель лишнего воздуха и вредных отложений. Правда, в большинстве случаев, так называемый, спокойный режим работы можно наблюдать не так часто. Добиться одинакового прогрева всех контуров достаточно сложно, так что наличие гидрораспределителя более чем оправдано.

Чтобы было понятно, приведём пример работы гидрострелки для отопления сделанной своими руками, во время первого запуска системы. После запуска обогревательного котла, холодная вода начинает циркулировать в трубах, подгоняемая циркуляционными насосами. Попадая в гидрострелку, более тёплая вода поднимается вверх, а холодная опускается вниз к котлу, где нагревается и вновь отправляется в систему. Согласитесь, всё довольно просто и вполне понятно. Но при всей этой простоте прибор сообщает системе следующие преимущества:

• Корректное давление в системе.
• Автоматическое распределение температурных потоков в нужном направлении.
• Сглаживание гидроударов.
• Отключение одного контура независимо от остальных.
• КПД нагревательного котла повышается, что приводит к экономии топлива.

Ну, и уже упоминавшиеся воздушный клапан и кран для слива отходов.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

• W – мощность котла.
• Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

• Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
• Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
• Сверху приваривается заглушка с отверстием под воздушный клапан.
• Снизу заглушка с отверстием под сливной кран.
• В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
• Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
• Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Установка

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

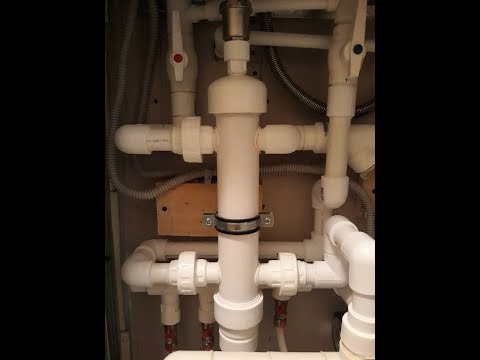

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические.

Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

• Полипропиленовая труба соответствующего диаметра.
• Тройники, количество которых зависит от количества отопительных контуров.
• Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

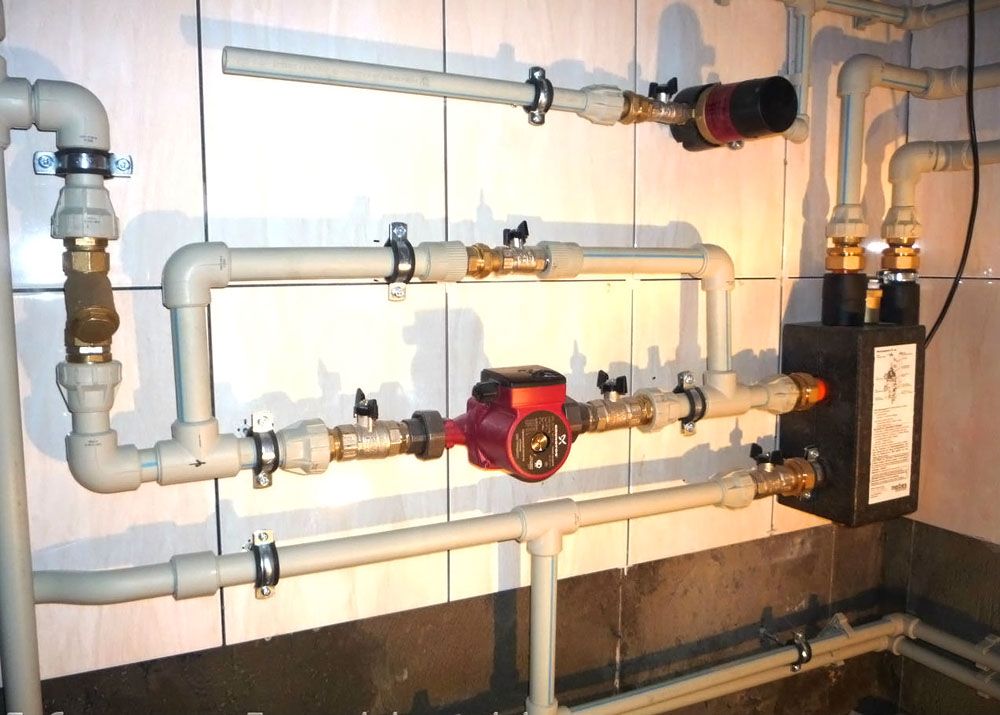

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.

Гидрострелка для отопления: изготовление и применение

Гидрострелка пригодится в сложной системе отопления с насосами в контурах. Без нее они будут оказывать влияние друг на друга, и давление в точках подключения к главной магистрали окажется не постоянным, система станет малопригодной для жильцов. Чтобы нормализовать работу сложной системы применяется гидрострелка. Как ее сделать самостоятельно и как установить – вот основное, что нужно при создании отопления в доме.



Как работает гидрострелка

Гидрострелка представляет из себя отрезок трубы большого диаметра с подключениями для трубопроводов. Это простое решение по выравниванию давления для всех потребителей от котла. К гидроразделителю можно подключить множество контуров  для всех их давление в точке подключения окажется приблизительно одинаковым и заметное взаимное влияние исчезнет. Развязка всей системы достигается всего лишь применением куска полой трубы, к которой с одной стороны подключен котел (подача и обратка), а на противоположные патрубки, которых может быть много – контура системы отопления со своими насосами.



Нужен ли в системе отопления гидроразделитель

Но далеко не во всех домах нужен подобный монтаж. Если система минималистично – классическая, в ней присутствует радиаторная ветвь, с подключением параллельно теплых полов со своим насосом, и бойлера ГВС, то гидрострелка не нужна вовсе. Но включение одновременно в работу еще одного контура со своим насосом, например, вспомогательного котла, оранжереи, гаража, подогрева бассейна, (как подогреть бассейн на улице) уже потребует выравнивания давления для всех потребителей от котла — потребуется гидроразделитель.



Наглядный пример эксплуатации

Жидкость в самой гидрострелке всегда будет двигаться в каком то направлении или сверху вниз или наоборот. Это зависит от того где больше расход (производительность насоса) – в контуре котла или в других контурах.

• Ситуация которой не бывает на практике – жидкость в гидрострелке не движется – подача из котла вся разбирается потребителями. Обратка от потребителей – вся в котел.

• Требуемый режим работы гидрострелки – насос котла сильнее, его подача частично уходит на обратку.

• Недопустимый режим – потребители захватывают свою обратку (жидкость движется вверх), система остывает, котел перегревается.

• Аварийный режим – котел работает сам на себя через гидрострелку.





Как узнать диаметр и другие размеры гидрострелки

Никаких секретов с расчетом гидрострелки нет, все просто, жидкость в ней не должна двигаться слишком быстро.  Это, достигается не только примерным равенством расходов в контуре котла и потребителей, но и увеличением диаметра самой гидрострелки. Чтобы узнать диаметр трубы гидроразделителя можно «побарахтаться» с формулами s = W / 3600 ʋ, где: s – площадь сечения трубы, м2; W – расход теплоносителя, м3/ч; ʋ — скорость движения жидкости, принимается 0. 1 м/с. Тогда диаметр трубы будет равен d = √ 4s/π.

Но проще — взглянуть на фирменный образец в магазине под определенную мощность котла, и скопировать его в домашних условиях.

Оказывается, что конструкции примерно одинаковые, и если диаметр подключаемых трубопроводов 1 дюйм, то рекомендуемый диаметр самой гидрострелки – около 3 дюймов (не менее 3 диаметров подключений) – 70 – 90 мм. А рекомендуемое размещение патрубков и конструкция гидрострелки показана на рисунке. При этом запас по мощности — до 75 кВт.



Примеры размеров для изготовления

Диаметр и высота гидрострелка на 50 кВт из круглой трубы — диаметр и высота.

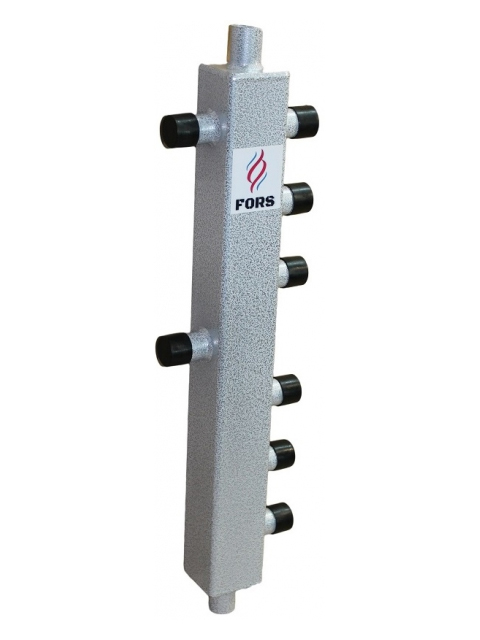

Гидроразделитель из квадратной трубы для систем мощностью до  75 кВт, приведены размеры

Размеры для изготовления гидрострелки в мощные системы до 100 кВт



Дополнительные полезные функции

Гидрострелка выступает к тому же неплохим сепаратором, вверху у нее будет скапливаться выделяемый при резком замедлении движения жидкости (росте давления) воздух, а внизу будет оседать шлам. Поэтому вверху оборудуется автоматический воздухоотводчик, внизу – промывной краник.



Как изготовить в домашних условиях из полипропилена

Сейчас на рынке предлагаются относительно дешевые гидрострелки из полипропилена. Почему бы подобное не сделать самостоятельно, ведь полипропилен легко сварить дешевым паяльником. Правда понадобится насадка под трубу диаметром 75 мм (внутренний диаметр 61,2)  или 90 мм и сама труба из полипропилена и тройники к ней.

Тройники свариваются между собой через короткие отрезки трубы, согласно рекомендаций выше. Во все отводы вваривются переходники на 1 дюйм или ¾ по необходимости и все — гидрострелка для домашнего отопления готова.

Все хорошо, но подобное не сочетается с выкидывающим раскаленный пар твердотопливным котлом – желательно делать из металла. Как сделать гидрострелку из стальной трубы – можно увидеть в фильме

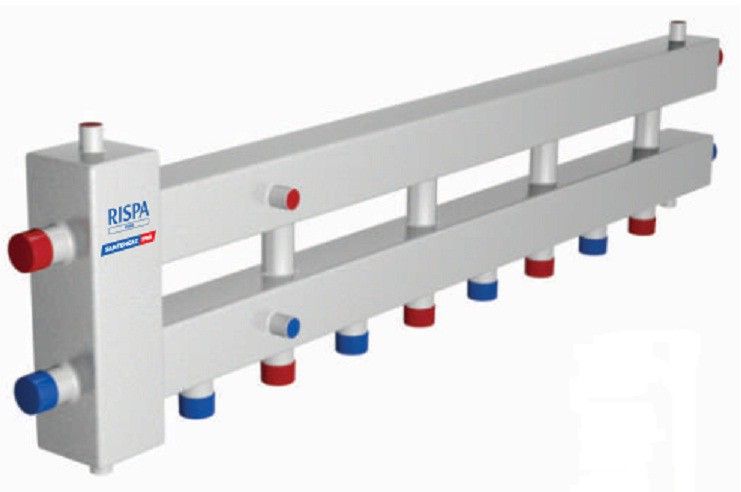

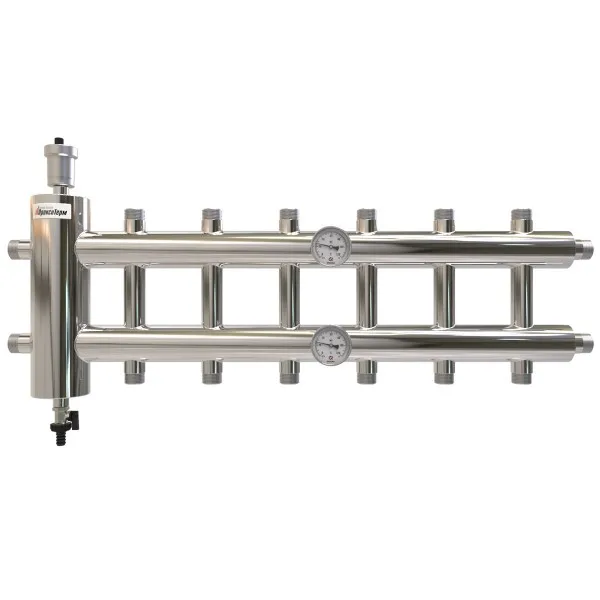

Коллектор Север М4 с гидравлической стрелкой на 4 контура до 70кВт на отопление купить по низкой цене на dalexa.

ru

Проблемы старой техники

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, а именно вместо этого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Эти устройства были просто сняты с котлов с насосами, в результате чего они были установлены на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такого демонтажа его составных частей, при первом включении отопления на, даже отдельные секции котла могут лопнуть, не выдержав такого перепада температур.

находки

В этой статье мы рассмотрели различные способы изготовления водяной стрелы своими руками. Первые, стальные, широко востребованы специалистами благодаря своей прочности и функциональности. Во-вторых, полипропиленовые стрелы дешевле. Однако они не так надежны, как металлические (могут сломаться от перепада температур).

Устройство гидравлической стрелы в разрезе одинаково в большинстве самоделок. Более совершенное устройство имеет гидравлические стрелы, выпускаемые специализированными компаниями. Что касается альтернативы, то опять же стоит обратить внимание на продукцию производителей. В любом случае исходите из своих ресурсов и приобретенных навыков, но помните, свободная пара часов может превратиться в день или неделю.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее отделяет котел непосредственно от остальной системы отопления. Так, например, гидрострелка с коллектором (приведена схема изготовления) может обеспечить один насос в котле, а в системе устанавливается еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно просто. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим лишь основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которой сделан гидропистолет (гидроразделитель). Расчет гидравлической стрелки позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше использовать для его изготовления.

Для чего она предназначена

В первую очередь конструкторы стараются исходить из того, что стрела предназначена именно для отделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле ее будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется обеспечить объект на 1000 м2, а именно такое оборудование примерно рассчитано на такой средний обогрев область.

В связи с этим необходимо устанавливать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — об этом далее в статья). При этом стоит отметить тот факт, что столь мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелкой в ​​комплекте или, по крайней мере, имеется достаточно точная инструкция по ее подключению.

Если брать котлы меньшего размера, то с ними в принципе та же история, но в этом случае придется делать свой.

Водяной пистолет из полипропилена своими руками

Другим популярным материалом, используемым при изготовлении водяных стрелок, является полипропилен. Об этом мы уже рассказывали в материале коллектор отопления своими руками. С точки зрения эксплуатации полипропилен уступает стали. Все-таки в его основе полиэтилен, пусть и особой прочности, но обладающий свойством плавиться при высоких температурах. В системах отопления параметры меняются постоянно, и если это происходит быстро и неожиданно (по разным причинам), то поломок не избежать.

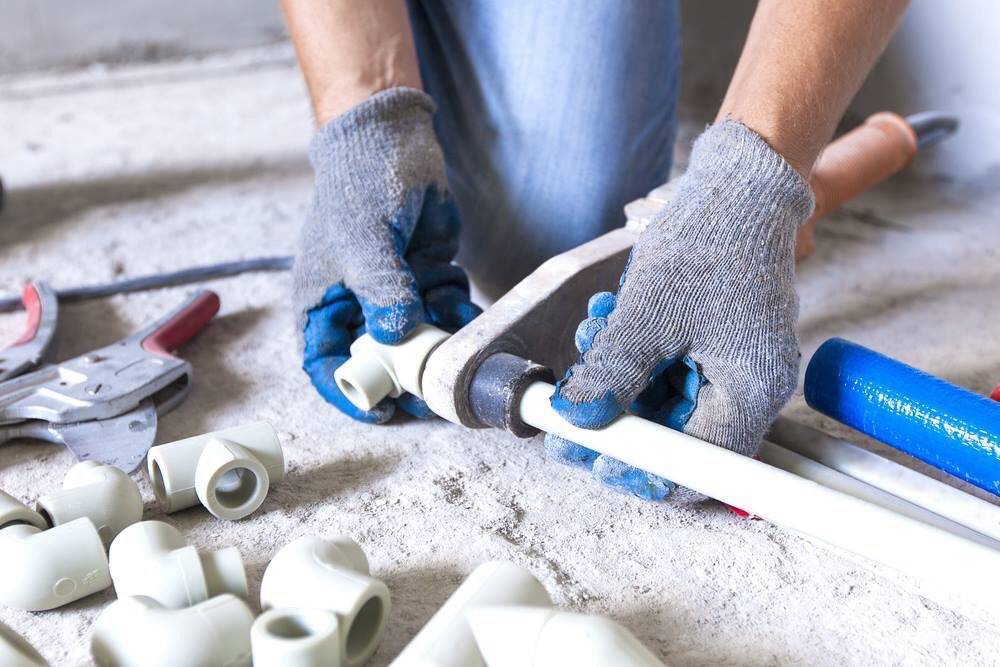

Кроме того, есть нюансы при сварке полипропилена.

Труба также подбирается по правилу трех диаметров, что часто приводит к сложностям, особенно в системах отопления большой мощности. В связи с этим в маломощных домашних котлах обычно монтируют полипропиленовую гидравлическую стрелку.

Часто в котельных можно встретить комбинированный вариант — стальная гидравлическая стрела и полипропиленовые коллекторы. Не забывайте, формулировка названий у разных мастеров и производителей разная. Гидрострелки часто фигурируют в видеоуроках, хотя на самом деле у нас обычные гребенки.

Себестоимость полипропиленовой гидравлической стрелы около 1000 рублей при наличии всей арматуры и сварочного аппарата.

Где устанавливается

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большого перепада температур при первом пуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные – от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидравлическая стрела. Чертеж и схема котельной в данном случае играют важную роль, так как в зависимости от особенностей отапливаемого объекта нужно подобрать соответствующее оборудование. Единственное, что стоит отметить, так это то, что для различных напольных котлов также необходимо использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на это разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет монтироваться на стену. При этом необходимо правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальное изготовление коллектора обогрева гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос с котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что вряд ли получится сделать эту процедуру. Именно в таких ситуациях соединение между котлом и коллектором становится идеальным решением.

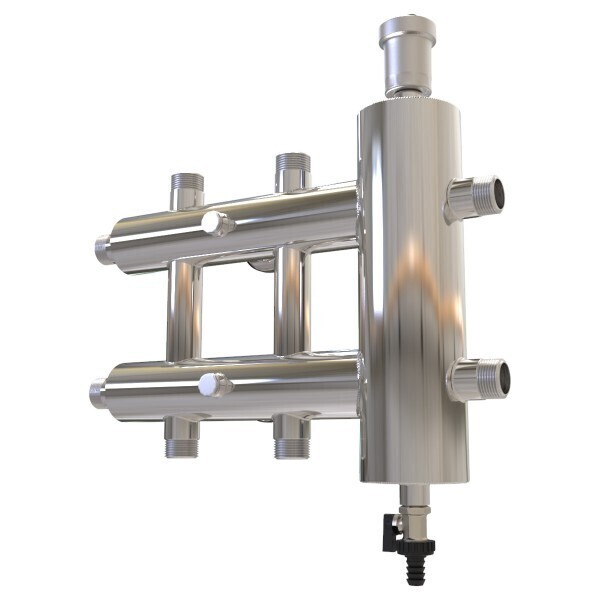

Характеристики коллекторов отопления из нержавеющей стали

Коллекторы отопления отвечают за разделение и распределение теплоносителя. Первый обеспечивает гидрострелка … Вертикальная конструкция сообщается с котлом через входное и выходное соединения. Именно в нем смешиваются жидкости первичной и вторичной линий. Таким образом поддерживается температурный баланс. Горячая и холодная вода смешиваются, образуя новый поток, безопасный для системы.

Внутри стрелы установлен сепаратор , он также изготовлен из нержавеющей стали. Необходим для очистки охлаждающей жидкости. Дело в том, что, циркулируя по контурам, жидкость скапливается в себе различные примеси и воздух. Посторонние вещества негативно влияют на работу устройств. Механические частицы забивают клапаны, отводы и другие движущиеся части, а пузырьки воздуха провоцируют процессы окисления. Чугунные теплообменники начинают ржаветь. Как правило, этот процесс необратим.

Как осуществляется установка в такой ситуации?

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

• Два контура теплого пола.
• В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В этом случае нет ничего сложного в том, как нарисовать схему коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Как выбрать распределительный коллектор?

Гребни имеют схожую конструкцию — имеют стандартные дульные нарезы и диаметры отверстий. Подключение может осуществляться с использованием нескольких видов трубопроводов и фитингов. Разница может заключаться в допустимом количестве фурнитуры – оно варьируется в пределах 2-12 штук. Гребни можно легко сгруппировать вместе, чтобы обеспечить необходимое количество изгибов.

Коллектор распределительный отопительный, предназначенный для обслуживания теплых полов

В распределительных коллекторах, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы регулирования интенсивности и температуры рабочего потока на каждом ответвлении. Эти устройства могут быть ручными или автоматизированными. В случае с радиаторами в таких элементах нет необходимости, так как управление можно вести непосредственно на каждой батарее.

На выбор может повлиять материал основы:

• коллекторы из нержавеющей стали продаются в высоком ценовом сегменте, но цена оправдана качеством — изделия имеют самый большой срок службы среди аналогов. Гребенки выдерживают повышенное давление, снабжены воздухоотводчиками, торцевыми гайками для обслуживания шарового крана, регулирующей арматуры;
• недорогие полимерные изделия отличаются недостаточной прочностью, их нецелесообразно применять в системах отопления, так как они не имеют необходимых показателей теплового расширения;
• наиболее популярны латунные серии — недорогие и при этом функциональные.

При наличии определенных навыков собрать распределительный коллектор можно самостоятельно, но в случае использования металла необходимо минимизировать вероятность попадания ржавчины в систему.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которая будет у вашей гидравлической стрелы. Как рассчитать мощность, нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить резьбу в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях целесообразно уменьшить суммарную мощность покупаемой техники по мощности до двух раз, так как, например, не в каждом доме нужны приборы на 80 кВт, и в таких случаях вполне оптимально будет оставить оборудование мощностью 40 кВт и более.

Как устроить

Некоторые, кто использует схему изготовления гидравлической стрелки своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что монтаж этого устройства на коллекторе также является хороший вариант, который в конечном итоге позволяет добиться законченного и гармоничного дизайна, который в дальнейшем будет удобен в использовании, проверке и обслуживании.

В этом случае котел может быть установлен примерно за три метра до точки установки стрелки, при этом подающая и обратная линии котла могут быть смонтированы через пол, если в доме есть пирог напольного отопления. В остальном принципиальных отличий в том, где будет крепиться ваша стрела, нет, а главное в этом случае установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы отопления (схема/расчет выше), в которой котел установлен без предохранительного клапана, то рекомендуется к верхней части устройства приварить дюймовую резьбу для монтажа специальной предохранительной группы .

Также рекомендуется наварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для установки термометра. В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко следить за состоянием системы отопления.

Назначение гидравлической стрелы

Гидрострелы
Назначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательную. Это зависит от конструкции устройства. Главное из них – правильно распределить потоки теплоносителя. Необходимость в этом может возникнуть в следующих ситуациях:

• В системе отопления, работающей от одного отопительного прибора, и имеющей два и более контура, требующих разных расходов теплоносителя. Особенно, если второй контур больше основного. В этом случае увеличивать интенсивность работы котла абсолютно невыгодно. Это не только приведет к лишнему расходу топлива, но и значительно сократит срок службы отопителя. Не говоря уже о том, что в помещениях, отапливаемых магистральным контуром, будет просто слишком жарко.
• Система отопления имеет несколько различных контуров. Радиаторы, теплые полы и так далее. Гидравлическая стрелка позволит всем им работать, не оказывая негативного влияния друг на друга, а если один из них будет отключен, то остальные продолжат свою работу без лишних нагрузок и термоударов.
• Система отопления имеет несколько контуров, каждый из которых работает с циркуляционным насосом. Гидравлический клапан обеспечит их работу независимо друг от друга.
• В системе отопления несколько котлов.
• Также гидрострелка дает возможность отключать один контур независимо от остальных. Например, провести какие-то ремонтные работы.
• Гидрораспределитель гасит тепловые удары при пуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые могут прийти в негодность из-за резких перепадов температур.

Вспомогательных функций всего две, но они тоже играют очень важную роль:

• Гидрострелка позволяет стравливать воздух из системы отопления через специально установленный клапан.
• Также служит накопителем ржавчины, накипи и других видов отложений, которые благодаря ему легко удаляются.

Как вы понимаете, гидравлическая стрела своими руками, вмонтированная в систему отопления, очень полезная вещь, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, не выключая котел.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в этом случае нет ничего сложного в том, чтобы сварить полноценную гидрострелку самостоятельно. Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и конкретного шаблона нет. Устройство гидравлической стрелки каждый специалист видит по-своему, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрела представляет собой некую металлическую емкость, к которой приварены трубы, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встроены потребительские трубы.

Опционально можно использовать патрубки для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней части установлен отводной патрубок, обеспечивающий удаление различного шлама и грязи. Кроме всего прочего, в каком-то месте можно поставить и трубу для подпитки воды в систему.

Как сделать распределительный коллектор отопления своими руками?

Конструкция изделия основана на количестве используемых отопительных контуров. Необходимо учитывать расположение отопительного котла, специфику форсунок, особенности отопительных и косвенных контуров, планы возможного увеличения их количества в будущем, точки теплораспределения.

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы — на подачу и обратку. Необходимо будет отметить дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заливной клапан, подпиточный клапан.

Следующий шаг — пространственное моделирование. Придется разобраться со спецификой подключения труб к коллектору, обычно на концах формируются отводы для косвенного нагрева и подключения к твердотопливному котлу, для электрических и газовых настенных котлов патрубок обрезается сверху . Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровка). Между соседними трубами нужно выдерживать расстояние 10 см, как показывает практика, максимум 20 см.

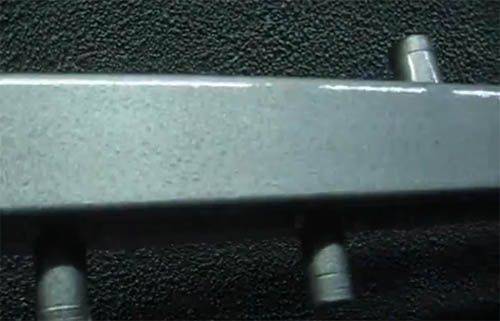

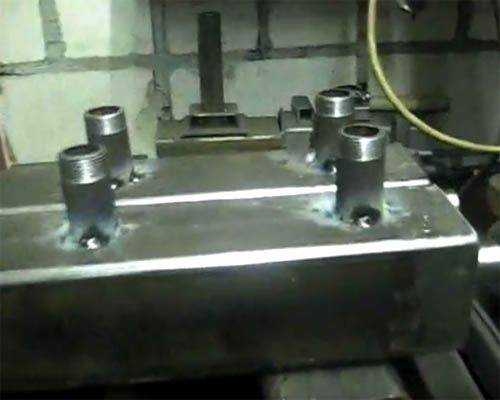

Наиболее удобный материал для самостоятельной сборки гребенки – квадратный или обычный профиль трубы. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью бензореза делаются отверстия, в которые в дальнейшем будут врезаться патрубки. В эти посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки крепятся сваркой — сначала черновой, вторым способом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для подвешивания расчески на стену. Стыки необходимо очистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно монтировать на подготовленное место и подключать к входным, выходным цепям. В результате формируется эффективный инструмент, способный полностью согласовать сложную систему отопления частного домовладения.

Первое правило

Самое главное правило, которое необходимо соблюдать всегда, это так называемое «правило трех диаметров», то есть диаметр устанавливаемой вами гидрострелки должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

• отделить шлам от системы;
• удаление газов;
• уравнять гидравлическую разницу;
• подача нагретой воды в котел с целью обеспечения его большей долговечности.

Многие предпочитают сэкономить и сделать своими руками гидравлические стрелы из полипропилена, но на самом деле это абсолютно неправильное решение, принятое в основном людьми, мало понимающими в особенностях работы подобного оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой техники и действительно будут эффективно показывать себя на протяжении всего срока службы такой системы.

полипропиленовый распределительный объект своими руками, коллекторная система и группа, гребенка

Важнейшим условием правильного функционирования системы отопления является полное отопление всех помещений в доме. Гораздо проще отвести воду от одного котла в разные комнаты, чем в каждую ставить новый бойлер. Он служит для распределения тепла и служит коллектором, с помощью которого также можно регулировать температуру.

Устройство и назначение

Коллектор объемный гребенчатый.

Работает так:

• поступает вода;
• через специальные выходы проводится по трубам.

Аналогично работает коллектор, собирая охлажденную воду из нескольких труб в одну и затем перенаправляя ее в общий котел. К такой группе можно подключать в сборе разные отопительные приборы, независимо от их технических параметров.

Размер распределительного коллектора зависит от количества контуров — соединяющих его труб. В подавляющем большинстве случаев наибольшее число контуров равно 12. Тогда коллектор состоит не из одной гребенки, а из двух — по 6 контуров в каждом. При необходимости получения большего количества контуров или одинарной, а не двойной гребенки некоторые производители занимаются изготовлением коллекторов на заказ.

Принцип работы

Отопительный агрегат можно подключать как к классическим радиаторам, так и к «теплым полам». Разница будет только в расположении коллектора, а не в принципе работы. Итак, коллекторная система в любом случае служит для распределения потока воды на все отопительные приборы, а достигается это своеобразной коллекторной конструкцией и присоединением к ней впоследствии труб.

Важным ограничением является необходимость поддержания температуры. Не должен существенно меняться, попадая в трубу. Например, для системы «теплый пол» будет достаточно температуры 40–50 градусов, а для радиаторов 70–80 градусов. Коллектор должен быть рассчитан на температуру не ниже соответствующей. При одновременном подключении и к радиатору, и к «теплым полам» должна быть возможность разбавлять горячую воду холодной или иным образом снижать температуру внизу, не влияя на общий расход.

Достоинства

Коллекторный метод имеет своих поклонников как среди профессионалов, так и среди простых людей.

Это связано с теми положительными качествами, которые гарантирует данный способ обогрева.

• Тепло распространяется равномерно. Априори предполагается, что температура при входе в трубы из коллектора не падает. При этом достигается равномерный нагрев и поддержание температуры во всех приборах, подключенных к системе. При этом всегда есть возможность понизить температуру, если это необходимо.
• Возможность настройки. При желании можно не только регулировать температуру, но и полностью отключить любую из веток. Например, если одна из комнат не нуждается в отоплении, то можно просто отключить радиатор, предотвратив тем самым холостой выброс тепла. Это особенно удобно, если вы живете в большом доме, например, в 3-х этажном особняке, и не всегда используете все комнаты. Регулировка осуществляется из коллекторного шкафа.

• Простота ремонта. При выходе из строя какой-либо из частей системы не придется отключать всю систему (это не поломка самого коллектора). Достаточно будет перекрыть подачу тепла к поврежденной ветке.
• Эстетическая привлекательность. Подключив коллектор, вы получаете возможность разместить трубы где угодно, а не только над радиатором. Многие пользуются этим обстоятельством и делают трубы скрытыми, пряча их под плинтусом или за фальшстеной.

недостатки

Помимо всех перечисленных достоинств, гидроколлектор имеет недостатки.

• Высокая цена. Даже выбирая модель от не именитого производителя, вы все равно тратите большие деньги, так как термоколлекторы изготавливаются из высокопрочной стали. Монтаж обычных труб намного дешевле. Но также стоит помнить, что необходимо будет приобрести дополнительную фурнитуру, что тоже достаточно дорого.
• Обязательное условие — наличие циркулярного насоса. Любые коллекторные системы работают только с ним. Это значительно увеличивает стоимость электроэнергии.
• Большое количество труб. Коллекторная система подразумевает наличие ответвлений на каждый нагреватель. Следовательно, количество труб будет увеличиваться соответственно количеству отопительных приборов. Многим сложно установить такую ​​систему, не говоря уже о том, что это довольно трудоемкое занятие.

Все эти нюансы – резонный повод задуматься о целесообразности установки коллектора на отопление, особенно если речь идет о многоквартирном доме.

Виды

На сегодняшний день существует большой выбор различных коллекторов. Они отличаются не только техническими особенностями, но и типом компоновки и материалами. Каждый современный агрегат оснащен воздухоотводчиком, предназначенным для выпуска пузырьков воздуха, из-за чего эффективность обогрева сильно снижается.

По техническим характеристикам тепловые коллекторы делятся на пять типов , и некоторые из них подходят только для установки специалистами. Необходимо учитывать этот факт, прежде чем выбрать один из сортов. А еще нужно помнить, что возможны комбинированные варианты, объединяющие два и более вида. В данном случае речь идет о гидравлических системах.

Солнечная

Интересно, что солнечные коллекторы, позволяющие значительно сэкономить на электроэнергии, работают не только в погожие ясные дни, но и в ненастные, пасмурные. Под открытым солнцем они могут нагреваться до 80-90 градусов — температура почти равна температуре подающего котла.

При должной сноровке солнечный коллектор можно изготовить самостоятельно, вооружившись инструментами и материалами. К покупке готовые модели, работающие от солнечного тепла, предлагаются крайне редко. Ни у одной известной фирмы в арсенале таких моделей нет.

Такие коллекторы вакуумные.

Теплопередача происходит не через воду, а с помощью антифриза.

Hydro Arrow

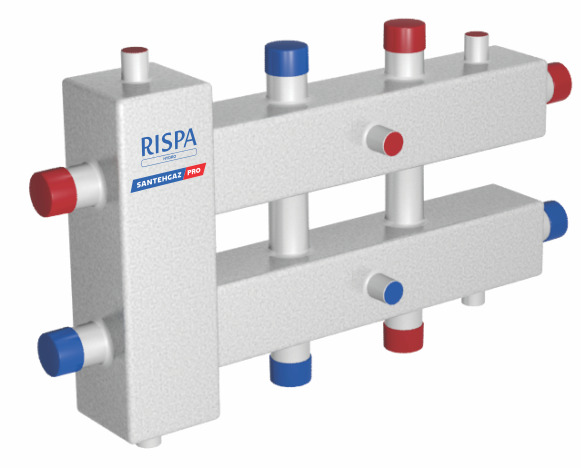

Когда говорят о резервуарах с гидравлическим переключателем, имеют в виду распределитель потока. Такие дополнения нужны, если предполагается большое количество ответвлений и контуров. В основном такие ситуации встречаются на крупных объектах.

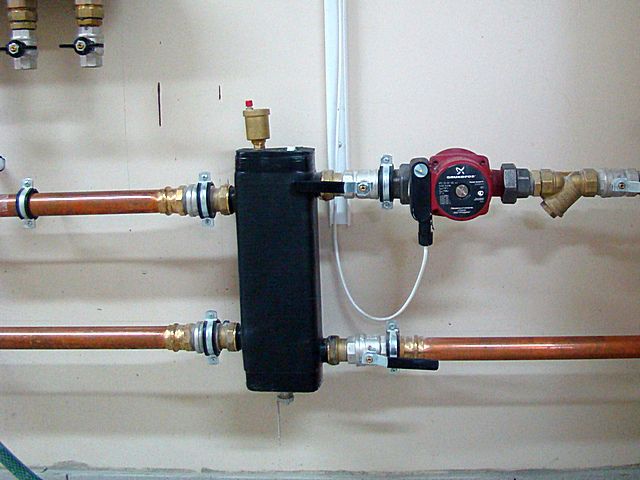

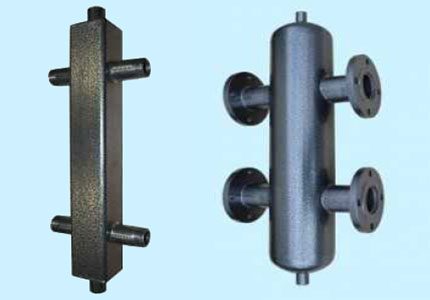

Гидравлический стрелок, также называемый гидравлическим разделителем, необходим для балансировки всей системы. С ее помощью получается уравнять давление и температуру, тем самым обеспечить подходящую температуру между подачей и обраткой. С помощью гидрострелки можно даже смешивать потоки, если это необходимо.

Использование гидроразделителя в простых системах нерационально. Он нужен только для сложных. Если речь идет о заводских коллекторах такого типа, то они дополнительно снабжаются специальным патрубком для мусора и воздуха, за счет чего повышается КПД всей системы отопления.

Распределительный

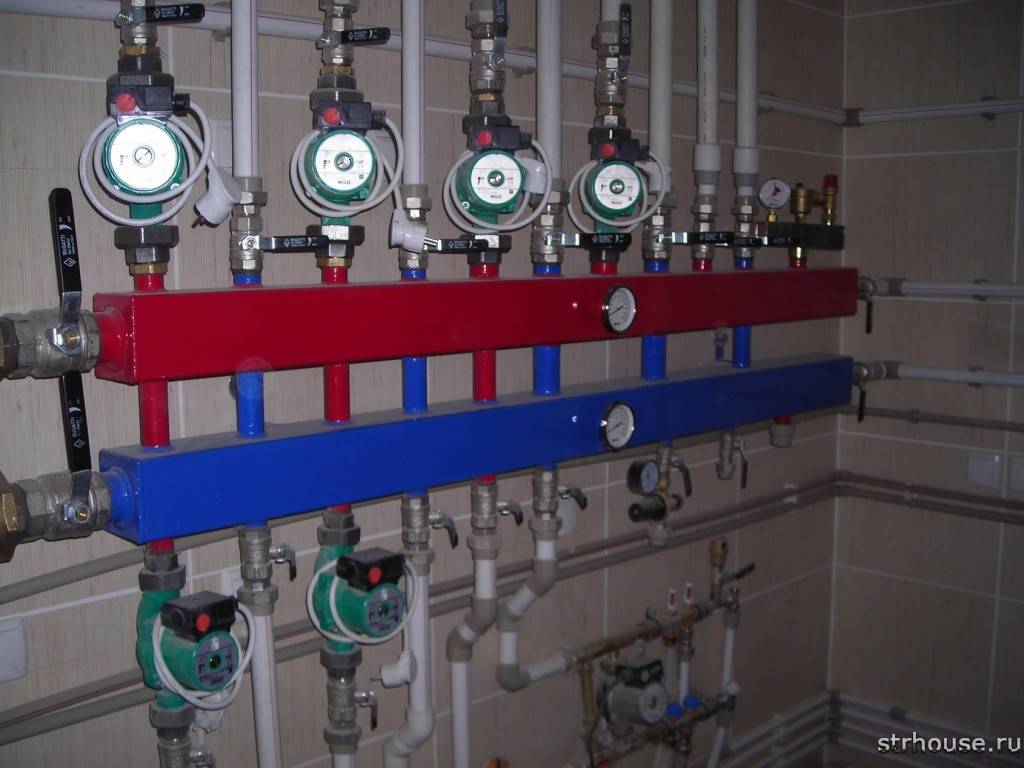

Собственно, каждый из описанных коллекторов, служащий для распределения потоков воды, является распределительным. Это общее название для всех, но часто можно увидеть «распределительный коллектор» как отдельный вид.

Здесь две расчески. Один подключается к котлу или другому источнику тепла, а второй подается обратно. Следует отметить, что схема подключения здесь параллельная, а не последовательная, так что изменение температуры в одной из ветвей не влияет на температуру в остальных.

Копланарный коллектор также является подвидом разводки, однако копланарность достигается простой установкой двух независимых блоков рядом друг с другом.

Простые

Простые системы не имеют дополнительных элементов управления или регулировок. В самом примитивном варианте можно представить простую систему на примере трубы с несколькими отверстиями-ответвлениями. Нет возможности следить за температурой, но при необходимости можно будет полностью отключить каждую из ветвей.

Enhanced

Такие системы полностью укомплектованы всем необходимым: регулятором температуры и давления, автоматическими датчиками, дополнительной арматурой.

Если говорить о дополнительных элементах, то наиболее популярными являются:

• датчики для контроля давления и температуры;
• блоки управления подачей воды;
• термостаты для автоматической регулировки давления;
• электронные вентили и смесители для регулирования подачи холодной и горячей воды, благодаря чему получается контролировать заданную температуру;
• воздухоотводчик для выпуска пузырьков воздуха из труб.

Комплектация коллекторных систем может различаться, что влияет на цену и функциональность.

Виды разводки

Для начала следует сказать, что коллекторная разводка уже существенно отличается от всех классических видов. Она гарантирует поддержание одинаковой температуры во всех трубах, при этом отсутствуют потери тепла, а при необходимости, температуру можно искусственно снизить, а то и вовсе отключить отопление.

Радиаторное отопление

В соответствии с архитектурой здания можно прокладывать трубы внизу или вверху помещения. Наиболее предпочтительный вариант – укладка труб снизу, так как в этом случае их можно спрятать под плинтус или под пол.

Радиаторное отопление любого типа является основным источником тепла в доме, в связи с чем нужно помнить об экстремальных температурах. Это 90 градусов. При этом рекомендуемая температура должна быть не менее 70 градусов.

При обогреве большой площади дополнительно рекомендуется ввести гидрострелку. Это связано с необходимостью регулировки давления, потому что бывают сильные перепады. Выровняв давление, можно будет во много раз продлить срок службы труб.

Ниже приведена схема соединения радиатора.

Система «теплый пол»

Этот тип почти никогда не используется как самостоятельный источник отопления, с чем связаны температурные нормы. Так, для теплого пола допустима, если температура составляет 40-50 градусов. Для полноценного обогрева этого, конечно, мало, поэтому обязательно установите радиаторное отопление. Однако обе системы могут питаться от одного и того же коллектора.

Есть несколько ограничений.

• Коллектор должен быть смешанным или универсальным. Только такие модели подходят для того, чтобы к ним подключить и «теплый пол», и радиатор.
• Обязательно наличие терморегуляции. В этом случае получится установить разные температуры для пола и для радиатора.

В связи с перечисленными параметрами лучше всего выбирать коллекторы распределительные.

Материалы

Коллекторы изготавливаются из разных материалов, но важно то, что все они обладают высокой прочностью, будь то латунь или полимеры. Каждый материал хорош по-своему и может применяться в той или иной сфере. Некоторые материалы имеют ограниченный спектр применения, например, если они не переносят высоких температур.

На сегодняшний день наиболее популярны латунные, стальные и полимерные коллекторы. Познакомимся с каждой из разновидностей.

Сталь

Большим спросом пользуются коллекторы из стали повышенной прочности. Это связано с тем, что сталь подходит для изготовления как центральных, так и местных элементов. Сталь не коробится под воздействием высокой температуры. Специальные сплавы не подвержены коррозии, в результате чего срок их службы значительно увеличивается.

Следует учитывать, что изделия из стали имеют свои недостатки. Многие говорят, что цена таких моделей довольно высока из-за высокой материалоемкости и непривлекательной стоимости модернизированной стали.

Есть более демократичные варианты — из «нержавейки», но они не подходят для центрального коллектора, так как температура здесь намного выше. При нагревании эти трубы легко деформируются.

Латунь

Латунные коллекторы пользуются спросом наряду со стальными. Даже специалисты затрудняются указать на явные различия между ними, ссылаясь на то, что все дело только во внешнем виде и стоимости. Ведь по физическим характеристикам латунь близка к «нержавейке», поэтому существенной разницы в том, какой коллектор выбрать, нет.

Как и сталь, латунь подходит для центрального и местного монтажа, так как отлично переносит высокие температуры и давление. Все же предпочтительнее использовать именно его для центральной втулки, так как латунные коллекторы дороги, а в случае локальных вариаций это окажется неразумной тратой денег.

Если говорить о металлических вариантах, то есть еще медные аналоги. Они дороже остальных, хотя по характеристикам ничем не отличаются, а иногда даже немного уступают стальным и латунным коллекторам.

Полимеры

Область применения полимерных систем уже, чем металлических. Пластиковые модели не выдерживают высоких температур центральной площадки, поэтому их можно использовать только для локальных вариаций. Так, местные коллекторы подключаются к центральному, а не к самому котлу, поэтому температура в них несколько ниже.

В остальном полимеры не уступают металлу. По сроку службы они иногда даже опережают металлические аналоги, не говоря уже о гигиеничности. Сейчас большинство мастеров стараются использовать пластиковые коллекторы, так как с ними проще работать, они имеют меньший вес. Монтировать их также гораздо проще, главное соблюдать правила подключения.

Полимерные трубы не рекомендуется использовать для подключения «теплого пола».

Профессионалы рекомендуют отдавать предпочтение классическим металлическим вариантам.

Советы по выбору

Прежде чем остановить свой выбор на каком-либо конкретном варианте, необходимо обратить внимание на несколько важных характеристик. От них зависит простота монтажа, качество и срок службы коллектора.

Цена

Логично сделать вывод, что качественная вещь не может стоить дешево. В случае с коллекционерами именно высокая стоимость показывает хорошее качество продукта. Это связано с тем, что в производстве используются более современные и прочные материалы, а само производство ведется на заводах, оснащенных новейшим оборудованием. Китайские подпольные фабрики в основном используют некачественные полимеры и дешевый ручной труд.

Наличие других деталей

Вся коллекторная система может полноценно функционировать только при наличии таких узлов, как водяной циркуляционный насос, арматура, заглушки, краны. Обратите внимание на то, насколько выбранная модель сочетается с имеющейся в доме техникой.

Сложность монтажа

Современные коллекторы высокого класса легко монтируются самостоятельно, но для этого потребуется некоторый опыт. Да и монтаж занимает много времени, особенно если речь идет о системах «теплый пол». Если вы не уверены, что сможете выполнить установку самостоятельно, настоятельно рекомендуется также нанять деньги на наем бригады специалистов. Но также следует учитывать, что гораздо проще установить коллектор, когда дом строится, а не достраивается.

Технические характеристики

Безусловно, характеристики резервуара оказывают огромное влияние на решение о покупке. Несмотря на то, что расчет могут произвести только профессионалы, даже дилетант сможет примерно оценить приемлемость той или иной модели для своего случая.

• Необходимо учитывать, где будет установлен коллектор: в квартире или в частном доме. От этого зависит давление в системе.
• Рассчитайте, сколько коллектор поглотит электроэнергии. Обычно эта информация имеется на упаковке.
• Необходимо учитывать количество контуров: 2, 3 или 4.
• Помимо прочего важна пропускная способность устройства. Помните, что она различается в зависимости от площади: например, для двухэтажного дома и для «хрущевки» вместимость будет неодинаковой.
• Узнайте, можете ли вы добавить контуры, если вам нужно увеличить количество нагревателей.

Фирма-производитель

Важна репутация компании, гарантия, которую она предоставляет. Посмотрите, сколько лет компании на рынке. Предоставление качественного продукта вряд ли появилось только вчера, как правило, они имеют свою историю и временный багаж.

Производители

Тот факт, что на коллекционной покупке нельзя сэкономить, не означает, что ее можно выбирать бездумно, руководствуясь лишь правилом «дорого значит хорошо». Важно обратить внимание на страну, которой принадлежит компания-производитель, а также на ее историю.

Сегодня на рынке практически нет компаний, которые предлагают качественные коллекторы. Вы можете посмотреть продукцию производства Италии и Германии. Фирмы из этих стран лидируют по количеству достойных фирм. Если проводить сравнение, то лидер, конечно, Германия. Наиболее примечательны две марки: Oventrop и Rehau. Они дают лучшие гарантии. Кроме всего прочего, покупатели дают отличные отзывы о коллекторах этих марок, говоря о том, что они относительно просты в установке и ремонте, долго служат и полностью окупают свою стоимость.

Oventrop

Компания предлагает вниманию покупателей ряд универсальных моделей, подходящих как для радиаторного отопления, так и для систем «теплый» и «холодный пол». Все образцы изготовлены из нержавеющей стали различного состава в зависимости от области применения. Наиболее популярны коллекторы для отопления Multidis SF и Multidis SH, которые выдерживают температуру до 70 градусов и до 120 градусов соответственно. Но также рекомендуется обратить внимание на сопутствующие детали того же бренда.

Стоимость коллекторов варьируется от 2 699 руб. за гребенку на 2 контура до 28 312 руб. за гидравлическую комбинацию на 3 контура отопления. Что касается гребней, то максимальная стоимость варианта на 12 контуров составляет 10 023 рубля. Цены на торцевые заглушки начинаются от 649 рублей.

Мультидис СФ Мультидис ш

Rehau

Многие пользователи отмечают одну незначительную деталь: с эстетической точки зрения продукция Rehau выглядит более привлекательно, чем Oventrop. Здесь коллекторы сделаны не из «нержавейки», а из латуни. Компания предлагает модели HKV и HKV-D, которые отличаются друг от друга только наличием дополнительного функционала в виде расходомеров, вентилей и кранов для регулирования. Количество цепей ограничено двенадцатью.

Цены колеблются от 1343 руб. за двухконтурную гребенку и до 31 335 руб. за коллектор «теплый пол» на 12 нержавеющих контуров.

Максимальная стоимость распределительного коллектора для радиаторного отопления 12 172 руб.

HKV HKV-D

Помимо немецких и итальянских брендов, внимания заслуживает и российская фирма «Север». предлагает гидравлические коллекторы. Большинство моделей смешанного назначения, поэтому подходят как для подключения к радиатору, так и для «теплого пола». Все модели стальные, а состав стали зависит от выбранной комплектации.

Стоимость начинается от 2140 рублей за трехконтурную модель и заканчивается 23130 рублей за 12-контурный коллектор из нержавеющей стали. Здесь вы можете приобрести дополнительные товары.

Способы изготовления

Прежде чем браться за изготовление самодельного коллектора, необходимо выбрать материал и подготовить необходимый инвентарь. Например, чтобы сделать модель из стали, нужен сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить детали из полипропилена, вам понадобится специальное приспособление, с помощью которого можно сваривать такие трубы. Иногда проще достать обычный сварочный аппарат, чем для пластика.

Расчет и разводка контуров

С самого начала нужно понять, сколько отопительных контуров вам нужно. Необходимо учитывать каждый доступный обогреватель, поэтому вам придется оценивать каждую комнату в списке ниже.

Чтобы ничего не забыть, используйте следующий список:

• наличие системы «теплый пол»;
• помещения, в которых должна быть более высокая или более низкая температура, чем в остальных помещениях;
• напольное отопление;
• подогрев каждой створки.

Правила изготовления коллектора для отопления следующие: расстояние между слоями 10-15 мм, расстояние между подающим и обратным коллекторами 25-30 см.

Диаметр труб должен быть 12,7 мм. Сам коллектор изготавливается диаметром 25,4-38,1 мм в зависимости от того, какой котел установлен.

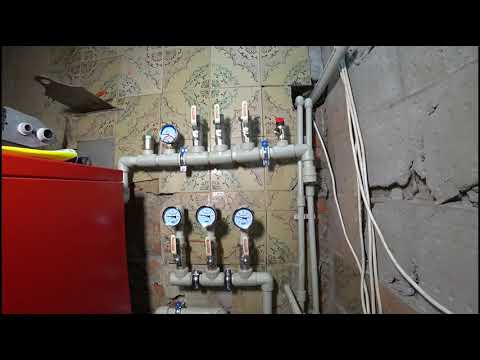

Из полипропилена

Чтобы сделать сборку коллектора из полипропилена своими руками, придется использовать остатки труб и фитингов.

Вам потребуется:

• труба диаметром 32 мм;
Тройник
• 32/32/16 мм.

С одной стороны нужно установить тройник. К нему нужно подсоединить верхнюю часть воздухоотводчика, а нижнюю — кран для слива. С другой стороны закрепите клапан и трубу. Труба может быть подающей или отводящей в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм должен быть снабжен вентилем или расходомером, в зависимости от того, предназначен ли коллектор для подачи воды или дренажа. На этом работа окончена, и осталось только закрепить полученные коллекторные системы на стене с помощью кронштейнов.

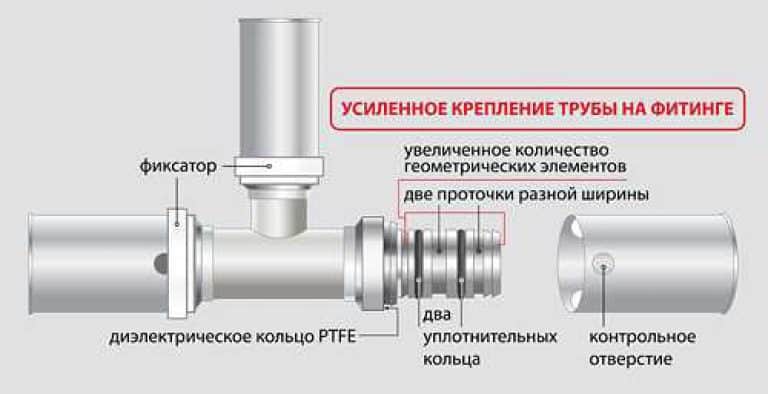

Сборка латунного фитинга

Если готовый латунный коллектор стоит довольно дорого, то на самодельный вы потратите гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала чешуйчатую паклю или жидкий закрепитель. Детали необходимо соединить в соответствии со схемой сборки. Пример можно увидеть на картинке ниже.

После того, как коллектор собран, его необходимо протестировать. Соединение выполнить сложно, поэтому велика вероятность утечки.

Из профильной трубы

Изготовление коллектора из труб разного сечения самое сложное, т.к. здесь требуются сварочные работы. Эту модель можно назвать самой «навороченной». Подходит для обогрева больших площадей, может иметь множество разводок труб. Часто такие образцы снабжаются гидравлической стрелой.

Вам потребуются следующие образцы:

• профильная труба 8х8 см или 10х10 см;
• круглая трубка.

Расчет сечения трубы выполняется в специальных программах. Необходимо установить требуемую тепловую мощность отопления, скорость воды, разницу температур на подаче и обратке.

В этом случае вам нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между раскладками должно быть около 15 см, а между коллекторами — не менее 20 см. Типовая схема выглядит так же.

Далее нужно разметить трубу с прямоугольным сечением по схеме, а затем сделать отверстия для проводки с помощью бензорезака. К отверстиям приварите заранее подготовленные мелкие детали труб с резьбой. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

Установка

Перед проведением монтажных работ необходимо проверить место будущей установки на наличие помех. Ничто не должно мешать процессу эксплуатации коллектора.

Далее учитывайте, какой коллектор вы крепите: радиаторный или для «теплого пола». Несомненный плюс в том, что высота установки не играет никакой роли: в случае с коллектором это не критично. С другой стороны, некоторые ограничения накладывает схема обвязки. Например, в случае классической радиационной обвязки необходимо помнить, что наиболее эффективно она работает только в домах с большим количеством комнат или этажей.

Регулировка температуры производится после монтажа коллекторного узла и труб отопления от коллектора. Регулировать температуру проще всего с помощью термоголовки. Еще на этапе строительства нужно озаботиться установкой такого дополнительного оборудования.

Вариант с установкой привода света и термостата одинаково хорошо подходит как для регулировки радиатора, так и для регулировки «теплых полов».

Монтаж такого оборудования требует специальных знаний и навыков, поэтому лучше доверить его профессионалам.

Как установить коллектор на отопление смотрите в следующем видео.

Как читать спецификации материалов

Время прочтения: 9 мин.

Большинству людей пластмассы могут показаться одинаковыми, но для инженера пластмассы бывают родственными, родственными материалами и имеют другие материалы, которые так же отличаются, как кошки от собак. Конечно, наши клиенты ожидают, что мы будем беспокоиться об этих деталях, и, как ботаники, мельчайшие различия между материалами являются источником очарования.

Но даже самый занудный из нас не запомнит все свойства материалов для многих видов пластика (а если и запомнит, то, возможно, нужно будет вытащить больше), и не каждый, кому нужно подбирать материалы для конструкции, имеет технический фон. А поскольку новые материалы выпускаются постоянно, нам нужен способ взглянуть на ключевые свойства материалов: именно здесь листы технических данных становятся бесценными. Итак, как вы интерпретируете эти ценные рекомендации и выбираете правильный материал для своего дизайна?

Свойства на растяжение

Прочность на растяжение — это наиболее распространенная мера прочности материалов, а также наиболее вероятное число, которое ботаники в вашей жизни должны запомнить, и по этой причине оно появляется в верхней части большинства спецификаций. Инженеры старшего возраста, такие как все наши профессора, при любом исследовании прочности материалов сосредотачивались на испытании на растяжение для всей полезной информации, которую оно давало, особенно при рассмотрении свойств металлов. Поскольку в дизайне преобладают полимеры, нам необходимо провести другие тесты, чтобы получить такую ​​же глубину информации о пластиковых материалах, но это остается лучшей отправной точкой для принятия решения о том, подходит ли материал для вашего приложения.

Проверка прочности на растяжение проста: небольшой кусок материала удерживается между двумя зажимами на гидравлическом прессе, и один из зажимов тянет материал до тех пор, пока он не сломается. С помощью этого простого теста мы можем определить предел прочности при растяжении (UTS — какое напряжение он может выдержать при разрыве), предел прочности при растяжении (какое напряжение материал может выдержать, прежде чем он начнет постоянно деформироваться), модуль упругости. эластичность (также называемая модулем Юнга, означающая, насколько он деформируется под нагрузкой) и удлинение при текучести (в основном, насколько он растягивается, прежде чем сломается).

О, нет! Мы можем слышать зевки отсюда. Что означают эти термины и почему вас это должно волновать?

‍ Испытание на прочность при растяжении в действии

В своей прямой форме они дают вам простой способ сравнить прочность между материалами. Например: АБС — хороший прочный пластик с UTS 40 МПа. Сталь является хорошим прочным металлом и имеет UTS 400 МПа. Вау! Сталь в десять раз прочнее АБС-пластика того же размера. Я этого не знал. (Смотрите! Я не , а зануда!) Конечно, это не означает, что вы должны отказаться от пластика в пользу стали, но это означает, что детали одинаковой прочности должны быть намного толще.

Точно так же модуль упругости позволяет нам с первого взгляда понять, насколько «пружинист» материал, будь то очень жесткий (сталь — YM около 200 ГПа) или достаточно гибкий (АБС — около 2 ГПа) , а удлинение при текучести (а иногда и при разрыве) даст вам представление о том, как далеко вы можете вытянуть материал, прежде чем он станет проблемой (здесь сталь и АБС хорошо сравниваются, по 20-30% для каждого, в зависимости от конкретный материал). Видеть? Полезный. Вы определенно должны иметь рядом ботаника для интерпретации этих вещей.

‍ Шпаргалка по свойствам при растяжении

Свойства при изгибе

Свойства при изгибе аналогичны свойствам при растяжении, и для многих материалов их можно приблизительно оценить по одному и тому же измерению. Однако для точности, особенно в пластмассах, лучше всего выполнить испытание на прочность при изгибе в трех точках, когда стержень материала помещается на две опоры с гидравлическим давлением в центре, что дает нам прочность на изгиб и модуль изгиба. , которые в однородных материалах совпадают с пределом прочности и модулем упругости, но… подождите, подождите, вернитесь!

Давайте немного разберемся. По сути, если материал совершенно одинаков на всем протяжении, как и большинство сталей, то испытание на изгиб даст вам те же цифры, что и испытание на растяжение. Но пластики почти никогда не бывают одинаковыми по всему поперечному сечению — из-за литья под давлением материал образует оболочку из материала, которая не соответствует остальному материалу.

Да, это — это  бетонная балка, согнутая до отказа.

Хотя иногда это может быть плохо, в некоторых случаях это работает очень, очень хорошо, как в случае жесткой конструкционной пены: внутренняя часть детали очень легкая (подобная пене), а внешняя обшивка твердый пластик (кожа), что приводит к легким и жестким деталям. Это свойство материала позволяет изготавливать лестницы, игровое оборудование и ручные тележки, которые одновременно дешевы и легки.

Но вы должны быть осторожны, потому что эти свойства также могут работать вам во вред, например, когда шероховатость поверхности материала или дефекты поверхности приводят к гораздо более низкой прочности на изгиб, чем прочность на растяжение. Это может произойти со многими печатными материалами, например, с SLS или FDM. Имейте в виду, что при создании прототипов с использованием этих материалов следует соблюдать осторожность при разработке гибких деталей.

Свойства удара

Многие из нас считают себя знатоками Титаника (или, по крайней мере, знатоками Леонардо ДиКаприо), но вот менее известный факт: айсберг в Арктике, возможно, он не затонул. Почему? Сила удара.

Сталь исключительно прочная (см. показатели растяжения выше), но при низких температурах она становится очень хрупкой, поэтому сила, которая может отскочить от стальной пластины в теплую погоду или в худшем случае оставить на ней вмятину, вызовет затопление океана лайнер при более низких температурах (и дать миллионам девочек-подростков лучшие впечатления от кино в их жизни 86 лет спустя). К счастью, с тех пор мы стали более тщательно измерять ударную вязкость материалов, прежде чем использовать их в наших проектах.

Этот тест, как и другие механические тесты, очень прост: образец закрепляется в зажиме под тяжелым рычагом маятника, рычаг поднимается, а затем опускается и ломает образец. (Не только познавательно, но и весело.)

Испытания на удар по Изоду дают важную информацию о материале перед сборкой автомобиля.

Испытания проводятся на образцах с надрезом или без надреза. Испытание с надрезом является реальным показателем ударной вязкости, когда на поверхности изделия могут быть какие-то изъяны (чехол для iPhone бросают в карман вместе с какими-то ключами, и в результате обязательно появятся дефекты), тогда как испытание без надреза лучше подходит для ситуации, когда материал будет находиться в менее требовательных средах.

В любом случае ударные свойства пластика особенно интересны, поскольку мы так часто хотим знать не обязательно, насколько прочно что-то, а как оно выдержит, если оно попадет в аварию или упадет со стола. (Или балкон, который, как я клялся своей девушке, был несчастным случаем. Кстати, в твердом футляре или нет, iPhone не годится после падения с трехэтажного дома. Парни, берегитесь.) Возьмите два обычных прозрачных пластика: поликарбонат и акрил. Они оба имеют одинаковую прочность на растяжение (около 40 МПа), но поликарбонат выдерживает до 40 раз большую ударную нагрузку. Из акрила можно делать очень хорошие прозрачные линзы, но ясно, что лучше для защитных очков.

Термические свойства

Точно так же, как вы должны беспокоиться о том, что материалы становятся хрупкими на холоде или ломаются при внезапной, а не постепенной нагрузке, для некоторых приложений вам также нужно подумать о том, что происходит, когда она действительно горячий. Вы понимаете, что я имею в виду, если вы когда-нибудь возвращались к машине из магазина со своими родителями и обнаруживали, что машина расплавила вашу любимую Барби.

Хотя это не так важно для металлов, свойства пластика диктуют, что в большинстве случаев, когда они нагреваются, они становятся мягкими. К счастью, это также отражено в технических характеристиках материалов в разделе тепловых свойств, где вы обычно найдете несколько примечаний о температуре теплового прогиба, а иногда и о температуре стеклования.

Тепловая деформация проста: испытание покажет вам, при какой температуре материал начинает деформироваться, при каком напряжении. Найдите давление, аналогичное напряжению, которое вам понадобится в вашей конструкции, а затем проверьте, чтобы убедиться, что температура, при которой происходит отклонение, значительно превышает запланированное использование. Легкий.

‍ Пластик деформируется при высокой температуре — будьте осторожны!

Стеклование немного сложнее и относится только к аморфным материалам: материалам, которые не имеют кристаллической структуры (таким как поликарбонат и полистирол, в отличие от кристаллических полимеров, таких как нейлон и полипропилен). По сути, когда аморфный материал нагревается, он из хрупкого становится эластичным, и это происходит при температуре стеклования.

Вам придется позаботиться об этом по двум причинам: вы не хотите, чтобы ваши резиновые части стали ломкими, и вы не хотите, чтобы ваши твердые части стали резиновыми. Например, если температура резины намного ниже минус 100 F, вам придется беспокоиться о ее разрушении; если ABS нагревается выше 220 F, он начинает вести себя как флаббер (за исключением танцев). И если говорить о каучукообразных материалах…

Твердость

Хотя с точки зрения инженера-химика эластомеры (каучуки) и пластиковые полимеры по сути одинаковы, все знают, что на практическом уровне они просто не одинаковы, и мы это узнаем. с того времени, когда мы развиваем вкус к пустышкам. Хотя растяжение (вспомните удлинение при разрыве/упругость) и модуль упругости сильно различаются, для большинства людей самая большая разница в классификации сводится к твердости.

Тест на твердость материалов, к счастью, прост: небольшой стержень со сферическим или коническим концом вдавливает в материал с определенной силой. Если он едва вдавливается в материал, он получает высокий показатель твердости; если он вдавливается далеко, он получает низкое число твердости. К сожалению, поскольку нам приходится измерять твердость всего, от резиновых лент до алмазов, шкалы, которые мы используем для этих измерений, далеко не простые, с двумя распространенными шкалами (Роквелла и Шора), каждая из которых имеет несколько подкатегорий, а также некоторые менее распространенные шкалы. шкалы (Виккерса, Лееба и Бринелля, которые мы в дальнейшем полностью игнорируем).

Бриллианты класса A 100 по шкале Роквелла и слишком твердые для шкалы Shore A.

Rockwell — это шкала, используемая для измерения твердых предметов, от твердого пластика (например, нейлона и поликарбоната) до драгоценных камней. Для пластмасс наиболее распространены шкалы Роквелла E, Роквелла R и Роквелла М; поликарбонат имеет твердость около 70М по Роквеллу.

При измерении мягких материалов, таких как резина и мягкий пластик, мы используем шкалу Шора (которая также имеет много букв после нее, чтобы внести путаницу), и чаще всего мы используем либо шкалу Шора А (очень мягкая — резиновые ленты Shore A 20 и автомобильные шины Shore A 60) или по шкале Shore D (от твердого до твердого — каска имеет значение Shore D 80).

Настоящий ботаник хотел бы углубиться в детали истории различных шкал и в то, как использовать шкалу Shore OO, и если это вы, что ж, тогда вам действительно следует найти другой источник. Или, может быть, другое хобби. Для всех остальных ознакомьтесь с нашей статьей о прототипировании мягких материалов и эластомеров, а также с нашей бесплатной загружаемой диаграммой, которая показывает твердость различных материалов по шкале Шора A и D по Шору.

Ограничения для паспортов материалов

Как и у любого типа технических данных, у паспортов материалов есть свои ограничения. Обычно вы найдете всю информацию, указанную выше, и обычно найдете дополнительную информацию (например, плотность), но некоторая информация всегда требует дальнейшего изучения.

Например, когда вы разрабатываете продукты питания, вам нужно ознакомиться с рекомендациями FDA, а также получить информацию от производителя о том, является ли запланированный материал безопасным для пищевых продуктов. Кроме того, вам понадобятся паспорта безопасности материалов (MSDS), чтобы узнать об опасности для здоровья. Точно так же, если материал будет контактировать с другими материалами, вам нужно выяснить, как изменятся их свойства; Например, очень часто выделение газов из некоторых клеев вызывает хрупкое растрескивание акриловых материалов и поликарбонатов. Спецификации материалов — отличная отправная точка для выбора материала, но путешествие не должно заканчиваться на этом — продолжайте копать, пока не будете уверены в своем выборе материала.

Использование спецификаций материалов для вашего проекта

Спецификации материалов предоставляют невероятное количество информации с первого взгляда, но, как и в случае со всеми типами инженерных знаний, для интерпретации этих данных требуются базовые знания о том, что означают числа, и хороший инженер. оценить свойства и выбрать подходящий материал для конструкции.

Хотите узнать больше о конкретных материалах, которые будут использоваться в вашем будущем прототипе? Ознакомьтесь с нашими спецификациями материалов для обработки с ЧПУ, 3D-печати и литья уретана.
