расход электроэнергии, сколько потребляет, от чего зависит

Содержание статьи

От автора: добрый день, уважаемый посетитель нашего сайта. В последнее время все мы привыкли к современным технологическим прибауткам и комфорту, и уже не представляем, что такое жизнь без благ цивилизации. Одним из таких новшеств, недавно вошедших в нашу жизнь, являются теплые полы. Мы уже говорили о том, как их изготавливать, и что для этого нужно. А сегодня обсудим не менее важную тему: инфракрасный теплый пол расход электроэнергии.

Тем, кто решил пользоваться именно таким видом обогрева помещений, просто необходимо знать, сколько потребляет инфракрасная система. Нужно четко представлять, сколько будет расходоваться денег на обогрев помещения таким способом, и выгодно ли его устанавливать. Сейчас вы убедитесь в том, что энергопотребление инфракрасной нагревательной системы значительно меньше, чем у других устройств обогрева.

Что такое инфракрасный, пол и как он работает?

Людям уже давно известно, что такое тепловое инфракрасное излучение, но применять его для бытовых целей начали совсем недавно. Многие годы эта технология оставалась в тени, и вот, наконец, и до нее дошли руки разработчиков, давшие ей билет в жизнь.

Работа заключается в прохождении тока через углеродное напыление на пленке. Проходя сквозь межатомное пространство углерода, ток испытывает повышенное сопротивление. Так как углерод не является проводником (это полупроводник) — при прохождении через него тока, он нагревается, и выделяется тепло в виде инфракрасного длинноволнового излучения.

На субатомном уровне это выглядит следующим образом. Атомы получают электрическое возбуждение — то есть, атомы углерода находятся в состоянии покоя, и электроны в этих атомах также статичны. Стоит нам подать напряжение — электроны, находящиеся в атомах углерода, начинают получать возбуждение — толчки от электронов потока электричества.

Они начинают приобретать хаотичное движение заряженных частиц, и в этом потоке сталкиваются друг с другом (так как межатомное пространство слишком мало). В этой дикой буре атомы настолько быстро сталкиваются друг о друга, что в результате трения выделяется энергия, которую мы ощущаем, как приятный тепловой эффект.

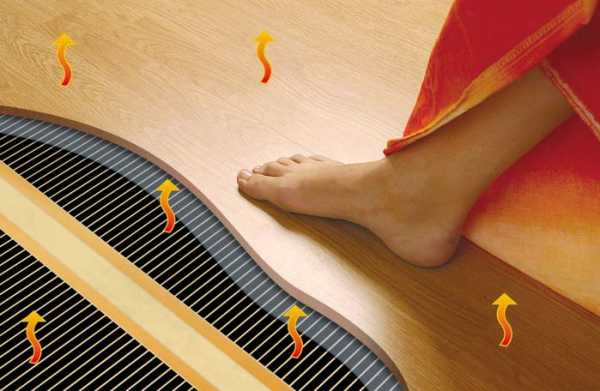

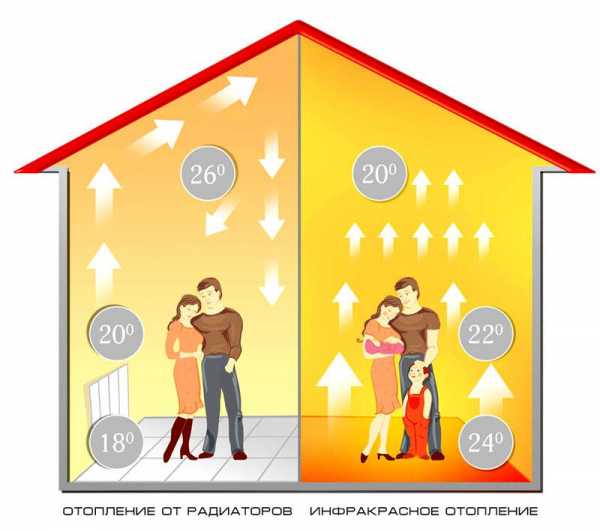

Данный способ обогрева характеризуется волновым излучением, то есть нагревается не воздух, а предметы — ну а они, в свою очередь, также отдают тепло. Это крайне положительное качество, так как отсутствует циркуляция пыли, как при радиаторном отоплении.

От чего зависит расход электроэнергии?

Нет никакой разницы между тем, каков расход электроэнергии инфракрасного пленочного и стержневого теплого пола. Каждый вид обогревателя работает по одному и тому же принципу — разница лишь в областях применения и их возможностях.

Давайте разберем, сколько электричества потребляет ИК-система на примере пленочного. Для этого нам необходимо знать следующие цифры. Выпускается в трех размерах — это 50, 80 и 100 см в ширину. Длина от 1 до 15 метров. Нанесение углеродного проводника бывает либо полосками, по 16 мм, либо нечто похожим на пчелиные соты.

Потребляемая мощность инфракрасного покрытия составляет от 20 Вт/м² до 200 Вт/м², но данная цифра скажет вам немногое. Расход электричества ИК-покрытия — это величина не постоянная, а варьирующая от разнообразных причин:

вид обогрева, основной или вспомогательный;
мощность обогревающей пленки;
температура наружного воздуха;
наличие утеплительной подложки;
утепленность плиты перекрытия или пола;
наличие утеплителя на стенах и их толщина;
наличие или отсутствие терморегулятора;
правильность монтажа;
наличие стеклопакетов и их теплопроводные характеристики;
количество окон в помещении и их площадь.

Как видите, потребление электроэнергии системой подогрева зависит от стольких факторов, что Ватт в Ватт вы его никогда не посчитаете и не предугадаете. Все, что мы можем, это узнать примерное значение.

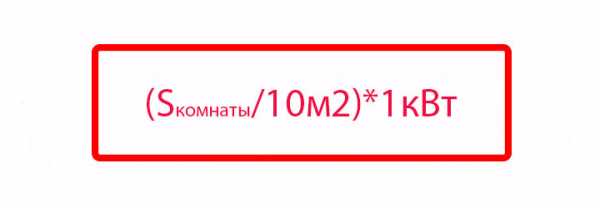

Для того чтобы сделать это, вам необходимо знать следующее: какова площадь вашей комнаты или помещений, в которых планируется установка; какую температуру вы хотите, чтобы пол создавал в помещении, и каков коэффициент тепловых потерь.

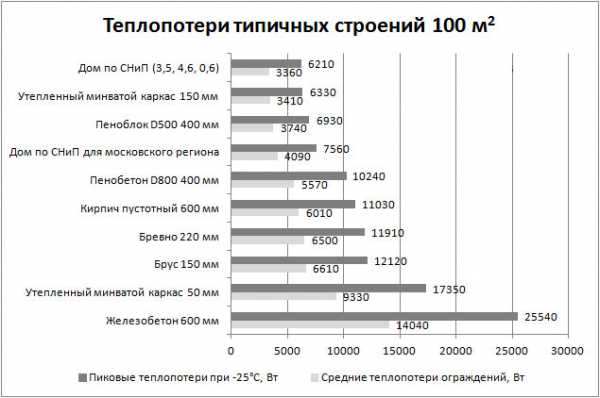

Сразу внесем ясность на счет коэффициента. Если дом или здание, в котором находится ваша квартира, построен по нормам, ну или хотя бы его проектировал человек со строительным образованием — тогда коэффициент должен соответствовать стандартным тепловым потерям, которые вы можете узнать из любой таблицы теплопотерь материалов.

Пример расчета

А теперь разберем на примере, сколько энергии потребляет пол с подогревом. Это внесет большую ясность в данный вопрос, и вы сможете произвести примерный подсчет со своими условиями.

За основу возьмем следующее: необходимо рассчитать, сколько энергии тратится электрической инфракрасной системой в квартире общей площадью 80 м², с жилой площадью 60 м², с высотой потолков 2,7 метра, расположенной в пятиэтажном котельцовом доме в умеренно континентальном климате.

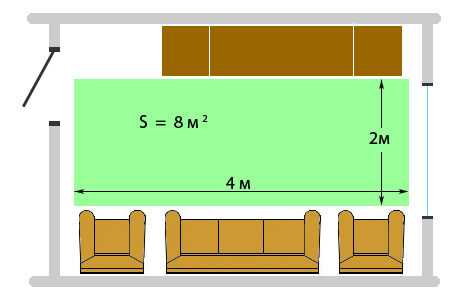

Итак, жилая площадь — 60 м². Вычтем площадь, которую занимает мебель, стиральная машина, варочная плита, отступы от стен и т. п. В итоге у нас получится площадь около 40 м² — на нее и рассчитываем.

Потери тепла с 60 м² составят: коэффициент для котельцовых домов с толщиной стен в 60 см — 30 Вт/м², то есть, 0,03 кВт — итак, 0,03×60=1,8 кВт/ч — это потери энергии квартирой за один час.

Для компенсирования этих потерь и создания требуемой комфортной температуры, нам понадобится на 0,2 кВт больше энергии — то есть, 2 кВт. Именно такую суммарную мощность должен иметь пол, но это в том случае, если он постоянно будет в работе (то есть без терморегулятора).

Если мы планируем установку без терморегулятора, то мощность одного квадратного метра нашего пола должна составлять 2000/40=50 Вт — следовательно, пленку нужно выбирать мощностью 50 Вт/м².

Если хотим устанавливать терморегулятор, понадобится немного более мощная пленка — около 80 Вт/м². Чтобы вы понимали, при установке терморегулятора пол будет работать вдвое меньше, чем без него. И квартира будет теплая, и расходы электроэнергии будут небольшими, т.е. на обогрев будет расходоваться не 1,8 кВт/ч, а порядка 0,8 кВт.

Вот и все, мы посчитали не только, каков расход электрической энергии для работы ИК-системы, но и какая пленка нам необходима. Подведем итоги: 0,8×24=19 кВт, следовательно, в месяц 570–600 кВт электроэнергии. И это в том случае, если мы используем пол как основной вид обогрева, и температура окружающего воздуха не поднималась выше отметки в -15°С! В реале это чересчур суровые условия, и обычно они куда более щадящие, поэтому отметку в 500 кВт вы не преодолеете.

На этом мы заканчиваем, и что хочется напоследок сказать. Во-первых, если вы решились устанавливать данный вид обогрева, то ничуть не ошиблись. Во-вторых, данную статью можно считать ознакомительной — так что, если не уверены в своих знаниях и силах, то рекомендуем обратиться к специалистам. Удачи, и до новых встреч!

seberemont.ru

Инфракрасный теплый пол: расчет потребление электроэнергии

Содержание:

Положительные качества инфракрасных теплых полов
Как рассчитать энергопотребление
Монтаж инфракрасного плёночного пола
Видео

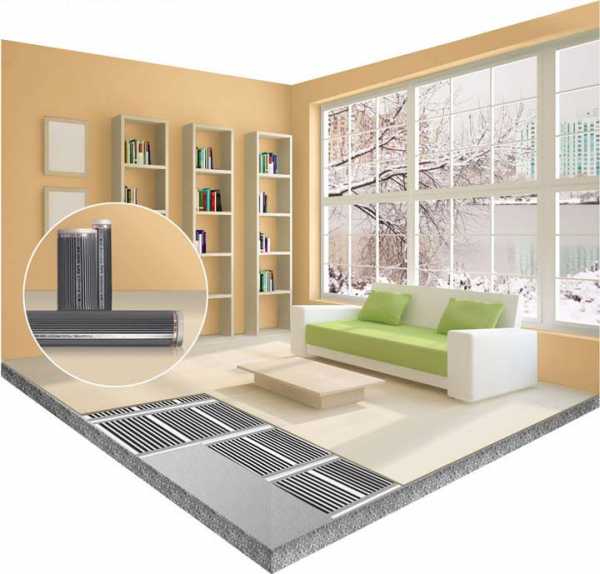

Современные системы отопления приобретают широкую популярность, особенно среди владельцев частных загородных домов. Рассматривая различные типы и конструкции систем, хочется обратить внимание на инфракрасный теплый пол, потребление электроэнергии у которого зависит от множества факторов.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Как рассчитать энергопотребление

Прежде чем вести речь о конкретных расчетах электроэнергии, необходимо четко представлять два основных понятия, позволяющие рассчитать энергопотребление и выполнить расчет тепла теплого пола. В первую очередь, это максимальное значение необходимой выделенной мощности. Инфракрасный теплый пол потребление электроэнергии осуществляет в зависимости от его модификации. В среднем, потребляемая мощность составляет от 150 до 220 ватт. Поэтому, расчетное потребление может доходить до 2,5 квт/час.

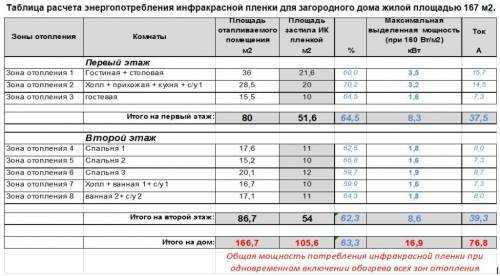

Фактическое потребление электроэнергии инфракрасными теплыми полами, значительно меньше расчетного. Сократить этот показатель позволяют специальные аппараты управления, с помощью которых помещения разделяются на определенные зоны, нагревающиеся поочередно. Таким образом, максимальная мощность пленочного покрытия может быть снижена почти в три раза, чем мощность водяного теплого пола. Эти результаты достигаются и благодаря собственным качествам инфракрасной пленки.

Пленка располагается на значительной площади, до 70% от всего помещения. Нагретый воздух поднимается вверх, обеспечивая необходимый уровень обогрева. Сам нагрев происходит очень быстро. Когда температура достигает заданного уровня, нагревательные функции отключаются. В результате, общая экономия электроэнергии может достигать 60-90% от заданной максимальной мощности, то есть фактическое включение обогрева производится всего лишь на период от 6 до 25 минут в течение часа.

Экономия электроэнергии при работе инфракрасных пленочных полов достигается за счет проведения специальных мероприятий:

Установка качественных окон, утепление уже имеющихся окон и балконных рам.
Устройство надежной теплоизоляции дверей.
Обязательная теплоизоляция основания полов, чтобы тепло не уходило к соседям.

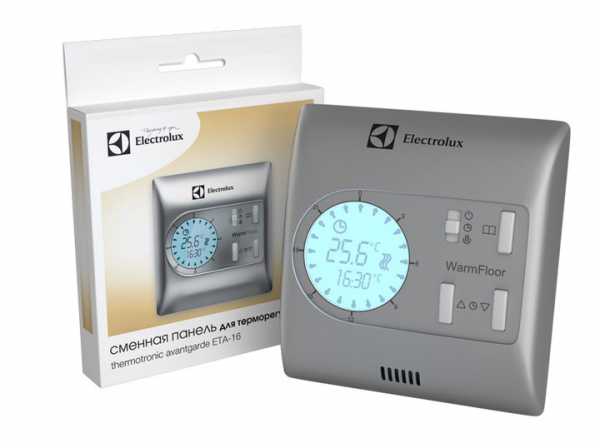

Правильный выбор и установка терморегулятора, позволяющего сэкономить на цикличной работе системы 20-30% электроэнергии.

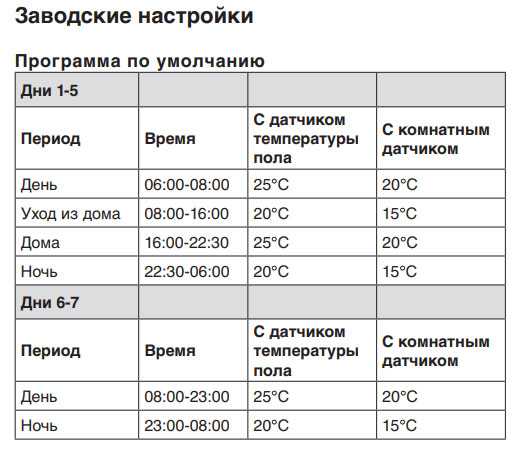

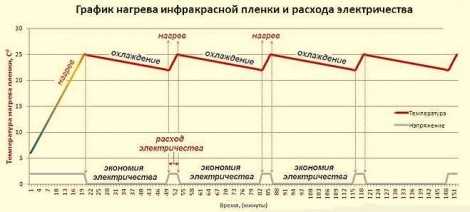

Еще большей экономии можно добиться за счет установки программируемого терморегулятора, максимально оптимизирующего работу системы.

Таким образом, использование чередующихся режимов обогрева позволяет существенно снизить расход электроэнергии в процессе эксплуатации инфракрасных полов.

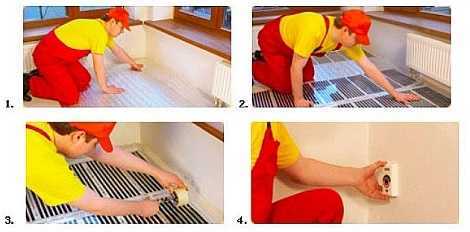

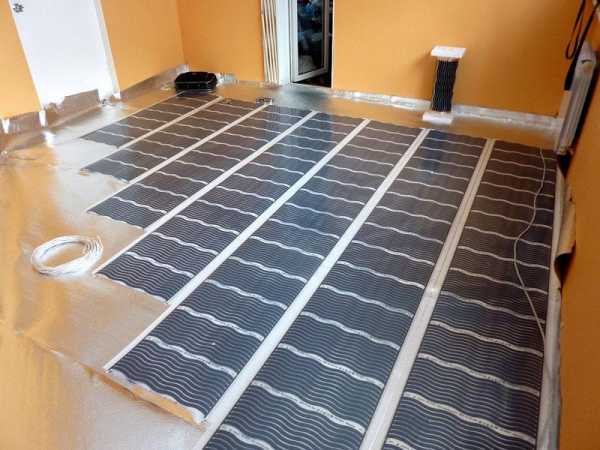

Монтаж инфракрасного пленочного теплого пола

Толщина инфракрасной пленки позволяет использовать ее с любыми видами напольных покрытий. Она может монтироваться на стены и потолки, создавая обогрев всего объема помещения. В первую очередь нужно составить схему расположения нагревательных элементов, с учетом мебели, имеющейся в данном помещении.

После этого нужно тщательно подготовить и выровнять поверхность. Перепады бетонной стяжки не должны превышать 1 мм на 2 м.п. Во избежание потерь тепла через плиты перекрытия на пол укладывается термоизоляционная подложка в виде вспененного полипропилена, толщиной 3-4 мм с односторонним фольгированным покрытием. Термоизоляционные полосы стыкуются между собой и фиксируются с помощью специального термоизоляционного скотча. В конце укладки полосы аккуратно подрезают по краям по всему периметру помещения.

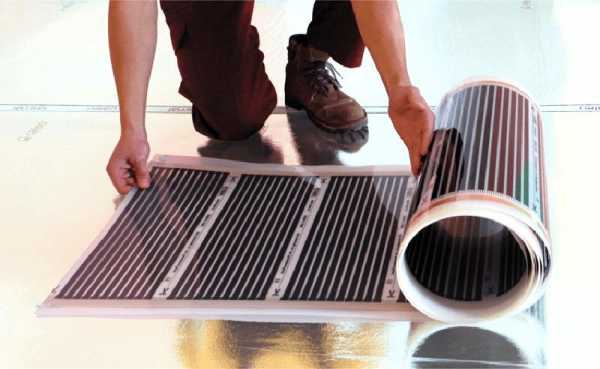

После этого раскатывается рулон термопленки. Отмеряется части нужной длины, которые разрезаются по нанесенным меткам и укладываются на пол по составленной схеме. Места разрезов располагаются примерно через 18 см и выделяются пунктирными линиями, возле которых нарисованы ножницы. Запрещается разрезать пленку по диагонали, поскольку в этом случае она придет в негодность. Между нагревательной пленкой и стеной должен быть зазор не менее 10 см. Сами полосы укладываются на термоизоляционную подложку с зазором между собой 5-10 мм.

В местах разрезов токопроводящие шины остаются открытыми, на них приклеиваются полоски битумной изоляции, которая входит в комплект теплых полов. Контакт вставляется точно по центру в торце токопроводящей шины и плотно фиксируется плоскогубцами. В клемме контакта зажимается токоведущий провод, конец которого зачищается на 5-10 мм. После этого место соединения полностью закрывается битумной изоляцией.

Секции инфракрасных теплых полов, разрезанные в виде полос, подключаются параллельно с помощью многожильных медных проводов, сечением не ниже 1,5 мм2. Автоматическое срабатывание терморегулятора в нужное время обеспечивается датчиком температуры.

Термодатчик устанавливается около стены, где планируется монтаж терморегулятора, на расстоянии примерно 20-25 см от края. В полу с помощью перфоратора делается штроба, куда и укладывается датчик. После этого он сверху прикрывается инфракрасной пленкой. Для отображения истинной температуры пола датчик должен быть уложен поверх теплоизоляционной подложки.

Далее в подготовленное место устанавливается и подключается терморегулятор. После этого проверяется работоспособность смонтированных теплых полов. После включения все подключенные термопленки должны нагреваться. Убедившись в рабочем состоянии системы, можно приступать к укладке чистового покрытия пола. Правильная сборка всей конструкции гарантирует значительное снижение тепловых потерь и существенную экономию электрической энергии.

electric-220.ru

Пленочный теплый пол для дома: отзывы, расход электроэнергии

Полы с подогревом уже давно перешли из разряда новинок в комфортный атрибут современной жизни. Такая разработка подарила массу возможностей. При обустройстве используются разные конструкции: водяные устройства или модели с электронагревателями. Но все более популярным становится пленочный теплый пол. Отзывы, расход электроэнергии и некоторые нюансы самостоятельного монтажа мы разберем в сегодняшнем обзоре. Ведь с помощью пленки можно обогреть разные поверхности, например горизонтальные, вертикальные и даже крышу. При его использовании нагрев выполняется с помощью излучения определенных частот.

Пленочная конструкция гарантия того, что ноги всегда будут в тепле

Содержание статьи

Пленочный теплый пол: области применения

Разберемся, в каких случаях применяется необычная технология ИК. Теплый пол оснащен двухслойной пленкой между двумя прослойками излучателей. Они подключаются по параллельной схеме, и даже если один из излучателей выходит из строя, то устройство работает.

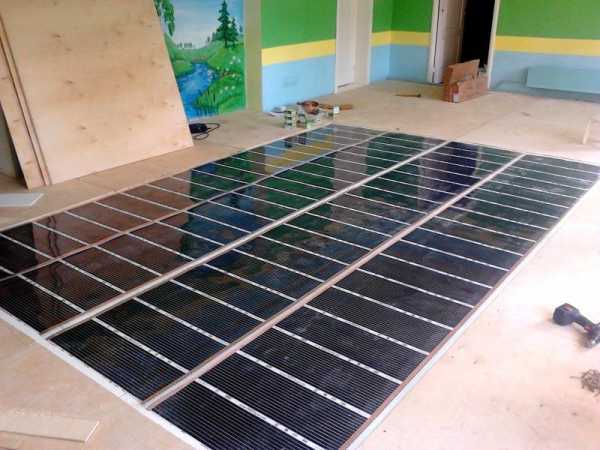

Монтаж пленочного материала отличается простотой

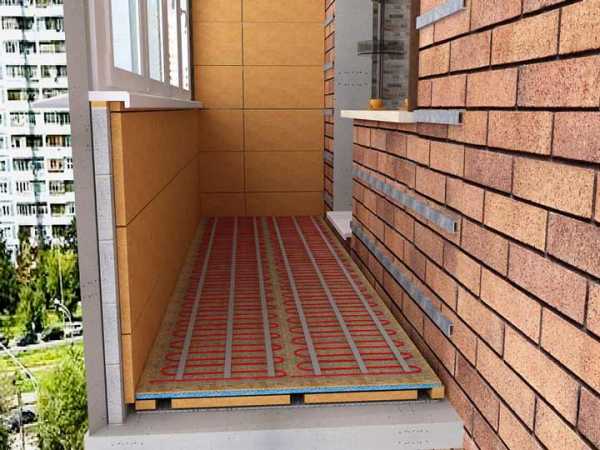

Конструкции используются как для разных организаций, так и в частном строительстве. Применяют данный материал не только в жилых комнатах, но и для бассейна, ванной или сауны. Подходит такой вариант и для жителей многоквартирных домов, так как на высоких этажах трубы могут быть более холодными. Излучение считается полностью безопасным, что позволяет применять его для жилых комнат. Можно использовать нагревательную пленку и для обустройства сауны, что считается очень полезным для здоровья. Применяется напольный материал и в сельском хозяйстве, например, для выращивания цыплят. Кроме того, пленка применяется для защиты взлетно-посадочных линий от обледенения.

Пленочная конструкция часто используется как дополнение к основному отоплению

Излучатели выпускаются в форме рулонов, что удобно для применения любого покрытия. Термостат является обязательным компонентом системы, который идет в комплекте, если купить теплый инфракрасный пленочный пол. Это устройство фиксирует показатели датчиков, что позволяет регулировать нужный нагрев.

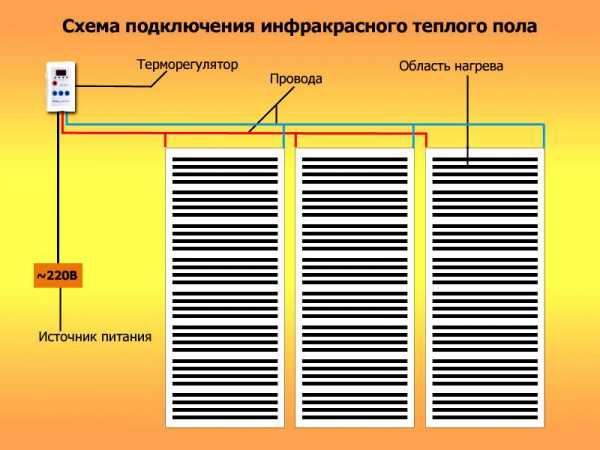

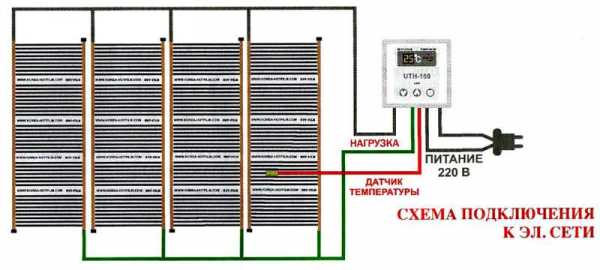

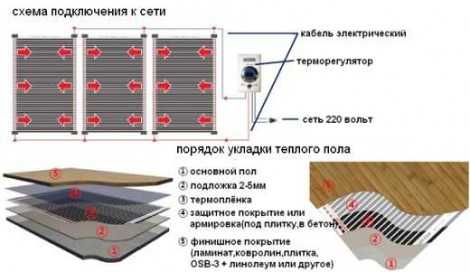

Схема подключения пленочной системы

Из технических характеристик у теплого пола стоит отметить следующие показатели:

мощность зависит от определенной пленки и варьируется в пределах 150÷400 Вт/кв.м;
небольшое выделение электромагнитного поля;
материал отличается тугоплавкостью;
показатель длины излучения – 7÷20 мкм.

В таблице представлены сравнительные характеристики с аналогичными конструкциями

К сведению! Если вы хотите использовать пленку как единственный вариант обогрева, то она должна покрывать более 70% всей площади. Ее не используют как единственный способ отопления в слишком морозных регионах.

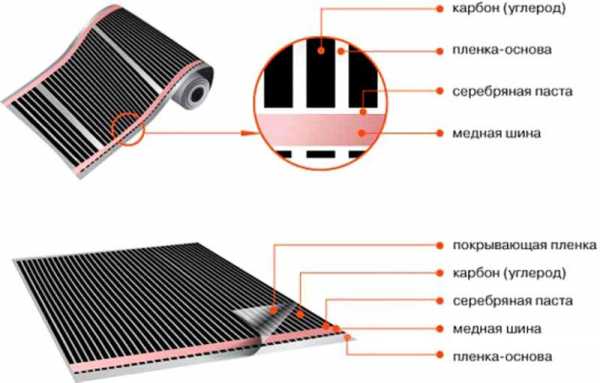

Состав системы пленочного теплого пола

Пленочный пол состоит из карбоновой смеси, которая запакована в пленку из полиэстера. Между двумя прослойками располагается углеродная наноструктура, способствующая выработке инфракрасного излучения. Элементы углеродного материала соединяются при помощи меди. При прохождении тока через эти элементы происходит нагрев поверхности всех предметов в радиусе излучения.

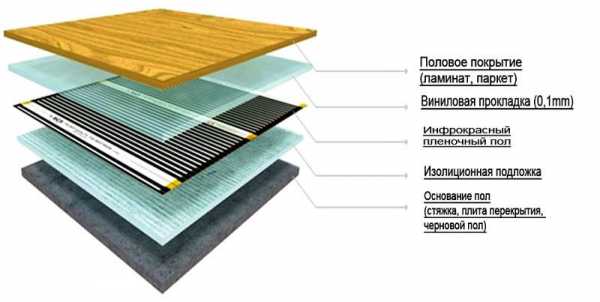

Основные элементы теплого пола

ИК пленка выполняется из плотного полимера, который обладает прекрасными звукоизоляционными качествами и противопожарными свойствами. Между двумя слоями находятся нагревательные элементы. Они могут быть сделаны не только из углерода, но и быть биметаллическими. Стоит учитывать, что материал с биметаллическим нагревателем не используется под керамическую плитку.

Конструкционные особенности теплого пола

Система работает от электрической сети. По краям размещаются проводники, к которым подключаются провода от источников питания. В комплект обязательно входит термостат. Он позволяет контролировать степень нагрева с помощью датчиков.

Принцип действия системы пленочного теплого пола

При использовании технологии инфракрасного пола не придется кардинально менять обстановку. Все элементы подогрева закладываются под декоративное покрытие, например, под ламинат или под линолеум. При такой технологии не понадобится переделывать стяжку.

Особенностью системы является то, что излучение в инфракрасном спектре способствует нагреву непрозрачных предметов. При этом сами компоненты системы не нагреваются. Процесс нагрева происходит, благодаря такому явлению, как конвекция: передача тепла происходит предметам помещения, а не воздуху.

Принцип действия системы следующий:

Внутри пленки находятся полоски из графита и медно-серебряные проводники. Ток проходит к полоскам, в результате чего и образуется инфракрасное излучение;

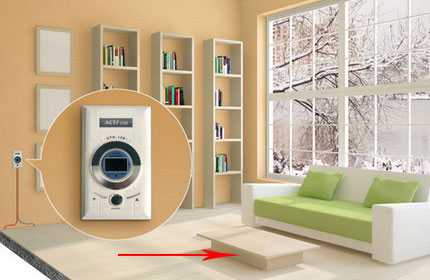

терморегулятор осуществляет контроль работы системы, а также с его помощью можно запускать определенные режимы;
температурный датчик не допускает перегрева пленки.

Особенности работы инфракрасного устройства

Основные технические характеристики: расход электроэнергии

Каждый год электроэнергия становится все более дорогой, поэтому владельцев автономных отопительных систем очень волнует вопрос ее расхода. Чтобы узнать данный показатель необходимо провести расчеты. Вот какие параметры оказывают влияние на расход электроэнергии:

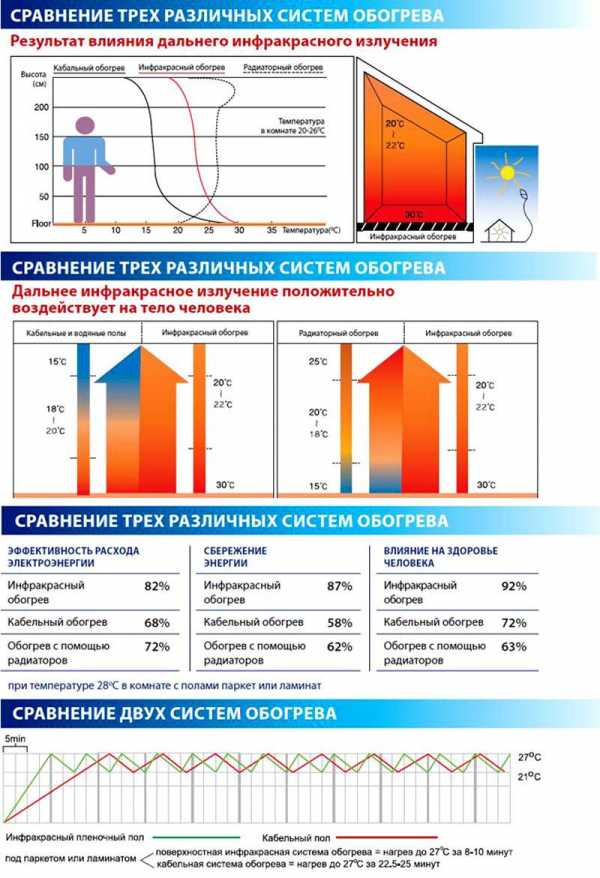

Сравнительная характеристика систем обогрева

Об особенностях вычисления и реальном опыте расхода электроэнергии для пленочных теплых полов можно прочитать в отзывах пользователей. Если материал используется, как дополнительное отопление, то на каждый квадратный метр обогревающего оборудования приходится до 150 Вт в час. А если в качестве основного источника тепла, то расход варьируется в пределах 200÷250 Вт в час. Другими словами, для обогрева помещения площадью 20 кв.м только лишь теплым полом за сутки будет израсходовано 96÷120 кВт электроэнергии. Немало в пересчете на месяц и рубли.

Виды пленок для теплого пола

Для теплого пола используется два типа пленок:

инфракрасные – графитовые или карбоновые;
биметаллические конвективные с медью и алюминием.

Обе разновидности объединяет исполнение. То есть нагревающие части располагаются внутри запаянной пленки. Но длина волн будет различаться: тепловой и ИК диапазон.

ИК пленка с биметаллом

Пленочный инфракрасный теплый пол: особенности материала

Перед покупкой материала стоит разобраться в основных его характеристиках. Данные нужны, чтобы правильно рассчитать мощность, правильно выполнить разметку основания и распланировать размещение полотен.

Вот стандартные показатели обогревающей пленки:

ширина рулона – 50÷100 см. В жилых помещениях применяются варианты 50÷60 см. Для офиса, бани или промышленного объекта подойдет вариант 70÷100 см;
длина полосы может варьироваться в пределах – 6÷50 см. Если помещение слишком длинное, то можно сделать раздельное подключение. При этом устанавливается два терморегулятора. В этом случае применяется бытовая однофазная электросеть;
максимальный показатель мощности составляет 150÷230 Вт/кв.м;
температура плавления — 210÷250°С.

Состав пленочного материала

Преимущества и недостатки пленочных теплых полов

Пленочная технология обогрева имеет следующие плюсы:

эффективное расходование электроэнергии;
равномерный прогрев;
исключение перегрева или переохлаждения;
снижается запыленность помещения;
не требуется специальное обслуживание;
излучение электромагнитного поля сводится к нулю;
не перегорает кислород в воздухе;
при переезде пленку можно демонтировать;
устанавливается под любую поверхность;
не оказывается воздействие на влажность помещения;
высокий показатель теплоотдачи;
простота укладки.

При правильном монтаже у такого покрытия масса достоинств

Стоит отметить и некоторые минусы:

требуется соблюдать правила подключения системы;
не рекомендуется применять, как основное отопление;
нет устойчивости к механическим воздействиям.

К сведению! Укладка материала производится без формирования бетонной стяжки. На процесс монтажа уходит немного времени.

Инфракрасная пленка для теплого пола: основные виды

Инфракрасные пленки в зависимости от нагревательного элемента бывают биметаллическими и углеродными.

В углеродном покрытии нагревательные детали выполнены из карбонового волокна. Это углеродная масса со специальными добавками. Углеродный материал используется как для горизонтальных, так и для вертикальных поверхностей. Пленку можно комбинировать и с другими материалами. К минусам покрытия относится его дороговизна. Пленки с графитовым напылением особенно прочные и могут прослужить долгое время. Покрытие выполняется из лавсановой пленки.

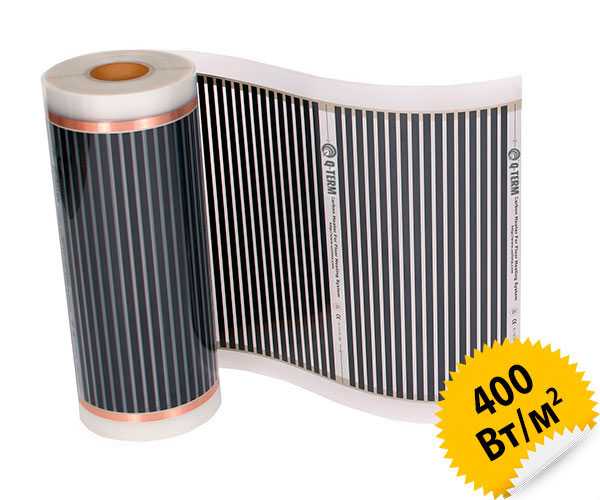

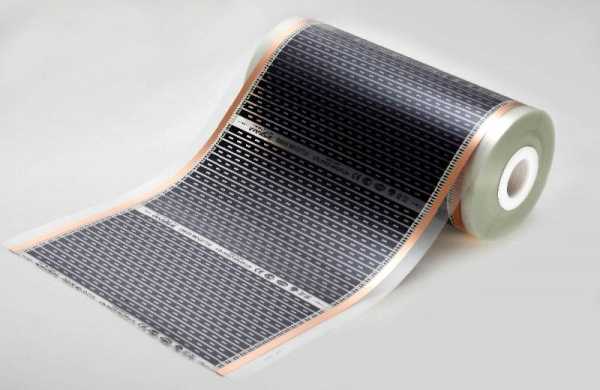

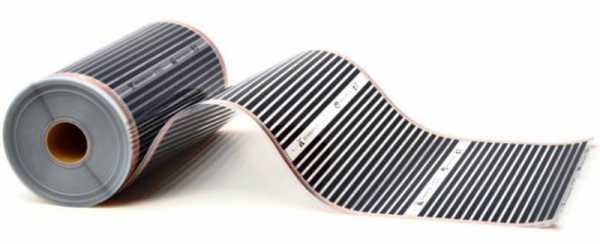

Рулоны инфракрасного покрытия

Как альтернативный вариант применяется биметаллическая пленка. Нагревательный элемент представлен медным и алюминиевым слоем. Покрытие выполняется из эластичной полиуретановой пленки. Пленку с биметаллическим составом нельзя использовать для укладки под керамическую плитку. Кроме того, режим нагрева не рекомендуется выставлять более 27 градусов. При постоянном перегреве пленка может деформироваться.

Саморегулируемая пленка

Пленки классифицируются в зависимости от показателя мощности:

материал с мощностью 130÷160 Вт/кв.м подходит для обогрева небольшой площади и под облегченные напольные покрытия;
170÷220 – может использоваться для укладки под плитку и керамогранит, а также для просторных помещений;
более 220 – для обустройства теплого пола в промышленных зданиях.

Выбирая материал по мощности, необходимо учитывать и высоту потолков.

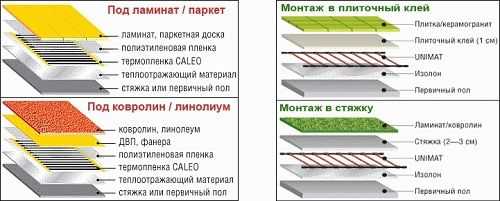

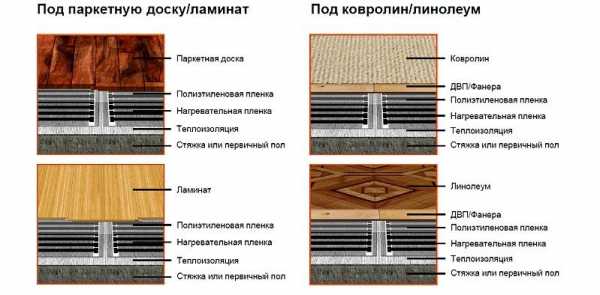

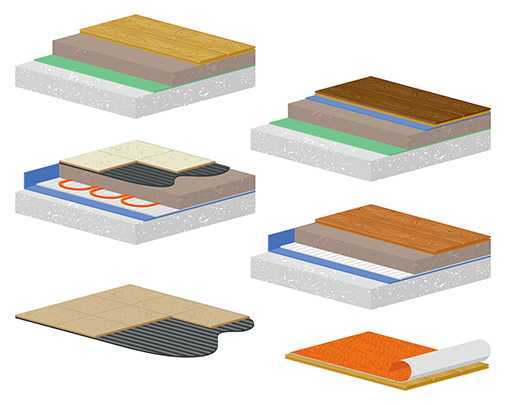

Особенности укладки пленочного теплого пола под различные покрытия

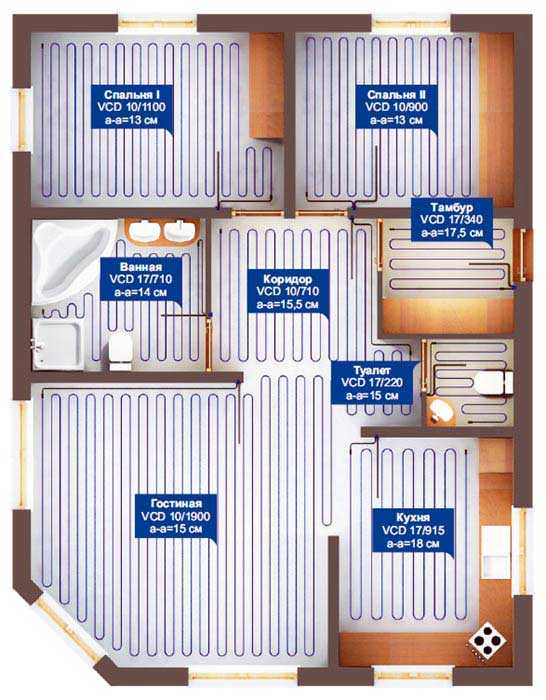

Перед монтажом пленки нужно выполнить расчет и сделать проект раскладки. Сначала выполняется план помещения и отмечаются места для установки мебели. Приступая к монтажным работам, нужно заранее узнать особенности укладки материала с учетом напольного покрытия.

Особенности установки варьируются в зависимости от вида финишного материала

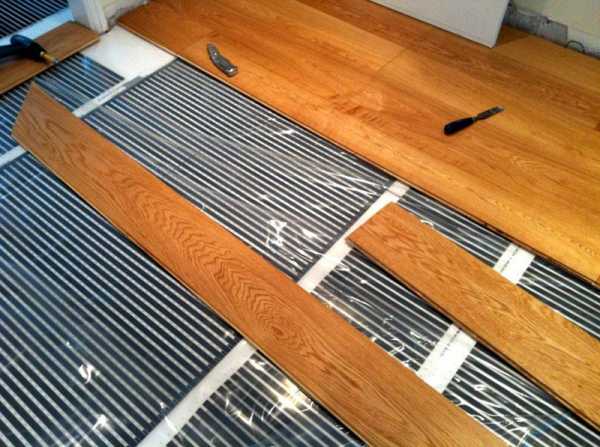

Пленочный теплый пол под ламинат

Ламинат — популярное покрытие, которое само по себе достаточно теплое и приятное. Но установка теплого пола поможет создать более комфортные условия в помещении без избыточной влажности.

Преимуществом применения данной технологии является то, что при монтаже пленочного теплого пола под ламинат не требуется стяжка. Как происходит процесс можно посмотреть на видео ниже:

Важное требование к укладке инфракрасного пола – ровное основание. Важно, чтобы на деревянном основании не было щелей или деформаций.

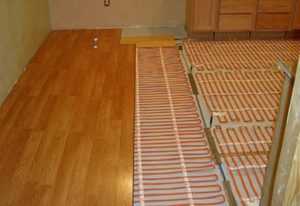

Монтаж под ламинат

Паркет

Паркетная доска является достаточно хрупким материалом. При ее использовании запрещается прогревание более, чем на 27 градусов. Если применяется лаковое покрытие, то оптимальная температура – 21 градус.

При сочетании покрытия с системой «теплый пол» необходимо равномерно прогревать все планки, а доски должны быть из устойчивых к высоким температурам материалов.

Укладка под паркетную доску

Теплый пленочный пол под линолеум

Линолеум – замечательный вариант, так как недорогой и очень практичный. Данный материал легко вписывается в интерьер и за ним просто ухаживать. При использовании пленочного пола следует выбрать многослойный линолеум. Материал должен быть устойчивым к механическим воздействиям, деформациям и выцветанию. Но покрытие с толстым теплоизоляционным слоем не подойдет, так как оно сделает полы более холодным. Хорошим выбором станет линолеум не очень большой толщины, но с устойчивостью к нагреванию.

В таблице представлен пошаговый монтаж пленочного теплого пола под линолеум:

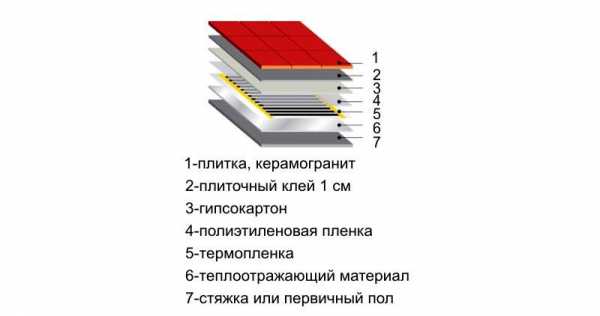

Теплый пленочный пол под плитку

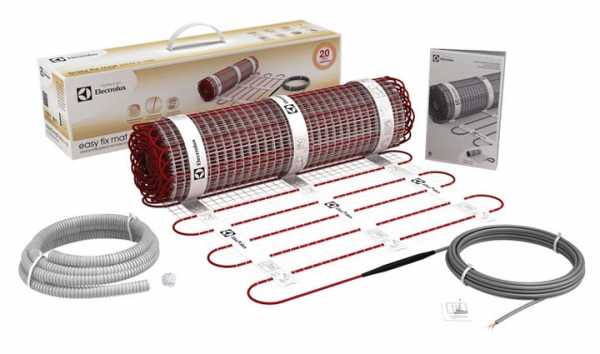

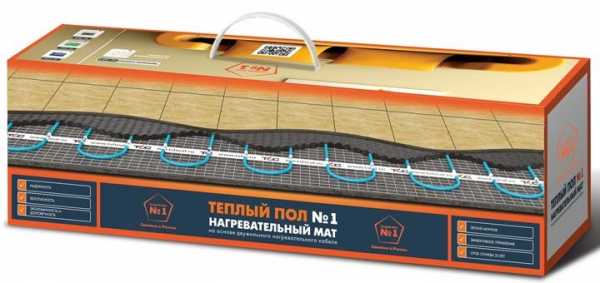

Для плитки больше подойдут кабельные маты. Прежде чем установить теплое покрытие нужно сделать выравнивание и утепление пола.

Укладка пленки под плитку отличается от метода укладки под линолеум или ламинат. Пленочный материал может укладываться на имеющуюся основу сухим способом или на новую стяжку. При этом черновой пол, куда выполняется монтаж, должен быть ровным.

В некоторых случаях плитку укладывают на пластины из стекломагнезита или гипсоволокна. На инфракрасное полотно стелется полиэтилен, а затем листы, на которые монтируется керамика.

Монтаж теплого пола под плитку

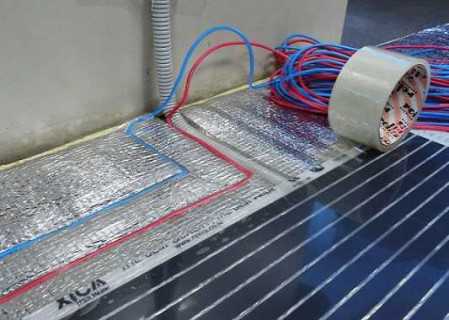

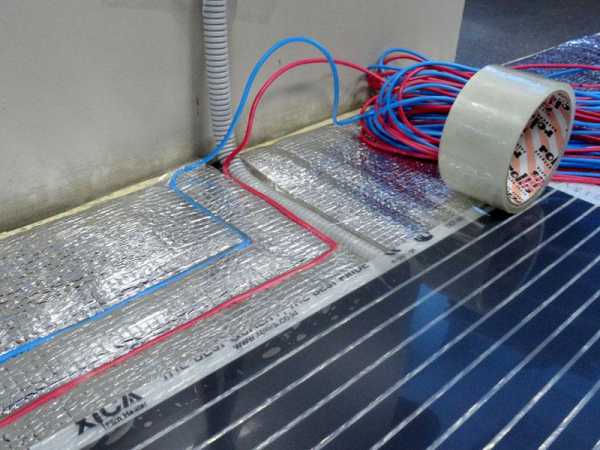

Подключение пленочного теплого пола к сети

Пленку следует прикрепить к основанию с помощью скотча. Во время монтажных работ не стоит ронять на покрытие тяжелые предметы или сильно ходить по нему. Далее вам пригодится информация, как подключить инфракрасный теплый пол.

В подложке необходимо сделать углубление для размещения клемм, проводов и термодатчика.

Подключение выполняется следующим образом:

к медной шине подсоединяются зажимы;
монтируются провода. При этом соблюдается требование параллельного подключения. Можно использовать провода разного цвета но лучше с маркировкой;
по центру нагревающей полосы монтируется термодатчик;
все места соединений изолируются. К клеммам присоединяются гудроновые накладки.

Схема подключения к сети

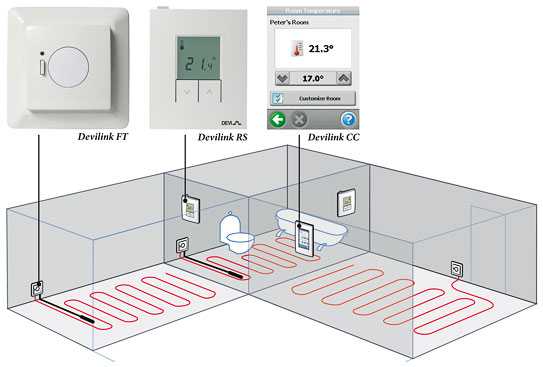

Установка терморегулятора

Начать монтаж теплых полов рекомендуется с установки терморегулятора. Его монтируют на стене на высоте не ниже 30 см. Прибор устанавливают в стандартную коробку, под которой просверливают отверстия. При этом применяют дрель со специальной насадкой.

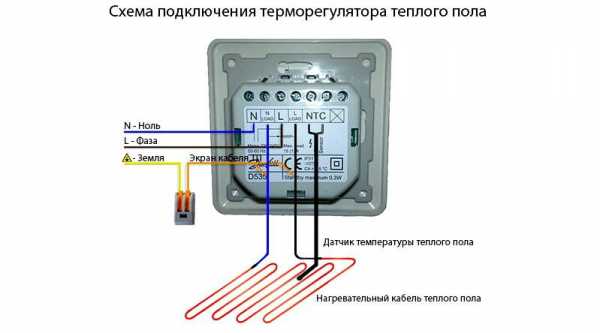

Схема подключения прибора

Основные положения безопасности при монтаже теплого инфракрасного пола

Есть определенные правила безопасности, которые следует соблюдать:

нельзя подключать к сети рулон с пленкой;
во время установки сеть должна быть обесточена;
термопленка не должна касаться коммуникаций или арматуры;
не стоит выполнять монтаж на участках с большим риском попадания влаги;
нельзя заламывать, перерезать и перегибать пленку;
установку следует производить при плюсовой температуре;
запрещено размещать покрытие рядом с отопительными приборами;
при монтаже не используются шурупы или гвозди.

Резистивный пленочный пол — что это?

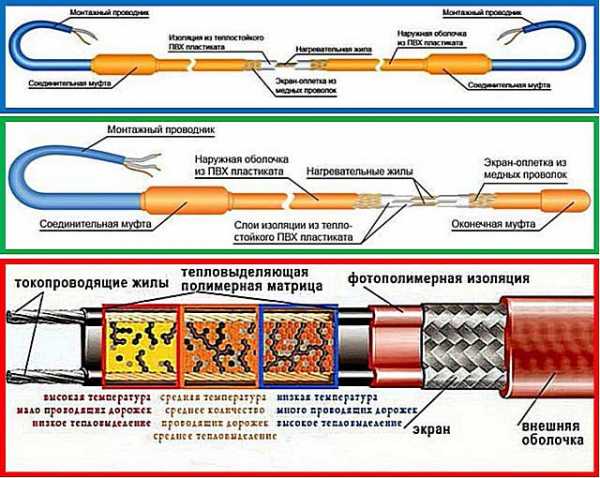

В резистивных кабелях тепло производится при прохождении по проводнику из алюминия или меди. При этом проводник состоит из множества тонких полос, запаянных в слои полимерной пленки. Расстояние между полосами не более 1 мм. Ток к проводнику подводится при помощи шин, которые располагаются сбоку.

Резистивные пленки устанавливаются только сухим бом, поэтому их не применяют под плитку.

Резистивная пленка

Обзор лучших производителей пленочных теплых полов

Множество компаний предлагают ИК – пленку. Стоит отметить некоторые из них:

Caleo – корейская компания, предлагающая самые простые покрытия и ультрасовременные пленки с системой саморегуляции. Продукция данной компании предназначена для укладки сухим способом;
Rexva предлагает пленки из углеродных полос стержней с полиэстерным покрытием высокой прочности. Тонкую пленку можно использовать не только для пола, но и для стен или потолка;
Heat Plus производит сплошную термопленку и «полосатую». Карбон равномерно наносится на полиэстерную основу, что позволяет увеличить площадь нагрева.

Если вы не решили, какой компании приобрести пленочный теплый пол, почитайте некоторые отзывы на одном из популярном ресурсов:

Отзыв, Duduvanchik: Инфракрасный пленочный теплый пол Caleo — Пользуемся редко, но вещь стоящая.
Достоинства: Греет
Недостатки: Долго разогревается
Кода начинали делать ремонт — я как-то даже не задумывалась о теплом поле. Тем более, что в качестве напольного покрытия мы выбрали пробку, а под нее теплые полы не стелят — она и так теплая.
Подробнее на Отзовик: http://otzovik.com/review_3950669.html

Отзыв, Egorya 17, Мурманск: Инфракрасный теплый пленочный пол «ТермоДАР» — Теплое чудо!
Достоинства: дает тепло
Недостатки: не обнаружено;
В нашей квартире зимой было очень холодно, т. к. две комнаты находятся над аркой мы в них просто замерзали. И вот мы делали ремонт и нам посоветовали этот теплый пол. И теперь у нас в комнате тепло и уютно. Дети и мы ходим босиком и не боимся замерзнуть, а особенно приятно в периоды когда отключают отопление просто здорово.
Подробнее на Отзовик: http://otzovik.com/review_246811.html

Как выбрать и купить пленочные теплые полы — цены, каталоги

В таблице представлены цены на инфракрасный пленочный теплый пол от некоторых производителей. С ее помощью вы получите какое-то представление о существующих на рынке предложениях.

Надеемся, что наш обзор поможет вам сделать правильный выбор. Теплый инфракрасный пол станет превосходным дополнением к основной отопительной системе. А при правильном монтаже прослужит долгие годы.

ИнженерияДренажные трубы для отвода грунтовых вод: назначение, виды, особенности монтажа

ИнженерияБесшумный вентилятор в ванную комнату: особенности, виды и порядок монтажа

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Инфракрасного теплого пола потребление

Считаем расход электроэнергии инфракрасного теплого пола

От автора: добрый день, уважаемый посетитель нашего сайта. В последнее время все мы привыкли к современным технологическим прибауткам и комфорту, и уже не представляем, что такое жизнь без благ цивилизации. Одним из таких новшеств, недавно вошедших в нашу жизнь, являются теплые полы. Мы уже говорили о том, как их изготавливать, и что для этого нужно. А сегодня обсудим не менее важную тему: инфракрасный теплый пол расход электроэнергии.

Что такое инфракрасный, пол и как он работает?

От чего зависит расход электроэнергии?

вид обогрева, основной или вспомогательный;
мощность обогревающей пленки;
температура наружного воздуха;
наличие утеплительной подложки;
утепленность плиты перекрытия или пола;
наличие утеплителя на стенах и их толщина;
наличие или отсутствие терморегулятора;
правильность монтажа;
наличие стеклопакетов и их теплопроводные характеристики;
количество окон в помещении и их площадь.

Пример расчета

seberemont.ru

Теплый пол инфракрасный пленочный: расход электроэнергии

26.02.2017

Первостепенное значение, кроме расхода электроэнергии, для уютного и комфортного проживания в доме, в квартире, на даче и т.д. является тепло. Так приятно, когда на улице дождь или мороз, оказаться в теплой квартире! И это тепло мы можем получить при помощи инфракрасных пленочных теплых полов, которые мы можем применить в любом помещении дома или квартиры: в кухне, ванной, коридоре, спальне, гостиной и т.д.Теплый пол инфракрасный пленочный по расходу электроэнергии имеет отличные характеристики. Поэтому широко применяется. Его можно стелить под линолеум, ламинат, паркетную доску, керамическую плитку.Дополнительная подготовка поверхности для его укладки не требуется. Также не требуется стяжка и после укладки инфракрасного пленочного теплого пола.Инфракрасные пленочные полы используют как для основного источника отопления частных домов и квартир, так и как дополнительный источник.При использовании этих полов, как основного источника отопления, пленкой застилают 60-70 % (не менее) общей площади помещения. Если инфракрасные пленочные теплые полы используют как дополнительный обогрев дома или квартиры, то ими можно застилать любое количество площади, чаще всего это 30-50% площади помещения.В проходных коридорах без мебели теплый пол устанавливается по всей площади, а в помещении, где стоит мебель только там, где нам это необходимо.

Укладка инфракрасных теплых полов опытными профессиональными монтажниками занимает не более 2 часов на одно помещение, что является большим плюсом и не отнимает много вашего времени.

ИНФРАКРАСНЫЙ ПОЛ: ЦЕНА И РАСХОД ЭНЕРГИИ

Цена и расход энергии инфракрасного пола во многом зависит от обустройства помещения и его подготовки.Для того чтобы инфракрасный теплый пол эффективно использовался, необходимо исключить все возможные теплопотери в вашей квартире или доме.

5 ШАГОВ К ЭКОНОМИИ РАСХОДА ЭЛЕКТРОЭНЕРГИИ ИНФРАКРАСНЫМ ПЛЕНОЧНЫМ ТЕПЛЫ

polaks.ru

Расход электроэнергии теплого пола: электрического и пленочного

Перед тем, как Вы решите осуществлять укладку такой системы отопления в доме, полностью просчитайте выгодность ее использования по сравнению с альтернативными вариантами подогрева. Далее мы рассмотрим, как самому рассчитать расход электроэнергии теплого пола и расскажем Вам, сколько потребляет пленочное покрытие, термомат, греющий кабель.

Мощность нагревательных элементов

Основными видами электрического теплого пола является пленка (инфракрасный), термомат и греющий кабель. Что касается пленочного покрытия, его принято использовать при укладке системы под ламинат и линолеум, маты и кабель применяются для подогрева пола из керамической плитки. У каждого из перечисленных нагревательных элементов свои характеристики: мощность, толщина, температура нагрева и т.д. Сейчас мы рассмотрим, сколько электроэнергии потребляет теплый пол каждого вида.

Итак, расход энергии у нагревательных элементов следующий:

пленочное покрытие – от 150 до 400 Ватт/м²;
греющий кабель – от 10 до 60 Вт/метр (в среднем 30 Ватт). Обычно на 1 квадратный метр поверхности укладывается около 5 витков материала, чтобы суммарная мощность составляла 120-150 Вт/м²;
термомат – от 120 до 200 Вт/м²(взят средний расход по характеристикам производителей тепло пола DEVI и ТЕПЛОЛЮКС).

Как Вы видите, мощность электрического теплого пола в среднем от 120 до 200 Ватт/м², что позволяет сделать систему как для полного отопления помещения, так и для вспомогательного.

Видео обзор о том, сколько расходует система подогрева

Технология подсчета затрат

Чтобы самостоятельно определить, сколько берет электрический теплый пол энергии, необходимо воспользоваться следующей формулой:

W=S*P*0,4,

где:

S – площадь помещения;
P – мощность системы;
0,4 – коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами 0,4*S – полезная площадь обогрева.

Полезная площадь обогрева

Итак, к примеру, если Вы решили рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м² в гостиной, площадью 25 м², формула будет иметь вид:

W =25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Часовое потребление известно, но это еще далеко не все. Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Несложными расчетами можно определить, что месячный расход теплого пола составит около 360-400 кВт.

Сразу же обращаем Ваше внимание на то, что данные подсчеты очень грубые и, как правило, фактическое потребление меньше в 2 раза. Связано это с тем, что дополнительно можно применять терморегуляторы, которые еще на 40% сокращают расход электроэнергии. Итого, система будет потреблять не 360 кВт в месяц, а 216, к тому же мы для примера выбрали мощность 150 Вт, а Вы можете использовать кабель с характеристикой 90-120 Вт/м

2, чего также может хватить в индивидуальных условиях!

Последнее, что Вам останется сделать – умножить мощность, которую расходует система в месяц на стоимость одного киловатта энергии в Вашем городе. Итого, получится готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет. Как Вы видите, формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное – иметь под рукой калькулятор!

Хотелось бы также отметить, что для отопления дома инфракрасным пленочным материалом расчет расхода электроэнергии производится с учетом, что на 1 метр квадратный неотапливаемого помещения необходимо около 60 Ватт мощности материала. Для отапливаемой комнаты это значение сокращается до 20-30 Вт. Связано это с тем, что пленка имеет высокий КПД и низкое энергопотребление, что является в принципе преимуществом инфракрасных обогревателей любого типа!

Как можно сократить затраты

Выше Вы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет» в конце месяца. Конечно же, при оплате первой же квитанции Вы задумаетесь, как можно сократить расход и сделать систему отопления экономичной.

Итак, к Вашему вниманию советы, которые позволят заметно снизить потребление электричества теплым полом в доме:

Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%, а это практически вполовину!
Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже уставки и наоборот – выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.
Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше? О самых главных преимуществах и недостатках двухтарифных электросчетчиков мы Вам рассказывали, одновременно предоставив отзывы покупателей.
Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.
Вы можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Теперь Вы знаете, сколько тратит электричества такая система подогрева, и как самостоятельно сократить расход электроэнергии теплого пола!

Советуем изучить:

samelectrik.ru

Сколько электроэнергии потребляет теплый пол

Когда вы определились с тем, что однозначно будете монтировать систему теплых полов, вам необходимо высчитать, сколько же кВт энергии будет потреблять такое отопление. Сделать это можно самостоятельно, не прибегая к услугам специалистов.

Теплые полы, изготовленные из разных нагревательных элементов, имеют и разный расход электроэнергии.

Основные разновидности теплого пола:

нагревательная пленка — применяется для укладки под линолеумом или ламинатом

электрический кабель – применяется в стяжке

термомат – под плиткой

Мощность вышеуказанных видов теплого пола следующая:

нагревательная (инфракрасная) пленка – 0,2-0,4квт/м2

электрический нагревательный кабель – 0,01-0,06квт/м. В один квадратный метр, в среднем помещается пять витков.Но тут многое зависит именно от шага укладки.

термомат до 0,2квт/м2

В среднем, мощность теплого пола составляет от 0,1 до 0,2квт/м2. Данную информацию всегда можно найти на коробке или бирке от изделия.

Подбирая минимальную или максимальную мощности, можно выбирать — теплый пол у вас будет основной системой отопления или дополнительной.
Основной — это когда у вас в загородном доме вообще нет центральной системы отопления или в квартире многоэтажного дома постоянно плохо греют радиаторные батареи.
Расчет затрат энергии
В первую очередь запомните, что «кушать» электроэнергию электрические полы будут исходя из условий закладки (толщина стяжки, теплопотери, наличие теплоизоляции), а не столько сколько вам клятвенно наобещали менеджеры в магазине.
Для расчета затрат электроэнергии воспользуемся следующей формулой:
S
это площадь всей вашей комнаты
P
суммарная мощность элементов теплого пола
0,4
коэффициент, который учитывает только полезную площадь под обогрев (то что не занято мебелью, ковриками, другими предметами, плюс обязательные отступы от стен
Пример расчета
Мощность элемента теплого пола возьмем максимальную для не очень хорошо утепленного дома 0,2квт/м2. Лучше сначала узнать свои предельные затраты.
Если же у вас дом как «термос» и всё с теплопотерями в порядке, то и применять мощные термоматы не обязательно. Берите в расчеты среднее значение 0,1-0,15квт/м2.
Условно принято использовать следующие мощности для разных отапливаемых помещений:
жилые комнаты, кухня, прихожая — до 120Вт/м2
ванная — 150Вт/м2
лоджия, балкон — 200Вт/м2
Общая площадь спальни, где будет укладываться пол – 20м2. Применяя формулу, получаем:
То есть в час, ваш теплый пол будет потреблять 1,6квт.
Включают такой обогрев в основном на 7-10 часов в сутки. С 17.00 до 24.00 — после прихода с работы, перед сном. И иногда по утрам с 5.00 до 8.00. Но график работы при наличии специальных устройств, о которых будет сказано ниже, вы можете с легкостью устанавливать сами.
Таким образом, расход в сутки за 10 часов составит – 16квт. Итого за месяц пользования теплыми полами счетчик намотает – 480квт. Это только в одном помещении.
Если же электрообогрев будет уложен во всех комнатах, то счета с расходом более 1000кВт в месяц вполне реальная картина.
Но не пугайтесь, такие счета могут прийти только в том случае, если:
электрический пол у вас работает как основной источник отопления
вы используете максимальную мощность элементов 0,2квт и выше
не применяются никакие терморегуляторы
Расчет теплых полов как основного отопления
А как узнать, хватит ли тепла от электрического пола, чтобы согреть все помещение и дом? Для этого требуется высчитать ваши теплопотери. Безусловно в каждом случае все индивидуально, и куча факторов будет влиять на погрешность.
Однако можно приблизительно сориентироваться на требования СНиП.
Они говорят, что нормальная теплопотеря для стандартной жилой квартиры — это 1кВт/ч на площади в 10м2.
При этом высота потолков — максимум 3м, а стены, пол и все остальное должно быть утеплено опять же согласно СНиП.
Возьмем те же расчетные данные, что и ранее. Площадь комнаты 20м2.
Соответственно на такой площади теплопотери составят — 2кВт/час

Ваша задача перекрыть полученные данные. То есть, вы должны уложить маты определенной мощности и на определенной площади так, чтобы итоговый результат от такого монтажа был либо равен, либо превышал расчетные тепло потери помещения.
Мы знаем, что полезная площадь, которую можно использовать под маты или греющий кабель в комнате — 8м2.
Исходя из этого высчитываем, какой мощности теплый пол нужно выбрать, чтобы его хватило для согревания комнаты как основного источника тепла.
Итого для нашей комнаты имеем:
Pтп= 2 / 8 = 0,25кВт/м2
При этом если вы проживаете в климатической зоне, когда несколько дней температура на улице может опуститься до -30 градусов, рекомендуется к этой мощности добавить еще +25%.
Если такого мощного мата или кабеля нет в наличии, то попробуйте увеличить полезную площадь укладки и сделать расчет заново.
Терморегуляторы
Что делать чтобы уменьшить такие большие цифры и киловатты расхода энергии?
Если вы будете применять терморегуляторы, то расход легко можно снизить сразу на 30-40%. Правда, установив его на максимальное значение, ни о какой экономии говорить уже не придется. Работать он будет практически без простоев.
Поэтому лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола.
Они хоть и стоят подороже, зато в последствии в несколько раз отобьют свою цену.
Правда, если теплый пол это основной источник тепла во всех комнатах, то придется их ставить несколько штук по разным зонам. Например в ванной комнате греющий кабель или маты работают гораздо дольше чем на кухне или в зале.
Также никто вас не ограничивает в выборе мощности обогревательного элемента теплого пола. Не обязательно использовать максимально возможные мощности.
Просчитав таким образом расход по всем помещениям, можно легко сделать соответствующие выводы: выгоден данный вид обогрева или нет.
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.
Как можно сэкономить?
Если теплые полы уложены в каждом помещении квартиры, то итоговая сумма за электроэнергию может выйти очень существенной. Можно ли как-то сэкономить и уменьшить свои затраты? Ответ – Да, и вот что для этого нужно сделать:
1Утеплите собственный дом или квартиру
Почти половину тепла можно потерять из-за некачественного утепления окон и дверей.
2Используйте терморегулятор
Его необходимо монтировать в самом прохладном месте комнаты. Отопление будет самостоятельно отключаться при достижении определенной температуры, которую вы заранее задаете и также включаться без вашего участия, экономя электроэнергию.
Понижение температуры нагрева теплых полов на 1 градус позволяет примерно сэкономить до 5% расхода эл.энергии
3Установите многотарифный прибор учета электроэнергии
Включая теплые полы преимущественно в ночные часы, когда тариф минимален, вы сможете сэкономить не одну сотню киловатт в месяц.
4Не прокладывайте теплый пол в тех местах, где располагается мебель и бытовая техника (без ножек)
Мало того, что это неэффективно с точки зрения обогрева помещения, так еще и запрещается производителями самих теплых полов.
Во-первых, резко уменьшается теплосъем с полезной площади. А во-вторых, повышается риск перегреть секции мата, кабеля или продавить пленку.

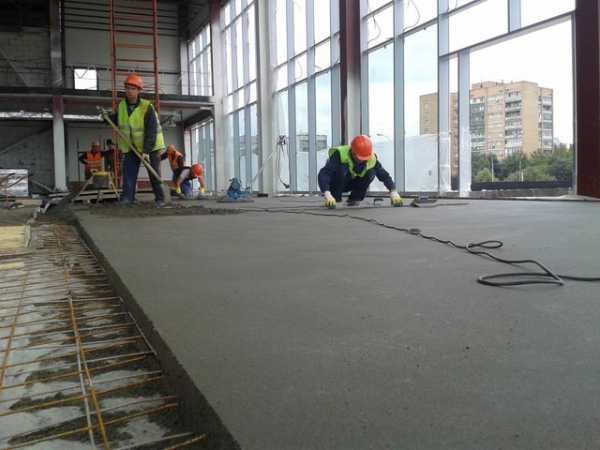

5Первоначально сделанная стяжка толщиной до 85мм, очень сильно поможет вам сэкономить в будущем на отоплении
Включая такие теплые полы только на ночь, они как аккумулятор будут набирать тепло и отдавать его вплоть до вечера следующего дня.
Статьи по теме
domikelectrica.ru
потребляемая мощность, как рассчитать расход
Инфракрасный тёплый пол под ламинат, мощность которого достаточно высока, представляет собой высокотехнологичную, эффективную в энергетическом отношении конструкцию, которую очень удобно устанавливать под ламинат. Устройство обеспечивает хороший обогрев помещения с минимальным потреблением электроэнергии.
Какой должна быть потребляемая мощность для инфракрасного пола под ламинат
Содержание статьи
Опыт потребителей и специалистов по установке инфракрасного тёплого пола в жилых помещениях и офисах говорит о следующих показателях:
В пик энергопотребления, когда температура в помещении гораздо ниже требуемой, расход электроэнергии на квадратный метр составляет 230 Вт. После того как произведён соответствующий нагрев, мощность установки снижается до 110 Вт на квадратный метр.
Чтобы добиться требуемого нагрева, достаточно активной работы тёплого пола в течение 20 минут в час. Это средний показатель, энергоснабжение устройства зависит от многих факторов.
Для того чтобы добиться столь привлекательных показателей, необходимо наличие эффективного терморегулятора, определяющего параметры работы установки с целью достижения определённого климата в помещении.
Как рассчитать расход электроэнергии
Тем, кто выбрал инфракрасный тёплый пол под ламинат для полного или частичного обогрева помещения, необходимо иметь представление о том, из чего складывается энергопотребление такого устройства, от каких факторов зависит расход электроэнергии, и каким способом нужно сделать его наиболее эффективным. Сначала необходимо научиться рассчитывать эти показатели самостоятельно.
Если рассчитывать расход электроэнергии для инфракрасного пола мощностью 220 Вт на квадратный метр, следует определить теплопотери и некоторые другие показатели. При этом надо учитывать, что наличие программируемого автоматического терморегулятора в состоянии снизить реальное энергопотребление на 90%.
Для расчёта расхода электроэнергии необходимо учитывать также уровень теплопотери, который определяется СНиП (строительные нормы и правила) на уровне примерно 1 кВт на 10 кв м, при высоте потолков до трёх метров. Для выбранного помещения 18 квадратных метров теплопотеря составит 1,8 кВт/час. Показатель необходимо перекрыть возможностями инфракрасного плёночного тёплого пола, если это единственное устройство для отопления. Для этого потребуется:
(1,8 : 0,22)*1,25 = 10,7 кВт;
где — 1,8 кВт — теплопотери;
0,22 кВт — энергопотребление на 1 кв м. тёплого пола;
1,25 — коэффициент запаса мощности на случай похолодания.
От чего зависит расход электроэнергии
Энергопотребление инфракрасного тёплого пола под ламинат, потребляемая мощность которого внушительна, определяется рядом важных факторов. Это, первую очередь, параметры самого пола, теплозащищенность помещения и другие его характеристики, исходная температура.
Важное значение имеют теплопотери конкретного помещения. Средний их показателей рассчитывается СНиП, то есть, строительными нормами и правилами.
Существует также ряд повышающих или понижающих коэффициентов, которые определяют необходимый запас мощности на случай резкого похолодания или других изменений температурного режима.
setafi.com
