Саморегулирующийся инфракрасный теплый пол

Positive Temperature Coefficient (РТС) — эффект увеличения сопротивления материала при повышении температуры был открыт в 1930 году американским изобретателем Самюэлем Рубеном. Свойство РТС широко применяется в радиоэлектронике и при производстве саморегулирующихся нагревательных приборов и кабелей.

Мы долго ждали, когда же такое замечательное физическое свойство материала как саморегуляция будет использовано в производстве пленочных теплых полов. Вся сложность заключалась в том, что пленочные теплые полы имеют малые размеры и применение полупроводниковой матрицы как, например, в саморегулирующихся кабелях неприемлемо.

Так как эта область до конца еще не изучена, то производителям самостоятельно приходится проводить исследования и практические эксперименты по составлению композиций из различных полимеров и черного карбона (нагревательного элемента), но лишь немногие исследователи добиваются успеха по созданию объемных полимеров, обладающих свойством PTC. Именно по этой причине в мире в настоящее время единицы компаний — производителей полимерного саморегулирующегося материала для производства кабелей и термопленки.

Но все к этому шло и вот, наконец-то, свершилось!

Саморегулирующиеся инфракрасные теплые полы MARPE

В 2016 году Российская Компания «Аккурат-Инжиниринг» заключила договор с компанией «Green Industry Co., Ltd» из Южной Кореи о производстве и поставках на Российский рынок инфракрасной плёнки Green Film PTC с 30 % эффектом саморегуляции, а в 2017 году планируется расширение линейки и поставки термопленки с РТС равным 50 %.

Использование саморегулирующейся инфракрасной пленки в системах отопления дает два важных преимущества перед резистивными термопленками и кабелями, а именно:

• уменьшения возможности локального перегрева
• экономии потребляемой электроэнергии

На практике это означает, что саморегулирующаяся инфракрасная пленка Green Film PTC в момент включения в холодном помещении имеет номинальную мощность и быстро прогревает его до установленной температуры. В процессе нагрева увеличивается сопротивление греющего слоя и происходит уменьшение потребляемой электрической энергии и снижению мощности.

При РТС равным 30 % мощность инфракрасной пленки с начальной 220 Вт/м.кв. снижается до 150 Вт/м.кв., то есть получаем 2 в 1  — первоначально основное отопление, а затем поддержание комфортной температуры.

Еще эффект саморегуляции позволяет значительно снизить вероятность перегрева напольного покрытия при «запирании», это когда на теплый пол кладут ковры или ставят предметы, перекрывающие теплоотвод с поверхности. Благодаря саморегуляции на участках где происходит запирание и повышается температура происходит уменьшение выделение тепла.

Видео об эффекте саморегуляции в теплых полах

Для использования систем электрического отопления — это огромный плюс, и мы надеемся, что Вы по достоинству оцените преимущества саморегулирующейся нагревательной пленки в системах отопления Вашего дома.

termomat.ru

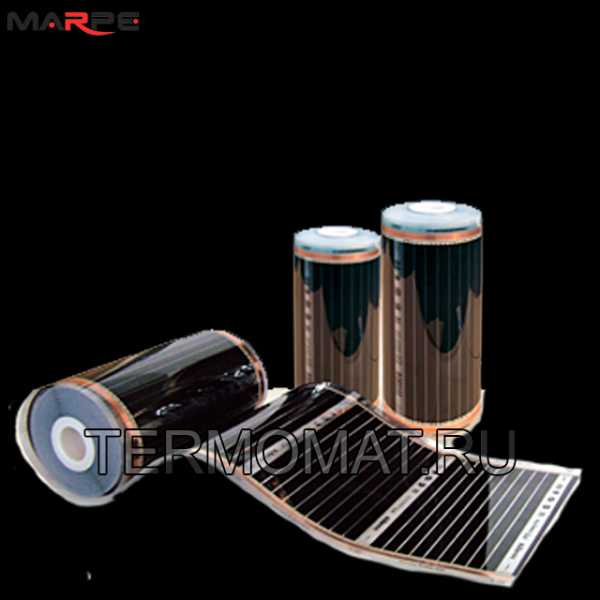

Саморегулирующаяся инфракрасная плёнка MARPE Samreg 50

Нагревательная инфракрасная пленка MARPE «САМРЕГ» это современная суперэнергосберегающая инфракрасная пленка для системы Теплый пол, с применением карбоновых нанотрубок (CNT), предлагающая безопасность, удобство, экологичность и экономичность в сравнении с аналогичными видами инфракрасной пленки.

Главная особенность пленки MARPE «Самрег» — саморегулирующийся нагревательный слой, снижающий мощность пленки при повышении температуры!

На первый взгляд MARPE «Самрег» состоит из базового набора элементов для любой качественной инфракрасной пленки:

• Ламинирующий слой
• Медные проводники с серебряным слоем
• Карбоновая паста
• Слой пленки основы.

Однако MARPE «Самрег», также как и MARPE «Стандарт», имеет добавленные в карбоновую пасту углеродные нанотрубки.

Главная же «фишка», которой нагревательная пленка и обязана своим именем «Самрег» — её возможность саморегулироваться, снижать удельную мощность при повышении температуры.

Это чудесное свойство, основанное на изобретении способа производства материалов с положительным температурным коэффициентом (PTC – Positive Temperature Coefficient), еще недавно применявшееся исключительно в радиодеталях и в дорогостоящих нагревательных саморегулирующихся кабелях для промышленного обогрева трубопроводов, а сейчас доступное (ура!) каждому потребителю в домашних условиях, позволяет одновременно решить две важнейшие проблемы напольного электрообогрева:

• «Боязнь перегрева». Всегда запрещалось размещать на поверхности инфракрасного пола мебель и любые другие предметы, способные затруднить отвод тепла от поверхности пола. И как следствие вызвать локальный перегрев со всеми вытекающими неприятными последствиями.
• «Боязнь высоких эксплуатационных расходов» – теплый пол греет, счетчик мотает, деньги улетают со скоростью ветра.

Саморегулирующаяся нагревательная пленка MARPE «Самрег» решает обе проблемы РАЗОМ!

В местах начинающегося перегрева при повышении температуры она локально снижает свою мощность и избегает перегрева.

И, так как снижение мощности нагревателя снижает пропорционально расход потребляемой им электроэнергии, — пленка MARPE «Самрег» уменьшает расход денежных средств на оплату обогрева. И не только в местах перегрева, а в принципе до 33% всегда, каждый раз при повышении температуры, при выходе системы обогрева из режима интенсивного нагрева холодного пола в рабочий режим поддержания теплого пола.

Подобно коробке-автомату в трансмиссии автомобиля, MARPE «Самрег» также самостоятельно выбирает нужный режим работы! Сама делает теплей пол там, где нужно.

Номинальная потребляемая мощность	220 Вт
Напряжение питания	220 В / 50 Гц
Длина волны ИК лучей	5 — 20 мкм
Толщина пленки Marpe Samreg PTC 50	0,388 мм
Ширина пленки Marpe Samreg PTC 50	50 см
Кратность сегмента ИК пленки	нет
Температура окружающей среды при эксплуатации	— 40 °С … + 50 °С
Длина в рулоне	100 м
Гарантия	15 лет

effekt-energo.ru

Как работает саморегулирующаяся инфракрасная пленка

В основе саморегулирующейся инфракрасной пленки лежит применение материалов с положительным температурным коэффициентом (Positive Temperature Coefficient). При повышении температуры пленки увеличивается ее сопротивление, за счет чего понижается потребляемая мощность.

При включении пленка с эффектом саморегуляции (PTC пленка) имеет номинальную мощность в 220 Вт/м.кв. и быстро прогревает помещение. По мере нагрева потребляемая мощность плавно понижается до 150-110 Вт/м.кв. в зависимости от модели.

Благодаря положительному температурному коэффициенту, пленка обладает повышенной устойчивостью к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами.

В случае если пленку запереть, отдача тепла полом значительно ухудшается. Начинается локальный перегрев пленки, но вынесенный датчик температуры, расположенный в удаленном месте, не фиксирует перегрева и не отключает подачу напряжения. Простая пленка будет нагреваться с одинаковой мощностью по всей своей поверхности и в месте ее запирания может выйти из строя или повредить напольное покрытие. PTC пленка понизит мощность в месте перегрева, тем самым защитив от повреждения себя и напольное покрытие.

Однако наличие у пленки эффекта саморегуляции не позволяет использовать систему без терморегулятора и класть пленку под корпусную мебель. Это обосновано тем, что невозможно полностью отключить нагрев в определенном месте. Современные инфракрасные пленки обладают положительным температурным коэффициентом не более 50%, что означает, что при нагреве потребляемая мощность понижается с 220 до 110 Вт/м.кв. Соответственно даже на минимальной мощности пленка продолжает нагреваться.

Использование терморегулятора обосновано необходимостью ограничивать температуру нагрева пленки. Любая модель пленки способна нагреваться свыше + 30 °С. Даже с дальнейшим ограничением мощности у PTC пленки, данной температуры будет достаточно для повреждения любого типа напольного покрытия.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

heating-film.ru

Cаморегулирующаяся пленка Marpe Samreg

При покупке теплого пола свыше 10 м² скидки (посмотреть)

Доставка:

по Москве (400 р.) / Самовывоз / В регионы

Подробнее о доставке

Описание

Инфракрасный саморегулирующийся пленка Marpe Samreg PTC – это пленочный теплый пол с положительным температурным коэффициентом электрического сопротивления равным 30%.

Positive Temperature Coefficient позволяет значительно снизить вероятность перегрева напольного покрытия при ухудшении теплоотдачи с его поверхности, например, укрытие ковром или другими предметами и снизить затраты на оплату за «свет».

Особенности

Инфракрасная саморегулирующаяся плёнка Marpe Samreg PTC (заводское название Marpe-PА1000T30 Р.Т.С.) изготавливается из композитного материала на основе карбона с использованием технологии CNT (Carbon Nanotube). Греющий слой выполнен в виде поперечных полос шириной 2 см объединенных в 25 сантиметровые секции.

Термоплёнка Marpe Samreg PTC относится к отопительной системе 6 поколения с PTC 30 (позитивным температурным коэффициентом равным 30%), что означает снижение потребления мощности на 30% при преодолении температурного порога, автоматическим уменьшении мощности и снижении выделения тепла на 30%.

Термоплёнка Marpe Samreg PTC применяется для монтажа теплого пола под ламинат, линолеум и ковролин в городских квартирах и офисных помещениях.

Мощность: 220 Вт на один метр квадратный.

Ширина: 1 метр. Термопленку можно разрезать поперек кратно 25 см.

Технические характеристики

Номинальная потребляемая мощность	220 – 150 Вт/м.кв.
Напряжение питания	220 В / 50 Гц
Длина волны ИК лучей	5 — 20 мкм
Толщина пленки Marpe Samreg	0,338 мм
Ширина пленки Marpe Samreg	100 см
Кратность сегмента ИК пленки	25 см
Температура окружающей среды при эксплуатации	— 40 °С … + 50 °С
Длина в рулоне	100 м

Срок службы, не менее 25 лет.

Гарантийный срок 15 лет.

Структура

Инфракрасная саморегулирующаяся плёнка Marpe Samreg РТС состоит из трубчатых карбоновых нанообразований с использованием CNT технологий и за свои превосходные электрические, механические и термические свойства рассматривается как материал 21 века.

Структура пленочного теплого пола Marpe Samreg

Структура пленочного теплого пола Marpe Стандарт

Пленочный теплый пол Marpe Samreg состоит из 5 слоев:

1. Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
2. Нагревательный элемент — карбоновый слой с применением карбоновых нанотрубок (CNT) и положительным температурным коэффициентом (PTC).
3. Серебряная подложка для уменьшения сопротивления с антиискровой сеткой.
4. Медная шина.
5. Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).

Ниже на рисунке приведены свидетельства как ведут себя различные инфракрасные пленки если на них поставить предмет на длительное время.

Слева — равномерный нагрев (Marpe), справа — неравномерный нагрев (другая пленка)

Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.

Инфракрасная саморегулирующаяся плёнка Marpe Samreg выпускается на заводе южнокорейской компании «Green Industry Co» и поставляется на Российский рынок компанией «Аккурат-Инжиниринг» в рулонах шириной 1,0 м и длиной 100 метров.

Максимальная потребляемая мощность термопленки Marpe Samreg 220 Вт/м.кв. достигается в момент включения в сеть, далее по мере нагрева потребляемая мощность снижается.

Присоединяйтесь к людям, экономно расходующим электроэнергию!

Инструкции

С этим товаром покупают

termomat.ru

Инфракрасная пленка — принцип работы, преимущества, область применения

Инфракрасная пленка для теплого пола сегодня не может похвастаться большой популярностью, если сравнивать ее с другими альтернативными способами обогрева помещений, к примеру, подогревом с помощью кабеля или путем подключения к водяному типу системы отопления. Но это временно, и с каждым годом люди отмечают для себя преимущества такого рода обогрева, а поэтому ИК нагревательная пленка все чаще появляется в наших домах.

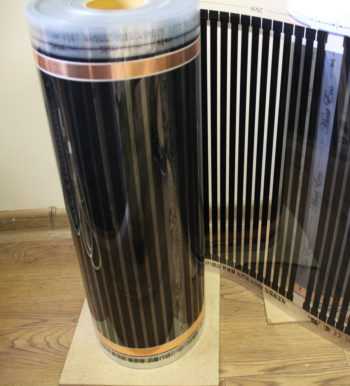

Пример изделия

Комфортный микроклимат и достаточная температура воздуха в помещении – важный атрибут нормальной жизни в доме или квартире. И каким бы удобным и уютным не было бы ваше жилище, холод не позволит расслабиться и хорошо отдохнуть после трудового дня. Особенно сложно становится в переходной период, осенью и весной. В это время погодные условия не так устойчивы, а отопление еще не подключено или же уже отсутствует. Чтобы справиться с этой задачей, вам подойдет инфракрасная саморегулирующаяся пленка. Основным достоинством таких автономных полов считается возможность их включения по мере необходимости.

Сплошная саморегулирующаяся пленка 12 Вольт для обогрева, в отличие от других вариаций теплого пола, не нуждается в организации дополнительных работ, поскольку чаще всего рекомендуется встраивание элементов обогрева в толщу бетонной стяжки. Это предельно хлопотно и затратно. Тогда как инфракрасная нагревательная пленка не требует особых условий, и поэтому ее все чаще выбирает потребитель.

Отопительная пленка как альтернативный источник нового поколения для обогрева

Последние несколько десятилетий ученые активно ищут альтернативные способы обогрева домов, которые отличались бы своей эффективностью. Их исследования показали, что наиболее популярным способом отопления считается конвекционный метод, предполагающий передачу тепла от прогретых воздушных масс к имеющимся элементам мебели и декора. Это означает, что воздух представлен в виде вторичного теплового носителя.

В условиях постоянного роста стоимости энергоносителей отопительная система конвекционного типа набирает популярности.

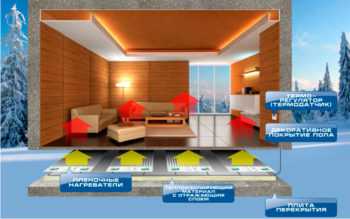

Распределение тепла в доме с пленкой для пола 12 Вольт

Пленочный саморегулируемый материал, который используется при организации инфракрасного отопления, позволяет не просто обогревать все предметы и элементы декора, а делать их термоаккумуляторами. Они смогут накапливать тепло от ИК- источника и в дальнейшем передавать его воздушным массам.

Чтобы значительно сэкономить на потреблении энергии, вам на помощь придет пленка для отопления, монтаж которой лучше всего выполнить на поверхности пола. Все потому, что прогретый воздух чаще всего накапливается вверху помещения.

Важно! Инфракрасная термопленка считается лидером среди продукции обогревательных ИК-элементов. Основным ее достоинством является универсальность в вопросе использования. Ведь ИК нагревательная пленка может монтироваться как общий, дополнительный и даже локальный обогрев.

Принцип работы термопленки для дома

Пленка Marpe отличается небольшой толщиной, примерно 0,22–0,4 мм, и состоит из пяти слоев. Причем три нагревательных элемента расположены посреди двух полимерных слоев, отличающихся высокой прочностью.

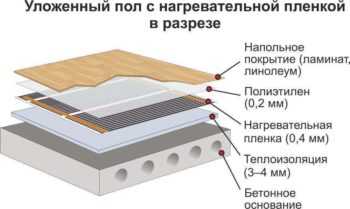

Структурная схема материала

Нижний и верхний пластиковые слои отделяются от нагревательного элемента нетканым материалом. В середине расположен сам нагревательный элемент. Он представлен в виде шин из меди и полосок карбона. Это композитная продукция, которая состоит из полимерного и углеродного волокон.

Атомы углерода, которые собираются в некую гексагональную решетку, способствуют тому, чтобы при прохождении электричества материал выделял ИК-излучение, невидимое для человеческого глаза.

Углепластиковые полосы располагаются поперечно поверхности листа. Их ширина колеблется в пределах 10–15 мм. Соединяются эти элементы медными шинами, отличающимися наличием посеребренных контактов.

По контуру нагревательных элементов располагаются контактные группы. Посредством них и будет производиться подключение к проводам питания электрической сети и подогрев помещения.

Защитное покрытие поверху и снизу, что имеет ИК-нагревательная пленка, предоставляет возможность беспрепятственно пропускать инфракрасное излучение, одновременно мешая влаге попадать вовнутрь элемента. Также обеспечивается защита от механического воздействия на материал.

Важно! Инфракрасное излучение не может принести вреда человеческому организму. Более того, есть сферы применения такого излучения во врачебной практике, к примеру, в хирургии и стоматологии.

Обогревательный процесс

Он состоит из следующих этапов:

• Подача электричества в нагреватель.
• Попадая на ИК-пленку и проходя через ее нагревательные элементы, электричество преобразуется в тепловую энергию. Последняя передается двусторонней пленке. В результате появляется первичное инфракрасное излучение.
• Тепловой поток непроизвольно обогревает напольное покрытие в случае с укладкой материала на пол или другую поверхность, если пленка монтировалась в другое место.
• Далее реализуется вторичное излучение, в процессе которого уже прогретое напольное покрытие передает ИК-излучение другим предметам и элементам декора, ну а потом уже и самому воздуху.

Саморегулирующийся инфракрасный теплый пол и его достоинства

• Инфракрасная карбоновая пленка для дома отличается простотой укладки. В данном случае нет необходимости демонтировать старое напольное покрытие. Но это при условии, что оно в нормальном состоянии. Хотя есть вероятность того, что придется дополнительно использовать теплосберегающий материал. Ведь необходимо обеспечить передачу тепловой энергии напольному покрытию, а не обогревать бетонные плиты.

Как происходит монтаж

• После укладки такой инфракрасной нагревательной пленки пол останется на том же уровне, что и раньше. Это предельно важно для квартир и домов с низкими потолками, где каждый сантиметр на счету.
• Поскольку в данном случае нет необходимости в заливке системы цементно-бетонной стяжкой, особого загрязнения, пыли и грязи не будет, как это характерно для других вариаций системы «теплый пол».
• Такие материалы для альтернативного отопления не требуют укладки какого-либо специального покрытия. Даже ограничений в облицовочных напольных материалах не предполагается. Можно производить монтаж любого покрытия: линолеума, паркета, ламината или деревянного пола.
• Инфракрасный теплый пол предполагает равномерное прогревание отапливаемого помещения. Это означает, что в комнате не будет холодных или очень жарких участков, что предельно важно для оформления детской комнаты.

Теплый инфракрасный саморегулирующийся пол в детской комнате

• В отличие от других вариантов систем отопления, в данном случае нет инертности. Помещение начнет прогреваться сразу же после включения обогревательного элемента в электрическую сеть.
• Такой теплый пол с применением ИК-пленки способен выдержать существенные динамические нагрузки. Это позволяет использовать такое покрытие в помещениях с высокой проходимостью. К примеру, рекомендуется его укладывать в спортивных и тренажерных залах, детских садах и школах, там, где много людей и нужно еще больше тепла;
• Затраты на потребление электричества для обеспечения инфракрасного пола значительно ниже даже чем для электрического пола. Вы заплатите на 20–40 % меньше, чем других случаях.
• При необходимости, к примеру, при переезде в другой дом, вы сможете легко снять инфракрасный альтернативный источник тепла для пола и забрать его с собой для другого дома. В этом сложностей не будет. Все предельно просто.
• Данный инфракрасный материал предельно стоек к механическим повреждениям. И если так получится, что на одном участке произойдет обрыв секции, обогрев не будет работать только там , а остальная поверхность останется работоспособной. Следовательно, вы сможете локально отремонтировать секцию и быстро восстановить нормальное отопление.
• Дополнительным преимуществом такого пола считается то, что обогрев может происходить локально. В данном случае у вас есть возможность обогревать отдельные зоны повышенного уровня комфортности.

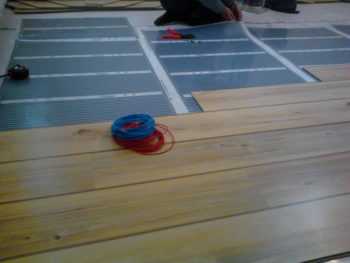

Зональный обогрев комнаты пленкой

• Более того, важно обратить внимание, что ИК нагревательная пленка отличается возможностью значительно понижать интенсивность неприятных ароматов, обеспечивать ионизацию воздушных масс в помещении, при этом не высушивая воздух.

Отрицательные стороны ИК нагревательной пленки

• Могут возникнуть некоторые сложности в процессе подключения проводников. Именно поэтому рекомендуется воспользоваться услугами специалистов во время монтажа такого пола.

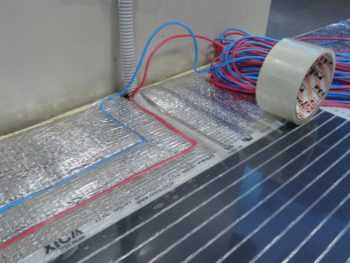

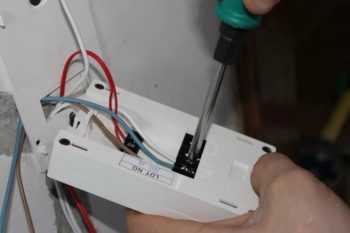

Подключение инфракрасного пола специалистами

• Чтобы материал прослужил долго, важно хорошо выровнять поверхность полового основания. В противном случае снизится срок эксплуатации и обеспечения нормального обогрева.
• На такой инфракрасный обогревательный материал запрещено ставить элементы мебели и декора, ведь они могут испортить саму пленку, да и сами тоже повредятся.

Инфракрасный нагревательный пол

В статье мы рассмотрели основные особенности и структуру инфракрасной нагревательной пленки. А чтобы узнать, как правильно выполняется ее монтаж специалистами, можно просмотреть следующее виде:

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

laminatepol.ru

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

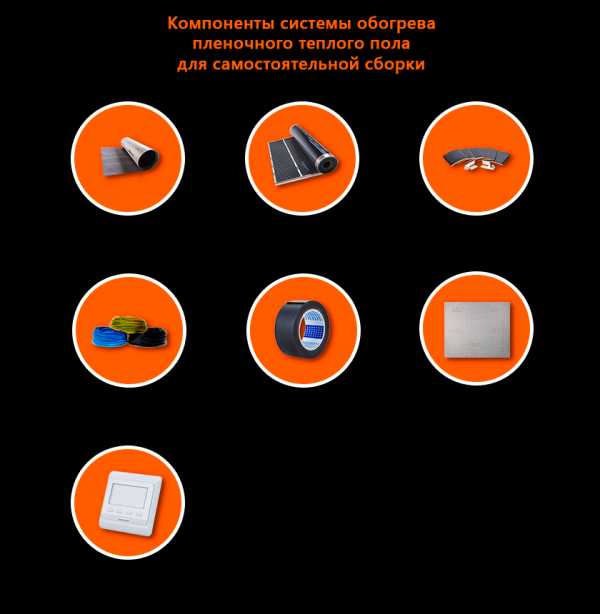

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

heating-film.ru

Инфракрасный теплый пол » Теплый пол Thermo

Российский рынок климатического оборудования и отопительных систем развивается достаточно динамично и технологические новинки появляются на нем очень быстро. В последние годы широкую известность получили так называемые инфракрасные или пленочные теплые полы.

Особенности пленочного теплого пола

Пленочные полы бывают углеродными и биметаллическими. В углеродных системах резистивный нагревательный элемент состоит из параллельно соединенных углеродных полос, которые уложены между двух слоев специальной полимерной пленки (чаще всего, лавсановой). Биметаллические устроены несколько иначе и состоят из тонкой полиуретановой пленки, внутри которой находится двухслойный нагревательный элемент (верхний слой – медь, нижний – особый сплав на алюминиевой основе). Основной причиной, по которой пленочные системы пользуются большим спросом у покупателей, можно назвать лояльную цену и грамотную маркетинговую политику.

Стержневые полы – это еще одна интересная разновидность инфракрасных систем обогрева пола. Состоит она из карбоновых стержней, которые под воздействием электричества, выделяют тепло длинноволнового инфракрасного диапазона. Стержни соединены между собой параллельно при помощи самого обыкновенного медного силового провода. Вся конструкция чем-то напоминает нагревательный мат с греющим кабелем. Далее в тексте под инфракрасным полом будет подразумеваться именно стержневой теплый пол.

К преимуществам стержневого теплого поля относятся:

• Свойства саморегуляции карбоновых стержней, обусловленные их материалом, в состав которого входит графит. Когда общая температура поднимается, а теплоотдача, соответственно, уменьшается, материал нагревается и, естественно, расширяется его. Расстояние между частичками графита становится больше, точки соприкосновения уменьшаются, возрастает сопротивление, а мощность существенно снижается. Если температура падает, происходит обратный процесс. За счет этих особенностей, карбоновый пол спокойно переносит перегрев и «закрытость», а это значит, что его легко можно установить под мебель и любые другие предметы, плотно расположенные на полу.

• Стержневый пол смело можно отнести в разряд экономичных систем. Это обусловлено небольшой (116 Вт/кв.м) потребляемой мощностью, которая снижается до 87 Вт/кв.м по мере прогревания стяжки.

• Добиться впечатляющей надежности системы удалось за счет параллельного соединения нагревательных элементов, высокой прочности материалов и установки конструкции в бетонную стяжку.

Можно ли ставить инфракрасный теплый пол под плитку и во влажные помещения.

Производители в своих рекламных буклетах утверждают, что инфракрасные полы легко укладываются под плитку и прекрасно подходят для ванных комнат, санузлов и других помещений с повышенной влажностью. Однако, эти сведения по большей части описаны общими фразами и клиенту довольно трудно получить реальное представление о возможностях систем.

Эффект саморегулирования инфракрасного теплого пола

Стержни из карбона на самом деле не способны перегреться и выйти из строя, но в ходе их эксплуатации возникает иная, не менее сложная проблема. Классический резистивный кабель, при использовании низкотеплопроводимых материалов, к примеру, ламината или дерева, прогревает напольное покрытие за счет увеличения температуры под ним. А вот саморегулирующие нагревательные элементы на повышение температурных показателей реагируют резким снижением мощности и почти полностью прекращают обогрев. Точно такой же эффект наблюдается в тот момент, когда вам необходимо сделать пол более теплым в уже в хорошо прогретом помещении, например, в период летней жары.

В Скандинавии после нескольких лет опытов отказались от использования саморегулирующихся теплых полов, сочтя их неэффективными и проблемными в использовании.

Весьма неудобной и крайне затратной считается возможность применения саморегулирующихся теплых полов без терморегулятора. В этом варианте опция точной регулировки и отключения системы отсутствует, что доставляет пользователю внушительное количество неудобств.

Снижение мощности при увеличении температуры приводит к тому, что общая нагрузка на электросеть снижается и само по себе, это просто замечательно. Но практика показывает, что это – палка о двух концах. Дело в том, что в подобной ситуации увеличивается время нагрева, а вместе с ним растут и затраты на электроэнергию.

Надежность и долговечность инфракрасных теплых полов

Долговечность и надежность всякой правильно смонтированной системы почти 100%, то есть к отличительным качествам именно стержневого пола этот тезис относить нет смысла. Также не стоит самостоятельно монтировать и устанавливать инфракрасные теплые полы на основе стержней из карбона. Чтобы соединить все элементы с центральной электросетью, придется подключить несколько контактных групп и термоусадочных муфт. Это сложный процесс, который имеет смысл поручить специалистам, так как система требует сугубо профессионального подхода.

Проведя сравнение между кабельным и стержневым полом, можно абсолютно точно сказать, что по техническим характеристикам и возможностям эти системы ни в чем друг другу не уступают. Но для покупателя наиболее значимыми критериями являются приемлемая стоимость и простота монтажа. Если кабельный и стержневый полы сравнивать по этим параметрам, то безусловным лидером окажется кабельная система, а ее стержневый аналог – значительно более дорогой и сложный в установке – пополнит ряды аутсайдеров.

На запрос «инфракрасный теплый пол – отзывы», поисковик моментально выдаст огромное количество страниц с самой разной информацией. Можно заглянуть на сайты производителей или прогуляться по форумам и узнать, каково на этот счет общественное мнение. Через несколько часов блуждания в сети, вам станет ясно, что однозначно положительного мнения нет и далеко не все клиенты, купившие инфракрасную систему обогрева пола, остались ею довольны на 100%.

Единственный вывод, который можно сделать, сводится к следующему: инфракрасный стержневый пол – вполне работоспособная система, обладающая оригинальной конструкцией, но принципиальных отличий от традиционный кабельных систем в ней нет. Достоинства, на которых фирмы-производители акцентируют внимание покупателя, являются не основными, а скорее второстепенными свойствами, и на общую работу теплых полов значимого влияния не оказывают.



www.thermoindustri.ru
