Теплый пол под плитку: пошаговая инструкция по монтажу

Теплые полы устанавливаются под различные типы финишных напольных покрытий. Одни из них лучше справляются со своими задачами, вторые хуже, а третьи категорически не рекомендуется использовать. Производители систем подогрева пола утверждают, что их можно устанавливать под все виды покрытий без исключения. Но это не так, и подобные утверждения – маркетинговый ход для увеличения прибыли.

Теплые полы устанавливаются довольно давно, за это время появилось несколько принципиально новых систем, позволяющих повышать комфортность пребывания в помещении, уменьшать финансовые затраты на отопление, увеличивать время и безопасность эксплуатации.

Теплый пол под плитку

Теплый пол под плитку

Содержание статьи

Содержание

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогреваОписание технических и эксплуатационных характеристик
Водяная

Водяная

Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.
Кабельная

Кабельная

Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.
Инфракрасная

Инфракрасная

Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

  1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы. Схема подключения кабельного пола

    Схема подключения кабельного пола

  2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют. Основное преимущество термоматов - быстрый и легкий монтаж

    Основное преимущество термоматов — быстрый и легкий монтаж

  3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении. Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением

    Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением

Важно. Керамическую плитку рекомендуется укладывать на бетонное основание толщиной не менее 5 см. Это довольно большая нагрузка, не все электрические системы могут ее выдерживать.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Важно. Надо помнить универсальное правило – ремонтные работы обходятся намного дороже, чем точное соблюдение строительных норм и правил.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений. Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска. Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Расчет мощности

Эти действия надо выполнять для всех типов систем подогрева.

  1. Водяные. Рассчитывают дополнительные потери температуры теплоносителя, данные сравниваются с возможностями котла. С учетом расчетов принимается окончательное решение о способе подключения водяной системы: к имеющемуся отоплению или к отдельному котлу.
  2. Электрические. Общая максимальная мощность установленных систем должна соответствовать двум критериям: техническим характеристикам проводки внутри дома и возможностям общего трансформатора. Дело в том, что в среднем мощность электрических систем колеблется в пределах 10–15 кВт, это очень много и требует обязательного согласования с владельцами электрических сетей и управляющими компаниями.
Расчет мощности электрического теплого пола

Расчет мощности электрического теплого пола

Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки. Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

Монтаж водяного контура

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для стяжки нужно установить направляющие из профиля

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

В качестве подкладок под маяки используют куски тротуарной плитки

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Подкладки выравнивают с помощью раствора, крепят саморезами маяки

Подкладки выравнивают с помощью раствора, крепят саморезами маяки

Если в помещении установлены двери, то высоту маячков надо согласовывать с их положением. Стяжка должна быть на сантиметр ниже порога: 0,5 см надо на толщину клея и 0,5 см на толщину плитки. Расстояние между маяками и стенами примерно 10 см, зазоры требуются для свободного прохождения правила во время выравнивания массы. Шаг маяков примерно на 15–20 см меньше длины правила. Для проверки горизонтальности можно пользоваться обыкновенным пузырчатым уровнем или современным лазерным прибором.

Расположение маячков обязательно контролируют уровнем

Расположение маячков обязательно контролируют уровнем

Таким же способом установите в помещении все маяки, количество зависит от размеров пола.

Из каких материалов делать стяжку пола

Производители систем подогрева рекомендуют под керамическую плитку стяжку делать из бетона марки М-300 с классом прочности не ниже В-22,5. Бетон выдерживает нагрузку на сжатие до 295 кг/см2, масса 2300–2500 кг/м3. Как уже выше говорилось, на все элементы теплого пола постоянно действуют внутренние нагрузки из-за циклического изменения линейных размеров. Для компенсации таких негативных явлений в бетон добавляется щебень размером до 2 см, это так называемое внутреннее армирование. Большой щебень значительно понижает напряжения, минимизирует вероятность растрескиваний и вспучиваний.

Бетон М-300 содержит мелкий щебень, который препятствует растрескиванию стяжки

Бетон М-300 содержит мелкий щебень, который препятствует растрескиванию стяжки

Бетон можно готовить самостоятельно или использовать заводской. Если объем небольшой, то экономически целесообразно делать массу непосредственно на стройке вручную или при помощи бетономешалки. Значительные объемы раствора выгоднее заказывать у специализированных компаний. Какие преимущества имеет бетон промышленного изготовления?

  1. Строго соблюдены пропорции. Количество ингредиентов измеряется автоматическими агрегатами, поля допусков минимальные. Еще один момент. Если на большом объеме раствора пропорции нарушатся в ту или иную сторону на несколько килограмм, то в процентном соотношении это ничтожная ошибка. На производстве берут из каждой партии образец, проверяют значения физической прочности, все действия оформляются соответствующими актами с подписями ответственных лиц. Они несут полную ответственность за качество своей продукции.
  2. В бетон добавляется только рекомендованный щебень и лишь нужных фракций. Для этого на предприятия есть запасы ингредиентов различных технических характеристик.
  3. При необходимости и по согласованию с заказчиком в бетон вводятся пластификаторы, ускорители, гидрофобизаторы, пластиковая арматура и прочие добавки, повышающие качество материала.
На производстве бетон изготавливают с точным соблюдением пропорций

На производстве бетон изготавливают с точным соблюдением пропорций

Главный недостаток один – довольно высокая стоимость. Кроме того, бетон привозится большими объемами, надо иметь достаточное количество рабочих и специальные агрегаты для его быстрой укладки. Перед принятием решения строители должны внимательно просчитывать экономические последствия своих действий.

Самодельный бетон намного дешевле привозного, его можно готовить только в необходимых объемах – значительно сокращается количество отходов. Еще одно достоинство – строители имеют возможность корректировать состав бетона по ходу выполнения работ, такие действия позволяют своевременно и с минимальными затратами исправлять допущенные ошибки.

При самостоятельном изготовлении раствора не всегда удается получить бетон высокого качества

При самостоятельном изготовлении раствора не всегда удается получить бетон высокого качества

Важно. Во время монтажа полов с подогревом не рекомендуется применять цементно-песчаные стяжки, они обязательно дадут трещины со всеми негативными последствиями.

По качеству растворов для теплых полов материалы располагаются следующим образом.

  1. Заводской бетон М-300. Безусловный лидер по всем физическим показателям. Недостаток чисто экономический, но очень существенный.
  2. Самодельный бетон. Занимает второе место, но только при одном условии – во время его изготовления соблюдаются пропорции и используются качественные ингредиенты.
  3. Пескобетон М-300. Приемлемый вариант для помещений с небольшой нагрузкой на основание пола.
  4. Цементно-песчаная стяжка. Наименее удачный выбор, рекомендуется использовать только в крайнем случае и лишь на поверхностях с невысокими нагрузками.
Сравнение различных видов раствора для стяжки на теплый пол

Сравнение различных видов раствора для стяжки на теплый пол

Если бетон готовится самостоятельно, то для улучшения его качества лучше применять пластификаторы. Они не сильно повышают себестоимость продукции, но дают возможность нивелировать технологические ошибки. Пластификаторы оказывают следующее влияние на бетон:

  • повышают подвижность раствора. Бетон отлично растекается и принимает горизонтальное положение плоскости. Объем ручных работ по выравниванию минимальный, есть возможность заливать труднодоступные места;
  • уменьшается скорость испарения влаги, вода используется для полимеризации. Это создает оптимальные условия для набора максимальной прочности, стяжка не боится значительных динамических и статических нагрузок;
  • масса становится однородной, исключается образование воздушных карманов. Нагрев поверхности пола равномерный, минимизируются риски тепловых смещений из-за критических внутренних напряжений.
При изготовлении самодельного бетона рекомендуется добавлять в раствор пластификатор

При изготовлении самодельного бетона рекомендуется добавлять в раствор пластификатор

Опытные строители знают, что для бетонов высоких марок соотношение цемента к воде должно быть в пределах 0,4–0,6. Почему внимание обращается на этот параметр? От него автоматически зависит количество всех остальных наполнителей. К небольшому объему воды даже теоретически невозможно добавить очень много песка или щебня, а количество воды и цемента добавляется на начальных стадиях приготовления бетона. Всегда контролируйте это соотношение, на 10 л воды давайте примерно 6 кг цемента. Стяжка будет полностью отвечать требованиям по теплым полам, если ее готовить в соотношении 1(цемент):2 (песок):4 (щебень).

Пропорции для изготовления раствора нужной марки

Пропорции для изготовления раствора нужной марки

Стяжка под плитку

После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.

Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.

Готовый раствор выкладывают сверху на водяной контур

Готовый раствор выкладывают сверху на водяной контур

Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.

Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

Важно. Не забывайте по периметру комнаты приклеивать демпферную ленту. Без нее появляется вероятность деформации основания.

Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.

Стяжку оставляют сохнуть минимум на две недели

Стяжку оставляют сохнуть минимум на две недели

Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Видео — Теплый пол под плитку

Стяжку оставляют сохнуть минимум на две неделиТеплый пол под плитку устанавливают при новом строительстве или капитальном ремонте зданий. Это самый оптимальный вариант подогрева помещений, системы функционируют с максимальным КПД. Но бывают ситуации, когда надо установить теплый пол в эксплуатирующихся помещениях, а полы в комнатах не из керамической плитки. Причем, необходимо максимально сократить финансовые вложения. Как правильно установить теплый пол под линолеум на деревянный пол можно прочитать на странице нашего сайта.

Теплый пол электрический под плитку своими руками

Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплый пол электрический под плитку укладка Теплый пол электрический под плитку укладка Теплый пол электрический под плитку укладка

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Какой тип пола выбрать?

Система электрических теплых молов имеет следующие модификации:

  • Греющий кабель;
  • Маты;
  • Пленочный пол;
  • Стержневой пол.

Виды систем электрического напольного отопления Виды систем электрического напольного отопления Виды систем электрического напольного отопления

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Пирог теплого пола под плитку на основе нагревательных матов: 1 - Выравнивающая черновая стяжка, 2 - Нагревательные маты, 3 - Плиточный клей, 4 - Кафель или керамогранит Пирог теплого пола под плитку на основе нагревательных матов: 1 - Выравнивающая черновая стяжка, 2 - Нагревательные маты, 3 - Плиточный клей, 4 - Кафель или керамогранит Пирог теплого пола под плитку на основе нагревательных матов: 1 — Выравнивающая черновая стяжка, 2 — Нагревательные маты, 3 — Плиточный клей, 4 — Кафель или керамогранит

Инфракрасный подогрев наиболее подходит для деревянной поверхности (ламинат, паркет). В нем используются специальные греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

На фото процесс монтажа выравнивающей черновой стяжки На фото процесс монтажа выравнивающей черновой стяжки На фото процесс монтажа выравнивающей черновой стяжки

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

  1. Отступ от стены должен составлять минимум 10 см;
  2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
  3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.
Схема раскладки теплого пола Схема раскладки теплого пола Схема раскладки теплого пола

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

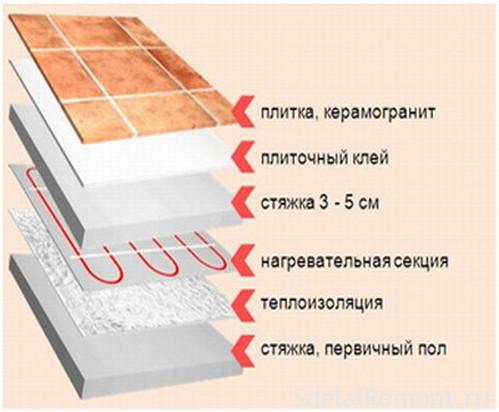

Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

  1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
  2. Подключить термостат к нагревающему элементу.
  3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
  4. Включить электрообогрев на некоторое время.
  5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Как своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладкиКак своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладки

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Поделиться ссылкой:

Как своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладкиКак своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладки Загрузка...

Теплый пол электрический под плитку

укладка электрополов

Теплые полы с каждым годом становятся все более популярными. Такие отопительные системы используются, как правило, для дополнительного обогрева помещения.

Тепло, идущее от пола, обеспечивает максимальный комфорт жильцам и гостям квартиры или загородного дома.

Многие считают, что такие обогревательные системы очень дороги, но на самом деле они доступны по цене.

Посмотрев видео монтажа электрического теплого пола под плитку, можно увидеть процесс наглядно, после чего укладка отопительных элементов своими руками не вызовет больших трудностей.

Виды электрических теплых полов

Есть два типа электрических теплых полов — инфракрасные и конвекционные. Они отличаются друг от друга принципом работы.

Конвекционные полы

Такие отопительные системы нагревают покрытие пола, которое после этого отдает тепло воздуху. Прогретые воздушные массы поднимаются вверх, в результате температура в помещении повышается.

радиатор в полу

Конвекционные полы

Инфракрасные системы

Согласно заявлениям производителей, такие теплые полы представляют собой источники инфракрасного излучения, которое нагревает находящиеся в комнате предметы.

После этого они отдают тепло воздуху, благодаря чему и повышается температура в комнате. Инфракрасные системы обеспечивают быстрый прогрев помещения, насыщают его ионами и уничтожают микробы.

укладка теплых полов

Теплый пол под плитку

Реальность показывает, что практически 100 % излучения поглощается покрытием пола. Таким образом, инфракрасные полы действуют как конвекционные. Они прогревают напольное покрытие, после чего повышается температура в комнате. Их основное преимущество — простота укладки.

Чтобы смонтировать инфракрасный теплый пол, достаточно снять напольное покрытие, уложить обогревающие элементы и накрыть старым финишным материалом.

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

  • водяные;
  • электрические.

Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.

водяные полы

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

мат теплого пола

Термомат

Инфракрасные обогревательные системы могут быть:

  • пленочными;
  • стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.

Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

укладка теплых полов кабельных

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

теплый пол - пирог

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

пол плиточный

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

  • нужно снять старое напольное покрытие;
  • выровнять основание;
  • уложить слой теплоизоляции;
  • установить терморегулятор и датчик температуры;
  • уложить термоматы;
  • смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

Особенности монтажа пленочной системы

Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Еще одно преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

пленка на полу

Пол пленочный

Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.

При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.

Монтаж электрического пола под плитку: видео

В продаже представлено множество вариантов теплых полов, и важно выбрать из них подходящий. Некоторые из таких отопительных систем просты в монтаже, укладка других отнимает больше времени и сил. Но в любом случае собрать теплый пол под силу каждому.



Соблюдая правильную технологию укладки электрического теплого пола под плитку, можно своими руками смонтировать надежную отопительную систему, которая будет верой и правдой служить долгие годы.

технология укладки и полезные советы

Одним из наиболее популярных вариантов отделки пола выступает керамическая плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур ее применяют не только городских квартирах или домах, но и загородных коттеджах, особенно в помещениях с повышенной влажностью.

Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: зимой он становится слишком холодным. Именно поэтому теплый пол в ванной под плитку и пользуется большой популярностью как средство достижения комфортной температуры. Теплый пол в ванной под плитку

Произвести укладку можно своими силами, без привлечения строительных бригад, но для этого нужно обладать определенными знаниями и навыками.

Популярные разновидности теплых полов и их особенности

Чаще всего подогрев пола в ванной осуществляется двумя методами – с помощью электричества или водяного теплоносителя. Каждый тип одинаково хорошо справляется с возложенными функциями, поэтому в первую очередь перед монтажом нужно рассчитывать финансовые расходы на их обслуживание, а также собственные силы и умения для проведения работ.

Теплый пол электрический в ванной потребует больше затрат на оплату электроэнергии, но он гораздо проще укладывается, чем водяной, и практически не требует для этого навыков. Обычно такие системы монтируют в квартирах.

В отличие от электрического теплый водяной пол в ванной позволяет значительно экономить деньги даже при круглосуточной эксплуатации на протяжении длительного времени. Он может работать автономно от электросетей, поскольку в качестве теплообменника часто выступает обыкновенный твердотопливный котел либо радиатор.

Как сделать теплый пол в ванной от электричества своими руками

Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.

Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.Маты электрические для системы теплый пол

Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.

Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см).

Последовательность выполнения работ

Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:

  • Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
  • Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.

Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.

Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.

Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.

Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.

Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.

Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:

Теплый пол водяной под плитку своими руками в ванной

Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.

В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы,  в которые добавлена вода с антифризом.

Монтаж водяных теплых полов в ванной комнате своими руками: последовательность

Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:

  • Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
  • На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
  • Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
  • На гидроизоляцию укладываются маты из пенопласта или полистирола.

Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.

Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.Теплый водяной пол

По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.

Как сделать теплый пол в ванной в квартире с небольшой высотой?

Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.Выравнивание бетонной стяжки

Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.

Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:

Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.

которыми мы и являемся. Чтобы вызвать замерщика, который оценит объем работ и составит смету, звоните нам по указанным номерам телефонов либо заполняйте специальную форму.

Электрический теплый пол под плитку

Напольные покрытия из кафеля отличается высокой устойчивостью к воздействию влаги и износу. Однако они холодные, ходить по ним босиком зачастую некомфортно. Решить проблему возможно монтажом электрического теплого пола под плитку в том или ином виде. Только выбирать и укладывать такую систему обогрева следует внимательно. При правильной установке она привнесет в дом комфорт, а при неверной может стать серьезной проблемой. С электричеством лучше не шутить.

Содержание

  1. Плюсы и минусы
  2. Какой лучше
  • Потребление электричества
  • Рекомендации
  • Заключение
  • Плюсы и минусы электрополов

    Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.

    преимущества полов

    Преимущества электрического теплого пола

    Достоинства теплые полы на электричестве имеют следующие:

    • Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.
    • Отсутствие даже минимального риска протечек воды.
    • Возможность точной регулировки по температуре.
    • Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.
    • Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.
    • Равномерный прогрев по всей обогреваемой площади над обогревательной системой.
    • Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.
    • Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.
    • Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.
    • Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.

    При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.

    температура

    Распределение температуры в системе теплый пол

    Среди минусов электрических полов для обогрева числятся:

    • Высокое энергопотребление.
    • Возможные проблемы, связанные с короткими замыканиями и поражением током.

    Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.

    Какой электрический пол лучше выбрать под плитку?

    Электрический теплый пол в магазинах предлагается в четырех вариациях:

    • кабели;
    • маты;
    • пленки;
    • стержни.

    Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

    какой пол выбрать

    Варианты электрических полов

    Кабельные

    Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

    Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

    Греющий кабель бывает:

    • резистивным;
    • саморегулирующимся.

    Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

    кабельные полы

    Нагревательные маты и кабельный пол

    Маты

    Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно.
    Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

    укладка плитки

    Как уложить плитку на нагревательные маты

    Пленочный теплый пол

    Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

    Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

    Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

    Пленочный электрический пол

    Пленочный и стержневой

    Стержневой

    Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

    Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

    укладка пола

    Инструкция укладки и подключения систем теплого пола

    Потребление электричества

    Выбирая из представленных вариантов – какой теплый пол лучше, в первую очередь следует смотреть на их электропотребление в расчете на квадратный метр напольного покрытия. При приблизительно одинаковом нагреве больше всего будет потреблять греющий кабель. Его обычно приходится укладывать близко расположенными друг к другу витками, из-за чего общее потребление электричества такой системой обогрева выходит высоким.

    Инфракрасные стержни и пленки тратят электроэнергии менее всего. Они и быстрее нагревают пол. Если ИК-термопленка до комфортной температуры в 18–20 0С покрытие успевает прогреть за 15–20 минут, то кабелю или мату на это требуется до нескольких часов.

    укладка кабеля

    Варианты укладки кабеля

    Рекомендации

    При выборе типа теплого пола под плитку необходимо заранее решить – основным или дополнительным источником обогрева будет эта система. Для первого случая выгодней брать наиболее эффективные инфракрасные пленки. А для локального нагрева напольного покрытия лучше предпочесть кабель.

    Немаловажную роль играет и толщина стяжки. Чем она толще, тем дольше прогревается. Плюс на нагрев непосредственно бетона также уходит немало энергии. Если залить его под керамический пол слишком толстым слоем, то энергопотребление выйдет излишне высоким.
    Для напольной плитки правильней всего выбирать кабель либо карбоновые стержни. Эти варианты без проблем монтируются в тонкую стяжку и не столь требовательны к нагрузкам сверху.

    Пленки более просты в монтаже, но ставить поверх них тяжелую мебель запрещено. Придется постоянно помнить, где уложена эта термопленка и не нагружать данное место. И даже армирующая сетка для стяжки не решит здесь проблему, слишком тонким слоем приходится заливать бетонный раствор под рассматриваемую обогревательную систему.

    конструкция пола

    Конструкция теплого пола

    Заключение

    Работающий от электричества теплый пол под плитку – идеальное решение для ванных комнат, туалетов и кухонь. Подобным помещениям требуется порядка 120–180 Вт/м2 тепловой мощности для достижения в них комфортных для человека температур воздуха. Здесь такой обогреватель можно использовать как основной источник тепла. Площадь нагреваемого покрытия под ногами получается небольшой, а энергопотребление в итоге выходит не столь серьезным.

    В остальных комнатах термополы рекомендуется применять только в качестве дополнительной системы обогрева. Даже с установкой термостатов потребление электроэнергии в этом случае будет выходить немалым. А если закрыть нагревающей пленкой или кабелем весь пол, то счета за электричество получатся просто огромными.

    Смотрите также видео как укладывать теплый пол:

    Читайте про другие наши материалы:

    Теплый пол под плитку: установка своими руками

    Теплый пол под плитку

    Плиточный материал – почти идеальное покрытие для пола, способное эксплуатироваться десятилетиями. Ему не опасны сырость, химические составы и нагрузки механического характера.

    Основное преимущество – под него разрешается монтировать почти все известные системы теплых полов. Предлагаем разобраться вместе, каким критериями руководствоваться, делая выбор теплого пола под плитку для собственного дома или квартиры.

    Делаем правильный выбор

    Чтобы не допустить ошибку, обращайте внимание на определенные нюансы:

    • функциональность. Показатель мощности и тип отопительной системы зависят от планируемой эксплуатации: отопление будет основным, дополнительным либо альтернативным. Если систему устанавливаете в качестве дополнительного теплового источника, выбор ее становится обширней;
    • устройство цементной стяжки. Рекомендуется определиться, необходимо ли заливать бетонную стяжку. Принципиально решить, какой толщины она будет, так как высота помещения уменьшится;
    • тип комнаты. Для частного дома используют почти все системы отопления, в многоквартирном доме потребитель сталкивается с определенными ограничениями в выборе;
    • цена системы теплый пол и эксплуатация. Недорогое оборудование не всегда является экономически выгодным. Выбирая систему. Учитывайте стоимость исходных материалов, сложности монтажных работ, расход и стоимость энергетических ресурсов.

    Укладка теплого пола под плитку – правильное решение, потому что облицовочный материал на ощупь прохладный, босиком по нему ходить некомфортно.

    Отопительную систему выбирают внимательно – от нее требуется полноценное исполнение функций, рациональное потребление ресурсов. Определяясь с выбором, не забудьте уточнить особенности, возникающие при обслуживании, ремонтопригодность. Предусмотрите свободный доступ к оснащению, если потребуется выполнить его ремонт.

    Достоинства и недостатки различных систем отопления

    Рынок строительных материалов предлагает вниманию потребителя различные отопительные системы:

    • водяные;
    • электрические;
    • комбинированные.

    Третья разновидность появилась не так давно, и оценить ее эффективность еще сложно. А первые два варианта неоднократно проверены и изучены.

    Предлагаем подробно рассмотреть каждый из них, сравнить плюсы и минусы, ограничения по эксплуатации. Эта информация поможет вам определиться с окончательным выбором.

    Установка водяного теплого пола под плитку

    Водяной теплый пол

    Такая отопительная система представляет собой трубопровод, по которому перемещается жидкий тепловой носитель. Контуры располагаются между бетонным или деревянным основанием и покрытием пола. Горячая вода попадает в трубы из котельного оборудования или из центральной отопительной системы.

    Такой вариант обогрева не рекомендуется для квартиры. Объясняется это определенными неудобствами, возникающими при подключении к централизованной отопительной сети, вероятными последствиями в аварийных ситуациях. Для частного дома такой вариант обогрева подходит без ограничений.

    Отопление, работающее на воде, считается экономичным. Установка системы дает возможность понизить потребление энергетических ресурсов до тридцати – шестидесяти процентов

    Конструктивно водяная отопительная система напоминает многослойный пирог. Монтажные работы на всех этапах выполняются тщательно, чтобы исключить вероятность аварий и протечек. Водяной пол, смонтированный по всем правилам, представляет собой надежный и эффективный тепловой источник. Для гарантии равномерного прогрева придется решить вопрос с надежной теплоизоляцией.

    Укладка теплого пола из электрического кабеля

    Электрический теплый пол

    Такая отопительная система не нуждается в особенном уходе и техобслуживании, как того требуют водяные контуры. Устанавливают кабельный обогрев в частных домах, не предназначенных для постоянного проживания.

    Монтаж кабельной системы не сильно изменяет высоту помещения, потому что цементная стяжка устраивается минимальной высоты – до пяти сантиметров. Весит кабель меньше, чем трубы, поэтому нагрузочное воздействие на межэтажное перекрытие снижается.

    Кабельный электрический пол, уложенный под плитку, работает от обычной сети в 220 В, но принципиально в таком вопросе качество проводов, так как мощность системы составляет от 80 до 150 Вт на квадратный метр, и создается дополнительная нагрузка на линию. Если проводка в доме старая, ее придется заменить.

    горелая проводкаЧтобы избежать пожара, необходимо рассчитать потребителей в сети, включая электрический пол

    Если соблюдены все эксплуатационные условия, кабельная система отопления проработает до пятидесяти лет. Конструкция отличается простотой, надежностью и легкостью в обслуживании, что объясняется отсутствующим трением элементов, способных выйти из строя.

    Укладка кабельного электрического теплого пола под плитку – прекрасный вариант для обогрева помещений. Такая система больше расходует электроэнергии, дороже обходится в эксплуатации, но отличается определенными достоинствами.

    Теплый пол под плитку из нагревательных матов

    теплый пол из нагревательных матов

    Аналог кабельной системы, исполненный в более удобных формах – провод зафиксирован специальной сеточкой, ширина которой составляет пятьдесят сантиметров, а длина достигает тридцати метров.

    Применение нагревательных матов значительно упрощает монтажные работы. Укладка их выполняется не по всей поверхности, а только в местах, нуждающихся в прогреве, зоны, запланированные под установку сантехники и крупной мебели остаются свободными.

    Для обеспечения нагрева в матах используют кабель с одной или двумя жилами. Первый вариант дешевле, а второй – безопасней, потому что во время работы не создается электромагнитное поле. Каждый вид термомата укладывается легко, высота помещения не изменяется, потому что толщина мата составляет три миллиметра.

    Монтаж такого теплого пола под плитку – идеальный вариант обогрева. Система простая, в работе – эффективная, много усилий при ее установке не требуется.

    Устройство пленочного теплого пола под плитку

    Инфракрасный теплый пол

    В основу работы такой системы отопления заложено инфракрасное излучение, прогревающее непрозрачные предметы. К которым относится и покрытие пола. Главным преимуществом пленки является температурный режим стержней, практически не повышающийся и требующий дополнительной энергии. От прогретого покрытия тепловая энергия поднимается на высоту в два – два с половиной метра, оставляя внизу наиболее комфортную зону.

    Монтаж пленочного теплого пола под плитку не вызывает сложностей. Простая система состоит из нагревательной пленки, терморегулятора и датчика, контролирующего температуру. Ток подается на графитовые стержни, генерирующие инфракрасные волны.

    По достижению заданной температуры сработает датчик, последующей работой отопительной системы управляет терморегулятор. К сожалению, укладка такого пола под плиточный материал подразумевает некоторые нюансы: систему обогрева следует выбирать с углеродными нагревательными элементами. Кроме того, плиточный клей для укладки облицовочного материала с пленкой теплых полов адгезирует плохо. Правда, последняя сложность решается: прокладывается стекловолоконная сеточка, либо настилаются ГВЛ листы. Это влечет за собой дополнительные финансовые затраты, увеличивает монтажные сроки.

    стекловолоконная сетка на полуУкладка такого материала после теплого пола даст большую адгезию с клеем
    Электро-водяная система

    Электро водяной теплый пол

    Такая конструкция представлена системой полиэтиленовых труб двухсантиметрового диаметра. Внутри залит антифриз, уложен хромо-никелевый кабель на семь жил, покрытый тефлоном. Уложенные трубы заливаются цементной стяжкой. При любых повреждениях на поверхность проступает антифриз, что существенно облегчает процесс диагностики и проведения ремонта теплых полов под плиткой.

    Кабель, нагреваясь, отдает тепловую энергию антифризу, быстро доводя его до состояния кипения. От этого поверхность пола прогревается оперативно, комфортная температура держится долго.

    Укладка таких теплых полов под плитку позволяет минимизировать расход электрической энергии при максимальной теплоотдаче. Система отопления устойчива к перегреванию, ее разрешается прокладывать под мебелью. На такой теплый пол разрешена даже установка унитаза.

    На какой теплый пол выполнять укладку плитки?

    Под керамическую плитку рекомендуется установка следующих систем теплых полов:

    • нагревательных матов;
    • водяных контуров;
    • конструкций электро-водяного типа.

    Вариант укладки кабельного теплого пола под плитку рассматривается в том случае, если сможете все работы выполнить своими руками либо оплатить услуги опытного специалиста. Напомним, что при диагностике или ремонте возникают определенные сложности.

    Монтаж пленочных теплых полов под кафельную плитку – худший из вариантов, так как система обогрева плохо контактирует с клеевой смесью.

    Какой теплый пол под плитку лучше – обзор изготовителей

    Изготовлением таких систем отопления занимаются многие производители, но при окончательном выборе необходимо приобретать не только хороший, но и приемлемый по стоимости вариант.

    Вниманию потребителя предлагают свою продукцию следующие компании:

    • Thermo;
    • Rehau;
    • Caleo;
    • Ensto;
    • Energy;
    • Unimat;
    • Devi;
    • Теплолюкс;
    • Национальный комфорт.

    Перечисленные бренды зарекомендовали свои товары с положительной стороны, продукция подвергается многоступенчатому контролю на качество.

    Еще одно немаловажное преимущество отопительных систем от перечисленных фирм – экономичность в работе и приемлемые расценки.

    Особенностей много, чтобы узнать их, рекомендуется изучать отзывы пользователей и просматривать видео.

    Вам будет интересно:

    Как устроить электрический пол с подогревом под плитку самостоятельно

    Планирование устройства обогрева помещения с помощью различных технологий, включая новую установку подогрева пола с помощью нагревательного кабеля, отличается от других видов отопления. И как показывает практика, это электрический теплый пол под плиткой, это наиболее выгодная и удобная форма индивидуального обогрева помещения во всех категориях сравнения экономической целесообразности, удобства работы.но, несмотря на такие привлекательные перспективы, некоторые знания о нюансах устройства электрического подогрева пола под плиткой позволят не только сделать правильный выбор, но и самостоятельно, без посторонней помощи создать целый набор.

    Критерии выбора технологии обогрева помещений

    Рассмотрим реальную причину популярности и удобства устройства различных систем отопления, позволяющих сопоставить основные моменты, связанные с планированием, проектированием и установкой различных систем отопления для индивидуального использования.

    Сравнение, Различные системы для установки, обязательным условием в этом случае является наличие напольной керамической плитки, такое покрытие становится все более популярным не только в ванных комнатах и ​​на кухнях, керамическая плитка все чаще используется для устройства покрытия в коридорах, так как комбинированное покрытие для студии благоустройства. деталь: установка теплого пола под плитку.

    Разнообразие технологий

    Для газового отопления для установки системы подогрева пола требуется установка трубопровода под поверхностью пола.Возможность использования в этом случае стандартных отопительных котлов, имеющих принцип естественной циркуляции теплоносителя, сразу же столкнулась с проблемой дополнительной установки циркуляционного насоса. Кроме того, включение в общую схему лучистого теплого пола потребует обогрева помещения, например, в дождливую погоду ранней осенью или весной включением всей системы, а не отдельной комнаты. Подробная информация по установке водяного теплого пола.

    Электрический пол с подогревом под плиткой на основе инфракрасных нагревательных элементов. Он не совсем подходит для плитки, этот вариант для ламината.

    Но плитка с подогревом пола под электрическим кабелем является лучшим вариантом для монтажа, потому что даже на этапе расчета и документирования проекта не требуется изготовление и его согласование с большим количеством организаций, занимающихся подогревом газа. Более того, в отличие от пленочного варианта, он не требует постоянного ухода за гидроизоляцией - кабель имеет двойную ПВХ-изоляцию, надежно ограждающую проводники от влаги. В дополнение к установке электрической части не требуется специальных навыков, вот что действительно нужно для того, чтобы внимательно посмотреть обучающие видеоролики и дополнительно прочитать руководство.

    Еще одним преимуществом финского кабельного обогрева пола под плитками является возможность управления отоплением зданий напрямую через термостаты, а также посредством удаленного доступа, подключившись к компьютерной системе через Интернет.

    Управление отоплением через интернет

    Ну и обязательно нужно указать экономическую составляющую проекта - для газового отопления стоит проект газификации, разрешение, проект, затраты на оборудование и рабочую силу, затраты на приемку и разрешение на ввод в эксплуатацию.Для электрического напольного нагревательного кабеля на основе - только стоимость оборудования, при покупке множества вариантов с ближайшего строительного рынка с гарантией на шесть месяцев, на заказ полного комплекта оборудования от мирового производителя с 10- год гарантии и все инструкции и видео курсы.

    Как выбрать наиболее подходящий вариант

    Теплый пол Электрический кафель под плиткой в ​​обычном понимании потребителей - это прежде всего кабель, проложенный в бетонной стяжке и вставленный в розетку по принципу грелки.В принципе, это правда или почти так, поскольку в конструкции предусмотрены электрический нагревательный кабель и система электропитания. Но в отношении всего остального здесь все не так. Сборка электрического пола, и мы должны отдать дань уважения производителям из Европы как финским инженерам, так и чешским и немецким за них. Это прежде всего четко проработанная система, состоящая из нескольких элементов:

    При этом, например, финская девелоперская компания ENSTO Finland предлагает комплексный подход - в комплект рассчитан не только кабель, но и программатор, дисплей контроллера нагрева жидкости, датчик температуры, а кроме кабеля обязательно монтажная лента и инструкция по монтажу.

    Такой комплексный подход типичен при заказе оборудования от ProfiTherm (Польша-Германия), Nexans (Норвегия).

    Датский концерн Devi (Дания) в своем арсенале предлагает, помимо прочего, дополнительное оборудование, позволяющее в конечном итоге превратить дом в суперсовременный «умный дом» для управления системой отопления с экрана смартфона буквально из любой точки мира, с интернетом.

    , конечно, это решение немного дороже по сравнению с обычным способом использования бытового нагревательного кабеля с ближайшим рынком, но также со сборкой и установкой подогрева пола под плитку обойдется дешевле, это позволит значительно сэкономить уже только в первый отопительный сезон.В этом случае система может быть собрана по аналогии с фирмой, но с использованием отечественных комплектующих. подробнее см. о выборе электронагревательных кабелей.

    Средние цены на тонкий электрический напольный коврик

    Планировка устройства подогрева пола

    Оптимальным для планирования такой системы отопления является время детального проектирования конструкции здания или ремонта помещений, когда на практике можно рассчитать необходимое количество материалов и наиболее эффективно распределить блок управления местоположением.И подумайте, как сделать надежную проводку к блоку управления, ведь для такого оборудования, как электрический подогрев пола, требуется отдельная, надежная линия электропередачи.

    Калькулятор для расчета силы секса

    С помощью онлайн-калькулятора электрического пола вы можете рассчитать мощность.

    Рассматривая варианты стайлинга, следует понимать, какая планировка мебели и бытовой техники планируется в будущем. Это особенно важно для того, чтобы не проводить дополнительную проводку под кухонным блоком или ванной.Звучит реалистично на месте, расстояние между кабельными линиями должно составлять не менее двух радиусов поворота кабеля, например, датский для «Деви» составляет 10 см. На самом деле для экономичного обогрева и постоянного поддержания комфорта в помещении достаточно 22-23 градуса, чтобы сделать шаг в 12-15 см между кабельными линиями.

    Смещение от наружных стен рекомендуется делать через 10 см, а из внутренних 5-7 см. При расчете рекомендуется сразу вносить запас на 10-15% от расчетной длины кабеля.В расчетах рекомендуется учитывать:

    • периметр помещения для установки теплоизоляционного барьера;
    • расчет площади пола пенополистирольного утеплителя, гидроизоляционного слоя, расчет количества плитки.
    • размещение блоков управления высотой - это зависит от того, как нужны гофрированные гильзы и сколько времени потребуется для заказа проводного датчика.

    Теплый электрический пол под плитку по своему дизайну немного напоминает слоеный пирог с множеством слоёв, каждый из которых имеет свою технологию и свое стилевое назначение.Поэтому вам нужно рассмотреть каждый из элементов более подробно.

    Видео:

    технология укладки базовой подушки

    Рассматривая

    , электрическое устройство под плиточным полом на основе нагревательного кабеля, взял классический пример такого нагревательного устройства с использованием всех слоев и технологии их строительства.

    Основой для устройства первого изоляционного слоя служит бетонная плита для пола. Поверхность основания пола очищается от мусора и пыли, а обработанная грунтовка позволяет улучшить поверхностный слой.Далее проведено устройство теплоизоляции стен - нет более тонкой пены 1 см. По периметру устраивается контур высотой 10 см. Следующим этапом служит укладка полов с утеплителем, как правило, по меньшей мере на толщину пены 2 см и плотность не менее 35-45 единиц или использование экструдированной пены толщиной 2 см.

    Поверх этой пленки покрытия выполняется укладка теплоизоляционного слоя фольги. Материал движется вверх по фольге, с краю необходимо сделать стенки не менее 10 см и закрепить липкой лентой.

    Для бетонной стяжки используется дополнительная усиленная лента из металлической сетки или арматуры диаметром 6-8 мм с шагом 15-20 см. Заливка цементобетона осуществляется на основе цемента М450 или М500. Толщина стяжки должна быть не менее 5 см. Особое внимание на этом этапе уделяется формированию плоской поверхности. Затопленная стяжка должна высохнуть полностью естественным способом, без дополнительных воздействий и сушки. В качестве альтернативы ускоренному высыханию разрешается использовать пластификатор в бетоне, но в то же время такой пластификатор должен быть одобрен для использования внутри помещений.Продолжение работ по дальнейшей укладке теплого пола под плитку рекомендуется начинать не ранее, чем через 3 дня. Когда бетон начинает набирать товарную силу.

    Установка напольного отопления

    Простота установки подогрева пола под плитку сравнима с сборкой конструктора, так как в конструкторе содержатся инструкции и есть нужное количество деталей, а также есть картинка с видом с торца готовой конструкции.

    Изначально установили в стенах пространство для элементов управления и установите коробку для этих предметов. Выводы силовых проводов на этом этапе просто вводятся в коробку и изолируются, правила техники безопасности должны соблюдаться на всех этапах монтажа. Из коробки в подготовленную выемку в стене уложены гофрированные шланги - один для датчика температуры, один для нагревательного кабеля. Датчик гофра простирается на 1-1,5 метра пола. Концевая изоляционная изолента из ПВХ предотвращает проникновение гофр в бетонный раствор и влагу.

    Монтажная лента для крепления кабеля прокладывается перпендикулярно направлению прокладки кабеля. Она просто прибила гвоздями к полу. шаг вождения 15-20 см. Расстояние от наружной стены до монтажной ленты - 15 см.

    Прокладка кабеля

    начинается с установки клеммной муфты, входящей в комплект, она устанавливается на конце кабеля, который монтируется в удаленном месте конструкции. С помощью плоскогубцев или плоскогубцев кабель крепится на монтажную ленту. Кабели не должны иметь острых изгибов и трещин.Каждое пересечение кабельного элемента и монтажной ленты записывается. Нагревательный кабель проложен без натяжения, но он не должен быть свободным и болтаться.

    Закрывание конца кабеля после укладки срезом с полем для монтажа управляющего устройства. После окончания гофрированная труба вводится в кабельную монтажную коробку.

    Одновременно устанавливается датчик температуры. Он просто толкнул гофру. По завершении этого этапа работ в обязательном порядке проверяется тестером сопротивление каждого из жил и весь кабель полностью.

    Инструкция по установке электрического теплого пола

    На этом этапе, как правило, профессиональные установщики подключают систему управления и проверяют работоспособность.

    Если есть особая необходимость провести пробный запуск системы, то позже во время стяжки или плитки не только отключите питание, а по возможности снимите блок управления и электрически изолируйте его, чтобы предотвратить случайный запуск!

    Подготовка к укладке плитки

    Установка электрического теплого пола под плиткой на этапе монтажа кабеля не заканчивается, необходимо, кроме того, сделать стяжку для укладки плитки.

    Традиционная стяжка под плиткой должна быть не менее 4-5 см, и желательно иметь дополнительное армирование, но с учетом того, что уложен тепловой кабель, рекомендуется использовать специальную смесь для термобумаги, но вместо этого использовать металлический армирующая ткань армирующая сетка.

    Толщина этого галстука будет не более 1,5-2 см. Галстуки рекомендуется заполнить за один проход. Важно, чтобы работа не была повреждена нагревательным кабелем, потому что, если он поврежден, придется провести установку теплого пола по-новому.Поэтому рекомендуется использовать самовыравнивающуюся стяжку и рулон с закругленными пластиковыми шипами.

    Укладка плитки осуществляется на замороженный галстук после окончательной сушки. В качестве клея рекомендуется использовать специальный клей готовой термосмеси.

    Видео:

    Видео:

    Видео:

    Видео:

    ,
    Можете ли вы установить пол с подогревом на пол | Разминка

    Часто задаваемый вопрос: возможно ли установить теплый пол на существующий пол? Термины «переоборудование» и «переоборудование» часто путают, и в большинстве случаев люди подразумевают переоснащение. Мы здесь, чтобы прояснить пригодность теплых полов с любым типом обустройства дома, переоборудования и дооснащения, а также ответить на все вопросы, которые могут у вас возникнуть в связи с ними.

    Начнем с того, что теплый пол Warmup может быть установлен как в новых конструкциях, так и в старых зданиях, и почти все электрические системы теплого пола могут быть установлены на существующие полы.

    4iE Lifestyle

    УСТАНОВКА НАПОЛЬНОЙ СИСТЕМЫ ОТОПЛЕНИЯ

    Прежде всего, давайте начнем с определения - дооснащение. Модернизация означает процесс добавления компонентов в уже существующие проекты. В этом контексте мы подразумеваем установку напольного отопления на существующие этажи при ремонте комнаты или дома. Электрический теплый пол хорошо подходит для проектов модернизации. В этом разделе мы собираемся ответить на вопросы:

    Как упоминалось ранее, электрический пол с подогревом может быть установлен как в новых, так и в старых помещениях, а также на существующих основаниях.Однако фактическая отделка пола, такая как плитка, ламинат или винил, должна быть удалена и заменена новой отделкой пола. Другими словами, установка напольного отопления на существующие полы означает удаление существующего напольного покрытия, добавление теплоизоляционных плит (при необходимости), установку на них обогревателя и затем укладку нового напольного покрытия над системой отопления. Очень трудно поднять существующую отделку пола и снова отложить тот же пол после установки системы подогрева пола.Само собой разумеется, что большинство отделок пола, таких как плитка, обречены на повреждение при поднятии пола. Таким образом, электрический подогрев пола является идеальным вариантом для людей, которые хотят поменять пол во время ремонта, потому что обогреватель очень тонкий и заметно не поднимает высоту пола.

    Установка электрической системы подогрева пола также быстрая, простая и чистая. Тем не менее, важно привлечь квалифицированного и сертифицированного электрика к проекту, чтобы гарантировать, что распределение электроэнергии спроектировано и выполнено правильно.

    Модернизация других систем отопления обычно означает более кропотливую работу, включая удаление старых полов (не только отделка пола, но и весь пол), переоборудование новых и, наконец, установка трубопроводов и котлов в случае гидравлических систем. Это снова увеличивает общую стоимость ремонта.

    УСТАНОВКА НАПОЛЬНОЙ СИСТЕМЫ ОТОПЛЕНИЯ

    Как уже говорилось ранее, многие люди путают термины «переоборудование» и «переоборудование». Для тех, кто, тем не менее, действительно хочет переоборудовать систему, мы должны сказать, что электрическую систему подогрева пола следует устанавливать только один раз.Невозможно взять существующую систему и переоборудовать ее в другую комнату. Это связано с рядом проблем:

    Провода могут быть повреждены при удалении отделки пола, особенно плитки или камня:

    • Провода могут быть повреждены при снятии их с клея, особенно если они растянуты, растянуты или согнуты.

    • Если проволока предварительно разнесена по сетке, может оказаться невозможным удалить систему, не повредив ее, поскольку сетка должна быть полностью встроена в клей.

    Также следует иметь в виду, что установка системы отопления лишит вас каких-либо гарантий.

    Как я могу контролировать обогрев пола?

    Простота установки электрических систем теплого пола позволила миллионам домовладельцев установить теплое, комфортное и высоко управляемое отопление в отдельных помещениях или в системах отопления всего дома.

    Обогрев пола можно контролировать с помощью любого термостата. Рост технологий в термостатических системах управления позволил отопительным системам работать автоматически без необходимости их ручного управления.Warmup 4iE Smart WiFi Thermostat изучает ваши привычки, знает, когда вы находитесь, и даже может предсказать, когда вы вернетесь домой, регулируя температуру соответствующим образом. С приложением MyHeating в комплекте с термостатом вы можете управлять отоплением в вашем доме из удаленного места. Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, так как ваш обогрев включается на меньшее время и только тогда, когда вам это нужно, что приводит к экономии затрат.

    Во многих случаях пол может питаться от существующих кольцевых сетей с плавкой отводной цепью, питающей термостат.

    НУЖНА ЛИ ПОДВОДНАЯ ИЗОЛЯЦИЯ?

    Существует широкий спектр систем напольных покрытий, доступных для различных напольных покрытий, а также для типов полов, включая бетон, камень и искусственное дерево. Для всех типов полов рекомендуется обеспечить достаточную теплоизоляцию под полом при рассмотрении вопроса об установке системы подогрева пола. Изоляция под полом может быть легко установлена ​​с помощью теплоизоляционных панелей (WIB). Эти доски имеют отличные изоляционные качества. Ассортимент включает в себя теплоизоляционные плиты для разных нужд теплоизоляции.Что касается высоты пола, то утеплитель Warmup для бетонных полов имеет толщину всего 3/8 дюйма или 1/4 дюйма. Хотя изоляция не является обязательным условием, рекомендуется убедиться, что тепло направлено вверх, а не в основание. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

    При укладке плитки или укладке каменных полов всегда важно обеспечить, чтобы пол был прочным и не изгибался, независимо от установки системы подогрева пола.В случае сомнений для пола может потребоваться дополнительное укрепление качественной фанеры или другого подходящего материала.

    Наконец, электрический пол с подогревом не требует никакого обслуживания в отличие от традиционных систем отопления, работающих на котлах. Поэтому это безопасная и экономичная система отопления, которая длится всю жизнь, сохраняя ваши пальцы в тепле и уюте. Позвоните в службу технической поддержки Warmup по телефону (888) 927-6333, чтобы получить дополнительную консультацию или запросить расценки, чтобы узнать цены на ваш проект.

    ,

    Руководство по отоплению под паркетным полом

    Качества лиственных пород при использовании с подогревом пола

    Как естественный материал, дерево подвержено влиянию окружающей среды, и при установке системы теплых полов с паркетными полами следует учитывать некоторые ключевые моменты.

    Идеальная толщина

    Толщина и плотность паркетной доски могут повлиять на производительность системы, и мы рекомендуем, чтобы толщина древесины составляла не более 18 мм .Кроме того, поскольку более широкие половые доски часто показывают большее движение, чем более узкие доски, мы рекомендуем, чтобы отношение толщины к ширине было в диапазоне от 7 до 11. Доска с толщиной 16 мм и шириной 160 мм даст соотношение из 10, так что идеально.

    Теплопроводность

    Обычно рекомендуется, чтобы максимальная температура поверхности пола , равная 27 ° C, не превышала для пола из твердой древесины, но это не совсем точно. Эта умеренная инструкция основана на исторических исследованиях, посвященных изучению темпов роста и усадки паркетных полов, и именно при температуре 27 ° C расширение испытанной древесины лиственных пород считалось «невидимым» невооруженным глазом.Эта температура в настоящее время является общеотраслевой рекомендацией, но паркетные полы можно подогревать до более высокого уровня, если необходимо, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27 ° C, то вам следует следовать этому совету.

    Вы можете обеспечить ограничение температуры паркета с помощью термостата для подогрева, который точно контролирует систему подогрева пола, чтобы обеспечить вам оптимально отапливаемое помещение. В рамках вашего проекта вы также должны всегда выполнять расчет потерь тепла, чтобы гарантировать, что пол с подогревом соответствует требованиям отопления помещения.

    Расширение и сокращение

    Вся древесина гигроскопична, что означает, что она поглощает влагу вокруг себя, и эта влага заставляет как древесину, так и искусственную древесину естественным образом расширяться и сжиматься. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выбираете, и среды, в которой расположен ваш проект по отоплению пола. С изменяющимися сезонами пол из лиственных пород будет расти и сжиматься до по мере изменения влажности в помещении. При неправильной установке это разбухание и сжатие деревянного пола может повлиять на быстродействие обогревателя пола.

    Теплый пол с подвесными деревянными полами

    Подвесные деревянные полы являются распространенным структурным элементом во многих исторических объектах, и мы предлагаем ряд систем подогрева пола, специально предназначенных для подвесных деревянных полов.

    Электрические системы

    Вы также можете использовать электрический теплый пол с подвесными деревянными полами. В этих случаях вы должны использовать оригинальные деревянные половые доски в качестве основания и установить поверх него электрическую систему, прежде чем укладывать новый пол.

    ,
    Современные системы теплых полов, как выбрать теплый пол под плитку

    Возможность значительной экономии при строительстве или ремонте домов - тема, которая не вызывает проблем и недоразумений. Постоянный тираж супермаркета строительных материалов, просмотр специализированных изданий в значительной степени делают свое дело, но суть, как показывает практика, видна не раз. Хотя это утверждение практически не применимо к такой системе, как теплый пол под плиткой, который экономит с первых дней работы.

    Система подогрева пола

    - технология или новая философия

    Развитие различных систем отопления частных домов, коттеджей или отдельной комнаты в многоквартирном доме сегодня основано в основном на вопросах его эффективности. Таким образом, одним из факторов, влияющих на выбор системы, остается вопрос установки, обслуживания и гарантированного срока службы. И если традиционные системы отопления часто ставят вопрос об установке современных котлов, то для электрического теплого пола под плиткой во многом эта проблема решается комплексно.

    Чтобы понять вопрос эффективности нагревательного устройства в виде плиточных полов теплых, рассмотрим на конкретном примере, как работает эта технология. Для обычного отопления отопление радиатора обусловлено конвекцией воздуха, когда холодный воздух поднимается снизу, он нагревается радиатором, а затем поднимается вверх. Эта зона распределения тепла внутри помещений простирается снизу вверх, также как и температура воздуха - пол около 17-18 градусов, на высоте 1 метр около 22-23 градусов, а потолок около 26-27 градусов.Технология устройства подогрева пола позволяет не только существенно изменить процесс обогрева, но и улучшить показатели обогрева помещения. Так, теплый пол под плиткой распределяет тепло снизу, от уровня пола, если при использовании радиатора плитка всегда будет холодной, то подогреваемые полы, электрическое отопление под плиткой делает помещение от напольного покрытия, обогрев плитки до комфорта 22-23 градуса , Итак, что дальше, имея размер нагревательного элемента в течение всего пола, тепло распределяется равномерно по всему объему, согревая до комфортных 23 градусов по всей комнате.

    Основные виды оборудования для напольного отопления

    В отличие от громоздкого оборудования для систем отопления традиционного типа с бойлерами, расширительными баками, трубопроводами и насосными станциями, оборудование для теплого пола может умещаться в одной сумке, включая провод, электронные датчики и систему управления. Прогресс действительно шагнул очень далеко, и передал свои технологии даже в таких помещениях, как кухня, ванная комната, гардеробная, после установки напольного отопительного оборудования, доступного сегодня под плитку в любом помещении, на открытых террасах и зимних садах, в гаражах и ванные комнаты.

    Основа оборудования нагревательного элемента, фактически это основа технологии - пленочный нагревательный элемент или кабель укладывают на пол, а затем подключают к системе управления и контроля.

    Сегодня для установки подогрева пола под плитку используют две основные технологии - кабель, использующий нагревательный кабель и пленку, при этом нагревательный элемент в виде тонких пластин хранится внутри пленочного покрытия. Каждая из этих двух технологий имеет свои особенности, но обе позволяют укладывать подогрев пола под плитку.

    Финский теплый пол под плиткой, и необходимость отдать дань уважения финнам, действительно много знают об этом типе отопительной системы, состоящей из двухжильных нагревательных матов ENSTO Finland, сегодня считающихся одними из фаворитов в использовании технологий нагревательные кабельные системы. Особенно ENSTO, который предлагает больше, чем просто нагревательные элементы, и решает проблему комплекса - теплый пол под укладку плитки, который заключается не только в укладке матов, но и в установке системы управления в комплекте.Также финским производителем хорошо зарекомендовали себя кабельные нагревательные элементы Nexans (Норвегия), Devi (Дания), ProfiTherm (Польша-Германия).

    Сегодня пленочные теплые полы под плиткой приобретают все большую популярность благодаря еще большей эффективности и простоте монтажа. Пленочные обогреватели, использующие инфракрасный принцип, зарекомендовали себя не только благодаря гибкости - их можно устанавливать под плитку, но и для других видов покрытий, включая ламинат, паркет, линолеум. Однако пленочный пол под плитку сегодня еще не получил такого большого распространения из-за его высокой стоимости.Но учитывая, что корейские и китайские компании постепенно вытесняются с рынка инфракрасных отопительных систем российскими и украинскими производителями, вскоре теплый пленочный пол под плиткой станет еще доступнее.

    Для обоих типов нагревательных элементов разработана специальная система управления компонентами интеллектуальной системы подогрева полов под плитку. Это, прежде всего, датчики температуры, определяющие температуру пола, кабельные системы, термостаты, программаторы и аппаратные средства защиты.Комплекс этого оборудования позволяет автономно эксплуатировать систему с учетом требований каждого конкретного элемента.

    Особенности устройства и сборки системы отопления

    Теплые полы под плитку, укладка которой планируется в доме, так как любое другое напольное покрытие требует надежного устройства изначально бетонной стяжки. База необходима для равномерного и правильного размещения нагревательных элементов. А для нагревательных кабельных ковриков для пленки теплого пола под плиткой позже после соединения и проверки производительности необходимо будет выполнить стяжку слоя, поскольку под плитку требуется, прежде всего, ровная основа и толщина не менее 20 мм.По периметру помещения рекомендуется устраивать специальный зазор в стыках, поскольку при такой толщине стяжка обязательно будет происходить при тепловом расширении и, как следствие, деформации покрытия.

    Еще одно отличие в порядке размещения и установки заключается в том, что пленочный теплый пол под плиткой укладывается на всю площадь помещения, а кабельные нагревательные маты не помещаются в местах, где будет размещена мебель , стационарные стойки, стенки и другое оборудование.

    Пленка под плиткой укладывается по всей площади помещения, при этом ее можно разрезать в соответствии с требуемым размером, после того как все элементы соединены в один блок с помощью монтажного зажима в шинах. Но нагревательные маты требуют умения, при прокладке кабеля здесь резать нельзя, поэтому для изменения направления разрезают сетку основания, а кабель должен оставаться целым.

    В обоих случаях все проводящие кабели, датчики и соединительные линии должны быть установлены до стяжки.Электрический теплый пол под плиткой можно устанавливать не только в жилых помещениях, но и в других местах, так как все кабели и ленточные элементы имеют хорошую изоляцию, а соединения изолируют, дополнительно укладывают специальные штукатурки.

    При использовании самонагревающегося типа напольного отопления, плитка укладывается с обязательным термическим зазором не менее 2 мм, стяжка дополнительно укрепляется синтетической сеткой. Установка категорически запрещается нагревать коврики и литые пленки друг на друга, но влагонепроницаемая полиэтиленовая пленка должна быть упакована с перекрытием в 20-25 см.

    И еще раз вопрос экономики

    Учитывая все варианты укладки теплого пола под плитку, цена во многом определит способ и место монтажа. Сегодня средний ценовой диапазон кабельной продукции для отечественных производителей системы составляет от 2,3 до 3,5 долларов за метр. Для напольного отопления под плиткой электрические кабели европейского производителя будут стоить в диапазоне 4-6 $. Пленочные материалы будут стоить от 6 до 10 $ за 1 погонный метр.Контрольное оборудование при этом, что отечественное, у иностранного производителя начинается с цены 20 долл., Полный комплект обойдется в 250-400 $.

    , но, как показывают расчеты, по сравнению с обычным газовым отоплением, экономия составит от 20% до 45%, в зависимости от наличия утеплителя.

    Видео:

    Видео:

    Видео:

    Видео:

    ,
