Как делать теплый пол под плитку электрический – Как сделать электрический теплый пол под плитку своими руками: схема, укладка, подсключение

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Монтаж своими руками

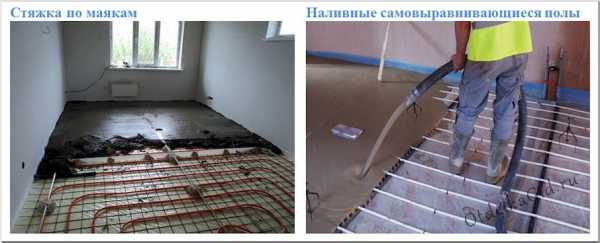

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

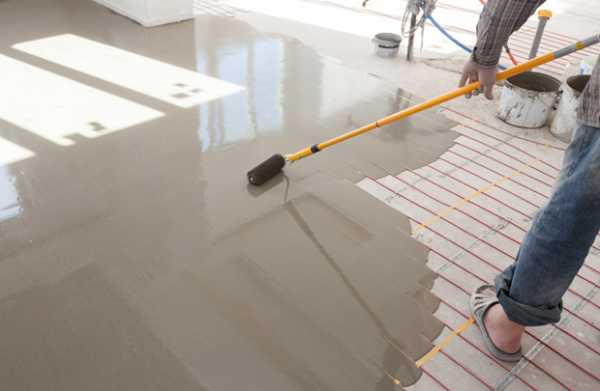

• самовыравнивающейся смесью;
• нагревательным кабелем или матом;
• грунтовочным слоем или стяжкой.

Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол».

Так как в ванной высокая влажность воздуха, систему теплый пол нужно продумывать с точки зрения безопасности. Теплый пол под плитку — какой лучше для ванной комнаты, читайте наши советы.

Выбор технологии и материалов укладки теплого пола под плитку — ответственный этап. О плюсах и минусах разных типов теплых полов расскажем в этой статье.

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.

Видео на тему

delaemvannuu.ru

Электрический тёплый пол под плитку своими руками: Инструкция и Видео!

В данной статье мы рассмотрим, как сделать электрический теплый пол под плитку своими руками. Нагреваемый электрический теплый пол может являться отличным дополнением к основной системе обогрева в вашем помещении. Им можно воспользоваться в тех случаях, когда по тем или иным причинам основное магистральное отопление не работает. Кроме того, нагреваемый электрический пол вполне может быть и самостоятельным средством обогрева помещений, что позволит вам по-новому подойти к дизайну комнаты, избавившись от бросающихся в глаза радиаторов.

В любом случаем нагреваемый электрический пол создает зону обогрева в непосредственной близости от пола. Это особенно важно для тех помещений, где вы вынуждены ступать босыми ногами на пол, например, в спальнях или в ванных комнатах.

Кроме того, нагреваемый электрический пол будет незаменим в детских комнатах, ведь ребенок много времени проводит в игре непосредственно на полу.

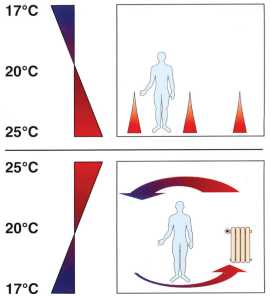

Разница между радиаторным отопление и отоплением от теплого пола

Вы можете смонтировать нагреваемый электрический теплы пол под любое завершающее напольное покрытие, в том числе и под плитку, например, в ванной комнате.

Строительство электрического теплого пола возможно своими руками, без привлечения сторонних специалистов.

Сейчас на рынке предлагаются к продаже готовые комплекты электрического теплого пола следующих основных модификаций: инфракрасный пленочный и из греющего кабеля, который может быть скомпонован в специальные маты.

Инфракрасный электрический теплый пленочный пол под плитку своими руками

Монтаж инфракрасного электрического теплого пола под плитку не должен вызвать у вас особых проблем.

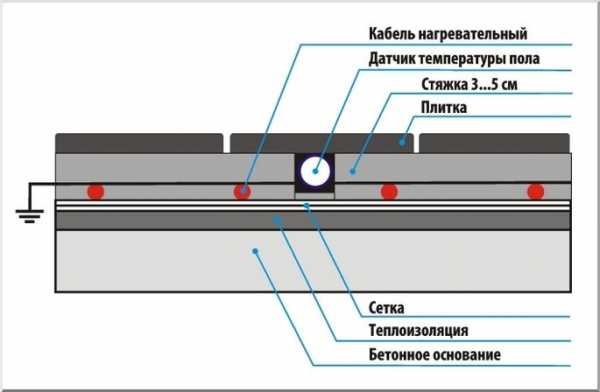

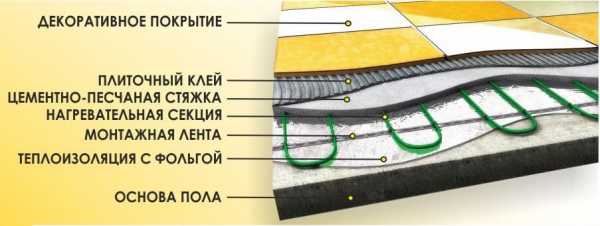

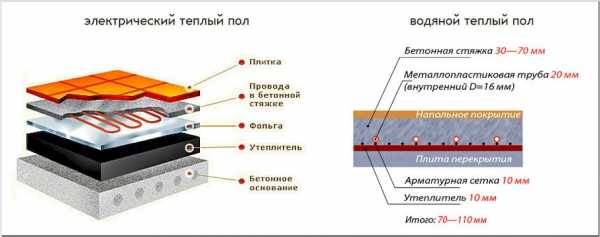

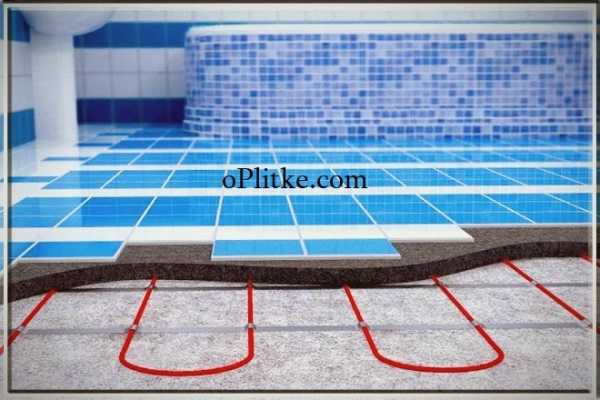

Схема укладки слоев для электрического теплого пола под плитку

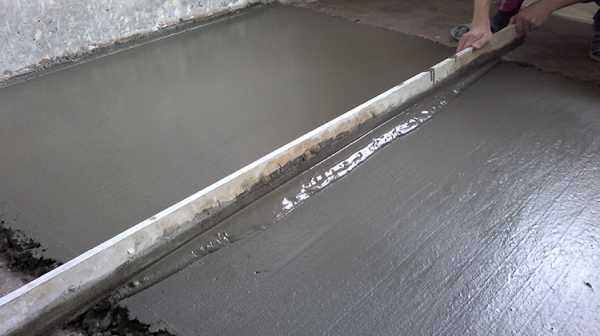

1. Первым делом необходимо выровнять пол, воспользовавшись обычной процедурой. рекомендуем вам при выравнивании пола по периметру помещения разместить демпфирующую ленту, которая предотвратит повреждения от температурной деформации массы стяжки.
2. На следующем этапе раскатайте по выровненной поверхности теплоотражающий материал.
3. К листам теплоизоляции жидкими гвоздями прикрепите инфракрасный теплый электрический пол, выведите его кабели проводке через специальную штробу к терморегулятору.
4. Непосредственно на пленочный пол можно разместить температурные датчики, проводку к которым нужно необходимо провести в защитной гофрированной трубе.

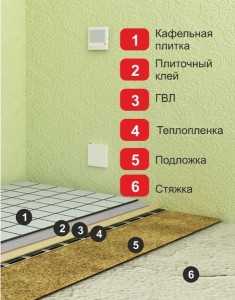

   Последовательность укладки слоев материалов для теплого электрического пола под плитку

5. Проведите тестирование пола, подключив его в сеть с минимальной нагрузкой и постепенно увеличивая ее до максимальной.
6. Разместите над теплым полом влагостойкий лист.
7. Разместите на пленке теплого пола армирующую сетку с небольшим шагом.
8. На образовавшуюся конструкцию можно клеить керамическую кафельную плитку и керамогранит с использованием обычной процедуры.

Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.

   Теплоизоляционный материал

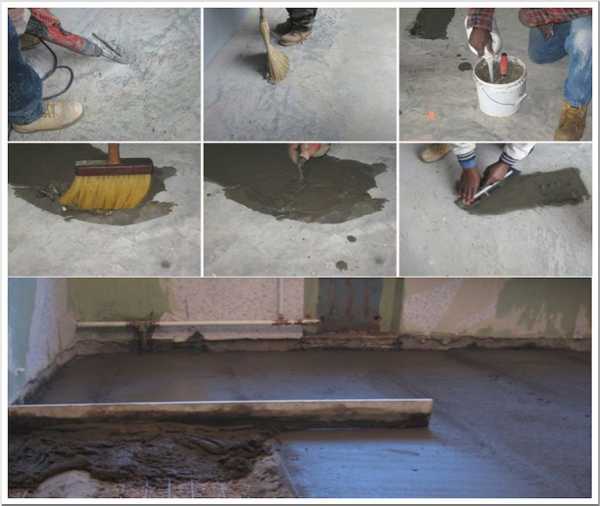

2. Подготовьте поверхность, заполните раствором большие ямы, покройте пол грунтующим раствором для улучшения адгезии и предотвращения образования плесени.
3. Разместите на подготовленном покрытии листы пенополистирола. Желательно, чтобы на них имелся металлизорованный слой, отражающий тепловые лучи.
4. В обычных помещениях для утепления достаточно 30-мм плит, но, если вы утепляете балкон или лоджию – используйте 50-мм плиты, а вот если под вашим помещением находится обычный грунт – толщина плит должна быть не менее 100 миллиметров.
5. Прикрепите плиты к полу винтами-саморезами.

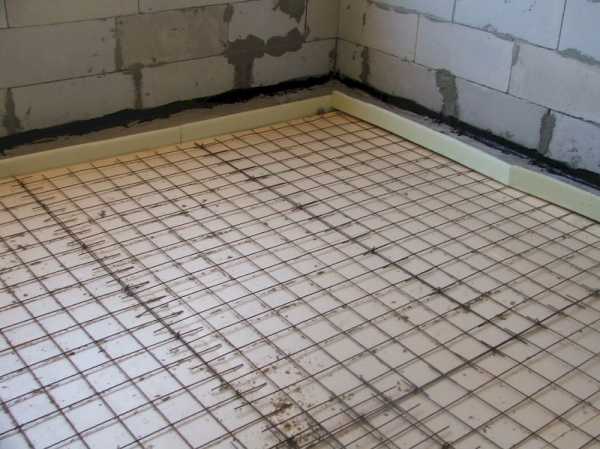

6. Поверх теплоизоляционных плит разместите армирующую крепежную сетку, прикрепите ее длинными саморезами большой длины с широкими шайбами, так, чтобы создать дополнительный крепеж пенополистироловых плит.

Отмеряем нагревательный кабель

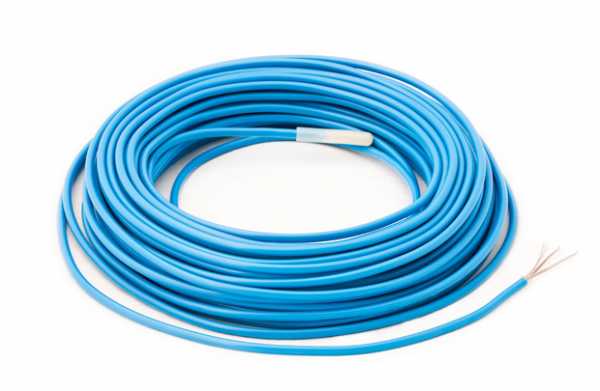

Нагревательный кабель для теплого пола

1. Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
2. Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля. При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
3. При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

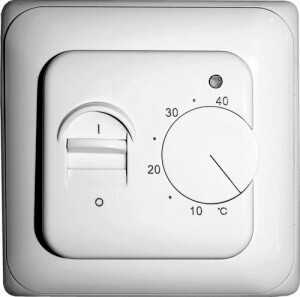

Пульт терморегулятора — фото

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

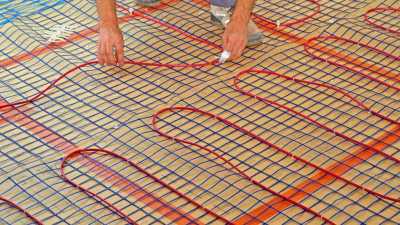

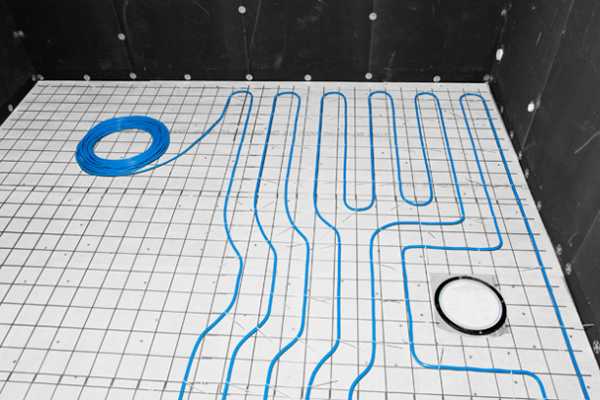

Укладка нагревательного кабеля на пол — фото

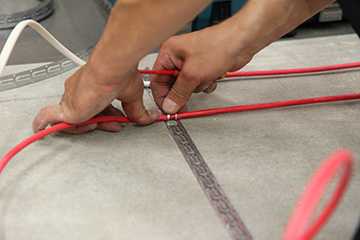

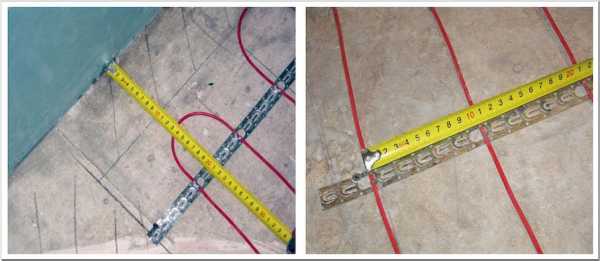

1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.

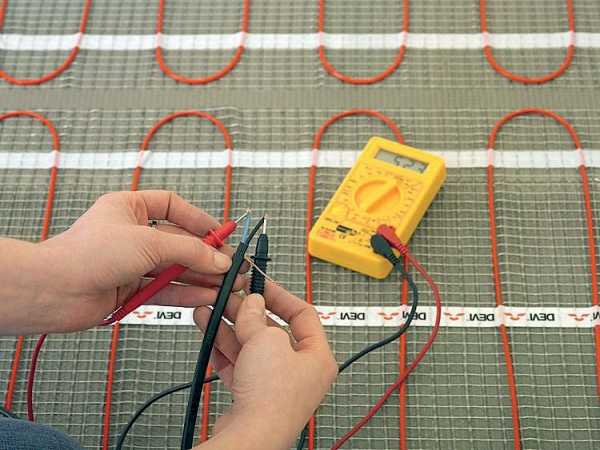

2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

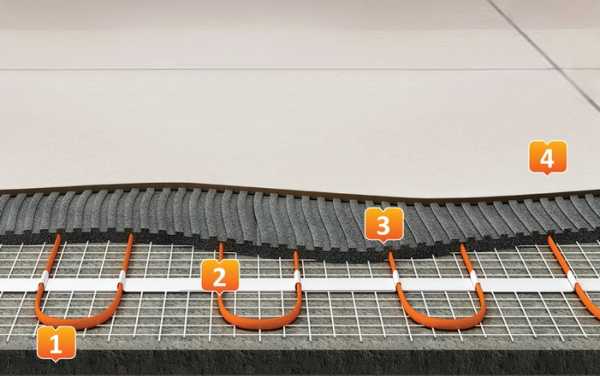

Укладка нагревательного кабеля на электрический пол

1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.

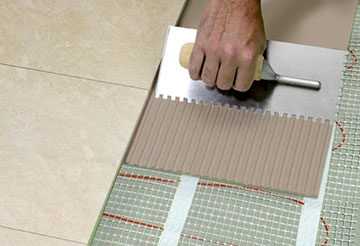

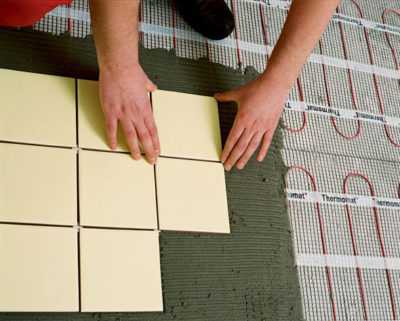

2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.

Видео — электрический теплый пол под плитку

stroyvopros.net

Электрический теплый пол своими руками под плитку: технология и особенности монтажа

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

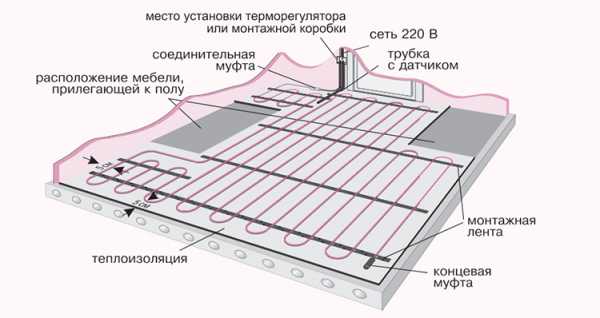

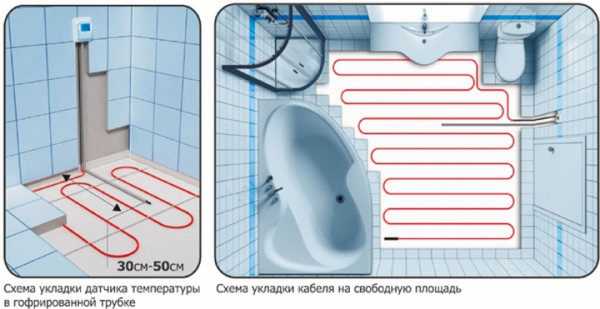

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

1. Отступают от стен 10 см.
2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

Подготовка поверхности

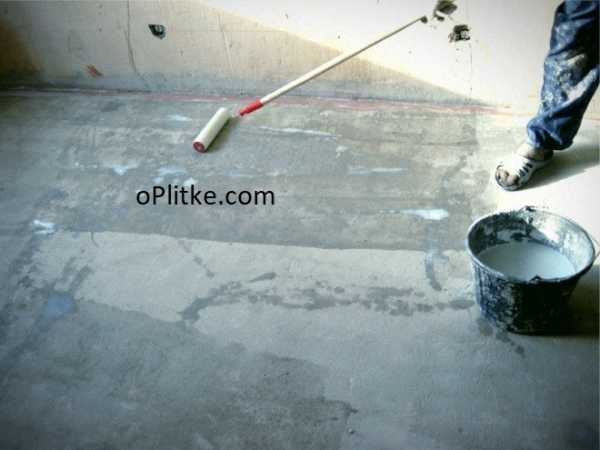

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

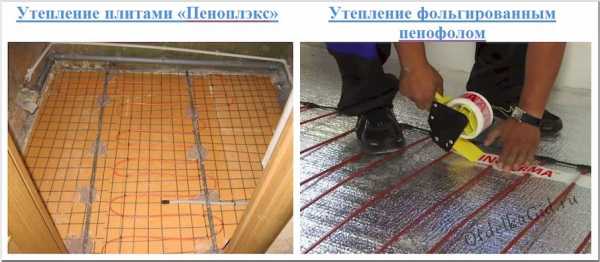

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

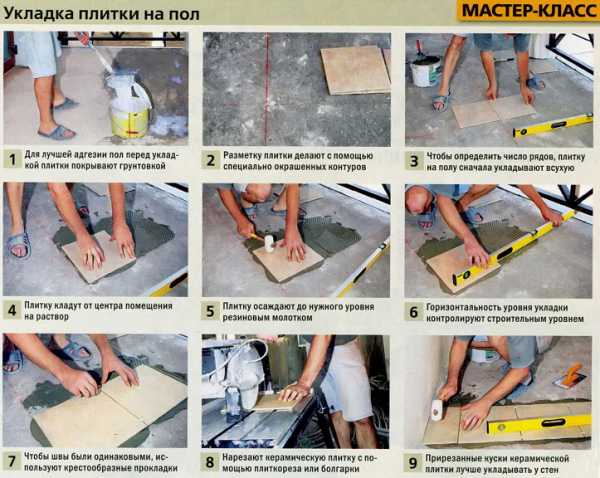

Укладка плитки и кафеля

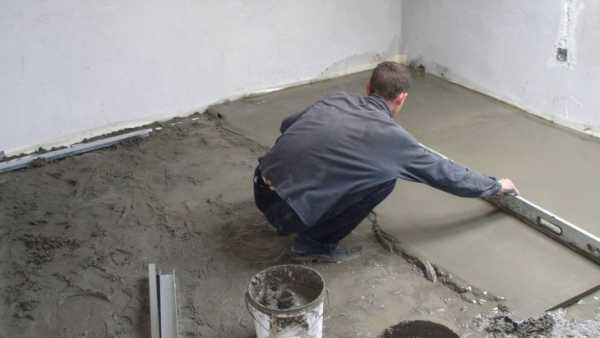

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

oplitke.com

Монтаж электрического теплого пола под плитку своими руками

Здесь вы узнаете:

Системы теплых полов продолжают набирать армию своих поклонников. Они создают комфортные условия для проживания, позволяя избавиться от идущего с напольного покрытия холода. Особенной популярностью пользуется сочетание теплых полов и керамической плитки, ведь керамика никогда не нагревается и доставляет дискомфорт, наиболее полно проявляющийся зимой. Поэтому его принято греть, прокладывая под ним трубы или греющий кабель. Давайте посмотрим, как оборудовать электрический теплый пол под плитку и как это делается.

В этой статье мы рассмотрим:

• Основные типы электрических теплых полов, подходящих для укладки под кафельную плитку;
• Принципы расчета оборудования под электрические теплые полы;
• Как правильно уложить электрический теплый под кафель или керамогранит.

Воспользовавшись нашим материалом как пошаговой инструкцией, вы сможете уложить теплые полы своими руками и сэкономить деньги в кошельке, ведь услуги профильных специалистов стоят довольно дорого.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

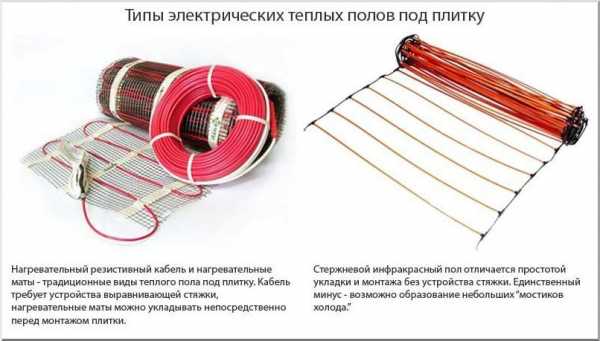

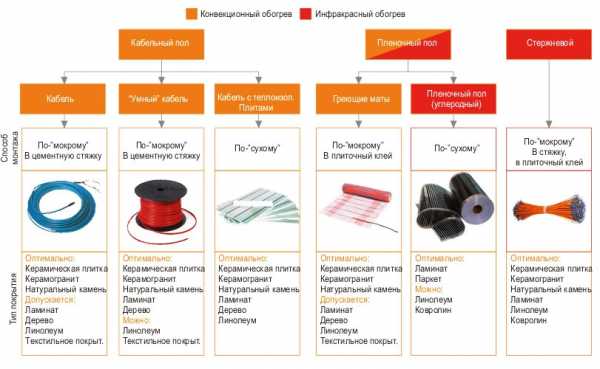

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

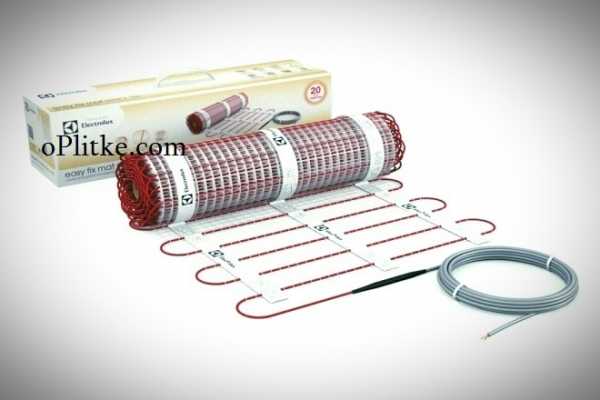

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Инструкции по монтажу электрических теплых полов

Укладка плитки на теплый пол представляет собой довольно сложную процедуру. Не нужно думать, что вы справитесь с ней за 5 минут, так как любая инструкция предусматривает наличие опыта по укладке кафеля или керамогранита. Также нужны знания в области электротехники, так как электро полы нуждаются в подключении к электросети. В этом обзоре мы рассмотрим две процедуры – как уложить кабельный электрический теплый пол под плитку и как смонтировать греющие маты.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное — четко следовать приведенным ниже инструкциям.

• 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
• 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
• 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

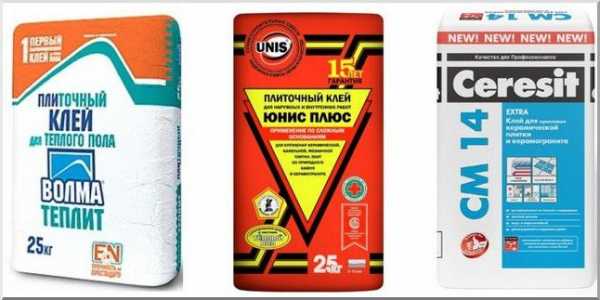

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

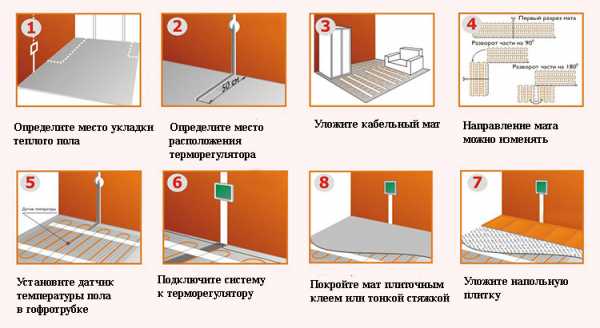

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

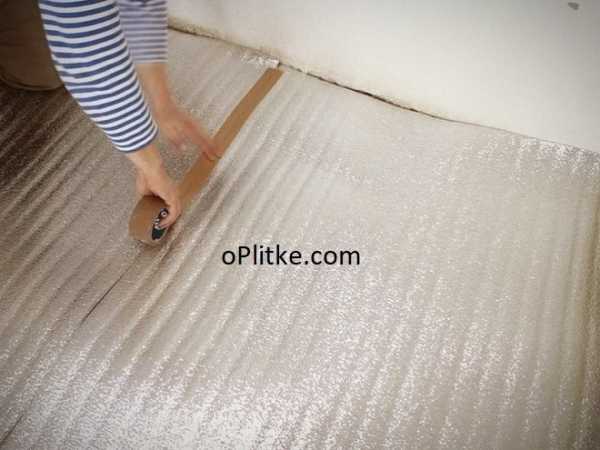

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

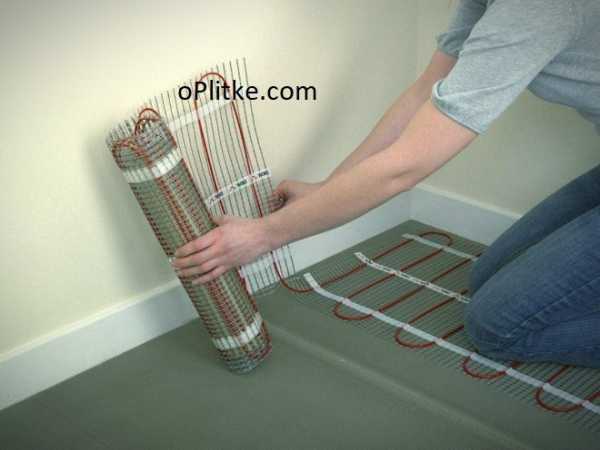

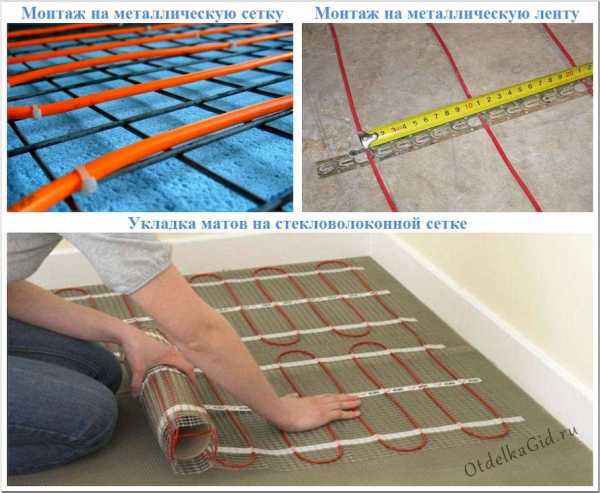

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

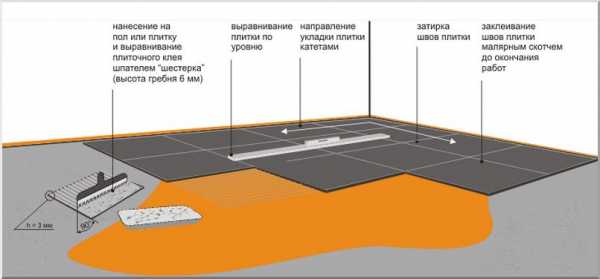

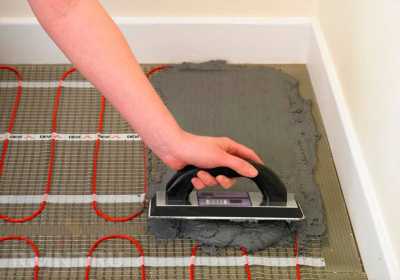

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Некоторые рекомендации

В завершение инструкции дадим небольшие рекомендации по монтажу электрических теплых полов под плитку:

• Всегда используйте термостаты – они позволят избежать перегрева и сэкономят электроэнергию;
• Проверяйте работоспособность матов после каждого этапа – например, после первого этапа работы с клеем;
• Используйте клей, способный выдерживать многократные циклы нагрева/охлаждения.

Также рекомендуется не начинать эксплуатацию электрических теплых полов до полного застывания клея для плитки – на это уходит до 20-30 дней.

Монтаж греющего кабеля

Нам осталось рассмотреть, как производится установка кабеля под керамическую плитку. Греть он будет ничто не хуже, чем вышеупомянутые маты, даря домочадцам комфорт. Давайте посмотрим, как класть теплый пол на плитку, как провести расчеты и что нужно для проведения монтажных работ.

Предварительные расчеты

С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.

Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.

От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.

Требования к монтажу:

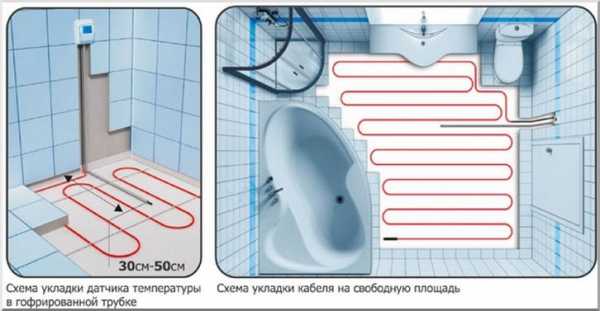

• Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
• Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
• Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
• Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.

Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:

• Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;

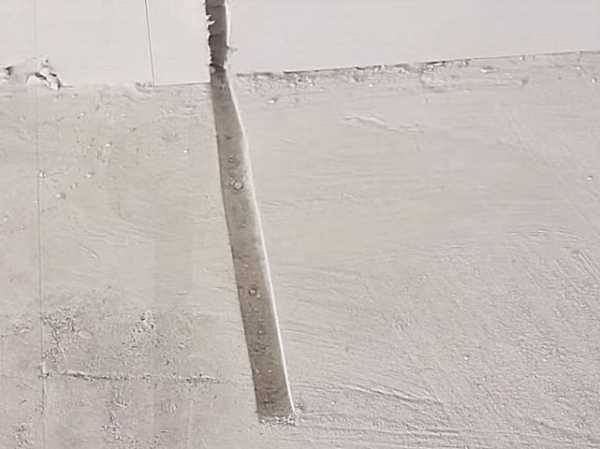

• Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
• Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
• На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;
• Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.

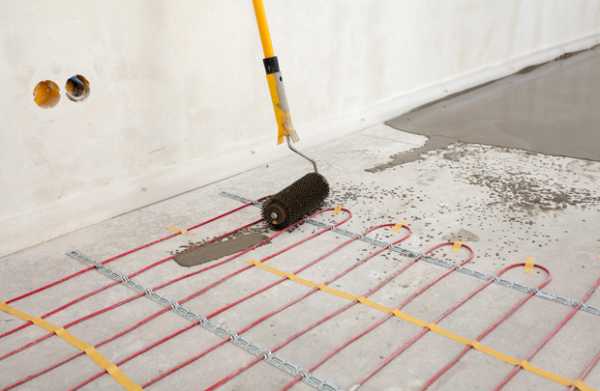

Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.

Ничего сложного в монтаже электрических теплых полов под кафельную плитку или керамогранит нет. Сложности может вызвать лишь сама укладка плитки – для того чтобы готовая поверхность получилась идеально ровной, потребуются опыт и соответствующие инструменты. Если не хватает опыта на каком-либо этапе, рекомендуем воспользоваться помощью специалистов.

remont-system.ru

Как сделать электрический теплый пол под плитку своими руками

Содержание статьи

От автора: здравствуйте, дорогие читатели. Всем нам хочется сделать свой дом более комфортным и уютным, особенно зимой, ведь именно там мы проводим большую часть своего времени. А, как мы знаем, основным показателем уютности жилья является его теплота. Так как обычные методы обогрева уже не так актуальны и производительны, сегодня мы хотели бы поговорить с вами, о самом легком способе изготовить теплый пол под плитку электрический своими руками.

Используя такой метод, вы сможете воссоздать особую атмосферу уюта и тепла, которая недостижима при радиаторном обогреве, а также сэкономить приличное количество средств. Вообще, укладка считается очень простой операцией, не требующей практически никаких навыков и профессиональных инструментов. Только, для того чтобы ее произвести нужно обладать определенными знаниями. Не забывайте, вы будете иметь дело с электричеством, а значит, не прислушиваясь к советам профессионалов, подвергаете свою жизнь опасности!

Как работает электрический теплый пол

Данный вид обогревателя представляет собой электрический проводник, по которому двигается ток и выделяет тепло. Вообще, как проводник электрической энергии он плох, но в этом и есть его сила — электроэнергия пытается преодолеть его огромное сопротивление и при этом выделяется тепло.

Сам процесс образования тепла выглядит следующим образом. Так как электроэнергия — это направленное движение заряженных частиц, то есть электронов, то, попадая на проводник, все его частицы также начинают двигаться. Электроны перемещаются по проводнику в хаотичном порядке, сталкиваются друг с другом, так сказать «трутся», выделяя, таким образом, долгожданное тепло.

При трении всегда выделяется тепловая энергия, так и в нашем случае. Чем больше сопротивление, тем сильнее электронам приходится стараться, чтобы его преодолеть и тем большую работу они выполняют.

Электрический пол — это проводник, уложенный в определенном порядке под чистовую поверхность пола и выделяющий некое количество тепла. Оно выражается в Ватах на погонный метр. Бывают кабеля с мощностью от 3 до 20 Вт/м. Для обогрева одного квадратного метра, требуется около 160 Вт, если это основное отопление, или около 90 Вт, если вспомогательное.

При изготовлении покрытия с подогревом своими руками вы получаете следующие преимущества:

• легкость монтажа;
• не требуется специализированный инструмент;
• меньший слой цементной стяжки или вообще ее отсутствие;
• повышенная безопасность;
• нет возможности утечки, как в случае с водяным теплым полом;
• простота регулирования температуры;
• возможность программирования обогрева;
• легкость расчета схемы;
• отсутствие ограничений по монтажу, как в случае с водяными полами.

Но, как у любого другого покрытия, тут имеются недостатки:

• менее экономичен, чем водяной теплый пол;
• требует четкого соблюдения инструкции по монтажу;
• требуются навыки работы с электричеством;
• ограничения по мощности для старой проводки;
• требуется наличие заземляющего контура.

Виды электрического пола

На рынке получили самое большее распространение всего три вида электрического пола:

• кабельные полы;
• электрические маты;
• инфракрасные элементы.

Кабельные. При таком обогреве основным источником является кабель, поставляемый в бухтах, имеющий диаметр 3-7 мм и разнообразные мощности. Эти кабеля бывают нескольких видов:

• резисторный — одножильный или двухжильный проводник, заключенный в оболочку из негорючего материала и экранированный алюминиевой фольгой, подключается двумя концами к термостату;

• кабели с полимерной матрицей — между двумя медными проводниками находится слой полимера, который и производит тепло.

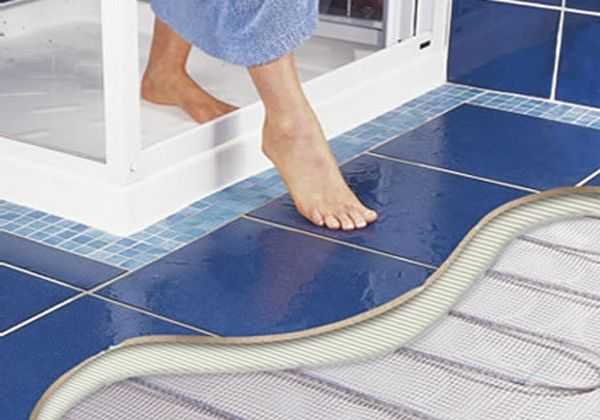

Электрические маты. По сути, это тот же самый кабель, но он уже размещен на сетке из стекловолокна, и его очень легко монтировать — просто раскатать, как коврик и готово. Но, естественно, за это удобство придется хорошенько доплатить. Увидеть, насколько просто укладываются электрические маты, вы можете на видео:

Инфракрасный. Самый новый и экономичный теплый пол, бывает в виде рулона из трубочек, либо в виде рулона пленки, в которую заключены обогревательные элементы. Данный вид обогревателя идеально распределяет тепло по всех своей поверхности и имеет толщину в пол миллиметра, монтируется сразу под чистовой пол и не требует наличия стяжки.

Если говорить о том, какой вид покрытия с подогревом лучше, то однозначно — инфракрасный, но так как его цена на порядок выше других обогревателей, а маты это тот же самый кабель только на подложке, которая нам не особо нужна, то останавливаем свой выбор на методе изготовления с помощью кабеля.

Альтернативы. Существует и альтернативный метод, который часто применяют народные умельцы. Изготавливается такой пол из компенсационного провода, применяемого в промышленности для измерения температуры, заключенного в керамические бусы. Включает в себя такие элементы: хромель-копель, хромель-алюмель, медь-константан. Прокладывается, как и обычный теплый пол и подключается к сети 220 В. Такой проводник, в отличие от магазинного, можно бесплатно раздобыть на любом крупном предприятии, и прослужит он в несколько раз дольше.

Безопасность

Если речь идет об установке покрытия электрического, то электромонтажных работ нам просто не избежать. Для того, чтобы провести их безопасно и безукоризненно выполняйте следующие указания:

• при укладке кабеля не наступайте на него и используйте обувь с мягкой подошвой. На самом деле, кабель имеет очень хрупкую структуру, хотя на вид выглядит прочным и, если вы на него хорошенько наступите, он выйдет из строя уже через год работы;
• произведите расчет мощности системы и сопоставьте эту мощность с возможностями вашей проводки, если расчет не позволяет укладку, ни в коем случае не надейтесь, что и так сойдет, чревато пожаром;
• при работе с подключением термостата к сети обязательно снимите напряжение, работа под напряжением запрещена;
• если у вас в квартире находится электрический щиток, отключите питание на всех автоматах, а не только на предполагаемой линии;
• если автомат находится на лестничной клетке, отключите его и примите меры для предотвращения его намеренного включения — отсоедините отходящий провод, вывесите плакат или просто бумажку «не включать, работают люди»;

• было много случаев, когда соседи, увидевшие отключенный автомат, думали, что балуются дети и подавали напряжение. Странно конечно, но статистика гласит, что так поступает 30% людей, которые видят отключенный автомат у себя на лестничной клетке. Они даже не задумываются их ли это питание, а рабочие попадают под ток. Будьте аккуратнее!
• После снятия напряжения, перед тем как прикоснуться к проводам, проверьте его отсутствие указателем напряжения, исправность которого перед применением опробуйте, к примеру, в розетке. Запрещается проверять отсутствие напряжения тыльной стороной ладони;
• не используйте слесарный инструмент с металлическими рукоятками — работайте только электроизолированным;
• для зачистки проводов используйте обычный нож, а не нож для картона, во-первых, он очень травмоопасный, а во-вторых — сильно повреждает токоведущую жилу при зачистке;
• после монтажа, при подаче питания, для начала включите прибор и только затем подавайте напряжение на автомат;
• надежно обжимайте все клемные соединения и старайтесь не использовать для этого магазинные клипсы, так как они создают очень плохой контакт, которого хватает на 5 лет работы;
• четко следуйте инструкции и схеме подключения, указанной на коробке кабеля;
• если есть необходимость фазировки, то четко соблюдайте её.

Технология укладки очень проста, но, чтобы работа была выполнена качественно, необходимо четко соблюдать все правила. Если говорить о других видах отопления, то там самая большая опасность — это утечка воды и потеря денег вследствие ремонта. Когда же мы имеем дело с электричеством, тут уже вступают в силу не деньги, а безопасность жизни и здоровья.

Как произвести монтаж

Для того, чтобы выполнить устройство пола с подогревом вам необходимо последовательно выполнить следующий ряд действий:

1. Очищаем базовую поверхность. Если есть старая стяжка – сбиваем, так как она создает лишнюю нагрузку на конструкцию.
2. Убираем все неровности и мусор. При слишком большом перепаде делаем тонкую черновую стяжку, но это редкость.
3. Обрабатываем грунтовкой глубокого проникновения пол, а также 30 см стены
4. Наносим слой гидроизоляции. Лучше использовать магазинные смеси и воздержаться от применения битумных мастик и рубероида.
5. Укладываем утеплитель. Лучше всего применять экструдированный пенополистирол толщиной 30-40 мм.
6. Стелим слой гидроизоляции на утеплитель. Подойдет обычная пленка.
7. Укладываем армирующую сетку и приподнимаем ее. Дерево нежелательно подкладывать под арматуру: деревянные подложки под ней впоследствии разбухают. Вокруг таких подставок бетон становится в итоге крайне ненадежным. Нужно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
8. Заливаем слой стяжки около 20-30 мм.
9. Ждем её полного высыхания! Ни в коем случае не приступаем к дальнейшим работам, пока стяжка не высохнет. Слой в 30 мм просыхает примерно за 20-25 дней.
10. После высыхания стяжки укладываем отражающую подложку-утеплитель с фольгой в основе, но она обязательно должна быть в слое из пленки, иначе плиточный клей её разъест.
11. Крепим кабель посредством строительного скотча, плиточного клея либо специальными растяжками. Шаг рассчитываем в зависимости от мощности.
12. В необходимом месте в стене режем штробу либо выдалбливаем канавку и подводим провода к будущему месту крепления термостата. Для этого можно использовать болгарку или диск для резки камня.
13. К этому же месту подводим питающий кабель.
14. Бурим или продалбливаем отверстие для установки «дозы», в которую будет помещен термостат, выполняем необходимые подключения согласно схеме на коробке термостата.
15. По этой же штробе проводим укладку термопары, которая будет осуществлять управление включением и отключением термостата. Горячий спай термопары должен находиться в полу в толще клея и быть между кабелем, чтобы показания были точнее.
16. Проводим испытание и когда убеждаемся, что вся система работает, ждём ее полного остывания и приступаем к укладке плитки.
17. Плитку укладываем на слой клея, который в 2-3 раза превышает диаметр кабеля.

Вот и все, дорогие читатели, мы разобрали, как положить электрическое покрытие под керамику. Если вы хотите узнать больше по этой теме, то рекомендуем прочесть другие наши статьи, в которых мы подробно разбираем все моменты изготовления теплых полов.

Подписывайтесь на рассылку нашего сайта в соцсетях и будьте в курсе всех строительных новостей. До новых встреч.

seberemont.ru

Укладка теплого пола под плитку своими руками (+ видео)

Многие люди предпочитают отделывать пол в ванной комнате и туалете керамической плиткой. Но кафель довольно холодный материал, и ступать по нему босиком, особенно после горячего душа, не слишком приятно. Чтобы исправить эту проблему, можно провести укладку теплого пола под плитку своими руками.

Монтаж электрического теплого пола

Существует несколько видов таких систем, но большинство из них устанавливается по одной схеме.

Проектирование

Это самый важный этап укладки теплых полов. Если проектирование и расчеты составлены корректно, можно избежать финансовых перерасходов и перегрева кабеля. Важно помнить, что под такие тяжелые предметы, как мебель, кабель прокладывать нельзя, он должен огибать их. Также последующая установка унитаза подразумевает рассверливание отверстий в полу, поэтому кабель не должен проходить там, где его можно будет случайно просверлить. Кроме того, расстояние между витками кабеля должно составлять 10 см, а между кабелем и стенами 15–20 см.

Еще на этапе проекта необходимо определить место регулятора тепла. Для большего удобства его располагают на высоте 1 метра над полом, тогда не придется делать слишком длинную штробу в стене для прокладки соединительного кабеля.

Подготовка основы

Первым делом необходимо удалить любой мусор и пыль с обрабатываемой поверхности. Для этого сначала нужно снять старое покрытие с помощью перфоратора и визуально осмотреть основу на предмет наличия трещин и других дефектов. Если таковые будут обнаружены, то необходимо заделать их цементно-песчаным раствором, а выступающие фрагменты срезать болгаркой. Последним этапом станет нанесение грунтовки в два слоя.

Укладка теплого пола под плитку проводится только на идеально ровной поверхности, поэтому следует предварительно сделать стяжку. При этом дальнейшие работы могут быть продолжены только после полного высыхания бетона (примерно месяц). Если времени на это нет, стоит остановить выбор на наливном полу.

На деревянную основу укладывать электрический теплый пол нецелесообразно, поскольку это приведет к серьезным потерям тепла.

На этом этапе также проводится штробление стены, можно использовать штроборез или перфоратор со специальной насадкой. Штроба должна идти от пола до места расположения терморегулятора. После завершения операции нужно тщательно убрать помещение, поскольку штробление приводит к образованию большого количества пыли.

На заметку! Если укладка системы происходит в недавно отремонтированном помещении, то лучше не штробить стену, а приобрести специальный пластиковый короб для наружной прокладки.

Теплоизоляция

Этот этап можно проводить еще до создания проекта. Современные производители выпускают материалы с высокими теплоизоляционными свойствами, остается только выбрать толщину.

1. Толстый слой теплоизоляции целесообразно укладывать над подвалом или грунтом. Также серьезные меры по утеплению нужны для балконов, лоджий и прочих неотапливаемых помещений, в этом случае идеально подойдет пенопласт или пенополистирол. Материал лучше укладывать до выравнивания поверхности, толщина слоя должна быть от 2 до 10 см.
2. Тонкий слой теплоизоляции укладывается на тщательно подготовленное основание. Обычно для этого применяют фольгированный пенофол, его необходимо класть отражающей стороной наружу, чтобы направить тепло вверх.

Теплоизоляционный материал фиксируется на некотором расстоянии от стен: чем толще слой, тем больше должно быть расстояние. Места стыков утеплителя и стен необходимо проклеить демпферной лентой.

Монтаж терморегулятора и датчика температуры

Регулятор необходимо монтировать в специально подготовленном месте недалеко от штробы для кабеля, соединительный кабель необходимо предварительно закрыть в гофру. Гофру укладывают в специальную трубку, которая закрепляется в стене. Датчик нужно монтировать на расстоянии 40 см от края стены между двумя витками нагревательного кабеля, только так можно гарантировать получение правильных данных о температуре.

Соединительный кабель нужно укладывать без перегибов и заломов, особенно в районе плинтусов. Край, который упирается в стену, необходимо обработать герметиком, чтобы внутрь не попал раствор. Температурный сенсор также предварительно упаковывают в гофру для того, чтобы защитить чувствительное устройство от влаги и прочих воздействий.

Укладка электрических кабелей или матов

В первую очередь необходимо проверить сопротивление нагревательных элементов и сравнить их с показаниями производителя. После этого закрепить на основе специальную ленту, которая идет в комплекте с системой. На ней находятся крепежи, благодаря которым витки располагаются на нужном друг от друга расстоянии. Еще одним вариантом является использование металлической сетки: сначала ее закрепляют на полу с помощью саморезов, после чего привязывают кабели хомутами. Укладку необходимо проводить змейкой и следить за тем, чтобы кабель не оказался в местах установки мебели и сантехники.

В случае с использованием нагревательных матов работы происходят гораздо проще. Достаточно уложить маты на пол, предварительно проверив их сопротивление, и подключить систему к питанию. Требования к расположению мата такие же, как в случае с кабелями. Для обхода мебели и сантехники сетку можно разрезать. После укладки нужно установить устройства заземления и автоматического отключения.

Важно! Многие хотят применить систему теплый пол в бане, здесь мнения специалистов расходятся: кто-то говорит, что при правильном монтаже и обустройстве защиты проводов можно утеплить баню. Но все-таки речь идет об электричестве, поэтому лучше не использовать приборы во влажных помещениях.

Тестирование

Укладка плитки на теплый пол невозможна без предварительной проверки работоспособности этой системы. Необходимо все полностью подключить, после чего измерить сопротивление в нагревательных элементах посредством тестера или мультиметра. Полученные данные могут отличаться от информации производителя максимум на 10%.

Обустройство стяжки

Толщину слоя раствора необходимо рассчитывать с учетом толщины используемых нагревательных элементов. В большинстве случаев для кабельного пола потребуется слой в 5 см, для матового – 3 см. Обычно для заливки стяжки используют цементно-песчаный раствор, но он долго сохнет. Также можно сделать стяжку клеем для плитки, особенно это удобно в случае использования матов. Тогда клей наносится слоем в 2 см, а сверху сразу укладывается плитка.

Укладка плитки

Кафельная плитка укладывается на теплый пол точно так же, как и на любое другое подготовленное покрытие. Единственное отличие – необходимо использовать специальный клей, который можно нагревать. Такие материалы маркируются надписью «Теплый пол» или на упаковке указывается допустимые температуры.

Итак, нужно сделать следующее:

1. Приготовить раствор как это указано на упаковке.
2. Взять шпатель, набрать на него клей и перенести на поверхность. Разравнивать рекомендуется фигурным шпателем, который лучше заполняет пустоты. Особенно это касается тех случаев, когда раствор наносится на нагревательный мат. Наличие воздушных карманов приведет к перегреву системы.
3. Уложить плитку на расстоянии 2–3 см от стены и вдавить ее в раствор.
4. К уголкам приложить специальные пластиковые крестики и зафиксировать следующую плитку. Таким образом необходимо обработать весь пол.
5. Спустя сутки заполнить швы специальной затиркой, после чего установить плинтусы.

Включать систему рекомендуется через неделю, чтобы клей успел высохнуть. Для успешного результата необходимо обладать некоторым опытом в работе с электрооборудованием. В противном случае лучше обратиться к специалистам или знакомому электрику.

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

• Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
• Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
• Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта. Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником.

otdelkagid.ru

Теплый пол электрический под плитку своими руками

Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Какой тип пола выбрать?

Система электрических теплых молов имеет следующие модификации:

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Инфракрасный подогрев наиболее подходит для деревянной поверхности (ламинат, паркет). В нем используются специальные греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

1. Отступ от стены должен составлять минимум 10 см;
2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
2. Подключить термостат к нагревающему элементу.
3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
4. Включить электрообогрев на некоторое время.
5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Материалы По Теме:

polprofy.ru
