инструкция по укладке и подключению

electric-220.ru

Подключение инфракрасного теплого пола

Монтаж инфракрасного теплого пола: выполняем работу самостоятельно

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола .

Инфракрасный теплый пол создаст уют и комфорт в квартире

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

• потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
• ширина термопленки -50 см;
• максимальная допустимая длина полосы термопленки – 8 метров
• температура плавления термопленки – 130 град.C;
• питание -220В / 50 Гц;
• доля инфракрасных лучей в спектре излучения – 95%;
• длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Прежде всего, необходимо усвоить два главных правила:

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

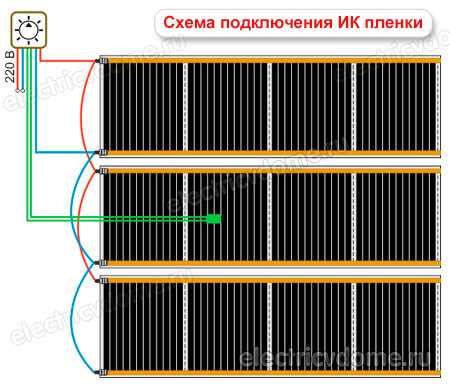

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

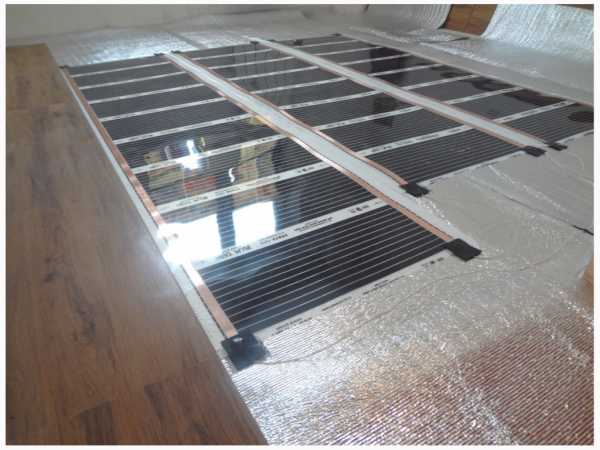

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

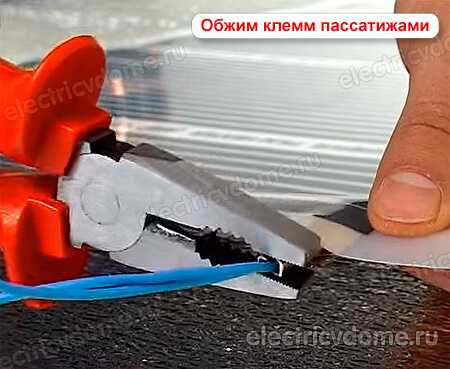

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

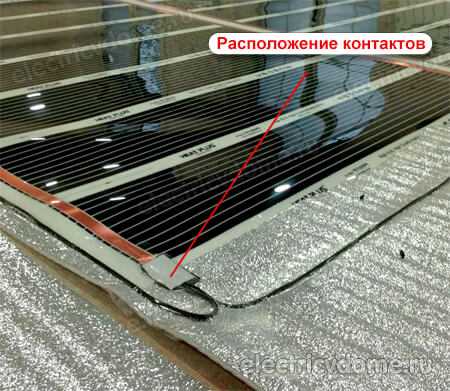

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

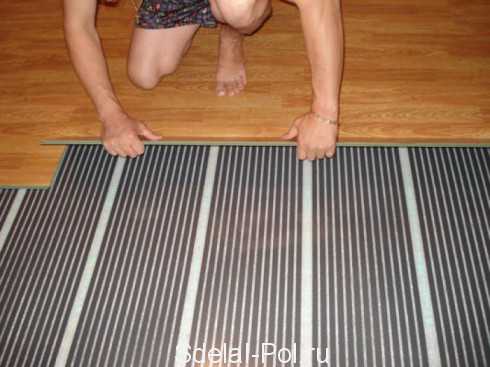

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

•
  Правила укладки инфракрасного теплого пола
•
  Монтаж электрического теплого пола: технология укладки своими руками
•
  Самостоятельный монтаж теплого водяного пола
•
  Как правильно выбрать трубу для теплого пола и способы укладки

Как подключается инфракрасный теплый пол

На сегодняшний день нетрадиционные отопительные системы довольно широко используются в современных домах и квартирах. Они являются хорошими источниками тепла и помогают существенно уменьшить затраты электричества, что положительно влияет на семейный бюджет. И именно поэтому вопрос «как подключить инфракрасный теплый пол» является столь актуальным. В этой статье рассмотрим, как правильно выполнить подключение ИК-пола.

Технические характеристики инфракрасного теплого пола

Перед тем, как заниматься подключением данной обогревательной системы, следует разобраться в некоторых ее особенностях. Характеристики ИК-пола:

• затрачиваемая мощность сорок пять — 67 Вт/м2.
• ширина пленочного термопокрытия — 50 см.
• максимально допустимая длина пленочного термопокрытия – восемь метров.
• питание — 220 В на 50 Гц.
• температура плавления пленочного инфракрасного теплого пола — 130 С.
• содержание инфракрасных лучей в излучательном спектре – 95%;
• длина ИК-луча — пять — двадцать микрометров.

Как подключить инфракрасный теплый пол — важность правильного монтажа

Теплое пленочное ИК-покрытие — это альтернативный широко используемый способ подогрева помещения любых параметров, который питается от электросети. В данной системе нагрев территории производится от специальной пленки (в составе которой имеется карбоновая смесь), подогреваемая медными проводниками по бокам. Дабы не возникло проблемы подгорания контактов, конструкция обладает защитным серебряным напылением.

Чтобы подключить теплый инфракрасный пол не понадобится очень много сил и затрат, важно лишь придерживаться определенных правил в монтаже. Все этапы подключения мы рассмотрим ниже и если их не соблюдать, то можно столкнуться с определенными поломками и неправильной работой системы. Причинами проблем могут быть:

• Нарушение стандартов схем установки электрических систем.
• Неправильные расчеты по соотношению площади комнаты и самого теплого напольного покрытия.
• Применение при установке материалов, которые не предназначены для оборудования такой обогревательной системы.
• Нарушение этапов монтажа паро- и теплоизоляционных слоев.
• Использование при заливке стяжки смесей, которые не подходят для пленочных ИК-полов.
• Неточный подсчет марки провода электрического питания и сечения касательно суммарной нагрузки.
• Использование в качестве итогового слоя материалов с низкими показателями теплопроводности. Строго не рекомендуется применять на такой обогревательной системе натуральные ковровые текстильные покрытия.

Если придерживаться всех этих простых правил и правильно подключить инфракрасный теплый пол. вы получите экономную, долговечную и безопасную обогревательную систему.

Как правильно подключить инфракрасный теплый пол — этапы

Как уже говорилось выше, чрезвычайно важно соблюдать всю правильность технологии монтажа теплой напольной системы, этапами которой являются:

• Очистка от мусора и грязи, удаление неровностей, проверка горизонтали. Помните, что монтировать теплый инфракрасный под следует только на чистую, идеально ровную поверхность, с отклонением горизонтали не более трех миллиметров. Если наклон больше — нужно будет исправить дефект наливным полом.
• Сверление места для термического регулятора. Нужно выполнить вертикальное сверление штроб от пола до точки монтажа терморегулятора. Следующим шагом будет проделывание отверстия для терморегулирующего аппарата. Потом освободите поверхности от мусора и пыли. Обязательно подведите от самой близкой розетки электропитание к устройству. Термический регулятор ИК-пола подключается по той же технологии, как и прочие типы электрических напольных обогревательных систем. Заземляющие кабели скрепляются клеммой и не монтируются в контакт.
• Монтаж теплоизоляционного слоя. Можно применять отражающие теплоизоляционные материалы или другие. Помните, что толщина теплоизоляции была три — пять миллиметров. В этом прослоении будут находиться отверстия для монтажа кабелей и фиксаторов с пленкой. При монтаже теплоизоляционного слоя соединяете его строительным скотчем.
• Установка ИК-пола. Класть пленку следует в сторону стены с терморегулятором (дабы уменьшить длину кабеля). Дальность кладки от стен должна быть десять — двадцать миллиметров, от мощных нагревателей — примерно один метр. Разрезать покрытие можно лишь в тех светлых полосах, которые расположены между более темными тканями. Укладывать пленку нужно встык, затем тщательно проклеить соединение скотчем. Пленку необходимо класть медными нагревательными элементами вниз.

• Надежная изоляция концов пленочного покрытия. Для того, чтобы при попадании какой-нибудь жидкости на теплый пол не возникло никаких неполадок, следует очень качественно заизолировать «голые» элементы в точках разреза медного материала. Лучше всего выполнить это с помощью битумного материала в форме пленки. Обязательно утопите отрезки — зажмите теплоизоляцию в проделанные ранее отверстия.

• Монтаж зажимов. Присоедините зажимы из металла к не заизолированным медным элементам. Учтите, один бок зажима должен располагаться между полосой из меди и пленкой. Зажимать провод снизу и сверху категорически не рекомендуется: можно повредить пленку, что приведет к быстрой поломки теплого пола.

• Прокраска кабелей и их приклепление параллельным методом к зажимам кабеля.
• Монтаж проводов в теплоизоляционном слое.
• Монтаж сенсора терморегулятора.
• Подключение инфракрасного теплого пола и проверка его функциональности.
• Монтаж звукоизоляционного слоя.
• Укладка напольного покрытия.

Для закрепления посмотрите пару видео инструкций по монтажу.

Монтаж инфракрасного теплого пола — основные правила

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления. Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола

Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем. Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

• мощность потребления колеблется в пределах одного м.кв на 45 — 67 Вт/м.ч;
• термопленочная лента имеет ширину до полуметра;
• наибольшая длина термопленочной ленты достигает 8 м;
• температурный режим, при котором пленка плавится, доходит до 130 градусов;
• характеристики питания составляют 220В на 50 Гц;
• общая доля ИК излучения в спектре достигает 95%;
• инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии (детальнее: «Теплый пол: расход электроэнергии и типы установок «). На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.
Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой (детальнее: «Теплые полы под линолеум — уют в доме «).

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:

Инфракрасный пленочный пол: монтаж

При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки.

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации.

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик.

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.
Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.

Оставляйте отзывы:

krovati-i-divany.ru

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасный теплый пленочный пол был изобретён  в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в  структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

• поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
• инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
• придаёт свежесть и чистоту;
• практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
• несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
• инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой  ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это,  подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

bouw.ru

Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Инфракрасный теплый пол под плитку

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

Монтаж инфракрасного пленочного теплого пола DAEWOO

Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

• нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;

  Правильное подключение инфракрасного теплого пола в комнате с мебелью

• площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
• перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
• первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

• Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать — не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

  Устройство греющей плёнки

• Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
• Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
• Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
• Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.

  В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу

• Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
• Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
• Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.

  Инструкция по монтажу нагревательной пленки

• Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
• После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

kaminyn.ru

Технология монтажа пленочного инфракрасного теплого пола

Содержание статьи:

Продолжаем обсуждать инфракрасный теплый пол и в этой статье посмотрим на процедуру монтажа инфракрасного теплого пола.

Как мы уже говорили ранее, пленочный теплый пол является инновационной разработкой в области обогрева жилья. Применение подобной системы дает возможность гибко решать проблемы, возникающие при обустройстве системы отопления. Так, например, нет необходимости в обязательном выполнении стяжки под теплый пол так, как это требуется в случае с водяным теплый полом. В пленочной системе возможно практически сразу укладывать материал под ламинат, линолеум или ковролин. Конструктивные особенности дают возможность с наименьшими затратами времени и сил выполнить качественный монтаж. Как говорят специалисты, произвести монтаж пленочного теплого пола может и домашний мастер, имеющий хоть небольшой опыт в работе электрическими материалами.

Подготовка к монтажу

Процесс подготовки основания к монтажу ИК-теплого пола не нуждается в обязательном демонтаже прежнего покрытия. Он необходим только в том случае, если прежнее покрытие слишком сильно повреждено. Если поверхность находится в неплохом состоянии, то вы спокойно его можете оставить. Потребуется лишь удалить всю грязь и пыль.

Технология укладки пленочного теплого пола обязательно должна включать в себя монтаж теплоизолирующего слоя. В качестве утеплителя вы можете применять любой вспененный материал, имеющий толщину не менее 3 мм. Особой популярностью пользуется Изолон.

Укладывать теплоизоляцию необходимо вниз фольгированной стороной. Как уже говорилось выше, поверхность должна быть очищена от всевозможных загрязнений. В противном случае есть риск повреждения металлизированного слоя. Подобная теплоизоляции продается в рулонах и, соответственно, при укладке она просто расстилается по площади пола. Для скрепления полос между собой лучше всего подходит алюминиевый скотч, но вполне может подойти и обычный.

Управлением температурой теплого пола

Работой всей системы электрического теплого пола заведует терморегулятор или, как его называют, термостат. Сейчас на рынке большое количество различных регуляторов, о их видах мы говорили в предыдущей статье. Здесь можно сказать, что вы можете приобрести любое устройство, подходящее для совместной работы с электрическим теплым полом. При покупке вам знать необходимую вам мощность термостата. Рассчитать ее довольно просто – в среднем 1 м² пленки потребляет 200 Вт. Именно этот показатель вы должны умножить на размер площади, которую будет занимать нагревательные элементы. В итоге вы получите общую мощность всей системы, под которую вам и необходимо подбирать терморегулятор.

Устанавливается терморегулятор в наиболее подходящем для вас месте. Варианты монтажа могут быть различными: или крепите на поверхность стены, или же делаете углубление, в котором спрячете устройство. Вы также можете спрятать проводку, идущую к нему. Для этого вам можно будет выполнить небольшие штробы. Как и чем их сделать вы можете узнать из соответствующей статьи.

Расчет необходимого количества пленки

Установка пленочного пола осуществляется только по полезной площади помещения. Нет нужды укладывать его по всей площади и утеплять не нужные участки. Так процентное соотношение застилаемой площади выглядит следующим образом:

• В качестве дополнительной системы обогрева (в дополнение к радиаторному отоплению) – укладывается на 40-50% площади пола;
• В качестве основного отопления – до 80% площади пола.

От каждой стены нужно делать отступ в 20 см. Помимо прочего в тех местах, в которых планируется размещение тяжелой мебели или бытовой техники, пленку застилать не нужно, т.к. можно получить перегрев поверхности.

Как выбрать пленочный теплый пол

Когда вы только задумываетесь над монтажом электрического теплого пола вы задаетесь вопросом: «А какое количество пленки будет нужно?» Для того, чтобы определиться с этим значением вам нужно принимать во внимание значение полезной площади пола. Так, пленка бывает различной ширины и применять ее стоит в различных размерах помещений. Когда планируется оборудовать ик теплым полом небольшую комнату, то вполне подойдет пленка, обладающая шириной 50 см. Ну, а если застилается большое по площади помещение, то стоит брать ширину уже в 1 м. Значительным параметром будет и длина комнаты, так как пленку продают длиной от 2,1 метра. В процессе покупки вам необходимо держать ориентир на общую длину, когда будет неудобно учитывать длину пофрагментно.

Для начала монтажа вам следует обзавестись схемой укладки пленки, принимая во внимание размер комнаты и ширину полос. В этой схеме также должна быть отражены все операции по монтажу.

Схематично места расположения полос наносятся на поверхности теплоизоляционного материала цветным скотчем. Вы можете выбрать как продольное, так и поперечное расположение пленок. Выбор будет зависеть от экономии материала. Однако, стоит сказать, что специалисты дают рекомендацию укладывать полосы в длину, так как при таком расположении уменьшается число точек подключения. При определении способа расположения понимается и схема подключения инфракрасного пола.

В процессе монтажа пленка режется по размерам, соответствующим разметке. Резать можно как ножом, так и специально предназначенными ножницами. Однако, справедливости ради, стоит сказать, что для бытового монтажа покупать эти ножницы нет смысла. После разделения полосы раскладываются по поверхности в соответствии со схемой. При этом нельзя допускать нахлеста пленок друг с другом, даже на минимальные значения.

Сейчас можно встретить и двухсторонние нагревательные пленки. Они могут быть уложены на любую из сторон. Также бывает, что одна из поверхностей усилена армировочным материалом. В таком случае она должна быть только снизу. Но вы вряд ли ошибетесь, так как изготовители всегда обозначают усиленную сторону.

Схема подключения инфракрасного пола

Укладка пленочного пола происходит на куски двухстороннего скотча. Применяя его, вы обезопасите себя от возможного сдвига элементов как относительно разметки, так и по отношению друг к другу.

Монтаж инфракрасного пола в обязательном порядке должен включать включение в схему термодатчика. Она устанавливается под греющее полотно также скотчем. Место установки должно быть как можно ближе к терморегулятору. Для того, чтобы в месте установки у вас не получился бугорок, советуем выполнить небольшое углубление в теплоизоляции и основании, чтобы немного утопить его.

Провода необходимо уложить тоже в соответствии со схемой. Подключение пленочного пола происходит по параллельной схеме. Проще говоря, это значит, что вся проводка у вас будет подключаться только по одной стороне комнаты. Так, обычно используются традиционные цвета проводки, которые в соответствии с цветами подключаются к одному из наконечников каждой полосы. Провода к терморегулятору подводятся в коробе плинтусов или под ним.

Как соединять пленку

На каждое пленочное полотно должен быть установлен медным зажим, который пробивает ее и надежно фиксируется с медным проводником. После фиксации необходимо проверить надежность крепления – вы должны немного потянуть зажим, при этом он не должен двигаться по отношению к пленке. К этому зажиму и будет крепиться подключаемый провод. После соединения с проводом зажим прячется под битумный изолятор и обжимается.

После крепления проводов ко всем нагревательным элементам вам следует подключить их к терморегулятору, который впоследствии тоже должен быть подключен к сети.

После окончания работ вам следует проверить работоспособность системы. Вы также должны проверить в местах подключения надежность изоляции. При проверке вам нужно проверить каждый греющий элемент.

Энергопотребление пленочного пола

Вам наверняка будет интересно, какое количество электроэнергии будет потреблять ваш инфракрасный теплый пол, а также насколько экономически он будет обоснован. Вы можете легко понять это путем несложного подсчета.

Как уже говорили, максимальная мощность 220 Вт на 1 м². Для примера возьмем следующие показатели:

• Нагревательные элементы, подключенные к регулятору, имеют установку на включение 40% периода работы пола. В этом случае при расчете будем использовать коэффициент 0,4.
• Помещение обладает площадью 20 м². Полезная площадь составляет 50% или 10 м².

Берем исходные данные и рассчитываем по формуле:

В итоге с нашими исходниками получается 0,88 кВт/ч. Это достаточно небольшое значение. При дальнейших расчетах вы можете умножить на стоимость 1 кВт/ч в вашем регионе и узнать цену 1 часа работы системы. Таким же способом вы сможете провести расчеты стоимости работы за месяц.

stroysoveti.ru
