Как подключить регулятор теплого пола

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Электрический теплый пол набирает большую популярность. За счет своей универсальности эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения, в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

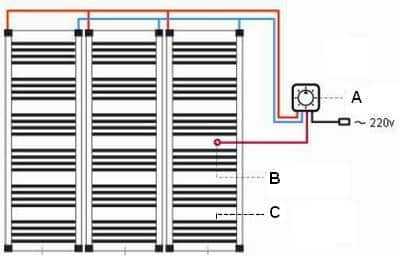

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

А — тепловой регулятор;
В – датчик, отслеживающий уровень температуры;
С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

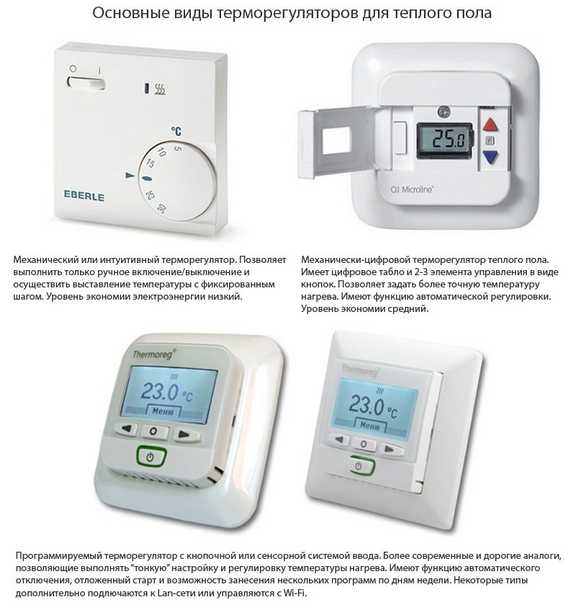

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

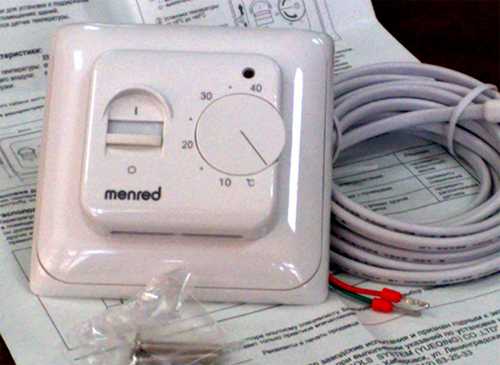

Терморегулятор Легранд (Legrand) с механическим таймером

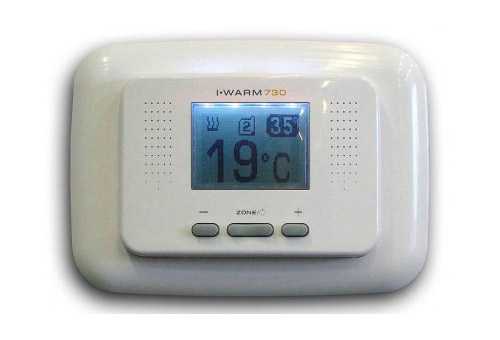

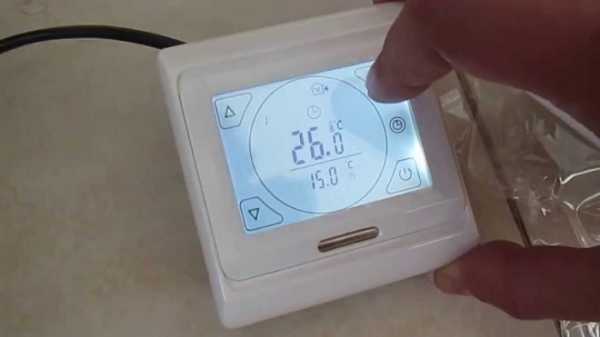

электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов — это стоимость, они значительно дороже механических аналогов.

Фотография цифрового устройства Priotherm

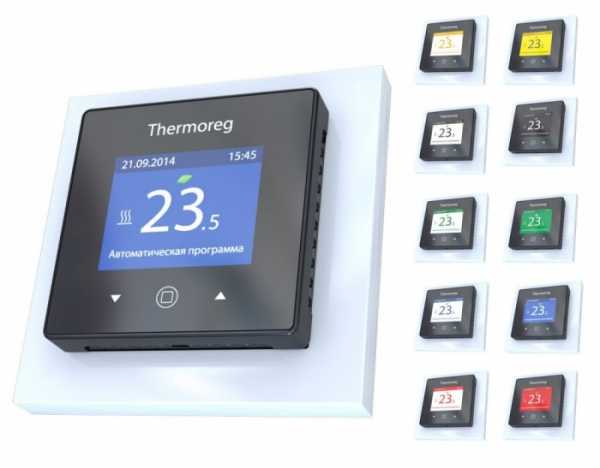

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панелью

Фото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя. В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

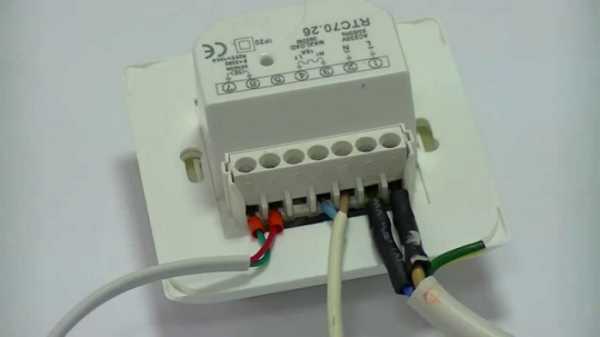

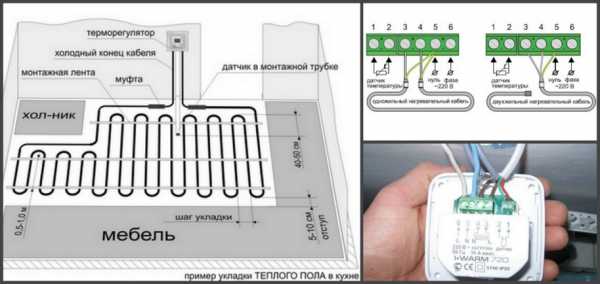

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

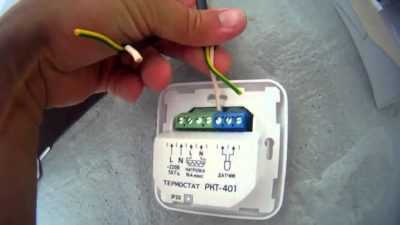

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.

Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

Настенные, заглубленные внутрь стены.
Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

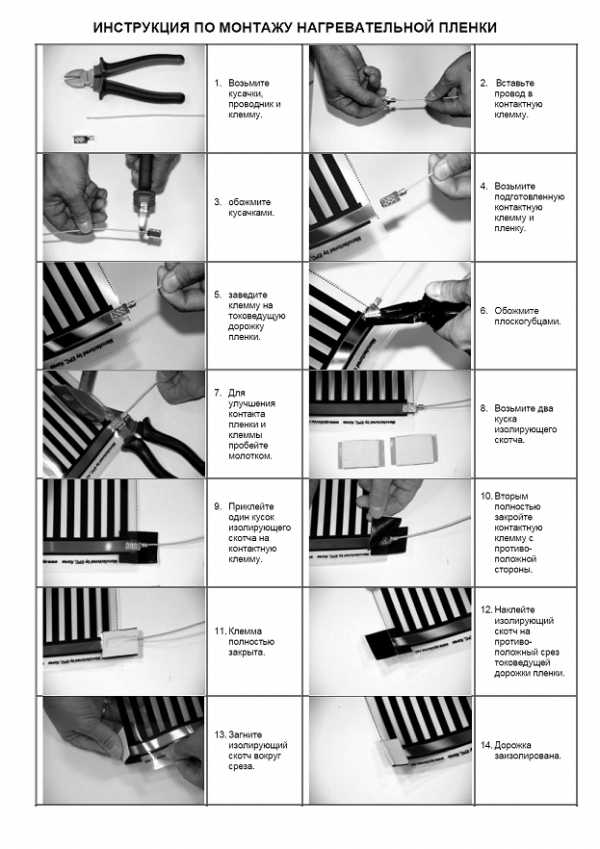

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.

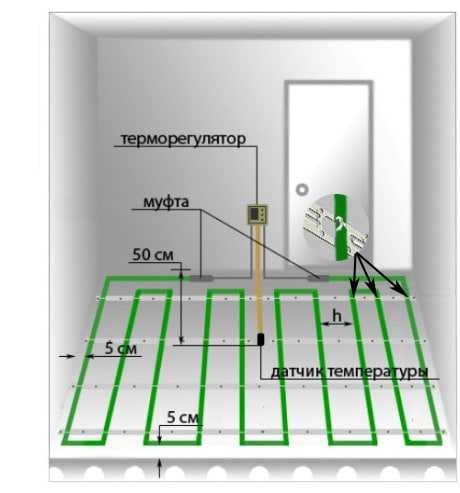

Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

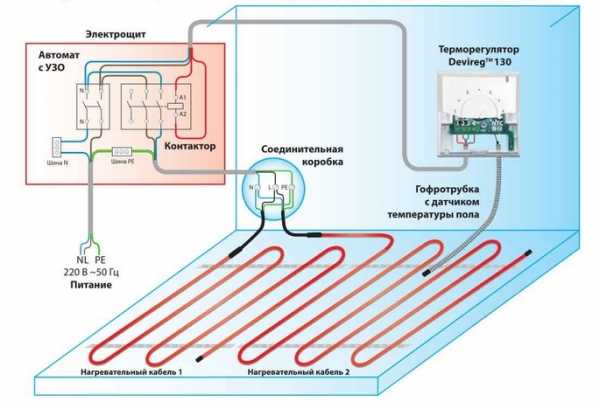

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.

Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.

Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
Соедините регулятор и датчик проводами.

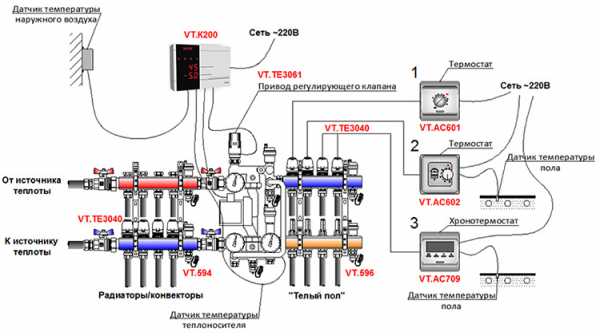

Схема регулирования температуры в системе водяного напольного отопления

Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Выбор терморегулятора для теплого пола

Как правило терморегулятор теплого пола покупают отдельно, руководствуясь при этом его функциями, внешним видом и набором опций самой системы обогрева. Терморегулятор теплого пола предназначен для того, чтобы поддерживать на поверхности пола и в самом помещении выбранный температурный режим. Основным принципом работы регулятора теплого пола является выключение системы подогрева после того, как температура в помещении или на поверхности пола достигает определенного заранее уровня. После того, как температура падает хотя бы на один градус, то есть пол начинает остывать, термостат снова включает систему подогрева. Таким образом постоянно наблюдая за температурой, этот прибор помогает значительно сэкономить расход электроэнергии.

Поддержание постоянного температурного режима — это основная, но далеко не единственная функция терморегулятора теплого пола. С его помощью можно нагреть комнату до заданной температуры к определенному времени. Очень удобно делать это в холодное время года, подогрев помещение вечером, на ночь выключить систему обогрева, а утром к назначенному времени терморегулятор сам нагреет пол и воздух до нужной температуры и вставать будет гораздо комфортней. Для этого вам нужно правильно смонтировать электрический теплый пол .

Существующие разновидности регуляторов температуры теплого пола

Не смотря на то, что в настоящее время существует большой выбор терморегуляторов теплого пола, все их можно подразделить на три основные группы:

Электронно-механические терморегуляторы теплого пола (температура регулируется при помощи вращающегося ролика, на котором расположена температурная шкала, их основными достоинствами является простота в использовании и сравнительно доступная цена).

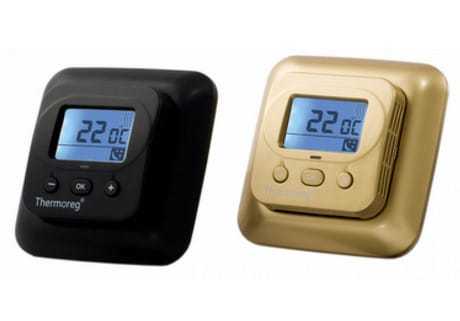

Цифровые регуляторы температуры теплого пола (отличаются от электронно-механических тем, что необходимая температура выставляется не при помощи реле, а с помощью специальных кнопок).
Наиболее сложными и предусматривающими большее количество функций являются программируемые регуляторы теплого пола. С их помощью можно запрограммировать различную температуру на разное время суток. Например, отключать систему подогрева днем, когда никого нет дома, а включать ближе к вечеру, когда все возвращаются с работы.

Терморегуляторы теплого пола могут быть оснащены различными датчиками измерения температуры, такими как:

простой датчик измерения температуры;
инфракрасный датчик измерения температуры пола;
встроенный или выносимый датчик измерения температуры воздуха в помещении;
двойной датчик, который позволяет одновременно измерять и температуру напольного покрытия и температуру воздуха в комнате.

Также различают встраиваемые и накладные регуляторы температуры теплого пола. Первые встраиваются внутрь стены как, например, розетка, а вторые — монтируются внутрь специального короба.

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков. Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений. Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

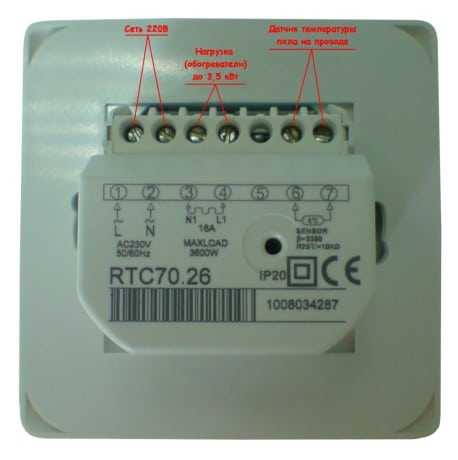

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

контакт № 1 предназначен для подключения фазы от розетки или распределительного щитка;
контакт № 2 используется для подсоединения нулевого кабеля к источнику питания;
с помощью контакта № 3 подключают нулевой кабель, который ведет к системе подогрева пола;
в контакт № 4 подсоединяют фазу, ведущую к системе подогрева;
контакты № 6 и № 7 используются для подключения датчика измерения температуры.

ВАЖНО. Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение.

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

проверить правильность подключения всех кабелей в соответствии со схемой, которая находится в паспорте прибора;
затем нужно выставить термостат на минимальную температуру;
после этого можно подавать напряжение;
теперь можно включить тумблер и повернуть регулятор температуры на максимум. При этом происходит подача электричества в контакты № 3 и № 4 и должен послышаться щелчок.

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно. Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Как правильно выбрать терморегулятор теплого пола

Сейчас существует большой выбор регуляторов теплого пола. Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара.

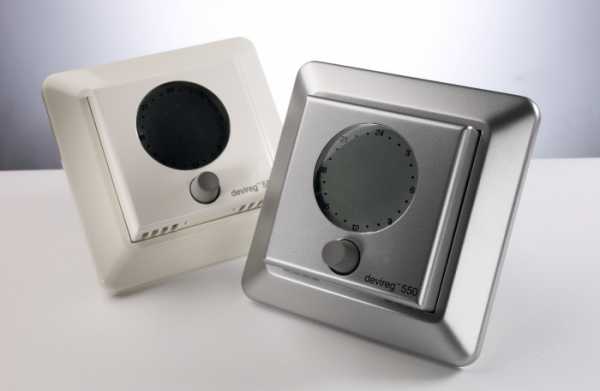

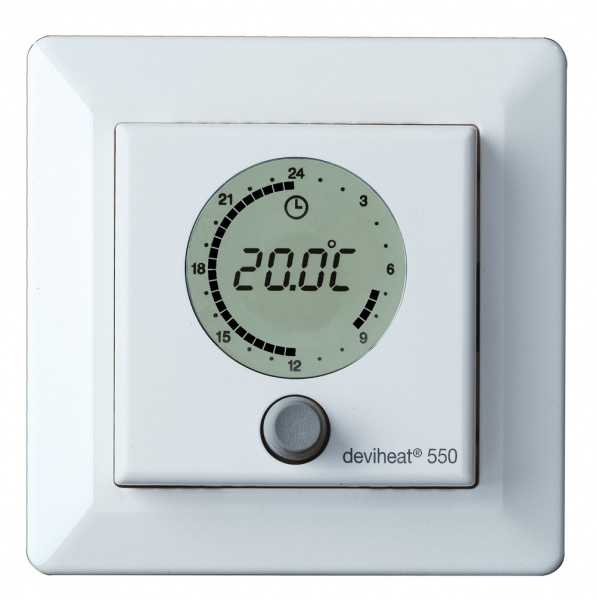

Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам. Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор. Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

Обычно просматривают еще и эти статьи:

Добрый день. А что можете сказать про прозрачные решётки из поликарбоната?

Как наносить жидкие обои на стену

Если всё делать по инструкции с нанесением проблем нет. Наносила сама серию Ист от Силк пластер, делала даже рисунок в детской. Ложится отлично, смотрится классно.

Все способы создания рисунка жидкими обоями

Делали рисунок в детской с жидкими обоями, использовали российские серии Ист Силк Пластер. Цвета супер, ложатся на стену отличну. Получили удовольствие и мы и дети.

Инструкция по установке межкомнатных дверей своими руками

Спасибо за информацию.Очень помогла.

Инструкция по установке межкомнатных дверей своими руками

Отличная статья! Хочу купить недорогие двери покрытые плёнкой экошпон. И сам установить. Есть ли какие-то ньюансы с которыми могу столкнуться? Так вроде всё понятно.

Как установить мойку в столешницу своими руками

Спасибо за подробную инструкцию по установки мойки!

Самые высокие оценки

Источники: http://www.asutpp.ru/elektrika-v-kvartire/regulyator-teplogo-pola.html, http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

pol-v-dome.ru

схема подключения и порядок монтажа

Содержание статьи:

Нагревательный прибор с терморегулятором сегодня скорее правило, чем исключение. Небольшое и не слишком сложное устройство приносит много пользы и позволяет наслаждаться комфортом без специальных усилий. Практически всегда необходимо устанавливать терморегулятор для теплого пола, чтобы работа этой современной системы обогрева была максимально корректной.

Видео-презентация программируемого терморегулятора

Зачем регулировать нагрев теплого пола

Считается, что терморегулятор для водяного теплого пола не обязателен, поскольку он не требуется по строительным нормативам. Однако в случаях, когда теплый пол монтируется в качестве дополнительного, а не основного отопления в доме, а также при прогнозируемой температуре теплоносителя свыше 50 градусов специалисты все же рекомендуют потратить немного больше денег и усилий, чтобы установить прибор для регулирования подачи тепла. С системами электрического теплого пола выбор не велик: для них терморегулятор устанавливается в обязательном порядке. Управление теплом приносит множество пользы владельцам дома, поскольку с его помощью можно:

предотвратить перегрев помещения;
сократить расходы на отопление;
автоматически запрограммировать комфортную температуру воздуха;
забыть о том, что такое холодные комнаты в зимнее время года.

Качественный регулятор теплого пола прослужит долго, только нужно правильно его выбрать и установить.

Что необходимо знать о терморегуляторах

Выбирая регулятор температуры теплого пола, необходимо сразу же определиться с типом прибора. Он может быть программируемым или на ручном управлении. Последние отличаются простотой, кроме того, они надежны. Чтобы установить желаемую температуру воздуха в помещении или теплоносителя в системе, нужно просто повернуть ручку регулятора в необходимое положение.

Программируемые модели терморегуляторов позволяют создать в доме комфортную атмосферу, при этом сокращают расходы на отопление

Программируемые термостаты устроены сложнее, стоят дороже, а их модели гораздо разнообразнее. Управлять таким устройством можно с помощью кнопок, сенсорной панели и даже посредством дистанционного пульта управления. Такая модель позволяет не только скорректировать желаемые показатели работы системы на текущий момент, но и запланировать ее функционирование в зависимости от изменения ситуации. Например, при резком похолодании терморегулятор усилит обогрев помещения, даже если хозяев в это время нет дома.

Обратите внимание: хотя программируемые модели терморегуляторов стоят достаточно дорого, при их использовании можно получить значительную экономию расходов на отопление дома, поскольку они автоматически понижают температуру теплоносителя, если температура воздуха повышается.

Кроме того, модели термостатов различаются по типу монтажа. Они могут быть встраиваемые или навесные. Первые можно спрятать в специальную нишу, а вторые размещают прямо на стене. Важный элемент, от которого зависит работа терморегулятора — датчики измерения температуры. Обычно это термопара, состоящая из двух проводов, которые подключены к клеммам терморегулятора и необходимы для измерения сопротивления цепи в процессе нагрева. Встроенные датчики размещают внутри устройства, а выносные — снаружи. Термостат может быть снабжен датчиками разных типов или только одного. Есть выносные термодатчики, которые используют для замеров температуры воздуха. Эти элементы монтируют в подходящем месте, удаленном от радиаторов отопления, кондиционера и других бытовых приборов, которые могут исказить показания. Термодатчики, которые предназначены для измерения температуры пола, размещают под напольным покрытием. Они очень удобны для использования в ванной комнате или на кухне, т. е. в помещениях, где температура воздуха может в течение дня часто изменяться.

Как подключить датчик температуры и термостат

Сначала проектируется схема подключения терморегулятора теплого пола, в которой должны быть указаны:

место установки термостата;
место установки датчика температуры;
порядок подключения устройства к электросети (обычная розетка или индивидуальный кабель).

На схеме подключения терморегулятора продемонстрирован правильный порядок монтажа всех ее элементов: греющего кабеля, датчика температуры, кабеля питания

Обратите внимание: если датчик нужно установить в толще бетонной стяжки, для его защиты используют гофротрубу с закрытым концом. Изгиб трубы должен быть достаточно пологим, чтобы в случае поломки датчик можно было свободно вынуть и заменить новым. Иначе для ремонта придется демонтировать весь пол.

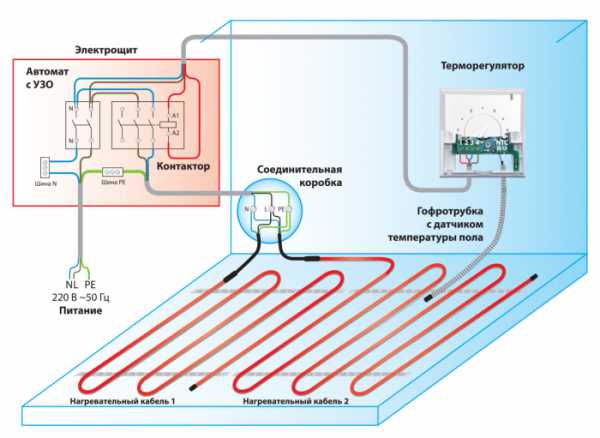

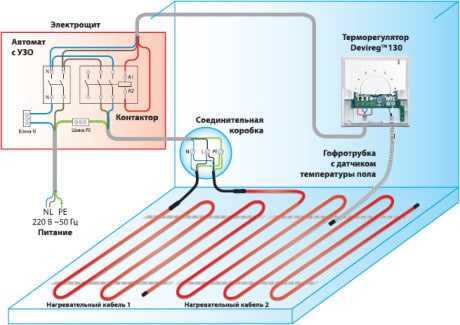

Схема подключения датчика температуры и терморегулятора электрического теплого пола

После этого можно начинать монтажные работы:

Подготовить углубление в стене или разметить место для крепежа навесного терморегулятора.
Снять с устройства переднюю панель.
Установить терморегулятор в выбранном месте.
Подключить греющий кабель к контактам термостата.
Подключить датчики к клеммам в соответствии с инструкцией производителя.
Подключить кабель питания, соблюдая фазовку.
Установить на место переднюю панель устройства.

Обратите внимание: необходимо соотнести коммутируемую мощность контактов термостата с мощностью греющего кабеля. Если она не достаточно высока, в цепь следует дополнительно включить магнитный пускатель, номинал катушки которого составляет ~220В.

При подключении терморегулятора теплого пола нужно тщательно изучить инструкцию, чтобы не перепутать места подключения контактов отдельных элементов системы

Если теплый пол монтировался под бетонную стяжку, то проверку работы термостата и всей системы можно осуществить только после полного ее высыхания, т. е. через 28 дней. Сделать это можно таким образом:

Подключить терморегулятор к сети.
Установить терморегулятор на минимальное значение температуры.
Включить обогрев пола.
Перевести термостат на максимальный температурный режим.

Если после этого раздастся характерный щелчок, значит цепь замкнулась, и подключение терморегулятора теплого пола выполнено правильно.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Регулятор теплого пола

Система напольного отопления позволяет значительно увеличить комфорт в помещении. Однако для корректной работы этого отопления, необходимо установить соответствующее оборудование, а именно регулятор теплого пола, по-другому он также известен как терморегулятор. Данное устройство устанавливается независимо от типа обогрева, которое сегодня бывает электрическим или водяным. В этой статье, мы предлагаем вам рассмотреть технологию установки и подключение регулятора теплого пола фирмы «Legrand». Также вы узнаете о разновидностях терморегулятора. Сразу стоит заметить, что регулятор «Legrand» совмести с самого разного рода фирм напольных систем. Например, его можно устанавливать в комбинации с теплым полом «Devi», полы «Теплолюкс», «Terneo», «Caleo» и многие другие.

Классификации

Прежде всего рассмотрим принцип действия регулятора теплого пола. Благодаря ему можно с легкостью управлять нагревательными элементами. При монтаже электрического обогрева в пол, также осуществляется укладка температурного датчика. Он укладывается в непосредственной близости от нагревательного мата. Этот датчик передает информацию, а именно уровень температуры теплого пола в регулятор. Как следствие, терморегулятор получает информацию, которая и определяет его работу на включение или выключение. Все предельно просто.

Важно! Если в системе электрического теплого пола будет отсутствовать регулятор, то может случиться перегрев. Из-за этого может повредиться сама нагревательная система, напольное покрытие и даже предметы, стоящие на полу. Поэтому его установка является не прихотью, а необходимостью.

Что касается классификаций, то регулятор теплого пола сегодня выпускается двух типов: механический и электронный. В первом случае температура выставляется вручную. В эксплуатации этот тип регулятора считается более надежным. Однако с другой стороны он зависим от человеческого фактора. Если температура внутри помещения или на улице измениться, то регулятор как грел, так и будет греть. Как следствие это приведет к перерасходу электроэнергии.

Совсем другое дело с электронным регулятором температуры теплого пола. Это устройство многофункционально. Например, на нем имеется специальный дисплей с управлением. Также дополнительно регулятор оборудуется вторым датчиком воздуха. Так, один закладывается непосредственно в пол возле греющего элемента, а второй делает измерения воздуха. Благодаря синхронной работе, регулятор автоматически выключается и включается, ориентируясь от температуры внутри помещения. Все процессы проходят без участия человека. Безусловно, один сильный минус перед механическими регуляторами – высокая стоимость. В остальном он имеет только преимущества.

Кроме всего прочего миру известны современные модели программируемых регуляторов, у которых сенсорные дисплеи. Что это дает? Например, можно задать программу на определенный режим работы в разное время суток. Все это значительно сказывается на экономии электроэнергии. Также многие производители выпускают регуляторы с дистанционным управлением. Все это прибавляет большего комфорта в его эксплуатации.

Другие же регуляторы теплого пола бывают двухзональными. Под этим подразумевается возможность задавать в разных комнатах разную температуру. Если такой функции нет, то придется в каждой комнате ставить индивидуальный регулятор. В итоге все обойдется гораздо дороже. Поэтому при выборе обязательно учитывайте этот важный фактор. Терморегулятор в теплом поле будет срабатывать поочередно при подаче сигналов от того или иного датчика температуры.

Еще различия касаются способа монтажа. Крепить устройство можно встраиваемым или накладным способом. Что касается накладных моделей, то их установка осуществляется непосредственно на стену. Для встраиваемого регулятора для теплого пола необходимо изготавливать отверстие в стене. Монтаж осуществляется по принципу установки обычных розеток.

Как правильно выбрать

Получив общее представление об регуляторе теплого пола, рассмотрим важные аспекты того, как правильно осуществить его выбор. Так, если отапливаемое помещение имеет небольшую площадь, то можно обойтись механическим агрегатом, например, застекленный балкон или маленькая ванная комната. Их стоимость заметно ниже. Что касается электронных приборов, то их предпочтительней устанавливать при больших площадях отопления электрическим теплым полом.

Кроме всего прочего, выбор регулятора следует осуществлять исходя и из мощности кабеля. Важно чтобы эти параметры полностью соответствовали. Например, если используется система напольного обогрева «Devi», то важно убедиться, что выбранный терморегулятор соответствует описанным параметрам производителя.

Что касается программируемых регуляторов, то они будут отличным решением для офисных помещений. Например, можно задать программу на рабочее время и когда работников нет. Если вы проживаете в доме или квартире сами и днем вас преимущественно не бывает дома, то в целях экономии электроэнергии также будет не лишним установка именно программируемого регулятора. Днем можно выставить меньшую температуру, а к вашему приходу помещение можно прогревать сильнее. Это важный момент, ведь каждый здравомыслящий человек согласиться с тем, что поддерживать комфортную температуру в помещении не имеет смысла в отсутствии людей.

Особенности подключения

Теперь ознакомимся с основными особенностями подключения регулятора температуры. Как правило, при покупке производитель предоставляет инструкцию и схему подключения. Поэтому она идет в комплекте с электрическим теплым полом. Суть всего подключения сводится к тому, чтобы правильно подсоединить температурный датчик, нагревательный кабель и питание. Это основные три кабеля, которые идут от терморегулятора. Дополнительно можно подключаться датчик воздуха, устанавливаемый внутри помещения.

На обратной стороне регулятора предоставляет схема того, как подключить провода и в какой последовательности. Каждый клеммник имеет соответствующую подпись, что упрощает процесс подключения. Итак, существует несколько групп контактов, а именно:

Группа 1 и 2. Она имеет соответствующие пометки символами. К этой группе осуществляется подключение температурного датчика, который закладывается непосредственно в стяжку пола возле нагревательного элемента.
Группа контактов 3 и 6. Они используются для подключения нагревательного кабеля, который выходит от электрического обогрева.
Группа контактов 4 и 5. Они используются для подачи или запитки от электросети.

Совет! Стоит заметить, что для регулятора рекомендуется провести индивидуальную линию к электрическому щитку и установить индивидуальное УЗО. Это позволит безопасно осуществлять контроль его работы.

Если вы установили механический регулятор, то после монтажных работ он сразу готов к эксплуатации. Что касается электронного программируемого устройства, то его необходимо настроить под заданную программу. Перед включением того или иного регулятора убедитесь, что все работы произведены верны.

Заключение

Итак, вот мы и рассмотрели все особенности регулятора для теплого пола. Как мы увидели, он выполняет важную роль в осуществлении контроля и регулировки температурного режима во время обогрева пола. Также мы узнали о том, как осуществить его выбор так, чтобы он был наиболее эффективным в вашем случае. А если вы решили произвести его подключение, то также предоставляется практичное руководство. Надеемся, что этот материал был полезен для вас. Дополнительно предлагаем вам посмотреть подготовленный видеоматериал, в котором рассказывается о других нюансах по этому вопросу.

bouw.ru

РубрикаПол
