Подключение теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию — установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).



Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.


Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».


Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.


Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.



Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз.

Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.


2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.



          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже


          2. 3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.


Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.


3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.


 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.



4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.



5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.


6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.


7. Устанавливаем рамку.


8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.


На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.


Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!

Подключение теплого пола к терморегулятору

Общие принципы подключения

Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.

До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено.

Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.

Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.

Схема подключения теплого пола к терморегулятору

После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.

Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

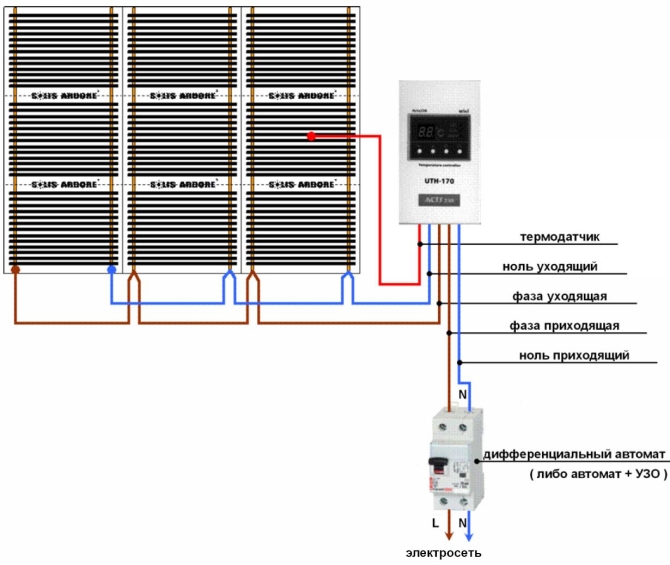

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

Теплые полы без установки терморегулятора плюсы и минусы такой схемы

Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах.

Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения.

Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?

Теплый пол

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.

Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения.

Особенно это актуально зимой, когда комнаты быстро остывают.

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

Терморегулятор

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

  • Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
  • Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
  • Деревянные полы будут рассыхаться и появятся щели на покрытии.
  • У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Экономия средств

Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

Ковролин на ИК пленку

Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия.

А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его.

Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

Виды

Терморегуляторы теплого пола различаются на:

  • механические;
  • электронные;
  • программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

  • пульты ДУ;
  • смартфоны;
  • компьютеры.

В остальном это обычные программируемые приборы.

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

  1. Нажимается клавиша включения электропитания «0»;
  2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
  3. Когда набирается температура, высвечивается «set»;
  4. Желаемый температурный уровень отражается на индикаторе «run»;
  5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

  • подъёма;
  • ухода из дома;
  • возвращения на обед;
  • ухода с обеда;
  • возвращения вечером;
  • ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

  • калибровка, переключение и одновременное включение датчиков;
  • настройка температурного ограничения;
  • установка шага включения и отключения температуры;
  • регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

  1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
  2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
  3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Терморегулятор: назначение, виды и способы подключения

Управление системой теплого пола осуществляется через терморегулятор. Производители предлагают два типа терморегуляторов:

  • Механические. Температура, которую хотят поддерживать в доме, устанавливается с помощью механического реостата.
  • Электронные. Они работают на базе программирующего устройства. Бывают сенсорные и кнопочные. Работа системы через такой терморегулятор инициируется в заданное время и по заданным температурным показателям.

Виды терморегуляторов

Термостаты устанавливают на высоте около 1.5  метров от поверхности пола. Место для установки термостата должно быть защищено от попадания прямых солнечных лучей и действия, каких-либо дополнительных источников тепла. Терморегулятор подключается стационарно, запитываясь от электрощита или через уже имеющиеся в комнате розетки.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Подключение терморегулятора

Вне зависимости от вида терморегуляторы предназначены для управления такими типами электрических нагревательных элементов:

  • Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.
  • Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.
  • Специальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.

Если теплые полы монтируются в нескольких комнатах, то более целесообразно поставить терморегуляторы на каждый отопительный контур. Это защитит электросеть от перегрузок, позволит использовать для различных комнат разный режим эксплуатации и включать системы независимо друг от друга.

Монтаж терморегулятора

После установки термостата подводится фаза к распределительной коробке, а также подключаются ноль и заземление. В стене необходимо сделать канавку, в которую помещаются пластиковые трубки. В одну из них укладываются силовые провода нагревательного кабеля, а в другую провод от датчика. Датчик размещают под финишным покрытием пола. После этого можно приступать к монтажу и подключению электрического пола.

Отличие схемы подключения одножильного теплого пола от схемы двухжильного

Термостаты для теплого пола: как выбрать элементы управления

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Wundasmart)

Термостаты для теплых полов работают несколько иначе, чем те, которые используются для радиаторного центрального отопления. Это позволяет вам не только лучше контролировать отопление вашего дома, создавая комфортную температуру там, где вам это нужно, но и сократить количество энергии, потраченной впустую, а значит, и ваши счета за отопление меньше.

Существует несколько типов управления системой подогрева пола, включая проводные и беспроводные термостаты. Также существует тенденция к большему количеству элементов управления «Интернетом вещей» для подогрева пола, что означает, что вы можете удаленно управлять отоплением со своего телефона, настраивать таймеры и расписания и даже, в некоторых случаях, с помощью интеллектуального помощника.

В этом руководстве мы рассмотрим доступные вам варианты, где вам нужно разместить элементы управления теплым полом, и посоветуем оптимальные температуры для установки ваших термостатов.

Термостаты для теплого пола работают по-разному.

Обычно на стене висит комнатный термостат, который измеряет температуру в помещении. Когда термостат включен, он затем требует распределения тепла на пол в этой области. Вполне нормально иметь отдельный термостат в каждой области или зоне, чтобы не нагревалось все помещение, если некоторые зоны не нуждаются в дополнительном нагреве.

Иногда в пол также встраиваются термостаты, чтобы гарантировать, что пол не перегревается или не становится слишком холодным, особенно если в комнате есть другой источник тепла (например, дровяная печь) или Aga), которые потенциально могут «сбить с толку» комнатный термостат.

Существуют также различия в работе термостатов в зависимости от выбранного вами типа напольного отопления. Электрический теплый пол имеет множество электрических проводов, которые проложены в полу и подключены обратно к основному электроснабжению. При включении сопротивление в проводах вызывает их нагрев. Электрические термостаты напольного отопления будут подключены проводным или беспроводным способом обратно к контроллеру выключателя, который затем будет включать или выключать отдельные цепи в зависимости от потребности.

Система мокрого теплого пола представляет собой систему, в которой в полу проложены длинные петли трубопроводов и циркулирует теплая вода, а затем тепло передается от воды к полу. Термостаты напольного отопления во влажных системах также подключаются к контроллеру проводным или беспроводным способом, но вместо того, чтобы контроллер включал или выключал контур, он вместо этого открывает моторизованный клапан на коллекторе напольного отопления, который затем позволяет теплой воде течь к та зона.

Термостаты для теплого пола, как правило, представляют собой настенные устройства, которые можно использовать для регулировки теплого пола с помощью простых поворотных переключателей, цифровых кнопок, сенсорных экранов или с помощью интеллектуальных устройств, таких как телефоны или планшеты.

Термостаты можно запрограммировать на разные температуры в разное время дня, а также на разные требования в выходные дни. Можно запрограммировать любое количество опций, чтобы система была оптимизирована, и вы не тратили тепло, когда оно не требуется.

Беспроводные термостаты обмениваются данными между комнатным термостатом и контроллером с помощью маломощного беспроводного сигнала. Это может быть очень хорошим способом добавления комнаты за комнатой к существующей собственности без необходимости гнаться за стенами и причинять много неудобств, чтобы установить провода в каждую комнату.

Затем WiFi можно использовать для подключения телефона или планшета к контроллеру, чтобы затем можно было регулировать нагрев практически из любой точки мира, если там есть подключение к Интернету.

Многие современные термостаты имеют огромное количество опций.

Совместимость с вашей системой отопления, а также с другими устройствами контроля температуры — ключевая характеристика, на которую следует обращать внимание. Вам не нужен термостат в вашей системе отопления, который не может связываться с системой кондиционирования воздуха, потому что тогда, когда система кондиционирования воздуха охладит комнату, система отопления может включиться, чтобы попытаться снова нагреть ее.

Если вы часто уезжаете, вам также может понадобиться возможность подключения к дому через Wi-Fi.

В существующем доме вам также может понадобиться подключение к радиаторным клапанам с электроприводом, если у вас есть смесь мокрого теплого пола и радиаторов. Кроме того, вы также можете захотеть, чтобы система управляла парой зон электрического подогрева пола в ванной комнате, а также электрическим панельным обогревателем. Затем вам нужно будет указать систему управления, которая может делать все это.

Убедитесь, что вы знаете, каковы ваши требования, как сейчас, так и в будущем, чтобы ваша система управления была рассчитана на будущее.

(Изображение предоставлено Getty Images)

Большинство термостатов предназначены для конкретных систем. Доступны универсальные продукты, но они также будут частью их системы, поэтому вам нужно будет купить универсальный термостат с универсальным управлением, а затем подключить его к коллектору напольного отопления.

Многие системы умного дома имеют возможность управления отоплением, но очень важно убедиться, что система умного дома действительно полностью совместима с вашей системой UFH.

Термостаты обычно являются частью системы, и в идеале их следует покупать как систему. Единственный раз, когда вы действительно покупаете термостаты по отдельности, это если вы заменяете поврежденный или расширяете систему.

Стоимость отдельных термостатов во многом зависит от качества и функциональности изделия.

Как минимум, вам понадобится один термостат на зону (не по одному на комнату, так как у вас может быть более одной зоны в большой комнате), но вы можете добавить дополнительные термостаты, если у вас есть вторые теплогенераторы, такие как дровяные горелки или горелки типа Aga. плиты, и вам нужно, чтобы пол не остыл.

При установке теплого пола трубы или провода будут прокладываться в разных местах с отдельными термостатами. Каждой зоной можно индивидуально управлять с помощью электронного управления, а в случае мокрых систем управление затем подключается обратно к коллектору, чтобы открывать или закрывать зоны.

В идеале термостат должен быть расположен в таком месте, где он сможет измерять среднюю температуру в этой области.

Он не должен находиться под прямыми солнечными лучами или на сквозняке. Его также не следует размещать рядом с какими-либо приборами, поскольку они могут излучать тепло, что может привести к ложным показаниям термостата.

Беспроводные термостаты также не следует размещать в местах, где они не могут обмениваться данными с контроллером отопления, например, внутри или за металлическими материалами, такими как изоляция с фольгой или гипсокартон. Также существует риск нарушения связи при наличии другого источника помех беспроводной связи, например, маршрутизатора Wi-Fi, мобильных телефонов или иногда даже трансформаторов освещения и диммеров.

Температура, которую вы устанавливаете на комнатном термостате, должна соответствовать температуре, при которой вы чувствуете себя комфортно.

Однако стоит помнить, что по мере повышения влажности в помещении будет повышаться и желаемая температура в помещении.

Убедитесь, что помещение достаточно (но не чрезмерно) проветривается, и таким образом комнатный термостат можно установить немного ниже.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Дэвид — установщик возобновляемых источников энергии и вентиляции с более чем 35-летним опытом, а также многолетний автор журнала Homebuilding and Renovating. Он является членом Реестра газовой безопасности, имеет степень магистра в области устойчивой архитектуры и является авторитетом в области устойчивого строительства и энергоэффективности, обладая обширными знаниями в области строительных материалов, вентиляции с рекуперацией тепла, возобновляемых источников энергии, а также традиционных систем отопления. Он также является спикером на выставке Homebuilding & Renovating Show.

Увлеченный здоровыми и эффективными домами, он является директором Heat and Energy Ltd. Он работает с архитекторами, строителями, самостоятельными строителями и ремонтниками, а также проектирует и управляет установкой систем вентиляции и отопления для достижения максимальной энергоэффективности и экономичности. эффективный результат для каждого дома.

Информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

404 — 浙江蓝联科技股份有限公司



404 — 浙江蓝联科技股份有限公司
  • Дом
  • Продукты

    Продукты

    • Умный беспроводной термостат
    • Wi-Fi термостат
    • POER PTV30 Умный термостатический клапан радиатора
    • POER-шлюз PTG10
    • POER-приемник PTR10
    • Умный детектор газа
    • Клапан
  • Решения

    Решения

    • Приложение
    • Экономия
  • Поддержка

    Поддерживать

    • Заказы и контракты
    • Использование приложения POERSMART для умного отопления и умной розетки
    • видео
    • Устранение неполадок
    • Установка и настройка
  • Скачать

    Скачать

    • ПРИЛОЖЕНИЕ
    • Руководство
    • Даташит
  • Магазин
  • Блог
  • О ПОЕР

    О Поере

    • О нас
  • Запрос и электронная почта

  • +86-18057128202

РубрикаПол
