Как пользоваться краном маевского на батарее: принцип работы, как спустить воздух, установка, фото, цена

Содержание

как пользоваться и спустить воздух из батареи

Кран Маевского, строго говоря, радиаторный игольчатый воздушный клапан, предназначен для спуска воздуха из системы отопления. Изначально его назначение было в пресечении незаконного и  опасного забора теплоносителя жильцами для бытовых нужд. С учетом отсутствия нормального централизованного горячего водоснабжения это была повальная проблема, как в начале прошлого века, так и сейчас, к сожалению. Сейчас кран Маевского больше востребован за счет удобства использования и своих компактных размеров.

Спустить воздух из радиаторов и других частей системы отопления можно с помощью любого запорного вентиля, однако обычный шаровой кран попросту слишком большой и его наличие на каждом радиаторе в доме будет смотреться неказисто, а затраты на их установку слишком велики. Крошечный клапан, только для спуска воздуха, спрятанный в небольшой заглушке, обычно не более одного дюйма в диаметре, куда эстетичнее и практичнее.

Безопасность стоит тоже не на последнем месте. Любой полноценный вентиль обладает слишком высокой пропускной способностью. Оставив вентиль открытым с прошлого сезона, можно серьезно подпортить ремонт в квартире, залив ее водой. С краном Маевского все проще. Его нельзя случайно открыть, так дети не смогут, просто пробегая мимо, устроить потоп. Малое сечение канала ограничит объем вытекаемой воды.

Устройство и принцип работы

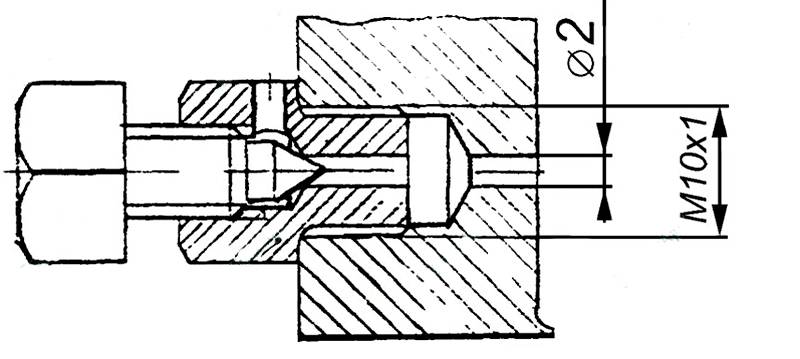

Конструкция и принцип работы почти полностью описываются в официальном названии крана Маевского. Это игольчатый клапан со штоком в виде конуса, который перекрывает сквозной канал в устройстве. Внутри клапана имеется тонкое отверстие для спуска воздуха, которое открывается, только если начать откручивать шток.

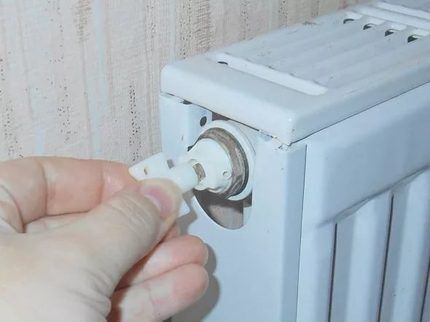

Чтобы открыть воздухоотводчик, потребуется специальный ключ или обычная шлицевая (плоская) отвертка. Выполнив половину или полный оборот, открывается тонкий канал между содержимым радиатора или трубы и внешней средой. За счет высокого давления внутри системы отопления воздух и теплоноситель выпускаются наружу, а не на оборот. Если в месте установки скопился воздух, то в первую очередь выйдет он, а далее уже вода.

Изготавливается кран Маевского из латуни, устойчивой к коррозии, что обеспечивает  долгий срок службы. Чаще это заглушка, выполненная с внешней резьбой на ½ или ¾ дюйма, оборудованная игольчатым клапаном.

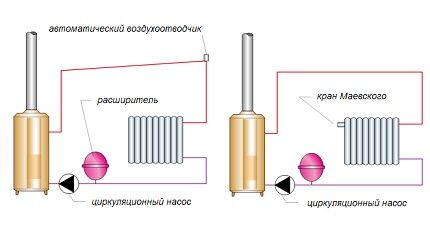

Схема работы автоматического крана

Как пользоваться и как спустить воздух из батареи

Кран Маевского в зависимости от конструкции отопления устанавливается в тех местах, где воздух может скапливаться и создавать препятствие току воды. Во время заполнения отопления новой порцией теплоносителя или в ходе эксплуатации при необходимости следует спускать воздух. Для этого необходимо:

  1. Подготовить любую емкость от 2 литров и более или тряпку, губку, что угодно впитывающее воду. Расположить их непосредственно под выпуском крана Маевского.
  2. Открыть кран так, чтобы было слышно шипение выходящего воздуха.
  3. По выходу всего воздуха, когда пойдет уже только вода, закрыть кран.

Частая ошибка, встречающаяся на практике – постепенно при спуске воздуха начинает подсасываться теплоноситель, и он порциями выходит. Однако это еще не значит, что пора закрывать кран. Определить, что воздуха не осталось, можно лишь, если вода выходит равномерно и без всплесков. Емкость или тряпка помогут как раз справиться с этим незначительным количеством воды, прежде чем можно будет закрывать кран.

Повторить процедуру по спуску воздуха необходимо на всех точках, где установлен кран Маевского. В домах с двумя и более этажами воздух спускается сначала с нижних радиаторов, а после уже с верхних.

Автоматический

Сам по себе кран Маевского не может автоматически выводить воздух, это устройство исключительно для ручного отвода газов. Однако с этим же принципом разрабатываются и выпускаются автоматические воздухоотводчики, чей принцип действия схож с краном Маевского, и они большую часть работы проделывают самостоятельно.

Автоматический воздухоотводчик RVC

В автоматическом воздушном клапане имеется небольшая камера, ориентированная строго вертикально, для накопления воздуха. Внутри камеры имеется поплавок, соединенный жесткой связью с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушного слоя превысит допустимый предел, кратковременно открывается клапан и стравливается воздух. Так как при этом поднимается и поплавок, то клапан быстро возвращается в свое седло и не дает вытекать теплоносителю.

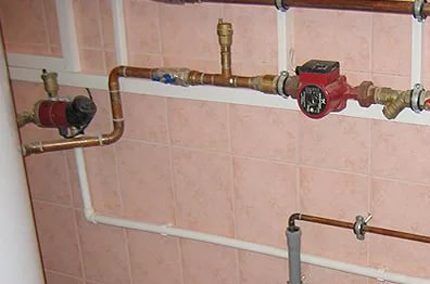

Автоматический газоотвод – обязательный элемент в автономной закрытой системе отопления. В ходе неизбежного процесса коррозии, выделении пузырьков воздуха из воды или в ходе реакции алюминия с водой, если между ними есть прямой контакт, накапливаются газовые карманы, способные перекрыть путь теплоносителю, или стать причиной превышения допустимого давления. Отвод воздуха решает эти проблемы притом без участия жильцов.

Технические характеристики

В продаже имеются краны Маевского под резьбу ¼, ½, ¾ дюйма. Необходимо заранее определить тип посадочного гнезда, которым оборудованы радиаторы, чтобы определить оптимальный размер. Для чугунных радиаторов, а также сварных трубных регистров придется дополнительно просверливать в боковой заглушке или непосредственно в трубе отверстие и нарезать резьбу. Отдельно от крана Маевского продаются готовые заглушки для типовых чугунных радиаторов.

Для удобства пользования современные модели крана Маевского оборудованы ручкой с боковым выпускным отверстием.

Обычный клапан с ручным спуском воздуха устанавливается обычно в горизонтальном положении, автоматический воздушный клапан – строго вертикально, или определяется производителем в случае угловой конструкции.

Установка

Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае с вертикальной схемой подключения радиаторов, как в большинстве многоквартирных домов. Воздух с нижних этажей при достаточном напоре теплоносителя самостоятельно выводится из радиаторов, скапливаясь в верхней части всей системы.

Для горизонтальной разводки оборудовать воздухоотводными кранами следует все радиаторы, так как самостоятельный вывод воздуха затруднен. Если какой-то радиатор станет меньше греть при высокой температуре теплоносителя, значит, пора стравливать воздух.

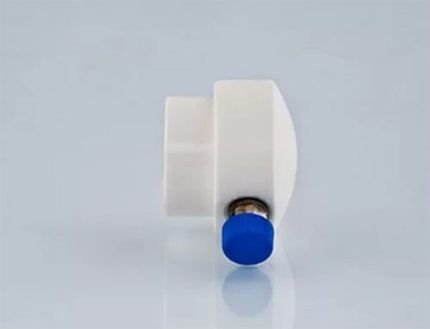

Обязательным является установка крана Маевского на полотенцесушителе, так как большая его часть находится выше уровня радиаторов.

Для системы теплого пола спуск воздуха лучше организовать на коллекторной группе, поднятой над уровнем пола и с помощью автоматического воздухоотводчика, так как подгадать или диагностировать наличие воздуха в данном случае сложно.

Установка крана Маевского выполняется в межсезонье. Необходимо слить теплоноситель с системы и только после этого приступать к монтажу. У современных радиаторов достаточно открутить заглушку у крайней от точки подключения подачи воды секции и вместо нее прикрутить кран. Для чугунных радиаторов  предварительно следует вкрутить заглушку с подготовленным отверстием и резьбой.

Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из отводов которого является воздухоотводчик. Его врезают или вкручивают в верхней точке подключения полотенцесушителя.

Кран Маевского: как спустить воздух с батареи отопления

На чтение 6 мин.

Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).

Почему появляется воздух в системе отопления.

  1. Отсутствие полной герметичности системы
  2. Во время возникновения коррозии
  3. При образовании утечек
  4. Попадание воздуха при работе насоса
  5. Некачественная сборка всей системы отопления

Принцип работы крана Маевского

Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в отопительных приборах. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.

Кран МаевскогоКран МаевскогоУправление клапаном  производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.Кран МаевскогоКран Маевского

Принцип работы крана Маевского прост: при выкручивании винта воздух, находящийся в системе, через образовавшийся зазор, стравливается под давлением самой системы.

Клапан Маевского может быть установлен в системы с давлением не выше 1,6 Мпа. Не рекомендуется его установка в системы, в которых возможны гидравлические удары (повышена вероятность возникновения течи)

Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.

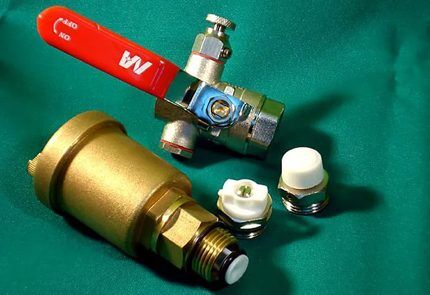

Различают два типа клапана Маевского: ручной и автоматический.

Автоматический кран Маевского

Автоматический кран МаевскогоАвтоматический кран МаевскогоАвтоматический кран Маевского

Главный недостаток автоматического крана — его лёгкая засоряемость. Поэтому не рекомендуется его использование в централизованных системах отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при возникновении в системе воздуха.

Ручной кран Маевского

Ручной кран МаевскогоРучной кран МаевскогоРучной кран Маевского

Кран Маевского ручного типа всегда имеет одну конструкцию, независимо от изделия. Основные различия разных изделий заключаются в диаметре наружной резьбы на корпусе крана. Обычные диаметры кранов — это 15 и 20 мм. Есть краны с диаметром резьбы 25 мм.
Регулировочный винт клапана Маевского обычно имеет четырёхгранную форму головки (лишь иногда используются 6-ти и 8-ми гранные), с прорезью под обычную отвёртку. Поэтому регулировку крана можно произвести либо специальным ключом, который поставляется в комплекте, либо плоской отвёрткой. Так же изготавливаются модели крана Маевского, которые имеют ручку для регулировки винта. При покупке крана стоит обратить внимание на маркировку. В ней указывается диаметр резьбы в мм. Так же указываются параметры резьбы. Например: М10х1. Длина 10 мм, при шаге резьбы 1 мм.

Установка крана Маевского.

Для установки клапана вам потребуются некоторые инструменты: гаечный ключ, фум-лента, радиаторная пробка.

Главное правило при монтаже крана  — он должен устанавливаться в верхнюю пробку радиатора, противоположно стороне поступления теплоносителя.

Последовательность выполнения работ:

  1. В начале работе необходимо закрыть все вентили батареи и слить всю оставшуюся воду. Желательно производить установку крана летом.

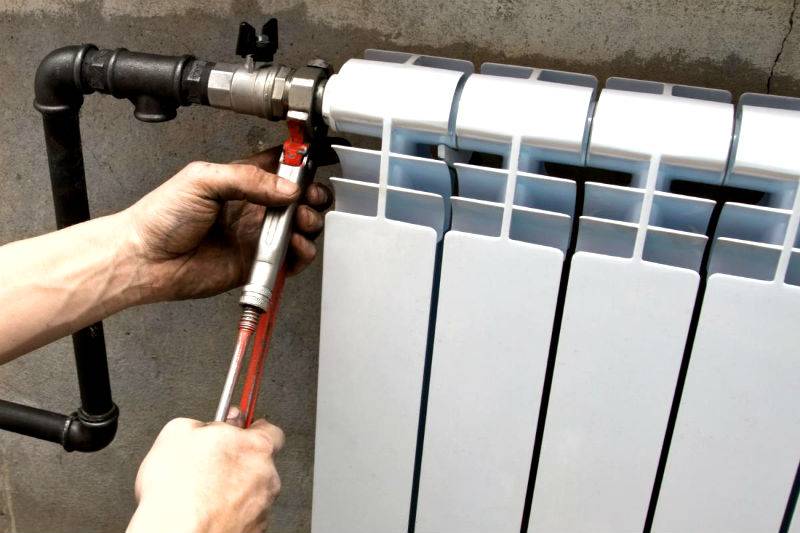

  2. Выкручиваем из радиатора глухую пробку и устанавливаем новую, под кран. На новой пробке обязательно должно быть уплотнение. Дополнительную герметичность можно добавить фум-лентой, намотанной на резьбу.
  3. Вкручиваем клапан Маевского, с обязательным наличием уплотнительного кольца.
  4. Открываем вентили подачи воды в систему и проверяем на наличие подтеканий.
    (В том случае если у вас всё ещё установлены чугунные батареи, то можно сделать новое отверстие и нарезать в нём резьбу.)

В процессе проведения монтажных работ следует обратить внимание на наиболее частые ошибки:

  • Установку крана Маевского желательно произвести наискосок вниз от стены, что бы избежать забрызгивания стены.
  • При регулировке винта следует быть аккуратным, что бы не выкрутить его полностью. До полутора оборотов будет достаточно.
  • При установке клапана в старой чугунной батарее — будет лучшим выходом целиком заменить пробку.

Так же клапан Маевского можно установить на полотенцесушитель в ванной.

Как спустить воздух с батареи отопления краном Маевского

Спускаем воздух краном МаевскогоСпускаем воздух краном Маевского

Перед стравливанием воздуха, под кран Маевского лучше поставить какую-то ёмкость (таз или ведро), а сам кран чем-нибудь накрыть. (при стравливании воздуха под давлением могут вылетать брызги воды).

Стравить воздух клапаном МаевскогоСтравить воздух клапаном Маевского

  1. Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость. Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол.
  2. Специальным ключем для крана Маевского либо плоской отверткой начните против часовой стрелки откручивать запорный винт на корпусе клапана. Важно: поворачивайте ключ очень плавно
  3. С шипением и характерным звуком начнет выходить воздух.
  4. Держите кран в открытом положении до тех пор пока весь воздух не выйдет и вода не польется неприрывно тоненькой струйкой.
  5. По часовой стрелке плавно закройте кран ключем.

Как спустить воздух без крана Маевского

Как поступить если  на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.

Как спустить воздух краном МаевскогоКак спустить воздух краном Маевского

Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.

  1. Зачистите наждачной бумагой место соединения заглушки.
  2. Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
  3. Далее разводным ключом против часовой стрелки начните откручивать заглушку.
  4. Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
  5. По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
  6. Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
  7. Для большей надежности можете место соединения немного закрасить.

Выбираем клапан Маевского. Преимущества и недостатки.

На рынке в основном представлены краны изготовленные из латуни. Но случается попадаются клапаны из стали. Отдать предпочтение нужно латунным изделиям. Главное — это правильно подобрать диаметр корпуса крана.
Несмотря на простоту конструкции клапана Маевского, у него есть как свои достоинства, так и свои недостатки:

Простота конструкции и эксплуатации, которая обеспечивает долговечность крана.
Кран Маевского имеет небольшие размеры, благодаря чему возможна его установка в любых местах.
Благодаря простоте конструкции он надёжен.
Небольшая стоимость.

Стравливать воздух приходится вручную. Из за этого клапан Маевского не подойдёт для больших отопительных систем, так как потребуется очень продолжительное время.
Нельзя устанавливать в системы с давлением выше 1,6 Мпа.
Постарайтесь установить клапана в каждый радиатор в вашей квартире (доме). Таким образом вы повысите эффективность всей вашей системы отопления.

Видео как спустить воздух краном Маевского

принцип работы, виды, правильная установка

Очень распространённой проблемой в системе отопления является неполное прогревание батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит поломка подобного плана, другие справляются с помощью разводного ключа и тазика для воды. А остальные, после прочтения этой статьи установят себе кран Маевского. Принцип работы этого устройства описан далее.

Кран Маевского: принцип работыКран Маевского, стандартная модель

Читайте в статье

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

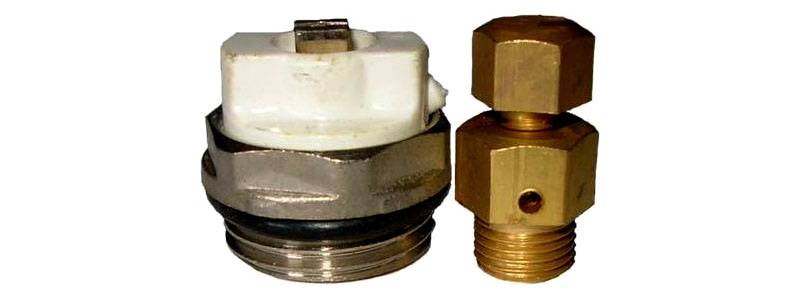

Спускной клапан старого образцаСпускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутриКлапан изнутри

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

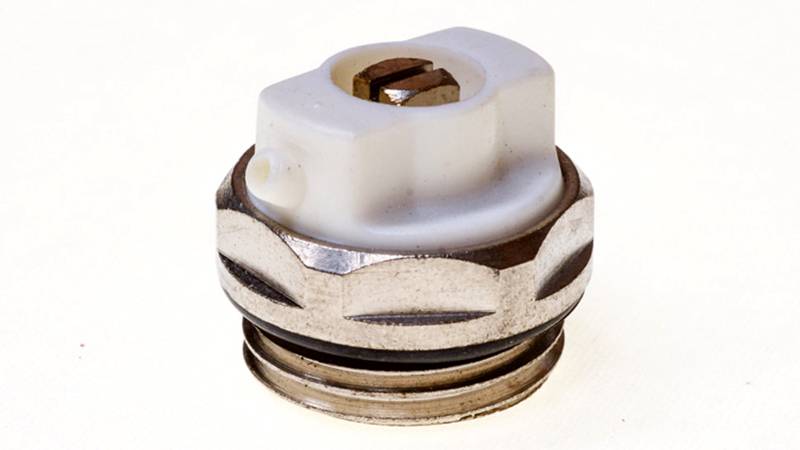

Ручной кран МаевскогоРучной кран Маевского

кран маевского

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

Кран Маевского автоматическийКран Маевского автоматический

кран маевского автоматический

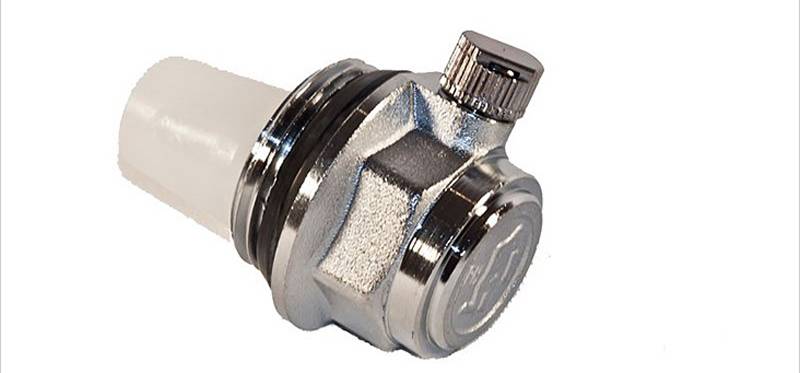

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Устройство воздухоотвода с предохранителемУстройство воздухоотвода с предохранителем

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

  • Разгерметизация труб в процессе ремонтных работ стояка или батарей.
Демонтаж отдельных элементов системыДемонтаж отдельных элементов системы
  • Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

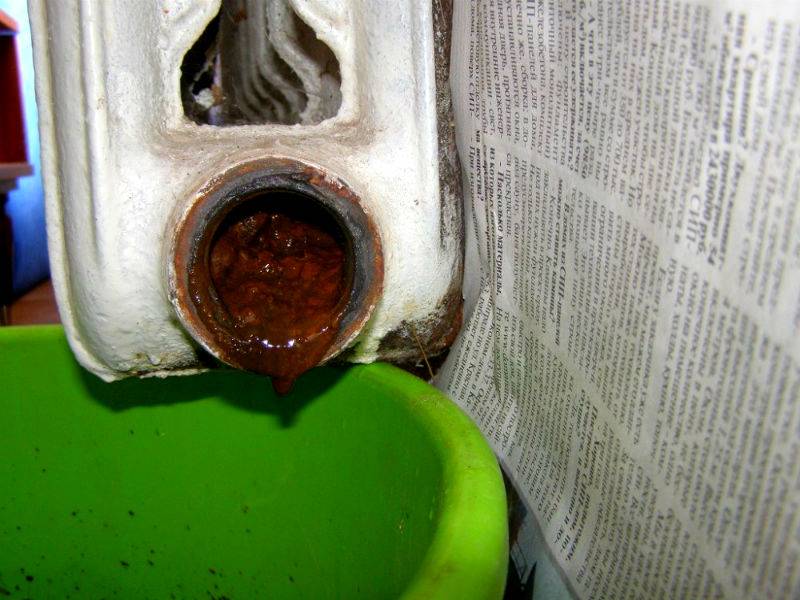

Слив воды из радиатораСлив воды из радиатора
  • Если произошло повреждение в местах соединения отдельных частей конструкции.
  • Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.
Недожатый кранНедожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

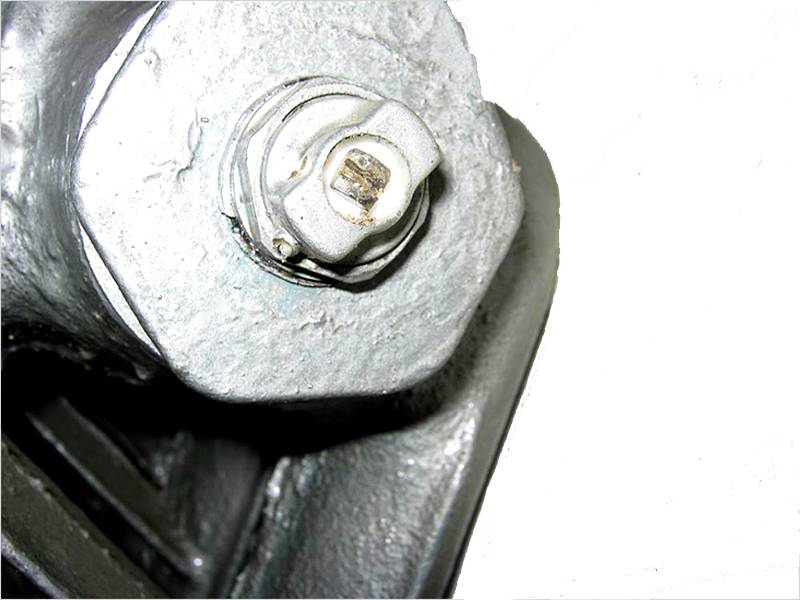

Чугунная батарея — классикаЧугунная батарея — классика
  1. Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
  2. Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
  3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.
Изготовление отверстия под воздушный клапанИзготовление отверстия под воздушный клапан
  1. Всё, можно вворачивать краник в готовое отверстие.

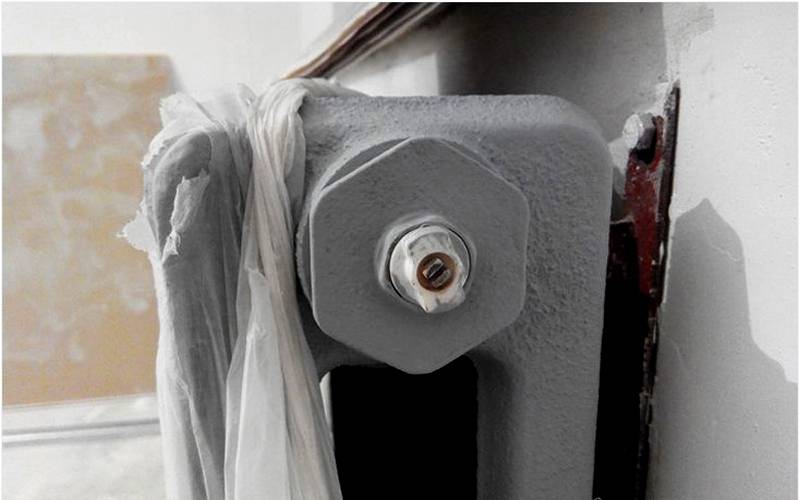

Кран, вмонтированный в чугунную батареюКран, вмонтированный в чугунную батарею

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

  1. Сливаете всю воду.

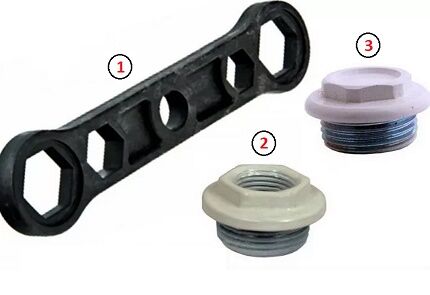

  2. Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
  3. Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.
Правильное положение кранаПравильное положение крана

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

  • В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

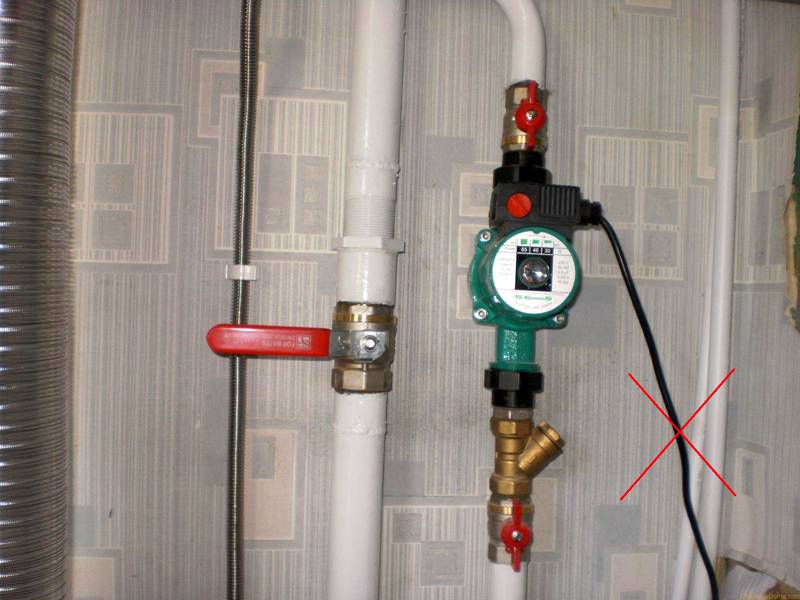

Отключённый насосОтключённый насос
  • Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
  • Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
  • Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.
Смазка-растворитель WD-40Смазка-растворитель WD-40

wd-40

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Клапан с удобной ручкойКлапан с удобной ручкой

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

кран маевского

Альтернативные варианты замены

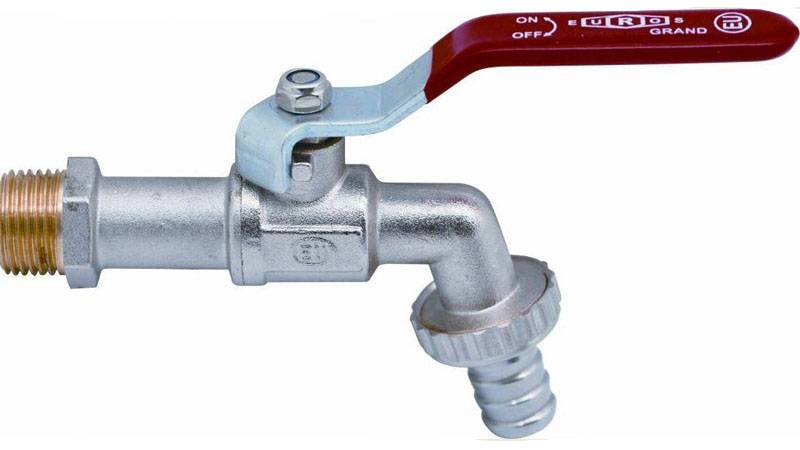

  • Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.
Водоразборный кранВодоразборный кран
  • Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
  • В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
  • При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Потоп в домеПотоп в доме

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.

Воздухоотводный кран Маевского, принцип работы устройства

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

понятие, условия применения, порядок установки, преимущества использования, видеоматериалы

КранКранДовольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.

Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется радиаторным игольчатым воздушным клапаном. В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.

Кран МаевскогоКран МаевскогоЕсли не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского — специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители, для сброса воздуха.

Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком, который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию, хотя различие состоит только в диаметре наружной резьбы — ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне — для напольных радиаторов и «аккордов».

Другие способы удаления воздуха из радиаторов отопления подробно описаны здесь: https://teplo.guru/sistemy/udalenie-vozduha-i-vozdushnoy-probki.html

Принцип работы крана Маевского

Устройство крана Маевского довольно простое — конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.

Кран МаевскогоКран МаевскогоВ зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.

Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков, которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.

Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.

Установка крана

Кран МаевскогоКран МаевскогоСовременные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.

Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию. Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.

Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.

Особенности эксплуатации и монтажа

После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:

  • освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
  • приготовить тазик для воды и отвертку;
  • отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
  • как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
  • как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
  • вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.

Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.

Нюансы эксплуатации:

  • Устанавливается кран Маевского непосредственно на прибор отопления.
  • Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
  • При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
  • Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.

Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.

Преимущества применения крана Маевского

Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид.

При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.

Кран МаевскогоКран МаевскогоВ сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.

Инструкция по очищению системы отопления в частном доме подробно описана в данной статье: https://teplo.guru/sistemy/sposoby-promyvki-otopleniya.html

Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа. Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.

При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.

Применение крана Маевского позволяет значительно сэкономить на отоплении. Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.

Отлично экономить на отоплении позволяют альтернативные источники. Подробнее: https://teplo.guru/eko/alternativnoe-otoplenie-doma.html

Оцените статью: Поделитесь с друзьями!

конструкция, принцип работы, схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.

Содержание статьи:

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Галерея изображений

Фото из

После заполнения отопительного контура теплоносителем и периодически во время эксплуатации все системы с принудительной циркуляцией нуждаются в удалении воздуха. Стравливание производится через автоматические или ручные воздухоотводчики

Воздухоотводчики устанавливают на замкнутые системы, не имеющие прямой связи с атмосферой. Для выпуска воздуха краны Маевского оборудуются каналом, который открывается при повороте наружной гайки

Для совершения поворота разные модели крана Маевского оснащаются стационарными пластиковыми или металлическими колпаками, ручками в виде ключа

Если есть опасения, что в отсутствии взрослых любопытные исследователи собственных владений могут открыть кран, лучше установить устройство со съемным ключом

В любой из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому они практически никогда не ломаются, изредка, правда, придется менять уплотнители

Для того чтобы стравить воздух из батареи, кран Маевского просто поворачивают так, чтобы открылся воздушный канал. Воздух выходит с шипением примерно 5 минут. Затем из канала польется теплоноситель - это сигнал о том, что весь воздух вышел

Большинство выпускаемых в наши дни радиаторов производят с изначально установленным краном Маевского

Воздух из всей системы отопления стравливается автоматически с помощью более сложного устройства. Однако действие его схоже с принципом работы крана Маевского - воздух выходит через приоткрытый канал. Только для этого не нужно участие хозяев

Устройства для стравливания воздуха вручную

Канал для выпуска воздуха из системы

Ручка стравливателя воздуха в виде ключа

Съемный ключ ручного воздухоотводчика

Типичная конструкция крана Маевского

Спуск воздуха из радиатора отопления

Установленный в радиатор кран Маевского

Автоматический воздухоотводчик для отопления

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

  • прямые штоковые ручные;
  • угловые штоковые ручные;
  • поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов МаевскогоРазнообразие кранов Маевского

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

  1. Корпус металлический.
  2. Шток с резьбой и проходными канавками.
  3. Колпак с каналом для выхода воздуха.
  4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Кран Маевского под ключКран Маевского под ключ

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Схема устройства крана МаевскогоСхема устройства крана Маевского

Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Автоматический воздухоотводчикАвтоматический воздухоотводчик

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Галерея изображений

Фото из

Вариант отопления с верхней разводкой

Горизонтальная разводка с нижней подачей

Разводка отопления с тупиковым движением

Один кран Маевского на несколько батарей

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ для пробок и футорокКлюч для пробок и футорок

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристикаДопустимое значениеЕдиницы измерения
Давление (рабочее)10АТИ
Температура (максимум)120ºС
Диаметр прохода25,4 или 20,0мм
Диаметр резьбовой части25,4 или 20,0мм
Рабочая средавода и др. неагрессивные жидкости
Срок службы20 – 25лет
Класс герметичности«А»

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

  1. Отсечь радиатор от системы запорными вентилями.
  2. Выпустить из батареи примерно 1/3 объёма воды.
  3. Снять прибор с корпуса батареи.
  4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установка воздухоотводчика на батарееУстановка воздухоотводчика на батарее

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Галерея изображений

Фото из

Автоматический воздухоотводчик в группе безопасности

Использование сепаратора воздуха

Установка воздухоотводчиков на каждый контур

Воздухоотводчик для системы теплый пол

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемные решения для установки кранов МаевскогоСхемные решения для установки кранов Маевского

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Сепаратор воздуха вместо кранов МаевскогоСепаратор воздуха вместо кранов Маевского

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

  • все находящиеся в системе батареи отопления;
  • компенсаторы, байпасы и аналогичные приборы;
  • регистраторы и змеевики;
  • трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить в отопительном контуре.

Управление краном с помощью ключаУправление краном с помощью ключа

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Воздухоотводчики на линиях трубопроводовВоздухоотводчики на линиях трубопроводов

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются , надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Маевский для полипропиленаМаевский для полипропилена

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на . Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Выводы и полезное видео по теме

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке механических воздухоотводчиков. Задавайте вопросы, делитесь мнением и фотоснимками по теме.

Кран Маевского для радиаторов. Принцип работы. Установка

Комфортные условия проживания в квартире или доме напрямую зависят от правильной работы системы отопления. В зимне-осенний период время эта тема становится наиболее актуальной. Для правильного функционирования систем горячего водоснабжения или отопления применяются особенные узлы и конструкции. Среди крупного оборудования затесалась маленькая интересная вещица. Зовется краном Маевского. Давайте разберем, что это такое и для чего это нужно.

Что это такое?

Воздухоотводчик (кран Маевского), механический, применяется для сброса повышенного давления или спуска воздуха в системе подачи горячей воды и отопления. Может иметь несколько диаметров 1⁄2 или 3⁄4. В современных конструкциях отопления могут применяться автоматические краны сброса. Они имеют отличительные конструктивные особенности от механических вариантов.

В данной статье речь пойдёт о механических вариантах. Кран Маевского относится к механическим устройствам стравливания воздуха в системе. Название Маевского — это общепринятый вариант в народном исполнении. Правильно с технической точки зрения это устройство называется воздухоотводчик. Но при покупке в магазине название «кран Маевского» никого не удивит. Клиенту предложат выбор диаметра и фирму изготовитель.

Основные места использования следующие:

Многоквартирные дома. Высокоэтажные жилые комплексы. Отопительные системы жилых кварталов и административных зданий. Производственные помещения администрации (конторы, офисы).

Еще в 1931 году данное устройство придумал минский сантехник Роев. Но это была примитивная конструкция. Спустя два года инженер Маевский модернизировал или кардинально изменил конструкцию Роева. С тех пор кран получил последний вариант названия.

Устройство

кран маевского устройство

Кран имеет металлический корпус с небольшим технологическим отверстием, пластиковою внутреннюю обойму. Внутри обоймы установлена конусная резьба с зажимным болтом. В пластмассовой обойме проделано отверстие спуска воды. Для удобства пользования обойма вращается на 360 градусов.

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Установка и пользование

для чего нужен кран маевского

Согласно физическим принципам процесса циркуляции воды в замкнутом пространстве, воздуховод (кран Маевского) устанавливается в верхних точках системы. Обычно это радиаторы (батареи), полотенцесушители или места непосредственно на стояках в квартирах, верхних этажей. Стравливать воздух необходимо с помощью отвёртки, откручивая винт в левую сторону. В процессе отворотов появится характерный звук шипения. Сначала можно подумать, что из-под винта хлынет струя горячей воды. Но это не так. При дальнейшем откручивании вода начнёт сочиться тонкой струйкой или будет капать.

Конструкция крана Маевского с внутренней стороны предусматривает технологическое отверстие небольшого диаметра для выхода воздуха. Поэтому шипение указывает на выход воздуха. А последующая течь жидкости указывает на то, что система освободилась от воздушного затора. Рекомендуется в процессе спуска воздуха дождаться, пока через отверстие крана не будет проходить водяная струя без шипящих звуков и характерных пузырьков воздуха.

В пластиковой обойме для выхода воздуха предусмотрено специальное отверстие. Для полного спуска воздушной пробки, рекомендуется сделать два, три оборота винта. Полностью винт выкручивать из конусной резьбы нельзя. При большом давлении его обратно будет очень сложно, а в отдельных ситуациях невозможно. Максимального эффекта можно достичь при открученном винте в несколько оборотов, а полное извлечение его из корпуса лучших результатов не даст.

Как стравить воздух при отсутствии крана Маевского?

Обычно система централизованного отопления работает без погрешностей. Но иногда могут возникнуть непредвиденные ситуации. В помещении становится прохладно, батареи издают неопределённые звуки (похожие на металлические удары из нутрии). Что вносит определённую долю дискомфорта в места проживания. Возникает естественный вопрос, что это за звуки и почему похолодало. Как правило, присутствие таких «симптомов» говорит об образовании пробки из воздуха на конкретном участке (квартире, другом помещении). Как быть, если отсутствует кран Маевского.

Завоздушенность батарей подразумевает спонтанное накопление воздуха, в батареях или полотенцесушителях. Обычно это случается в многоквартирных зданиях с большим количеством этажей. Обычно это квартиросъёмщики, последних этажей. Распространенными причинами считаются следующие варианты:

  • Проведение ремонтов на нижних этажах. В случае проведения ремонтов отопительной системы, определённое количество воздуха может попасть в рабочую магистраль.
  • Непредвиденная утечка жидкости в трубах или батареях, что потребует немедленной проверки, профилактики или восстановительных мероприятий.
    Конструкция и устройства тёплых полов (сложные схемы ответвлений в большом количестве). В частых случаях это является бичом многоквартирных зданий.
  • В воде с высокой температурой всегда содержится воздух. При частой замени жидкости в отопительном контуре котельной, постепенно собирается воздух, что повышает вероятность возникновения воздушной пробки.
  • Общий пуск отопительной магистрали в частых случаях вызывает завоздушенность в некоторых местах системы.

В частных домах эти варианты не работают. Так как система отопления имеет свои особенности и период замены теплоносителя.

Большинство квартирных радиаторов оборудуются, клапанами для стравливания: кран Маевского или автоматическое устройство. А если в квартире стоят старые батареи из чугуна, их конструкция не предусматривает использование клапана. Вместо него стоит металлическая заглушка, со старым уплотнителем и покрытая толстыми слоями краски от многочисленных окрасок.

Демонтировать ржавую заглушку практически невозможно. Единственным подходящим выходом можно назвать «поход» к соседям. У них наверняка должен стоять кран Маевского. А если соседей нет дома или место скопления последний этаж, что делать в этом случае? Остаётся последний вариант старый дедовский способ.

Главное сделать запас тряпок и приготовить глубокий таз. Далее потребуется разводной ключ (крокодил), и растворитель для краски. Сначала нанести растворитель на место установки заглушки и подождать 15 минут. После указанной выдержки по времени, плотно закрепить крокодил на гранях заглушки и методом проворачивания вверх, вниз по несколько миллиметров, постараться сорвать заглушку на резьбе. Это необходимо делать аккуратно, что бы ни отломать (сорвать) старые, ржавые резьбы заглушек и радиаторов. Для справки, заглушка откручивается против движения часовых стрелок.

Когда тело заглушки начнёт нормально откручиваться, появится звук шипение спускаемого воздуха. Нельзя заглушку откручивать до конца. В процессе стравливания из батареи может просочиться определённое количество воды, но это не страшно. После того, как шипение прекратилось, можно считать, что воздух отсутствует. Аккуратно закрепить на резьбе заглушки уплотнительный материал и произвести обратную затяжку. В конце стык, можно закрасить краской. Это единственный, актуальный вариант стравить воздух, если отсутствует кран Маевского.

Читайте так же:
Для чего нужен кран Маевского – особенности использования, характеристики

Содержание:

Нередко случаются ситуации, когда, казалось бы, без видимых причин в квартире начинает падать температура. Такое случается, когда батарея начинает плохо обогревать помещение по причине образования в ней воздушной пробки. В итоге горячая вода не попадает в радиатор в достаточных объемах. Для устранения такой проблемы был изобретен кран Маевского – о нем, собственно, и пойдет речь в этой статье.

кран Маевского для чугунных радиаторов

Название распространено довольно широко, однако оно не фигурирует ни в одном из ГОСТов. Не найти его и в специализированных учебных пособиях – здесь он упоминается как радиаторный игольчатый воздушный клапан. В старых и новых системах отопления кран Маевского для радиатора отопления является незаменимой вещью. Он был изобретен в тридцатых годах прошлого века, и до настоящего времени используется для вывода из радиаторов централизованного отопления воздушных пробок.

Предназначение

Если оставить воздух в батареях, то это пространство не будет замещено горячей водой, вследствие чего отапливать такая батарея будет значительно хуже положенного. Для того чтобы удалить лишний воздух после установки крана Маевского на батарею, нужно воспользоваться отверткой или специальным ключом. Устанавливают такое приспособление также и на полотенцесушители.

как пользоваться краном Маевского на батарее

Такие воздухоотводчики бывают всевозможных конструкций, но их принцип действия всегда один. Данный кран представляет собой конусный шток, после завинчивания которого сквозное отверстие для вывода воздуха полностью перекрывается. Изготавливают краны Маевского из латуни или стали, так как они имеют высокую устойчивость к активным жидким средам. Каждый сможет собрать для себя такую конструкцию, которая лучше всего подойдет ему по дизайну, хотя, по большому счету, все краны различаются только по сечению внешней резьбы – как правило, это ½ или ¾ дюйма. Бывают краны Маевского для чугунных радиаторов с диаметрами поменьше, которые в настоящее время используются для радиаторов напольного типа.

Принцип работы крана Маевского - для чего он нужен

Кран Маевского для алюминиевых радиаторов, например, имеет очень простое устройство из корпуса и конусообразного винта. Воздушные пробки чаще всего возникают при первичной подаче теплоносителя в отопительную систему. О том, что в системе скопился воздух, в первую очередь можно догадаться по недостаточному прогреву батарей. Случается такое, если в систему подается вода с малой скоростью или в малых объемах.

Бывают краны Маевского, которые можно открыть рукой, без спецсредств. Все краны оборудованы стандартной резьбой, поэтому чтобы его открыть, нужно всего лишь повернуть его на пол оборота в направлении против хода часов, после чего воздух начнет стравливаться. В этот момент каждый сможет слышать особый шипящий звук, свидетельствующий о выходе воздуха. Через некоторое время вместе с воздушным потоком начнет проскакивать вода. После полного замещения воздуха водой, кран перекрывают. С таким простым процессом по силам справиться обычному человеку, так как больше никаких манипуляций производить не нужно.

для чего нужен кран Маевского на радиаторе

Краны Маевского предназначены для установки в централизованные системы отопления. Закрытые же системы оборудуют автоматическими воздухоотводчиками, благодаря чему участия человека в стравливании воздуха в данном случае не требуется.

Резьба таких кранов изготавливается по старым ГОСТам, поэтому они являются универсальным устройством, а во время установки их в отопительные системы не возникнет каких-либо трудностей.

Как установить кран

Частные дома в настоящее время зачастую имеют однотрубное отопление, в котором теплоноситель не может нормально циркулировать, то есть внутри может скапливаться воздух. Если такие пробки не убирают, то впоследствии металл внутри системы начинает окисляться.

как установить кран Маевского на чугунную батарею

Для биметаллических радиаторов краны Маевского также устанавливают. Для этого подбирают такое место, в котором завоздушивание возникает чаще всего. Установить такой кран можно и самому, нужно лишь выкрутить боковую заглушку и вкрутить на ее место кран.

Помните, что кран Маевского устанавливается непосредственно на прибор отопления.

Особенности эксплуатации - как правильно пользоваться

Теперь стоит разобраться в том, как пользоваться краном Маевского на батарее.

Если вы заметили, что батарея начала плохо греть, то, стравливая воздух, нужно соблюдать несколько правил:

  • Убрать лишние вещи, находящиеся рядом с батареей, чтобы они не намокли при развоздушивании.
  • Запастись емкостью для воды и отверткой.
  • Поместить отвертку в специальный паз на кране, и не спеша поворачивать ее против движения часовой стрелки.
  • После возникновения шипящего, иногда громкого, звука вращение приостанавливают и дожидаются, пока вместо воздуха не потечет вода.
  • Как только струя воды станет равномерной, кран закрывают, вращая отвертку в другую сторону, по часовой стрелке.
  • Стоит отметить, что в некоторых случаях воздух из трубы будет продолжительное время выходить через кран Маевского вместе с водой. Нужно запастись терпением и дождаться пока не выйдет весь воздух. Для этого емкость должна иметь достаточные размеры.

Если после того, как вы выгнали из трубы весь воздух, сделали все по инструкции, батарея все равно не стала греть лучше, то, скорее всего, в радиаторе скопился мусор. Если данную проблему не решит опытный сантехник, то потребуется замена всей батареи.

кран Маевского для алюминиевых радиаторов

В процессе эксплуатации крана Маевского могут возникнуть следующие нюансы:

  • Зачастую для пользования устройством можно обойтись простой отверткой. Однако иногда, если кран был установлен в нише или в труднодоступном месте, то понадобится приобрести небольшой специальный ключ для таких целей.
  • Во время эксплуатации крана для стравливания воздуха настрого запрещается в непосредственной с ним близости располагать открытые источники огня, либо курить, так как даже незначительная искра может привести к воспламенению горючих газов, которые иногда выходят с воздухом.
  • Нежелательно длительное время оставлять кран открытым, потому что довольно часто это становится причиной порчи радиатора.

Если вы на протяжении длительного периода не пользовались краном, за это время его резьба может подвергнуться ржавлению, в результате чего движение винта может застопориться. В таком случае перед его использованием резьбу можно покрыть керосином или WD-40, после чего подождать несколько минут и повторить вращение.

Преимущества крана Маевского

Естественно, что в отопительную систему для проведения профилактики можно встраивать и иные приспособления вместо крана Маевского. Довольно широко применяются простые шаровые вентили. Прелесть крана Маевского состоит в том, что он имеет красивый внешний вид.

Еще одной причиной, для чего нужен кран Маевского на радиаторе, является то, что если пытаться отводить воздух в многоэтажных домах без его применения, присутствует существенная опасность затопления нижних этажей горячей водой. В результате, вы будете огорчены негативными последствиями – от скандалов с соседями до компенсации нанесенного ущерба. С применением кранов Маевского такого быть не может по определению.

кран Маевского для биметаллических радиаторов

В отличие от автоматических кранов по отводу воздуха, у кранов Маевского есть неоспоримое преимущество в том, что они не подвергаются такому частому загрязнению и засорению вследствие циркуляции по системе очень грязной воды. Автоматизированные краны довольно часто не срабатывают в процессе эксплуатации, когда это действительно нужно.

Существенным плюсом крана Маевского считается его высокая надежность, легкость установки и эксплуатации. Оборудование крана уплотнительным резиновым кольцом вокруг резьбы позволяет с легкостью установить его на какой угодно радиатор. Осуществив минимум круговых вращений, вы с легкостью избавитесь от завоздушивания системы отопления и в значительной степени увеличите эффективность движения и нагрева воды.

Благодаря крану Маевского можно сэкономить много времени, так как с его помощью выводить воздух из отопительной системы всего здания или определенного стояка в многоквартирном доме предельно легко.

Выше мы рассмотрели, как установить кран Маевского на чугунную батарею и как его впоследствии эксплуатировать. Помните, что с ним вы существенно сэкономите на отоплении. Устройство поможет избавиться от накопления воздуха в радиаторах, чтобы они были всегда теплыми, а все помещение постоянно оставалось равномерно прогретым. То есть вы не будете задумываться о том, что необходимо дополнительно приобретать вспомогательные источники отопления.


Как пользоваться клапаном Маевского? Фото и принцип работы
Клапан

Маевского предназначен для опускания воздуха из трубопроводной системы, что улучшает циркуляцию горячей воды в системе отопления. Это устройство в народе также называют Маевским краном, и в соответствии с нормативными требованиями ГОСТ это радиальный игольчатый клапан.

Из истории Маевского крана

В последнее время эти типы радиаторов не использовались. Вместо этого они использовали крановые краны обычной конструкции.Это привело к неконтролируемому отбору проб промышленной воды из системы отопления, что потребовало разработки новых устройств, которые позволили бы значительно снизить расход воды. Это устройство и послужило клапаном Маевского.

Причины скопления воздуха

Появление скопления воздуха приводит к тому, что радиаторы становятся хуже от тепла, что, в свою очередь, приводит к некомфортным условиям жизни. Это возможно при:

  • установке новой системы отопления;
  • дренаж воды из трубопроводов и ремонтные работы;
  • установка радиаторов;
  • коррозия на металле трубы;
  • разгерметизация контура.

Необходимость использования Маевского крана

Как уже отмечалось выше, это устройство решает одну из основных проблем системы отопления - удаление воздуха.

Кроме того, с образованием воздуха в этой системе реакции гидролиза воды с внутренними стенками выполнены из металла, что особенно характерно для алюминиевых аккумуляторов, которые изготавливаются без антикоррозийной обработки. В этом случае выделяется водород. Использование Маевского крана позволяет снять эту проблему.

Разновидности клапана (крана) Majewski

Существует 3 основных типа этого устройства.

Вот они:

  • Самый простой Маевский кран ручного типа. Для открытия / закрытия используется специальный ключ.
  • Автоматический клапан Majewski представляет собой цилиндр из латуни, хотя в последние годы производители начали выпускать изделия из хромированной стали, которые имеют более низкую цену, но и более короткий срок службы, поэтому следует выбирать устройство из нержавеющей стали или латунь.В соответствии с национальным стандартом это устройство нельзя считать краном Маевского, поскольку в нем нет игольчатого клапана, вместо которого используется пластиковый поплавок. Тем не менее, оно классифицируется как таковое, поскольку выполняемая им функция соответствует маевскому крану. Когда образуются пузырьки воздуха, механизм приводится в движение и тем самым вызывает открытие устройства.
  • Клапан Маевского со встроенным предохранителем - Последнее устройство необходимо для регулирования давления. Если установленные параметры превышены, активируется кран, и охлаждающая жидкость освобождается, что позволяет избежать гидравлического удара.В основном используется для полипропиленовых и металлопластиковых труб.

Принцип действия

В систему отопления необходимо постоянно подавать охлаждающую жидкость, которая в данном случае является водой. Небольшая часть воздуха течет вместе с ним. В местах, где скорость воды низкая и давление одинаковое, воздух может накапливаться в трубопроводе и образовывать пузырьки.

Когда накопление воздуха достигает критического объема, возникают воздушные пробки. Принцип работы клапана Маевского заключается в том, что воздух выпускается из радиатора с помощью специальных инструментов и приспособлений, в результате чего устраняется воздушная пробка и система отопления начинает нормально функционировать.

Удаление воздуха из системы отопления

Перед началом работы с клапаном Маевского необходимо удалить все предметы, которые могут помешать работе и которые могут быть повреждены водой, вытекающей из системы отопления. Под клапаном замените любые сосуды (ведра, кувшины, миски и т. Д.), Чтобы предотвратить попадание воды на пол и стены. Затем поверните его против часовой стрелки с помощью разводного гаечного ключа или отвертки. Вращение прекращается, как только воздух перестает излучаться из радиатора, о чем можно судить по появлению шипящего звука.Это принцип работы Маевского клапана.


После появления шипения клапан должен дождаться равномерной струи и немедленно заблокировать отверстие обратным движением, поскольку горячая вода может идти.

Использование крана Маевского в отдельных комнатах

Во многих квартирах и домах есть ванная комната, в которой во многих случаях предусмотрен клапан Маевского для полотенцесушителя. Они оснащены им в связи с тем, что, как и радиатор, полотенце с подогревом может находиться в воздухе.В то же время этот клапан расположен строго вертикально с помощью специального тройника, который позволит установить ось устройства в горизонтальном положении.


Вертикальная система отопления, используемая в высотных зданиях, обеспечивает наличие клапанов Маевского на верхнем этаже, что позволяет отводить воздух из системы отопления не отдельной квартиры, а всего стояка.

В одноэтажных домах горизонтальная система отопления в основном распределена, поэтому маевский кран лучше устанавливать в верхней части каждого радиатора.

Как пользоваться клапаном Маевского

Перед началом спуска воздуха рекомендуется отсоединить насос, передавая охлаждающую жидкость через систему, чтобы воздух накапливался в верхней части радиатора для облегчения его опускания.

Выход воздуха должен быть установлен при установке крана Маевского вниз, так как тарелки для сбора воды довольно сложно разместить сверху. Потолок и стены могут быть забрызганы, кроме того, люди в комнате, где выпускается воздух, могут быть сожжены.

Чтобы облегчить вращение винта, в случае длительного неиспользования его необходимо смазать керосином или специальными составами.

Маевский кран не может постоянно находиться в «открытом» положении, так как это может привести к затоплению его квартиры или квартиры соседей.

Вместе с воздухом из крана выходит газ, который может воспламениться, поэтому при использовании крана Маевского нельзя курить или иным образом использовать огонь.

Технические характеристики крана Маевского

При покупке необходимо выбрать такой кран Маевского, который бы подходил по диаметру к бутылкам радиатора, расположенным в их верхней части.

Как правило, его размеры (резьбы) указаны в дюймах. Одним из самых распространенных является клапан Майвского 1/2 дюйма. В продаже вы можете найти краны диаметром 1 дюйм и 3/8 дюйма. Клапан Maevsky 3/4 дюйма также применяется к распространенным моделям. Если посадочные размеры мест установки клапанов с несоответствиями не соблюдены, вам необходимо будет приобрести переходники и другие расходные материалы.

Краны

выпускаются различных размеров с диаметром прохода условного прохода 15, 20 и 25 мм, что позволяет использовать его в различных узлах системы отопления.Рабочее давление для клапана составляет 10 атмосфер, а рабочая температура составляет до 120 градусов, что более чем достаточно при нагреве радиаторов центрального отопления до 60 градусов, а при автономном нагреве обычно не более 80 градусов.

Конструктивные особенности клапана

Фиксирующий винт является основным компонентом этого устройства. Он имеет коническую форму в концевой части, что обеспечивает «разлитую» посадку в отверстие диаметром 1,5-2 мм. Снаружи винт представляет собой многогранник с четырьмя или шестью гранями с прорезью.Эта форма головки обеспечивает ее свободное вращение с помощью специального ключа или отвертки. Внутри винта предусмотрены продольные канавки, через которые подается воздух.

Из этих канавок воздух проходит в камеру, которая, как правило, закрыта полимерной манжетой. Эта камера имеет выходное отверстие примерно такого же диаметра, что и сквозное отверстие. Герметичность системы обеспечивается тем, что корпус клапана установлен на резьбовом соединении с сальником, а в закрытом положении крановый механизм закрывает сквозное отверстие.

В автоматическом клапане Маевского внутри находится поплавок, который при отсутствии газовой среды поддерживает пружину пружиной, удерживающей внутреннюю заглушку, тем самым обеспечивая целостность системы. В случае попадания воздуха поплавок выходит из строя, давление пружины ослабевает, внутренняя пробка открывает выпускное отверстие, через которое воздух притягивается наружу. После ее выхода вода заполняет камеру, в которой находится поплавок, что облегчает плавание последнего, в результате чего она закрывает выпускное отверстие, прикладывая давление к пружине с пробкой.

Точки крепления крана Маевского

Как уже упоминалось выше, в вертикальных системах эти элементы установлены на батареях, расположенных на верхнем этаже. Кроме того, они установлены на тех элементах системы, которые подключены к стояку ниже верхней точки подключения.

При горизонтальной системе все радиаторы снабжены кранами Маевского.

При установке теплых полов Маевский кран не может быть установлен вообще, могут быть установлены автоматические краны.В случае их использования они устанавливаются в самой дальней точке системы подогрева пола.

Технология монтажа

Работа клапана Маевского в том виде, в каком он должен быть, может быть обеспечена только при условии его правильной установки. Прежде всего, клапан должен быть подходящего диаметра. Его установка должна осуществляться только после полного слива воды из системы. Перед установкой крышка, расположенная сбоку от аккумулятора, снимается, а Маевский кран ввинчивается в

.

кран Маевского на чугунный радиатор: вариации,

Каждый, кто использует водяное отопление, хорошо знает о проблеме проветривания системы, и если эту проблему легче решить с помощью автономии, то для централизованных систем это намного сложнее, но в любом случае, установка крана Маевского на литой железный радиатор это хорошо.

По сути, этот клапан используется для различных водяных батарей, таких как секционные, трубчатые и панельные, изготовленные из чугуна, стали, алюминия и биметалла - воздух может накапливаться в любой из них, так что его травление иногда Первая необходимость обеспечить полный обогрев помещения.Но вы узнаете обо всем в мельчайших деталях ниже, а также вы можете посмотреть видео в этой статье.

Маевский клапан

Примечание. Кран Маевского называется клапаном с клапаном, с помощью которого воздух отводится из радиаторов.

  • В 1931 году по распоряжению Госплана было решено использовать воздушные краны на радиаторах для выпуска воздуха из них, а в 1933 году ленинградский инженер Ч.Б. Маевский представил разработанный им герметичный клапан, который открывался крестообразным ключом .Сейчас, как правило, его открывают с помощью ключа или отвертки, но в остальном это устройство остается неизменным по сей день.
  • Данная конструкция представляет собой запорный клапан игольчатого типа, в котором шток перемещается винтом с четырехсторонней головкой, в котором имеется прорезь , поэтому он также регулируется отверткой. Отверстие, куда ввинчивается кран Маевского для чугунных радиаторов 15 мм, похоже на ДУ 15 или? - он расположен в верхней части батареи слева или справа, параллельно термоголовке или верхней трубе подачи.
  • Вы, вероятно, сталкивались с такой ситуацией, когда радиатор имеет разные температуры в разных местах (на одном конце он горячий, а на другом - холодный) или у вас все батареи холодные, и в то же время соседи, которые питаются от одного и того же стояка - жарко . И в том, и в другом случае виновником ситуации являются воздушные пробки, которые чаще всего накапливаются не в трубопроводах контура, а в секциях радиаторов, не пропуская воду, то есть не позволяя охлаждающей жидкости циркулировать по всей поверхности. площадь устройства.
  • Воздух обычно накапливается в нижней части аккумулятора. , где циркуляция охлаждающей жидкости медленная и в старые времена проблема ее удаления решалась с помощью обычного крана, установленного на входе или в чьей-то квартире - воздух выпускался вместе с водой, и СОЖ слился с огромным количеством.

И это было сделано даже тогда, когда клапан уже не был новинкой - благо все ресурсы были бесхозными и мало кто интересовался энергопотреблением охлаждающей жидкости, но теперь они научились считать, и это устройство оказалось быть очень полезным.

Примечание. Следует отметить, что такой клапан не является панацеей, и если вы истекаете кровью, а батарея остается едва теплой, то причина в том, что она засорена и требует промывки.

Виды

Наиболее распространенным во всем мире для систем водяного отопления является ручной клапан, управляемый торцевым ключом или отверткой - его изображение можно увидеть на верхней фотографии. Название (определение) происходит от метода контроля, но это не умаляет его достоинств - механизм достаточно надежен и, при правильной установке, никогда не создает проблем и не вызывает никаких нареканий.

В некоторых случаях требуется установка автоматического крана Маевского, например, там, где обслуживание нагревателей затруднено или вообще невозможно - персонал может просто отсутствовать.

Но с такими устройствами нужно быть очень осторожным, так как они самостоятельно отбирают воздух, вместе с которым выходит вода, поэтому для жилых помещений, общественных зданий, магазинов и офисов это вряд ли приемлемо - лучше всего использовать ручную версию механизма, да и его цена намного меньше.

Устройство

Внешне кран или клапан Маевского очень похож на самую обычную заглушку. Только с немного измененной головкой, так как есть устройство для управления под ключ и отвертка.

Весь воздухоотводчик состоит из двух основных частей - это сам корпус, который ввинчивается в крепежное резьбовое отверстие и клапан, выполненный в виде винта с коническим концом, что хорошо видно на рисунке выше ,

Откалиброванное отверстие выполнено во внутренней части корпуса с обратной стороны - когда винт затягивается, в него входит конус, который забивает проход.

Принцип его работы предельно ясен из механизма: при отвинчивании конического винта проход освобождается, теплоноситель давит воздух и проходит через секции, попадает в отверстие и опускается, конечно, некоторые вода выходит, но даже для автономной системы отопления это не имеет абсолютно никакого значения.

Как пользоваться клапаном Маевского? Фото и принцип работы
Клапан

Маевского предназначен для опускания воздуха из трубопроводной системы, что улучшает циркуляцию горячей воды в системе отопления. Это устройство в народе также называют Маевским краном, и в соответствии с нормативными требованиями ГОСТ это радиальный игольчатый клапан.

Из истории Маевского крана

В последнее время эти типы радиаторов не использовались. Вместо этого они использовали крановые краны обычной конструкции.Это привело к неконтролируемому отбору проб промышленной воды из системы отопления, что потребовало разработки новых устройств, которые позволили бы значительно снизить расход воды. Это устройство и послужило клапаном Маевского.

Причины скопления воздуха

Появление скопления воздуха приводит к тому, что радиаторы становятся хуже от тепла, что, в свою очередь, приводит к некомфортным условиям жизни. Это возможно при:

  • установке новой системы отопления;
  • дренаж воды из трубопроводов и ремонтные работы;
  • установка радиаторов;
  • коррозия на металле трубы;
  • разгерметизация контура.

Необходимость использования Маевского крана

Как уже отмечалось выше, это устройство решает одну из основных проблем системы отопления - удаление воздуха.

Кроме того, с образованием воздуха в этой системе реакции гидролиза воды с внутренними стенками выполнены из металла, что особенно характерно для алюминиевых аккумуляторов, которые изготавливаются без антикоррозийной обработки. В этом случае выделяется водород. Использование Маевского крана позволяет снять эту проблему.

Разновидности клапана (крана) Majewski

Существует 3 основных типа этого устройства.

Вот они:

  • Самый простой Маевский кран ручного типа. Для открытия / закрытия используется специальный ключ.
  • Автоматический клапан Majewski представляет собой цилиндр из латуни, хотя в последние годы производители начали выпускать изделия из хромированной стали, которые имеют более низкую цену, но и более короткий срок службы, поэтому следует выбирать устройство из нержавеющей стали или латунь.В соответствии с национальным стандартом это устройство нельзя считать краном Маевского, поскольку в нем нет игольчатого клапана, вместо которого используется пластиковый поплавок. Тем не менее, оно классифицируется как таковое, поскольку выполняемая им функция соответствует маевскому крану. Когда образуются пузырьки воздуха, механизм приводится в движение и тем самым вызывает открытие устройства.
  • Клапан Маевского со встроенным предохранителем - Последнее устройство необходимо для регулирования давления. Если установленные параметры превышены, активируется кран, и охлаждающая жидкость освобождается, что позволяет избежать гидравлического удара.В основном используется для полипропиленовых и металлопластиковых труб.

Принцип действия

Система отопления должна быть постоянно снабжена охлаждающей жидкостью, для которой в данном случае используется вода. Наряду с этим приходит небольшая порция воздуха. В местах с низкой скоростью воды и одинаковым давлением воздух может накапливаться в трубопроводе и образовывать пузырьки.

Когда накопление воздуха достигает критического объема, возникают воздушные пробки. Принцип работы клапана Маевского заключается в том, что воздух выходит из радиатора с помощью специальных инструментов и приспособлений, в результате чего устраняется воздушный шлюз и система отопления начинает нормально функционировать.

Удаление воздуха из отопительной системы

Перед началом работы с клапаном необходимо удалить все предметы, которые могут помешать работе, а также могут быть повреждены водой, вытекающей из отопительной системы. Под клапаном они заменяют любые сосуды (ведра, кувшины, миски и т. Д.), Чтобы предотвратить проливание воды на пол и стены. Далее гаечный ключ или отвертка вращается против часовой стрелки. Вращение прекращается, как только воздух прекращает выходить из радиатора, что можно судить по появлению шипящего звука.Это принцип работы клапана Маевского.


После того, как произойдет шипение клапана, вам нужно дождаться устойчивого потока и немедленно заблокировать обратное движение отверстия, так как горячая вода может идти.

Использование крана Маевского в отдельных комнатах

Во многих квартирах и домах есть ванная комната, в которой во многих случаях предусмотрен клапан Маевского для полотенцесушителя. Он оснащен ими благодаря тому, что, как и радиатор, полотенцесушитель может быть воздушным. В то же время этот клапан расположен строго вертикально с помощью специального тройника, который позволяет перемещать ось установленного устройства в горизонтальное положение.


Вертикальная система отопления, используемая в многоэтажных домах, предусматривает наличие клапанов Маевского на верхнем этаже, что позволяет отводить воздух из системы отопления не отдельной квартиры, а всего стояка.

В одноэтажных домах горизонтальная система отопления в основном распространена, поэтому кран Маевского лучше устанавливать в верхней части каждого радиатора.

Как использовать клапан Mayevsky

Перед началом спуска воздуха рекомендуется отключить насос, который обдувает охлаждающую жидкость через систему, чтобы воздух накапливался в верхней части радиатора для облегчения его опускания.

Выход воздуха должен быть установлен при монтаже крана Маевского вниз, так как довольно трудно заменить посуду для сбора воды сверху. Потолок и стены могут быть забрызганы, кроме того, люди, которые находятся в комнате, где осушается воздух, могут быть сожжены.

Чтобы облегчить вращение винта, в случае длительного неиспользования его необходимо смазать керосином или специальным c

.
Зачем устанавливать маевский кран в системах отопления

Накопление воздуха в отопительной системе является одной из наиболее распространенных причин нарушения ее работы, поскольку охлаждающая жидкость перестает нормально циркулировать. В результате радиатор не может выполнять свою основную функцию, и эффективность нагрева снижается. Решить проблему поможет специальное устройство - вентиляционное отверстие, которое позволяет быстро развоздушить систему. Сегодня мы рассмотрим, каким может быть ручной и автоматический кран Маевского, как его устанавливать и эксплуатировать.

History tour

Устройство было изобретено более 80 лет назад и, несмотря на простоту его конструкции, все же позволяет легко удалять скопившийся воздух из отопительного контура. Мы объясним вам, что такое Маевский кран и как он помогает в инженерных коммуникациях.

Устройство

В народной среде этот выпускной клапан называют Маевским краном. Так что это предлагается во всех магазинах бытовой техники, и покупатели понимают, о чем идет речь. В то же время кран Маевский по ГОСТ относится к категории клапанов и называется игольчатым радиаторным воздушным клапаном.

В настоящее время предлагается несколько конструкций этого устройства. Таким образом, вы можете выбрать наиболее удобный вариант, учитывая место его установки.

Стандартная конструкция представляет собой изделие, состоящее из двух частей: корпуса

  • ;
  • винт конической формы.

Детали плотно связаны между собой благодаря калибровке, поэтому клапан в закрытом состоянии может надежно удерживать охлаждающую жидкость. На боковой стороне корпуса есть отверстие, предназначенное для выпуска воздуха.

Характеристики и установка

Материал Традиционно изделие изготовлено из латуни, которая не ржавеет и гарантирует его длительное использование.
Как выполнить сброс воздуха Воздух с его помощью можно вывести из системы:
  • откручивая клапан своими руками;
  • с помощью отвертки;
  • специальный ключ ICMA.
дополнительная информация Если система отопления:
  • вертикального типа, состоящая из нижнего приточного и верхнего выпускного патрубка охлаждающей жидкости, вентиляционное отверстие оборудует все приборы, расположенные на верхнем этаже. Их следует подбирать по диаметру и вкручивать в верхние футорки батарейки;
  • горизонтального типа - устройства установлены на каждом радиаторе.

Совет: для полотенцесушителя при использовании бокового соединения в ванной комнате используйте тройник. Он монтируется в вертикальном положении, и отверстие клапана должно быть обращено к стене.

Установка изделий на радиаторы и аналогичное оборудование обязательно необходима, если в системе отопления имеются участки, расположенные ниже верхней оси подключения устройства. В этом положении невозможно удалить воздух естественным путем.

Совет. Обязательно разблокируйте систему сразу после установки.

Мы рекомендуем проводить это мероприятие, когда отопление включено после лета. Позже могут возникнуть локальные проблемы из-за всасывания пузырьков воздуха из охлаждающей жидкости в систему во время ее работы.

Воздух может накапливаться из-за выделения водорода из-за коррозии металлических элементов связи. Например, если алюминиевые радиаторы отопления внутри не были обработаны специальным покрытием, они постоянно выпускают этот элемент в охлаждающую жидкость, когда вступают с ним в химическую реакцию.

Как потратить руку вручную

Инструкция выглядит следующим образом:

  1. Подготовить резервуар для воды.
  2. Поверните вентиляционное отверстие остроумием
.
