Как пользоваться краном маевского на батарее – характеристика и принцип работы. Принцип работы крана Маевского. Принцип работы крана Маевского. Как самостоятельно спустить воздух и как установить кранИнформационный строительный сайт |

Содержание

конструкция, принцип работы, схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Упростить и обезопасить процесс помогает кран Маевского – специальный механизм ручной (автоматической) ликвидации воздуха.

Содержание статьи:

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

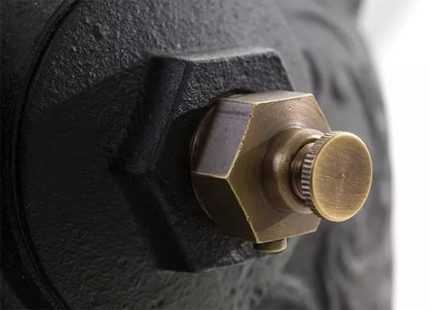

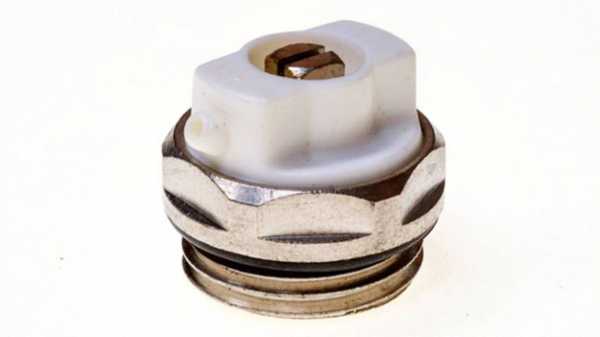

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства. Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

прямые штоковые ручные;
угловые штоковые ручные;
поплавковые вертикальные автоматические.

Ручные и автоматические конструкции несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

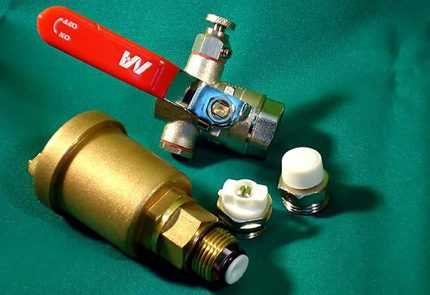

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан. Элементами такого клапана являются:

Корпус металлический.
Шток с резьбой и проходными канавками.
Колпак с каналом для выхода воздуха.
Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

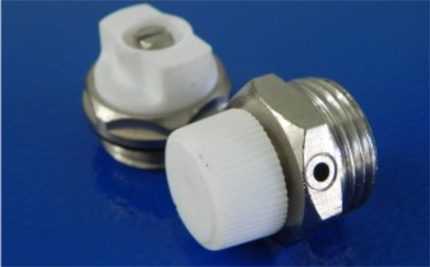

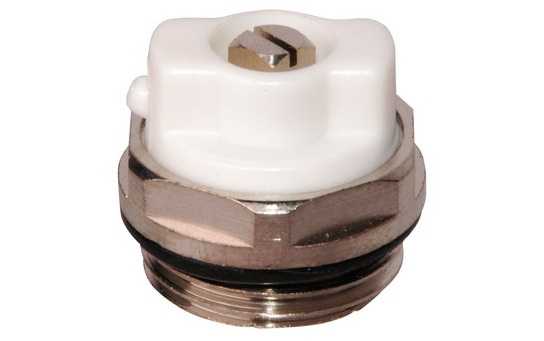

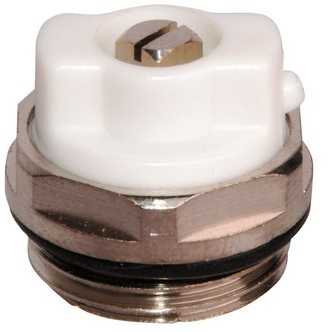

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

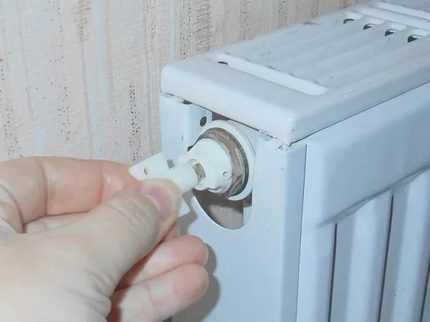

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия. Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

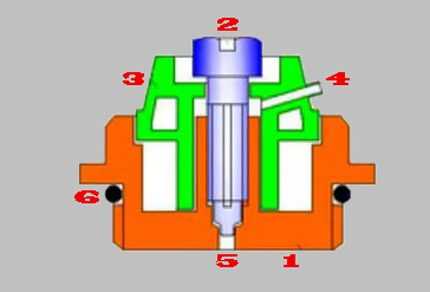

Схема конструкции крана Маевского: 1 – корпус изделия, 2 – шток управления, 3 – капроновая крышка, 4 – выходной канал, 5 – входной канал, 6 – уплотнительное кольцо. Ничего сверхъестественного, напротив – всё просто и понятно

Периодически процедуру повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических кранов Маевского

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

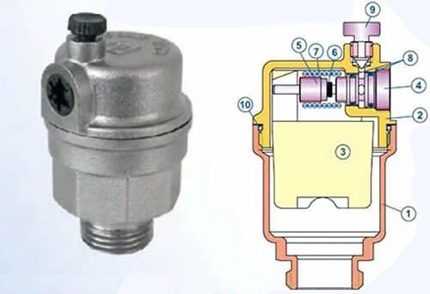

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Как монтируют воздухоотводящий механизм

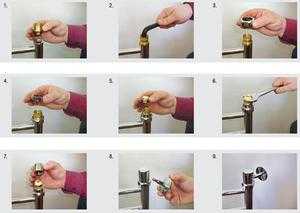

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика	Допустимое значение	Единицы измерения
Давление (рабочее)	10	АТИ
Температура (максимум)	120	ºС
Диаметр прохода	25,4 или 20,0	мм
Диаметр резьбовой части	25,4 или 20,0	мм
Рабочая среда	вода и др. неагрессивные жидкости	—
Срок службы	20 — 25	лет
Класс герметичности	«А»	—

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

Отсечь радиатор от системы запорными вентилями.
Выпустить из батареи примерно 1/3 объёма воды.
Снять прибор с корпуса батареи.
Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

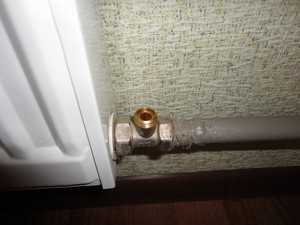

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

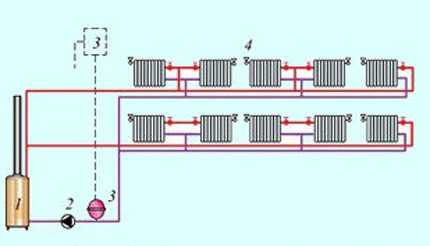

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

все находящиеся в системе батареи отопления;
компенсаторы, байпасы и аналогичные приборы;
регистраторы и змеевики;
трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

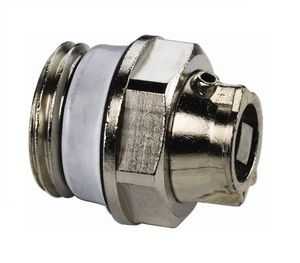

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

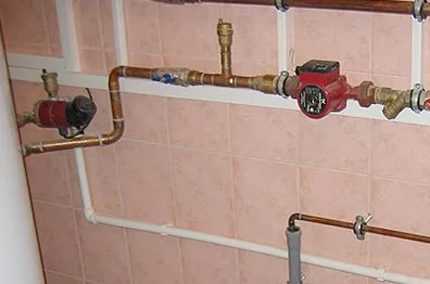

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

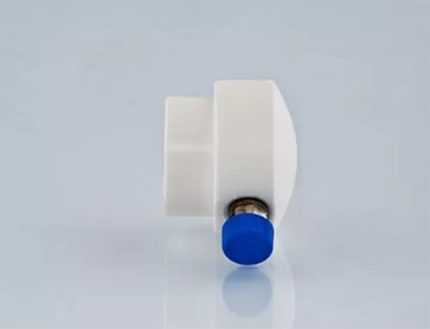

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

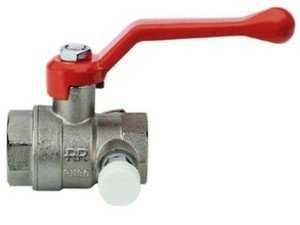

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Выводы и полезное видео по теме

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

sovet-ingenera.com

понятие, условия применения, порядок установки, преимущества использования, видеоматериалы

Довольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.

Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется радиаторным игольчатым воздушным клапаном. В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.

Если не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского — специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители, для сброса воздуха.

Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком, который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию, хотя различие состоит только в диаметре наружной резьбы — ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне — для напольных радиаторов и «аккордов».

Другие способы удаления воздуха из радиаторов отопления подробно описаны здесь: https://teplo.guru/sistemy/udalenie-vozduha-i-vozdushnoy-probki.html

Принцип работы крана Маевского

Устройство крана Маевского довольно простое — конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.

В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.

Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков, которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.

Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.

Установка крана

Современные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.

Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию. Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.

Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.

Особенности эксплуатации и монтажа

После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:

освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
приготовить тазик для воды и отвертку;
отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.

Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.

Нюансы эксплуатации:

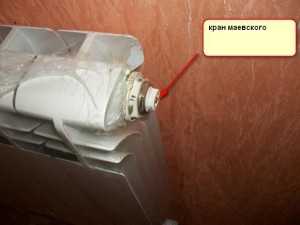

Устанавливается кран Маевского непосредственно на прибор отопления.
Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.

Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.

Преимущества применения крана Маевского

Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид.

При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.

В сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.

Инструкция по очищению системы отопления в частном доме подробно описана в данной статье: https://teplo.guru/sistemy/sposoby-promyvki-otopleniya.html

Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа. Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.

При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.

Применение крана Маевского позволяет значительно сэкономить на отоплении. Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.

Отлично экономить на отоплении позволяют альтернативные источники. Подробнее: https://teplo.guru/eko/alternativnoe-otoplenie-doma.html

Оцените статью: Поделитесь с друзьями!

teplo.guru

как пользоваться и спустить воздух из батареи

Кран Маевского, строго говоря, радиаторный игольчатый воздушный клапан, предназначен для спуска воздуха из системы отопления. Изначально его назначение было в пресечении незаконного и опасного забора теплоносителя жильцами для бытовых нужд. С учетом отсутствия нормального централизованного горячего водоснабжения это была повальная проблема, как в начале прошлого века, так и сейчас, к сожалению. Сейчас кран Маевского больше востребован за счет удобства использования и своих компактных размеров.

Спустить воздух из радиаторов и других частей системы отопления можно с помощью любого запорного вентиля, однако обычный шаровой кран попросту слишком большой и его наличие на каждом радиаторе в доме будет смотреться неказисто, а затраты на их установку слишком велики. Крошечный клапан, только для спуска воздуха, спрятанный в небольшой заглушке, обычно не более одного дюйма в диаметре, куда эстетичнее и практичнее.

Безопасность стоит тоже не на последнем месте. Любой полноценный вентиль обладает слишком высокой пропускной способностью. Оставив вентиль открытым с прошлого сезона, можно серьезно подпортить ремонт в квартире, залив ее водой. С краном Маевского все проще. Его нельзя случайно открыть, так дети не смогут, просто пробегая мимо, устроить потоп. Малое сечение канала ограничит объем вытекаемой воды.

Содержание статьи

Устройство и принцип работы

Конструкция и принцип работы почти полностью описываются в официальном названии крана Маевского. Это игольчатый клапан со штоком в виде конуса, который перекрывает сквозной канал в устройстве. Внутри клапана имеется тонкое отверстие для спуска воздуха, которое открывается, только если начать откручивать шток.

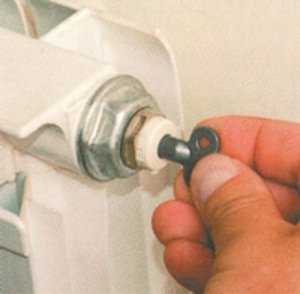

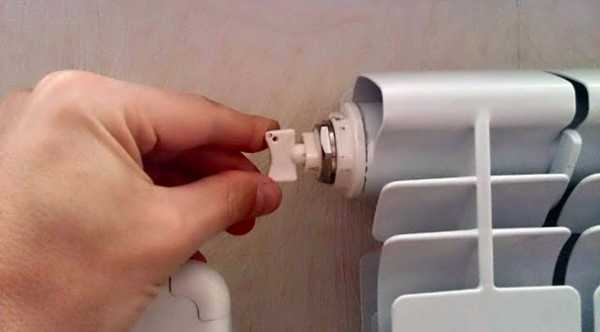

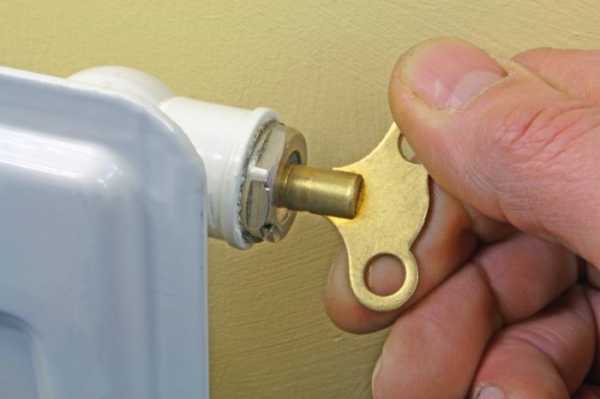

Чтобы открыть воздухоотводчик, потребуется специальный ключ или обычная шлицевая (плоская) отвертка. Выполнив половину или полный оборот, открывается тонкий канал между содержимым радиатора или трубы и внешней средой. За счет высокого давления внутри системы отопления воздух и теплоноситель выпускаются наружу, а не на оборот. Если в месте установки скопился воздух, то в первую очередь выйдет он, а далее уже вода.

Изготавливается кран Маевского из латуни, устойчивой к коррозии, что обеспечивает долгий срок службы. Чаще это заглушка, выполненная с внешней резьбой на ½ или ¾ дюйма, оборудованная игольчатым клапаном.

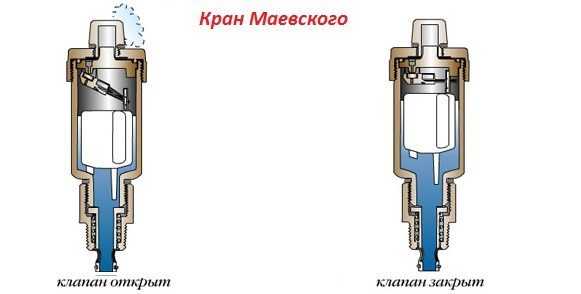

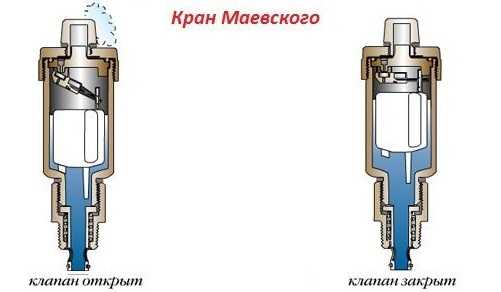

Схема работы автоматического крана

Как пользоваться и как спустить воздух из батареи

Кран Маевского в зависимости от конструкции отопления устанавливается в тех местах, где воздух может скапливаться и создавать препятствие току воды. Во время заполнения отопления новой порцией теплоносителя или в ходе эксплуатации при необходимости следует спускать воздух. Для этого необходимо:

Подготовить любую емкость от 2 литров и более или тряпку, губку, что угодно впитывающее воду. Расположить их непосредственно под выпуском крана Маевского.
Открыть кран так, чтобы было слышно шипение выходящего воздуха.
По выходу всего воздуха, когда пойдет уже только вода, закрыть кран.

Частая ошибка, встречающаяся на практике – постепенно при спуске воздуха начинает подсасываться теплоноситель, и он порциями выходит. Однако это еще не значит, что пора закрывать кран. Определить, что воздуха не осталось, можно лишь, если вода выходит равномерно и без всплесков. Емкость или тряпка помогут как раз справиться с этим незначительным количеством воды, прежде чем можно будет закрывать кран.

Повторить процедуру по спуску воздуха необходимо на всех точках, где установлен кран Маевского. В домах с двумя и более этажами воздух спускается сначала с нижних радиаторов, а после уже с верхних.

Автоматический

Сам по себе кран Маевского не может автоматически выводить воздух, это устройство исключительно для ручного отвода газов. Однако с этим же принципом разрабатываются и выпускаются автоматические воздухоотводчики, чей принцип действия схож с краном Маевского, и они большую часть работы проделывают самостоятельно.

Автоматический воздухоотводчик RVC

В автоматическом воздушном клапане имеется небольшая камера, ориентированная строго вертикально, для накопления воздуха. Внутри камеры имеется поплавок, соединенный жесткой связью с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушного слоя превысит допустимый предел, кратковременно открывается клапан и стравливается воздух. Так как при этом поднимается и поплавок, то клапан быстро возвращается в свое седло и не дает вытекать теплоносителю.

Автоматический газоотвод – обязательный элемент в автономной закрытой системе отопления. В ходе неизбежного процесса коррозии, выделении пузырьков воздуха из воды или в ходе реакции алюминия с водой, если между ними есть прямой контакт, накапливаются газовые карманы, способные перекрыть путь теплоносителю, или стать причиной превышения допустимого давления. Отвод воздуха решает эти проблемы притом без участия жильцов.

Технические характеристики

В продаже имеются краны Маевского под резьбу ¼, ½, ¾ дюйма. Необходимо заранее определить тип посадочного гнезда, которым оборудованы радиаторы, чтобы определить оптимальный размер. Для чугунных радиаторов, а также сварных трубных регистров придется дополнительно просверливать в боковой заглушке или непосредственно в трубе отверстие и нарезать резьбу. Отдельно от крана Маевского продаются готовые заглушки для типовых чугунных радиаторов.

Для удобства пользования современные модели крана Маевского оборудованы ручкой с боковым выпускным отверстием.

Обычный клапан с ручным спуском воздуха устанавливается обычно в горизонтальном положении, автоматический воздушный клапан – строго вертикально, или определяется производителем в случае угловой конструкции.

Установка

Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае с вертикальной схемой подключения радиаторов, как в большинстве многоквартирных домов. Воздух с нижних этажей при достаточном напоре теплоносителя самостоятельно выводится из радиаторов, скапливаясь в верхней части всей системы.

Для горизонтальной разводки оборудовать воздухоотводными кранами следует все радиаторы, так как самостоятельный вывод воздуха затруднен. Если какой-то радиатор станет меньше греть при высокой температуре теплоносителя, значит, пора стравливать воздух.

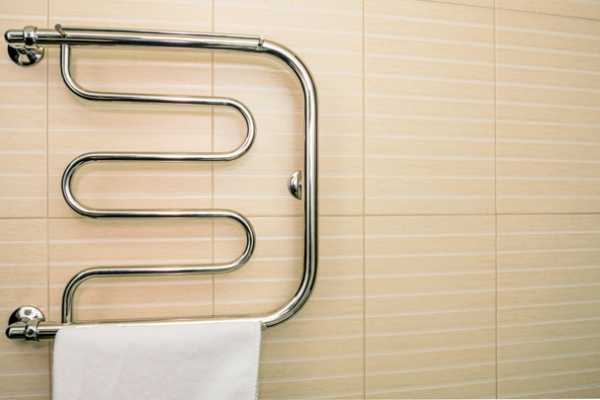

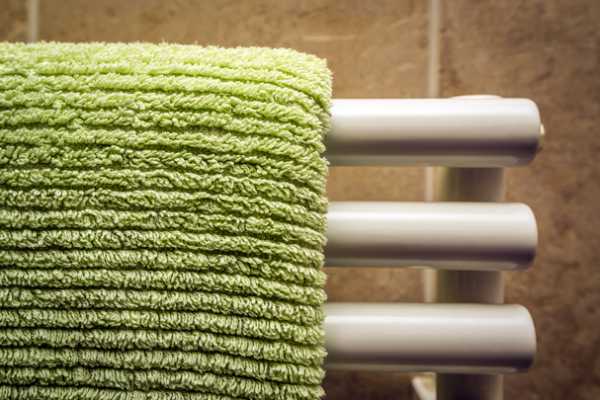

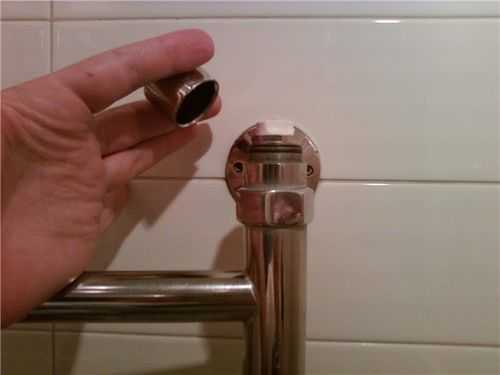

Обязательным является установка крана Маевского на полотенцесушителе, так как большая его часть находится выше уровня радиаторов.

Для системы теплого пола спуск воздуха лучше организовать на коллекторной группе, поднятой над уровнем пола и с помощью автоматического воздухоотводчика, так как подгадать или диагностировать наличие воздуха в данном случае сложно.

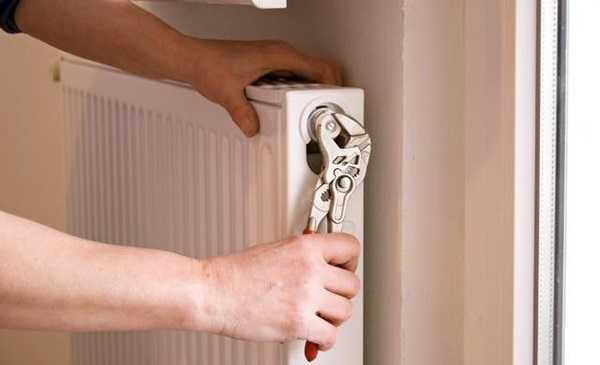

Установка крана Маевского выполняется в межсезонье. Необходимо слить теплоноситель с системы и только после этого приступать к монтажу. У современных радиаторов достаточно открутить заглушку у крайней от точки подключения подачи воды секции и вместо нее прикрутить кран. Для чугунных радиаторов предварительно следует вкрутить заглушку с подготовленным отверстием и резьбой.

Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из отводов которого является воздухоотводчик. Его врезают или вкручивают в верхней точке подключения полотенцесушителя.

udobnovdome.ru

разновидности оборудования, установка и эксплуатация

Содержание статьи

От автора: привет, друзья! Наверняка многие из вас сталкивались с ситуацией, когда батарея внезапно становится холодной. Иногда полностью, иногда — местами. Также бывают случаи, когда батарея в одной комнате становится гораздо холоднее, чем в другой, или же все радиаторы вдруг начинают недовольно шипеть и булькать.

Причина этому всегда одна — образование воздушной пробки в системе. Справиться с этой напастью поможет специальное оборудование — кран Маевского. Причем процедура довольно проста. О том, что такое кран Маевского как спустить воздух с его помощью, и в чем вообще заключается принцип завоздушивания батарей, мы и расскажем в сегодняшней статье.

Причины возникновения воздушной пробки

Для начала разберемся, откуда вообще в закрытом радиаторе берется воздух, да еще в количестве, способном повлиять на работоспособность всей системы. Причин тому может быть несколько:

неправильная процедура подачи отопления в дом. По-хорошему, делаться это должно медленно, а воздух в процессе должен стравливаться неоднократно;
нарушение герметичности какой-либо части отопительной системы. В таком случае воздух попадает в нее постоянно, и единственный выход из этой ситуации — ремонт;
замена радиатора. После удаления старой батареи и установки новой в системе всегда оказывается некоторое количество воздуха. Если его не стравить перед запуском, то он встанет той самой пробкой на пути воды. Это, кстати, самая частая причина возникновения проблемы;
плохое качество самого теплоносителя. Содержание воздуха непосредственно в воде может быть чрезмерно высоким, и со временем все это дело собирается все в ту же пробку.

Самое неприятное последствие подобного явления — это отсутствие обогрева, особенно если проблема возникает посреди зимы. Радиатор отопления просто прекращает функционировать. Но неприятности ограничиваются не только этим.

Например, воздух очень плохо влияет на металл, из которого обычно делаются батареи. В таких случаях высока вероятность возникновения коррозии, которая способна быстро разрушить оборудование.

Другим фактором является разница температур. В результате появления воздушной пробки одна часть трубопровода находится под нагревом, а вторая охлаждается. Подобные перепады, опять же, ведут к разрушению его элементов.

Третья проблема касается подшипников циркуляционного насоса. Их эксплуатация предусматривает наличие воды вокруг. Воздух же провоцирует повышенное трение, поэтому циркуляционный насос может быстро сломаться.

Из вышесказанного становится понятно, что бороться с воздушными пробками необходимо. Проще всего это делать с помощью крана Маевского.

Устройство и разновидности крана Маевского

Источник: housechief.ru

Кран Маевского состоит из нескольких частей:

игольчатый клапан в форме конуса. Когда он закрыт, вода успешно удерживается в батарее. Открытый же клапан выпускает воздух, который успел накопиться внутри системы;
регулировочный винт — деталь, с помощью которой производится открытие и закрытие игольчатого клапана;
четырехгранный ключ — нужен для того, чтобы была возможность повернуть регулировочный винт. Впрочем, за неимением специального девайса можно обойтись и обычной отверткой;
корпус, в который прячется игольчатый клапан. Как правило, он сделан из сплавов с использованием латуни, что придает ему отличные антикоррозийные свойства.

Данные элементы составляют основу конструкции. Но есть некоторые различия, свойственные определенным разновидностям. Вообще, краны Маевского делятся на три группы: ручное оборудование, автоматическое и со встроенным предохранителем. Разберемся подробнее:

ручной представляет собой ту самую простую конструкцию, описанную выше. При необходимости регулировочный винт поворачивается с помощью отвертки или четырехгранного ключа, воздух спускается, затем винт закручивается обратно. Приспособление абсолютно простое и надежное;
в автоматическом кране нет игольчатого клапана, роль этой детали выполняет поплавок, сделанный ил пластика. Системы ручного управления тоже нет, как таковой, но при необходимости все же можно регулировать его работу и вручную. Принцип действия довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, какое количество воздуха собралось в системе. При перемещении он открывает затворник. Через последний и происходит сброс воздуха. Затем поплавок поднимается обратно, тем самым перекрывая соответствующее отверстие;
устройство с предохранителем не только избавляет систему от лишнего воздуха, но и контролирует в ней давление. В случае повышения этого показателя до 15 атмосфер в оборудовании срабатывает специальный клапан, через который происходит стравливание излишков. Оптимально ставить такое устройство на трубы, сделанные из металлопластика или полипропилена, поскольку сами по себе они плохо выдерживают слишком высокое давление.

Чтобы выбрать устройство, наиболее подходящее для вашего случая, необходимо учесть некоторые нюансы, в частности, тип отопления. Если оно централизованное, то имеет смысл ставить только ручной кран Маевского. Как правило, в таких отопительных системах вода очень грязная, поэтому автоматические разновидности оборудования будут либо быстро выходить из строя, либо требовать постоянной прочистки.

А вот для частных домов автоматика прекрасно подойдет, ведь там качество воды в радиаторах совершенно иного уровня. Кроме того, автоматически кран спасет положение в тех случаях, когда его приходится устанавливать в труднодоступное место: например, в нишу, стенки которой не дадут подобраться к винту ручного управления.

Для старых чугунных батарей также существует специальный кран Маевского с ручной системой управления. Но оптимальным вариантом считается установка латунного воздухоотводчика с автоматическим принципом работы. Такие изделия отличаются высокой прочностью и удобством в эксплуатации.

Установка и эксплуатация

Источник: teplodvor.ru

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.

Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

seberemont.ru

принцип работы, как спустить воздух

Во время подпитки системы тепловым устройством вместе с водой в радиаторе оказывается немного воздуха. Зачастую он растворен в жидкости, но в зоне с невысоким давлением собирается в трубе. Так образуется «воздушный затор», если его не спустить, то он создает серьезные помехи для циркуляции теплой воды по сети. Отопительная система при подпитках не всегда может вытеснить эти пробки при помощи воды.

Устройство крана Маевского – ручной воздухоотводчик, который улучшает процесс работы отопительной системы. Например, часто происходит, что часть сети греет плохо или не греет совсем, хотя котел работает на полную мощность. Это происходит вследствие завоздушивания батареи, поэтому в нее не попадает теплая вода. Чтобы спустить воздух из системы, нужен кран Маевского, его технические характеристики и простой принцип работы, позволяют без труда решить данную проблему.

Длительное время применяли простые водопроводные краны с целью спустить воздух из сети, которые также использовались, чтобы делать забор теплой воды из батарей для бытовых потребностей. Для закрытой системы отопления такие действия недопустимы. Кран Маевского позволил поменять ситуацию, пользоваться ним очень легко, но забирать воду из батареи при этом устройстве трудно.

Важно! В инструкции и нормативных документах, где описывают принцип работы и технические характеристики устройства, название «кран Маевского» не встречается, вместо этого пишут — «радиаторный игольчатый воздушный клапан».

Устройство разных моделей

Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:

Прочного корпуса, для изготовления которого используется латунь;
Игольчатый клапан из стали;
Кожуха из пластика.

В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.

Ручной кран подходит для всех радиаторов и любого полотенцесушителя.

Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.

Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.

Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.

Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.

Совет! Если упали температурные показатели радиаторов, а в системе высокая температура, то это свидетельствует, что образовался воздушный затор. Чтобы развоздушить систему, иногда ее можно не открывать. Если на термостате выставить максимальную температуру, то воздух выведет водяной поток большой скорости, чего и планировалось достичь.

Устройство автоматического воздухоотводчика

Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.

Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.

Прибор с предохранительным клапаном

Это уже немного усложненный вариант модели ручного управления. Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.

Использование крана Маевского

h3_2

Пользоваться прибором достаточно просто. Самые простые открываются вручную, а более сложные устройства выводят излишки воздуха сами. Автоматический кран Маевского устанавливают в больших магистралях, где накапливается очень много воздуха. Ручному устройству развоздушить такую сеть трудно, но для частного дома или квартиры ручной прибор подходит отлично.

Прежде чем приступить к работе с проблемным радиатором, необходимо убрать ценные вещи и ковры, которые находятся вблизи, приготовить емкость для воды и ключ. Если прибор установлен в сети с принудительной циркуляцией, необходимо выключить насос, иначе воздух не сможет подняться вверх к радиатору.

Чтобы открыть клапан, необходимо установить ключ в специальную резьбу, и не спеша прокручивать его против часовой стрелки. Прекратить вращения необходимо тогда, когда будет слышно шипение воздуха, который выходит из батареи. Когда воздух перестанет выходить из батареи и поступит вода, начинают осторожно закручивать кран. Ключ при этом поворачивают по часовой стрелке. Если вода течет из батареи с воздушными пузырями, то подставляют емкость, и не закрывают кран, пока вода не начнет выходить без воздушных пузырей.

Важно! Если все действия были проделаны правильно, а температура на радиаторе не поднялась, то, вероятнее всего, батареи засорились. Своими силами сделать очистку достаточно трудно, поэтому стоит обратиться к специалисту.

Монтаж крана Маевского

Установить кран Маевского можно самостоятельно, главное – не ошибиться с размером устройства. Такие краны бывают с резьбой 1 дюйм, ¾ дюйма и ½ дюйма. Ставят кран на радиаторы в верхней части, на стороне, которая противоположна подаче воды. Перед установкой из сети необходимо спустить воду. В пробке радиатора нужно открутить заглушку и на ее место установить кран. Устройство оснащено уплотнительными резиновыми кольцами, но для надежности лучше сделать обмотку. Для улучшения герметизации на резьбу наматывают ФУМ-ленту или льняное волокно.

Кран необходимо устанавливать таким образом, чтобы отверстие располагалось на стороне, не прилегающей к стенке. Иначе при заборе воздуха невозможно будет поставить емкость для сбора воды.

В старых чугунных батареях перед установкой устройства придется сделать предварительную подготовку:

Высверлить вверху в заглушке отверстие;
Сделать резьбу;
Прикрутить устройство.

Ставить автоматический кран на чугунных радиаторах в центральных системах отопления не советуют. Вода в таких магистралях, как правило, очень грязная и устройство придется постоянно чистить. В таких сетях очень часто образуются воздушные пробки и происходят гидравлические удары мощностью до 15 атм. В таких случаях потребуется установка автоматического устройства, которое сможет выдержать температуру до 150 °C.

Важно! При использовании прибора для вывода воздуха, нельзя чтобы поблизости батареи находился открытый огонь. С воздухом часто выходят горючие газы, что может стать причиной пожара. Также нельзя оставлять кран Маевского в открытом положении. Такой принцип работы не допускается, так как это приведет к выходу из строя батареи или полотенцесушителя.

Монтаж воздухоотводчика на полотенцесушитель

У полотенцесушителя с подключением внизу для крана предусмотрено специальное отверстие. Но полотенцесушитель с подключением сбоку нужно будет немножко дорабатывать. На подводку устанавливается металлический тройник с резьбой подходящего диаметра, а крановое отверстие выхода должно быть развернуто от стенки.

Монтаж крана Маевского позволяет снизить расходы на отопление, так как прогрев помещения будет осуществляться равномерно и без перерыва.

domotopim.ru

принцип работы и особенности монтажа

Устройство крана

Очень часто из-за скачков давления теплоносителя внутри замкнутой системы отопления скапливается воздух. Он становится пробкой, которая мешает нормальной циркуляции горячей воды. Решить эту проблему помогает автоматический кран Маевского. При помощи него стравляется воздух, и увеличивается эффективность отопительной коммуникации. Так что это устройство используется повсеместно при монтаже радиаторов. При этом оно имеет довольно простую конструкцию.

Как устроен кран Маевского?

Для того чтобы понять принцип работы крана Маевского, необходимо детально рассмотреть его конструкцию. Специалисты называют его игольчатым воздушным клапаном. Это название раскрывает суть технического устройства. В продаже есть несколько разновидностей воздушных клапанов. Классическая модель состоит из металлического корпуса и винта канонической формы. Оба элемента очень плотно прилегают друг к другу, что позволяет надежно удерживать теплоноситель внутри системы.

Для изготовления воздушных клапанов чаще всего используется латунный сплав, демонстрирующий высокую коррозийную устойчивость. Из латуни изготавливается сам корпус, поверх которого может быть пластиковый кожух, а внутри располагается стальной игольчатый затворник. Разные производители выпускают разные модели подобных устройств. У одних пластиковый корпус вращается по горизонтали, у других отверстие вращающегося корпуса располагается прямо на грани гайки игольчатого клапана.

Внутреннее устройство определяет принцип работы. Установка крана Маевского производится в пробке-заглушке радиатора или в наивысшей точке отопительной системы. Внутри располагается игольчатый клапан, который передвигается внутри рабочей плоскости, а в действие его приводит запорный винт. Положение запорного винта регулируется вручную либо специальной крестовой отверткой.

Некоторые производители прилагают к своим изделиям четырехгранный ключ, который значительно упрощает регулировку крана. Им удобно пользоваться там, где рукой и отверткой до пускового клапана добраться невозможно. Ведь иногда радиаторы устанавливаются в глубоких нишах или труднодоступных углах комнаты.

Принцип действия воздушки позволяет понять, для чего нужен кран Маевского. При помощи него из системы отопления удаляется воздушная пробка. Подобное устройство специалисты рекомендуют устанавливать на каждой системе отопления. Причем в вертикальной, где подача теплоносителя осуществляется снизу вверх, игольчатый воздушный клапан можно располагать только на отопительных приборах верхних этажей. При горизонтальной разводке кран Маевского целесообразно поставить на каждой батарее. Подробная инструкция, описанная ниже, расскажет, как это сделать.

Монтируется это устройство и на полотенцесушителях. Оно располагается в строго вертикальном положении при помощи специального тройника, чтобы стравливаемое отверстие смотрело в противоположную сторону от стены.

Когда необходимо развоздушивание?

Положение клапана

Развоздушивание необходимо в нескольких случаях:

Сразу после монтажа отопительной системы. В радиаторах после установки всегда остается воздух. И даже высокое давление в замкнутой системе не сможет пробить воздушную пробку.
Подобная работа проводится перед первым запуском отопительной системы после лета. Дело в том, что в воде всегда находятся пузырьки воздуха, которые имеют свойство скапливаться в самой высокой точке системы.
Причиной появления воздуха могут стать и коррозийные процессы, протекающие внутри системы отопления. Они провоцируют образование водорода. Особенно интенсивно этот процесс происходит внутри алюминиевых радиаторов. Если их внутренняя начинка на обработана специальным антикоррозийным покрытием, алюминий, контактируя с теплоносителем, запускает химические реакции. Их результатом становится скопление водорода, которое обязательно нужно стравливать, открывая периодически игольчатый клапан.

Что нужно сделать перед проведением работ?

Установка на радиатор

Стравить воздух вручную не так уж сложно. Для этого необходимо:

Поставить под клапан глубокий тазик и положить возле себя половую тряпку.
Против часовой стрелки, используя отвертку или специальный ключ, повернуть устройство на один оборот. Эта операция позволит выпустить струю воздуха. Если его внутри батареи скопилось очень много, можно открыть кран в полтора оборота. Оставить в таком положении клапан нужно до тех пор, пока весь воздух не выйдет из системы.
После того как характерное шипение воздуха закончится, клапан можно закрывать. Сделать это необходимо настолько плотно, как только возможно.

Обратите внимание! Если в системе отопления используются циркуляционные насосы, их на время стравливания воздуха лучше отключить. В противном случае вместе с воздухом вырвется наружу и теплоноситель. Он зальет всю комнату, но при этом проблема воздушной пробки останется.

В последнее время в продаже появились автоматические краны Маевского. Они позволяют отказаться от стравливания воздуха в ручном режиме.

Чем автоматический клапан отличается от обычного?

Автоматический спуск воздуха

Главное преимущество автоматического устройства заключается в том, что оно не нуждается в каком-либо обслуживании. Корпус автоматического клапана похож на короткий цилиндр. Он тоже выполнен из прочного металла в латунном или хромированном исполнении. Но внутри него расположен не игольчатый затворник, а пластмассовый поплавок.

Именно он в зависимости от нахождения воздуха перемещается внутри корпуса и открывает или закрывает затворник. Последний плотно прилегает к отверстию в верхней части корпуса благодаря наличию штока с пружиной.

Обратите внимание! Все автоматические модели имеют формы для отвертки или специального восьмигранного ключа, которые помогают открывать устройство в принудительно ручном режиме. Такая конструктивная особенность позволяет стравливать воздух в том случае, если автомат по каким-то причинам перестает работать.

Если в системе циркулирует теплоноситель сомнительного качества, краны Маевского очень быстро забиваются, так что приходится их часто чистить или ремонтировать. Для того чтобы упростить эти процессы, специалисты рекомендуют доукомплектовывать устройство отсекающим клапаном. Он вкручивается на батарею до установки крана Маевского.

Как устанавливается воздушный клапан?

Место монтажа

Описываемые сантехнические приспособления можно устанавливать самостоятельно, не прибегая к помощи сантехников. Главное — правильно подобрать необходимый диаметр устройства. Кран монтируется на батарею с противоположной стороны от места входа теплоносителя.

Перед тем как начать работу, воду из радиаторов необходимо полностью слить. Затем снять заглушку и вместо нее вкрутить кран Маевского. У него есть специальные резиновые кольца, которые обеспечат герметизацию стыка. Но специалисты рекомендуют обязательно использовать дополнительно и ФУМ-ленту.

В современных отопительных приборах, выполненных из алюминия, стали или биметалла, уже предусмотрены отверстия под описываемые устройства, поэтому их монтаж производится довольно просто. Воздушный клапан устанавливается таким образом, чтобы отверстие, через которое стравливается воздух, находилось с противоположной от стены стороны и смотрело вниз от радиатора.

Можно ли устанавливать кран Маевского в чугунные радиаторы?

Многих интересует вопрос — можно ли устанавливать кран Маевского в чугунные радиаторы? Ответить на наго однозначно очень сложно. Конечно, с технической стороны тут нет ничего сложного. Для его монтажа опытные сантехники высверливают в верхних заглушках отверстие, делают в них резьбу, а затем вставляют воздушный клапан.

Ручная работа

Но работает устройство в таком случае неэффективно, поэтому его применение ставится под сомнение. А все потому, что плохое качество теплоносителя приводит к частым засорениям воздушного клапана. При функционировании центральной системы нередко случаются гидравлические удары, сила которых иногда достигает 15 атмосфер. Резьбовой клапан может не выдержать такого сильного давления.

Поэтому для стравливания воздуха в чугунных радиаторах целесообразно устанавливать не краны Маевского, а автоматические воздухоотводчики марки «ОМЕС» или «МС-140». Они специально разработаны для подобных целей, а их технические характеристики полностью соответствуют особенностям функционирования центральных отопительных систем.

Обобщение по теме

Как показывает практика, монтаж крана Маевского не требует много сил и времени. Подобное сантехническое устройство стоит недорого, но оно заметно увеличит эффективность системы отопления и значительно упростит процесс ее эксплуатации. Использовать воздушные клапаны можно и в автономных, и в центральных системах. Главное — подобрать правильную модель.

устройство, принцип работы, виды, особенности установки и ухода за ним

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

винта конической формы;
корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями. Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрены отверстия для установки крана, что упрощает работу. Если в батарее установлена заглушка другого типа, без отверстия для воздухоотводчика, ее можно заменить. Кран нужно монтировать таким образом, чтобы отверстие находилось на стороне, противоположной от стены, было направлено немножко вниз. Это позволит при стравливании воздуха подставить емкость и аккуратно собрать воду. Выбор ручного или автоматического воздухоотводчика зависит от личных предпочтений и особенностей системы отопления.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее:

для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке, нарезать резьбу, затем вкрутить воздухоотводчик;
устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать. Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
в центральных системах отопления порой наблюдаются гидравлические удары, силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью, в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.

Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.

Эффективность крана Маевского (видео)
