Как пользоваться психрометрическим гигрометром – инструкция по применению. Как пользоваться гигрометрами психрометрическими ВИТ-1 и ВИТ-2

Содержание

инструкция по применению. Как пользоваться гигрометрами психрометрическими ВИТ-1 и ВИТ-2

Поддержание хорошего самочувствия зависит в том числе от правильно подобранных соотношений температуры и влажности, что позволяет поддерживать необходимый микроклимат в помещении. Контроль данных параметров можно осуществлять с помощью специальных приборов, называемых термометром и гигрометром. Последний используется с целью вычисления относительной влажности воздуха, но с помощью него можно определять и температуру. В данной статье рассмотрим инструкцию по применению гигрометра психрометрического ВИТ-1.

Понятие о данном типе устройств

Функционирование гигрометра психрометрического ВИТ-1 базируется на том, что в этом устройстве предусмотрено два термометра, на основании показаний которых рассчитывается разница. Один из них является сухим, а второй — влажным.

Температура окружающей среды измеряется постоянно, при этом один из термометров все время находится в дистиллированной воде, в связи с чем эти два устройства показывают разную температуру. Разность, образующаяся между данными этих двух приборов, составляет один из параметров, составляющих относительную влажность.

К основанию гигрометра прикреплены термометры, питатель, заполненный дистиллированной Н2О, специальная психрометрическая таблица, по которой и определяют относительную влажность.

Меры безопасности

Начнем рассмотрение инструкции по применению гигрометра психрометрического ВИТ-1 с рассмотрения тех мер, которые позволят избежать опасностей при работе с данным устройством. Во время монтажа и эксплуатации прибор не должен подвергаться резким ударам; нельзя протирать различными химическими жидкостями шкалы термометров и психрометрическую таблицу; перегревать термометры свыше 45оС, что может привести к разрушению их резервуаров.

Гигрометры психрометрические ВИТ-1 и ВИТ-2 отличаются в данном случае по температуре нагрева, для последнего устройства она не должна превышать 60оС. Также оно вместо дистиллированной воды содержит толуол, который при разрушении составляющих устройств гигрометра необходимо удалять горячей водой с СМС, поскольку он представляет собой токсичное и огнеопасное вещество.

Подготовка к работе

Инструкция по применению гигрометра психрометрического ВИТ-1, как и любого другого прибора, включает данный обязательный раздел.

Эта подготовка должна начинаться с распаковки устройства с целью сопоставления комплектности с паспортом. Питатель гигрометра психрометрического ВИТ-1 снимается с основания, после чего наполняется дистиллированной водой. Эта процедура осуществляется путем погружения питателя в емкость с водой, причем запаянный конец должен быть направлен вниз.

Затем возвращаем его на место и размещаем так, чтобы от резервуара термометра до открытого конца питателя было не меньше 2 см, при этом фитиль не должен касаться последнего. При переводе питателя в рабочее положение водой из питателя смачивают фитиль и резервуар влажного термометра.

Гигрометр размещается на уровне глаз смотрящего на него. Установка производится на ровном месте, без вибраций, рядом не должно быть различных источников холода и тепла, которые создавали бы разницу температур между основным и запасным резервуарами более 2о

С.

При использовании данных психрометрической таблицы, которая крепится к основанию гигрометра, необходимо поддерживать определенную скорость аспирации потоков, омывающих прибор. Ее измеряют перед определением относительной влажности при помощи анемометра крыльчатого У5. Полученные значения округляются до десятых. Относительную влажность определяют после установления показаний термоустройств, составляющих основу гигрометра.

Работа

Рассмотрим инструкцию по эксплуатации гигрометра психрометрического ВИТ-1.

Осуществляют снятие показаний по двум термометрам. Шкала в точке отсчета должна быть прямолинейной по отношению к глазу смотрящего. Дышать на данные устройства во время отсчетов нельзя. Сначала определяют десятые доли градусов, а потом — целые.

Температуру определяют с точностью до одной десятой градуса, прибавляя к определенным показаниям поправки из паспорта на прибор путем их сложения. Рассчитывают разницу между этими показателями. По психрометрической таблице на пересечении температуры по сухому устройству и полученной разнице определяют относительную влажность.

Если в паспорте нет поправок или полученной разницы температур, то проводят линейное интерполирование по соседним значениям.

Таким образом, мы рассмотрели, как пользоваться гигрометром психрометрическим ВИТ-1.

Возможные неисправности и меры по их устранению

Инструкция гигрометра психрометрического ВИТ-1 включает и такой раздел. В составе данного прибора есть стеклянные изделия, поэтому его нельзя ударять и ронять. Если питатель разрушается, он подлежит замене новым, при этом остатки старого должны быть полностью удалены. Если появляются разрывы жидкости в термометрах, их устраняют согласно паспорту.

Обслуживание прибора

Питатель должен всегда быть наполнен дистиллированной водой. Ее доливают либо после выполнения измерений, либо не менее чем за полчаса до их выполнения.

Можно применять кипяченую воду с экспозицией не менее 15 минут. Ее заливают в питатель, предварительно охладив до комнатной температуры.

Фитиль увлажненного устройства должен быть чистым, влажным и мягким постоянно. По мере загрязнения он подлжежит замене. Перед этой процедурой удаляется старый фитиль, а резервуар протирается тампоном, который предварительно смачивают в теплой воде. Новый фитиль должен иметь длину 6 см. Он смачивается в одной из тех вод, которые перечислены в начале раздела, после чего натягивается на резервуар с таким расчетом, чтобы над ним конец завязанного фитиля был не менее 0,7 см. Его затягивают над оговоренным выше устройством петлей из ниток с завязыванием последних. Еще одной петлей завязывают фитиль под резервуаром, причем его нужно постоянно поправлять, чтобы резервуар облегался плотно. Петля затягивается так, чтобы обеспечить капиллярное смачивание ткани.

Новый фитиль может быть изготовлен из различных тканей с предварительной подготовкой - со стиркой в содовом растворе, с кипячением и полосканием. Затем его сшивают, в зависимости от диаметра резервуара, машинным швом с высотой после обрезки, не превышающей 1,5 мм.

Первичная поверка прибора осуществляется при выпуске с завода, далее — 1 раз в два года.

В заключение

В данной статье представлена инструкция по применению психрометрического гигрометра ВИТ-1. Этот прибор можно эксплуатировать при температурах от -5 до +25 градусов. Относительную влажность определяют по психрометрической таблице, на пересечении показаний сухого термометра и разницы между сухим и мокрым.

fb.ru

Инструкция по применению ВИТ-1 , ВИТ-2

Как пользоваться гигрометром психрометрическим ВИТ-1.

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.1. При работе с гигрометром запрещается:
-подвергать гигрометр сотрясению и резким ударам как при монтаже, так и при эксплуатации;
-протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;
-перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

1.2. При разрушении капилляров термометров термометрическая жидкость (толуол) удаляется с окружающих предметов горячей водой с любыми моющими средствами.

Толуол токсичен, огнеопасен.

2. ПОДГОТОВКА К РАБОТЕ

2.1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.



2.2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
2.3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.

* Внимание! Перед установкой питателя в рабочее положение смочите фитиль и резервуар «увлажнённого» термометра водой из питателя.
2.4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны
отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.

2.5. Психрометрическая таблица, установленная на основании гигрометра,

действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Cкорость аспирации указана на таблице.

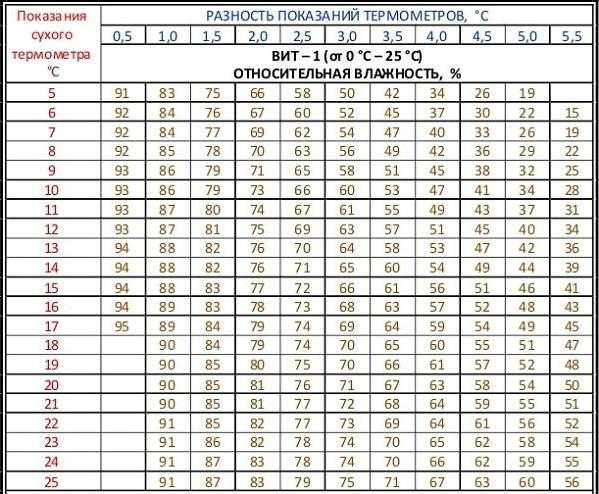

Полная психрометрическая таблица для гигрометра исполнения ВИТ-1.

2.6. Перед измерением относительной влажности желательно измерить скорость аспирации непосредственно под гигрометром.
Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Порядок проведения измерений – в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.

2.7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра.
Минимальное время выдержки гигрометра в измеряемой среде 30 мин.

3. ПОРЯДОК РАБОТЫ

3.1. Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне мениска жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
3.2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.

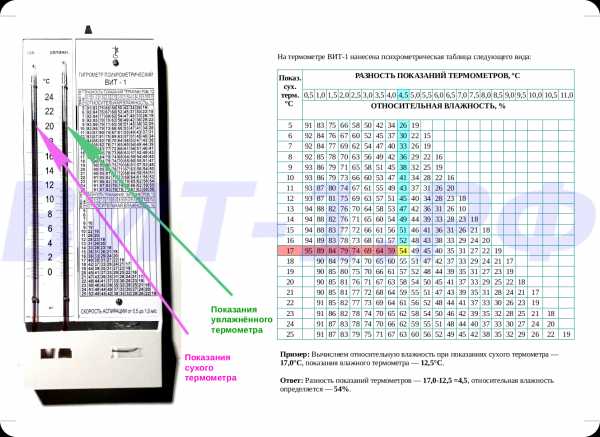

Пример расчёта относительной влажности психрометром ВИТ-1

3.3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.
3.4. При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
3.5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.
3.6. При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование.

При отсутствии в таблице температуры по «сухому» термометру для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.
3.7. Пример определения относительной влажности интерполированием:
3.7.1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.
3.7.2. При увеличении Тс – Тв на 0,5°С относительная влажность уменьшается на 4,0% поэтому увеличение Тс – Тв.на 0,1°С уменьшит
относительную влажность на 0,1х4,0/0,5 = 0,8%. 49,0 – 0,8 = 48,2%.
3.7.3. Принимаем относительную влажность = 48%.

Устройство и принцип действия гигрометра ВИТ-1 (видео)

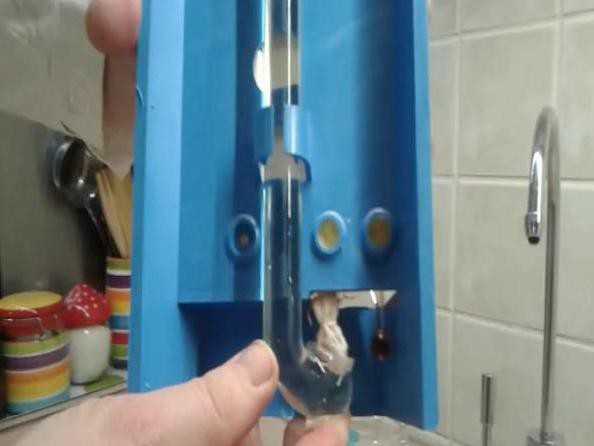

Простой способ залить воду в питатель гигрометра психрометрического ВИТ-1, ВИТ-2 или ПБУ.

vit1.ru

Гигрометр психрометрический вит 1 и вит 2, как ими пользоватся

Содержание страницы

Прибор предназначен для измерения относительной температуры и влажности воздуха. Принцип действия, основан на соотношении показаний, в разности увлажненного и сухого термометров, в зависимости от состояния воздушной среды. Состоит из температурной шкалы и двух капиляров. Конец одного из капилляров опускается в стеклянную колбу, а основание второго капилляра обматывается фитилем из ткани. Каждый психометрический гигрометр ВИТ оснащается специальной таблицей. Таблица позволяет на основе разности показаний температуры, вычислить относительную влажность воздуха.

Гигрометр психрометрический ВИТ-1

Применяется для измерений влажности воздуха в условиях с более низким температурным режимом. С помощью данной модели можно выполнять измерение в температурном диапазоне от -5 до +25 °С. широко применяется в жилых помещениях и на производстве, складских помещениях, тепличных и птицеводческих хозяйствах.

С подробным обзором гигрометра ВИТ-1 можно ознакомится на странице http://echome.ru/psixrometricheskij-gigrometr-vit-1.html.

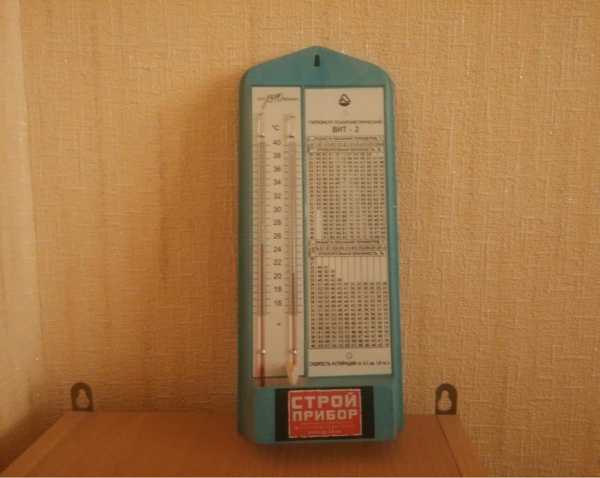

Гигрометр психрометрический ВИТ-2

Корпус данной модели гигрометра выполняется из пластика, а вместо жидкости в капилляры заливается толуол. Диапазон измеряемой температуры колеблется в рамках 20- 40 °С, а диапазон измерения влажности- от 20 до 90%. Отличается невысокой стоимостью, простым процессом эксплуатации, широким охватом значений влажности воздуха.

С подробным обзором гигрометра ВИТ-2 можно ознакомится на странице http://echome.ru/psixrometricheskij-gigrometr-vit-2.html.

Как пользоваться психрометрическим гигрометром

1. Вначале снимаются показания по «увлажненному» и «сухому» термометрам.
2. С точностью до 0,1 В°С определяется температура по термометрам. При этом вводятся отмеченные показания, которые указываются в паспорте.
3. Разность температур по «увлажненному» и «сухому» термометрам вычисляется, и вводятся поправки посредством алгебраического сложения.
4. Определяется относительная важность воздуха согласно психометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометру.

Скачать более детальную инструкцию можно нажав по кнопке по этой ссылке (документ в формате .pdf)

Каждый желающий может приобрести психрометрический гигрометр ВИТ для личного пользования. Так как влажность является очень важным показателем, влияющим на самочувствие людей, врачи рекомендуют уделять внимание ее уровню в комнатах, используя соответствующие приспособления.

echome.ru

Гигрометры психрометрические типа ВИТ. Особенности использования и различия модификаций – Лабораторное оборудование: обзоры, сравнения, рекомендации

Гигрометры типа ВИТ предназначены для контроля температуры и влажности окружающей среды различных помещениях. Часто такие приборы применяются в лабораториях, медицинских учреждениях, складах, пищевых предприятиях и других организациях.

Существует два вида психрометрических гигрометров: ВИТ-1 и ВИТ-2. Первая модификация используется, как правило, в складских помещениям, температура воздуха в которых не превышает 25 градусов. Для помещений, в которых температура воздуха варьируется в пределах 20-40 градусов используется модификация ВИТ-2. В неотапливаемых помещениях с температурой ниже 0 градусов, психрометрические гигрометры использовать нельзя, т.к. вода, смачивающая один из термометров, замерзнет и прибор может выйти из строя (может лопнуть стеклянный резервуар с водой).

Основные характеристики гигрометров ВИТ

Модель ВИТ-1 ВИТ-2
Диапазон измерения относительной влажности, % 20-90 20-90
Температурный диапазон, при котором измеряется влажность, гр.С. 5-25 20-40
Диапазон измерения температуры (сухой и влажный термометры), гр.С. 0-25 15-40
Цена деления шкалы термометра, гр.С. 0,2 0,2
Абсолютная погрешность термометров, гр.С. +/- 0,2 +/- 0,2
Габаритные размеры, мм 325х120х50 325х120х50

В основе прибора два жидкостных термометра со шкалой от 0 до 25 гр.С (для ВИТ-1) и от 15 до 40 гр.С (для ВИТ-2). Ртуть в термометрах не используется, а в качестве термометрической жидкости применяется окрашенный в красный цвет толуол. Один из термометров смачивается дистиллированной водой при помощи матерчатого фитиля, погруженного в специальный стеклянный резервуар (питатель). Стеклянный резервуар крепиться с помощью зажимов во внутренней части прибора и должен быть всегда заполнен дистиллированной водой. Следует следить за уровнем воды в питателе, вода со временем испаряется и ее необходимо доливать.

Справа от термометров располагается таблица, по которой определяется относительная влажность воздуха в % с использованием значений разности между показаниями сухого и смоченного термометра. Такая же таблица имеется в паспорте, который в обязательном порядке прикладывается к прибору. Ниже будет описан пример расчета влажности с помощью психрометрического гигрометра.

На первый взгляд может показаться, что определить влажность с помощью психрометрического гигрометра очень сложно и для этого требуются определенные знания. Такое заблуждение вызывает внешний вид прибора, большая таблица со множеством значений, два термометра и стеклянный резервуар, который должен быть заполнен водой. Однако, инструкция по работе с гигрометрами ВИТ крайне проста. Для начала нужно заполнить резервуар (питатель) водой, желательно использовать дистиллированную воду, но можно и заполнить обычной, очищенной с помощью бытовых фильтров, воду.

Для заполнения питателя, его необходимо снять с прибора (крепится он на пластиковых защелках), и погрузить запаянным концом вниз в емкость с водой. Такой способ заполнения описан в инструкции, но на мой взгляд, удобней использовать обычную промывалку (пластиковую банку с трубкой). Можно придумать и другой способ, главное, чтобы питатель был полностью заполнен водой. После наполнения, питатель устанавливается на прежнее место таким образом, чтобы от нижнего края термометра до открытого конца питателя было не менее 2 см. Матерчатый фитиль, надетый на термометр, необходимо опустить в открытый край питателя, чтобы он постоянно смачивался водой и не касался краев питателя. Звучит, наверное, несколько сложно, но на деле это займет не более пары минут и не должно доставить никаких трудностей.

После установки питателя, прибор вешается на стену в вертикальном положении, выдерживается не менее 30 минут, после чем снимаются показания сухого и увлажненного термометров. Из-за того, что вода с влажного фитиля испаряется, происходит его охлаждение, поэтому показания увлажненного термометра, будут ниже, чем сухого. Значение влажности определяется по таблице, расположенной на самом приборе и в руководстве по эксплуатации. Искомое значение, будет находиться на пересечении значений показания сухого термометра и разницы в показаниях сухого и влажного термометра. Например, при температуре воздуха 26 гр.С, разница в показаниях составляет 10 гр.С, находим в таблице эти значения, и получаем, что влажность воздуха составляет 29%. Чем ниже значение влажности, тем больше разница в показаниях термометров. В данном случае определение проводилось в холодное время года с работающими отопительными приборами в помещении. Такое значение влажности считается низким. Для помещений нормальная влажность, как правило, составляет 40-60%.

Есть определенные нюансы по округлению значений и внесению поправок, они описаны в руководстве по эксплуатации прибора.

Несмотря на всю простоту использования гигрометров, есть одна особенность, на которую многие не обращают внимание. Дело в том, что значения, указанные в таблице на приборе, актуальны при скорости аспирации 0,5-1,0 м/с, т.е. с такой скоростью должен обдуваться увлажненный термометр. В руководстве по эксплуатации по этому поводу есть отдельный пункт: «4.7. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого». Но даже без использования анемометра (прибора для измерения скорости ветра) всем понятно, что в помещении не может быть (за редким исключением) воздушного потока скоростью 0,5-1 м/с.

При недостаточной скорости воздушного потока происходит замедление испарения влаги и соответственно недостаточное охлаждение увлаженного термометра, в связи с чем значение относительной влажности получаются завышенными. Помимо этого, во время аккредитации лаборатории или прохождения инспекционного контроля, эксперт по аккредитации с большой долей вероятности может обратить внимание на неправильное использование прибора и отсутствие контроля скорости аспирации, что может привести к проблемам с аккредитацией.

Для решения данного вопроса существует специальное устройство аспирации, которое крепится на гигрометр и обеспечивает постоянный воздушный поток с требуемой скоростью. Такой прибор называется «Устройство аспирации гигрометра ВИТ УА». В основе прибора микровентилятор и источник питания. Устройство аспирации выпускается в трех модификациях: работающее от блока питания, от обычных пальчиковых батареек или от встроенного аккумулятора.

Но стоит иметь ввиду, что даже при использовании устройства аспирации, требуется проверять скорость воздушного потока с помощью анемометра, в противном случае, мы не можем быть уверенными, что устройство обеспечивает нужную скорость воздушного потока.

Гигрометры ВИТ относятся к средствам измерения и в обязательном порядке должны быть включены в реестр СИ. Приборы поставляются с поверкой и имеют соответствующую отметку в паспорте. Межповерочный интервал составляет 2 года. Для пример, можно посмотреть описание типа средств измерений на гигрометры ВИТ производства “Шатлыгин и Ко”.

Несмотря на то, что приборы имеют одинаковый внешний вид и название, они выпускаются несколькими заводами. В России гигрометры производит ООО «Термоприбор» (г.Клин), старейшее предприятие, выпускающее различные виды жидкостных и ртутных термометров. Также применяются приборы украинского производства, выпускаемые заводом «Стеклоприбор» и компанией «Шатлыгин и Ко». Гигрометры «Шатлыгин и Ко» с недавних пор производятся в России в г.Белгород. Независимо от страны происхождения гигрометры ВИТ можно использовать в аккредитованных лабораториях в качество средства измерения.

Может быть интересно:

labblog.ru

Журнал учета показаний психрометрического гигрометра: пример и правила заполнения.

Содержание страницы

Гигрометр – устройство, позволяющее контролировать микроклимат в помещении. Психрометрический прибор позволяет выявлять текущие показатели температуры и относительной влажности воздуха. Специальный журнал учета показаний позволяет каждый день контролировать микроклимат, записывать основные данные и впоследствии изучать их.

Что это такое?

Журнал учета показаний психрометрического гигрометра – специальный журнал, позволяющий вести учет всех изменений микроклимата помещения. Его использование обязательно для больниц, поликлиник, аптек и других учреждений, в которых находятся лекарства и продукты, требующие особых условий хранения. Применение журнала регламентировано приказом Минздрава России. Каждое учреждение самостоятельно выбирает форму ведения отчетности о микроклимате помещения – электронную или бумажную. За неведение учета предусмотрена административная ответственность, в особенных случаях возможно лишение лицензии на право реализовывать и хранить лекарственные средства.

Журнал учета температурного режима и относительной влажности в помещении выпускается в виде таблицы, которая имеет несколько граф:

  • дата и время записи;
  • температура в помещении согласно градусам Цельсия;
  • показание «сухого» термометра в психрометрическом гигрометре;
  • показание «влажного» термометра в психрометрическом гигрометре;
  • относительная влажность воздуха;
  • подпись лица, ответственного за ведение учета.

Каждая графа должна обязательно заполняться. Согласно нормативным актам, заполненный журнал должен храниться не менее года, не считая текущий год.

Есть ли разница?

Существует несколько видов гигрометров, каждый из которых способен точно измерять относительную влажность окружающей среды. Однако двумя термометрами – «сухим» и «влажным» — оснащен только психрометрический прибор, принцип действия которого и основывается на разнице их показаний. Любой журнал учета изменений в микроклимате помещения имеет графы, отведенные на запись показаний обоих термометров. В случае, если используется электронный, конденсационный или другой гигрометр, они остаются незаполненными.

Журнал регистрации показаний гигрометра имеет единую форму для всех видов измерительных приборов.

Где используется?

Как упоминалось ранее, журнал учета микроклимата помещения применяется различными медицинскими учреждениями, в которых хранятся лекарственные средства. Лечебные препараты очень требовательны к условиям их хранения, поэтому в помещении должны поддерживаться оптимальные показатели температуры и относительной влажности окружающей среды. Аптеки также обязаны вести учет всех изменений в микроклимате помещения, при необходимости изменяя его.

Ведение журнала учета температуры и относительной влажности в помещении также обязательно для магазинов, предприятий общественного питания и производства в области пищевой промышленности, а также для складов, на которых хранятся продукты питания. Пищевая продукция также требовательна к условиям своего хранения.

Учет показаний температуры и влажности также производится на предприятиях, которые по роду своей деятельности обязаны соблюдать определенные нормативы микроклимата помещений.

Как заполнять?

Пример журнала учёта показаний психрометрического гигрометра можно скачать по ссылке (формат файла .pdf)

Для того, чтобы вести правильный учет, необходимо знать, как заполнять журнал гигрометра. Запись должна проводиться каждый день, можно даже несколько раз в течение суток. Выявление показаний температуры и относительной влажности желательно проводить в разное время для того, чтобы можно было отследить изменение микроклимата помещения, связанное со временем суток.

Используя различные измерительные приборы (термометр и гигрометр), человек, ответственный за ведение учета, получает показания температуры и относительной влажности. Для каждого значения предусмотрена отдельная графа, куда в цифровом виде вносится информация. Необходимо проверять правильность введенных данных для того, чтобы журнал был заполнен точными сведениями.

После записи всех показаний человек, ответственный за ведение учета, должен поставить свою подпись, заверив тем самым правильное отображение всех значений.

В заполненном виде журнал выглядит так:





Число/Время

Температура воздуха в помещении (показание термометра, в C°) Влажность воздуха в помещении (показание гигрометра психрометрического)

Подпись ответственного лица

Показание сухого термометра Показание увлажненного термометра Относительная влажность
03.04.2015, 13:50 21 C° 21 C° 14 C° 46% Чесноков М.Ю.
04.04.2015, 17.00 22 C° 22 C° 16 C° 54% Чесноков М.Ю.
05.04.2015, 07.30 20 C° 20 C° 15 C° 59% Чесноков М.Ю.
06.04.2015, 09.45 22 C° 22 C° 16 C° 54% Чесноков М.Ю.

Данные, приведенные в таблице, приблизительны.

Что делают с показаниями?

Ведение учета температуры и относительной влажности в помещении позволяет при необходимости корректировать микроклимат. Полученные данные впоследствии анализируют, и на основе анализа выносят решение об использовании разнообразных приборов, влияющих на температуру и относительную влажность (обогреватели или увлажнители).

Журнал учета показаний психрометрического гигрометра позволяет вести учет температуры и относительной влажности в помещении. Он используется всеми медицинскими учреждениями, аптечными пунктами и предприятиями, работа которых связана с продуктами питания. Правильное заполнение всех граф позволяет впоследствии анализировать изменения микроклимата и при необходимости корректировать их.

echome.ru

Как пользоваться психрометрическим гигрометром ВИТ-2 — КиберПедия

1. Вначале снимаются показания по «увлажненному» и «сухому» термометрам.

2. С точностью до 0,1 В°С определяется температура по термометрам. При этом вводятся отмеченные показания, которые указываются в паспорте.

3. Разность температур по «увлажненному» и «сухому» термометрам вычисляется, и вводятся поправки посредством алгебраического сложения.

4. Определяется относительная важность воздуха согласно психометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометру.

Каждый желающий может приобрести психрометрический гигрометр ВИТ для личного пользования.



3. Патент G01N25/62 гигрометр психрометрический с помощью психрометрических средств, например термометров с влажными и сухими шариками

Гигрометр психрометрический

Таблица 3.1. Патент G01N25/62

Классы МПК: G01N25/62 с помощью психрометрических средств, например термометров с влажными и сухими шариками
Патентообладатель: Пашуков Евгений Борисович
Приоритеты: подача заявки: 1994-06-07 публикация патента: 10.02.1998

Использование: измерение влажности газовой среды. Сущность: сухой и увлажненный измерители температуры выполнены в виде биметаллических спиралей. Распространение влаги по узкому межвитковому пространству осуществляется за счет капиллярного эффекта.

Изобретение относится к измерителю влажности газовой (воздушной) среды, конкретно к устройству измерителя влажности, использующему психрометрический способ измерения, т.е. показания двух термометров - сухого и влажного. Изобретение может быть использовано как в быту, так и в технике, особенно там, где ограничено пространство, отсутствует электроэнергия и имеет место вибрация, тряска и удары.

Известны следующие психрометрические измерители влажности [1,с. 271-277]:

1. Измерители манометрические (например ТГ-420, ТГ-620 и др.), имеющие в качестве чувствительных узлов термобаллоны, соединенные с манометрическими пружинами капиллярными трубками. Определение относительной влажности здесь может быть механизировано и ее проще измерять дистанционно.

2. Психрометры электрические (электронные), использующие в качестве датчиков термопары или термосопротивления (сухие и увлажненные), включенные в соответствующие усилительно-преобразовательные схемы. Они малоинертны, компактны, точны, удобны для дистанционных измерений, не боятся вибраций и тряски и способны выдавать информацию в виде относительной влажности. Такие измерители дороги и требуют специальных источников электроэнергии. Это ограничивает их применение в быту, особенно в полевых условиях.



3. Психрометры, в которых термометрами являются стеклянные баллоны, наполненные ртутью (например, ВИТ-2) или спиртом. Они громоздки, инерционны, требуют определенной ориентации в пространстве, боятся ударов и тряски, обработка их информации и вывод ее из закрытых объемов затруднены. С целью определения относительной влажности необходимо снять показания термометров сухого (tс) и мокрого (tм), вычислить их разницу
t = (tс - tм) и, пользуясь величинами tс и t , по таблице выбрать значение влажности .

В качестве прототипа рассмотрим психрометр ВИТ-2, имеющий два термометра (сухой и увлажненный), наполненные спиртом. Он не требует электроэнергии, но его применение затруднено в полевых условиях, в малых закрытых объемах и на подвижных установках.

Целью изобретения является устранение указанных недостатков, т.е. создание психрометра компактным, надежным, малочувствительным к вибрациям и тряске, не требующим источника электроэнергии.

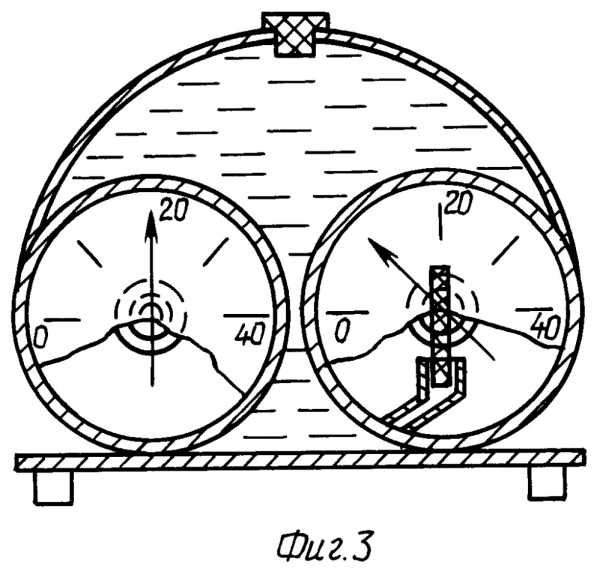

Цель достигается принципиальным изменением конструкции измерителей температуры. Вместо стеклянных баллонов, наполненных спиртом и прямолинейной вертикальной шкалы,применяются биметаллические спирали (сухая и увлажненная) и круговые шкалы (рис. 3.1). При этом один конец спирали неподвижен относительно измерительной шкалы, другой связан со стрелкой и при измерении температуры имеет возможность перемещаться по окружности, увлекая за собой стрелку. Невозврат стрелки при принудительных отклонениях 0,5oC обеспечивается подгибкой пружины и угольника в сборе поз.1 и 5.

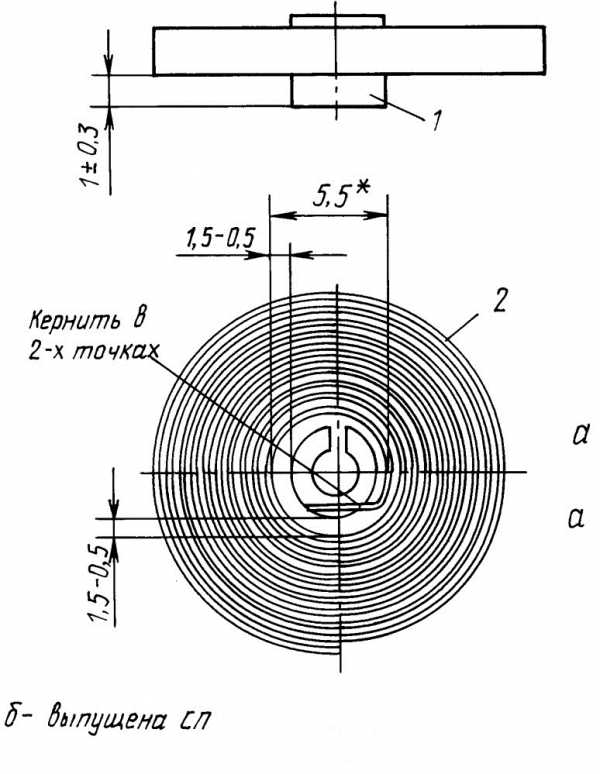

Рисунок 3.1. Конструктор измерителя температуры. 1-угольник, 2-шкала, 3-стрелка, 4-втулка, 5-пружина; и 2, где 1-втулка, 2-пружина





Способ увлажнения спирали аналогичен при следующих отличиях. В ВИТ-2 смоченный чулок должен плотно прилегать ко всей поверхности стеклянного шарика (резервуара спирта). Увлажненную спираль делают тонкой, с узким межвитковым пространством, границы которого способны смачиваться. Такая спираль способна удерживать, так и распространять влагу. В результате уменьшается необходимая площадь соприкосновения увлажнителя со спиралью или исключается необходимость в увлажнителе.

Поверхность увлажняющей материи должна прилегать к спирали только в некоторых (характерных) точках, например в трех, расположенных на вертикали, проходящей через центр (две - на диаметре, одна - в центре). Указанное обусловлено стремлением снизить до минимума величину дополнительной погрешности от силы трения между спиралью и материей. При этом трех точек достаточно для хорошего увлажнения ввиду капиллярности межвиткового пространства спирали.

Принцип построения указанного психрометра был проверен на макете с использованием измерительных механизмов двух термометров типа ТСА (термометр сувенирный, автомобильный), выпускаемых заводом «ТЭМП» в г. Санкт-Петербурге (рис. 3.1 и 3.2).

Рисунок 3.2. Определение относительной влажностит по таблице

Рисунок 3.2.

Термометр ТСА имеет следующие характеристики: диапазон от -20oC до 60oC; погрешность в диапазоне от 0 до +30oC - не более 1,5oC; погрешность в остальном диапазоне - не более 3oC.

С учетом таблицы примерная погрешность измерения влажности составит 10%. Погрешность термометра при доработке может быть уменьшена до 0,5oC. В этом случае погрешность измерения влажности составит 4%.

К психрометру придается таблица для перевода значений tс и t в значения . При этом скорость воздушного потока V, в котором находится термометр, должна находиться в диапазоне 0,5 - 1 м/с. Например, при tс= 20oC tм = 16oC и t = 4 C, = 63%.

В случаях отличных скоростей используется специальная диаграмма
[1, с. 272, рис. 12-9]. Например, при указанных температурных данных
и t = 10 м/c, = 67% .

Вместо таблиц возможно использование диаграмм [2, с. 68 рис. 1-54; 1, с. 272 рис. 12-9]. При этом для нахождения значения по первой диаграмме необходимо знание tс и tм. Для второй диаграммы - знание tс и t .

Серийный образец предлагаемого психрометра должен иметь общее основание для двух круговых шкал, общий корпус и подставку с таблицей. В нем сухая спираль отделена от увлажненной перегородкой. Вокруг расположен бортик для крепления чулка. Другой конец чулка опущен в резервуар с дистиллированной водой (рис.3.3).

С целью создания необходимого запаса воды при постоянном отстоянии спирали от ее поверхности резервуар разделен узкой горловиной на два сообщающихся объема. При этом малый объем сообщается с атмосферой, в него опускается чулок. Большой объем отделен от атмосферы герметичной перегородкой (пробкой). Указанное позволяет иметь значительный запас воды на более высоком горизонте.



Рисунок 3.3.

Заключение

Существует достаточно большое количество разнообразных приборов, использование которых позволяет контролировать и при необходимости изменять микроклимат помещения. Гигрометр – прибор, который выявляет относительную и абсолютную влажность воздуха окружающей среды.

Психрометрический гигрометр имеет два термометра, разница показаний которых и позволяет рассчитать влажность воздуха.

Волосяной гигрометрв своей конструкции содержит обезжиренный человеческий волос, который имеет свойство выпрямляться или наоборот – завиваться – при изменении влажности воздуха.

Электронный гигрометр наиболее часто выбирается потребителями ввиду простоты его использования – все данные сразу выводятся на цифровой дисплей.

Конденсационный гигрометр отличается сравнительно большими габаритами, способен выдавать наиболее точные результаты.

Патентный гигрометр психрометрический, содержащий два измерителя температуры: сухой и увлажненный, выполненные в виде биметаллических спиралей, отличающийся тем, что в увлажненном измерителе температуры биметаллическая спираль обладает способностью распространять влагу по узкому межвитковому пространству со смачиваемыми стенками, вследствие чего уменьшается необходимая площадь соприкосновения увлажнителя со спиралью.

В работе рассмотрены приборы ВИТ-1 и ВИТ-2, расмотренны их характеристики и принципы работы. Также расмотрены виды гигрометров.

Рассмотрен Патент G01N25/62 гигрометр психрометрический с помощью психрометрических средств, например термометров с влажными и сухими шариками, принцип его действия.





Список используемой литературы

1. П. Д. Лебедев. Расчет и проектирование сушильных установок.-М.-Л:Госэнергоиздат,1963.

2. В.П.Блюдов и др. Общая теплотехника. - М.-Л.: Госэнергоиздат,1952.

3. М.Ю.Лурье. Сушильное дело.-М.: Госэнергоиздат, 1948.

4. https://ru.wikipedia.org - материалы из свободной энциклопедии «Википедия».

5. http://www.ngpedia.ru – материалы из большой энциклопедии нефти и газа.

6. http://echome.ru - материалы с сайта, посвященного измерительным приборам.

7. Берлинер М.А. Измерения влажности. Изд. 2-е, перераб. и доп. – М., 1973. 400 с. с ил.

8. http://www.freepatent.ru - патентный поиск в РФ, новые патенты, заявки на патент, библиотека патентов на изобретения.



cyberpedia.su

Как пользоваться гигрометром | Советы по ремонту дома и квартиры своими руками

Для хорошего самочувствия в жилом помещении или в комнате, где мы находимся большую часть времени, необходимо поддерживать комфортный микроклимат. Это проявляется в оптимальном соотношении уровня влажности воздуха, температуры. Чтобы иметь возможность контролировать уровень комфортного микроклимата, используется гигрометр – прибор для измерения относительной температуры и влажности воздуха в помещении. Подробнее о том, как пользоваться гигрометром психрометрическим, можно узнать ниже.

Как пользоваться гигрометром психрометрическим

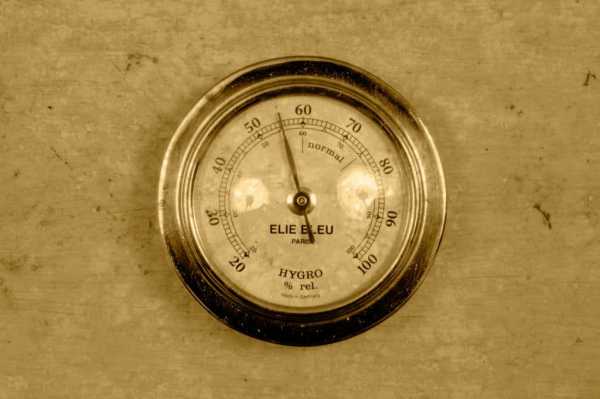

Аналоговый гигрометр

В зависимости от механизма действия, выделяют несколько видов психрометров:

Его работа основана на естественной способности человеческого волоса изменять долину в зависимости от уровня влаги.

  • Конденсационный

Основан на получении ответа от специального механизма, состоящего из зеркала, на котором образуется конденсат от воздействия влаги.

Его показания зависят от количества водяного пара.

  • Психрометрический

Его функционирование основано на наличии двух термометров, и измерении разницы тех показаний, которые они предоставляют. Для получения данных об уровне влажности воздуха внутри помещения используется этот вид психрометра.

Способ, как пользоваться психрометрическим гигрометром, достаточно прост. В его основе лежит наблюдение за двумя термометрами, один из которых сухой, второй – увлажненный. Они постоянно измеряют температуру окружающей среды, при этом второй термометр увлажняется при помощи обычной дистиллированной воды. Он показывает различные значения, и на основе разницы показаний вычисляется уровень влажности воздуха в помещении.

Примитивный психрометр для домашнего использования предусматривает определение значений уровня влажности по специальной таблице, в которой указаны соответствующие показатели температуры. Современные, электронные, модели, самостоятельно высчитывают эти значения и выводят их на жидкокристаллический экран. Кроме того, они могут указывать уровень атмосферного давления, а также информировать пользователя о нарушении микроклимата в помещении, чтобы предпринять меры по урегулированию обстановки. Особенно важно это для создания комфортного микроклимата детской комнаты.

Наиболее популярными современными моделями психрометрического гигрометра являются ВИТ-1 и ВИТ-2. Чтобы иметь представление об их функционировании, необходимо ознакомиться с подробной инструкцией по их использованию.

Гигрометр: инструкция по применению

Гигрометр ВИТ-2

Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2:

  1. Психрометром ВИТ-1 измеряют уровень влажности воздуха при температуре от -5С до +25С. Применяется как для измерений внутри жилых помещений, так и производственных, складских, тепличных и птицеводческих фермах. Как уже упоминалось выше, на лицевой панели гигрометра имеются два термометра со шкалой измерения, а также психрометрическая таблица с основными техническими параметрами психрометра и диапазонами возможной абсолютной погрешности. Рассматривая инструкцию, там упоминается, что внутри питателя всегда должна находиться дистиллированная вода по ГОСТу. Для начала следует определить значение температуры воздуха по термометру, расположенному слева, затем округлить его до целого числа в градусах Цельсия. Учитывая показания «мокрого» термометра, показывающего скорость испарения влаги, следует рассчитать разницу между полученными ранее и этими значениями. Далее, зная показатель, найти его по психрометрической таблице. Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С.

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

  1. Инструкция по применению гигрометра психрометрического ВИТ-2 не отличается от первого. «Влажный» термометр психрометра ВИТ-2 вместо дистиллированной воды, как в первом случае, содержит толуол. Содержание этой термометрической жидкости определяет перечень мер, которые предпринимать нельзя:
  • Подвергать прибор резким сотрясениям и ударам
  • Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей.
  • Подвергать приборы нагреву свыше 45 С.
  • Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра.
  • Перевозка гигрометра должна осуществляться только при вертикальном положении прибора.

Использование прибора возможно только в закрытом помещении, когда температура воздуха в теплое время года не превышает 40С, а в холодное не опускается ниже -15С.

Диапазон измерения уровня относительной влажности воздуха зависит от температуры окружающей среды. Так, при показателях 20-23С диапазон измерения относительной влажности в % будет составлять 54-90, а при 23-26С – 40-90. Соответственно, при 26С и выше показатель изменится на 20-90%. Точность показаний психрометра обеспечивается тем, что цена делений составляет всего 0,2 С.

Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.



sami-stroim.com
