видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

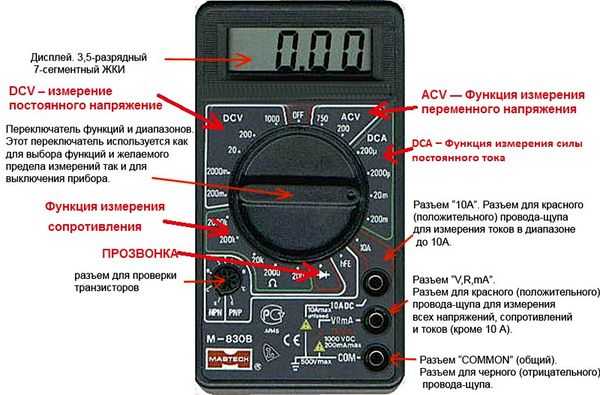

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

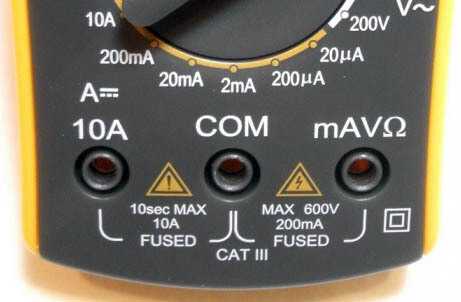

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

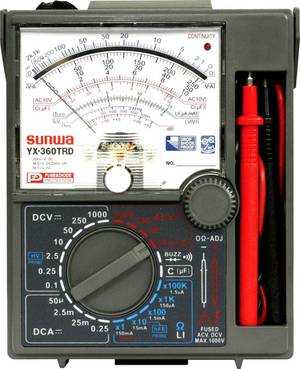

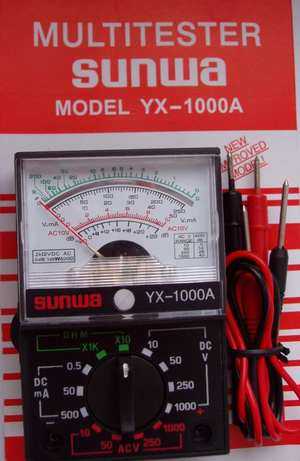

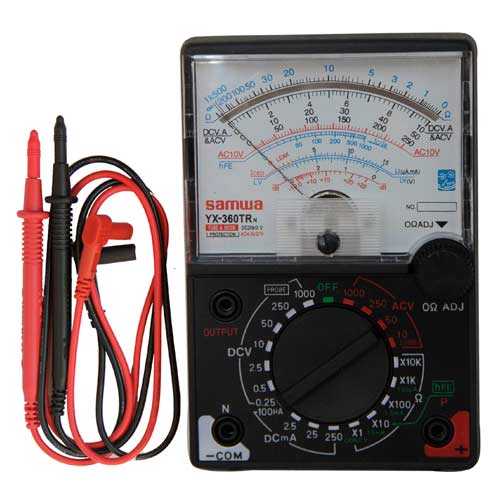

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

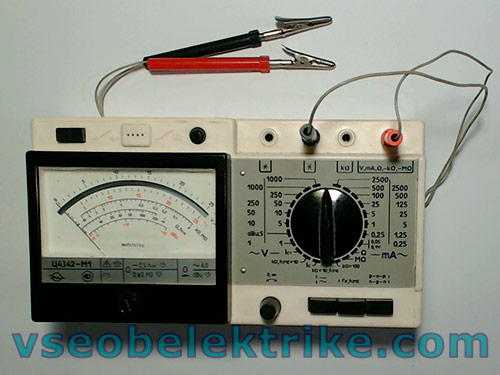

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

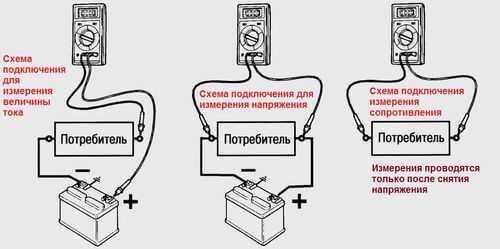

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

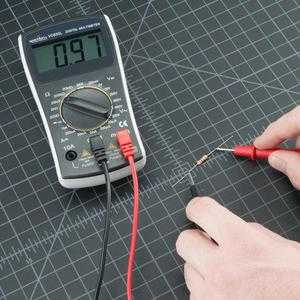

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

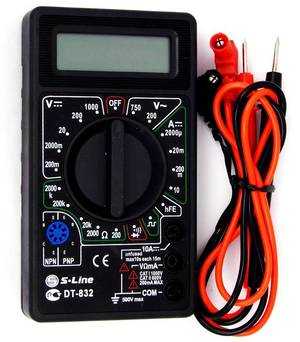

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

samelectrik.ru

Как пользоваться тестером напряжения: пошаговая инструкция

Контроль за напряжением сети нужен всегда: во время монтажа электропроводки, замены или ремонта электрооборудования, прозвонки цепей. Самый верный способ это сделать – воспользоваться тестером напряжения, который по-народному называют пробником. Такой прибор гораздо дешевле, чем многофункциональный мультиметр. Как пользоваться тестером? Об этом ниже.

Тестер напряжения

Тестер электричества – это прибор, которым можно замерить напряжение и установить его наличие или отсутствие в сети. Тестер намного проще устроен, чем мультиметр, им несложно пользоваться, можно проводить работу оперативно, в неудобных условиях, например, держаться одной рукой на высоте, другой делать замер.

Как пользоваться тестером напряжения? Им можно замерять электричество розеток на оголенных проводах, контактах электроприборов, выходе генераторов. Более сложные устройства отображают информацию в цифровом виде, более простые – при помощи лампочки индикатора.

Виды тестеров напряжения

Есть много типов тестеров - от самых простых устройств до сложных приборов. Все они позволяют анализировать напряжение, но степень анализа, естественно, будет разной. Тестеры напряжения бывают выполнены как:

  • Пробник-отвертка. Самый простой прибор, по форме напоминающий отвертку. Он состоит из прозрачного диэлектрического корпуса, металлического контакта с прямым шлицом, неоновой лампочки, сопротивления, пружинки и еще одного контакта–крепления.
  • Тестер-отвертка. Устройство похоже на предыдущее, только корпус имеет жидкокристаллический экран и светодиодный индикатор.

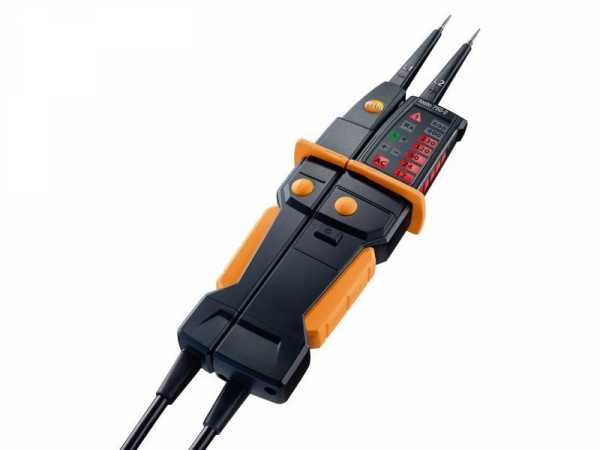

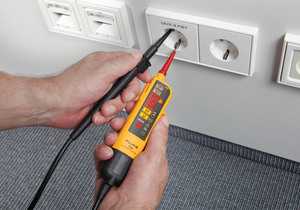

  • Тестер универсальный. Прибор с двумя щупами, один из которых снабжен ЖК-экраном.
  • Тестер многофункциональный – мультиметр. Таким тестером пользуются как прибором для измерения не только напряжения, но и всех остальных электрических параметров. Такой прибор имеет два щупа и переключатель режимов измерения между постоянным видом тока и переменным.

Как работать пробником-отверткой

Устройство контроля напряжения сети – пробник - не способно определить уровень электричества. Его основная задача – обнаружить фазу. Это очень важно знать, так как при ремонте, отключая пробки, нужно быть уверенным, что фаза отсутствует. Именно она, замыкаясь через тело человека на землю, производит электрический удар.

Как пользоваться тестером-пробником:

  1. Убедиться, что он исправен визуально. Изоляционный материал на приборе не должен быть нарушен.
  2. Взять отвертку за изоляционную ручку одной рукой так, чтобы один палец был свободен.
  3. Вставить прибор в любое отверстие розетки и большим пальцем прикоснуться к контакту на торце рукояти.
  4. Если лампочка не горит, переставить отвертку в другое отверстие розетки. Горящая лампочка сигнализирует о наличии фазы на контакте.

Также легко понять, как пользоваться тестером-отверткой для прозвонки проводов, например в переноске. Для этого нужно определить контакт фазы в конкретной розетке. Далее вставить вилку тестируемой переноски и найти на выходе фазу. Меняя местоположение вилки, определить, через какой провод фаза не идет – там и есть обрыв.

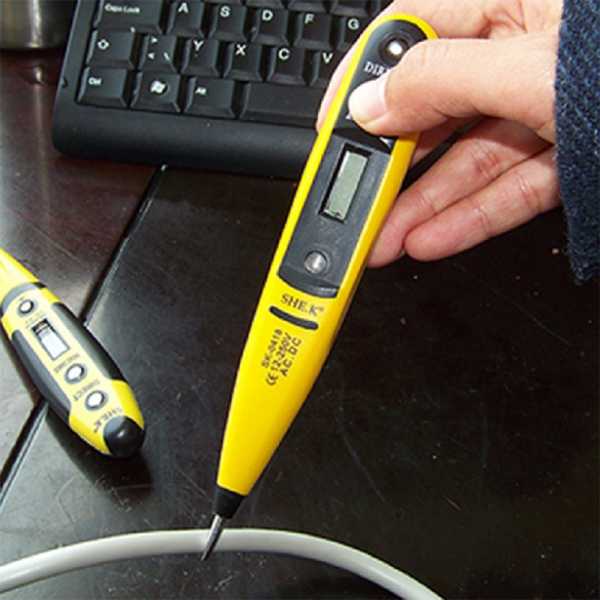

Как измерять тестером-отверткой

Этот прибор-индикатор похож по форме на рассмотренный выше, но функционал его позволяет определять значительно больше параметров. Таким электрическим тестером пользуются как индикатором наличия в линии электрического напряжения, проверяют аккумуляторы на состояние разряда, определяют полярность выводов, находят точку разрыва провода в цепи, фиксируют присутствие излучений электромагнитного и микроволнового диапазона.

Тестер-отвертка имеет следующие технические параметры:

  • Возможность измерения напряжения электричества постоянного и переменного значения в диапазоне: 220, 110, 55, 36, 12 вольт с отображением информации на цифровом табло.
  • Определение полярности выводов постоянных источников питания и фазы переменной сети.
  • Нахождение места разрыва в электрическом проводе в диапазоне сопротивлений от ноля до 50 МОм.
  • Выявление наличия излучения в пределе частот от 50 до 500 Гц.
  • Ток на входе – менее 0,25 миллиампер, напряжение – не более 250 вольт.
  • Соответствие требованиям евростандарта и допускам DINVDE 0680 Teil 6/04.77.

Как пользоваться отверткой-тестером:

1. Метод контактного тестирования. Этим способом проводят замеры напряжения в допустимом диапазоне. Действия:

  • Щупом устройства прикасаются к разъему в розетке, оголенному проводу или контакту электрического прибора под напряжением.
  • Пальцем руки нажимают на сенсор-кнопку с обозначением Directtest, расположенную на приборе.
  • Снимают показания с дисплея тестера.

2. Метод бесконтактного тестирования. Таким способом можно найти проводку переменной линии, скрытую под слоем штукатурки, если в ней протекает ток, излучения электромагнитного и микроволнового характера, проверить цельность электрического провода. Действия:

  • Пальцем руки нажимают на сенсор-кнопку с обозначением InductanceBreak-pointtest.
  • Прибор подносят к ориентировочному месту залегания проводки и аккуратно перемещают вдоль и поперек.
  • Появление на экране значка в виде молнии Z говорит о том, что прибор зафиксировал слабое магнитное поле, создаваемое проводником.
  • Проверяя провод на обрыв, вдоль него двигаются, пока значок Z не исчезнет.

Как пользоваться тестером напряжения при работе с аккумуляторами и химическими элементами питания?

  • Нажимая пальцем на сенсор-кнопку Directtest, контактом со шлицом прикасаются к любому полюсу батареи.
  • Второй рукой прикасаются к другому полюсу батареи.
  • Отображение на индикаторе молнии Z подтверждает работоспособность питающего элемента.
  • Полярность показывает светодиод, который загорается на плюсе и не горит на минусе контакта.

Как пользоваться тестером-мультиметром

Мультиметром довольно легко работать, он многофункционален, с понятным для пользователя интерфейсом. Но все же нужно быть предельно осторожным, так как из-за множества режимов работы и пределов измерений вполне возможно запутаться и сжечь прибор. У дешевых китайских измерителей лучше сразу заменить провода измерительных щупов на более надежные.

Как правильно пользоваться тестером, измеряя постоянное напряжение:

  • Красный измерительный провод вставляют в гнездо VΩmA, черный - в гнездо COM.
  • Ручку переключения режимов измерения круглой формы переставляют в положение DCV на самый высокий предел измерения.
  • Щупы подключают к источнику электричества к плюсу и минусу. Переполюсовка в этом случае не страшна. Если ее допустить, это просто отобразится знаком «-» на табло экрана.
  • Записывают показания прибора.

Если напряжение приблизительно известно, то предел измерений лучше выставлять чуть больше заведомо предполагаемого, для повышения точности измерений.

Как пользоваться тестером-мультиметром, измеряя переменное напряжение:

  • Щупы остаются подключенными на прежнем месте.
  • Переключатель режимов переводят в положение ACV на предел свыше 220 вольт для однофазной сети, свыше 380 вольт – для трехфазной.
  • Очень аккуратно, не касаясь оголенных участков щупов руками, подключают последние к контактам розетки. Значения не имеет, куда какой измерительный провод подсоединять.
  • Записывают показания прибора.

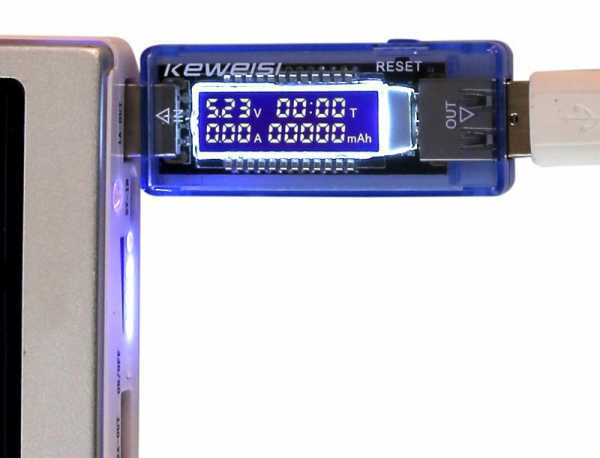

Что такое тестер Keweisi

USB-тестер KWS-V20 предназначен для измерения электрических параметров USB-зарядных устройств, подключаемых к ним приборов, а также емкости, получаемой и отдаваемой при зарядке, разрядке повербанка. Технические параметры:

  • Измеряемое постоянное напряжение от 3 до 9 вольт.
  • Измеряемый постоянный ток до 3 ампер.
  • Измеряемая емкость до 99999 миллиампер-часов.

Как пользоваться тестером Keweisi

Порядок работы с прибором:

  1. Включить в USB порт измеряемой зарядки и нажать на кнопку сброса.
  2. Снять замеры напряжения, отображаемые на экране.
  3. Для замера потребляемого тока каким-либо устройством вставить его шнур в USB-разъем Keweisi.
  4. Снять показания на приборе.
  5. Для определения отдаваемой емкости повербанка на выход полностью заряженного устройства подключают тестер, на выход тестера - нагрузку.
  6. Как только повербанк полностью разрядится, тестер переключают на какой-либо источник напряжения и снимают показания, зафиксированные в памяти устройства.

Заключение

Если под рукой не оказалось ни одного тестера и даже пробника отвертки, а нужно срочно проверить, есть ли в розетке напряжение, проще всего – воспользоваться обыкновенной лампочкой накаливания. Для этого к ней через патрон подсоединяют провод с вилкой и включают в исследуемую розетку. Как правильно пользоваться тестером этого типа? Нужно быть предельно уверенным, что в сети нет повышенного напряжения. Иначе лампочка может взорваться и причинить вред.

fb.ru

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».


Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

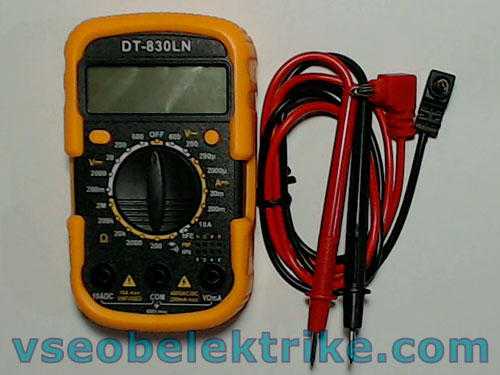

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

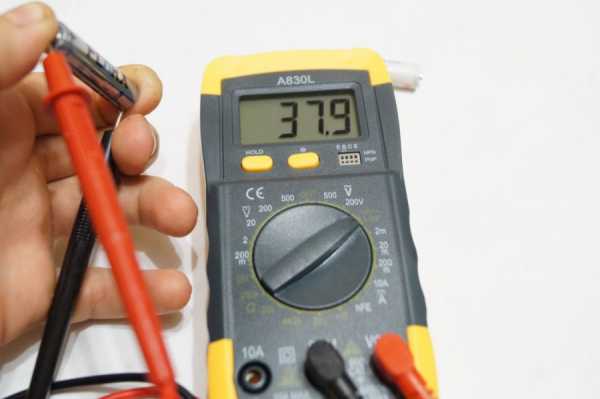

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

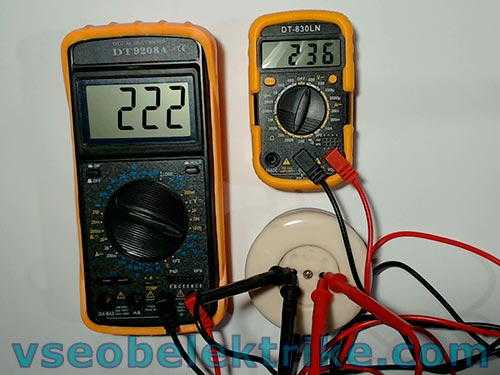

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

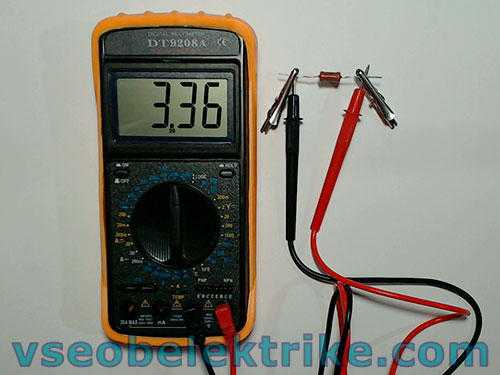

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.


Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

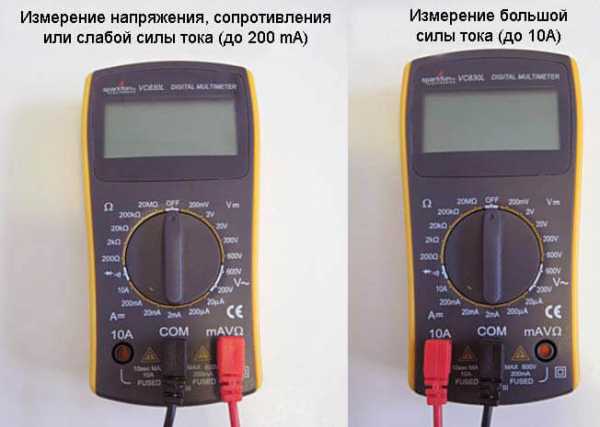

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

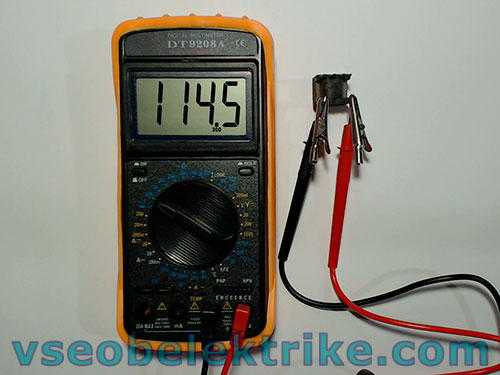

Проверка диодов, конденсаторов и транзисторов

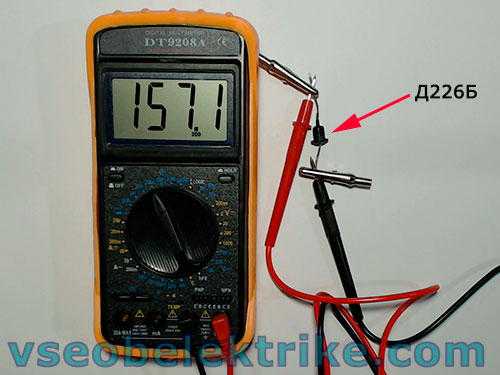

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.


Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

vseobelektrike.com

Как пользоваться тестером напряжения - инструкция с фото

Контроль за напряжением сети нужен всегда: во время монтажа электропроводки, замены или ремонта электрооборудования, прозвонки цепей. Самый верный способ это сделать – воспользоваться тестером напряжения, который по-народному называют пробником. Такой прибор гораздо дешевле, чем многофункциональный мультиметр. Как пользоваться тестером? Об этом ниже.

Тестер напряжения

Тестер электричества – это прибор, которым можно замерить напряжение и установить его наличие или отсутствие в сети. Тестер намного проще устроен, чем мультиметр, им несложно пользоваться, можно проводить работу оперативно, в неудобных условиях, например, держаться одной рукой на высоте, другой делать замер.

Как пользоваться тестером напряжения? Им можно замерять электричество розеток на оголенных проводах, контактах электроприборов, выходе генераторов. Более сложные устройства отображают информацию в цифровом виде, более простые – при помощи лампочки индикатора.

Виды тестеров напряжения

Есть много типов тестеров — от самых простых устройств до сложных приборов. Все они позволяют анализировать напряжение, но степень анализа, естественно, будет разной. Тестеры напряжения бывают выполнены как:

  • Пробник-отвертка. Самый простой прибор, по форме напоминающий отвертку. Он состоит из прозрачного диэлектрического корпуса, металлического контакта с прямым шлицом, неоновой лампочки, сопротивления, пружинки и еще одного контакта–крепления.
  • Тестер-отвертка. Устройство похоже на предыдущее, только корпус имеет жидкокристаллический экран и светодиодный индикатор.
  • Тестер универсальный. Прибор с двумя щупами, один из которых снабжен ЖК-экраном.
  • Тестер многофункциональный – мультиметр. Таким тестером пользуются как прибором для измерения не только напряжения, но и всех остальных электрических параметров. Такой прибор имеет два щупа и переключатель режимов измерения между постоянным видом тока и переменным.

Как работать пробником-отверткой

Устройство контроля напряжения сети – пробник — не способно определить уровень электричества. Его основная задача – обнаружить фазу. Это очень важно знать, так как при ремонте, отключая пробки, нужно быть уверенным, что фаза отсутствует. Именно она, замыкаясь через тело человека на землю, производит электрический удар.

Как пользоваться тестером-пробником:

  1. Убедиться, что он исправен визуально. Изоляционный материал на приборе не должен быть нарушен.
  2. Взять отвертку за изоляционную ручку одной рукой так, чтобы один палец был свободен.
  3. Вставить прибор в любое отверстие розетки и большим пальцем прикоснуться к контакту на торце рукояти.
  4. Если лампочка не горит, переставить отвертку в другое отверстие розетки. Горящая лампочка сигнализирует о наличии фазы на контакте.

Также легко понять, как пользоваться тестером-отверткой для прозвонки проводов, например в переноске. Для этого нужно определить контакт фазы в конкретной розетке. Далее вставить вилку тестируемой переноски и найти на выходе фазу. Меняя местоположение вилки, определить, через какой провод фаза не идет – там и есть обрыв.

Как измерять тестером-отверткой

Этот прибор-индикатор похож по форме на рассмотренный выше, но функционал его позволяет определять значительно больше параметров. Таким пользуются как индикатором наличия в линии электрического напряжения, проверяют аккумуляторы на состояние разряда, определяют полярность выводов, находят точку разрыва провода в цепи, фиксируют присутствие излучений электромагнитного и микроволнового диапазона.

Тестер-отвертка имеет следующие технические параметры:

  • Возможность измерения напряжения электричества постоянного и переменного значения в диапазоне: 220, 110, 55, 36, 12 вольт с отображением информации на цифровом табло.
  • Определение полярности выводов постоянных источников питания и фазы переменной сети.
  • Нахождение места разрыва в электрическом проводе в диапазоне сопротивлений от ноля до 50 МОм.
  • Выявление наличия излучения в пределе частот от 50 до 500 Гц.
  • Ток на входе – менее 0,25 миллиампер, напряжение – не более 250 вольт.
  • Соответствие требованиям евростандарта и допускам DINVDE 0680 Teil 6/04.77.

Как пользоваться отверткой-тестером:

1. Метод контактного тестирования. Этим способом проводят замеры напряжения в допустимом диапазоне. Действия:

  • Щупом устройства прикасаются к разъему в розетке, оголенному проводу или контакту электрического прибора под напряжением.
  • Пальцем руки нажимают на сенсор-кнопку с обозначением Directtest, расположенную на приборе.
  • Снимают показания с дисплея тестера.

2. Метод бесконтактного тестирования. Таким способом можно найти проводку переменной линии, скрытую под слоем штукатурки, если в ней протекает ток, излучения электромагнитного и микроволнового характера, проверить цельность электрического провода. Действия:

  • Пальцем руки нажимают на сенсор-кнопку с обозначением InductanceBreak-pointtest.
  • Прибор подносят к ориентировочному месту залегания проводки и аккуратно перемещают вдоль и поперек.
  • Появление на экране значка в виде молнии Z говорит о том, что прибор зафиксировал слабое магнитное поле, создаваемое проводником.
  • Проверяя провод на обрыв, вдоль него двигаются, пока значок Z не исчезнет.

Как пользоваться тестером напряжения при работе с аккумуляторами и химическими элементами питания?

  • Нажимая пальцем на сенсор-кнопку Directtest, контактом со шлицом прикасаются к любому полюсу батареи.
  • Второй рукой прикасаются к другому полюсу батареи.
  • Отображение на индикаторе молнии Z подтверждает работоспособность питающего элемента.
  • Полярность показывает светодиод, который загорается на плюсе и не горит на минусе контакта.

Как пользоваться тестером-мультиметром

Мультиметром довольно легко работать, он многофункционален, с понятным для пользователя интерфейсом. Но все же нужно быть предельно осторожным, так как из-за множества режимов работы и пределов измерений вполне возможно запутаться и сжечь прибор. У дешевых китайских измерителей лучше сразу заменить провода измерительных щупов на более надежные.

Как правильно пользоваться тестером, измеряя постоянное напряжение:

  • Красный измерительный провод вставляют в гнездо VΩmA, черный — в гнездо COM.
  • Ручку переключения режимов измерения круглой формы переставляют в положение DCV на самый высокий предел измерения.
  • Щупы подключают к источнику электричества к плюсу и минусу. Переполюсовка в этом случае не страшна. Если ее допустить, это просто отобразится знаком «-» на табло экрана.
  • Записывают показания прибора.

Если напряжение приблизительно известно, то предел измерений лучше выставлять чуть больше заведомо предполагаемого, для повышения точности измерений.

Как пользоваться тестером-мультиметром, измеряя переменное напряжение:

  • Щупы остаются подключенными на прежнем месте.
  • Переключатель режимов переводят в положение ACV на предел свыше 220 вольт для однофазной сети, свыше 380 вольт – для трехфазной.
  • Очень аккуратно, не касаясь оголенных участков щупов руками, подключают последние к контактам розетки. Значения не имеет, куда какой измерительный провод подсоединять.
  • Записывают показания прибора.

Что такое тестер Keweisi

USB-тестер KWS-V20 предназначен для измерения электрических параметров USB-зарядных устройств, подключаемых к ним приборов, а также емкости, получаемой и отдаваемой при зарядке, разрядке повербанка. Технические параметры:

  • Измеряемое постоянное напряжение от 3 до 9 вольт.
  • Измеряемый постоянный ток до 3 ампер.
  • Измеряемая емкость до 99999 миллиампер-часов.

Как пользоваться тестером Keweisi

Порядок работы с прибором:

  1. Включить в USB порт измеряемой зарядки и нажать на кнопку сброса.
  2. Снять замеры напряжения, отображаемые на экране.
  3. Для замера потребляемого тока каким-либо устройством вставить его шнур в USB-разъем Keweisi.
  4. Снять показания на приборе.
  5. Для определения отдаваемой емкости повербанка на выход полностью заряженного устройства подключают тестер, на выход тестера — нагрузку.
  6. Как только повербанк полностью разрядится, тестер переключают на какой-либо источник напряжения и снимают показания, зафиксированные в памяти устройства.

Заключение

Если под рукой не оказалось ни одного тестера и даже пробника отвертки, а нужно срочно проверить, есть ли в розетке напряжение, проще всего – воспользоваться обыкновенной лампочкой накаливания. Для этого к ней через патрон подсоединяют провод с вилкой и включают в исследуемую розетку. Как правильно пользоваться тестером этого типа? Нужно быть предельно уверенным, что в сети нет повышенного напряжения. Иначе лампочка может взорваться и причинить вред.

h-sw-h.com

Как пользоваться тестером для различных искомых характеристик? + видео

Этот маленький, но очень способный прибор есть у каждого любителя электроники, поэтому, как пользоваться тестером, мы расскажем как раз на основании опыта одного из наших друзей. Но сначала разберемся, что это такое, и какие же параметры мы сможем анализировать, имея данный инструмент.

Мультиметр и кабель-тестер – в чем разница?

Тестер – довольно всеобъемлющее понятие, в него входит как привычный мультиметр, так и кабельный тестер, который проверяет целостность провода по всей длине и даже может указать место обрыва цепи. Мультиметр, как понятно из его названия, умеет многое. В его основные функции входит определение напряжения, сопротивления и силы тока, что соответствует отдельным приборам вольтметру, омметру и амперметру. Может быть переносным и стационарным, а шкала у него может быть аналоговой либо в виде цифрового дисплея.

Кабель-тестер также различается по своему назначению. Существует измеритель состояния оптических кабелей и витой пары (сетевых). Ко второму виду относится также измеритель телефонного и коаксиального кабеля. На выходе мы можем получить следующие параметры: длину провода, схему разводки, степень наводки и затухание, сопротивление и потери. По классам приборы делятся, исходя из их достоверности. Существуют базовые (читай бытовые, для простой проверки), с квалифицированной степенью проверки и сертификационным уровнем.

Они отличаются не только точностью и достоверностью, но и функциями. Например, сертификационный тестер имеет возможность провести диагностику и найти причины в том случае, если ваша проводка тест не прошла, то есть неисправна.


Кабельный тестер и мультиметр – особенности измерений

Прежде чем использовать тестер напряжения или кабельный, следует знать, чего же нам ждать, когда подключим прибор. Также важно помнить, как правильно им пользоваться. Иначе мы можем не только получить неверные результаты или вовсе их не увидеть, но и учинить пожар или неприятно пахнущее оплавление изоляции проводов. Для мультиметра важно обстоятельство, что он измеряет то, что чувствует лично он, то есть «измеряет себя». А значит, нужно пропустить все интересующие нас параметры в полной мере через прибор.

Как в тех или иных случаях следует его подключать в цепь, нам расскажут законы физики школьного уровня, но об этом мы упомянем ниже. Тестер для кабелей не капризен в плане подключения, так как разъем у него обычно перепутать невозможно. Для работы с ним следует лишь понять, как распознать те или иные сигналы, но об этом лучше читать в каждом конкретном руководстве к прибору, собственно как и про сигналы, которые показывает его дисплей. Перед работой следует всего лишь выяснить, в каком диапазоне скоростей должен работать кабель, а потом замерить, соответствует ли реальное значение ожидаемому.

Если значение не соответствует, то нужна диагностика сертифицирующим тестером, важно провести ее в режиме NEXT (наводка на конце кабеля) и Return Loss (потери при возврате). Тогда можно определить, что не в порядке – сам кабель или его разъемы.


Как пользоваться тестером для различных измерений?

Независимо от того, какой у вас тестер, электрический или аналоговый, следует знать общий подход к измерению самых распространенных параметров.

Постоянное и переменное напряжение

Чтобы измерить данный параметр, нужно переключить тестер в режим вольтметра, для этого найдите обозначения DCV (V) и ACV (V~), обозначают эти буквы соответственно постоянное и переменное напряжение. Согласно физическим законам, значение напряжения следует снимать при параллельно подключенном приборе, только так на нем будет разность потенциалов, как и в основной цепи.

Во всем этом процессе есть несколько особенностей. Например, ваши показания будут не точны, если сопротивление измеряемого участка цепи будет порядка 1 МОм, потому что собственное сопротивление тестера в таком режиме очень велико, и он будет давать заниженный результат. Таким образом, для достоверности результатов нужно соблюдать условие, чтобы ток источника был намного больше, чем отношение U/R, где U – искомое напряжение, а R – собственное сопротивление измерительного прибора.

Но и это еще не все, при измерении ACV прибор делает его выпрямление с помощью диодов, но и они имеют свою разность потенциалов, что дает погрешность при измерении переменного напряжения в районе 1-3 Вольт, значение просто будет занижено. Точно также прибор будет привирать в случае измерения падения напряжения большой частоты, причем порог не так и высок, значения станут отличаться от реальных уже в районе пары сотен кГц.

Постоянный ток

Опять возвращаемся к школьной физике, чтобы через прибор прошло такое же количество зарядов, как и через анализируемую цепь, он должен быть подключен последовательно, то есть вклинен в нее (в разрыв цепи). Режим называется DCA, а для высоких значений есть функции 10А и 20А. Правда, не забудьте заменить штатные провода на усиленные для этих режимов, потому что стандартные не держат такие нагрузки и оплавляются, а то и горят, потому что рассчитаны максимум на 5 Ампер.

А вот переменный ток напрямую измерить не получится, можно только извратиться, подключив в цепь резистор с крайне малым сопротивлением. Ток измеряется уже на этом элементе цепи, а потом искомое значение тока находится по формуле U/R, только вот погрешность такого измерения довольно большая, и то метод работает в случае крайностей – либо очень высокий ток, либо очень низкий.

Сопротивление

Измеряется эта величина на резисторе при отключенной цепи, то есть ток идти не должен. Режим омметра в тестере включается через обозначение буквой «Омега» (подкова). Если вы все же не перекроете ток в цепи, то получите значение, которое даже для расчетов использовать будет нельзя, так как против сопротивления резистора будет играть сопротивление оставшейся части цепи, которое, кстати, неизвестно. А вот дифференциальное сопротивление некоторых элементов (нелинейных) получить с помощью тестера тоже нельзя, только косвенно, причем придется не только считать, а даже строить графики U=f(I), предварительно изменив анализируемую цепь.

Прозвон диодов

Режим включается соответствующим значком, который изображает диод. Нельзя пользоваться при включенном токе. Берем красный провод и подносим к одному концу, а потом ко второму. Тот, от которого будет показано цифровое значение, и является анодом. Если на экране знак бесконечности, то вы наткнулись на катод.

Распиновка транзисторов

Тестер работает в режиме прозвона диодов, красный провод крепим к одному из концов резистора, вторым проводом (черным) проверяем контакты (оба). Если дисплей выдаст нам два числа, то это n-p-n транзистор. Цифры будут почти одинаковы, но запомните их, а лучше отметьте, в каком случае значение было меньше. Теперь можно определить базу, эмиттер и коллектор: в качестве первого объекта выступает контакт, за который у нас держится красный провод, второй – тот, для которого цифра была больше, а последний – для которого цифра была меньше.

Если прием с красным стационарным проводом не дал нам значений, то красный провод отсоединяем и стационарно крепим черный провод, а красным проверяем контакты в поисках цифр на экране. Так подбираем комбинацию с адекватным поведением. Если с черным проводом повезло, то транзистор является типом p-n-p, а эмиттер и коллектор вычисляют по той же закономерности.

Емкость и индуктивность

В некоторых моделях тестеров могут быть функции измерения численного значения этих параметров, и обозначаются режимы C (емкость) и L (индуктивность). Подключаются как омметр. Если специальных режимов нет, то наличие (работоспособность) этих характеристик можно установить с помощью режима омметра, но вот численное выражение вы не получите. Как это определить: сопротивление исправной катушки должно стремиться к нулю и выражаться каким-нибудь малым конечным числом, а конденсатор – наоборот, его сопротивление должно быть очень большим, вплоть до бесконечности. Подключая электролитический конденсатор к тестеру, соблюдайте полярность (красный – к плюсу, черный – к минусу), и не вздумайте схватиться за выводы руками.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

правила использования прибора при измерении электрических характеристик

В быту часто возникают ситуации, когда необходимо измерить напряжение в сети или проверить провод на пробой. Для решения этих задач используется тестер напряжения. Современные приборы обладают широкими функциональными возможностями и называются мультиметрами. Однако для человека, не занимающегося профессионально электрикой, будет достаточно и более простого устройства.

Виды и конструктивные особенности

Все тестеры можно разделить на две большие группы — аналоговые и цифровые. Они отличаются способом вывода информации. В аналоговых показания измерений считываются с помощью стрелочного указателя. В цифровых приборах они отображаются в виде цифр на светодиодном либо жидкокристаллическом дисплее.

Мультиметры укомплектованы щупами, с помощью которых выполняется подсоединение прибора к объекту измерения. Эти элементы конструкции подключаются к оборудованию с помощью проводов разного цвета, чаще всего черного и красного, обозначающих отрицательные и положительные полюса соответственно. Аналогичная цветовая маркировка нанесена на гнезда, расположенные на передней панели.

В последнее время все большую популярность приобретают цифровые мультиметры. Одни обладают довольно серьезным преимуществом перед стрелочными — можно не соблюдать полярность подключения.

Если пользоваться тестером напряжения аналогового типа и перепутать полюса, то можно погнуть стрелку. В аналогичной ситуации при измерении характеристик с помощью цифрового устройства на дисплее просто отобразится отрицательное значение.

Дешевые китайские мультиметры обладают небольшими функциональными возможностями. С их помощью можно измерить лишь несколько показателей:

  • постоянное, а также переменное напряжение до 1000 В;
  • силу тока в электроцепях;
  • активное сопротивление.

Более дорогие приборы предоставляют возможность проверить полупроводниковые детали, а если есть термопара либо терморезистор, то и температуру. Первые модели мультиметров имели весьма неудобную систему изменения диапазона измерения. Для этого требовалось вставить штекер в нужное гнездо. Сейчас все изменилось, так как в приборах есть пакетный переключатель. Достаточно повернуть ручку в нужное положение и можно приступать к работе.

Измерение электрических характеристик

Для проведения измерений необходимо подсоединить к прибору щупы. После установки регулятора режима работы в требуемое положение можно начинать работать. Все параметры электроцепей проверяются по одному алгоритму.

Постоянное и переменное напряжение

Чтобы проверить напряжение тестером, сначала необходимо установить переключатель в режим DCV или ACV — постоянное и переменное соответственно. Также следует выбрать и максимальный предел измерений.

Если измеряется переменное напряжение в сети 220 В, то переключатель необходимо поставить в положение 600 В либо 750 В. Это позволит предотвратить выход прибора из строя.

Щупы устанавливаются в соответствующие гнезда в зависимости от полярности. После выполнения этих подготовительных действий можно приступать к измерению напряжения. На тестерах чаще всего присутствуют следующие пределы:

  • 200 m — можно измерить напряжение до 0,2 В;
  • 2000 m — до 2 В, например, на батарейках;
  • 20 — до 20 В, соответствует напряжению автомобильной электросети;
  • 200 — максимум 200 В;
  • 750 — до 750 В;
  • 1000 — максимальное напряжение равно 1000 В.

Сила тока и сопротивление

Предел измерения находится в диапазоне от 200 Ом до 2 МОм. После подключения щупов прибор необходимо перевести в режим Ω-омметра. Для выбора предела измерений следует изучить маркировку резистора. Например, если на радиодетали указано 1К5, то на тестере нужно выставить значение 2000 Ом. Когда маркировка сопротивления не может быть расшифрована, то регулятор выставляется на меньшее значение. Если после измерения на дисплее отображается цифра 1, то следует увеличивать предел до того момента, пока не появится реальное значение сопротивления.

Практически все модели мультиметров позволяют измерять силу постоянного тока в электрической цепи. Более дорогие устройства предоставляют возможность узнать и показатель переменного тока.

Для проведения измерений на приборе следует выбрать нужный режим и подсоединить щупы. Подключив их к сети, на дисплее можно увидеть значение требуемого параметра.

Проверка полупроводниковых радиодеталей

Благодаря современным мультиметрам можно проверять работоспособность диодов и транзисторов. Так как диод способен пропускать ток лишь в одном направлении, то подключать прибор необходимо правильно. Сначала потребуется перевести мультиметр в соответствующий режим работы и подсоединить отрицательный щуп к катоду элемента, а положительный — к аноду.

После этого на дисплее можно увидеть значение напряжения пробоя, в среднем составляющее от 100 до 800 мВ. Изменив полярность щупов и повторив процесс измерения, можно убедиться в работоспособности элемента. В такой ситуации на дисплее должно появиться значение меньше 1. Если при любом подключении отображается единица, то диод следует считать неисправным.

Проверка транзисторов проводится в режиме Ω. Следует помнить, что рассматривать этот элемент необходимо в качестве двух диодов, соединенных встречно. Алгоритм действий при измерении следующий:

  1. Устанавливается режим работы омметра.
  2. К выводу «база» подсоединяется красный щуп с зажимом типа «крокодил».
  3. Черный щуп нужно поочередно подключать к эмиттеру и коллектору.
  4. Показания на дисплее должны быть аналогичны проверке диодов.

Если после перемены мест подключения щупов на дисплее отображается единица, то радиодеталь исправна. Чтобы полностью в этом убедиться, нужно проверить все три перехода. Так проверяется транзистор типа «n — p — n». Для работы с элементами «p — n — p» необходимо лишь поменять местами положительный и отрицательный щупы прибора.

Тестеры напряжения — универсальные приборы, позволяющие определить причину неисправности буквально за несколько минут. Освоить работу такого оборудования довольно просто. Внимательно прочитав инструкцию, любой человек сможет пользоваться электрическим тестером, так как стоимость этого устройства невелика, и его можно легко купить в любом магазине электро- и радиотоваров.

220v.guru

Как правильно пользоваться тестером: измерение параметров

Одним из необходимых устройств, которое должно быть в любом доме, является тестер. Современные тестеры — это многофункциональные приборы, позволяющие проводить измерения радио- и электрических величин. Второе название такого устройства — мультиметр. Слово мультиметр произошло от английского multimeter (функциональный измеритель) и представляет собой сложное электроизмерительное устройство, сочетающее в себе несколько функций.

Мультиметр может быть как портативным устройством для осуществления различного рода простых измерений и поиска неисправностей, так и стационарным с узкоспециализированным направлением или увеличенным функционалом.

Если научиться правильно его подключать, понимать значение надписей на его передней панели, анализировать показания, то его эксплуатирование окажется довольно простым.

Виды устройств и обозначения

По своему принципу работы и функциональности выпускаемы устройства могут быть:

  • цифровые;
  • аналоговые.

По виду измерения:

  • узкоспециализированные;
  • многофункциональные.

Важными характеристиками является погрешность и диапазон измерения.

Перед тем как пользоваться электрическим тестером, необходимо изучить знаки на нём. Такими значками могут быть следующие общепринятые обозначения:

  • ACA или А~ — сила тока переменного напряжения.
  • ACV или V~ — переменное напряжение.
  • DCA или A — сила тока постоянного напряжения.
  • DCV или V — постоянное напряжение.
  • А, mA — величина тока в амперах.
  • V, mA — величина напряжения в вольтах.
  • Ом, кОм, МОм — величина сопротивления в Омах.
  • hFE — коэффициент усиления транзисторов по току.
  • o))) — диодная прозвонка.
  • Сх — ёмкость.
  • COM — отрицательное гнездо для подключения щупа.
  • V/Ω — положительное гнездо для подключения щупа.
  • C0 — место подключения термопары (измерение температуры).
  • On/OFF — включение или выключение прибора.

Цифровой мультиметр

Главной особенностью цифрового мультиметра является наличие экрана — на нём наглядно отображается измеряемая величина. В основе принципа работы прибора лежит сравнение измеряемых сигналов с опорным напряжением, для этого применяется аналого-цифровой преобразователь, встроенный в мультитестер. Как пользоваться таким прибором, рассмотрим ниже.

Для проведения измерений тестер подключается набором проводов к измеряемому элементу, как и в случае со стрелочным. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Порядок измерения электронным мультиметром в общем виде можно представить в виде следующих действий:

  1. Включить устройство, нажав на кнопку ON/OFF.
  2. Вставить штекеры проводов в соответствующие гнёзда на панели.
  3. Выбрать тип измерения и диапазон, переключившись на нужные поворотным выключателем.
  4. Прижать измерительные щупы к исследуемому объекту.
  5. Снять показания с экрана прибора.

Итак, рассмотрим подробнее, как проводить замеры значений различных величин.

Измерение постоянного и переменного напряжения

Для этого соединим красный конец провода с красным гнездом прибора, обычно отмеченного буквой «V», а чёрный — с гнездом «СОМ». Переставим выключатель в область DCV или ACV на предполагаемое число. Если это значение неизвестно, то переключатель нужно установить на максимальную величину, а для повышения точности понижать её. Следующим этапом будет соединение концов проводов с измеряемой целью. После этого останется только включить прибор, и на дисплее появится значение напряжения. Напомним, что напряжение измеряется путём параллельного подключения измерителя к исследуемым точкам.

Определение постоянного и переменного тока

Красный провод вставляем в гнездо «mA», чёрный — в «СОМ». При этом во многих приборах для вычислений в пределе между 220 mA и 10 А существует своё гнездо, которое будет обозначаться как «10A». Затем следует установить переключатель на выбранную позицию в области DCA для постоянного тока и АСА — для переменного. Щупы подключаем в разрыв исследуемого элемента или цепи, показания на дисплее покажут измеренную величину.

Проверка транзисторов

Для этого действия понадобится установить выключатель в позицию «hFE». Стоит отметить, что транзисторы бывают разного типа: p-n-p и n-p-n. В зависимости от типа и вида ножки транзистора требуется совместить с соответствующими надписями на гнезде, обозначенном «hFE». Переключатель устанавливают в положение диодной прозвонки «o)))». При включении прибора на экране появится цифра, обозначающая коэффициент усиления транзистора. Если цифра определяется равной нулю, то такой транзистор работать не будет, или неправильно определена его проводимость.

Вычисление емкости конденсатора

Вычисление этого параметра производят через дополнительный разъем, промаркированный как «Сх». В него вставляются ножки испытуемого конденсатора, а переключатель ставится в положение на предполагаемом диапазоне Сх. При включении тестер покажет определённую ёмкость. Необходимо отметить, что в связи с размерами мультиметров проверить большие значения ёмкости не удастся.

Проверка резисторов

Измерение сопротивления тоже не составляет особых трудностей. Подключаем щупы к двум концам резистора, обратные концы проводов — к разъёмам «Ω» и «СОМ». Переключателем устанавливаем примерное сопротивление, включаем устройство и смотрим на экран. В случае когда на индикаторе высвечивается единица, то следует переключатель переставить на одну позицию вверх, если ноль, то необходимо понизить значение на омметре.

Режим прозвонки

Этот режим используется для прозвонки целостности проводников и переходов полупроводников. Понадобится соединить красный конец провода с гнездом «V Ω mA», а чёрный — с «СОМ» и установить переключатель в позицию «o)))». Если сопротивление перехода или проводника окажется меньше 100 Ом, то прозвучит звуковой сигнал.

В цифровом тестере могут быть также дополнительные функции, такие как внутренний генератор, измерение внешней температуры, вычисление индуктивности. Работа с этими параметрами будет происходить аналогично способам вычисления, описанным выше. В приборе может быть реализована функция памяти результата, обычно обозначается кнопкой HOLD, и автовыключение. Оно позволяет выключиться прибору самостоятельно, если в течение определённого времени измерения им не проводились.

Хочется отметить ещё один момент: если вдруг на экране высветится индикация с моргающей батарейкой, это будет означать о необходимости заменить элемент питания. Обычно для этого придётся снять заднюю крышку, но лучше будет изучить инструкцию к устройству.

Стрелочные мультиметры

Самые первые измерительные приборы снабжались стрелками. Это устройство представляло собой электромеханическую головку. Конструктивно она выполнена в виде рамки, которая находится в магнитном поле. На эту головку подаётся электрический сигнал через различные сопротивления. В зависимости от силы тока стрелка в рамке отклоняется. Диапазон отклонения стрелки проградуирован, согласно этим значениям и вычисляется значение требуемой величины.

Технические возможности аналогового тестера во многом определяются чувствительностью магнитоэлектрического измерительного прибора. Главным достоинством такого вида устройства является инерционность и невосприимчивость к помехам во время измерения постоянного напряжения и величины сопротивлений. Например, при вычислении постоянного напряжения с пульсациями, тестер, интегрируя их, покажет среднее значение. Расширить диапазон измерения можно, применив добавочные сопротивления или шунт.

Стрелочные приборы идеально подходят для отображения динамики сигнала. Тестер мгновенно показывает изменение сигнала. Вместе с тем такой прибор обладает большой погрешностью при измерениях в высокоомных цепях. Также присутствует некоторая сложность в интерпретации этих результатов. Одним из распространённых стрелочных устройств в советское время был ц4353, называемый «цешка». Прибор отличался надёжностью и многофункциональностью. На его примере и рассмотрим, как пользоваться стрелочным тестером.

Принцип работы

Авометр, ампервольтметр или тестер — устройство портативного типа для измерений разных величин токов, напряжений и активного сопротивления. В некоторых типах авометров предусмотрено также измерение электрической ёмкости конденсаторов и проверка исправности транзисторов.

Включение прибора осуществляется согласно инструкции, указанной на обратной стороне крышки закрытия элементов питания. Копкой переключения выбирается режим работы для постоянной величины, переменной или сопротивления. Галетный переключатель диапазонов вычисления устанавливается на фиксированное значение, соответствующее предполагаемому значению измерения.

Перед вычислением величины омного сопротивления «цэшка» настраивается путём вращения ручки нуля до тех пор, пока стрелка не установится на значение «бесконечность». Для измерения ёмкости или сопротивления более килоома добиваются установки стрелки в положение «0», предварительно замкнув перед этими операциями зажимы щупов между собой. Если выставить калибровочные значения не удаётся, то требуется просто заменить элемент питания.

При выборе диапазона в режиме «Ω» значения сопротивления маркируются не максимальными числами в этом диапазоне, а имеют такой вид х1, х10, х100. Это означает, что полученное значение будет измеряться в Ом, кОм, МОм соответственно. Измерение активного сопротивления производится от установленного в авометр источника постоянного тока (батарейки).

Подключив прибор с помощью щупов к исследуемому объекту, производится вычисление результата согласно показаниям стрелки на соответствующей измерениям шкале. При этом надо запомнить, что при необходимости измерить постоянный сигнал щуп с красного разъёма подключают к плюсу, а с чёрного — к минусу. Если во время измерения стрелка отклоняется в неправильную сторону, то это говорит о том, что полярность на щупе и исследуемом объекте не совпадает, нужно просто поменять щупы местами.

Проверка работоспособности конденсатора проводится при переходе в режим омметра. К ножкам электролитического конденсатора, учитывая полярность, подключают щупы и наблюдают за поведением стрелки. При рабочем элементе стрелка отклоняется вверх, так как внутренние цепи мультиметра заряжают конденсатор. Чем выше значение конденсатора, тем медленнее отклоняется стрелка. Если полярность изменить, электролит начинает разряжаться.

Подробную информацию по диапазону измерений можно получить из инструкции, идущей в комплекте с мультиамперметром. Аналогично определения проводятся и на других мультиметрах такого вида, например, SUNWA MF-110A (YX-1000A) и др.

Если вам вдруг не захочется разбираться в настройках тестера, то можно приобрести автоматический мультиметр. Такого рода устройства будет полезно как начинающему, так и опытному пользователю. Очень хорошо оно подойдёт и «чайнику», ведь сама суть работы сводится лишь к выбору параметра, необходимого для измерения, а диапазон прибор выберет самостоятельно.

obinstrumentah.info
