Подготовка пола под тёплые полы: стяжка, теплоизоляция и гидроизоляция

Теплые полы появились в качестве дополнительного подогрева в тех помещениях, где по специфике функционирования люди ходят босиком (например, ванная комната).

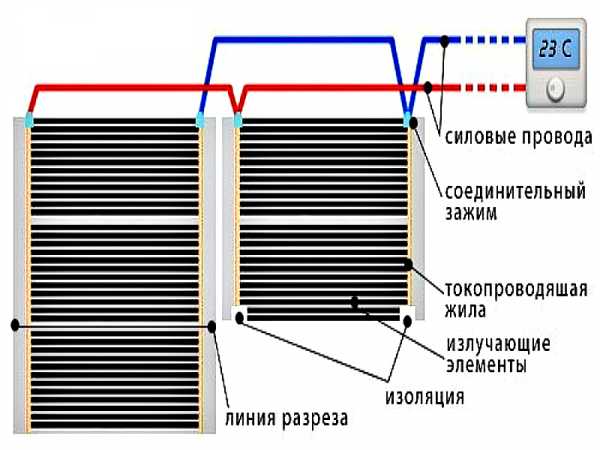

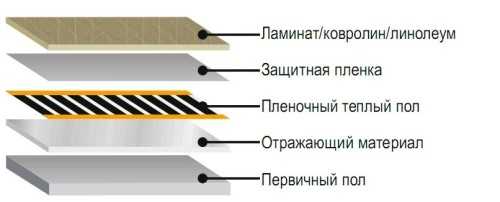

Схема инфракрасного теплого пола.

В настоящее время обогрев полов распространился в качестве отдельного отопления помещения.

Подготовка пола под монтаж теплых полов определяет качество их функционирования. Необходимая теплоизоляция обеспечит высокий КПД нагрева, а горизонтальность поверхности позволит воде беспрепятственно течь по трубам. Как правильно выполнить подготовку основания теплого пола, обеспечивающую его качественное функционирование? Будут ли различия в подготовке для монтирования теплых полов разных конструкций (водных, электрических, инфракрасных)?

Виды и конструктивные отличия обогреваемых полов

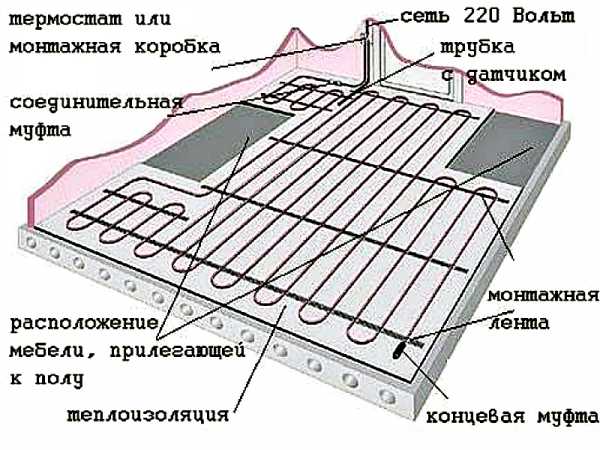

Схема подключения теплого пола.

В первом веке нашей эры в Корее существовала традиция обустройства теплых каменных полов «ондол», внутри которых были расположены дымоходы от дровяной печи.

Современные конструкции обогрева помещения тепловым излучением от напольной поверхности выполняются в виде трубы с горячей водой или в виде электрического кабеля, вмонтированного в пол. Использование инфракрасного излучения позволяет не монтировать энергоноситель внутрь стяжки, а укладывать его под верхним напольным покрытием (линолеум, ламинат, ковролин).

Монтаж нагревающего элемента (труба, кабель) выполняется в стяжку (цементно-песчаный раствор или наливной пол). Слой уложенной стяжки вместе с нагревателем образует напольный радиатор большой площади, который способен обогреть полностью все пространство комнаты.

Для длительного функционирования в качестве напольной подложки стяжка должна быть уложена на ровное покрытие и укреплена (арматурой или армирующей сеткой). Материал стяжки может расширяться и сжиматься при нагреве и охлаждении. Чтобы не допустить появления трещин в результате расширения и сжатия материала нагревающего слоя, по периметру устанавливается демпфер (между стеной и стяжкой с нагревателем). Демпферная лента представляет собой вспененный полимер, он не только гасит расширения, но и изолирует щели между полом и стеной.

Стяжка с проводом (или трубами) никогда не укладывается непосредственно на грунт или балку перекрытия. Для ее заливки укладываются нижние слои конструкции теплого пола.

Подготовка основания под теплые полы

Подготовка пола выполняется в двух целях: выровнять поверхность и теплоизолировать ее с нижней стороны (от грунта).

Выравнивание нижней поверхности, тепловая и гидроизоляция

Схема гидроизоляции теплого пола.

В квартирах плиты перекрытия имеют достаточную горизонтальность поверхности. Выравнивание необходимо в частном секторе, когда снизу будущего пола расположен грунт. Первичное выравнивание выполняется подсыпкой сухого песка в углубления. Далее, заливается первичная стяжка. Материалом для нижней стяжки служит цемент. Толщина нижней первичной стяжки составляет 5-6 см. При этом качественной считается та первичная стяжка, в которой имеющиеся неровности не превышают 3 см. Особенно важно обеспечить ровную поверхность для укладывания труб, от этого будет зависеть свободный ток нагретой воды.

Обеспечить дополнительную теплоизоляцию напольного радиатора от грунта можно стяжкой цемент+глина+опилки (тырса).

Изоляция нагревающего слоя от грунта или подвала (в доме) или плиты перекрытия (в квартире) необходима при любой конструкции теплых полов. Наиболее распространенным материалом такого изолирования является пенопласт и пеноплекс. При этом плотность используемых плит должна быть 3,5 кг/см³ или выше. Плотность утеплителя должна обеспечить его достаточную жесткость, сверху будет лежать слой цементной стяжки, трубы с водой и тяжелое напольное покрытие (например, кафель).

Перед укладкой пенопластовых плит необходима гидроизоляция (например, полиэтилен 250 мкм). Структура пенопласта содержит открытые ячейки, он паропроницаем и гидрофобен, то есть впитывает влагу внутрь себя. Для предупреждения проникновения грунтовой влаги утеплитель кладут на слой полиэтилена (или другого гидростойкого материала).

Пеноплексовый утеплитель характеризуется улучшенными свойствами, его ячейки закрыты, влага не пропитывает материал, поэтому укладывание гидроизоляции не важно. Толщина утеплителя должна быть выше 5 см (для частного сектора) и 2-3 см (для плит перекрытия в квартире).

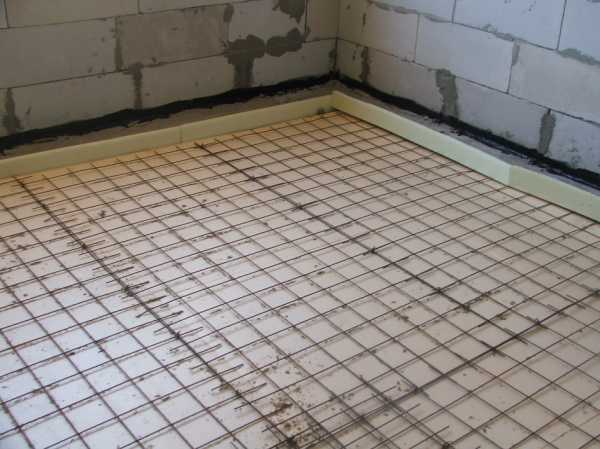

Армирование стяжки и укладывание демпферной ленты

Схема армирования стяжки теплого пола.

Армирование стяжки теплого пола важно, если конструкция представляет собой нависающий слой (пол является потолком гаража или погреба). Армирование необходимо при укладывании конструкции из труб, она сама по себе тяжелее электрических проводов и создает дополнительное неравномерное давление на нижнюю стяжку, чем может вызвать ее растрескивание. В случаях, когда необходима надежная армировка, используется металлическая арматура или сетка диаметром проволоки 4-6 мм, шагом до 150 мм. Сетку с меньшим диаметром (2-3 мм) используют для укрепления теплого пола с электрическим кабелем. Металлический материал сетки будет иметь дополнительный сглаживающий эффект в распределении тепла по поверхности стяжки.

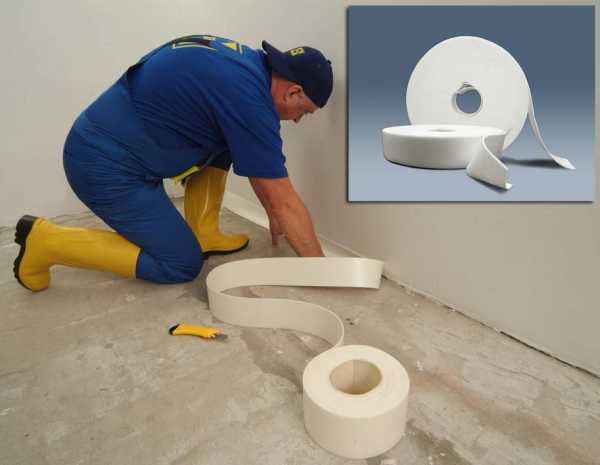

Демпферная лента выпускается толщиной 5-8 мм и шириной 12-18 см, при ее укладывании надо учесть, что край ленты должен возвышаться над верхним уровнем пола минимум на 2 см.

На этом подготовка основания для укладывания теплого пола заканчивается. Далее, выполняется раскладывание нагревателя (по предварительно расчерченной схеме), заливка вторичной стяжкой бетона или наливного пола, монтаж наружного декоративного покрытия.

Материал наружного пола должен характеризоваться высокой теплопроводностью, он должен хорошо передавать тепло внутрь отапливаемого пространства. Идеальным покрытием теплых полов считается кафель, подойдут и могут быть использованы: камень, ламинат, линолеум, ковролин.

dekorspalni.ru

толщина, над водяном, утепленная, своими руками видео

Популярность такого вида отопления как теплый пол, постоянно увеличивается и во многих случаях, он уже заменяет традиционные радиаторы. В квартире может быть установлен как водяной, так и электрический теплый пол, но независимо от этого, укладка должна проводиться на прочное и надежное основание, которое обеспечивает цементно-песчаная стяжка.

Особенности цементно-песчаной стяжки под теплый пол

При создании теплого пола, его конструкция состоит из четырех слоев:

• черновая стяжка;
• теплоизолятор;
• теплоноситель;
• чистовая стяжка.

Для того чтобы выровнять основание и оно было прочным, надежным и долговечным, необходимо сделать качественную цементно-песчаную стяжку.

Кроме того, что черновая стяжка под теплым полом выдерживает большие физические нагрузки, на нее еще действует и тепловая нагрузка.

Черновая стяжка должна быть прочной, так как ее отслоение или появление трещин, может не только привести к разрушению финишного покрытия, но и к значительным потерям тепла. Кроме этого, может произойти повреждение труб и тогда придется проводить их замену, а для этого необходимо полностью разбирать конструкцию пола.

Для создания черновой стяжки, можно использовать уже готовые растворы или самостоятельно сделать цементно-песчаный раствор. При его изготовлении, необходимо добавлять специальный пластификатор, в расчете 1 литр на 100 килограмм цемента или его можно заменить клеем ПВА, которого понадобится 1 литр на мешок.

Специалисты уверяют, что под теплый пол будет достаточно цементно-песчаной стяжки толщиной 2,5-3 см.

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

• емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
• дрель с насадкой или строительный миксер;
• металлические профили для изготовления маяков;
• шпатель и мастерок;
• строительный уровень;
• лазерный уровень;
• правило;
• цемент;
• песок;
• вода;
• пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Пошаговая инструкция по созданию стяжки под теплый пол

После того как вы убрали с поверхности пола весь мусор, можно приступать к выполнению работ. Сначала проводится разметка при помощи лазерного уровня.

Учитывайте то, что после черновой стяжки, у вас еще будут укладываться трубы и чистовая стяжка, поэтому толщина пола может достигать 10 см.

Определение перепада высот

Определить кривизну пола можно при помощи обычного уровня, использовать для этого водяной или лазерный уровень.

Чтобы определить перепад высот при помощи реечного уровня, порядок действий будет следующий:

• с пола убирается весь мусор и то, что будет мешать выполнению работы;
• отмечаем на стенах по всему периметру высоту базового уровня, эта линия должна быть параллельна полу;
• определяем наибольшую высоту пола от базового уровня;
• теперь чертим новую линию, которая должна пройти выше самой высокой линии ровно на 1 м;
• осталось начертить линию будущего чистового пола, которая отмечается от предыдущей на расстоянии 100см минус высота стяжки.

Намного проще весь этот процесс выполнять при помощи лазерного нивелира, но с ним надо уметь работать и он должен быть правильно настроен. Удобно работать с самонастраивающимися приборами, в этом случае порядок выполнения работ будет следующим:

• убирается весь мусор;
• прибор устанавливают в самой высокой точке;
• луч лазер направляется на стену, и отмечают линии на всех стенах;
• высота этой линии не имеет большого значения, так как от нее при помощи рулетки можно переместиться на нужную высоту;
• после определения самой высокой точки, в ней закрепляют малярный шнур и натягивают его к противоположным и соседним стенам;
• если нет бугров, то эту точку можно брать за начало отсчета;
• отмеряем высоту стяжки, отмечаем ее уровень и переходим к установке маяков.

При работе с лазерным нивелиром, необходимо обязательно надевать очки (обычно они идут в комплекте с прибором), так как его луч опасен для зрения.

Установка маяков

После разметки нулевого уровня, проводится установка маяков, обычно для этого используются металлические профили. Маяки фиксируются на раствор и выставляются по необходимому уровню. Можно для фиксации использовать алебастр, так как он быстро застывает, и можно будет сразу начинать заливку раствором.

Расстояние между маяками будет зависеть от размеров правила, обычно оно в пределах 1 метра. Маяки надо надежно фиксировать, чтобы в процесс заливки раствора они не прогибались.

Во время заливки раствора, надо оградить от контакта с ним дверные косяки и другие деревянные элементы, для этого их можно заклеить скотчем.

Если есть сливные отверстия, то их закрывают пробками, чтобы внутрь не попал раствор, при необходимости спрятать в стяжке кабеля, их надо фиксировать в полуподвижном состоянии.

Приготовление и заливка раствора

Наиболее дешевым и доступным вариантом будет самостоятельное приготовление раствора, для этого вам необходимо смешать цемент и песок в пропорции 1:3 и пластификатор, а также воду для получения необходимой консистенции.

Количество пластификатора будет зависеть от его марки и указывается на упаковке, вместо него можно на мешок цемента добавлять литр клея ПВА.

Большое количество воды может привести к растрескиванию раствора, а если ее будет мало, то работать с ним сложно и качественно замесить его вручную у вас не получится. Процесс заливки простой и доступный, поэтому с ним справится даже человек, который делает это впервые.

Готовый раствор заливают в пространство между маяками и выравнивают поверхность при помощи правила. Двигать правило необходимо волнообразными движениями в направлении на себя. При образовании впадин, они заполняются раствором, и снова поверхность выравнивается. Такими полосами выполняется заливка раствором всей поверхности пола.

Уход за стяжкой

Особенностью цементно-песчаной стяжки является то, что во время ее высыхания, происходит усадка, поэтому обязательно необходимо контролировать этот процесс. После заливки раствора, лучше всего помещение закрыть от доступа солнечного света и в нем не должно быть сквозняка, это позволит создать оптимальный микроклимат и на первом этапе, испарение влаги будет происходить равномерно.

Первый день стяжку трогать не надо, а на вторые сутки ее полностью накрывают полиэтиленовой пленкой и оставляют до полного высыхания поверхности. При соблюдении такой технологии, риск появления трещин сводится к минимуму, а это значит, что у вас не будет потерь тепла, выделяемого теплым полом.

Укладка чистовой стяжки

После того как черновая стяжка приобретет необходимую прочность, можно приступать к выполнению дальнейших работ. На нее укладывается слой теплоизоляции. Для водяного пола используется пенополистирол, к основанию он крепится неподвижно при помощи клея или дюбелей, получается утепленная стяжка пола.

По периметру помещения крепится демпферная лента, которая даст возможность чистовой стяжке немного расширяться во время нагрева и остывания, и при этом на ней не будут появляться трещины.

На следующем этапе крепится труба водяного пола и надежно фиксируется к основанию при помощи специальных дюбелей. Армирующая сетка может быть уложена как под трубами, так и сверху или с обеих сторон. Если сетка снизу, то к ней будет удобно крепить трубы, но армирующую функцию она не выполняет.

При высоком качестве раствора, армирующую сетку можно не устанавливать, а просто добавить в раствор фиброволокно.

Теперь необходимо проверить работоспособность теплого пола и если все нормально, можно заливать чистовую стяжку. Заливка пола должна проводиться за один раз. Если помещение небольшое, то можно обойтись без маяков, а в больших комнатах их надо устанавливать, иначе ровная поверхность у вас не получится.

Осталось подождать, пока стяжка над теплым полом высохнет и можно приступать к монтажу финишного покрытия.

Полезные советы

Все работы по укладке стяжки необходимо начинать с самого дальнего угла и постепенно двигаться к входу.

Раствор распределяют равномерно, чтобы он не выступал за уровень маяка.

Чтобы обеспечить оптимальное затвердевание раствора, после его заливки рекомендуется на протяжении первой недели 2 раза в день сбрызгивать пол водой, так как стяжка должна застыть, а не быстро высохнуть.

Перед тем как вы будете заливать чистовую стяжку, сделайте на рисунке схему расположения труб и сохраните его. При проведении дальнейших работ, может возникнуть необходимость просверлить в полу отверстия и, зная расположение труб, вы сможете избежать возможного их повреждения.

Если площадь комнаты более 40 м2, то в чистовой стяжке необходимо делать температурные швы. Толщина стяжки при водяном теплом поле  должна составлять: черновой 3-5 см, а толщина чистовой 5-10 см, все зависит от назначения помещения, в квартире будет достаточно 5-7 см.

Перед заливкой чистовой стяжки, в системе водяного пола необходимо создать давление порядка 1,5-2 атмосферы, но на протяжении 3-4 недель нагревать воду более 25 градусов нельзя.

Подведение итогов

Устроить стяжку под водяной теплый пол несложно и с этой задачей сможет самостоятельно справиться любой домашний мастер. При выполнении работ, обязательно необходимо соблюдать технологию, правильно готовить раствор, и создавать условия для его нормального затвердения.

Только в таком случае, вы сможете создать прочное и надежное основание для теплого пола, и данная система будет вам служить на протяжении многих лет.

Полезное видео

Что значит правильный теплый пол? Разбираем что значит каждый элемент теплого пола.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

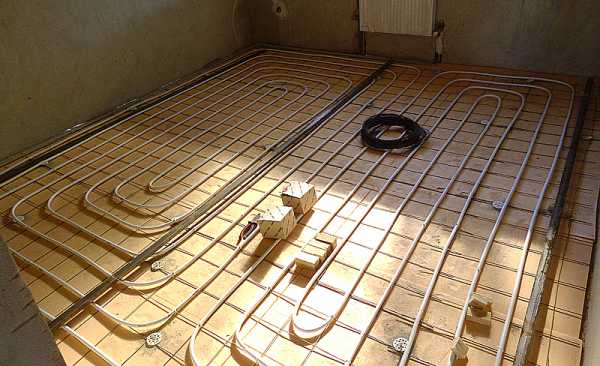

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

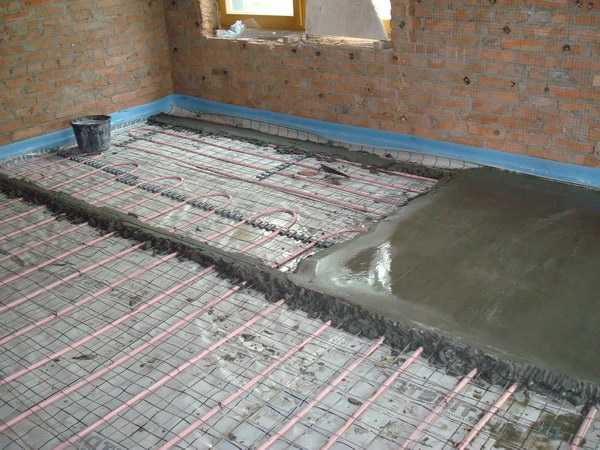

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Как правильно сделать теплый пол

Будет ли теплый пол веянием моды или насущной необходимостью в дополнительном обогреве жилья – неважно. Главное, четко понимать, что это ответственный процесс и что такое правильный монтаж теплого пола.

Виды теплых полов для индивидуального жилья

В России всем известно паровое отопление, в переходное время года для обогрева дома жильцы используют всевозможные электрические обогреватели. Так и теплые полы могут работать на основе гидравлической системы или подключаться к электрическим сетям. Какой вид системы обогрева выбрать, зависит от особенностей индивидуального жилья. Поэтому, перед тем как укладывать теплый пол посоветованный знакомыми, надо точно выяснить правовые аспекты и возможности его монтажа в помещении.

Правила укладки теплого водяного пола требуют основательной подготовки, и вся конструкция будет обладать значительной массой. Во многих случаях, подобная тяжелая структура не допустима в многоквартирных домах. И не только из-за слабости перекрытий, толщина конструкции с водопроводными трубами и подготовительными подложками и укрытиями может достигать 15-20 см. Подобные системы возможны только на первых этажах многоэтажных домов при достаточной высоте помещений, или в индивидуальных строениях.

Владельцам квартир в многоэтажных домах, особенно с невысокими потолками, лучше подумать, как уложить теплый пол пленочный. Это самый простой вариант электрического пола, хорошо подходящий под легкие напольные покрытия. А под более массивную половую отделку комнат – плитку или дерево, правила укладки теплого пола рекомендуют выбрать кабельные или стержневые варианты системы.

Как укладывать водяной теплый пол

Водный теплоноситель, хоть и не обладает смертельными свойствами как электрический, но тоже может доставить немало неприятностей при халатном отношении к обустройству обогревающей системы. Точное понимание как правильно уложить теплый пол гидравлического типа, придет после составления подробной монтажной схемы и технических расчетов теплового узла.

Как правильно класть теплый пол на основе гидравлической системы

Подготовка основания для водяного обогревательного контура, дело не простое. Если имеется какое-либо покрытие, его необходимо снять до плиты перекрытия. Проводится тщательная тепло и гидроизоляция поверхности и ее выравнивание. В качестве изоляционных материалов берется пеноплекс или что-то подобное с плотностью от 40 кг/м³, толщина слоя должна быть 30÷150 мм. Вдоль стен комнаты размещаются демпферные закладки из вспененного полистирола, они призваны компенсировать тепловое расширение греющихся поверхностей.

Водяной теплый пол, правила монтажа:

• усиление подложки арматурой и сеткой для крепления труб;
• укладка металлопластиковой трубы по рассчитанному контуру, такой расчет показывает, как уложить водяной теплый пол под стяжку: змейкой, меандром или спиралью;
• армирование собранной конструкции противоусадочной сеткой;
• тщательная опрессовка всех элементов системы;
• подключение напольной системы отопления к тепловому узлу;
• выполнение бетонной стяжки под рабочим давлением в системе;
• окончательное оформление поверхности напольным покрытием, проводится после полного схватывания бетона и проверки работоспособности конструкции.

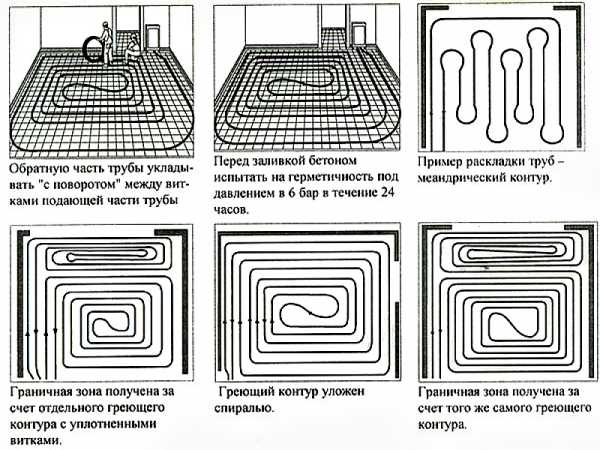

Как разложить трубы для теплого пола

Система отопления с помощью водяного теплоносителя, имеет значимую особенность. От отопительного котла подается горячая вода, и, пройдя по отопительному контуру, остывает и возвращается обратно. В монтаже гидравлических конструкций необходимо понимать, как правильно уложить трубу для теплого пола и при этом избежать пересечений и обеспечить оптимальный нагрев помещения.

В составлении схемы раскладки труб, учитывается:

• ограничение площади в 40 м² для одной нитки водопроводной трубы, если помещение больше данного параметра, то кладется дополнительный контур;
• как правильно укладывать трубу для теплого пола в холодных зонах комнаты, это могут быть окна или внешние стены.

Водопроводные трубы с разными режимами обогрева демпфируются полистирольными лентами. Это еще раз подчеркивает точность монтажа системы разработанному проекту. При отсутствии необходимых навыков, лучше обратиться к специалистам.

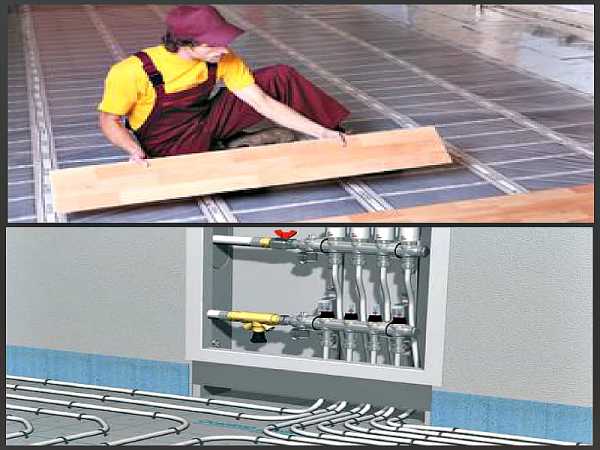

Как правильно укладывать теплый пол электрический

Как правильно установить теплый пол, изготовленный в электрическом варианте, зависит от его конструкции. Производители выпускают несколько видов электрических полов:

• кабельный – представляет собой одно или двухжильный кабель;

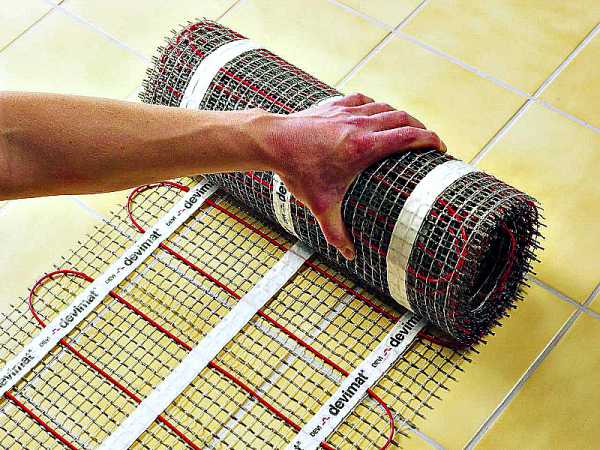

• исполнение в виде матов – тот же кабель меньшего диаметра, закрепленный на сетчатой подложке из полимера;
• стержневой – комплект инфракрасных нагревательных элементов соединенных в лестничную конструкцию;

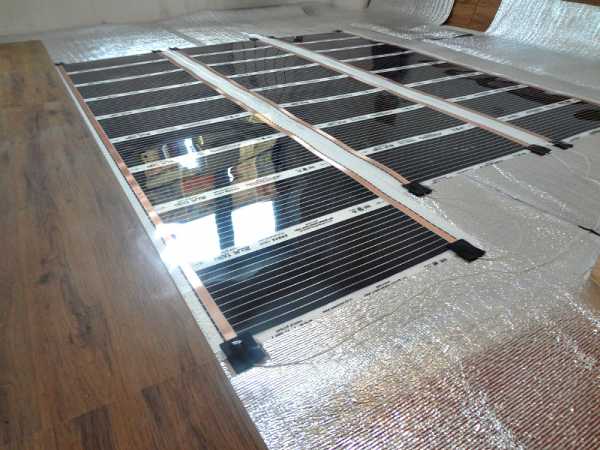

• пленочный инфракрасный – тонкая лавсановая пленка со впаенными нагревательными элементами.

Как правильно положить теплый пол из электрического кабеля и матов

Нагревательный кабель может иметь одну или две жилы. Это определяет схему его раскладки. Одножильный вариант теплоносителя прокладывается таким образом, чтобы оба его конца присоединялись к сети. Двухжильный кабель присоединяется одним концом к терморегулятору, а другой его конец изолируется.

Кабель укладывается волнообразно или спиралью с расстоянием между витками в 7-15 см. При расчете кабеля рекомендуется исключить площади занятые мебелью или другими габаритными предметами, прилегающими к полу. Теплоноситель монтируется на выровненную поверхность с обязательным теплоизоляционным слоем. Закрепление кабеля лучше выполнять монтажной лентой.

Выводы на стену кабелей, рабочего и от датчика температуры, помещаются в защитные трубки и укладываются в штробу, Выполняется подключение проводников напрямую к термостату или через распаечную коробку. Проводится тестовое включение системы для определения слабых мест. Если выполнена правильная укладка теплого пола, то заливается бетонная стяжка. Бетон закладывается при отключенной системе, а примерно через месяц, можно выполнить декоративную отделку и пользоваться полом.

Монтаж теплого пола из нагревательных матов выполняется в такой же последовательности. Предварительно составляется схема раскладки матов и при необходимости осуществляется их раскрой. Вместо стяжки, на нагревательный мат можно сразу укладывать клей и верхнее покрытие. Эксплуатация пола начинается не ранее чем через 30 суток.

Как укладывается теплый пол пленочного вида

Монтаж пленки хоть и выглядит довольно простым, но также требует грамотного подхода к строительным работам. Основа пола должна быть ровной и тщательно прогрунтованной. Пленка очень тонкая, поэтому может порваться при недобросовестной подготовке основания.

На прогретое, ровное перекрытие укладывается теплоотражающий материал. Нельзя проводить работы с инфракрасной пленкой при температуре ниже 0°C. На покрытии укладывается раскроенная пленка медной жилами вниз, разрезы делаются только по разрешенным линиям. Отдельные листы пленки соединяются согласно электрической схеме, выводы силовых проводов подключаются к терморегулятору. Открытые проводники изолируются битумом.

После установки датчика температуры проводится испытание нагревательного контура, при положительном результате пробного включения, проводится окончательная отделка поверхности пола.

Несмотря на кажущуюся простоту монтажа систем обогрева пола, проведение работ с электрооборудованием требует строго соблюдения правил техники безопасности и контроля производственного процесса. Если нет достаточных умений в производстве электротехнических и строительных работ, это совсем не повод отказываться от комфорта. Для квалифицированной установки теплого пола всегда можно обратиться к специалистам.

pol-hot.ru

Стяжка для теплого пола – правила заливки + видео

Далеко не всегда центральное отопление являет собой наилучшую систему для обогрева помещений, и потому сегодня так востребована стяжка для теплого пола, пропорции раствора для которой должны быть правильными. Первоначально такая конструкция, будучи еще не слишком широко распространенной, использовалась в ванных комнатах, чтобы приятнее было стоять на кафельных плитках. Однако все чаще эта система укладывалась под финишное покрытие и в жилых комнатах, поэтому немаловажно знать, как правильно выполнить заливку, чтобы не понизить эффективность источника тепла.

Стяжка для водяного теплого пола – что нужно про нее знать

Прежде, чем приступать к укладке конструкции, следует определиться, насколько высота помещения позволяет поднять напольное покрытие над основанием. В низкопотолочном жилье высота стяжки над теплым полом не может быть большой, поскольку это сократит и без того ограниченное пространство. В таких комнатах гораздо практичнее укладывать электрические пленочные обогревательные системы, которые имеют толщину в пределах одного миллиметра. Поверх можно положить плитку, и тогда специальный клей сыграет роль стяжки. Однако, использование электроэнергии не всегда выгодно, и в большинстве случаев будет экономнее установка водяной системы.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный мастер-класс по теме Стяжка пола своими руками. Пошаговая инструкция с эксклюзивными фото и видео-материалами.

Конструкция, основанная на проложенных пластиковых трубах выглядит следующим образом: слой пленочной гидроизоляции, сверху утеплитель, затем фольга и уже поверх – укладка из труб по схеме «спираль», «змейка» или «двойная змейка», далее заливается стяжка, и монтируется покрытие. Толщина стяжки под теплый пол может зависеть от многих факторов, в том числе от высоты порогов и диаметра труб, кроме того, большой слой бетона будет дольше прогреваться, поэтому заливку следует делать от 7 до 10 сантиметров. Стяжка для водяного теплого пола совершенно не ухудшает своих свойств из-за случайно возникших трещин, другое дело, если обогревательная система из кабеля, на который отрицательно влияют пустоты. Также неблагоприятны полости и для работы пленочных нагревательных элементов, поэтому в ходе заливки желательно протыкать слой бетона металлическим стержнем.

Чтобы трубы не всплывали в толще стяжки, пока она находится в жидком состоянии, всю систему необходимо закрепить либо непосредственно к плитам утеплителя, либо к арматурной сетке. Шаг между трубами соблюдается в пределах 15-16 сантиметров. Если система электрическая, все гораздо проще, поскольку кабель изначально крепится к сетке специальной липкой лентой с шагом в 8-10 сантиметров, причем между витками крепятся термодатчики, которые должны подавать сигнал управляющему блоку о температуре на всей протяженности нагревательного элемента. Заливку следует начинать от дальней стены по направлению к двери, заливая пространство между маяками, чередуя с пустыми участками. Затем, по мере высыхания раствора, через сутки, маяки убираются, и заливается оставшееся пространство помещения.

Стяжка под теплый пол на этапе подготовки к заливке

Для того, чтобы соорудить напольную отопительную систему, совершенно необязательно предварительно выравнивать перекрытие. Достаточно очистить его от пыли и накрыть герметичной водонепроницаемой пленкой, соединив полосы внахлест и скрепив их строительным скотчем. Желательно, чтобы полиэтилен, который чаще всего используется для этих целей, частично переходил на стены, до высоты 5-6 сантиметров. Также по периметру помещения устанавливаются вертикальные полосы герметика или демпферной ленты, выполняющие обязанность температурного шва, а уже потом поверх пленки укладываются маты термоизоляции. Таким образом, после настилания фольги и монтажа труб стяжка под теплый пол получается плавающая.

Система прокладывается с отступом от стен, который для водяного пола соответствует 15-20 сантиметрам, а для электрического находится в диапазоне от 5 до 10 сантиметров.

Каждый слой предварительно сооружаемого «пирога» имеет определенное значение для стяжки. К примеру, гидроизоляция не пропускает влагу снизу, со стороны перекрытия, что исключает затраты тепла нагревательной системы на просушку. Зачем нужна термоизоляция – понятно, она пресекает утечку тепла вниз. Фольга вообще может быть исключена из конструкции, поскольку лишь выравнивает распределение температур. А вот арматурная сетка будет нелишней, либо прямо поверх утеплителя, либо уложенная на фольгу. Помимо увеличения прочности, сетка не позволит возникнуть температурному расширению стяжки, остаточные проявления которого исключает температурный шов.

Как монтируется теплый пол электрический под стяжку

Электрические нагревательные системы под покрытием пола могут быть трех видов – кабельные, в виде нагревательного мата или пленочные. Из них первые два типа обязательно заливаются стяжкой, и только последний вариант может быть уложен поверх нее. Как монтируется теплый пол электрический под стяжку, видео инструктажей существует немало, и сам процесс укладки требует отдельного описания. Нас же интересует непосредственно заливка. Для кабельных нагревателей она делается так же, как и для водяной системы. Единственное отличие в том, что электрический кабель ни в коем случае не должен касаться термоизоляции, и потому его крепят исключительно к арматурной сетке, которая, в свою очередь, подвешивается между специальными лагами. Вся эта конструкция тщательно заливается бетоном с пластификаторами.

Наиболее надежный способ монтажа – комбинация связанной стяжки с плавающей, то есть в плитах утеплителя в этом случае прорезаются отверстия, через которые заливка будет соединена с основанием. Размеры отверстий не должны быть большими, достаточно 10-15 сантиметров, промежутки между ними – в пределах 30 или 40 сантиметров. Дальше расставляются маяки, и осуществляется загрузка раствора между ними в таком количестве, чтобы с учетом опорных мостиков толщина слоя над кабелем достигала 3-5 сантиметров. Обязательно следует проследить, чтобы температура и влажность в помещении были постоянными и не слишком низкими. В течение 28 дней при толщине слоя в пределах 3-4 сантиметров включать систему нельзя. Если слой толще, срок выдержки удваивается.

Гораздо проще уложить пленочный нагревательный элемент, для которого нужен очень тонкий слой заливки. Минимальная толщина стяжки теплого пола такого типа может быть в пределах 2 сантиметров. Если появилась необходимость обновить пол, покрытый кафелем, который держится очень прочно, пленку можно уложить прямо поверх старого покрытия и залить тонким слоем цемента или даже плиточного клея. Также укладываются и маты, поскольку кабель в них несколько тоньше стандартного нагревательного элемента. В случае перегорания жилы, заключенной в изоляцию, ремонт осуществляется только специалистами, которые обнаруживают место повреждения с помощью специального прибора и вскрывают стяжку на нужном участке площадью 10х10 сантиметров.

remoskop.ru
