гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

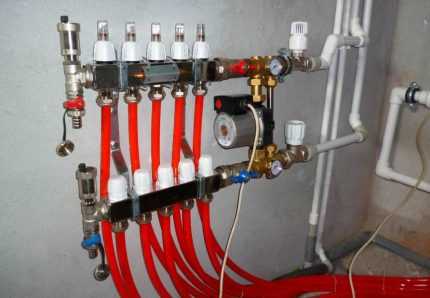

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

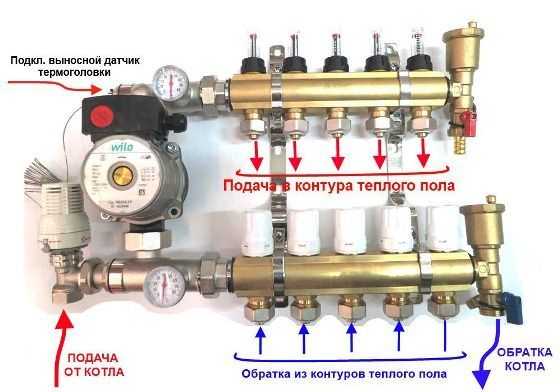

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

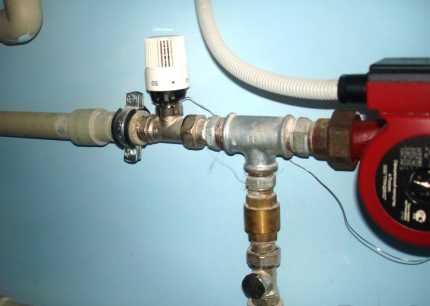

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

sovet-ingenera.com

Подключение водяного теплого пола к системе отопления

Краткое содержание

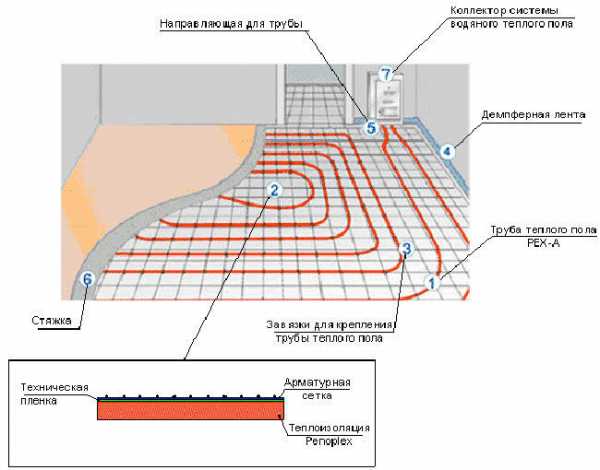

Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем — к котлу.

Монтаж отопительной системы теплого пола

Прежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.

Особенности комбинированной системы отопления

Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.

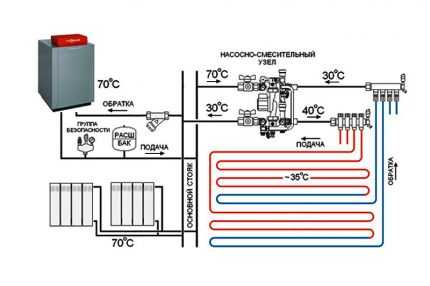

Принципиальная схема комбинированной системы отопления

И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:

Оптимальные материалы труб

  • гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
  • качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
  • перепады давления в отопительной системе способны привести к гидроударам.

По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.

Как подключить теплый пол к коллектору

Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.

Коллектор с накладным датчиком температуры

Простая схема

Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».

Устройство коллектора отопления

Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева. Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.

Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.

Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.

Универсальные резьбовые фитинги

Существенным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.

Теплый водяной пол

Полноценная схема

В этом случае потребуется установка дополнительных элементов:

Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.

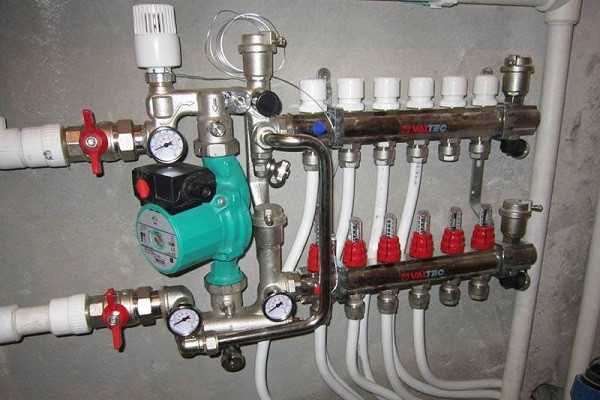

Насосно-смесительный узел для теплого пола

Заменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.

Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.

Циркуляционный насос подключается на «обратку» отопления.

Как подключиться к отопительной системе

Контур отопления может быть двух типов:

  • однотрубным;
  • двухтрубным.

Однотрубная и двухтрубная типы системы отопления

В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.

Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.

Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя

Если байпас закрыт, то теплоноситель двигается через контуры, проложенные в стяжке, прогревая их. Открытие байпаса позволяет остановить обогрев, направив воду в котел. Регулировать интенсивность нагрева пола можно путем изменения поступления количества воды, установив байпас в промежуточное положение.

В отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом

Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.

Как подключить комбинированное отопление в квартире

В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:

  • коллектора;
  • смесительного узла;
  • циркуляционного насоса.

Установка теплого пола в квартире

Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.

Особенности подключения обогрева пола к системе отопления

Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:

Схема подключения водяного теплого пола к системе отопления

  • Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
  • Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
  • Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
  • Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры.

    Подключение коллектора теплого пола

  • Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
  • Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.

Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.

Видео: Монтаж водяного теплого пола

kaminyn.ru

Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева
2. Подключение электрического пола через терморегулятор
3. Расчет необходимого количества терморегуляторов
4. Особенности подключения водяного обогрева
5. Схема контуров с жидким теплоносителем
6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева


Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:
  • механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
  • электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:
  • нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
  • теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;

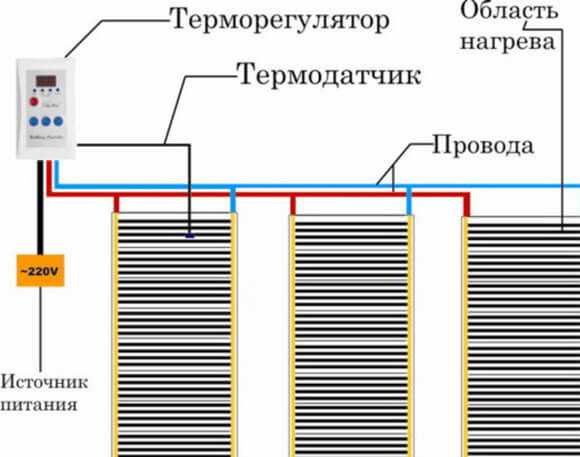

  • специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор

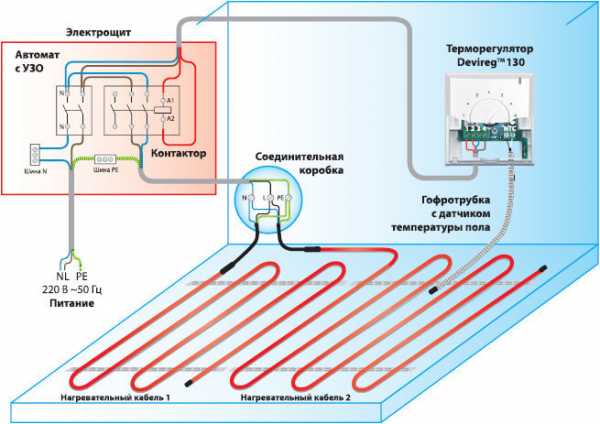

Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: "Схема подключения электрического теплого пола - варианты".

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов


Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева


Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

  • управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
  • балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
  • циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
  • предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
  • коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
  • электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
  • байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
  • несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем


Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: "Длина контура водяного теплого пола: правила расчета"). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:


Комбинированная схема подключения пола с обогревом


Водяные полы с обогревом могут функционировать:
  • в качестве самостоятельной системы отопления помещения;
  • в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:
  • отопительный котел;
  • насос для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиаторы отопления;
  • бак, имеющий мембранную перегородку;
  • устройство управления;
  • запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

teplospec.com

Схема подключения теплого пола: водяного, электрического, пленочного

Монтаж и подключение теплых напольных систем обогрева – это несложная работа, если разобраться, как правильно она выполняется. Есть обогревательные системы на основе воды, инфракрасные и электрические системы обогрева, которые монтируются и вводятся в эксплуатацию разными способами. Сначала необходимо правильно соединить элементы обогрева, подключить пол к терморегулятору и к сети. Все тонкости подключения зависят от типа подключаемой системы, рассмотрим их.

Особенности подключения водяного теплого пола

К моменту введения отопления в эксплуатацию вы должны предварительно установить коллекторный шкаф и смонтировать сам теплый пол. Подключение производят с помощью коллектора.

Существует несколько схем полов на основе воды, это:

  1. схема с трехходовым клапаном,
  2. схема с циркуляционным устройством.

Когда вместо насоса устанавливают трехходовой клапан, то в этом случае имеет место хорошая циркуляция жидкости. Только при хорошей циркуляции воды вы сможете отапливать все помещение и обойтись без установки насосов.

Первым концом трубы прикрепляются к котлу, а на второй край устанавливают разветвители. К одной стороне разветвителя, которая расположена вверху, присоединяют воздухоотводчик. А на обратной стороне находится кран для слива, из которого сливают воду, если системе необходим ремонт.

Введение в эксплуатацию схемы с циркуляционным насосом требует предварительного монтажа системы. После выполнения необходимых ремонтных работ и установки труб, котел подсоединяют к трубам, затем его подключают к отопительной системе. Если все сделано правильно, то проверка пола происходит успешно. В процессе проверки функционирования устройства, его включают на максимальную температуру.

Как проходит подключение электрических напольных обогревательных систем?

Чтобы привести в действие теплый электрический пол, подумайте, в каком месте в вашем помещении будет установлен терморегулятор. Термостаты помогают пользователям управлять системой и обеспечивают постоянную необходимую температуру в доме. С его использованием к сети подсоединяются элементы нагрева отопительной системы.

Перед установкой терморегулятора подумайте о том, вы будете использовать стационарное подключение или пользоваться розеткой для выполнения данных функций. Сделать подключение несложно, поскольку на большинстве таких устройств (на корпусе) изображена схема подключения.

После установки термостата проводим фазу в направлении распределительной коробки. Не забываем о заземлении электричества. В стене делаем канавку для того, чтобы разместить в ней две трубы, сделанные из пластика. Одна трубка имеет кабеля провода для нагрева, а вторая – датчик внутри.

После выполненной процедуры подключаем электрический теплый пол. Укладываем теплоизоляцию вдоль стены, затем монтируем кабель. Если под вами находится отапливаемое помещение, то провод устанавливают и на черновой вариант напольного покрытия.

Чтобы приступить к подключению системы, проверьте стяжку, и убедитесь в том, что она высохла и затвердела. Кабеля питания от секций, которые будут нагреваться, присоединяем с помощью зажимов.

Если вам предстоит монтаж электрического пола, который произведен из матов, то это простая процедура. Монтаж данной системы аналогичный монтажу системы кабелей. Электрический мат имеет форму тонкого изделия из термоустойчивой пленки, внутри которой содержится тонкий кабель для нагрева.

Определяете мощность системы и тот участок, который она будет занимать в помещении. Далее действуем по следующей схеме:

  • На черновом напольном покрытии размещают пленку с кабелем.
  • Пленку покрывают тонким слоем бетона. Вместо бетона можно взять клей для плитки.
  • После этого поверхность пола отделывают тем материалом, который вы выбрали для окончательной отделки.
  • Чтобы исключить перегрев системы, не используют в данном случае при монтировании теплоизоляционные материалы.

Если при установке системы вы увидели, что не хватает к термостату холодных концов, то небольшую часть кабеля извлекают из мата. Муфту для соединения располагают внутри под стяжкой.

Тепловой мат – это один из видов нагревательного кабеля, и поэтому можно говорить об идентичности монтажа данный систем. Разница – это упрощенная установка тепловых матов, их монтировать легче и быстрее, по сравнению с кабелями. В таком случае не требуется расходов на теплоизоляционный материал, сооружения толстой стяжки. Все это создает условия для экономии финансовых ресурсов.

Введение в эксплуатацию пленочного пола

Теплые полы, произведенные из пленки, — это сравнительно новая разработка в системах отопления. Схема подключения теплого пола такого вида несложная, но чтобы разобраться в ней, рассмотрим особенности данного устройства для обогрева помещений.

Система данного обогревательного устройства сделаны из биметаллических или из карбоновых составляющих частей, плотно размещенные в небольшом слое материала, способного удерживать тепло. Греется пленка тогда, когда соединить её с проводниками, сделанными из меди. Они присоединяются к сети.

Подключение данного вида пола происходит так же, как и монтирование тепловых матов. Но в этом случае по все площади установки пленки закладывают подложку. Она выполняет функцию сбережения тепла, поскольку отражает его и направляет внутрь обогреваемого помещения.

Рассмотрим процесс подключения инфракрасного пола. Чтобы выполнить процедуру правильно, нельзя разрезать пленку по диагонали. Пленку режут через 18 сантиметров или более, но не более 30 сантиметров, производя действия по тем линиям, которые указанны производителем. Она должна быть отдалена от стены на 10 сантиметров. Части пленки складывают на подложку. Оставляем расстояние не менее 5 мм. Но это расстояние нельзя превышать более, нежели вдвое. Не перегибайте их под углом 90 градусов, чтобы не испортить их.

В местах разрезов термопленка, и которых видно токопроводные шины, требуется изоляция. К комплекту товара прилагается битумная изоляция, именно этими полосками и изолируют места разрезов токопроводных шин. Посередине их вставляйте контакт и прижимайте плоскогубцами.

Провода, которые проводят ток, зачищают на 10 мм и зажимают их, используя для этого плоскогубцы. Затем выполняют изоляцию. Подключение пола происходит с использованием медных многожильных проводов, сечение которых не может быть менее 1,5 мм. Чтобы автоматика устройства работала правильно, не забудьте установить термодатчик.

Чтобы смонтировать датчики, строители используют пластиковую трубку, размещая её в углублении, которое делают в полу. Есть варианты установки датчиков, когда их закрепляют поверх пленки.

Таким образом, мы рассмотрели несколько вариантов подключения электрического теплого пола, схему установки пола на водяной основе для обогрева дома и как можно подключить пленочный пол. Отметим, что пленочный (инфракрасный) пол является разновидностью электрических обогреваемых устройств для пола. Монтаж систем происходит несложно, важно разобраться в циркуляции жидкости при использовании водяного пола и в нюансах установки и функционирования обогревательных устройств, которые питаются от электросети.

doctorpol.ru

Подключение теплого пола к системе отопления в квартире или частном доме

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

к оглавлению ↑

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.



к оглавлению ↑

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.



к оглавлению ↑

Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

ventilationpro.ru
