Как установить теплый пол – пошаговое описание, технология монтажа и рекомендации

Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из лучших вариантов является теплый пол. Он может быть электрическим или водяным. Это одна из новых систем, которая постепенно вытесняет прочие разновидности отопительного оборудования.

Существует определенная технология, как установить теплый пол. Эту процедуру при желании можно выполнить самостоятельно. Нужно учесть ряд рекомендаций и правил по установке и эксплуатации подобных систем. В этом случае оборудование будет потреблять минимальное количество энергии.

Особенности системы

Установить дома теплые полы может каждый владелец частной недвижимости. Существует множество разновидностей подобных систем. Они отличаются рядом характеристик. Однако объединяет подобные системы принцип обогрева.

Вне зависимости от системы, которую выберет владелец дома или квартиры, нагревательный элемент будет располагаться в основании помещения. Следовательно, самым теплым участком в комнате будет именно пол. От него нагретый воздух постепенно поднимается вверх, остывает. У потолка будет определяться минимальный показатель температуры.

Такой тип нагрева считается более эффективным. Обычный конвектор или батарея, наоборот, обеспечивает больший нагрев у потолка комнаты. Чтобы создать внизу помещения требуемую температуру, потребуется затратить больше энергии. Теплый пол является энергоэффективным оборудованием.

Разновидности

Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.

Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.

Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.

Водяной теплый пол

В частном доме, коттедже чаще всего устанавливают систему водяного теплого пола. Она включает в себя котел, к которому при помощи специального оборудования подключены трубы. По ним циркулирует нагретый до определенной температуры теплоноситель. Как установить водяной теплый пол, существует определенная инструкция.

Следует правильно рассчитать мощность системы. В зависимости от суммарной площади помещений выбирают котел. Его мощности должно быть достаточно, чтобы обогреть жилище. Котел может работать на твердом топливе (дрова, уголь, пелеты и т. д.), газе или электричестве. Выбор зависит от особенностей тарифов и возможности подключения того или иного источника энергии в данной местности.

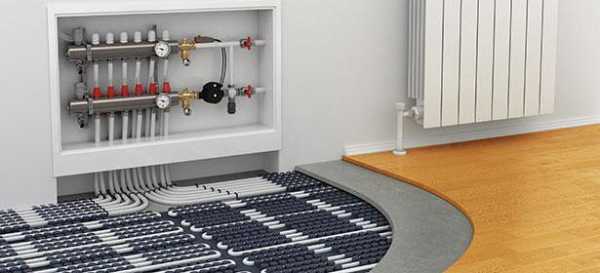

На каждую комнату подводят свой отопительный контур. К котлу подключается труба для подачи и возврата теплоносителя. Внутри циркулирует жидкость, температура которой не должна превышать 55ºС. Этот процесс регулирует специальная гребенка. Она определяет, в какой контур подать новую порцию горячей воды.

Принцип работы системы

Прежде чем рассмотреть, как и где установить теплые полы, нужно вникнуть в принцип работы системы. Контролирует нагрев каждого контура гребенка. Котел нагревает определенное количество воды, которая подается в трубы. Движение теплоносителя обеспечивает насос.

В контуре вода циркулирует до того момента, пока ее температура не опустится ниже заданного пользователем уровня. Этот показатель фиксирует датчик, который находится в трехходовом клапане. Когда придет время, заслонка откроется. Нагретая вода поступит в контур снова, смешавшись с уже остывшей жидкостью.

Когда внутри системы температура достигает максимально допустимого значения, которое задал пользователь, трехходовой клапан снова поворачивается. Заслонка закроется. Не зависимо от того, в каком положении находится заслонка, насос обеспечивает непрерывную циркуляцию воды.

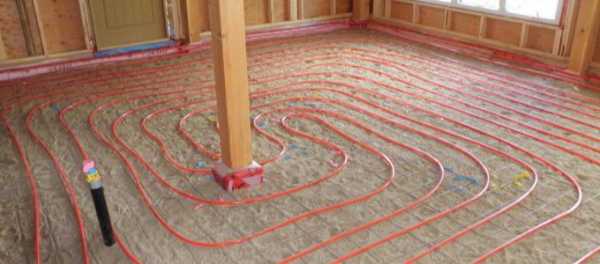

Монтаж водяного пола

Многих владельцев частного дома интересует, как правильно установить теплый пол водяного типа. Следует отметить, что эту работу рекомендуется доверить профессионалам. Они смогут обеспечить безопасный качественный монтаж.

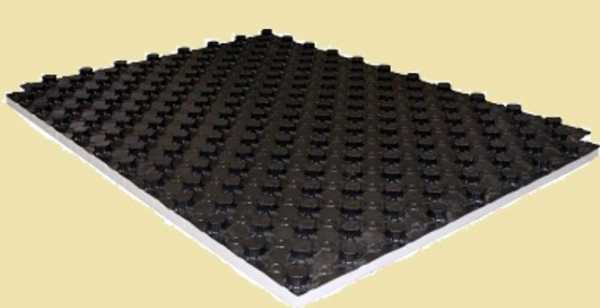

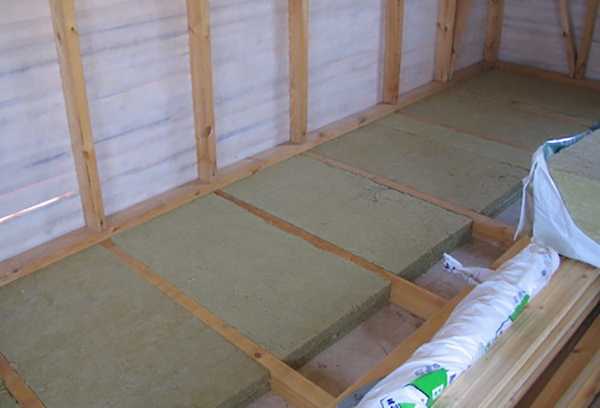

Сначала основание пола нужно качественно утеплить. Для этого применяют пенополистирол, керамзит или иные утеплительные материалы высокой твердости. Далее на утеплитель укладывают слой гидроизоляции. При помощи специальных крепежных планок раскладывают трубу. Для создания контуров отопления применяются специальные разновидности коммуникаций. Трубы можно раскладывать змейкой или по спирали.

Далее нужно уложить слой стяжки. Она должна быть не менее 5 см. Чем шире были разложены трубы, тем больше раствора потребуется залить на основание пола. В противном случае нагрев будет происходить неравномерно. Появляется эффект «тепловой зебры». Подключение котла должны проводить соответствующие инстанции и высококвалифицированные специалисты.

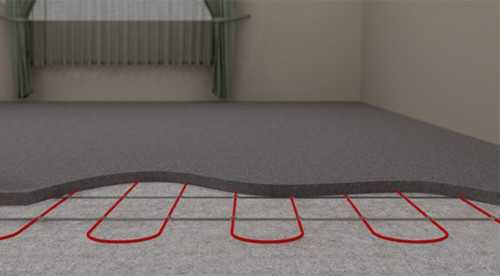

Электрический теплый пол

Некоторых владельцев квартир интересует, можно ли устанавливать теплый пол в таком жилище. Водяную систему в этом случае смонтировать будет достаточно проблематично. Потребуется отказаться от централизованного отопления. Далее нужно получить разрешение на установку котла. Во многих квартирах особенности проектировки не позволяют установить подобное оборудование. Это очень дорого и проблематично.

Для жителей квартир приемлемым вариантом станет применение электрических проводов для отопления. Система состоит из жилы, по которой проходит ток. Он быстро нагревает кабель. Вокруг жилы проходит несколько разных защитных оболочек. Они предотвращают повреждение нагревательной жилы, позволяют равномерно распределить тепло по поверхности пола.

Подобные системы работают от обычной бытовой сети. В продаже представлено множество разновидностей электрических теплых полов. Они отличаются областью применения, особенностями монтажа.

Разновидности электрических теплых полов

В категории электрических теплых полов можно выделить три разновидности систем. К первой группе относят кабель, толщина которого составляет порядка 7 мм в поперечном сечении. Его обязательно монтируют в стяжку. Эту систему можно смонтировать под кафель, ламинат, паркет, линолеум или тонкий ковролин.

Второй разновидностью электрических систем является тонкий кабель. Он имеет толщину около 3-3,5 мм. Такие системы могут быть разложены на специальной сетке. Его нужно просто раскатать и зафиксировать при помощи скотча на поверхности. Тонкий провод может также поставляться в бухте. Его раскладывают в виде змейки вручную. Сверху на тонкий провод укладывается плиточный клей и плитка.

Как установить электрический теплый пол, существует определенная система. Следует отметить, что монтаж в этом случае отличается простотой. Если же нужно установить теплый пол под такие покрытия, как ламинат, линолеум, можно отдать предпочтение пленке. Это самый простой в монтаже вариант обогревательных систем для пола.

Терморегулятор

Температуру нагрева электрического теплого пола контролирует специальный датчик терморегулятора. Без этого прибора в помещении со временем стало бы очень жарко, а электроэнергия расходовалась бы неэффективно. Перед началом монтажа системы нужно рассмотреть, как установить датчик теплого пола. Это несложная процедура.

Терморегулятор может иметь встроенный в корпус датчик. Прибор устанавливают на высоте не менее 1 м от пола. Датчик определяет температуру воздуха в комнате. При необходимости прибор отключит подачу питания кабеля. Когда температура снова опустится до заданного значения, терморегулятор включит систему.

В продаже также представлены приборы, в комплект которых входит выносной датчик. Он укладывается в специальной гофротрубе, непосредственно рядом с теплым полом. Этот метод замера температуры является предпочтительнее. В некоторых моделях терморегуляторов предусмотрено наличие воздушного и выносного датчика. В этом случае в помещении устанавливается максимально комфортная температура, исходя из двух показателей.

Производители в комплект поставки оборудования для обогрева обязательно вкладывают подробную инструкцию, как установить теплый пол. Между витками кабеля должно быть расстояние не менее 5 см и не более 20 см. Лучше всего укладывать провод с шагом 10-12 см. Выбор зависит от теплопотерь в помещении.

На основание пола укладывают слой утеплителя (пенополистирол толщиной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке при помощи пластиковых фиксаторов укладывают провод. Нужно выбрать место для установки терморегулятора. От него делают штробу по стене. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.

Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.

Монтаж кабеля под плитку

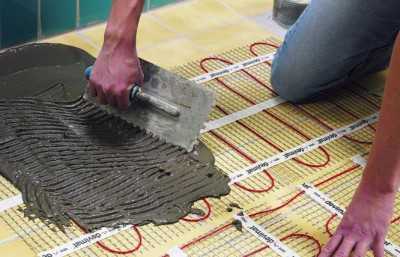

Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не потребуется использовать стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, в первый раз включают спустя месяц после установки.

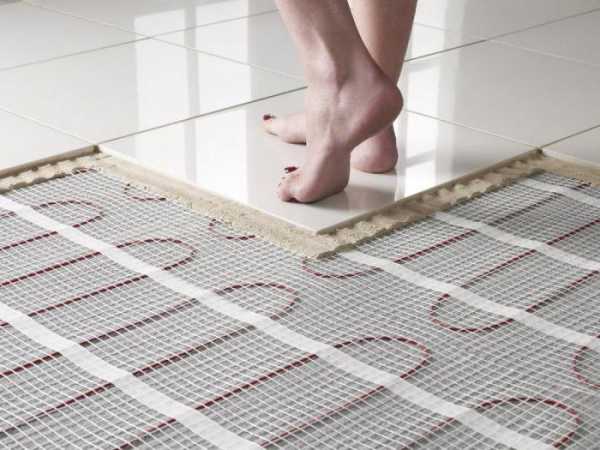

Мат раскатывают на чистую, прогрунтованную поверхность. В этом случае применять утеплитель необязательно, особенно если квартира находится не на первом этаже. Тонкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.

Далее устанавливают аналогичным образом датчик от терморегулятора. Только в этом случае штробу придется делать не только в стене, но и в основании пола. Далее укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Монтаж плитки производится обычным образом.

Монтаж пленки

Проще всего выполняется установка пленочного теплого пола. Однако следует учесть, что эту систему нельзя укладывать под плитку. В таких условиях пленка не проработает долго. Класс ее изоляции на порядок ниже, чем у провода. Поэтому пленку рекомендуется монтировать под ламинат, линолеум или ковролин.

Производитель в инструкции обязательно рассказывает, как установить теплый пол. Потребуется приобрести специальный утеплительный материал. Это может быть подложка под ламинат или иные рулонные утеплители, предназначенные для пола. Их толщина составляет 4-7 мм.

В соответствующих местах на подложке вырезают углубления для установки датчика температуры (в этом случае без гофротрубы), а также всех соединительных элементов пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.

Рассмотрев вопрос о том, как установить теплый пол, каждый сможет выполнить эту процедуру самостоятельно.

fb.ru

как правильно сделать теплый пол

Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.

Что представляет собой теплый пол?

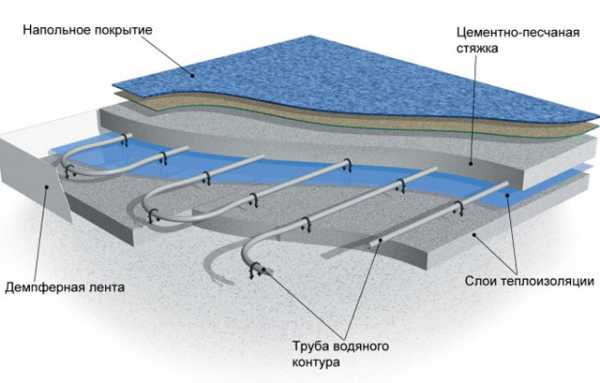

На рисунке представлены составляющие “пирога” теплого пола при использовании двух разных систем

Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры. Но в этом случае ваши траты на энергоносители могут увеличиться.

Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.

Особенности укладки любой конструкции

На фото один из этапов монтажа ИК теплого пола: на подготовленное, выровненное черновое основание выкладывается фольгированный пенофол, как теплоотражающая подложка

Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:

  1. Прежде всего, необходимо сделать стяжку, чтобы выровнять черновое основание и устранить существующие изъяны. Небольшие проблемы можно устранить при помощи наливной смеси. Дальнейшие работы следует продолжить только после того, как слой высохнет.
  2. Далее, производится монтаж всех частей тепловой конструкции: труб с горячей водой и соединение их с коллектором, или прокладка кабеля с тепловым датчиком и регулятором.
  3. Монтаж гидро- и теплоизоляционного слоя. Самому уложить эти материалы можно очень быстро. Учтите, что теплоизоляция должна соединяться специальным скотчем. Он должен лежать так, чтобы отражающий слой был направлен вверх.
  4. Система укладывается на основание в специальном порядке. Перед этим необходимо нарисовать схему укладки.
  5. Подсоединение системы и ее проверка на работоспособность.

Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.

Особенности монтажа электрического пола

Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.

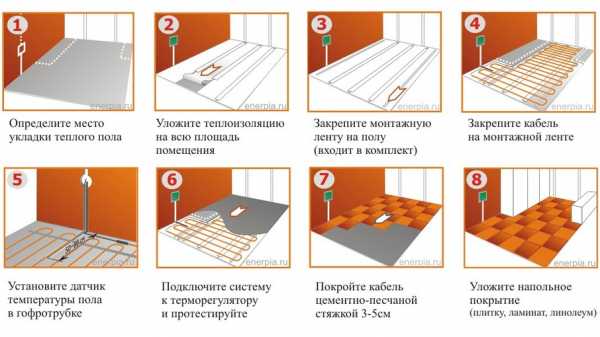

Пошаговая инструкция укладки кабельного теплого пола

Далее вся работа состоит из таких этапов:

    1. Подготовка места для термостата. Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;

В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.

  1. Укладка тепло и гидроизоляции. После этого можно своими руками уложить электрический кабель или пленку. Чтобы защитить электрический пол от образования конденсата, требуется гидроизоляция;
  2. Настил армирующей сетки. Ее монтаж производится поверх утеплителя. Этот материал позволяет не только упрочнить бетонный слой, но и уберечь систему от перегрева;
  3. Монтаж кабеля. Своими руками сделать это нетрудно. Важно правильно рассчитать длину контуров и расстояние между ними. Для укладки применяется специальная монтажная лента, фиксируемая на основании. Она дает возможность избежать появления перегибов кабеля, соблюсти равномерное расстояние между петлями. Греющий элемент нужно укладывать, выдерживая шаг в 20-25 см;
  4. Монтаж термодатчика. Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;
  5. Проверка работоспособности теплого пола. Она производится до заливки стяжки и после нее. Вы должны внимательно осмотреть соединения: они должны быть заизолированными и надежными.

Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.

Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.

Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

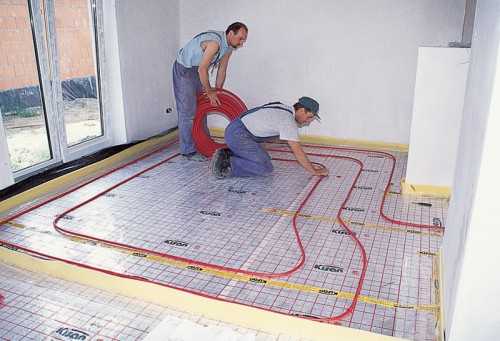

Особенности монтажа водяного теплого пола

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

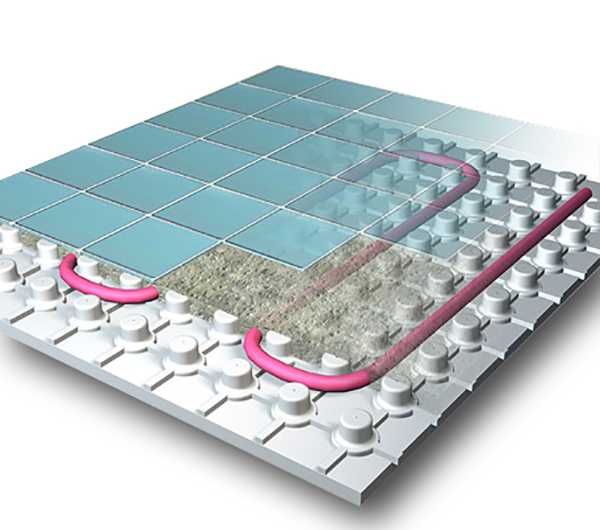

Настильная система водяного обогрева (посередине) позволяет укладывать теплый пол в помещениях с ограничениями по нагрузке на перекрытия, и небольшой высотой потолков. Кроме того, она позволяет экономить средства, исключая заливку и армирование стяжки

Естественно, лучше определиться с тем, какой тип системы будете монтировать именно вы. Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

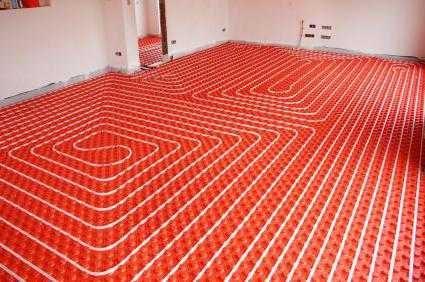

  1. Этот тип укладки позволяет избежать существенных изгибов труб, которые делают конструкцию менее эффективной и надежной. Естественно, следует учитывать и разновидность труб. У большинства используемого в монтаже материала диаметр гиба не должен быть слишком маленьким.
  2. Все работы следует выполнять в строгой последовательности. Для монтажа греющей конструкции используется специальная арматурная сетка, диаметром 4-5 мм или специальные маты. Не следует покупать материал с ячейкой, больше 15 см.
  3. Учтите, что максимальная длина одного контура не должна быть больше 100 м. В противном случае система будет неэффективной. На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.

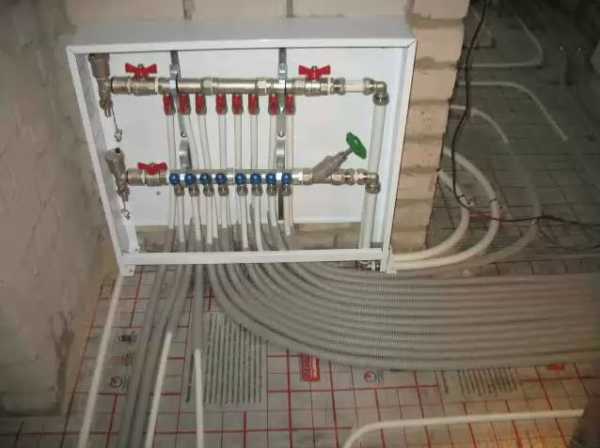

  4. Монтаж коллекторного шкафа производится в первую очередь. Учтите, что к нему будут подводиться не только трубы системы, в нем будут устанавливаться переходники, краны, циркуляционный насос. Лучше всего монтировать его в стену. В этом случае он не будет мешать, и к нему можно будет быстро добраться для осуществления ремонта или обслуживания. Осуществить все подключения нужно с соблюдением инструкции. В последнюю очередь к коллекторному шкафу подводятся две трубы: через одну теплоноситель поступает в систему, а через другую охлажденная жидкость возвращается обратно.
  5. Регулировка греющей конструкции может производиться в автоматическом и ручном режиме. В первом случае применяется специальный электронный вентиль.
  6. Перед дальнейшим осуществлением монтажа бетонной стяжки конструкцию нужно будет опрессовать. Внимательно проверьте все соединения, чтобы нигде не было утечек воды.

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.

Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.

Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:

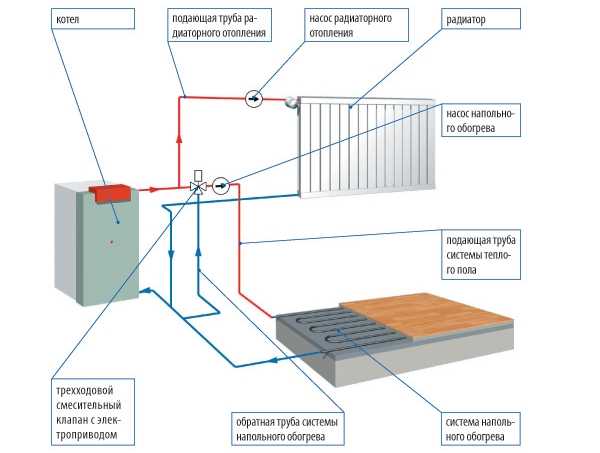

Комбинированный вариант теплого пола

Такая конструкция может быть смонтирована своими руками. Она позволяет существенно сэкономить средства, так как работа центрального отопления и пола с подогревом балансирует атмосферу в помещении. Этот вариант считается самым лучшим.

Такой вариант комбинированного водяного отопления отлично подойдет для использования в частном доме

Если у вас централизованное водяное отопление, то для сооружения пола с подогревом вы можете применить инфракрасную пленку, которую можно быстро стелить или демонтировать, а также переносить в другие помещения. При этом организация бетонной стяжки не требуется. Данный вариант будет оптимальным для жильцов многоквартирных домов.

Как видите, сделать теплый пол самостоятельно вполне возможно. Главное, соблюдать технологию монтажа. Если у вас нет навыков проведения таких работ, то лучше проконсультироваться со специалистом или доверить всю работу ему.

Допущенные в процессе укладки ошибки могу стоить очень дорого: от поражения током в случае использования электрической конструкции, до затопления дома, если использовалась водяная система обогрева. Теперь вы знаете, как стелить теплый пол. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом укладки разных систем обогрева.

Материалы По Теме:

polprofy.ru

Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

  • Кабельные системы — представляют из себя специальные греющие кабеля.
  • Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
  • Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

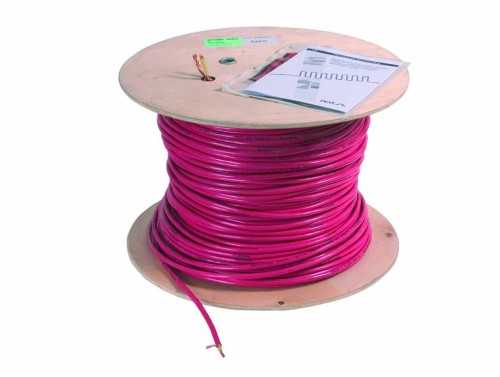

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

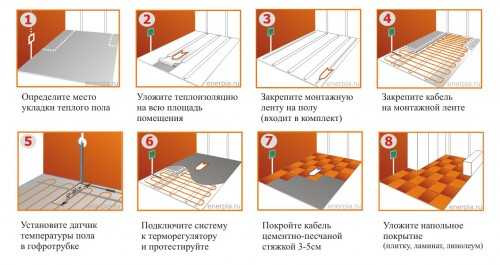

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.
  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Подключение терморегулятора

Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

Теплые полы в виде нагревательных матов.

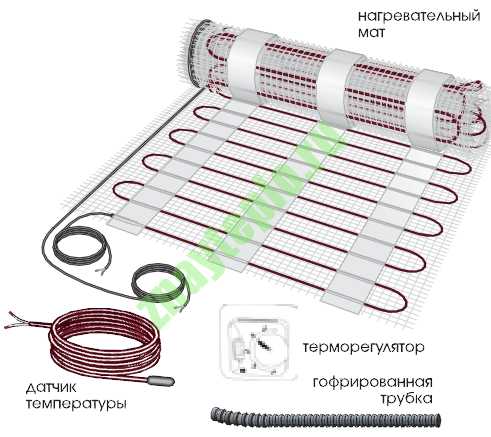

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.

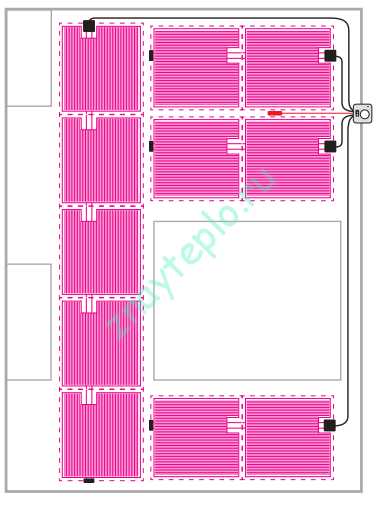

  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.



Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



znayteplo.ru

как установить, проложить водяной или электрический теплый пол, как прокладывать


Содержание:


Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.



Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.

Два варианта


Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.



Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

  1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
  2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.


Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

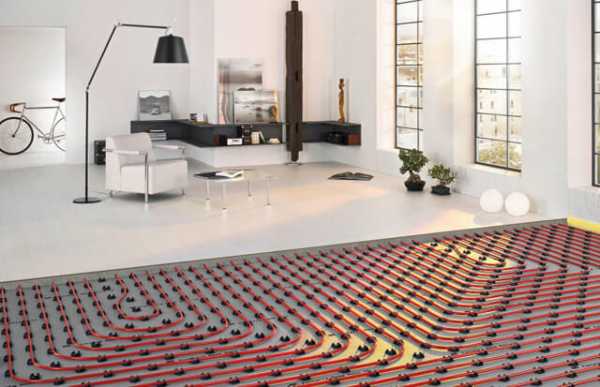

Что представляет собой водяная система


Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.



Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.

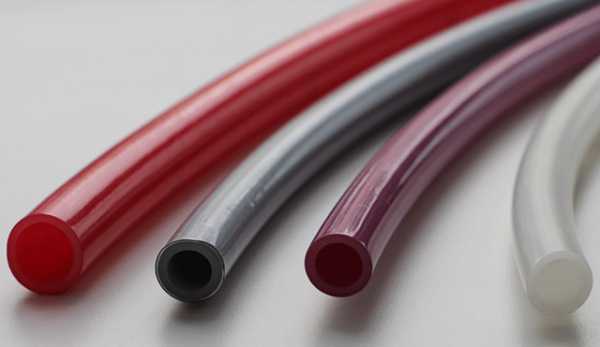

Какими могут быть трубы


Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.



Важные моменты при выборе труб:

  1. Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
  2. Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
  3. Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
  4. Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
  5. Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
  6. Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.
  7. Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.


Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.


На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.



Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.


Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.

Выбор гидроизоляционных материалов и теплоизолятора


Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.


Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.



Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.


Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Что ещё понадобится для тёплых водяных полов


Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку. Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.



Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.

Монтаж водяных полов


Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.



Есть много способов монтажа, этапы самого экономичного следующие:

  1. Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
  2. Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
  3. По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
  4. Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
  5. Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
  6. Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
  7. Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.

    Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.

  8. Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.


Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.



Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Последний этап: проверка и стяжка


Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.


Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.


После того, как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.


Этапы работ:

  • трубы укрывают ещё одним слоем арматурной сетки;
  • устанавливают маяки;
  • заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.



Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.


Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

Тёплый водяной пол в деревянном доме


Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.


Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.


Как прокладывать теплый пол в таком случае:

  • набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
  • в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
  • для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).


Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.



Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.


Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Особенности устройства водяных полов в квартирах


Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.


И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.


Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.



Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.


Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.


Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.


Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.



Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.


Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.

Схемы подключения в квартирах


Какой выход из ситуации?


В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

  1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
  2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
  3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
  4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
  5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
  6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Как обустроить электрические тёплые полы


Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

  • нагревательные кабели;
  • обогревательные маты;
  • плёночные тёплые полы.



Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке. Читайте также: “Как установить теплый пол – электрические варианты и способы монтажа”.

Укладка в бетонную стяжку


Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.


Итак, этапы монтажа тёплых электрических полов:

  1. Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
  2. Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
  3. Очищают от мусора и острых предметов основание.
  4. Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
  5. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
  6. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
  7. Если выбраны маты — их просто прибивают к основе.

    Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.

  8. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
  9. После проверки системы делают бетонную стяжку.



Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Как положить плёночные полы под ламинат


Чаще всего плёночные полы укладывают под ламинат.


Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

  • простилают изолон,
  • стыки проклеивают скотчем;
  • прибивают по периметру демпферную ленту;
  • полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
  • по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
  • к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.


Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.



Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.


Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.


Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.



Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Итоги


Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.


teplospec.com

Монтаж теплого электрического пола – пошаговая схема работ

Кабельный обогревающий пол может быть обустроен в помещении всякого назначения, как в индустриальном здании, офисе, так и в жилой комнате.

Для обустройства такого обогревающего пола нет нужды в укладке труб, их подсоединении к тепловому снабжению. Задача состоит только в прокладывании небольшого электрического кабеля и включения к электросети.

Правильный монтаж электрического теплого пола позволяет обеспечить безвредное и надежное эксплуатирование на протяжении нескольких десятилетий.

Подобный  пол легко контролировать, поскольку есть множество электронных аппаратов, посредством которых выставляется температура. Обустройство электропола схоже с системой согрева с теплоносителем в виде жидкости.

Способы укладки теплого электрического пола почти не разнятся от выкладки водяного пола. Различие заключается только в том, что в качестве нагревающего элемента выступает кабель.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

  1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

  1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в  30 – 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок – не меньше 50 мм.

  1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

  • По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками – стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
  • По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы – толщина примерно 10 мм и ширина 150 – 200 мм.  Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание. В особенности это важно для квартир.

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 – 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Как смонтировать обогревающие секции

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались. Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм.

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

Важно! Температурный датчик помещать в гофру нужно так, чтобы он присоединялся к поверхности трубы, которая повернута в сторону верхней стяжки. Чем незначительнее пространство между стяжкой и температурным датчиком, тем вернее показания.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 – 1000 мм.

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке – сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Заливка стяжки

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели  соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля – это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он  расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.


Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон – 200 Вт/м2;
  • кухня, коридор и прихожая – 150 Вт/м2;
  • спальня – 100 – 1500 Вт/м2;
  • ванная комната и туалет – 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

Важно! Если электрический пол выступает как основное отопление, то лучше всего показатели будут 160 – 180 Вт/м2. В тех комнатах, где он будет дополнительным отопительным источником это значение изменится на 100 – 150 Вт/м2. Чтобы вычислить мощность всего пола  следует площадь помещения умножить на расчетную мощь провода на 1м2.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами – это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.



Вас могут заинтересовать:

prokommunikacii.ru

этапы работ (видео и фото)

Инфракрасный пленочный пол и его преимущества

В настоящее время теплый пол — это мечта многих людей, и благодаря современным технологиям она уже давно стала доступной широкому кругу потребителей. В большинстве своем в домах и квартирах, где есть индивидуальное отопление, делается водяной теплый пол, однако в случаях, когда квартира подключена к индивидуальному отоплению или нет возможности установить отопительный котел необходимой мощности, чтобы обеспечить необходимый уровень обогрева воды в системе, остается только одно решение данной проблемы — обустроить пленочный теплый пол.

Преимущество инфракрасного пленочного теплого пола в том, что он легко и быстро устанавливается .

Основным преимуществом таких систем перед водяной системой теплого пола является их легкость в плане установки.

Все дело в том, что пленка — это уже готовый к монтажу материал, который продается в рулонах, поэтому, в отличие от водяного или кабельного пола, в этом случае не придется рассчитывать количество необходимых труб, ширину шага и множество других параметров, необходимых для того, чтобы готовый пол полностью выполнял свои функции. Установка такого вида отопления, как пленочный пол, может быть произведена даже непрофессионалом, причем за рекордно малый промежуток времени, в то время как водяные полы требуют профессионального подхода.

Пленочный пол продается в рулонах, уже готовый к монтажу.

Кроме того, сделать такой пленочный пол можно с минимальными затратами, что также привлекает многих владельцев квартир, где просто не может быть произведена установка полноценной водяной системы теплого пола. Теплый пол на основе пленки примечателен и своей долговечностью, ведь среди электрических нагревательных систем срок службы инфракрасной пленки превышает все имеющиеся аналоги. К примеру, нагревательная система для теплого пола на основе кабеля может функционировать без поломок до 15 лет, но в тоже время если поломка все же произошла, приходится заменять всю систему, так как найти выгоревший участок кабеля не представляется возможным. Срок службы пленочного теплого пола превышает 25 лет.

Помимо всего прочего к преимуществам его использования можно отнести и то, что пленочный пол подходит почти под все виды декоративного оформления полов, к примеру, под ламинат, ковролин, кабель, плитку и так далее. Существуют пленки разных мощностей, поэтому теплый пол с таким нагревательным элементом может быть использован и в качестве основного отопления, и просто для создания комфортной температуры для ног.

Вернуться к оглавлению

Как правильно установить теплый пол на основе пленки

Установка системы потребует определенных навыков в деле подключения системы к электросети. Перед тем как приступать к подготовительным работам и монтажу теплого пола, необходимо подготовить все необходимые материалы и инструменты, среди них:

Установка теплого пола не требует особых навыков. Главное при укладке материала, что бы ее отдельные сегменты не накладывались друг на друга.

  1. Нагревательная пленка.
  2. Соединительные клипсы.
  3. Электрических провод.
  4. Теплоотражающий материал.
  5. Скотч на битумной основе.
  6. Терморегулятор.
  7. Пароизоляция.
  8. Монтажный скотч.

В первую очередь нужно подготовить поверхность к дальнейшей укладке нагревательной пленки, для этого его нужно очистить от старого декоративного слоя и выровнять. На подготовленный пол сначала укладывается термоизоляция. Как правило, для инфракрасных полов используется пенофол или изолон. Укладываются данные материалы отражательной поверхностью наружу. Все стыки термоотражающего материала нужно проклеить скотчем. Стоит отметить, что в качестве теплоотражающего материала не рекомендуется использовать алюминиевую фольгу.

Далее нужно подумать над тем, где будет размещаться терморегулятор. Все дело в том, что инфракрасную пленку желательно укладывать по длине помещения, а терморегулятор должен располагаться на стороне выхода контактов полос, то есть на одной из стен, имеющих меньшую длину. Такая установка и расположение терморегулятора позволяет также значительно сэкономить на длине электропровода, необходимого для подключения пленки к сети. После того как место для установки терморегулятора определено, можно приступать к наиболее ответственной части работы — установке нагревательной пленки.

Схема инфракрасного нагревателя.

Нагревательная пленка, продающаяся в рулонах, имеет линии, позволяющие легко разрезать ее при необходимости. Длина секции составляет 25 см, поэтому несложно рассчитать, сколько материала понадобится, чтобы полностью подогреть пол. Установка обогрева несложна, но нужно следить, чтобы отдельные ее сегменты не находили друг на друга. Фиксация проводов производится медными шипами, расположенными по бокам нагревательной поверхности, с помощью соединительных клипс. Далее все места соединения с проводом и свободные концы медных шипов необходимо заизолировать скотчем на битумной основе.

Затем следует обесточить квартиру и подключить терморегулятор и теплые полы к электросистеме. Работы по подключению теплого пола к электросистеме лучше всего предоставить квалифицированному электрику. После того как система будет подключена к питанию, нужно установить датчик температуры непосредственно на пленку.

После подключения системы нужно с помощью тестера проверить все места изоляции стыков проводов и продиагностировать систему, включив ее не менее, чем на 30 мин, и проследив за нагревательной способностью всех элементов. Поверх теплого пола на основе нагревательной пленки укладывается слой пароизоляции, на которую в дальнейшем укладывается ламинат. Установить теплый пол на основе пленки несложно, но все же нужно придерживаться мер безопасности, чтобы не получить удар током.

1poteply.ru

Как правильно сделать теплый пол: технология монтажа

  • С чего начать?
  • Особенности конструирования теплого пола
  • Монтаж системы теплый водяной пол
  • Завершение монтажа теплого водяного пола
  • Электрический теплый пол
  • Резюме

Уже ни для кого не секрет, что наличие теплого пола в доме улучшает микроклимат помещения. Теплота, распространяемая снизу, создает непередаваемое ощущение комфорта. Поэтому в новой квартире обязательно стараются сделать подпольный подогрев. При реконструкциях помещения рассматриваются возможности уложить системы теплоотдачи внутри опорной поверхности.

Можно ли сделать теплый пол своими руками без приглашения работников со стороны? При наличии нормальных рук, растущих из нужного места, такая работа может быть выполнена и самостоятельно. Важно только следовать основным правилам выполнения этой достаточно интересной, но сложной работы.

С чего начать?

Теплый пол только тогда будет теплым, если его предварительно утеплить. В зависимости от особенностей дома процесс утепления решается разными способами. Для домов индивидуальной застройки характерно наличие сложной деревянной конструкции пола.

Сначала необходимо правильно сделать черный пол. Для него используют необрезные доски, прибиваемые снизу. Некоторые строители применяют щиты из фанеры или иных листовых материалов. Выше обязательно прокладывают пароизоляцию или пергамин. Тогда влага из подполья не будет увлажнять утеплитель.

Затем между лагами укладывают минераловатные маты, распирая их между лагами. Здесь нужен предварительный натяг, чтобы не оставалось щелей, где может возникнуть инфильтрация. Поверх утеплителя снова натягивают пароизоляцию так, чтобы пары покидали маты.

В многоэтажных домах в качестве перекрытия используют пустотные бетонные плиты. Здесь нужен иной подход. На бетонную плиту кладут арматурную сетку, пенополистирол и фольгированный пенополиэтилен (пенопропилен). Выше размещают саму отопительную систему.

Важно! Толщина нижнего слоя должна быть не менее 20 мм. Толщина фольгированного вспененного полиэтилена от 8 мм и выше.

Вернуться к оглавлению ↑

Особенности конструирования теплого пола

На первом этапе нужно создать правильный проект размещения отопительных устройств в полу. Известно, что применяют одну из двух систем полового обогрева: водяную или электрическую. При наличии надежной отопительной системы водяного отопления стараются использовать именно этот теплоноситель для решения задач. В этом случае нужно только правильно связать нагревательные приборы и теплый пол.

Электрический теплый пол кладут в качестве резервного обогревателя. Его используют в период, когда отопление еще или уже не работает, а также в холодные дни и ночи, создавая себе дополнительный обогрев. Особенно актуальна эта система в детской комнате, ванной и др. помещениях, где можно не только сидеть или ходить, а просто поваляться на полу. Схемы прокладки могут быть разными.

Важно! Пересечение труб или кабелей отопления не допускается. Это может привести к разрушениям отопительной системы. Для ремонта потребуется полный демонтаж всего пола.

Располагают отопительные трубы или кабели, раскладывая их по разным схемам. Считается, что петлевая схема осуществляет прогрев пола равномернее. Но при небольшой разности температуры теплоносителя на входе и выходе эти преимущества уменьшаются.

При самостоятельном изготовлении чаще используют способ укладки труб змейкой. Он часто оказывается более простым в исполнении. Специалисты с большим опытом применяют двойную змейку. Она оказывается наиболее эффективной при последующей эксплуатации. Но делать по этому способу гораздо сложнее, нужен навык в расчете и укладке трубопроводов.

Чтобы легче сориентировать трубы в полу, используют пенопропиленовые маты. Они создают утепляющую подложку между бетонным основанием и нагревателями. Имеющиеся на верхней поверхности выступы используются в качестве промежуточных опор. Труба прокладывается между ними.

По периметру комнаты устанавливают демпферную ленту. Она нужна для разделения теплого пола и стен. При нагревании возможны изменения геометрии, лента компенсирует их.

Вернуться к оглавлению ↑

Монтаж системы теплый водяной пол

После проведения подготовительных работ и установки специальной опоры для прокладки трубопроводов определяются точки ввода и вывода трубопроводов. Здесь можно использовать полиэтиленовые армированные или металлопластиковые трубы.

Что лучше? Разные специалисты настаивают на своем. Некоторые убеждают, что металлопластиковые трубы имеют меньшую цену, их легче монтировать мастеру, не имеющему должного опыта в прокладке трубопроводов. Но если нет опыта правильно делать работу, то ошибки неизбежны. Для соединения используются фитинги, которые тоже заметно удорожают стоимость материалов.

При укладке полиэтиленовой трубы ее придется сваривать, используя сравнительно простой сварочный аппарат. После обучения в течение двух-трех часов даже самый неумелый человек приобретает достаточный опыт, чтобы надежно сварить между собой эти трубопроводы, не допуская их последующего протекания.

Мастера при монтаже отопительной системы от котла сначала  прокладывают центральную трубу подачи теплоносителя. К ней присоединяют распределительный коллектор. От него теплоноситель будет направлен в свою комнату.

Есть еще важная особенность водяного теплого пола. Вода в системе отопления в основном выше 40 °С. Но здесь нужно иметь температуру не более 30 °С. Поэтому в распределительном коллекторе имеется термостат, который ограничивает температуру теплоносителя. Иначе такая система вместо комфорта создаст перегрев в комнатах. Тот оптимум, о котором мечталось в начале работ, не будет достигнут.

Подача теплоносителя для каждой комнаты регулируется поворотом шарового крана на распределительном коллекторе. При прокладке труб в дальние комнаты на них надевают утепляющую оболочку. Так они меньше теряют теплоту в окружающую среду.

В небольших домах и квартирах подобные устройства могут быть довольно компактными. В этом случае их соединяют с системой центрального отопления.

Повторение пройденного! Перечень материалов, необходимых для устройства водяного теплого пола:

  • металлопластиковые или полиэтиленовые трубы;
  • пароизоляционная пленка;
  • гидроизоляционная пленка;
  • вспененный утеплитель;
  • фольгированный пенополиэтилен;
  • демпферная лента;
  • фиксаторы для крепления труб;
  • арматурная сетка.

По окончании исполнения всех перечисленных работ выполняется опрессовка системы. С помощью компрессора подается воздух под давлением (обычное давление 5 бар). Затем подача прекращается, а все трубы перекрываются кранами. Наблюдается процесс снижения давления. Допускается снижение давления на 0,5 бар за два часа. Если есть утечки или погрешности в монтаже, то давление будет падать быстрее. Чтобы найти точки утечек, прислушиваются к звукам, издаваемым трубами и коллектором. При этом используют мыльную пену, которой промазывают стыки. Появление пузырей свидетельствует о наличии отверстий. Их нужно устранить. На этом этапе устранить еще можно, потом придется разбивать весь пол и заменять практически все.

По завершении проверки можно делать остальные этапы монтажа теплого водяного пола.

Вернуться к оглавлению ↑

Завершение монтажа теплого водяного пола

Поверх трубопроводов выполняется заливка цементным раствором. Стяжка выполняется толщиной от 30 до 70 мм. Чаще используют наливной самовыравнивающийся пол. С ним проще и быстрее выполнить работу. Делать заливку нужно, ориентируясь на специальные маяки, с помощью которых регулируется горизонтальность поверхности. Методика создания наливного пола достаточно подробно представлена в интернете.

Выше возможны несколько вариантов. Лучше всего тепловой поток передают каменные материалы. Прежде всего, это различные виды напольных плиток. Их приклеивают к основе с помощью специальных видов клея. Делать эту операцию несложно, нужно только правильно следовать инструкции. Можно просмотреть специальные обучающие фильмы, которые подробно показывают этот процесс.

В жилых комнатах чаще используют ламинат или ковролин. Есть некоторые особенности для материалов на основе древесины. Зимой содержание влаги в воздухе заметно меньше, поэтому в этих помещениях желательно дополнительно увлажнять воздух. Поэтому часто внутри устанавливают комнатные растения, их поливают, а они, в свою очередь, отдают часть влаги в помещение.

Вернуться к оглавлению ↑

Электрический теплый пол

Независимый обогрев пола выполняется с помощью электрических систем. Различают несколько типов таких устройств:

  • стержневой;
  • кабельный;
  • пленочный;
  • электрогидравлический.

У каждого из них есть свои недостатки и преимущества. На практике наибольшее распространение получила кабельная система теплого пола. Она гораздо проще в монтаже.

При укладке кабеля, его распределяют по поверхности подобно водяным трубам. Схемы примерно одинаковые. Контроль температуры пола осуществляется с помощью  температурных датчиков, которые посылают сигнал на контрольно-регулирующую аппаратуру. Она и обеспечивает заданный режим работы системы «теплый пол». Сделать подобную систему гораздо проще, чем с использованием жидкого теплоносителя.

Часто кабельный пол приобретают на специальных матах. В таком случае его еще проще разложить внутри комнаты. Раскатывают маты, а потом режут только основу, размещая кабели так, чтобы полностью разложить их внутри.

Большинство мастеров предпочитают использовать пленочный теплый пол. Он дает равномерную теплоотдачу. Правильно уложить пленку просто. Ее раскатывают, через каждые 25 см по длине есть места, где можно разрезать нагреватель и повернуть вправо или влево, продолжая раскатывать рулон. Между собой отдельные фрагменты соединяют проводами.

Пленочные нагреватели могут быть уложены без особой подготовки. Их используют даже под линолеумом (только линолеум должен быть без утепляющего слоя).

Важно! Все электрические соединения должны быть надежно изолированы.

Разрезать пленочный теплый пол можно только по указанным линиям реза.

Этот обогреватель довольно успешно используется при укладке под ламинат. В течение нескольких минут после включения тепловой поток начинает поступать внутрь помещения, создавая комфортные условия для людей. Многие не решают делать сложный теплый пол, именно пленочные системы дают возможность при скромном бюджете заметно улучшить атмосферу в доме.

Вернуться к оглавлению ↑

Резюме

В зависимости от начальных условий и задач, которые ставятся перед устройством теплого пола, их решение достигается разными способами.

  1. Наличие собственного отопительного котла позволяет применить водяное отопление.
  2. При ограничении возможностей использования жидкого теплоносителя применяют электрический теплый пол.
  3. Обогреть отдельные комнаты квартиры или дома можно без крупных капитальных затрат, применив для этой цели пленочный теплый пол.

Статьи по теме

greempol.ru
