Как сделать теплые полы в квартире – Как сделать теплый пол в квартире своими руками? Инструкция с фото

Содержание

Как сделать пол в квартире теплее. Советы специалиста

Как уже было сказано, постелив на бетонную стяжку линолеум, можно только придать декоративный вид вашему полу. Но теплее он от этого не станет – бетон является «холодным» материалом, он будет остужать покрытие зимой и летом.

Жители первых и цокольных этажей жалуются на холод, идущий снизу, несмотря на половое покрытие из шпунтованной доски. Дерево – материал «теплый», но холод проникает сквозь него в квартиру. Причина – отсутствие утепляющего материала.

Как исправить эти строительные недочеты? Рассмотрим ниже способы поднятия температуры полового покрытия с применением утеплителей и создание активной подогревающей системы с электрическими и жидкими теплоносителями.



Классический метод

Самый простой и распространенный способ теплоизоляции – применение утеплителей. Из всех широко применяются минеральная вата (изготавливается из негорючих материалов базальта, диабаза) и пенополистирол. Последний хорошо обрабатывается, легко монтируется – можно просто приклеить к бетонной стяжке.

Первый этап при утеплении таким способом – укладка лаг высотой 50-80 мм. Между ними выкладывают плиты утепляющего материала. Его толщина зависит от коэффициента теплопроводности – чем он ниже, тем меньше толщина утеплителя. Стыки между плитами обязательно проклеиваются, чтобы избежать проникновение холодного воздуха через эти места.

Следующий шаг – создание гидроизоляции. На утеплитель (особенно волокнистый) не должна попадать влага. Поэтому его накрываем паронепроницаемой фольгой, пленкой.

Поверх утеплителя на лаги настилаем слой плотного материала – фанеру, ГВЛ, ДСП. Он является основой под любое декоративное покрытие.



Метод напыления

Мы видим из названия, что в данном случае утеплитель не выкладывается вручную, а напыляется специальным оборудованием. Под высоким давлением материал ППС наносится на основание в виде аэрозольной жидкости. Застывание происходит за считанные секунды.

Достоинства этого метода:



Альтернативные методы

Кроме вышерассмотренных методов при небольших тепловых потерях можно применить утепление ковролином. Этому материалу необходима постоянная чистка, он имеет недолгий срок службы.

Изолон – материал, продающийся в рулонах. Его монтаж очень прост. Разрезаем на листы нужного размера, приклеиваем скотчем к полу. Сверху настилаем ламинат, половую доску и т. д. Изолону не нужна гидроизоляция.

Существует два вида этой системы – с электрическими и водяными теплоносителями.

Электрический теплый пол

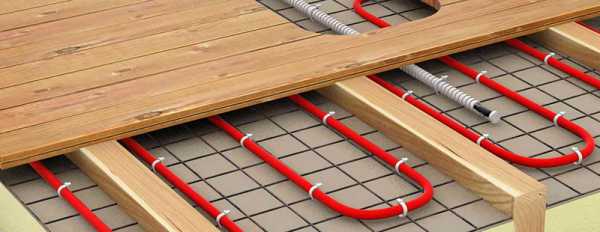

Рассмотрим устройство этого вида теплых полов. Нагревательный кабель укладывают на слой специального теплоизолирующего материала заливают цементно-песочным раствором. Поверх выкладывается любое напольное покрытие – керамическая плитка, линолеум и т. д.

Более подробно о процессе монтажа:

Контрольную проверку работоспособности системы проводим не менее чем через 30 дней. Необходимо дождаться полного застывания цементной стяжки, иначе в ней могут образоваться пустоты и трещины.

Существует еще один тип электрического теплого пола на основе нагревающих пленок. Он выпускается в виде матов, легок при монтаже. Половое покрытие настилается непосредственно на него.



Водяной теплый пол

Самым популярным видом активного теплого пола сегодня является система с жидким теплоносителем. В квартире такая система подключается к центральному отоплению.

Как и при электрическом теплоносителе, здесь необходимо создать «тепловой пирог», состоящий из следующих слоев:

Для подключения созданной системы к центральному отоплению необходимы коллекторный шкаф и тепловой пункт, который позволяет регулировать скорость движения горячей воды. (читайте: Теплый водяной пол в квартире. Что можно, что нельзя). В холодный период температура воды в отоплении достигает 80-90°С, для теплого пола достаточно 30-35°С. Встроенный в теплопункт тепловой насос позволяет увеличивать скорость протока воды, снижая ее исходную температуру.

Подведем итоги

Мы выяснили, что существуют два основных типа утепления пола – с применением физических утеплителей и активные системы «теплый пол».

Первый способ более прост для самостоятельного монтажа и требует меньших финансовых затрат. Активные системы более сложные и дорогие, но позволяют получать подогрев полового покрытия.

Система с водяным теплоносителем начинает работать только после включения центрального отопления, электрический теплоноситель позволяет включать систему в любое время.

remont-troick.ru

Водяной теплый пол в квартире своими руками: Инструкция по установке!

Многие современные квартиры имеют системы обогрева, отличные от традиционных.  Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

Делаем водяной теплый пол в квартире

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Кроме того, теплые полы благотворно влияют на сохранность финишных напольных покрытий, увеличивая срок их службы.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Подключение водяного теплого пола

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

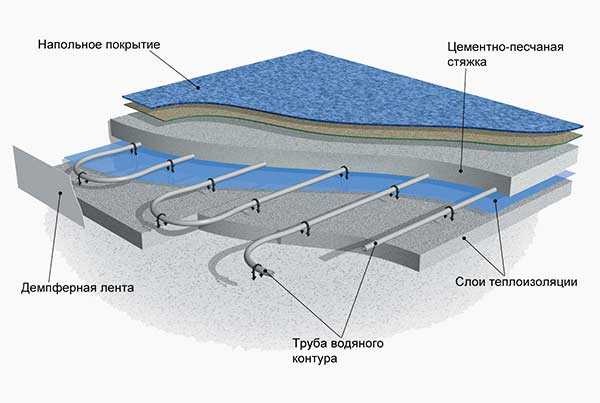

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Видео — водяной теплый пол в квартире, укладка труб

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

  • -Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
  • -Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
  • -Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
  • -Медь. Идеальная теплоотдача, но высокая стоимость.
  • -Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

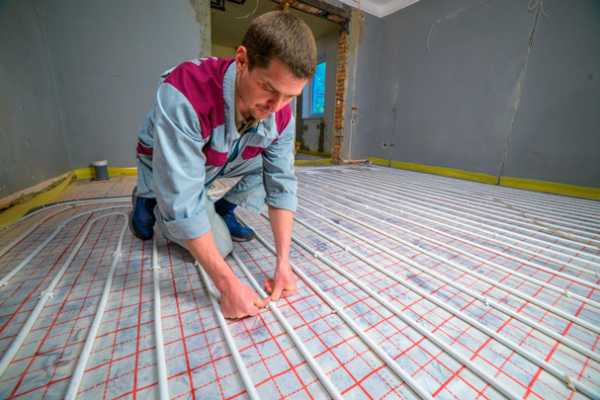

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью — водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

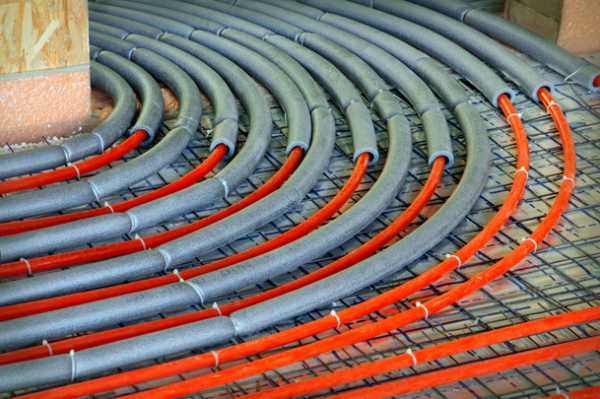

Укладка труб методом — змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

Схема укладки труб водяного теплого пола в ванной комнате

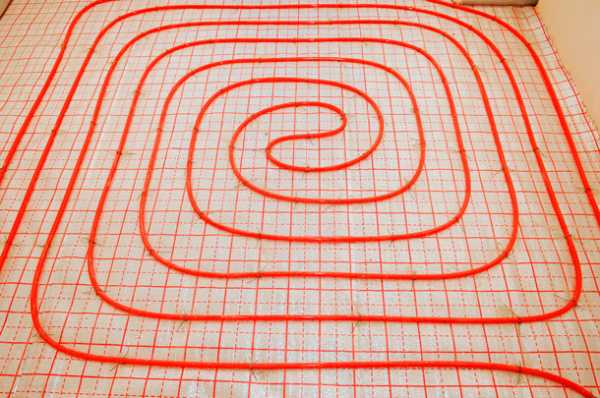

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

stroyvopros.net

Как утеплить пол в квартире: делаем очень теплые полы

Практически во всех современных домах все полы бетонные. И даже если в квартире достаточно тепло, пол все равно остается прохладным. Чаще всего эта проблема беспокоит жильцов первых этажей. Однако остальные межэтажные перекрытия также могут доставлять дискомфорт. Поэтому все чаще перед владельцами возникает задача утепления пола в квартире.


На сегодняшний день существует две технологии, чтобы утеплить бетонный пол:

Выбор подходящей технологии обусловливается предпочтением хозяина и финансовыми возможностями.

При использовании лаг, тип утеплителя не играет существенной роли. Между ними можно засыпать керамзит, проложить минеральную вату или пенопласт. Потому как нагрузка будет осуществляться не на сам утеплитель, а на лаги.

Прежнее напольное покрытие сдирается до бетонного основания, затем устанавливаются лаги, на которые помещается слой утеплителя. Далее снова укладываются лаги, и монтируется основной пол (деревянные доски, ДСП, листы фанеры). В конце выполняется отделка финишным напольным покрытием. Этот вариант поднимает пол на 10 см, уменьшая высоту помещения.

Если утеплитель для пола стелется непосредственно на бетон, материал подвергается значительной нагрузке при ходьбе. Поэтому при данной технологии желательно применить минерализованную плиту либо экструдированный пенополистирол.

На чистую стяжку укладывается гидроизоляция, утеплитель и пароизоляционная мембрана. Сверху выполняется армированная стяжка. Для этого можно использовать сетку. Стяжка не должна доходить до стены на несколько сантиметров. Около стены обязательно нужно оставить температурный зазор.

Как выбрать правильный материал?

Чаще всего пол в квартире – это бетонная стяжка, которая совсем не сохраняет тепло. Утеплить его можно различными способами. Поэтому вначале необходимо разобраться с широким ассортиментом материалов, чтобы определиться, чем утеплять полы.



// ]]>

Необходимые материалы должны отличаться следующими свойствами:

  1. низкой теплопроводностью;
  2. хорошей влагостойкостью;
  3. легкостью;
  4. длительностью эксплуатации.

Наиболее распространенные и оптимальные материалы для утепления:

  • изолон;
  • керамзит;
  • минеральная вата;
  • пенопласт;
  • пенополистирол;
  • полистиролбетон;
  • пенополиуретан;
  • состав Thermo Plats.

Однозначно ответить, чем лучше утеплить пол невозможно. Все данные материалы замечательно подходят для утепления. Окончательный выбор обусловливается спецификой пола и его устройством.

Утепление пола из бетона

Сегодня существует достаточно много способов теплоизоляции полов. Оптимальный вариант зависит от материала и конструкции самого пола. Обычно утепление пола в квартире осуществляется следующими наиболее популярными методами:

  • Использование линолеума и коврового покрытия. Это недорогое утепление пола. Ковровое покрытие и линолеум с теплой подложкой настилаются непосредственно на бетон. Однако такой вариант не является самым теплым. Желательно вначале выполнить основание из плит ДВП или деревянных половых досок.
  • Двойной настил. На балки укладывают нижний слой из деревянных досок, которые закрепляются шпунтами, чтобы исключить попадание воздуха в устройство. Затем выполняется финишное покрытие — ламинат на подложке, ковролин или линолеум с теплой подложкой.
  • Утепление изолоном. Самый популярный и максимально простой способ сделать утепленные полы в квартире осуществляется с использованием рулонного изолона. Его настилают на пол, затем проклеивают фольгированной клейкой лентой. Сверху можно положить ламинат, паркетную доску или линолеум.
  • Теплоизоляция при помощи керамзита. Гранулы керамзита отлично выравнивают поверхность, предохраняют от влаги и замечательно теплоизолируют. Используя толстую прослойку керамзита, можно не прокладывать дополнительный гидроизоляционный слой. Для упрощения дальнейших работ необходимо поливать утрамбованную прослойку разведенным цементно-песчаным составом.
  • Теплоизоляция минеральной ватой. Она продается в рулонах и плитах, толщиной 50–80 мм. Чаще всего минеральная вата применяется для теплоизоляции межэтажных перекрытий или полов над подпольем. Этот способ утепления требует дополнительной гидро- и пароизоляции.
  • Использование пенопласта. Это самый дешевый утеплитель для пола. Благодаря ячеистой структуре, наполненной пузырьками воздуха, он отлично сохраняет тепло. Вдобавок пенопласт довольно легко монтировать. Однако пенопластовый утеплитель имеет несколько немаловажных недостатков, таких как восприимчивость к влаге, невысокая прочность и небольшой срок службы.
  • Использование пенополистирола. Это не менее распространенный теплоизолятор. Утепление полов в квартире осуществляется материалом с толщиной минимум 60 мм. Поверх пенополистирола помещается монтажная сетка, затем выполняется бетонная стяжка 70–80 мм. Такой способ придаст полу надежность и прочность, а также обеспечит тепло. При установке полов с подогревом пенополистирол выполняет значение отражающего экрана.
  • Теплоизоляция пенополиуретаном. Существует еще один достаточно популярный способ утепления пола – это покрытие пенополиуретаном без тепловых мостиков. В итоге на перекрытии выходит цельная бесшовная поверхность с толщиной 50–100 мм. Она имеет отменные теплоизолирующие свойства, которые отвечают общепринятым стандартам. Пенополиуретан является влагостойким материалом, поэтому отсутствует необходимость в гидроизоляции. А превосходная плотность покрытия дает возможность выполнять настил пола прямо на утеплитель.
  • Утепление полистиролбетоном. Очень интересный и распространенный способ теплоизоляции пола. Полистиролбетон является превосходным звукоизолятором. Он не требует пароизоляции, непосредственно на утеплитель заливают 20 мм цементно-песочного раствора. В итоге образуется целостная стяжка, на которую сверху укладывают плитку.
  • Система «Теплый пол». Очень популярный способ утепления — теплый пол в квартире. Для его установки на бетонное основание кладут теплоизоляцию, затем слой алюминиевой фольги. Далее аккуратно прокладывают нагревательный кабель с промежутком 150–200 мм между смежными линиями и выполняют заливку цементной стяжки. Финишное покрытие можно использовать любое без ограничений.

Электрический теплый пол начинают использовать через 3 недели после установки, когда бетон полностью затвердеет. Температура повышается плавно на 5 градусов в день. Такой пол гарантирует комфорт, тепло и длительный срок эксплуатации.

  • Смесь Thermo Plats. Это один из новейших высокоэффективных способов утепления. Смесь обладает прекрасной гидроизоляцией, повышенной пожаробезопасностью и паропроницаемостью, хорошей шумоизоляцией и экологической безвредностью. Раствор замешивают и выливают на пол, затем распределяют его равномерно широким шпателем. Стяжку из этой смеси используют под все виды покрытий.

Каким способом утеплить пол, и какой материал использовать – это личное дело каждого. В результате утепление полов поможет устранить потери тепла и достичь желанного уюта.

sdelatpol.ru

какой лучше выбрать в квартиру

Теплый пол в квартире уже никому не кажется диковинкой и обязательным элементом дорогого евроремонта. Он доступен всем, его монтаж можно произвести самостоятельно, а многообразие современных средств и материалов позволяет решать поставленные задачи и цели в каждом конкретном помещении.

Преимущества теплого пола

Теплый пол  позволяет создать наиболее комфортный микроклимат в помещении. Например, при традиционном радиаторном отоплении теплый воздух образуется в радиусе 1,5-2 м. от радиатора, к тому же, тепло частично уходит на улицу, из-за перемещения больших масс воздуха образуются сквозняки.

Этих недостатков можно избежать при укладке теплого пола, который прогревает помещение равномерно, устраняя влажность, воздух не пересушивается и не образуется статическое напряжение, что уменьшает количество пыли. Когда тепло поднимается от пола к потолку, то это идеально соответствует физиологическим потребностям человека. Особенно удобно, когда в доме есть маленькие дети, они могут спокойно играть на полу и можно не опасаться за их здоровье.

Если теплый пол — основной источник тепла, то это улучшает дизайн помещения, позволяя более удобно и рационально использовать пространство, освободившееся от радиаторов.

Существуют следующие системы теплого пола: с водяным подогревом, электрические, пленочные.

Схема работы и подключения водяного теплого пола

Водяной теплый пол можно укладывать в частных домах, коттеджах с автономной системой отопления, где регулируются давление и температура. В квартирах с централизованной системой обязательно требуется согласование с управляющей компанией, ЖЭком, т.к. система подключается к общедомовой и вода, циркулируя по пластиковым трубам, теряет свою температуру на выходе. К соседям по стояку она будет доходить охлажденной, что является грубым нарушением их прав.

Электрический пол отличает более простой монтаж и обслуживание

Самый популярный и широко используемый — электрический теплый пол, он не требует никаких согласований. Принцип работы заключается в следующем: кабели нагревают цементную стяжку, которая отдает тепло, прогревая воздух. Достигнув заданной температуры, система отключается, когда пол начнет охлаждаться, то датчик температуры подаст сигнал, и система вновь начнет работать. Температуру можно регулировать с помощью терморегулятора, создавая оптимальные режимы, например, чтобы обогрев включался за несколько минут до прихода с работы, снижать температуру на ночь, можно менять режим на выходных и т.д. Единственный недостаток — большой расход электроэнергии, в районах, где стоимость электроэнергии высокая, он может быть затратным и экономически невыгодным. Нужно знать, что пол требуется поднимать минимум на 5 см.

По всей квартире укладывать теплый пол нецелесообразно, т.к. из-за стяжки образуется большая нагрузка на перекрытия и несущие опоры, самые оптимальные помещения — кухня, ванная, детская. Не рекомендуется укладывать теплый пол, если напольным покрытием будет паркет, т.к. дерево — плохой проводник тепла, он хорошо подходит при керамической плитке, линолеуме, ковролине.

Технология укладки электрического теплого пола в квартире

Технология укладки довольно проста, и выполнить ее сможет каждый, нужно только соблюдать определенные правила. Сначала готовится основание, удаляется старое напольное покрытие, при необходимости пол выравнивается бетонной стяжкой. В том месте стены, где будет установлен терморегулятор, перфоратором делается штроба для подводки кабелей. На высохшую стяжку можно для гидроизоляции, во избежание образования конденсата, уложить полиэтиленовую пленку. Далее укладывается теплоизоляция, можно использовать минеральную стекловату или более современный материал — пенофол, одна сторона которого покрыта фольгой, при укладке фольга должна быть вверху. Поверх теплоизоляции укладывается армирующая сетка, задача которой — придать прочность цементной смеси, которая будет укладываться сверху и исключить соприкосновение кабелей с теплоизоляцией.

Укладка теплого пола и выравнивание бетонной стяжкой

Затем приступают к укладке кабеля, укладывать можно разными способами: змейкой, спиралью, параллельным способом. Обычный шаг составляет 20-25 см, необходимо отступать от стены 5 см и не менее 10 см от радиаторов. В тех местах, где будет стоять мебель, кабель можно не укладывать. Монтаж производится с помощью монтажной ленты, прикрепляемой к полу дюбелями, она помогает избежать перегибов. Специальный термодатчик, без которого невозможна работа системы, устанавливается в пластиковую трубку, чтобы можно было произвести его замену без вскрытия цементной стяжки. Трубка укладывается между кабелями и крепится монтажной лентой. Обязательно проверяется правильность укладки, чтобы проверить надежность соединения, при помощи специального тестера проверяется сопротивление кабеля, оно не должно превышать допустимую норму. Недопустимо соприкосновение и перекрещивание кабелей, иначе произойдет короткое замыкание, а при ремонте нужно вскрывать все покрытие и демонтировать цементный слой.

После проверки делается стяжка толщиной 3-4 см. Заливают раствор очень аккуратно, следя, чтобы не образовывались пустоты и пузырьки, что приведет к выходу из строя кабеля из-за перегрева. Для стяжки используют только специальные смеси, предназначенные для теплых полов, обычные могут быстро потрескаться из за нагрева и придут в негодность. Только после полного высыхания, через 4-5 дней можно производить финишную укладку напольного покрытия, а саму систему включать только спустя 3-4 недели. Сырая стяжка может вызвать замыкание, произойдет неравномерное высыхание, образуются трещины и пустоты.

Выбор кабеля для электрического пола

Кабель играет очень важную роль, именно от него зависит безопасность, срок службы пола. Он может быть одножильным, двужильным — более дорогим и безопасным, жила может изготавливаться из оцинкованной стали, нихрома, латуни, меди. Изолирующий слой может состоять из нескольких слоев, он защищает кабель от разрушения и повреждения. В ванной комнате нужно использовать кабели для влажных помещений со специальной водоотталкивающей изоляцией и подключать систему к заземлению.

От качества кабеля зависит безопасность и срок службы пола

Теплый пол можно сделать основным источником обогрева или, как дополнительную систему к радиаторной. При основной системе для эффективного обогрева мощность нагревательных элементов должна быть не менее 140-150 Вт на 1 кв.м., при дополнительном обогреве достаточно мощности 110-120 Вт. Перед покупкой нужно рассчитать длину кабеля, учитывая расстояние между рядами, в среднем на кухню площадью 10 кв.м требуется 40-50 м.

Теплый пол в квартире с нагревающей пленкой

Пленка создана на основе нанотехнологий, действует, как солнце, излучая инфракрасные лучи, обеспечивая равномерный обогрев помещения. Это гибкий слоистый пластик, внутри которого находится контактная группа из меди, серебра и нагревательных элементов.

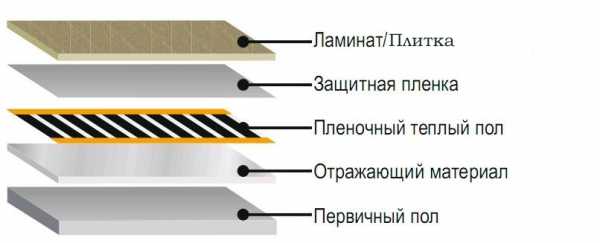

Пленочный теплый пол

Нагревающая пленка отличается высокой надежностью, большим сроком эксплуатации, простотой монтажа, не требует цементной стяжки и не влияет на высоту пола, легко демонтируется. Идеально подходит под любое покрытие — ламинат, линолеум, ковролин, керамогранит, керамическую плитку, можно укладывать частично на свободное пространство от мебели, а не на всю комнату. После монтажа система сразу готова к эксплуатации, заданная температура регулируется терморегулятором.

Греющая пленка не создает электромагнитных волн и не выделяет вредных веществ. Она не только согревает помещение, но и очень полезна для организма человека, способствует общему укреплению, активизирует молекулы воды в клетках, ускоряет вывод продуктов метаболизма из организма. Инфракрасные системы до 25% экономичнее кабельных систем, они используются, как дополнительные системы обогрева, как основные могут использоваться только в период межсезонья.

Теплый пол в квартире — это отличная возможность добиться оптимального микроклимата. Срок его эксплуатации составляет не менее 50-ти лет, при соблюдении всех правил монтажа — практически неограничен. Важно правильно подбирать материалы, не нагревать сверх установленных показателей. Теплый пол должен быть экономически выгоден, соответствовать техническим возможностям помещения, не нарушать действующие системы и не приводить к аварийным ситуациям.

mrpol.su

Теплый пол в квартире своими руками. Видео по монтажу

Что такое теплый пол

Теплый пол – это система отопления, в которой источником тепла является поверхность пола. Таким образом происходит равномерное нагревание помещения снизу вверх.

Достоинства теплых полов

  • Возможность установки необходимой температуры, комфорт

  • Безопасность и эстетические свойства: нагреватель находится под напольным покрытием, не нужно выполнять декорирование, чтобы скрыть радиаторы

  • Эффективность – теплые полы гораздо эффективнее обычных радиаторов распределяют тепло в помещении

  • Доступная цена и быстрая установка

  • Продолжительный срок эксплуатации

Недостатки теплого пола

  • Ограничение на использование напольных покрытий (можно использовать только те покрытия, которые имеют специальную маркировку).

  • Если использовать водяной теплый пол, то появляется необходимость поднимать уровень пола на несколько сантиметров.

  • Водяной пол нельзя использовать в многоквартирных домах.

  • Желательно не ставить мебель на место, где находится нагреватель.

  • Затраты на оплату электроэнергии (при использовании электрического теплого пола).

Виды теплого пола

На рынке представлены две большие группы теплых полов:

Детальнее о разновидностях теплого пола вы можете узнать, прочитав статью Как выбрать теплый пол.

Монтаж теплого пола

Перед началом монтажа необходимо тщательно рассчитать площадь обогрева, продумать, какое напольное покрытие вы хотите использовать, будет ли система основным источником питания. Также необходимо учитывать особенности укладки электрических и водяных теплых полов. Детальнее об этом мы можете узнать, прочитав на нашем сайте статью Электрический теплый пол своими руками, а также статью Водяной теплый пол своими руками. Вы узнаете не только об особенностях укладки теплого пола, но также и о том, как подключить теплый пол.

Укладка теплого пола с учетом напольного покрытия

Теплые полы можно использовать с различными напольными покрытиями. Главное помнить, что каждое покрытие имеет свои особенности, которые нужно учитывать при сочетании данного напольного покрытия с теплым полом. Помните, что напольные покрытия, которые могут использоваться с теплыми полами должны иметь специальную маркировку. Подробнее читайте статьи Теплый пол под ламинат и Укладка теплого пола под плитку.

Монтаж теплого пола в квартире

В квартире предпочтительнее использовать электрические теплые полы. В зависимости от типа и площади помещения можно использовать кабельный теплый пол или пленочный (инфракрасный).

Схема укладки теплого пола

Видео: тёплый пол своими руками

На данном видео показаны основные этапы монтажа электрических теплых полов

На следующем видео вы увидите некоторые этапы монтажа теплых водяных полов под бетонную стяжку

samoremont.com

Как сделать электрический теплый пол в квартире?

Многие владельцы квартир задаются вопросом о том, как сделать электрический теплый пол. Данный вариант дополнительного отопления в этом случае является самым оптимальным. Создание водяного теплого пола для квартир – это трудоемкий, затратный и сложный процесс.

В некоторых сооружениях физически невозможно использовать такой вариант. А вот электроэнергию в качестве теплоносителя применять очень практично и экономично. Установка такой системы требует минимальных вложений, а результат получается максимально эффективным.

Классификация конструкций электрического теплого пола

Классификация систем осуществляется на основе вида нагревательного элемента:

  • инфракрасная пленка;
  • электрический кабель;
  • маты с эффектом подогрева.

Самым трудоемким вариантом являются кабельные полы, которые требуют создания идеальной стяжки. Система предполагает бетонирование готовой конструкции с последующей укладкой напольного покрытия. Выполнение работ может усложниться следующими нюансами:

  • получение разрешения управляющей компании;
  • расчет точных нагрузок на конструкцию;
  • необходимость четкого соблюдения технологии строительства.

Перед выбором варианта электрического пола необходимо здраво оценить все параметры, что принять правильное решение.

Устройство теплых полов от электричества

Среди всего разнообразия моделей нагревательный кабель можно выделить в качестве самого удобного нагревательного элемента. Срок службы качественных систем достигает 15 лет. Это гарантийный срок, на практике такие полы способны служить еще дольше.

На первом этапе монтажа необходимо подготовить поверхность – очистить от мусора, устранить неровности, сделать стяжку. Лучше применять не обычный цемент, а быстросохнущие составы. Такую поверхность можно будет использовать уже на следующий день после выполнения работ. Технология по укладке одножильных и двужильных кабелей существенно отличается, поэтому стоит обратить особое внимание на вид контура.

Теплый пол от электричества требует обустройства места для терморегулятора. Для этого создается специальное отверстие в стене. По завершению работ тут будет осуществляться подключение датчика температуры.

Работа с теплоизоляционным покрытием

В качестве теплоизоляционного материала лучше использовать пенополистирол. Он укладывается по всей рабочей площади. При расчете необходимо учитывать дополнительно 10 сантиметров для стены. Цементная стяжка до 3,5 сантиметров укладывается сверху теплоизоляции.

Устройство электрического теплого пола включает в себя монтаж финишного покрытия. К этой части работ можно переходить спустя 4 дня после цементирования. Стоит предварительно позаботиться о выборе отражающей поверхности, которая будет препятствовать потерям тепла.

В данном случае идеальным вариантом станет техническая фольга. Материал укладывается сверху цементной стяжки. Фольга фиксируется с помощью монтажной ленты. Это же приспособление служит креплением для электрических кабелей. При укладке нагревательных контуров очень важно зафиксировать их в необходимом положении. Монтажную ленту можно закрепить с помощью обычных саморезов.

Установка нагревательных контуров

Подкладка контуров начинается от терморегулятора по предварительно выбранной схеме. Кабель необходимо закрепить с помощью специальных клипс, расположенных на монтажной ленте. После того, как вы убедились, что все элементы находятся в нужном положении, можно приступать к подключению. Контур соединяется с терморегулятором и всей схемой теплого пола. Заливать кабель стяжкой можно в день подключения.

Работа с нагревательными матами

Для начала следует создать схему размещения основных греющих элементов. При этом стоит учитывать, что из плана исключаются места размещения мебели и крупной бытовой техники. Поверхность полов в данном случае также нужно основательно подготовить. Очистите от мусора, выровняйте, исключите малейшие ямки и неровности.

При подготовке и разрезании матов необходимо помнить, что внутри них находятся электрические провода. При работе с материалом предварительно изучите особенности их строения, так как на рынке представлено большое разнообразие моделей.

Иногда для фиксации матов достаточно использования двустороннего скотча, но более надежным вариантом является плиточный клей. После укладки материала электрические контуры подключаются к терморегулятору. Только после этого надо переходить к монтажу финишного покрытия. В данном случае можно использовать различные варианты – керамическая плитка, ламинат, керамогранит. Для консультации позвоните по телефону, указанному на сайте.

pol-hot.ru

Все про водяной теплый пол в квартире: монтаж и схемы

Содержание статьи

От автора: здравствуйте, уважаемые читатели. Как известно, существуют различные системы обогрева помещений. Все они хороши и справляются со своими задачами, но одна из них все же ярко выделяется на фоне остальных — теплый пол. Думаете, что эта система доступна лишь для частных домов? Спешу вас обрадовать! Можно установить водяной теплый пол в квартире новостройки и даже хрущевки.

Вот сегодня мы и хотели бы поговорить о том, как эту мечту можно водворить в жизнь, чтобы наслаждаться уютом, комфортом и эстетикой.

Особенности монтажа в квартире

Есть два способа установки такого покрытия в квартире. Первый способ заключается в привлечении инженера и подачи заявки на изготовление. Этапы следующие: вы подаете заявку на монтаж в снабжающую организацию, ее рассматривают. Если заключение положительное, к вам приходит инженер и проводит полный расчет и выставляет требования.

Требования в большинстве случаев такие. Основательное утепление перекрытия. Наличие гидроизоляции. Обязательные конструктивные решения — байпасы, дросселя, насосы прокачки и регенерации давления обратки. Встречаются и другие — например, они требуют установку тепловых счетчиков, подвода независимого стояка от общего коллектора.

Еще один способ — это установка собственного газового котла. Ваши счета за отопление хорошенько уменьшатся, вы получите автономное, ни от кого не зависящее отопление. Плюс к этому, если вы возьмете котел с функцией подогрева воды для бытовых целей, то вам более не понадобится бойлер или газовая колонка.

Трудности монтажа схемы такого покрытия заключаются в том, что параметры теплоносителя рассчитаны на радиаторное отопление. Имеют высокое давление и температуры, а теплый пол рассчитан на низкие параметры. И даже если вы поставите регуляторы и другие приспособления стабилизации, то комнаты соседей, которые запитаны от вашей обратки, покроются льдом.

Схемы изготовления

На практике применяются две схемы изготовления — это змейка и улитка.

Змейка применяется в относительно маленьких комнатах, с площадью не более 10 м2. Такие жесткие критерии обоснованы тем, что змейка неравномерно прогревает большие площади — там ярко выражается контур обратки. То есть, если вы произведете укладку труб с обычным шагом, то начиная с середины комнаты пол будет, еле-еле теплым, а в конце и вовсе холодным.

Для минимизации таких негативных последствий применяют плавно уменьшающийся шаг змейки. Таким образом можно добиться равномерного прогрева. Но и тут есть свои нюансы. Например, к концу комнаты шаг между трубами должен быть около 8–10 см, а не все трубы поддерживают такой резкий изгиб на 180°. Можно, конечно, повороты округлять, но опять же, это лишний материал.

Улитка — самый популярный способ монтажной схемы пола с обогревом. Изготавливается обычно в виде прямоугольной или квадратной улитки. Делается следующим образом. Прямая ведется по периметру всей комнаты с отступом от стен около 30 см, затем заворачивает вовнутрь с шагом 60 см, доходит данная улитка до центра, разворачивается и идет обратно.

При таком способе ярко выражена обратки, и тепло распределяется равномерно по всей плите. Шаг укладки определяется в зависимости от местных погодных условий. -10 — шаг 30 см, -15–-20 — шаг 10–15 см.

Теоретические основы

Для того чтобы изготовить покрытие с подогревом своими руками, вам необходимо обладать базовой информацией. Итак, первое, что необходимо знать, это составляющие теплого пола:

  • трубы — бывают медные металлопластиковые, полиэтиленовые, полипропиленовые, изготовленные из сшитого полиэтилена и из гофрированной нержавейки;
  • утеплитель — экструдированный пенополиуретан толщиной 50 мм;
  • коллектор с датчиками — регулировка расхода, регулировка температуры, манометры, термопары;
  • фильтра — грубой и тонкой очистки, причем, в обязательном порядке!
  • насосы;
  • байпас;
  • трехходовой вентиль;
  • термоголовка;
  • сапун.

Также необходимо произвести расчет необходимого количества трубы. В среднем, на 1 м2 уходит 4 метра, при шаге 30 см. При шаге в 20 см — 6,8 м, 10 см — 10 метров. Лучше всего рассчитывать необходимое количество по чертежу. Берете миллиметровку и переносите размеры комнаты в масштабе. Затем, чертите будущее расположение и измеряете линейкой необходимое количество.

Трубы в местах близкого сосредоточения, например, трубы у коллектора, следует изолировать вспененным полиэтиленом (изолируем 70%). Если этого не сделать, можно потерять до 20% тепла на этом участке.

Этапы изготовления

Монтаж всех элементов следует производить в следующей последовательности:

  1. Демонтаж старой поверхности вплоть до плиты перекрытия.
  2. Тщательная уборка, вплоть до мокрой уборки пыли.
  3. Обработка поверхности грунтовкой глубокого проникновения. Делаем заход на стены 20–30 см.
  4. Укладка гидроизоляционного слоя. Воздержитесь от применения битумных смесей и рубероида, так как в таком случае могут возникать запахи смолы не только у вас, но и у соседей. Используем магазинные смеси или церезит. А, в крайнем случае, подойдет и строительная пленка.
  5. По периметру помещения укладываем демпферную ленту — поможет отсечь бетонную плиту от стен и спасет от температурного расширения.
  6. Укладываем утеплитель. Лучше всего пенополистирол толщиной 50 мм. Конечно, есть и другой способ, более дорогой, но эстетически красивее, да и укладывать проще. Это специальные перфорированные плиты утеплителя с замками. Представляют собой тот же самый экструдированный пенополистирол с поверхностью, состоящей из множества цилиндров, меж которыми очень удобно укладывать трубы. Если применяем такой способ, то переходим к заливке раствора. Если нет, то к следующему пункту.
  7. Стелим слой гидроизоляции — но на этот раз, пленку. Можно конечно, устелить и отражающее покрытие для теплых полов. Вот только эффект от него 0,5–1% — по сути, обычный маркетинговый ход, но, если есть лишние деньги, лишний процент не повредит. Кстати, использовать фольгу бессмысленно, бетон ее разъест.
  8. Укладываем обрешетку для армирования. Отличный вариант — магазинная катанка 6 мм, сваренная в клетки с ячейкой 10 см.
  9. Подвязываем пластиковыми жгутами к ней трубы, в порядке, который мы определили схемой укладки.
  10. Подключаем всю систему. Коллектора, насосы, трубы — в общем, все собираем. Ставим под давление минимум на 4 часа. Давление от системы отсекаем, чтобы в случае утечки увидеть, что давление в системе упало. Ждем остывания системы и сбрасываем давление.
  11. Приподнимаем всю конструкцию на 1 см от гидроизоляции. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
  12. Подготавливаем раствор. Лучший состав — это 1 ведро цемента, 2 гравия и 1 песка, либо 1 цемент, 2 мелкого битого гранита, 2–3 мм фракция и 1 песок. Делается это, потому как песок — плохой проводник тепла, а гравий и гранит — отличный. В раствор по возможности добавляем базальтовую фибру — 1% от массы цемента. Кстати, если мы ее изначально применяли, то армирование не требуется.
  13. Заливаем стяжку, так чтобы от трубы до конца стяжки было не менее 2 см (1 см стяжки, минус 5–8% КПД).
  14. После 4-х часов поливаем водой, еще через 4 часа повторяем и накрываем пленкой на 3–4 дня, затем снимаем и ждем 25 дней полного высыхания слоя.

Вот мы и разобрались, как сделать теплый водяной пол в квартире своими руками и без помощи профессионалов. Удачи и до новых встреч!

seberemont.ru
