Теплый пол от центрального отопления в квартире



Как запитать теплые полы от центрального отопления в квартире

Многие владельцы квартир устанавливают дополнительное отопление по причине недостаточного обогрева от центральной системы. Эта мера позволяет не только повысить качество прогреваемости помещения, но и значительно экономить на счетах за энергопотребление.

К дополнительным видам обогрева относится теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением по утеплению помещения, так как расходы в процессе эксплуатации снижаются.

Электрический пол укладывается реже по причине большого расхода электроэнергии, что не каждый может себе позволить. Таким образом, водяной пол устанавливается чаще как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладывании этого вида обогрева. Прежде всего, необходимо поставить в известность управляющую компанию дома о своем желании провести дополнительное отопление.

Специальное разрешение на установку теплого пола выдается именно этим административным органом. Незаконное врезание в центральное отопление отслеживается. При выявлении нарушения налагаются большие штрафы. Сделать теплый пол можно только с согласия администрации дома.

Разрешение от управляющей компании

Получить этот документ весьма сложно. Согласие сторон зависит от множества факторов. Система центрального отопления рассчитывается без большого запаса на несанкционированные подключения.

Если это будет только одна квартира, то на расход и общую работу отопления это не повлияет. Но желающих подключить теплый пол в многоэтажном доме немало. В связи с этим возникает угроза сбоя работы всей центральной магистрали. Ставить в известность компанию об укладке теплого пола нужно обязательно.

Первым фактором, влияющим на согласие, является тип отопительной системы в доме. Если схема конструкции предполагает два стояка, подача и обратка, получить разрешение становится возможным. Если квартиры отапливаются от одной трубы, то шансы на получение согласия равны нулю.

Любое врезание значительно снизит температурный режим в других квартирах, что повлечет за собой справедливые жалобы. Также будет учитываться местоположение теплообменника – верхняя точка или нижняя. Шансы на получение разрешения у верхних квартир возрастают, если теплообменник находится внизу и наоборот.

Проблем с установкой не возникнет только у тех, кто отключен от центрального отопления. Наличие автономного котла позволяет избежать административных проволочек. Однако наличие дополнительных датчиков для отслеживания потребления энергии необходимо.

Схема подключения к центральной системе отопления: расчеты

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность, приходящуюся на дополнительное отопление, то есть насколько заполняется теплоноситель.

Следует учесть параметры схемы водяного пола, тепловых потерь и тип радиаторов. Все эти детали просчитываются и выводится общая цифра. Рассчитать параметры будущего обогрева поможет знание мощности циркуляционного насоса. Этот этап необходим для эффективного функционирования теплого пола. Помочь сделать правильные расчеты могут специалисты, занимающиеся непосредственно укладкой теплых полов.

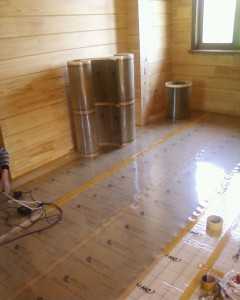

Немаловажным считается расчет поднятия основания. Соответственно, метод самой кладки планируется заранее. От этого будет зависеть комфорт жильцов. Низкие потолки плюс поднятие основания сможет привести к нарушению норм жилищного пространства. Именно поэтому сделать предварительный расчет и план укладки самих полов необходимо.

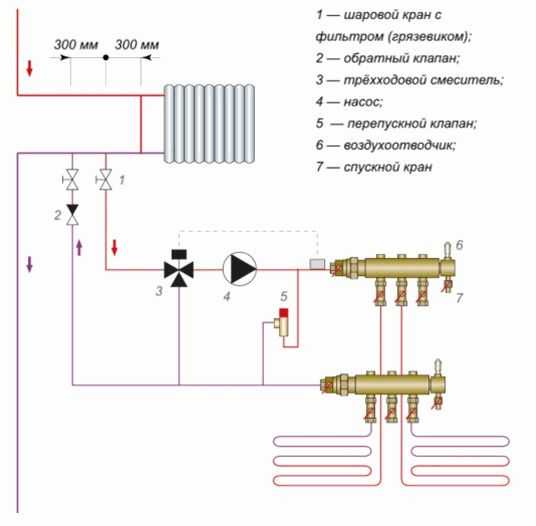

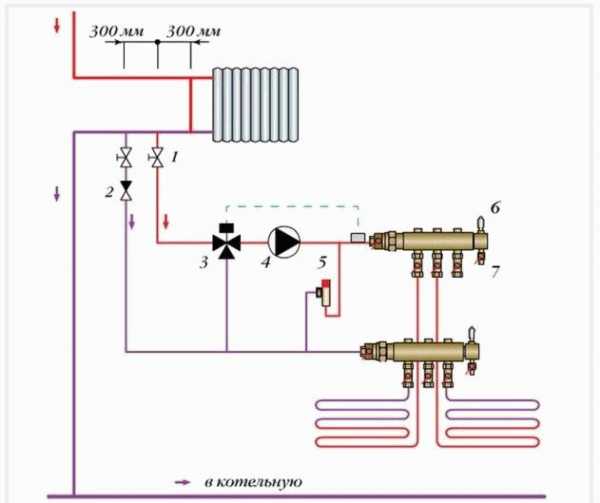

Классическая схема подключения

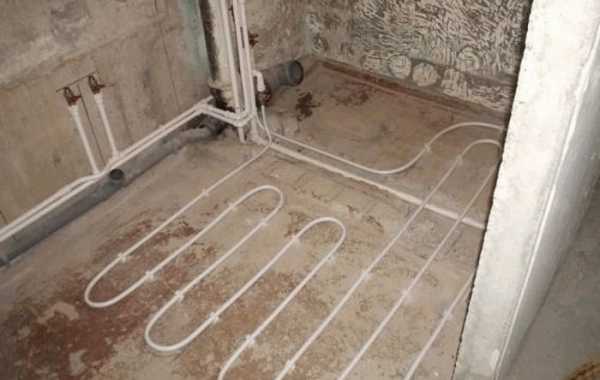

Теплый пол от центрального отопления подразумевает наличие необходимого оборудования: циркуляционный насос, коллекторная группа и датчики регулировки температуры. Подключение теплого пола осуществляется до его заливки цементом. Учитывается диаметр труб водяного обогрева, он должен составлять 12-20 мм.

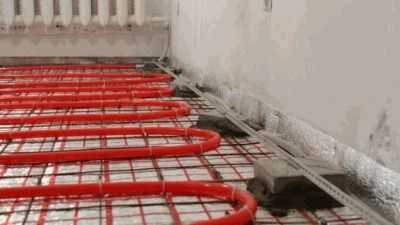

Водяной теплый пол в квартире предполагает следующие элементы:

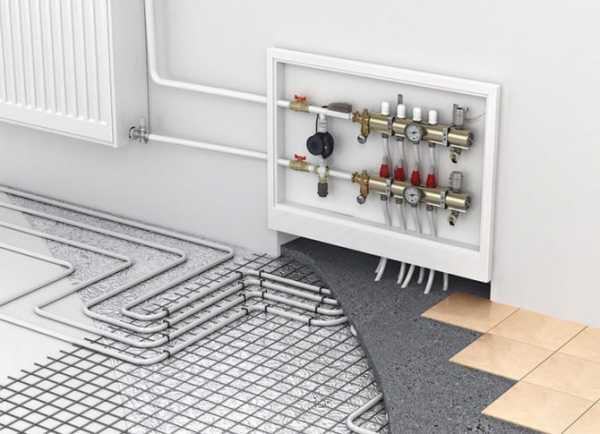

Сердцем всей схемы является распределительный узел, ответственный за регулировку температуры теплоносителя. Дело в том, что температура воды в трубах подачи очень высокая. Ее необходимо охлаждать до приемлемого порога – 30-35°, иначе система теплого пола выйдет из строя.

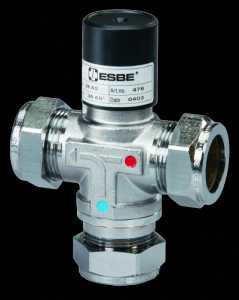

Ключевую роль в этой конструкции играет трехходовой клапан, конфигурация которого позволяет распределять и контролировать температуру теплоносителя. Клапан сопровождается специальным датчиком, другое название термоголовка, который осуществляет терморегуляцию с помощью положения штока. Это устройство позволяет хозяину задавать необходимую температуру и экономить тем самым на отоплении.

Работает клапан очень просто. При превышении заданного температурного порога, специальная заслонка перекрывает полностью или частично горячий поток. Наличие трехходового клапана в распределительном узле необходимо.

Теплый пол от центрального отопления не будет функционировать без циркуляционного насоса. Вода всегда найдет путь наименьшего сопротивления, поэтому для эффективного распределения теплоносителя устанавливается насос. Его местоположение перед коллекторной группой и после распределительного узла. Трехходовой клапан подает уже остывший теплоноситель в насос, далее рабочая жидкость поступает в коллектор для дальнейшего распределения по контурам пола.

Коллекторная группа должна обязательно включать в себя воздухоотвод и дренажный кран. Эти элементы устанавливаются в верхней (воздухоотвод) и нижней точках (сливной кран) коллектора.

Учитывая тот факт, что рабочая жидкость не отличается чистотой, необходимо устанавливать грязевые фильтры. Таким образом, срок службы водяного пола продлевается. Грязный теплоноситель очень быстро забьет небольшие трубы водяного пола.

Эта схема является классической и работает для квартир на верхних или нижних этажах в зависимости от нахождения общего теплообменника. Если же квартира врезается на средних этажах, то схема имеет некоторые отклонения. Например, вместо трехходового клапана используется двухходовой.

Установка теплого водяного пола требует официального согласования с управляющей компанией. Сделать подключение к общей магистрали возможно, но следует соблюдать установленные нормы и правила по установке и эксплуатации оборудования. Незаконное врезание в центральную систему запрещено. Это повлечет за собой выплату больших штрафов и демонтаж водяного теплого пола.

Теплый пол от центрального отопления в квартире

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность

Источник: doctorpol.ru

Как сделать теплый пол от центрального отопления в квартире: легальные способы

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

• Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
• На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
• Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

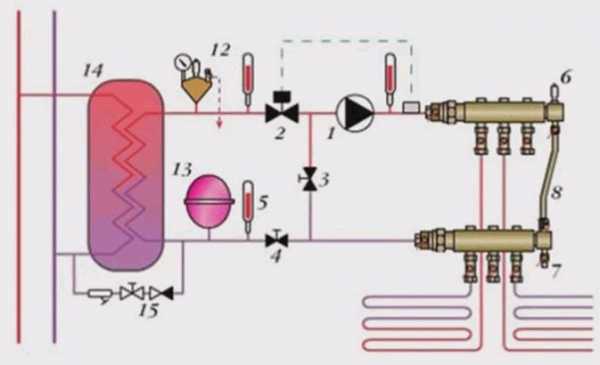

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

• 1 Циркуляционный насос
• 2 Трехходовой смеситель
• 3 и 4 Шаровые краны
• 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Нюансы, о которых необходимо помнить

• Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м 2 . Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

Теплый пол от центрального отопления в квартире: легальные способы реализации проекта

Почему запрещается подключать систему теплый пол от центрального отопления в квартире. Монтажные схемы, позволяющие подключение конструкции к центральной тепломагистрали. Сравнение радиаторного и напольного отопления.

Источник: ventilationpro.ru

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

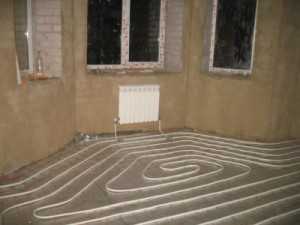

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

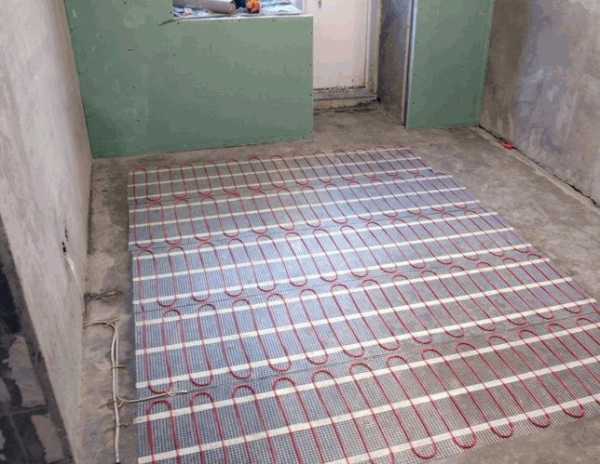

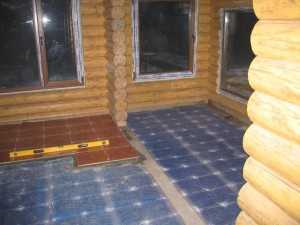

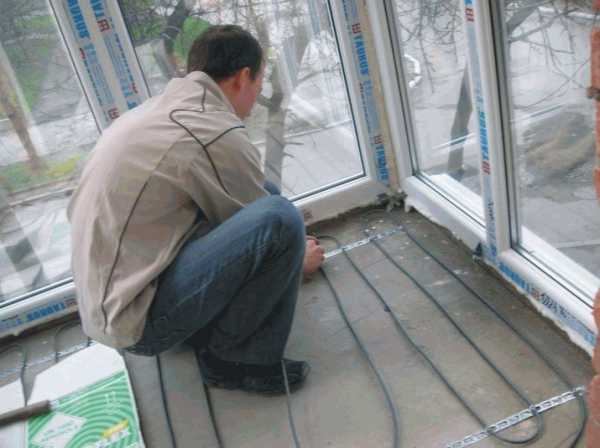

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

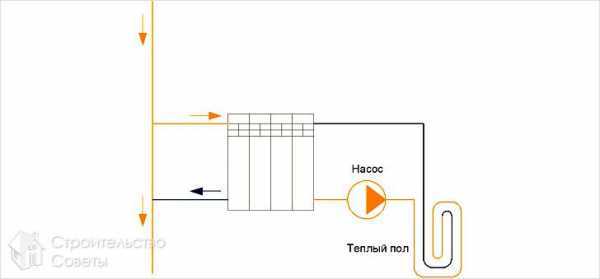

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

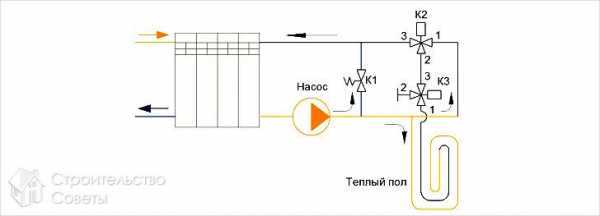

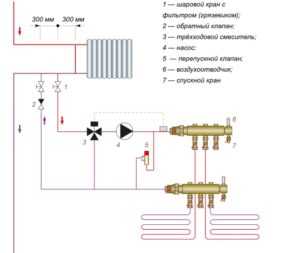

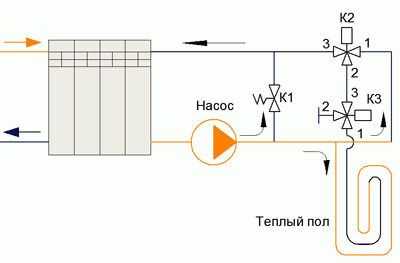

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Теплый пол от центрального отопления в квартире

Как смонтировать водяные теплые полы в квартире от центрального отопления. Монтажные схемы подключения и видео-инструкции.

Источник: polprofy.ru

Теплый пол от центрального отопления в квартире

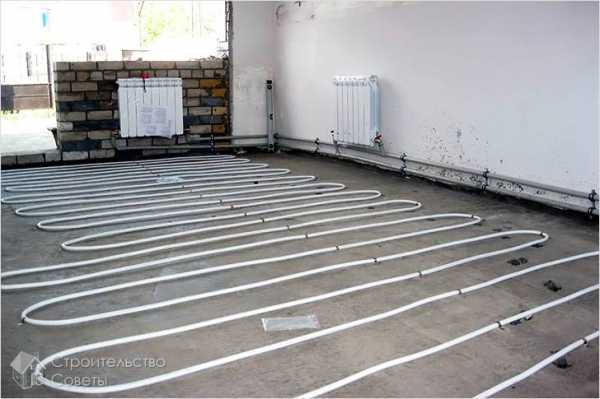

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35 0 С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

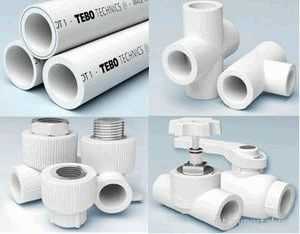

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой. Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

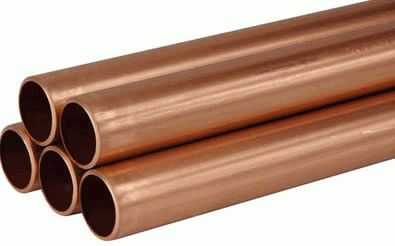

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

Теплый пол от центрального отопления в квартире своими руками: схема, фото, видео инструкция, законно ли

Возможно ли сделать теплый пол от центрального отопления в квартире? Да, безусловно, если знать, как и какие материалы понадобятся. Законно ли это? Нет. Лучше отдать предпочтение электрическим.

Источник: www.portaltepla.ru

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения. Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима. Но это касается только для систем с автономным отоплением. Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе. Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы. Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления. Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

• Незаконность монтажа подобной системы.
• Большая вероятность поломки.
• Невозможность регулировки температуры нагрева пола.
• Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
• Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой. Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Теплый пол от центрального отопления в квартире — возможность монтажа

Возможен ли монтаж теплого пола от центрального отопления в квартире? Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему

Источник: dearhouse.ru

lucheeotoplenie.ru

схема, фото, видео инструкция, законно ли

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35⁰С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой.  Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

С этой статьей читают: Какие трубы лучше использовать для отопления частного дома

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

ВИДЕО: Монтаж теплого водяного пола

www.portaltepla.ru

как сделать от центрального отопления

Теплый пол — система отопления, которая подразумевает монтаж нагревательных элементов под напольное покрытие. С таким дополнительным источником обогрева вы не только обеспечите комфортную температуру в помещении, в котором будет установлена такая система, но и хождение по полу будет приятным, т.к. ваши ноги всегда будут в тепле.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

В настоящее время теплые полы пользуются широкой популярностью и основная причина, по которой владельцы квартир отдают предпочтение такой системе отопления — это недостаточный обогрев центральной системой отопления.

Тёплый пол

Преимущества и виды

Теплый пол позволяет создать максимально комфортную температуру квартире. С обычными радиаторами отопления теплые воздушные массы образуются в радиусе 1-2 метров от батарей, к тому же некоторая часть тепла уходит на улицу.

Установив теплый пол в квартире вы будете застрахованы от таких недочетов, т.к. подобная система прогревает воздух в комнате равномерно. К тому же теплые полы не пересушивают воздух и не образуют статическое напряжение, благодаря этим свойствам в комнате поддерживается достаточная влажность и пыли появляется намного меньше. Очень выгодно использовать такую систему в квартире, где есть маленькие дети. Вы спокойно можете пускать их играть на полу и не переживать за их здоровье.

Система отопления теплый пол может выступать как дополнительным источником обогрева, так и основным. Если вы выберите ее в качестве основного источника тепла, то можно сэкономить значительную часть пространства, ведь радиаторы будут не нужны.

Выделяется две основные разновидности теплых полов:

Чтобы установить теплый водяной пол в квартире с централизованной системой отопления, обязательно нужно получить разрешение из ЖЭКа. Это обусловлено тем, что такая система обогрева подсоединяется к общей системе для всего квартирного дома, поэтому важно выполнить верную установку, чтобы не оставить соседей без горячей воды.

Большим спросом у пользователей пользуется электрический теплый пол. Его можно подключать без согласований со службами центрального водоснабжения и отопления.

Выбрать производителя тёплого пола водяного или электрического поможет эта статья.

Теплый пол от центрального отопления в квартире

Если вы решили подключить теплый пол от отопления в квартире, то будьте готовы столкнуться с рядом трудностей. Во-первых, нужно известить управляющую компанию дома о том, что вы собираетесь монтировать дополнительный источник обогрева. Эта служба должна выдать вам разрешающий документ.

За установку теплого пола без разрешающего документа полагается штраф.

Следующая проблема заключается в разнице температур, которая возникает в случае подключения системы отопления теплый водяной пол к централизованному отоплению. Температура теплоносителя в трубах центральной тепловой магистрали варьируется в промежутке 70-90 °С. Покрытие теплого водяного пола портится и приходит в непригодность при 50°С.

Несмотря на такую несостыковку температурных режимов, существует ряд схем, по которым можно правильно подсоединить теплый пол к системе центрального отопления.

В первую очередь, нужно обустроить стационарный тепло-пункт с циркуляционным насосом. Если в вашей квартире предусмотрен один выход к системе отопления, то осуществить подключение водяной системы можно по принципу радиаторов.

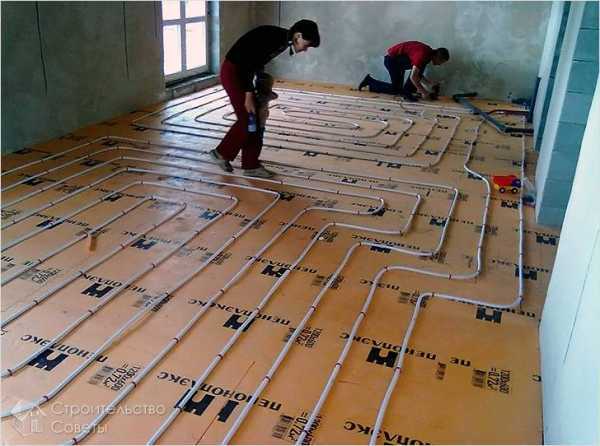

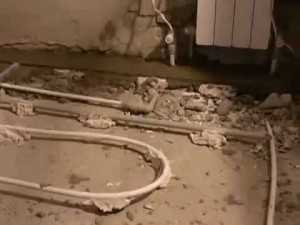

Для обустройства теплого пола нужно приобрести трубы. Для того чтобы разместить их на базовом полу змейкой нужны угловые соединения. Однако стоит быть внимательными, поскольку если эти монтажные детали установить неверно, система будет недостаточно надежной.

Стоит учитывать и тот факт, что после установки, теплый пол будет залит цементной стяжкой и в случае повреждения участка трубы, нужно осуществлять демонтаж монолитного покрытия.

Еще один вариант подсоединения теплого пола, которым можно воспользоваться — это подключение системы по направлению от обратного патрубка радиатора к обогревательному контуру, но для этого потребуется запорная арматура.

Подключить систему отопления теплый пол к центральному отоплению не просто, отметим нюансы, которыми сопровождается монтаж:

• обязательное наличие разрешения;
• обогревательная система может выйти из строя;
• тепло может распространяться неравномерно;
• монтаж отнимает много сил и времени.

Расчет

Если вы получили соответствующее разрешение на подключение теплого пола, мо можно приступать к монтажным работам. Однако перед этим следует определиться со следующими характеристиками:

1. Мощность: нужно рассчитать сколько Вт приходится на вспомогательный обогрев.
2. Тепловые потери.

Нужно учесть все эти показатели и найти общую цифру.

Для того чтобы произвести расчет будущего обогрева, нужно знать мощность циркуляционного насоса.

Чтобы получить верные расчет лучше обратиться к людям, которые специализируются на укладке теплых полов.

Помимо вышеописанных параметров, нужно еще рассчитать и уровень поднятия основания и то, каким образом будет производиться укладка водяного тёплого пола. Все эти показатели оказывают самое непосредственное влияние на комфорт условий, в которых вы проживаете. Так, например, низкие потолки в квартире и поднятие основания могут нарушить нормы жилищного пространства. Именно поэтому очень важно заранее сделать расчет и план укладки полов.

Теплый пол от центрального отопления в квартире предполагает наличие всех необходимых устройств: циркуляционного насоса, коллекторной группы и датчиков контроля и регулировки температуры. Подсоединять теплый пол нужно перед тем, как он будет залит стяжкой с пластификатором.

О видах терморегуляторов для тёплого пола можно прочитать здесь.

Может понадобиться и теплообменник для монтажа тёплого водяного пола в квартире.

Схема монтажа тёплого пола в квартире от центрального отопления

Центральным звеном всей системы считается распределительный узел, который отвечает регулировку температуры теплоносителя. Как уже отмечалось, показатели температуры подачи воды в трубах высокие. Их надо снижать на 30-40 °С, чтобы она стала приемлемой для теплого пола. Иначе такая система отопления просто выйдет из строя.

Важная функция лежит на трехходовом клапане, она заключается в распределении и контроле температуры теплоносителя. В комплект вместе с клапаном входит специальный датчик (термоголовка), благодаря которому происходит процесс терморегуляции с помощью положения штока. Это означает, что вы самостоятельно сможете задавать нужный температурный режим и таким образом будете экономить на отоплении.

Принцип функционирования клапана заключается в следующем: если температура начинает превышать заданную вами норму, то специальная заслонка перекроет поток горячей воды в систему.

Еще одна важная составляющая — циркуляционный насос. Он размещается перед коллекторной группой и после распределительного узла. Трехходовый клапан направляет остывший теплоноситель в насос, после жидкость двигается к коллектору и там распределяется по контурам пола.

В коллекторную группу обязательно должны входить воздухоотвод и дренажный кран, которые монтируются в верхней и нижней точках коллектора соответственно.

Не пренебрегайте установкой грязевых фильтров, поскольку рабочая жидкость не отличается чистотой, эти приспособления очень важны. Если их не установить, то грязный теплоноситель забьет трубы водяного пола и вся ваша система очень быстро выйдет из строя.

Подводя итог можно отметить, что система отопления теплый водяной пол в квартире отличается высокой эффективностью. Подобный источник обогрева сделает условия вашего проживания более комфортными. Однако, подключая систему к центральному отопления, стоит соблюдать все нормы и требования.

teplofan.ru

Теплый пол от центрального отопления, водяное отопление дома

Вы хотите установить тёплый пол от центрального отопления? Это реально! Давайте рассмотрим с вами все моменты, касающиеся монтажа таких полов в квартирах с центральным отоплением. В принципе, разрешено использовать водяной обогрев пола там, где схема отопления осуществлена особой разводкой. Там, где во всей квартире есть один основной теплоноситель, распределяющийся по всем комнатам и больших размеров обратный магистральный трубопровод. Соответственно, если у вас установлены приборы учета тепла, то вы смело можете рассчитывать на установку теплых водяных полов в своей квартире.

Схема теплого водяного пола

Единственное следует помнить о том, чтобы достаточное количества тепла было выделено полностью на всю квартиру. В противном случае может возникнуть ситуация, когда расход энергии будет больше положенного, что существенно может нарушить баланс обмена теплоэнергии между соседствующими квартирами. Но такая дестабилизация баланса может быть устранена регуляторами, что, в свою очередь, заставляет систему тёплого пола от центрального отопления расходовать дозированное число объема воды.

Когда запрещается монтаж  теплых полов в квартире?

Запрещено устанавливать теплый пол от отопления, если вы приведете тем самым дестабилизацию теплого и гидравлического баланса между соседствующими квартирами по совместному стояку отопления. Другими словами, это когда в каждой комнате есть отдельный стояк отопления.

Если так, что категорически запрещено производить монтаж теплых водяных полов, так как это может привести к тому, что ваш водный теплый пол, подсоединенный к этому стояку, способен отбирать температуру на столько, что существенно снизит тепло, которое проходит в другие квартиры, использующие этот стояк. Но, практически и теоретически, водяные теплые полы можно устанавливать где угодно и куда угодно, главное, чтобы не нарушался баланс потока воды, и соблюдались условия дозирования расхода тепла.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Рекомендуем к прочтению:

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

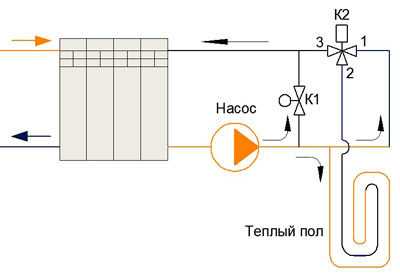

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Рекомендуем к прочтению:

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

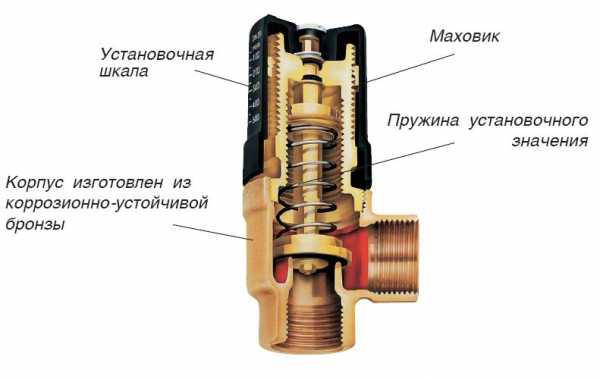

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Схемы установки теплого пола, где разрешено его использование

Схема водяного пола с смесительным узлом

Теперь рассмотрим вариант, который необходимо использовать в квартирах, где разрешено использовать такое отопление, водяной теплый пол которого станет основным источником тепла.
На входе смесительного узла нужно поставить балансирующий клапан или регулятор расхода. Конечно, лучше второй вариант. Такой клапан будет регулировать необходимый расход энергии, а следственно температуру в помещении. Можно также поставить автоклапан, служащий для стабилизации перепада рабочего давления, который также способен стабилизировать расход. Такое отопление водяным теплым полом способно обеспечить теплом всю квартиру при условии его правильного монтажа и последующей эксплуатации.

Расход горячей воды на водяное отопление, теплый пол которого является основным источником энергии, должен быть настолько минимальным, чтобы не увеличить нормированный расход воды, который использовался до установки системы теплого пола.

Если увеличить этот расход, то соответствующие службы сразу же узнают об этом. Стоит пользоваться специальными схемами, описанными выше и не увеличивать расход теплоносителя, так как это может испортить нормированный поток горячей воды в радиаторах ваших соседей.

centro-pol.ru

Теплый пол от центрального отопления в квартире

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов — лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

   Самый простой и менее надежный способ подключения

2. Прямое соединение с использованием балансировочного клапана на байпасе. В этом случае существует возможность снизить температуру горячей воды, которая подается в контур. Для монтажа системы лучше применить трубы, диаметр которых составляет 16 мм, а длина контура не более 70 метров. Кроме того, повышенное внимание следует обратить и на выбор циркуляционного насоса. Он должен перекачивать до 5-10 л в секунду, а напор должен составлять 1-2 м.

   Ручная регулировка с помощью балансировочного клапана

3. С подключением трехходового клапана. Если подключить теплый пол от центрального отопления таким способом, можно значительно снизить тепловой расход контуров. Термостат, который располагается на клапане, дает возможность автоматически поддерживать установленную температуру. Если в системе будет присутствовать еще и двухходовой клапан, то можно добиться того, что при сильном снижении температуры теплоносителя в батарее, он не будет поступать в конструкцию теплого пола.

   Схема с регулированием температуры с помощью трехходового клапана

4. С запорным и двумя трехходовыми клапанами. Этот способ считается более современным, так как позволяет отрегулировать температуру теплоносителя в контурах при помощи «обратки». Двухходовой клапан при этом необходим для избегания ситуации, при которой циркуляционный насос будет работать вхолостую. Это приведет к тому, что он может быстро выйти из строя из-за перегрева. Кроме того, система будет «съедать» больше электроэнергии.

   Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

5. С выносным датчиком. Эта схема больше всего похожа на предыдущую конструкцию. Главным ее отличием является присутствие выносного датчика. Если произойдет значительное превышение заданного температурного значения, система закроет подачу горячего теплоносителя в контур. Если же вода в конструкции будет слишком охлаждена, то датчик снова откроет клапан, через который система снова наполнится горячей жидкостью. Такая схема подсоединения даст возможность избежать чрезмерного охлаждения радиаторов. Кроме того, существуют системы, на которые установлено несколько датчиков.

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Вот и все особенности подключения водяной конструкции теплого пола. Нужно не забывать, что использование такой системы является незаконным, поэтому при возможности, нужно сделать ее незаметной для проверяющих органов. Оставляйте ваши комментарии, тем более, что тема для обсуждения очень интересная. И напоследок, видео подключения через отдельный теплообменник — так сказать, самая идеальная схема монтажа:

Материалы По Теме:

polprofy.ru

Водяной теплый пол от центрального отопления

Как сделать теплый пол от центрального отопления

В эффективности теплого пола уже никто не сомневается. Поэтому все больше жильцов загородных домов и квартир хотят установить именно такой обогрев. Но как быть если существующая система отопления централизована? Можно ли в таком случае организовать напольный обогрев? Перед тем как сделать теплый пол от центрального отопления важно ознакомиться с рабочими схемами подключения. В противном случае в централизованной системе отопления будет наблюдаться тепловой хаос.

Что следует учесть

Прежде чем приступить к изучению схем, следует учесть некоторые важные нюансы:

1. Для подключения теплого пола к центральной системе отопления важно использовать только металлопластиковые трубы. Обычный пластик без металлизированной прослойки не выдержит гидроудары и высокое давление.
2. В централизованной системе отопления теплоноситель имеет температуру 70-90°С. Для теплого пола, рекомендуемая температура 35-40°С. По этой причине систему обогрева необходимо оборудовать смесительным узлом, который будет обеспечивать хорошую циркуляцию и поддерживать температуру теплоносителя на заданном уровне.
3. Важно продумать месторасположения коллекторного шкафа. Он должен располагаться недалеко от центрального стояка, а также быть доступным для управления.

Когда теплый пол запрещен?

Теплые полы запрещается устанавливать в тех случаях, когда они вызовут температурную дестабилизацию и гидравлический дисбаланс. Как это обнаружится? Соседи этажом ниже или выше почувствуют это по температуре теплоносителя в батареях.

Коммунальные службы запрещают подключать теплые полы к системе центрального отопления. Поэтому разрешения вы точно не получите. А если у вас дома увидят такое подключение, то могут последовать штрафы. По этой причине несколько раз обдумайте, стоит ли рисковать. Возможно, вам следует организовать электрический теплый пол.

Но теоретически, монтировать теплые полы можно куда угодно и где угодно, главное, контролировать расход тепловой энергии теплоносителя.

Запрещенные и разрешенные схемы подключения

Ниже рассмотрим, как подключить теплый пол так, чтобы не рисковать получением штрафов.

Простой

Этот метод подключения не рекомендуется использовать для напольного отопления. Для схемы, указанной на рисунке необходимо использовать циркуляционный насос с маленькой мощностью. Средний расход такого агрегата должен равняться 5-10 л/мин. При этом отопительный контур должен быть выполнен из трубы Ø16 мм, а длина не больше 70 м.

Полы с такой схемой практически нереально регулировать. Если наблюдаются большие теплопотери, то у вас и у ваших соседей радиаторы будут недостаточно прогреваться.

Балансирующая регулировка

На указанной схеме используется балансирующий кран, который уменьшает движение потока теплоносителя по отопительному контуру пола. Эта схема подразумевает тот факт, что температуру теплоносителя можно контролировать (снижать/повышать).

Если вам необходимо уменьшить температуру теплоносителя, то балансировочный кран открывается, создавая тем самым большую пропускную способность.

Уменьшение теплового расхода

На этой схеме используется трехходовой кран, который оснащен термочувствительным механизмом, обозначается он К2. Благодаря его работе в точке 3 поддерживается стабильная температура.

Если созданная система напольного обогрева от центрального стояка расходует большой объем тепловой энергии, то в него будет поступать охлажденный теплоноситель. Это явление остудит батареи отопления по всему стояку.

За счет наличия трехходового смесительного клапана в системе напольного отопления в автоматическом режиме будет поддерживаться стабильная температура, без возможных резких скачков. Так, в используемой схеме, кран настраивается таким образом, чтобы в точке 3 была высокая температура теплоносителя. Если же теплые полы будут выдавать недостаточное количество тепла, то на клапане нужно просто понизить температуру. Для этого используется балансирующий клапан К1 и К2. Если вдруг батареи начнут остывать ниже выставленной температуры, то прогретый теплоноситель попросту не зайдет в отопительный контур пола, т. е. полностью прекратится циркуляция.

Дорогостоящая схема

На этой схеме К1 подразумевает балансировочный клапан. К2 и К3 трехходовые клапаны, которые подключены по-разному. Так, клапан К3 применяется с той целью, чтобы стабилизировать температуру теплоносителя в теплом полу, поступающего от центрального стояка.

Внедрение такой схемы позволит настроить так называемый климат-контроль. Если в помещении становится достаточно тепло, то в автоматическом режиме поток горячей воды будет снижаться, как следствие тепловая энергия будет выделяться в меньшем объеме.

Чем лучше температура поддерживается в квартире, тем меньше реже остывает теплоноситель. Поэтому к моменту его поступления к трехходовому клапану он не будет слишком холодным. Это значит, что никакого дисбаланса температуры в стояке отопления вызвано не будет.

Каково предназначение клапана К1? Он необходим для работы теплого пола в закрытом контуре. Благодаря ему можно полностью закрыть или снизить расход теплоносителя, создавая комфортные условия для работы циркуляционного насоса. Поэтому в большей степени, этот клапан призван балансировать работу насоса.

Помните о том, что в такой схеме насос используется в закрытом контуре. Это может вызвать его перегрев, что спровоцирует больший расход электроэнергии. Поэтому К1 служит для предотвращения этого процесса. Чем быстрее будет напор горячего теплоносителя, тем меньше нагрузки будет оказываться на насос, а воды при этом будет быстрее передвигаться по отопительному контуру.

Схема, которая допускается для использования теплого пола

Что касается вышеупомянутых схем, то далеко не во всех случаях их возможно реализовать. Что касается этой схемы, то ее использование разрешено в любом случае, главное, точно придерживаться ее конструкции. Стоит заметить, что это будет самой дорогостоящей схемой. Более того, такое отопление в квартире станет основным, без использования радиаторов.

Так, к стояку необходимо подключить смесительный узел. В нем обязательно должен быть регулятор расхода или балансирующий клапан. Первый вариант будет лучшим. Он будет контролировать расход энергии теплового потока. Также дополнительно устанавливается автоклапан, который будет стабилизировать перепад и расход рабочего давления. Если выполнить правильное подключение, то такой обогрев будет давать достаточное тепло, чтобы быть основным в квартире.

Итак, как мы узнали, создать теплый пол от центрального отопления возможно. Главное условие, это контролировать нормированный расход воды в напольном отоплении. В результате никакого дисбаланса в стояке отопления не будет. Ваши соседи даже не догадаются что у вас используется система напольного обогре

www.teplo-ltd.ru

Как подключить теплый пол от центрального отопления в квартире?

Обогрев частных домов и квартир с помощью водяных теплых полов — достаточно популярный вариант, поскольку система отличается эффективностью и экономичностью. Теплый воздух равномерно поднимается снизу вверх, создавая оптимальный комфорт в помещении. Теплые полы можно реализовать разными способами, это может быть теплый пол от центрального отопления в квартире или электрический, требующий прокладки нагревательного кабеля. Учитывая стоимость электроэнергии, многим жильцам более привлекательной кажется идея установить теплый пол от батареи в квартире. Затраты, в основном, будут на оборудование, а расходы за обогрев – не такие высокие.

Законно ли подключение к централизованной системе отопления?

Распространено мнение, что подключать теплый пол от горячей воды в квартире или радиатора отопления строго запрещено. Это не совсем так. Разрешение в управляющей компании можно получить, если квартира располагается в окончании отопительного контура — на первом либо последнем этаже, в зависимости от схемы подачи тепла. Таким образом, полученная в квартире тепловая энергия не ущемит других жильцов в многоквартирном доме. Как правило, нужно установить счетчик тепловой энергии, и можно спокойно подключать теплый пол от батареи.

Подача теплоэнергии осуществляется через теплообменник для теплого пола в квартире, что позволяет сделать контур теплого пола «автономным», не влияющим на других потребителей тепла.

Как изменится высота помещения от установки теплого пола?

Планируя установить в квартире теплый пол от отопления, нужно продумать не только расходы на материалы, получение разрешения. Важный нюанс – учесть, как поднимется высота пола. Предстоит установить хорошую теплоизоляцию на черновой пол, чтобы тепло не уходило в плиты перекрытия. Для квартир на втором и выше этажах достаточно уложить 3см утеплителя (полистирол и пр.).

Если теплый пол в ванной от полотенцесушителя подключается на первом этаже, ниже которого – подвал или грунт, слой утеплителя должен быть в пределах 5-10см. Далее учитывается размер труб, слой финишного покрытия. В результате получается окончательная цифра, на которую уменьшится высота помещения. Если жилплощадь позволяет, можно покупать оборудование.

Трубы для теплого пола

Учитывая, что водяное отопление пола заливается стяжкой, понятно, что нужно выбирать долговечные трубы. Выбор конкретного материала будет напрямую влиять на то, какой будет цена 1 кв м теплых водяных полов.

Но цена не главное, важно соблюдать условия:

1. Не разрешается использовать шовные трубы, при повышении давления они могут лопнуть. То же касается большого числа стыков в контуре теплого пола – это потенциальная причина засора, протечек.
2. Нужны прочные трубы, выдерживающие и давление теплоносителя, и тяжесть стяжки, и динамические нагрузки (ориентир – стойкость к давлению не ниже 8 бар).
3. Важны высокие показатели стойкости труб к коррозии, химическим веществам, накипи, а также звукоизоляция (чтобы не слышать шум от движения воды).
4. Диаметр труб варьируется в пределах 16-20мм (слишком тонкие трубы повысят давление, толстые – повысят потери тепла в общей системе отопления). Перед тем, как подключить теплый пол к существующему отоплению, стоит продумать наличие переходников, арматуры подходящих размеров.

Что нужно, чтобы подключить теплый пол?

Нельзя просто взять и врезать в стояки отопления контуры теплого пола. Вода не будет циркулировать самостоятельно, поэтому понадобится насос. Также необходима система, отводящая скапливающийся в системе воздух. Теплоноситель в централизованном отоплении не отличается чистотой, поэтому для защиты собственной системы теплого пола нужно установить фильтры, улавливающие частицы грязи.

Важно учесть, что теплоноситель в централизованном отоплении может быть нагрет до 80 градусов, и запустить такую воду в свою систему нельзя – это испортит и стяжку, и финишное покрытие, и в помещении будет чрезмерно жарко.

Оптимальная температура теплоносителя в системе теплый пол — до 45 градусов.

Поэтому нужно установить узел, микширующий воду из подачи и обратки, а также приборы, контролирующие параметры. Поэтому в стоимость теплого пола будет входить и цена термодатчика для теплого пола, и термоголовка, и сервопривод, и пр.

Схема подключения теплого пола

Чтобы правильно подключить выбранную систему, нужно подготовить оборудование: циркуляционный насос, сервопривод для коллектора теплого водяного пола, датчик регулировки температуры, распределительный узел, коллектор. Подключение и пробный запуск системы проводят до заливки стяжки.

Главное в системе – распределительный узел, он регулирует температуру теплоносителя.

Благодаря трехходовому клапану и датчику (термоголовка для теплого пола) владелец квартиры регулирует температуру, добиваясь оптимального комфорта и экономии на оплате счетов. Суть работы клапана с датчиком в своевременном перекрытии горячего потока при превышении заданной температуры.

Циркуляционный насос нужен для равномерного распределения в системе теплоносителя. Насос устанавливают после распределительного узла, но после коллекторной группы. От трехходового клапана остывшая вода поступает в насос, далее – в коллектор и по контурам теплого пола. В верхней и нижней части коллектора устанавливают воздухоотвод и сливной кран соответственно.

Схема демонстрирует, как соединить — теплый пол к отоплению в квартирах, замыкающих отопительный контур. Если врезка осуществляется в квартирах посредине, то трехходовой клапан заменяют двухходовым.

Альтернативный теплый пол Xl Pipe

Тем, у кого нет возможности легально подключить отопление пола от батареи, стоит ознакомиться с современной системой Xl Pipe. Читая отзывы на теплый пол xl Pipe, отмечают, что это некий гибрид электрического и водяного отопления, не имеющий их недостатков. Нагревательный элемент здесь – полиэтиленовая трубка диаметром 2см, заполненная антифризом. Внутри трубки – хромо-никелевый греющий кабель в тефлоновой оболочке.

Конструкция герметична и безопасна. Система не использует насос, коллектор, котел. Теплоноситель здесь не движется. Монтаж жидкостного электрического теплого пола Xl Pipe осуществляют в стяжку. Мебель и технику можно двигать без ограничений, система не повредится. Как говорят отзывы на теплый пол как основное отопление, этот вариант вполне справляется с задачей, температуру можно регулировать по своему усмотрению.

Суть работы Xl Pipe проста и понятна. При включении кабель начинает греть теплоноситель, быстро достигая заданной температуры. Давление жидкости в системе обеспечивает равномерное распределение тепла. По заявлению производителя, такой теплый пол потребляет на треть меньше электроэнергии по сравнению с другими электрическими системами обогрева. Если сравнивать с водяными теплыми полами, то исключаются затраты на покупку котла, коллектора и прочего оборудования.

Обогрев пола инфракрасной пленкой Heat Life

Тем, кто не представляет, как правильно сделать теплый пол от отопления, или не имеет возможности проводить капитальный ремонт в помещении для этого, стоит присмотреться к ИК-отопительной пленке Heat Life. Она применятся в роли основной или дополнительной отопительной системы в офисах, жилых домах, на промышленных и прочих объектах. Те, кто выбирает теплый пол Хит Лайф, отмечают минимум затрат на монтаж и обслуживание, невысокие счета за отопление.

Как правило, монтаж пленки не требует залива стяжки. Применять его можно для нагрева кафеля, линолеума, ламината, керамогранита, прочих вариантов напольного покрытия. Энергия задействуется на нагрев пола, а не воздуха. Вдобавок, инфракрасная пленка может обогревать любые поверхности – вертикальные, наклонные, рельефные. Даже при механическом повреждении участка пленки, общая система продолжит работать. Коррозия пленке Heat Life не страшна.

Достоинства и недостатки теплых полов

Среди преимуществ использования водяных, электрических систем теплый пол отмечают экономию на оплате за отопление. Если ногам тепло, даже минимальную температуру можно воспринимать, как комфортную. Монтаж не сложен, внешний вид не привлекает внимания, как стандартные радиаторы отопления. Сквозняков в доме, где есть теплый пол, не будет. Дети не будут простужаться, играя на полу.

Что касается недостатков, они тоже есть. Во-первых, это затраты на оборудование, монтаж. Во-вторых, водяные теплые полы требуют потери нескольких сантиметров от высоты помещения. В третьих, полы должны быть свободны от ковров – иначе, зачем их греть. При возникновении поломки трудно определить, какой участок поврежден. Мебель не должна закрывать пол, чтобы не мешать циркуляции тепла.

Ознакомившись со всеми перечисленными нюансами, можно сделать осознанный вывод о теплых полах, целесообразности их применения в квартире в качестве основного или дополнительного источника тепла. В целом, электрические системы обогрева пола устанавливают в небольших помещениях – в ванной, кухне, санузле. Если планируется обогреть просторную комнату, лучше отдать предпочтение системе на водяной основе. В любом случае, важно проконсультироваться с профессионалами, им же впоследствии доверить монтаж системы, запуск и обслуживание. Так можно получить гарантии безопасности и долговечности системы.

spetsotoplenie.ru
