Как сделать теплый пол в ванной комнате: пошаговое руководство

Ванная комната – одно из немногих помещений в квартире или доме, где слегка абсурдно находиться в носках или обутым в домашние тапочки. Согласитесь, не будешь же после душа надевать носки, еще не успев поставить ногу на пол. А пол в санузле, как назло, очень холодный на ощупь, причем и зимой, и летом. Причина в напольном покрытии. Чаще всего это кафельная плитка или керамогранит, а они быстро отдают тепло и остаются холодными в любое время года. И если жарким летом с этим вполне можно мириться, то зимой становиться босыми ногами на ледяную плитку крайне неприятно. Самым разумным выходом из ситуации будет установить систему теплый пол в ванной и наслаждаться всеми преимуществами, которые она может обеспечить.

Использование теплого пола для обогрева ванной комнаты — удачное современное решение

  1. Водяной теплый пол в ванной
  2. Электрический теплый пол в ванной
  3. Как сделать теплый пол в ванной

Говорить о том, что «теплый пол» обеспечивает равномерное распределение теплого воздуха по всему помещению, в данном контексте бессмысленно. Все же мы не проводим в ванной целый день. Для нас важно, что пол всегда будет теплым и сухим. А случайные брызги будут почти мгновенно высыхать. К тому же, в самой влажной зоне жилища, а именно таковой является ванная, теперь не будут селиться плесень и грибки – постоянные ее обитатели.

Теплый пол в ванной комнате обеспечит оптимальный микроклимат, удалит лишнюю влагу, которая остается после принятия горячей ванны или душа, а также от мокрых полотенец, висящих на полотенцесушителе. Разновидностей таких систем подогрева пола всего две: водяная и электрическая. И обе пригодны для использования в помещениях с повышенной влажностью.

Водяной теплый пол в ванной — экономный вариант автономного отопления

Водяной теплый пол представляет собой систему пластиковых или металлопластиковых труб, уложенных в стяжку, по которым циркулирует теплая вода. Температурный режим можно контролировать с помощью термостата.

В коллекторный шкаф заводятся две трубы: одна – подающая, другая – возвратная. Подающая труба заполняется горячей водой, идущей от водонагревающего источника, и наполняет нагревательную систему. Возвратная труба собирает уже слегка остывшую воду, которая отдала свое тепло, и поставляет ее обратно в нагревающий элемент. В данном случае нагревателем может служить газовый котел. В нем вода снова становится горячей и направляется к подающей трубе. Циркуляционный насос обеспечивает постоянное движение жидкости в системе.

Водяной теплый пол имеет ряд существенных преимуществ перед электрическим: во-первых, отсутствие электромагнитного поля и излучения, во-вторых, экономия электроэнергии. Но при этом недостатками являются сложность монтажа и конструктивные особенности подключения.

Подключать водяной пол необходимо к источнику с горячей водой. В частном доме или квартире с индивидуальным отоплением это не составит больших проблем. На этапе строительства или ремонта предусматривается обогрев ванной комнаты системой «теплый пол», поэтому к коллектору подводятся соответствующие трубы от котла.

В квартирах старого образца запрещено подключать водяной пол к системе центрального отопления. Да оно и не предусмотрено в ванной. Возможно только подключение к трубе с горячей водой или полотенцесушителям. В данном случае необходимо будет получить разрешение соответствующих инстанций, так как это считается перепланировкой.

Важно! Если врезать систему теплый пол в трубу с горячей водой, из крана в ванной будет течь недостаточно горячая вода. Она остынет, пока пройдет по системе труб под полом.

Учитывая все вышесказанное, если в доме не предусмотрено индивидуальное отопление, стоит отказаться от идеи установить водяной теплый пол в ванной комнате. Лучше обратить внимание на его электрического собрата.

Вопреки досужим сомнениям, в ванной можно монтировать систему электрического теплого пола без страха получить удар током. Ведь нагревательные элементы будут спрятаны под бетонной стяжкой, и непосредственный контакт человека и электрического кабеля невозможен.

Кстати, реализовать обогрев пола с помощью электричества можно двумя способами: первый – использовать электрический нагревательный кабель, второй – уложить пленочный инфракрасный теплый пол, который представляет собой полотно шириной 0,4 – 1 м. Оба способа считаются разновидностями электрического теплого пола.

Электрокабель — один из самых распространенных способов обустройства теплого пола в ванной

Нагревательный кабель выделяет в пространство тепло при прохождении через него электрического тока, так как представляет собой проводник с высоким сопротивлением. Под кабель обязательно необходимо расстелить теплоизолятор, чтобы направить тепло вверх и не греть потолок соседям снизу. Преимуществом такой системы является простота монтажа, а недостатками: электромагнитное излучение и большой расход электроэнергии.

В пленочном теплом поле нагревающим элементом является графит. Все элементы прочно запаяны в полиэтилен. Такую систему называют «инфракрасный теплый пол» по причине того, что она работает в инфракрасном диапазоне, температура пленок находится в пределах +20 — +45 °С, излучение от них благоприятно воспринимается нашим организмом. Пленочный пол имеет ряд преимуществ по сравнению с кабельным: монтируется непосредственно под финишное напольное покрытие без использования стяжки, поэтому уровень пола не поднимается, он дешевле, легче устанавливается. Полосы пленки соединяются параллельно, покрывая всю обогреваемую поверхность. Если вдруг вышла из строя одна из полос, пол все равно будет оставаться теплым.

Важно! В комплект инфракрасного пленочного теплого пола входят изоляция, термопленка, терморегулятор и сенсор температуры.

И еще немаловажный момент: для подключения электрического теплого пола обязательно необходимо подвести отдельную линию от щитка с УЗО на 25 А.

Первым делом необходимо определиться, какой именно тип системы «теплый пол» будем монтировать. О преимуществах и недостатках каждого мы уже рассказали выше.

Какой бы вариант не был выбран, монтаж теплого пола в ванной начинается с проектирования и составления плана. На схему наносим место расположения датчика, терморегулятора и место подключения нагревательного элемента.

Важно! Обогревать пол под ванной или рукомойником нецелесообразно. Поэтому обходим препятствия такого рода и указываем их расположение на плане. Схему сохраняем на будущее.

↑ Монтаж водяного теплого пола

Раз уж решили использовать именно водяной пол, для начала определяем место для коллекторного шкафа и монтируем его. Чаще всего шкаф располагают в непосредственной близости от пола. В шкаф заводятся трубы от котла отопления, на них устанавливаются запорные вентили. Они необходимы для того, чтобы в любой момент можно было исключить помещение из отопления, просто перекрыв подачу воды.

К вентилям подключаем коллектор, который представляет собой трубку с несколькими ответвлениями. К ним будут подключаться трубы теплого пола.

Для дальнейших работ поверхность пола должна быть в состоянии «после строителей». Если мы устанавливаем систему в жилом помещении, тогда предварительно убираем старое напольное покрытие и удаляем бетонную стяжку.

Подготовительные работы перед укладкой труб:

  1. Поверхность должна быть относительно ровной. Если имеются существенные трещины или щели, заделываем их раствором.
  2. Застилаем пол гидроизоляционной пленкой, чтобы в случае протечек не затопить соседей.
  3. По периметру ванной приклеиваем демпферную ленту, она должна выступать над будущим слоем стяжки.
  4. Заливаем черновую стяжку из цементно-песчаной смеси. Ее уровень должен быть на 5 – 7 см ниже будущего чистового пола. Желательно нанести соответствующие отметки на стены, чтобы правильно разровнять смесь. Затем ждем 3 дня, регулярно смачивая поверхность стяжки.
  5. Укладываем слой теплоизоляции. Можно использовать: техническую пробку, минеральную вату, экструдированный пенополистирол или специальные маты. Лучше, если материал будет фольгированным, чтобы отражать тепло вверх. Стыки проклеиваем специальным алюминиевым скотчем.

На этом подготовительные работы завершены, приступаем к укладке теплого пола.

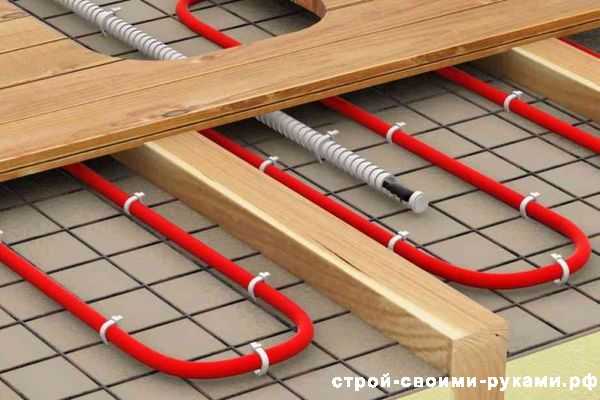

Иногда трубы с водой укладывают не непосредственно на бетонный пол, а на предварительно установленную арматурную сетку или специальный каркас.

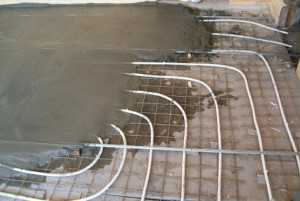

Укладка труб водяного теплого пола:

Трубы водяного теплого пола закрепляются в специальных элементах

  1. Изгибаем трубы согласно предварительной схеме и укладываем на стяжку, закрепляя их. Вариантов укладки может быть несколько: спиральная укладка, змейкой, двойной змейкой и др.
  2. Расстояние между ближайшими частями труб должно быть в районе 15 – 25 см.
  3. Подсоединяем подающую трубу и возвратную к соответствующим вентилям в коллекторе.
  4. Включаем подачу горячей воды.
  5. Проверяем наличие течей. Отключаем подачу воды.
  6. Перед следующим этапом пол должен полностью остыть.
  7. Заливаем второй слой стяжки, контролируя горизонтальный уровень. Высота должна быть от 3 до 7 см. Можно использовать специальную смесь для теплых полов, если позволяют средства.

После того как стяжка высохнет, укладываем напольное покрытие. Включать систему обогрева можно только спустя месяц, иначе стяжка может треснуть, или в ней образуются пустоты.

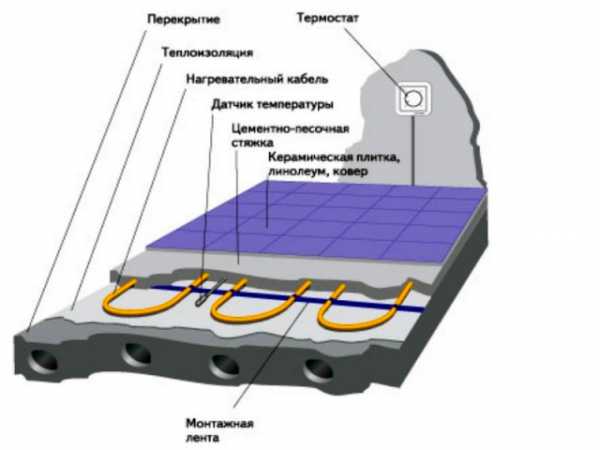

↑ Монтаж электрического нагревательного кабеля

Электрический теплый пол на основе термоматов можно укладывать непосредственно под напольное покрытие, замуровывая в плиточный клей

Среди подготовительных работ перед укладкой кабеля – подведение отдельного электрического кабеля к термостату и заливка черновой стяжки пола.

Затем расстилаем или укладываем теплоизолирующий материал. Обязательно фольгированный. Если приобрели утеплитель без отражающей пленки, тогда дополнительно расстилаем алюминиевую фольгу.

Сверху утеплителя укладываем армирующую сетку, чтобы кабель не перегревался. Можно сразу зафиксировать кабель на металлосетке, которую потом просто расстилаем по полу рядами.

Расстилаем кабель согласно схеме, фиксируя его специальными клипсами или скотчем. Следим, чтобы он не перекрещивался.

Отрезок, соединяющий нагревательный кабель с термостатом, должен быть максимально ровным. Лучше, если соединение электрического кабеля с нагревательным будет как можно ближе к термостату.

Терморегулятор устанавливаем на уровне 0,8 – 1 м от пола. Термодатчик помещаем в гофротрубу и укладываем между соседними рядами кабеля.

Перед заливкой стяжки проверяем целостность всех соединений, муфт и сопротивление кабеля. Лучше обнаружить брак до того, как мы замуруем кабель в бетон.

Если все хорошо, заливаем бетонную стяжку толщиной около 5 см. Следим, чтобы гофротруба с термодатчиком выступала над уровнем стяжки.

Снова проверяем сопротивление кабеля  и оставляем застывать раствор.

Важно! Стяжка не должна иметь пустот. Это может привести к перегреву кабеля. Поэтому следим за этим в процессе разравнивания, а затем включаем систему обогрева не раньше, чем через 28 дней, чтобы бетон успел набрать максимальную прочность.

↑ Укладка пленочного пола

Пленочный теплый пол — инновационная удобная экономная технология для обогрева ванной

Монтаж инфракрасного теплого пола практически ничем не отличается от укладки кабеля. Разница состоит лишь в том, что полотна пленки расстилаются параллельно друг к другу и так же подключаются.

И еще немаловажное отличие: пленочный пол можно укладывать непосредственно под напольное покрытие без использования стяжки. Например, расстилаем систему, затем укладываем керамическую плитку на специальный клей. В таком случае пленка остается вмурованной в плиточный клей.

Либо можно изолировать инфракрасный пол специальной защитной пленкой. Это называется сухим монтажом. Затем укладывать финишное напольное покрытие.

Теплый пол в ванной комнате только начинает завоевывать свои позиции. А простота монтажа и эксплуатации электрических теплых полов позволяет устанавливать их самостоятельно, без привлечения специалистов. Да и никаких разрешительных документов не требуется. Главное, выполнить все работы тщательно и подвести отдельную силовую линию.

mrpol.su

Как сделать теплый пол в ванной комнате своими руками

Многие домовладельцы проявляют желание устроить систему подогрева полов в ванной комнате, особенно во время проведения ремонта. Это разумно, лучшего момента для того, чтобы сделать теплый пол в ванной комнате своими руками, не подобрать. В данном материале мы проясним некоторые важные моменты, касающиеся выбора типа напольного обогрева в ванной и его монтажа.

Теплый пол в ванной комнате – нужен или нет?

Если потратить какое-то время и посетить форумы на строительную тематику, то можно обнаружить, что вопрос — нужен ли теплый пол в ванной, является весьма обсуждаемым. Мнения разделяются примерно пополам: одна часть пользователей утверждает, что подогрев полов в данном помещении – очень нужная вещь, а другая говорит – существующего отопления вполне достаточно. Решающее значение имеет утверждение, что керамический пол – холодный. С ним трудно не согласиться, поскольку каждый человек знает, как некомфортно из горячей ванной ступать на холодную плитку.

Бытует мнение, что ванная комната с напольным обогревом навсегда избавится от плесени и грибка. Это не совсем верно, здесь еще нужна хорошая вытяжная вентиляция, без нее никакие теплые полы не помогут.

На эту тему в нормативной документации есть требование, относящееся к детским учреждениям. В нем сказано, что дорожки вокруг бассейна должны быть оборудованы системой напольного обогрева с температурой поверхности не выше 30 ºС. То есть, для здоровья и комфорта детей такое мероприятие будет только на пользу. Однако, прямого указания на устройство теплого пола в жилых зданиях в нормативах нет.

Подогрев пола в ванной, безусловно, повысит комфорт для вас и сбережет здоровье вашим детям. Нужно ли его устраивать – каждый домовладелец решает для себя сам.

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

  • водяные;
  • электрические.

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления. Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

В квартирах с центральным отоплением самый приемлемый вариант – это электрический теплый пол в ванной комнате. В этом случае в стяжку вместо труб с водой закладывается греющий кабель, подключенный к электрической сети через терморегулятор и автоматику безопасности. Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол. Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO. Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

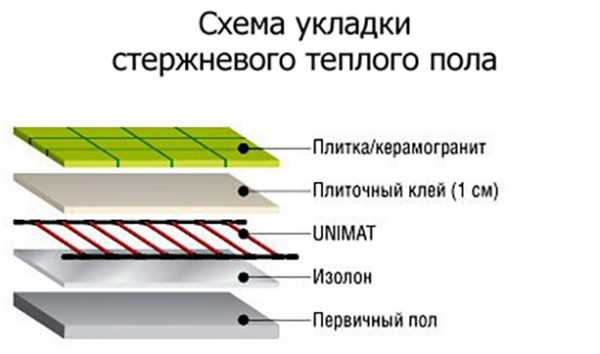

Примечание. Стержневая система – это совокупность отдельных греющих элементов, соединенных в единую схему. Выход из строя одного стержня не приводит к отказу всей схемы, обогрев пола не прекратится.

Рекомендации по монтажу

Итак, мы определили, что трубы с теплоносителем следует использовать в домах или квартирах с индивидуальным источником тепла, где возможно подключение теплого пола к системе отопления. В квартирах с центральным теплоснабжением применяем электрические кабельные или стержневые системы. Следующий шаг – закупка материалов и собственно монтаж теплого пола. Перед закупкой стоит сделать тщательный расчет, чтобы не тратить средства на лишние материалы. Например, для квартиры не требуется толстый слой утеплителя, максимум – 50 мм пенопласта или 20 мм пенополистирола экструдированного.

Еще один момент – размер греющего контура. Поскольку он не является основной системой обогрева, а лишь создает комфортные условия в санузле, то контур надо разместить только там, где вы ступаете ногами. Поэтому укладка теплых полов под ванной нецелесообразна, в этом месте достаточно просто залить стяжку. С учетом перечисленных моментов просчитываются и закупаются материалы.

Очистив бетонную поверхность, прокладываем гидроизоляционную пленку и плиты утеплителя. К ним скобами крепим трубы либо кабель, проложив его «змейкой» или «улиткой», а концы выводим к месту присоединения. После чего проверяем схему из труб на герметичность, а электросхему – на работоспособность. Далее, заливаем стяжку и кладем кафель с таким расчетом, чтобы слой над трубой или кабелем не превышал 50 мм. По истечении положенного времени систему можно пускать в работу.

Вопреки всем предостережениям существует практика, когда в квартирах подключают водяной теплый пол в ванной от горячей воды. Это недопустимо, и вот по каким причинам:

  • соединение контура к сети ГВС незаконно, поскольку является несанкционированным вмешательством в ее работу. За эти дприействия рано или поздно придется нести административную ответственность.
  • максимальная температура воды, подаваемой на смесители и полотенцесушитель, достигает 60 ºС. Это слишком много, так как температура теплоносителя в подобных системах редко превышает 40 ºС, как результат — в помещении возникнет ощущение духоты.
  • полимерные трубы, замоноличенные в стяжку, будут подвергаться перепадам давления и гидроударам, что случается в сети ГВС очень часто. Так как трубы не рассчитаны на подобные нагрузки, то вероятность разрыва очень высока.

Заключение

Задачу по устройству напольного отопления в ванной комнате можно решить, не привлекая работников со стороны. Главное – верно выбрать тип греющих контуров и смонтировать их согласно технологии, а по завершении – правильно осуществить подключение. Не стоит испытывать судьбу и присоединять теплый пол от полотенцесушителя, последствия могут обойтись вам очень дорого.

cotlix.com

Водяной пол в ванной своими руками


устройство водяного пола

Полы в ванной комнате холодные даже в тот момент, когда все помещение заполняется паром, потому как теплые потоки воздуха поднимаются наверх, а напольное покрытие в большинстве случае керамическое, которое прекрасно проводит тепло. Как же сделать теплые полы в ванной?

Стоит сразу упомянуть о том, что если вы решили сделать водяной пол в ванной своими руками, то неправильная его укладка может привести к потере тепла по всей системе отопления.

Более того при допущении ошибок в монтаже теплых полов могут случиться совершенно непредсказуемые последствия, а именно увеличенный уровень влажности в соединении с неверным подключением к электричеству может быть опасно для жизни

Давайте более подробно рассмотрим, как обустроить водяной пол в ванной своими руками.


виды полов

Как делать теплые полы в ванной в частных домах

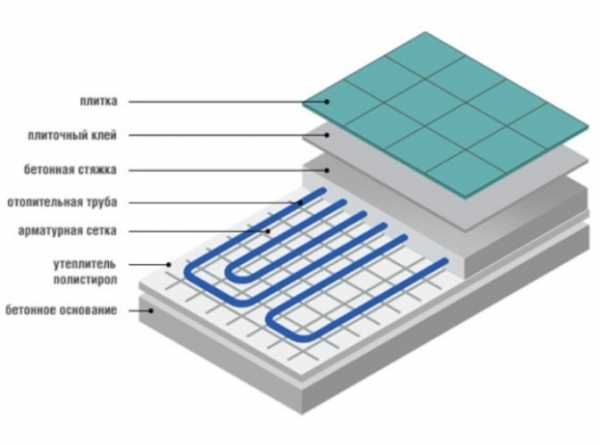

пирог теплого пола

В этом случае можно использовать полы любого типа и любые методы подключения. Волы водяного типа вы можете вмонтировать в отопительный контур от котла – это будет самый недорогой и экономичный способ, в особенности, если у вас уже установлен котел и контур.





Совет

Важно! Для установки теплых полов в систему отопления должен быть встроен насос.

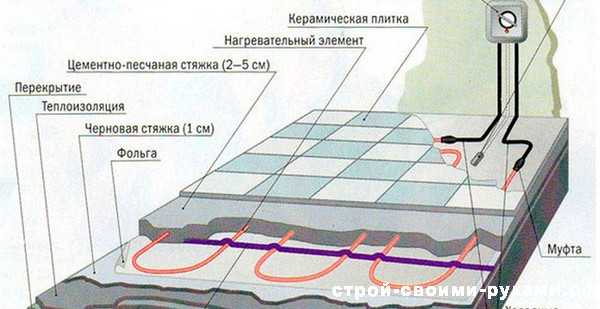

пирог электрического пола

Сложнее дело обстоит с электрическими полами за городом, часто бывают перебои с подачей электроэнергии. При эксплуатации электрический пол будет стоить намного дороже водяного, так как электричество дорогое.

На данном варианте можно и остановится, если конечно в доме есть водяное отопление.





Теплый пол в ванной в квартире


устройство теплого пола

В квартире не получится подключиться к основной системе отопления, чтобы сделать теплые полы в ванной, так как в администрации вам не дадут на это разрешения, чтобы врезаться в стояк отопления. Такие действия приведут к тому, что будет нарушена работа всей отопительной системы в огромном доме. А без разрешения такие работы производить нельзя, это может закончиться судом.

Но кроме этого у жителей таких домов есть возможность подключить подогрев полов к стояку с горячей водой, а это законом не запрещено.

Как подключится к стояку с горячей водой, опишем далее в статье. Но здесь имеется один большой недостаток, полы будут теплыми только в том случае, когда будет течь горячая вода. Вода из крана будет течь немного холоднее, потому как немного остынет, проходя контур.

Самым лучшим вариантом для городских жителей станет пол электрического типа. Площадь, которую необходимо обогреть небольшая. И также не обязательно держать обогрев включенным постоянно. Если сделать правильные расчеты, то потребление энергии будет экономичным.

Самым недорогим вариантом можно назвать кабель нагревательного типа. Но он имеет некоторые недостатки:

  • от него исходят электромагнитные излучения;
  • его сложно укладывать;
  • имеется необходимость делать стяжку.

Пол пленочного типа будет стоить намного дороже, но других недостатков он не имеет. Уложить кабельные маты в ванной проблематичная затея, потому что площадь помещения небольшая, а также имеет сложную геометрию. Выбрать нужное их количество сложно, а разрезать их нельзя.

Общее требование к любому типу полов по нормам электробезопасности – это то, что такой пол необходимо подключать к отдельным автоматам с УЗО в 25 Ампер. В остальных своих действиях необходимо придерживаться ПУЭ.

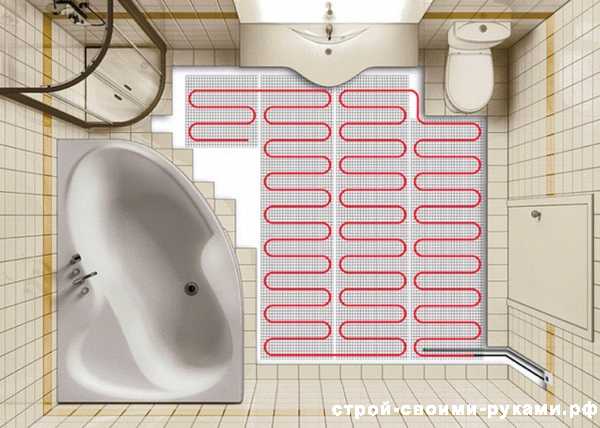

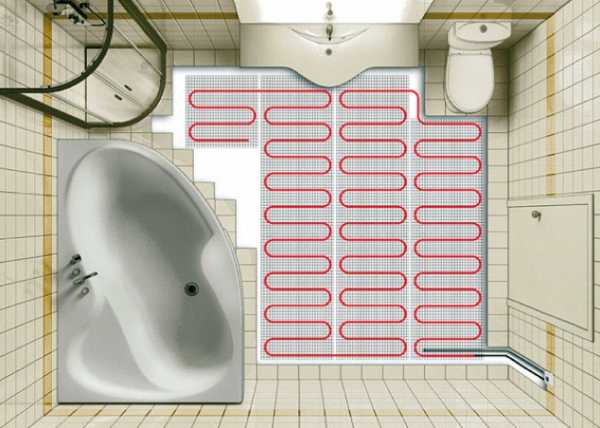

Вне зависимости от типов полов нужно в первую очередь нарисовать схему. На схеме будет отображено месторасположение труб, кабелей либо секций пленки, расположение термостата и коллектора для воды. Основываясь на такой схеме, у вас есть возможность просчитать нужную вам длину кабеля либо труб и секций.

Совет

Важно! Пол под ванной, унитазом, раковиной, стиралкой, если она располагается в ванной, не следует утеплять, так как греть их не нужно, а для электропола может закончиться перегревом.


водяной пол

Как делается теплый водяной пол в ванной, давайте рассмотрим вариант для частных домов с вмонтированием полов в общую отопительную систему. Этапы установки:

  1. Произвести установку коллекторного шкафа (невысоко) либо сделать нишу, где будет установлена гребенка коллекторного типа. Для теплых полов необходимо устанавливать свой коллектор, который не будет зависеть от радиаторов.
  2. Смонтировать гребенку и произвести подключение к ней подающей и обратной трубы от отопительного прибора (котла). На соединениях поставить вентили запорного типа.
  3. Убрать покрытие с полов, произвести демонтаж старой стяжки.
  4. Основание пола выровнять при помощи цементного раствора, залить все трещины и впадины.
  5. Постелить на пол гидроизоляционную пленку, которая должна выходить на стены.
  6. На стыках со стенами и полом клеится демпферная лента. Ее края должны быть немного выше стяжки, которую вы будете делать.
  7. Заливаем черновую стяжку. От нее до финишного пола должно остаться расстояние в 7 сантиметров.
  8. Высушиваем стяжку на протяжении трех дней, при этом периодически ее следует смачивать водой.

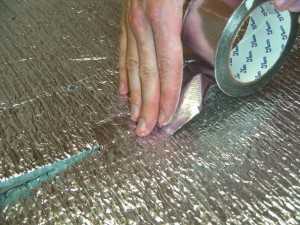

  9. Укладываем теплоизолятор. Это может быть пенофол фольгированного типа, ППС или пенополиуретан.
  10. Если вы выбрали не фольгированный утеплитель, то его нужно застелить специальной фольгированной пленкой. Стыки полосок необходимо проклеить скотчем металлоизированного типа.
  11. После этого производим укладку арматурной сетки.
  12. Укладываем трубы по предварительно подготовленной схеме. К сетке их следует прикреплять специальными хомутами из пластика, между витками должно быть расстояние от 15-ти до 25 см.
  13. Присоединяем трубу подачи и обратки к коллектору при помощи специальных вентилей.
  14. Провести тестирование системы на протечки, то есть подать в нее воду.
  15. Подождать пока пол остынет и заливать стяжку чистового типа. Она должна иметь высоту вместе с трубами не более 7-ми см..
  16. Ждем, пока стяжка высохнет, приблизительно сутки, и начинаем укладку плитки.
  17. Использовать систему можно после того как стяжка полностью высохнет, это примерно 30-ть дней.




подключение к стояку

Порядок подключения теплого пола к стояку с горячей водой такой же, как и выше описанный, только подключать трубы подачи и обратки следует к стояку. И это вносит некоторые особенности в обычный монтаж:

  1. Стояк из металла  меняем на пластиковый.
  2. Специалисты рекомендуют укладывать полы с использованием труб с диаметром в 2 см из металлопластика, но в большинстве случаев применяют трубы с сечением 1,6. В противном случае при небольшом напоре вся система станет работать неэффективно и медленно.
  3. Следует использовать трубу небольшой длины до 20-ти метров и производить укладку на расстоянии в 15-ть сантиметров.
  4. Толщина чистовой стяжки уменьшается до пяти сантиметров.
  5. Теплоизоляцию нужно делать толстым слоем, если вы используете ППС, то не менее 1,5 см, если его плотность составляет 35 кг на куб.
  6. К стояку трубы следует подсоединять при помощи шаровых кранов, которые являются и регулировочными и балансировочными.

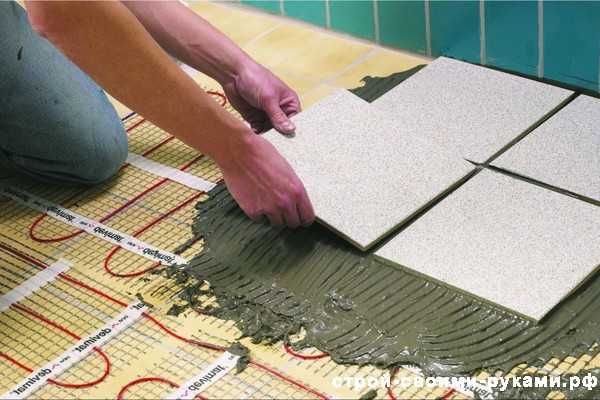

укладка плитки на теплый пол

В общем, процесс укладки электрического пола схож с укладкой водяного, то есть укладывается гидроизоляция, затем стяжка чернового типа, утеплитель, фольгирующий материал, сетка, укладка кабеля, проверка в работе, затем укладка чистовой стяжки и покрытие.

Термодатчик от которого должен отходить провод необходимо спрятать в гофротрубу. Сам же датчик располагают между витков кабеля, проводник, расположенный в гофре присоединяют к терморегулятору.






размеры пленочных полов

В случае если вы выбрать пол пленочного типа, то процесс работ будет следующим:

  1. Формируется пирог полов, также как было написано выше.
  2. Пленочные секции следует расстилать параллельно одна к другой по схеме.
  3. Подключение проводится также параллельно.
  4. Сверху стяжку можно не делать. Если вы ее не делаете, то сверху на пленку необходимо уложить еще один слой гидроизоляции.
  5. Сверху выкладываем лист фанеры.
  6. На фанеру кладется плитка.






установка водяного теплого пола
Вывод:

В статье описаны общие правила про то, как можно сделать теплые полы в ванной комнате собственноручно. В частных домах отдавать предпочтение водяным полам, а в квартире электрическим. В особенности если квартира располагается на первых этажах. Ведь трубы могут протекать и, если укладка сделана грамотно и правильно. Залив соседей будет стоить вам намного дороже, по сравнению с деньгами которые вы сможете сэкономить на водяных полах.

www.xn-----8kcg4aacboreodxjfen5a.xn--p1ai

Теплый пол в ванной комнате, устройство и монтаж по всем правилам

Системы теплого напольного покрытия, популярные среди многих людей, сейчас устанавливаются не только в основных жилых помещениях. К примеру, теплый пол в ванной комнате способен значительно повысить уровень комфортного проживания во всем жилище, снижая влажность и поддерживая температуру воздуха на должном уровне.

Теплый пол в ванной

Учитывая то, что во многих санузлах и ванных комнатах в качестве отделочного материала используется плитка, то именно в этих помещениях применение дополнительного источника обогрева будет очень кстати. В ванных комнатах используются два вида напольного отопления: водяной и электрический теплый пол в ванной.

Наибольшее предпочтение владельцы квартир отдают именно второму варианту – инфракрасному (электрическому) теплому полу. В большей степени его популярность обуславливается простотой монтажа конструкции и дальнейшей ее эксплуатации.

Инфракрасный теплый пол

Теплый пол в ванной инфракрасный относится к электрической системе отопления, в основе которой находятся нагревательные маты. Эти маты представляют собой текстильную базу, в которую встроены нагревательные элементы. При помощи термостата можно легко установить необходимый температурный режим обогрева теплого пола.

Водяной теплый пол под ванной также относятся к одной из систем напольного обогрева дома. Их отличительная черта при установке заключается в использовании в качестве источника тепла горячей воды в полимерных трубах, располагающихся под полом санузла или туалета. Этот способ обогрева пола в большинстве случаев используется в загородных коттеджах и домах.

Электрический теплый пол в ванную обладает многими преимуществами: приемлемой стоимостью оборудования, недорогим монтажом и установкой, простотой эксплуатации.

Кроме этого, готовая конструкция приподнимает высоту пола всего лишь на 4 мм. Стяжка с водяным полом в ванной комнате, как правило, приподнимает общий уровень пола примерно на 8-10 см. Это, конечно, не совсем удобно, поэтому данную особенность можно смело отнести к недостаткам конструкций такого типа. Но при этом водяной теплый пол в ванной является намного более экономичным, нежели электрический вариант.

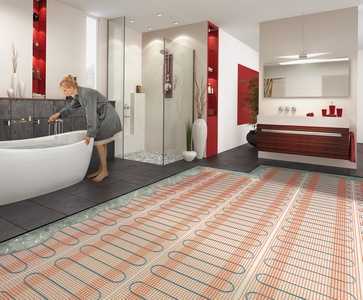

Электрический теплый пол в ванную комнату

Системы электрического подогрева помещения отлично подходят для любых помещений, в том числе и тех, в которых эксплуатация водяного теплого пола невозможна или крайне затруднительна. Монтаж и установка электрического теплого пола достаточно проста в своем исполнении, поэтому с ней может справиться любой человек.

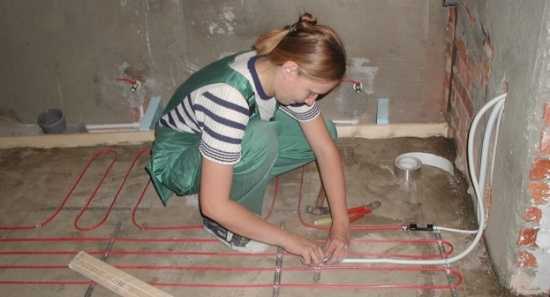

Даже девушка справится с этой задачей

Ванная комната – это помещение с высоким уровнем влажности, благодаря которому у негативно воздействующих на ваше самочувствие грибков имеются весьма  хорошие условия для развития. После того, как установлен теплый пол в ванной помещение становится намного суше, что сводит вероятность появления грибка к минимуму.

Рекомендуем к прочтению:

Как сделать в ванной теплый пол?

Если вы уверены в своих силах, вы можете ознакомиться с технологией установки теплого пола и приступить к самостоятельному монтажу системы.

Устройства теплого электрического пола в ванной комнате

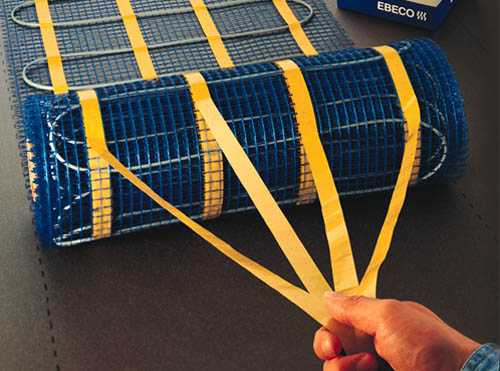

По сути, система электрического обогрева пола представляет собой отдельный от основного пола элемент, который монтируется до или во время настилки покрытия. Эта система включает в себя нагревательные кабели или маты, которые укладываются на бетонное основание (либо в процессе укладки новой плитки на старую), после чего крепко приклеивается к старому покрытию. Маты состоят из ткани, с плетеными в нее нагревательными элементами, надежно защищенными и изолированными от воздействия влаги. Чтобы осуществить подключение к электросети, к каждому мату с начала и конца присоединяются свободные провода длиной порядка 4 метров.

Питание системы происходит от сети с напряжением в 220В. За счет встроенного датчика измеряется температурный режим теплого пола в ванной, а необходимый нагрев устанавливается при помощи электронного терморегулятора.

Чтобы маты в точности подходили под различные выступы и углы в помещении, их раскраивают при помощи ножниц, а при укладке используют хлорвиниловый клей. Клеевой раствор высыхает за три дня, по истечении которых можно начинать укладывать плитку. Плиточный клей, на который укладывается плитка, наносится зубчатым шпателем. Более подробно об общей технологии в статье — как сделать теплые полы.

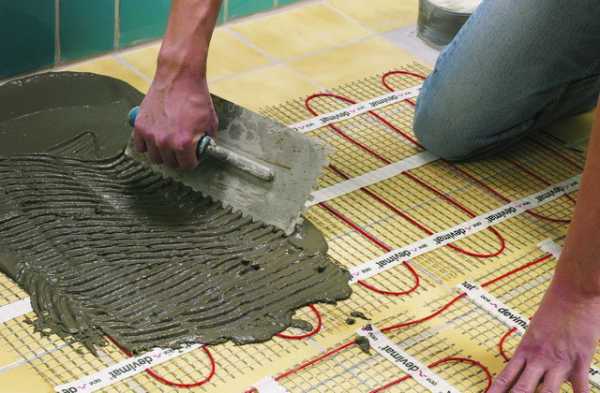

Нанесение клея на электрические маты зубчатым шпателем

Провода температурных датчиков и подводящие провода заводят в трубы, после чего распределительная коробка закрывается крышкой. Наиболее оптимальные способы раскроя с последующей укладкой термоматов – в районе ванны и углах помещения. Если есть необходимость, в матах делают небольшие вырезы, стараясь исключить вероятность повреждения нагревательных элементов.

Самостоятельно установить теплые полы в ванной комнате под силу каждому человеку, самое главное – работать аккуратно и тщательно соблюдать все требования по установке.

Запрещается пережимать, сгибать или резать провода. Маты следует приклеивать только на чистую и сухую поверхность основы при помощи специального плиточного клея. После завершения приклейки можно начинать монтаж теплого пола в ванной с дальнейшим подключением всех необходимых элементов системы.

Снятие защитной пленки с клеящих полосок термоматов

Теплый пол в ванной, отзывы о котором в большинстве случаев положительные, являются идеальным решением при ремонте, так как предназначены для отопления именно небольших помещений. Используя терморегулятор можно настроить необходимый температурный режим и поддерживать его в нужном состоянии в течение всего дня.

Рекомендуем к прочтению:

Теплый пол в ванную комнату – особенности монтажа

Требования, предъявляемые к основанию пола

Рабочая поверхность основания обязательно должна быть ровной и чистой (допустимый размер неровней не должен превышать 1 см). Для предотвращения деформации теплоизоляционного слоя поверхность перекрытия следует выравнивать при помощи тонкого слоя песчано-цементного раствора.

Необходимые работы до начала укладки теплоизоляционного слоя

Прежде чем начинать укладку теплоизоляционного слоя, следует удостовериться, что проект дома подразумевает возможность установки теплых полов ванной комнате. Если эта возможность предусмотрена, то на чистое основание укладывается паро- и гидроизоляция, состоящая из рулонных, обмазочных или наливных материалов.

Если основой наливных материалов являются битумные связующие, то битум должен тщательно просохнуть, прежде чем будет начата укладка теплоизоляции из пенополистирольных материалов.

Гидроизоляция ванной комнаты произведена наливочным материалом

Какие материалы используются для изготовления теплоизоляции?

Теплый пол в ванной, цена на который зависит от количества используемого материала, в качестве утеплителя предполагает использование пенополистирола, жестких минеральных плит, пробкового утеплителя, а также специальной фольги.

Необходимость использования алюминиевой фольги для теплоизоляции

Электрический теплый пол в ванной подразумевает использование отражающего покрытия, в качестве которого отлично подойдет алюминиевая фольга. Но стоит отметить, что фольгу без покрытия применять не рекомендуется, так как раствор стяжки, обладающий щелочной средой, портит алюминий очень быстро, из-за чего теплые полы в ванной в скором времени потребуют проведения дополнительных ремонтных работ.

Укладка фольги на пробковый утеплитель

Эта фольга, в большей степени, подойдет для обустройства пароизоляции, так как не подходит под укладку под цементно-песчаную стяжку. Алюминиевая фольга рекомендована к использованию только под стяжкой на гипсовом вяжущем. В таких случаях рекомендуется использовать фольгу с хорошей толщиной.

Теплый пол в ванной – видео об особенностях укладки готовых изоляционных плит

Готовые изоляционные плиты используются специально для обустройства теплых полов. При укладке такого материала необходимо следить, чтобы не было наличия щелей или различных зазоров, иначе раствор стяжки может проникнуть между плитами, в результате чего появятся акустические и температурные мостики.

Установив теплый пол в ванной, вы сразу же отметите приятные изменения – по утрам вы будете заходить в свежую и теплую комнату, а не мрачное и влажное помещение с подтеками и конденсатом на стенах. Подробнее о том, как сделать электрический теплый пол, можно ознакомиться по ссылке.

centro-pol.ru

Как сделать теплый пол в ванной комнате своими руками — VashSlesar.ru

Теплый пол в ванной — это уже не экзотика, а острая необходимость, благодаря которой можно достичь большего комфорта во время купания. Ведь как приятно выйти из душевой кабинки или ванны и ощущать под ногами не прохладную керамическую плитку, а благоприятное тепло. Особенно это важно для тех семей, в которых имеются маленькие дети. Если правильно сделать монтаж таких полов, то это позволит сразу добиться нескольких целей.

Зачем необходим теплый пол

Ванная комната является самым влажным помещением в любом доме, поэтому здесь в первую очередь необходимо подумать о том, чтобы использовать более совершенную систему прогрева всего пространства.
Во-первых, в слишком сыром помещении влага в первую очередь скапливается снизу и если пол будет с подогревом, то он станет высыхать значительно быстрее. Сырость может быстрее исчезать не только после процедуры купания, но также и после стирки белья.

Во-вторых, в ванной комнате и так мало пространства, поэтому здесь совсем невыгодно устанавливать радиаторы отопления. А вот система теплого пола совершенно не будет занимать места, потому что ее просто не будет видно.

В-третьих, подогревается в этом случае не только керамическая плитка, но и все пространство. Причем, нагретый воздух станет подниматься вверх с самого низу, обогревая при этом все помещение.
В-четвертых, это позволит также быстрее сушиться и влажным полотенцам, да и сам воздух станет не такой влажный.

Можно заметить, что такая идея подогрева пола является не новинкой, потому что еще в Древнем Риме таким способом подогревались мраморные плиты в банях. Хотя сегодня этот метод стал более усовершенствованным, но сделать полы с подогревом можно и своими руками.

Электрический или водяной

Приступая к ремонту в доме, особое внимание уделяется ванной комнате, потому что где существует избыток влаги, там значительно быстрее появляется грибок и плесень. Чтобы не допустить этого, необходимо как можно быстрее высушивать помещение. Если к вентиляции добавить подогрев керамической плитки, то результат превзойдет все ожидания. Но так как сегодня имеется возможность выбора, делать монтаж электрических или водяных теплых полов, то необходимо подумать, что более выгодно использовать.

Наиболее дешевым вариантом является использование подогрева напольного покрытия при помощи водяной системы в ванной комнате. Но проблема заключается в том, что в городской квартире трудно добиться разрешения подключить такую систему к центральному отоплению. Вот и выходит, что для ванной комнаты в квартире больше подойдет электрический вариант подогрева. А вот в частном доме, где используется индивидуальное отопление, водяная система подогрева керамической напольной плитки будет самым идеальным вариантом.

Монтаж водяных теплых полов в городских квартирах запрещен вполне обоснованно, потому что в многоэтажных жилых домах отопление рассчитывается на определенную нагрузку. И если появится дополнительная нагрузка, то это приведет к сбоям в работе централизованной системы отопления.

Водяная система подогрева напольного покрытия

Подключение такой системы своими руками лучше всего еще в самом начале, когда только будет решаться вопрос о том, каким способом отапливать весь дом. Но если это делается уже позже, надо будет найти место, где придется разрывать трубопровод, чтобы врезать водяной теплый пол. Сама укладка трубопровода не является большой сложностью, намного сложнее сделать правильные расчеты, чтобы от распределительного коллектора горячий теплоноситель равномерно распределялся по трубам. Это так называемые контуры, которых может быть как один, так и несколько штук. Все зависит от размеров помещения. А чтобы теплоноситель двигался быстрее по трубкам, следует произвести монтаж в систему и циркуляционного насоса.

Если в ванной комнате площадь не превышает 5 м2, то можно не использовать ни коллектор, ни циркуляционный насос. Вместо этого устанавливаются отсекающие краны с терморегулятором.

Когда этот вопрос будет решен, то потребуется сделать полный демонтаж напольного покрытия. После этого делается укладка качественной гидроизоляции, кладется пенопласт (но лучше использовать полистирол) и все это накрывается теплоотражающим экраном. И уже только после делаем монтаж труб, укладывая их змейкой или же спиралью. Но перед тем, как в ванной будет делаться заливка пола песчано-цементным раствором, систему надо будет опрессовать, чтобы убедиться, что в ней нет течи. И уже только после этого можно будет сделать стяжку толщиной не меньше 50 мм. Когда будет сделана укладка стяжки своими руками и плитки, надо подождать, пока все полностью высохнет, и только после этого можно включать систему обогрева.
Важно: монтаж труб теплых полов делается таким образом, чтобы не было никаких соединений, т.е. один контур — одна цельная труба. Для этого надо использовать трубы только красного или же оранжевого цвета.

Электрический теплый пол в ванной

Если будет производиться монтаж электрического теплого пола своими руками, то в этом случае не надо будет беспокоиться о том, что со временем лопнет труба и все придется переделывать заново. Можно использовать два варианта:

  • электрический кабель;
  • инфракрасные излучатели.

Необходимо помнить, что сделать такой теплый пол очень легко, намного проще, чем водяной. Но необходимо хоть немного разбираться в электротехнике, системе подключений нагревательных матов или кабеля.

Когда будет делаться укладка кабеля, нагревательных матов или пленки своими руками, то пол также вначале надо будет выровнять и произвести монтаж гидроизоляции. Она здесь необходима в любом случае, потому что в этом помещении имеются другие трубопроводы, в которых используется вода. Так что нельзя исключать того, что может произойти авария.

Очень важно, чтобы была произведена укладка и теплоизоляции, потому что в противном случае будет прогреваться и потолок соседей снизу, что очень нежелательно. Сверху теплоизоляции укладывается теплоотражающий экран, благодаря чему тепло будет направляться внутрь ванной комнаты. После этого необходимо использовать один из видов электрического нагревателя. Следует заметить, что кабель может быть как одножильный, так и двухжильный. Но такой вариант используется не столь часто, как пленочный или стержневой инфракрасный обогреватель. Все дело в том, что кабельный обогреватель использует больше электроэнергии.

Если будет использоваться пленочный инфракрасный обогреватель, то его можно установить не только под напольное покрытие, но также на стены и потолок, что очень важно для такого влажного помещения как ванная.

К недостаткам стержневого вида подогрева керамической плитки или другого напольного покрытия относится то, что для него также потребуется делать стяжку своими руками. А это означает, что такой обогреватель, в отличие от пленочного, является одноразовым.

vashslesar.ru

как создать уют и комфорт своими руками

Отопление частного дома

Так повелось, что в ванных комнатах устраивают пол из керамической плитки, поскольку этот материал лучше всего отвечает требованиям повышенной влажности и гигиены в этом помещении. Но несмотря на эти преимущества керамики пол из нее достаточно холодный, что неприятно для босых ног. Поэтому многие задумываются над тем, как устроить водяной теплый пол в ванной комнате.

Почему именно водяной пол, а не электрический? Давайте разбираться вместе.

Варианты теплого пола

Никто не будет спорить, что стоять босыми ногами на теплой кафельной плитке пола ванной комнаты комфортно и приятно. Но, прежде чем решиться на кардинальное переустройство этого помещения, следует знать, какие существуют системы теплого пола, чтобы сделать единственно правильный выбор. Ведь подобные работы связаны с затратами — как финансовыми, так и физическими.

Сегодня теплый пол можно устроить, применив одну из систем, основанную на подогреве:

  • Горячей водой, циркулирующей по трубам.
  • Электрическими кабелями.
  • Инфракрасным излучением.

Водяной пол

При устройстве водяного пола используются трубы из различного материала — стали, меди, полиэтилена или металлопластика. Трубы укладываются на основание пола и подключаются к централизованной системе отопления. Сверху вся конструкция заливается песчано-цементной стяжкой, после чего делается финишное покрытие, чаще всего из керамической напольной плитки.

Встроенные термостаты позволяют поддерживать необходимую температуру теплоносителя, в результате чего и сам пол, и воздух в помещении ванной комнаты становится комфортным. Такой пол отличается абсолютной безопасностью для здоровья людей и невысокой стоимостью. Но его устройство подразумевает некоторую сложность монтажа, поэтому не всегда можно сделать его собственными силами.

Электрическая система

Электрические маты для ванной

Теплый пол с электроподогревом легко монтируется своими руками и не требует привлечения специалистов. В его основе лежат нагревательные кабели, терморегуляторы и изоляционные материалы.

Как и водяной пол, электрический сверху заливается цементной стяжкой. Недостатки подобной конструкции заключаются в повышенном риске поражения электрическим током, если в процессе работы была нарушена технология.

Также существует риск возникновения электромагнитного излучения, которое каким-то образом сказывается на здоровье человека. И это не позволяет отнести такой вид теплого пола к экологически чистому и безопасному.

Инфракрасные системы

Выбираем инфракрасный теплый пол

Несмотря на свое интересное название этот вид теплого пола является разновидностью электрического. Его отличие от кабельной системы состоит в том, что нагревательная спираль находится в карбоновом окружении, а сами нагревательные элементы соединяются параллельно, а не последовательно, как в кабеле. Поэтому в инфракрасной системе при выходе из строя одного или нескольких нагревательных элементов конструкция продолжает работать.

Внешне подобная система представляет собой тонкую пленку, в которую впаяны нагревательные элементы. Комплектуется она, как и прочие аналоги теплых полов, датчиками температуры, терморегуляторами и изоляционным материалом. Благодаря незначительной толщине системы высота потолков в ванной комнате уменьшится на незначительную величину.

Главное же преимущество подобных систем заключается в том, что их своими руками может смонтировать любой мужчина и даже женщина, далекие от строительства и теплотехники.

Делаем теплый пол — этапы работы

В первую очередь необходимо подготовить прочное и надежное основание.

Подготовка

Укладка теплоизоляции под теплый пол

В городских квартирах таким основанием будет плита перекрытия. В частном доме потребуется более сложная и длительная подготовка, состоящая:

  • из выравнивания основания грунтом и щебнем;
  • его трамбовки;
  • устройства бетонной армированной стяжки толщиной не менее 10–15 см.

Но до этого необходимо демонтировать старое финишное покрытие, когда теплый пол устраивается в эксплуатируемом доме. На подготовленную основу следует уложить гидроизоляционный слой из рубероида или аналогичного материала.

Чтобы максимально снизить тепловые потери и тем самым сократить свои расходы, основание необходимо утеплить, чтобы тепло от труб не поступало на потолок ваших соседей снизу. Для этого на гидроизоляционный материал укладывают слой теплоизолятора из пенополиуретановых или пенополистирольных плит. Сверху их закрывают фольгированной отражающей пленкой фольгой кверху. После этого следует уложить арматурную сетку из проволоки-катанки толщиной 3–4 мм и с размером ячейки не более 10×10 см.

Монтаж трубопровода

Водяное отопление пола — монтаж

Лучше всего для работ, проводимых своими руками, брать металлопластиковые трубы. Ведь они хорошо изгибаются, и в этом случае не потребуется сварка. Укладываются трубы кольцами или змейкой с шагом 100–150 мм и крепятся непосредственно к арматурной сетке. Но здесь следует учесть, что тяжелые предметы сантехнического оборудования не должны располагаться на трубах.

Концы трубопровода необходимо подвести к точке соединения с централизованной системой отопления. В этом месте устанавливается вся необходимая аппаратура, включающая в себя:

  • распределительную гребенку
  • термостаты
  • датчики контроля
  • циркуляционный насос при необходимости

Все приборы помещаются в шкафчик, который можно оформить в соответствии с общим дизайном ванной комнаты.

Для работы с металлопластиковыми трубами потребуются некоторые инструменты, которые совсем не обязательно покупать — их можно взять напрокат у друзей или знакомых. А вот дополнительные элементы соединения — муфты, угольники и прочее — нужно будет приобрести. Специалисты рекомендуют перед началом работы составить схему укладки трубопровода, чтобы легче было подсчитать нужное количество трубы и всех комплектующих элементов.

Устройство термостойкой стяжки

Устройство стяжки

Перед тем как полностью залить систему теплого пола цементной стяжкой, ее необходимо проверить на работоспособность. Для этого нужно включить кран подачи теплоносителя и проверить систему на наличие протечек, а также поддержание необходимого температурного режима. При условии, что все работает хорошо, систему отключают и начинают заливать цементный раствор.

Поверх уложенного трубопровода выставляются маяки из металлических направляющих, которые можно наклеить на небольшие куски раствора. Обязательно нужно выверить их горизонтальность. Сам раствор готовится из расчета 1:3, где 1 часть цемента, 2 части песка и вода. Количество воды нормируется в зависимости от нужной консистенции. Для того чтобы стяжка была пластичной и не трескалась под воздействием высоких температур, в состав раствора добавляют фиброволокно.

Готовую смесь выкладывают на основание пола и равномерно распределяют по всей площади, разглаживая по уровню маячных реек. Прежде чем приступать к укладке финишного покрытия, необходимо дать стяжке основательно высохнуть. Для этого может потребоваться несколько дней. Абсолютную прочность стяжка наберет через 3–4 недели, и только тогда можно включать теплый пол, который вы сделали своими руками.

Заключение

Как видите, смонтировать своими руками теплый пол в ванной комнате — не слишком тяжелая и сложная задача, как может показаться с первого взгляда. Независимо от выбранной системы справиться с ней сможет любой мужчина, если есть желание и малейшие навыки работы с инструментами. Главное — соблюдать последовательность работ и технологию. А комфорт и уют теплого пола для вас и вашей семьи будет отличной наградой за ваш труд.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Теплый пол в ванной своими руками

Нередко возникает вопрос а как же сделать, чтобы плитка на полу в ванной была теплой, ведь когда искупаешься и наступаешь на холодный кафель, то испытываешь не совсем приятные ощущения. Если вы задумали сделать ремонт, то решением проблемы станет теплый пол в ванной, который вы можете сделать сами.

Оглавление:

1. Разновидность полов с подогревом:

2. Особенности установки:

3. Нужен ли теплый пол.

На данный момент в вашем распоряжении будет несколько вариантов на выбор, каждый из которых непременно имеет свои положительные и отрицательные качества и разница заключается именно в типе нагревательных элементов, которые используются в системе по нагреву пола. Описание позволит познакомиться с их основными характеристиками и сделать выбор в пользу какого-либо из вариантов, если вы еще не сделали свой выбор.

Теплый пол в ванной с водяной нагревательной системой

Данная система представляет собой систему из гибкой пластиковой трубы, по которой циркулирует горячая вода, за счет чего и происходит нагрев поверхности. Именно этот теплый пол в ванной имеет неоспоримое преимущество в цене как при устройстве, так и при обслуживании, относительно других вариантов и в данном случае не будет возникать никакого электро-магнитного излучения.

Но есть и отрицательные стороны:

  • Эту систему довольно сложно монтировать;
  • Температура регулируется только с помощью впускного клапана, который регулирует подачу горячей воды в систему, и ориентировать вы сможете только на собственные ощущения — изменили подачу и ждете результат, если он вас не устраивает, то повторяете процедуру;
  • Довольно толстый слой стяжки.

Кабельный, электрический теплый пол в ванной

Данный вариант является очень удобным, так как электрический теплый пол в ванной из кабелей вы сможете сделать своими силами, ведь монтаж не связан с какими-либо сложностями. Установка производится под плитку, только учтите, что данный вариант обычно рассчитан на небольшие по площади помещения.

Из отрицательных сторон можно отметить следующее:

  • Довольно большой расход электроэнергии при работе;
  • При работе возникает небольшое электромагнитное излучение;
  • Если на каком-либо участке произойдет разрыв кабеля, то из строя выйдет вся система.

Подогрев пола в ванной инфракрасной, пленочной системой

Это очень удобный вариант, так как допустима укладка подобной системы под любое покрытие, при этом пленка с инфракрасными излучателями имеет очень небольшую толщину, так что делать стяжку при монтаже не придется. Пленки соединяются друг с другом параллельно, что обуславливает работу системы в целом, даже если какой-нибудь участок выйдет из строя. Подогрев пола в ванной вы можете регулировать с помощью специального терморегулятора и выставить именно ту температуру, при которой вам будет комфортно.

К отрицательным сторонам можно отнести:

  • Довольно высокая стоимость;
  • Расход электроэнергии будет существенно увеличен.

Как сделать теплый пол в ванной своими руками с водяной системой нагрева

Итак, давайте разбираться как сделать теплый пол в ванной своими руками, использую водяную систему нагрева:

Для начала вам необходимо будет сделать план раскладки труб в помещении, а также запланировать расположение шкафа с коллектором, который подключается к источнику горячей воды и передает ее по контурам труб водяной системы нагрева. В коллекторе предусмотрено несколько выходов для разных контуров — именно за счет этого и будет происходить регулировка температуры в помещение, т.е. вы можете включить все или выключить какие-либо контуры, регулирую температуру в ванной.

Для коллектора необходимо предусмотреть две трубы — через одну будет подаваться нагретая вода, а через вторую происходить отвод жидкости, которая прошла по всей системе.

Теперь самое время сделать отличную и надежную гидроизоляцию, если он еще не была сделана. Если использовался рулонный гидроизоляционный материал, то необходимо как следует сварить места нахлеста с помощью строительного фена или паяльника.
Настала очередь черновой стяжки, причем сразу необходимо учесть, что ее уровень должен быть ниже уровня отметки чистого пола с учетом кафельной плитки где-то на 7 см. На данном этапе допустимо наличие небольших перепадов по высоте.

Несколько дней надо «ухаживать» за стяжкой, постоянно смачивая ее, чтобы раствор набрал прочность.

Теперь необходимо застелить всю поверхность фольгой — это создаст дополнительный экран, отражающий инфракрасные волны, направляя их обратно в комнату. Стыки фольги проклеиваете скотчем, желательно чтобы он был специальный — алюминиевый.
Настала очередь за укладкой полиэтиленовых труб, согласно составленному ранее плану. Крепить трубы необходимо непосредственно к стяжке, при этом расстояние между трубами необходимо делать не менее чем 150 мм. Нередко, для удобства крепления труб на пол кладут металлическую сетку, к которой можно прикручивать гибкий шланг обычной проволокой. Далее присоединяете один конец трубы на подающую гребенку коллектора, а другой — на обратную.

Трубы установлены и теперь вы делаете итоговую, чистовую стяжку, причем именно ее вам необходимо сделать максимально-ровно, так как итоговой отделкой будет уже укладка керамической плитки.

Монтаж электрической, кабельной системы

Для начала вам необходимо обеспечить место расположения термостата и датчика, а также позаботиться о вводе источника питания для кабелей — данные элементы обычно расположены на стене, удобнее всего расположить их рядом с розеткой, предварительно высверлив отверстие для их установки. Обычно регулятор устанавливается на высоте порядка одного метра от уровня пола.

Теперь самое время заняться планом расположения нагревательных элементов, причем вам необходимо выдержать минимальное расстояние между витками кабелей, которые указаны в рекомендациях от производителя.

Не забывайте, что для ванной комнаты необходимо предусмотреть надежную гидроизоляцию и если она еще не сделана, то сейчас самое время заняться решением этого вопроса.

После гидроизоляции устраивается слой теплоизоляции, причем, если на основании теплоизоляции нет отражающего слоя, то перед теплоизоляцией застелите полы фольгой, проклеив стыки алюминиевым скотчем. Если поверхность имеет неровности, то на данном этапе это не создаст особых проблем и на них не обязательно обращать внимание.

Кабель крепится на металлической сетке — это не только обеспечит положение витков согласно плану, но и не даст нагревательным элементам проваливаться в слой теплоизоляции. Витки кабеля на металлической сетке укладываете параллельно друг другу, перекрещивать их нельзя. Укладка нагревательных элементов ведется исключительно на «рабочей» площади, ведь нагрев под ванной и раковиной делать не имеет смысла.

Устанавливаете регулятор в предварительно-подготовленное отверстие, а также помещаете датчик в специальную гофрированную трубку и располагаете таким образом, чтобы он находился выше уровня стяжки.

С помощью тестера проверяете всю систему — это покажет не был ли поврежден кабель при установке.

Теперь очередь за стяжкой, причем учтите, что ее толщина должна составить порядка 30-50 мм. Желательно выполнить стяжку по маякам, так как это позволит добиться максимальной горизонтальности, причем учтите, что пустот быть не должно, так как они могут вызвать перегрев определенных участков системы, что приведет к неисправности нагревательных элементов.

После того, как стяжка сделана — снова проверьте тестером целостность системы и если кабель нигде не был перебит при работе — оставляете раствор стяжки набирать прочность.

Включать систему раньше, чем пройдет 27-30 дней нежелательно, так как это может послужить причиной появления трещин в стяжке или же нарушить целостность самих кабелей.

Монтаж инфракрасной, пленочной системы обогрева

Данная система самая простая в монтаже, хотя и тут придется кое-что предпринять, чтобы обеспечить максимальную эффективность.

Для начала позаботьтесь о наличии гидроизоляции.

Делается черновая стяжка, которая устраняет основные неровности. После того, как она наберет прочность, можно приступать к следующему этапу.

Просверливаете отверстие на уровне 1 м от уровня чистого пола — здесь будет установлен терморегулятор, а также заранее делаете штробу для укладки электрических проводов для подключения матов.

Теперь вам необходимо постелить слой теплоизоляции с отражающей пленкой — это создаст максимальный отражающий эффект, при этом тепло, испускающее матами будет возвращаться именно в вашу комнату. Оптимальная толщина теплоизолятора с отражающим слоем — 3 мм, причем теплоизоляция должна иметь малый показатель усадки, для этого подойдет техническая пробка в рулонах 2-3 мм, фольгоизол или же изолон.

Теплоизоляционную подложку вы разрезаете по ширине нагревательной пленки, раскладка делается на расстоянии 10-15 см от стен, а также с расстоянием в пару см между каждой полосой — делается это для того, чтобы обеспечить максимальное сцепление чистовой стяжки с черновой. Необходимо отметить, что под кафель существует специальная перфорированная пленка с отверстиями — именно эти отверстия обеспечивают большую площадь сцепления чистовой стяжки или же плиточному клею с черновой стяжкой. Поэтому где есть отверстия в нагревательных матах, делаете отверстия и в подложке, чтобы обеспечить доступ раствора к черновой стяжке.
Учтите, что инфракрасные маты очень чувствительны к перегреву, поэтому не следует их располагать под мебелью, в нашем случае это различные сантехнические приборы и, может быть, стиральная машинка.

Теперь самое время соединить всю систему и проверить ее работоспособность. Подключаете терморегулятор и датчик. Если все работает, то можно приступать к завершающему этапу.

Делается итоговая стяжка толщиной порядка 5 мм, причем желательно сделать ее плиточным клеем, так как данный раствор имеет повышенные показатели адгезии.
После того, как стяжка наберет прочность — можно приступать к итоговой отделкой плиткой.

Разбираемся нужен ли теплый пол в ванной

Чтобы ответит на вопрос нужен ли теплый пол в ванной, вам необходимо принять решение стоит ли комфорт существенно увеличенных затрат на ремонта, однако, после того, как вы искупаетесь, встать на теплый пол будет гораздо приятнее, а с учетом того, что итоговой отделкой является плитка, то в холодный период времени года, такая поверхность будет создавать чувствительный дискомфорт.

vseokafele.ru
