Как правильно уложить теплый электрический пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить теплый электрический пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить теплый электрический пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

Что такое теплый пол

Как уложить тёплый пол, а точнее как правильно уложить тёплый пол своими руками, чтобы он служил мне как можно дольше? Я изучил этот вопрос от А до Я.

В этой статье я подробно расскажу Вам о том, что такое тёплый пол кабельный электрическийи о том, как уложить кабельный тёплый пол своими руками.

Не для кого не секрет, что самым распространённым типом тёплого пола считается электрический.

Где он применяется? Везде.

Электрический тёплый пол легко монтировать и поэтому встретить его можно не только в квартирах, в частных домах, но и в гаражах! Не надо проводить никаких труб, ломать стены и напрасно нервировать соседей. Укладка тёплого пола кабельного электрического не сложное и совсем не шумное занятие. И Вы сейчас в этом убедитесь.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут. К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться. То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?

Сколько покупать кабеля для электрического тёплого пола

В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).

Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.

Измерили площадь? Запомните эту цифру.

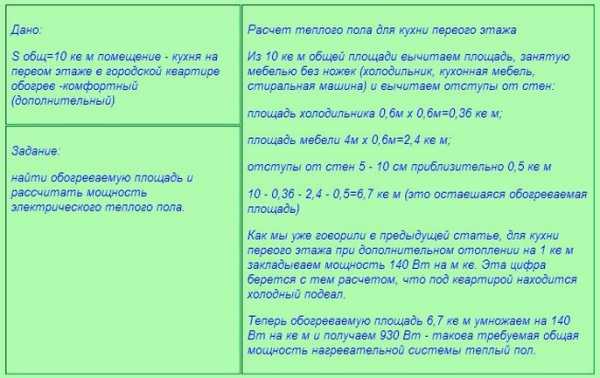

А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.

Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.

Обязательно! Узнайте у продавца длину выбранного кабеля.

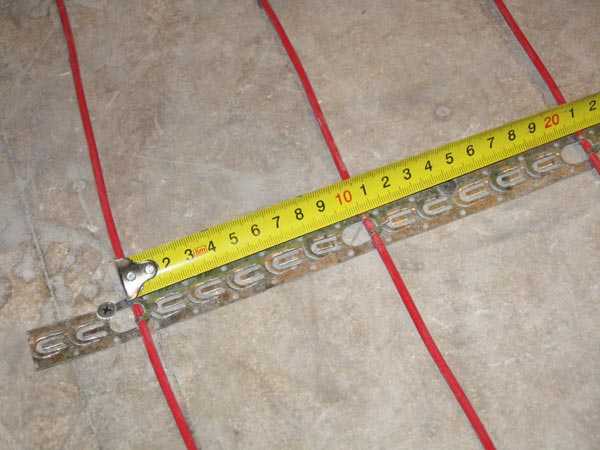

Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.

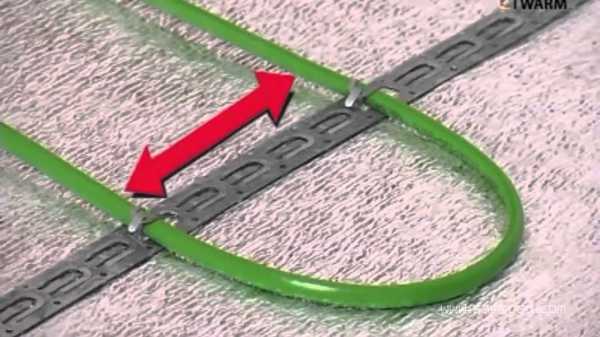

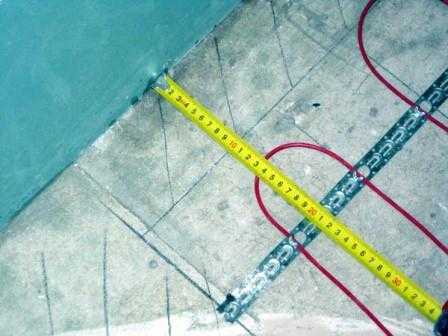

Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).

Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.

ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля.

А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.

Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

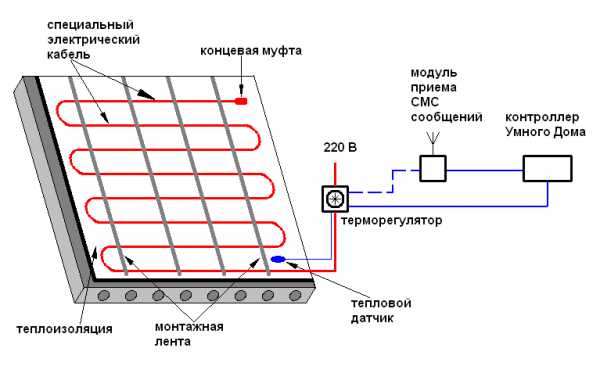

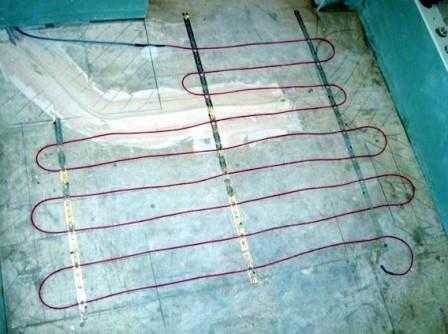

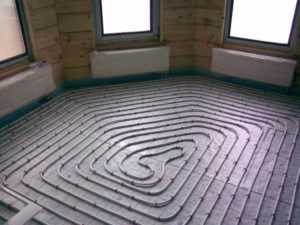

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый.

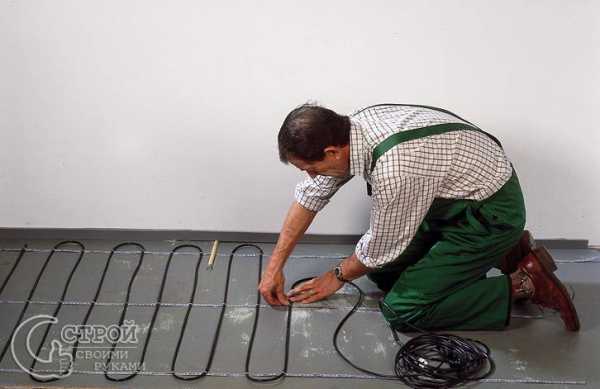

Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО!Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.

То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.

Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.

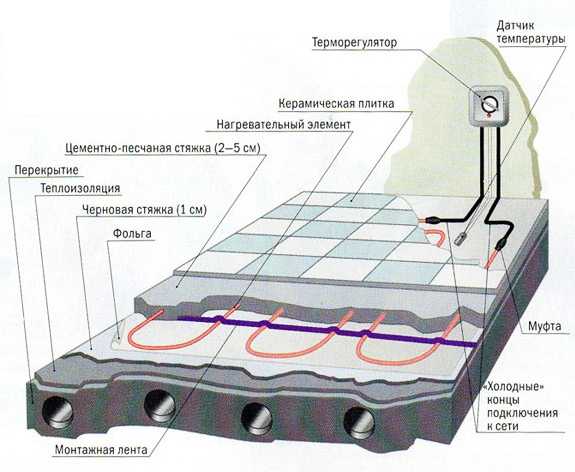

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

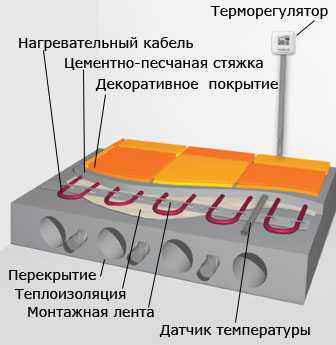

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

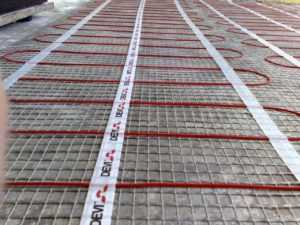

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

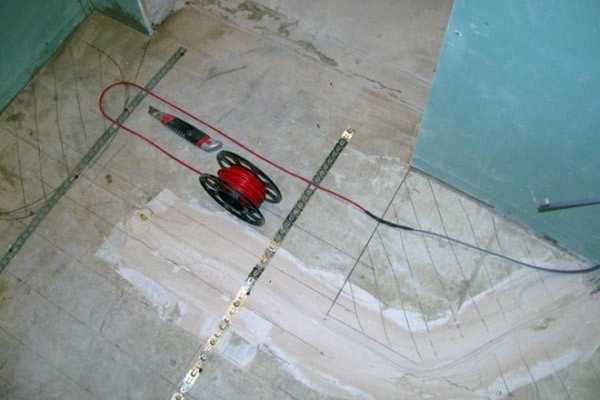

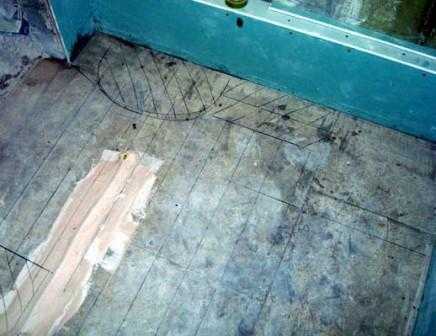

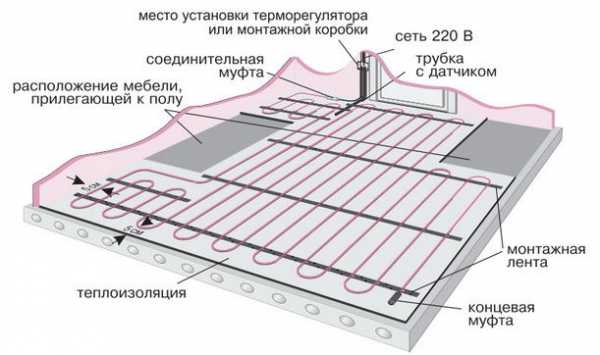

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля.

Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их.

Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

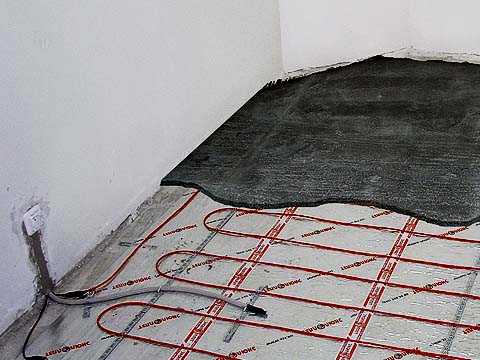

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.

Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

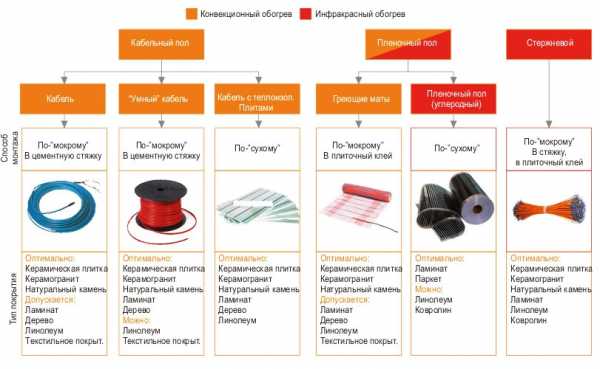

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

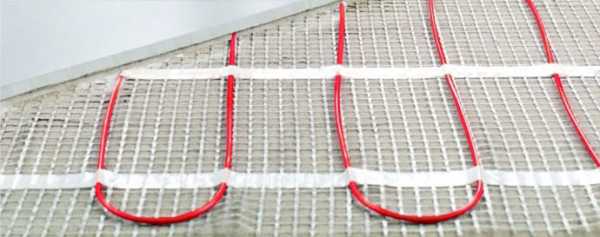

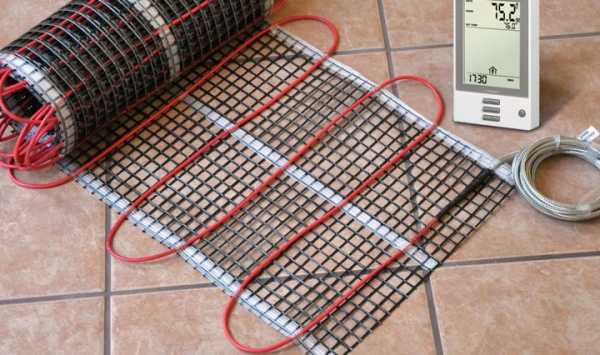

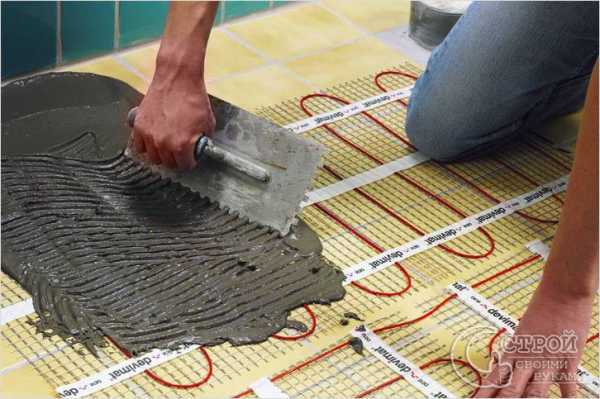

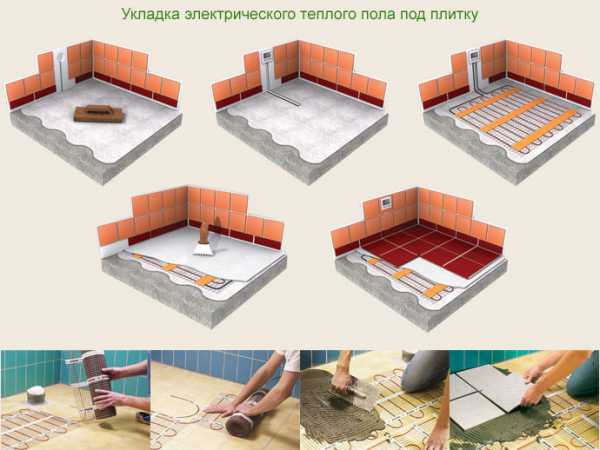

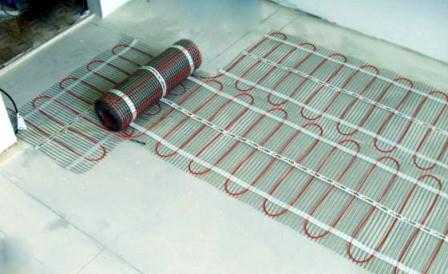

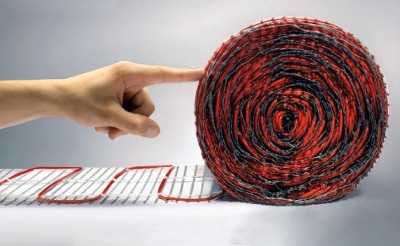

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

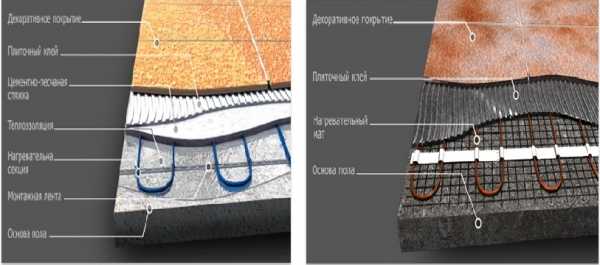

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

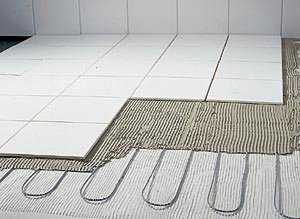

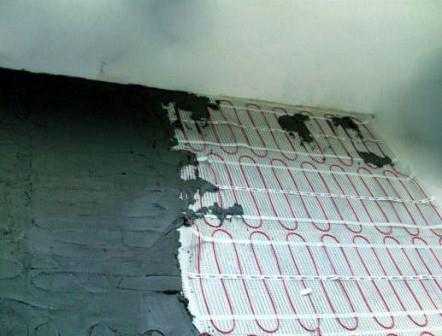

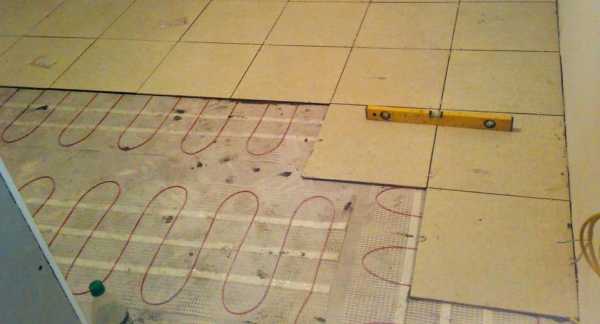

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

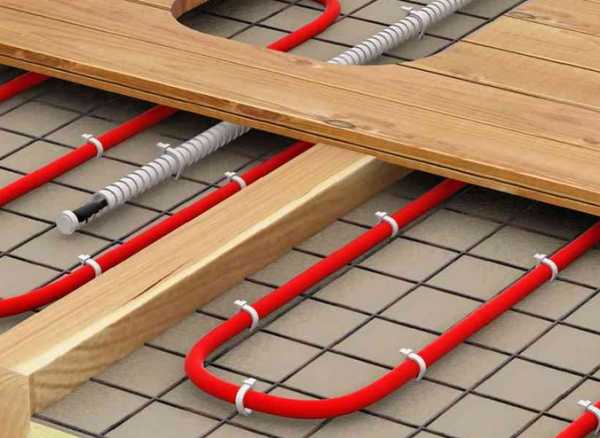

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

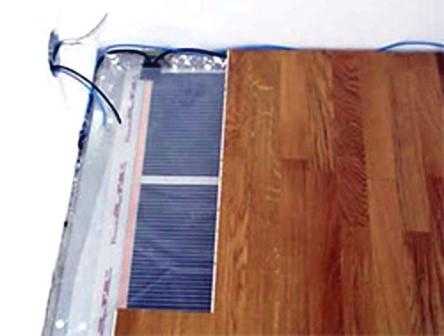

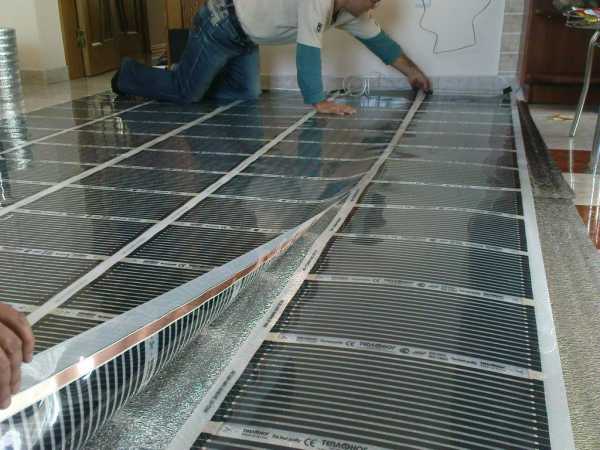

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

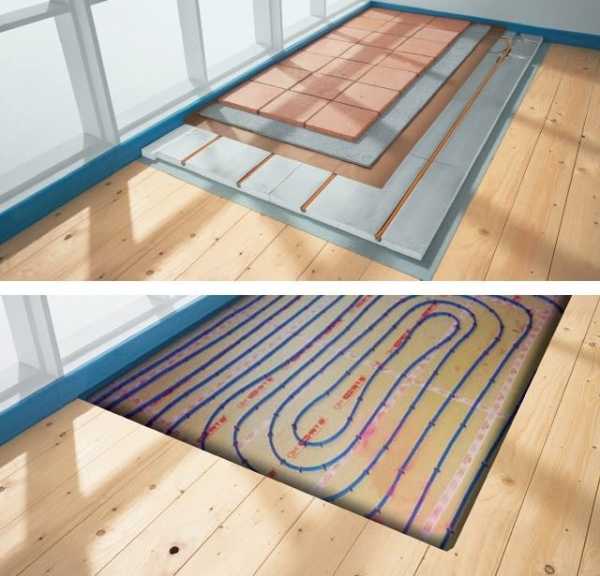

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

myprofnastil.ru

Как укладывать электрический теплый пол

Сейчас трудно сказать, когда на смену шерстяному ковру пришли современные материалы и технологии, предназначенные для утепления пола. Очень уж стремительно в последние десятилетия развивается сройиндустрия. На сегодняшний день принято делить теплые полы на два основных вида: водяной и электрический. Обе системы набирают, практически, одинаковое количество плюсов. И один общий плюс — системы имеют низкотемпературный нагреватель, благодаря которому температура пола не превышает 30-35 градусов Цельсия, а тепло распространяется по всей площади пола.

Придумали еще и воздушный пол, но он пока очень дорогой, поэтому, опять же пока, мы его не рассматриваем. Наибольшей популярностью — не только у городских жителей, но и у владельцев загородных частных домов, пользуются электрические теплые полы. Укладка электрического теплого пола возможна в любом жилом помещении — будь это квартира, загородный дом или гараж.

Для укладки электрического теплого пола в доме достаточно грамотно произвести монтаж нагревательного кабеля и подключить его к системе электроснабжения. Им к тому же легко управлять. Для этой цели на стене крепится терморегулятор, на него и возложена главная функция по поддержанию заданной температуры в помещениях дома. Существует также саморегулирующийся нагревательный кабель.

Принцип укладки разных видов теплого пола, в своей основе, одинаков. Отличие только в элементах нагревания. В водяном полу — это трубы, в электрическом, соответственно — кабель. Так как сегодня укладку электрического теплого пола в доме мы производим своими руками, нам будет очень полезно узнать побольше о главных составляющих этой замечательной системы.

Резистивный и саморегулирующийся нагревательный кабель: что выбрать

Существует два вида нагревательных кабелей: саморегулирующийся нагревательный кабель и резистивный.

У резистивного кабеля основной элемент — нагревательная жила, на которую сверху укладываются слои изоляции. В свою очередь, на изоляцию накладывается металлическая оплетка. Последняя выполняет функции заземления, а также — экранирующего элемента. Вся система накрыта слоем защитной оболочки.

Резистивный кабель делится на: одножильный и двужильный. Одножильный кабель — это самая простая версия электрического теплого пола. Название говорит само за себя — в таком кабеле находится только одна жила. Схема подключения обоих концов кабеля происходит по принципу замкнутой цепи. Все очень просто, но не без «но». Вокруг проводника, по которому течет ток, появляется электромагнитное поле, с которым очень сложно бороться, даже несмотря на то, что кабель защищает оплетка.

У двужильного кабеля, как вы уже поняли, две жилы — нагревательная и токопроводящая. Соответственно уровень излучения двужильного кабеля значительно ниже, чем у более простой версии электрического пола.

Если вы имеете дело с резистивным кабелем, то нужно учитывать, что от сильного давления на поверхность пола кабель может перегреться. То же самое произойдет в случае плохого контакта со стяжкой.

Напротив, у саморегулирующихся кабелей (по своему строению он похож на двужильный) обе жилы не нагревательные, а токопроводящие. А нагревательным элементом является специальная полимерная матрица, сопротивление которой напрямую зависит от ее температуры. Таким образом, когда кабель в каком-то месте перегревается, его сопротивление мгновенно увеличивается. Сила тока и, как следствие, тепловыделение снижаются. Остальные участки кабеля продолжают нормально функционировать.

Совет: выбирая резистивный кабель, обратитесь к составленной производителем таблице, определяющей удельную мощность системы на 1 кв. м площади. Чтобы понять, какой мощности должен быть кабель для вашего помещения (спальня, кухня, коридор, ванная или туалет), нужно вычислить будущую подогреваемую площадь. Делается это простым вычитанием из площади комнаты общую площадь шкафов, унитазов, ванн, холодильника и других предметов, сильно затрудняющих теплообмен. Далее — площадь подогрева умножаем на выбранную удельную мощность и получаем желаемый результат. Продолжаем уроки арифметики и высчитываем шаг укладки кабеля путем деления площади обогрева на длину кабеля. Если все понятно и, полученная в результате несложных вычислений мощность кабеля не превышает по потреблению электроэнергии средней мощности электропроводки обычной городской квартиры, то можно спокойно делать покупку.

Инструменты и материалы

• молоток
• зубило
• дюпель-гвозди
• цемент
• перфоратор
• ножницы по металлу
• разметочная линейка
• изолента или скотч

Укладка электрического теплого пола в доме своими руками

Кабельные системы

1. Устанавливаем термостат. Первым делом, нам нужно выбить в стене отверстие на месте установочной коробки (высота 50-100 см).
2. От распределительной коробки к месту установки подводим фазу, ноль и заземление.
3. Пробиваем в сторону пола канавку. В ней размещаем две пластиковые трубки. В одной будут проходить силовые провода нагревательного кабеля (ее длина равна расстоянию от поверхности пола до местоположения термостата). Вторая предназначена для проводки датчика пола. Ее длина почти на метр больше первой. Такой запас делается для дополнительной укладки по поверхности пола.

4. Выравниваем поверхность пола — по периметру стены клеем демпферную ленту. Затем делаем теплоизоляцию (толщина слоя не менее 2 см). Сверху теплоизоляционного слоя размещаем специальную монтажную ленту (с шагом 50 см), с помощью которой будет фиксироваться кабель. Мы будем укладывать кабель «змейкой» (каким способом укладывать кабель — принципиальной разницы нет), поэтому такие расчеты самые оптимальные.
5. Тянем к коробке термостата силовые провода. При этом, соединительная муфта должна находиться в бетонной стяжке. Отмерить необходимый шаг в укладке кабеля довольно легко — обычно, это расстояние между креплениями ленты. Отрезок пути между креплениями на монтажной ленте кратно небольшой длине. Кабели укладываем параллельно друг к другу.

6. Устанавливаем датчик температуры пола. На первом этапе вставляем в штробу, предварительно выбитую в стене, пластиковую трубку. Протягиваем ее по полу между линиями нагревательного кабеля (расстояние около 50-100 см от стены). В целях мер безопасности конец трубки оборачиваем изолентой, чтобы в нее не попал раствор.
7. Проверяем качество проведенного монтажа. Измеряем тестером сопротивление нагревательного кабеля. Оно должно соответствовать паспортному значению (допускается отклонение до 10%).

8. Приступаем к предпоследнему этапу — заливаем цементно-песчаную стяжку. Толщина стяжки (при твердой поверхности чернового пола) должна быть не менее 3 см (при наличии теплоизоляционного слоя — не менее 5 см).
9. Подключаем нагревательный кабель. К винтовым зажимам термостата (находятся в тыловой стороне) подсоединяем провода датчика температуры пола, провода питания нагревательного кабеля. Цепочку соединений замыкает электропроводка, которая и будет питать всю систему.

Тепловые маты

Тепловой мат — это тот же нагревательный кабель, только уложенный на специальную термоустойчивую пленку. Здесь мы также, перед укладкой, сначала определяем площадь покрытия и выбираем удельную мощность системы для точного расчета наших дальнейших действий.
Сразу скажем, что заниматься укладкой теплого пола — это одно удовольствие. В сущности, система представляет собой «слоистый пирог, в состав которого входит черновой бетонный пол, тепловой мат, клей для плитки и сам кафель. Да и принцип ее монтажа мало чем отличается от монтажа кабельных систем.

Однако есть отличия, о которых необходимо упомянуть:

1. Штробу для укладки датчика температуры пола нужно вырезать в стене и, скорее всего, по поверхности пола тоже. Это необходимо сделать, так как толщина пола с использованием теплого мата будет не менее 1-1,5 см.

По этой же причине, защитная пластиковая трубка проходит ниже уровня теплового мата.
2. После подготовительных работ, сразу переходим к укладки теплового мата, минуя процесс теплоизоляции.( В этом случае, теплоизоляционные материалы могут спровоцировать перегрев кабеля).

Сначала раскатываем теплый мат по всей площади. Ширина рулона приличная (где-то 0,5 м), поэтому воспользуемся методом «змейки». Менять направление движения будем с помощью ножниц, разрезая армирующую сетку. Для этого нам нужно развернуть рулон с матом и раскатывать дальше в противоположном направлении. Кабель не трогаем, работаем только с сеткой (расстояние между полосами около 5 см).

3. Разрезанный до конца мат вновь скручиваем в рулон. Отрываем на его нижней стороне защитную клейкую ленту и раскатываем рулон по всей поверхности пола, предварительно очистив пол от грязи и мусора.
4. Покрываем тепловой мат слоем плиточного клея. При этом, нагревательный кабель не должен выступать на поверхности пола. Оставляем высыхать клей на 3-5 дней. После этого срока, начинаем укладку керамической плитки и на этом монтаж заканчиваем.

В общей сложности монтаж подобной системы длится не более 7 дней, а это большой плюс. С другой стороны, как основной источник тепла тепловые маты использоваться не могут. Зато, на теплоизоляционных материалах сэкономили.

Нагревательная пленка

В этой схеме в качестве нагревательного элемента используется не кабель, а специальная тонкая пленка (толщина всего 0,3-0,5 мм). «Греют» пленку два медных проводника (они подключаются к напряжению 220 В), и — полосы из карбонового полупроводника, расположенные между ними.
Пленочные полы укладываются по тому же принципу, что и тепловые маты. Нагревательная пленка годится под любые типы покрытий. Для деревянных — удельная мощность нагревательной пленки, желательно, должна составлять 150 Вт/ми, для керамической плитки — 220 Вт/м2.

1. Укладку датчика температуры пола можно производить двумя способами. Это, когда штроба находится в полу с проложенной пластиковой трубкой, и другой вариант — укладка термодатчика непосредственно на поверхность пленки.
2. Укладка теплоизолирующей подложки. Раскладывается по всей поверхности пола. Желательно, чтобы поверхность теплоизолирующего материала была покрыта слоем фольгированной пленки (она зеркально будет отражать ИК-излучение).
3. Раскладываем полосами по всей поверхности пола рулон пленки. Делаем все то же самое, что и при укладке теплого мата, кроме одного — в этом случае, пленка разрезается в разрешенном производителем месте целиком.

4. Изолируем в месте разреза медные токопроводящие полосы (линии отреза проходят поперек рулона через каждые 20-30 см), проходящие по краю пленки. Изоляцию делаем только с одного конца пленки, к другому — подключаем силовые провода. Итак, наш пол, уложен листами пленки, существующий каждый сам по себе. Целиком система заработает после того, как мы подключим все листы. При этом, листы должны быть соединены параллельно: правая токопроводящая лента с такой же, но только с соседнего листа.
5. Укладываем на нагревательную пленку напольное покрытие. Как мы уже выяснили, пленка годится для любых покрытий. Однако, мы все же остановимся на ламинате. И вот почему. Ковролин не выгоден по многим причинам, и главная — сильная восприимчивость механического давления, а это значит, что существует риск серьезных повреждений нагревательных элементов.

Для укладки керамической плитки требуется специальный клей. Но, сколько не клей на гладкую поверхность нагревательной пленки, держать он ее будет плохо.

Остается только ламинат. Укладка ламината нагревательному полу ничем не повредит, да и сам способ укладки почти не отличается от обычного. Без надобности окажется только шумопоглощающая подложка. К тому же, ламинат сам по себе отличное защитное покрытие.

Срок службы каждого из представленных нами вариантов теплого электрического пола не менее 15 лет. Много это или мало, судить вам. Скажу одно, с применением новых технологий у нас не только упрощается жизнь, но и в немалой степени удлиняется. Мы начинаем ощущать повышенное чувство комфорта, а этот фактор всегда благостно влияет на наше с вами здоровье. А что еще может быть дороже нашего спокойствия? Да, что уж там говорить, новый теплый пол, например, — это еще и существенная экономия топлива и электроэнергии, и совсем не мелочная.

www.diy.ru

Электрический теплый пол в доме или квартире своими руками

Все больше людей предпочитают осуществлять монтаж теплого пола под плитку и другие напольные покрытия в собственном жилище. Для организации теплого пола при строительстве и ремонте необходимо учесть ряд конструктивных факторов.

Виды теплых полов

Существует два основных способа, как сделать теплый пол в частном доме, или квартире:

1. Водяной теплый пол. Технология основана на укладке труб с горячей водой под плиткой или другим напольным покрытием. Хороший вариант, как сделать теплый пол в ванной.
   Чтобы сделать теплый водяной пол, необходимо предусмотреть циркуляционный насос для воды. Уложить трубы с горячей водой можно по всей квартире, а можно сделать его только в ванной.

2. Электрический теплый пол (под плитку или другое покрытие). Теплый пол электрический создается путем укладки кабелей со специальными нагревательными элементами.


Электрические теплые полы бывают следующих видов:

• кабельный;
• кабельный с нагревательной сеткой;
• пленочный инфракрасный пол.

Преимущества и недостатки теплого пола в частном доме или квартире

Применение данной технологии позволяет повысить уровень комфорта в жилье, создав дополнительный источник отопления. Теплый пол позволяет держать ноги в тепле, что создает комфортные условия для человека.
К преимуществам теплых полов также относится безопасность и эстетичность, так как при правильном монтаже, нагревательные и соединительные элементы отопительной системы скрыты от глаз и доступа.
В зависимости от того, какой теплый пол выбран, к недостаткам может относится сложность монтажа, риск протечки трубопровода, или утечки электрического тока.
Теплый пол не сможет заменить полноценную отопительную систему. Чаще всего используется в качестве дополнительного отопления.

Материалы для организации теплого электрического пола

Для того, чтобы сделать электрический теплый пол своими руками вам понадобиться:

1. Комплект электрических кабелей и нагревательных элементов.
2. Провода и соединительные материалы электропроводки.
3. Крепежи для кабелей и нагревательных элементов.
4. Система защитного отключения.
5. Кабель заземления.

Варианты организации теплого пола

Существует несколько способов, как самому сделать теплый пол:

1. Нагревающие элементы монтируются внутрь бетонной стяжки, поверх которой укладывается напольное покрытие.
2. Установка кабелей поверх бетонной стяжки, с последующим покрытием напольной керамической плиткой.
3. Укладка теплого пола непосредственно под напольное покрытие. Применяются специальные пленочные полы инфракрасного действия, позволяющие сделать теплый пол под ламинат или другое напольное покрытие.

Подготовительные работы

1. Перед тем, как сделать электрический теплый пол, необходимо полностью освободить помещение.
2. Удалить старое напольное покрытие и весь строительный мусор.
3. Выровнять пол и сделать стяжку.
4. Подготовить электропроводку и места подключения электрического оборудования.

Как только подготовительные работы выполнены, можно выполнять монтаж теплых полов.

Монтаж электрического пола

Перед тем как приступать к монтажу нагревательных элементов необходимо составить план монтажа на бумаге, на котором распределить нагревательные кабеля и элементы оптимальным образом. Необходимо учесть особенности помещения, размещения мебели и сантехники, места прокладки труб, электрических коммуникаций и другие детали. Нужно распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны.
После того, как планировка будет продумана на бумаге, необходимо реализовать ее на практике.
Регулятор температуры нужно разместить на стене, в удобном месте. От него прокладываются электрические кабеля и прокладывается провод с датчиком температуры. Если теплый пол под плитку монтируется в ванной, необходимо предусмотреть заземление.
Первым слоем укладывается отражающая термоизоляция, отражающей стороной вверх, после чего прокладывается слой гидроизоляционной пленки с небольшой накладкой на стены. По периметру пола укладывается кромочная изоляция.

Перед укладкой необходимо проверить работоспособность электрического кабеля и всей системы.
Нагревательные элементы теплого пола крепятся с помощью специальной крепежной ленты.
Ленточные инфракрасные полы, укладываются поверх слоя утеплителя и крепятся при помощи скотча.

После укладки и соединения кабелей, необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы при помощи специальных приборов. Далее делается бетонная стяжка. Это наиболее простой способ, как сделать теплый бетонный пол.

Мокрая стяжка и укладка плитки поверх электрического пола

При создании бетонной стяжки, первым делом необходимо сделать замеры уровня и установить уровневые отметки. Далее постепенно укладывается и распределяется раствор, согласно сделанных отметок.
Приготовить раствор для бетонной стяжки можно самостоятельно, из цемента (М500) песка и воды в пропорциях 1:3:2. Также можно воспользоваться готовым бетонными смесями.
Поверхность необходимо выровнять по уровню. Далее стяжка шлифуется при помощи шлифовочной машины, после чего можно приступить к укладке керамической плитки.

Теплый пол выполненный данным способом является безопасным и комфортным решением, которое можно реолизовать в квартире, или частном доме, при этом не требующим больших расходов электричества.

electry.ru

Укладываем теплый электрический пол своими руками

Пол и потолок

Создание комфортных условий проживания человека неразрывно связано с обустройством качественных отопительных систем, поэтому к реализации указанных климатических установок подходят с особой щепетильностью. При этом стараются внедрять оборудование, удовлетворяющее пользователя не только по своим эксплуатационным и эстетическим характеристикам, но и учитывая экономическую целесообразность его внедрения.

К таким системам, безусловно, можно отнести и теплый пол. Обладая прекрасными эстетическими характеристиками (нагревателем выступает напольная плоскость), эта климатическая система вдобавок позволяет наиболее эффективно распределять тепловую энергию в помещении. Подобное обстоятельство вызвано конструктивной особенностью теплого пола, когда тепло поступает к помещению с самой нижней точки, а после устремляется вверх, качественно обогревая весь воздушный объем комнаты.

Помимо этого, указанная установка позволяет обеспечить для человека наиболее комфортные условия микроклимата, когда температура воздуха в помещении на уровне ног равняется 22 — 24 ºС, а на уровне головы — 18 — 20 ºС, что позволяет экономить до 15% энергоносителей не ухудшая качество микроклимата.

Дополнительным преимуществом теплого пола является отсутствие конвекционных потоков воздуха (наблюдаются при использовании радиаторного отопления) и абсолютная безопасность (теплый пол считается низкотемпературной установкой), позволяющая применять в качестве элементов отделки даже линолеумы и паркет.

Если рассматривать конструктивные особенности теплого пола, то можно отметить, что различают водяные и электрические установки. Выбор же в пользу применения того либо иного варианта зависит от технологических возможностей объекта и требований, предъявляемых к климатической установке. И если для первого варианта (водяной теплый пол) характерна высокая трудоемкость и наличие автономного источника тепловой энергии, то для того чтобы изготовить электрический теплый пол подобные ограничения отсутствуют.

Ввиду всего вышесказанного предлагаем к ознакомлению детальную методику как реализовать теплый пол электрический своими руками.

Выбор теплого пола и сопутствующие расчеты

Безусловно, перед тем как положить теплый пол необходимо произвести ряд предшествующих мероприятий. А именно определиться с предназначением системы (для основного или вспомогательного использования) и на основании этого подобрать наиболее приемлемый вариант.

На сегодняшний день производителями электрических теплых полов предлагается масса решений для обустройства климатической системы, но как бы там ни было в основу конструкции заложен принцип разогрева электрических кабелей при прохождении по ним электрического тока. Поэтому теплый пол может сооружаться методом укладки в бетонную стяжку одно или двухжильного нагревательного кабеля, либо же путем использования тонкого нагревательного мата, представляющего нагревательный кабель,  закрепленный с определенным шагом на полиэтиленовой сетке и готового к монтажу.

После определения конструктивной особенности теплого пола, следует определить требуемую производительность устройства, что также зависит от ряда индивидуальных характеристик. Так, при желании применять теплый электрический пол в качестве основного источника обогрева, его мощность должна быть в пределах 150 — 180 Вт на каждый квадратный метр отапливаемой площади. Тогда как при использовании системы в качестве источника дополнительного обогрева, или в помещениях с имеющимися источниками выделения тепла (кухонная плита, холодильник).

мощность теплого пола может составлять порядка 110 — 140 Вт на метр квадратный.

Далее потребуется определить шаг укладки теплого пола, для чего лучше всего воспользоваться соотношением:

P = S*100/L ,

где: Р — шаг расположения теплых полов, м;

S — площадь отапливаемого помещения, м2;

L — длина теплового кабеля, м.

Методика укладки теплого электрического пола

Перед проведением монтажных работ очень важно произвести подготовку основания. Так, если система устанавливается в уже эксплуатируемом объекте, необходимо удалить с напольной поверхности все отделочные материалы и снять легкоотслаивающиеся элементы, на вновь возводимом объекте, требуется обеспечить качество напольной поверхности и исключить наличие строительного мусора.

Далее следует выполнить теплоизоляцию перекрытия, для чего могут быть использованы такие материалы как пробка, минеральная вата, пенополистирол, укладываемые на бетонное основание, вскрытое специальным клеящим составом.

На следующем этапе выполнения монтажных работ потребуется обеспечить закрепление металлических полос (удерживающих кабель теплого пола) к бетонному основанию. Для чего в заданных местах утеплителя прорезаются окошки, через которые и осуществляется крепеж пластин. Фиксироваться к поверхности пола они могут при помощи дюбелей и саморезов.

Если же говорить о шаге расположения крепежных полосок, то обычно он подбирается таким образом, чтобы имелась возможность надежно зафиксировать нагревающий кабель в заданном положении (обычно шаг составляет 50 -70 см).

Дополнительным мероприятием, перед тем как уложить нагревательный кабель для теплого пола является изготовление стеновой штробы к месту установки управляющего модуля.

Далее потребуется уложить и надежно зафиксировать нагревательный кабель, для чего начиная от силового модуля, он раскладывается по напольной поверхности змейкой и впоследствии фиксируется пластинами.

Выполняя указанную процедуру, следует учитывать ряд особенностей:

• Кабель располагать с четко заданным шагом;
• При укладке нагревателя обеспечивать его удаление от ограждающих конструкций как минимум на 100 мм;
• Не укладывать электрический теплый пол в местах установки тяжелых предметов мебели и бытовой техники;
• Обеспечивать оптимальный радиус изгиба нагревающего кабеля не менее 50 мм, дабы не допускать нежелательных перегибов;
• Не допускать пересечения кабеля между собой и датчиком терморегулятора;
• При оснащении нескольких комнат теплым полом производить параллельное подключение отдельных нагревающих элементов;
• Не прокладывать кабель в местах примыкания плит перекрытия.

Дополнительно на указанном этапе производится укладка терморегулирующего датчика (от управляющего модуля к напольной плоскости), для чего он продевается в пластиковую трубку и фиксируется, как и кабель, металлическими полосками.

Еще одним важным мероприятием при обустройстве эклектического теплого пола своими руками является своевременное определение электрических параметров нагревателя. Это связано с тем, что работоспособность установки должна быть выявлена еще до момента бетонирования основания.

В целом же необходимо определить сопротивление электронагревателя и сравнить полученное значение с паспортными данными, при этом допускается отклонение от имеющихся значений на 5 – 10%.

Далее электрический теплый пол покрывается цементно-песочным составом (стяжкой) с минимальной толщиной 30 мм, а после его застывания поверхность подвергается отделочным работам. Здесь необходимо учитывать, что к использованию теплого пола можно приступать не ранее чем 30 дней после его укладки. При этом категорически запрещено подключать теплый пол для ускорения процесса схватывания материала.

Отдельное слово необходимо сказать и о подключении теплого пола к источнику электрического тока. Выполнять указанные работы необходимо в строгом соответствии с прилагаемой схемой, а по возможности использовать индивидуальный подвод питания (с минимальным сечением проводника 2,5 мм2), оснащенный устройством защитного отключения (УЗО).

Выполнив все перечисленные рекомендации, эксплуатация системы «теплый электрический пол», которая выполнена своими руками будет простой, надежной и долговечной.

 Читать еще:

Заливка наливного пола

Как положить теплый пол

Как укладывать линолеум своими руками: детальное описание

Плинтус пластиковый установка по месту

 Качественный видеоматериал о самостоятельной укладке электрического теплого пола:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Добавить комментарий

domgvozdem.ru

Как правильно сделать электрический теплый пол своими руками?

Не так давно появившиеся системы теплого пола завоевывают все большую популярность. Производя ремонт в ванной комнате, кухне, туалете или прихожей, их укладывают под кафельную плитку, чтобы в итоге получить не леденящее босые ступни покрытие, а теплый пол. И это далеко не полный перечень тех мест, куда устанавливают такой вид обогрева. Его монтируют везде, где необходимо сделать пол хоть немного теплее (в том числе и в детской, и в спальне, и на лоджии с балконом).

Устройство теплого пола.

Поэтому важной задачей на начальном этапе является точно определиться с тем, какую роль будет выполнять такой источник тепла: полноценный обогрев помещения или дополнительный.

Основной составляющей электрической системы обогрева пола выступает кабель, преобразующий энергию электричества в тепло. Основным показателем считается удельное тепловыделение. Ошибкой будет полагать, что лучше приобретать кабель с максимальной этой величиной, поскольку при максимальном удельном тепловыделении кабель может не нагревать половую поверхность (бетонную стяжку) на всю мощность, когда ее толщина незначительна. Вследствие чего возможен перегрев изоляции теплоносителя, затем короткое замыкание и выход из строя кабеля, что предполагает проведение дорогостоящего ремонта, включающего демонтаж бетонной поверхности.

Кабельный теплый пол может быть вмонтирован в специальную сетку, это облегчает его укладку.

Безопасность и простота укладки предоставляют отличную возможность, чтобы обустроить электрический теплый пол своими руками. И в качестве приятной награды за все приложенные старания будет комфортная поверхность пола и, хоть и небольшая, но все же экономия семейного бюджета.

Большинство, решив обустроить теплый пол своими руками, планируют данную операцию как один из заключительных этапов ремонтных работ, осуществляя прежде выравнивание поверхностей стен и оштукатуривание. Но это решение в корне не верно, поскольку пол своими руками, работающий на основе электрических кабелей, требует прокладывания отдельной линии электропроводки. Необходимость прокладывания последней возникает перед началом стеновых и даже потолочных работ. Одновременно на стену монтируют блок управления теплым электрическим полом.

Существуют разные варианты монтажа теплого пола: без теплоизолирующего слоя и с ним. Способы крепления также различны: на металлическую сетку либо на монтажную ленту. Да и системы теплого пола бывают наподобие нагревательного кабеля или в виде специального коврика, в котором кабель упакован сеткой с уже заложенным шагом монтажа. Такой теплый пол именуют еще кабельный.

Делаем ровный пол своими руками

Выравнивание пола производится по установленным маякам.

В том случае когда теплый пол принимает на себя роль основного обогрева, тогда в обязательном порядке подкладывают слой теплоизоляции. В качестве такового лучше всего применять пенополистирольные плиты (плотность 35). Их толщина будет определяться тем, что непосредственно располагается под половой плитой.

Если утепляют полы в квартире выше, чем на первом этаже, то слой подбирают в 20 мм, для полов квартир первой этажности с отапливаемым под ними подвальным помещением толщина утеплителя составит 30 мм. Для полов на лоджиях, балконах, с неотапливаемыми под ними подвалами на первом этаже толщину слоя предусматривают не менее 50 мм. А там, где бетонная поверхность помещается прямиком на поверхности земли, 100 мм.

Укладывание слоя изоляции производят посредством специальных клеев либо дюбелей (это осуществляют на следующем этапе монтажа, когда закрепляют сетку). Поверхность пола должна обладать ровностью, не иметь видимых перекосов, углублений и больших трещин. Если что-то на половой поверхности обнаруживают из перечисленного, то:

• выполняют стяжку, если имеются значительные перекосы поверхности, пол выравнивают;
• отдельные изъяны заделывают раствором цемента.

Виды укладки кабеля для теплого пола.

Перед укладыванием теплоизолятора поверхность грунтуют, благодаря чему исключается развитие плесени. А приклеивание повышает степень адгезии материалов.

Пенополистирольные плиты приклеивают либо крепят посредством дюбелей в нескольких местах. На всей поверхности фиксируют штукатурную сетку за счет пластиковых клипс либо дюбелей с шайбами, длина которых равняется двойному слою теплоизолятора. Такой крепеж обеспечит дополнительную фиксацию плит к поверхности пола.

Рассчитываем длину кабеля и шаг укладки

Покрытая кабелем поверхность должна составить порядка 80% от общей площади комнаты. На один метр квадратный закладывают мощность (для основного вида обогрева) порядка 180-200 Вт на кв.м. До укладывания выполняют проверку сопротивления кабельной секции, которое в каждую из сторон допустимо не более 10% от значения, отмеченного в техпаспорте. Укладку кабеля не выполняют там, где стоят бытовые приборы, не имеющие ножек крупногабаритные предметы мебели. Предусматривают зазор между кабелем и стеной в пределах 5-7 см.

Схема укладки кабеля с размерами.

Выясняют такой нюанс: на каком расстоянии между собой возможно прокладывание кабелей? Поскольку игнорирование данного показателя влечет перегрев со всеми отягчающими последствиями.

Подсчет шага для укладывания кабеля выполняют так. Выясняют площадь обогрева, поскольку эту величину по формуле нужно умножить на 100 и поделить на длину кабеля.

Не лишним будет знать, что секция двужильного кабеля располагает соединением с проводом нагревания только с одного конца, тогда как одножильный кабель — с обеих.

Выполняем подготовительные работы

До момента монтажа терморегулятора определяются с местом в стене для его установки и после этого прорезают углубление и штробят до пола. По месту посредством алебастра укрепляют монтажную коробку под терморегулятор. Из нее выходит трубка гофрированная. Последнюю кладут в проштробленное углубление и заделывают алебастром. Окончание трубки на 40 см заводят в обогревательную область. И располагают там так, чтобы в центре промеж витков кабеля расположился термодатчик. Контролируют, чтобы труба не образовывала крутых изгибов. Под ее окончание (в месте расположения датчика) подкладывают материал в целях возвышенности и расположения датчика прямо под полом, чтобы он температуру фиксировал правильно. Окончание трубки прочно закрывают изолентой, дабы исключить попадание в нее раствора при изготовлении стяжки.

Укладываем теплый пол своими руками

Порядок выполнения работ при укладке теплого пола.

Кабель укладывают зигзагообразно, предусматривая подсчитанный шаг. К металлической сетке крепят его посредством пластиковых стяжек минимальной длины.

По окончании укладывания контролируют и фиксируют сопротивление кабеля, рисуют план размещения витков, подключают и наблюдают за работоспособностью системы. Затем все выключают и убирают терморегулятор до окончательного завершения всех отделочных процедур.

Заливаем стяжку пола

Стяжку укладывают, используя раствор песка с цементом в соотношении 3/1 с включением специальных пластификаторов либо готовые стяжечные смеси.

Толщина заливки должна составить не менее 3-4 см. Допустимо добавлять в раствор фиброволокно. После того как стяжка высохнет, укладывают напольную кафельную плитку, задействуя особый состав клея для теплого пола. Абсолютная готовность поверхности к эксплуатации бывает по прошествии 28 дней. На протяжении данного периода систему обогрева пола подключать к электричеству запрещено.

Стяжка теплого пола должна быть не менее 3-4 см.

Когда монтаж таких систем обогрева выполняют в обособленных помещениях, требования к самостоятельному устройству электрического теплого пола намного упрощены. Не является обязательным условием теплоизоляция поверхности. Потому крепление витков провода производят монтажной лентой непосредственно к основе. Допустимо закладывать мощность чуть меньше 120-180 Вт на кв.м. Окончания провода, попадающие под базовые нагревательные элементы, в целях предупреждения перегрева поверх закрывают пробковой тонкой изоляцией (2-3 мм). Фиксировать витки провода к лепесткам монтажной ленты значительно легче. Но следует проконтролировать, если кабельные витки располагаются перпендикулярно согласно соединительным плитным швам, их укладку целесообразно выполнять полумесяцем с некоторым запасом. Тогда в случае деформирования плит при перепадах температур удастся избежать натяжения. Прочих значительных отличий в монтаже теплых систем обогрева пола не имеется.

Описанные здесь правила монтажа систем теплых электрических полов и вся последовательность действий при этом помогут успешно выполнить самостоятельную укладку кабеля домашнему мастеру, который впервые сталкивается с подобной процедурой.

Если следовать всем советам, теплый пол в квартире прослужит долго, не требуя ремонта и замены.

dekormyhome.ru

Теплый пол электрический своими руками

Утеплением жилища сейчас занимается практически каждый здравомыслящий человек. Это продиктовано желанием уменьшить расходы на коммунальные услуги. Очень популярным сейчас является электрический теплый пол, своими руками смонтировать который не так сложно. Однако требуются некоторые навыки в подключении системы. Неправильное подсоединение чревато неэффективной работой конструкции или замыканием, способным вызвать возгорание.

Общая характеристика

Электрический нагревательный кабель или мат обычно укладывается в ванной комнате, детской, на кухне, балконе. Эта система может быть использована в качестве основного или дополнительного отопления.

Можно назвать несколько видов электрических полов. Для обогрева используется:

Виды электрических теплых полов, способы их монтажа и рекомендации по типу покрытия

Каждая конструкция имеет свои достоинства и изъяны. Однако в представленной статье мы рассмотрим, как сделать электрический теплый пол из нагревательного кабеля.

Перед тем, как установить теплый пол, необходимо его тщательно рассчитать, а также выбрать место, где будут располагаться маты. Сначала определите локализацию системы. При этом не забывайте, что лучше не класть ее в тех частях комнаты, где будет стоять тяжелая мебель, чтобы избежать перегрева. Теперь посчитайте общую площадь укладки и умножьте ее на мощность системы. При этом не следует забывать и о типе помещения, и возможности теплопотерь.

Пример расчета электрического теплого пола, выполняемого как вспомогательное отопление к основному радиаторному

Подготовка основания

Установить электрический теплый пол своими руками не так уж и трудно. На укладку нагревательных матов вам хватить буквально одного дня, с кабельным вариантом время монтажа увеличится. Проводить все операции следует максимально внимательно. Для начала подготовьте основание к монтажу:

1. Внимательно осмотрите черновой пол. Если он имеет серьезные перепады, их следует обязательно устранить. Для этого обустраивается стяжка из смеси цемента с песком или наливной пол. Все трещины и щели в основании нужно заделать, чтобы уменьшить теплопотери пола.
2. Уберите весь мусор и пыль. Лучше всего для этого применять пылесос. Он должен быть достаточно мощным, поэтому возможно, следует использовать промышленный вариант.
3. Монтаж теплоизоляционного материала, который позволит максимально эффективно использовать систему обогрева. Он будет направлять тепло вверх.
4. Разметка помещения. Лучше всего точно сделать все замеры и отметить на полу те области, где будет укладываться конструкция. Это поможет вам не запутаться и ускорить выполнение работы.
5. Грунтование поверхности чернового пола. Таким способом вы сможете улучшить сцепление цементной стяжки с основанием.

На выровненное, обеспыленное основание (без крупных дефектов) производится монтаж кабеля согласно схеме укладки

Установка терморегулятора

Монтаж электрического теплого пола своими руками производится только после того, как будет определено место нахождения терморегулятора. Он должен располагаться в легкодоступном месте. При этом терморегулятор нельзя закрывать, заслонять мебелью, иначе он будет работать некорректно.

Расстояние от пола до регулятора должна составлять не менее 30 см.

Если вы хотите установить нагревательный кабель в ванной комнате или сауне, лучше всего монтировать терморегулятор за пределами помещения. Для его фиксации необходимо сделать отверстие при помощи дрели со специальной насадкой. А еще вам придется потрудиться над штроблением стен для прокладки проводка от термодатчика. Последний должен помещаться в гофрированную трубку. Это поможет защитить его от воздействия негативных внешних факторов.

Технология монтажа

Пирог электрического теплого пола. Применяя кабель стяжка обязательна, применяя нагревательные маты монтаж производится в слой плиточного клея

После того как подготовка помещения будет завершена, можно приступать к монтажу кабеля. Технология работы предусматривает осуществление таких манипуляций:

• Укладка гидроизоляции. Для этого может использоваться обычная полиэтиленовая пленка или специальная мембрана.
• Укладка демпферной ленты по периметру пола. Она даст возможность соблюсти технологический зазор между стенами и стяжкой. Если этот материал имеет достаточную ширину, то его можно монтировать еще до фиксации теплоизоляции.
• Монтаж термодатчика и регулятора.
• Укладка кабеля. Тут следует учитывать, что нагревательные элементы должны находиться на некотором удалении от стены – 20 см. Кабель тоже нельзя располагать так, чтобы витки находились близко друг к другу. Если вы приобрели электрические маты, то расстояние между ними должно составлять 5-10 см. Фиксировать их на основании следует при помощи специального строительного скотча.
• Монтаж цементной стяжки. Учтите, что ее высота не должна превышать 3 см над поверхностью матов. В любом случае во время заливки следует следить за уровнем будущего основания. Нагревательные маты оптимальнее укладывать под плитку не в стяжку, а в слой плиточного клея.

После осуществления всех работ следует дать полу высохнуть. Для этого может понадобиться целый месяц. В это время лучше не проветривать помещение, чтобы сквозняк не ухудшил качество стяжки. Кроме того, нельзя включать теплый пол до полного застывания раствора. Поэтому первичную проверку работоспособности системы лучше провести до заливки.

Особенности подключения

Эта часть монтажа электрического кабеля является самой ответственной и сложной. Тут нужно сделать все правильно. Работа по подключению системы состоит из таких действий:

1. Проверка кабеля и проводов при помощи специальных приборов: мультиметра (чтобы узнать сопротивление системы), мегаомметра (чтобы узнать сопротивление изоляции матов).
2. Подключение температурного датчика, терморегулятора и кабеля питания. Это следует сделать по инструкции, которая идет в комплекте с приобретенной системой. У разных производителей она может отличаться. Учтите, что во время подключения теплого пола нужно выключить электропитание.
3. Кабель мата и шнур питания нужно зафиксировать при помощи защитной клеммы, чтобы обеспечить дополнительное заземление.

Дополнительные рекомендации

Установить кабель самостоятельно не совсем просто, но вполне возможно, однако необходимо обязательно соблюдать определенные правила:

• Во время укладки следует соблюдать схему.
• Постарайтесь не перегибать кабель или перекручивать его.
• Если кабель двужильный, то его нельзя перерезать.
• Не следует топтаться по нагревательным матам до их заливки. В противном случае их можно повредить.

Соблюдение инструкции даст вам возможность осуществить всю работу самостоятельно, без привлечения специалистов. А это, в свою очередь, сэкономит ваши средства. Хотя подключение системы является важным и ответственным моментом, с которым справится не каждый. Если есть сомнения, то лучше предоставить работу специалистам. Оставьте комментарий к статье или поделитесь своим опытом монтажа систем напольного обогрева.

Материалы По Теме:

polprofy.ru

Электрический теплый пол своими руками – как сделать электрический теплый пол

Электрические теплые полы набирают обороты популярности. Все чаще во время ремонта их обязательно укладывают под кафельную плитку в ванной, туалете, на кухне и в прихожей, ведь так приятно пройтись босиком не по холодной плитке, а по теплому покрытию. Теплые полы монтируют в детских комнатах, спальнях и понятно почему. Ребенок, проводящий много времени в играх на полу не переохладится, а риск простуды будет снижен. Устанавливают такой обогрев на балконах и лоджиях, где резкий переход из теплой комнаты на холодный пол ощущается наиболее остро. А иногда такие полы полностью берут на себя функцию обогрева помещения, без дополнительных источников тепла. Относительно простая укладка и безопасность дают широкие возможности для того, чтобы сделать электрический теплый пол своими руками. А получаемые, в результате, экономия и комфорт — приятный бонус для семьи.

Есть несколько способов монтажа теплого пола. С теплоизоляционным слоем и без него. По способу крепления — на монтажную ленту либо на металлическую сетку. Да и сами теплые полы состоят из нагревательного кабеля или специальных ковриков, где кабель упакован в сетку с уже заданным шагом укладки. Такой пол называется — кабельный теплый пол.

Выравниваем полы и укладываем теплоизоляцию

Если теплый пол будет в роли основного подогрева, обязательно применяют теплоизоляционный слой, лучше всего использовать пенополистирол 35 плотности. Толщина его зависит от того, что расположено непосредственно под плитой пола. Для помещений не первого этажа, когда внизу располагается отапливаемое помещение, достаточно утеплителя толщиной 20 мм, для помещений первого этажа с теплым, отапливаемым подвалом — 30 мм. Для балконов, квартир первого этажа с не отапливаемыми подвалами, помещений расположенных над сквозными арочными пролетами толщина такого слоя должна быть не менее 50 мм, а для домов, где бетонная подушка лежит на грунте — 100 мм. Изоляцию можно укладывать на специальный клей или прикрепить специальными дюбелями (это можно сделать на втором этапе работы, по закреплению сетки). Полы должны быть ровными, без явных перекосов, ям и крупных трещин, в противном случае все изъяны нужно заделать цементным раствором, а при значительном перекосе сделать черновую стяжку и выровнять пол. До укладки теплоизоляции поверхность обрабатывают грунтовкой, препятствующей развитию плесени, а в случае с наклеиванием, одновременно повышая адгезию материалов.

Плиты клеят или закрепляют в нескольких местах дюбелями. По поверхности фиксируется штукатурная сетка с помощью пластиковых клипс или дюбелей с шайбами, по длине равными двойной толщине теплоизоляции. Этот крепеж дополнительно прикрепит плиты к полу.

Расчет кабеля

Поверхность, покрытая кабелем должна быть в пределах 80 % от всей площади помещения. Мощность на 1 м² закладывается в диапазоне 180-200 Вт/ м². До момента укладки нужно проверить сопротивление секции кабеля, допускается отклонение на 10 % в обе стороны, от указанного в техпаспорте. Кабель не прокладывают в тех местах, где находится бытовая техника, крупногабаритная мебель без ножек, и делается отступ от стен на 5-7 см. Теперь следует произвести расчет шага укладки кабеля. Шаг в сантиметрах равен площади обогрева, умноженной на сто и деленной на длину кабеля. До того, как начать выкладывать кабель, вы должны знать, что секция одножильного кабеля имеет соединение с нагревательным проводом с двух концов, а двужильный кабель только с одного.

Подготовительные работы

Для установки терморегулятора нужно в стене на месте его крепления вырезать углубление и проделать штробу до пола. С помощью алебастра по месту крепится монтажная коробка для терморегулятора, из которой выходит гофрированная трубка, которую укладывают в штробу и замазывают алебастром. Конец трубки заводится на 40 см. в зону обогрева, располагая ее, таким образом, чтоб термодатчик оказался в центре между витками кабеля. Труба не должна иметь резких изгибов, а под ее конец, где будет располагаться датчик нужно подложить материал для возвышения, чтобы датчик оказался практически под полом и правильно фиксировал температуру. Конец трубки плотно закрыть изолентой, чтобы в нее не попал при стяжке раствор.

Укладываем кабель

Кабель раскладывают змейкой, соблюдая вычисленный шаг. К металлической сетке можно фиксировать пластиковыми стяжками минимальной длины. После укладки проверяют и записывают сопротивление кабеля, зарисовывают схему расположения витков, включают и проверяют работоспособность системы, после чего все отключают, снимают терморегулятор до окончания отделочных работ.

Стяжка пола

Стяжку можно делать из песчано-цементного раствора, соблюдая пропорцию 3 к 1 с применением специальных пластификаторов или готовыми смесями для стяжки. Толщина налитого пола должна быть не менее 3-4 см. Можно добавлять в смесь фиброволокно. После высыхания укладывают напольную керамическую плитку, применяя специальный клей для теплого пола. Окончательно полы будут готовы к эксплуатации через 28 дней. В течение этого времени теплый пол включать нельзя.

Если теплые полы монтируют в отдельных помещениях, для подогрева до комфортной температуры, требования к тому, как сделать электрический теплый пол, несколько упрощены. Теплоизолировать поверхность не обязательно, поэтому крепить витки провода можно на монтажную ленту сразу к основанию. Можно закладывать меньшую мощность — 150-180Вт/ м². Части провода, который попадает под основные нагревательные приборы, во избежание перегрева сверху изолируют тонкой пробковой изоляцией (2-3 мм.). Фиксация витков провода на лепестки монтажной ленты значительно проще выполнять. Однако надо обратить внимание, если витки кабеля попадают перпендикулярно на соединительные швы плит, следует их укладывать полумесяцем с небольшим запасом, чтобы в результате деформаций плит при изменении температуры исключить натяжение. Других существенных различий по монтажу теплых полов нет.

Видео

Посмотрев это видео, вы узнаете об отличиях нагревательного кабеля от нагревательного мата и получите общие рекомендации по его установке и эксплуатации. Также в ролике рассказывается о плюсах и минусах каждой из систем:

stroysvoimirukami.ru
