Как установить теплый инфракрасный пол – Инфракрасный теплый пол своими руками: укладка и подключение

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: «Как используется инфракрасная пленка для отопления теплым полом».

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: «Как устроен инфракрасный теплый пол – принцип работы и правила монтажа».

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

teplospec.com

Инфракрасный теплый пол — монтаж и укладка напольного покрытия

Несмотря на то что инфракрасный теплый пол – это относительно новый продукт на рынке встроенных обогревательных систем, он уже завоевал популярность у потребителей из-за своей универсальности и легкости монтажа. Обустройство такого пола можно произвести самостоятельно, не переплачивая за услуги специализированным фирмам. Укладку этой разновидности теплых полов можно выполнять практически в любом месте (как в помещении, так и на открытых площадках) и под любой вид покрытия.

Выгода от использования инфракрасных теплых полов

Регулярное повышение цен на все виды энергоносителей вынуждает искать экономичные варианты отопления. Эта проблема затрагивает не только владельцев больших помещений (производственных цехов, гаражей, спортзалов или торговых павильонов), но и хозяев коттеджей и коммунальных квартир.

Обогрев при помощи электричества –  не самый дешевый способ обеспечить комфорт в доме. Но используя ик теплый пол, можно оптимизировать затраты на обогрев.

Экономия видна уже на стадии монтажных работ: простота укладки не требует профессиональных навыков и знаний, а значит –  не нужно платить специалистам. Также нет необходимости в дополнительных материалах для оборудования стяжки, не требуется выполнять какие-то профилактические работы в процессе эксплуатации.

При повреждениях из строя выходит только сегмент, в котором есть нарушения, а система продолжает работать. Ремонт таких полов выполняется быстро, без глобальных вмешательств в конструкцию.

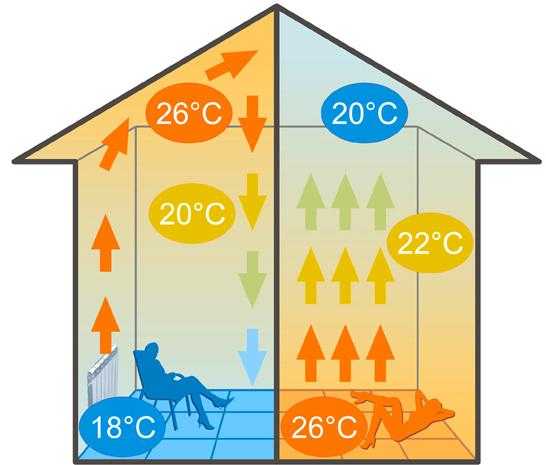

Экономии способствует и тот факт, что теплый пол электрический инфракрасный является принципиально новым устройством для обогрева. При конвекционном способе отопления нагревается в первую очередь воздух, а инфракрасные лучи сразу передают свое тепло близлежащим поверхностям. Во втором случае создается субъективное ощущение того, что температура в помещении выше, чем это есть на самом деле.

Применение этой системы позволяет также обустроить локальный обогрев определенных зон, не отапливая все помещение. Эти возможности ик теплого пола способствуют более экономному расходу электричества.

Пленочные и стержневые модели

Пленочные греющие системы могут быть углеродными или биметаллическими. В первом случае  нагревательные полосы соединяются параллельно и запаиваются в лавсановую пленку. Во втором варианте в качестве основы используется полиуретан, а нагревательный элемент состоит из сплавов на основе меди и алюминия. Наличие пленки защищает конструкцию от электрического пробоя, а также от попадания влаги.

Можно выполнять монтаж инфракрасного теплого пола в любых помещениях. Являясь низкопрофильной системой, он практически не «съедает» высоту комнаты.

Имея малый вес (до 500 гр.), пленочный пол не создает нагрузку на перекрытия. Это позволяет использовать его в старых строениях, которые не подходят для устройства более тяжелых моделей напольного обогрева. Пленку можно располагать не только на горизонтальных поверхностях, но и укладывать на стены и потолок.

Другой разновидностью является стержневой инфракрасный теплый пол, технические характеристики которого позволяют проводить установку как в стяжку, так и в слой клея под керамическую плитку. Систему можно безбоязненно использовать в тех помещениях, где довольно высок процент влажности воздуха.

Во время работы стержневого пола практически не генерируется электромагнитное излучение. Этим он похож на пленочные модели. Отличие заключается в том, что благодаря особой конструкции тепловых элементов, такой пол обладает свойствами саморегуляции и не боится перегрева. На него можно устанавливать тяжелую мебель, а в случае с пленочными полами этого делать не рекомендуется.

Рассмотрим, как устроен стержневой инфракрасный теплый пол: маты из эластичного материала объединяют гибкие стержни и шины, проводящие ток. Для изготовления нагревательных элементов используется композитный материал. Входящий в его состав графит расширяется при увеличении температуры, это приводит к тому, что просвет между его зернами становится больше. Как следствие – уменьшается количество точек соприкосновения, сопротивление растет, а мощность падает.

Рекомендуем к прочтению:

Системы управления полами

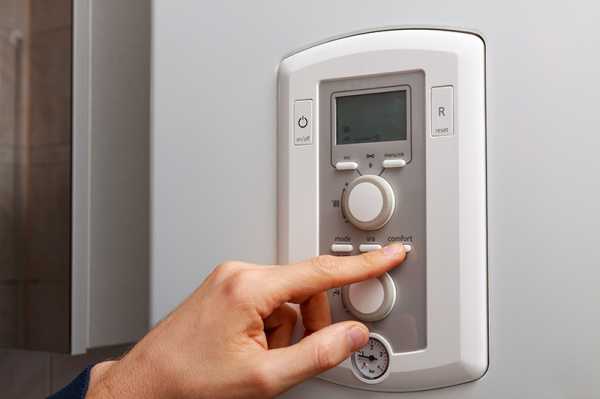

Терморегулятор –  прибор, с помощью которого происходит управление функциями системы отопления. Он включает или выключает питание, а также отслеживает через внутренние и внешние датчики температуру пола и воздуха .

За счет того, что есть возможность запрограммировать режим обогрева, инфракрасные тёплые полы с регулятором потребляют гораздо меньше электроэнергии.

При достижении нужных показателей система отключается, а когда датчики сообщают, что температура упала ниже заданных параметров –  она  снова начинает свою работу.

Терморегуляторы могут быть следующих моделей:

• Электромеханические – самые простые, надежные и дешевые.
• Электронные. Они удобны в управлении, отличаются высокой точностью.
• Программируемые –  дорогостоящие, сложные приборы. Позволяют задавать довольно сложные алгоритмы работы системе отопления.

Для управления отоплением в жилых помещениях – квартирах, коттеджах или загородных домах, лучше использовать именно программируемые модели терморегуляторов. А для  промышленных и технических строений, а также ванных комнат, лоджий и балконов, достаточно простого механического термостата.

Устанавливают терморегулятор для инфракрасного теплого пола обычно в том месте, где это удобно. Чаще всего он располагается на стене. Количество терморегуляторов, а также их мощность зависит от площади подключаемой системы обогрева.

Под какие покрытия лучше использовать инфракрасный пол?

Инновационные обогревательные системы универсальны в плане выбора финишного напольного покрытия. Возможно использование инфракрасного теплого пола под плитку, дерево, ламинат, а также более мягкие материалы – линолеум или ковролин.

Чаще всего напольный обогрев идет в тандеме с керамической плиткой. Во-первых, этот материал обладает высокой теплопроводностью, что повышает эффективность теплого пола. Во-вторых, именно в тех помещениях, где принято использовать плитку – на кухнях, в ванных комнатах, коридорах, чаще всего возникает нужда в дополнительном отоплении.

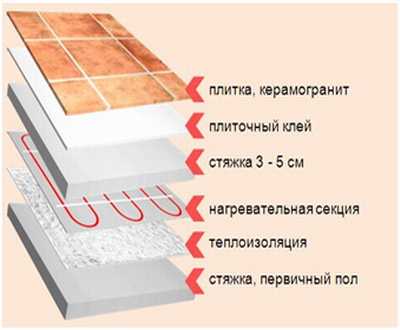

Если вы планируете установить инфракрасный теплый пол под плитку, то отдайте предпочтение стержневым саморегулирующимся моделям. Они подходят для данного вида покрытия как никакая другая разновидность электрических полов. В отличие от пленки, карбоновые маты можно использовать для т. н. мокрого монтажа. Они устанавливаются не только под кафель, но и под керамогранит. Необходимым условием  является использование теплоотражающей подложки, которая значительно повысит эффективность системы.

При монтаже происходит небольшой подъем уровня пола. Для нормальной работы необходимо, чтобы слой клея вместе с толщиной мата составлял около 2 см.

Несоблюдение этого правила приведет к тому, что  укладка инфракрасного теплого пола будет некачественной. В итоге плитка плохо закрепится, а поверхность будет нагреваться неравномерно.

Остальные покрытия не столь требовательны к укладке. Для них подойдут пленочные модели, монтаж которых выполняется без использования клея или стяжки.

Но если вы используете мягкие материалы (ковролин, линолеум), то обязательно уложите поверх нагревательной системы листы фанеры или ДВП.

В отличие от саморегулирующихся матов пленка чувствительна к локальному перегреву, а потому на нее не рекомендуется ставить мебель и тяжелые предметы. При монтаже инфракрасного теплого пола необходимо заранее определиться с тем, где будут находиться предметы интерьера, и в дальнейшем не менять их расположение.

Особенности монтажа ик полов

Если вы приобретаете инфракрасный теплый пол, мощность его рассчитывается с учетом предстоящего режима работы. Система может функционировать круглосуточно либо включаться при необходимости. Понятно, что в первом случае энергопотребление будет значительно выше.

Также принимаем во внимание то, что такой вид обогрева не требует, чтобы конструкция занимала всю площадь помещения, а пленочные модели к тому же не должны располагаться в тех местах, где планируется поставить мебель. Исходя из этого, рассчитываем, сколько метров пленки или стержневых матов нужно купить.

Перед тем как укладывать инфракрасный теплый пол, необходимо подготовить соответствующим образом площадку для работы. Проведите демонтаж старого покрытия и удалите весь строительный мусор, а также пыль. Убедитесь, что поверхность ровная.

Чтобы не тратить энергию на обогрев потолка соседей снизу, нужно также озаботиться обустройством теплоизоляции. Для этой цели подойдут специальные рулонные материалы типа Изолона и т. п. Рекомендуемая толщина полотна под инфракрасные полы – 3 мм. Подобные теплоизоляторы очень эффективны. Наличие отражающей поверхности на одной из сторон материала позволит направить все тепло вверх, непосредственно на половое покрытие. Кроме того, данный материал имеет структуру, препятствующую впитыванию воды, и может быть использован как гидроизолятор.

Если монтируется инфракрасный теплый пол под плитку, то в изолирующем материале проделывают специальные отверстия, которые располагаются между нагревательными сегментами (это касается стержневых моделей). Они необходимы для того, чтобы осуществить связку нижней стяжки или бетона с плиточным клеем. В итоге вы получите монолитную, прочную конструкцию.

Если под плитку планируется укладывать пленочный пол, то кроме теплоизоляции рекомендуется использовать еще и стекломагнезивные листы.

Этот отделочный материал является удачной альтернативой традиционному гипсокартону. Он придаст конструкции необходимую жесткость и защитит пленку от механических воздействий.

Для тех, кто хочет попробовать самостоятельно обустроить  инфракрасный теплый пол –  видео; монтаж пленочного пола на нем показан поэтапно, с учетом всех технических тонкостей.

Не обязательно самому оборудовать инфракрасный теплый пол; монтаж, цена на который зависит от используемого покрытия и степени подготовленности поверхности, можно заказать в строительной компании или специализированной фирме. Предложений на рынке услуг такого рода довольно много, что дает возможность подобрать подходящий по бюджету вариант. Подробнее о том, какой инфракрасный теплый пол лучше.

centro-pol.ru

Инфракрасный теплый пол: устройство, инструкция по монтажу

Полы с подогревом для дома все прочнее входят в повседневную жизнь и сегодня уже не являются диковинкой. Конструкции таких устройств различны. Популярны водяные исполнения, виды с различными электронагревателями, работающие по различным принципам.

Одним из последних принципиальных решений устройства является инфракрасный теплый пол. При его применении нагрев происходит под воздействием излучения определенных частот, находящихся в невидимой части спектра.

Содержание статьи:

Устройство и область применения инфракрасного теплого пола

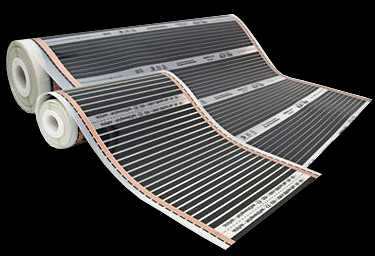

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

• Равномерность прогрева.
• Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
• Исключается переохлаждение или перегрев системы отопления и помещения.
• Уменьшается запыленность атмосферы.
• Нет необходимости в эксплуатационном обслуживании.
• Не происходит перегорания кислорода воздуха.
• Нагреватели не влияют на влажность в помещении.
• Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Укладка плитки после этого производится по стандартной технологии.

Индукционный теплый пол в ванной комнате

Если планируется укладка пленочный индукционный нагреватель в ванной комнате, то ее следует выполнять по приведенному выше варианту 1. При этом нужно уделить особое внимание гидроизоляции пола. Возможно, имеет смысл устроить двойную защиту, используя, кроме пленки, нанесение слоя битумной мастики. При постоянной влажности в помещении всегда существует риск поражения электротоком. Также нужно установить двойную защиту на все элементы электросхемы, как силовой части, так и управляющей.

Расход электроэнергии на инфракрасный теплый пол

Использование теплого пола в качестве основного источника отопления помещений практически не применяется. Комфортная температура покрытия составляет порядка 23 градусов, более высокая – некомфортна.

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж теплого пола своими руками

Устройство надежного перекрытия с теплым полом предусматривает решения ряда взаимосвязанных задач, таких, как:

1. Минимизация потерь тепла в процессе работы нагревательного устройства. Одно из направлений – возможные потери на плите перекрытия. Греть плиту, являющуюся потолком подвала не просто бессмысленно, но и вредно. Подвал требует собственного температурно – влажностного режима.
2. Компенсация разницы температурных расширений стен и плит перекрытия, поскольку влияние температуры на наружные поверхности и внутренние элементы конструкции различно.
3. Шумоизоляция межэтажного перекрытия.
4. Обмазочная гидроизоляция и пароизоляция пола с целью установления оптимального температурно – влажностного режима в помещениях дома.

Перечисленные основные задачи позволяют решать задачу не просто комфортного проживания, но и оптимизации расходов для его обеспечения.

Устройство опорного основания

Для решения поставленных задач необходимо выполнить следующие работы:

• Проинспектировать состояние плит перекрытия с целью устранения трещин, выбоин и других дефектов. Обнаруженные недостатки устранить цементным раствором. Поверхность очистить от мусора и пыли.
• По периметру примыкания стен и перекрытия наклеить на стены демпферную ленту толщиной 8 – 10 мм. Она должна на небольшое расстояние выше уровня будущего финишного покрытия пола в помещении.
• Устроить паровую защиту из полиэтиленовой пленки толщиной 200 микрон, настилая ее поверх плиты перекрытия. Края пленки завернуть на стены. При использовании нескольких кусков, швы между ними выполнить с нахлестом в 15 см. Швы между отдельными кусками проклеить строительным скотчем.
• Уложить арматуру на расстоянии 5 см от плит перекрытия. В качестве армирующего материала можно использовать дорожную сетку с ячеей 50 х 50 или 100 х 100мм или уложить прутки, скрепив их вязальной проволокой. Расстояние от плит до сетки нужно устроить при помощи «стульчиков» из металла или кирпича (подойдет и битый). Деревянные подкладки использовать нежелательно, они быстро сгниют, образуя пустоты в стяжке.

• Установить «маяки» по планируемой толщине стяжки
• Приготовить бетонный раствор марки М300. Количество раствора лучше сделать одним замесом, но при обширном помещении допускается несколько. При этом нужно строго придерживаться рецептуры. Общий объем раствора можно рассчитать, умножив площадь пола на планируемую толщину стяжки.
• Укладку раствора нужно начинать с дальнего угла, разравнивая бетон правилом по уровню «маяков».
• По окончании укладки нужно дать бетону затвердеть, удалить маяки, заделать места их размещения раствором. Затем, по истечении 3х- дней и произвести затирку поверхности для окончательного выравнивания.

Стяжку нужно выдержать до полного отвердения в течение 28 суток. При этом ее поверхность нужно укрыть пленкой, а в жаркое время года поливать водой 1 – 2 раза в сутки. По готовности стяжки нужно тщательно очистить поверхность и убрать пыль.

Для ускорения работ можно применить полусухую или сухую стяжку, тогда время выполнения работ заметно сократится.

Устройство тепловой защиты

Чтобы избежать потерь тепла через стяжку и плиту перекрытия. При подготовке поверхности под ламинат для теплоизоляции можно применить плиты из пористых материалов типа пенопласта толщиной порядка 10 мм. Отдельные карты уложить плотно по стяжке, стыки проклеить скотчем.

Аналогично устраивается стяжка под линолеум.

Определить место расположения пульта управления работой теплого пола, выполнить штробу в полу и стене. Разместить в ней гибкий шланг для размещения проводов системы контроля и силовой схемы подключения.

Если в качестве нагревателя будет использована инфракрасная пленка, в теплоизоляции нет необходимости. Вместо нее нужно проложить слой фольгированной ПЭТ – пленки, которая будет служить отражателем ИК —  излучения в направлении стяжки.

Поверх теплоизоляции нужно настелить полиэтиленовую пленку таким же образом, как это делалось под стяжкой.

Укладка нагревателей

Выполняя эту работу нужно придерживаться следующих правил:

1. Расстояние от края пленки нагревателей до стены должно быть не менее 20 см.
2. Пленку нельзя укладывать в месте расположения тяжелой корпусной мебели и мощных электроприборов (камин).
3. После размотки и укладки рулоны следует закрепить к основанию строительным скотчем.
4. Разрезка пленки по диагонали не производится – это приведет к ее порче.
5. Расстояние между полосами пленки должно быть в пределах 0,5 – 1,0 мм.
6. Для эффективного обогрева пола в помещении обогреватели должны закрывать не менее 70 % площади.
7. Перегибы нагревательных элементов недопустимы.

Разместив нагреватели пленочного пола, можно начинать монтаж электросхемы.

Монтаж обогревателей

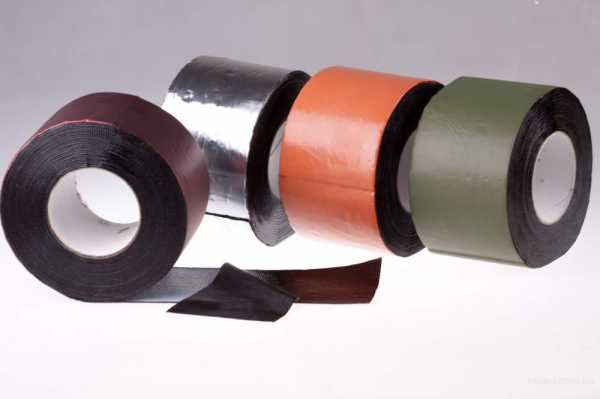

Токопроводящие шины в местах разреза тщательно изолировать битумной изоляцией из комплекта поставки теплого пола.

В местах соединения проводники нужно зачистить ножом, соединить клеммами (из комплекта) и надежно зажать плоскогубцами. Место соединения изолировать битумной изоляцией.

Для сборки силовой схемы использовать провод в двойной изоляции сечением не менее 1,5 квадрата.

Установить терморегулятор на место его размещения, подключить к щитку через отдельный автомат.

Подключить термодатчик к проводам и завести его в гофротрубу, расположенную в стяжке, подключить к цепи управления  терморегулятором.

Произвести пробный запуск системы теплого пола, убедиться, что работают все нагреватели.

Установка финишного покрытия

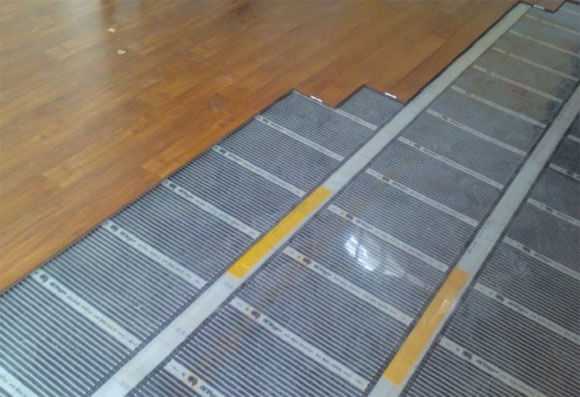

Поверх тепловых матов укладывается подложка из полиэтиленовой пленки, также с напуском на стену. Какие либо теплоизолирующие подкладки поверх нагревателей не применяются, поскольку при этом может быть нарушен теплообмен с финишным покрытием. Технология установки плитки поверх ИК – нагревателей описана выше.

Уточнить по поводу подложки под ламинат можно в соответствующей статье. Как стелить ламинат — читайте по ссылке.

А финальным аккордом во всей работе будет подрезка демпферной ленты по уровню пола и установка плинтусов.

Как выбрать линолеум в квартиру для теплого пола, читайте в соответствующей статье нашего сайта.

Отзывы пользователей

Приведем некоторые отзывы:

Июль 2014.

Внимание! Очень опасно!

Почти сгорели. Появился запах. Вскрыли – пол прогорел. Как учили: пленка, ламинат, пленка, линолеум. Ответ от kofevarkа: Видно плохо учили, 1 – не работает терморегулятор. Напутают, а потом негативят.

VITAMIN 852, август 2014

Скажу, что теплый ИК – это не только комфорт, но и экономия электроэнергии. Сделали с мужем лоджию и очень довольны.

Полезная статья? Добавьте к себе в закладки!

po-polu.ru

Как установить инфракрасный теплый пол? Советы по монтажу

Наука не стоит на месте. Новые, нетрадиционные системы отопления получают все большее распространение с каждым днем. Они позволяют снизить потребление электричества, что положительно сказывается на бюджете. К новаторским системам отопления относится и инфракрасный теплый пол. ИК полы делают дом более теплым и уютным. Мы расскажем о том, как самостоятельно установить инфракрасный пол у себя дома.

_{Теплый пол это комфорт в доме}

Что такое инфракрасный пленочный пол?

Теплый инфракрасный пол — это термостойкая полиэтиленовая пленка, в эту пленку упакованы полосы пасты из карбона. Паста соединяется между собой шинами из меди, впаянными в пленку.
Всю конструкцию в сборке называют термопленкой инфракрасной (ИК). Принцип действия ИК пола прост — по шинам подается ток с определенной частотой и силой, и карбон начинает излучать ИК излучение. Это излучение не вызывает нагревание окружающего воздуха, как это делают традиционные радиаторы и обычные нагреватели. Излучение нагревает только предметы, такие как пол, стены, мебель, потолок.

_{Система инфракрасного пола}

ИК излучение и электромагнитное излучение — разные вещи. Длина волны ИК излучения составляет 5-20 мкм. Это уровень, безопасный для человека. Система ИК обогрева является экологически чистой и не имеет побочных эффектов.

Технические характеристики ИК пола:

• доля ИК лучей в излучающем спектре – 95%;
• питание -220В / 50Гц;
• температура плавления пленки – 130 градусов;
• ширина пленки — 50 см;
• максимальная длина термопленки — 8 м;
• потребляемая мощность — 45-67 Вт/м.ч на 1 кв.м.

Расход электроэнергии теплого ИК пола зависит от режима эксплуатации и площади поверхности. В наше время на рынке представлены различные варианты теплых ИК полов, но все они имеют примерно одинаковые технические характеристики.

С каким покрытием сочетается термопленка?

Термопленка имеет толщину 0,4 мм, это позволяет ее использовать для различных покрытий и поверхностей — ламинат, плитка, линолеум, паркет, ковролин и т.д. Кроме того, термопленку можно установить на стену и потолок. Обогрев в этом случае будет производиться по всему объему помещения.

В зависимости от покрытия установка теплого ИК пола имеет свои особенности. Например, при установке под линолеум или ковролин между пленкой и покрытием нужно уложить фанеру. При установке под ламинат можно обойтись только гидроизоляционной пленкой, а в случае кафельного покрытия пленка укладывается на песчано-цементую стяжку и сверху покрывается плиточным клеем.

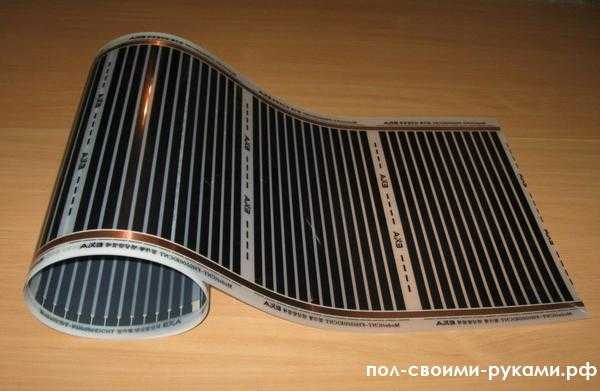

_{Термопленка}

Как установить ИК пол под ламинат?

Необходимо запомнить два важных правила:

1. Расположение ИК пленки нужно выбрать правильно.
2. ИК пленку нужно размещать на площади, над которой не будет крупных бытовых приборов и мебели, иначе она перегреется.
3. Площадь, занимаемая тепловой пленкой, должна составлять 70% от площади помещения.
4. Обогрев будет эффективным только в случае, когда пленка занимает большую часть пола.

Вооружившись этими правилами, можно начать подготовку к установке теплого ИК пола.

Начертите план помещения. Отметьте на нем места расположения мебели и тепловой пленки.

Перед укладкой пленки поверхность пола нужно выровнять. Бетонная стяжка должна быть без перепадов. Допустимо не более 1 мм спада на каждые 2 метра.

_{Выровненное стяжкой основание}


Укладка теплоизоляционного слоя. Для того, чтобы тепло от ИК пленки не уходило к соседям, перед установкой теплого пола на бетонную стяжку нужно уложить слой теплоизоляции. Это может быть вспененный полипропилен, имеющий толщину 3-4 мм, обязательно с фольгированным покрытием на одной из сторон.
Укладывать полосы термоизоляционного покрытия нужно стык в стык и скреплять термоизоляционным скотчем. По периметру помещения полосы нужно аккуратно подрезать.

_{Укладка теплоизолятора}

Укладка ИК пленки. Полосы тепловой ИК пленки нужно отмерить, отрезать и уложить в соответствии с намеченным на бумаге планом.
При этом учтите, что:

• Во-первых, разрезать термопленку можно лишь в обозначенных на ней местах. Обозначением обычно является пунктирная линия с изображением ножниц, а линии для разрезов расположены через каждые 18 см. Если порезать термопленку неправильно, она будет испорчена и непригодна к применению.
• Во-вторых, расстояние от стен до термопленки должно быть не менее 10 см.
• В-третьих, нельзя сгибать термопленку под углом 90 градусов и более. В противном случае она сломается.

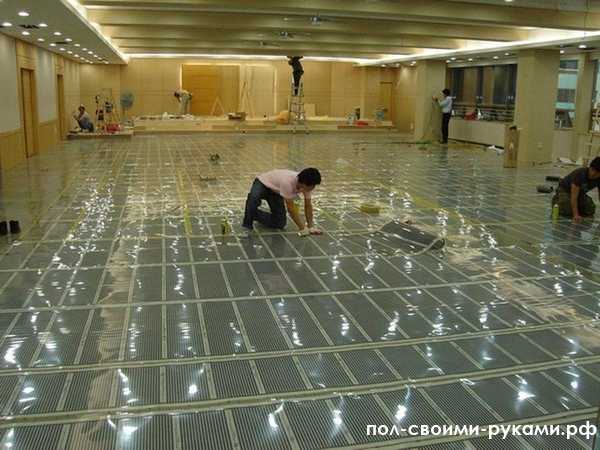

_{Укладка пленки}

Укладывать тепловую ИК пленку нужно полосами на подложку, одна возле другой. При этом зазор между полосами должен составлять от 5 мм до 1 см.

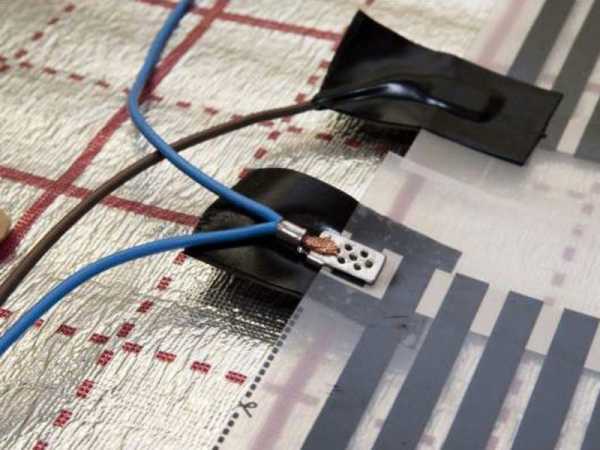

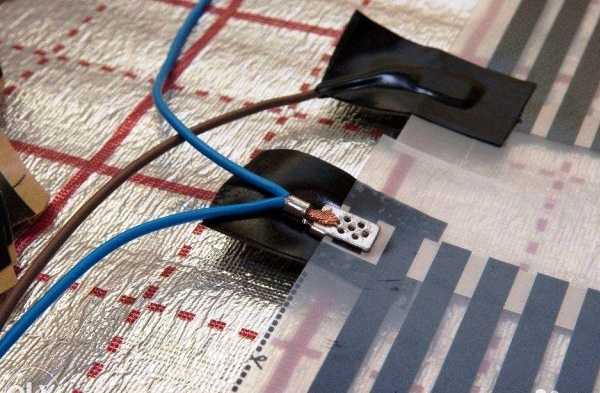

Места, в которых были разрезаны токопроводящие шины, нужно изолировать при помощи полосок битумной изоляции. Эти полоски поставляются вместе с термопленкой в одном комплекте.
Для того, чтобы смонтировать контакт, нужно вставить его посередине торца и плотно прижать плоскогубцами.
Токоведущие провода нужно зачистить на 0,5-1 см с помощью острого ножа и зажать их плоскогубцами в клемме контакта. После этих действий возьмите лоскут битумной изоляции и заизолируйте весь контакт.

Подключение ИК пола. Подключение нужно выполнять параллельно медными многожильными проводами, сечение которых должно быть не меньше 1,5 кв.мм.
Для правильной работы автоматического терморегулятора, нужно установить термодатчик. Нужно на расстоянии 25 см от стены выполнить перфоратором шторбу глубиной 2 см. В эту шторбу под нагревательную пленку нужно уложить термодатчик. Учтите, что датчик нужно укладывать на подложку теплоизоляции, иначе его показания не будут точными.

_{Подключение ИК-пола к терморегулятору}

Завершающим шагом установки ИК пола является установка и подключение терморегулятора.
Проверка работоспособности теплого ИК пола. По завершении установки работоспособность всех элементов нужно проверить. Для этого включите теплый пол и проверьте, что все термопленки нагреваются.

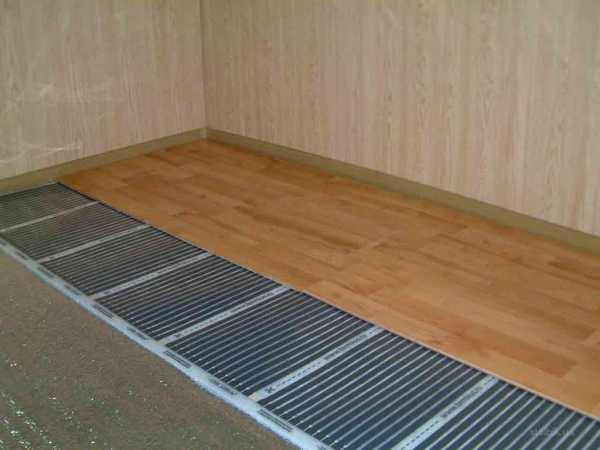

Укладка напольного покрытия. После проверки работоспособности нагревательных элементов можно приступить к укладке ламината. Видео об установке инфракрасного теплого пола находится ниже.


www.xn——8kcg4aacodneodjyj5b.xn--p1ai

Как установить инфракрасные теплые полы на даче – особенности монтажа

Как установить инфракрасные теплые полы на даче – особенности монтажа

Что может повлиять на выбор инфракрасной системы для подогрева пола в дачном доме? Отсутствие доступа к газу, промерзание полов, возможность укладки пленки под любое половое покрытие и другие плюсовые стороны. Существенной экономии затрат можно добиться при самостоятельном выполнении монтажных работ, если знать все особенности этого процесса.

Содержание

1

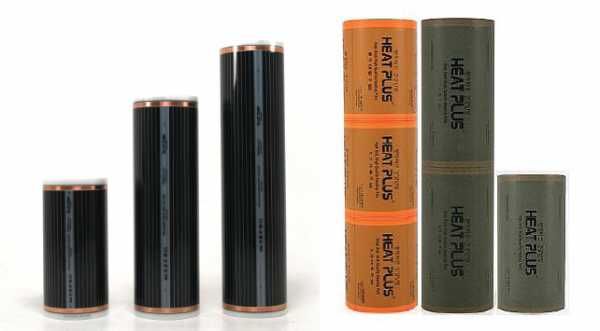

На выбор пленочного материала влияют его характеристики, выраженные:

1. Максимальным потреблением электроэнергии на один квадрат (от 40 до 60 Вт за час).
2. Шириной полотна (обычно 50 см или 100 см) и длиной полосы (от 1 до 8 метров). Как правило, раскройка полотна проводится с учетом отмеченных для этой цели полос (обычно их шаг равен 250 мм).
3. Необходимой сетевой мощностью в 220 вт.
4. Волновой длиной в диапазоне от 5 до 20 мкм. Чем больше данный показатель, чем больше площадь прогрева.

Предмонтажный период характеризуется двумя просчетами:

• Самого материала.
• Расхода электрической энергии.

Экономия достигается за счет приобретения управляемой ИК-системы.

2

Стандартная комплектация ИК-пола состоит из:

• Пленочных нагревательных элементов.
• Клемм и кабеля.
• Специального изоляционного материала. Обычно используют битумную ленту.
• Термодатчиков с наличием кабеля – элементов, контролирующих уровень нагрева.
• Блока управления – терморегулятора. Блок может быть электромеханического или электронного типа с различным дизайном и системой индикации. Однако система соединения с электросетью, нагревательными элементами и термодатчиком одинаковая.

Чем еще следует запастись:

• Фольгированной подложкой для отражения ИК-излучения от бетонного основания пола. Рекомендуемая толщина от 0,3 см.
• Скотчем (двухсторонним и обычным). С его помощью соединяют полотна.

3

По сути, на этом этапе продумывается весь монтаж в деталях, включая подключение к блоку управления. На самом деле подробным планом занимаются до приобретения системы теплого пола.

Какими же принципами руководствуются, составляя графическую схему:

1. Полноценный прогрев обеспечивает ИК-пленка, покрывающая 65% пола от его площади.
2. Ориентиром для раскатывания рулонных обогревательных элементов служит длинная сторона помещения, то есть пленка раскатывается вдоль длинной стены. В этом случае контактные соединения уменьшаются – сокращается их число.
3. На материале линии для осуществления пленочной резки отмечены специальным графическим знаком. Как правило, в виде ножниц.
4. Укладка нагревательных элементов внахлест запрещена. Величина межлистового интервала от 5 см.

Важно продумать кабельную коммутацию, в этом аспекте учитывается:

• Правильное терморегуляторное месторасположение. Управляющий блок поднимается относительно пола на уровень 50 см. Необходимо предусмотреть удобство выполнения кабельной подводки (питание 220 в) и проводов, отходящих от пленки.
• Просчитывают величину суммарной мощности ИК-пола. При высоком значении прямое подключение к бытовой розетке исключается. Потребуется прокладка отдельной линии с автоматом. Добавление защитного устройства УЗО повысит безопасность системы.
• Многие терморегуляторные модели совместимы со стандартным розеточным гнездом. При подводке кабеля в стене проделывается штроб (2 х2 см) с последующей укладкой гофрированный трубы (диаметром 1,6 см). В нее и убираются провода. Хотя в дачном варианте применяется закрепление пластмассового кабель-канала на стене.

• При подключении контактов (фазы и нуля) чаще пользуются схемой, предусматривающей одностороннее кабельное соединение, то есть к одной стороне ИК-пленки. Возможен и другой вариант – подключение к противоположным сторонам обогревателей. Его применяют при сложной конфигурации комнаты (в иных ситуациях). Этот способ требует особого внимания, главное, выполнить коммутирование обоих контактов на разные шины, иначе короткого замыкания не избежать
• Определенное место требуется и термодатчику. Это центр применительно к пленочной ширине, удаленность от стены от 50 см. Желательно выбрать в комнате самое холодное место, хотя штатный кабель (его длина) зачастую ограничивает такую возможность. К слову, наращивание провода недопустимо.

Теперь понятно, почему готовая схема даст четкое представление о количестве материала?

4

Непременным условием установки инфракрасных нагревательных элементов является ровность пола. Не будем подробно останавливаться на подготовке базовой поверхности. Об этом упоминается в других статьях.

Итак, если пол ровный то, как действовать дальше:

• Основа очищается тщательным образом. К твердым фрагментам мусора и пыли особое внимание. Они способны нанести вред не только подложке, но и пленке.
• На пол укладывается подложка фольгированного вида по технологии встык.
• Затем выполняется ее фиксация к полу скотчем двухстороннего типа с последующей склейкой соседних листов клейкой лентой.

5

Чтоб не нарушить целостность нагревательных устройств при раскрое рулонного полотна важна аккуратность. Любое нарушение излучающей полосы или токоведущего сегмента всегда сопровождается заменой пленочного фрагмента.

Перечень пошаговых действий:

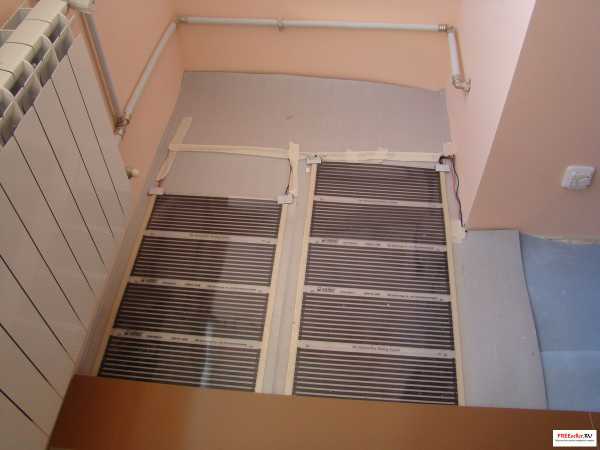

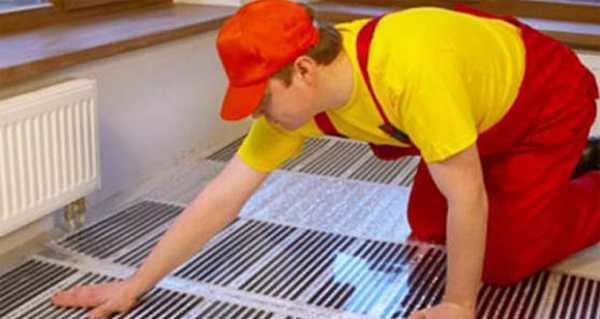

1. Укладка пленки выполняется согласно составленной схеме, блестящей стороной шин вниз с обязательной фиксацией полотен. В качестве закрепляющего материала скотч.
2. На уложенных элементах битумной лентой изолируются места разрезов на шинах, не предназначенных для дальнейшего кабельного подключения. Заклеивается верх и низ контакта с дальнейшим обжиманием.

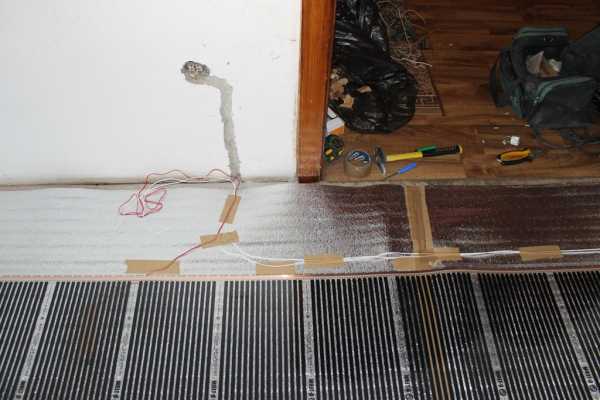

3. Под определенным полотном запланирован монтаж датчика (сверяемся со схемой). Поэтому его укладке предшествует вырез паза для термодатчика и канала для кабельного монтажа. Есть ряд условий, касающихся расположения корпуса датчика: выбирается излучающая черная карбоновая полоса и примерный центр полотна. Необходима фиксация корпуса посредством битумной ленты. Уложенный датчик и выведенный от него кабель – своеобразный сигнал к укладке и фиксации пленочного элемента.
4. Затем устанавливаются клеммы, как правило, у них клипсообразное исполнение. Верхнюю пластину направляют в спец. разрез контактного типа, местом второго лепестка является низ пленки. С помощью плоскогубцев производится, обжим клипсы для должного контакта с посеребренной частью шины. Возможны иные варианты клеммных соединений. Эти нюансы прописываются в инструкции для монтажа системы, включая приемы крепления.

5. Наступает черед кабельной укладки (опять сверяемся с планом). Выполняется зачистка концов проводов (1 см). Далее они вставляются в клемму. Процедуру завершает ее обжим.
6. Контактные группы изолируются битумной лентой. Обеспечивается надежное закрытие металлических частей с дальнейшим обжатием до получения герметичной «капсулы», чтобы исключить проникновение влаги к клеммному узлу.
7. Кабель укладывается в подготовленные пазы и закрепляется лентой на клеевой основе.

6

Итогом укладочного процесса является схождение всех проводов к одному месту – к терморегулятору.

Каков же порядок действий:

• Провода подключаются к блоку управления (точнее к его разъемам). Важно руководствоваться технической документацией, содержащей соответствующие указания о фазе, нуле, заземлении, а также информацию о нагрузках и термодатчике.
• Подключенные провода следует спрятать в подготовленном канале.
• Далее выполняется крепление терморегулятора на предусмотренном месте.
• Обязательна тщательная проверка мест соединения элементов.
• Затем наступает черед пробного запуска системы.
• При нормальном течении рабочего режима, можно отключать питание и приступать к укладке финишного покрытия.

К сведению:

• При монтаже мягких покрытий (ковролина или линолеума) потребуется укладка дополнительного слоя ДВП поверх ИК-пленки. Это обеспечит безопасное функционирование пленочного обогревателя и его дополнительную защиту.
• Что может предшествовать укладке декоративного материала? Обычная пленка. Нагревательные элементы накрывают полиэтиленом (достаточно толщины 200 мкм), чтоб обезопасить инфракрасную прослойку пола от проникновения влаги. В этом случае полосы стелются с нахлестами до 20 см и делается их герметизация посредством скотча.

Несколько слов об особенностях включения системы после монтажа финишного покрытия (особенно ламинированного или линолеума). Доводить температуру до расчетного эксплуатационного значения следует постепенно. Сначала задается показатель на уровне 15 ºС, далее прибавляется по 5-6 ºС. Таким образом, происходит постепенная адаптация покрытия. Кроме того, экспериментальным путем устанавливается оптимальная температура рабочего режима инфракрасного пола.

Видео сюжет расскажет о «подводных камнях» при монтаже пленочного инфракрасного пола

Равиль Салихов

КОММЕНТАРИИ: (0)

www.remonto5.ru
