Как устроен теплый электрический пол – Электрический тёплый пол своими руками: устройство, схема, технология укладки

Как сделать электрическии теплыи пол своими руками: правила монтажа систем

Не так давно появившиеся системы теплого пола завоевывают все большую популярность. Производя ремонт в ванной комнате, кухне, туалете или прихожей, их укладывают под кафельную плитку, чтобы в итоге получить не леденящее босые ступни покрытие, а теплый пол. И это далеко не полный перечень тех мест, куда устанавливают такой вид обогрева. Его монтируют везде, где необходимо сделать пол хоть немного теплее (в том числе и в детской, и в спальне, и на лоджии с балконом).

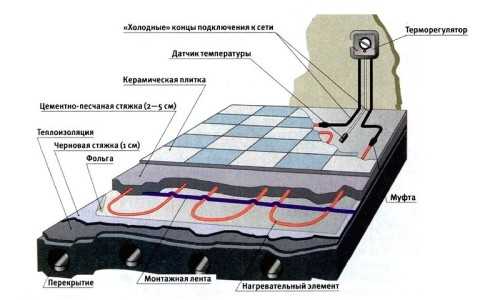

Устройство теплого пола.

Поэтому важной задачей на начальном этапе является точно определиться с тем, какую роль будет выполнять такой источник тепла: полноценный обогрев помещения или дополнительный.

Основной составляющей электрической системы обогрева пола выступает кабель, преобразующий энергию электричества в тепло. Основным показателем считается удельное тепловыделение. Ошибкой будет полагать, что лучше приобретать кабель с максимальной этой величиной, поскольку при максимальном удельном тепловыделении кабель может не нагревать половую поверхность (бетонную стяжку) на всю мощность, когда ее толщина незначительна. Вследствие чего возможен перегрев изоляции теплоносителя, затем короткое замыкание и выход из строя кабеля, что предполагает проведение дорогостоящего ремонта, включающего демонтаж бетонной поверхности.

Кабельный теплый пол может быть вмонтирован в специальную сетку, это облегчает его укладку.

Безопасность и простота укладки предоставляют отличную возможность, чтобы обустроить электрический теплый пол своими руками. И в качестве приятной награды за все приложенные старания будет комфортная поверхность пола и, хоть и небольшая, но все же экономия семейного бюджета.

Большинство, решив обустроить теплый пол своими руками, планируют данную операцию как один из заключительных этапов ремонтных работ, осуществляя прежде выравнивание поверхностей стен и оштукатуривание. Но это решение в корне не верно, поскольку пол своими руками, работающий на основе электрических кабелей, требует прокладывания отдельной линии электропроводки. Необходимость прокладывания последней возникает перед началом стеновых и даже потолочных работ. Одновременно на стену монтируют блок управления теплым электрическим полом.

Существуют разные варианты монтажа теплого пола: без теплоизолирующего слоя и с ним. Способы крепления также различны: на металлическую сетку либо на монтажную ленту. Да и системы теплого пола бывают наподобие нагревательного кабеля или в виде специального коврика, в котором кабель упакован сеткой с уже заложенным шагом монтажа. Такой теплый пол именуют еще кабельный.

Делаем ровный пол своими руками

Выравнивание пола производится по установленным маякам.

В том случае когда теплый пол принимает на себя роль основного обогрева, тогда в обязательном порядке подкладывают слой теплоизоляции. В качестве такового лучше всего применять пенополистирольные плиты (плотность 35). Их толщина будет определяться тем, что непосредственно располагается под половой плитой.

Если утепляют полы в квартире выше, чем на первом этаже, то слой подбирают в 20 мм, для полов квартир первой этажности с отапливаемым под ними подвальным помещением толщина утеплителя составит 30 мм. Для полов на лоджиях, балконах, с неотапливаемыми под ними подвалами на первом этаже толщину слоя предусматривают не менее 50 мм. А там, где бетонная поверхность помещается прямиком на поверхности земли, 100 мм.

Укладывание слоя изоляции производят посредством специальных клеев либо дюбелей (это осуществляют на следующем этапе монтажа, когда закрепляют сетку). Поверхность пола должна обладать ровностью, не иметь видимых перекосов, углублений и больших трещин. Если что-то на половой поверхности обнаруживают из перечисленного, то:

• выполняют стяжку, если имеются значительные перекосы поверхности, пол выравнивают;
• отдельные изъяны заделывают раствором цемента.

Виды укладки кабеля для теплого пола.

Перед укладыванием теплоизолятора поверхность грунтуют, благодаря чему исключается развитие плесени. А приклеивание повышает степень адгезии материалов.

Пенополистирольные плиты приклеивают либо крепят посредством дюбелей в нескольких местах. На всей поверхности фиксируют штукатурную сетку за счет пластиковых клипс либо дюбелей с шайбами, длина которых равняется двойному слою теплоизолятора. Такой крепеж обеспечит дополнительную фиксацию плит к поверхности пола.

Вернуться к оглавлению

Рассчитываем длину кабеля и шаг укладки

Покрытая кабелем поверхность должна составить порядка 80% от общей площади комнаты. На один метр квадратный закладывают мощность (для основного вида обогрева) порядка 180-200 Вт на кв.м. До укладывания выполняют проверку сопротивления кабельной секции, которое в каждую из сторон допустимо не более 10% от значения, отмеченного в техпаспорте. Укладку кабеля не выполняют там, где стоят бытовые приборы, не имеющие ножек крупногабаритные предметы мебели. Предусматривают зазор между кабелем и стеной в пределах 5-7 см.

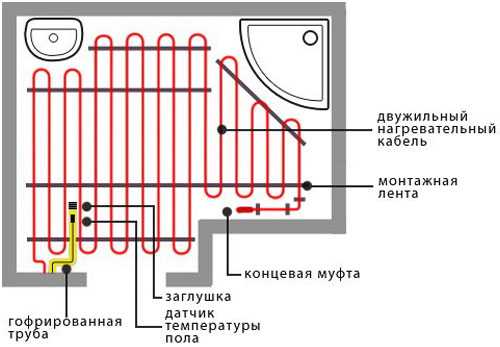

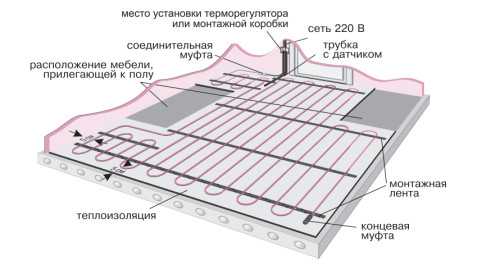

Схема укладки кабеля с размерами.

Выясняют такой нюанс: на каком расстоянии между собой возможно прокладывание кабелей? Поскольку игнорирование данного показателя влечет перегрев со всеми отягчающими последствиями.

Подсчет шага для укладывания кабеля выполняют так. Выясняют площадь обогрева, поскольку эту величину по формуле нужно умножить на 100 и поделить на длину кабеля.

Не лишним будет знать, что секция двужильного кабеля располагает соединением с проводом нагревания только с одного конца, тогда как одножильный кабель — с обеих.

Вернуться к оглавлению

Выполняем подготовительные работы

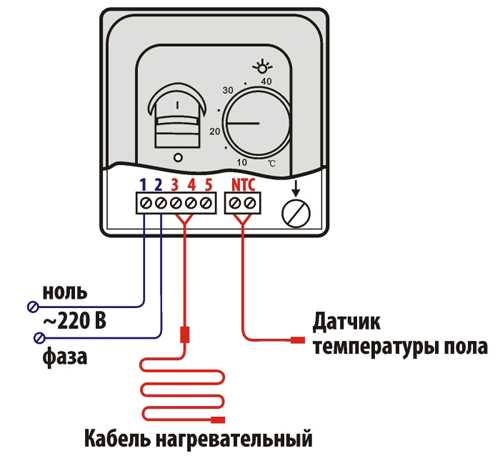

До момента монтажа терморегулятора определяются с местом в стене для его установки и после этого прорезают углубление и штробят до пола. По месту посредством алебастра укрепляют монтажную коробку под терморегулятор. Из нее выходит трубка гофрированная. Последнюю кладут в проштробленное углубление и заделывают алебастром. Окончание трубки на 40 см заводят в обогревательную область. И располагают там так, чтобы в центре промеж витков кабеля расположился термодатчик. Контролируют, чтобы труба не образовывала крутых изгибов. Под ее окончание (в месте расположения датчика) подкладывают материал в целях возвышенности и расположения датчика прямо под полом, чтобы он температуру фиксировал правильно. Окончание трубки прочно закрывают изолентой, дабы исключить попадание в нее раствора при изготовлении стяжки.

Вернуться к оглавлению

Укладываем теплый пол своими руками

Порядок выполнения работ при укладке теплого пола.

Кабель укладывают зигзагообразно, предусматривая подсчитанный шаг. К металлической сетке крепят его посредством пластиковых стяжек минимальной длины.

По окончании укладывания контролируют и фиксируют сопротивление кабеля, рисуют план размещения витков, подключают и наблюдают за работоспособностью системы. Затем все выключают и убирают терморегулятор до окончательного завершения всех отделочных процедур.

Вернуться к оглавлению

Заливаем стяжку пола

Стяжку укладывают, используя раствор песка с цементом в соотношении 3/1 с включением специальных пластификаторов либо готовые стяжечные смеси.

Толщина заливки должна составить не менее 3-4 см. Допустимо добавлять в раствор фиброволокно. После того как стяжка высохнет, укладывают напольную кафельную плитку, задействуя особый состав клея для теплого пола. Абсолютная готовность поверхности к эксплуатации бывает по прошествии 28 дней. На протяжении данного периода систему обогрева пола подключать к электричеству запрещено.

Стяжка теплого пола должна быть не менее 3-4 см.

Когда монтаж таких систем обогрева выполняют в обособленных помещениях, требования к самостоятельному устройству электрического теплого пола намного упрощены. Не является обязательным условием теплоизоляция поверхности. Потому крепление витков провода производят монтажной лентой непосредственно к основе. Допустимо закладывать мощность чуть меньше 120-180 Вт на кв.м. Окончания провода, попадающие под базовые нагревательные элементы, в целях предупреждения перегрева поверх закрывают пробковой тонкой изоляцией (2-3 мм). Фиксировать витки провода к лепесткам монтажной ленты значительно легче. Но следует проконтролировать, если кабельные витки располагаются перпендикулярно согласно соединительным плитным швам, их укладку целесообразно выполнять полумесяцем с некоторым запасом. Тогда в случае деформирования плит при перепадах температур удастся избежать натяжения. Прочих значительных отличий в монтаже теплых систем обогрева пола не имеется.

Описанные здесь правила монтажа систем теплых электрических полов и вся последовательность действий при этом помогут успешно выполнить самостоятельную укладку кабеля домашнему мастеру, который впервые сталкивается с подобной процедурой.

Если следовать всем советам, теплый пол в квартире прослужит долго, не требуя ремонта и замены.

moyagostinaya.ru

Электрический теплый пол: правила установки

Еще недавно электрический теплый пол оставался привилегией состоятельных людей, но с тех пор все изменилось.  На сегодняшний день рынок наполнился множеством предложений в разновидности теплых полов по доступным ценам. Теперь систему теплый пол может установить любой желающий.

Но будьте внимательны, на ряду с тем, что электрические полы дают много преимуществ, использование такой системы может стоить очень дорого, иметься в виду,  в денежном эквиваленте потраченные за услуги электроэнергии.

Основные правила для электрического теплого пола

• Для эффективного отопления электричеством, необходимо иметь жилое помещение с хорошей теплоизоляцией.
• Программное управление позволяет регулировать отопление. Нужно только задать на панели прибора, параметры рабочего режима. Программатор позволяет существенно экономить электроэнергию.
• Требуется обязательная установка УЗО (Устройство защитного отключения), устройство используется для защиты человека от поражения электрическим током.
• Перепады температуры могут деформировать напольное покрытие. Во время укладки ламината, необходимо оставлять тепловые зазоры, то есть, кромки пола не должны плотно прилегать к стенам, а плинтус нельзя пришивать к полу, чтобы пол под воздействием теплового расширения мог свободно “ездить “ и при этом оставаться ровным.

Где устанавливают электрический теплый пол?

Теплый электрический пол устанавливают чаще всего на 1 этаже, как в коттеджах, у которых подвальное помещение или гараж не отапливаемые, либо в многоэтажных домах в которых традиционно холодные полы, причина частых простудных заболеваний.

Но наиболее распространенной установкой теплого пола, остается ванная комната. Устанавливают теплый пол в ванной комнате, не зависимо от этажа. Простыми словами, теплый пол в ванной комнате —  это изыск, верх  комфорта, и это понятно: всегда приятно оказаться после принятия душа на теплом полу.Да и к тому же, комната, которая часто подвергается обилию влаги, быстро высыхает и не допускает образованию плесени на стенах и потолке.

Принцип работы электрического теплого пола

При использовании обычного электрического провода, например, те что используют для освещения и розеток, делается расчет сечения проводника, а так же, устанавливаются соответствующий номинал автоматических выключателей, для того чтобы снизить или не допустить нагрев кабеля, иначе, проводники будут нагреваться, рассыхаться и осыпаться, и в итоге, может привести к короткому замыканию.

С проводами электрического теплого пола дело обстоит с точностью до наоборот. В нагревательных проводах должно преобразоваться тепло, как можно с большим тепловыделением. Специальные провода не разрушаются, и могут служить очень долго, даря тепло и уют. Надежные производители дают гарантию на продукцию не менее чем на 20 лет.

Электрический нагревательный кабель теплого пола

нагревательный кабель для теплого пола

Нагревательный кабель представляет собой нагревательные нити в тефлоновой изоляции. Такая конструкция кабеля наделяет теплый электрический пол высокой степенью безопасности и устойчивостью.

Прежде чем приобрести комплектующие электрического теплого пола, нужно сделать проект площади. Размечаем места для стационарной мебели:  для кровати, комода, кухонной мойки, столешницы, ванны, унитаза и т.п. Заложить кабель нужно на свободной площади.

Если теплый пол дополнение к основному отоплению, имеется в виду подогреть только лишь пол, но не обогреть целиком помещение, в использовании такой схемы, достаточно покрыть площадь в 30 процентов. Если теплый пол будет основным и единственным отоплением в помещении, нагревательный кабель должен занимать минимум 50% площади.

После того как вы приобрели комплектующие – нагревательный кабель, гофру для датчика, терморегулятор, монтажную ленту (крепление для нагревательного кабеля), можно приступать к монтажу.

Потребление нагревательного провода электроэнергии на квадратный метр, для комфортной температуры.

• Для сухих помещений – 120 Вт/м2
• Для влажных помещений – 140 Вт/м2

Например, площадь покрытия в 5 м2 в сухом помещении, будет потреблять электроэнергию в час — 5м2 х 120Вт = 600 Вт.

Во влажно помещении, допустим, рассчитали 3м2. 3м2 х 140Вт = 420Вт. За 10 часов работы, расход электроэнергии составит 4200Вт.

Высота установки термостата не менее 300 мм от уровня чистого пола. Такой уровень будет достаточным, для обычного регулятора тепла. Установка электронного термостата подразумевает уровень несколько выше: так не придется наклонятся слишком низко, чтобы рассмотреть цифровые параметры.

Прежде чем уложить нагревательный кабель под стяжку, основание пола нужно выровнять  для равномерной отдачи тепла. Затем, нагревательный кабель должен быть замоноличен стяжкой, нельзя допускать пустоты, иначе в таких пространствах кабель сильно будет греться и в итоге выйдет из строя. Устранить повреждение без вскрытия пола не представляется возможным.

Чтобы избежать потерь тепла, необходимо сделать качественную теплоизоляцию пола, чтобы тепло не уходило в низ. Теплоизоляция позволит направить весь потенциал тепла вверх, так не придется переплачивать за лишние киловатты. Теплоизоляция может состоять из пробковых плит, изофлекса, пеноплекса и другого подходящего строительного материала. Теплоизоляция эффективно экономит тепло, но и ведет к удорожанию проекта.

Температурный датчик устанавливают между нагревательным кабелем. Размещают датчик в гофрированной трубе, можно было бы и без гофры обойтись, но в случае выхода из строя датчика, этот важный элемент в регулировании температуры невозможно будет заменить на новый. Размещенный в гофре датчик после выхода из строя легко высвобождается и заменяется новым.

Концевую часть гофры необходимо заизолировать скотчем или изолентой. Это делается для того, чтобы раствор стяжки не попал в отверстие трубы и не приморозил датчик контроля температуры — датчик должен оставаться свободным.

Прежде чем залить стяжку, нагревательные провода нужно опробовать на работоспособность.

Толщина стяжки 3 – 5 см. Если нанести стяжку менее 3 см, пол прогреваться будет не равномерно, может получится тепловая “зебра”. Увеличивать больше 5 см нет смысла:  пол будет долго прогреваться.

Включать в работу теплый электрический пол в цементно–песчаной стяжке, можно не раннее чем через месяц. Стяжка должна как следует затвердеть.

Электрический теплый пол в матах

электрический матовый теплый пол

Электрический теплый пол в матах еще одно инженерное достижение в сфере обогрева жилья.

С монтажем электрического тонкого пола справиться практически любой.  Дело в том, что укладка тонкого пола не нуждается в расчете, как в случае нагревательного кабеля, где требуется некоторая квалификация. Единственное что нужно сделать, кустарному мастеру, постараться как можно точнее рассчитать свободную площадь, для того, чтобы приобрести необходимый метраж тонкого пола.

В монтаже матов песчано-цементная стяжка не понадобится. Электрический теплый пол укладывается на ровный пол без впадин и без перекосов. Можно использовать два варианта:

• Первый – сразу укладывать плитку на маты.

теплый пол под плитку

• Второй – с начало замоналитить маты плиточным клеем, дать просохнуть, и затем, поверх матов можно укладывать плитку или специальный ковролин.

конфигурация теплого пола

Площадь укладки тонкого электрического пола, можно сделать конфигуральной, то есть с поворотами, как например в ванной комнате, совмещенной с туалетом. Сетку мата можно разрезать, при этом, нельзя разрезать проводник. Разрез позволяет развернуть мат в нужное направление. Фрагменты матов не должны налегать друг на друга.

Укладка гофры с датчиком контроля температуры и терморегулятор монтируются так же, как и в случае с электрическим нагревательным кабелем.

Если площадь большая, понадобиться несколько нагревательных матов. Каждый нагревательный мат должен быть обеспечен своим терморегулятором.

Инфракрасный пленочный электрический пол

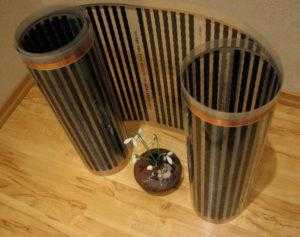

пленочный теплый пол

Современные технологии позволили достичь более совершенной системы обогрева помещений. Изобретатели теплых полов ставили перед собой сразу несколько задач: сделать обогрев пола технологичным, экономичным и эффективным, и кажется, целеустремленным инженерам  удалось достичь всех перечисленных условий.

Пленочный электрический пол используется с любым видом напольного покрытия:  паркетной доской, ламинатом, напольной плиткой, ковролином.

Пленочный теплый пол производится в виде пленки на углеродной основе.

Температурный режим пленочного теплого пола, так же регулируется с помощью терморегулятора.

Оцените качество статьи:

electric-tolk.ru

Электрический теплый пол своими руками

Тепло домашнего очага воспевается еще, наверное, с пещерных времен. Оно манит нас к себе в любое время года и суток. Но когда начинаются холода, это тепло мы начинаем воспринимать в самом буквальном смысле. Осенняя слякоть и промозглость, зимние морозы, весенняя распутица — все эти природные явления заставляют нас вспоминать о теплом и уютном доме, где можно согреться и душой, и телом. Однако не всегда в нашем доме температура соответствует комфортной. Конечно, и осенью, и весной многие пользуются электрическими обогревателями, но и расплачиваются за это по полной — и счетами за электроэнергию, и собственным здоровьем. А ведь выход-то уже есть! И это — подключение теплого пола. А что? Устройство теплых полов уже достаточно давно известно, и сделать теплый пол своими руками нам вполне по силам.







Содержание:

1. Общая схема теплого пола электрического
2. На что обращать внимание, покупая комплект теплого пола
3. Монтаж теплого электрического пола

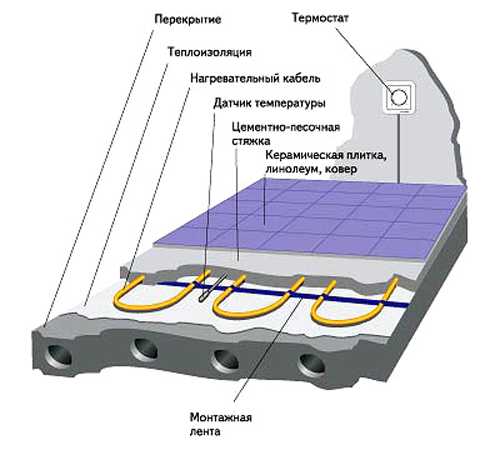

Общая схема теплого пола электрического

А кстати, что же конкретно мы знаем об устройстве электрического теплого пола? Те, кто никогда не задумывался над этим вопросом, могут ответить простейшей фразой: обогрев пола с помощью электричества, и будут совершенно правы. Но ведь саму технологию это никак не объясняет. Поэтому давайте сейчас посмотрим на информацию от специалистов. Итак, самая обычная структура электрического теплого пола выглядит таким образом (идем с самого нижнего слоя):

• черновой (основной) бетонный пол — стараемся, чтобы пол был достаточно ровным, без явных бугорков и впадинок, иначе можно пережечь кабель
• неплавкая теплоизолирующая подложка под теплый пол — пенополиэтилен или пенополистирол с отражающим (фольгированным) слоем, толщина теплоизоляции подбирается в зависимости от температурной нагрузки
• крепежная система — арматурная сетка или монтажная лента
• нагревательный кабель с температурным датчиком теплого пола, подающим информацию на терморегулятор
• цементно-песочная стяжка или заливка специальной смесью для теплых полов, ее толщина колеблется от 3 до 5 сантиметров
• финишное напольное покрытие, по большей части — плитка, но могут быть и другие покрытия

Вот такой «пирог» получается в итоге

Многие пугаются, что из-за такого количества слоев в нашей квартире «съедается» значительная часть жизненного пространства, ведь пол поднимается где-то сантиметров на 8-10. Но ведь это далеко не всегда так. Подумайте, если оборудовать теплый пол мы начинаем с бетонной основы, то высота теплого пола совсем не выглядит настолько внушительной. Почему? Очень просто — снимите свои деревянные полы, уберите лаги и вы увидите, что как раз появилось пространство для теплого пола. Переживать стоит только тем хозяевам, которые уже опустили уровень своего пола, например, проложив линолеум или паркет прямо на бетон. Но даже им стоит задуматься, что лучше — ходить по холодному полу или все-таки пожертвовать десятью сантиметрами высоты ради тепла и комфорта.

На что обращать внимание, покупая комплект теплого пола

Мы уже видим, что общая схема довольно проста, зато с материалами нужно разобраться более подробно. Можно, конечно, купить готовый комплект, например, теплый пол «Теплолюкс». Но все равно лучше понимать, что покупаешь, так сказать, во избежание эксцессов. Поэтому рассмотрим разновидности нагревательного кабеля. Для большинства желающих наслаждаться домашним теплом наиболее полезной информацией будет разбивка любого электрического теплого пола на две категории:

• пол, сформированный самостоятельной укладкой нагревательного кабеля
• тонкий пол с нагревательными матами — стеклосеткой с уже проложенным кабелем

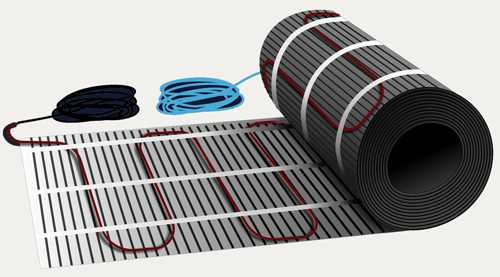

Нагревательный мат с кабелем, уложенным в стеклосетке

Чем они отличаются? Принципиального отличия нет — и там кабель, и там. Но если первый вариант дает нам большую свободу как в режиме обогрева, так и в различных конфигурациях расположения кабеля, то во втором варианте у нас значительно упрощается процесс монтажа. А наиболее важным различием будет возможность применения отдельного нагревательного кабеля и для основной системы отопления, и для дополнительной. А вот маты чаще используются только в качестве дополнительного обогрева, например, как теплый пол под плитку на кухне или в ванной.

Что еще нужно знать о нагревательном кабеле, чтобы увеличить надежность теплого пола? Начнем с разделения кабелей на резистивный и саморегулирующийся.

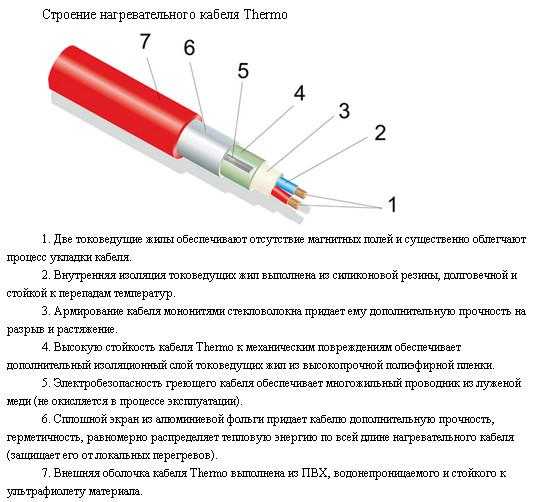

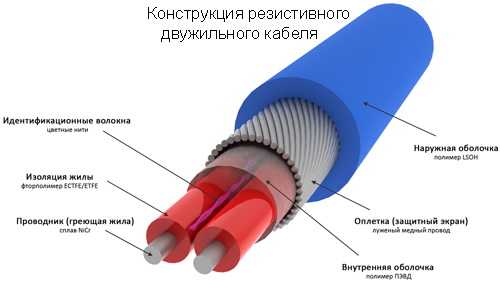

Резистивный кабель состоит из одной или двух греющих жил, обладающих повышенным сопротивлением. Его так и называют — одножильным или двужильным. Конструкция двужильного нагревательного кабеля указана на рисунке. Почему мы говорим именно о двужильном? Дело в том, что двужильный кабель не только легче в монтаже, но и гораздо лучше оборудован системой рассеивания электромагнитного излучения, которое есть в любой энергетической системе. Раньше это излучение считалось солидным минусом применения электрической системы обогрева полов из-за вреда, причиняемого здоровью человека. На данный момент исследования показали, что это очередной миф, а величина подобного излучения настолько мала, что в расчет ее можно не принимать. Особенно, если при монтаже теплого пола мы используем двужильный резистивный кабель.

Саморегулирующийся нагревательный кабель имеет немного другую конструкцию (на рисунке она указана достаточно подробно), благодаря которой по всей дине кабеля происходит самостоятельная регуляция силы тока, влияющая на нагревательный элемент. Из-за такой способности кабель не может перегреться на каком-либо участке и нарушить всю систему обогрева, в отличие от резистивного. Хотя если обычный двужильный кабель правильно уложить, то и у него подобная возможность очень мала. Однако большая надежность саморегулирующегося кабеля, позволяющая не думать про ремонт теплого электрического пола, сказывается как на его популярности, так и на цене.

С учетом этой информации выбор комплекта теплого пола становится более обоснованным.

Монтаж теплого электрического пола

Самое главное в формировании теплого электрического пола — это правильно рассчитать мощность системы обогрева применительно к конкретному помещению. Помним, что температура электрического теплого пола должна учитываться при подборе не только кабеля, но и напольного покрытия. А общие данные по помещениям различного типа обычно такие:

• для спальни — от 100 до 150 Вт/кв.м
• для коридора, кухни и прихожей — 150 Вт/кв.м
• для ванны и туалета — 180 Вт/кв.м
• для лоджии или балкона — 200 Вт/кв.м

Однако все равно лучше воспользоваться услугами специалиста, который сможет точно определить необходимую мощность и даже подобрать и проверить нужный кабель. Кстати, электрическая схема теплого пола также должна составляться при участии специалиста, его же помощь понадобится и для подключения системы, и для проведения отдельной усиленной линии проводки от распределительного щита. На нашу долю остаются чисто монтажные работы.

Ну что, приступаем к работе? Вот план наших действий при монтаже нагревательного кабеля:

• определяем и подготавливаем место для установки терморегулятора и подводки проводов
• проводим подготовку чернового пола (в случае необходимости выравниваем)
• проклеиваем по периметру помещения демпферную ленту
• укладываем теплоизоляцию
• устанавливаем монтажную ленту (с расстоянием в полметра) или арматурную сетку
• распределяем и фиксируем нагревательный кабель
• монтируем температурный датчик для теплого пола в гофрированной трубке
• проверяем целостность кабеля и выполняем подключение терморегулятора теплого пола
• измеряем сопротивление или делаем пробное включение теплого пола
• выполняем заливку теплого пола подготовленной цементно-песочной смесью
• настилаем финишное напольное покрытие



И все-таки добавляем еще и видео с демонстрацией монтажа нагревательных матов.

Казалось бы, раз, два и все готово, не правда ли? Но остались еще кое-какие мелочи.

Во-первых, составляя схему расположения нагревательного кабеля, нужно заранее позаботиться, чтобы кабель не попал под громоздкую мебель (мебель на ножках вполне может стоять и на обогреваемом участке), иначе мы можем получить перегрев кабеля и, как следствие, ранний ремонт теплого пола. А кому это нужно?

Во-вторых, после заливки теплого пола бетонной стяжкой необходимо дождаться ее полного высыхания. Стандартное время для этого процесса составляет 28 суток. Включение теплого пола раньше этого времени может привести к растрескиванию стяжки или образовании в ней полостей. А вот эти неприятности грозят нам неравномерным нагревом пола, перегоранием кабеля и, опять-таки, никому не нужным ремонтом.

Ну, и напоследок стоит напомнить о точном следовании инструкции, прилагаемой к теплому полу. Правда, все равно лучше, если рядом с вами будет специалист, способный учесть все мелочи. Иначе поговорка «скупой платит дважды» может воплотиться в суровую реальность.

Впрочем, запугивать мастеров, с легкостью справляющихся с любым ремонтом, вовсе не входило в мои планы. Отнюдь. Просто хочется, чтобы вы поняли — умение правильно оценивать свои силы и возможности очень сильно сказывается на качестве работы. Если вы не понаслышке знакомы с электричеством и монтажно-ремонтными работами, можете быть спокойны: у вас все получится! И пусть ваша семья наслаждается теплом и комфортом, созданным вашими руками.

strport.ru

Как сделать самому теплый пол электрический: особенности

Каждому хочется, особенно в непогоду межсезонья, возвращаться в теплый и уютный дом (квартиру), где несмотря на холод и слякоть за окном, всегда комфортная обстановка. Создать такие условия не составит особого труда.

Схема укладки труб теплого пола.

Просто нужно позаботиться об устройстве теплого электрического пола.

И тогда ваши мечты сбудутся. И вам совершенно не понадобится покупать дополнительные электрические приборы в виде громоздких обогревателей, в некоторых условиях довольно небезопасных в процессе эксплуатации. Как сделать самому теплый пол, электрический или другой конструкции, и что это такое, узнаем далее.

Как устроен теплый пол?

Чтобы выполнить работу по монтажу теплого пола самостоятельно, нужно иметь хотя бы начальные знания о том, как должен быть устроен теплый электрический пол. Поэтому начнем именно с этого. Итак, всем понятно, что работает эта система от электричества. А какова подробная схема? Начнем с изучения слоев, необходимых при устройстве электрического теплого пола.

Схема теплого пола под плитку.

1. 1-ый слой будет черновым, т.е. основой. Материалом для его устройства является бетон. Необходимо следить за тем, чтобы во время его заливки не появилось каких-либо дефектов, типа впадин и неровностей. Это важно для исправной работы электрического кабеля.
2. Следующий слой состоит из подложки с теплоизолирующими свойствами. Она должна быть неплавкой. Это может быть либо пенополиэтилен, либо пенополистирол, оснащенные слоем фольги, которая обладает отражающими качествами. Толщина теплоизоляционной подложки выбирается в зависимости от того, какие температурные режимы планируется использовать.
3. Далее будет необходим слой для крепления системы теплого пола. Обычно это сетка из арматуры или специальная монтажная лента.
4. Теперь главный слой – электрический кабель, на котором присутствует специальный датчик, информирующий о температуре.
5. Далее следует этап монтажа покрытия в виде цементно-песочной стяжки толщиной 3-5 см. Заменить стяжку можно и специальным раствором, созданным для устройства системы «теплый пол».
6. Последний слой предполагает монтаж отделочного покрытия (финишного). Очень часто это керамическая плитка, но возможны и другие варианты.

Схема устройства поверхности теплого пола.

Ознакомившись с количеством необходимых слоев, многие могут посчитать, что это довольно трудоемкая работа, в результате которой значительно сократится жилое пространство комнаты.

Связано это с вынужденным поднятием пола примерно на 10 см. Но можно найти выход и из этой ситуации. Достаточно просто демонтировать деревянный пол и убрать лаги. Этими действиями вы освободите место, как раз подходящее для устройства теплого пола.

Вернуться к оглавлению

Вам может быть интересно: Сайт о сантехнике.

Выбор системы теплой пол: на что обратить особое внимание?

Схема устройства теплого пола считается относительно простой, главное, при их монтаже использовать качественные материалы. Существует вариант, предусматривающий покупку готового комплекта системы «теплый пол», изготовленного на заводе. Но даже проверенным производителям нельзя доверять вслепую.

Для вас же будет лучше, если вы хоть немного будете владеть информацией. Особенно это касается выбора электрического кабеля, с помощью которого и происходит обогрев пола.

Чтобы было проще понять, давайте рассмотрим основные категории, на которые подразделяется электрический теплый пол. Это:

1. Устройство пола своими руками, в процессе которого подразумевается самостоятельное выполнение укладки электрического нагревательного кабеля.
2. Приобретение системы «теплый пол», оснащенной специальными нагревательными матами. Для тех, кто не знает, это конструкция стеклосетки, которая включает в себя уже уложенный кабель.

Схема изготовления теплого водяного пола.

Оба варианта считаются приемлемыми. Но существует небольшое отличие между этими видами. При выборе 1-го варианта, вы в дополнение получаете возможность расположить кабель по вашему желанию. А вот приобретение 2-го варианта лишит вас этой возможности, так как кабель уже уложен. Но есть и свой плюс в этой ситуации, так как значительно упрощаются монтажные работы, связанные с укладкой нагревательного кабеля.

Использование нагревательных матов в системе теплого пола чаще всего носит дополнительный характер и наиболее целесообразно для монтажа на кухне либо в санузле.

Существует еще один вид классификации нагревательного кабеля. Это их подразделение на кабель саморегулирующегося и резистивного характера.

Вернуться к оглавлению

Некоторые особенности

Схема электрического теплого пола.

Что касается кабеля резистивного типа, то в его составе имеются либо одна, либо 2 нагревательные жилы, сопротивление которых отвечает повышенным качествам. Другое его название ассоциируется с количеством жил: двужильный, одножильный. Монтаж двужильного варианта будет более простым, его система рассеивания излучения электромагнитного характера намного лучше, чем в одножильном.

Существует мнение, что такой вариант наносит вред здоровью человека, связанный именно с этим излучением. Но ученые доказали, что это не соответствует действительности, так как размер излучения минимальный и не оказывает влияния на человека.

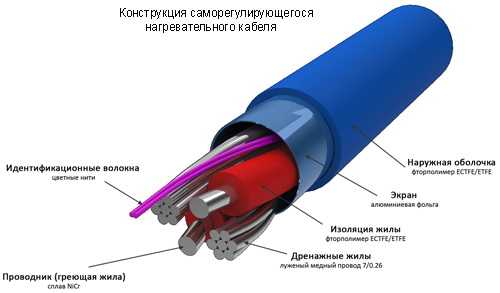

Немного другая конструкция присуща саморегулирующемуся кабелю. Именно благодаря ей при его использовании становится возможным самостоятельное регулирование силы тока, равномерно по всей его длине. Это качество не дает возникнуть ситуации, при которой возможен перегрев кабеля на отдельном участке.

https://kuhnyamoya.ru/youtu.be/MVXGQWpzc2s

Значит, вся обогревательная система будет работать без перебоев, в отличие от 1-го варианта. Если вы предпочитаете надежность при устройстве теплого пола, то этот вариант именно для вас. Но обратите внимание, что это качество влияет на цену саморегулирующегося кабеля, она превышает описанный выше вариант.

https://kuhnyamoya.ru/youtu.be/LLVLtLxUpCQ

Теперь, зная технологию устройства теплого пола и основные критерии правильного выбора, вы с легкостью справитесь с поставленной задачей и станете счастливым обладателем этого комфортного и полезного усовершенствования.

kuhnyamoya.ru

Устройство и монтаж электрического теплого пола, технология подключения

Главной частью этой системы является особый электрокабель, который из электричества делает тепло. Отличием такой системы следует считать ее доступность для установки и в частном доме, и в городской квартире. Ведь, чтобы смонтировать такую систему, не нужно подключать никакие трубы, а достаточно выполнить прокладку кабеля-нагревателя и подключить его к электричеству.

Да и в управлении такая система значительно проще водяной. Работу по поддержке необходимой температуры выполняет специальный терморегулятор, укрепляемый на стене.

Поскольку электронная промышленность смогла подняться на довольно большие высоты, то полы этого типа запросто подойдут как домам и квартирам, так и загородным дачам и, даже, гаражам.

Устройство электрического теплого пола

Приведу несложный пример: при помощи такой системы можно, в зимнее время, держать постоянную температуру загородного дома, либо, настроив регулятор, добиться того, что система будет включаться в работу утром, дабы прогреть помещение.

Вообще, электрическая система, кроме нагревательного кабеля, имеет и обычный электрический, который соединяют с нагревательным посредством особой муфты. Нагревательные же кабели делят на две категории:

• Резистивного типа;
• Способные к саморегуляции.

В резистивном кабеле основную функцию играет греющая жилка, проходя по которой, большинство электричества превращается в тепло. Поверх такой жилы ложатся изолирующие слои, поверх которых имеется оплетка, которая экранирует от электромагнитного поля и играет роль заземлителя. Самым верхним слоем такого кабеля является оболочка. Кабели эти бывают и одножильные и двухжильные.

Одножильный вариант считается наиболее простым, ведь в нем всю длину кабеля занимает лишь греющая жилка, покрытая сверху изоляцией и оплеткой. Поскольку электричество течет лишь по замкнутой цепи, то подключают такой вариант с обоих концов кабеля, проложив его по поверхности и вернув второй конец к точке подключения.

Такая система имеет нехорошую отрицательную черту: поскольку проводник одиночный, то вокруг него, как известно из физики, возникает поле электромагнитного типа. Оплетка, естественно, как может экранирует его, но не полностью.

Двухжильный же вариант, кроме жилы, отвечающей за нагрев, имеет еще и жилу-проводник. В результате, в силу параллельного расположения жил, ток в них протекает в противоположных направлениях, компенсируя электромагнитные составляющие. Это приводит к тому, что электромагнитное излучение такого кабеля значительно меньше, нежели у одножильного.

Другой же минус, присущий всем кабелям резистивного типа, заключается вот в чем: при плохом контакте кабеля и стяжки, либо, если место прокладки кабеля сверху заставлено мебелью, то кабель может перегреться, что легко приведет к выходу его из строя. Такого минуса нет у кабелей саморегулирующегося типа. В них нагревательным элементом является особый тип матрицы из полимера.

В чем же его секрет? А дело в с следующем: кабель сей походит на обычный, только в нем не только токопроводящая и нагревательная жилки, а две жилки-проводника и специальная матрица из полимера между ними. Вот эта самая матрица работает, как нагреватель.

Ток в ней проходит по громадному количеству располагающихся параллельно нагревателей. Превосходство такого типа кабеля перед обычным в том, что сопротивление матрицы имеет огромную зависимость от температуры последней. Если какой-то кусок кабеля оказывается перегревшимся, то сопротивление этого куска резко поднимается, снижая ток, проходящий по нему. Эффект этот действует лишь в месте перегрева, не влияя на работу остального кабеля.

Минусом же такого кабеля следует считать его цену, которая, обычно, в несколько раз выше, чем у резистивного. Прежде, чем монтировать систему, надо запастись необходимым количеством ее составляющих. Первое, что надо помнить, это то, что продается любой вид кабеля в виде отрезков строго определенной длины. Делается это из следующих соображений:

1. Кабель и силовой провод соединены при помощи муфт. Поскольку, для надежности это очень важно, то изготовители никому не доверяют выполнение этих соединений.
2. Двухжильный провод тоже имеет на конце такую муфту. Именно по этому кабель не режут ни с какой стороны.

Выбирая кабель, в первую очередь, требуется рассчитать нужную мощность из расчета на единицу площади. Приведу примерные параметры расчета:

1. На спальню требуется от 100 до 150 ватт на 1 кв. м.
2. На кухню, коридор (прихожую) – 150.
3. Для ванны, санузла необходимо от 180 Вт/м.кв.
4. Для балконов надо не менее 200.

Если оборудование изготовлено порядочным производителем, то при нем обязательно будет таблица, позволяющая, отталкиваясь от типа помещения, определить нужную удельную мощность.

С этой целью рассчитывают площадь нагрева (куда проложим кабель). Делается это вычитанием из общей площади площади тех предметов, которые затруднят термообмен.

Для примера приведу вариант расчета кабеля на подогрев ванной.
Общая мощность = 180 х 3 = 540 Вт (площадь стандартной ванной равна 3 кв.м.).
Из таблицы характеристик, имеющейся у всех продавцов, подбираем кабель ближайший по мощности. В нашем случае, это кабель с мощностью 600 Ватт, с длиной 24 м. Следующим шагом выполняется расчет шага укладки. Считают его по следующей формуле: Ш = (Р*100)/L, Где Ш-шаг в сантиметрах, Р-площадь, L-длина кабеля.

Из нашего примера выходит, что 3х100/24= 12 см.

Необходимо помнить, что в этом случае принцип «берем про запас» не подходит!

Если мощность будет слишком велика, то может образоваться ненужный перегрев кабеля. Кроме того, не стоит забывать и о вопросах электропитания. Ведь, если такую систему смонтировать сразу в несколько комнат, то она может потреблять значительную мощность (до 10 кВт), а проводка квартир очень редко рассчитана более, чем на 4кВт.

Следовательно, прежде, чем приобретать систему, надо проконсультироваться у опытных электриков, не потребуется ли замена проводки и автоматов защиты, кроме того, есть ли возможность у домовой сети обеспечить такую мощность.

Теперь, когда все расчеты произведены и все закуплено, можно начинать монтаж кабеля (о других вариантах системы я расскажу ниже).

Установка кабельного теплого пола

Первое, что необходимо сделать, это подготовить место для регулятора температуры и термодатчика.

Регулятор устанавливают на стене (как самый обыкновенный выключатель) в удобном для этого месте и высота его установки должна быть от 0.3 м от пола. Там, где предполагается его монтаж, надо выполнить отверстие. От этого отверстия, вертикально вниз, надо проделать штробу, в которой проложить силовой кабель и провод термодатчика, применяя для этого либо гофру, либо трубу из пластика.

Затем надо подготовить пол к монтажу системы. Его надо тщательно вычистить от мусора и, при необходимости, выровнять его поверхность.

Следующим шагом будет прокладка изоляционного слоя. Это надо для экономичности обогрева и снижения термопотерь. Можно поверх термоизоляционного проложить гидроизоляционный слой.

После этого надо сделать предварительную стяжку из песка и цемента и закрепить монтажную ленту. Бывает, что стяжку сделать невозможно, тогда кабель можно укладывать на мелкую сетку, уложив ее на термоизоляцию. Сетка должна иметь ячею не более 2.5 см. Кабель фиксируют на стяжке при помощи монтажной ленты, которую крепят к поверхности саморезами, либо гвоздями. Кабель можно фиксировать специальными монтажными скобами.

Продолжим знакомство с вариантами теплых полов и премудростями их монтажа.

Следующей разновидностью системы назовем вариант под названием «тепловой мат». Этот тип системы являет собой кабель-нагреватель, который уложен на особой термостойкой пленке.

В этом варианте отсутствует возможность смены шага укладки, следовательно, достаточно лишь вычислить требуемую площадь, после чего подобрать удельную мощность. Главный плюс этого варианта в методе, которым он монтируется. Все, что необходимо сделать для монтажа такой системы, это уложить черновой пол из бетона, поверх него настелить мат, затем, с помощью плиточного клея, настелить кафельную плитку.

Укладка мат

Монтируется он почти так же, как и система кабельного типа, а потому, расскажу лишь о различиях.
Поскольку такая система имеет толщину до 1.5 см, то штробить под термодатчик нужно будет как стену, так и, возможно, пол. Защищающая датчик трубка из пластика, в таком случае, пройдет чуть ниже уровня самого мата. По окончании работ по подготовке и подключению кабеля-нагревателя переходим к самому процессу прокладки мата, «выбросив» работы по термоизоляции. В этом случае не допускается присутствие термоизолирующих материалов.  Чтобы подстраховаться от «портаков», укладку матов надо выполнять в два приема.

В первую очередь, просто-напросто раскатываем маты по поверхности. Скорее всего, за один раз сделать это не получится, ведь рулон, как правило, имеет ширину в полметра. Это заставляет использовать способ, именуемый «змейка» (для перемены направления надо прорезать армированную сетку ножницами и, развернув рулон, продолжить его раскатывание). Резать можно только сетку, сам же кабель резать, ни в коем случае, нельзя. Полосы матов нужно укладывать так, чтобы между ними было около пяти сантиметров.

При нехватке питающего провода (во время подключения к регулятору), можно вырезать из мата немного кабеля (однако, муфта-соединитель должна обязательно оставаться скрыта стяжкой).

После резки и прокладки можно выполнять окончательную укладку. Чтобы сделать это, надо мат опять скатать в рулон, а с нижней его стороны удалить защитную пленку с клейкого слоя и опять раскатать рулон.

После этого, раскатанный мат необходимо покрыть слоем клея для плитки так, чтобы мат был скрыт клеем полностью. После высыхания клея (может пройти от 3 до 5 дней) приступаем к укладке плитки.

Монтаж пленки

Отличие покрытий пленочного типа в том, что нагревательным элементом в них выступает особая пленка толщиной меньше миллиметра. Все внутренности скрыты внутри этого слоя: по краям находятся медные проводники (к ним подключают питание), между которыми имеются полоски карбонового полупроводника.

Их принцип действия основан на излучаемых пленкой лучах, из которых большая часть расположена в ИК-диапазоне. Путать это излучение с вредным для организма излучением электромагнитного плана не нужно, ведь это самое обычное природное явление. Поскольку ИК-лучи не поглощаются воздухом, то они греют то, что находится на их пути.

Монтируется пленочный пол почти так же, как и маты. Поскольку укладывать пленку можно под любые виды покрытия, то расскажу о том, как его ложить под ламинат. Укладывая пленку под покрытия из дерева, нужно выбирать пленку с удельной мощностью 150 Вт/м.кв, под керамику же – 220.

Прежде, чем ложить пленку, необходимо проложить термоизолирующий слой (желательно покрытый фольгой). Остальное же делается так же, как и в случае укладки тепловых матов. Пленку можно разрезать (места для этого находятся через каждые 0.2-0.3 м). Со второго конца проводящие ленты необходимо изолировать. Единственное, на что стоит обратить внимание, так это то, что в этом случае приходится забыть про звукоизоляцию.

В итоге имеется очень небольшое поднятие пола, полное отсутствие работ «мокрого» типа и совместимость с любым напольным покрытием. Однако, и минус есть.

Заключается он вот в чем: если покрытием выступает ковролин, то радиатором будет служить то, что находится в помещении. Кроме того, если по такому покрытию пройтись на женских шпилечках, то очень большая вероятность повредить нагревательную пленку, ведь шпильки создают довольно высокое давление на поверхность (благодаря малой пощади). Если же на пленку выложить керамику, то ничего не выйдет, потому что никакой клей держаться на пленке не будет. Поэтому, чтобы пленка держалась, необходимо между полосами оставлять небольшое расстояние (порядка пары сантиметров). Наилучшим же покрытием для пленки считается ламинат.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru
