Как сделать водяной тёплый пол

Схемы водяного тёплого пола Расчёт схемы Трубы для водяного тёплого пола Утеплитель для водяного тёплого пола Стяжка для тёплого пола Укладка водяного тёплого пола

Поговорим про водяной тёплый пол, и рассмотрим нюансы изготовления, зная которые мастеровитый человек, сможет самостоятельно сделать его для своего дома или квартиры.

По поводу «как сделать», в интернете столько информации, что запросто съедет крыша, и тут нет ничего удивительного.

Каждый сантехник — пуп земли, и делает только так как надо, а остальные делают не правильно. Отсюда так много советов, причём один мудрёнее другого. Не стоит за это ругать сантехников, такая уж сложилась специфика профессии.

Я не являюсь сантехником в чистом виде, но как универсалу, мне не раз приходилось делать водяной тёплый пол, и наблюдать как он себя ведёт процессе эксплуатации.

Начнём со схем.

Схемы водяного тёплого пола

Наиболее распространёнными являются три схемы тёплого пола: змейка, змейка+змейка, спираль.





Выбор схемы зависит от  формы и размера помещения или участка, который предполагается обогреть.

Рассмотрим по порядку.

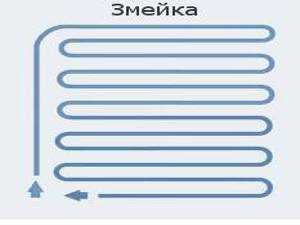

1. Змейка — самая простая в изготовлении. Но такой контур здорово сажает рабочее давление, и в результате, после 10-12  витков, возникает ощутимая разница между температурой в начале и конце контура.

Поэтому, змейку лучше использовать на маленьких участках, на три-четыре витка, таких как подоконники, входные и туалетные «коврики».

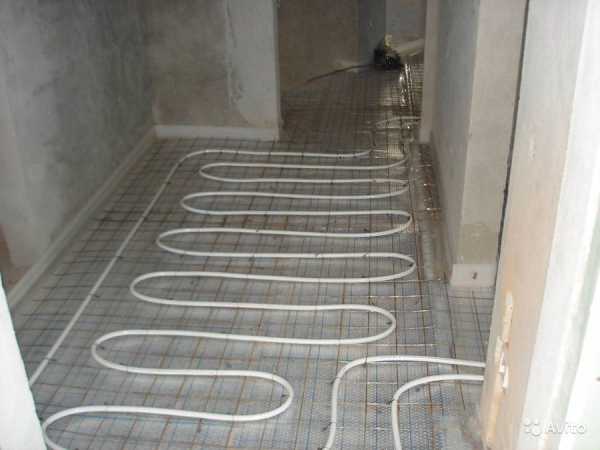

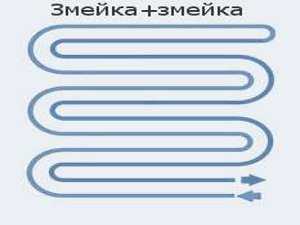

2. Змейка+змейка — тоже подсаживает давление, но разница температур в начале и конце контура, у неё гораздо меньше.

Получается так потому, что у неё число витков подачи в два раза меньше, чем у змейки, и в конце контура, подача переходит в обратку, идущую параллельно и рядом с подачей.

Исходя из этого, такую схему лучше применять для узких и длинных коридоров, где сделать спираль затруднительно, а змейка даст разницу температур по противоположным концам.

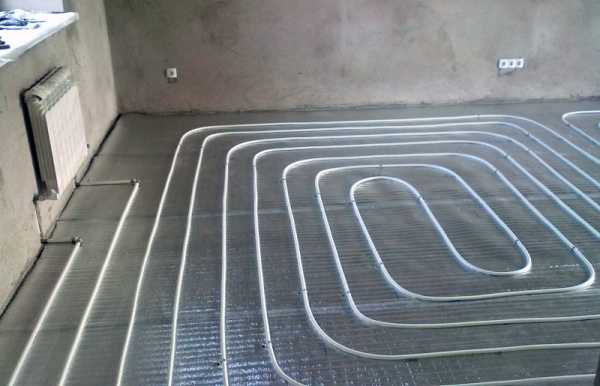

3. Спираль — не сажает давление. Напор что на выходе из коллектора, что на выходе из спирали, одинаковый, даже при длине контура 100 м.

Спираль подходит для больших помещений. Распределение тепла в ней идёт равномерно, так как и подача и обратка у неё идут параллельно.

Расчёт схемы водяного тёплого пола

Длина контура определяется по формуле 1 м² площади пола х 4-5 п. м. трубы + расстояние между контуром и коллектором умноженное на 2.

4 или 5 метров трубы, класть на квадратный метр, зависит от теплоустойчивости помещения. Если помещение хорошо держит тепло, и расположено над другим отапливаемым помещением, то достаточно 4-х метров.

Исходя из этого, расстояние между магистралями составляет 20 или соответственно 16-17 см.

Чтоб визуально представить расположение контура по месту,  нарисуем план монтажа.

Делается это так: берётся школьная тетрадь в клеточку, и в масштабе 1 Х 20, рисуется план помещения.

Затем в этом же масштабе, рисуется нагревающий контур. Две клеточки — 20 см, как раз шаг магистралей. Благодаря такой схеме, и в витках потом не ошибётесь, и длину трубы высчитаете с минимальной погрешностью.

Погрешность, кстати, всегда должна быть плюсовой.

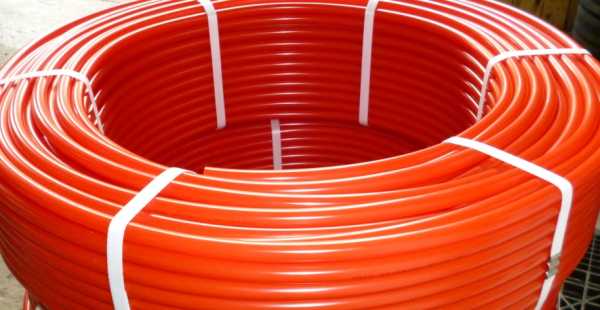

Трубы для водяного тёплого пола

По поводу того, из какой трубы лучше сделать тёплый пол, сломано немало копий. Фанатов у каждого материала хватает, и каждый утверждает, что труба которую он рекомендует — самый лучший вариант.

Давайте поразмышляем, о трубах из тех материалов, с которыми я сталкивался по работе, и которые применяются в изготовлении водяного тёплого пола.

1. Гладкая нержавейка, или медь (близки по результатам и затратам).

 Достоинства:

а) внутренний диаметр трубы в местах соединения не сужается, что облегчает ход теплоносителя;

б) легко ремонтируется при повреждении;

в) прочная, даже при попадании в залитую стяжкой трубу буром перфоратора, она мнётся, но не прорваться сразу в отличие от пластиков, которые чуть тронь, и уже дыра.

г) экологически чистый материал.

Можно ещё порассуждать о теплоотдаче, примесях, кристаллической структуре металла, и том, какой длины волну инфракрасного излучения генерирует медь, но это уже для теоретиков, и любителей поспорить. И единого мнения Вы нигде не найдёте. А к практике это не относится.

Недостаток этих материалов — дороговизна. Что материал, что работа, стоят  дорого. Не каждому по карману.

2. Гофрированная нержавейка.

Да-да делают и из такой тёплый пол. Зачем, я честно говоря так и не понял. Дорого. Для ремонта потребуется оборудование и мастер, которых хрен найдёшь. Как гофра влияет на ход теплоносителя, тоже не понятно.

3. Полипропилен.

Легко сделать и легко ремонтировать. Не требует неразрывности, как металлопластик. В любом месте ставится муфта и нет проблем.

Проблемы проявляются в другом:

а) после монтажа требуется опрессовка, чтоб проверить сварные соединения.

б) у полипропиленовой трубы толстая стенка, что уменьшает теплоотдачу.

в) внутренние наплывы, при небрежном исполнении, увидеть которые невозможно.

4. Металлопластик.

Оптимальный материал для водяных тёплых полов. Он прошёл проверку временем, прост в монтаже, доступен по цене.

Металлопластиковая труба в полной мере отвечает требованиям предъявляемым к водяному тёплому полу, за исключением экологичности.

Нюансы монтажа:

а) непрерывность контура, так как  фитинг металлопластика сужает проходной диаметр на половину.

б) на закрытых участках (стяжка, толща стены, короб без доступа) применяется только обжимной фитинг, так как он не течёт после отключения тепла, чего не скажешь о резьбовом.

Выбор производителя:

а) дорогие и надёжные: бельгийская Henco и итальянская ValTec.

б) по средней цене и надёжные: российские Sanmix и РВК.

в) дешёвые и ненадёжные: китайская Lemen.

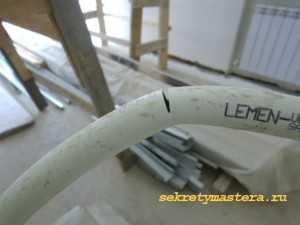

Результат применения Lemen:





Труба проработала 2 года, и хозяин постоянно подпитывал котёл, пока наконец вода не проступила наружу.

Я грешным делом даже подумал, что этому крутому перцу специально подрезали трубы во врем укладки, настолько ровненькая получилась трещинка, но потом, при дальнейшем демонтаже она ещё пару раз треснула сама у меня в руках.

Из этого следует, что цена металлопластиковой трубы, не та позиция, на которой целесообразно экономить.

5. Прошивной полиэтилен.

Пока я с ним не работал. Причина тому — не лестные отзывы от, заслуживающих доверие, коллег по цеху.

Если Вас прельстит этот материал, по причине низкой цены, то покопайте в сторону дополнительных материалов, необходимых для монтажа и поинтересуйтесь окончательной стоимостью.

Диаметр трубы.

Сделать точный расчёт, а потом и вывод, какая труба лучше Ø16 или Ø20, трудно, да и не нужно.

Эту воду в ступе давно толкут на форумах, и нигде нет единого мнения и единой формулы расчёта.

Если уж копать до конца, то для этого требуется куча исходных характеристик. Это характеристики теплоносителя, материала трубы, котла, качества газа.

Практический опыт мне подсказывает, что если сделать точный расчёт, то заметной разницы не получится, за исключением цены.

На картинках ниже, где я покажу процесс монтажа, труба Ø20, хотя я предпочитаю Ø16 но это уже бзик хозяина коттеджа. Никакие убеждения не пробили его железную логику: чем толще — тем лучше. Цена вопроса там замыкала список.

А уж после того, как он меня между делом спросил: «А труба Ø25 бывает?», я предпочёл закрыть эту тему, чтоб не нарваться на укладку 25-ой. С него станется.

Утеплитель для водяного тёплого пола

То, что отражать тепло снизу контура нет смысла, сомнений ни у кого не вызывает, однако в тех случаях, когда нужно отсечь поступления холода извне, утеплитель под тёплый пол необходим.

То есть, если пол над холодным подвалом, или на бетонном основании, которое лежит на земле, или под ним открытая улица.

Рассмотрим утеплители которые применяются в таких случаях.

1.  Монтаж на пенопласт. Затем, на него кладочная сетка, трубы и дальше предполагается армированная стяжка.

Что получается: тонкая (5 -6 см.) монолитная армированная плита пронизанная расширяющимися и сужающимися трубами, лежит на рыхлом пенопласте.

То что она растрескается — очевидно. Арматура не даст развалиться, но так как нагрузка на стяжку динамическая, то шевеление неизбежно. А где шевеление, там и медленное разрушение.

2. Монтаж на пеноплекс. Пеноплекс жёсткий материал, и выдержит динамические нагрузки, но эта жёсткость предъявляет жесткие требования к ровности основания.

Достоинства:

а)Хорошая тепло и звуко изоляция

Недостатки:

а) Толщина 30 мм и выше

б) Требует идеальной ровности основания. Лист пеноплекса, при неровностях основания даже в 5 мм, начнёт топорщиться, а значит и шевелиться. Если притянуть лист зонтиками, изгиб листа создаст пустоту снизу, а пустота — потенциальная трещина стяжки.

3. Монтаж на пенофол. Пенофол — вспененный фольгированный полиэтилен.

Достоинства:

а) Не дорогой. Цена при толщине 5 мм. 45 руб за м²

б) Плотно ложится на неровное основание.

в) Хорошая тепло и звуко изоляции.

г) Отражает инфракрасное излучение.

Недостатки:

а) Стяжка толщиной 60 мм. и выше сдавливает пенофол, отчего он теряет часть своих свойств.

4. Укладка контура на керамзит.

Керамзит применяется в тех случаях, когда нужно поднять пол сантиметров на 15-20. Из керамзита делаем керамзитобетон, так как тёплому полу требуется жёсткое основание, и из него уже ровную стяжку.

Дополнительного утепления не требуется.

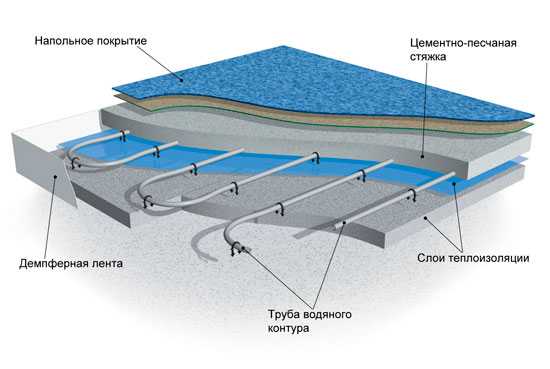

Стяжка для тёплого пола

Часто стяжку для тёплого пола, приходится делать в два этапа. И вот почему:

Толщина стяжки над трубой, для равномерного прогрева, должна составлять 35 мм., с допуском ±5 мм. Выдержать этот размер можно только на ровном основании.

Уложенная труба имеет некоторую волнистость, и если эта волнистость наложится на волнистость основания, к которому труба крепится, то выдержать этот размер по площади не получится.

Поэтому, первым делом нужно «стрельнуть» плоскость основания, и если искривление окажется  0,5-1 сантиметра, то это основание требует выравнивания.

Второй момент — стяжка толще 70 мм. В этом случае основание нужно приподнять, то есть сделать первую стяжку, к которой и крепиться труба, затем вторую финишную стяжку.

На картинках ниже следующие исходные:

Толщина стяжки — 120 мм., толщина первой стяжки 65 мм., труба  — 20 мм. толщина финишной стяжки 55 мм.

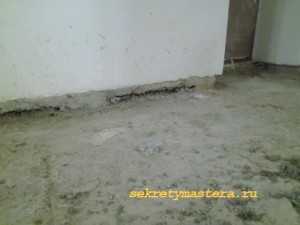

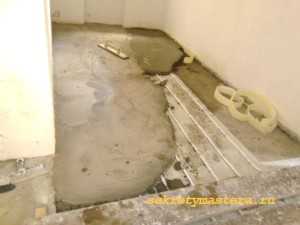

Вот такое было основание:

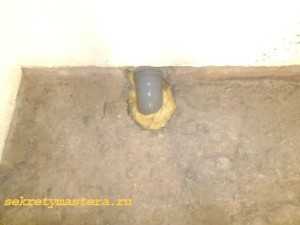

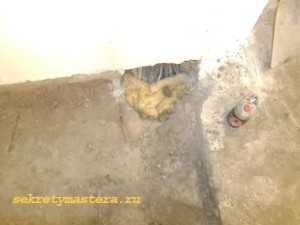

Прежде чем начать заливку, необходимо закрыть все, имеющиеся в перекрытии, монтажные отверстия. Можно пеной, можно утеплителем на основе стекловаты.





Как сделать ровную стяжку я описал в статье «Стяжка пола своими руками, поэтому здесь повторяться не буду. Покажу только результаты.

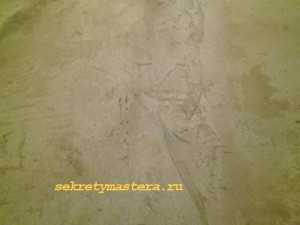

Вот на такое ровное основание ровно ляжет труба контура, которая заливается стяжкой толщиной 55 мм. по всей плоскости.

Обязательное условие — компенсационный шов между стяжкой и стеной, шириной 5 мм. Сделать его можно при помощи демпферной ленты, обрезков пенофола, или другого подобного материала.

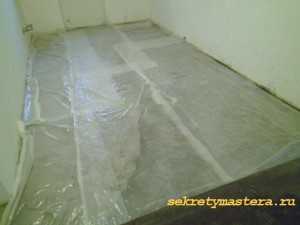

По завершении она накрывается плёнкой, под которой высыхает без трещин.





Армирование такой стяжке не требуется.

Укладка водяного тёплого пола

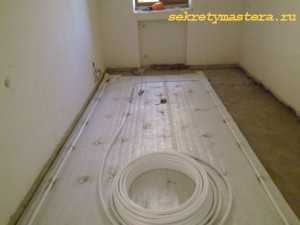

Пока стяжка сохнет рисуем схему будущего контура, а по высыхании застилаем её пенофолом 5 мм, так как под комнатой холодный подвал, и согласно схеме устанавливаем крепления для трубы.

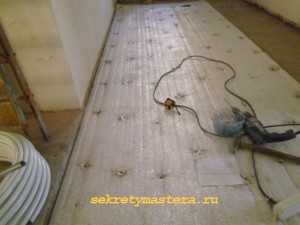

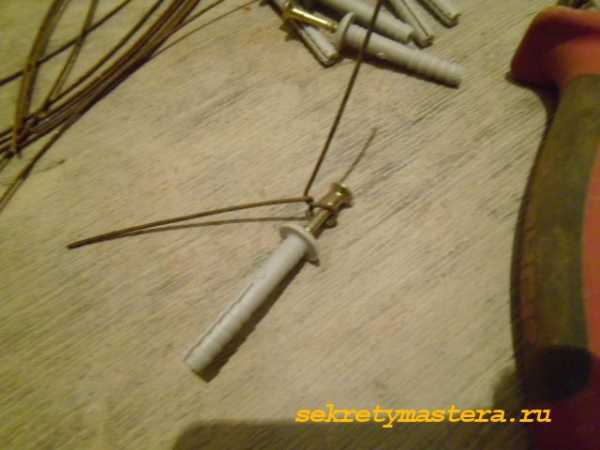

Крепления могут быть различными. Я обычно использую дюбель-гвозди с отожжёнкой.

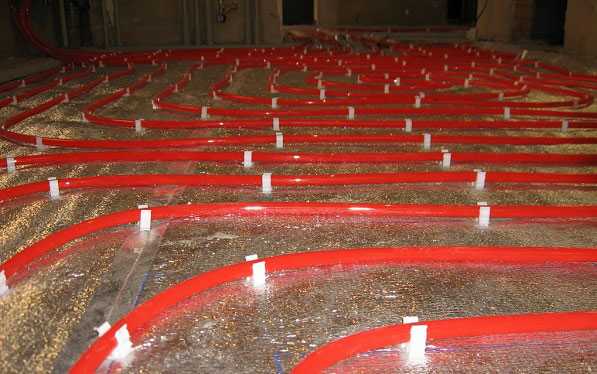

Затем, по этим креплениям, начинаем укладывать трубу, сразу по ходу закрепляя её.





Как я уже говорил выше, показанная здесь двадцатая труба — это непреодолимое желание заказчика. Я же рекомендую для водяного тёплого пола, только шестнадцатую.

Для сгибания трубы, во избежании переломов и сплющиваний, обязательно применяйте пружину.

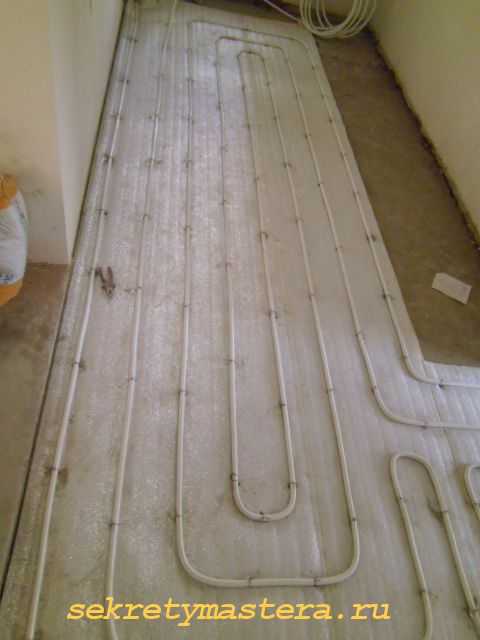

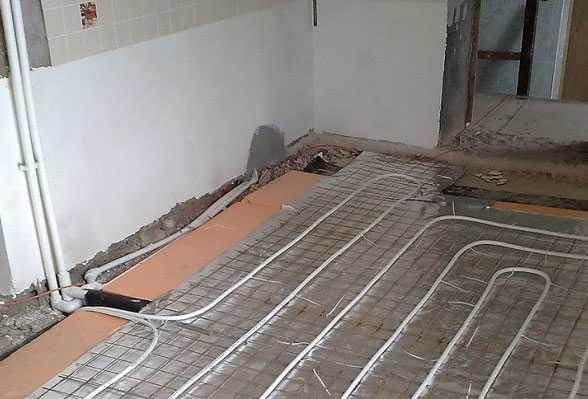

В результате должна выйти вот такая конструкция, которую можно заливать стяжкой так, как я рассказал выше.

Если вы примените способ изготовления стяжки на который я указал в предыдущем параграфе, то необходимости армировать её нет. Просто после заливки, как только по стяжке можно будет осторожно пройти, закройте её полиэтиленовой плёнкой, и пусть эта плёнка полежит не меньше недели.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Отопление>>>

sekretymastera.ru

Как сделать водяной теплый пол

Особенности системы водяного пола

В современное высокотехнологическое время изобретено множество вариантов утепления жилища и одним из них является нагрев пола. Его производят при помощи электричества и водообогревающей системы. Конечно, в первую очередь, следует поговорить о наиболее выгодном, экономичном и безопасном способе. А именно о том, в котором главным теплоносителем является горячая вода.

Водяной теплый пол можно сделать своими руками

Перед тем как сделать водяной теплый пол, нужно ознакомиться с некоторыми ограничениями по его установке. Водяной пол ни в коем случае нельзя устанавливать в многоэтажных домах, если собираетесь подключать его к системе центрального отопления. Хотя на сегодняшний день существуют дома-новостройки, в которых есть специальные стояки.  Так как при укладке такого пола уменьшается высота потолка, то не рекомендуется устанавливать его в помещениях с низким потолком. Это визуально будет заметно.

Достоинства и недостатки

Плюсы:

• В отличие от радиаторов обогревает большую площадь.
• Обеспечивает комфортный температурный режим.
• Комнату обогревает достаточно равномерно.
• Не пересушивает воздух.
• Борется с сыростью.
• Даже при отключении системы продолжает отдавать тепло, то есть обладает способностью аккумулировать.
• Очень большой срок службы – до 50-ти лет.
• В период эксплуатации не требует техобслуживания.
• Не содержит электромагнитные поля.
• Есть выбор в использовании источника энергии.

Главное преимущество теплого водяного пола – обогревает большую площадь и создает дополнительный комфорт в доме

К сожалению, идеального в мире ничего нет, поэтому водяной пол имеет и минусы:

• Это самый дорогостоящий проект.
• В случае поломки одной секции приходится отключать всю систему.
• Длительный и трудоемкий монтаж.
• Нагрузка на единицу площади пола – ограниченная.

Конечно, недостатков гораздо меньше, но все же они есть.

Принцип работы и элементы этой отопительной системы

На самом деле в отличие от установки водяного теплого пола принцип работы очень прост. Просто под любое напольное покрытие устанавливают трубопроводную систему, по которой происходит циркуляция горячей воды. Тепло, исходящее от труб, передается полу и выше. Вода, в свою очередь, нагревается специальным оборудованием.

В отопительную систему входит несколько элементов. Главным агрегатом считается водонагревательный котел, который должен иметь максимальную рабочую и дополнительную запасную мощность. Ведь необходимо справиться с обогревом большой площади. В основном в комплектацию котлов уже входит циркуляционный насос, но если в выбранном агрегате его нет, то потребуется купить насос отдельно. Также на выходе и входе должны быть запорные клапаны, которые пригодятся во время профилактических работ или в случае поломки.

Далее, вам понадобится устройство, которое отвечает за распределение воды, регулировку и настройку теплого пола − это коллектор. При его покупке проследите, чтобы он был оснащен большим количеством выводов для подключения всех контуров, а также сливной системой и клапаном для отвода воздуха. Есть приборы, которые доведены до полного автоматизма, это коллекторы с сервоприводами, но это слишком дорогое удовольствие.

Самыми лучшими трубами для того чтобы постелить водяной теплый пол, считаются полипропиленовые с армированием стекловолокном и металлопластиковые. Обратите внимание на маркировку, в которой должны быть следующие показания: давление – 10 бар, температура – до 95-ти градусов, а диаметр – от 16-ти до 20-ти мм. Если увидите надпись «для отопления», значит, это то, что вам нужно.

Способы укладки и подготовительные работы

Три способа установки пола

В этом разделе мы подскажем, как положить водяной теплый пол, исходя из способов его установки, чтобы выбрать наиболее подходящий. Существует их всего три и самым популярным и часто используемым считается бетонный метод. Он более простой и дешевый: уложенные трубы заливаются раствором из бетона, пластификатора и гомогенизирующей добавки. Но есть в нем и недостатки: долгое время высыхания и толстый слой пола, который уменьшает высоту потолка.

Настильный способ не предусматривает стяжку, потому что при работе применяются полистироловые маты. На установку уходит минимум времени, а конструкция имеет тонкий слой. Во время ремонта такую укладку проще демонтировать.

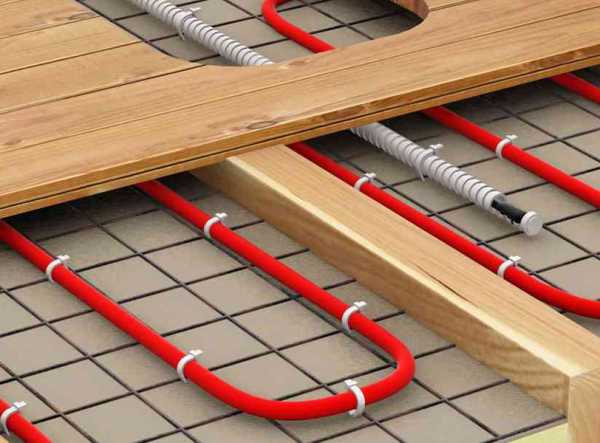

Модульный способ подразумевает настил из дерева. При помощи реек устанавливается основа, а уже, непосредственно, на нее – трубы. Единственный недостаток – это длительное прогревание системы.

Готовим основу

Обязательным условием для того чтобы правильно установить водяной теплый пол, является подготовка черновой основы. Естественно, нужно демонтировать старое покрытие и тщательным образом очистить поверхность. Для хорошей циркуляции воды необходим идеально ровный пол, который достигается путем стяжки.

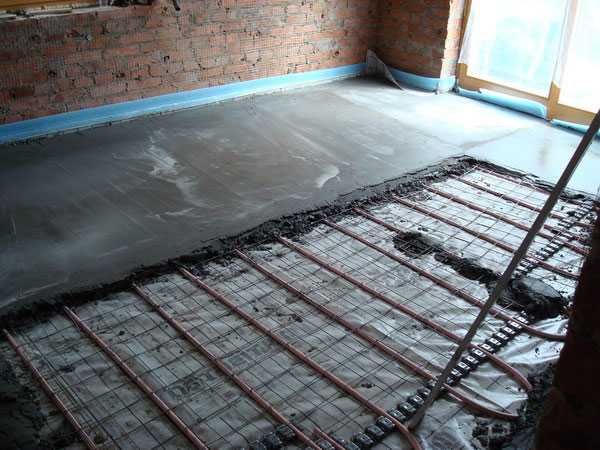

Стяжка над теплым полом

После ее высыхания проверьте уровень ровности: перепады не должны быть больше одного сантиметра.

Затем уложите гидроизоляционный слой, а по периметру – демпферную ленту. Дело в том, что во время нагревания, материал расширяется, а лента его как бы стягивает. Для того чтобы не было утечки тепла, нужно постелить утеплитель, слой которого зависит от некоторых факторов. Например, если отопление идет как вспомогательное, тогда слой утеплителя ложится самый тонкий, для второго и выше этажа нужен слой в три−пять миллиметров, а для холодных помещений применяется максимальной толщины утеплитель. Далее, нужно установить армированную сетку, укрепляющую стяжку.

В обязательном порядке сделайте необходимые расчеты: площадь помещения, диаметр труб, мощность насоса и котла. Потому что длина труб должна соответствовать определенным расстояниям, чтобы обогрев был эффективным, а циркуляция воды − нормальной.

Установка водяного пола

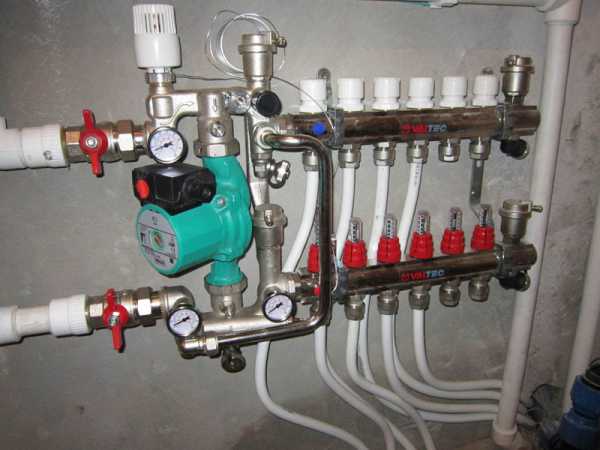

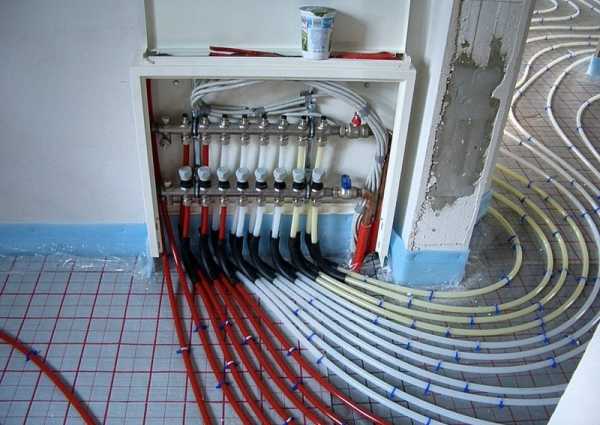

Коллектор

Прежде всего нужно определиться с местом для установки коллектора. Это очень важно, потому что именно к нему тянутся все контуры. Как правило, это устройство монтируют в стену и прикрывают дверцей, что выглядит, как шкафчик.

Расположение коллектора должно предполагать одинаковую протяженность труб из каждой комнаты, поэтому лучше приблизить его к самым длинным коллекторам. Устанавливают устройство выше уровня пола, но при этом не отводят трубы вверх. Это делается для того, чтобы не возникали проблемы в воздухоотводной системе.

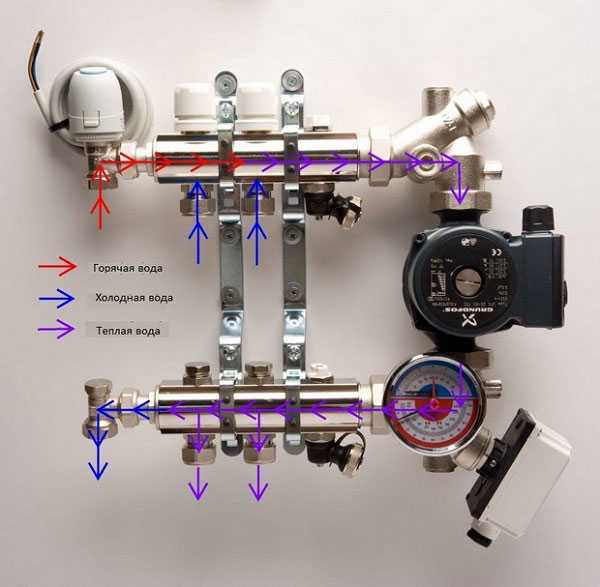

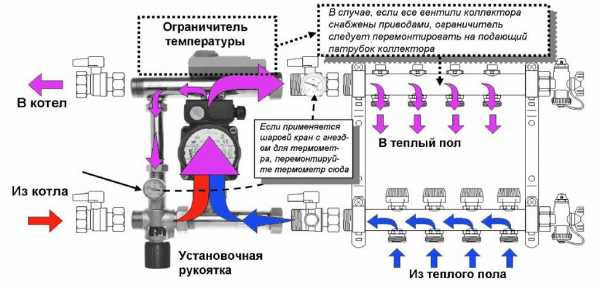

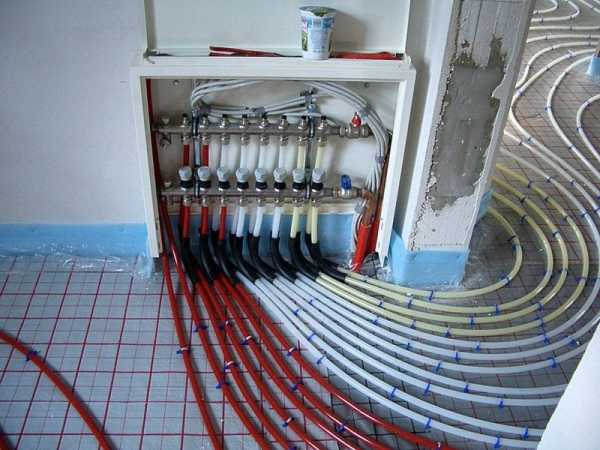

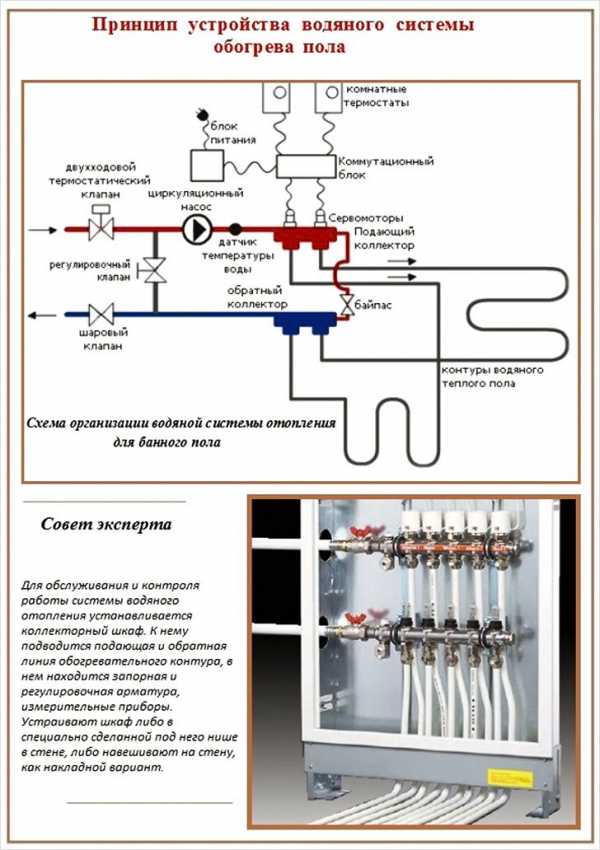

Коллектор и схема работы водяного теплого пола

Раскладка трубопровода

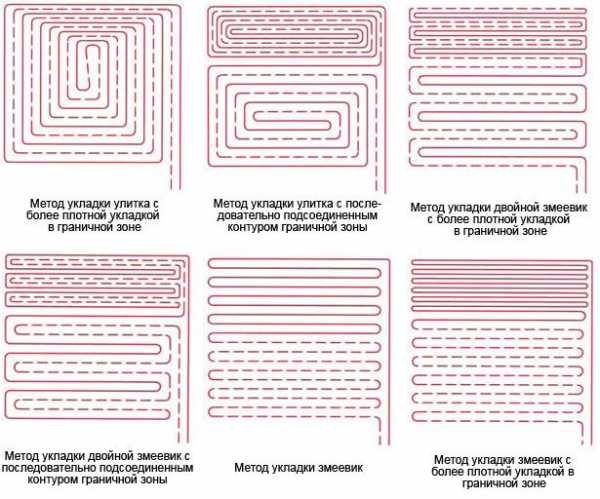

Трубопровод можно раскладывать разными способами: параллельно, петлей, спиралью и так далее. На качество отопления это не влияет. Укладочный шаг должен быть от десяти до сорока сантиметров в зависимости от расчетов. Нужно учесть, что от стены до трубы минимальное расстояние должно составить 8 см.

Если положить водяной теплый пол параллельным способом, то желательно начинать укладку от оконных проемов или наружных стен, потому что при таком способе самая высокая температура – в начале трубы. Вообще, он рекомендуется для небольших помещений.

А вот спиральный вид укладки, наоборот, можно использовать в больших комнатах, потому что в этом случае возвратная и подающая части расположены параллельно друг другу. Поэтому ни одна из труб не успевает остывать, так как теплая компенсирует остывшую.

Раскладка трубопровода

Монтирование

При установке водяного теплого пола необходимо уложенные трубы как следует закрепить. Если вы применяете бетонный способ, тогда они крепятся к арматурной сетке пластиковыми хомутами, если основа пенополистирольная, то на этих плитах есть специальные пазы, в которые вставляются теплораспределительные пластины, а сверху трубы, закрепляющиеся защелками. При деревянной основе – крепление такое же или при помощи шурупов.

Старайтесь соблюдать крайнюю осторожность, так как слишком тугое прижатие может деформировать трубу. Крепежные элементы устанавливаются на расстоянии одного метра. Не доставайте сразу всю трубу, лучше по мере ее монтирования, чтобы избежать сильных изгибов, которые, опять-таки, приводят к утрате прочности и, следовательно, возможен разрыв трубы.

После того как трубы уложены, подключите их к коллектору при помощи обжимных фитингов. Начало трубы соединяется с подающим выходом коллектора, поэтому количество их должно совпадать. Другой конец трубопровода соединяется с возвратным коллектором.

Окончательные работы

По завершении установки надо проверить систему на прочность. Для этого залейте в трубопровод воду под давлением пяти−шести бар на сутки и проведите тщательный осмотр. Ни одна труба не должна протечь и вздуться. Если это произошло, следует заменить поврежденные участки, если все благополучно, смело устанавливайте напольное покрытие.

Видео о том, как сделать водяной теплый пол

При деревянной основе укройте трубы вспененным полиэтиленом, при пенополистирольной – сразу покрытие, а при бетонной – сделайте стяжку. Слой цементного раствора должен подниматься над трубами на пять сантиметров. На каждые 4−6 метров необходимо делать деформационные швы. Они должны быть глубиной на две трети бетона и проходить вдоль и поперек. Нужно это для того, чтобы при нагреве системы стяжка не расширялась.

Чтобы цементный раствор прослужил вам долгое время, укройте его материалом, который не пропускает влагу и предотвращает испарение. В первые десять дней нужно пару раз в день смачивать пол водой. Полное высыхание происходит примерно через месяц.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

repaireasily.ru

Как сделать теплый пол водяной – особенности монтажа

Система отопления с помощью традиционных радиаторов постепенно вытесняется таким новым видом отопления дома, как водяной теплый пол. Сделать такой пол можно самостоятельно, для этого необязательно привлекать профессиональных мастеров.

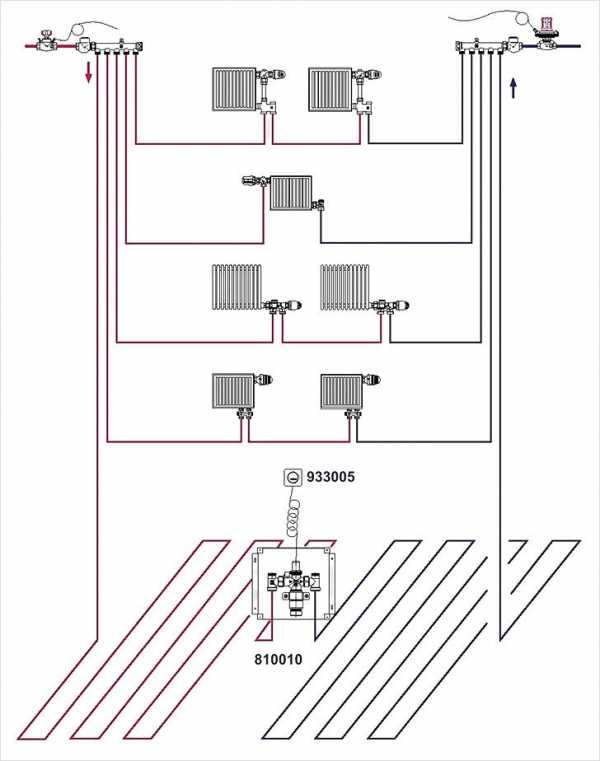

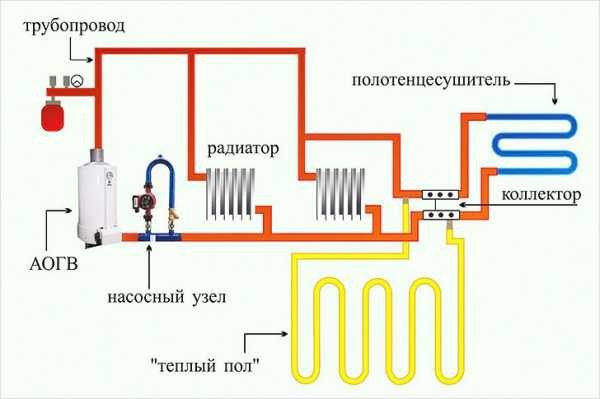

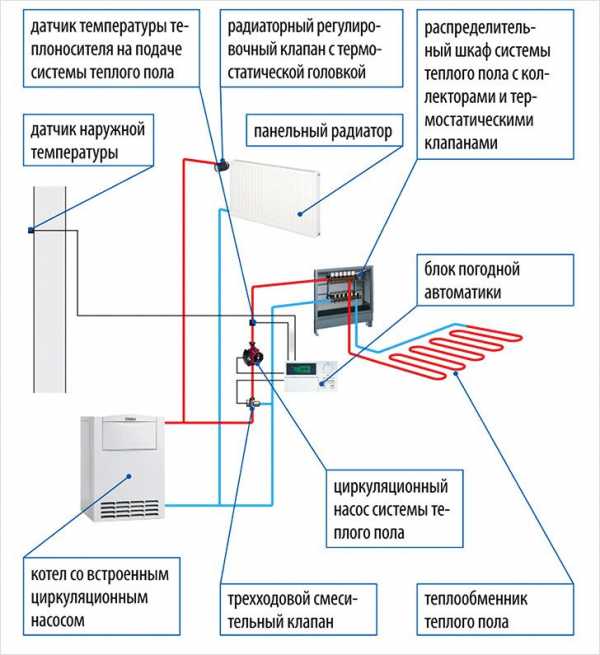

Схема теплого пола с коллекторной разводкой контуров.

Материалы и инструменты

Для того чтобы самостоятельно установить теплый пол, вам понадобятся следующие материалы:

• песок;
• цемент;
• мелкий щебень;
• пластификатор;
• профиль, что будет использоваться для установки маяков.

Также вам понадобятся следующие инструменты и принадлежности:

• гидробарьер;
• пенополистирольные плиты;
• материал для отражения тепла;
• трубы и запорные краны;
• фурнитура;
• гребенка, с ее помощью проводится подсоединение труб;
• кронштейны;
• крепежные элементы.

Вернуться к оглавлению

Особенности монтажа

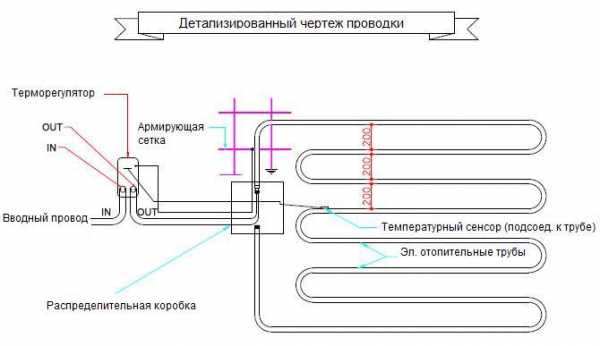

Схема монтажа электрического теплого пола.

Перед тем как сделать теплые полы, надо выбрать и установить газовый котел, его мощности должно быть достаточно для обеспечения полноценного теплообеспечения дома или квартиры. Для увеличения эффективности котла, на «обратку» можно установить дополнительный насос.

В том случае, когда в доме будет установлена комбинированная система, включающая в себя теплые полы и радиаторы отопления, насос необходимо устанавливать на общую «обратку». Если же этого не сделать, то циркуляция воды будет происходить по тому кругу, где будет установлен дополнительный насос.

Если вы покупаете новый котел, то надо, чтобы его мощность была с запасом, такой котел будет служить намного дольше, так как не будет постоянно работать на полную мощность.

Вернуться к оглавлению

Проводим установку теплого пола

Для того чтобы теплый пол надежно и долго служил, надо для него подготовить прочную основу.

Труба, из которой состоят теплые полы, устанавливается на стяжку, а она, в свою очередь, должна быть уложена на подготовленное основание. Для установки первой стяжки используют бетон или цементно-песочную смесь. От качества стяжки будет зависеть скорость и качество циркуляции воды в системе теплого пола. Если пол будет неровным, то будет намного сложнее удалить воздух, что в любом случае появится в системе во время закачки воды.

Вернуться к оглавлению

Укладываем первую стяжку

Схема укладки кабеля.

Сначала надо спланировать слой песка или щебня, на который устанавливают маяки. Чтобы было удобно работать правилом, расстояние между маяками должно быть меньше его длины на 10 см. Состав раствора для указанной стяжки будет зависеть от марки цемента, который вы будете использовать для ее замешивания. Для того чтобы эта стяжка приобрела требуемую прочность, должно пройти не меньше трех недель.

После того как стяжка полностью высохнет, ее покрывают гидробарьером. Обязательно надо заворачивать пленку на стену на высоту до 10 см, если получается стык, то его также необходимо перекрывать на расстояние 10 см.

Если вы делаете стяжку в доме или квартире, расположенной на первом этаже, то необходимо уложить пенопласт. Его плотность для жилого помещения должна быть не меньше 25. Листы пенопласта имеют специальный стыковочный шпунт, для отрезания необходимого размера листа можно использовать обычный канцелярский нож.
Сверху пенопласта надо уложить теплоотражатель фольгой вниз. В данном случае также надо делать нахлест на стену. Прослойка из теплоотражателя и гидробарьера возле стенки будет служить буфером при расширении верхней стяжки.

Вернуться к оглавлению

Проводим укладку труб

Схема-пример подключения водяного теплого пола.

Для установки теплого пола берем металлопластиковую трубу диаметром 16 мм. Укладывать ее можно спиралью или змейкой. Если вы уложите трубы спиралью, то пол будет прогреваться более равномерно. Если укладка труб теплого пола была проведена змейкой, то пол будет более теплым в начале трубы. Данный способ подходит в том случае, когда надо обходить определенные зоны или предметы, чтобы увеличить качество нагрева, шаг между трубами уменьшают по мере их удаления от источника тепла.

Перед укладкой трубы надо провести разметку трассы, определиться с местами изгиба труб и с тем, какое между ними должно быть расстояние. Обычно оно должно быть в пределах 20-25 см, в таком случае тепло будет поступать равномерно, и не будет чувствоваться разница температуры. Так как тепло поднимается под углом 45 градусов от центра трубы, то чем тоньше стяжка, тем меньше шаг трубы.

Металлопластиковую трубу нельзя изгибать на угол, превышающий 80 градусов, иначе происходит ее загиб, и в этом месте может возникнуть течь. Для усиления трубы на ее изгиб можно надевать металлическую пружину.

После того как проведена разметка, можно устанавливать кронштейны, при помощи которых будут крепиться трубы. Для укладки трубы потребуется два человека, укладку начинают от места подключения, там же устанавливается распределительная гребенка. Один человек постепенно протягивает трубу в кронштейн, а второй потихоньку разматывает бухту. Не рекомендуется проводить соединение трубы под стяжкой, при таком варианте лучше разделить отопление на два крыла. Вдоль наружной стены шаг укладки труб необходимо уменьшить, чтобы улучшить обогрев в этом месте.

Вернуться к оглавлению

Подключаем трубу к коллектору

Для подключения трубы к котлу необходимо сделать распределительные узлы или узел, чтобы они не мешали, их лучше спрятать в стену.

В стене можно сделать нишу, в которую прячут гребенку. Есть готовые гребенки с кранами, главное, чтобы они имели компактные размеры. На входе и выходе трубы из гребенки обязательно необходимо установить краны. Наличие кранов позволяет отключать от системы отопления отдельные комнаты, и с их помощью можно увеличивать или уменьшать подачу воды, таким образом, регулировать температуру воздуха в комнате.

Для проведения автоматического регулирования температуры в помещении используются регулировочные теплостатические вентили. Температура теплоносителя задается при помощи вентиля, а термоголовка поддерживает заданную температуру. В термобалоне находится парафин, который, изменяя свои параметры, корректирует пропуск краном горячей воды.

Вернуться к оглавлению

Особенности монтажа верхней стяжки

После правильной установки трубы можно переходить к заливке верхней стяжки. Чтобы сделать водяной теплый пол от начала до конца, при заливке стяжки металлопластиковую трубу необязательно заполнять водой. Надо правильно установить маяки, если толщина стяжки до 7 см, то их устанавливают на раствор, если больше, то на деревянные плашки.
При установке маяков на раствор работу можно начинать не раньше чем через сутки. В раствор обязательно надо добавить пластификатор, он не дает появиться трещинам. После того как проведена заливка, нельзя включать котел на полную мощность, иначе могут появиться трещины.

Большинство врачей указывает на то, что теплый пол более благоприятно влияет на организм человека, чем обычное отопление при помощи радиаторов. Оптимальными вариантами для напольного покрытия считаются плитка, линолеум и паркет. Если вы выбрали паркет, то надо учитывать, что чем меньше плотность дерева, тем больше его теплопроводность.

Использование ковровых покрытий будет приводить к тому, что во время нагрева поверхности пола от них в воздух будет подниматься пыль, именно поэтому сочетание теплого пола и коврового покрытия не рекомендуется в спальне и детской комнате.

kuhnyamoya.ru

Как работает теплый водяной пол

На протяжении 15 лет теплые водяные полы с успехом используются в качестве основного и дополнительного источника тепла в жилых помещениях. Не секрет, что для исправной работы этой системы, при их сборке, важно соблюдать последовательность монтажа, а для этого нужно понимать, как работают теплые водяные полы. В таком случае даже если вы решили сделать теплые полы своими руками, у вас получится создать эффективный обогрев, который будет отличным средством в борьбе с холодом. В этой статье мы рассмотрим основные узлы водяного обогрева, и по какому принципу они работают.

Принцип действия напольного отопления

Схема подключения теплого пола

Работа теплого водяного пола заключается в перекачивании теплоносителя по заранее уложенным трубам. Теплоноситель, как правило, двигается принудительно под воздействием циркуляционного насоса. Обогрев теплоносителя осуществляется в котле, который может быть газовый, электрический или на альтернативном топливе. В пол укладывается контур, который состоит из подачи и обратки. Между отопительным контуром и котлом оборудуется коллектор, в котором теплоноситель равномерно распределяется по нескольким контурам. Также коллектор служит для контроля и регулирования температуры. При падении уровня температуры ниже заданной, термостатические клапаны открываются, и в систему поступает горячая вода. Когда в системе и в помещении достигается заданная температура, эти клапаны перекрывают подачу теплоносителя, соответственно выключается насос. Для удобства управления вся система теплого пола работает в автоматическом режиме.

Обратите внимание! Обустройство теплого водяного пола коллектором это основной и самый лучший вариант. Однако существуют и другие методы, которые не менее эффективны, а в некоторых случаях являются единственно правильным решением для организации напольного обогрева.

Коллектор теплого пола

Благодаря коллектору можно устанавливать для пола комфортную температуру. Так, из котельной теплоноситель, поступающий к коллектору может иметь около 90 °С. На коллекторе имеется термоголовка с погружным зондом, которая позволяет регулировать температуру. Именно так и осуществляется настройка желаемой температуры теплого пола, которая достигает около 50 °С. При необходимости, остывший теплоноситель смешивается с горячим в необходимой пропорции, которую регламентирует погружной зонд. Таким образом, от вас требуется просто выставить нужную температуру, а система будет автоматически ее регулировать.

Обратите внимание! Дополнительно коллектор оснащается расходомерами. На них указывается уровень температуры в каждом контуре. Например, с коллектора может направляться один контур в ванную комнату и спальню. При желании вы сможете настроить необходимую температуру для конкретного помещения.

Чтобы регулировать давление в системе применяется байпасная линия. Благодаря ей, при аварии, вода будет слита в автоматическом режиме, что стабилизирует давление в системе.

Теплый пол в комбинации с радиаторами

Схема комбинированного отопления

В некоторых случаях обустройство теплого пола можно только при комбинации его с радиаторной системой. Так, основным отоплением будут установленные радиаторы, а в отдельных участках помещения будет обустроен теплый пол. Чтобы это реализовать существует несколько вариантов. Например, на входе/выходе из котла устанавливается Т-разъем. Один выход предназначается для напольного отопления, а другой для радиаторного.

Обратите внимание! Напольное отопление можно легко внедрить в уже имеющуюся радиаторную систему. Это возможно благодаря беспроводному термостату, который ускоряет и облегчает процедуру монтажа и подключения водяного пола.

Мы обсудили с вами основные схемы работы теплого пола. Если вы понимаете, как устроена эта система, то осуществить монтаж своими руками вам не составит особого труда. Если у вас есть опыт в выполнении таких работ, то обязательно оставляйте отзывы. Если же у вас возникают вопросы, то задавайте их нашим экспертам.

Видео

Из предоставленного видео вы сможете больше узнать о принципе работы теплого водяного пола:

Схемы

Рекомендуем ознакомиться с различными схемами подключения и устройства теплого водяного пола:

Схема и устройство теплого пола Схема подключения дополнительного контура Схема радиаторного и напольного отопления

Схема подключения комбинированного теплого пола

Последняя редакция: 01.12.2015 Автор: Максим Викторович

polsvoimirukami.ru

Теплый водяной пол: как правильно сделать?

• Многослойность системы
• Монтаж системы
• Достоинства и недостатки
• Как рассчитать нужное количество материаов
• Как выбрать трубу
• Коллектор
• Отопительный котел

Система, расположенная под верхним покрытием пола и в которой роль теплоносителя выполняет вода, называется «теплый водяной пол». Элементарно простой принцип работы устройства позволяет циркулировать воде, нагревая поверхность. Тепло уходит вверх и устройство вполне может быть основным источником всей отопительной системы помещения в доме. Специальная труба с высоким сроком эксплуатации и отличными техническими характеристиками должна быть уложена на подготовленное покрытие. Оно не даст теплу уходить вниз. Соблюдение технологии требует, чтобы такая система выглядела, как многослойный пирог.

Многослойность системы

Функциональность, экономичность и простота в эксплуатации системы «водяной теплый пол» зависит, прежде всего, оттого, как она сделана. Продуманная до мелочей схема,соблюдение правил монтажа позволит:

• сделать в доме тепло;
• удобно пользоваться системой;
• исключить дополнительные расходы.

Для достижения  таких результатов  потребуется  многослойный пирог. Его основная задача локализация тепла в месте источника поступления и направление его вверх для обогрева помещения в доме.

Каждый слой должен выполнять определенные функции, а вся система вместе даст возможность достичь желаемого результата.

Итак, водяной теплый пол должен быть устроен следующим образом:

1. Нижний слой – гидроизоляция. Это может быть как специальный материал, так и обычная парниковая пленка.
2. Следующий слой, который должен иметь пирог – теплоизоляционный материал. Это может быть слой полипропилена, любого другого плотного утеплителя или, на худой конец, угольной золы. Последняя также способна задерживать тепло.
3. Третий слой – фольга. Зачастую многие не считают нужным её использовать, хотя наличие фольги позволяет экономить на расходах энергоносителя порядка 7-10%.
4. Следующий слой – это непосредственно трубы, по которым будет циркулировать вода. Профессионалы рекомендуют перед её укладкой положить армированную сетку. К ней легче будет крепить витки трубы.
5. Стяжка. Она не должна иметь большую толщину. Её основная задача в том, чтобы «закрыть» пирог.
6. Верхним покрытием может быть все что угодно. Однако наибольшими теплопроводящими качествами обладает керамическая плитка.

Во время монтажа конструкции очень важно следовать установленной технологии. Это позволит пользоваться системой без проблем и экономить расходы энергоносителей.

Монтаж такой системы довольно трудоемкий, выполнить его за один день нельзя. При этом еще нужно провести расчеты сечения труб, а также определить шаг между витками трубы и выполнить корректное подключение к котлу и коллектору (о технике монтажа речь пойдет позже). Но длительность процесса должна быть окуплена простой эксплуатации.

Вернуться к оглавлению ↑

Монтаж системы

Все работы по сборке системы нужно начинать с самого простого. Имеется в виду расчистка и подготовка поверхности. Если основание, на котором будет «пирог» ровное, то делать дополнительную стяжку нет необходимости. В противном случае придется выделить время и деньги для выполнения цементно-бетонной стяжки. А после её высыхания нужно будет укладывать каждый слой.

Если есть возможность, то можно приобрести утеплитель, который производится специально для теплых полов. Его неоднородная поверхность специально рассчитана для укладки трубы. Как правило, дополнительные крепления, а также фольга на слое такого полипропилена здесь не понадобятся.

После укладки трубы нужно обязательно подключить её к коллектору. Когда конструкция водяного теплого пола готова, стоит опробовать её работу и только после этого выполнять верхнюю стяжку. В идеале её слой не должен превышать 3-4 сантиметров. Именно такая высота прогревается быстро, а тепло равномерно распределяется по всей площади. Тогда система водяного теплого пола может стать альтернативной заменой стандартному способу обогрева жилья.

Вернуться к оглавлению ↑

Достоинства и недостатки

Главным достоинством системы теплых полов является то, что эксплуатация конструкции не потребует дополнительных расходов электроэнергии. А вот самый весомый недостаток системы в том, что она может быть применена только в частном доме.

Достоинства	Недостатки
Длительный срок эксплуатации	Трудоемкий монтаж
Простота пользования системой	Точный расчет системы отопления
Возможность совмещения «теплого пола» с общей системой отопления	Вероятность затопления полов в доме, если часть трубы будет повреждена

Теоретически, устройство водяного теплого пола может быть выполнено и в квартире на первом этаже. В этом случае подключить трубы нужно будет к центральной отопительной разводке. Но, во-первых, это незаконно. А, во-вторых, так не будет возможности регулировать температуру теплоносителя. Именно поэтому такой пол – идеальный вариант, который должен быть использован в частном доме.

Водяное отопление пола не заставляет полностью отказываться от централизованной подачи тепла. Вполне могут быть реализованы такие варианты:

1. В доме есть отопление, а полы нагреваются только, скажем, в ванной, на кухне и детской.
2. В жилье есть отопительная система, которая его обогревает. А такие полы в сезон лишь слегка теплые. По ним приятнее ходить, а детям комфортно играть.
3. В помещениях нет привычной отопительной системы. Их обогрев происходит исключительно через полы.

Каждый из этих вариантов вполне может быть реализован. Перед тем как будут начаты расчеты, стоит знать, что нельзя цельную двухсотметровую трубу растянуть по всему дому. Для каждого отдельного помещения надо выполнять одну систему – контур. А потом каждый из них подключить к коллектору и котлу.

Для каждого контура должен быть отдельное подключение. Это даст возможность устанавливать в разных комнатах нужную температуру.

Вернуться к оглавлению ↑

Как рассчитать нужное количество материаов

Идеальный вариант для определения количества всех необходимых материалов предполагает

• Выполнение замеров;
• Проведение формульных расчетов;
• Составление чертежа;
• Подготовку сметы расходов.

Внимание! Нужно знать, что ошибки, допущенные при расчетах, по окончании монтажа исправить уже будет невозможно. Таким образом, если полы будут слишком горячими или, напротив, не смогут выполнять отопительную функцию в частном доме, «пирог» нужно будет разобрать полностью.

Так что расчеты, в том числе и мощности будущей конструкции чрезвычайно важны.

Несколько рекомендаций о том, как лучше провести этот этап:

1. Разработка схемы укладки. Она учитывает размеры помещения, его форму, а также, желательно, будут ли здесь находиться объемные вещи, прокладка труб под которыми нецелесообразна. Например, мебельные шкафы, душевая кабина и так далее.
2. При расчетах нужно учитывать, что максимальная длина одной части контура не должна превышать 100 метров. Устанавливается шаг укладки (расстояние между витками трубы). Стандартный шаг имеет длину 15 сантиметров. Если же монтаж идет в частном доме где-нибудь в Якутии, то расстояние между витками может быть уменьшено до 10 сантиметров. В этом случае, когда пирог уже будет закрыт, большая площадь теплоотдачи даст возможность получить лучший отопительный результат. На таком шаге нужно остановиться и тогда, когда водяной теплый пол – единственный источник отопления. По периметру помещения расстояние от крайней части трубы в системе до стены должно быть от 15 до 25 (максимум) сантиметров.
3. Обычно трубы для пола продаются на метраж в бухтах и важно при монтаже системы использовать в каждой комнате цельный кусок трубы. Именно для этого нужно получить результат по формуле:. Здесь – площадь помещения, на которой будет расположен контур (м²⁾, а – расстояние между витками трубы (м). – это стандартный показатель, который предполагает запас трубы, отпущенный на изгибы контура. Так, при площади в 15 м², покрытой контуром, и шагом укладки 0,15 м длина трубы должна быть 110 метров, а именно:



Для каждого контура нужно прибавлять еще длину от комнаты до коллектора и расстояние трубы, идущей назад. Проще всего укладывать трубы в комнатах, а коридор будет отапливаться за счет того, что через него будут проведены к коллектору концы всех контуров.

Вернуться к оглавлению ↑

Как выбрать трубу

Минимальная стоимость погонного метра трубы, которая может быть использована для того, чтобы выполнить обогрев пола, 50 центов. Неплохо, если такая труба будет соответствовать стандартам ДСТУ Б.В. 2,7-143. Это значит, что температурный предел для теплоносителя 95°С. Максимальное рабочее давление, которая способна выдержать труба 10 bar. И все это имеет срок службы близкий к полувеку.

Часто производители указывают, что труба обладает такими свойствами:

• Мягкость. Но она должна быть в пределах умеренных показателей;
• Эластичность. Ее величина как раз на уровне нужном для выполнения витков;
• Повышенная прочность. Отопительный пирог предполагает, что труба должна выдержать стяжку, а также верхнее покрытие и мебель.

Обычно в одной бухте находится не менее 200 метров трубы. Материал довольно просто режется специальными инструментами.

Существует несколько способов укладки трубы под стяжку. Из них самые популярные и простые такие:

• Улитка;
• Змейка.

Первый вариант предполагает, что нужное количество метров трубы будет отрезано сразу. Затем будет найдена середина и в центре комнаты сделана петля. Таким образом, обе трубы будут укладываться параллельно. После того как вся «улитка» уложена, концы нужно вывести из комнаты и протянуть их к коллектору.

Способ укладки улитка

При воплощении второго варианта укладка трубы начнется со входа в комнату. Труба будет располагаться по всей её длине, а затем делать поворот. Оба варианта удобны для воплощения и нет никакой разницы между двумя способами, которые бы могли повлиять на эффективность работы отопительной системы.

Способ укладки змейка

Вернуться к оглавлению ↑

Коллектор

Правильно сделанные водяные полы предполагают, что для соединения трубы с котлом нужен важный промежуточный элемент. Его задача смешивать горячую и холодную вод, чтобы потом равномерно распределять тепло по контурам, контролируя при этом температуру.

Основные параметры для коллектора следующие:

• Выводов должно быть столько, чтобы была возможность подключить каждый контур. Другими словами, если в 5 комнатах первого этажа, а также трех коридорах есть трубы теплого пола, то в коллекторе должно быть 8 выводов.
• Желательно иметь такое же количество обратных клапанов, сколько есть выходов для контуров. Тогда будет возможность регулировать температуру для каждого отдельного помещения в частном доме.
• Коллектор должен быть снабжен клапаном, который может отводить воду. А также клапаном, способным «стравливать» воздух.
• Современные устройства снабжены предварительными смесителями. Их задача смешивать горячую воду, идущую от котла, с той, которую подает обратка. Но качественное водяное отопление полов не требует наличие этой функции как обязательной. Если есть обычный регулятор температур без неё вполне можно обойтись.

Чаще всего коллектор устанавливается рядом с котлом.

Важно выполнить правильное подсоединение всех контуров

Сборка коллектора должна происходить в соответствии с рекомендациями производителя. После чего необходимо выполнить подключение к котлу.

Вернуться к оглавлению ↑

Отопительный котел

Первоопределяющим при выборе этого важного агрегата должна быть его мощность. Её должно хватать для полноценного нагрева воды в пиковые моменты загрузки всей отопительной системы. При этом котел должен иметь еще некоторый запас мощности. Последний должен быть на уровне 15-20%.

Для того чтобы нагреваемая котлом вода могла циркулировать по системе «водяное отопление полов» нужен насос. Современные котлы имеют встроенные насосы.

Как правило, один мощный котел способен продуктивно работать, чтобы отопить до 200 м² площади, причем на двух этажах.

Это важно! Лучше всего выбирать те котлы, которые имеют два контура. Так, один будет нагревать воду для отопления, второй для пользования. Это позволит летом экономить на расходах, но иметь горячую воду в кране.

Укладка труб, соединение их с коллектором и котлом должны завершиться пробой работы всей системы. Лучше, чтобы при первом включении присутствовал специалист от производителя котла, а также те люди, которые выполняли монтаж пола. При нормальном функционировании и стабильном давлении котла вполне можно приступать к финальной части работ с тем, чтобы наконец-то закрыть этот многослойный пирог. Последняя стяжка должна быть уложена на холодные трубы. А после её высыхания можно заняться напольным покрытием.

Честь и хвала тем, кто придумал и усовершенствовал возможность обогрева при помощи трубы, уложенной в пол. Таким способом могут быть эффективно обогреты не только жилые помещения, но и офисы, промышленные предприятия, храмы, а также открытые торговые площадки. При этом один раз хорошо выполненная система дает возможность для беспроблемного функционирования на протяжении большого количества лет.

Статьи по теме

Типы теплых полов от А до Я

greempol.ru

Как сделать водяной теплый пол своими руками

В настоящее время люди все чаще отдают предпочтение в пользу теплых водяных полов, отказываясь от привычных систем и методов обогрева жилых помещений. Водяной теплый пол более сложен в укладке и подключении по сравнению со своим электрическим аналогом. Но при желании даже с такой работой можно справиться своими руками. Нужно лишь детально изучить инструкцию и полностью разобраться в каждом этапе монтажа.

Как сделать водяной теплый пол своими руками

Содержание пошаговой инструкции:

Нюансы и тонкости технологии

Преимуществом водяной системы является, прежде всего, то, что ее можно укладывать практически под любое напольное покрытие. Однако важно помнить, что если кафель подходит почти любой, то к выбору ламината нужно подойти с учетом ряда особенностей, т.к. некоторые разновидности такой отделки попросту рассыхаются и деформируются под воздействием тепла. В самостоятельном монтаже такого обогрева нет ничего сверхсложного, нужно лишь выделить время и разобраться во всех деталях.

Водяной теплый пол: экономное тепло

Вне зависимости от выбранного финишного покрытия, монтаж требует особого внимания и максимально серьезного подхода.

При монтаже системы, использующей воду в качестве теплоносителя, нужно побеспокоиться не только об обеспечении ее полной работоспособности, но и о том, чтобы жидкость не могла замерзнуть ни при каких обстоятельствах. Данное требование в особенности актуально в случае монтажа системы в частном доме, где трубы проходят на небольшом расстоянии от фундамента и грунта.

Также сразу настройтесь на то, что даже самостоятельная укладка и подключение обогрева потребуют ощутимых капиталовложений.

Самостоятельная укладка водяного теплого пола может быть выполнена только в том случае, если в доме или квартире уже есть индивидуальное отопление. Подключение подобной системы к централизованному отоплению может выполняться только после предварительного получения специального разрешения, которое дают с большой неохотой. Помимо этого, для нормальной работы теплого пола в системе должен присутствовать специальный насос, и его полноценное использование возможно исключительно при наличии индивидуального отопления.

Прежде чем начинать заниматься обустройством водяной системы обогрева, необходимо выбрать подходящие трубы. Чаще всего используются трубы из полипропилена либо металлопластика. Оптимальный диаметр – от 2 см. Укладка полипропиленовых труб потребует использования специального паяльника для их соединения, что в случае самостоятельной укладки может доставить множество неудобств.

Трубы для водяного теплого пола

Металлопластиковые трубы гораздо более просты в укладке и соединении, чем их полипропиленовые аналоги. Поэтому для самостоятельного подключения рекомендуется выбрать именно такие изделия.

Вне зависимости от типа выбранных труб, финишного покрытия и прочих обстоятельств укладка теплого пола потребует наличия определенных материалов и инструментов.

Приспособления для подключения теплого пола

1. Утеплитель.
2. Гидроизоляционный материал.
3. Демпферная лента.
4. Крепежные элементы.
5. Трубы.
6. Арматурная сетка.
7. Набор гаечных ключей.
8. Вентили.
9. Коллектор с фитингами.

Особенности эксплуатации теплого пола в многоквартирном доме

Особенности эксплуатации теплого пола в многоквартирном доме

Систему нужно продумать таким образом, чтобы чистовой пол нагревался не более чем до 35-37 градусов, т.к. при более высокой температуре ходить по такому полу будет попросту некомфортно. При условии правильного подключения вода в трубах будет прогреваться до 55-60 градусов, чего вполне достаточно для обеспечения комфортного микроклимата в помещениях.

Теплый пол относится к категории низкотемпературных отопительных систем, благодаря чему обеспечивается максимальная экономичность обогрева. К примеру, при прочих равных условиях водяной теплый пол прогреет комнату до такой же температуры, как электрические обогреватели, с заметно меньшими расходами. Это становится возможным благодаря тому, что теплый пол занимает гораздо большую площадь, чем прочие бытовые обогреватели.

Порядок подключения системы обогрева предельно прост. Его суть заключается в том, что теплый пол подключается к уже имеющейся системе отопления. Если квартира находится на первом этаже, система врезается в верхнюю разводку отопления. В случае расположения квартиры на выше идущих этажах, теплый пол нужно подключать к нижней разводке отопительной системы.

Суть в том, что в упомянутых выше узлах состыковки будет осуществляться переход теплоносителя в обратный трубопровод.

И важно правильно выполнить подключение, чтобы не доставлять неудобств другим жильцам дома.

Подготовка основания к укладке теплого пола

Водяной теплый пол

Работа по монтажу теплого пола начинается с правильной подготовки основания. Сначала нужно избавиться от имеющегося покрытия, вплоть до бетонного основания либо плиты перекрытия. На очищенное основание укладывается гидроизоляционный материал. Он будет предотвращать образование конденсата на основании и предотвратит его разрушение. Влагоизоляционная пленка укладывается с нахлестом. Места стыков обязательно проклеиваются скотчем, по возможности металлизированным.

На подготовительном этапе необходимо выбрать место для размещения коллекторного шкафа, к которому в будущем будут подключены трубы теплого пола. Обязательно продумайте порядок установки циркулярного насоса, если он не был подключен до этого. На входной трубе, которая подходит к коллекторному шкафу, обязательно должен присутствовать запорный вентиль. При необходимости с его помощью можно будет отключить систему обогрева. По контуру комната оклеивается демпферной лентой.

Коллекторный шкаф

На гидроизоляционный слой укладывается утеплитель. В случае с устройством системы водяного теплого пола в качестве теплоизоляции лучше всего использовать плотный пенополистирол. Стыки плит утеплителя обязательно проклеиваются демпферной лентой.

После завершения подготовки основания можете приступать к монтажу арматурной сетки. Она обязательно должна быть уложена в том случае, если в качестве финишного покрытия будет применяться керамическая плитка. В случае же если планируется укладка ламината, от армирующей сетки можно отказаться. Такая сетка позволяет добиться более высокой жесткости и прочности стяжки, которая должна быть сделана непосредственно до укладки кафеля.

Установка водяного тёплого пола

Трубы крепятся к армирующей сетке. Для фиксации подходят любые удобные элементы. Чаще всего это зажимы и клипсы. Также применяется крепежная лента, проволока и т.д. При укладке металлопластиковых труб нужно учитывать ряд важных нюансов. Прежде всего, их следует размещать на расстоянии не менее 20 см от стен. Шаг укладки должен находиться в пределах 10-30 см. По возможности шаг должен быть одинаковым.

Схема подключения

Существует множество различных способов укладки труб водяного теплого пола. В отдельных ситуациях допускается даже их размещения в 2 слоя. Металлопластиковые трубы достаточно гибкие, так что в процессе их укладки никаких особых проблем возникнуть не должно. Однако важно контролировать жесткость фиксации труб к арматурной сетке.

Слишком жесткое крепление недопустимо. Суть в том, что при нагревании материал труб будет расширяться, поэтому чересчур жесткое крепление приведет к деформированию труб и нарушению нормальной работы системы отопления.

Изгибы старайтесь делать максимально плавными, любые резкие повороты будут негативно отражаться на эффективности работы системы.

Порядок подключения теплого пола

Схемы укладки теплого пола

После того как все трубы будут уложены, выполняется их подключение к коллекторному шкафу. Устройство данного агрегата выполнено таким образом, что к нему подсоединяются и те трубы, которые отвечают за вывод теплоносителя из системы теплого пола, и те, за счет которых осуществляется ввод воды в систему.

После соединения труб выполните пробный запуск системы и понаблюдайте за ее работой. Важно, чтобы не было даже малейших протечек. Откройте сливные краны и заполните трубы системы. При отсутствии протечек и прочих нарушений в работе теплого пола можете включать котел и прогревать воду. Через некоторое время отключите отопление, дайте полу остыть и переходите к следующему этапу.

В случае если роль финишного покрытия будет выполнять плитка, нужно, как уже отмечалось, сделать стяжку. В случае с плиткой заливают цементно-песчаную стяжку. Предварительно стяжка армируется. Укрепляющая сетка укладывается на трубы. Стяжка создается таким образом, чтобы цементно-песчаный слой полностью покрывал все трубы и сетку.

Укладка теплого пола

Приступать к укладке кафеля на пол можно не менее чем через 3-4 недели. Именно за такое время стяжка обычно полностью высыхает и набирает максимальную прочность. Для обеспечения наилучшей теплоотдачи рекомендуется укладывать кафель с гладкой поверхностью, т.к. даже минимальные шероховатости существенно снижают эффективность обогрева.

Таким образом, в самостоятельной укладке теплого пола нет никаких существенных сложностей. Нужно лишь грамотно подготовить основание, выбрать подходящий вариант укладки труб, установить все необходимые агрегаты и соединить их, протестировать работу системы, уложить армирующую сетку, залить стяжку и обустроить выбранное финишное покрытие. Во всем следуйте инструкции, и вы получите эффективную систему обогрева с максимально рациональным расходом энергии и сможете существенно сэкономить на услугах сторонних монтажников. Удачной работы!

Видео – Водяной теплый пол своими руками

Видео — Какие расчеты необходимы перед устройством теплого пола

svoimi-rykami.ru

Водяной теплый пол: своими руками монтируем систему

Трубы теплого пола

Тёплый пол стал настолько популярным, что по числу запросов в интернете намного превысил запросы по давно прижившейся системе водяного отопления с радиаторами. Вопрос о том, как сделать водяной теплый пол своими руками, волнует сейчас многих умельцев еще из-за возможности сэкономить средства, так как удовольствие по монтажу такой системы не из дешевых. Ниже мы рассмотрим один из вариантов укладки теплого пола с водяным подогревом из металлопластиковой трубы (см. видео).

Материалы для теплого пола

Строительные материалы:

• мелкий щебень;
• песок или отсев;
• цемент;
• пластификатор;
• перфорированный маячный профиль.

Сантехнические принадлежности (комплектация):

• котел газовый;
• гидробарьер;
• пенопласт повышенной плотности;
• теплоотражатель;
• трубы металлопластиковые:
• краны экопластиковые;
• фурнитура экопласт;
• распределительная гребенка;
• крепления;
• кронштейны на экопласт;
• дюбеля, шурупы и т. п.

Монтаж теплого пола

Котел

Монтаж коллекторного шкафа

Прежде чем самостоятельно монтировать водяной теплый пол, необходимо определиться с газовым котлом. Если у вас уже установлен газовый котел, то следует убедиться, что его мощности будет достаточно для подачи предусматриваемого объема воды. Если этой мощности окажется недостаточно, то придется установить дополнительный насос на «обратку».

Если газовый котел у вас еще не установлен, то выбирайте котел достаточной мощности, а лучше всего с запасом, чтобы потом не пришлось устанавливать вспомогательный насос. К тому же котел с запасом мощности служит гораздо дольше котла, работающего на пределе своей мощности. Установка котла — это отдельная тема. Необходимая характеристика газового котла находится в руководстве по эксплуатации.

Пол

Поверхность пола должен быть ровной

Чтобы самостоятельно сделать водяной теплый пол (см. видео), необходимо прочное основание. Его нужно укладывать на стяжку, а ее заливать на какое-то основание. Основанием для первого слоя стяжки может служить старая цементно-песочная или бетонная стяжка, а можно насыпать подушку из песка или мелкого щебня. Стяжка должна быть ровной, так как это будет влиять на циркуляцию воды в системе.

Первая стяжка

На распланированный слой щебня или песка устанавливаем маяки из перфорированного профиля. Расстояние между маяками не должно превышать длины вашего правила, а быть на 10-15 см меньше, чтобы вы смогли, стягивая раствор, двигать уровнем налево и направо. Раствор на первую стяжку делаем обычный, соблюдая требования, относящиеся к марке цемента. После того как закончена укладка стяжки, нужно выждать не менее недели. Самый лучший срок для высыхания – 21 день.

Подготовка к укладке трубы

Установка пенополистирольных плит

Сухая стяжка необходима для того, чтобы в нее без проблем вкручивать кронштейны для трубы. Но даже если вы будете крепить трубу другим способом, стяжка все равно должна высохнуть для удобства работы. На высохшую стяжку стелим гидробарьер таким образом, чтобы края плёнки заворачивались на стену. Высота заворота должна составлять не менее 10 см.

Если под вами находится жилая квартира или первый тёплый этаж вашего дома, то следующую процедуру вам выполнять необязательно. Заключается этот этап в укладке пенопласта.

Листы пенопласта, которые укладываются на пол, должны быть 25-й плотности в жилых помещениях и не менее 35-й плотности в помещениях с повышенной нагрузкой (кафе, бар, офис, предприятие, учебное заведение и т. п.). Листы эти обычно имеют размеры 100×50 см и на краях снабжены стыковочным шпунтом. Укладывать их очень легко. При необходимости листы хорошо режутся при помощи ножа для гипсокартона или обычного строительного ножа со сменным лезвием.

Далее производится укладка теплоотражателя. Его можно стелить внахлест, регулируя ширину. Материал стелется фольгой вверх. Напуск на стену делать обязательно. Высота напуска должна быть 10-15 см. Этот напуск необходим для того чтобы в него упиралась верхняя стяжка. При нагревании слой стяжки будет расширяться, а прослойка из гидробарьера и отражателя будет играть роль буфера между стеной и стяжкой. Буфер не позволит стяжке растрескаться.

Скажем прямо — устройство такого пола многослойное.

Монтаж металлопластиковой трубы

Укладка труб

Когда все элементы, предшествующие металлопластиковой трубе, установлены и собраны в единое устройство, можно начинать монтаж самой трубы. Будем устанавливать трубу диаметром 16 мм при помощи пластмассовых кронштейнов (это не единственный вариант). Для начала необходимо определиться, как будем укладывать трубу – спиралью или змейкой.

При укладке трубы спиралью — преимущество в равномерности нагрева площади пола, так как подача воды и ее отток (обратка) идут параллельно друг другу. При укладке трубы змейкой пол будет нагреваться больше в начале трубы. Но без такого способа укладки обойтись невозможно, если при укладке приходиться обходить какие-либо предметы или зоны. Чтобы при такой укладке избежать неравномерного нагрева пола, шаг трубы необходимо чуть-чуть уменьшать по мере отдаления от начала.

Как видите, пока проект «водяной теплый пол своими руками» не выказывал особых сложностей. Так будет и дальше, но теперь потребуется чуть больше внимания. Перед установкой трубы любым из способов, указанных выше, необходимо разметить трассу прохождения трубы. Это необходимо для создания оптимального расстояния между трубами и оптимальным углом изгиба трубы.

Среднее расстояние между контурами должно быть 20-25 см. Это делается с единственной целью — создать такое устройство, которое бы выделяло тепло равномерно распространялось по плоскости, и под ногами не чувствовалось перепадов температуры. Расстояние между трубами напрямую зависит от толщины последней стяжки. Тепло, излучаемое трубой, поднимается под углом 45° от центра трубы. Чем тоньше стяжка, тем плотнее должен быть шаг трубы.

Изгиб шестнадцатой трубы вручную не должен быть менее 80°. Это чуть меньше прямого угла, а при укладке тёплого пола порой возникают моменты, когда этот угол необходимо сделать более острым. Технология изготовления металлопластиковых труб такова, что если загнуть их более 80°, произойдет залом, и изделие в этом месте может протечь при дальнейшей эксплуатации.

Для этого перед тем как укладывать трубу, надеваем на нее пружину, немного превышающую внутренним диаметром наружный размер трубы. На шестнадцатую трубу подойдет пружина с внутренним диаметром 18-20 мм и длиной 15-25 см. Изгибая трубу, «одетую» в пружину, можно довести её до угла в 64°. Вот такая нехитрая технология.

Размечаем пол, учитывая требования, изложенные выше. По проделанной разметке устанавливаем кронштейны. Если был использован пенопласт, то кронштейны будет поставить затруднительно из-за длины дюбеля. В этом случае можно воспользоваться другими методами (коврик, сетка, скобы и т. п.).

Укладка трубы

Переходим к процессу — укладка металлопластиковой трубы. Вы сможете посмотреть этот процесс на видео, расположенном на этой странице, а также прочесть информацию, данную ниже.

Трубу лучше укладывать вдвоем. Таким образом увеличится скорость укладки и удобство проведения работ. Укладку начинаем от места подключения металлопластиковой трубы. Вероятнее всего, это будет распределительная гребенка. Возле гребенки оставьте 20-30 см запаса. Предварительно проденьте трубу в пружину и, постепенно проталкивая пружину вперёд, вставляйте трубу в кронштейны. Для этого один человек идет впереди и постепенно по мере надобности разматывает бухту, а другой укладывает трубу.

Здесь следует сделать небольшое отступление. Если комната, в которой вы монтируете теплый пол такая большая, что вам не хватает одной бухты, то лучше обойтись без соединения трубы под стяжкой. Для этого в комнате можно сделать два крыла отопления. В этом поможет распределительная гребенка. То есть, подача на комнату будет идти одной экопластовой трубой до гребёнки, а там вы сможете подключить даже три крыла.

Укладку трубы возле наружных стен следует производить более мелким шагом, чем в остальной части комнаты. Этот же принцип полезно будет применить, если комната находится с северной стороны дома.

Подключение системы «теплый пол»

Подключение труб к коллектору

Для подключения трубы к котлу или к общей трубе подачи воды необходимо смонтировать распределительные узлы для каждой комнаты или один большой узел для двух комнат. Безусловно, хочется сделать так, чтобы этот узел не мозолил глаза и не мешал в передвижении и расстановке мебели. Способ спрятать этот узел — утопить его в стене.

Для того чтобы это сделать есть два варианта: сделать аккуратную нишу в стене или в этой же нише установить ящик с дверкой. Автор этой статьи использует ящик для внутренней установки электросчётчика или для установки предохранительных автоматов. В этот ящик вмещаются две гребёнки на три выхода.

То есть сбоку к гребенке подсоединяется труба подачи и на выходе оказывается три канала, что позволяет подключить три трубы. Ниже располагаем такую же гребенку для оттока воды. Гребенки бывают разного типа. Некоторые продаются вместе с вмонтированными в них кранами. Все они хороши. Главное требование к распределительной гребенке – ее компактность, особенно если мы делаем ремонт в квартире.

Не забывайте, что перед каждой трубой у входа на гребёнке должен стоять кран. То же самое должно быть на выходе. Вода подается с экопластовой трубы, идущей от котла. На подаче воды к распределительной гребёнке тоже необходимо поставить кран. Краны служат двум целям. Первая: полное отключение какого-либо отдельного участка системы; вторая: для регулировки подачи воды, что дает возможность регулировать температуру в каждой комнате.

Но температуру в каждой комнате необязательно регулировать вручную. Автоматическую регулировку температуры позволяют производить теплостатические регулировочные вентили. Принцип работы последних довольно прост. Вентилем задается необходимая температура, а термоголовка задает нужные градусы. Происходит это благодаря термобаллону с парафином. Парафин сужается и расширяется под воздействием окружающей среды, уменьшая или увеличивая пропускную способность крана.

Заливка верхней стяжки

Заливка верхней стяжки

Когда труба установлена на пол, и вы уверены, что сделали все правильно, то можно заливать верхнюю стяжку. Перед заливкой металлопластиковой трубы заполнять её водой необязательно. Она достаточно жесткая благодаря алюминию, находящемуся в трубе. Для второй стяжки необходимо установить маяки. Если слой стяжки, которую вы зальете поверх трубы, не превышает 5-7 см, то вы можете установить маяки на цементный раствор. Если стяжка будет выше, то установить маяки на раствор крайне затруднительно, так как последний «поплывет».

В таком случае можно воспользоваться обычными деревянными плешками диаметром не менее 15-20 мм, чтобы к ним можно было прикрутить перфорированный маяк. Для установки этих плешек высверливаем перфоратором отверстия для плешек и забиваем их, предварительно натянув рядом нитку, выставленную по уровню. Потихоньку подбиваем плешку молотком до определённого уровня или подпиливаем ножовкой по металлу.

Если маяки устанавливались на раствор, то следует подождать хотя бы одни сутки, чтобы раствор затвердел. В случае с деревянными плешками раствор можно заливать сразу. После заливки не рекомендуется включать котёл на полную мощность, чтобы не было деформации стяжки.

Полезные советы

Система «теплый пол» позволяет экономно расходовать средства, затрачиваемые на отопление помещения. Также врачи утверждают, что нижний подогрев более благоприятен для организма, чем обычный подогрев помещения при помощи радиаторов. Для того чтобы оптимизировать этот подогрев необходимо правильно выбрать покрытие для тёплого пола.

Самыми теплопроводными материалами для полового покрытия в квартире служат керамическая плитка и линолеум. За ними следует деревянный паркет. Но в случае с паркетом необходимо учитывать вид дерева, из которого сделан паркет. Чем мягче дерево, тем выше его теплопроводность. Устройство пола под плитку не требует заливки стяжки, облицовку можно укладывать прямо на трубы.

Очень низкую преграду для тепла составляют ковровые покрытия. Хотя в случае с ними следует учитывать, что от такого покрытия при нагревании снизу будут подниматься микрочастицы. Поэтому такие сочетания не рекомендуются в детской комнате или в спальне.

Для того чтобы полностью разобраться в теме теплых полов, рекомендуем посмотреть видео — устройство и технология монтажа теплого пола. Добавим, что отзывы владельцев домов, где уложена система отопления теплый пол из металлопластика, только положительные.

remontmechty.ru
