Трехходовой клапан для теплого пола с терморегулятором: выбор и установка

Основной элемент запорной арматуры, без которого сложно представить монтаж водяной системы нагрева воздушных масс снизу помещений, — трехходовой клапан. Устройство обеспечивает смешивание или переключение двух потоков воды в общий поток. Используют трехходовой клапан для теплого пола, чтобы получить в системе теплоноситель заданной постоянной температуры. Там, где вспомогательный нагрев соединен с отопительной сетью (котлом в частном доме), устройство является частью автономного смесительного узла, гарантирующего, что в теплом полу будет циркулировать теплоноситель температурой от 45 до 550С.

Назначение клапана для теплого пола и его виды

Проектирование системы вспомогательного нагрева может предусматривать установку двухходового или трехходового клапана на теплые полы в смесительный узел. Оба вида устройства обеспечивают непрерывную терморегуляцию жидкого носителя тепла. Водяной пол может подключаться как к централизованному, так и к автономному отоплению. В обоих видах систем температура жидкого теплоносителя составляет 650С-850С. При попадании настолько горячей воды в контуры теплого пола создать на поверхности напольного покрытия комфортную для передвижения босиком и нахождения в помещении атмосферу невозможно.

Стяжка пола великолепно аккумулирует тепло, поэтому на поверхности пола температура будет свыше 450С. Что небезопасно и для самого напольного покрытия. Допустимая температура поверхности должна колебаться от 180С до 330С. Чтобы обеспечить такие условия, необходимо охладить нагретую жидкость перед тем, как запустить в контуры системы. Осуществляет эту процедуру смесительный клапан для теплого пола, который можно купить в специализированных магазинах.

Если без них в системах вспомогательного нагрева не обойтись, то какой выбрать — двух- или трехходовой? Определиться очень просто:

  • Питающий, или двухходовой клапан для теплого пола — более простой, а потому более устойчивый к нагрузкам прибор. Его установка не перегрузит систему. Устройство позаботиться о том, чтобы резкие и нестабильные выбросы потока были исключены. Его используют в системах нагрева воздушных масс снизу помещений небольшого масштаба (обслуживание площади не более 190 м2). При этом высокотемпературная отопительная система должна обеспечивать нагрев жидкого носителя тепла исключительно для контуров теплой водяной системы. По сути, двухходовой термостатический клапан для теплого пола выполняет повышение температуры теплоносителя, выполняя подмешивание горячей жидкости, идущей от котла, к остывшей, идущей из обратки.
  • Конструктивно более сложный трехходовой кран для теплого пола — прибор, выполняющий функцию смешивания горячего и остывшего потоков, а затем выдачи. Применяется в системах обогрева объектов площадью свыше 200 м2 и при подключении водяного теплого пола к централизованной или автономной отопительной сети. Его принцип работы описан выше.

Поскольку трехходовой смесительный клапан для теплого пола (его называют термостатический, термосмесительный) является более универсальным устройством, его применяют в 8 из 10 случаев. Однако при некорректной установке прибора в системе могут возникать аварийные ситуации.

Принцип работы и устройство трехходового клапана для теплого пола

Смесительный прибор имеет два входа и один выход. Первый вход предназначен для впрыскивания обратки, второй — для подачи горячей воды от котла, а выход — для выброса в контур подготовленного теплоносителя заданной температуры. Между двумя входами размещается заслонка, перемещение которой и гарантирует процесс смешивания жидкостей. На схеме работу термостатического клапана для теплого пола можно показать так:

Из принципа действия не понятно, как регулировать трехходовой клапан на теплый пол, то есть задавать выход жидкостного носителя определенной температуры? Все очень просто. Современные устройства снабжаются термоголовкой или регулировочным вентилем. При этом в смесительный узел обязательно врезаются расходомеры. На схеме они обозначены буквами Q1,Q2 и Q3. Они контролируют количество подаваемой воды в систему, что снижает риск перегрузок. Размещается трехходовой клапан для теплого пола с терморегулятором в разрыв основного магистрального трубопровода и соединяется со средним входом для обратки.

Дополнительные компоненты смесительного узла

Не только трехходовой термостатический смесительный клапан для теплого пола обеспечивает эффективную работу системы в каждой отдельной комнате. В узел включаются:

  • Термоголовка. Обеспечивает непрерывность и автоматическую работу системы вспомогательного нагрева воздушных масс. Если купленный двух- или трехходовой кран уже снабжен термостатическим органом, то дополнительно его устанавливать не нужно.

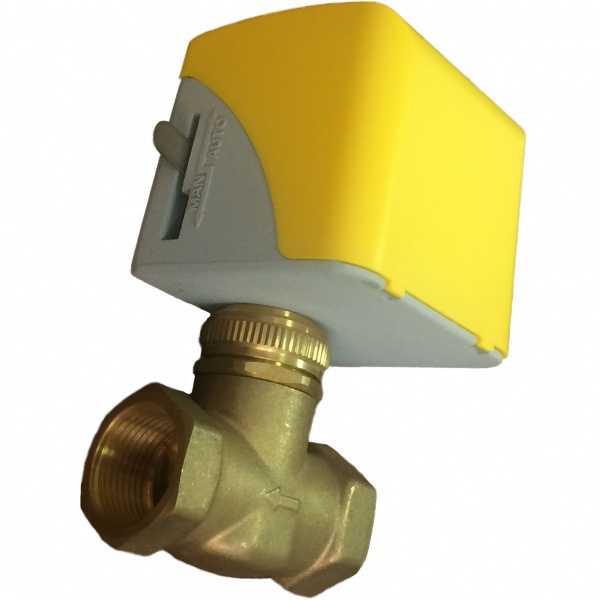

  • Сервопривод. Выпускают электрические и механические приборы, а также оборудование с дистанционным способом регулировки. Устройство предназначено для физического воздействия на термосмесительный клапан для теплого пола, подавая команду к открытию и закрытию заслонки. Благодаря ему можно осуществить подачу теплоносителя с разными температурными характеристиками в разные помещения дома.

Как выбрать клапан для теплого пола?

Популярность водяных полов, которые все чаще применяются для обогрева частных домов и загородных коттеджей, дала толчок к появлению на рынке огромного выбора моделей. Но тут встает вопрос, какой именно трехходовой кран установить на теплый пол, какого производителя предпочесть. Ведь изобилие товаров усложняет покупку. При подборе устройства эксперты рекомендуют заранее определиться с тем, какого типа прибор необходим — двух- или трехходовой. Затем выбрать производителя:

  • Valtec. Компания представляет на рынке товары российско-итальянского производства. Их основное преимущество — бюджетная цена при отличных физико-технических качествах. На купленный трехходовой кран для теплого пола с терморегулятором производитель дает 7-летнюю гарантию. Продукция снабжается сертификатами качества, техническим паспортом, рекомендационным листом по установке и гарантийным талоном.
  • Esbe. Шведская компания предлагает высококачественные краны для теплого пола, выполненные из инновационных материалов. Устройства максимально устойчивы к эксплуатационным условиям, надежны и внешне привлекательные. При покупке шведских приборов рекомендуют внимательно отнестись к техническим характеристикам оборудования. Есть небольшая вероятность несовпадения параметров. Краны поставляются с сертификатами и гарантийными талонами, эксплуатационный срок свыше 5 лет.
  • Honeywell. Высокой технологичностью и отличным дизайном отличается термостатический смесительный клапан для теплого пола американской фирмы Ханивел. Главные преимущества ее товаров — практичность и упрощенный монтаж. Конструкция разработана таким образом, что максимально облегчить установку оборудования. Ошибки исключены. Компания гордится своими инновационными разработками, которые внедряет при изготовлении приборов. Так они становятся более эффективными и надежными, но при этом и более дорогостоящими.

У перечисленных производителей потребители покупают трехходовые клапаны на теплый пол уже проверенные временем. Но не стоит надеяться только на качество оборудования, ведь даже самый устойчивый и надежный прибор не сможет защитить систему, если установлен некорректно. При этом выбор должен опираться еще и на пропускную способность агрегата. Этот параметр стоит уточнить в технической документации к оборудованию. При проектировании системы вспомогательного прогрева воздушных масс снизу помещения обязательно просчитывается ее мощность, пропускная способность, потери тепла и т.д.

Установка термосмесителя для теплого пола

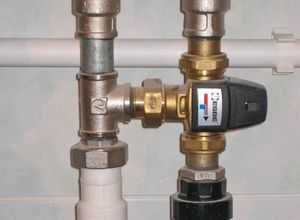

Правильная установка трехходового крана на теплый пол заключается не только в присоединение оборудования к трубопроводу, но и тщательной его проверке. Ошибки могут привести к большим неприятностям. Монтаж устройства выполняется при подключении коллектора и перед заливкой бетонной стяжки теплого пола. На этом этапе выполняют полную сборку системы и ее проверку при температуре носителя не выше 22-250С. Период тестирования качества сборки должен длиться не менее 24 часов. Убедившись с правильности работы системы и отсутствие протечек можно завершать монтаж.

Чтобы подключить трехходовой клапан для отопления с терморегулятором для теплого пола используют обычные гаечные ключи. С их помощью выполняют наворачивание внутренней/внешней резьбы устройства на фитинг или накидную гайку трубопровода. Герметичность соединения обеспечит сантехнический лен, лента ФУМ или другие материалы. В комплекте с краном поставляются специальные силиконовые прокладки. При работе нужно проследить, что они были проложены в гнездо, иначе герметичного соединения не добиться.

Во время монтажа избегать:

  • чрезмерного воздействия на резьбовое соединение;
  • перекосов труб, особенно в местах соединения;
  • неплотного или разболтанного навинчивания.

Установка крана — ответственный момент, поскольку его работа и получаемые в ходе монтажа резьбовые соединения будет подвергаться воздействию влаги и высоких (перепадов) температур. Поэтому все работы должны быть проведены тщательно и аккуратно. Завершает процесс сборки смесительного узла регулировка трехходового клапана теплого пола с помощью головки. Если уверенности в собственных силах нет, монтаж и покупку необходимого оборудования для сборки системы лучше предоставить профессионалам. Помните: теплый водяной пол может стать причиной не только порчи напольного покрытия, но и невозможности создать в комнатах оптимально-комфортные условия для жизни. По всем вопросам теплого пола обращайтесь к нашим специалистам.

pol-hot.ru

Трехходовой клапан для теплого пола — выбор, область применения

Теплый пол – удобно и комфортно. Но чтобы его обустроить? необходимо оснастить необходимыми элементами. Одним из важных компонентов системы является термосмесительный клапан, его еще называют трехходовым клапаном.

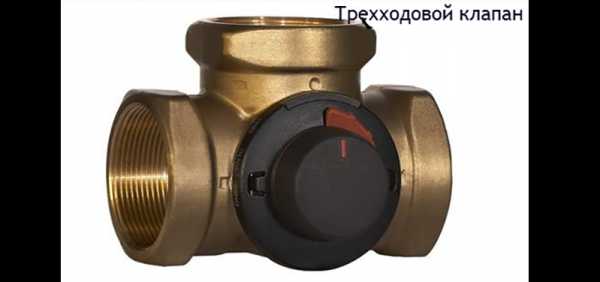

Трехходовой клапан

Зачем нужен?

Обогрев с использованием труб в толще стяжки – принципиально новая система, которая отличается удобством эксплуатации и комфортностью для человека. Специфика такого обогрева в том, что температура теплоносителя не высока. Считается низкотемпературной, теплоноситель циркулирует с температурой +35+55 градусов.

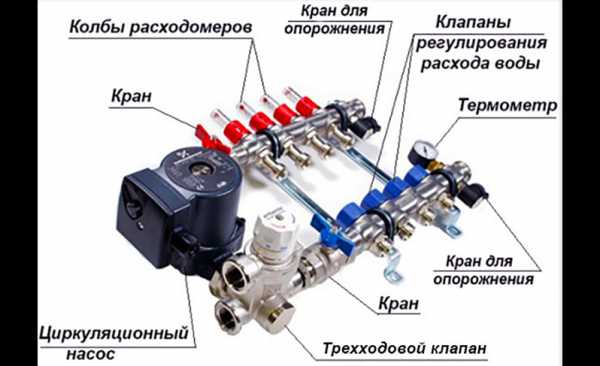

Подключение проводится через смесители или прямо к нагревательным приборам. Чтобы снизить температуру, необходимо вмонтировать смесительный кран (узел).

Обратите внимание! Котел прогревает теплоноситель до +95 градусов, а смесительный узел преобразует и обеспечивает подачу на трубы теплого пола температуру не больше +55.

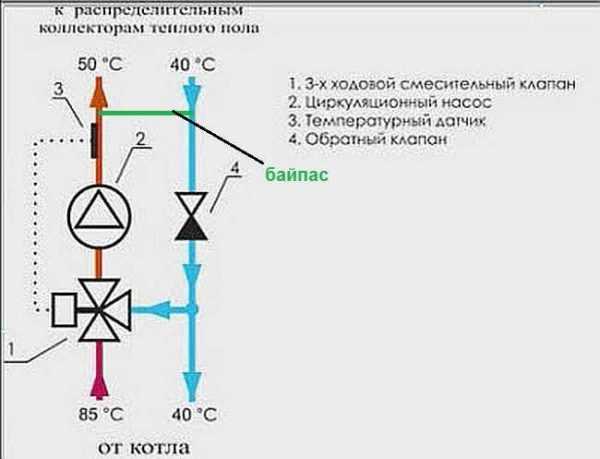

Смесительный узел – комплект устройств, которые работают на охлаждение воды. Один из них – трехходовой смесительный клапан. Его задача –перемешивание двух разнотемпературных потоков воды. В ходе смешивания принимают участие:

  1. Горячая вода из котла.
  2. Остывшая обратка, которая в него поступает.

Эти два потока объединяются и подаются с требуемой температурой к трубам, которые запечатаны в стяжку.

Основная деталь данного прибора – сердечник, он термочувствительный, и это позволяет ему реагировать на изменение температурного потока разжатием или сужением. Данный принцип положен в основу работы трехходового клапана, тем самым достигается автоматизированная регулировка температуры в теплом полу.

Термосмеситель с регулятором температуры

Функционирование и выполняемые задачи

Смесительный (трехходовой) клапан для теплого пола имеет 3 отверстия, 2 из них для подачи, третий – для выпуска смешанного потока. Из двух идет поступление:

  1. Горячая вода из трубы подачи от котла.
  2. Остывший теплоноситель, который идет в обратном направлении.

После перемешивания в необходимых пропорциях термостатический смесительный клапан выпускает поток необходимой температуры для подачи в трубы теплого пола.

На первый взгляд все просто, но это не так. Клапан функционирует постоянно, ведь на процессе смешивания основана вся работа подобного подогрева. Важно, чтобы был контроль работы термосмесителя, причем в автоматическом режиме. Если этого не будет, то обогрев не даст всех преимущества – это в лучшем случае, в худшем же выйдет из строя теплый пол.

Просто перемешать холодную и горячую воду не выйдет, нужен термочувствительный элемент, только он сможет подмешивать то количество воды (холодной, горячей), чтобы температура находилась в диапазоне +35+55 градусов.

Порядок функционирования клапана

Процесс смешения происходит по схеме:

  • Нагретая вода поступает в коллектор – неотъемлемую часть системы обогрева такого типа.
  • Когда жидкость проходит в клапан, автоматически определяется температура.
  • Если она выше, чем необходимо, то открывается ход для обратки, которая прохладнее.
  • Внутри трехходового крана происходит перемешивание потоков.
  • Как только температура вписывается в параметры, поток холодной воды перекрывается.
Комплект клапана с фильтрами грубой очистки и насосом

Казалось бы, все идеально, но есть с недостаток – при сильных скачках температуры он не в состоянии преобразовать в подходящую для теплого пола. Это оказывает негативное влияние на состояние трубопровода, могут даже происходить разрывы.

Типы клапанов

Трехходовой термостатический клапан изготавливается из латуни в таких разновидностях:

  • Клапан с функцией термостата. Подобный кран способен проводить смешивание потоков и обеспечивать поддержание жидкости на установленном уровне. Это возможно за счет термочувствительного элемента, который контролирует уровень температур в обоих потоках и по необходимости изменяет зазор в кранах. Подобные клапаны используются и для теплых полов, и для бытовых смесителей. При отсутствии подачи холодной воды клапан автоматически перекрывает ход воды, исключая перегрев и повреждение системы.
  • Клапан с регуляцией горячего потока. Способен добавлять или уменьшать поток воды из котла. В комплектации – термоголовка с выносным датчиком.
  • Модели, которые не имеют автоматической поддержки температуры, доступные, но неудобные в обращении, так как могут привести к выходу системы из строя.

Последнее два типа по сути – обычные краны, но их использование практикуют для систем обогрева, так как они дешевле первого типа.

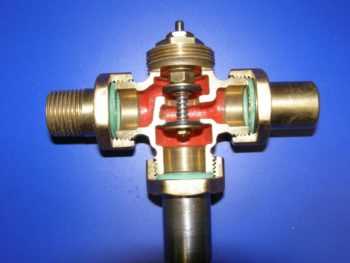

Трехходовое изделие изнутри

Классификация по направлению потока

Выбор того или иного вентиля зависит от конкретной схемы подключения, бывают такими:

  1. Т-образный, имеет три отверстия. В нем подача входных потоков идет с противоположных сторон, а смешанный поток выходит из средины. Называют симметричным
  2. L-образный или несимметричный. В нем подача горячей воды сбоку, холодная снизу, а общий поток выходит с противоположной стороны от горячего входа.

Как подобрать клапан

Тепловой клапан для системы водяного пола подбирают, исходя из критериев:

  • Размер помещения. Чтобы обустроить систему обогрева пола в небольших комнатах, например: ванная, туалет, можно использовать обычный вентиль, полноценный трехходовой тут ни к чему. Что же касается больших помещений, то подобный клапан тут –непременное условие нормального функционирования системы.
  • Сечение. Размер поперечного сечения учитывается в обязательном порядке, только правильный подбор обеспечит точное подключение и функционирование клапана. Если не получилось найти кран требуемого сечения, то искать переходники.
  • Наличие автоматического функционирования без постоянного контроля.
  • Пропускания способность. Этот момент учитывать на стадии проектировки системы обогрева. В соответствии с полученными данными и подбирать термосмеситель, который выдержит имеющуюся нагрузку.
Трехходовое латунное изделие

Внедрение клапана в систему

Конструкция клапана предусматривает наличие термоголовки и датчика температуры. Эти элементы регулируют температуру, благодаря им происходит подача к теплому полу стабильной температуры теплоносителя. Помогает жидкостями циркулировать насос, а трехходовой клапан постоянно перемещает определенное количество жидкости через гребенку.

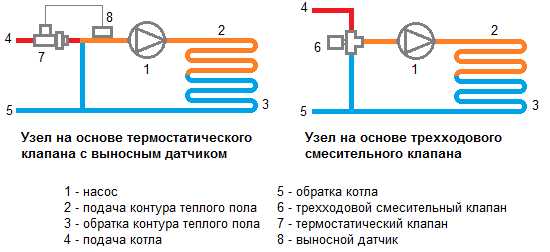

Схема подключения трехходового клапана предусматривает монтаж на выходе обратки. Эту схему называют классической, но к ней в дополнение может подключатся вспомогательный циркуляционный насос. Это нужно для эффективного прогревания теплого пола.

Специфика клапанов

В зависимости от системы подбор того или иного типа клапана различен.

Небольшие помещения

В них не нужна сложная система смешивания. Можно использовать альтернативные варианты. В данном случае подойдет оборудование, которое состоит из:

  1. Термостатического клапана с термостатом.
  2. Двух отсечных вентилей.

Данное устройство закрыть в коробке. Функционирует по такому принципу:

  • Маховик размещен под вентилем, контролирует функционирование счетчика температурного режима.
  • При скачках в предустановленном диапазоне значений происходит перекрытие вентиля.
  • В самом вентиле имеется сенсорный датчик, который отслеживает колебания температур. Если превышают заданный уровень, то происходит перекрытие клапана.
Варианты изделий с разным типом подключения

Большие площади

Если в больших помещениях система водяного пола используется как основной источник обогрева, то полноценное оборудование для смешивания необходимо. Тут нужны полноценные трехходовые вентили. Мастера рекомендуют проводить монтаж одного контура, в котором теплоноситель перекачивается насосом. Врезку клапана проводить на входе в теплый пол. Управление происходит при помощи регулятора температурного режима.

Вывод

Трехходовой клапан –компонент системы водяного отопления при конструировании теплого пола. Специфика работы элемента – в смешивании потоков воды для подачи к трубам под стяжкой в рабочем диапазоне.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Клапан для теплого пола - Всё о напольных покрытиях

Назначение и разновидности термосмесительных клапанов в системе теплого пола

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

Трехходовые клапаны Esbe модели VTA320

  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.
  • Характеристики двухходового клапана

    Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

    Термосмесительный узел теплого пола

    Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

    Термостатический смесительный клапан (трехходовой) для тёплого пола

    Какой должна быть комфортная температура в жилом помещении

    Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет. Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления. Но нижние слоя воздуха все равно будут менее прогреты.

    Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

    Для чего необходимо устройство

    Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

    То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

    Два вида трехходовых клапанов по способу смешивания

    Первый вид трехходового клапана – с функцией термостата

    Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока. По сути, чтобы на выходе было 40 градусов. происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

    Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривани я. Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока. А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

    Второй вид – трехходовой термостатический клапан

    Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

    Кроме того, в продаже имеются трёхходовые смесительные клапаны. которые не способны самостоятельно производить стабилизацию выходной температуры.

    По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

    Два типа термостатического клапана по направлению потоков

    Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

    1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
    2. Второй тип – L-образная схема. асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

    Какую проблему решает смеситель этого типа

    Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

    Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

    1. Для комнаты, площадь которой не превысит 10 квадратных метров. можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
    2. Смесители термостатические бывают не только трехходовые. но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
    3. Для тёплого пола, который будет занимать большие площади. используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

    На что ориентироваться в первую очередь при выборе типа смесительного устройства

    Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля. Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости. Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

    Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

    Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

    • Автор: Леонид Григорьевич Чернухин

    Трехходовой клапан для теплого пола: устройство и принцип работы

    В комбинированных системах обогрева трехходовой клапан для теплого пола выполняет роль регулятора теплоносителя не по количественному расходу, а по температуре. Точная подача теплоносителя необходимой температуры позволяет ощутимо экономить и поддерживать необходимый климат в помещении. Также, трехходовые краны осуществляют и некоторые другие функции, но для начала необходимо понять, как он функционирует и как он устроен внутри.

    Разновидности клапанов по принципу выполняемой функции

    Все варианты трехходовых клапанов, в зависимости от их устройства, можно разделить на типы:

    Как можно судить из названия, первый вид смешивает два разных потока в один общий. Второй тип разделяет один общий поток на пару разных, а третий вид перенаправляет поток просто на разные направления. Определить какой тип по внешнему виду достаточно просто, на кране присутствует маркировка, в виде рисунка со стрелками. На нем изображена одна исходящая и две входящие стрелочки или наоборот — две исходящие и одна входящая. На перенаправляющих кранах обозначения может и не быть, но они имеют заметные отличия во внешнем виде.

    Смешивание или разделение потоков теплоносителя используется для поддерживания заданной температуры в теплых полах, а также, для разведения высокотемпературных потоков теплоносителя к разным элементам отопительной системы. Перенаправляющие краны в основном применяются в котлах с двухконтурным нагревателем, там горячий теплоноситель поочередно перенаправляют в разные контуры.

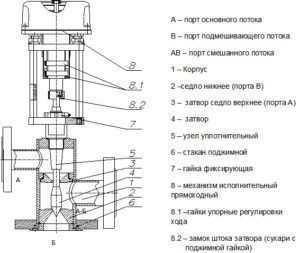

    Устройство и механизм функционирования клапана и термостатической головки

    Трехходовые краны еще можно разделить на:

    • седельный — присутствует втулка, которая двигается вверх-вниз, и тело на ней, которое перекрывает проходы;
    • шаровой — перекрытие происходит за счет вращения по кругу перекрывающего тела.

    Понять, из чего состоит и как функционирует, можно на примере самого популярного термостатического клапана для теплого пола седельного типа. Его корпус выполнен методом литья из латуни, три патрубка располагаются по бокам симметрично. Внутри, соответственно, три камеры и проход между ними, который может перекрываться клапаном в виде тарелки. Иногда этих тарелок может быть две. Они находятся на общем штоке, он выходит наружу с четвертой стороны клапана.

    Порядок функционирования клапана такой, на примере холодной и горячей воды: при движении штока вверх-вниз увеличивается поток с горячего патрубка и уменьшается с холодного, вплоть до полного перекрытия, и наоборот. В камере эти потоки смешиваются, и на выходе, через третий патрубок, получается вода нужной температуры. Такую регулировку производит термоголовка с датчиком температуры.

    Вот как этот процесс происходит со стороны. Подача холодной воды перекрыта, открыта полностью подача горячей. Начинается подача теплоносителя недостаточной температуры. Клапан пропускает его без помех. Датчик температуры наполнен жидкостью, чувствительной к перепадам температуры, и через трубку соединен с сильфоном в термоголовке. Когда температура теплоносителя растет, жидкость в датчике нагревается и расширяется, из-за чего сильфон начинает давить на шток крана.

    Момент нажатия выставляется в зависимости от нужной температуры на самой термостатической головке, обычно там есть шкала.

    После нажатия, в разогретый теплоноситель подмешивается холодная обратка. Таким образом, на выходе поддерживается желаемая температура. Если сам теплоноситель и далее повышает температуру, для выдерживания нужной на выходе, шток занимает крайнее положение и полностью перекрывает подачу с горячей стороны. Когда датчик почувствует снижение температуры теплоносителя, термостатическая головка немного приподнимет шток и начнет подмешивать горячий. Такой вариант регулировки с помощью термоголовки будет очень точным, легким и не требующим подключения питания.

    Схема работы разделяющего крана абсолютно такая же. Только там, при движении штока, один общий поток делится на два различных или в граничных положениях направляется в разные патрубки. Только в переключающем типе направление меняется вручную или приводом.

    На видео. правила выбора трехходового клапана.

    Использование серво- и электроприводов для управления кранами

    Кроме термоголовки, можно осуществлять управление краном и по-другому. Один из вариантов — это ручная регулировка глубины нажатия штока. Подходит только при условии постоянной температуры теплоносителя, да и не очень удобен, при любом изменении условий работы надо регулировать. Лучший вариант — регулировка с электроприводом, который получает сигналы со специального контроллера.

    Для работы с приводами обычно применяют поворотные клапаны, принцип как у шаровых, только запирающий элемент имеет форму для пропускания теплоносителя сразу по двум направлениям. Принцип функционирования очень простой — привод вращает ось в нужное положение, согласно командам от контроллера, а он ориентируется по одному или нескольким датчикам. Такие приводы используют в очень сложных и разветвленных системах, а так же при автоматизации отопления в зависимости от погодных условий.

    Сфера применения и нюансы установки

    Монтаж смесительного клапана для теплого пола призван осуществлять такие цели:

    • защита твердотопливного котла от конденсата и перегрева вследствие внезапного отключений электричества;
    • снижение и поддержание необходимой температуры в теплых полах;
    • разделение подачи теплоносителя к разным элементам системы.

    Температура теплоносителя в системе теплого пола не может превышать 45-50 градусов, во избежание различных повреждений, как системы, так и финишного покрытия.

    Для защиты твердотопливного нагревательного элемента во время прогрева не допускают попадание холодного теплоносителя из обратки в котел. Используют такую схему: пока теплоноситель не прогрелся до 55-60 градусов, он циркулирует по малому кругу. При поднятии температуры до рабочего режима, клапан открывается и направляет весь поток в радиаторы.

    В теплых водяных полах клапан выполняет такую же, по сути, роль. Циркуляционный насос прокачивает горячий теплоноситель по трубопроводам, пока он не начнет остывать или перегреваться. Когда происходит то или иное, срабатывает датчик, и термостатическая головка либо привод начинает двигать шток крана и регулировать смешивание теплоносителя до нужной температуры.

    Еще один пример. Чтобы быстро прогреть теплоаккумулятор нужна температура порядка 80-90 градусов, но такая температура абсолютно не приемлема для теплого пола и радиаторов. Трехходовой клапан с отдельным насосом, установленный после аккумулятора, помогает понизить температуру подачи в остальные элементы системы с помощью подмешивания.

    Монтируя термостатический смесительный клапан, следует обращать внимание на расположение циркуляционного насоса, который всегда располагается со стороны открытого патрубка

    В системе отопления наибольшая температура в бойлере, он подключается к котлу напрямую, а остальные элементы — через трехходовой клапан, так как им температуры нужны меньше исходной.

    Существуют недорогие клапаны упрощенной конструкции, регулирующий элемент находится в корпусе и автономно удерживает фиксированную температуру, которая обычно указана на корпусе. Его преимущество — низкая цена, а недостаток — отсутствие возможности настройки. Трехходовой кран с термоголовкой или приводом – полезный, а иногда незаменимый элемент в системе теплого пола, да и во всей системе отопления. Он дает возможность эффективно и экономно использовать нагрев теплоносителя. В некоторых системах служит элементом, предохраняющим от повреждений и поломок.

    Применение трехходового клапана (2 видео)

    Как выглядит трехходовой клапан (25 фото)

    Источники: http://kaminyn.ru/tyoplyiy-pol/vodnyiy/vidyi-klapanov-teplogo-pola.html, http://kotel.guru/teplye-poly/vodyanye/termostaticheskiy-smesitelnyy-klapan-trehhodovoy-dlya-teplogo-pola.html, http://education-web.ru/uteplenie/trekhkhodovoj-klapan-dlya-teplogo-pola.html

    pol-v-dome.ru

    Смесительная группа для теплого пола

    При обустройстве теплого водяного пола важную роль играет абсолютно каждая деталь. Например, ключевую роль в распределении тепловой энергии выполняет коллектор. Гребенка может быть укомплектована самым разным образом. Один из важных ее компонентов является смесительный узел. Смесительный узел включает в себя специальный клапан. Сразу заметим, что работать теплый пол без смесительного узла сможет только в исключительных случаях. В этой статье мы расскажем вам о том, какую роль выполняет смесительная группа для теплого пола. Мы уверены, что этот материал поможет вам разобраться в этом непростом вопросе. Плюс ко всему, вы узнаете о принципе работы этого устройства. Это поможет вам осуществить правильный выбор. Как следствие, вам получится создать эффективную и надежную систему напольного отопления.

    Функция смесительного узла

    Для начала определим основную функцию используемого клапана в системе водяного теплого пола. Важно заметить тот факт, что для напольного обогрева крайне важно добиться приемлемой температуры. Особенно это важно если запитка напольного обогрева осуществляется из централизованной системы отопления. Как известно, в этой системе теплоноситель имеет температуру около 75 градусов по Цельсию. Безусловно, подобная температура для пола будет очень высокой. Если теплоноситель с такой температурой пойдет в систему теплого пола, то из-за высокой температуры стяжка начнет разрушаться. Понятное дело, не сразу, а постепенно через какое-то время. Более того, с такой температурой напольное покрытие будет испытывать серьезные нагрузки. Более того, ходить по такому полу будет вовсе не комфортно.

    Если отталкиваться от установленных норм, то температура напольного обогрева не должна превышать 26 градусов по Цельсию. Благодаря этому воздух внутри помещения будет иметь температуру около 22 градусов по Цельсию. Эта та температура, которая считается наиболее комфортной для проживания. Итак, чтобы достичь такой температуры, теплоноситель, который поступает в отопительный контур, уложенный в стяжку пола должен иметь температуру до 50 градусов по Цельсию. Помните, что 50% тепловой энергии забирает отопительный пирог. По мере того как тепло начнет поступать в помещение, температура частично спадет. На это также влияет и характер напольного покрытия.

    Итак, чтобы достичь наиболее комфортной температуры как раз-таки используется ряд специализированного оборудования. В частности, большую роль выполняет смесительный узел. И важную роль во всем этом узле выполняет клапан. Исходя из его названия, в нем осуществляется смешивание холодного и горячего теплоносителя. В результате на выходе получается комфортная температура воды. Стоит заметить, что такой кран бывает нескольких разновидностей, например:

    1. Двухходовой.
    2. Трехходовой смесительный клапан.

    Итак, теперь мы предлагаем вам подробнее ознакомиться с особенностями этого устройства, чтобы понять, какой лучше всего выбрать.

    Смесительный клапан – что это

    Итак, смесительный клапан для теплого пола устанавливается в коллекторную группу. При поступлении теплоносителя, он сталкивается с предохранительным термостатическим клапаном. И чтобы снижать температуру воды, поступающей от котла или централизованной системы отопления устанавливается трехходовой или двухходовой смесительный кран. Процесс смешивания воды происходит полностью в автоматическом режиме. Подмес остывшей воды берется из обратного потока трубы.

    Важно! Процесс перемешивания холодного и горячего теплоносителя осуществляется беспрерывно, вернее, до тех пор, пока работает система водяного теплого пола.

    Теперь предлагаем вам рассмотреть особенности двухходового и трехходового крана для теплого пола.

    Двухходовой клапан

    Схема смесительного узла теплого пола нередко оснащается двухходовым смесительным краном. Если сказать просто, то это устройство является улучшенным прототипом обычного ручного крана. Данное устройство сравнительно простое, так что регулировать температуру теплоносителя не представляет большой сложности. При всем этом процесс охлаждения воды осуществляется в автоматическом режиме. В большинстве случае двухходовой кран устанавливается в отопительную систему вместо обычного ручного клапана, для автоматизации всего процесса.

    Среди положительных сторон этого устройства можно выделить следующее:

    • Снижение температуры осуществляется в автоматизированном процессе.
    • Сама конструкция простая.
    • Низкая стоимость.
    • Простой монтаж.

    Важно! Если говорить за недостатки, то этот прибор имеет определенные ограничения по своему использованию. Применение двухходового смесительного устройства можно использовать только при обогреве небольшой площади помещения. Например, при обогреве одной комнаты.

    Преимущественно подобный смесительный клапан устанавливается в тех случаях, когда водяной теплый пол является дополнительным источником тепла. Благодаря ему можно корректно регулировать температуру теплоносителя. Также можно регулировать рабочее давление и интенсивность потока.

    Немного расскажем о самом устройстве двухходового клапана. Корпус состоит из литой латуни или бронзы. На этом кране есть терморегулирующая головка. На ней имеется метрическая шкала для простоты управления. Стоит заметить, что термостатическая головка может изменять свое положение как вручную, так и автоматически.

    Важно! Если у вас теплый водяной пол выполняет роль дополнительного источника тепла, то лучше приобретите смесительный кран с ручной настройкой. Для крупных систем теплого пола лучше купить двухходовой кран с дистанционным управлением.

    Важным элементом всей конструкции является седло, его может быть два или одно. Кран с двумя седлами имеет способность перекрывать поток воды.

    Принцип работы двухходового устройства очень прост и сводится к следующему:

    • Теплоноситель и обратного контура повторно направляется в трубу с подачей.
    • Как только температура теплоносителя снижается, срабатывает термостатический клапан. После этого осуществляется подмес и смешивание горячей с холодной воды.
    • Как только достигается надлежащий уровень температуры, термостатический датчик дает сигнал на перекрытие. Как следствие подмес горячего теплоносителя прекращается.

    Трехходовой смесительный клапан

    Теперь ознакомимся с принципом действия трехходового крана в системе теплого пола. Принцип его действия полностью отличается от двухходового устройства. В этом случае подмес к горячей воде осуществляется от котла к коллектору остывшего теплоносителя, который направляется из обратки. Что касается плюсов и минусов, то в сравнении с двухходовым клапаном, они практически схожи. Однако есть один нюанс. При включении устройства скорость потока никак не изменяется. Благодаря этому есть реальная возможность изменить уровень температуры воды, которая поступает в отопительный контур.

    Что касается его особенностей, то здесь можно выделить следующее. Процесс регулировки температуры очень прост и удобен. Более того, его использование допускается для систем теплого пола большой площади. В среднем площадь может достигать до 250 квадратный метров. С другой стороны, трехходовой смесительный клапан имеет и свои отрицательные стороны.

    Когда осуществляется срабатывание термостатического клапана, кран открывается полностью. В результате это может привести в худшем случае к разрыву трубопровода, а в лучшем случае, к перегреву того или иного отопительного контура. Более того, трехходовой кран имеет гораздо меньшую пропускную способность в отличие от двухходового.

    Принцип работы этого устройства следующая:

    • Нагретый теплоноситель проходит через фронтальный и правый патрубок до тех пор, пока температура воды не достигнет заданной отметки.
    • Если наблюдается рост или снижение температуры, то тут включается термостатический клапан.
    • Шток приводится в движение.
    • Благодаря этому происходит подмес горячей воды или холодной.

    Что касается фронтального отверстия, то оно открывается полностью только при условии, когда уровень температуры достигает до заданной отметки. Стоит заметить, что трехходовой клапан сегодня различается на несколько конструкций, а именно:

    • С сервоприводом.
    • С электроприводом.
    • С термостатической головкой.
    • С термостатическим приводом.

    Каждая из моделей имеет свои технические особенности и различия. Поэтому при покупке обязательно проконсультируйтесь со специалистом. Он поможет вам выбрать то устройство, которое будет наиболее подходящим в вашем случае.

    Заключение

    Итак, вот мы и рассмотрели все особенности смесительного узла, а именно, смесительного клапана. Процесс подключения трехходового и двухходового клапана происходит по разной технологии. Двухходовой кран приветствует параллельную схему подключения. Что касается трехходового, то здесь отдается преимущество последовательному подключению. Более того, они различаются по площади отапливаемой поверхности. Если у вас только два или один контур, то достаточно установки одноходового клапана. Трехходовой может работать при больших площадях теплого пола.

    Итак, как мы увидели, что роль смесительного узла в работе теплого пола очень важная. Мы уверенны, что этот материал помог вам разобраться с этими устройствами. Помните, что их использование позволит вам максимально автоматизировать работу напольного отопления. Плюс ко всему, мы предлагаем вам просмотр подготовленного видеоматериала, который позволит вам получить наиболее точное представление о данном устройстве. Если вы имеете опыт в этом вопросе, то делитесь с нашими читателями. Это позволит начинающим домашним умельцам делать правильный выбор и не допускать распространенных ошибок новичков.

    bouw.ru

    Водяной теплый пол без смесительного узла: способы монтажа

    Смесительный узел, или коллектор, в системе теплого водяного пола нужен для корректировки температуры теплоносителя. Последний нагревается котлом по заданным программой устройства параметрам. Обычно подающая температура теплоносителя составляет 55 °C. Этого достаточно, чтобы теплый пол прогревался до температуры 30 °C. Это максимально комфортное значение для холодного времени года.

    При наличии коллектора, высокая подающая температура не играет роли – смеситель сам понизит ее до нужного значения путем подмешивания холодной воды. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать уже заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла должен быть установлен отдельный котел.

    Таким образом, для индивидуального радиаторного отопления нужен второй котел либо наличие централизованной общедомовой радиаторной системы. По государственным нормативам температура подачи теплоносителя в радиаторы составляет в среднем 70-80 °C, что на 20 °C выше требуемой для теплого пола.

    Нюансы устройства теплого пола без смесительного узла

    В некоторых случаях, монтаж коллектора для теплого пола неоправдан

    Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

    • Утепление стен помещения;
    • Укладка теплоизоляции на пол;
    • Наличие качественных оконных систем;
    • Укладка пола в непосредственной близости от нагревательного элемента;
    • Площадь помещения не более 20-25 м2.

    Главная и частая ошибка при монтаже такой системы без узла коллектора  – попытка установки на слишком большую площадь.

    Важно! Необходимо рассчитать длину контура и его схему таким образом, чтобы обратная температура теплоносителя не была слишком низкой. Иначе на теплообменнике котла будет образовываться большое количество конденсата, что приведет к быстрой поломке устройства.

    Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

    Способы монтажа теплого пола без коллектора

    h3_2

    Схема монтажа теплого пола без смесительного узла

    Понадобятся следующие материалы и устройства:

    • Трубопровод;
    • Комплектующие для трубопровода;
    • Котел;
    • Трехходовой термостатический клапан;
    • Узел насоса.

    Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

    Предпочтительны 2 варианта укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

    Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику. Преимущество «улитки» — более равномерный нагрев всей площади.

    После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

    G =Q Х 0,86/Δt,

    где G — производительность системы (л/ч),

    Q — мощность системы (Вт),

    0,86 — коэффициент преобразования в Ккал/ч,

    Δt — перепад температуры «подача-обратка» (°C).

    Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

    Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

    Монтаж клапана для системы без коллектора

    Устанавливается клапан на трубу с подающим теплоносителем, к обратному потоку монтируется перемычка. Назначение трехходового термостатического клапана – регулировать температуру теплоносителя, который подается на насос. Фактически, это смеситель, внутри которого расположен термочувствительный элемент.

    Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

    Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

    Монтаж теплого пола без насоса и смесительного узла

    Необходимость в установке насоса отпадает, если отопительный котел оснащен мощным циркуляционным насосом, а площадь отопления минимальна. Главный плюс котла со встроенным насосом – грамотно подобранная комплектация. То есть, не нужно выбирать котел по отдельным характеристикам насоса, достаточно определиться с его общей мощностью.

    domotopim.ru

    Коллектор для теплого пола: виды, схемы подключения

    Главная » Пол » Коллектор (смесительный узел) для водяного теплого пола

    При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

    Назначение и виды

    Содержание статьи

    Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

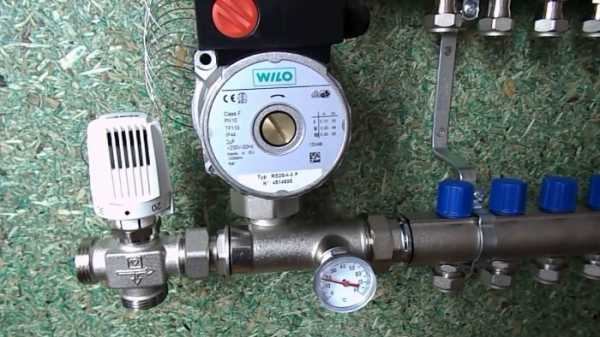

    Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

    Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

    Материалы

    Коллектор для теплого пола делают из трех материалов:

    • Нержавеющей стали. Самые долговечные и дорогие.
    • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
    • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

      Коллектор для теплого пола на 6 контуров

    При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

    Комплектация

    При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

    Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

    Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

    Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

    Расходомеры (справа) и сервоприводы/сервомоторы (слева)

    Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

    Строение смесительного узла

    Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

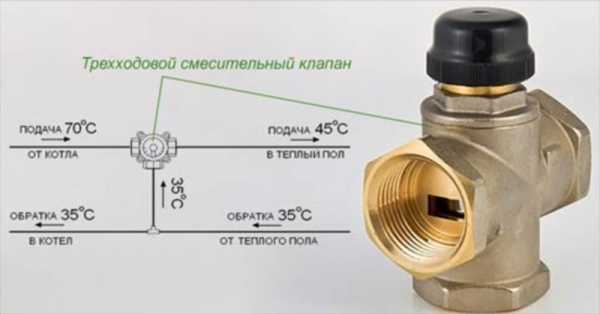

    Схема на трехходовом клапане

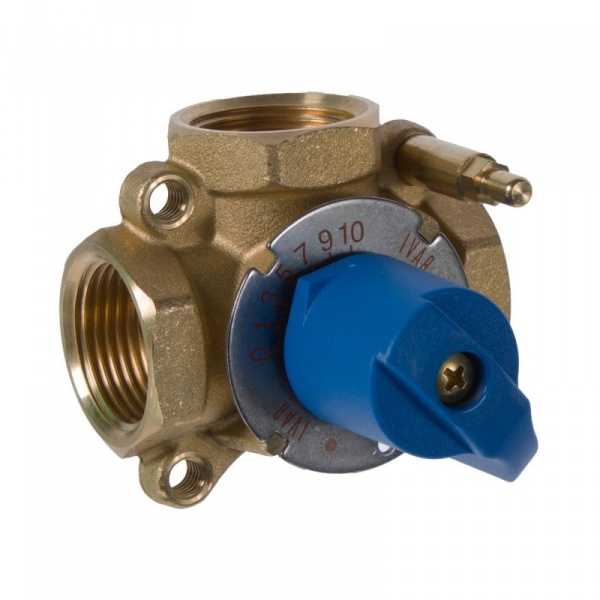

    Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

    Принцип работы трехходового клапана

    Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

    Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

    Схема смесительной группы для теплого водяного пола на трехходовом клапане

    Работает все так:

    • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
    • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
    • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
    • Трехходовой клапан перекрывает подачу холодной воды.
    • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

    Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

    Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

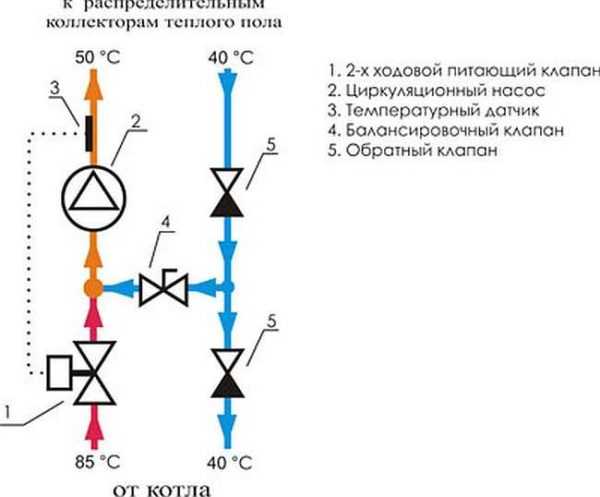

    Схема на двухходовом клапане

    Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

    Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



    Схема смесительного узла на основе двухходового клапана

    Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

    Выбор параметров клапанов

    И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).

    Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

    • клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
    • если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
    • для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

    Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

    НазваниеПодсоединительный размерМатериал корпуса/штокаПроизводительность (KVS)Максимальная температура воды Цена
    Danfoss трехходовой VMV 151/2" дюймлатунь/нержавеющая сталь2,5 м3/ч120°C 146€ 10690 руб
    Danfoss трехходовой VMV-20 3/4" дюйм латунь/нержавеющая сталь4 м3/ч120°C152€ 11127 руб
    Danfoss трехходовой VMV-251" дюйм латунь/нержавеющая сталь6,5 м3/ч120°C166€ 12152 руб
    Esbe трехходовой VRG 131-151/2" дюйм латунь/композит 2.5 м3/ч 110°C52€ 3806 руб
    Esbe трехходовой VRG 131-203/4" дюйм латунь/композит 4 м3/ч 110°C 48€ 3514 руб
    Barberi V07M20NAA3/4" дюйм латунь1.6 м3/ч предел регулировки - 20-43°C48€ 3514 руб
    Barberi V07M25NAA1" дюйм латунь1.6 м3/ч предел регулировки - 20-43°C48€ 3514 руб
    Barberi 46002000MB3/4" дюйм латунь 4 м3/ч 110°C31€ 2307руб
    Barberi 46002500MD 1" дюйм латунь 8 м3/ч 110°C40€ 2984руб

    Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

    При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

    stroychik.ru

    Какой трехходовой клапан лучше для теплого пола. Трехходовой клапан для тёплого пола: описание, особенности и применение

    ГлавнаяПолКакой трехходовой клапан лучше для теплого пола

    Трехходовой клапан для отопления с терморегулятором: принцип работы, функции, виды

    Водяное отопление заключается в передаче тепла по замкнутой цепи. Насосы перекачивают горячую воду из котла в трубы, а затем в радиаторы. Она отдаёт тепло помещению и возвращается назад. Так цикл повторяется. Трёхходовой клапан для отопления с терморегулятором — небольшая, но чрезвычайно важная часть отопительной системы. Такой клапан является видом запорно-регулирующей арматуры и нужен, чтобы перекрывать, регулировать, распределять поток воды.

    Роль клапана в системе

    При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри. В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

    Как повысить/понизить температуру с помощью трёхходового крана
    • Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.
    • Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

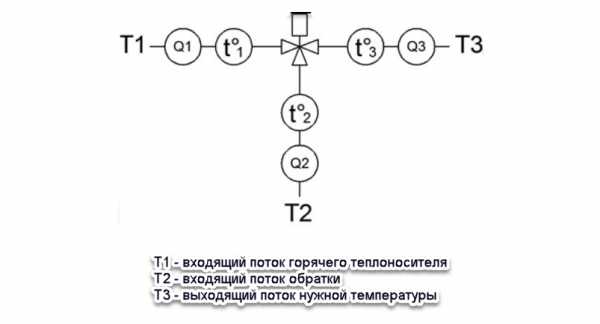

    Трёхходовой кран: принцип работы

    Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя. Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

    Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

    1) Седельный механизм. ​

    В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками. Пока фронтальный патрубок открыт — процесс продолжается.

    2) Шаровой механизм.

    Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

    3) Сект

    pilorama-chita.ru
