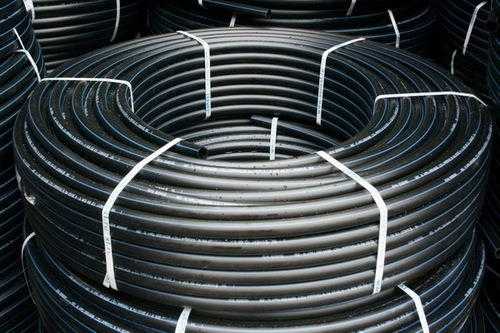

ПНД труба для водопровода: водоснабжение из полиэтиленового материала

ПНД трубы уже не первый год используются в системах водоснабжения. Они обладают гладким рельефом, способны выдерживать высокое давление в ПНД контуре. Поэтому их применяют в системах водоснабжения дачных участков, полив, прокладывая внутри помещения, а также укладывая под землёй. В эксплуатации таких изделий используются всевозможные фитинги, переходы, соединители, заглушки, что позволяет соединять между собой материал разного диаметра. Соединение элементов трубопровода может осуществляться путем пайки, а также без нее. При состыковке отрезков важно добиться герметичности.

Основные особенности материала

Среди основных особенностей эксплуатации трубы пэ, можно выделить следующие:

Материал никак не реагирует с жидкостью, которая проходит по каналу. Вода не приобретает ни вкуса, ни цвета, ни запаха.
Материал высокой прочности и стойкости к промерзанию не трескается под агрессивным воздействием окружающей среды.
Небольшой вес изделия. Даже при большой длине ПНД труба весит немного, что облегчает монтаж. Зачастую для укладки требуется один-два человека.
Наличие гладкой поверхности. Благодаря этому внутри не могут образовываться заторы.
С завода трубы поставляются любых размеров. Это позволяет образовать длинную систему трубопровода без стыков, не нарушая герметичность. Благодаря особым свойствам материала, на основе которого изготовлена ПНД труба, будет почти полностью поглощаться звук журчания воды в системе.
Простой монтаж трубопровода. С этим сможет справиться даже неподготовленный человек. Сегодня в продаже можно найти абсолютно любые муфты, фитинги, тройники, а также другие виды соединений, которые легко монтировать, не используя сварку.

Физические и химические свойства

К физическим свойствам можно отнести легкость изделия в целом. Легкость объясняется низкой плотностью, ведь она фиксирована значением 0,95- 0,96 грамм на сантиметр кубический. Именно поэтому отрезок трубы не тонет в воде. Современный материал изготавливают таким образом, что он не теряет свои свойства эксплуатации при температуре от -250, до + 90 градусов по Цельсию. В случае с транспортировкой воды, не рекомендовано допускать низких температур. Многочисленные испытания доказывают полную безвредность этого материала, а также допускать контакт изделия с пищевыми продуктами. Это особенно важно в случае с питьевой водой. Внешне материал плотный, достаточно эластичен, даже на большой длине.

К химическим свойствам относят полную невосприимчивость к агрессивной среде. Именно поэтому транспортируемая по трубам вода не имеет запаха, “не зацветает”, никак не окрашивается. Даже если ПНД трубопровод находится в земле, срок эксплуатации не изменится. Полиэтилен невосприимчив к кислым почвам, не боится щелочи, выдерживает значительные физические нагрузки. Материал не горит, поэтому его относят к классу B1 (трудносгораемые материалы). Отмечают и высокую стойкость материалов к ультрафиолетовому излучению, что обеспечивает долгий период эксплуатации на открытом пространстве.

Характеристики ПНД труб определяющие их выбор

Среди основных характеристик, которые определяют выбор продукции, выделяют:

Марку полиэтилена.
SDR-показатель.
Диаметр.

В продаже представлены три основных вида полиэтилена. Это ПЭ-63, ПЭ-80, ПЭ-100. Каждый из вариантов имеет свои особенности.

Например, вариант ПЭ-80 характеризуется высоким сопротивлением внутреннему давлению. Поэтому ПЭ-80 используют для магистральных труб, внутренним диаметром до 9 см включительно. Что касается варианта ПЭ-100, то сегодня такие трубы используются для холодного водоснабжения частных домов, на дачах, а также их применяют в системах полива огорода.

Показатель SDR представляет собой отношение внутреннего диаметра к толщине стенок изделия. Это показатель прочности изделия, который гарантирует долгую эксплуатацию, но и влияет на формирование цены.

Обустраивая дачный водопровод от скважины к котельной дома, рекомендуют использовать трубу d=32 мм. Ее следует выбирать с толщиной стенки 2,5-3,2 мм.

Диаметры труб ПНД

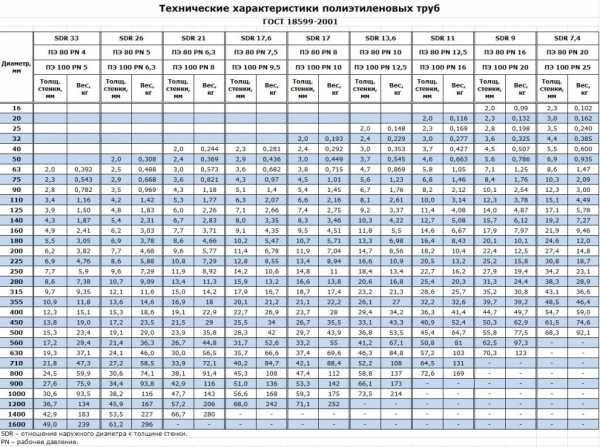

Таблица диаметров труб ПНД

В зависимости от ситуации, например, в быту, в технической документации в непосредственной работе используется разное понятие диаметра ПНД трубы. Говоря о диаметре, понимают разные величины. Соответственно, выделяют следующие названия:

Номинальный диаметр. Это значение используется чаще всего. Оно выражено в числовом значении и является определением параметра окружности примыкания трубы к штуцеру фитинга. Для подключения насоса к бойлеру зачастую используется d=32мм.
Условный диаметр. Это значение указывается в ГОСТ. Она представляет собой округленное до 0,1 в большую сторону, величину нормального диаметра.
Наружный и внутренний диаметр. Эти значения, исходя из названия, фиксированы диаметром окружности снаружи и внутри. Внутренний показатель зависит от толщины стенки элемента трубопровода (определяется производителем).

Прокладка труб

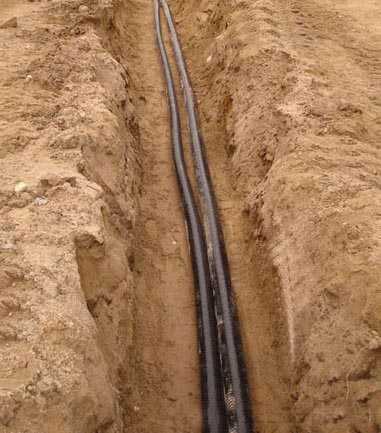

Зачастую ПНД труба для водопровода укладывается под землей. В основном изделия используются для подачи воды из скважины в котельную частного дома. Их применяют и для подачи воды в дом из центральной системы водоснабжения. Чтобы уложить часть трубопровода под землю, необходимо выкопать траншею. Если будете делать это вручную, копайте траншею шириной 25 см, т.е. на ширину лопаты. Если траншея была оборудована при помощи экскаватора, в этом случае ширина не имеет значения, лишь бы была не менее 25 см.

Глубина траншеи ‒ не менее важный фактор. От него зависит степень промерзания грунта. В центрально-федеральной части России рекомендуют копать траншеи на глубину не менее 1,6 метра. Копайте траншею чуть глубже, чтобы в основание засыпать подушку из песка. Подушка рекомендуется для уплотнения грунта, чтобы исключить искривление трубопровода под нагрузкой. Желательно выкопать траншею с ровным дном.

После того, как траншея готова, укладывают трубу (на дно). Затем производят первичное подключение, либо проводит опрессовку трубы, чтобы проверить ее герметичность. Если ПНД труба новая, проверка необязательна. Рекомендуют также не засыпать траншею до того момента, пока не будет произведено полное подключение. Поскольку для подключения специальной муфты может потребоваться небольшой сдвиг конструкции. Поэтому, если засыпать яму землей сразу, такой возможности уже не будет. Засыпают обычно тем же грунтом, который выкопали, но специалисты рекомендуют засыпать более плотным материалом. Например, песком или гравием.

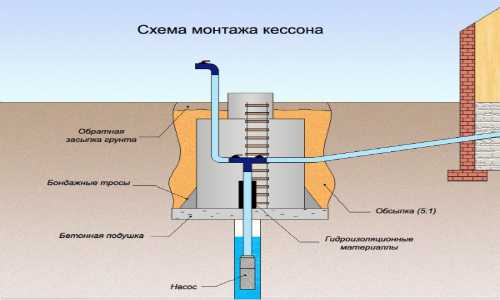

Схема водопровода труб из пнд на даче своими руками

Если у вас на даче пробурена скважина, то для ее обустройства ПНД труба подойдет как нельзя лучше.

На даче из труб пнд своими руками можно собрать водопровод, схема которого представлена ниже.

Полиэтиленовая труба для водоснабжения подключается к скважинному насосу. В зависимости от давления насоса, выбирается диаметр трубы ( в среднем, d=32мм). В насос устанавливается обратный клапан. Затем, при помощи специального перехода, монтируется ПНД труба. К насосу привязывается трос, на котором он и будет подвешен.

Помните, что производить установку насоса, подвесив его на ПНД шланг, запрещается.

ПНД шланг выходит через оголовок скважины. Здесь идёт поворот трубы (путем углового перехода). Далее подсоединяется труба, которая будет идти в дом. Совместно с подземной частью трубопровода, укладывают и электрический кабель, который будет идти от реле давления системы к насосу скважины.

Далее происходит обустройство уже по желанию заказчика. Как вариант – можно установить гидроаккумулятор и реле давления. Как только давление будет падать ниже установленного предела, реле будет срабатывать, включится насос, который, в свою очередь, будет накачивать водой гидроаккумулятор. Для монтажа системы внутри дома пнд для водопровода используется редко. Здесь используются пластиковые трубы, которые соединяются между собой при помощи сварки.

Способы соединения полиэтиленовых труб

Неразъемное соединение таких труб в бытовых условиях применяется редко. Зачастую это приходится делать на тех участках, куда уже трудно будет получить доступ. Во всех остальных случаях используется компрессионный фитинг.

Неразъемный способ соединения

Под неразъемным методом поднимается сварка двух отрезков полиэтиленовой трубы встык. В сварке применяют специальные муфты, угловые повороты, соединения. Перед сваркой необходимо тщательно протереть два сегмента трубопровода. Желательно обезжирить поверхность, удалить с нее весь мусор. Необходимо выставить и температуру нагрева, которую можно узнать в инструкции к материалу. Рекомендуется протестировать сварку на других участках трубы, чтобы не перегреть пластик и не испортить продукт.

В момент сварки важно добиться соосности (чтобы расхождение не превышало значения 10%). Перед сваркой необходимо произвести торцевание. При этом нагревают не только поверхность трубы, но и фитинг (до оплавления, согласно инструкции). После этого трубы соединяют, лишний наплавленный полиэтилен удаляют механической шлифовкой.

Применение разъемных соединений при монтаже трубопровода

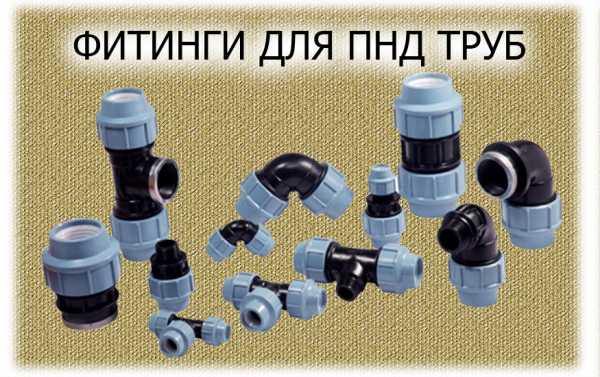

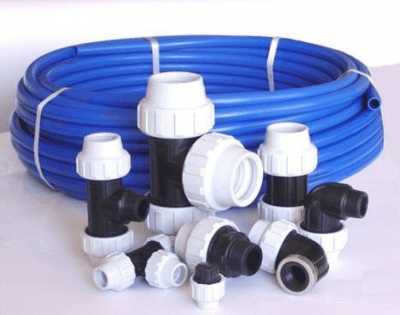

Компрессионный фитинг состоит из пластикового корпуса, прижимной гайки, цанги, стопорного кольца, а также прокладки, которая обеспечивает герметичность.

Собирается такой стык очень быстро. Современные фитинги обладают не только переходом на схожий диаметр, но и позволяют понижать или увеличивать его. Муфты позволяют не только перейти на такую же полиэтиленовую трубу, но и получить резьбовое соединение для установки крана, что актуально при сборке насосной станции, а также при подключении гидроаккумулятора.

Собирать конструкцию довольно просто. Для этого необходимо срезать трубу под углом 90 градусов, надеть зажимную гайку. Затем надевают цангу, стопорное кольцо, прокладку. И только потом можно уже надеть оставшуюся часть муфты (либо переход на резьбовое соединение). Такие стыки не требуют дополнительной герметичности. Они выдерживают давление в 10 атмосфер, чего вполне достаточно для бытовых нужд.

Контроль качества полиэтиленовых труб для водопровода

В заключение хотелось бы добавить, что изделия, поступающие в продажу, подвергаются контролю качества. Обязательным условием выпуска на рынок является абсолютная гладкость поверхности, а также гладкость внутри изделия. Строго контролируется и допуск стандартных отклонений, к которым относят присутствие незначительных продольных полос и небольшой волнистости.

Поверхность должна быть без трещин, раковин, посторонних частиц, окрашена в черный цвет. На ней должна иметься маркировка, что определяет принадлежность изделия к тому или иному производителю. Это облегчает вопрос монтажа и подбора комплектующих. Выбирая материал, следует отдавать предпочтение только производителям, которые уже давно работают на рынке. Доверяйте прокладку труб ПНД профессионалам, если не уверены в собственных силах.

Что делает полиэтиленовые трубы для водопровода такими привлекательными

Доступная стоимость, быстрый монтаж, возможность перехода между разными диаметрами трубы за счет фитинга.
Высокая гибкость, за счет чего трубы легко можно повернуть на 90 и даже 180 градусов, соблюдая плавный радиус.
Подходят для эксплуатации под землей, не требуют особых опыта и знаний.
Легко объединяются в целостные системы большой длины.

provodoprovod.ru

Какую трубу выбрать для водопровода в частном доме под землей

Содержание статьи:

Работа наружного водопровода зависит не только от его укладки, но и от правильного подбора труб, которые можно использовать для питьевой воды в частном доме под землей. При выборе учитывают, из какого материала изготавливались трубы, климатические и геологические условия местности, на которой расположен участок.

Виды водопроводных труб для установки под землей

Слои металлопластиковой трубы

Металлические изделия для этих целей почти не применяются. Трубопроводы из стали довольно тяжелые, быстро ржавеют, их установку сложно выполнить самостоятельно. Медные трубы почти не боятся ржавчины, но при этом их покупка и монтаж нерациональны из-за очень высокой стоимости.

Пластиковые трубы прекрасно заменяют конструкции из металла. Полимерные изделия лучше стальных: не подвержены коррозии, со временем не появляются свищи и протечки. Пластиковые трубные отрезки недорого стоят, их несложно устанавливать, сборку можно выполнить без применения спецоборудования. Для водоподающих полимерных труб проще отыскать фитинговые элементы и комплектующие.

Для наружных сетей водоснабжения в частном доме используют варианты из различных полимеров:

Материал	Плюсы	Минусы	Нюансы монтажа
Полиэтилен низкого давления (ПНД)	Прочность к нагрузкам до 10 атмосфер, гибкость, простота монтажа.	Боязнь холодов, необходимость в качественном теплоизоляционном покрытии.	Трубу легко можно изогнуть без особых усилий. Для повышения качества работы лучше использовать трубогиб. Установка не рекомендуется при понижении температуры меньше пяти градусов тепла.
Полипропилен	Повышенная прочность и стойкость к большим и низким температурам.	Отсутствие гибкости.	Подходят для горячего водообеспечения. Можно устанавливать на глубину больше двух метров. Поворачивают и изгибают трубопровод посредством фасонных деталей из аналогичного материала.
Поливинилхлорид (ПВХ)	Низкая цена, малый вес, простота установки.	Восприимчивость к большим температурам.	Применяются исключительно для холодных магистралей. Не следует закладывать глубоко – ПВХ не отличается повышенной прочностью.

Трубные отрезки из металлопластика изготавливаются из полимера, который дополнительно армируется алюминием. Прочные и износостойкие изделия не подвержены тепловому расширению. Такие трубы лучше всего подходят для водопровода под землей, но стоят дороже полимерных вариантов.

Критерии выбора

При выборе пластиковой трубы нужно учитывать ее характеристики и диапазон рабочих температур

Трубные изделия для наружного водопровода должны соответствовать следующим показателям:

Качество. Изготовление труб ведется по техническим нормативам. Изделия должны обладать ровной, гладкой поверхностью, без ямок, заломов или вздутий.

Надежность. Магистрали нужна устойчивость к механическим воздействиям, возможность выдерживать большой напор.
Экологичность и безопасность для здоровья человека и окружающей среды. Материал труб не должен оказывать отрицательного влияния на качество питьевой воды.
Долговечность. Материал изделия должен быть устойчивым к износу, влиянию биопроцессов – коррозии, гниению, воздействию грызунов и плесени.
Стойкость к резким температурным перепадам и невосприимчивость к промерзанию почвы. Даже труба с хорошим утеплением будет подвергаться постоянным тепловым деформациям, что не должно влиять на ее работоспособность.

Всем этим критериям полностью отвечают полипропиленовые, металлопластиковые и медные изделия. Однако установка поливинилхлоридных и полиэтиленовых водоподающих магистралей также возможна с учетом особенностей материалов.

Трубопроводы из ПВХ нежелательно устанавливать в твердых, каменистых грунтах траншейным способом. Их придется укладывать в гильзы. При таком типе почвы лучше выгоднее и проще применять металлопластик.

При покупке полиэтиленовых изделий нужно обратить внимание на маркировку трубы. Для трубопровода под землей лучший вариант изделия марки PN10. Модели PN6 дешевле, но по свойствам не соответствуют заданным требованиям.

Согласно госстандартам, для внешних работ подходят изделия диаметром от 32 мм и длиной 240 см. Но можно купить гибкие трубы большей длины, упакованные в бухты.

При подборе водопроводящих труб, внимательно осмотрите поверхность. Она должна быть ровной, без задиров и иных дефектов. Любой брак сообщает о материале низкого качества или о применении изношенного оборудования. Также по вашей просьбе продавец должен предоставить документы, которые подтверждают качество изделий и их соответствие нормам СанПин. Там должно быть прямо указано, что трубные отрезки можно использовать для питьевых систем.

Особенности прокладки наружного водопровода

Теплоизоляция труб пенополистиролом

Подающий трубопровод прокладывают ниже глубины промерзания земли. В среднем это расстояние равно полутора метрам. Если же проложить водопровод выше, трубы могут лопнуть от мороза, либо жидкость в них встанет из-за ледяных пробок.

Глубина промерзания определяется в зависимости от климата и типа почвы. Если вы не знаете показатель в местности, где располагается участок, заглубляйтесь на 1,6 м. Нелишней будет теплозащита водоподающей трубы. Одним из оптимальных способов утепления считается укладка по длине трубопровода греющего кабеля.

Дешевле применить утеплительный материал. Он должен отвечать таким характеристикам:

малая теплопроводность;
гигроскопичность;
стойкость к агрессивному влиянию окружающей среды;
невосприимчивость к перепадам температур.

Если установка водопроводной линии проводилась с применением труб из металлопластика, в качестве утеплителя можно использовать тепловолокно. Утеплитель обладает небольшой плотностью, что является основным плюсом. Но необходима дополнительная изоляция, что увеличивает длительность и стоимость работы. Базальтовая вата обладает хорошими показателями качества и удобным способом укладки, но при этом у нее достаточно высокая цена. Для полимерных труб хорошо подойдут футляры из пенополистирола.

Укладку водопроводящей магистрали в грунте начинают с выкапывания рва, который нужно вырыть так, чтобы он не пересекался с иными коммуникационными сетями и не проходил под строениями. Это позволит в будущем не перекапывать наугад территорию для поиска подземного трубопровода. Вы будете точно знать, как расположены инженерные сети.

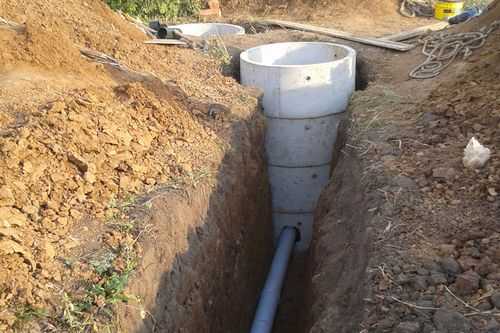

Магистрали укладываются с созданием уклона в сторону колодца или скважины для обеспечения слива воды из водоснабжающей сети в процессе выполнения работ по консервации. Протяженность трубы под фундамент внутрь дома и к источнику водозабора рассчитывается с полуметровым запасом.

Собранный водопровод не желательно покрывать теплоизолятором и засыпать сразу после монтажа. Он проходит тестирование в течение суток для оценки пропускной способности и проверки отсутствия течей.

Обустройство водопровода под землей намного экономичнее и эстетичнее наземных линий. При правильном подборе трубных изделий необходимость «взрывать» почву и чинить магистраль не возникнет в течение срока эксплуатации. У пластиковых и металлопластиковых моделей он составляет полвека.

strojdvor.ru

видео-инструкция по монтажу своими руками, особенности прокладки теплоизоляции, как проложить, найти, какую использовать лучше, цена, фото

У тех, кто сталкивается с проблемой прокладки коммуникаций к дому или дачному участку, часто возникает вполне резонный вопрос, какую трубу использовать для водопровода под землей. На самом деле есть отличный вариант, который значительно превосходит металл и при этом обладает целым рядом неоспоримых достоинств. Речь идет о трубе ПНД, именно ее мы и рассмотрим в нашей статье: разберемся, как выбрать качественный вариант и как провести монтаж правильно.

На фото: данный вариант отлично подходит для любых типов водопровода

Основные достоинства ПНД труб

Чтобы понять, почему трубные изделия из полиэтилена низкого давления (именно так расшифровывается аббревиатура) так популярны, необходимо рассказать об их преимуществах:

Устойчивость к коррозии	Полиэтилен способен десятилетиями переносить влажность без малейшего ущерба для свойств материала. Такие трубы не ржавеют, не окисляются, что выгодно отличает их от металлических вариантов
Гибкость	Небольшие углы и довольно большие повороты можно проложить даже без фитингов, элементы изгибаются, что позволяет легко обходить препятствия, а ведь, как известно, чем меньше соединений, тем выше надежность конструкции. Фитинги необходимы лишь на резких поворотах и ответвлениях
Прочность	Показатели устойчивости к деформации достаточны для того, чтобы прокладывать трубу на глубине от 1 метра без дополнительного укрепления даже под автомобильными проездами.Это позволяет сэкономить на прокладке лотков. Кроме того, изделия способны выдержать внутреннее давление до 10 атмосфер, что также немаловажно
Простота монтажа	Для того чтобы проложить коммуникации, вам не понадобится сложная инструкция и наличие специального оборудования, все можно сделать практически голыми руками, понадобится лишь инструмент для резки и снятия фаски на торцах. Фитинги зажимаются своими руками, без использования каких-либо приспособлений
Доступность	Цена труб ПНД весьма демократична, что делает их доступными для самого широкого круга покупателей. Это едва ли не единственный вариант, который обеспечивает высочайшее качество при разумных затратах

Важно!
Еще одним огромным плюсом данного варианта является тот факт, что при замерзании изделия не разрываются, а слегка растягиваются.
После оттаивания труба снова принимает первоначальную форму.

Гибкость трубы не только упрощает ее прокладку, но и значительно облегчает транспортировку

Особенности выбора и монтажа

Если с вопросом, какая труба лучше для водопровода под землей, мы уже разобрались, то с тем, как выбрать самый качественный вариант, не все так гладко. Рассмотрим данный вопрос более обстоятельно.

Выбор трубы

Стоит отметить, что лучше заранее подготовиться и еще до поездки в магазин проконсультироваться со специалистами по поводу того, какой из производителей, представленных в вашем регионе, выпускает самый качественный товар. Также можно поискать информацию в сети интернет.

При покупке помните следующие рекомендации:

В первую очередь обратите внимание на поверхность, она должна быть однородной, без задиров и других изъянов. Любой брак свидетельствует либо о некачественном сырье, либо об использовании изношенного оборудования.
Попросите у продавца документы, подтверждающие качество изделий и их соответствие санитарным нормам. В гигиеническом удостоверении должно быть прямо указано, что трубы подходят для питьевых систем, а в сертификате должна быть прописана марка сырья, идеальный вариант – ПНД pn10, более низкие марки вроде pn6 лучше не покупать, так как их характеристики хуже.
Дополнительное преимущество – соответствие нормам ГОСТ 18599-2001 «Трубы напорные из полиэтилена». Производитель маркирует прямо на трубе, что она соответствует ГОСТу, поэтому проверить информацию легко.

Соответствие ГОСТ – огромный плюс при покупке

Важно!
Многие производители выпускают продукцию определенного цвета, чтобы выделить свой бренд, и недобросовестные конкуренты используют это, выпуская трубы под такой же окраской, но при этом качество оставляет желать лучшего.
Поэтому важно всегда уточнять, кто на самом деле изготовитель.

Прокладка трубопровода

Рассмотрение вопроса, как проложить водопроводную трубу под землей, следует начинать с того, что необходимо изучить особенности вашего региона, чтобы знать такие показатели как глубина промерзания грунта и рекомендуемая глубина прокладки коммуникаций. Среднее рекомендуемое значение составляет 1.4 метра.

Глубина 1.6 метра практически исключает вероятность замерзания системы (если, конечно, речь идет не о северных районах)

Сами работы проводятся в следующем порядке:

Чтобы впоследствии не возникло проблемы, как найти водопроводную трубу под землей, необходимо в первую очередь составить четкий план, в котором будут отражены все особенности расположения. В дальнейшем, в случае возникновения непредвиденных обстоятельств, наличие чертежа сэкономит вам массу времени и сил.
На основе проекта приобретается необходимое количество трубы, а также фитингов и других комплектующих. Четкий план позволяет произвести расчеты максимально точно и избежать лишних затрат.

Все необходимое приобретается согласно проекта

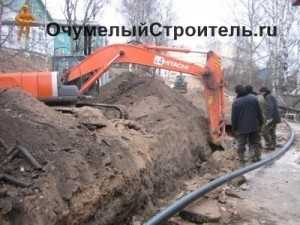

Прокладка водопроводной трубы в земле начинается с рытья траншеи, которая должна идти так, чтобы не пересекаться с другими коммуникациями и не проходить под зданиями. Это позволит в дальнейшем не проводить поиск водопроводных труб под землей наугад, вы будете точно знать, как проложены коммуникации.
Если глубина прокладки небольшая, избежать замерзания поможет теплоизоляция водопроводных труб в земле, для этого лучше всего использовать пенополиуретановые изделия – прочные и долговечные.

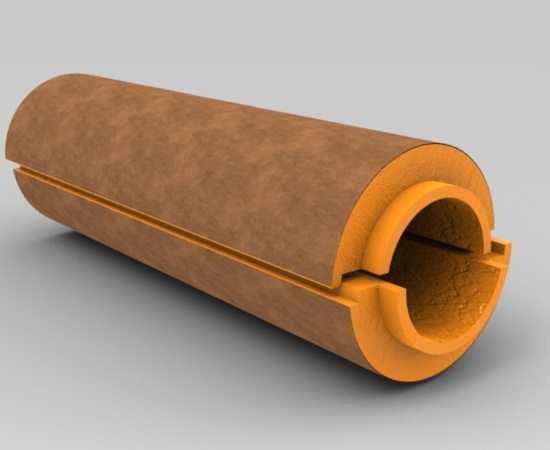

Пенополиуретановые сегменты – отличное решение для защиты от мороза

Вывод

Проложить трубы можно и без посторонней помощи, главное – приобрести качественные изделия и провести работы в соответствии с рекомендациями. Видео в этой статье поможет еще лучше понять некоторые важные особенности описанного процесса.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
gidroguru.com
Труба для водопровода в земле. Прокладка водопровода

Всегда приходится вносить некоторую плату за то что ты живешь в своем собственном доме наслаждаясь спокойствием и тишиной, и работая на благоустройство своего дома. Сейчас разговор идет о разных системах обеспечивающих жизненный комфорт и ответственности их устроителя и хозяина. Если ты живешь в многоквартирном доме, то за тебя все сделают коммунальщики, а вот если у тебя частное домовладение, то будь добр, отвечай за все сам. Типичным примером будет служить водопроводная система. Каков его КПД и функции при разном климате? Разгадка на этот вопрос очень простая, все будет хорошо, если проложили его в земле грамотно и по правилам. Как правильно произвести и установить автономную водопроводящую систему в частном домохозяйстве? Вот именно об этом мы и поговорим в нашей статье.
Первые начинания в работах по прокладке
Перво-наперво, всегда для начала создайте схему прокладки, так называемый проект, Это конечно не будет творением величайшего архитектора с присущим стилем и правильностью изображения. Но, тем не менее, там должны присутствовать важнейшие данные, и прежде всего, нужно обратить внимание на следующее.

Прокладка водопровода в земле напрямую зависит от того каков вид почвы в данной местности, рыхлая она, либо мягкая.
Общий размер всего участка, на котором и будет прокладываться труба для водопровода, именно он дает понять какое будет примерное количество «входных дырок» и развилок.
Важно ! Перед тем как прокладывать водопровод, вы должны выровнять земельный участок.
Трубы, из какого материала лучше всего использовать?
Как глубоко зарывать трубы? Этот постоянно животрепещущий вопрос, который постоянно висит в воздухе и умах людей, которые хотят провести все своими руками. Правильные выводы стоит сделать, прежде всего, грамотно определив тип трубы. Именно их индивидуальные характеристики и качества полностью уникальны, когда укладывается труба для водопровода в земле. Накапливаемые временем навыки показывают, что лучшим выходом из положения будет труба «ПНД PN10». Если сказать простым языком то это материал, состоящий из полиэтилена, причем низкого давления, который, вполне пригоден для укладки труб, по которым пойдет вода для питья.
Тех. Характеристики данного вида трубы.
Не подвергаются различного вида коррозиям, в отличии от металлических.
Держат давление около 10 атмосфер.
Очень прочные, этим и уникальны.
Очень просто и без труда изгибаются в разные стороны.
Во время зимнего периода ведут себя вполне предсказуемо и очень хорошо все выдерживают.
Структурирование грунта прямо влияет на качество канавы.
Внимание! Существуют трубы марки «PN 6» они, безусловно, более экономичны, но не тратьте зря свои нервы, покупая более дешевый товар, ибо во время использования обязательно будут нюансы и проблематика.
Специальная труба для прокладки водопровода в земле
К тому же трубы первого вида «ПНД» очень быстро монтируются, и их фитинги не такие уж и дорогие. Мы не просим вас сделать определенный водопровод прямо по нашей статье, любой вариант вы сами можете рассмотреть и прочитать, тут уже все будет так, как решите вы сами, и какие у вас будут для этого средства и возможности.
Прокладка водопровода в земле цена: Средняя стоимость прокладки 1 м / п водопровода из труб ПНД ду 50мм открытым способом — 2000 руб/ 520 гривен/ 60 долларов.
Определения нормативных документов
Итак, в первую очередь обращаемся к СНиП, что бы лишний раз не думать о том какая глубина должна быть у водопроводной трубы. Данная документация определяет, прежде всего, любой технический нюанс, вплоть до глубины канавы для закладки уличных труб проводящих воду. В виду разработанных нормативно-правовых актов глубина заложения труб должна составлять не менее полутора метров. Причем данное указание имеет под собой все основания:
Чаще всего земля промерзает до 1,4 метров, и если сделать канаву менее 1,6 м то это может привести к промерзанию воды в трубе и невозможность использования водопровода чисто физически почти всю зиму до самой оттепели.
То как промерзнет ваша территория, зависит от вашего месторасположения. Лучше проконсультируйтесь, в какой-нибудь строительной компании у вас в городе. Обычно они копаются в земле круглый год, и именно в виду этого смогут вам все точно объяснить, какова глубина промерзания, и что лучше предпринять.
Внимание. При уровне глубже 1,6 метров, температура стабильная.
Некоторые проблемы и нюансы во время укладки водопроводной канализации в землю
Обычно самые крупные неприятности возникают, когда строение почвы не может позволить вам углубиться на нужное расстояние. Что делаем? Вырываем всё по максимуму, насколько это только возможно. Дальше укладываем трубы, но перед этим делаем хорошую теплоизоляцию. Да и, в конечном счете, важным аспектом который обязателен для нормального и исправного функционирования водопровода является монтирование греющих кабелей, вдоль всей длины трубопроводной системы. Конечно же, такая версия очень и очень экономически затратная штука, да и силенок при монтаже забирает много. Но, в конечном счете, это самый лучший вариант, при заданных условиях.
Внимание: даже в том случае, если водопроводная система делается в краю теплом, то в случае если труба находится слишком близко к поверхности то это неминуемо рано или поздно приведет ее к повреждениям. А вот ежели вы закопали ее слишком глубоко, то под действием высокого давления она просто покроется трещинами.

Советы по тому, как утеплить ваш водопровод
Важно! Ознакомтесь со статьей об утеплении водопроводных труб в доме.
Вы все сделали как должно, осталось только одно, засыпать трубопроводную систему, но перед тем как это сделать, будьте добры, проведите пробный запуск жидкости. Проследите, как она течет, есть ли трещины, протечки, и свободно ли она протекает. А так же посмотрите, насколько прочно состыкованы все узлы. Вот только после всех этих процедур вы сможете считать это увлекательное дело полностью завершенным.
Утепление водопровода в земле видео:

Рекомендуем вам еще:
o-builder.ru
проектирование, материалы, нормы и правила, инструкция по прокладке и утеплению
Труба для водопровода в земле необходимый атрибут частного жилья. Собственный дом хорош всем, но требует к себе особенного отношения, в том числе и в тех сферах, которые прямо пересекаются с человеческими потребностями в воде. Существует достаточно широкий спектр различных систем, обеспечивающих владельцам частного жилья комфортное и безопасное пользование водными коммуникациями.
От чего зависит качественная и эффективная работа водопровода? От того как его проложили, все ли было выполнено в соответствии с нормами и требованиями? Был ли учтен климат при прокладке труб?

Прокладка водопровода под землёй
Первый ход
С чего начинается водопровод? Водопровод начинается с бумаги, а именно со схемы будущей системы. Качественный проект водопровода это основа для всей будущей системы и залог рационального функционирования. Никто не ждет что вы сотворите архитектурный шедевр, воплотив на листе А4 всю суть водопроводных систем, вкупе с грамотным изображением и интересными подробностями. Нет, в первую очередь суть составления схемы состоит в том, чтобы лично вы разобрались со своими предпочтениями и, воплотив желаемое на бумаге, смогли узреть допущенные ошибки или недочеты, и исправить их еще на стадии разработки.
Ваш проект должен помимо всего прочего отображать такие данные:
почвенные особенности. В какую почву вы будете укладывать трубы? Рыхлую, каменистую или песчаную?
Единую площадь участка, по которому пойдет труба. Здесь вы сможете более наглядно рассмотреть, сколько вам понадобится развилок и входов.
И не забывайте о том, что трубы следует прокладывать по уже выровненному участку, это немаловажный аспект пренебрежение которым может принести негативные последствия в будущем.
Глубина прокладки и материал
Труба для водопровода в земле достаточно капризная система, в которой взаимосвязаны мельчайшие особенности и свойства. В системе водопровода имеет значение любой, даже самый незначительный элемент. Оттого, чтобы ответить на вопрос на какую глубину следует погружать трубы, следует определиться с материалом. Каждый, кто решает выполнить эту работу самостоятельно, задается этим, вне всяких сомнений, важным вопросом.
Решение следует принимать на основе анализа индивидуальных технических характеристик труб и материала пошедшего на их изготовку. Эти элементы уникальны для каждого изделия, потому следует подойти к вопросу внимательно, чтобы не имеет негатива в последующей эксплуатации.
Время показало, что самым грамотным решением является выбор трубы «ПНД PN10». Данное изделие имеет в качестве основы материал, почти полностью состоящий из полиэтилена. Такой вариант отлично подходит для земляной разводки питьевой воды.
Что можно сказать об этом изделии?
Данный тип абсолютно не подвержен коррозийному воздействию, что выгодно отличает его от металлических продуктов.
Способен удерживать давление до 10 атм., уникально прочное изделие способное гнуться без особых манипуляций.
Так же прошедшее время показало, что эти трубы с легкостью выдерживают зимний период.
Монтаж труб в траншее
Особенности прокладки труб в земле
Какую трубу использовать для наружного водопровода? Надежную, качественную, стойкую к промерзанию и резких перепадам давления, это, пожалуй, основные критерии выбора. Стоит отметить, что уже упомянутый вид труб не требует долгого и нудного монтажа, а фитинг, подходящий к этому изделию имеет лояльную стоимость.
Для того чтобы вы могли определиться с тем какой водопровод и из каких материалов вам необходим, есть несколько полезных документов, применяемых повсеместно. Разумеется, вы не обязаны досконально следовать всем приведенным примерам и нормам, но зачем начинать проект с нуля, если есть базовая основа? Совместите наработанный годами опыт с собственными желаниями и возможности, на выходе вы получите идеальный именно для вас вариант.
Нормы и правила земельного водопровода
Глубину, на которую следует поместить трубы, вам подскажет СНиП. Этот документ разграничивает все нюансы технических характеристик имеющихся труб различных материалом, и выдает такую информацию как глубина траншеи водопроводящих коммуникаций. В этом документе вы ознакомитесь с массой важной, специализированной информации, не вся она будет вам полезна, но ответит на многие вопросы, причем даже на те, которые у вас еще не успели возникнуть.
Следует отметить, что НПА прямо определяют минимальную глубину прокладки труб – это 1,5м. И на самом деле, под этим указанием есть достойные мотивы: самая распространенная глубина промерзания почвы 1,4м. В случае, когда глубины прокладки не хватает, на выходе вы сталкиваетесь с серьезными деформациями водопровода, и не возможностью его использования.

Вывод труб
Промерзание почвы на вашем участке зависит от вашего региона, прежде чем начинать работы и создавать проект проконсультируйтесь у специалиста, это даст вам большой массив информации. Знание о глубине промерзания почвы даст вам определенные преимущества и подготовит ко всем возможным зимним сюрпризам.
Если вы полагаете консультацию со специалистами по тем или иным причинам невозможной, простой углубите траншею – если вы закладываете трубы ниже 1,6м, это автоматически спасает вас от зимних температур.
Распространенные ошибки и нюансы прокладки труб по земле
Трубы для водопровода под землей тесно связаны с почвой, в которую и совершается прокладка. Именно строение и состав почвы сулит наибольшую головную боль при выполнении работ. Зачастую структура почвы не позволяет проложить трубы на ту глубину, которая желательна для данного региона, слишком плотная, каменистая земля просто не дает создать траншею нужного уровня погружения. Что сулит неслабые проблемы к моменту наступления холодного периода.
Не имея возможности подготовить необходимую по глубине траншею, вспоминаем способы утепления водопровода под землей. Поскольку самым грамотным вариантом будет создать максимально возможную канаву и укладывать трубы с утеплением.
На самом деле, теплоизоляция — важная часть трубопровода при любых обстоятельствах, она не будет лишней, даже в случае если почва позволяет углублять траншею до максимума. Что будет оптимальным в этой ситуации? Монтаж обогревающего кабеля, на протяжении всей траншеи.
Оговоримся сразу, это не бюджетный вариант, который потребует серьезных вложений, как денежных, так и физических, однако это наиболее надежный способ в заданном варианте. Если вы решите выполнить работы своими руками, то это поможет вам немного сэкономить и приобрести интересный и полезный опыт.
Соблюдайте золотую середину, это особенно касается регионов с теплой зимой. Труба расположенная близко к поверхности рано или поздно будет механически деформирована. Но и чрезмерно глубоко погружать изделие тоже нельзя – высокое давление даст трещины и последующий аварийный выход из эксплуатации.
Утепление
Для чего же нужно утеплять трубы? Все просто, вода имеет свойство превращаться в лед, и в зимний период очень важно не дать ей это сделать. Лучший способ предотвратить беду, это загодя позаботится о слабых и уязвимых местах конструкции. Где же они располагаются? в самом доме это помещения, не включенные в систему отопления, и, разумеется, уличная часть водопровода.
Как выбрать материал? Есть определенные критерии, по которым и происходит выбор:
процесс монтирования должен быть максимально облегчен, так как в частных домах вся работа ложится на плечи граждан, не имеющих специализированных навыков.
долгий срок эксплуатации, чем шире срок годности материала, тем выше шансы отсутствия возникновения необходимости дополнительного вмешательства.
пожарная безопасность материала, наличие возможности самозатухания.
герметичность
грамотное соответствие стоимости и качества, это можно назвать решающим свойством.
Прокладка трубы водопровода
Выбранный вами вариант должен обладать такими характеристиками:
высокая степень поглощения влаги;
малая теплопроводимость;
сопротивляемость к воздействию внешней среды;
стойкость к перепадам температур.
Это основные характеристики для выбора идеально подходящего утеплителя. Какие виды утеплителя мы можем рассмотреть? Все довольно просто, и на самом деле вариантов не так много, чтобы можно было запутаться.
Тепловолокно применяется для труб из металлопластика, оно широко используется и легкодоступно. Низкая плотность это основной плюс этого материала. К минусам можно отнести нужду в дополнительной изоляции самого тепловолокна, что повышает стоимость конструкции. Так же к минусом отходит и долговременность работ.
Утеплители базальтовые, имеют целый ряд плюсов, в которые входит и облегченный монтаж, и отличные целевые качества. Единственный минус – не бюджетная цена.
Пенополистирол обладает и облегченным уровнем монтирования и лояльностью в отношении цены, отчего является весьма востребованным на рынке. Отличные технические возможности только добавляют ему внимания. Особенность этого материала в возможности повторного использования, и в многофункциональности – утепление им можно производить и внутри постройки и снаружи.
Инструкция для монтажа пенополистиролового утеплителя: разделите скорлупу на две части, и одну из них наденьте непосредственно на трубу. Здесь необходимо некоторое смещение, для получения эффекта нахлеста. Все стыки должны быть тщательно обработаны скотчем, в несколько слоев. Скорлупа фасонного типа поможет во время обработки углов и поворотной системы. Как видите, процесс монтажа этого утеплителя действительно прост, и реален для не специалиста.
При необходимости демонтирования конструкции воспроизведите все указанные работы в обратном порядке.
Технология прокладки труб, выполненная грамотно и в соответствии с нормами и правилами, дает почти стопроцентную гарантию качества. Однако, закончив работу, не спешите закрывать траншею, воспроизведение пробного запуска поможет вам выявить возможные недочеты и протечки. Тщательно проверив свою работу, осмотрев узловые стыки, вы можете считать процесс завершенным.
aqua-sovet.ru
Какие водопроводные трубы под землей лучше использовать на даче
Большинство коммуникаций прокладывается под землей. Причина простая: грунт – более безопасная среда, чем воздух. Объем грунтовых вод значительно меньше, чем объем осадков, воздействие температур заметно слабее, да и повредить находящийся в земле трубопровод значительно сложнее чем тот, что расположен на поверхности.

Выбираем трубу под землю
Какие из водоводов лучше использовать, зависит от многих факторов.
Водопроводные трубы: разновидности
На даче владельцам приходится сталкиваться с обустройством холодного водоснабжения и крайне редко – горячего. Как правило, дачные участки удалены от города и такого рода коммуникации здесь не доступны.
Для подачи холодной воды могут использоваться следующие изделия.
Стальной водопровод – высокая прочность, доступная стоимость и низкий коэффициент теплового расширения обеспечивают изделием металлопроката безусловное лидерство при подаче горячей воды и отоплении – если речь идет о магистралях. При обслуживании жилищ недостатки часто становятся причиной отказа от их использования. Большой вес, сложный монтаж, уменьшение рабочего сечения со временем заставляют искать альтернативу.
Склонность стали к коррозии при укладке систем под землей является фактором второстепенным: скорость коррозии составляет 0,1 мм в год, что обеспечивает срок эксплуатации около 45–50 лет.
Пластиковые водопроводные – в категорию входят все изделия из полиэтилена, поливинилхлорида и полипропилена. В большинстве случаев в маркировке такого трубопровода материал не указывается, так как более важным являются его технические характеристики. К безусловным достоинствам относится легкость, гибкость, что позволяет сооружать системы высокой сложности, полная химическая инертность, высокая пропускная способность. Недостаток – невысокая механическая прочность, что при укладке в грунт особого значения не имеет.
Другой недостаток – нестойкость к высоким температурам, куда неприятнее. Но так как на даче обычно требуется водопровод для холодной воды, то этим недочетом пренебрегают.
Металлопластиковые – полимерные трубы, армированные алюминием. По прочности они превосходят пластиковые, так же как и по стойкости к температуре. Изделия можно смело применять для устройства горячего водоснабжения и систем отопления. Однако стоимость армированного трубопровода заметно выше. На фото – образец продукции.
Какие трубы лучше для водопровода
Для устройства коммуникаций на даче важны многие факторы: расстояние от источника воды и его характер – скважина, магистраль, качество грунта, глубина залегания, потребляемое количество воды и так далее. Все это нужно учитывать.
Источник воды
Если водопроводная труба подключается к центральной магистрали, единственное, что следует учитывать – это наличие уже существующих коммуникаций. Труба в землю укладывается на глубину ниже промерзания грунта. Это обязательное условие.
Водопровод от скважины редко когда удается разместить под землей, да еще и на требуемой глубине. В этом случае трубопровод необходимо утеплить. Предпочтение отдается стальным, так как они намного устойчивее к холоду.
Характер грунта
Песчаные, глинистые грунты достаточно легкие и рыхлые и не оказывают значительного давления на трубопровод. Пластиковые и металлопластиковые водопроводные трубы соответствующего диаметра и с нужной толщиной стенок прекрасно справляются с задачей.
Если необходимо установить водопровод относительно большого диаметра, то лучше выбрать гофрированные изделия. Ребра жесткости увеличивают прочность материала, без потери эластичности.
Каменистый грунт куда требовательнее. Он встречается редко, а вот грунты склонные к подвижкам – проблема распространенная. Здесь требуются стальные водоводы, так как пластиковые не выдержат столь сильного давления.
Глубина залегания
Пластиковые водопроводные трубы выпускаются с разным классом жесткости, что позволяет подобрать оптимальное решение.
SN 2 – допускается укладка под землей на глубине до 2 м. На даче этот вариант реализуется чаще всего.
SN 4 – предполагается монтаж на глубине 3 м. Применяют как гладкие, так и гофрированные водоводы.
SN 6 – максимальная глубина 8 м.
SN 8 – водопровод разрешается собирать под землей на глубине 10 м.
Стальные водопроводные трубы ограничений по глубине не имеют. Нужно лишь подобрать изделие с достаточной толщиной стенки.
trubygid.ru
Как проложить трубу под землей водопроводную, отопления, ПНД
Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.
Как проложить водопроводную трубу под землей
Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.
Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.
Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.
Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.
Сама же технология сборки водопровода несложная, если правильно рассчитана схема.
Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.
Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.
Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.
В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.
Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.
Укладка системы отопления
Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:
допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;
обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.
trubygid.ru
