Каркасы парников под поликарбонат – Парник из поликарбоната — варианты конструкции, как сделать самому!

выбираем материал для основы под поликарбонат

Желающие поставить на своём приусадебном участке теплицу сталкиваются с проблемой выбора: двускатная или арочная крыша, полиэтиленовый или поликарбонатный материал для укрытия, деревянный или металлический каркас, фундамент… Тем более в нынешнее время выбор конструкции и материалов для подобных сооружений немалый. В нём легко запутаться не только новичку, но и опытному тепличнику. К примеру, с повсеместным распространением относительно нового укрывного материала многие интересуются, какой выбрать каркас для теплицы из поликарбоната для долгой и плодотворной эксплуатации строения.

Купить или построить теплицу – что лучше

Производители готовых теплиц предлагают различные решения, от традиционных до экспериментальных, а разнообразие самодельных сооружений наглядно иллюстрирует сноровку и творческий подход к делу народных умельцев. К сожалению, далеко не все смелые и оригинальные идеи являются успешными, применение некоторых на практике ведёт к полному разочарованию. Поэтому у желающих поставить на участке сооружение закрытого грунта, будь то небольшой парничок или круглогодичная капитальная теплица, возникает масса вопросов.

Установка готовой теплицы занимает минимум времени

Один из основных моментов заключается в том, покупать теплицу или сделать её своими руками. Для правильного ответа следует проанализировать все «за» и «против».

Преимущества и недостатки теплиц из магазина

Неоспоримым плюсом покупных теплиц является экономия времени, которого у работающего на земле человека всегда недостаточно. Трудозатраты на сборку готовой теплицы тоже в разы меньше, например, теплица «Перчина-М», каркас и поликарбонат которой рассчитаны на весенне-летнее использование, полностью собирается за несколько часов. Ещё одним достоинством таких конструкций является отсутствие грубых ошибок при разработке модели, часто встречающихся в самоделках. Добросовестные производители, которые дорожат своей репутацией, тщательно рассчитывают сооружения с учётом целевого использования и применяемых материалов, дают рекомендации относительно возделываемых культур, климатических зон, дополнительного оборудования и так далее. Внешний вид купленных парников, как правило, аккуратнее и радует глаз.

Недостатков значительно меньше. Некоторых фермеров и дачников пугает цена на готовые сооружения, особенно если имеется какое-то количество дармового строительного материала. Заметим, что стоимость теплицы у производителя и у посредников значительно отличается, так что желающим сэкономить без хлопот стоит поискать местные фирмы, реализующие свою продукцию в розницу. Продажа парников и теплиц имеет ярко выраженную сезонность, большинство единиц раскупается в период с января по апрель. В разные времена года стоимость на одну и ту же модель заметно колеблется.

В редких случаях покупать готовую теплицу нельзя из-за специфики местоположения или пожеланий огородника. В таких случаях некоторые производители предлагают составление индивидуального проекта и изготовление сооружения по нему. Но тогда теплица, допустим, расположенная террасами на склоне, обойдётся значительно дороже. Цена постройки сложной формы и с использованием нетипичных материалов, изготовленной под заказ, значительно превышает типовые аналоги.

Плюсы и минусы самодельных теплиц

Когда же целесообразно изготавливать каркас для теплицы своими руками? Сам процесс довольно трудоёмкий, требует основных навыков строительства лёгких сооружений. Основной аргумент «за» – удовольствие, которое получает хозяин от самостоятельного планирования и постройки. В таком случае можно подогнать тепличку «под себя», использовать все достоинства и компенсировать недостатки местности, привести внешний вид нового элемента в соответствие с оформлением приусадебного участка, дворика.

Конструкция должна выдерживать колоссальный вес – при недостаточной жёсткости она может продавиться под снегом

Иногда на мысль о самостоятельном строительстве наводит наличие дешёвого или бесплатного материала. В такой ситуации надо объективно оценить его преимущества и недостатки. Бывает, что в погоне за дешевизной используются непригодные материалы, из-за чего мы можем потерпеть значительные убытки от перерасхода теплоносителей, постоянно проводить ремонт и испытывать другие трудности.

Вот и подошли к минусам. Ошибка в проектировании или неправильный подбор стройматериалов могут оказаться настолько значительными, что функциональность сооружения сойдёт на «нет». А изматывающий регулярный ремонт заведомо ненадёжной конструкции принесёт много необоснованных хлопот, да и накладное это дело.

Кроме определённых навыков в обращении с материалами и инструментами, домашнему мастеру понадобятся и определённые знания тонкостей обработки и технических характеристик стройматериалов. Каркас теплицы под поликарбонат, плёнку или стекло будет иметь разное устройство.

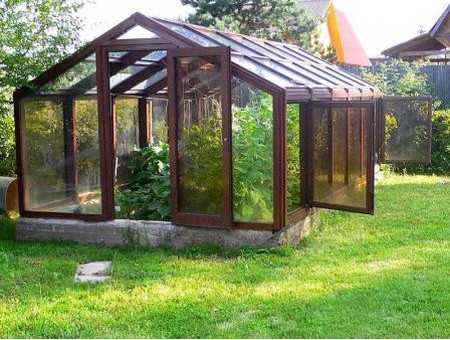

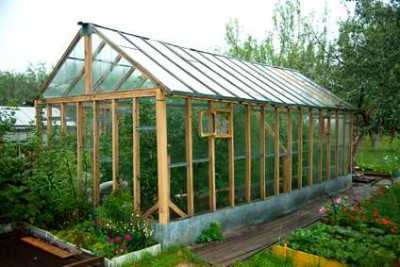

Деревянная теплица

Традиционным является деревянный каркас для теплицы – в течение многих десятилетий на приусадебных и дачных участках ставились именно такие сооружения закрытого грунта. Особенно во времена общего дефицита строительных материалов, когда доска и брус были немногими доступными материалами. К другим достоинствам древесины можно отнести относительную лёгкость обработки, низкую теплопроводность, не большую стоимость.

Однако минусов намного больше. Первый и наиболее значимый – короткий срок службы. Не обработанная сосновая рама прослужит только 3-5 лет. Наличие фундамента и гидроизоляции от почвы, регулярные пропитки древесины защитными составами и своевременный ремонт может продлить срок службы качественного материала на несколько лет, но хлопот это принесёт немало.

Деревянные теплицы требуют регулярного ухода за каркасом

Малый срок эксплуатации подразумевает использование недолговечных укрывных материалов, таких как полиэтиленовая плёнка или нетканый агротекстиль. Так что строить основу для теплицы из деревянного бруса целесообразно только года на три-четыре. К тому же, необработанная деревянная обрешётка может повредить плёнку.

Надо упомянуть о теплицах и оранжереях, выполненных из ценных пород тропических деревьев. При хорошем уходе эти постройки могут простоять не один десяток лет, но стоимость таких экзотических материалов делает строение очень дорогим, не оправданным с материальной точки зрения.

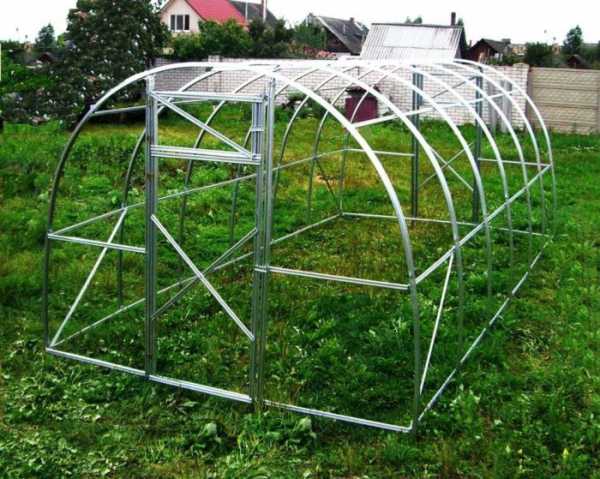

Металлическая основа

При постройке каркаса, который сможет выдерживать значительные нагрузки и простоит многие годы, хорошо зарекомендовали себя стальные трубы с круглым, прямоугольным или квадратным сечением. Такой материал выдерживает большие нагрузки, при правильном монтаже и уходе он прослужит не одно десятилетие. Но работа с профильной трубой имеет свою специфику. Для теплицы усиленный каркас из металла требует дополнительных элементов – из-за большого веса сооружения лучше всего подойдёт ленточный фундамент. Не обработанная поверхность требует ухода, перед покраской не нужно пренебрегать обработкой ортофосфорной кислотой и грунтовкой по металлу, иначе придётся подкрашивать огрехи постоянно. Оцинкованный профиль нуждается в обработке мест креплений и срезов.

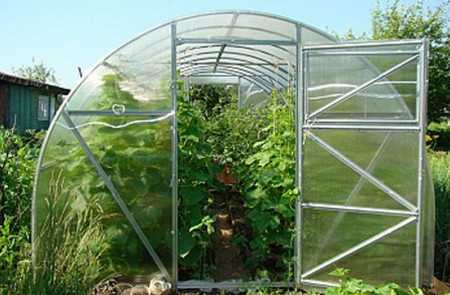

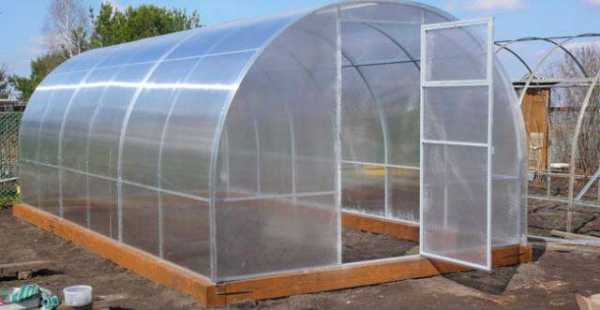

Оцинкованный профиль требует минимального ухода

Работа с металлическим профилем достаточно тяжёлая, требует специального инструмента (трубогиб, болгарка, сварочный аппарат и т.д.) и определённых навыков. Часто комбинируют детали остова: в качестве основных элементов используют стальной профиль, стальными полосами и уголками укрепляют конструкцию. Грамотно выполненный металлический каркас подходит для любого укрывного материала. Самым крупным его недостатком является большая теплопроводность.

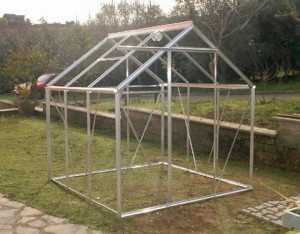

Отдельно стоит отметить алюминиевые каркасы. Они гораздо легче стальных, не требуют такого капитального фундамента, проще в обработке, стойкие к коррозии. Их стоимость выше стальных. Однако алюминиевые теплицы не следует ставить в плохо охраняемых дачных обществах – нередки случаи кражи профильной трубы.

Пластиковый профиль в качестве каркаса

Отлично зарекомендовал себя для постройки небольших теплиц и парников пластиковый профиль. Этот лёгкий и плохо поддающийся коррозии материал недешевый, но долговечность и простота ухода того стоят. Малый вес делает возможным сооружение переносных парников и тепличек. Есть у этого свойства и недостаток. Тепличка требует крепления к грунту или фундаменту, иначе порыв ветра может перевернуть всю конструкцию.

Пластиковый профиль является отличным материалом для небольших теплиц

Основа из профиля для гипсокартона и ПВХ труб

Сейчас можно встретить очень много советов по изготовлению каркаса теплицы из дешёвого оцинкованного профиля для внутренних работ, в основном применяемого для монтажа гипсокартонных конструкций. Дёшево, быстро, удобно, не требует капитального фундамента… Но кроме высокой теплопроводности есть ещё большой минус – короткий срок эксплуатации такого остова в условиях повышенной влажности, характерных для построек защищённого грунта. Специализированный профиль может простоять много лет, а вот дешёвый для внутренних работ не выдерживает сырости и часто ржавчина проступает уже на следующий год, невзирая на цинковое покрытие. После этого теплица простоит ещё год-два, т.к. сталь очень тонкая.

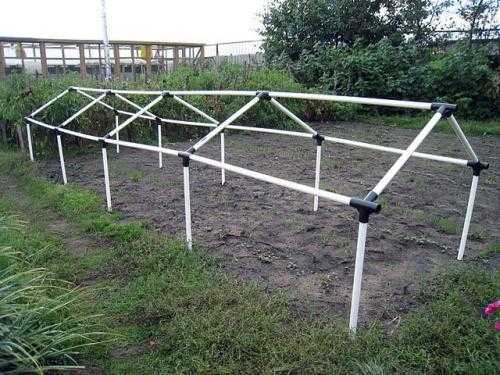

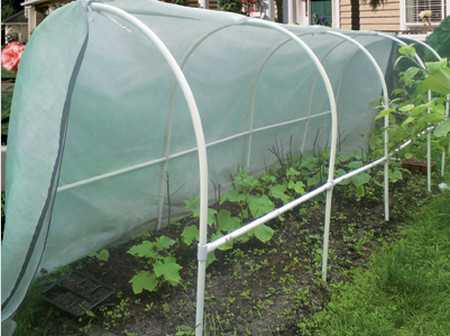

Трубы ПВХ подходят для небольших летних парников

Часто народные умельцы используют для строительства сооружений защищённого грунта ПВХ трубы. Их стоимость относительно невысокая, а порой они достаются бесплатно после эксплуатации в водопроводных системах. Долговечность таких труб потрясающая, гладкая поверхность позволяет производить крепление плёнки к каркасу теплиц без защитных прокладок, выглядят они аккуратно, легко гнутся для арочных конструкций, просты в монтаже. Почему тогда поливинилхлоридные трубы не вытеснили из приусадебных участков другие материалы для несущих конструкций? Дело в пресловутой гибкости. Такой каркас очень плохо держит нагрузку, сугроб на крыше легко прогибает теплицу, складывает её гармошкой, портит укрывной материал. То есть каркасы из ПВХ труб можно применять только в небольших парниках, которые на зиму разбираются. В противном случае конструкции придётся добавлять жёсткости посредством подпорок и других элементов.

Однозначного ответа на вопрос, какой каркас для теплицы лучше, нет. В каждом хозяйстве есть свои нюансы, учитывать которые следует при выборе наряду с личными пожеланиями, имеющимися средствами и поставленными целями. Решать, как сделать каркас для теплицы наиболее удачным, какие материалы для этого использовать, чем оборудовать сооружение впоследствии, должен человек, ознакомившийся со всеми плюсами и минусами традиционных и новых технологий и материалов.

Фотогалерея (7 фото):

27.05.2016

mstud.org

чертеж, как собрать и обустроить?

Для того чтобы иметь свежие овощи на своем столе круглый год, многие люди делают на приусадебном участке теплицы или парники своими руками.

Самыми распространенными являются теплицы и парники из поликарбоната, чертеж такой конструкции можно сделать самому или взять уже готовый вариант.

Но не стоит думать, что такие теплицы являются идеальным решением, как и любой другой материал, поликарбонат имеет свои недостатки и преимущества соответственно недостатки и преимущества будут у теплицы и парника, что сделаны из этого материала.

Отметим, что из поликарбоната успешно можно делать навесы для автомобилей, а также навесы над крыльцом дома — детальней в этой публикации.

Преимущества и недостатки

Если говорить о недостатках, то их очень мало. Поликарбонат боится царапин, так как от этого будет ухудшаться его светопропускная способность. Особенностью поликарбоната является то, что он имеет большой коэффициент расширения от воздействия низких и высоких температур. Это приводит к сложностям монтажа указанного материала.

При креплении поликарбоната, необходимо делать зазор между листами и для крепежных элементов, чтобы у листов была возможность немного двигаться. Саморезы, когда крепят поликарбонат, сильно зажимать нельзя. Обязательно должен быть чертеж теплицы, так будет проще рассчитать необходимое количество материалов и проводить их монтаж.

Еще одним недостатком поликарбоната является то, что при воздействии ультрафиолетового излучения происходит его постепенное разрушение. Но с этим недостатком уже нашли, как бороться и современный материал покрывают специальной защитной пленкой, что позволяет значительно увеличить срок его службы.

Поликарбонат имеет высокую гибкость и устойчивость к ударам, поэтому такие теплицы и парники выигрывают по сравнению с теми, что выполнены из пленки или стекла. Высокие теплоизоляционные характеристики данного материала позволяют выращивать на территории дачи растения даже при отрицательной температуре. Собрать каркас для такой теплицы или парника вы можете своими руками.

В жаркую погоду теплицы и парники из поликарбоната пропускают меньше ультрафиолета по сравнению со стеклом и пленкой, поэтому забеливать их не надо.

Выход урожая в такой теплице или парнике будет в первые годы в два раза больше, чем в стеклянных или пленочных конструкциях.

Чтобы сохранить такое преимущество, надо каждые 3-4 года менять место их установки на участке или на даче.

Как правильно выбрать?

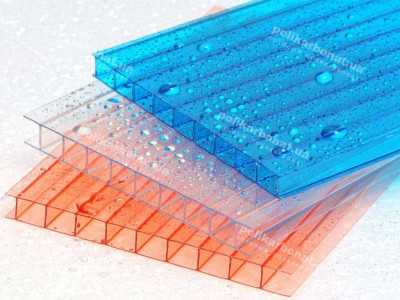

Сотовый или ячеистый поликарбонат – листовой пластик из поликарбоната в своей структуре он имеет ячейки, что делает его легким, но в то же время достаточно прочным. Лист такого материала состоит из 2 слоев, а если его толщина более 10 мм, то из 3 слоев, которые между собой соединены ребрами жесткости.

Благодаря наличию пустот, достигается высокая тепло и звукоизоляция поликарбоната. Если сравнивать его с аналогичным по размерам стеклом, то поликарбонат имеет теплопроводность ниже в 2,5 раза, а прочность выше в 16 раз, что и делает его таким популярным при создании теплицы или парника.

Светопрозрачность этого материала достигает 86%, а срок его службы более 10 лет, поэтому он уверенно вытесняет такие материалы, как стекло и пленка при проведении строительства на территории дачи парника или теплицы. Смотрите детальней о выборе поликарбоната для теплиц их нашей специальной статье, которая доступна по ссылке.

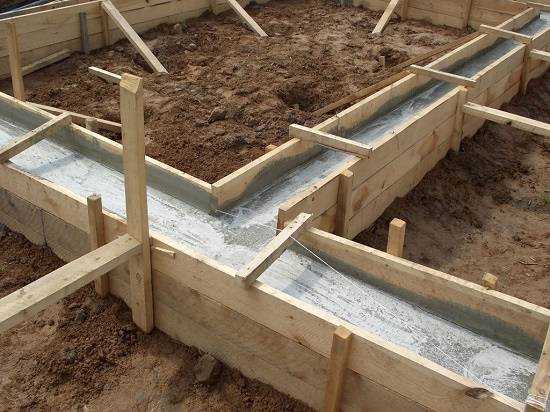

Особенности возведения фундамента и материалы для каркаса

Любые здания, в том числе и самодельные теплицы должны иметь фундамент, он может быть каменным, ленточным, кирпичным, деревянным и т. д.

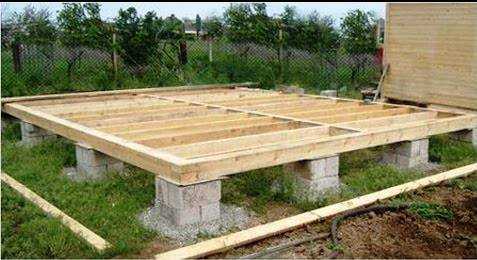

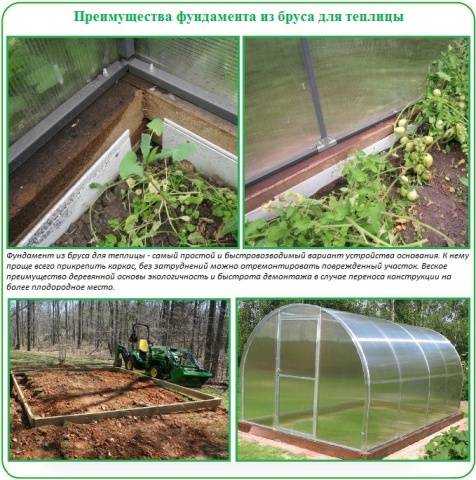

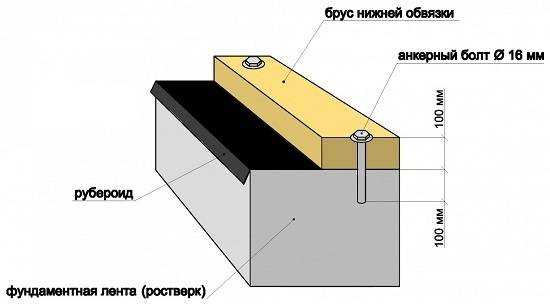

1. Фундамент из бруса. Самым простым и доступным вариантом фундамента является его конструкция из бруса. Для того чтобы собрать такой фундамент, надо взять брус сечением не менее, чем 50х50 мм. Его надо обработать специальными составами, можно просто 2-3 раза покрыть олифой.

   Недостатком такого фундамента будет то, что даже после правильной обработки, его срок службы будет не более 10 лет.

   Чтобы построить своими руками фундамент из бруса, надо сначала подготовить площадку. После этого устанавливают опоры, на которые крепят брус по периметру парника или теплицы.

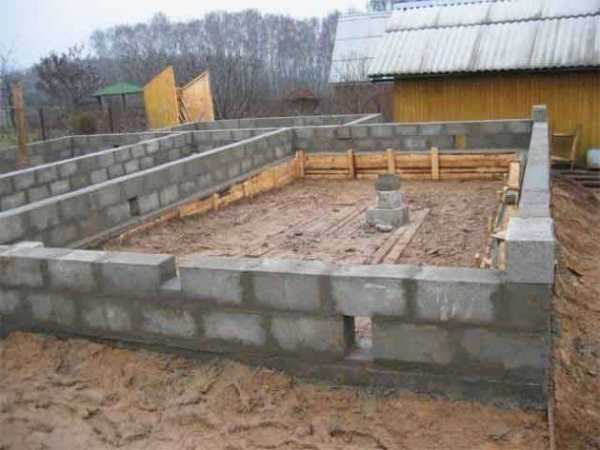

2. Фундамент из кирпича. Это более дорогой, но и более долговечный вариант фундамента. Если его правильно построить, то срок службы будет не менее 50 лет. Перед тем как установить такой фундамент, надо сделать подушку из бетона, в зависимости от размеров теплицы, делают 2-4 ряда кирпича. При сооружении фундамента, не забудьте установить крепление для будущих стоек, на которые будете крепить весь каркас теплицы.

Подготовили более подробную статью про выбор и возведения фундамента под теплицу из поликарбоната, советуем ознакомиться.

Если используется поликарбонат, то конструкция получается легкая, поэтому каркас своими руками можно сделать из древесины. Такая конструкция имеет неоспоримое преимущество — экологичность, а собрать ее можно своими руками без посторонней помощи.

Каркас из дерева имеет недостатки, так как поддается гниению, поэтому срок его службы небольшой, он не очень прочный, и может не выдержать большую ветровую и снеговую нагрузку.

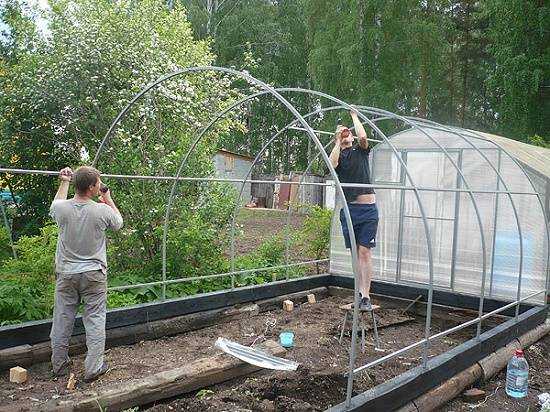

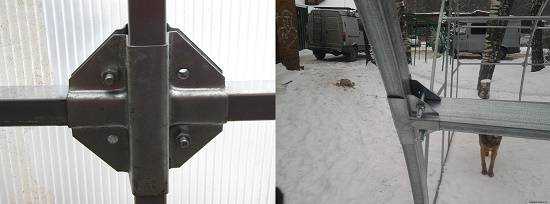

Выходом из положения может быть сборка металлического каркаса. Собрать такой каркас можно также своими руками для этого вам понадобятся трубы или профиль. Если вы проживаете в регионе, где большие снеговые и ветровые нагрузки, то придется установить металлический каркас.

Наиболее прочной получается конструкция, когда используются цельные металлические дуги, но они имеют большие габаритные размеры и чтобы упростить монтаж, можно установить разборные дуги, такое решение будет идеальным для дачи.

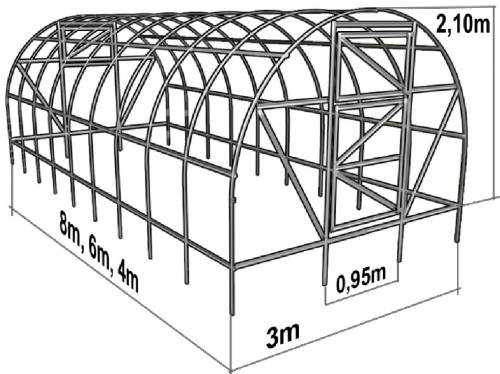

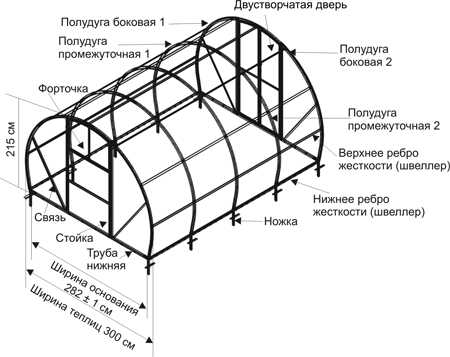

Приведен чертеж парника

После того как вы смогли своими руками закрепить металлический каркас обязательно нужно защитить его от коррозии. Для этого каркас сначала покрывают грунтовкой, а затем окрашивают. В процессе эксплуатации, надо следить за состоянием покрытия и если оно повредится, то металлический каркас надо подкрасить, сделать это несложно своими руками.

Для того чтобы построить самодельные теплицы, вам понадобятся такие инструменты:

• измерительные инструменты;
• лопата и садовый бур;
• топор и гвоздик;
• болгарка и шуруповерт;
• ножницы по металлу и канцелярский нож.

Для решения вопроса, как собрать теплицу из поликарбоната, кроме указанного перечня инструментом, необходимо приобрести следующие материалы:

• ячеистый поликарбонат;
• материал для стоек;
• материал для фундамента;
• П и Н-образный профиль;
• материалы для каркаса, это могут быть брусья или металлический профиль;
• лента для тепловых зазоров;
• саморезы.

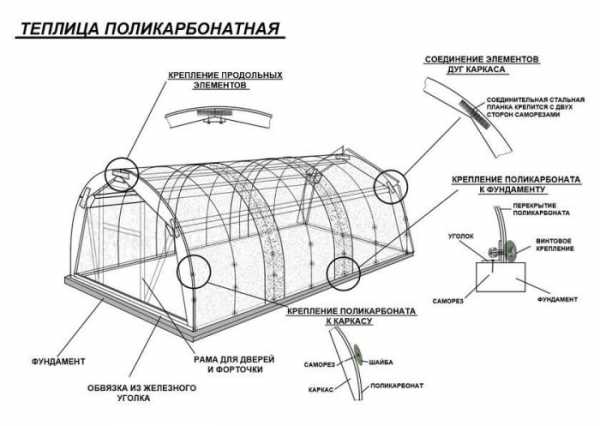

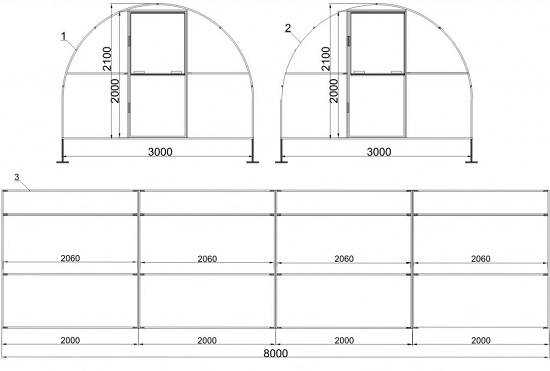

Чтобы сборка была более простой, надо иметь чертеж теплицы. При его составлении, необходимо ориентироваться на то, что поликарбонат выпускают в листах, ширина которых 2,1 м, а длина до 12 м. Когда будете составлять чертеж, это надо учитывать, чтобы было минимальное количество соединений.

Приводим несколько чертежей:

Между собой листы соединяют при помощи Н-образного профиля, а на края листа надо закрепить П-образный профиль. Это надо для того, чтобы в соты не попадала влага и пыль, так как она делает внешний вид поликарбоната неприглядным, поэтому сборка теплицы должна проводиться качественно.

Смотрите видео по теме:

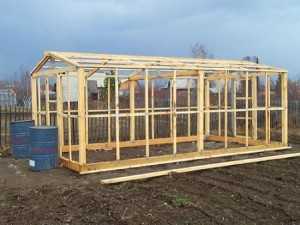

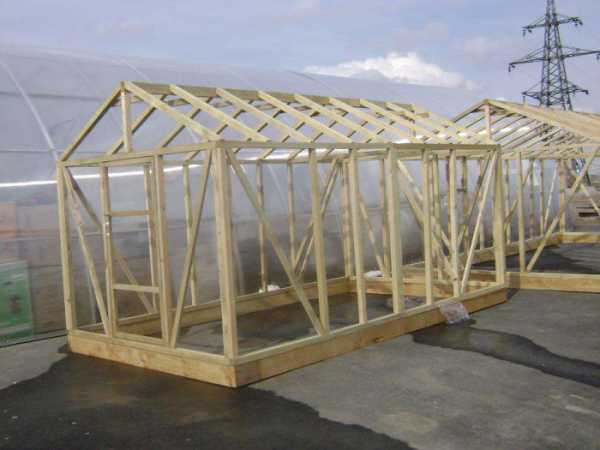

Последовательность сооружения деревянного каркаса

Сначала проводят разметку на местности и определяют места, где необходимо поставить опорные стойки. Если сооружение небольшое, то достаточно поставить 4 стойки, для которых делают отверстия в грунте. Если не знаете где расположить теплицу, читайте эту статью про расположение построек на земляном участке.

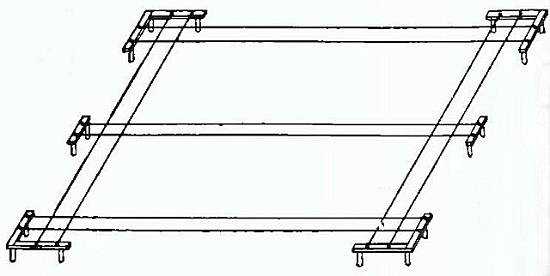

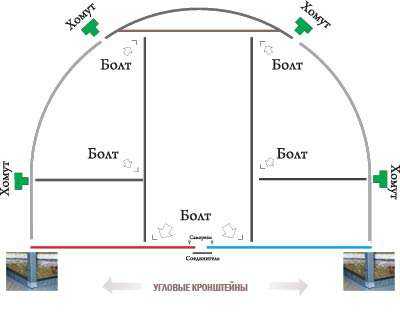

Схема расположения креплений

Не забудьте поставить две стойки, на которые будет проводиться крепление дверей. В подготовленные отверстия устанавливают асбестовые трубы, а отверстия что остались с наружной стороны засыпают песком и трамбуют.

В качестве столбов используют оструганные брусья, нижний конец которых округливают до диаметра асбестовой трубы и вставляют внутрь. Перед тем как провести крепление брусьев внутри труб, их надо обработать специальной пропиткой.

Когда опорные столбы установили, на них можно начинать проводить крепление каркаса. К нижней части опорных стоек следует крепить нижнюю обвязку, для чего используются строганные доски. Такие же доски следует крепить по всему периметру теплицы и создавать ее каркас.

Чтобы увеличить срок службы деревянных изделий, их надо покрывать специальной пропиткой. Для того чтобы зимой теплица могла выдержать вес снега, внутри надо делать минимум 2 подпорки, чтобы поддержать коньковый брус.

Можно сделать конструкцию каркаса и из оцинкованного профиля, это значительно увеличивает ее срок службы, он больше, чем у дерева, даже если оно было очень хорошо обработано.

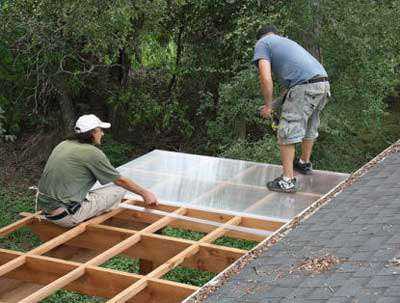

Особенности проведения обшивки

При решении вопроса, как сделать теплицу, большое значение имеет правильное крепление поликарбоната. На нижнюю часть каркаса, то есть на обвязку, необходимо крепить оцинкованные ленты, для нарезки которых используются ножницы по металлу.

Устанавливать их надо с нахлестом в 5 см и только после этого, можно начинать крепить листы поликарбоната.

Для того чтобы нарезать листы необходимого размера, можно использовать обыкновенный канцелярский нож. Чтобы была возможность крепить поликарбонат, в нем надо предварительно сделать отверстия для саморезов, при этом они должны быть немного больше диаметра самих саморезов.

Для того чтобы провести обустройство конька крыши, надо использовать металлические ленты шириной 15 см, если у вас достаточно средств, то можно приобрести готовые пластиковые коньки.

Их установка является обязательной, иначе внутри теплицы нельзя будет установить оптимальный микроклимат для растений. Но так как обустройство теплицы проводится своими руками, то конек можно сделать из металлической полосы, для этого ее надо загнуть посредине под углом 120 градусов.

Так как поликарбонат имеет большой коэффициент расширения, когда проводите обустройство теплицы, между листами надо оставлять небольшое расстояние. Чтобы через эти щели не выходило тепло из теплицы, их надо закрыть специальной пленкой.

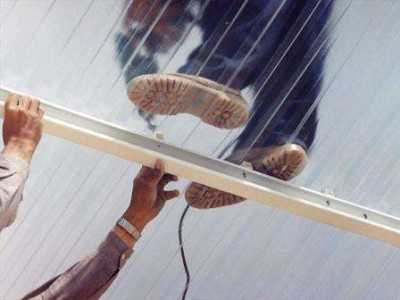

Чтобы при проведении монтажа не повредить листы поликарбоната, можно сделать опору в виде буквы «Т» и закрепить ее за конек. Для того чтобы укрепить крышу, надо внутри установить дополнительные подпорки.

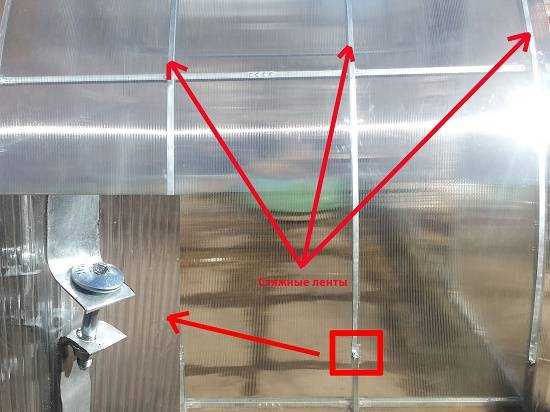

Крепить поликарбонат можно двумя способами:

1. первым способом является крепления листов при помощи специального поликарбонатного профиля. Такой профиль имеет форму буквы «Н», сначала он крепится к каркасу и уже в него вставляют листы, это позволяет быстро и просто сделать теплицу, как во дворе, так и на территории дачи;
2. при использовании второго способа, на каркас сначала укладывают специальные прокладки, а уже на них крепят листы поликарбоната. Швы закрывают оцинкованными полосками, они крепятся при помощи шурупов.

При креплении поликарбоната, надо учитывать одно условие – ребра должны располагаться вертикально или в сторону ската крыши, чтобы влага, что может туда попасть, не накапливалась, а скатывалась. В нижней части панели можно через 30 см сделать небольшие отверстия и тогда влага будет беспрепятственно уходить.

Самым дешевым способом крепления является использование шурупов прямо через листы. В этом случае, надо использовать металлические накладки, чтобы равномерно распределить нагрузку от шурупов и закручивать сильно их нельзя.

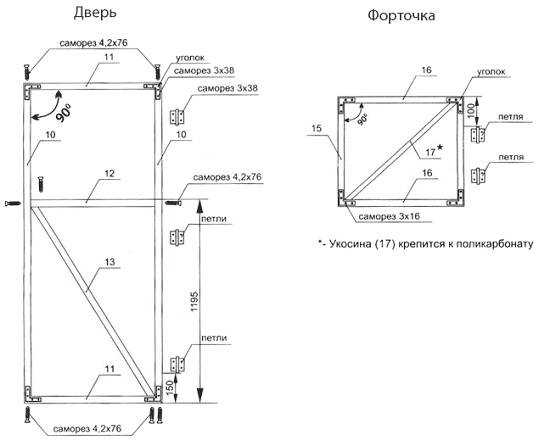

Делаем двери

Сначала проводят обшивку крыши теплицы, потом зашивают ее стены и оставляют только дверной проем. Обустройство двери начинают из сооружения ее каркаса, для чего используют деревянный брус. Необходимо сделать чертеж двери и ее сооружение проводить с соблюдением всех размеров и прямых углов, чтобы двери плотно прилегали, и не было зазоров.

К готовому каркасу двери прикручивают петли и по их размеру вырезают лист поликарбоната, после чего его прикручивают к каркасу. Теперь дверь надо навесить на петли, прикрепить к ней ручку и запорное устройство.

В теплице, что находится на территории дачи или на садовом участке, двери всегда располагаются в торцевой части сооружения.

Для того чтобы сделать теплицу более теплой, внутри каркас можно обшить еще одним слоем поликарбоната, тогда вы сможете привозить с дачи свежие овощи и зелень, даже когда уже будут небольшие морозы.

Делаем обогрев и как правильно ухаживать за сооружением?

Чертеж горизонтальной печки с трубами

Для того чтобы была возможность использовать теплицу и при наличии отрицательных температур, в ней надо сделать обогрев. Кроме того, что для этих целей можно использовать биотопливо, эффективным является и технический обогрев помещения.

Если теплица находится рядом с домом, то можно сделать ответвление от отопительной системы. Если такой способ реализовать нельзя, то можно сделать простую печку с горизонтальными трубами по периметру теплицы и выходом на улицу.

Уход за теплицей из поликарбоната заключается в следующем:

• чтобы поликарбонат не повреждался ультрафиолетом, производители на одной стороне крепят защитный слой. При установке листов, надо не перепутать и установить правильно. Транспортировочная пленка должна сниматься только после того, как будет проведен монтаж листов;
• для того чтобы организовать автоматическое проветривание, на форточки устанавливают температурные проветриватели, их на зиму надо снять и хранить при плюсовой температуре;
• в зимний период двери и форточки должны быть закрытыми. Зимой надо стараться счищать снег с крыши теплицы, чтобы не создавать на нее большую нагрузку. Если такой возможности нет, то на этот период лучше установить внутри дополнительные подпорки;
• так как в теплице повышенная влажность, это негативно влияет на ее металлический каркас. При появлении ржавчины, надо это место зашкурить и покрасить.

Чтобы сделать своими силами теплицу из поликарбоната, надо иметь элементарные строительные навыки и минимальный комплект инструментов. Если вы все сделаете по правилам и с соблюдением технологий, будете правильно ухаживать за теплицей из поликарбоната, то она прослужит вам не один десяток лет.

В продолжение ознакомьтесь, со способами отопления теплиц из поликарбоната, а также читайте про то какие еще можно построить парники, по ссылке: strojkarkas.com/postrojki/zimnyuyu-teplicu-stroim-svoimi-rukami.html.

strojkarkas.com

Каркас для парника из пластиковых труб под поликарбонат: как сделать своими руками, видео-инструкция, фото и цена

Любые каркасные парники очень удобны для дачников, да и для людей, живущих за городом, так как такие сооружения по окончании сезона можно разобрать и сложить где-либо до следующего года. Такую конструкцию можно приобрести в магазине, садоводческом товариществе или сделать самому, что, возможно, вам понравится более всего.

Сейчас мы расскажем о разных видах каркасов для теплиц, научимся один из них делать самостоятельно, а также покажем вам тематическое видео в этой статье для более ясного представления.

Каркас парника из пластиковых труб мансардного типа

Скелет парника

Типы каркасов

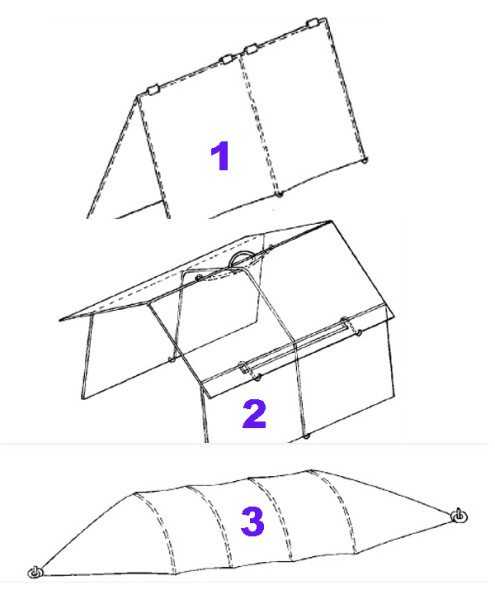

Три типа каркасов

1. По большому счёту, все каркасы для парников можно разделить на три основных типа, которые вы видите на верхнем рисунке. Первый из них, это домик, который похож на высокую двускатную крышу, он очень прост и для его изготовления можно использовать деревянные рейки, металлические профили или пластиковые трубы. Такие сооружения чаще всего делают для дальнейшего покрытия целлофановой плёнкой и там не предусматриваются двери и окна для проветривания.
2. Мансардный тип более сложный и его также используют для стационарных сооружений, хотя каркас парника своими руками такого типа также собирают на приусадебных участках. Его основное преимущество перед двускатной конструкцией состоит в том, что благодаря ровным стенам там увеличивается свободное пространство, которое позволяет обслуживать растения изнутри. Хотя его можно делать и небольшим, а доступ к грядке организовать через открывающуюся крышу.
3. Самым объёмным можно назвать каркасный парник тоннельного типа, ведь всем известно, что именно округлости позволяют сэкономить пространство, а значит, и материалы на постройку сооружения. Такие конструкции, как правило, делаются для покрытия поликарбонатом, но для приусадебного участка можно собрать мобильную версию для целлофановой плёнки.

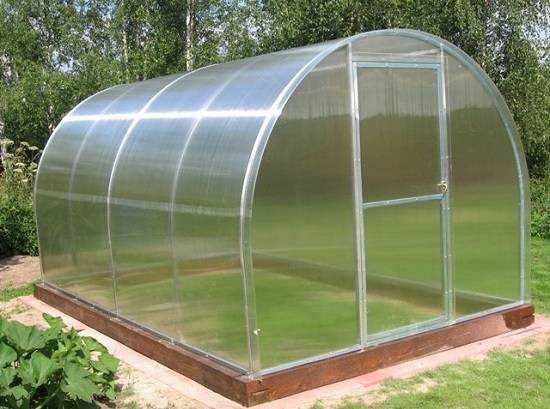

Каркас парника под поликарбонат типа тоннеля

Рекомендация. Каркасы тоннельного типа вы можете купить, и там зачастую использован пластик, но для самостоятельного изготовления лучше всего использовать уголок из алюминия или нержавейки. Для того чтобы согнуть такой профиль, вам нужно будет подрезать полку, которая будет в вертикальном положении.

Сборка каркасного парника

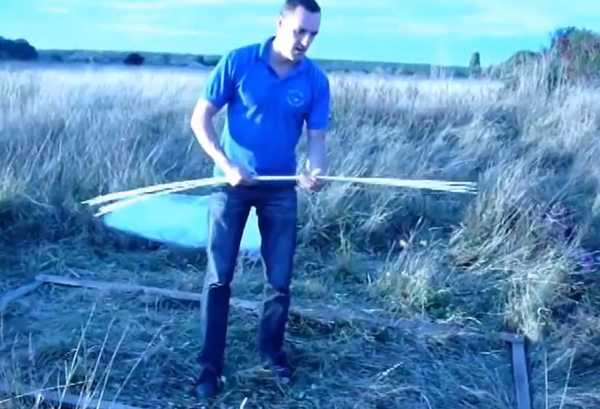

Стеклопластиковая арматура и деревянное основание

Сейчас мы узнаем, как сделать каркасный парник тоннельного типа 3000×1500 мм, практически из подручных материалов, к которым, пожалуй, не относится только стеклопластиковая арматура. Нам понадобятся два бруска по 3м и два по 1,5м, сечением 50×50 мм, но можно и немного тоньше, например, 40×40 мм. Если в хозяйстве не найдётся профилей необходимой длины, то их можно сшить из кусков, наложив на соединение шину, чтобы рейка не перегибалась.

Итак, в первую очередь нам необходимо собрать из деревянных реек основание с размерами 3×1,5м, который будет позвоночником для арматуры, выгнутой под арку. Сделать это несложно, но дело в том, что сам прямоугольник должен быть жёстким, чтобы при каких-либо действиях соединения не сместились и он не стал параллелограммом.

Для жёсткой фиксации лучше всего подойдёт болтовое соединение, тем более, что конструкцию можно будет легко и без всяких повреждений разобрать после окончания сезона.

Совет. Для создания жёсткости прямоугольника можно также применить и другие, более действенные меры. На углах можно прикрутить перемычки для образования маленького треугольника, причём достаточно будет укрепить таким способом, только два противоположных по диагонали угла.

После сборки основания, с каждой длинной стороны на несущих рейках нужно будет просверлить отверстия для крепления в них дугообразных ребёр. Если учесть, основание имеет 3м в длину, то отверстий понадобится 14 штук – по 7 с каждой стороны, через 50 см друг от друга. Диаметр сверла подбирайте в соответствии с сечением прута, и если трёхметровая стеклопластиковая арматура будет толщиной 6 мм, то точно такими же делайте и отверстия.

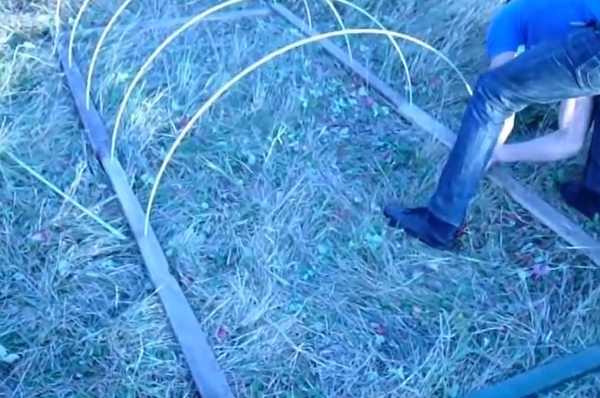

Крепление дугообразных рёбер к деревянному основанию

Для сверления посадочного гнезда отступайте от края рейки не менее 20 мм, чтобы избежать растрескивания, только не проходите её насквозь, иначе арматура провалится и лабиринт получится неровный.  Закреплять арматуру в отверстиях дополнительно (клей, эпоксидная смола) не следует, просто всовывайте её в гнёзда, как на фото вверху и она будет держаться там достаточно плотно для такой конструкции.

Тем более что мы делаем разборный каркас, который по ненадобности можно демонтировать и поставить где-либо в уголке на хранение или использовать комплектующие для других целей.

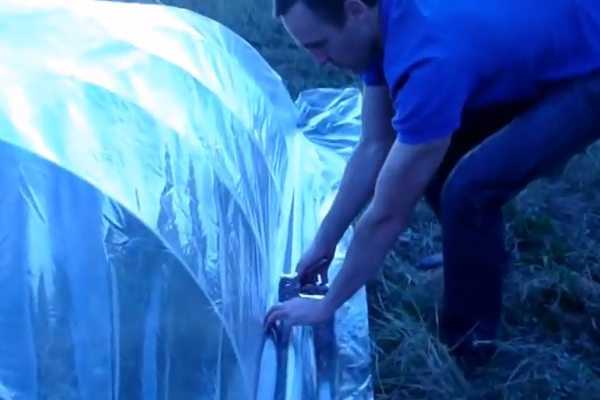

Натягиваем на каркас парника целлофановую плёнку

После монтажа рёбер на основание нам остаётся только натянуть на них целлофановую плёнку, то есть закончить монтаж конструкции теплицы. Для этого лучше всего использовать цельный кусок плёнки – меньше будет проблем, как при монтаже, так и при эксплуатации, тем более что цена у неё копеечная. Крепление можно производить степлером, либо тоненькими рейками типа штапика, а после этого подогните целлофан под основание, чтобы избежать гниения реек от почвенной влаги и закрепите его с внутренней стороны.

Вентиляцию такой теплицы можно производить, просто приподняв одну из ее сторон, и подставив под основание какой-либо предмет. Но деревянный каркас и рёбра из стеклопластиковой арматуры очень лёгкие, так что вы можете даже полностью убирать конструкцию на день, а вечером ставить её на место.

Заключение

Если вы захотите приобрести каркас от завода-изготовителя, то там, в обязательном порядке должна быть инструкция по его сборке в виде чертежа с детальным описанием. Хотя, как вы сами понимаете, такие устройства достаточно просты и не требуют особых навыков для монтажа.

oteplicah.com

Каркас для теплицы из поликарбоната — монтаж и виды тепличных конструкций

Совсем не обязательно оканчивать аграрный университет, чтобы знать о возможностях выращивания огородных культур в холодное время года. Бесчисленные парники, теплицы не строит только ленивый дачник, а в аграрных предприятиях перебирают конструкции и материалы для постройки теплиц более крупных форм.

Гарантировать высокие урожайные показатели не может никто, но фермеры и дачники народ изобретательный, с каждым новым сезоном мы узнаем о новых все более эффективных методах круглогодичного использования грунта. Разнообразные парники и тепличные сооружения предлагаются как в готовом виде, также есть возможности реализации любой тепличной постройки своими руками. Благо, материалы и их наличие в строительных магазинах располагают к самостоятельной постройке.

В последнее время поликарбонат стал самым популярным материалом обшивки тепличных сооружений. Он легок, отлично пропускает свет, достаточно прочен, имеет хорошие теплоизоляционные свойства. Каркас для теплицы из поликарбоната, ее силовая несущая часть, испытывает большие нагрузки, поэтому к его конструкции и конфигурации предъявляют высокие требования. Рассмотрим материалы, применяемые в конструкциях оснований сооружений.

Какой материал выбрать?

Каждый материал по-своему хорош. Но условия эксплуатации всегда разные, поэтому следует сделать правильный выбор, не ошибившись с ним.

Деревянный каркас

Дерево вполне сможет служить основой тепличной конструкции. Дерево недорого, не подвержено коррозии, легко, достаточно прочно на изгиб. Смонтировать его не составит особого труда даже для не очень опытного мастера. Древесина прекрасно сохраняет тепло, а при соответствующем уходе прослужит очень долго.

Но она обладает недостатками, в числе которых основные:

• по сравнению с металлом и пластиком он проигрывает по прочности;
• дерево без соответствующей обработки гигроскопично;
• подверженность гниению;
• плохая стойкость к грибковым заболеваниям, подверженность плесени.

Алюминиевый остов

Алюминиевую каркасную основу для поликарбонатных тепличных сооружений собирают из труб или профиля. Принципиальной разницы нет. Свойства алюминия позволяют придать конструкции чрезвычайную легкость, что поможет существенно сократить расходы на фундамент. Теперь рассмотрим, по каким причинам алюминий сможет нас отпугнуть в качестве материала каркаса:

• высокая стоимость конструкции;
• плохая теплоизоляция повлечет за собой дополнительные расходы на обогрев;
• неустойчивость к механическим нагрузкам;
• подверженность коррозии;
• трудоемкий процесс монтажа.

Каркас из стального профиля

Сварной каркас очень прочен, долговечен, не так дорог, как алюминий. Чаще всего выбирают профильную квадратную трубу с толщиной стенки 1,5 мм и больше. Она позволит надежно закрепить поликарбонатные листы, при минимально допустимом шаге, регламентируемом размерами листа, обеспечить хорошую жесткость.

Популярен стандартный металлический профиль для гипсокартона. Он гораздо легче трубчатого, монтируется за короткое время. Его используют потому, что доступны разные варианты креплений элементов конструкции друг к другу, что ускоряет монтаж. Обладая всеми преимуществами металла, по весу он мало чем отличается от алюминия.

Основные виды конструкции каркаса

Классификация тепличных построек из поликарбоната носит скорее условный характер. Есть масса форм, которые каждый мастерит по своему усмотрению, исходя из доступности материала. Но в основном, все поликарбонатные постройки — это два варианта конструкции: арочная и в виде домика. Оба этих проекта мы рассмотрим детальнее.

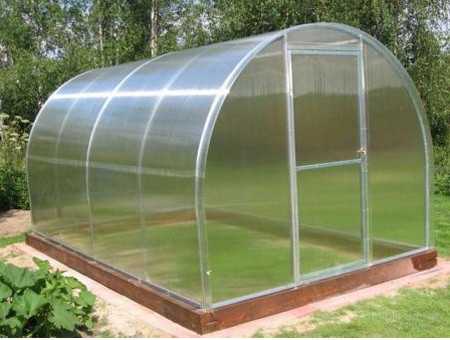

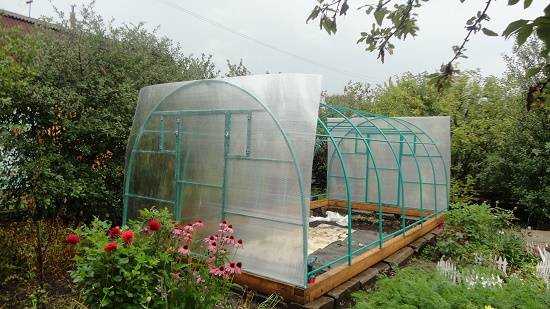

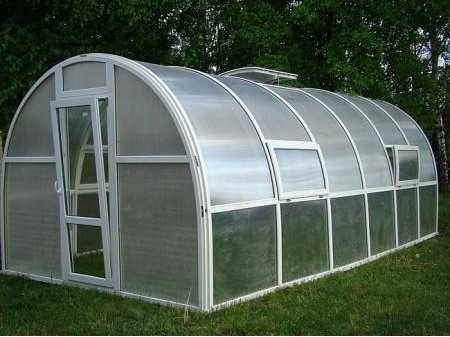

Арочный тип

Конструкция в виде арки привлекает своей доступностью, надежностью, простотой монтажа, неприхотливостью в уходе за ней. Арка одинаково хорошо приспособлена для универсальных сборно-разборных сооружений, для постоянных конструкций, рассчитанных на использование в течение всего года.

Совет: Способность теплицы арочного типа к трансформации тоже важна, когда возникает необходимость увеличить или уменьшить ее площадь. Достаточно просто добавить или удалить несколько секций — вы получаете парник нужного размера.

Поликарбонатная арочная конструкция может стать приятным декоративным элементом на дачном участке или усадьбе. Ее без труда можно интегрировать в любой ансамбль из хозяйственных построек, даже расположить вплотную к жилому дому — это только украсит участок. Демократичные цены на материалы постройки с лихвой компенсируют некоторые минусы:

• арка может быть использована только как каркас для тепличного сооружения из поликарбоната. Обшить ее стеклом не получится, а пленка это весьма сомнительная замена;
• угол наклона поверхности поликарбоната нестабилен. Это ведет к смене направления лучей солнца и их отражению. А, следовательно, часть отраженного света не попадает на растения;
• сквозная прозрачность. Тепло, попадающее с южной стороны, так же свободно покидает пространство через северную сторону. Это возможно устранить путем нанесения на северную стену светоотражающей пленки.

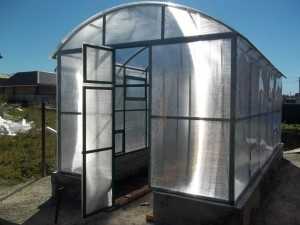

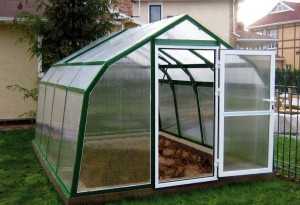

Каркас с двускатной крышей

Основания под поликарбонатные полотна могут иметь форму домика, то есть не арочную, а двускатную крышу. Прямые стены и такая крыша потребуют больше материала, но у такой теплицы есть свои положительные стороны. Главное преимущество его в том, что площадь посадки при одинаковом объеме гораздо больше по сравнению с арочной теплицей.

На заметку: Двускатные каркасы жестче, могут выдерживать более серьезные нагрузки при снегопадах, сильных порывах ветра.

Они ненамного сложнее в установке, позволяют монтировать вентиляционные люки, форточки без особых проблем. А что касается стоимости, то она хоть отличается от стоимости арочного, но учитывая значительные преимущества, полностью оправдана.

Советы по расчету каркаса поликарбонатной теплицы

Принцип возведения каркаса любого типа прост, вы без особенных усилий сможете сделать эту несложную работу своими руками. Просто нужно учитывать некоторые моменты при расчетах и выборе материала.

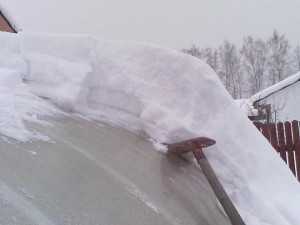

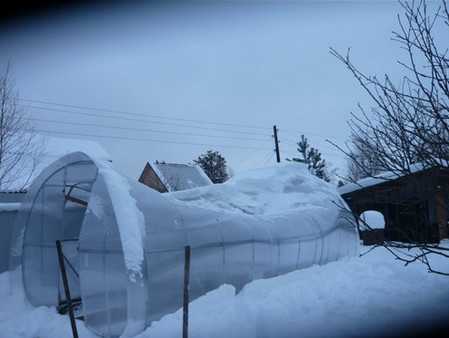

Нагрузка от снега в нашей климатической зоне может составлять до 150 кг/м² — это довольно значительный показатель. А снег, который пропитан водой, создает нагрузку до 180 кг/м². Поликарбонат с толщиной соты 4 мм при такой нагрузке, скорее всего, деформируется, поэтому стоит это учитывать, применяя более толстый поликарбонат.

Важная деталь: При расчетах следует учитывать скорость ветра, характерную вашей местности. Сильный ветер оказывает давление на поверхность обшивки до 17 кг/м².

С учетом всех этих деталей у вас обязательно получится эффективная, надежная теплица, которая круглый год будет служить верой и правдой.

Видео про строительство деревянного каркаса

polikarbonatus.ru

Парник из поликарбоната своими руками: чертежи + фото

Возведение парника с обшивкой из поликарбоната дело не нескольких часов, но вполне выполнимое. Сооружение серьезное, так что придется немного потратить времени на чертежи. Указанные на схеме размеры всех элементов помогут ускорить процесс изготовления конструкции. Итак, сейчас мы рассмотрим, как самостоятельно возвести парник из поликарбоната, и какие нюансы при этом надо учесть.

Определяем размеры каркаса

Прежде чем приступить разрабатывать чертежи парника или теплицы, необходимо определить размеры строения. В свою очередь, на проведение расчетов влияет несколько важных нюансов:

• Сразу важно определиться с местом, где будет выполняться установка конструкции из поликарбоната. Вначале важно замерить размеры свободного пространства на участке. От этого зависит, поместится ли теплица или парник желаемых габаритов.
• На участке расчерчивают контуры будущего фундамента. Его форма и размеры точно очертят параметры возводимой постройки.
• Количество и размер строительного материала играет не последнюю роль в определении габаритов парника или теплицы. С наличием материала все ясно, ведь невозможно построить, например, теплицу размером 3 на 6, если профиля или поликарбоната хватает только на парник 3х4. Касаемо размера материала, рассмотрим пример на поликарбонате. Листы выпускаются стандартных габаритов 2,05х3,05 м. Их желательно использовать экономно, чтобы меньше было отходов. Оптимально под поликарбонат подходят каркасы теплиц размером 3х6, 3х4 или 3х8.

Разобравшись со всеми нюансами, напрямую переходим определять размеры теплицы или парника.

Большинство огородников имеют общее мнение, что устанавливать разборные парники маленьких размеров лучше из обычной пленки. Поликарбонат оптимально использовать на стационарных больших теплицах, конечно, в разумных пределах. У хорошего хозяина вряд ли останется пустующее место в таком парнике. Самый ходовой размер конструкции из поликарбоната считается 3 на 6. При желании длину увеличивают до 8 м или уменьшают до 4 м. В итоге получаются оптимальные размеры теплицы 3х4, 3х6 и 3х8 м. А как уже заметили, при любой длине каркаса оптимальная ширина остается в пределах трех метров.

При расчете габаритов парника или теплицы руководствуются следующими соображениями:

• Ширина конструкции – самый важный показатель. От этого будет зависеть удобство ухода за растениями. Чем больше пространства, тем меньше вероятность повредить грядку или зацепить стеллажи во время выполнения работ. Определяют ширину теплицы или стационарного парника из поликарбоната исходя из того, что: минимальная ширина двери – 60 см, оптимальная ширина стеллажей или грядок – 1 м и ширина прохода – 60 см. Вот и получается, что для комфортного обслуживания стационарного парника из поликарбоната желательно остановиться на минимальной ширине 2,4 м.
  Если взять в расчет, что человек тучного телосложения или, в теплицу будут заезжать на инвалидной коляске, тогда проход надо расширить до 1,2 м. Вот почему принята стандартная ширина 3 м парника или теплицы из поликарбоната.
• По длине парник из поликарбоната ограничений никаких не имеет. Все зависит от количества установленных внутри поддонов для выращивания рассады или размеров грядки. Допустим, имеются в наличии стандартные поддоны размером 28х53 см. Надо определиться, как они будут установлены внутри парника: вдоль или поперек. Отсюда берут значение кратное 28 или 53, умножают на количество поддонов, стоящих в один ряд, и определяют максимальную длину парника. Однако важно помнить о стандартных размерах листов поликарбоната. Максимально с выгодой использовать материал с минимальными отходами получится на теплицах длиной 4,6 и 8 м. Слишком длинные теплицы и парники невыгодны в плане поддержания оптимального микроклимата. С наступлением холодов увеличатся расходы на обогрев внутреннего пространства.
• Высота постройки зависит от выбранного типа укрытия. Если это маленький парник на одну неширокую грядку, то высоту можно сделать около 1 м. Тогда придется предусмотреть открывающийся верх для доступа к растениям. В больших теплицах размером 3х4, 3х6 и 3х8 м ходить будет неудобно с низким потолком. По существующим стандартам высота стационарного строения достигает 1,8 м. Если изготавливать конструкцию из поликарбоната своими руками, то лучше остановиться на высоте 2 м. При этом может получиться разбег 10–20 см в зависимости от формы выбранной крыши.

Определившись с размерами будущего строения из поликарбоната, начинают составлять чертежи.

На видео представлен мини-курс соблюдения размеров теплицы:

Составляем точный чертеж

Составлять чертежи начинают с примерных эскизов, как будет выглядеть будущий парник. Крышу можно сделать полукруглой, двухскатной или односкатной. Если взяты большие размеры теплицы, то лучшим вариантом считается арочная крыша. Ее проще укрыть, так как поликарбонат хорошо гнется, и осадков на полукруглой поверхности задерживается мало.

В арочной конструкции из поликарбоната торцы одинаковые. Не стоит делать чертежи обеих сторон. Достаточно набросать эскиз одного торца с указанием размеров. То же самое выполняют со схемой вида сбоку, ведь эти стороны аналогично одинаковы.

Совет! При составлении чертежей парника или теплицы важно учесть способ установки каркаса на землю. При отсутствии фундамента на каркасе снизу предусматривают выступающие концы стоек для фиксации в земле. Их надо отобразить на схеме.

Схема торцов и вид сверху теплицы из поликарбоната фото которых представлено ниже, указывают габариты арочного сооружения размером 3х8 м.

На следующем фото показано, как сделать чертеж дверей и форточки парника из поликарбоната. На схеме важно указать все узлы крепления, места сварки и использование метизов.

При желании пластиковую дверь можно купить готовую. Она уже оснащена петлями и ручкой, что упростит процесс изготовления теплицы или парника своими руками из поликарбоната.

Оборудуем фундамент для парника или теплицы

Поликарбонат – легкий материал, и чтобы большой парник или теплицу не сдвинуло ветром, конструкцию закрепляют к основанию. Руководствуясь габаритами и формой будущей конструкции из поликарбоната необходимо сделать чертежи фундамента.

Когда все готово, можно приступать к разметке участка. Сначала территорию очищают от мусора и растительности. Далее, сделанные чертежи фундамента переносят на грунт. Разметку лучше выполнять кольями, между которыми натягивают шнуры.

Под теплицу или стационарный парник из поликарбоната обустраивают следующие типы фундаментов:

• Если предполагается установка небольшого стационарного парника из поликарбоната, то для такой конструкции хватит точечного фундамента. Он представляет собой опорные точки только в тех местах, где будут установлены стойки каркаса парника. Сделать опоры можно с бревна, асбестовой трубы, бетонных блоков. Для этого достаточно вкопать опоры в землю на глубину ниже уровня промерзания грунта.

• Под разборную теплицу или парник из поликарбоната своими руками можно сделать фундамент из бруса. Сначала по периметру каркаса выкапывают траншею шириной 200 мм. Дно и бока застилают рубероидом для предотвращения гниения древесины. Брус обрабатывают защитной пропиткой, после чего укладывают в траншею. По окончании сезона при надобности парник и фундамент быстро разбираются на зимнее хранение под укрытием.

• Под стационарный парник или теплицу большого размера сооружают блочный фундамент. Сначала выкапывают траншею шириной 250 мм по габариту каркаса. Глубину определяют по уровню промерзания грунта. Для разных регионов этот показатель разный, но не менее 800 мм. Дно траншеи засыпают гравием толщиной 100 мм. Сверху на подушку начинают выкладывать пустотелые блоки, соединяя между собой цементным раствором. Установка каркаса теплицы на фундамент выполняется через двое суток после застывания раствора.

• Ленточный тип фундамента аналогично подходит для стационарных парников или теплиц из поликарбоната своими руками, причем неважно, из какого материала сделан каркас. Для строительства фундамента выкапывают траншею такую же, как и для блочного основания. Дно засыпают гравием с песком толщиной 150 мм. Бока траншеи закрывают рубероидом, а на поверхности земли из досок сбивают опалубок. Высота бортов должна быть не менее 200 мм. Внутри траншеи из прутов укладывают армирующий каркас, после чего все заливается бетонным раствором. Установка каркаса парника или теплицы начинается не ранее, чем через 20 дней. Бетон должен полностью застыть.

  Когда фундамент будет готов, можно приступать к изготовлению каркаса парника.

Сборка и установка каркаса теплицы или парника

Сейчас мы рассмотрим, как установить арочный каркас парника или теплицы, предназначенный для обшивки поликарбонатом. Надо отметить, что деревянные бруски не получится выгнуть полукругом. При самостоятельном изготовлении арочного каркаса лучше использовать металлическую трубу или профиль.

Совет! Согнуть полукругом симметричные дуги из профиля в домашних условиях невозможно. Если нет возможности это сделать на производстве, арочный каркас проще купить готовый в магазине. Дома останется только собрать его по схеме.

Допустим, в наличии имеются уже готовые дуги, и можно приступать к сборке каркаса парника:

• Как вариант, парник из поликарбоната можно установить на брус, предварительно закрепленный к фундаменту анкерными болтами. Но прежде чем это сделать, основание укрывают полосой рубероида для гидроизоляции древесины. Из бруса сечением 120х50 мм по периметру фундамента собирают раму. Здесь важно выставить конструкцию по уровню. Анкерные болты располагают шагом 500–600 мм.

• Монтаж каркаса на брус выполняют с помощью металлического уголка. Его располагают по одному с каждой противоположной стороны, где будет установлена стойка из профиля. При этом на брусе размечают точки установки, и вымеряют, чтобы они были на одном уровне. В этот раз замеряют не горизонтальность, а вертикальность уголков.
• Сборку самого каркаса парника начинают с торцевых стенок. На передней стенке к дверной раме болтами фиксируют дугу крыши с распоркой, а затем крепят торцевые стойки. Аналогично собирают заднюю торцевую стенку, но уже без двери.
• Готовые торцевые стенки ставят на фундамент, прикручивая болтами к металлическому уголку. Чтобы секции не упали, их временно подпирают подпорками. Между собой торцевые стенки скрепляют промежуточными распорками. Когда все будет готово, устанавливают все остальные промежуточные дуги. Каждая арка со стойками крепится к металлическому уголку на брусе.

• Все узлы каркаса парника соединяют при помощи специальных хомутов – крабов. Они прочно охватывают 3 или 4 профиля, образуя Т-образное соединение и крестовину. Два элемента краба при этом прочно стягивают болтами.

• Когда все дуги будут установлены, их усиливают продольными распорками. Финалом сборки каркаса парника является перетяжка всех болтовых соединений.

Каркас парника готов, можно приступать к обшивке поликарбонатом.

На видео представлена инструкция установки теплицы:

Крепление поликарбоната

Обшивку каркаса парника начинаю с торцов. Поликарбонат прислоняют к стенке и, не раскраивая, фиксируют к каркасу. Прочно закрепленный лист теперь удобней резать электролобзиком. Сначала вырезают полукруг по контуру арки. Далее, в поликарбонате вырезают фрагменты форточки и дверей.

Когда оба торца будут зашиты, листами поликарбоната укрывают верх и бока каркаса. Листы располагают поперек, осторожно сгибая на полукруглой арке. Стыки соединяют специальным стыковочным профилем. К элементам каркаса поликарбонат прикручивают метизами с уплотнительными шайбами. При этом выполняют предварительное сверление отверстий.

Существует и другой способ крепления поликарбоната на каркас теплицы с помощью стяжных лент. В этом случае сверлить отверстия не надо. Сверху поликарбоната по всему корпусу парника или теплицы разлаживают металлические ленты, после чего их стягивают натяжными винтами.

Когда каркас парника полностью будет обшит, с поликарбоната снимают защитную пленку. Сделать это надо сразу иначе она прикипит на солнце.

На видео показан процесс крепления поликарбоната:

На этом парник из поликарбоната готов, осталось установить двери, форточку и приступать к внутреннему обустройству грядок.

fermilon.ru
