Клапан термостатический для теплого пола – Клапан термостатический для теплого пола — Отопление

как выбрать для напольного обогрева

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

• Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
• Для смешивания жидкости различной температуры предусмотрена смесительная камера.
• На корпусе располагается термостат, с регулятором температуры.
• Термодатчик расположен на термостате.
• Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
• Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
• Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

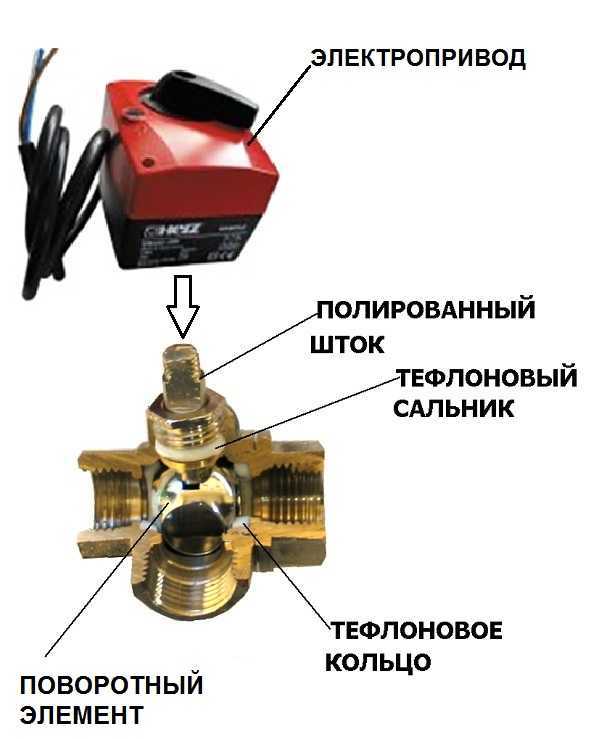

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Загрузка…

otoplenieblog.ru

Клапан термостатический для теплого пола

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

• смесительный – смешивает два потока воды различной температуры;
• разделительный – распределяет на отдельные потоки;
• переключающий – выполняет переключение потоков по разным направлениям.

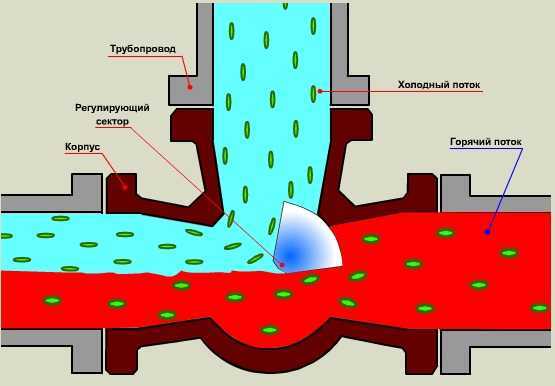

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

• прямой;
• осевой;
• угловой;
• для правой установки на радиатор;
• для левой установки на радиатор;
• трехходовой клапан.

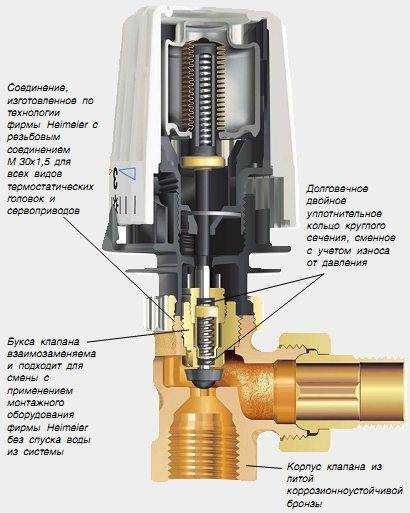

Прямой термостатический клапан

По виду систем отопления:

• для однотрубной системы отопления;
• для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

• газовый;
• жидкостный;
• парафиновый.

По виду термоэлемента:

• ручное регулирование;
• термоголовка – регулирует систему в автоматическом режиме;
• выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

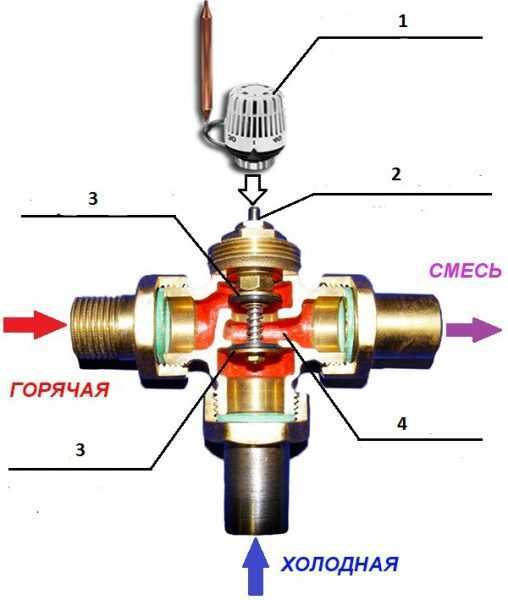

Трехходовой термостатический смесительный клапан

• 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
• 2 – подпружиненный шток, регулирует работу клапанов.
• 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
• 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

• не нуждается в специальном обслуживании;
• компактные размеры;
• эстетичный внешний вид;
• автоматическая регулировка температуры воды в трубопроводе;
• обеспечение комфортного микроклимата в жилище;
• возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

• сложность настройки прибора;
• сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
• зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой.  Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 900 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 500 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и  привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

• На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
• Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
• На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
• Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
• Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

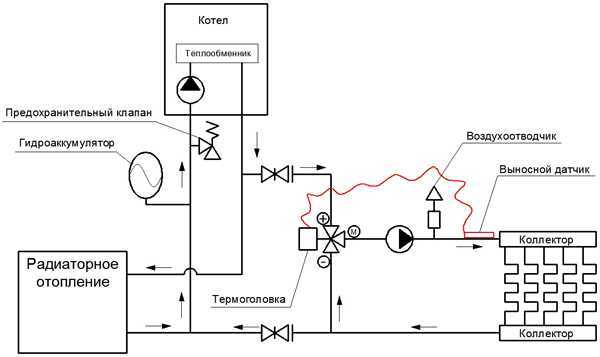

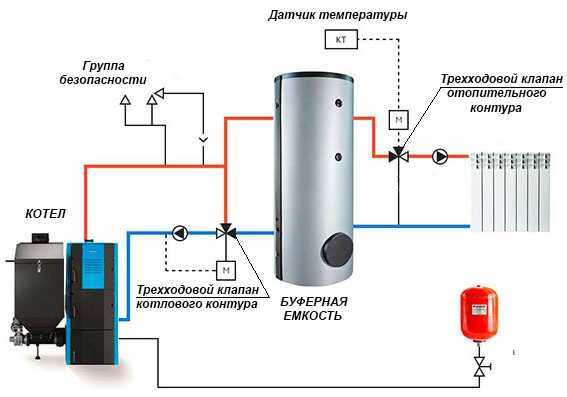

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

1. Твердотопливный котел – осуществляет отопление здания.
2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
3. Термостатический клапан – регулирует температуру теплоносителя.
4. Радиатор отопления – выполняет обогрев помещения.
5. Балансировочный клапан – регулирует давление в трубопроводе.
6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
7. Запорная арматура – перекрывает поток жидкости.
8. Фильтр – производит о

polaks.ru

Теплый водяной пол своими руками, теплый пол схема

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из металлопластика, сшитого полиэтилена или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

---

Вариант 1:
 — помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.



Внешний вид комплекта для теплого пола Herz Floor Fix	Схема 1. Теплый пол в маленьком помещении
Вид клапана для теплого пола



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

---

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется либо использовать готовый узел смешения, либо соорудить его из спец комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 2а готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт	Схема. Теплый пол схема с готовым модулем
Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 2б комплект клапан+ термоголовка:

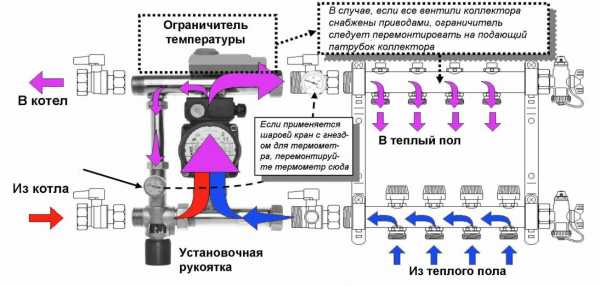

        Соорудить дешевый вариант узла подмеса поможет схема на трехходовых клапанах Herz Calis TS. Можно подобрать готовый комплект для известной площади теплых полов: до 50 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 50м2	Схема 2. Теплый пол небольшой площади
Комплект подмеса для теплого пола до 150м2	Схема 3. Теплый пол на несколько помещений
Коллектор для теплого пола



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Воду в контуре гоняет насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .

Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка 1742006, установленная на клапане выносным датчиком измеряет температуру подачи, если подача горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Herz Calis TS отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771000  могут управлять контроллеры  1779015  или  1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 2в трехходовой смесительный термостатический клапан:

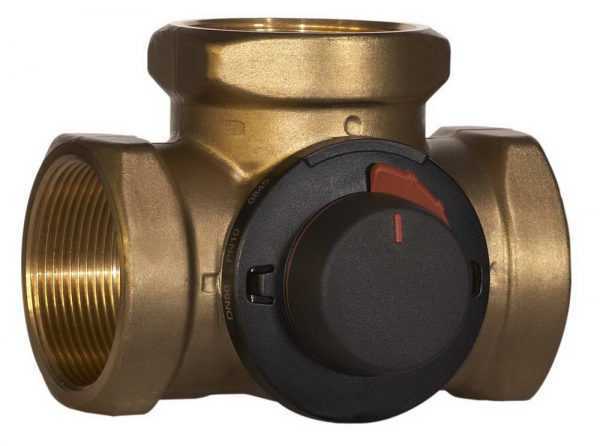

3-х ходовой смесительный клапан ESBE VTA 572	Схема. Теплый пол с трехходовым смесительным клапаном на подаче

---

Вариант 3:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут следует вспомнить о трехходовых клапанах Herz 4037 .

Клапан трехходовой Herz 4037	Схема 4. Узел смешения для многоквартирного дома
Привод для трехходового клапана Herz 4037
Контроллер отопления Herz	Схема 5. Узел смешения в коттедже

                    На схемах 4 и 5 показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан  Herz 4037 + привод 771250 — контроллер 779323 позволяет ограничить температуру теплоносителя попадающего в теплый пол, например до 50°С. Далее теплая вода поступает либо в общий коллектор теплого пола (схема 4) либо на конечного потребителя (схема 5) — на поквартирный или поэтажный распределитель. Управление температурой в отдельных помещениях возможно как контроллерами: простым  1779015  либо  программируемым 1779123 через термоприводы  771000, так и термоголовками с удаленным управлением 1933005 и т.д.

---

Вариант 4:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor	Схема 6. Станция управления теплым полом Herz Compact Floor

          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.                 В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? — Возьмите готовый комплект из оборудования



Возврат к списку

www.heiz.ru

Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

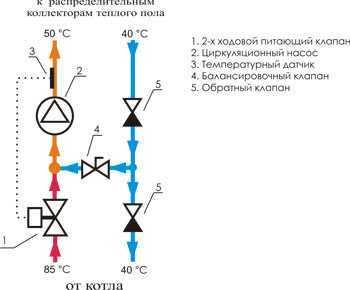

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

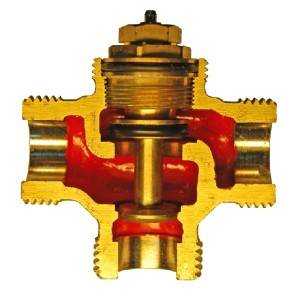

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

teplodom1.ru

Клапан смесительный термостатический для теплого пола

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально подогретой воды – наилучший способ экономить энергоносители. Есть у термосмесительных кранов и другие полезные функции, о которых вы сможете узнать из данной статьи.

Но вначале надо рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности и назначение клапанов

Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:

• смесительные;
• разделительные;
• переключающие.

О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (слева) и переключающий (справа) клапаны

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.

При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.

Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
3. Для поддержания необходимой температуры теплоносителя в разных местах системы.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Бюджетные элементы с фикс

polaks.ru

трехходовой, термостатический, видео-инструкция по монтажу своими руками, фото

Читая описания регулирующих систем, мы иногда встречаем упоминание такого устройства как термостатический клапан для теплого пола. Несмотря на всю кажущуюся сложность данной конструкции, работает она достаточно просто, и освоить особенности её применения под силу практически каждому.

Ниже мы попробуем разобраться, как устроены термостатические клапаны, по какому принципу они работают и в чем заключается выгода от их использования.

Смесительный узел водяного теплого пола

Описание детали

Конструкция клапана

Трехходовые термостатические вентили устанавливаются в системы теплого пола для смешивания потоков теплоносителя. При попадании подающего и обратного потока в полость клапана вода с разной температурой перемешивается, при этом ее температура выравнивается. Иными словами, данная деталь предназначена для того, чтобы в систему труб водяного теплого пола не попадала ни слишком холодная, ни слишком горячая вода.

Узел крепления термоголовки к вентилю

К основным деталям, обеспечивающим работу данного устройства, относятся:

• Термоголовка. Этот элемент представляет собой функциональный блок, который монтируется на шток вентиля через специальную буксу. В процессе работы термоголовка реагирует на температуру воздуха, изменяя положение буксы клапана и регулируя степень нагрева теплоносителя на выходе.
• Основной деталью термоголовки является температурный датчик, который считывает температуру и посредством системы капилляров передает управляющие сигналы приводу устройства. В зависимости от показаний датчика привод либо открывает, либо закрывает клапан.

Обратите внимание! Для корректной работы необходимо, чтобы термоголовка располагалась в горизонтальном положении. Следовательно, сам клапан нужно монтировать с учетом этого требования.

• Большинство термоэлементов, используемых при проектировке теплых полов, работают на основе гофрированных емкостей – так называемых сильфонов. Сильфон заполняется газом, который реагирует на изменение температуры воздуха. Температурная деформация сильфона передается штоку буксы, и тот либо увеличивает, либо уменьшает поступления горячей воды.

Трехходовой вентиль с термоголовкой

• Помимо газовых сегодня применяются также жидкостные и парафиновые термоклапаны. Их отличает несколько меньшая цена, однако такие устройства медленнее реагируют на изменения нагрева и потому характеризуются значительной инерционностью.
• В некоторых случаях при конструировании теплого пола используется термоэлемент с выносным баллоном. Баллон соединяют с сильфоном капилляром длиной до 2 м, при этом принцип работы устройства остается неизменным.

Обратите внимание! Термоэлементы, отвечающие за работу клапанов теплого пола, имеют ограничения в настройке температуры. Как правило, возможна регулировка от 20 до 40⁰С.

Механическая система

Разрез механической части

Кроме термоэлемента, регулирующего работу устройства, в конструкцию данной детали входят:

• Корпус клапана. Как правило, производится из высокопрочного металла (нержавеющая сталь, литая бронза), отличающегося устойчивостью к коррозии. На корпусе закрепляется головка с термоэлементом, а также патрубки для поступления и вывода теплоносителя.
• Букса. Отвечает за запирание входа в узел подключения термоголовки, соединяет шток с золотником. Некоторые компании производят буксы особой формы, позволяющие заменять термоэлемент, не производя спуск воды из системы.
• Седло клапана  — внутренняя полость, в которой и происходит смешивание воды.

Устройство в сборе

Применение клапана

Установка в  коллектор

Монтируя систему теплого пола своими руками, мы часто сталкиваемся с необходимостью модифицировать  штатные регулирующие устройства:

• Как правило, в комплект коллектора помимо насоса и запорной арматуры входят либо особый насосно-смесительный узел, либо трехходовой смеситель.
• Запорный вентиль с терморегулятором инструкция рекомендует устанавливать на входе в систему. В этом случае, реагируя на динамику температуры, клапан будет увеличивать или уменьшать поступление теплоносителя в коллектор, балансируя уровень нагрева теплого пола.
• При этом в один из выводов трехходового клапана мы подключаем обратную трубу от теплого пола (как это показано на схеме). По данной трубе двигается вода с более низком температурой, которая поступает в клапан и подмешивается к горячей воде от котла или бойлера.

Размещение в системе

• Данная система настоятельно рекомендуется к монтажу в холодных районах, особенно в той ситуации, при которой теплый пол запитывается от котла отопления. Монтаж термоклапана позволяет избежать перегрева труб при попадании в них горячей воды.

Совет! Для удаления излишков обратки необходимо предусмотреть разветвитель, по которому часть теплоносителя будет уходить обратно к водонагревателю. Также здесь можно установить сливной кран, который мы будем использовать при ремонте и профилактике системы.

Варианты компоновки

Применение данных устройств зависит от масштабов отапливаемого помещения:

• Для одной комнаты с небольшой площадью (к примеру, ванной или кухни) можно отказаться от установки полноценного узла подмеса с коллектором. В этом случае один клапан может полностью решить проблему с терморегуляцией: установив головку с газовым или жидкостным сильфоном, мы обеспечим своевременное реагирование пола на похолодание.

Фото классической компоновки коллектора с термовентилем

• Более масштабные системы подогрева напольного покрытия следует комплектовать по схеме, указанной в предыдущем разделе. В этом случае трехходовой вентиль будет отделять низкотемпературный сегмент трубопровода (с нагревом до 40⁰С) от высокотемпературного (65-75⁰С).
• Для многокомнатных домов рекомендуется установка нескольких термоголовок. Связано это с тем, что температура в разных комнатах может существенно отличаться  — а это значит, что для каждой пропорция подмеса холодной и горячей воды должна определяться индивидуально.

Вывод

Трехходовой клапан для теплого пола позволяет существенно оптимизировать работу системы управления. Регулируя поступление холодной и горячей воды, этот элемент является ключевым при формировании комфортного микроклимата в помещении – а значит, пренебрегать его установкой не стоит. Видео в этой статье информацию, которая позволит более подробно разобраться в нюансах установки и эксплуатации вентилей данного типа.

shkolapola.club

Двухходовой термостатический клапан для теплого пола

Оборудование теплого пола термостатическим двухходовым клапаном

Теплый пол … Оборудование

Чтобы не покупать дорогую автоматическую систему контроля и регулировки температуры теплого пола, в коллектор внедряется термостатический смесительный клапан. Его применяют с той целью, чтобы смешивать поток холодного и горячего теплоносителя. В этой статье мы предлагаем вам ознакомиться с конструкцией и предназначением двухходового термостатического клапана.

Виды термостатических устройств

Внедрять в обогрев пола можно как двухходовой, так и трехходовой прибор. Трехходовой смеситель подмешивает горячую воду к остывшей из обратки. Он не уменьшает движение потока, при этом показатель температуры изменяется равномерно. Что касается двухходового, то, в принципе, это модернизированный аналог вентиля.

Его применение допускает удерживание заданной температуры на необходимом уровне. Работает агрегат в автоматическом режиме. Его монтаж осуществляется в коллектор вместо одного из обычных вентилей.

Особенности двухходового устройства

Хотя по виду этот агрегат может напоминать обычный вентиль, существует явная разница между этими устройствами. Отличается способностью пропускать воду только в одном направлении. Если установить его в обратном направлении, то процесс работы будет нарушен. В худшем случае полностью выйдет из строя.

Чтобы предотвратить быстрый износ этого агрегата, перед ним монтируется фильтр, который будет задерживать твердые частицы.

В качестве штока двухходовой термостатический клапан имеет шар (управление выполняется поворотом шара с отверстием на 90° вокруг оси) или шток специальной конструкции (управление осуществляется движением штока в вертикальном направлении).

Особенности конструкции

Изготавливается данный агрегат из стали, латуни и чугуна. Например, латунный смеситель для теплого пола имеет компактные размеры. В устройство включается температурный датчик, который подает соответствующие сигналы. После него монтируется циркуляционный насос, который создает принудительное движение теплоносителя. Его применение позволяет регулировать или полностью перекрывать поток теплоносителя. Хотя данное устройство имеет очень простую конструкцию, используется редко, так как имеет ряд недостатков и ограничений.

Смесительный узел с двухходовым клапаном

Нередко двухходовой смеситель называют питающим. На нем имеется термостатическая головка с жидкостным датчиком. Этот датчик контролирует уровень температуры теплоносителя, который поступает непосредственно в греющий контур. Теплоноситель подается или отсекается посредством клапана, который закрывается/открывается.

Принцип смешивания теплоносителя в таком случае заключается в следующем. Из обратки теплоноситель подается постоянно, а горячий только по необходимости (подача регулируется клапаном). Как следствие теплый пол никогда не будете перегреваться, что повлечет за собой продолжительный эксплуатационный срок системы теплого пола и всего смесительного узла.

За счет того что регулировка температуры теплоносителя осуществляется равномерно (это связано с небольшой пропускной способностью устройства) давление в системе не будет иметь резких скачков.

Хотя большое количество специалистов внедряют данное устройство в систему теплого пола, существует единственное ограничение. Двухходовой термостатический смеситель нельзя монтировать в систему теплого пола, если отапливаемая площадь превышает 200 квадратных метров. В остальных других случаях его использование допускается.

Итак, мы рассмотрели с вами особенности термостатического клапана, который внедряется в систему теплого пола. Если ваш теплый пол оснащен таким устройством, то пишите комментарии в конце этой статьи. В частности нам будет интересно узнать об особенностях его работы и о ваших наблюдениях и возможных ограничений этого агрегата. Видео и фото в этой статье помогут вам наглядно увидеть принципиальные особенности двухходовых устройств для теплого пола.

Видео:

Остались вопросы?

teplapol.ru

Трехходовой клапан от valtec + термоголовка с выносным датчиком

Трехходовой клапан от valtec + термоголовка с выносным датчиком Две модели от valtec дают возможность создать смесительный узел. Что такое смесительный узел? Смесительный трехходовой клапан: VT.MR02.N.0603 Термоголовка с выносным датчиком: VT.5012.0.0 Пропускная способность клапана: 3 Kvs. Что такое Kvs? Схема подключения Обратите внимание на обозначения клапана ( + ; — ; М): + Вход горячего теплоносителя, подача от котла — Вход холодного теплоносителя, обратка теплых полов М — Выход теплоносителя с настроечной температурой. Подробные характеристики указаны в паспортах. Скачать паспорта: Смесительный клапан.pdf и Термоголовка.pdf Смесительный трехходовой клапан: VT.MR02.N.0603 имеет центральное смешивание. Подробнее о принципах смешивания Вы найдете здесь: Принципы смешивания клапанов и их виды Термоголовка дает возможность поучать настроечную температуру от 20 до 60 градусов. С гистерезисом не превышающим 0,6 градусов. Что такое гистерезис в температурах? Принцип работы Смесительный клапан имеет конструкцию трехходового клапана. То есть это тройник, в котором два проходных патрубка регулируют проход. Третий проход (М) постоянно открыт. Клапан первого патрубка (+) открывается, если фактическая температура ниже настроечной температуры. Клапан второго патрубка (-) в это время закрывается. Если фактическая температура ниже настроечной температуры, происходит обратное действие. Пороги температур, между открытием и закрытием клапана определяются гистерезисом. Гистерезис — это? Если у Вас низкотемпературная система отопления, то будет полезно узнать, какими недостатками обладают некоторые смесительные узлы! Ссылка ниже: Подробнее об энергоэффективности смесительных узлов Пишите комментарии!   Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email.       Комментарии (+) [ Читать / Добавить ]       Серия видеоуроков по частному дому            Часть 1. Где бурить скважину?            Часть 2. Обустройство скважины на воду            Часть 3. Прокладка трубопровода от скважины до дома            Часть 4. Автоматическое водоснабжение    Водоснабжение            Водоснабжение частного дома. Принцип работы. Схема подключения            Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения            Расчет самовсасывающего насоса            Расчет диаметров от центрального водоснабжения            Насосная станция водоснабжения            Как выбрать насос для скважины?            Настройка реле давления            Реле давления электрическая схема            Принцип работы гидроаккумулятора            Уклон канализации на 1 метр СНИП    Схемы отопления            Гидравлический расчет двухтрубной системы отопления            Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана            Гидравлический расчет однотрубной системы отопления            Гидравлический расчет лучевой разводки системы отопления            Схема с тепловым насосом и твердотопливным котлом – логика работы            Трехходовой клапан от valtec + термоголовка с выносным датчиком            Почему плохо греет радиатор отопления в многоквартирном доме            Как подключить бойлер к котлу? Варианты и схемы подключения            Рециркуляция ГВС. Принцип работы и расчет            Вы не правильно делаете расчет гидрострелки и коллекторов            Ручной гидравлический расчет отопления            Расчет теплого водяного пола и смесительных узлов            Трехходовой клапан с сервоприводом для ГВС            Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.    Конструктор водоснабжения и отопления            Уравнение Бернулли            Расчет водоснабжения многоквартирных домов    Автоматика            Как работают сервоприводы и трехходовые клапаны            Трехходовой клапан для перенаправления движения теплоносителя    Отопление            Расчет тепловой мощности радиаторов отопления            Секция радиатора            Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления            Новые насосы работают по-другому…    Регуляторы тепла            Комнатный термостат — принцип работы    Смесительный узел            Что такое смесительный узел?            В

polaks.ru
