Коллектор из труб полипропиленовых труб – Как монтировать коллектор полипропиленовый своими руками

Коллектор из полипропилена | ЮНИТРЕЙД

Полипропилен прочно вошел в жизнь человека. Изделия из данного полимера обладают массой положительных характеристик, в частности, прочностью и долговечностью. Особую популярность материал завоевал в изготовлении труб и прочих элементов трубопроводов. Одним из самых полезных является коллектор из полипропилена, или в простонародье «гребенка».

Преимущества использования коллектора из полипропилена

Полипропиленовый коллектор используется в системе «теплый пол», которая на сегодня является одной из самых эффективных и экономичных среди систем отопления. В данной системе ранее использовалась металлическая гребенка. Она и сейчас присутствует на рынке, однако имеет множество недостатков, включая сложный монтаж, подверженность коррозии, а также довольно высокую цену. Полипропиленовый коллектор, придя на замену металлической гребенке, позволил значительно упростить процедуру монтажа контуров отопления. К основным преимуществам данного изделия относится:

• Сокращение время монтажа трубопровода на четверть, минимизация варочных работ и средств, которые необходимо было бы потратить на эти операции. Обычно для монтажа необходим лишь специальный паяльник для полипропиленовых труб, который можно купить за небольшие деньги или одолжить на время.
• Эстетичный вид коллектора, который удачно вписывается в общую систему полипропиленовых труб отопления.
• Широкая область использования. К примеру, полипропиленовый коллектор с отсеченными кранами, применяемый для отопления, позволяет регулировать давление в трубопроводе на любом участке (секторе), упрощает стравливание воздуха, регулирует напор и направление воды или другой жидкости в магистралях. Также значительно упрощается регулировка температуры в различных помещениях, поскольку все это можно делать из одной точки.
• Надежность и качество. Полипропилен является невероятно прочным материалом, который может прослужить не один десяток лет без коррозии и повреждений. Помимо этого, распределительный коллектор безопасен для человека, поскольку не выделяет вредных веществ, не ржавеет и химически стабилен в отношении любых агрессивных веществ.
• Возможность самостоятельного монтажа без вызова мастера. Достаточно иметь минимальные навыки работы с паяльным аппаратом, чтобы собрать коллектор из полипропилена своими руками. Вы можете создать свой уникальный коллектор, соблюдая элементарные нормы и правила.
• Низкая стоимость изделия. Полипропилен дешевле металла. Себестоимость гребенки из полипропилена будет гораздо ниже, чем аналогичное изделие из металла. ·
• Широкие возможности для мастера, как профессионала, так и любителя. Полипропиленовые трубы представлены большим ассортиментом размеров. Для коллекторов в основном используются трубы диаметром 20 мм и 40 мм. Преимуществ у коллекторов из полипропилена большое множество, а выбор между полимером и металлом очевиден. Современная промышленность предлагает широкий выбор коллекторов в зависимости от количества кранов (2-6 штук).

Как правильно выбирать готовый полипропиленовый коллектор

Если вы не желаете создавать собственный коллектор из полипропилена, то можно приобрести уже готовый продукт. При этом следует обратить внимание на следующие особенности:

• С какой целью будет использоваться коллектор – от этого будет зависеть, к примеру, диаметр, поскольку, чем больше труб, тем больший поток теплоносителя нужен.
• Какой тип системы отопления имеется в наличии или планируется установить.
• Какое количество помещений (и соответственно количество отводов) планируется обслуживать.

От правильного выбора коллектора зависит качество и долговечность эксплуатации отопительного оборудования.

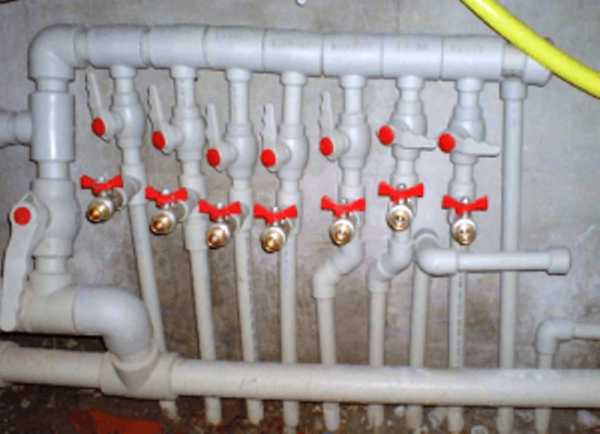

Сборка коллектора своими руками

Несмотря на более низкую по сравнению с металлическим коллектором стоимость, полипропиленовый распределитель является достаточно дорогим изделием. Именно поэтому многие домашние мастера изготавливают коллектор самостоятельно, к тому же сегодня на рынке материалов предостаточно.

При выборе труб для корпуса гребенки нужно учитывать, что их диаметр должен быть в 3 раза больше диаметра труб контура.

Основные мероприятия по изготовлению гребенки заключаются в следующем:

• Измеряется расстояние между патрубком на выходе и входе контура.
• Из полипропиленовой трубы соответствующего диаметра вырезается отрезок нужной длины.
• С помощью паяльного оборудования устанавливаются патрубки для монтажа контура.

Все мероприятия нужно проводить по заранее составленному плану, поскольку полипропиленовые конструкции являются неразборными, то есть при неправильном монтаже как коллектора, так и самого отопления придется заменять все материалы. Соблюдение элементарных правил монтажа коллектора позволит обеспечить надлежащее и комфортное функционирование системы отопления в вашем доме. К тому же инженерная коммуникация, созданная своими руками, станет предметом гордости любого хозяина. И для достижения этих целей у полипропилена нет конкурентов.

unitreid-group.com

Коллектор отопления своими руками для полипропиленовых труб

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.

1

Роль устройства в разводке и его особенности

Системы отопления, сделанные по схемам, позволяющим значительно сэкономить на трубах, и запорной арматуре, не обладают достаточной эффективностью. В условиях существенного подорожания теплоносителей их применение дорого обходится потребителям. Прокладка трубопровода к радиаторам с использованием коллектора изменит положение. Не будет перерасхода топлива, нагрев каждого прибора регулируется.

Система приобретает новые функциональные возможности: повышается безопасность и пригодность к ремонту. Теперь для устранения протечки не понадобится отключать всю систему и сливать воду. Перекрывают ветку, ликвидируют неисправность, а отопление в остальных помещениях продолжает работать.

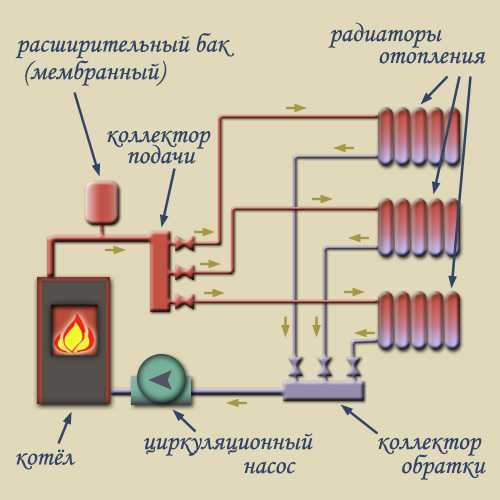

Коллектор, который еще называют гребенкой, – это цилиндрическая деталь, имеющая один вход и выводы, соединяющие ее с приборами. Размеры ничем не ограничены и зависят от количества подключенных отопительных устройств. На трубах устанавливают запорную арматуру, которой регулируют подачу теплоносителя для каждого отдельного контура. Применяют вентили двух видов. Для перекрытия участков обычно используются отсекающие шаровые краны. В качестве регулировочных они непригодны, требуются другого типа.

Работа осуществляется по следующему принципу: теплоноситель под принудительным давлением попадает в устройство. Отсюда он по отводам распределяется к радиаторам, теплому полу. Применяется коллекторная схема (называют еще лучевой), суть которой в параллельном подключении потребителей. Каждый имеет свою подающую магистраль и обратку, которые оснащены арматурой. Даже при одновременном включении всех приборов нагрев равномерный.

Для создания принудительного напора используется циркуляционный насос. Он выбирается исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, потому что в ней создается повышенное сопротивление. Разница температур на входе и выходе сокращается, нагревание более качественное. Вместо регулировочных кранов возможно использование термостатов, что гарантирует точную подачу тепла. Если трубы размещены под стяжкой, на каждом приборе устанавливают воздушный кран.

Коллекторы применяют с разнообразными системами:

1. 1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижнее с полипропиленовыми трубами, которые прячут под покрытием или плинтусами.

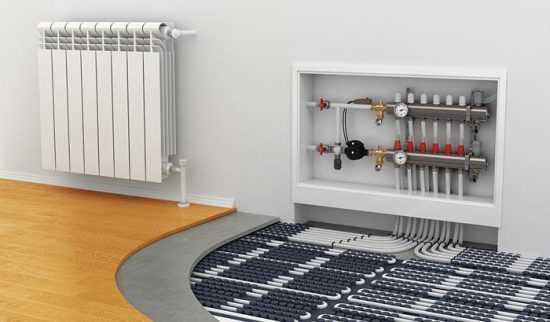

2. 2. Теплый водяной пол. В основном применяется в качестве вспомогательного.

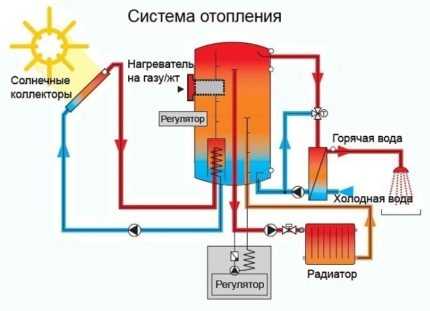

3. 3. Солнечный обогрев. При ясной погоде с одного квадратного метра устройства возможно получить 10 Квт/час энергии.

При лучевой разводке температура в каждом контуре регулируется отдельно, для чего на термостате выставляются нужные показатели. В гараже достаточно 10°, в детской требуется не меньше 20°, а для теплого пола – не более 35°, иначе ходить по нему будет неприятно, возможна деформация покрытия. В домах с несколькими уровнями гребенку монтируют на каждом этаже.

2

Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

2.1

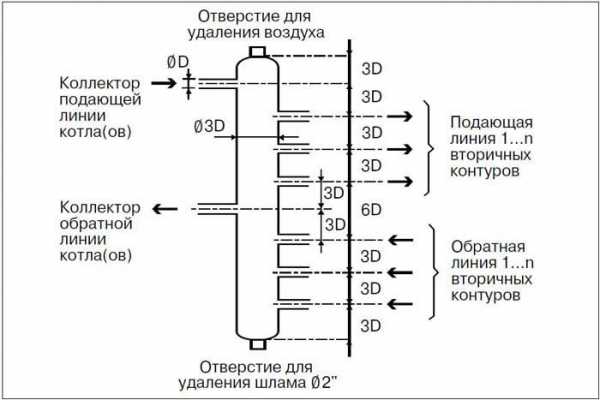

Схема распределительной гребенки

Изготовление начинают с планирования, в котором разрабатывают характеристику элементов отопительной системы:

• сколько будет контуров, соответственно выходов к ним;
• количество и мощность нагревательных установок;
• наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Рекомендуется выделить отдельно контуры на теплые полы. Автономной работы требуют батареи в помещениях, где температура значительно отличается в одну или другую сторону, например гараж и детская комната. Подача теплоносителя на этажах и крыльях дома осуществляется независимо.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

2.2

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя. На обратную группу устанавливают расходомеры.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которую ему придется перекачивать. Покупают агрегат с производительностью, которая на 10% превышает расчетную. Если в системе используется несколько коллекторов, требуется отдельный для каждого. То же самое рекомендуется для теплого пола, где создается повышенное сопротивление.

Для него применяется другое оборудование:

1. 1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.

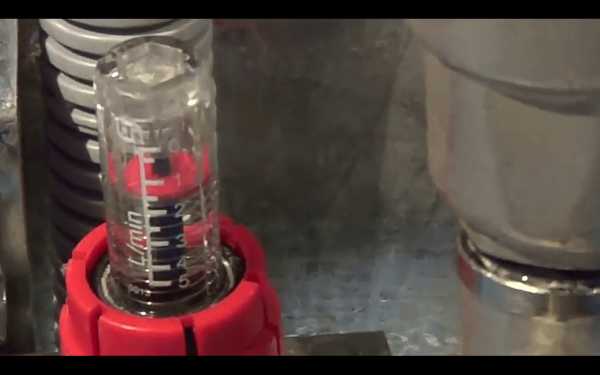

2. 2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
3. 3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Несмотря на разницу конструктивного исполнения, все распределительные гребенки предназначены для обеспечения устойчивой работы отопления. В продаже имеются готовые изделия, но трудно подобрать под конкретную схему. Придется или устанавливать дополнительный коллектор, или глушить лишние входы и выходы. Лучше изготовить своими руками. Тогда максимально учитываются характеристики системы, что позволит использовать ее с наиболее эффективной отдачей.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

3

Изготовление и монтаж отопительного коллектора

Гребенка из полипропилена делается довольно легко. Требуется иметь тройники и для минимальной комплектации шаровые краны. Даже самое простое устройство, собранное своими руками, обладает многими достоинствами. К нему можно подключить требуемое количество отводов, система будет работать эффективно.

Коллектор для полипропиленовых труб, выполненный из такого же материала, предпочтительнее, чем из металла. Он дешевый и прочный, долговечный – не подвергается коррозии, на стенках не образуется накипь. Фитинги надежно соединяются сваркой, что обеспечивает хорошую герметичность.

3.1

Требования к материалу

О свойствах узнают из маркировки, нанесенной на стенки. Для отопления используется марка PP-R, которая имеет повышенную термостойкость. Символы PN с числами, которые идут следом, обозначают давление, которое способны выдержать изделия. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

Марка	Диаметр, мм	Толщина стенок, мм	Максимально допустимая температура воды
PN-10	20-110	1,9-10	+20
PN-16	16-110	2,3-15,1	+45
PN-20	16-110	2,6-16,1	+60
PN-25	22-78	2,8-18,3	+80

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, подобные изделия не подвергаются расслоению. Они маркируются красной продольной полосой.

Чтобы изготовить коллектор отопления своими руками из полипропилена, понадобятся:

• трубы нужного размера;
• заглушки на одну сторону в каждой группе;
• муфты и тройники;
• шаровые краны.

Фитинги бывают одинакового диаметра со всех концов или переходные для присоединения труб разного размера. Стенки у них очень толстые, поэтому армирование не применяется. Это минимальная комплектация, при необходимости добавляют другие устройства.

3.2

Как соединить отдельные узлы

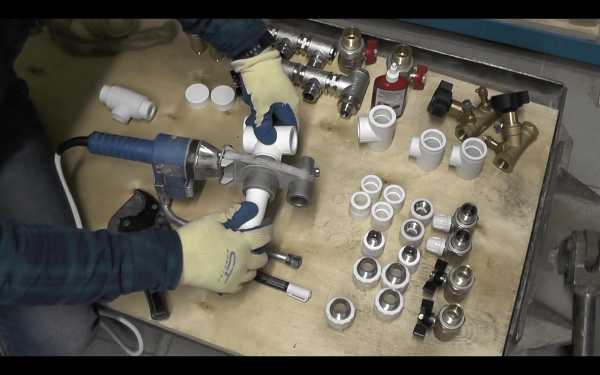

Чтобы собрать коллектор из полипропилена, используют специальный паяльник. Для домашних нужд можно приобрести дешевый непрофессиональный аппарат. Применяются особые ножницы, чтобы края получались ровными без перекоса, и торцеватель, которым зачищают патрубки от армирующего слоя вокруг соединения.

Используя рабочие чертежи, нарезают заготовки нужного размера. Места пайки обезжиривают, включают аппарат, выставленный на температуру 260°. Когда лампочка погаснет (в других моделях загорается зеленая), устанавливают соединяемые коллекторные детали в насадки. Когда пройдет определенное время, патрубок и муфту соединяют, дают остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность узла. Если недодержать, стык расслоится. О том, сколько длится сварка пластика, можно узнать из таблицы, которая имеется в наборе инструмента.

Сборку конструкции проводят, придерживаясь последовательности:

• сначала соединяют тройники;
• с одной стороны устанавливают заглушку, с другой – уголок, если подача снизу;
• на отводы приваривают отрезки, на них монтируют запорную арматуру для полипропиленовых труб и другие приборы.

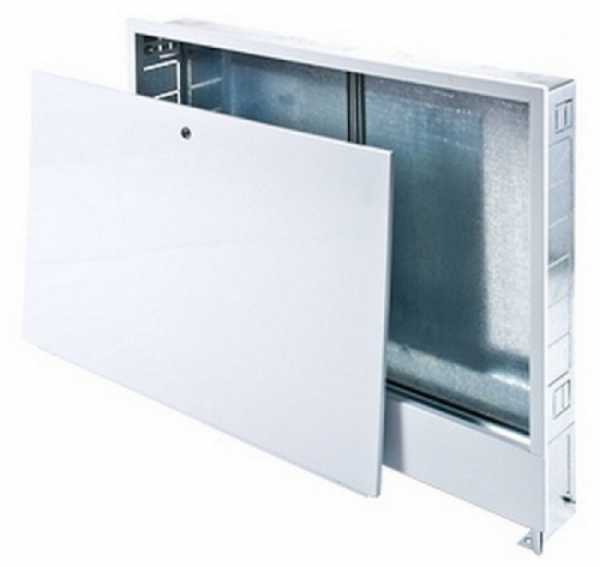

Место для блока предусматривают при разработке проекта. Делают специальную нишу невысоко от пола. Можно купить шкафчик и закрепить на стене.

4

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

5

Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

obustroen.ru

Делаем солнечный коллектор из полипропилена

Существует огромное множество схем, как самому можно сделать солнечный коллектор. Одним автором был предложен вариант коллектора, в котором в качестве основного элемента (змеевика) будет использовать полипропилен. Отличие полипропилена от поликарбоната в том, что он имеет много продольных перемычек. Сотовый полипропилен активно используют при создании рекламных вывесок. Купить его можно там, где продают различные виды пластика и материал для рекламных кампаний. Не следует путать поликарбонат с полипропиленом.

По словам автора, мощность такого коллектора составила 530 Вт. Если в цифрах, то 20 литров воды было нагрето за один час с 24 градусов до 47-ми. Такие цифры достигаются при размере коллектора 2400х550мм. Если нужна более высокая производительность, то коллектор можно сделать больше по размерам или сделать их несколько, а потом соединить последовательно.

Коллектор не имеет собственной рамы, в качестве нее выступают стропила в крыше. Это позволяет быстро и просто установить коллектор. Однако в случае протекания коллектора вода будет попадать в дом, поэтому все нужно делать качественно.

Материалы и инструменты для изготовления:
— сотовый полипропилен;
— пенопласт;
— труба ABS диаметром 1 1/4″;
— клей 3M Scotch-Weld™ DP-8005;
— клеевой пистолет;
— дрель;
— тиски;
— циркулярка;
— фанера толщиной 5-10мм;
— полиэтиленовая пленка;
— черная краска.

Процесс изготовления:

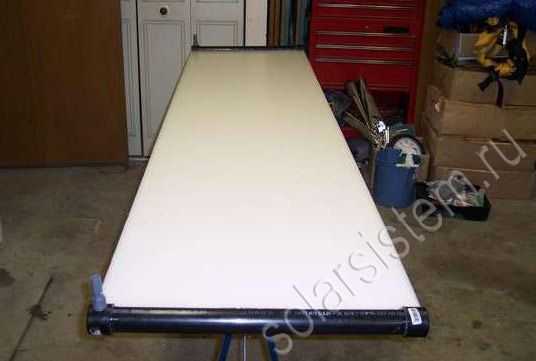

Шаг первый. Подготовка заглушек и труб
Коллектор будет изготовлен впритык, поэтому процесс его сборки должен быть точный, что немного усложняет задачу. В заглушках нужно просверлить отверстия. Сюда затем устанавливаются наконечники для шлангов.

Далее нужно взять трубы и с помощью циркулярной пилы сделать в ней продольные разрезы. Ширина пропила должна быть такой, чтобы в нее можно было вставить лист сотового полипропилена. При этом листы должны входить в разрез с некоторым натяжением. Аналогичные пропилы нужно будет сделать и в заглушках.

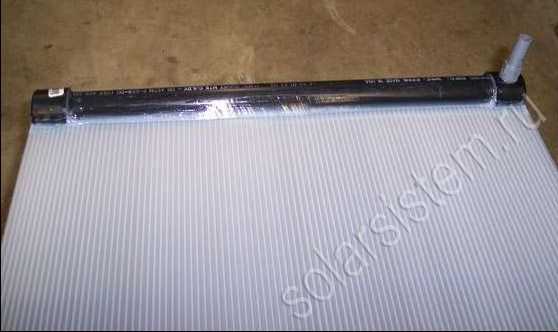

После этого можно вставлять лист полипропилена в трубу и проверить, все ли сделано верно.

Шаг второй. Клейка коллектора
Процесс клейки коллектора начинается с обезжиривания склеиваемых материалов. Для этих целей используется ацетон. Работу нужно проводить быстро, поскольку клей быстро схватывается. В заключении клеем нужно будет тщательно промазать углы коллектора.

Теперь клей должен высохнуть, на это уйдет сутки. После засыхания коллектор нужно проверить на предмет герметичности, для этого в него нужно налить воду. Проще всего это сделать, подключив коллектор к садовому шлангу. Если будет обнаружена протечка, нужно высушить коллектор, обезжирить место протечки, нанести клей и затем снова дать ему высохнуть сутки. После того как протечки будут полностью устранены, можно начинать изготавливать корпус для коллектора.

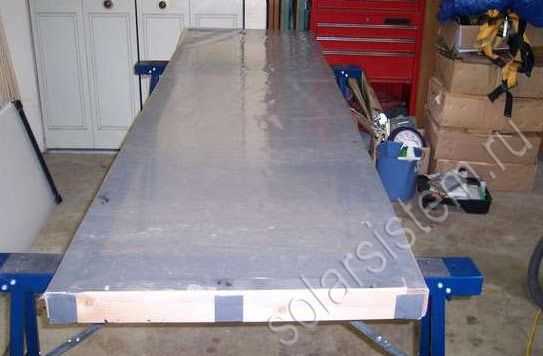

Шаг третий. Делаем корпус коллектора
В качестве основы для коллектора используется лист фанеры подходящих размеров толщиной 5-10 мм. В первую очередь в фанере нужно просверлить отверстия, через которые будут выходить отводы коллектора. Для того чтобы обеспечить термоизоляцию, на фанеру нужно положить лист пенопласта толщиной не менее 2 см.

Чтобы коллектор мог лучше поглощать солнечное тепло, его поверхность нужно окрасить в черный цвет.

Шаг четвертый. Установка и тестирование коллектора

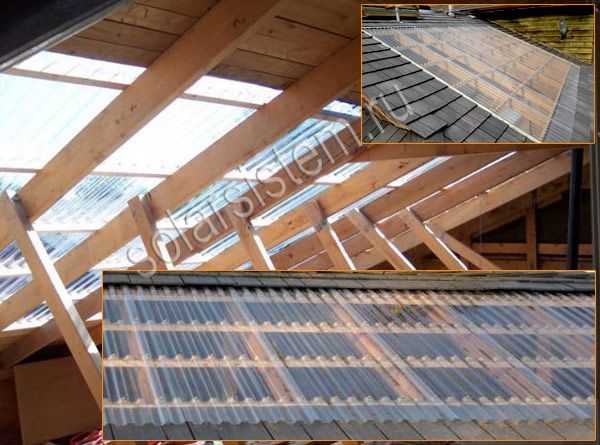

Этот коллектор не имеет собственной рамы, поскольку он устанавливается непосредственно между стропилами в крыше, они и служат его рамой. Впрочем, если коллектор будет устанавливаться в другом месте, для него можно изготовить раму из брусьев. Всю конструкцию потом можно закрыть прозрачной пленкой из полиэтилена, при этом КПД коллектора увеличится.

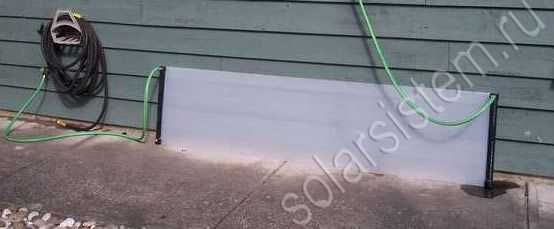

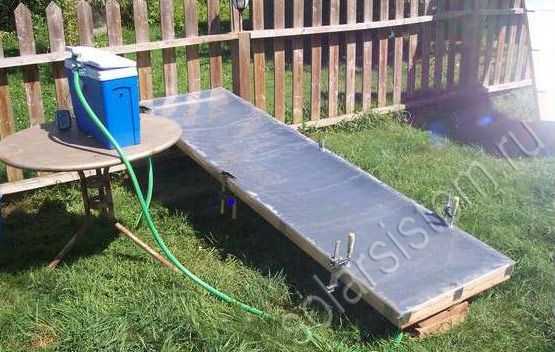

Тестируется коллектор следующим образом. Его нужно установить под углом, чтобы жидкость могла циркулировать через него естественным образом. Емкость с водой устанавливается выше по уровню к коллектору. Таким образом, холодная вода будет опускаться и заполнять коллектор, а нагреваясь, она будет вытесняться в емкость с водой. Помимо этого всасывающий шланг коллектора должен находиться на самом дне емкости, лишь в этом случае вода в емкости будет нагреваться целиком, а не только верхняя ее часть.

В заключении следует отметить, что при тестировании из коллектора нужно выгнать все пузырьки воздуха, в противном случае он будет работать не на всю мощность. Как можно отметить, собирается коллектор довольно быстро и просто при наличии всех необходимых материалов и инструментов. Существенным недостатком такого коллектора является то, что клей и клеевой пистолет для склеивания полипропилена стоит довольного много, поэтому изготовление такого коллектора несколько затратное.

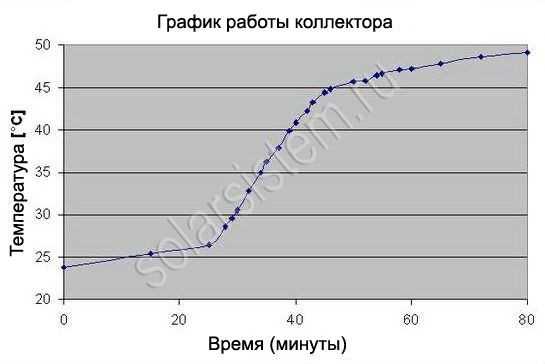

Какие результаты показал коллектор при тестировании, можно увидеть на графике.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Коллектор отопления из полипропилена своими руками

Как собрать коллектор из полипропилена для системы теплого пола в доме своими руками

Коллектор — это устройство, отвечающее за распределение горячей воды и без него никак не обойтись при установке теплого, придающего дому уют, пола. Сделать его собственными силами и своими руками не просто, но вполне возможно. Как же смастерить такое устройство из полипропилена? Все станет предельно понятно после просмотра фотографий и видеоматериалов о монтаже системы, а также изучения подробной инструкции.

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе водяного пола нет ничего сложного. В его схему входят несколько элементов:

• Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Совет. Когда планируется отопление помещения размером больше 120 м², желательно приобретение котла с встроенным насосом циркуляции или отдельная его установка.

• Чтобы не пришлось сливать воду из всей системы на время ремонта или в случае аварии, на входе и выходе котла устанавливаются запорные клапаны.

• Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.
• Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Как работает коллектор

Коллектор — это своеобразный центр из труб, вентилей, манометров, фитингов и других вспомогательных узлов, выполненных из металла или пластика. Устройство выполняет функцию смесителя технической воды, которая поступает из отопительных контуров. Им же и распределяется теплоноситель обратно по трубам.

В результате работы коллектора температура воды на различных участках выравнивается и, соответственно, в отапливаемых помещениях стабильно прогревается воздух.

Любая система отопления работает по следующему принципу: подогретая в котле техническая вода отправляется по подключенным контурам и трубам. За время их прохождения она остывает и с помощью циркуляционного насоса возвращается в коллектор через обратку, где смешивается с горячим теплоносителем. Соотношение горячей и остывшей воды регулируется специальными клапанами, а за температурой и давлением следят датчики.

Температура теплоносителя в обычных радиаторах 70-95°C, а в системе теплых полов она должна быть 30-50°C. В случае ее повышения возможна деформация напольного покрытия и пересушивание воздуха в помещении. Ходить по горячему полу тоже будет невозможно.

Вот именно в таких случаях и требуется работа коллектора, ведь котел способен выдавать теплоноситель только одной температуры.

При фиксировании датчиком повышения температуры клапан закрывается и горячая вода поступает в меньших количествах. После того как теплоноситель остыл, клапан снова открывается. Остывшая техническая вода из трубы обратного хода подается под напором, а горячая из котла — по необходимости.

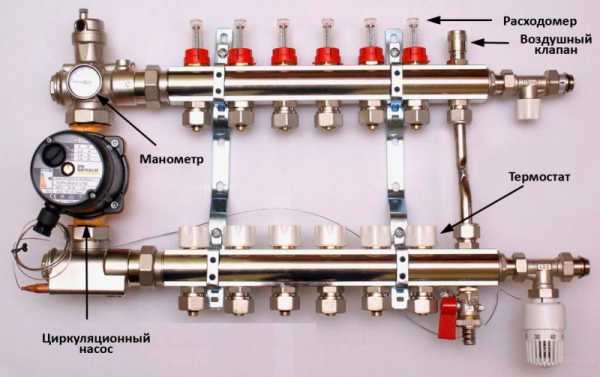

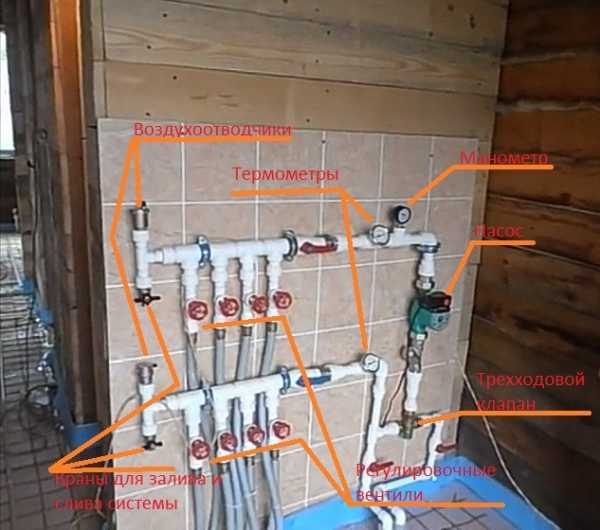

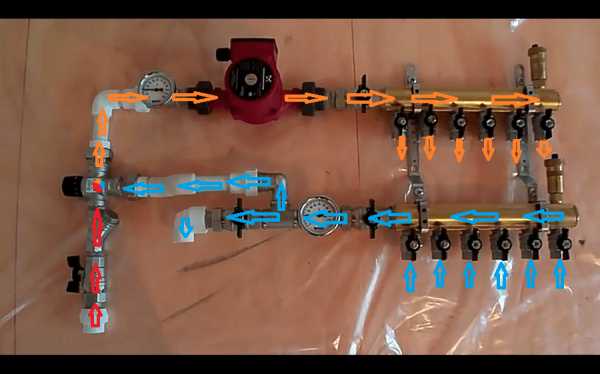

Составляющие коллектора теплого пола

1. Смесительный клапан.
2. Клапаны балансировки и запорные клапаны.
3. Манометр и датчик температуры.
4. Циркулярный насос.
5. Автоматический воздухоотводчик.

Для самостоятельной сборки обязательно понадобятся различные фитинги, переходники, ниппели и т.д.

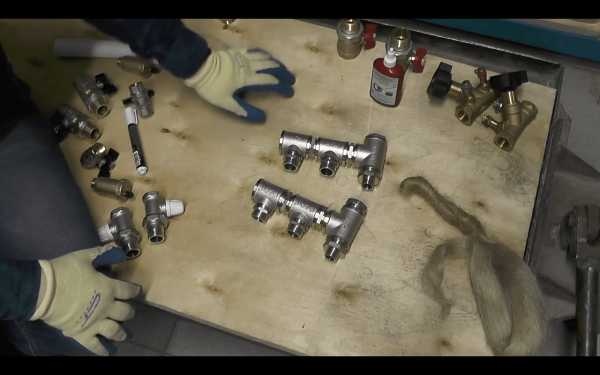

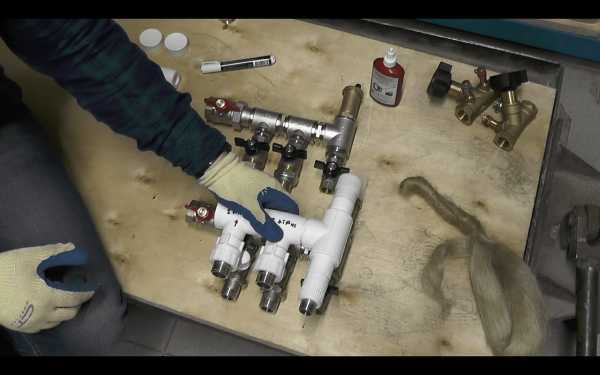

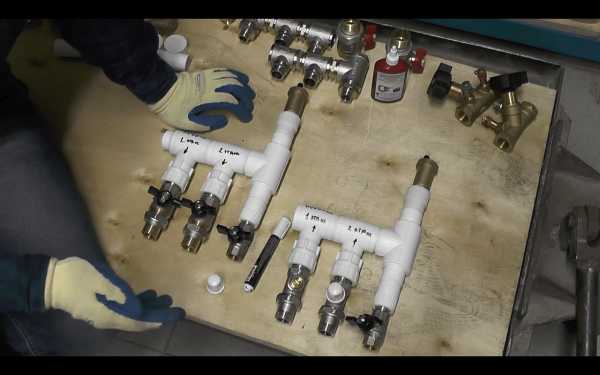

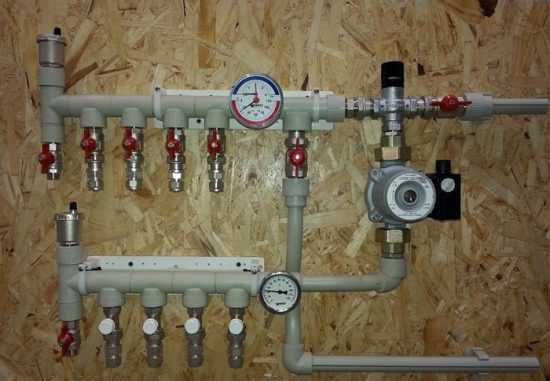

Самостоятельная сборка полипропиленового коллектора

Для сборки коллектора понадобятся:

• шаровые краны, желательно американки;
• трубы диаметром 25 и 32 мм;
• муфты с внутренней резьбой 32х»1″ и 25х3/4;
• муфты с внешней резьбой 25х3/4;
• заглушки Ø32 мм;
• подходящие по диаметру тройники;
• герметик, желательно нитевой;
• группа безопасности;

www.teplo-ltd.ru

Коллекторная или тройниковая разводка труб как выбрать. Преимущества коллекторной схемы разводки труб водоснабжения в квартире

Применение сантехнических коллекторов с отсекающими кранами повышает комфорт использования воды.

Если разводка выполнена одной трубой от стояка, то при открытии нескольких кранов напор воды в них слабеет. Вследствие этого, например, можно обжечься под душем, если кто-то включит воду на кухне.

Распределительный коллектор устраняет эту проблему. Из статьи вы узнаете подробнее, что такое коллектор для водоснабжения, как его выбрать.

Что такое коллектор водоснабжения

Коллектор, это устройство разделения воды на несколько потоков. Принцип работы такой же, как у обычного тройника – приходит один поток (труба) выходят два. Диаметр входного отверстия коллектора на 20-40 процентов больше диаметров выходного, поэтому при открытии нескольких кранов не происходит снижения давления и потока воды.

Коллектор разделяет большой поток воды на несколько маленьких, а давление в кранах при увеличенном потреблении воды стабильно за счет того, что разделение потоков происходит в трубе большего диаметра, чем в традиционной схеме. Чем больше диаметр трубы, тем больше воды проходит через нее за единицу времени.

Коллекторная схема водоснабжения комфортней в эксплуатации, чем традиционная, со стояками и тройниками. Но стоимость материалов для нее превосходит этот параметр для традиционной в 8-10 раз. Поэтому данную схему не применяют при ограниченном бюджете на прокладку водопровода.

Виды и типы

Для изготовления коллекторов применяют:

1. Нержавеющую сталь.
2. Латунь.
3. Полипропилен.
4. Сшитый полиэтилен.

Коллекторы различают по способу крепления труб:

1. Резьбовые (с внутренней и внешней резьбой).
2. С компрессионными фитингами для пластиковых и металлопластиковых труб.
3. С евроконусом.
4. С фитингами под пайку (для пластиковых труб).
5. Комбинированные (на отверстиях большого диаметра резьба, на малом диаметре компрессионный фитинг, евроконус или под пайку).

Коллекторы из латуни

Коллекторы разделяют по количеству отводов. Их выпускают с количеством отводов от 2 до 6.

Каждый коллектор оснащен двумя креплениями, соответствующими диаметру подающей воду трубы и предназначенными для стыковки. С их помощью соединяют несколько блоков в составной коллектор без дополнительных переходников.

Если достаточно одного блока, или для заглушки последнего используют специальные пробки.

С помощью коллектора отключают отдельный потребитель воды, не затрагивая остальных. Это пригодится при замене или ремонте сантехники, прочистке

kupildoma.ru

Как к коллектору присоединить полипропиленовую трубу?

Не совсем понятно о каком коллекторе Вы спрашиваете. Есть коллекторы под полипропилен (первая фотография, внизу ответа). В этом случае всё как обычно, берём «утюг» и паяем.

Если Вы имеете в виду коллектор под металлопластовые трубы (вторая фотография), то и тут всё не очень сложно.

Я обычно использую так называемые «американки» (третья фотография, это «американка» «Папа» есть точно такие же «мамы»). Внутренний диаметр «американки» соответствует внешнему диаметру резьбы на коллекторе.

Разъединяем американку на две части. Первую часть, резьбовую, будем накручивать на «папу» на коллекторе. Для этого наматываем фом на внешнюю резьбу («папу»), можно фом комбинировать с паклей, лично я чаще всего использую именно такой способ, практически 100% гарантия что протечек не будет.

Ещё совет по фому: фом наматывается по резьбе, как и пакля (важно намотать нужное количество, мало плохо, много тоже не хорошо). Намотали, теперь берём в руки, половинку «американки» и закручиваем её на резьбовое соединение.

Маленький совет: Рожковым ключом крутить не удобно, используйте торцовый ключ.

Последняя операция, это соединяем обе части американки, на второй половинке «американки» чаще всего встречается прокладка, но бывают и кольца, обратите внимание на кольцо, оно должно плотно, без перекосов, сидеть в «канавке». Последняя фотография, коллектор, полипропилен, всё в сборе.

www.remotvet.ru

Варианты монтажа коллектора теплого пола своими руками

Содержание статьи:

Коллектор отопления тёплого пола это своего рода узел по подготовке и подачи теплоносителя в контуры тёплого пола. От правильного монтажа и установки коллектора зависит качество прогрева всей площади пола.

Как работает коллектор.

Коллектор тёплого пола практически всегда работает взаимосвязано со смесительным и насосным узлом. Учитывая то, что длина трубы тёплого пола не должна превышать 120 метров, а при устройстве тёплого пола по всей площади квартиры или дома одним контуром не обойтись, здесь то и призван коллектор решить эту задачу. Коллектор состоит из подающего и обратного элемента. Функция подающего и обратного коллектора это распределить теплоноситель с учетом длинны контуров и собрать отработавший (остывший) теплоноситель обратно для транспортировки к источнику нагрева. В свою очередь смесительный узел регулирует температуру этого самого теплоносителя, а циркуляционный насос обеспечивает движение его по системе тёплого пола.

Простая схема коллектора

Место установки коллектора

Еще на этапе проектирования водяного теплого пола нужно определиться с местонахождением будущего «сердца» вашего отопления. Коллектор устанавливается до укладки трубы в пол. Выбор места определяется с учетом планировки жилища. Желательно чтобы он находился где-то в центре относительно петель пола, что бы расстояние до них было приблизительно одинаковым. Это нужно для того, что бы гидросопротивление будущих контуров было примерно одинаковое, при условии и одинаковой общей длинны контуров. Конечно коллектор можно поставить где-то сбоку, при этом «сыграть» разностью длины трубы каждого контура. Но не заморачивайтесь обязательностью этого условия, ведь в любом случае потоками теплоносителя в полу можно управлять с помощью вентилей или расходомеров. Если в доме имеется котельная, логичнее всего установить его именно там, рядом с котлом. Если это квартира то ставить коллектор нужно в том месте, где он не будет мешаться. Например это будет какая-то кладовка, любая ниша в стене отлично подойдет для этой цели. При наличии ниши в стене, его можно установить даже в спальне, грамотно потом закрыв его и задекорировав. Если дом имеет подвал, то разместить его можно там, но здесь есть свои нюансы, которые мы рассмотрим чуть ниже. При наличии двух и более этажей в доме и свободного пространства под лестницей является хорошим местом для его размещения.

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу. Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д. Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола. Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор тёплого пола в подвале.

Бывают такие ситуации, когда необходимо установить тёплый пол выше коллектора. Например когда планируется смонтировать коллектор тёплого пола в подвале, либо гребёнка рассчитана на два этажа дома. Многих интересует вопрос: можно ли выгнать воздух из контуров, находящихся выше установленного коллектора? Мы вам ответим так: выгнать воздух с петель находящихся выше гребенки на уровень следующего этажа легко. Это приблизительно три метра. Но проблема не в этом. Возможно в дальнейшем в процессе эксплуатации начнутся проблемы с постоянным скоплением воздуха в петлях. Здесь всё зависит от множества факторов, а именно количества петель отходящих от коллектора, мощности насоса, комбинирования с радиаторным отоплением, режима работы котла, типа отопления (закрытого, открытого). Сказать однозначно, что вот этот тёплый пол будет завоздушиваться, а тот нет, нельзя. Каждый случай индивидуален.

Исходя из всего вышеизложенного советуем сделать так: если тёплый пол планируется сделать в двухэтажном доме на первом и втором этаже, то конечно же правильным вариантом будет сделать коллектор, либо один общий на втором этаже, либо два меньшего размера, но на каждом этаже. Кстати насосно-смесительный узел в таком случае может быть один на два этажа. Но когда речь заходит об эстетических проблемах, в частности при наличии свободного подвала, где эта гребёнка, со всеми своими составляющими не «мозолила» бы глаза ни хозяевам, ни гостям дома, а так же когда всё-таки решили сделать один коллектор на два этажа, тогда уж придется на каждый контур трубы ставить воздухоотводчик или краны.

Делаются они в конце каждого контура, спрятав их аккуратно в стене, так что бы к ним был легкий доступ. Опять же в процессе отделки всё красиво задекорировав. Воздухоудалитель встраивается в петлю пола по средством тройника. Ни в коем случае не делайте соединения внутри стяжки пола, лучше выведите трубки с тройником выше стяжки.

Кстати учтите, гидросопротивление петли в которой вмонтирован воздухоудалитель или запорный кран таким вот образом, возрастает.

Для того чтобы выгнать воздух из системы отопления тёплого пола в случае если вы решили сделать его выше коллектора без автоматических воздухоотводчиков или запорных кранов на каждой петле, необходимо при заполнении впервые водой до опрессовки, либо другим теплоносителем, закрыть все краны контуров подающего, либо обратного коллектора, открыть всего один кран одного контура. Все дальнейшие действия, которые нужно выполнить, вы найдете в статье по опрессовке тёплого пола. Здесь важно напором выдавить воздух, который находится выше гребёнки. В случае завоздушивания в процессе эксплуатации отопления пола этих участков трубы, сделайте следующие действия. Закройте все краны коллектора петель пола, кроме того, который хотите развоздушить, включите насос (автоматические удалители воздуха на коллекторе в это время должны быть открыты полностью), прокачать систему в таком режиме несколько минут. Котёл в это время можно выключить. Если имеются ещё контуры, которые необходимо прокачать, тогда откройте нужный кран и закройте предыдущий. Повторяйте действия по схеме выше. Перед тем, как развоздушивать систему, при наличии расходомеров, запомните, либо запишите расход теплоносителя по каждому датчику.

После закрывайте контура желательно не расходомерами, а другими запорными устройствами. Это могут быть обычные краны, клапаны, сервоприводы (зависит от коллектора). Это нужно для того, чтобы не сбить настройки регулировки расхода теплоносителя по контурам. В это же время расходомер прокачиваемого контура необходимо открыть по максимуму для свободного прохождения теплоносителя через него. После каждого прокаченного контура показатели расходомеров нужно возвращать в исходное положение.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда. Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности. Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону.

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

Полипропиленовый коллектор своими руками

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы. Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру. Что бы вам было более понятно посмотрите на фотографии ниже.



Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д. Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений. Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:





Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа.

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя. Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола. Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

domotopil.ru
