Люки под плитку напольные – Напольные люки-невидимки под плитку

Напольные люки под плитку с газовыми амортизаторами и без

Напольные люки предназначены для доступа к скрытым коммуникациям после отделки плиткой и позволяют легко контролировать их состояние, а в случае необходимости произвести срочный ремонт. В зависимости от дизайна интерьера крышки для ревизии коммуникаций устанавливают под любое напольное покрытие, что позволяет скрыть их от посторонних глаз. Их применяют в жилых и производственных помещениях, офисных зданиях.

Люки для пола

При выборе напольной спускной дверцы обращают внимание на материал, из которого она изготовлена, на ее прочность и качество. Важно наличие резиновых уплотнителей по периметру крышки для создания герметичности конструкции люка и защиты от проникновения пыли, неприятных запахов, влаги и грызунов. Напольный люк-невидимка оснащается специальной крышкой-корытом, позволяющей заполнить его утеплителем и скрыть под любым покрытием для пола.

Существуют различные типы конструкции ревизионных напольных отверстий, которые могут подниматься различными способами. Главное условие — крышка должна открываться легко и быстро, а в закрытом виде не создавать препятствий для передвижений по помещению.

Разновидности

Ревизионные напольные люки бывают разных видов. По типу конструкции различают:

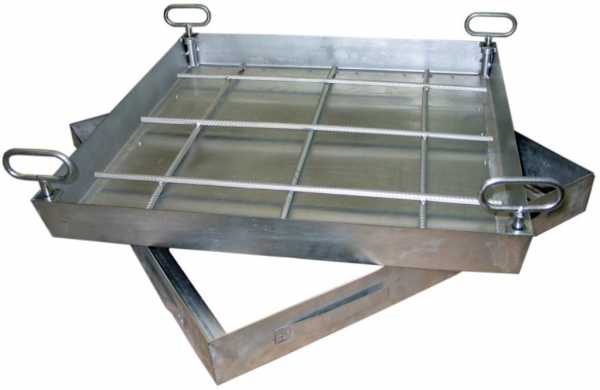

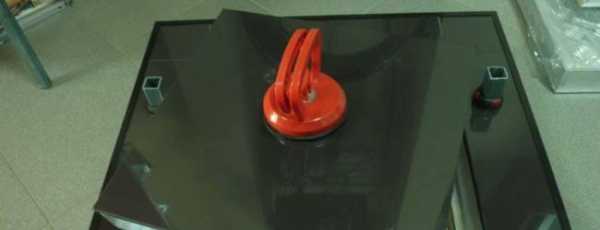

1. С вынимаемой крышкой. Она оснащается 1-4 скрытыми или съемными ручками.
2. С дверцой на металлических петлях.
3. С газовыми амортизаторами и запорным механизмом для предупреждения самопроизвольного открывания. Он позволяет легко поднять крышку, независимо от ее веса.
4. С автоматическим механизмом открывания.

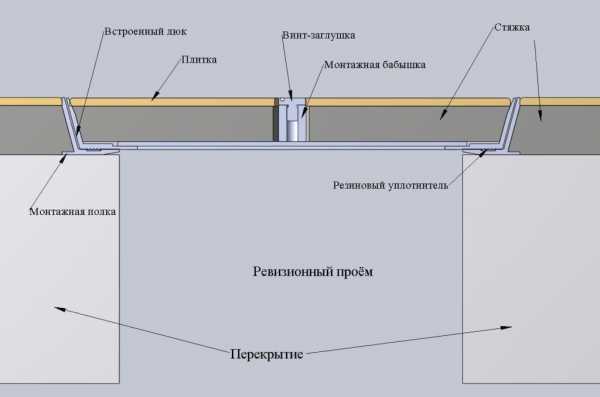

Напольная крышка может быть заполняемой и не заполняемой. Заполняемые дверцы можно отнести к категории невидимок. Их утепляют с помощью изоляционного материала и скрывают, сохраняя неизменным общий вид помещения.

Люки с крышкой глубиной 30 мм устанавливают под ламинат или линолеум, для чего используют армирующую сетку при монтаже. Но чаще всего напольные ревизионные дверцы устанавливают под керамическую плитку. Кафель укладывают как поверх конструкции, так и в емкость, образованную рамой изделия.

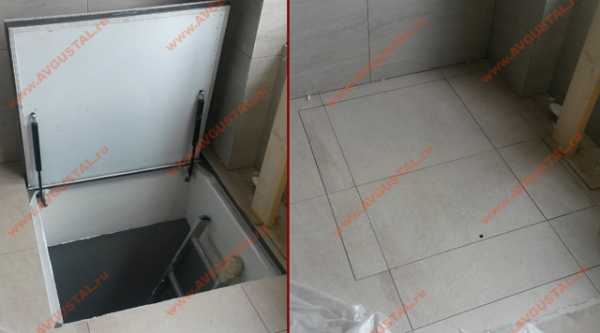

Самые популярные конструкции — невидимые люки под плитку, амортизатором их оснащают для облегчения подъема крышки, утяжеленной кафелем.

Материал изготовления

Главное требование к материалу — устойчивость к коррозии и деформации в процессе эксплуатации. Смотровые люки под кафельную плитку или другое финишное покрытие для пола изготавливают из следующих материалов:

• алюминий;
• нержавеющая сталь;
• оцинкованная сталь;
• латунь.

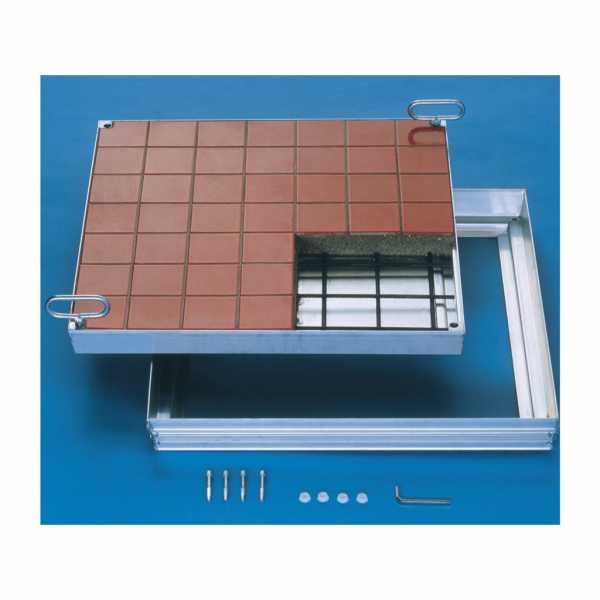

Напольный люк под плитку чаще всего делают из алюминия. Этот металл достаточно прочный и легкий, чтобы дополнительно не утяжелять конструкцию. Он устойчив к повышенной влажности и нередко используется в саунах, бассейнах и ванных комнатах.

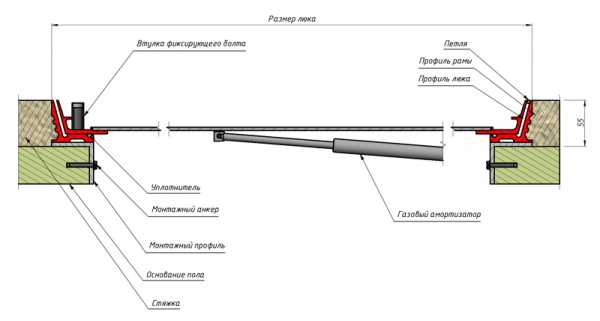

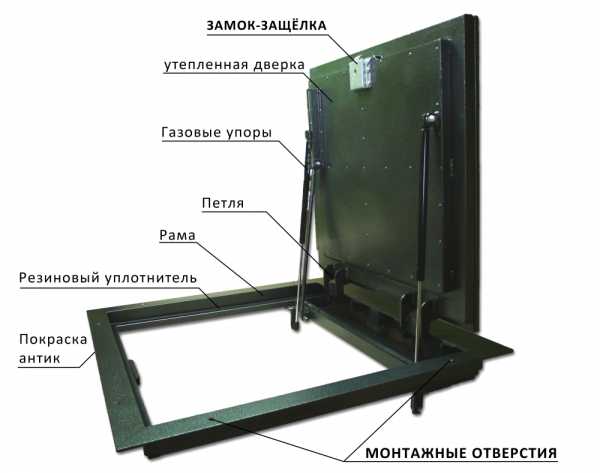

Как обеспечивается надежность конструкции

В обеспечении надежности напольной конструкции большое значение играет толщина стенок и крышки металлического люка, его грузоподъемность и прочность.

Раму изготавливают из достаточно прочного уголка. Он выдерживает нагрузку облицовочного материала или вес человека, сохраняет геометрию конструкции в процессе эксплуатации. Поэтому его производят из алюминия или стали толщиной не менее 4-5 мм. Он должен иметь несколько ребер жесткости.

Пневмоподъемники должны быть достаточно мощными — от 700 до 1000 ньютонов. Это нужно для того, чтобы напольный люк-невидимка не открывался слишком резко и механизм справлялся с выталкиванием крышки, утяжеленной кафелем. Благодаря ему дверца открывается легко и плавно.

Количество и мощность амортизаторов определяют на стадии испытания напольной конструкции, а их распределение по отношению к раме основы осуществляют таким образом, чтобы крышка открывалась под углом 90°. Иначе газовый амортизатор вырвет из втулки за счет инерции под ее весом.

Если напольная дверца открывается с помощью петель, они должны быть достаточно мощными, чтобы выдерживать повышенную нагрузку и не провисать.

Крышки, закрывающие отверстия, обрабатывают гипсокартоном, на который в дальнейшем наклеивают кафель. При облицовке плитка должна быть покрыта клеевым составом не менее чем на 60%. Производители рекомендуют использовать для этого средство «жидкие гвозди».

Замаскированные под плитку напольные дверцы должны иметь качественную технологическую проработку механизмов открытия. В этом случае крышка будет открываться легко, без образования сколов на плитке, не потребуется усиление механизмов дополнительными амортизаторами после установки.

Если крышка не будет облицована кафелем, стоит выбрать изделие из литого металла.

Еще один фактор, определяющий надежность конструкции, — качественная и износостойкая фурнитура, которая должна выдерживать вес отделочных материалов.

Размеры

Отверстие должено быть достаточно большим, чтобы обеспечивать достаточный доступ к коммуникациям для проведения ревизии и ремонта.

Люк для пола под плитку или другое покрытие может быть стандартного размера. Множество изготовителей предлагают большой выбор типичных ревизионных напольных крышек, но они могут быть выполнены и на заказ по индивидуальным замерам заказчика.

Размер ревизионного отверстия и потайного люка под плитку подбирают с учетом ее параметров. Это облегчит работы по ее укладке и позволит сэкономить отделочный материал. Данный факт особенно важен, если в качестве топового покрытия выбран мрамор или керамогранит, размер которых сложно откорректировать. Оптимальный размер, который может иметь люк напольный, — 500х500 см.

Параметры крышки должны быть немного уже как высоты, так и ширины отверстия, поскольку плитка клеится с небольшим выходом за ее края. Такой выступ составляет до 5 см со стороны петель и до 10 см с других сторон дверцы люка. Люки под плитку могут иметь глубину от 54 до 76 мм.

Эксплуатация и уход

Люки-невидимки, в зависимости от механизма открывания, могут быть:

1. Нажимными. После нажатия на крышку срабатывает пружинный механизм.
2. Распашными. Напольный люк с газовыми амортизаторами комплектуется съемной ручкой или специальными присосками для подъема крышки.
3. Двухстворчатыми.
4. Сдвижными. Дверца в этом случае съезжает в сторону.
5. Усиленными.

Ревизионные люки используют и в качестве входной двери в подвал. Если для изготовления конструкции использованы качественные материалы и надежная фурнитура, монтаж выполнен правильно, то напольная крышка не потребует какого либо специального ухода и будет функционировать достаточно продолжительное время.

Поверхность напольной дверцы можно мыть привычными моющими средствами. В процессе использования будет необходимо регулярно проверять исправность механизма открывания и смазывать его машинным маслом. Покрытие можно при необходимости заменить, если старое аккуратно демонтировать.

Последовательность работ по установке

Последовательность установки напольного люка следующая:

• Отсоединяем подъемный механизм от дверцы.
• Производим разметку. Для этого конструкцию аккуратно укладываем в проем и регулируем в обеих плоскостях с помощью уровня.
• Закрепляем напольный люк.
• Присоединяем подъемный механизм.
• Если конструкция заполняемая, на поверхность крышки укладывается плитка.

Закрепить напольный блок можно 2 способами.

Вкладной способ:

1. Вкладываем раму в проем, регулируем по глубине, ориентируясь на край крышки. Между рамой и створкой прокладываем куски резины для более точного монтажа.
2. Прокладываем разметку по всему периметру напольной конструкции и убираем ее из проема. Теперь крепим к боковой стенке ниши по линии разметки 3 и более отрезка уголка длиной 150 мм, толщиной 3-4,5 мм и шириной крыльев 4-4,5 см. Крылья уголка должны создавать полку для рамы люка. Угловой профиль крепим на 2-3 анкера или арматуру.
3. На подготовленное место укладываем раму, проверяя горизонтали уровнем, и закрепляем в проеме, прикручивая ее к уголку с помощью подготовленных заранее отверстий.

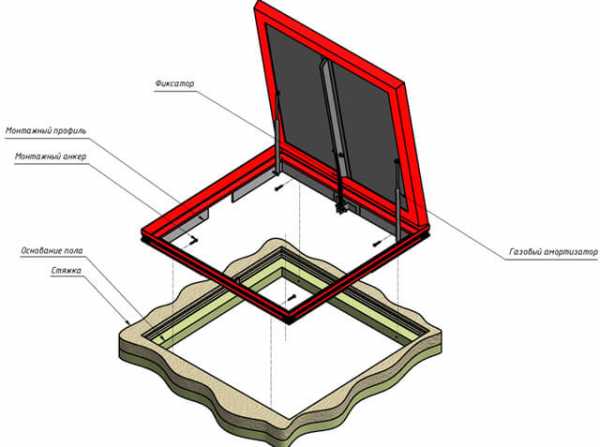

Габаритные конструкции устанавливают на пол накладным способом:

• Готовим в полу гнездо для укладки рамы конструкции.
• Вкладываем раму в проем и регулируем по глубине так, чтобы верхний край дверцы не выходил за края нижнего края напольной плитки.
• Укладываем люк, регулируем его положение в горизонтальной площади.
• Закрепляем раму. Для этого просверливаем в полке отверстия для анкеров с потайной головкой по 3 на каждой стороне. Головка анкера не должна выступать больше, чем на 1-2 мм.

Необходимые инструменты и материалы

Для установки люка потребуется:

1. уголок;
2. пенопласт для утепления, который укладывают в корыто;
3. резиновый уплотнитель;
4. анкерный крепеж;
5. дрель с комплектом сверл и шуруповерт;
6. уровень.

Крышку можно спрятать, замаскировав керамической плиткой, мрамором, линолеумом, ламинатом, ковролином.

oplitke.com

Напольный люк ТИТАН с газовыми амортизаторами самоподъемный

Вы ищите стальной напольный люк под плитку с амортизаторами, который легко открывается одним человеком?
Вам нужен доступ в подвал или подпол, но желательно с закрытым лестничным проемом? Закрытый вход в погреб в гараже? Доступ к коммуникациям бассейна?

Крупные люки с керамической плиткой достаточно тяжелы, чтобы открывать их руками, поэтому на них монтируют газовые амортизаторы. Первоначальный момент открывания создается вручную, затем подъем осуществляется с помощью газовых пружин.

Быстрый монтаж. Ребра несущего уголка опираются на плиты перекрытия или черновой пол. Жесткая стальная конструкция. Газовые амортизаторы (пневмоподъемники) обеспечивающие легкость открывания, плавный ход и удерживающие крышку люка на петле в открытом состоянии (даже на больших габаритах). Уплотнительная лента по трем сторонам. Люк в пол практически невидим.

Напольные люки под плитку с газовыми амортизаторами удивительно удачное решение. Низкая цена напрямую зависит от размеров. Самые короткие сроки изготовления нестандартных размеров — мы работаем напрямую с производителем.

Купить такой люк в Москве очень просто: Мы осуществляем доставку по Москве, Рязани и Подмосковью. В регионы России товар отправляется транспортными компаниями.
Нужен не стандартный размер — изготовим под заказ (Срок изготовления до 3 дней).

Гарантия на конструкцию 5 лет. Срок эксплуатации — неограничен.
Сделай удачный выбор.

Акция до 2018-10-30 Бесплатная доставка люков серии Титан с амортизаторами в г.Тула до подъезда.
до 2018-10-30 Бесплатная доставка люков серии Титан с амортизаторами в г.Воронеж.



Варианты изготовления рамы напольног люка с амортизаторами

«уголок» (по умолчанию)
«короб»
«обратный уголок»

Проектированием наших конструкций занимаются профессионалы, цель которых долговечность и качество в сочетании с надежностью и простотой. Для каждого размера люка специалистами производится расчет количества и мощности амортизаторов. Обратите внимание, что накладные напольные люки под плитку с амортизаторами готовы к проведению плиточных работ — сразу после монтажа. Усиленная крышка с поверхностью из влагостойкого гипсоволокна не нуждается в заливке стяжкой, как и корпус лючка. Стальная рама покрыта качественной порошковой краской и при необходимости ее можно самосоятельно утеплить со стороны погреба. Максимальная толщина напольного покрытия 15мм. При желании, отверстие под ключ диаметром 10 мм можно закрыть заглушкой. Монтаж в проем можно осуществлять, как сваркой, так и анкерами. Гарантия на конструкцию 5 лет, на аксесуары: замки и амортизаторы 1 год.

luki-pod-plitku.ru

Напольный люк под плитку своими руками

Достаточно часто в частных домах устраиваются подполья для хранения овощных заготовок, картофеля и прочих припасов. Кроме того, подобные конструкции могут предназначаться для сокрытия различных ревизий коммуникационных сетей – канализации, водопровода, кабелей и прочего. В современном жилом доме участок пола для обустройства проема не должен выделяться на общем фоне напольного покрытия, иначе интерьер комнаты будет испорчен. Именно поэтому созданию напольного люка под плитку или любой другой материал следует уделить особое внимание. Как правило, при грамотном подходе они представляют собой устройства-невидимки, которые почти незаметны на фоне финишного напольного покрытия.

Характеристика конструкций

Обратите внимание! Основные требования, выдвигаемые к напольным люкам – это высокая прочность, надежность, безопасность и большая грузоподъемность. Чаще всего они изготавливаются из стали или алюминия определенной толщины, поэтому в снаряженном состоянии створка такого люка имеет большой вес.

Большинство напольных люков дополнительно оборудуются резиновыми или силиконовыми уплотнителями для обеспечения герметичности. При закрытой створке внутрь не попадет ни пыль, ни влага, а также не появятся неприятные запахи, что значительно увеличивает период службы проложенных внутри коммуникаций и не создает дискомфорта в помещении. Некоторые же современные напольные люки под плитку обладают таким надежным уплотнителем, что они способны выдерживать давление метрового столба воды.

Кроме того, люки, маскируемые в один уровень с полом, не должны иметь каких-либо выступающих частей, а также оборудоваться съемными ручками. На крышке всегда располагаются отверстия, закрываемые болтами, которые без особого труда при необходимости выкручиваются, после чего на их место вставляются ручки.

Для небольшого и легкого люка будет достаточно одной такой детали, а более тяжелые и крупные по размеру изделия оборудуются двумя или четырьмя элементами, которые расположены по всем углам створки либо по диагонали.

Напольные люки в подвал, обладающие слишком большой массой, дополнительно оснащаются газовыми амортизаторами. Подобную створку, даже очень тяжелую, сможет поднять один человек без посторонней помощи. Такое изделие дает возможность исключить монтажные отверстия под ручку, а для подъема створки будет достаточно использовать один вакуумный подъемник. При такой конструкции створка люка полностью сливается с напольным покрытием и становится практически незаметной.

Крышка, закрывающая вход в подвальное помещение, должна отвечать следующим требованиям:

• изготавливаться из прочных материалов, исключающих риск обрушения под тяжестью человека;
• иметь приспособление для безопасного и легкого открывания и такого же закрывания;
• иметь надежную и прочную крепежную систему.

Рама люка может заполняться различным утепляющим материалом, но в любом случае он должен обладать жесткостью и прочностью. Если выбирается бетон, то необходимо учитывать его вес. Так, например, масса люка размером 800х800 мм и глубиной 45 мм с учетом веса металлического каркаса и кафельной плитки будет составлять около 90 кг. Поднять такую крышку одному человеку вряд ли по силам. Поэтому использование подъемных механизмов становится просто необходимым условием нормального функционирования данной конструкции.

Особенности монтажа

Решение о монтаже скрытых напольных люков необходимо принимать еще на первоначальном этапе ремонтных работ, в идеале – до приобретения плитки. В каждом помещении следует спланировать месторасположение будущего люка, которое обеспечит удобный доступ к скрытой коммуникации.

Выбор типа конструкции

Определившись с местом, где будет устанавливаться люк, следует подобрать наиболее подходящее устройство по типу конструкции:

• распашной;
• нажимной, если имеются препятствия для полного открывания створки;
• сдвижной – монтируется при наличии препятствий для поворотного открывания;
• усиленный – если нагрузка на конструкцию превышает 40 кг;
• двухдверный – когда размеры изделия более чем 750 мм по ширине.

В любом варианте крышка должна открываться на величину угла не менее 90 градусов.

Напольные люки могут изготавливаться из алюминия, металла, нержавеющей стали, пластика и латуни. Предпочтительнее выбирать люк, сделанный из алюминия, как более подходящий по цене и сопротивлению коррозии. Другие виды материалов  не совсем подходят по стоимости, как, например, нержавейка или латунь, металл  же подвержен коррозии, а пластик не отличается высокой механической прочностью.

О размере

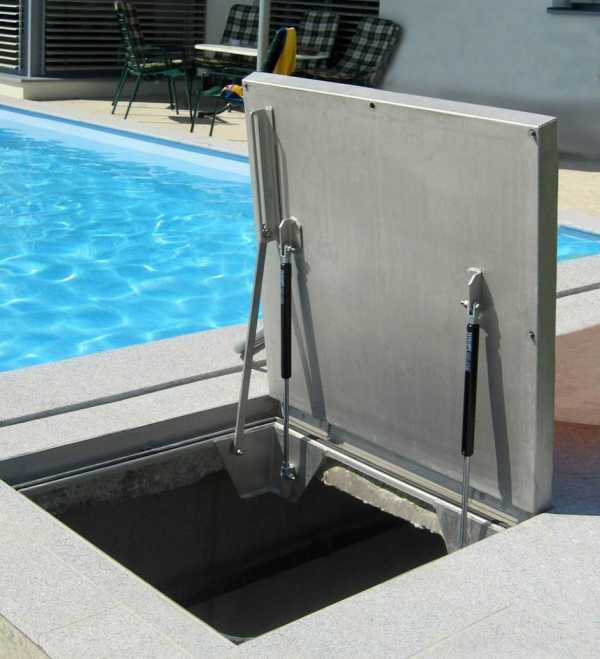

Люк с амортизаторами

Размеры люк напольный должен иметь такие, чтобы при необходимости человек мог свободно спуститься в подвальное помещение для проведения нужных работ. Как правило, ревизионные конструкции такого типа устанавливаются в тех домах, где предусмотрены ниши для коммуникаций.

Если финишное покрытие в помещении представлено кафельной плиткой, то оптимальным вариантом является создание так называемых люков-невидимок стандартных размеров, адаптированных под самые востребованные форматы керамической плитки. На дверце можно расположить фрагмент из нескольких плиток, скомбинировав их таким образом, чтобы он максимально соответствовал размерам проема.

Чтобы не допустить ошибок во время расчета количества кафеля, следует выбрать наиболее оптимальный формат, сделав предварительно эскиз раскладки плитки по створке.

Порядок установки люка

Люки для пола под плитку устанавливаются следующим образом:

Пол покрыт линолеумом

• Нужно подготовить проем и выровнять его по уровню горизонтальной плоскости. При необходимости его следует уменьшить до требуемого размера путем монтажа металлических профилей.
• Установить люк и через монтажные отверстия в стене закрепить его к основанию при помощи дюбелей или саморезов.
• Провести облицовку створки, не допуская при этом выступания плиточного клея. При этом открывать дверцу люка можно только через 24 часа после окончания облицовки.
• Выполнить затирку швов, кроме шва, расположенного по периметру люка. Последний нужно очистить и вокруг него с двух сторон наклеить скотч. Заполнить шов на всю глубину герметиком, имеющим тон затирки. При этом он должен слегка возвышаться над поверхностью.
• Убрать излишки герметика и удалить скотч. А через некоторое время, воспользовавшись острым ножом, прорезать шов по всей глубине. После чего открыть напольный люк в подвал и удалить остатки герметика.

Заключение

Люки в полу применяются во многих технических помещениях и на промышленных объектах. При этом они являются простыми моделями с рифленой поверхностью, к которым не предъявляется больших требований в плане внешнего вида. Но вот люкам, располагающимся в жилом доме, необходимо уделить пристальное внимание и обустроить их таким образом, чтобы створка была практически незаметна и не выделялась на общем фоне напольного покрытия.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

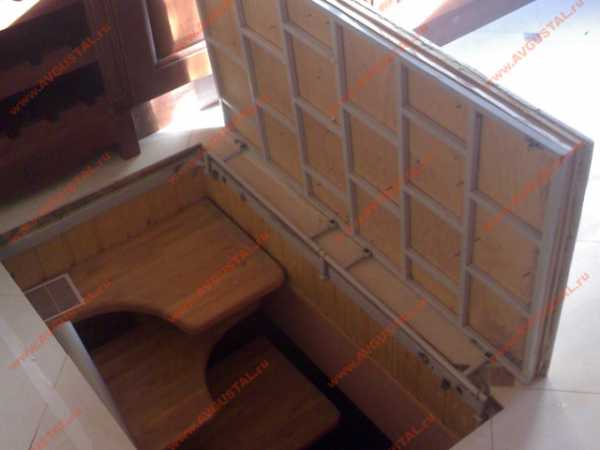

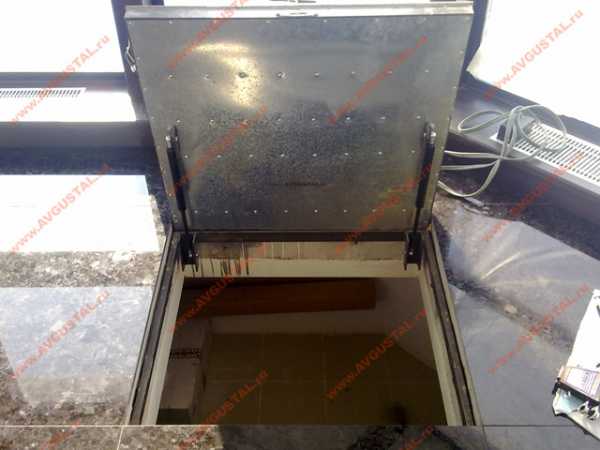

Самоподъемные люки под плитку, камень и мрамор с газовыми амортизаторами

На ВСЕ люки устанавливаются промышленные газовые пружины производства Германия.

Все наши люки имеют цельнометаллический каркас, который обеспечивает ряд значительных преимуществ, таких как:

• высокая прочность узловых элементов люка;
• возможность изготовления люков больших размеров;
• возможность надёжного монтажа люка в проём по средству сварки;
• коррозионная стойкость выше, чем у алюминия;
• долговечность и износостойкость;

Эстетичный внешний вид

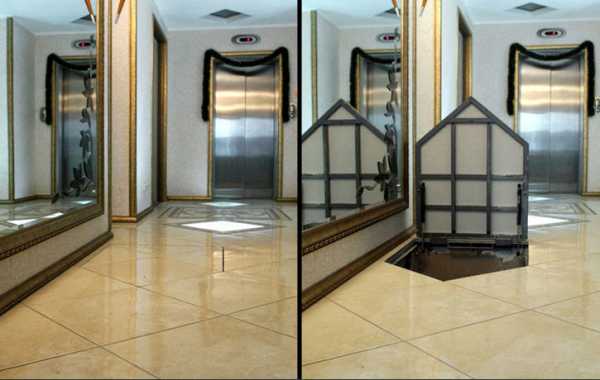

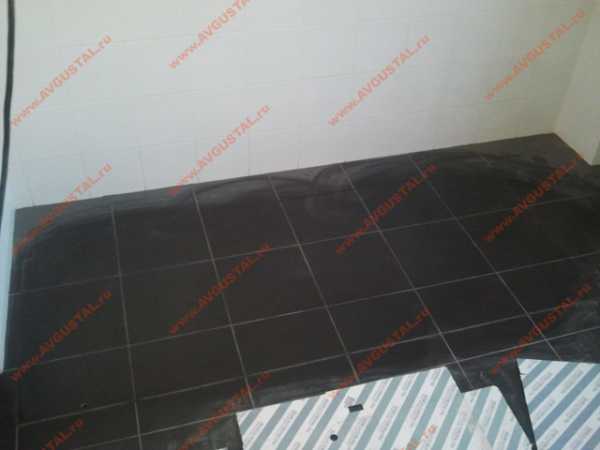

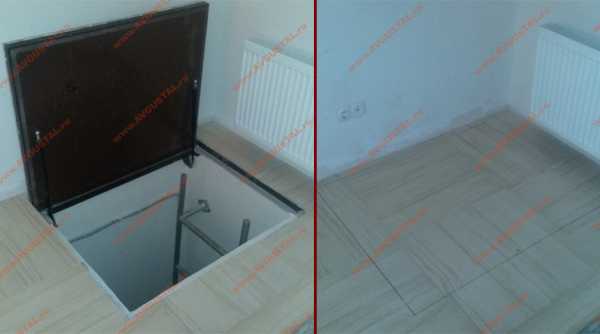

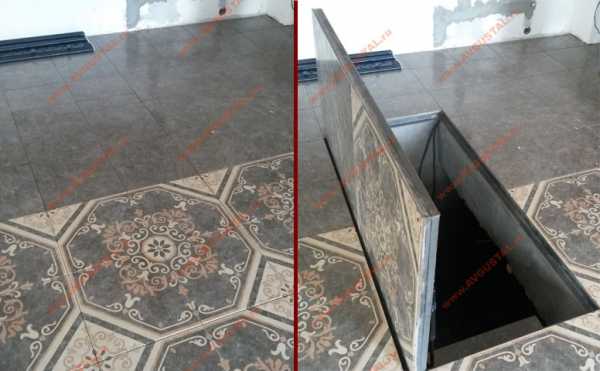

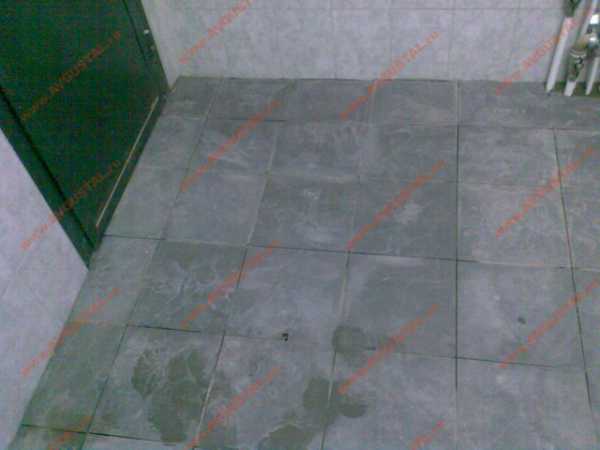

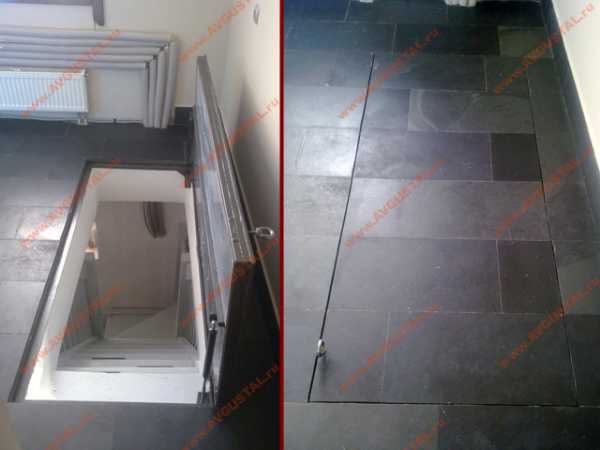

Люки в полу получаются полностью невидимые. РАМКА ЛЮКА НЕ ВИДНА. Отверстие под ключ диаметром 4-5 мм закрывается заглушкой в цвет напольного покрытия. Люк в подвал устанавливается ниже уровня напольного покрытия . На люк клеится ваше напольное покрытие на плиточный клей. Люк площадью до1,5 кв.м., при соблюдение правил монтажа, открывается сам при помощи газовых амортизаторов (пружин). Принцип открывания люков можно посмотреть на ВИДЕО ролике ниже.
Крышка люка открывается на 90*, снабжена специальными петлями и особым подъёмным механизмом (промышленными газовыми амортизаторами), которые позволяют легко открыть люк одному человеку без посторонней помощи.
Консультацию по монтажу люков можно получить у наших специалистов по телефону или вызвать замерщика. Инструкция по монтажу и укладки напольного покрытия к люку прилагается.



Люки под мрамор

Полностью невидимый люк на газовых амортизаторах под мраморную плиту толщиной 30 мм. Толщина шва со стороны петли 2 мм, петли потайные. Вес плиты около 100 кг, однако, крышку этого люка можно открыть без усилий.

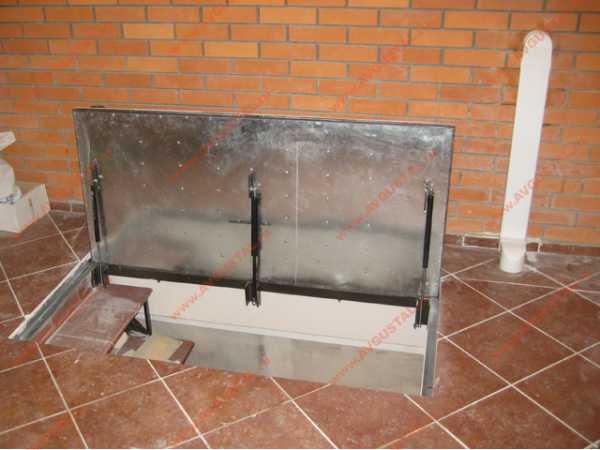

Люки большого размера

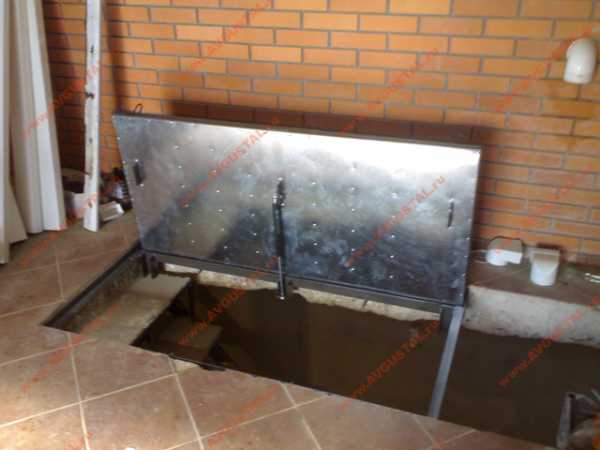

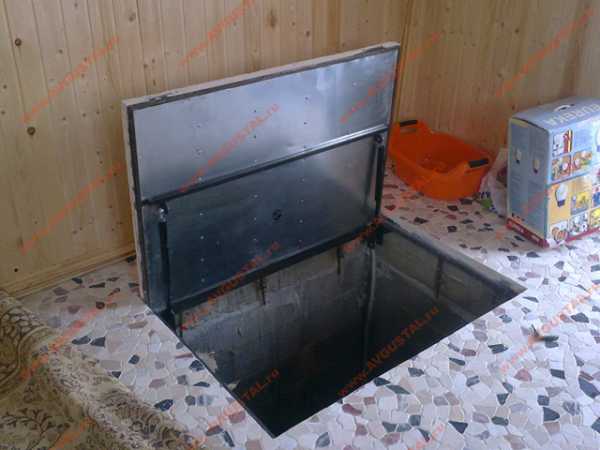

 Межэтажные люки или люки для подвалов под плитку, мрамор, камень могут быть практический любого размера, но при размерах площадью больше 2-х кв.м. используются дорогостоящие гидравлические поршни. Поэтому, перед тем как проектировать большие проемы, необходимо проконсультироваться у наших специалистов об особенностях конструкции, монтажа и эксплуатации напольных люков большого размера. Иногда не целесообразно делать напольный люк слишком большого размера из-за стоимости подъемного механизма и не удобства эксплуатации.

На фотографии выше показан люк размером 1800*800 крышка люка сама держится на газовых амортизаторах(пружинах) под любым наклоном, она находится как будто в невесомости и открывать ее не составляет никаких усилий . По люку можно ходить ,ездить на легковом автомобиле, для этого в каркас устанавливается специальная поперечина жёсткости или несколько, в зависимости от размера люка.



Видео-пример

Примеры открывания этого напольного люка в подвал можно посмотреть на ВИДЕО ролике внизу страницы. Мы производим люки в подвал (напольные люки) с утеплителем и уплотнителем защищающим от проникновения влаги и запахов.

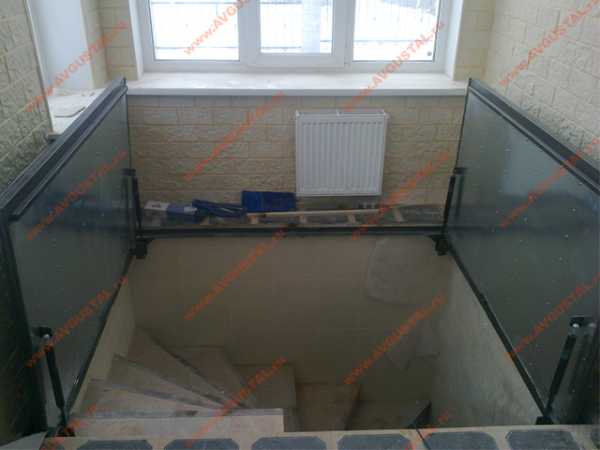

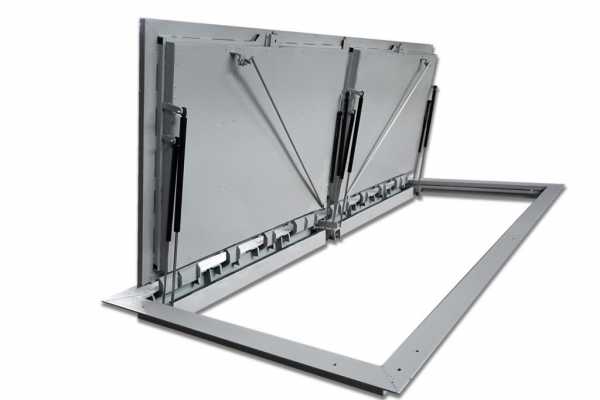

Двустворчатые люки

Инженеры нашей компании разработали напольные люки для перекрытия широких проёмов и проемов винтовых лестниц. Люк для пола под плитку также получается полностью не видимый. Специальная конструкция люка выдерживает нагрузку до 1000 кг. Сверху кладется плитка на плиточный клей.



Уменьшение проёмов

В некоторых случаях не целесообразно делать напольный люк во весь проем. Мы можем изготовить фальш накладку или армировать проем для дальнейшего его бетонирования и укладки напольного покрытия.

Демонтаж + монтаж

Не правильный выбор модели, конструкии люка или устаревшей технологии влечет неудобство эксплуатации люка и часто к скалыванию напольного покрытия. Специалисты компании АВГУСТАЛЬ часто производят демонтаж неправильно выбранных и устаревших конструкций люков, устанавливают новые самоподъёмные люки и в отдельных случаях востанавливают напольное покрытие. Минимальный размер светового проёма напольного люка, для конфортного спуска в подвал, примерно 600 х 600



avgustal.ru

напольный люк в подвал своими руками, устройство под плитку, ламинат в деревянном полу, фото и видео

Содержание:

Подвал в квартире или частном доме является весьма полезным и нужным помещением, ведь в нем можно хранить запасы на зиму, так как в нем сберегается оптимальная температура в течение всего года, и его можно использовать в качестве склада для лишних вещей.

Обеспечить доступ в такое помещение можно с помощью подвального люка, прорезанного прямо в полу квартиры. Качественно изготовленный люк позволит организовать вход, сделав его незаметным и удобным. О том, как сделать люк в полу своими руками, мы расскажем в нашей статье.

Каким должен быть подвальный люк

Напольный люк в подвал должен отвечать ряду требований, среди которых можно назвать:

• эстетичный внешний вид;
• гармонирование с общим дизайном интерьера;
• надежное и герметичное запирание;
• простота замкового механизма;
• удобство при открывании люка даже довольно большого размера, необходимость прилагать минимум усилий;
• простота конструкции, состоящей из квадратной тонкой крышки и ручки для ее поднятия;
• необходимость установки электропривода или иных автоматических приспособлений для открытия крышки весом более 10 кг;
• соответствие размеров подвальной шахты и крышки люка во избежание непредвиденных затруднений во время монтажа;
• расположение крышки люка заподлицо с остальным напольным покрытием, отсутствие выступающих над уровнем пола элементов;
• прочность конструкции подвального люка, способной выдержать многократное прохождение людей.

Стоит отметить, что люки в полу для подвала, должны оберегать жилое помещение от проникновения сырости, не допуская разрастания плесени и грибка. Это требование относится ко всем без исключений подвальным люкам, как простой, так и сложной конструкции.

Метод построения подвального люка

Чтобы сделать люк в полу своими руками, необходимо обзавестись необходимыми строительными инструментами и расходными материалами.

Для работы вам понадобятся:

• рулетка;
• саморезы для закрепления полотна;
• шуруповерт;
• электродрель или перфоратор;
• сварочный аппарат с набором электродов;
• болгарка;
• металлические уголки;
• железо толщиной до 5 мм;
• уплотняющая резинка.

Последовательность работ

Начинать устройство люка в полу следует со сборки металлического каркаса, подходящего по размерам для будущей конструкции. Читайте также: «Как сделать пол в погребе и какие материалы лучше использовать».

Делать это нужно следующим образом:

• Из металлических уголков с помощью электросварки нужно соорудить основу для крышки будущего люка, при этом важно оставить по 5 мм зазора до бетонного проема для размещения уплотнителя.
• По периметру проема следует разместить прочный резиновый уплотнитель.
• Далее нужно определиться с основным материалом, который будет использован для обшивки крышки люка. Это может быть металл, дерево, керамическая плитка, словом, абсолютно любой материал. Главное, чтобы он соответствовал вкусу хозяев и общему интерьеру помещения.
• Острые кромки уголков на каркасе следует обточить и подогнать их размеры. При этом верхняя часть крышки должна быть несколько шире, чем нижняя.
• При расчете размера каркаса следует учитывать размер полки уголков, чтобы крышка плотно перекрывала проход.
• Фиксация крышки люка в проеме чаще всего производится на петлях, обеспечивающих беспрепятственное его открывание. При этом она должна плотно перекрывать вход, чтобы предотвратить попадание влаги внутрь подвального помещения.
• Единственное требование к петлям – соответствовать габаритам подвального люка. Такие крепления можно легко приобрести в любом строительном супермаркете. Петли фиксируются с помощью саморезов одной стороной на крышке люка, а другой стороной – на металлических уголках.

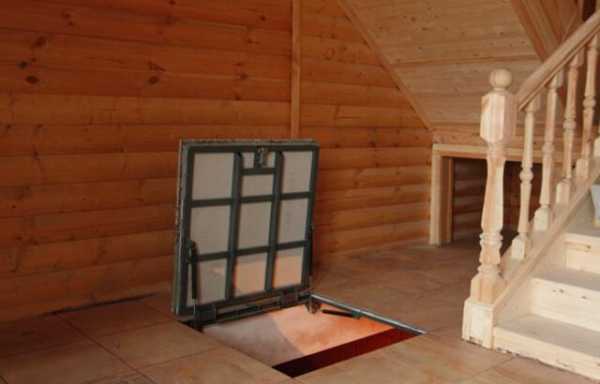

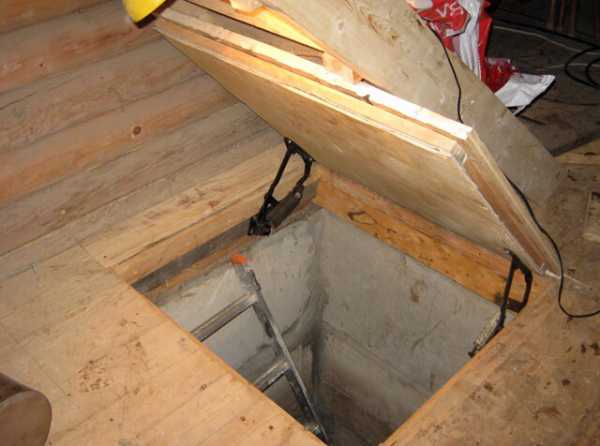

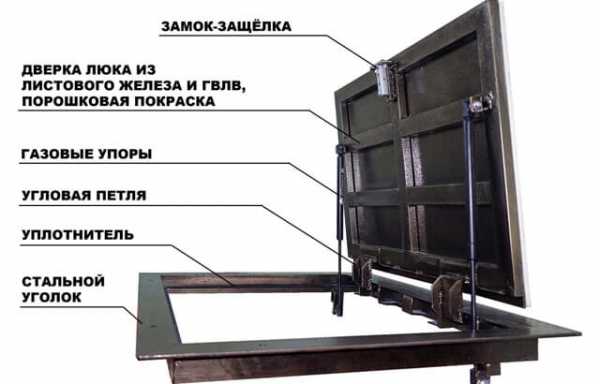

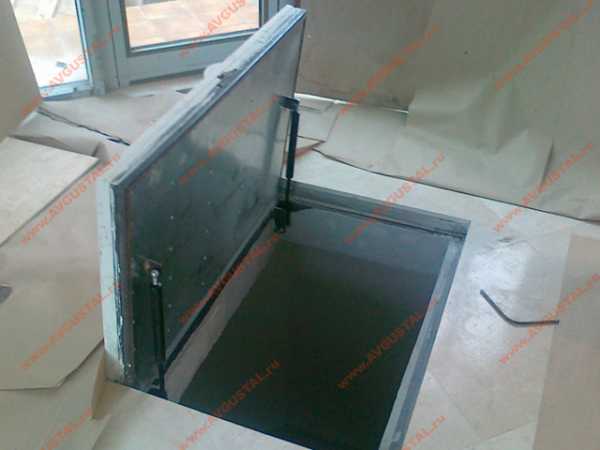

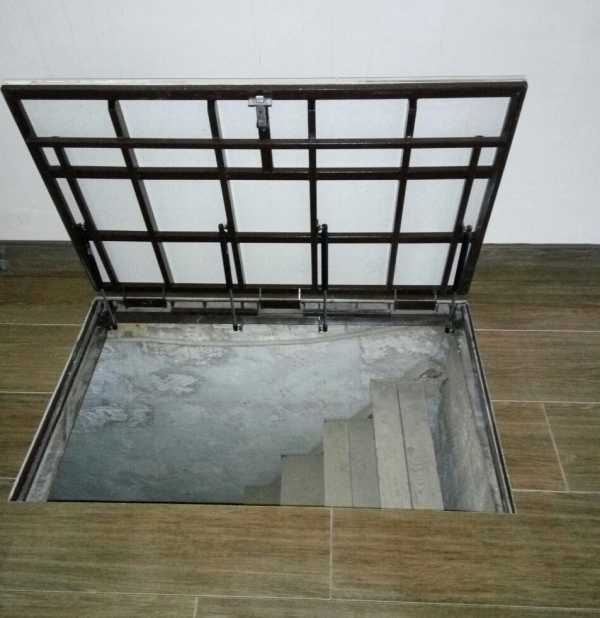

Подвальный люк на газовых амортизаторах

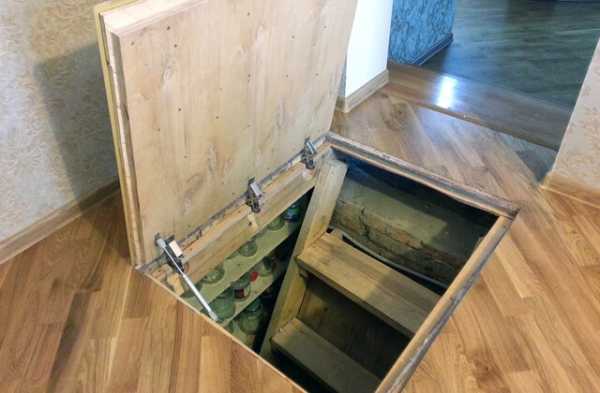

Для перекрытия входа в подвальное помещение можно сделать люк в деревянном полу своими руками, оборудованный газовыми амортизаторами.

Подобные люки имеют ряд особенностей:

1. Металлические конструкции таких изделий обязательно покрывают порошковой краской для защиты от коррозии.
2. При монтаже каркаса конструкции применяют аргонно-дуговую сварку.
3. Обшить контур крышки можно любым материалом, по толщине не превышающие 20 мм. В частности, допустимо использование керамической плитки, паркета, дерева, искусственного или натурального камня.

При организации входа в подвал, стоит обращать особое внимание на то, как сделать люк в полу незаметным, чтобы он не выступал над покрытием и не выделялся на общем фоне.

Чтобы открывать напольные люки подобной конструкции, необходимо приложить лишь небольшое усилие для поднятия крышки за ручку на небольшую высоту. Всю остальную работу проделывают газовые пружины.

Благодаря газовым амортизаторам люк в подполье в деревянном полу плавно и свободно открывается и закрывается, при этом никаких рывков не наблюдается. А если расчет нагрузки на газовый амортизатор проведен абсолютно правильно, то поднять крышку становится очень легко.

Особая конструкция петель с газовыми амортизаторами позволяет оборудовать даже очень большие и тяжелые люки, без потери их основных свойств – надежности и прочности. При этом для открытия дверца на 90^о достаточно одного движения.

Не стоит забывать, что напольные люки в подвал под ламинат нуждаются в резиновых прокладках, расположенных по периметру люка. При наличии уплотнения люк с газовыми амортизаторами предотвратит попадание в подвал посторонних запахов, влаги, а также не допустит появление сквозняков.

Сооружение люка под облицовку плиткой

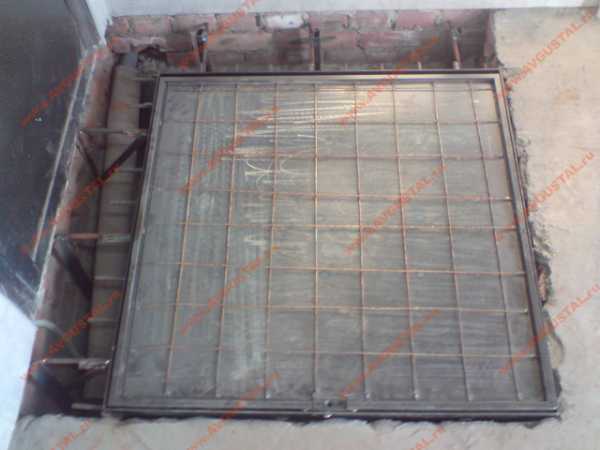

Люк в полу под плитку имеет ряд отличий в монтаже по сравнению с прочими видами подобных конструкций. Кроме того, такие изделия несколько дороже.

Особенности люков под облицовку плиткой:

1. В качестве каркаса под плитку используется металлическое корыто.
2. Открывать люк до полной настройки подъемного механизма и завершения монтажа напольного покрытия – запрещено.

Последовательность действий для изготовления люка выглядит так:

• Подъемные петли отсоединяют от крышки.
• Размечают места соединения для закрепления люка. Для этого крышку осторожно помещают в проем и регулируют уровень плоскостей.
• Верхняя грань люка должна быть вровень с плиткой напольного покрытия.
• Отсоединив подъемный механизм, можно уложить крышку в проем на плоский ремень и залить корыто бетонным раствором.
• Достать корыто из проема можно по достижении 90 % крепости раствора. После этого все излишки бетона с рамы и внешней части корыта удаляют.
• Теперь можно прикрепить подъемный механизм.
• Керамическая плитка укладывается на бетонный раствор.
• Следует проконтролировать, чтобы между стеной и рамой напольного люка не было никаких зазоров. При наличии таковых, их необходимо заполнить герметиком или монтажной пеной.
• На последнем этапе на раму для плотного прилегания крышки следует наклеить уплотняющую резинку.

Таким образом, все работы по обустройству подвальных люков можно произвести самостоятельно, если следовать инструкциям, проиллюстрированным фото и видео материалами. В частности, тогда вы точно будете знать, как сделать напольный люк своими руками, не допустив ошибок.

polspec.com

Напольные люки: размеры, способы изготовления, материалы, установка. Люк невидимка: люк под плитку, люк под ламинат.. Ставим напольный люк самостоятельно. В статье рассказывается о разновидностях напольных люков и подборе их под материал покрытия

Во многих домах предусмотрен подпол. Открытым его не оставишь, лучше всего прикрыть крышкой. Для более эстетичного вида можно приобрести готовый люк в строительном магазине или изготовить его своими руками. О том как это сделать расскажем в данной статье.

Напольные люки, что это такое

Часто в домах вход в подвал располагают из комнат. Отверстие в полу смотрится не эстетично и небезопасно для жильцов. Поэтому лучше всего закрыть вход напольным люком. Это прочная конструкция изготавливается обычно из стали и устанавливается заподлицо с полом. Причем его можно снаружи отделать тем же материалом, что и пол в комнате.

К преимуществам данной конструкции можно отнести:

• прочность;
• специальные фиксаторы надежно удерживают люк в открытом состоянии;
• наличие амортизаторов в конструкции облегчает открывание;
• уплотнители делают крышку герметичной и препятствуют проникновению пыли и грязи;
• замок позволит закрыть крышку и предотвратить несанкционированный доступ в подпол;
• конструкция несмотря на кажущуюся массивность довольна легкая;
• приемлемая цена.

Данный вариант закрытия подвала удобен и не испортит внешний вид помещения.

Напольные люки размеры

Люки напольные могу быть стандартных и нестандартных размеров. К стандартным можно отнести модели с диапазоном ширины от 60 до 100 см, а длины от 30 до 200 см. Приобретая готовое изделие достаточно прийти в строительный магазин и выбрать наиболее подходящий размер из представленных. Нестандартный люк можно заказать у производителя. Причем на дом могут приехать замерщики, которые подскажут оптимальный для вас размер изделия и его лучшее местоположение. Такое изделие может обойтись дороже, зато его изготовят с учетом напольного материала.

Способы изготовления напольных люков

В зависимости от внешнего вида и способа открывания люки изготавливаются с газовыми амортизаторами и без них. Амортизаторы дают возможность с легкостью открыть дверцу и удерживать ее в данном положении. Это достаточно удобно в использовании. Кроме того крышка люка может просто выниматься из пола. Такую конструкцию обычно делают под керамическую плитку. Здесь потребуется приложить усилия для открытия подпола.

Материалы для изготовления напольных люков

Материалами для изготовления подобных изделий чаще всего служит металл ( сталь, алюминий). Сейчас популярно делать внешнюю отделку под покрытие пола. Поэтому к этому списку можно смело добавить и напольные покрытия ( линолеум, ковролин, ламинат и др.). Также можно изготовить и деревянный люк. Как видите ассортимент большой и позволит подобрать оптимальный вариант для каждого конкретного случая.

Варианты напольных люков

Казалось бы, что может быть проще такого устройства как напольный люк. Но и здесь есть свои нюансы. Они могут снабжаться различными механизмами.

В основном люки подразделяются по виду открывания крышки на:

• распашные – вынимные – оснащены съемной крышкой, а по внешней стороне рамы идет резиновый уплотнитель, изготавливаются чаще всего из алюминия;
• распашные – нажимные на петлях – крышка крепится к раме петлями, для открытия ее необходимо нажать на сам люк;
• распашные – заполняемые – в крышке имеется углубление заполняемое бетоном для утяжеления, в механизме открывания у такого люка могут предусматриваться как петли, так и амортизаторы;
• распашные с рифленой крышкой – он не предназначен для внешней отделки, поверхность его противоскользящая, а откраивается специальным ключом.

Теперь вы знаете какими могут быть люки и выберите для себя более оптимальный вариант.

Люки напольные с амортизаторами

Для более удобного открывания и удержания крышки используются амортизаторы. Чаще всего это газовые разновидности. Применяются они с металлическими люками, которые имеют большую массу. Преимуществом использования амортизаторов является установка вакуумного подъемника вместо ручки. Так люк станет невидимым на полу.

Напольные люки в подвал

В большинстве случаев вход в подвал в виде отверстия в полу выглядит не эстетично. И большинство хозяев мечтают закрыть его крышкой. Сейчас с этим нет проблем множество фирм занимаются их изготовлением. Можно сделать его на заказ, но это будет в разы дороже. Поэтому не стоит ломать голову. Сейчас рассмотрим основные варианты предлагаемые потребителю.
Алюминиевый REVIZOR LIFT для влажных помещений. Производители учли легкое открывание и снабдили люк газлифтами и петлями. Размеры таких изделий начинаются с 60×60 см, максимальная ширина составит 150 см. Такой люк предназначен для плиточного пола, поэтому имеет усиление из арматуры сечением 8 мм. В конструкции учтены посадочное ложе для монтажа и заполняемое корыто для финальной отделки. На крышке предусмотрен уплотнитель для герметичности. Общая высота рамы составит 5.4 см. Следует учесть, что при установке люка в начальном размере в итоге получим проем 50×50 см. Готовая крышка будет весить 30 кг и открываться легко.

Усиленный СТЕЛС Термо. Данная марка представлена на рынке уже 3 года и занимается продажей недорогих моделей для домашнего использования. Он способен выдержать нагрузку в 200 кг/ кв. м. Кроме того предусмотрен уплотнитель и утепление крышки. Это особенно актуально для подвального люка, т.к. в нем довольно прохладно. Это убережет вас от теплопотерь. Собственное производство и покрасочная камера позволяют фирме держать демократичные цены на свою продукцию.

Лучше всего приобрести готовую продукцию где все рассчитано и предусмотрено инженерами.

Напольный люк невидимка

Да такие тоже бывают. Здесь нет ничего мистического. Просто крышка производится с углублением. В него потом заливают бетон и укладывают плитку, либо монтируют ламинат. Рассмотрим такие модели подробнее.

люк напольный под плитку

Многие располагают вход в погреб с кухни или прихожей. Самым оптимальным напольным покрытием для данных помещений является плитка. Значит на крышке люка оно тоже должно присутствовать. Так он будет незаметен. Можно заказать подобное изделие или сделать его самостоятельно.

Для этого вам потребуется:

• уголок стальной;
• лист стали толщиной от 3 мм;
• арматура сечением 3 – 4 мм;
• кафель и раствор.

Из инструментов понадобится:

• угловая шлифмашинка с диском по металлу;
• шуруповерт;
• рулетка;
• сварочный аппарат.

Из листа стали вырезаем кусок соответствующий по размеру крышке. По периметру привариваем уголок, сформировав борта. После этого внутри привариваем арматуру для образования ячеек. После этого из уголков делаем рамку люка и утапливаем ее в бетоне. Причем ее ширина должна совпадать с шириной крышки. При помощи петель крепим крышку люка к его раме. Теперь можно приступать к отделке. Замешиваем раствор и заливаем его в крышку. После этого укладываем плитку. Необходимо следить чтобы швы на полу и крышке совпадали для целостной картины пола. Таким образом у вас получится надежная крышка для подпола.



напольные люки под ламинат

Если в вашем доме на полу уложен ламинат, а люк сделать необходимо, оптимальным вариантом будет крышка с ламинатом. Так вы сохраните визуально целостность покрытия и сделаете вход в подпол более функциональным. Такую модель можно купить в готовом виде, а можно сделать своими руками.

Последовательность работы следующая:

• снимаем точные размеры проема в котором будет монтироваться люк, включая толщину плит перекрытия;
• делаем чертеж люка с учетом выемки под покрытие, она должна соответствовать толщине слоя стяжка – подложка – ламинат;
• свариваваем раму и крепим к ней амортизаторы;
• примеряем к проему и устраняем ненужные зазоры;
• после этого конструкцию чистим от грязи и ржавчинны, грунтуем и красим;
• после высыхания делаем стяжку, крепим подложку и уже к ней клеим ламинат.

Все это делается при закрытой крышке. После этого открываем ее и удаляем остатки раствора. После этого закрепляем подъемный механизм и уплотняем люк. Вот и все, люк готов. И главное совсем незаметен.

В данной статье рассказывается про напольные люки. Приводятся их виды. Даются советы по самостоятельному изготовлению невидимых моделей. Воспользовавшись информацией статьи, вы сможете закрыть вход в подвал надежным и теплым люком, не испортив внешний вид пола. Удачной работы.

svouimirukami.ru
