Монтаж инфракрасного теплого пола под ламинат своими руками – инструкция по монтажу своими руками

Теплый пол — это практичная, современная и эффективная система обогрева, которая набирает популярность и активно применяется в новых квартирах. Она не очень дорогая и доступна даже гражданам со средним доходом. К тому же, в отличие от водяной системы, инфракрасный теплый пол под ламинат реализуется гораздо проще, что еще один плюс.

Принцип работы

Обычные системы отопления работают по схеме прямого обмена тепла. Например, батареи получают энергию от горячей воды, которая нагревается на ближайшей котельной. Затем эта энергия передается воздуху в помещении, и таким образом тепло распространяется по комнате. То же самое происходит в случае применения электрических обогревателей, только там нагревается ТЭН.

В теплых полах, созданных на базе водяных или электрических (не инфракрасных) систем, также происходит самый простой теплообмен, только нагревается в данном случае стяжка, под которой располагается кабель или трубы. Недостаток таких систем — инертность. Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

Пленочный теплый пол под линолеумом или плиткой работает по-другому. Здесь под поверхностью (плитка, линолеум или ламинат) находятся прозрачные полиэстеры с полосами с карбоновым напылением (или пастой). Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через карбоновую пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина при этом нагреваются очень слабо. Создаваемый инфракрасный поток энергии греет поверхности, на которые попадает, и в данном случае это пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для тепла. Аналог — солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Принцип работы инфракрасных систем давно известен и успешно применяется в настенных, потолочных или навесных обогревателях. Она успешно доказала свою эффективность в течение лет. С развитием технологий научились производить укладку инфракрасного теплого пола под ламинат или другое покрытие. Это стало возможно за счет разработки пленочных обогревателей с карбоновым напылением.

Преимущества

Есть ряд плюсов, свойственных данным системам:

1. Толщина пленки — 0.5 мм. Это позволяет спрятать ее под любое покрытие, даже тонкий линолеум. Это же преимущество позволяет реализовать пленочный теплый пол своими руками, так как трудоемкие работы по заливке и стяжке исключены. Также это решение не предполагает поднятие уровня пола на сантиметры, что часто становится причиной использования такой системы в квартирах с низкими потолками.
2. Равномерность нагрева пола и стабильная температура. Если нагревательные элементы расположены под ламинатом, который очень чувствителен к перепадам температур, то в случае с электрическими (не инфракрасными) или водяными системами возникает вероятность его порчи из-за поломки терморегулятора. При нагреве свыше 40 градусов возможно его вспучивание или расхождение швов. При применении пленочных систем нагрев свыше 40 градусов невозможен даже с неисправным терморегулятором, поэтому ламинат или линолеум, плитка не пострадают.
3. В многоэтажных домах использование классических систем теплого пола порой невозможно из-за необходимости производить заливку, что чревато утяжелением конструкции. Единственный возможный вариант — применение пленочных инфракрасных систем.
4. Гибкость — систему можно реализовать во всех помещениях, даже с высокой влажностью. Можно установить инфракрасный теплый пол под плитку, ламинат, линолеум, паркетную доску. То есть, систему можно реализовать даже в ванной комнате или санузле, но так как в этих помещениях повышенный уровень влажности, и на пол всегда попадает вода, то здесь обязательно заземление или наличие устройства защитного отключения в электрической цепи.
5. Передача энергии начинается почти мгновенно при включении питания. Это позволяет быстро довести температуру в помещении до комфортной. Такая система прекрасно работает с модной технологией «умный дом», поддается программированию. То есть можно задать точное время включения и отключения обогрева или указать требуемую температуру — она будет поддерживаться все время в помещении.
6. В отличие от обычных электрических или водяных радиаторов, инфракрасный теплый пол под линолеумом не сжигает кислород и не сушит воздух, что особенно приятно людям, страдающим хроническими респираторными заболеваниями.
7. Отсутствие вихревых потоков. Обычные радиаторы на стенах затягивают холодный воздух снизу и выпускают горячий сверху, тот движется к верхней части комнаты, охлаждается и садится. В результате создаются мощные потоки, гоняющие пыль по помещению. Инфракрасный пол нагревается равномерно и несильно, что исключает точечные завихрения.

Ну и последний плюс — это цена. Монтаж пленочного теплого пола под линолеум обойдется гораздо дешевле, чем реализация сложного водяного охлаждения пола. Речь идет о стоимости монтажа, а не самой пленки. Впрочем, в зависимости от производителя, сама пленка может оказаться дешевле «устаревших» систем устройства теплого пола.

Установка

Разные строительные бригады предлагают установку инфракрасного теплого пола — данная услуга распространена. Но справиться с монтажом можно и самостоятельно, обладая хотя бы минимальными знаниями в области ремонта и краткой инструкцией о том, как установить инфракрасный теплый пол. Если все выполнять правильно, то проработает такая установка дольше гарантированного производителем срока.

Выравнивание

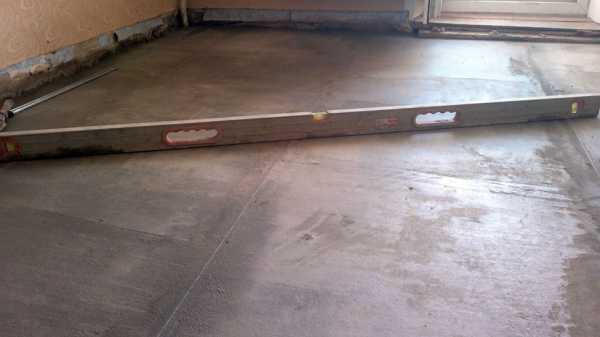

Самый первый этап — выравнивание пола. Естественно, старое покрытие необходимо полностью убрать, поверхность вымыть и удалить пыль. Если остаются мелкие ямки в самой плите перекрытия (они могут образовываться еще на этапе строительства дома), то их можно просто засыпать песком.

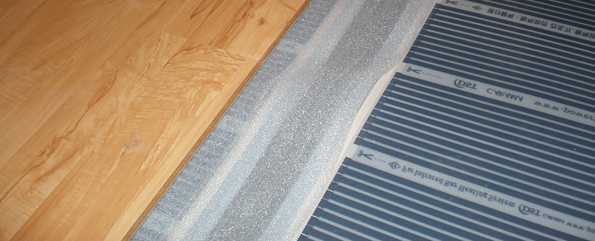

Если пол ровный, то прямо на него необходимо постелить специальный материал для отражения теплового излучения. Подложка под пленочный теплый пол недорогая и ее стелят по всей площади — вплотную к стенам. Во избежание сдвига данный материал к полу можно прикрепить двусторонним скотчем — достаточно приклеить его по периметру. Наличие теплоотражающей поверхности повышает эффективность работы теплого пола и существенно снижает теплопотери через дно. Если пол имел ямки, то данный материал их полностью перекроет.

Размещение термопленки

Перед размещением самой пленки, нужно распланировать ее положение в помещении и составить приблизительную схему подключения пленочного теплого пола. Для этого нужно заранее знать будущее расположение мебели в помещении, так как инфракрасные элементы не должны находиться под шкафом или диваном. Если четкого плана нет, то пленку желательно расположить на расстоянии 60–70 см от стен.

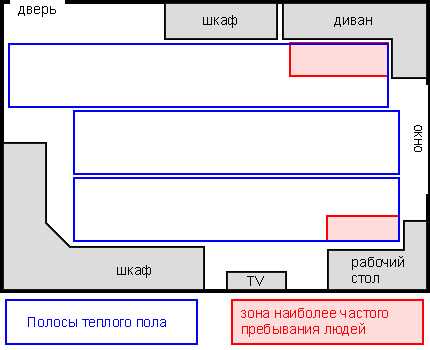

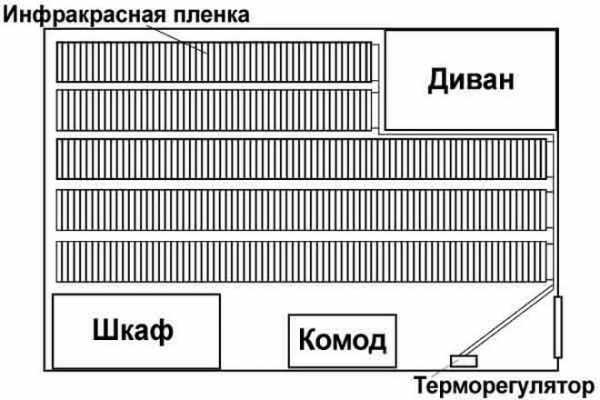

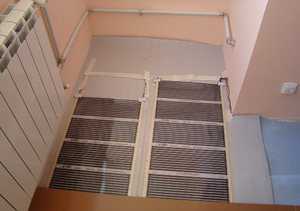

В жилых помещениях часто используется стандартная схема расположения термопленки: несколько полос по центру комнаты вдоль длинной стороны. Когда с расположением определились, полосы пленки необходимо разрезать на части нужного размера и уложить их на пол медной пленкой вниз или вверх (зависит от того, как указано в инструкции). Причем, расположить их следует так, чтобы подводка находилась с одной стороны.

Расстояние полос друг от друга индивидуально. Один производитель допускает размещать их встык (чаще всего), другой рекомендует оставлять пространство в 3–4 см между полосами. Но никогда и никто не допускает размещение полос внахлест — это чревато их перегревом и выходом из строя.

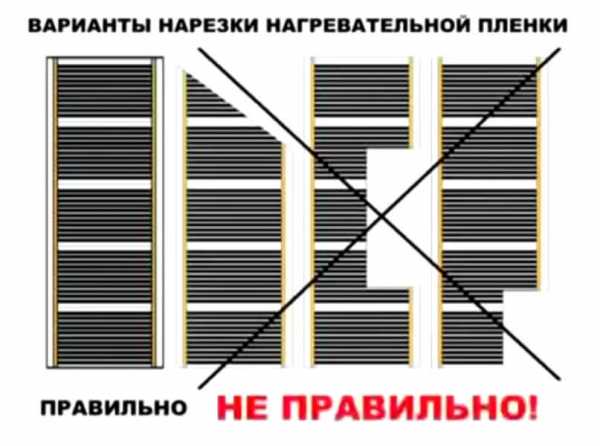

Если расстояние между двумя-тремя полосами будет выше допустимого, то это приведет к неравномерному прогреву пола — на нем будут менее и более теплые участки с разницей в 2–3 градуса, хотя заметить их непросто.

Изоляция

В комплекте к термопленке обычно идет специальная изоляционная лента со специальными зажимами, с помощью которых осуществляется подключение пола к сети. Также входят и кабели, термодатчик и терморегулятор (не всегда). Кабели обычно имеют сечение, рассчитанное на пропуск тока заданной мощности.

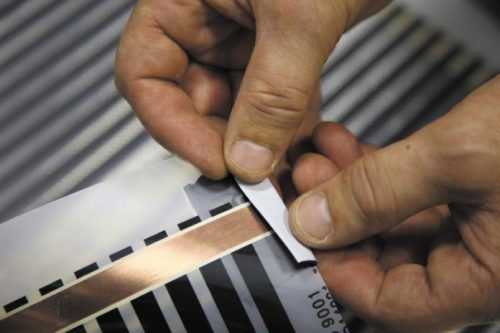

С помощью битумной пленки закрывают места разреза шины. В первую очередь они наклеиваются на участки стороны, к которой не подводятся провода. Проще говоря, ею закрывают «открытые» контакты. Наклеить пленку нужно качественно, то есть без воздушного пузыря. При первой подаче напряжения пленка нагревается, слегка плавится и принимает форму защищаемого соединения.

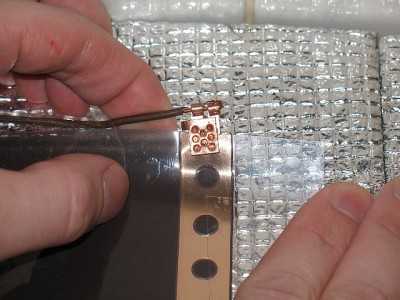

На обратной стороне полосы находятся незакрытый контакт. На каждый из них крепится клипса — она идет в комплекте. Установить ее нужно с помощью пассатижей таким образом, чтобы специальные шипы пробили пленку и достигли самой шины. К клипсам крепятся зачищенные концы кабеля в соответствии с инструкцией (там четко обозначено, куда подключается фаза, ноль, земля), открытый контакт закрывается битумными пленками. Полосы теплого пола подключают друг к другу последовательно, чтобы при подаче напряжении они работали одновременно. Также их желательно скрепить между собой с помощью скотча, чтобы исключить их перемещение под линолеумом или ламинатом, плиткой.

Подключение

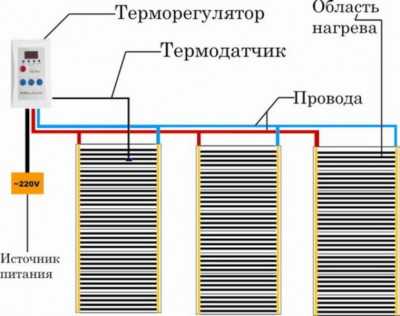

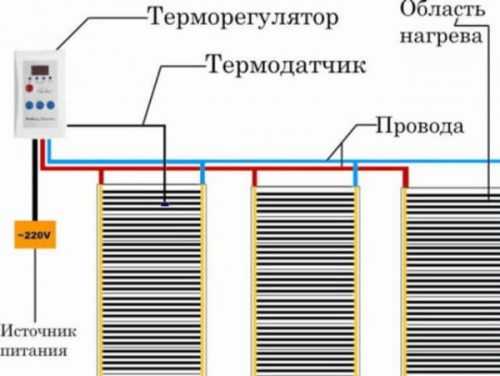

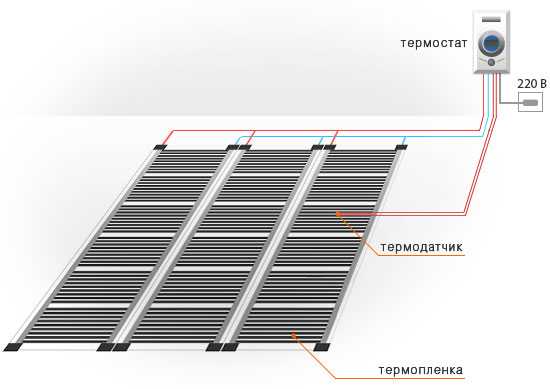

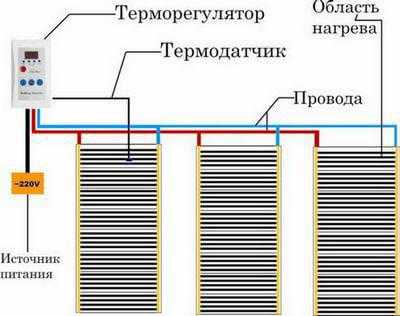

Концы кабелей подводятся к терморегулятору, который стоит закрепить на стене. В комплекте его может и не быть, иногда регулятор нужно покупать отдельно. Кроме «фазы» и «нуля» также к терморегулятору нужно подвести кабель датчика контроля температуры. Сам датчик укладывается под черные полосы пленки — он замеряет на них температуру, что позволяет системе точно контролировать нагрев. Так как датчик имеет какой-то объем, то он может создать выпуклость на полу. Чтобы пол был ровным, в теплоизоляционном материале под него вырезают небольшое отверстие.

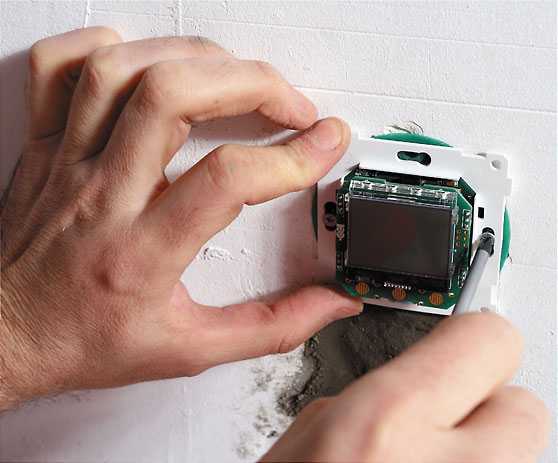

Терморегулятор устанавливается на стене — в месте, к которому жильцы имеют свободный доступ. К нему подводятся кабели: фаза, ноль, заземление, от датчика контроля температуры. Подключение осуществляется согласно инструкции выбранного терморегулятора или самого теплого пола, но там интуитивно все понятно человеку, у которого хотя бы есть опыт установки и подключения обычных розеток. Если пленочный теплый пол под ковролин, ламинат или плитку устроен из нескольких элементов, то скручивать провода от них нельзя — для этого существуют сертифицированные клеммные соединения.

Перед тем, как подключить инфракрасный теплый пол к домашней проводке, необходимо знать, на какую нагрузку она рассчитана. Чаще всего, если мощность пола превышает 2.5 кВт, то провод от регулятора ведут в щиток — к отдельному автомату. Было бы глупо «вешать» на домашнюю проводку столь мощную систему. Когда все подключено, систему тестируют. Если все работает нормально, то можно приступать к следующему шагу.

Укладка гидроизоляции и ламината

Для защиты элементов пола от попадания воды, на него кладут гидроизоляционную пленку. Она без рельефа и очень тонкая, поэтому не влияет на эффективность работы установки и свободно пропускает инфракрасное излучение. Слой гидроизоляции накладывается не по всей  площади пола, а на сами пленки с выступами по краям. Ну, а далее следует укладка ламината, плитки, линолеума или паркетной доски. Именно так осуществляется монтаж пленочного теплого пола своими руками. То есть, здесь все интуитивно понятно даже самому неопытному мастеру.

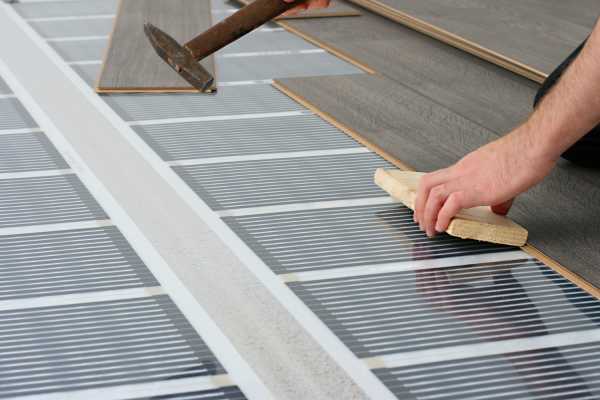

Что касается укладки напольного покрытия, то здесь используются стандартные схемы.

Эксплуатация

После того, как пленочный инфракрасный теплый пол под ламинат установлен, необходимо сохранить план его размещения в помещении с указанием отступов от стен. Это позволит произвести перестановку в комнате правильно, баз «заездов» элементов мебели на участки с инфракрасными полосами. Если потребуется установить какие-либо элементы на пол с креплением к перекрытию, то схема расположения греющих элементов также придется кстати.

Когда подключение инфракрасного теплого пола завершено, а поверх него уложено напольное покрытие, включать установку сразу на полную мощность не рекомендуется. Линолеум или ламинат должны «адаптироваться», поэтому для начала желательно задавать температуру 15–20 градусов, ежедневно прибавляя по 3–4 градуса. Если на полу уложена плитка, то клей (или раствор), на который она фиксируется, должен сначала высохнуть при естественной температуре. Да и медленная прибавка температуры позволит понять всю эффективность работы пленочного теплого пола под плиткой или ламинатом и определить оптимальное значение.

Производители

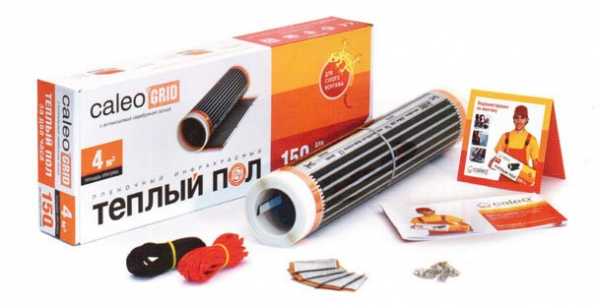

Говоря о том, какой пленочный теплый пол лучше, можно привести в пример разных производителей, предлагающих эффективные решения. Сегодня самыми популярными производителями являются Daewoo, Caleo, Heat Plus

Лучшим брендом считается Caleo — это южнокорейская компания, предлагающая классные современные решения в виде инфракрасного теплого пола под ламинат, паркетную доску, плитку. Пленки «Калео» надежные и долговечные, очень тонкие, при правильной установке прослужат десяток лет, единственный недостаток — хрупкость изделия. Толщина пленки всего 0.42 мм, поэтому при укладке инфракрасного теплого пола под ламинат или линолеум необходимо производить очень аккуратно, иначе можно просто повредить пленку.

Heat Plus — популярный бренд, выпускающий пленки премиум-класса. Если потребуется монтаж инфракрасного теплого пола своими руками под плитку, то с высокой вероятностью придется выбирать пленки данного производителя, а именно — модель «Сильвер». Она отличается высоким температурным порогом плавления, что делает ее безопасной и эффективной при использовании совместно с керамической плиткой.

Заключение

Монтаж инфракрасного теплого пола под плитку, линолеум или ламинат — популярная услуга ремонтных бригад. В современных квартирах данная система обогрева используется очень часто, что говорит о ее эффективности и надежности. К тому же, разные производители дают гарантии на свои системы — от 10 лет и выше.

Видео по теме

profazu.ru

Инфракрасный теплый пол под ламинат: монтаж своими руками

Плюсы и минусы инфракрасного теплого пола

Прежде чем принимать решение о монтаже теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах.

К достоинствам материала относят:

• Пленка располагается только в тех местах, которые подлежат обогреву. Тратить энергию на обогрев пространства, занятого мебелью, не придется;
• Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
• ИК-пленка прекрасно выдерживает перепады температуры и может работать даже при минусовых значениях. Эта особенность позволяет использовать ее в загородных домах, не предназначенных для постоянного проживания;
• Инфракрасные теплые полы допустимо монтировать не только в квартирах, но и в административных зданиях;
• Тепловые волны, исходящие из смонтированной системы, соответствуют по своим характеристикам солнечным лучам;
• Выход из строя одного или нескольких элементов не влияет на работу всей системы;
• Проникновение тепловых волн снизу позволяет равномерно распределить тепло, создавая комфортные условия в помещении;
• ИК-системы имеют длительный срок службы.

А к недостаткам:

• Высокие расходы на электроэнергию;
• При неправильном подборе напольного покрытия, эффект от использования материала может быть существенно снижен.

Конструкция инфракрасного теплого пола

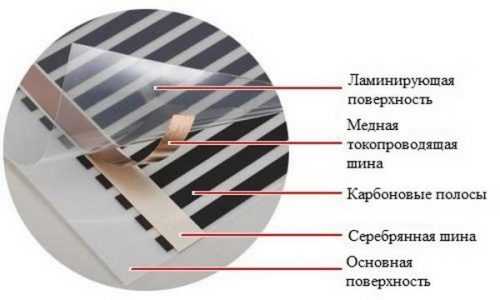

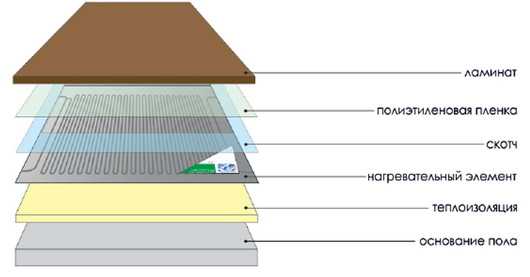

Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.

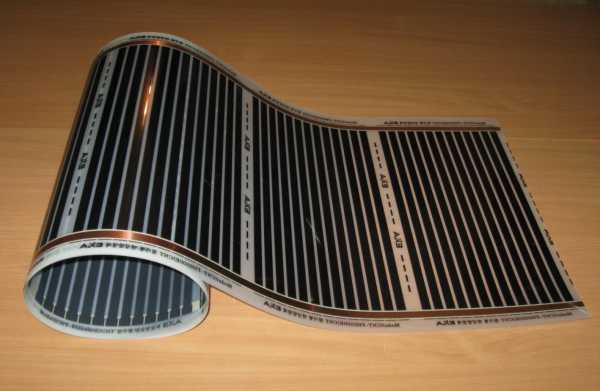

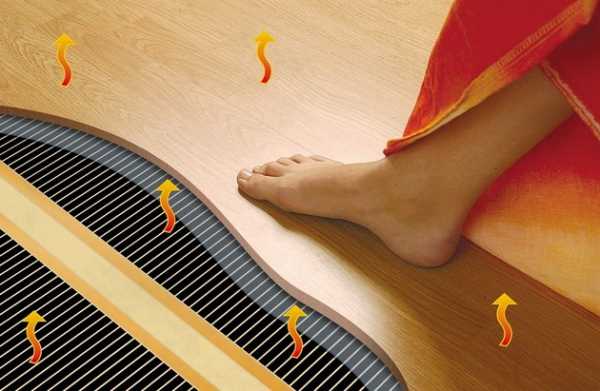

Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв.м.

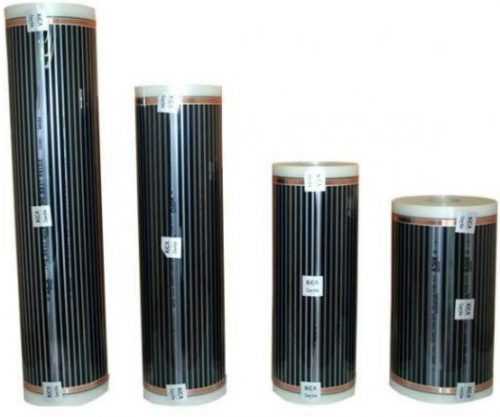

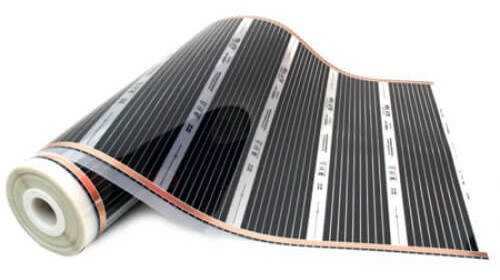

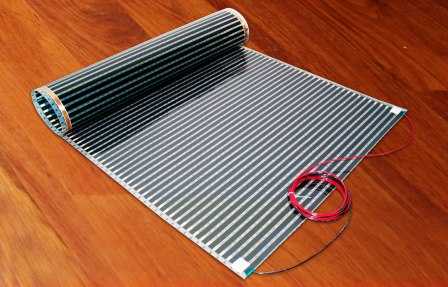

ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Устанавливать ИК-пленку для дальнейшего устройства ламинатного пола рекомендуется в следующей последовательности:

1. Готовятся необходимые материалы и инструменты.
2. Планируется расположение полос с учетом дальнейшей эксплуатации помещения.
3. Готовится основание.
4. Осуществляется сборка.
5. Производится подключение к электричеству.
6. Устанавливается прибор саморегуляции системы.

Материалы и инструменты

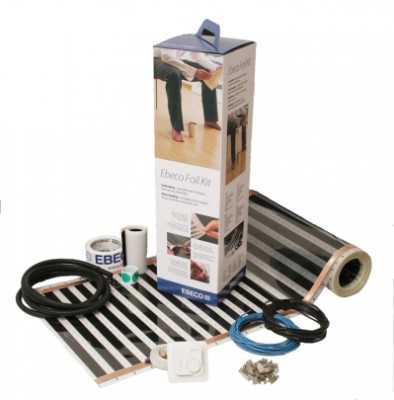

В комплект для монтажа теплого пола входят:

• ИК-пленка;
• подложка с фольгированной поверхностью;
• скотч битумный;
• скотч канцелярский;
• скотч фольгированный;
• терморегулятор;
• соединительные клеммы;
• провода;
• датчик температуры;
• пленка полиэтиленовая.

Потребуются следующие инструменты:

• нож и ножницы;
• рулетка;
• карандаш;
• плоскогубцы;
• изолента.

Планирование

До укладки материала рекомендуется нанести будущее расположение мебели на план помещения, так как под тяжелыми предметами ИК-пленка не укладывается. После того, как вы разобрались, где будет находиться крупногабаритная мебель, вычисляют необходимое количество полос ИК-пленки и их длину.

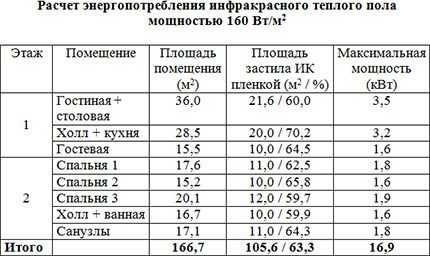

Полученные результаты станут основой для расчета электропотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящего автомата, страхующего систему. На стене выбирают подходящее место для установки терморегулятора и определяются со схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки, следует ориентироваться на отметки, по которым можно выполнять поперечный разрез — обычно они находятся на расстоянии 20 см друг от друга.

Располагать полосы лучше по самой длинной стороне комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен в 200 – 300 мм, а расстояние между соседними полосами не должно быть менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки выполняется с учетом требований для устройства ламинатного покрытия, а, значит, не допускаются перепады более 2-3 мм.

Перед монтажом пленки требуется выполнить следующие действия:

1. Выровненное основание очищается от мелких фракций и мусора;

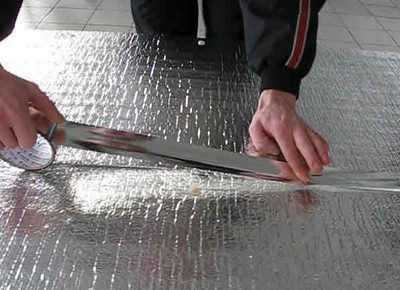

2. Основание застилается фольгированной подложкой. Верхний слой данного материала служит отражающей поверхностью, которая не позволяет уходить теплу в плиту перекрытия;

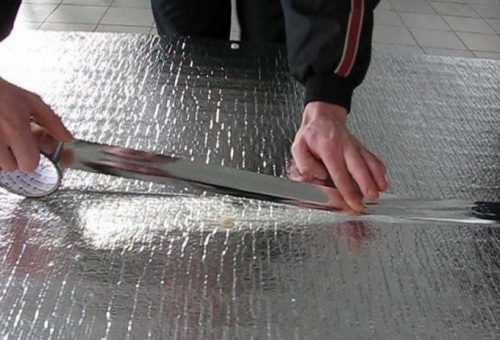

3. Стелить подложку необходимо встык. Отдельные полосы подложки соединяют клейкой лентой в единое полотно.

Монтаж

Монтаж инфракрасного теплого пола под ламинат выполняется по следующей технологии:

• Учитывая длину провода, на стене готовят пространство для крепления терморегулятора. Проводится штробление стены под сетевой кабель и провода питания инфракрасного пола. После проведения работ по установке прибора и монтажа проводки, штробы в стене заделываются гипсовым раствором;

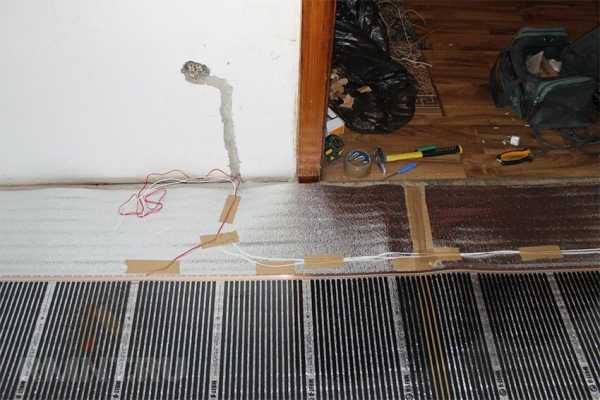

• ИК-материал нарезается по размеру и укладывается в соответствии с разметкой;

• Открытые контакты, не используемые для монтажа, необходимо изолировать при помощи битумного скотча;

• Класть пленку требуется медной полосой к основанию. Чтобы при выполнении работ и эксплуатации не происходило смещение полос, их закрепляют клейкой лентой;

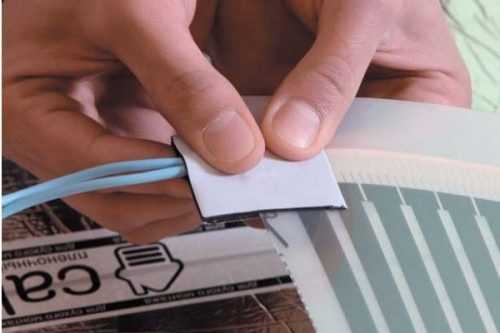

• В технологические разрезы на токопроводящей полосе вводят специальные клеммы одной стороной, к другой подводят провода и обжимают крепление плоскогубцами. Каждое соединение тщательно изолируется с помощью битумного скотча, который, при подаче электроэнергии, размягчается и плотно охватывает узел, образуя герметичную защиту;

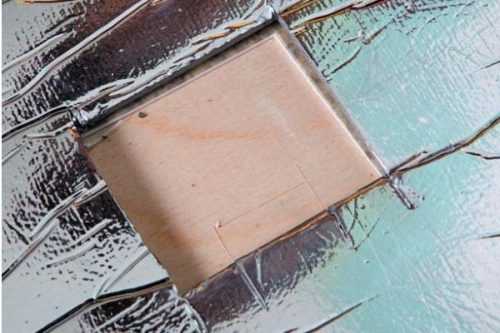

• Для установки датчика температуры в фольгированном основании устраивается небольшое углубление под сам прибор и кабель. Датчик и подводящий провод закрепляется на подложке скотчем таким образом, чтобы верхняя часть прибора попадала на карбоновую полосу;

• Чтобы при укладке ламелей не возникало проблем из-за неровного основания, все места соединений утапливаются в подложку, для чего делают небольшие углубления для клемм и проводов;

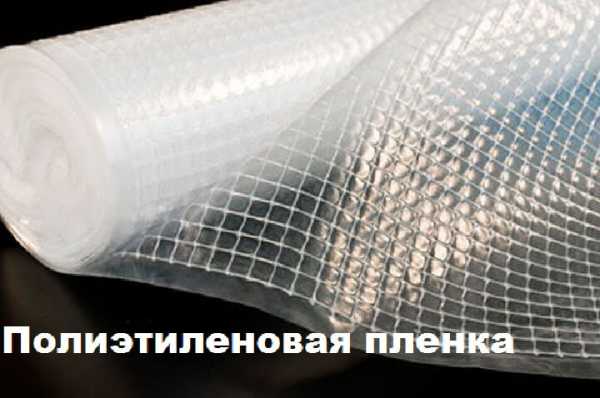

• Перед укладкой ламината поверхность теплого пола закрывается полиэтиленовой пленкой для обеспечения гидрозащиты. Отдельные полосы крепятся между собой скотчем, образуя единый ковер.

Подключение к сети

Подключение к электроэнергии происходит через УЗО, прямое включение инфракрасной пленки к напряжению 220V запрещено. Для сбора отдельных полос пленки в сеть используют специальные клеммы, под которые предусмотрены места крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать с помощью битумного скотча.

Подключение производится согласно схеме, которая идет в комплекте.

Подключение терморегулятора

Установленная система самостоятельно регулируется на основании сигналов, передаваемых терморегулятором, который, в свою очередь, получает информацию от датчика, контролирующего значение температуры.

Для подключения этого прибора производители предусмотрели специальный провод. Изменять длину этого провода не рекомендуется, так как нарушается достоверность передаваемого сигнала.

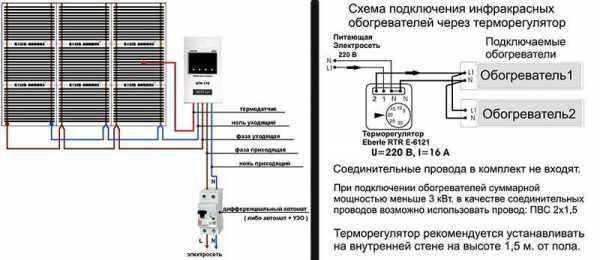

Схема подключения индивидуальна для каждого типа изделия, поэтому при сборе системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки над ИК теплым полом

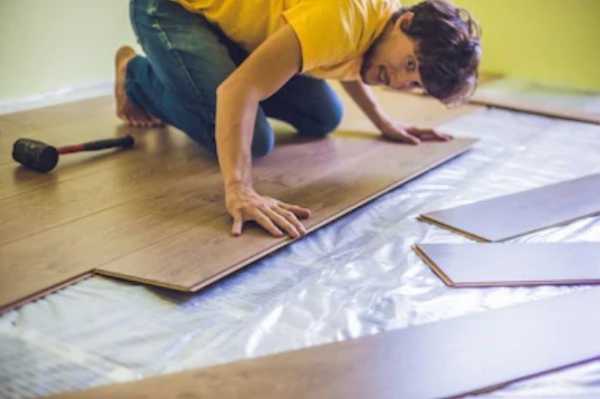

Укладка ламината на инфракрасный теплый пол происходит в обычном порядке, но во избежание возможных побочных эффектов, рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие по характеристикам ламели быстро изнашиваются, становятся причиной разрыва нагревающейся пленки, а также, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось полностью все переделывать, при выборе ламината следует придерживаться следующей инструкции:

1. Начинают выбор с типа замкового соединения. Монтаж ламелей должен производиться исключительно за счет фиксации в распор, без использования клеевых составов. В противном случае, при периодическом нагревании и остывании основания, будет происходить разрыв стыков.
2. Задача полового покрытия – пропускать тепловые волны в дом, а поэтому, при выборе конкретного типа ламината, рекомендуется подбирать доски с минимальным коэффициентом теплового сопротивления. Соответствующая маркировка наносится на упаковке готовой продукции. Рекомендованные параметры: не более 0,1 кв.м. х °K/Вт.
3. Толщина доски также имеет значение. На чрезмерно тонких досках, при изменениях температурного режима, будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм.
4. Следует помнить, что для производства ламинатных досок используют клеевые составы, в которые входит формальдегид. Это вещество при температурах свыше 27°С начинает испаряться, поэтому при выборе покрытия нужно внимательно изучать характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагреве.
5. На прочность полового покрытия влияет его способность сопротивляться поверхностному износу. По этому признаку, для укладки инфракрасного теплого пола под ламинат, рекомендуют применять доски с классом стойкости к износу не менее 3.
6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается применение не только деревянных ламинатных изделий, но и выполненных из винила, что существенно расширяет список доступных для выбора вариантов.

Следуя приведенным выше советам, можно легко найти и купить ламинат под инфракрасный теплый пол. Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые наносятся на упаковочный материал (см. фото ниже).

Видео по теме

domzastroika.ru

Технология монтажа под ламинат теплого инфракрасного пола

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

• обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
• отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
• сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.

В каких местах лучше всего использовать систему

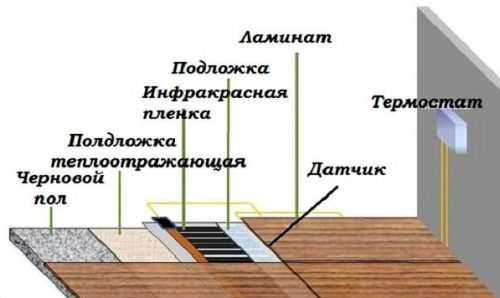

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

• электрическая проводка;
• непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
• датчики температуры;
• зажимы для крепления;
• регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
• изоляция.

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

• нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
• допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
• нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.Схема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

• непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
• электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
• терморегулятор;
• специальная пленка с теплоотражающим эффектом;
• битумная изоляция;
• контактные зажимы;
• двусторонний скотч;
• подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.Все что нужно, для подключения теплого полаЛист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

• стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
• при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
• важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
• производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.Выравнивание полаМонтаж термостатаУкладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

• все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
• монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;

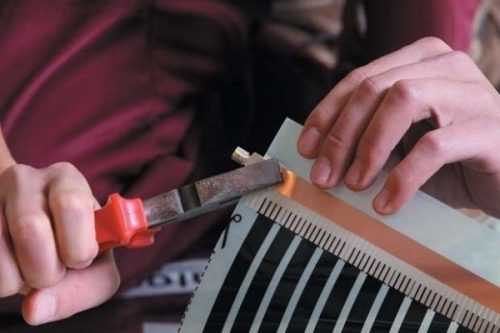

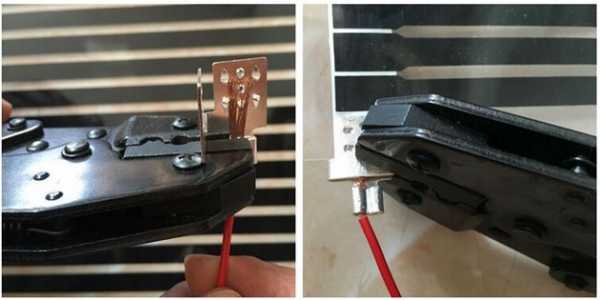

• на шину из меди зажимаются контакты обычными плоскогубцами;
• в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
• все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;

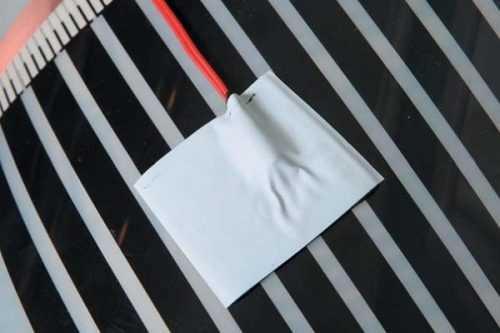

• выполняется установка датчика температуры, причем он фиксируется также изоляцией;
• в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.Крепление инфракрасной пленкиКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.На инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

• поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
• непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
• все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
• укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола.Укладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

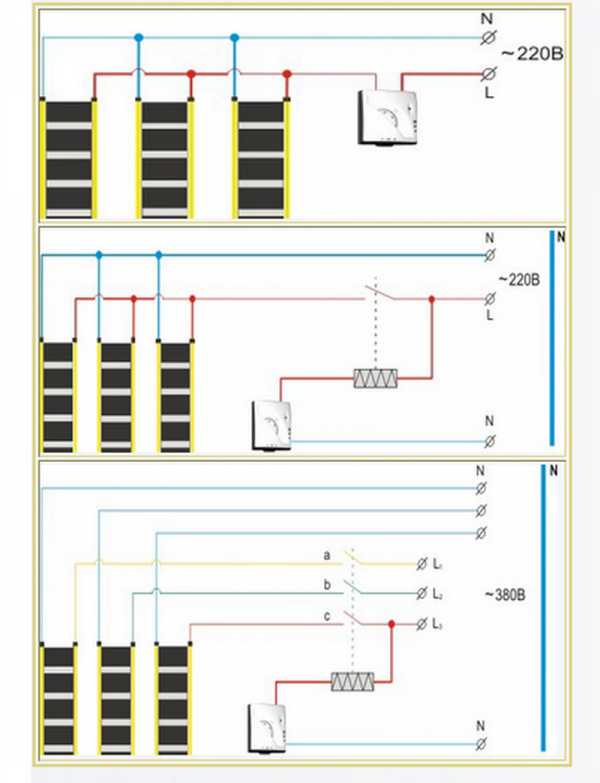

Схемы подключения

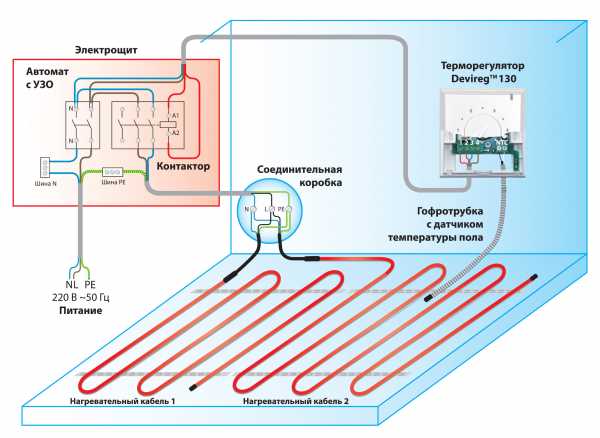

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

• одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
• двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

• перед работой основание пола не очищается от мусора и пыли;
• имеются значительные перепады и неровности;
• отсутствие теплоотражающего материала;
• разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
• во время укладки медная полоска располагается вверху, а не внизу;
• установка терморегулятора в труднодоступном месте;
• плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

www.climatechange.ru

Как произвести укладку пленки инфракрасного теплого пола под ламинат

Ламинат может устраиваться на любой вариант теплого пола. Но для достижения наивысшей эффективности системы отопления, необходимо выбирать самый востребованный и оптимальный. Именно здесь лидирующие позиции занимает инфракрасный теплый пол. В таком случае прогрев основания пола выполняется равномерно, да и сам монтаж можно выполнить очень быстро и качественно собственными силами. Выбор падает в большинстве случаев именно на пленочные полы, так как они не оказывают никакого негативного воздействия на состояние здоровья человека. Стоит отметить, что здесь необходимо лишь знать о том, как правильно и по инструкции выполнить монтаж инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим настилом на нее ламината следует запастись материалами и оборудованием, которое позволит произвести укладку всего «пирога» качественно и быстро.

Непосредственно для инфракрасного теплого пола лучше всего приобрести целый комплект всех составляющих, где будет все до самой мелочи. В него входят сама нагревательная пленка, специальный скотч, имеющий битумную основу, клипсы для соединения элементов, терморегуляторы в необходимо количестве и термодатчики. Согласно инструкции, все это разрезается, делиться, соединяется между собой. Главное смотреть на последовательные пункты и не отклоняться от технологии монтажа ик полов под ламинат.

Под нагревательные элементы следует произвести настил теплоизоляционного материала. Также пригодиться в работе и полиэтиленовая пленка, выполняющая роль гидроизоляции. В зависимости от объема проводимых работ и условий эксплуатации ик теплого пола под ламинат, могут быть использованы и контакторы.

Что касается инструментов, то набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т.д. Также может использоваться и специализированный инструмент, предназначенный например, для зажима контактов инфракрасного пленочного пола под ламинат.

Ограничения температуры

Любое напольное покрытие способно выдержать лишь определенные температурные максимумы. Для классического ламината приемлемой будет температура в 25-26 градусов. Это связано с тем, что максимальные пределы равны 27 градусам. Из этого выходит, что предъявляются определенные требования для терморегулятора, выставляющего температура в зависимости от температурного датчика. При этом сам датчик располагается не на поверхности в помещении, а под напольным покрытием. Так что должны быть выставлены определенные ограничения на терморегуляторе, согласно прилагаемой таблицы.

Могут быть помещения с плохой теплоизоляцией. Достичь комфортной температуры не всегда получится. Но есть свои требования к нему. Для промежуточных этажей в здании без устроенного теплоизолятора, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия по отношению к уровню температуры воздуха в помещении не должна быть более чем на 6 градусов.

Это все говорит о том, что при необходимости достичь комфортной температуры в помещении для промежуточного этажа (между отапливаемыми) и без устройства слоя теплоизоляции, достаточно будет мощности нагревателя 80-100 Вт на каждый метр квадратный, чтобы в итоге получить 26 градусов температуру напольного покрытия.

Может использовать теплоизолятор толщиной в 20 мм. В таком случае разбежка температуры воздуха и покрытия может доходить до 8 градусов. Это вызывает дополнительное сокращение затрат на обогрев воздуха внутри комнаты.

Составление плана

Предварительно до монтажа пленочного пола под ламинат, следует составить на листе бумаги схему, по которой будет производиться укладка нагревательных элементов. Если инфракрасный теплый пол используется в качестве основного источника тепла в помещении, то пленка должна покрывать основание пола в пределах от 65 до 85 процентов от общей площади. Сюда не должны входить участки со встраиваемой мебелью, громоздкими предметами, так как тепло не будет прогревать воздух, а будет возвращаться обратно. Это приведет к перегреву отдельного участка пленочного инфракрасного теплого пола под ламинат.

ИК пол под ламинат может использоваться и в качестве дополнительного (комфортного) источника тепла. Тогда будет достаточно, чтобы он покрывал порядка 40% всей площади комнаты. Между нагревательными элементами и стеной в помещении должен делаться отступ в пределах от 10 до 30 см. Но нельзя допускать зазора между уложенными полосами нагрева более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана стоит учитывать тот фактор, что пленка не должна ложиться друг на друга. Разрешено по инструкции лишь настил того участка, который не имеет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта ИК пола под ламинат, будет отличаться и длина секций. Они могут произвольно нарезаться для необходимости эффективного распределения по основанию пола.

Расчет мощности

Еще один важный шаг при укладке инфракрасного теплого пола под ламинат – расчет мощности нагревателя, высчитывание необходимого количества терморегуляторов, а также проверка электрокабеля в квартире. Не всегда последний отвечает всем тем требованиям, предъявляемым для системы теплого пола.

Допустимый ток будет отличаться и от используемого кабеля (сечение и материал). Чем больше сечение электропровода, тем выше максимальный уровень тока. Лучше всего, если под систему теплого пола устроены кабели из меди, что отражено в таблице.

Подготовительные работы

Сюда относится этап подготовка основания к последующему настилу инфракрасного теплого пола. Оно должно быть ровным и без дефектов. В этом поможет первоначально черновая стяжка (при наличии серьезных погрешностей поверхности), а также и финишной заливки из самовыравнивающихся смесей. В некоторых случаях достаточным будет и подготовки смеси и распределения ее тонким слоев, чтобы сократить перепады уровня пола.

Как только слой заливки полностью высохнет, можно приступать к устройству двух очень важных слоев – тепло и гидроизоляция. Правда, гидроизоляция не всегда выполняется. Она необходима лишь при устройстве инфракрасного пола под ламинат в помещениях, расположенных на первых этажах, а также над сырыми помещениями, к числу которых можно отнести подвал.

В качестве теплоизоляции можно выбрать рулонные материалы (Изолон) с толщиной под инфракрасный теплый пол в 3 мм. Они имеют высокую эффективность, что позволяет экономить электроэнергию в процессе эксплуатации системы отопления. Если качественно выполнить теплоизоляционный слой, то не придется тратить энергию и тепло для прогрева потолка соседей снизу или подвального помещения.

На одной из сторон подложки имеется отражательная пленка. Именно она служит для направления тепла внутрь помещения, а не куда-либо так. Дополнительные свойства материала для теплоизоляции – противостояние впитыванию влаги, что в некоторой степени может применяться и как гидроизоляция.

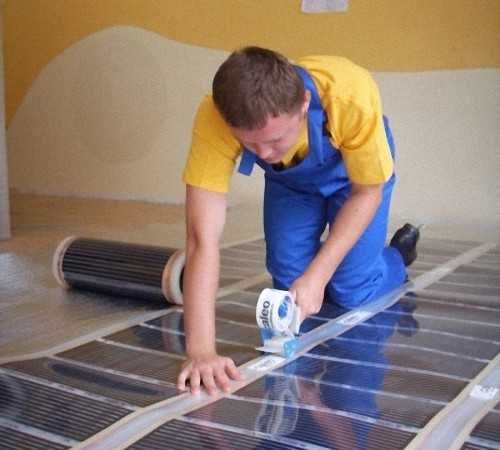

Укладка пленочного пола

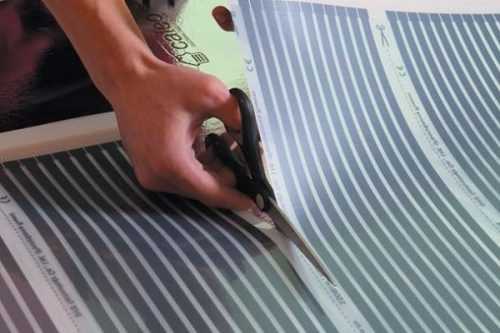

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

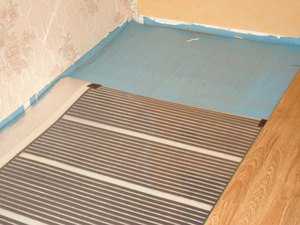

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Советы по настилу ламината

Если работа осуществляется с пленочными теплыми полами, устраиваемыми под ламинат, то стоит обратить внимание на определенные тонкости, которые будут очень важны:

• Если в помещении повышенный уровень влажности, то лучше всего отказаться не только от ламината для инфракрасного пола, но и пленочного пола под ламинат.
• Максимальная длина пленки теплого пола – 15 метров.

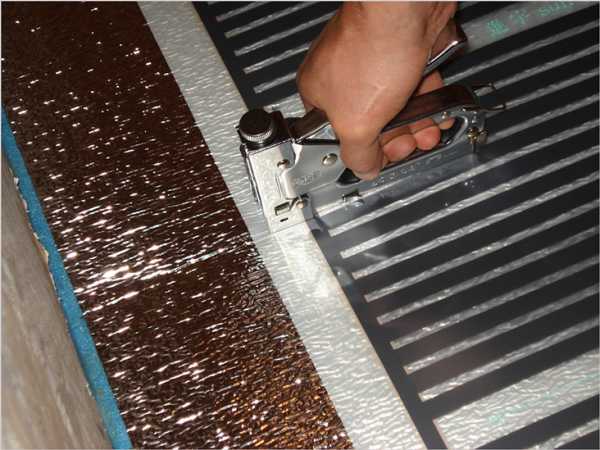

• Фиксация пленочного материала не может осуществляться при помощи таких крепежей, как саморезы или гвозди.
• В обязательном порядке должно присутствовать заземление отопительной системы.
• Не допустим изгиб пленки теплого пола под углом 90 градусов на участке с длиной менее 50 мм.
• Инфракрасный теплый пол не может устраиваться вблизи других отопительных систем (радиаторы, печки, камины).
• Запрещено проводить монтаж при отрицательных температурах в помещении.
• Никакой самодеятельности быть не должно. Это в большей степени относится к проделыванию отверстий в пленке.

Монтаж ламината на теплый инфракрасный пол может выполняться различными способами, в зависимости от расположения панелей напольного покрытия. Самыми простыми и менее затратными по материалу можно считать варианты параллельного и перпендикулярного расположения панелей, относительно входной двери и расположенных окнам в комнате. Особое внимание уделяется диагональному расположению ламината, так как здесь имеются существенные отличия – начало работ проводиться от центральной части комнаты к стенам, повышается расход панелей по сравнению с другими методами.

В некоторых случаях можно не приобретать отдельно ламинат и компоненты теплого пола, так как существует система «два в одном». Отдельные производители решили пойти вперед и создали однородную структуру, которая можно сразу же укладывать на основание пола и слой теплоизоляции. Это занимает гораздо меньше времени, а эффективность лишь возрастает. Статья написана специально для http://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

sdelalremont.ru

укладка и монтаж греющей пленки

Ламинат, несмотря на внешнюю схожесть с натуральным деревом, теплоемкостью отличается в худшую сторону. Но если положить инфракрасный пол под ламинат, то дополнительного обогрева не понадобится. Можно ли укладывать ламинат на ИК пол? Безопасно ли это, как предотвратить перегрев, ведь перегрев может закончиться пожаром.

Можно ли укладывать ИК пол под ламинат?

По показателю теплоемкости ламинат значительно превосходит плиточное покрытие, кроме того, обладает низкой теплопроводностью. Но на ламинированные покрытия слишком высокие температуры оказывают негативное воздействие, поэтому пол не допускается перегревать.

Если под ламелями монтировать водяную или электронагревательную систему, это приведет к увеличению температуры греющих элементов и может привести к деформации покрытия. Ламинату не желательны температурные колебания. В этих системах этого невозможно избежать, и поэтому лучше отказаться от этой идеи. Плюс ко всему будет значительное увеличение платежей за воду и электричество.

При монтаже ИК пола под ламинат обеспечивается равномерное распределение тепло-излучения по объему покрытия и помещение прогревается очень быстро. При правильной укладке тепловое излучение не передается на черновую основу, на которой размещается пленка, следовательно, тепло будет использоваться рационально.

Пленочный пол под ламинат – лучшее решение для организации теплых покрытий.

Технология укладки под ламинат

Перед тем как приступить к монтажу, следует заранее подобрать тип покрытия, рассчитать его требуемый объем, спланировать расположение нагревающих элементов и разработать общую схему системы.

Возможные схемы укладки

Следует определить точки размещения управляющего блока и терморегулятора – именно там соединяются все провода. Для укладки и сокрытия кабелей делается канавка, в которой укладывается гофротруба, либо предусматривается поверхностное расположение в закрытом ПВХ коробе.

Чтобы не упустить ничего важного, рекомендуется сделать эскизный рисунок, на котором отразить расположение пленочных нагревателей.

Эскиз составляется с обязательным учетом следующих требований:

1. Инфракрасную пленку под ламинат надлежит нарезать на элементы меньшей площади только по указанным изготовителем отрезным контурам.
2. Для максимального сокращения числа соединений, укладывать пленку следует вдоль помещения.
3. От стационарных обогревателей и стен необходимо делать отступ в 25-30 см.
4. Нельзя располагать греющие части под массивной мебелью – это вызывает перегревание пленки, приводящее к перерасходу электроэнергии либо к ее перегоранию.
5. Между рядом расположенными элементами покрытия следует выдерживать расстояние не менее 5 см. Укладывание элементов пленки друг на друга или пересечения не допускаются.
6. Достаточным для обогрева комнаты считается покрытие площади пола до 40-60%.

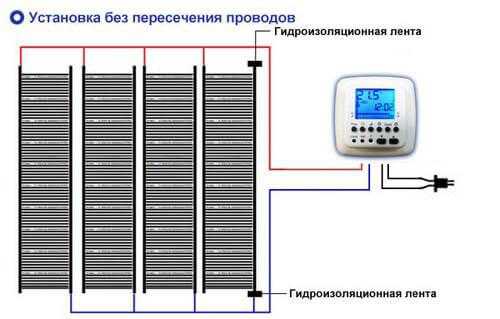

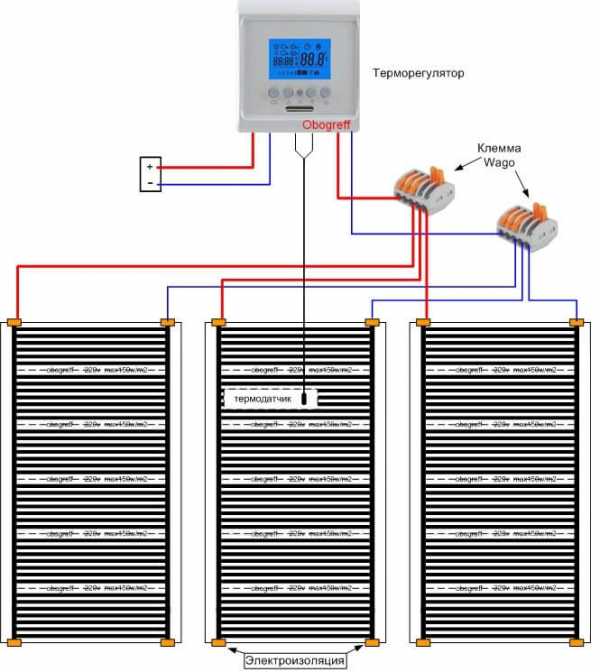

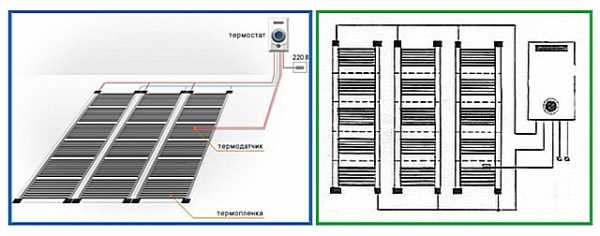

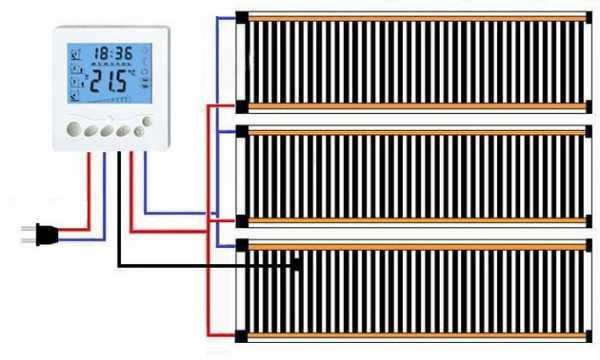

На рисунке необходим также указать схему подключения кабелей, исполнить которую можно одним из двух способов:

• подключение элементов с одной стороны;
• подсоединение нуля и фазы с разных сторон.

Во втором случае исключается пересечение фазы и нуля. Работа требует внимания в процессе монтажа, в результате ошибки может возникнуть короткое замыкание.

Не менее важно заранее определиться с местом установки температурного датчика – желательно, чтобы он находился в самом холодном месте комнаты или посреди коврового пленочного покрытия. При этом следует учесть длину «родного» кабеля, чтобы ее хватило для соединения с соответствующим блоком терморегулятора.

Когда схема составлена и выверена, можно приступить к монтажу пленочного пола под ламинат.

Подготовка основы

Рассмотрим процесс монтажа пленочного пола из условия, что черновое покрытие уже заранее подготовлено к работе. Оно предварительно выровнено, горизонтальность проверена, устранены все неровности, выполнена обработка специальными пропитками – обеспыливающими и упрочняющими.

Подготовка основания включает в себя несколько видов работ:

1. Тщательная уборка, при которой удаляется весь имеющийся мусор, поверхность пылесосится для устранения даже мелких частиц пыли.

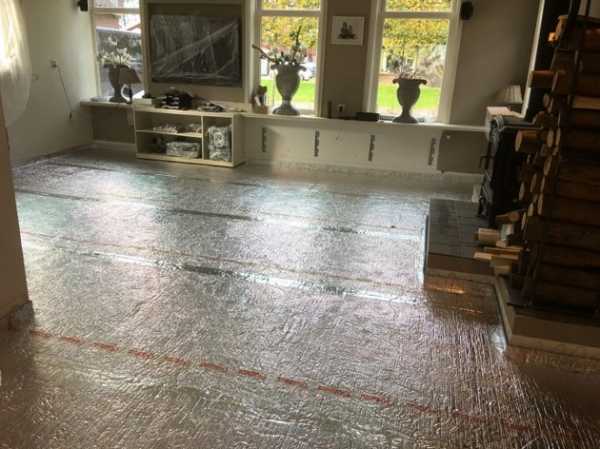

2. Для исключения обогрева бетонной стяжки, что крайне нерационально, на черновое покрытие настилается теплотражающй материал с фольгированной стороной толщиной от 2 мм. Укладка этого материала выполняется фольгой вверх. Крепление к полу осуществляется посредством двухстороннего скотча, полоски ложатся стык к стыку, соединяются с помощью самоклеющейся ленты.
3. Толщина теплоотражателя подбирается с таким расчетом, чтобы в нем можно было проделать отверстия для клемм, кабелей и термодатчика. В месте установки устройства линия теплого пола не должна располагаться выше пленочного материала чтобы не препятствовать последующей укладке финишного покрытия.

Правила укладки пленки

Нарезку и укладку пленки следует выполнять в строгом соответствии с имеющейся схемой. При нарезке пленки, ее укладке и перемещению по ней необходимо соблюдать особые меры предосторожности. Не допускаются случайные порезы или повреждения излучающих и токопроводящих частей. Если же такое произошло, участок выбраковывается и применению не подлежит.

Места соединений по линии раскроя в коммутации задействованы не будут, их следует сразу же изолировать битумной лентой-герметиком.

Инфракрасные пленочные обогреватели следует класть так, чтобы медная полоска оказалась внизу. Приклеить пленку к термо-отражателю можно обычным скотчем.

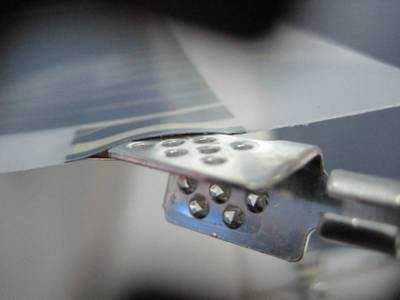

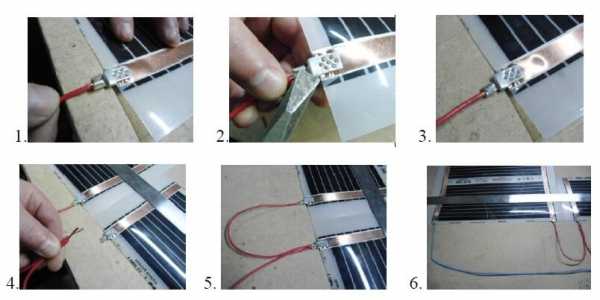

При установке клипсы для контактов погружаются в разрез так, чтобы одна часть клеммы находилась внутри, а другая – ниже поверхности пленки. Затем пассатижами клипса обжимается для обеспечения надежности контакта.

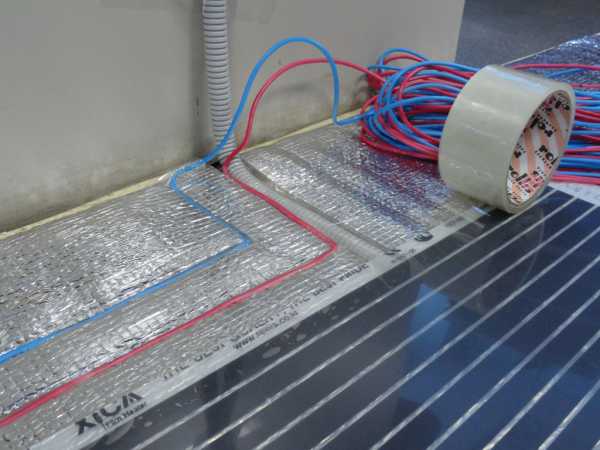

Разводка кабелей также осуществляется по имеющейся схеме. Концы проводков зачищаются и погружаются в заранее поставленную клемму, обжимаемую пассатижами.

Затем устанавливается термо-датчик, располагающийся под пленкой приблизительно по центру листа с таким расчетом, чтобы рабочая его поверхность размещалась на черной изополоске. Прикрепляется прибор с помощью битумной ленты, которой также изолируются все точки подключения клемм. Ленту необходимо клеить сверху и снизу, именно так можно полностью обеспечить герметичность узла. Клеммы с проводами ложатся в специальные углубления в подложке и прикрепляются на скотч.

Подключение терморегулятора и проверка работы

Каждый из кабелей подводится к месту установки терморегулирующего блока.

Предосторожности:

• Если в разработанной схеме предусмотрено для каждого из участков пола свой подключающий кабель, то нельзя допускать скруток проводов, так как это может привести к снижению надежности контактов, перегреванию жил и искрению.
• В таком случае рекомендуется воспользоваться типовыми соединительными устройствами, надежность эксплуатации которых не вызывает сомнений, например, клеммниками «Wagо».

Для подключения электрического подогрева рекомендуется пригласить профессионального электрика, который сможет подобрать подходящий по мощности автомат, выполнит подключение силового кабеля к управляющему блоку.

Подсоединение ИК теплового пола к обычной домашней розетке 220 В не допускается. Из соображений безопасности разрешается выполнять подключение системы только через специальное устройство, обеспечивающее надежную защиту – УЗО.

По окончании выполнения соединений всех проводов и проверки качества коммутации производится опробывание системы. Если нареканий по поводу работы нет, можно начинать работы по к настилу ламината – финишного покрытия.

Укладка ламината

Между уложенной обогревающей пленкой и ламинатом укладывается гидроизолирующий слой. В качестве такого материала можно воспользоваться плотной ПЭТ-пленкой либо поставляющуюся вместе с системой фирменную подложку.

Участки изолирующего материала укладываются внахлест с перекрытием в 15-20 см, линии соединения проклеиваются скотчем. Гидроизоляция предназначена для обеспечения безопасного функционирования пола при возникновении непредвиденных обстоятельств, к примеру, разливу ведра воды на покрытие.

Технология укладки ламелей не имеет никаких специфических особенностей, производится в зависимости от вида замкового соединения и инструкции производителя покрытия.

По завершении укладки ламелей можно включать систему, поставив на регуляторе температуру от 25 до 28 градусов.

Как выбрать ламинат для ИК пола?

Толщина ламината, относящегося к хорошим теплоизоляторам, различна. Потому с системой ИК-отопления совместимы не все разновидности ламелей.

При выборе ламината подходящей марки следует обратить внимание на такие факторы:

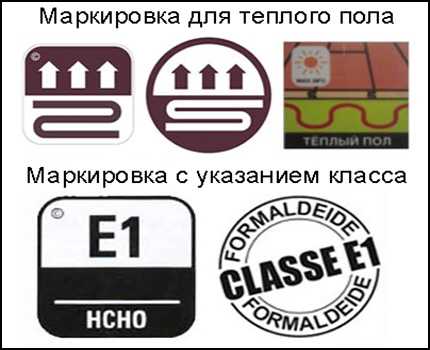

1. Маркировка. Материал, подходящий для ИК-обогрева, производителями обозначается специальным значком. Также в инструкции по обращению с ламелями указывается допустимая температура нагрева, рекомендуемый вид теплых полов.
2. Прочность и износоустойчивость ламината. Для пленочных греющих систем подходящими являются классы 32 и 33.
3. Параметр теплового сопротивления. Чем выше этот показатель, тем большим сопротивлением обладает материал. Для ИК-полов следует выбирать ламинат с низкими параметрами, небольшой плотностью и толщиной. При укладке слишком плотных ламелей на прогрев покрытия будет затрачиваться слишком много энергии, нагрев комнаты будет проходить медленно.
4. Способ соединения. Ламели соединяются двумя способами – замковым и клеевым. В нашем случае следует предпочесть замковый, который может иметь забивные замки либо замки-защелки.
5. Допустимая температура нагревания, для ИК-полов составляющая 27°С.

Требования предъявляются также и к подложке, нивелирующей все неровности и шероховатости пола. Она должна подбираться толщиной 1-3 мм, обладать высокими теплоизоляционными свойствами.

delaypol.com

Монтаж инфракрасного теплого пола под ламинат

Самостоятельная укладка инфракрасной нагревательной пленки под ламинат

Укладка инфракрасной нагревательной пленки под ламинат представляет собой несложный процесс, все этапы работ легко выполнить своими руками. Эта разновидность является оптимальной для монтажа под напольные покрытия с минимальным тепловым сопротивлением вроде ковролина, паркета или линолеума, допускается эксплуатация в качестве мобильного теплого пола. Выбор мощности и схемы проводится заранее, при необходимости инфракрасная пленка без проблем разрезается на куски нужного размера. К нюансам технологии относят: потребность в максимально ровной и чистой основе, установку терморегулятора, надежную изоляцию контактов и размещение проводов в специально отведенные желобки.

Рекомендуется придерживаться следующей схемы действий:

1. Расчет и планирование размещения нагревательных полос, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимый перепад по уровню – до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании отражающих материалов (но не на основе алюминия, особенно при совмещении с цементными растворами).

4. Разметка и нарезка полос инфракрасного теплого пола (проводится исключительно по отмеченным пунктиром линиям).

5. Подготовка участка под термостат. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и термостату.

7. Тестирование работы всей системы инфракрасного пола.

Хитрый счетчик, сберегающий электроэнергию
Окупается за 2 месяца!

8. Покрытие верхним защитным слоем.

9. Монтаж ламината.

Чтобы правильно уложить инфракрасную пленку, рекомендуется придерживаться всех требований технологии, в частности, минимизировать величину перепадов по уровню стяжки пола. Допустимое отклонение составляет 3-4 мм, замечено, что при его нарушении система увеличивает потребление электроэнергии. Элементы максимально изолируют от влаги и потерь тепла снизу, специалисты советуют уложить на пол лавсановую или полипропиленовую пленку толщиной от 50 мкм, при этом фольгированные алюминием материалы лучше не использовать.

Разрезанные куски размещаются медной полосой вниз, минимальный отступ от стен составляет 10 см. Обязательным условием технологии является монтаж терморегулятора (1 прибор на 15 м2, если иное не указано в руководстве к инфракрасному пленочному полу, общая величина сопротивления должна предусматривать 20 %). Для него выбирается среднерасположенный участок, это сэкономит провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один край нужно уложить на медную шину, другой остается внутри нагревательного элемента.

Все зоны подключения изолируют специальным скотчем, провода желательно разместить под плинтусом, при необходимости часть жил убирается под теплоизоляционную пленку, но не идет поверх нагревательных полос. Перехлестывание или накладка соседних элементов недопустима, датчик температуры располагается на ненагруженном участке. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подсоединения проводится пробное включение и тестирование системы: пленка не должна искрить, а контакты – перегреваться, требуется, чтобы вся поверхность равномерно выделяла тепло. Если искровыделение отсутствует, то можно приступать к финишному этапу.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под финишными панелями предусматривается настил плотной полиэтиленовой пленки. Рекомендуемая толщина – 200 мкн, препятствия для инфракрасных лучей она не представляет. Укладка ламината своими руками проходит по привычной схеме: вылежанные ровные панели стыкуются друг с другом и защелкиваются замковые соединения. Всячески избегают повреждения термопленки, по ней не ходят и не разбрасывают инструменты.

По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему в максимальный режим, это может повредить древесину. Рекомендуется повышать температуру на не более 5 °C в день. Еще одним нюансом эксплуатации является влажная уборка: поверхность охлаждают перед мытьем, особенно при добавлении в воду агрессивных моющих средств.

Что учесть при работе?

К грубейшим нарушениям монтажа инфракрасного (пленочного) теплого пола относят:

1. Размещение проводов и нагревательных элементов на неровную, грязную или влажную поверхность, отсутствие подложки.

2. Крепление пленки гвоздями, скобами, пробивание карбоновых полос, единственно допустимой фиксацией является скотч.

3. Укладка системы инфракрасного пола без заземления.

4. Сгибание нагревательных полос на 90 ° на участке в 5 см.

5. Слишком длинная полоса, точное допустимое значение прописано в инструкции, но в целом оно не должно превышать 15 м.

6. Монтаж в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

7. Не рекомендуется эксплуатация в помещениях с повышенной влажностью (в этом случае целесообразнее купить кабельные теплые полы).

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

8. Укладка инфракрасной пленки на близком (менее 30 см) от отопительных приборов или радиаторов расстоянии.

9. Отсутствие верхнего паро- и влагоизолирующего защитного слоя или его монтаж без нахлеста.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример – совмещенная лоджия).

11. Крепление ламината или другого типа напольного покрытия без предварительного тестирования системы, стелить ковролин на искрящиеся полы строжайше запрещено.

Советы и рекомендации

Правильно размещенные и соединенные полосы имеют срок службы не менее 15 лет. При проведении всей работы своими силами для достижения максимальной надежности стоит посоветоваться со специалистами, в частности, на этапе выбора системы инфракрасного теплого пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта. Замечено, что равномерность нагрева частично зависит от месторасположения термодатчика, оптимальный вариант – самый прохладный участок. На него нельзя ставить тяжелую мебель, все соединительные провода с терморегулятором желательно поместить в гофрированную трубку (для стационарного варианта – в специально предусмотренном канале).

В случае размещения инфракрасного пленочного пола над подвалом или сырым подполом следует уложить на бетон более толстый слой плотной полиэтиленовой пленки. Климатические условия очень важны: в некоторых регионах использование данной разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных теплопотерях в самой конструкции пола укладка инфракрасной пленки не имеет смысла. Для сокращения зон ухода тепла перед монтажом системы по периметру помещения вдоль стены проклеивается ленточный утеплитель, не заступающий или наползающий на пленку.

Эта разновидность теплого пола является единственной мобильной, на вопрос, можно ли класть сверху ковер производители отвечают положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить с цельными (неразрезанными) полосами, в идеале – специально для этого предназначенными, это снизит риск отхождения контактов. В укладке в плиточный клей или цементную стяжку не только нет необходимости, это даже ухудшает теплоотдачу инфракрасного теплого пола пленочного типа (но если это все же произошло, то систему запускают не ранее, чем через месяц). К другим видам напольных покрытий нет претензий, стелить ковролин можно сразу после тестирования. При этом чем мягче внешний материал, тем жестче требуется теплоизолирующий слой и ровнее должна быть основа, в плане надежности ламинат и паркет выигрывают.

Автор:
Сергей Исаев

Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.

Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

• равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;

• экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;

• нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;

• отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;

• возможность использовать любой тип подложки;

• доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:

• маркировка ламината. Большинство производителей быстро отреагировали на изменение рыночных тенденции и включили в свой ассортимент ламинат, предназначенный специально для установки на теплый пол. Можно ли использовать ламинат для теплого пола будет обозначено на упаковке (соответствующий значок на этикетке). Причем некоторые производители указывают предельную температуру нагревания;

Примечание. Максимальная температура, до которой можно нагреть ламинированный пол – 27 °С.

• структура (плотность) ламината. От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;

• толщина ламината. При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;

• содержание формальдегида. Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е. по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель. Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;

• стоимость ламината. Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;

• подложка. Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.

Какую подложку можно использовать для укладки на теплый пленочный пол

• техническая пробка;
• жидкая композитная система;
• экструдированный пенополистирол;
• полистирольная подложка;
• материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки подразумевает выполнение нескольких последовательных шагов.

1. Выбор комплекта инфракрасного пленочного теплого пола. Обратите внимание, у каждого производителя разная комплектность. Например, компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выбор несколько видов систем теплый пол. Естественно в зависимости от комплектации зависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.

Примечание. Для автономного обогрева (основной источник отопления) нужно монтировать пленочный пол на 70% от площади помещения. При дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие предметы пленка не укладывается, чтобы исключить её перегрев.

Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Цена монтажа инфракрасных теплых полов под ламинат

Долгие годы основным источником тепла в квартирах и частных домах выступало радиаторное отопление. Однако в последнее время на рынке обогревательного оборудования произошли большие изменения. Появилось много новых систем для создания комфортной температуры в собственном жилище.

Сравнительно недавно для потребителей на российском рынке стали доступны пленочные термопроводники, которые можно укладывать под любые напольные покрытия. У них, как и у других решений для обогрева жилищ, имеются свои достоинства. Далее в этой статье мы подробно поговорим о том, как устроить под ламинат инфракрасный теплый пол.

Виды и нюансы выбора

В настоящий момент существуют две разновидности инфракрасных систем обогрева:

Объединяет их то, что они, различаясь своей ценой, имеют один и тот же принцип работы. Что же до различий, то первые представляют собой пленку минимальной толщины с графитовыми элементами. У полов второго вида основу конструкции составляют стержни из карбона или меди, скрепленные между собой при помощи перемычек из полиуретана.

Маты стержневого типа используют только для целей подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется на вертикальную, а также на наклонную поверхности.

И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако по той причине, что такие системы подключаются через терморегулятор, потребление при работе инфракрасных теплых полов варьируется в диапазоне от 160 до 200 Вт.

Если выполнить по всему жилищу монтаж «теплого» пола из пленки или стержневых матов под ламинат, то можно обеспечить в любой из комнат своей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

Сколько стоит?

Многих людей, которые подумывают о том, чтобы устроить в своем жилище ИК пленочный теплый пол под ламинат, конечно же, интересует вопрос цены такой системы обогрева. По этому поводу следует сказать, что цена на устройство инфракрасного пола во многом зависит от таких факторов, как:

• ширина;
• потребляемая мощность.

Популярная система пленочного теплого пола, предлагаемая в настоящее время на рынке, Caleo Gold имеет ширину пленки 50 см, а её мощность составляет 200 Вт. Что касается цены, то потенциальному покупателю он обойдется в 730 р. Если владелец решит устроить в жилище менее мощную систему обогрева. то можно выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Ватт. Что касается цены, то она заметно ниже – 430 р.

Расчет стоимости

Теперь давайте посчитаем, какие затраты несет владелец при обустройстве такой системы обогрева в своем жилище под ламинат:

• затраты на рулон пленочного пола — 1720 р.;
• отдельно необходимо приобрести терморегулятор с температурным сенсором. Цена на него варьируется от 2250 до 2900 р. В этом случае значение имеет канальная мощность приборов;
• на создание стяжки толщиной 3 см на площади 4 кв. м. потребуется 6 мешков сухой смеси по цене 230 р. В общем, получается 1380 р.;
• при выполнении работ по устройству инфракрасного теплого пола потребуется использование пенофола с фольгированным слоем. Цена этого материала составляет 40 р. за один квадратный метр. В некоторых системах теплого пола он уже входит в комплект.

Проведя несложные подсчеты, можно увидеть, что, потратив 6500 р. можно устроить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решите проводить работы не самостоятельно, а силами специалистов, то дополнительно к этому придется оплатить услуги мастера из расчета 240 р. за один квадратный метр по готовому основанию или 650 р. за квадратный метр с созданием бетонной стяжки.

Дороже обойдется стержневой теплый пол. Используя для его создания маты Unimat Rail с аналогичной площадью, на такую систему придется потратить 7990 р.

Устройство инфракрасного пола под ламинат на покрытие

Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно класть на бетонную стяжку или настил из досок. Какое основание устроить — каждый владелец решает сам, отталкиваясь от состояния базовой поверхности пола.

Также во внимание необходимо принимать конструктивные особенности строения. Чтобы все работы по устройству пленочных систем обогрева были выполнены быстро. а после завершения работы ею можно было пользоваться, при установке необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

Если инфракрасный пленочный теплый пол устраивается в деревянном доме, в котором бетонное покрытие отсутствует, то выполнять работы по созданию бетонной стяжки не стоит. Это лишь дополнительные расходы. Используя фанеру или плиты ОСП, можно смонтировать верхний слой балочной конструкции. Такое основание будет вполне подходящим для укладки нагревательных элементов. Если дом только строится, и уже решено, что в качестве системы обогрева в нём будут использоваться теплые пленочные полы. то для устройства основания следует применять цементно-стружечные плиты. В этом случае вы сможете неплохо сэкономить. Если вы хотите получить более качественное основание, то выбор стоит делать в пользу магнезитовых листов.

Следует отметить, что все вышеперечисленные материалы могут использоваться в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия производятся непосредственно на лаги. Прежде чем выполнить их укладку, необходимо по поверхности пола устроить гидроизоляционный слой. В качестве материалов для его создания можно использовать следующие:

• мастику;
• жидкое стекло;
• пропитку глубокого проникновения.

Крошку полистирола или вермикулит обычно засыпают в ячейки между лагами, потом укладывают настил.

Самостоятельный монтаж ИК теплого пола

Процесс устройства теплого пола под ламинат предусматривает укладку термоизолирующего слоя. Для его создания используют изолятор рулонного типа небольшой толщины. С одной стороны он имеет фольгированное покрытие.

Чаще всего для устройства такого слоя применяются следующие материалы:

Технология работ

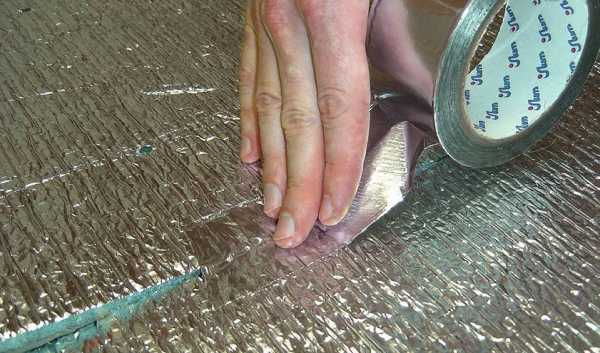

Чтобы избежать зазоров, при укладке материала необходимо края полоски зафиксировать, используя скотч. После этого можно переходить к самому ответственному этапу — монтажу теплого пола и его подключению. Прежде всего, необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагают на стене.

Далее необходимо раскатать на полу пленку металлической чертой вниз. После этого следует нарезать полосы нужных вам размеров и выполнить их изоляцию.

Процедуру укладки термоотражателей следует начинать с центральной части помещения. Если проводятся работы по утеплению пола по всей площади, то необходимо от стены оставить зазор не менее 10 см.

• Полотна пленочного теплого пола необходимо также зафиксировать, используя скотч. Специальные зажимы можно обнаружить на медных шинах. К ним и нужно присоединить провода.
• Контакты следует хорошо прижать и обмотать изолентой.
• В гофрированной трубке следует расположить температурный датчик, а потом разместить его внутри конструкции.
• Провод, который имеет защиту гофрой, можно далее подсоединить к регулятору. Подключение следует производить через устройство защитного отключения.

Монтаж теплого пола является несложной задачей. Его устройство можно выполнить своими руками. Главное — придерживаться рекомендаций, содержащихся в инструкции.

Прежде чем приступать к укладке финишного покрытия, необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать переносной инфракрасный датчик. Направляя на отдельные участки этот прибор, вы сможете увидеть на табло температуру. Если же после запуска системы отдельные участки теплого пола остались холодными, то в этом случае необходимо проверить соединение.

Возможно, отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все участки теплого пола работают, их необходимо покрыть подложкой из вспененного полиэтилена. Также можно использовать покрытия из пробки. Поверх уложенного слоя необходимо разместить панели ламината.

Наличие настила основания — необязательное условие. Вы можете устроить стяжку, используя обычный раствор, состоящий из цемента, песка и воды. Или же можно создать наливной пол, для которого используется сухая смесь с определенным составом компонентов.

Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, поскольку в их составе присутствуют пластификаторы. Они не только увеличивают прочность покрытия, но и делают его влагостойким. Перед тем как выполнить заливку основания, необходимо обработать поверхность бетоноконтактом, а углы и стыки необходимо проклеить изолирующей лентой. Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

Заключение

Во многих квартирах в качестве напольного покрытия используется ламинат. Под него можно легко устроить теплый пол, если вы хотите добавить свое жилище дополнительную систему обогрева. Сложностей с этой работой не возникает. Каждый владелец может выполнить монтаж теплого пола под ламинат своими руками. Для этого самое главное — правильно подобрать систему обогрева, а при выполнении монтажных работ строго следовать инструкции. Тогда теплый пол будет служить продолжительное время, а в вашем жилище будет царить теплая атмосфера.

Источники: http://obogrevguru.ru/samostoyatelnaya-ukladka-infrakrasnoj-nagrevatelnoj-plenki-pod-laminat.html, http://moydomik.net/pol/420-infrakrasnyj-plenochnyj-teplyj-pol-pod-laminat.html, http://kotel.guru/teplye-poly/infrakrasnye/cena-montazha-infrakrasnyh-teplyh-polov-pod-laminat.html

remontonly.ru
