Выбор и монтаж электрического теплого пола, поэтапный план работ



Теплый пол электрический можно применять в любых типах помещений. Достаточно лишь обеспечить качественную теплоизоляцию и подобрать систему с оптимальной мощностью. Он может быть основным или дополнительным источником обогрева. Перед тем, как начать монтаж электрического теплого пола (ЭТП), нужно правильно оценить свои материальные возможности и рост цен на энергоносители. На рис. ниже изображено, как устроена данная система обогрева.

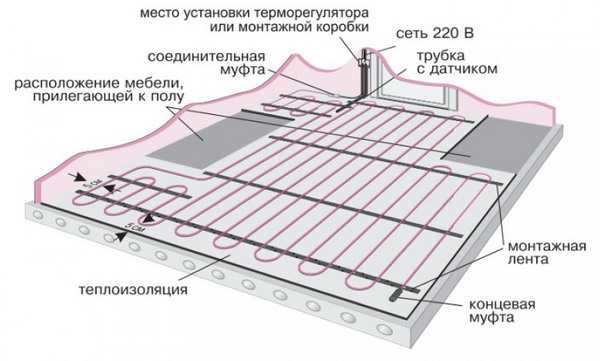

Схема системы теплого пола

Греющий кабель располагается в полу, а терморегулятор (термостат) – в удобном месте на стене помещения.

Типы теплого электрического пола

Электрический теплый пол подразделяется на три большие группы, в зависимости от типа нагревающих элементов:

• Греющий кабель. К нему подключаются питание, температурный датчик и терморегулятор. Схема применяется для всех видов электрического теплого пола. Проводник помещается в двойную изоляцию и выделяет тепло при пропускании по нему электрического тока. Цена его самая низкая, но монтаж – самый трудоемкий. Укладка кабеля делается по основанию, а крепление – монтажной лентой.

Важно! Эта работа трудоемкая, требует аккуратности, чтобы не было перехлестов и перегибов.

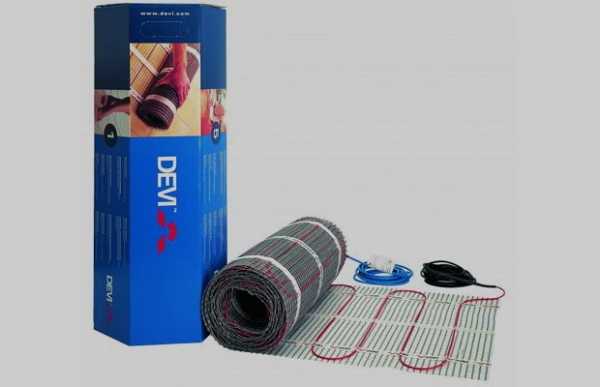

• Электрический мат. Греющий кабель продается уже закрепленным в армирующем каркасе, свернутым в рулон. При монтаже сетчатый мат разворачивается, укладывается и подключается к источнику питания. Время установки сокращается, и здесь не делаются ошибки, характерные при укладке кабеля. С матами особенно часто применяется технология укладки электрического теплого пола под плитку.
• Инфракрасная греющая пленка. Токопроводящий углеродный материал наносится на пленку или размещается в виде стержней поперек рулона. При пропускании по нему тока происходит обогрев помещения за счет инфракрасного излучения. Преимуществом является возможность укладки непосредственно под финишным покрытием.

Подключение ЭТП к электропроводке и к терморегулятору

При подключении электрического теплого пола к квартирному щитку используют 2 двухжильных резистивных кабеля №1 и №2 и термостат с температурным датчиком (рис. ниже). В щитке размещается однополюсный автомат и УЗО, защищающие систему и людей от короткого замыкания и утечек тока. Красным цветом обозначена фаза, синим – нейтраль, а зеленым – заземляющий проводник (PE). Кроме того, в щитке размещен контактор, управляемый терморегулятором.

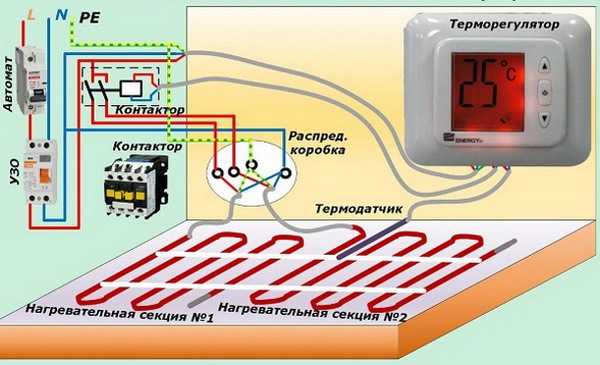

Электрическая схема ЭТП

Питание подается от обычной однофазной сети с напряжением 220 В через силовые контакты контактора к нагревающим элементам и к терморегулятору. Температурный датчик располагается в стяжке посередине между витками резистивного кабеля №2. Заземляющий проводник (PE) соединяется со всеми металлическими корпусами электрооборудования.

Электрический теплый пол обязательно заземляется через экран резистивного кабеля.

Какой силовой кабель подключить?

К обогревающему кабелю подключается питающий, по которому подается напряжение сети. Он должен соответствовать нагрузке, иначе произойдет его перегрев.

Пусть суммарная мощность, выделяемая на греющем кабеле, составляет P = 2 кВт. При напряжении U_ном. = 220 В через питающий кабель будет проходить ток I_расч. = P/ U_ном.∙cosφ, где cosφ = 1, так как нагрузка – активная. В результате I_расч. = 2000 Вт/220 В = 9 А. Ближайшее сечение кабеля из стандартного ряда составляет 1,5 мм².

Но здесь необходимо еще учесть дополнительную нагрузку от включения термостата и другого электрооборудования. Ближайшее стандартное сечение составит 2,5 мм². Из таблицы можно сразу подобрать для него автоматический выключатель на 16 А.

УЗО выбирается на мощность следующей ступени, в сторону увеличения. Если прочитать инструкции по монтажу электрических полов, жилы питающего кабеля для них должны быть сечением не менее 2,5 мм

2.

Потребление энергии теплым полом

Чтобы определить, сколько энергии потребляет электрический теплый пол, прежде следует установить, основной это источник тепла или вспомогательный. В первом случае на обогрев расходуется около 200 Вт/м², а во втором – на уровне 100-160 Вт/м² за 1 час. Это потребление энергии приходится на разогрев теплого пола и помещения.

Для поддерживания комфортного режима ее расход снижается. На отопление помещения термостат включает подачу питания 15-20 мин в час или 6-8 часов в сутки.

При площади комнаты S_общ. = 14 м² обогревается около 3/4 всей поверхности, что составляет S_у = 10 м². Под мебелью и бытовыми приборами кабель прокладывать нельзя из-за опасности его перегрева. При его нагреве вещи сверху мешают теплоотдаче.

Если нет ясности, где в комнате будут установлены бытовые приборы и мебель, следует применять резистивный саморегулирующийся кабель, сопротивление которого зависит от температуры. Тогда он не будет перегреваться при расположении сверху предметов, мешающих теплообмену.

При удельной мощности 200 Вт/м² для рабочей площади 10 м² номинальная будет равна 200*10 = 2000 Вт. На рис. выше в комнате подключено 2 обогревающего кабеля. Если нагрузку распределить равномерно, каждый из них будет потреблять по 1 кВт.

Расчет мощности на обогрев помещения

Предварительным этапом является расчет установленной мощности (P_уст.) электронагревательного элемента пола.

Определение площади обогрева

• Составляется план помещения на миллиметровке в масштабе.
• На чертеже определяется расстановка предметов, закрывающих теплый пол, и вычисляется площадь, которую они занимают. Если она превысит 50 % от всей, электрический теплый пол может быть только дополнительным отоплением.

Расчет мощности ЭТП для основного обогрева

P_уст.

должна на 30 % превышать потери тепла в помещении (P_п), которые определяются теплотехническими расчетами:

Часто кабель прокладывают в цементной стяжке, которая аккумулирует тепло. Тогда берут 40 %-ный запас:

P_уст. = 1,4*P_п.

Если тепловые потери составляют 1400 Вт, их можно компенсировать, включив обогреватель, с мощностью:

P_уст. = 1,4*1400 = 1960 Вт.

Затем можно найти удельную мощность:

P_уд. = P_уст/S_у = 1960 Вт/10 м² = 196 Вт/м².

Если привести полученный результат к ближайшему стандартному значению, теплый пол нужно брать с P_уд. = 200 Вт/м².

Когда электрический теплый пол применяется для дополнительного обогрева, компенсация потерь тепла возлагается на другую систему отопления, как правило, радиаторную. Выбрать необходимую P

уд. можно по нормативам, приведенным в таблице.

Удельная мощность теплого пола для дополнительного обогрева

Тип помещения	Pуд., Вт/м2
Комнаты, кухня	120-130
Комнаты или кухня на первом этаже	140-150
Ванная	140-150
Балкон, лоджия	180

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilex^TM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с P_уст.= 1960 Вт потребуется кабель длиной L_каб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет L

каб. = 110 м (P_уст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = S_у*100/L _каб. = 10 м²*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

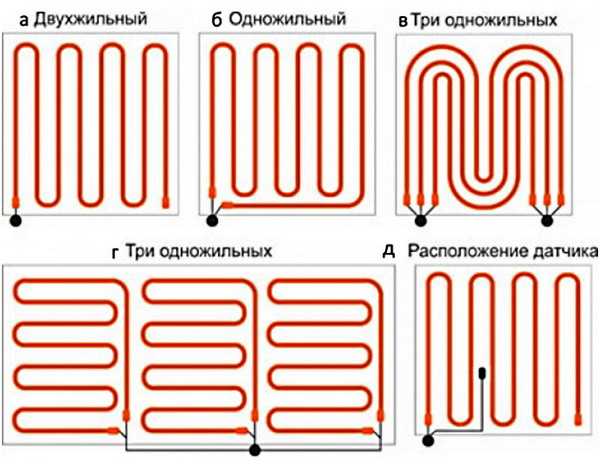

Способы подключения резистивных кабелей

Контуры подключаются между собой параллельно (рис. г).

Датчик размещается в стяжке между витками. Его расстояние от стены составляет не менее 50 см. При этом он должен быть в трубе на случай, чтобы можно было вытянуть за провода и заменить при выходе из строя. Труба заводится через штробу в стене внутрь корпуса термостата.

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

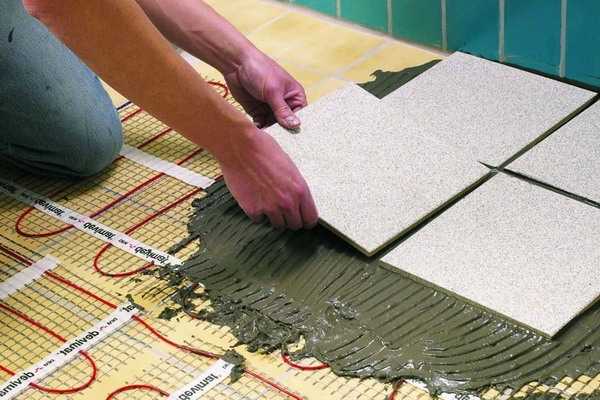

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно P_уд. = 120 Вт/м². Если отапливаемая площадь составляет 7 м², то потребуется установленная мощность P_уст. = 120*7 = 840 Вт.

Греющие маты выбираются с P_уд. = 120 Вт/м², например, марки «ProfiMat 120-7» с площадью 7 м² при номинальным токе I_n = 3,8 А.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается. Здесь важно не нарушить целостность кабеля.

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

• Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
• С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
• Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
• Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

• Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если S_общ. = 24 м², то может получиться, что S_у = 15 м².
• Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м². При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м² или 160 Вт/м².
• При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м². Так обычно делается на первом этаже.
• Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола

Некоторые финишные покрытия имеют ограничение по максимальной температуре нагрева, например, линолеум. Их следует тщательно выбирать, если предполагается монтаж теплого пола.

Монтаж теплого пола из нагревательного кабеля

Система ЭТП представляет собой силовой и нагревающий кабели. Первый обычно прокладывается в стене. По нему подается питание к нагревающим элементам. Сопротивление силового кабеля небольшое, и он практически не нагревается, если его правильно выбрать. Второй – размещается в стяжке пола для защиты от повреждений.

Установка термостата

Терморегулятор следует устанавливать не выше уровня выключателей, но не ниже 30 см от пола. К нему пробиваются штробы от электропитания и к теплому полу. В них размещаются отдельные гофрошланги с кабелями подачи напряжения, подключения к нагревающим элементам и датчику температуры.

Подготовка основания

• Основание очищается от мусора и при необходимости выравнивается тонкой стяжкой.
• По периметру комнаты на стены внизу приклеивается теплоизолирующая лента. На основание застилается теплоизоляция, рассчитанная на температуру около 100⁰С. При наличии внизу квартиры достаточно положить слой 2 см. На первом этаже толщина покрытия выбирается 5 см и более. Утеплитель выбирается с теплоотражающей пленкой. Его укладывают в рулонах или плитах. Зазоры не оставляются. Стыки проклеиваются металлизованным скотчем. Алюминиевая фольга для теплого пола не применяется: она быстро разрушается.
• На утеплитель можно положить гидроизоляцию и тонкую стяжку, которая способствует более равномерному распределению тепла. Более простой вариант – это укладка поверх гидроизоляции на всю поверхность сетки с размером ячейки 1-1,5 см или монтажной ленты через 40-50 см.

Укладка резистивного кабеля

Кабель выбирается по мощности, близкой к расчетной. Обрезать его нельзя, так как на концах закреплены муфты, которые переставить качественно не получится.

Обогревающий кабель подключается к силовому через муфты, после чего последний заводится на термостат или на контактор квартирного электрического щитка.

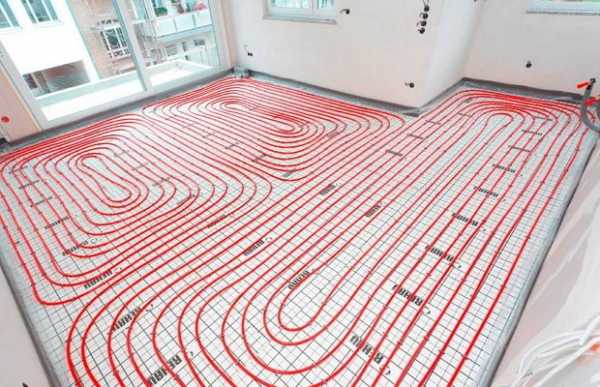

Схема укладки разрабатывается заранее. Самым распространенным является способ «змейка» и его разновидности (рис. ниже). Есть еще способ «улитка», но он сложней в реализации, а преимущества не дает.

Способы укладки кабеля теплого пола

Кабель теплого пола располагают на расстоянии не ближе 15 см от стен. Шаг уменьшают в местах расположения окон и дверей.

Датчик температуры пола вставляют в заранее установленный между полом и терморегулятором гофрированный шланг. Его размещают между витками.

После укладки кабелей производятся электрические подключения и проверка работоспособности системы теплого пола. Силовой кабель соединяется с обогревающим пайкой или обжимающими муфтами с последующей изоляцией (рис. ниже).

Соединение силового и греющего кабелей

Затем соединение закрывается термоусадочной трубкой и прячется в стяжку. Измеряется сопротивление греющего кабеля, которое должно быть не менее чем на 10 % совпадать с паспортным.

Измерение сопротивления греющего элемента и его сравнение с паспортными данными является обязательной проверкой любого типа электрического теплого пола.

Минимальная толщина заливки стяжки без укладки утеплителя составляет 3 см. При наличии теплоизоляции порог увеличивается до 6 см, поскольку основание под финишную укладку должно быть достаточно жестким. Твердые напольные покрытия выравнивают нагрузку. Для них толщину стяжки можно уменьшить.

Включать систему теплого пола можно только через 3-4 недели, пока не затвердеет бетон.

Монтаж нагревательных матов

Для нагревательных матов часто применяется технология укладки теплого пола под кафельную плитку в клеевом слое.

Порядок монтажа следующий:

• Разработка плана монтажа.
• Установка распределительных коробок и трубки под термодатчик.
• Укладка теплоизоляции из термостойкого материала и стяжки сверху.
• Проверка сопротивления электрического мата, его укладка и раскрой. Укладка матов сводится к их раскладыванию по полу и подключению. Они укладываются прямолинейно. Чтобы создать поворот или разворот на 180⁰, подрезается несущая сетка. Этим способом создают обход препятствий. Расстояние между рядами составляет 50-100 мм. Секции крепятся к основанию скотчем. Холодные концы выводятся к блоку питания.
• Установка термостата и датчика температуры.
• Заливка бетонной стяжки толщиной 30-50 мм. При укладке под кафельную плитку маты сначала заливаются термостойким плиточным клеем с толщиной слоя 15-30 мм. Шпателем нужно работать осторожно, чтобы не повредить систему. После его застывания можно укладывать плитку.

При укладке стяжки или клеевого слоя не допускается, чтобы оставались воздушные пустоты. В этих местах нагревающий элемент перегревается и может выйти из строя.

Укладка ИК пленки

В отличие от предыдущих способов, укладка электрического теплого пола на основе инфракрасной пленки делается непосредственно под финишное покрытие. Для некоторых материалов требуется подложка из фанеры, например, под линолеум или ковролин. Под ламинат пленка укладывается сразу.

ИК нагреватель выполнен в виде плоских пленочных элементов или стержней. Ток течет по карбоновым нагревателям поперек рулона от одной токопроводящей медной шины к другой. Пленку можно отрезать по специально обозначенным местам или точно между нагревательными лентами (рис. ниже).

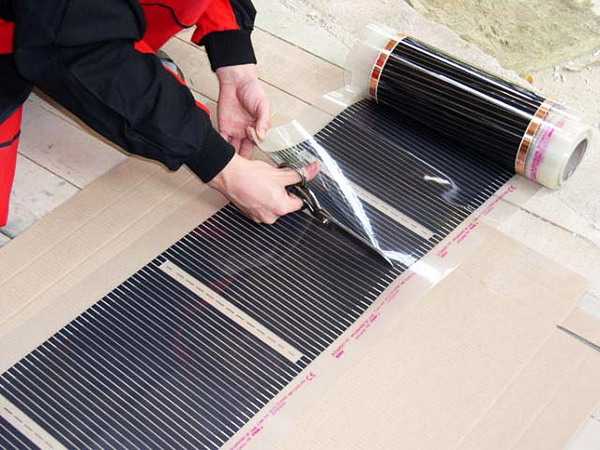

Резка ИК пленки

Технология монтажа:

• Выбор мощности, размеров пленки и составление плана, как разместить нагревательные элементы и другое оборудование.
• Пленка отрезается по размерам и изолируется по кромкам среза. В последнем варианте вся ширина пленки должна быть изолирована. Затем она раскладывается медной шиной вниз по полу на специальную подложку из термоизоляции.
• На медную токонесущую полосу крепится специальный зажим. Затем он плотно затягивается специальным инструментом.

На рис. ниже изображена схема подключения нагревателей ИК теплого пола.

Схема подключения инфракрасного теплого пола

Синим и красным цветом обозначены жилы силового кабеля, а черным – провода датчика температуры. На схеме питание коммутируется через контакты реле внутри термостата, но может через контактор, как изображено на рис. ниже.

Видео

Установка электрического теплого пола – это не очень сложный процесс, который можно сделать своими руками. Самой трудоемкой является подготовка, когда подбирается и рассчитывается конкретная система. От правильного подбора материалов, схемы, расчета и монтажа зависит расход электроэнергии на обогрев помещений и удобство эксплуатации.



teplota.guru

Монтаж теплого электрического пола – виды и правила укладки + Видео

Теплый электрический пол считается хорошей альтернативой водяному. Рассмотрим его виды и особенности работы, популярные системы на современном рынке и, конечно, монтаж – постараемся предупредить некоторые трудности, а самые сложные шаги продублируем видеоматериалами.

Разновидности теплого пола

Если кто-то уверен, что понятие «теплый» (точнее – обогреваемый) пол появилось в последнее время, то пусть приготовится удивиться: системы подобных покрытий были известны еще в доисторические времена. Так, к примеру, одно из первых упоминаний относится к Древнему Риму. Известные с 5 класса средней школы знаменитые термы были оборудованы подобным каменным покрытием, в котором с помощью каналов циркулировал горячий воздух. Подобными изобретениями могут также похвастаться известные всему миру русские и турецкие бани. Но у нас не древность, а время новых технологий, а поэтому и способы обогрева полов в нынешних квартирах ушли далеко вперед.

Система покрытия для обогрева

Сегодня никто не будет уже тянуть трубы под паркетом и наполнять их паром. Идея, поданная древними, видоизменилась и существует в качестве теплых полов с циркулирующей водой или нагревательным кабелем. Если вкратце, то система водяного отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип действия тот же, что и у обыкновенных чугунных радиаторных батарей, установленных под окнами. Кстати, подключение к центральному отоплению – один из способов функционирования подобного пола. Второй способ повышения температуры под ногами – с помощью нагревательного электрического кабеля. На его описании мы и остановимся, разберем, как проходит установка, не обойдемся и без многочисленных видеороликов.

Какой бывает технология нагрева кабельного пола?

Подсознательная боязнь того, что, несмотря на все гарантии надежности, полы с водяным подогревом могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение именно второму варианту. Самое сложное – укладка, которая связана с протяжкой электрического нагревательного кабеля. Здесь необходимо точно выдержать расстояние между «шагами» провода и обращаться с ним довольно осторожно, не допуская повреждений изоляционной оплетки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией производится его заливка бетоном (толщина слоя 3–5 см). Мощность электрического кабеля может достигать 18 Вт на 1 м. Вот и все. Монтаж на словах кажется элементарным и понятным.

Полы с водяным подогревом

Провод также возможно применять и с деревянным полом. В этом случае максимальная мощность обогревающей системы должна давать максимум 10 Вт на 1 м.

Более современные технологии позволяют уже не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, замеряя линейкой сантиметры между витками. Значительным прогрессом стал монтаж теплого пола с армированной сеткой. Он представляет собой широкую ленту из ячеистого материала, внутри которого змейкой уложен кабель. Удобство состоит в том, что не надо мучиться, разматывая бухту с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а потом соединяете между собой концы электрического кабеля, расположенные под сеткой. Этот вид теплого пола еще носит название «матовый», потому что покрытие скрепленных друг с другом армированных частей действительно создают этакий слой, похожий на циновку.

Монтаж теплого пола с армированной сеткой

И, наконец, более позднее и, можно сказать, совершенное изобретение – инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся нагревательные электрические полоски из углерода. По виду пленка напоминает солнечные элементы. Толщина ее всего 0,5 мм, то есть немногим больше, чем лист бумаги. Фиксируется она как обыкновенная наклейка, на любой ровной поверхности. Это самый простой способ монтажа, его по силам сделать каждому из нас, причем не надо ждать, когда застынет стяжка. Напольное покрытие стелется, и на него сразу же можно ставить мебель. Еще преимущество инфракрасного электрического теплого пола в том, что он является самой экономичной и энергосберегающей альтернативой другим вариантам.

Особенности укладки теплого пола на электричестве

Если с последним видом теплых электрических полов особых проблем в области установки не предвидится, то укладка первого и второго потребуют сноровки. Разберем общую последовательность монтажа кабельного подогрева.

Как сделать укладку теплого электрического пола — пошаговая схема

Шаг 1: Подготовка

Начнем с того, что все манипуляции с полом принято проводить только после того, как будет закончен ремонт потолка и стен. Монтаж следует проводить на чистом основании и лучше, чтобы оно было как можно ровнее. Поэтому все выметаем, протираем, а если придется, то и равняем, хоть мы и будем делать стяжку. Ее качество важно для будущего напольного покрытия, а вот для укладки кабеля тоже очень желательна поверхность без перепадов. После этого нужно по контуру пройтись теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал. Так мы изолируем стены от нагреваемой в будущем стяжки. Принцип нанесения ленты можно увидеть на нашем видео. Естественно, вам не должны мешать плинтуса, но к этому моменту вряд ли вы их успели поставить.

Шаг 2: Изоляция

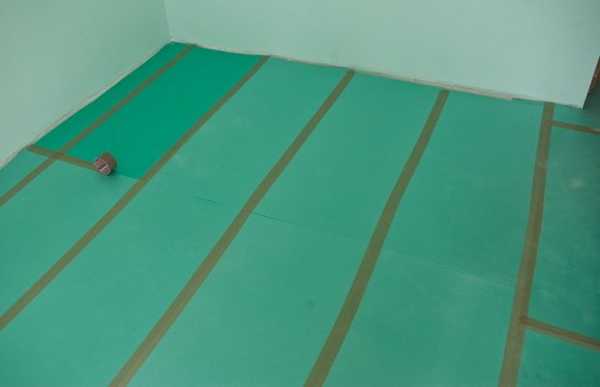

После гигиенических и уравнительных процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, ровным потоком и ни в коем случае не обогревало потолок соседа снизу. В качестве такой основы используется специальный материал с отражающим серебристым покрытием. Для квартир, расположенных в многоэтажных домах, толщина подобной изоляции в 3–4 мм будет вполне достаточной. Закрепляется материал с помощью степлера и монтажного скотча. Главное – чтобы стыки между листами были минимальными, а сами они не перекосились во время укладки. Кстати, если вы задумали монтаж теплых полов с кабельным нагревателем в частном доме, теплоизоляцию можно брать и толще.

Укладка подложки из теплоизоляционного материала

Шаг 3: Растяжка кабеля

Затем происходит укладка кабеля, который фиксируется на поверхности теплоизолятора специальными зажимами. Здесь могут быть и вариации. Так, к примеру, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – нагревательный кабель располагают на слой пластика, а сверху закрепляют полиэтиленовыми полосами. Вполне возможны и иные разновидности работ, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, естественно, такой этап работы не остался без демонстрационного видеоролика, ознакомьтесь.

Важно отметить, что если решено производить монтаж армированного кабеля, то проблем никаких возникать не должно, а вот при использовании одиночного нагревательного провода необходимо учесть следующие параметры:

• шаг электрического кабеля для теплого пола при укладке должен составлять 80–150 мм;
• расстояние от стены до провода – 50–100 мм, от водопроводных и газовых труб – 100–150 мм;
• изгиб кабеля при монтаже не допускается меньше, чем 50 мм;
• соединения проводов обязательно находятся в зоне, где залита стяжка.

Шаг 4: Стяжка

Дальше следует заливка кабельного нагревателя слоем стяжки, сразу напольное покрытие или влагоизолирующий слой. Тут надо смотреть на множество факторов: диаметр провода, характеристика помещения, этажность, материал пола и так далее. По большому счету, на этом основная работа по монтажу кабельного пола заканчивается. Далее следует установка термостата и системы управления. Там есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, посмотрите на прикрепленном видео. Одно только правило неизменно: проверка работоспособности теплого пола длится около суток. Если все функционирует нормально, можно приступать к заключительной части.

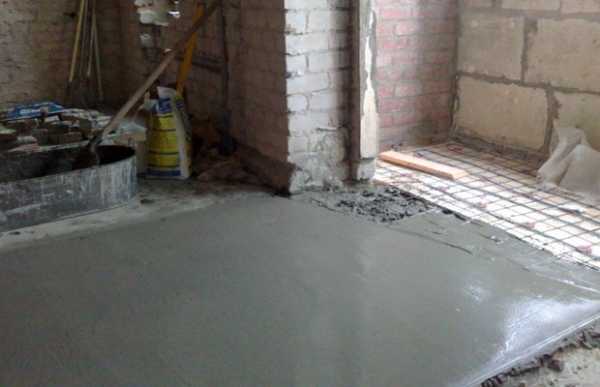

Заливка кабельного нагревателя слоем стяжки

Следует также заметить, что при заливке стяжки может поджидать маленький, но весьма неприятный подвох: частички воздуха при нарушении пропорции веществ для приготовления раствора, могут образовать «поры», которые способны оказать негативное воздействие на кабель, и тот вполне может перегреться. Чтобы такого не произошло, некоторые хитрые строители при монтаже применяют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента. Благодаря такому «компоту», слой становится практически монолитным, и тепло, исходящее от нагревательного элемента, направляется строго по назначению.

Шаг 5: Отделка

Теперь остается окончательная отделка. Если полы готовились под плитку, то предстоит финишная заливка бетонной стяжки. Потом остается дождаться, когда она окончательно высохнет. Тут есть один неприятный момент: в зависимости от сорта материала, применявшегося для заливки, придется очень долго ждать, когда он затвердеет. Иной раз на это уходит от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет гораздо быстрее. Наконец наступает момент, когда уже можно делать окончательное покрытие. Будет это плитка, линолеум, ламинат или ковролин – уже дело ваше.

Самые популярные системы теплых электрических полов

Если каких-то семь-восемь лет тому назад российский рынок был представлен тремя системами («Теплолюкс», «Теплодор», «Кейлит»), то в наше время список фирм, чья продукция устанавливается домах и квартирах, значительно пополнился. Конечно, обо всех рассказать не получится, но о некоторых упомянуть все-таки лишним не будет.

Электрическая нагревательная система «Теплолюкс»

Три буквы AEG уже многие из вас наверняка видели, когда посещали магазины бытовой техники. Да-да, это именно те ребята, которые в начале ХХ века изобрели холодильник, а спустя еще 50 лет – первую автоматическую стиральную машину! Теперь, помимо умных приборов, их фирма освоила выпуск оборудования для утепления полов, у которого есть свои особенности:

• необязательна установка бетонной стяжки;
• не требуется настил влагозащитного слоя;
• толщина устанавливаемого слоя армированного мата всего 3 мм;
• самоклеящаяся основа, исключающая применение дополнительного крепежа;
• тефлоновое покрытие проводников, увеличивающее срок гарантийной эксплуатации.

Армированные маты для утепления полов

Legrand – знаменитый французский производитель, специализирующийся на выпуске электробытовых приборов. Загляните в ближайший к вам магазин Leroy Merlin, и вас поразит обилие розеток, фонариков и принадлежностей с этой маркировкой. Как оказалось, в их каталоге тоже есть покрытия для подогрева полов, и у них имеются свои достоинства – эстетичность, простота, надежность.

Не отстают от европейских производителей и корейцы. Так, фирма RHE/GT представляет в России систему обогрева напольных покрытий под названием Excel. Несмотря на»эксклюзивное» название, продукцию можно назвать уникальной, и вот почему:

• основа – карбоновые стержни, что позволяет значительно экономить электроэнергию;
• автоматически регулирует нагрев;
• технология укладки не предъявляет жестких требований к покрытию, которое будет находиться над теплыми электрическими полами в дальнейшем;
• ионизирует воздух;
• идеален для системы «умный дом».

remoskop.ru

технология укладки под плитку, ламинат электрического пола

Современные городские жители привыкли жить в уютной и комфортной обстановке. Сейчас даже представить себе невозможно квартиру без центрального отопления, водоснабжения и электричества. Если с последними двумя пунктами проблем практически никогда не возникает, то отопление иногда разочаровывает: порой тепло не дается в квартиры до самых холодов. Благо, сейчас имеются различные способы для обеспечения комфортной температуры в доме: разные обогреватели, электрические полы и т. п. Самым удачным вариантом по надежности и качеству обогрева считается теплый электрический пол. Многие посчитают это роскошью. Да, конечно, если предоставить монтаж электрического теплого пола специалисту, то потребуется вложение в это дело немалых денежных средств. А что мешает устройству такой системы своими руками?

Немного о системе электрического подогрева пола

Практически все электрические теплые полы выполнены так, чтобы их монтаж не вызвал у потребителя никаких затруднений. Для удобства устройства такого пола, производители решили упростить их конструкцию. Система состоит всего из 3 элементов:

• блока управления или терморегулятора;
• нагревательного мата;
• температурного датчика.


Терморегулятор

Блок управления является «сердцем» системы электрического подогрева пола, самой важной его единицей. Ведь именно он справляется со всеми функциями управления. Терморегулятор способен работать в различных режимах: вести почасовой, посуточный либо понедельный контроль. При желании систему можно запрограммировать так, чтобы она начала работу в определенное время суток и прекратила функционировать в точно указанные часы. Все это легко можно задать с помощью центрального пульта управления.

Терморегулятор способен избавить хозяев от постоянных включений и выключений устройства обогрева: он дает возможность задания недельного графика работы. К примеру, рабочий день домочадца начинается в 9-00, для этого он просыпается в 7-00 и уходит из дому в 8-00. После завершения трудового дня возвращается в квартиру в 19-00. Суббота и воскресенье выходные дни: хозяин дома практически целый день проводит дома. Чтобы обеспечить экономичность работы системы обогрева пола необходимо ее запрограммировать таким образом: в будние дни устройство включается в 7-00 и 19-00, выключается в 8-00 и 22-00 соответственно; в выходные дни – функционирует на протяжении всего дня. Настройка работы системы электрических теплых полов таким способом позволит сэкономить электроэнергию до 60%.

Есть и более дешевые терморегуляторы, не поддающиеся программированию и только осуществляющие слежение за необходимой температурой поверхности пола. В таком случае система функционирует по полной программе и, естественно, ни о какой экономии и говорить не приходится.

Нагревательный мат

Этот элемент необходим для обеспечения обогрева основания пола. Он имеет вид гибкой сетки, на которой расположены кабели нагрева. Ширина мата равна 0,5 м, а его длина может достигать величину в 25 м. Перед покупкой этого элемента необходимо провести точные расчеты необходимого количества кабеля: лишние метры – деньги на ветер, нехватка – тоже нехорошо. Если правильно выразиться, то главное определить не необходимую длину изделия, а посчитать всю площадь будущих теплых полов.

Важно! При расчете требуемого количества материала следует помнить, что не допустима укладка нагревательного мата под мебелью и прочими предметами быта. Расстояние от края мата до элементов обихода должно быть минимум 20 см.

Температурный датчик

Такой элемент необходим для снятия показаний температур с пола и передачи их на основной блок управления теплого пола. Без датчика работа системы была бы не только не экономичной, но и не безопасной – сильный нагрев пола может стать причиной возникновения непредсказуемых ситуаций.

Подготовительные работы

Собрать электрический теплый пол своими руками – это не просто произвести монтаж всех элементов системы. Здесь требуется проведение и подготовительных работ, таких как:

• выполнение расчета необходимого количества материала;
• подготовка поверхности пола.

Расчет кабеля

Как правило, кабелем покрывается около 80% поверхности от всей площади помещения. Мощность на 1 м2 при этом составляет 180-200 Вт. До начала процесса укладки требуется проверка сопротивления секции кабеля: разрешено отклонение от указанного в техническом паспорте на 10% для обеих сторон. Как говорилось выше, прокладка кабеля в местах расположения мебели, бытовой техники строго ЗАПРЕЩЕНА! Также при расчетах стоит учесть, что провод не прокладывается вблизи стен, расстояние от них должно быть минимум 5-7 см.

Следующий этап: расчет шага укладки кабеля. Для этого используется следующая формула:



где S – фактическая площадь, на которую укладывается секция, м2;

L – длина секции, м (указана в паспорте секции).

Подготовка поверхности

Чтобы повысить эффективность работы электрического теплого пола, ее укладку стоит совершать на заранее подготовленное основание. Помимо обязательной заделки трещин и грунтовки, необходимо проделать и другие важные работы. Они будут направлены на осуществление того, чтобы все тепло от электрических кабелей поступало внутрь помещения, а не рассеивалась в плитах перекрытия.

Этот этап предусматривает дополнительное утепление пола. Конечно же, можно обойтись и без него: в таком случае электрический теплый пол, будет одновременно осуществлять нагрев как пола пользователя такой системой, так и потолка соседей снизу. Эффективность устройства не будет иметь желаемого уровня: ведь сколько тепла будет рассеиваться и тратиться в большом количестве бетона.

Утеплитель для электрического теплого пола имеет вид «слоеного пирога», состоящего из нескольких видов материалов. Первый слой – гидроизоляция в виде полиэтиленовой пленки, далее – пенопласт определенной толщины, затем – теплоотражающий экран.

Если предусматривается использование системы электрического теплого пола в качестве основного обогревателя, обязательно применение теплоизоляционного слоя. Для этих целей отлично подойдет пенополистирол 35 плотности. Причем его толщина выбирается исходя из того, какое помещение расположено под будущей системой. Если помещение находится на верхних этажах, то есть внизу имеется жилая квартира, то покупают утеплитель толщиной 20 мм, если на первом этаже, внизу которой есть отапливаемый подвал – 30 мм. В случае монтажа электрического теплого пола на балконе, в квартирах первого этажа без отапливаемых подвалов, в расположенных над сквозными арочными пролетами помещениях выбирают пенополистирол толщиной 50 мм. В частных домах, когда бетонная подушка расположена на грунте приобретают утеплитель в 100 мм.Изоляция может бытьуложена на специальный клей или прикреплена дюбелями.

Процесс устройства теплого пола

После того как все требуемые материалы и оборудование куплено, подготовительные работы выполнены, пора приступать непосредственно к самому монтажу электрического теплого пола. Этот процесс самый ответственный и трудоемкий. Состоит он из нескольких этапов.

Подготовка места под терморегулятор

Для начала необходимо выбрать наиболее удобное для управления системой место.

Внимание! Минимальное расстояние от пола до терморегулятора должно быть равна 30 см.

Если же монтаж электрического теплого пола производится в помещениях с повышенной влажностью: ванных комнатах, бассейнах — блок управления лучше, вообще, вывести за пределы этого места.

Далее в предполагаемом месте размещения блока управления высверливается гнездо. Выполняется этот процесс с помощью специальной насадки. Также следует проштробить каналы, которые необходимы для прокладки монтажных концов нагревательных кабелей и провода термодатчика. Чтобы защитить проводку от воздействия влаги рекомендуется его размещать в гофрированной трубе.

Не стоит забывать, что к терморегулятору необходимо подвести и кабеля энергопитания. Чтобы выявить требуемое сечение кабеля можно воспользоваться следующей таблицей:

Материал проводника	Сечение, мм2	Максимальный ток нагрузки, А	Максимальная суммарная мощность нагрузки, кВт
Медь	2х1,0	16	3,5
	2х1,5	19	4,1
	2х2,5	27	5,9
Алюминий	2х2,5	20	4,4
	2х4,0	28	6,1

Прокладка кабеля

Перед началом монтажа нагревательных секций рассчитывают шаг прокладки. Этот этап был выполнен еще в подготовительных работах. Согласно полученной величине расстояния кабелей друг от друга и размещаются провода.

Этапы прокладки нагревательных секций:

1. В месторасположения терморегулятора подводится монтажный конец секции. Его соединительный конец закрепляется на монтажной ленте;
2. От этой секции продолжается укладка остальных участков нагревательного кабеля;


Важно! Кабели нагрева стоит укладывать максимально аккуратно и равномерно, тщательно избегая пересечений, изломов и натяжений.

Монтаж нагревательных секций рекомендуется производить в обуви с мягкой подошвой. Так можно избежать повреждения кабеля. Есть второй вариант временной защиты разложенных секций от износа – покрывать их фанерными листами или другими укрывочными материалами.

Установка датчика и блока управления

В ранее подготовленный канал для датчика размещается трубка. Внутрь трубки укладывается датчик, конец закрывается крышкой. Таким образом, обеспечивается защита температурного датчика от попадания в нее цементного раствора при формировании стяжки.

Трубка, внутри которого находится температурный датчик, должна быть выведена от стены на расстояние в 50 см. При этом важно учесть, чтобы радиус изгиба гофрированной трубки не был меньше 5 см. Далее гофротрубка закрепляется на поверхности пола на одинаковом от двух нагревательных секций расстоянии.

После окончания процесса монтажа датчика и вывода необходимых проводов, монтажный канал заполняется раствором алебастра, а концы нагревательных секций подключаются к терморегулятору.

Чтобы проверить работоспособность смонтированного электрического теплого пола терморегулятор ставят на минимальную температуру, подают на короткое время рабочее напряжение на систему. Далее постепенно увеличивается уровень нагрева и фиксируется факт функционирования устройства.

Монтаж стяжки

Это процесс состоит из нескольких частей:

1. Выставляются маяки для получения равномерной поверхности пола, отмечается ими необходимая высота цементно-песчаной стяжки;
2. Замешивается требуемое количество раствора и укладывается на пол;
3. С помощью мастерка раствор разравнивается на поверхности;


Важно! Толщина стяжки над нагревательными секциями не должна быть менее 3 см.

После окончательного высыхания раствора остается лишь разместить на стяжку подложку, а затем покрыть ее финишным напольным покрытием: ламинатом, плиткой и т. д.

Более подробная и понятная инструкция по укладке теплого электрического пола приведена в следующем видео:

bouw.ru
