К отделке пола в санузле нужно подходить серьезно. Каждому хозяину хочется, чтобы в ванной комнате царили чистота и уют. Зимой ходить босиком по холодному кафелю некомфортно. Именно поэтому многие сегодня устанавливают систему «теплых полов». На современном рынке можно найти разные виды таких конструкций. Какой пол выбрать, поможет разобраться эта статья.

Содержание статьи

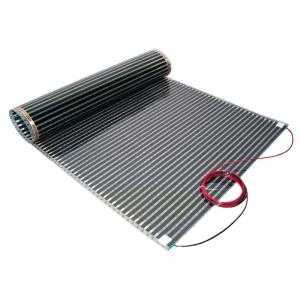

Пленочные системы напольного покрытия

Пленочный теплый пол под плитку, отзывы о котором многие владельцы квартир оставляют хорошие, – относительно новый вид отделки ванных комнат. Большинство людей всегда выбирали водяные нагревательные покрытия или кабельные электрические полы. В настоящее время стремительно приобретает популярность инфракрасные системы. Они включают в своей структуре специальную тонкую пленку, через которую проходит электрический ток. Благодаря этому такое покрытие излучает тепло.

Теплый пол в ванной комнате

Преимущества пленочных полов

Важное преимущество этих систем – способность нагревать предметы, расположенные в помещении, а не воздух. Это свойство отличает пленочный теплый пол от других подобных конструкций. Монтаж теплого пленочного пола своими руками позволяет равномерно распределять тепло в ванной комнате, что способствует комфортной эксплуатации санузла даже в холодное время года. К другим достоинствам этой системы обогрева относят:

1. Относительно невысокая стоимость. Цены на пленочные покрытия «не кусаются». В зависимости от ряда показателей можно выбрать вполне бюджетную модель. Если все грамотно просчитать, выбрать качественный, но недорогой изоляционный материал, стяжку, такой пол монтировать выгодно.
2. Экономия электроэнергии. Такие инфракрасные конструкции нагреваются быстро, в отличие от других систем. Они считаются довольно мощными в работе. Максимальная температура пленки составляет 50 °C.
3. Многофункциональность. Этот материал подходит для всех видов отделки пола: керамической плитки, камня, паркетной доски, ламината или линолеума.

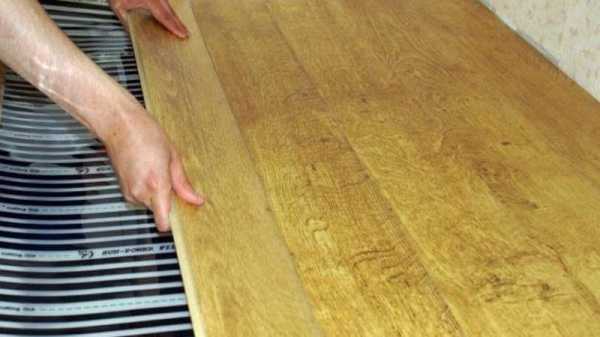

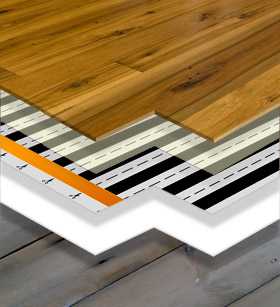

   Укладка теплого пленочного пола под паркетную доску

4. Такой теплый пол обладает хорошей влагоустойчивостью, поэтому идеально подойдет для душевых и ванных комнат.
5. Безопасность. Инфракрасные нагревательные конструкции для пола являются гипоаллергенными. Они не приносят вреда организму человека.
6. Отсутствие запаха, а также равномерное распределение тепла, которое защитит от сквозняков.
7. Такой вид напольного покрытия позволяет отапливать помещение без газа.
8. Установку теплого пленочного пола легко можно выполнить самостоятельно.

   Монтаж пленочного пола с подогревом

Кафель – самый удобный и наиболее подходящий облицовочный материал для ванных комнат. Однако его характеризует высокая теплопроводность. Поэтому пленочный теплый пол под плитку своими руками станет прекрасным решением проблемы холодного покрытия в санузле. Пол будет нагреваться одинаково по всей поверхности, становиться на такое покрытие будет комфортно и приятно. Чтобы положить пленочный теплый пол своими руками, следует провести тщательную подготовку помещения. Лучше выполнять работу поэтапно.

Стадия подготовки

Начинать нужно с выбора наиболее подходящего для вашей ванной комнаты типа пленочного пола. Существуют конструкции с разными показателями нагрева. В этом случае следует исходить из климатических условий региона, особенностей квартиры или дома. Не забывайте и о приобретении утеплителя. Под керамическую плитку лучше купить твердый материал.

После этого отмечают участки, на которых будут прокладывать термопленку. Это должны быть места, свободные от бытовой техники и предметов мебели. В противном случае отдача тепла блокируется.

Следующий шаг предполагает тщательное очищение поверхности пола от пыли и мелкого мусора. Наиболее удобный способ – хорошо пропылесосить покрытие.

Перед укладкой системы «теплый пол» нужно проверить с помощью строительного уровня горизонталь поверхности. Выявленные отклонения не должны составлять более трех миллиметров. Если показатели выше, потребуется шлифовка бетонного основания. Для устранения углублений целесообразно использовать шпаклевку, выступы на полу выравнивают и сглаживают.

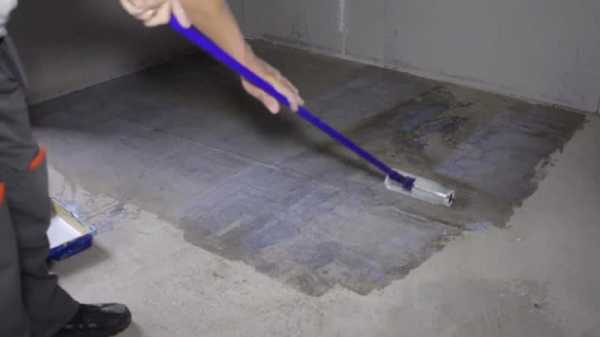

Подготовка поверхности к монтажу системы теплого пола

Если пол деревянный, его нужно отциклевать, чтобы получить ровную горизонтальную поверхность.

Пошаговая инструкция монтажа

Во время укладки теплого пола специальную термопленку помещают отражающей стороной вверх. Чтобы выполнить монтаж правильно, нужно соблюдать строгую последовательность действий:

1. Соединить лавсановым скотчем уложенные лицевой стороной листы. К этому шагу нужно уже подготовить пол к укладке термопленки.
2. В процессе работы пленочный материал нарезают полосками. Размеры заготовок не должны составлять больше десяти метров. Лучше разрезать изделие по специальным пунктирным линиям.

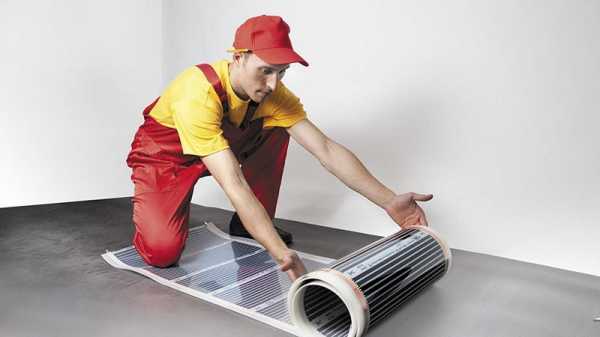

3. Постепенно раскладываем пленку на покрытии, перемещаясь вдоль комнаты. Таким образом, при расходовании материала цельных отрезков останется больше, а число мест подключения уменьшится.

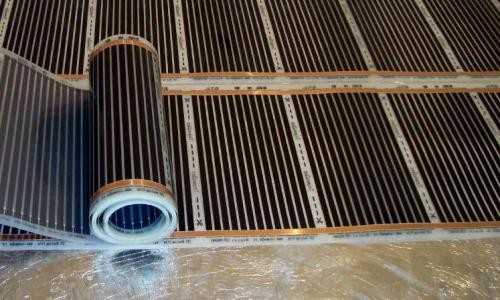

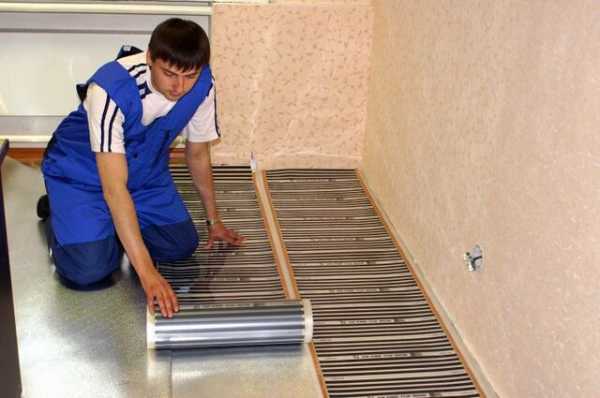

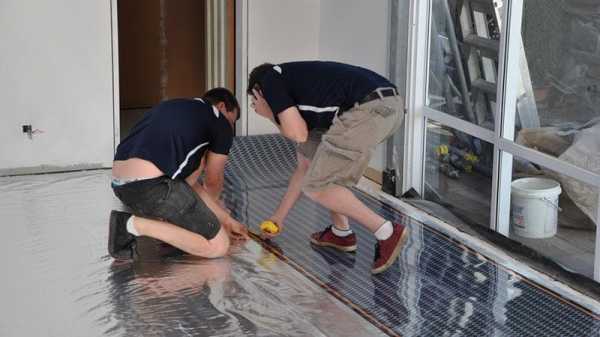

   Укладка термопленки

4. В процессе монтажа пленку помещают медной полосой вниз. Затем полоски материала соединяют при помощи двустороннего скотча. Такое крепление позволит избежать смещения листов во время облицовки плиткой.
5. Иногда мастера применяют метод фиксации монтажными скобами. При этом помните, что скрепляют только края материала по бокам, в тех местах, где нет проводящих электрический ток компонентов.
6. Термопленку можно укладывать только в один слой. Нельзя допускать, чтобы закрывались слои материала, содержащие нагревательные элементы. Работу следует проводить аккуратно, чтобы не порвать термопленку и соединительные провода.

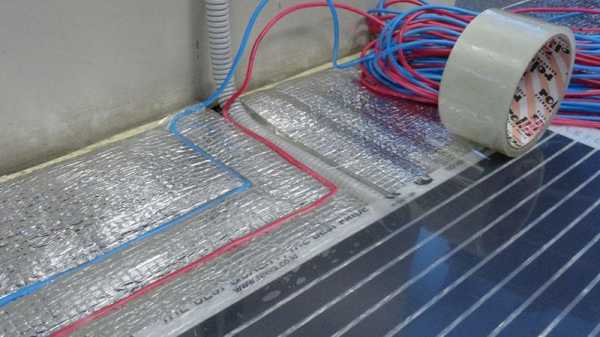

   Подключение проводов теплого пленочного пола

7. После этого на пленку нужно подсоединить клеммы в местах имеющихся срезов. Это необходимо для обеспечения контакта.
8. Посередине медной полосы термопленки прокалывают отверстие дыроколом. В эту прорезь вставляют клемму.
9. Следующий шаг – соединить оба отверстия – клеммы и термопленки. Нужно также зафиксировать заклепку, большая часть которой располагается со стороны медной полосы.
10. После этого можно устанавливать терморегулятор. Его прикрепляют на стену рядом с проводкой. Этот аппарат можно смонтировать самостоятельно либо подключить в ближайшую розетку с помощью шнура.

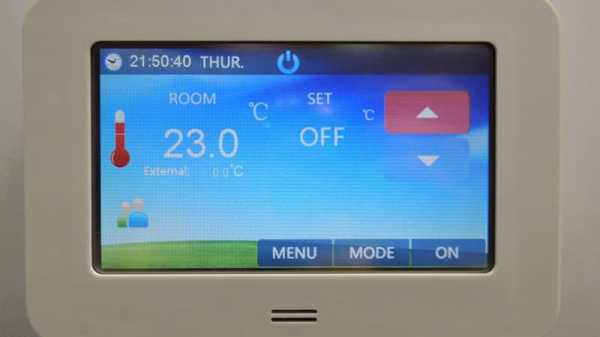

    Внешний вид терморегулятора для пленочного теплого пола

    При этом лучше заранее распланировать место установки прибора с учетом меблировки помещения и размещения бытовой техники.

11. Следующий шаг – подключение проводов к клеммам. При этом чтобы провода не перекрещивались, их нужно разместить по разным бокам утеплительного материала.
12. Затем нужно соединить пленку с проводом. Для этого снимаем изоляцию на участках подсоединения к клеммам.
13. После этого производим подвод оголенного провода, в месте подключения прижимаем плоскогубцами.
14. Следующий этап – изоляция кабеля. Для нее применяется специальный материал из каучука, который идет в комплекте с пленкой. Заизолировать одну клемму можно с помощью двух кусочков материала. Они закрепляются вверху и внизу. Потом утеплитель выравнивают, для чего производят надрезы на соответствующих участках. Можно использовать обыкновенные ножницы. В конце провода подсоединяют к терморегулятору.
15. Следует также монтировать датчик измерения температуры напольного покрытия.
16. Подключаем аппаратуру к электросети. Если вы не уверенны, что сможете строго соблюдать все требования безопасности, рекомендуется вызвать для работы специалиста-электрика.

Отделка теплого пола керамической плиткой

Чтобы теплый пленочный пол был уложен по всем правилам и прослужил вам долго, нужно не только корректно выполнить монтаж нагревательной системы, но и качественно провести облицовку кафелем внешнего покрытия. Можно следовать такой поэтапной инструкции:

1. Сначала укладываем листы гипсокартона или специальную сетку ячеистой структуры. Потом производим разметку поверхности под укладку керамических изделий. Нужно заранее выбрать способ укладки – по параллели к стенам или диагональный.
2. Нужно подготовить клей для плитки, следуя инструкции на упаковке. Помните о том, что клеевая смесь должна быть специальной, той, которую используют для облицовки теплых полов.

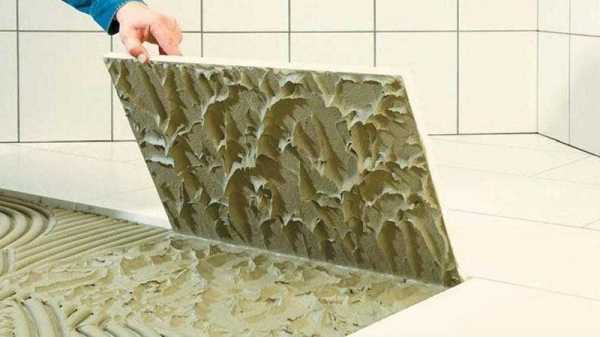

   Клей для отделки теплого пола кафельной плиткой

3. Оклеивание начинаем от центра комнаты по разметке. Иногда все же размещение отделки можно сместить. Многие мастера рекомендуют начинать работу со стороны самой дальней стены по направлению к выходу.
4. Подготовленный клеевой состав накладывают на кафельные изделия и на поверхность пола с помощью специального зубчатого шпателя. Каждую плитку придавливаем и так постепенно оклеиваем всю поверхность. Используя зубчатый шпатель, наносим смесь подготовленного клея на саму плитку и на пол.

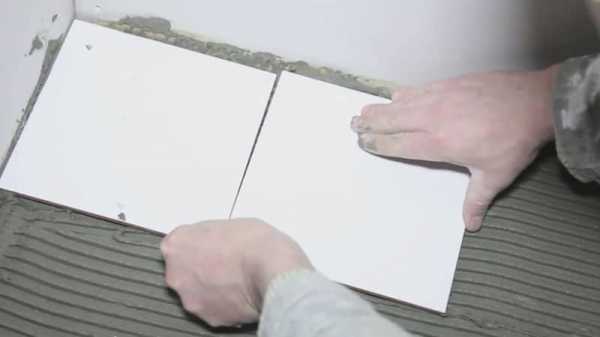

   Процесс укладки плитки на пленочную конструкцию теплого пола

5. Чтобы соблюдать одинаковое расстояние между элементами облицовки, используют крестики. Излишки клеевого раствора лучше сразу вытирать. Укладывая плитку, следует все время проверять, насколько ровно становится кафель.
6. После укладки материала по всему полу нужно дать клею высохнуть. Для этого помещение оставляют на сутки. Когда все работы завершены и облицовка высохла, можно приступать к затирке межплиточных швов. Для этого следует приобрести маленький резиновый шпатель и специальную смесь для заделки стыков между плитками. После окончания процесса, остатки затирки нужно удалить с облицовки влажной тряпкой.

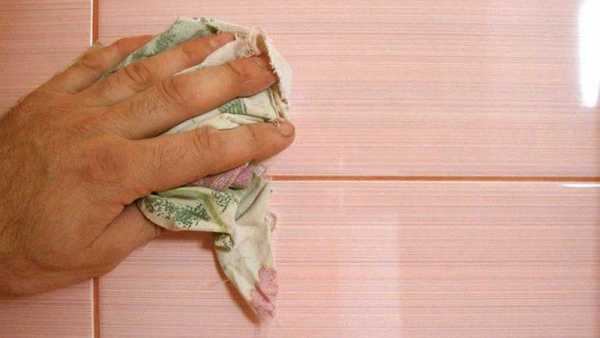

   Финишный этап укладки плитки и затирка швов

Именно в ванной комнате установка теплого пола будет наиболее актуальной. Если соблюдать технологию монтажа и выполнять работу аккуратно, пленочное покрытие для нагрева можно уложить своими руками, а также выполнить облицовку пола керамической плиткой.

zonavannoi.ru

Качественный монтаж пленочного теплого пола своими руками

Такое напольное покрытие, а скорее материал, который осуществляет подогрев основного пола, довольно новое на рынке. Это тонкая, органического происхождения пленка. Она включает в себя углеполимерные, карбоновые элементы, выступающие элементом нагревания и излучающие инфракрасные волны, безопасные для окружающей среды и здоровья людей. Монтаж пленочного теплого пола своими руками выполнить просто.

Пленочный пол имеет различные режимы, поэтому он является пригодным для укладки под любые покрытия.

Пленочный теплый пол удивительно эффективен в отоплении, учитывая простоту, легкость его монтажа и габариты. КПД выше на 15%, чем у остальных способов обогрева. Такой пол одновременно экономен и полностью экологичен.

Преимущества:

1. Неимоверно эффективный при толщине всего в 0,5 мм, но достаточно прочный.
2. Разные режимы работы теплого пола, в том числе и щадящий. Это делает материал пригодным для укладки под любые покрытия.
3. Установка теплого пола своими руками производится легко. Он простой в обслуживании. Для монтажа не потребуется особого опыта, навыков. Установка выполняется обычными инструментами. Под него не требуется делать стяжку чернового пола, достаточно, чтобы плоскость его была более или менее ровной.
4. Абсолютная взаимозаменяемость всех кусков, сегментов, областей. Ремонт такого покрытия не составит труда и сэкономит деньги.
5. Излучение теплого пола безопасно для окружающих. Нет никаких электромагнитных излучений.

Специалисты отмечают, что для теплого пола наилучший способ укладки — «сухой» монтаж. Детали нагрева ложатся под основное покрытие без различных стяжек, клея.

Инструменты и материалы, используемые в работе

Инструменты для укладки пленочного пола.

• элемент нагрева, подкладка из теплоизоляции;
• провода и регулятор работы;
• пленочный пол;
• изолента, скотч;
• короб для распределения проводки;
• отвертки, плоскогубцы, кусачки, ножи, ножницы;
• приспособления для работы с электрическими проводами: стриппер, конденсаторные трубки для соединения проводов и подобные;
• защитные средства при работе с электричеством, резиновые перчатки.

Вначале проверяют поверхность чернового пола на отсутствие значительных неровностей. Допустимые неровности — около 2 мм. Если они существенные, тогда надо сделать шлифовку бетона или циклевку древесного пола. Пленку можно класть и на какую-либо поверхность, главное условие — ровность и сухость. Черновой пол должен быть чист от мелкого мусора, пыли.

Производится укладка теплоизолирующей подкладки. Ее стелют так, чтобы она была гладкой и ровной без складок и морщин, металлизированной поверхностью кверху. Последняя состоит из полос материала. Их располагают «встык» к каждой предыдущей, закрепляют обычным скотчем.

Основная подготовка к монтажу пола

Схема теплого пленочного пола.

После того как основа подготовлена, принимаются за монтаж. Для эффективного обогрева помещения, если оно производится только таким материалом, надо, чтобы его площадь была минимум 70% от всей площади комнаты, в иных случаях — 40-50%.

Необходимо помнить о том, что от стены до края материала должен быть зазор не более 10 см. Перед началом монтажа читают прилагаемую инструкцию. Это нужно сделать обязательно, так как подключение и установка полов различных видов и производителей могут очень отличаться друг от друга.

Теплый пол укладывают, как можно меньше расходуя материал. Избежать большого количества соединений и чрезмерного расхода проводов позволит нарезка его таким способом, чтобы вышло как можно меньше полос. То есть нарезка производится вдоль.

На пленке есть специальные отметки, по ним нужно производить нарезку, что исключит повреждения карбоновых вставок.

Монтаж пола: рекомендации

Схема стандартной установки пленочного пола.

Листы между собой и черновым полом фиксируются скотчем, они должны быть устойчивыми и не ездить. Места для подключения проводов выводятся под плинтус, а также на края покрытия.

Термопленку крепят скотчем по отношению к изоляционной прокладке. Это исключит сдвиги. Крепят вплотную, так равномерность нагрева будет достаточной. Не допускают накладывания кусков один на другой. Надо удалять всевозможные заломы, складки, перекрытия, накладки частей материала друг на друга. Шины из меди располагаются внизу.

Зажимы для контактов соединяются с шинами из меди. На одну полосу рассчитано два таких зажима, их количество соответствует числу медных полос. Необходимо следить за тем, чтобы контакты были синхронно расположены в одну сторону к стене, на которой находится распределительный короб с терморегулятором.

В комплекте идут специальные зажимы, их закрепляют маленькими плоскогубцами на проводах. Провода подсоединяются с контактами зажимов, каждый из них необходимо заизолировать.

Далее монтируют распределительную коробку. Тут нужно соблюдать меры предосторожности при работе с электрикой. Данная работа, тем не менее, под силу каждому человеку с минимальными знаниями о таких работах. К коробке подводятся необходимые провода. В процессе таких работ нужно отключить питание во избежание поражений током.

Провода от обогревательной конструкции подводятся и присоединяются к коробке.

В таком случае подключение производится параллельной схемой.

С целью удобного расположения материала и проводов в теплоизоляции делают неглубокие ровчики. Это исключит выпирание, рельефность поверхности, а также защитит сами провода от повреждений.

Датчик: некоторые моменты

Последовательность установки термодатчика.

Важным элементом теплого пола является датчик температуры. Его располагают в месте, где он будет защищен от повреждений. Датчик нужно разместить достаточно близко к обогревательной конструкции, под покрытием. Такое место подойдет там, где ставят мебель, которая редко сдвигается. Для него вырезается в подложке паз по его размеру.

Датчик фиксируется изоляцией из битума или изолентой в наиболее меньших зонах нагрузок. Под него вырезается канавка в теплоизоляции. Длина его проводов — до 50 м, не больше.

Если есть возможность, рекомендуют смонтировать еще один термодатчик, фиксирующий перегрев. Терморегулятор в таком случае должен поддерживать эту функцию. Он обеспечивает усиленный контроль за температурой в небезопасных участках потенциального перегрева. Если перегрев появится, пол отключится.

Установка терморегулятора

Схема подключения терморегулятора пленочного теплого пола.

Сначала нужно убедиться в безопасности и изолированности системы. Необходимо каждый раз снизу и сверху переложить ее не проводящим ток материалом и заизолировать изолентой.

Теплый пол смонтирован, подсоединен к сети, дальше его подключают к системе управления и регулировки. Место для терморегуляторов и коробок распределения выбирают на расстоянии 15-20 см от поверхности пола.

Учитывают, что этот элемент монтируется строго с прилагаемой инструкцией. Общая мощность площади пленки должна быть такой, на которую он рассчитан.

Подключается система с использованием прибора защитного отключения, номинальное напряжение для срабатывания — не больше 30 мА. Такой теплый пол необязательно соединять с контуром заземления.

Некоторые предосторожности

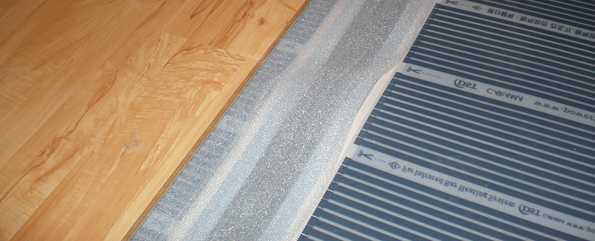

Укладка пленочного пола под ламинат.

Несмотря на достаточную для своей толщины прочность, пленка все же подвержена механическим повреждениям, поэтому ее необходимо защитить.

Если в роли основного используется жесткий материал, как ламинат, то достаточно будет простой толстой полиэтиленовой пленки для защиты. Она укладывается сверху на пленочный пол.

При использовании ковролина, линолеума и подобных мягких материалов, теплый пленочный пол рекомендуют защитить более основательно и надежно. Тогда к полиэтиленовой пленке добавляют фанеру, древесную плиту. Они могут быть как очень тонкими, так и достаточно толстыми. Во время их укладки необходимо тщательно следить за тем, чтобы они не повредили пленку.

Если решено в качестве основного пола использовать плитку, то, вкупе с укладкой пленочного пола, этот процесс станет более трудоемким. Сверху на пленку ложится полиэтилен, а далее укладывается армированная сетка для строительных или малярных работ. Важно, чтобы она не проводила ток. Она фиксируется так, чтобы не повредить элементы нагрева, шины из меди, проводку. Далее кладется плитка на специальный плиточный клей. Процесс довольно прост, трудоемкость заключается в том, что нужно быть достаточно аккуратным: пленочный пол должен быть без складок, ровным.

Моменты, которым следует уделить внимание:

• не монтируют при большой влажности и минусовых температурах;
• запрещается сгибать ее острым углом на участке более 5 см;
• гвозди для фиксации и подобное не применяют;
• запрещается накладывать полосы, делать в них отверстия;
• нельзя использовать более 10 метров погонных на кусок и применять такой с потреблением больше 10 А;
• запрещается монтировать возле каминов и нагревательных приборов;
• нельзя включать пленку в рулоне, использовать подложку с металлическими элементами.

И в заключение помните, что при затоплении нужно выключить подложку и просушить естественным методом. Главное, пол не используют для сушки влажных предметов. Удачи!

dekormyhome.ru

Монтаж пленочного теплого пола своими руками: видео

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

1. Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
2. Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
3. Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
4. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
5. Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
6. В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
7. Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

• Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

• Для определения температуры поверхности пола используется термодатчик.

• Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

• Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

• Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

1. Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
2. Температура плавления (130 С0). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С0.
3. Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
4. Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
5. Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется  в следующем порядке:

• Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
• Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
• Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
• В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

• Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
• Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

• Проверка работоспособности.
• Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
• Можно монтировать напольное покрытие.

Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя.

Схема подключения

Следует обратить внимание, что подключение всех элементов теплого пола выполняется параллельно. Это чрезвычайно важно для обеспечения надежной работы системы обогрева в целом, поскольку при выходе из строя одного из ее элементов остальные продолжат работать.

Внимание! Разрезать пленку можно только в специально предназначенных для этого местах. На каждом рулоне они обозначены пунктирной линией. В противном случае можно нарушить целостность электрической цепи.

Укладка пленки под различные типы напольного покрытия

Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.

Важно! Пленочный теплый пол под линолеум или ковролин укладывается с использованием подложки из фанеры или ДВП между инфракрасной пленкой и напольным покрытием.

Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.

Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.

Недостатки пленочного теплого пола

К недостаткам таких систем обогрева помещений относятся:

1. Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
2. Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.

Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.

Видеоинструкция

Подробная инструкция по монтажу пленочного теплого пола своими руками, видео:

openfile.ru

Монтаж пленочного теплого пола своими руками (фото и видео)

Монтаж пленочного теплого пола своими руками интересует многих владельцев квартир и домов. Основа такого пола — тонкая пленка органического происхождения. Она содержит в своем составе углеполимерные, или карбоновые, составляющие. А если точнее, то основой пола является карбоновая паста, которая находится внутри пленочного пространства, изготовленного из полиэстера. В этом же пространстве расположены тончайшие медные жилы.

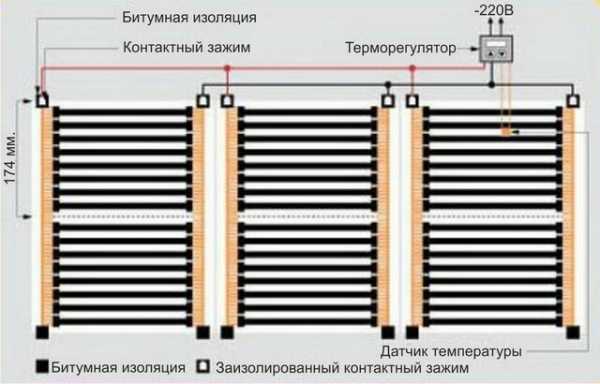

Рисунок 1. Схема подключения пленочного теплого пола.

Они выступают как нагревательные элементы. Во время работы они излучают инфракрасные волны, которые не наносят вреда человеческому организму. КПД такой системы обогрева выше остальных на 15%. Как укладывать пленочные теплые полы — об этом следует поговорить подробнее.

Пленочные теплые полы

Теплые полы на органической пленке имеют свои преимущества:

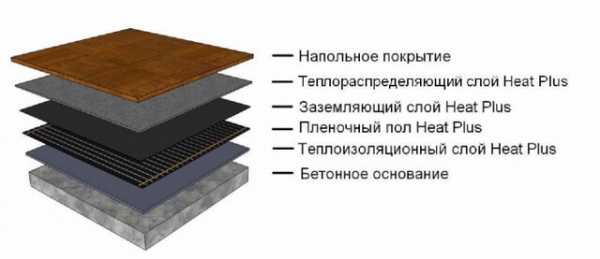

Рисунок 2. Схема устройства теплого пленочного пола.

• простота установки и обслуживания системы;
• укладка возможна под настил любых покрытий;
• легкость в ремонте;
• малая толщина;
• безопасность системы.

Установка системы проста и не требует специальных инструментов и квалификации мастера. Можно постелить пленочный теплый пол своими руками. Не нужно также заливать специальную стяжку. Как укладывать пленочный теплый пол?

Главное — иметь относительно ровную поверхность основы. Сверху на систему можно настилать любое напольное покрытие. Отдельные вышедшие из строя элементы легко заменяются на новые. Толщина их составляет всего 0,5 мм. Инфракрасное излучение дает тепло и не вредит здоровью. Продается утеплитель в рулонах.

Монтаж теплого пола

Для монтажа системы обогрева необходимо выполнить несколько действий:

Схема теплого пола с использованием керамической плитки.

• рассчитать количество пленки и подложки;
• подготовить поверхность основания;
• приготовить провода и терморегулятор;
• запастись изолентой;
• приготовить коробку распределения;
• взять нож, бокорезы, отвертку и плоскогубцы.

Перед выполнением работ нужно подготовить поверхность. Она должна быть ровной. В противном случае нужно прошлифовать черновой пол. Деревянную основу просто циклюют. Затем удаляются пыль и грязь, расстилается подложка теплоизоляции. Металлизированная ее сторона направляется вверх. Полосы стыкуются друг с другом и фиксируются обыкновенным канцелярским скотчем.

Установка пленочного теплого пола своими руками начинается в 10 см от стены. Рулон материала раскатывается и нарезаются полосы вдоль комнаты. Возможные места разрезов помечены на пленке. Укладывается материал на основу пола так, чтобы медные шинки оказались внизу. Площадь покрытия должна составлять для необогреваемого помещения более 70% от всей площади пола, в обогреваемой комнате достаточно закрыть 40-50% площади.

Контактные зажимы и медные шинки соединяются. Места соединений следует направить в сторону расположения терморегулятора и распредкоробки. Каждый контакт соединяется с электрической сетью и изолируется.

Конструкция инфракрасной пленки.

При работе с электрическими проводами следует соблюдать правила безопасности. Напряжения в них не должно быть во время монтажа. Все провода от контактов нужно подвести и подсоединить к распределительной коробке (рисунок № 1).

Температурный датчик следует разместить в зоне его гарантированной сохранности, но обязательно под пленкой системы обогрева. Регулятор температуры и распредкоробки нужно установить примерно в 15 см от уровня пола. В целом система обогрева похожа на своеобразный многослойный пирог (рисунок № 2). Если поверх системы будет уложен ламинат, не потребуется никаких дополнительных работ по ее изоляции и защите. В других условиях нужно обеспечить сохранность пленки.

А класть керамическую плитку на такой пол — процесс очень трудоемкий. Сначала нужно пленку теплоносителя защитить полиэтиленом, затем армирующей сеткой. Эта сетка не должна быть проводником электричества. Только потом настилается окончательное покрытие пола. Правильно устроенный пленочный пол долгие годы способен радовать жильцов.

Несколько слов в заключение

Пленочный теплый пол — материал, обладающий высокой степенью сбережения энергии. Появился он сравнительно недавно, но уже завоевал авторитет.

Установить его можно под самые разные покрытия.

Это может быть линолеум, ламинат, плитка из керамики, другие материалы. При этом совсем не требуется цементная стяжка. Установка его очень проста, с ней справится даже самый неподготовленный человек.

При смене места жительства его легко размонтировать, свернуть в рулон и перевезти на новую квартиру. Эта система питается от электрической сети с напряжением 220-230 В. Его мощность может составлять 150 Вт, 220 Вт и 400 Вт на м². Это дает возможность прогреваться пленке до температуры 45º при мощности 150 Вт, до 60º при 220 Вт и до 80º при 400 Вт. При этом абсолютно отсутствует электромагнитное поле.

Доказано, что инфракрасные лучи способны оказывать лечебное воздействие на многие заболевания, снижать уровень усталости, снимать стрессы. Поэтому покрытый таким материалом пол в комнате очень полезен для организма. Укладывать его — удовольствие.

Как постелить пленочные теплые полы, теперь вам понятно. Успехов в работе!

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

gidpola.ru

Монтаж пленочного теплого пола своими руками

Несколько лет назад на рынке теплых полов появился новый энергосберегающий инфракрасный пленочный материал. И многие его достоинства привели к тому, что он произвел настоящий фурор. Так, монтаж пленочного теплого пола своими руками можно производить под любое покрытие, будь то ламинат, паркет, линолеум или плитка.

Его важными особенностями является отсутствие необходимости в цементной стяжке во время укладки, а также он намного экономичнее в расходе электроэнергии кабельного теплого пола, который, кстати, обязательно нужно заливать цементной стяжкой. Что важно, в случае переезда можно легко и просто демонтировать пленочный пол и постелить его заново в новом помещении. (См. также: Установка тонкого тёплого пола своими руками)

Кроме того лечебные свойства инфракрасного света уже давно используются в медицине, а значит, что такой пол будет оказывать только положительное воздействие на здоровье всех проживающих. Пленка инфракрасного теплого пола будет вырабатывать тепловые лучи, которые легко проходят через напольное покрытие и оказывают лечебный эффект на здоровье человека.

Монтаж пленочного теплого пола своими руками

После того как поверхность пола была очищена и подготовлена на него укладывается теплоизоляционный материал. При выборе теплоизоляции следует ориентироваться на то, каким будет ваше финишное покрытие. Если планируется положить ковролин или линолеум, то изоляцию можно сделать любой, только учесть толщину листа в 3-5 мм. На стыках листы нужно проклеить скотчем. Если же планируется класть керамическую плитку, то обычно рекомендуют использовать в качестве теплоизоляции техническую пробку, имеющую толщину 2 мм.

Во время монтажа следует заранее определиться с положением терморегулятора, а также составить схему монтажа, для того чтобы инфракрасная пленка была впоследствии разложена на полу правильно. При этом укладывать ее следует только на открытых участках, где не будет стоять мебель. (См. также: Как сделать электрический теплый пол своими руками)

Далее технология монтажа пленочного теплого пола подразумевает, что пленку нужно разрезать на полосы нужного размера по отмеченным производителем линиям. Затем пленку необходимо разложить на полу так, чтобы она соответствовала схеме.

Важно! Класть ее следует медной полосой вниз и контактами к стене, где планируете установить терморегулятор.

После этого инфракрасная пленка подключается к проводке. Не забудьте установить на краях медной полосы контактные зажимы и подключить к ним контактные провода. Обязательно следует заизолировать все места подключения проводов к зажиму, а также места разреза пленки с обратной стороны при помощи битумной изоляции. (См. также: Установка тёплых электрических полов своими руками)

Далее технология монтажа пленочного теплого пола предполагает подключение датчика температуры пола. Это производят с нижней стороны пленки. Не забудьте его заизолировать. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.

Важно! Перед тем как укладывать финишное покрытие обязательно протестируйте теплый пол, учитывая, что поверхность должна прогреваться равномерно.

Поверх теплого пола нужно уложить полиэтиленовую пленку, после чего можно класть финишное покрытие.

Важно! Учтите, что в случае, если финишным покрытием будет плитка, после ее укладки стяжке нужно дать просохнуть в течение 20 дней. Только после этого можно будет пользоваться новой системой обогрева пола. (См. также: Как правильно уложить теплый пол под ламинат своими руками)

Пленочный теплый пол под ламинат

В стандартный набор материалов для укладки пленочного теплого пола под ламинат входит рулон термопленки, контактные зажимы для нее, комплект электропроводки, изоляция для контактных зажимов. В принципе вам понадобится к этому набору приобрести только терморегулятор с температурным датчиком.

При укладке теплоотражающего слоя под ламинат не рекомендуется применять материалы, покрытие которых выполнено с использованием алюминиевой фольги. Для монтажа хорошо подойдут материалы, имеющие покрытие из металлизированной лавсановой или полипропиленовой пленки.

Сама установка такого пола под ламинат достаточно проста. Начинается она с укладки теплоотражающего слоя на ровное основание. После того как листы теплоотражателя разложены, их нужно скрепить между собой скотчем. Далее можно приступать к термопленке, которую нужно класть контактами к терморегулятору. (См. также: Как положить тёплый пол в гараже своими руками)

Совет! Стоит помнить, что самым экономичным вариантом расположения полос такой пленки будет вдоль длинной стены, ведь при этом получится меньше точек подключения, а значит, и меньше проводов.

Полосы теплого пола нужно прикрепить к предыдущему слою с помощью того же скотча. Следующим этапом является установка терморегулятора. Он обычно крепится на стене или включается в розетку. Далее следует подключить провода. Тут нужно установить контактные зажимы, осуществить прокладку проводов, обжим контактов и их изоляцию. После этого их можно подключить к терморегулятору. К нему же подключается термодатчик. Остается только произвести тестирование нового теплого пола и можно укладывать ламинат.

Пленочный теплый пол под плитку

Монтаж пленочного теплого пола под плитку имеет свои особенности и требует гораздо больше усилий и времени, чем в других случаях. Ведь изначально он планировался только для сухой укладки. Это означает, что не каждый пленочный пол может выдержать соприкосновение с щелочной средой цементной стяжки или плиточного клея.

Важно! Укладку пленочного пола следует производить только при плюсовой температуре!

Пленку укладывают вниз стороной, где видны медные токопроводящие шины. При этом основа обязательно должна быть сухой и чистой. Чтобы не произошло смещения полос в дальнейшем после подключения можно прикрепить их малярным скотчем. Не забывайте, немаловажно добиться плотного контакта между пленкой и теплоизоляционным материалом. Это исключит появление завоздушенных пустот.

После того как выполнены все работы по укладке пленки, подсоединены термодатчик и термостат, теплый пол можно подключить к сети и протестировать его. Затем, в случае если все нормально, поверх пленки укладывается полиэтиленовая пленка. Также поверх этого слоя гидроизоляции следует положить полимерную, но не металлическую строительную монтажную сетку, имеющую размеры 20-40 мм.

Важно! Если на пол ожидается высокая нагрузка, то в качестве защитного покрытия поверх гидроизоляционного материала допустимо положить СМЛ или влагостойкий ГВЛ, имеющий толщину до 6 мм.

Монтаж такого пола под плитку завершается укладкой этой самой плитки либо керамогранита. Следует учесть, что слой плиточного клея в этом случае должен составлять около 10 мм. Клей также следует брать специальный для теплого пола. Чтобы компенсировать тепловое расширение между напольным покрытием и стеной нужно оставить небольшой зазор, который потом можно закрыть плинтусом.

При выборе теплого пола такого типа ориентироваться следует, прежде всего, на производителей, которые гарантируют качество, подтвержденное документально. Так, среди таких фирм особо выделяют пленочные теплые полы Caleo. Они предлагают теплые полы, как для сухого монтажа, так и для «мокрого» монтажа. В первом случае выполнить укладку можно без стяжки и клея при любых видах ремонта. Во втором случае пленочные теплые полы Caleo укладываются в стяжку либо в плиточный клей. Производительно рекомендует это делать еще на стадии капитального ремонта.

otopimdom.ru

Пленочный теплый пол установка своими руками

Пленочный теплый пол представляет собой дополнительную систему отопления, позволяющую нагревать воздушное пространство, и тем самым, создавать благоприятный микроклимат и комфортные условия проживания. Отметим, что процесс монтажа пленочного теплого пола можно провести даже самостоятельно. Для этого не требуется особых знаний и умений. Но при выборе метода монтажа надо учитывать тип покрытия, где будет осуществлена укладка теплого пленочного пола пола.

Пленочный теплый пол под ламинат

Пленочный теплый пол под ламинат стоит располагать поверх специальной пленки из полиэтилена. Именно она и станет в дальнейшем защитой для термопленки теплого пола.
При установке конструкции теплого пола под ламинат не нужно прибегать к применению подложки, ведь в данном случае при монтаже конструкции применяют особый теплоотражающий материал – Изолон, являющиеся по своему функционалу подложкой.
Теплый пол под ламинат укладывают поэтапно, в некоторой последовательности. Итак, на заранее подготовленную стяжку из бетонной смеси располагают теплоотражающий материал. А затем укладывают и термопленку CALEO, которая накрывается прочной полиэтиленовой пленкой. Все это закрывается ламинатом. Читайте, как правильно выбрать материала для теплого пола.

Пленочный теплый пол под линолеум

Пленочный теплый пол под линолеум и ковролин укладывают с применением фанеры, толщина которой должна равняться 3-5 миллиметра. Вместо фанеры также может быть применен и такой материал, какДВП. Ведь ковролин и линолеум довольно мягкое покрытие для пола, а плотный лист фанера позволит по максимуму сохранит всю конструкцию теплого пола от различного рода повреждений в течение всего времени эксплуатации.

1. стяжка;
2. особый теплоотражающий материал;
3.  термопленка;
4.  полиэтиленовая пленка;
5. фанера или же ДВП.

Лишь только после этого устанавливают финишное покрытие.
Отметим, что монтаж пленочного теплого пола под линолеум или ковролин проводится особым способом, при котором пленку располагают внахлест. Однако при этом обязательно стоит избегать пересечения и касания токонесущих шин. Именно такая укладка конструкции теплого пола способна обеспечить оптимальный и максимально равномерный прогрев поверхности пола. Помните, что теплый пол в ванной комнате устанавливается по похожей схеме.

Теплый пленочный пол своими руками: основные этапы монтажа

Весь процесс монтажа пленочного пола состоит из этапов:
1. Подготовительный или начальный этап. Этот этап требует подготовки всех инструментов и материалов, которые понадобятся для укладки теплого пола. Это комплект теплого пола, а также дополнительный монтажный материал.

Обращаем внимание наших читателей, что при установке всех датчиков и электрических проводов нужно в обязательном порядке изолировать контакты и места подключения. Чтобы теплый пленочный пол своими руками установился без проблем.

4. После того, как вся конструкция пленочного теплого пола размещена, потребуется подключить ее к внутренней электросети в квартире или доме, а также протестировать.
5. На завершающем этапе выполняют укладку поверх пленочного пола полиэтиленовой пленки, и при необходимости фанеры. После завершения всех этих действий располагают выбранное финишное покрытие.
При укладке пленочного теплого пола выполнять все этапы нужно с максимальной аккуратностью, не стоит спешить, а также надо в точности следовать инструкции, предложенной вашему вниманию выше в статье.

Стоит отметить, что пленочный теплый пол отзывы получает всегда только хорошие. Практически все люди очень довольны ним и советуют его своим знакомым. Но, мы также рекомендуем ознакомится с: ремонт теплого пола.

dekormyhome.ru

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

chastnyi-dom.com
