Навес перед гаражом своими руками из поликарбоната – строим своими руками, фото, проект

Содержание

как сделать своими руками, материалы

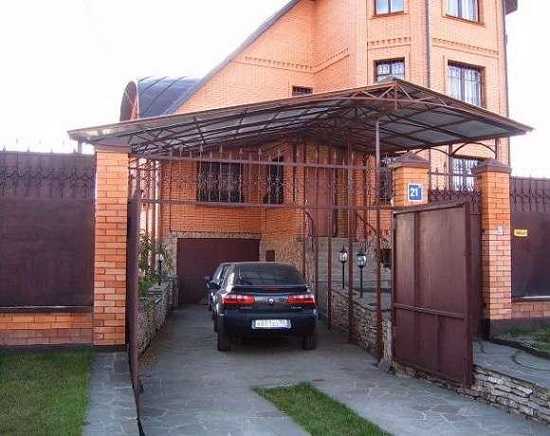

Достаточно часто возникает необходимость в строительстве навеса перед гаражом из профлиста. Такая конструкция главным образом выполняет защитную функцию от атмосферных осадков и палящего солнца. Только качественно выполненная работа гарантирует надежность навеса, а также привлекательный внешний вид строения.

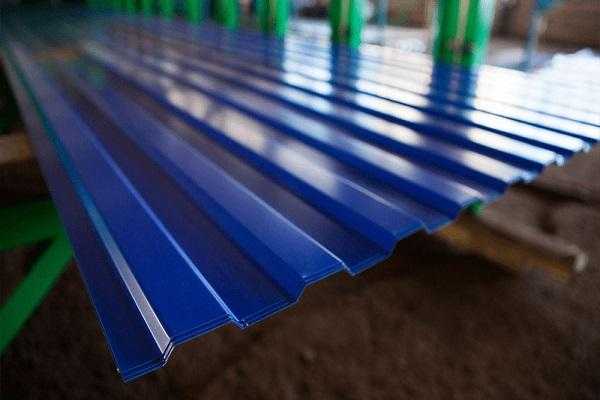

Какой профнастил идеально подходит для навеса?

Для выбора профилированного листа металла важно учитывать три характеристики: внешний вид, прочность и маркировка. Следует отдавать предпочтение покрытию, для которого использовались полиэстер и пластизол – эти полимеры гарантируют стойкость к механическим повреждениям. Также лист не должен иметь геометрические дефекты. Для навеса рекомендуется использовать материал с маркировкой Н (несущий).

Преимущества и недостатки материала

Данный материал отличается высокими эксплуатационными характеристиками, среди которых можно выделить наиболее существенные преимущества:

  1. Устойчивость к механическим повреждениям и низким температурам.
  2. Долгий срок службы.
  3. Прочность и легкость.
  4. Экологическая безопасность компонентов, входящих в состав материала.
  5. Пожаробезопасность.
  6. Доступная стоимость.
  7. Отсутствует необходимость в дополнительном уходе.
  8. Исключается выгорание лакокрасочного покрытия.
  9. Простота монтажа.

Недостатков у кровельного покрытия практически нет. Единственное, что нужно отметить – это подверженность коррозии, если выбранный материал был некачественным.

Пошаговая технология создания и монтажа

Произвести монтаж подобного сооружения сможет каждый желающий, если у него есть хотя бы небольшой опыт строительных работ.

Подготовительные работы

Для начала участок, предназначенный для строительства навеса, нужно выровнять и очистить от загрязнений. Затем подготавливаются углубления для столбов, расстояние между которыми составляет один метр. Перекосы проверяются при помощи уровня, а на дно засыпается щебень.

Определяемся с конструкцией в зависимости от поставленных задач

Как правило, при сооружении навесов из этого материала выбирают односкатный, двускатный или арочный тип. Навесы односкатного типа могут быть отдельно стоящими или пристроенными к зданию – это зависит от назначения конструкции.

Подбираем и рассчитываем количество материала

Количество материала непосредственно зависит от типа конструкции. Для того чтобы рассчитать высоту конструкции, следует учесть высоту крыши дома или гаража. Также учитывается длина листа и ширина ската. Количество оцинкованных саморезов рассчитывается таким образом – шесть единиц на один квадратный метр площади.

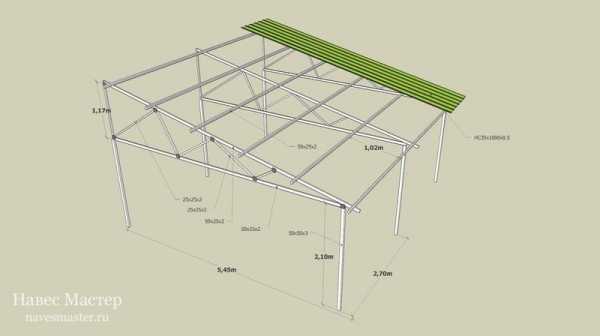

Рекомендуется брать за основу уже готовые чертежи, в которых указано необходимое количество материала.

Готовим необходимые инструменты

Не менее важной деталью монтажа является подбор необходимых инструментов. Для работы понадобится:

  • строительный уровень;
  • молоток;
  • шуруповерт;
  • рулетка;
  • ножовка;
  • дрель;
  • отвертка;
  • сварочный аппарат.

Кроме этого, следует вооружиться гаечными ключами, болтами, саморезами и крепежными уголками. Если навес будет отдельно стоящим, также понадобятся песок, щебень и цемент.

Как построить фундамент для навеса

Фундамент для каждой из опор возводится столбчатый. Размеры при планировке – 500х500. Для каркаса рекомендуется использовать прямоугольные трубы с сечением 60х40. Для начала по углам будущей конструкции делают углубления (не меньше одного метра). Затем засыпается песок и гравий, устанавливаются опоры, и все заливается бетоном для дополнительной прочности. Необходимо будет дождаться полного высыхания раствора – это займет не меньше восьми часов.

Этапы монтажа

Монтаж отдельно стоящей конструкции условно делится на следующие этапы: планировка, составление чертежа, подготовка рабочего места, установка столбцов, обрешетка и укладка крыши. После того, как был заложен фундамент, и установлены стойки, к ним необходимо приварить несущие (продольные) балки, на которые позже будут устанавливаться поперечные прогоны. Данные элементы удерживают профнастил и крепятся саморезами.

Для дополнительного укрепления рекомендуется связать столбцы кольцом жесткости. После того, как вся конструкция будет собрана, ее дополнительно грунтуют и покрывают краской. Для пристроенного к зданию навеса используются треугольные конструкции, при монтаже которых упор делается на стены постройки.

Однако для установки больших конструкций потребуется возведение столбов, которые крепятся металлическими крепежами. Передние столбы должны устанавливаться ниже уровня поперечной балки.

Укладка листов профнастила и окончательные работы по обустройству

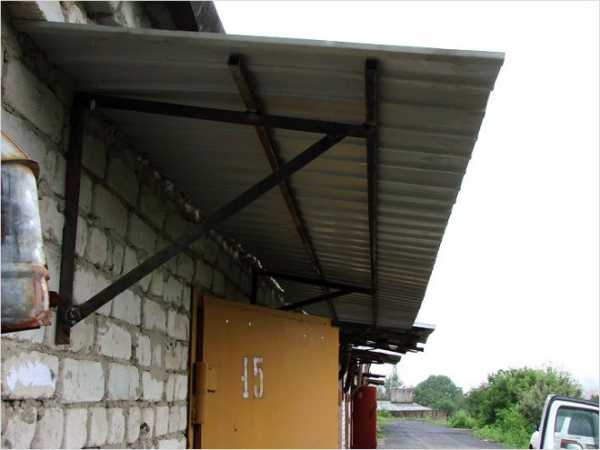

Металлические листы необходимо начинать укладывать с нижнего ряда. Поместив на место первый лист профнастила, его нужно прикрутить при помощи самореза к металлической обрешетке. Для данной конструкции потребуется использование кровельных саморезов, которые снабжены резиновыми шайбами. Далее укладывается следующий лист, с нахлёстом в одну волну. Второй элемент необходимо прикрепить к первому листу несколькими саморезами. И аналогичным образом крепятся следующие металлические листы.

garazhyk.ru

Гараж с навесом своими руками

Вопрос парковки автомобиля интересует многих обладателей частных владений. Что построить, гараж или навес, или вообще возвести гараж с навесом? Каждый из этих вариантов имеет свои нюансы, вот о них-то мы и расскажем, а также рассмотрим один из примеров того, как возвести пригаражный навес своими руками.

Что выбрать гараж или навес?

Чтобы ответить на этот непростой вопрос, нужно взвесить все достоинства и недостатки и гаража, и навеса, рассмотреть все их особенности. Только после этого можно принять компромиссное решение в пользу одного из вариантов.

Гаражом называют капитальное сооружение, построенное вместе с жилым домом или отдельно от него, имеющее 4 капитальные стены и оснащенное воротами. Навес в отличие от гаража не имеет стен, либо имеет их только с трех сторон. Как и гараж, так и навес имеют свои плюсы и минусы, которые мы поочередно перечислим. Преимущества гаража состоят в том, что:

  • он защищает машину от любых условий погоды, от животных и птиц, а также от воров;
  • в нем удобно делать ремонт в любое время года по необходимости;
  • зимой в гараже гораздо легче завести машину, чем, если бы она простояла долгое время на улице;
  • в нем можно хранить необходимые инструменты для ремонта, колеса, а также садовые принадлежности (лопаты, грабли, лейки и т.п.).

Недостатки данного строения заключаются в следующем:

  • при отсутствии хорошей вентиляции на машине может оседать конденсат, влага может привести к коррозии металла;
  • материальные затраты на строительство гаража значительно превышают затраты на строительство навеса;
  • для строительства гаража с навесом требуется большая территория.

Теперь поговорим о достоинствах гаражного навеса:

  • для возведения навеса требуется меньшая площадь, причем участок может быть выбран рядом с домом;
  • низкая стоимость строительства;
  • широкий выбор материалов для постройки;
  • хорошо проветривается;
  • под навесом обеспечивается доступ ко всем дверям автомобиля, что облегчает погрузку и выгрузку багажа;
  • навес может быть легко демонтирован своими руками;
  • при отсутствии машины может использоваться как место для отдыха и укрытия от солнца.

Из недостатков отметим такие:

  • не все навесы спасают от косого дождя, снега и пыли. Лучшую защиту обеспечивают навесы с тентовыми стенами сбоку, а также навесы, установленные над коридором между двумя высокими заборами. Косой дождь попадает под такой навес гораздо меньше, чем под навес на открытой площадке;
  • навес не обеспечивает защиты от воров;
  • он не дает возможности обслуживать автомобиль в холодное время года;
  • в редких случаях под навесом можно хранить инвентарь, так как это не безопасно.

Вывод из всего сказанного можно сделать следующий: для частного дома, в котором живут круглый год, лучше строить комбинированное сооружение, совмещающее и гараж, и навес.

Бесспорно, лучше всех будет проект гаража с навесом в едином стиле, но и средств на него уйдет больше всего и построить своими руками его тоже непросто.

А вот на даче можно обойтись простым гаражным навесом, который укроет машину от солнца и дождя. Тем более что разновидностей таких навесов предостаточно, в продаже есть даже готовые конструкции.

Варианты пригаражных навесов

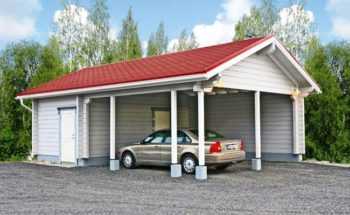

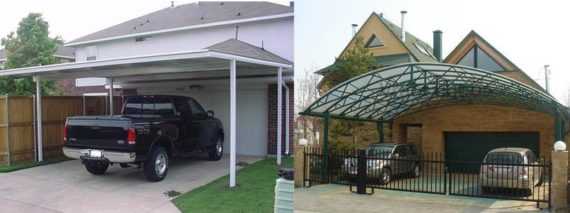

По расположению возможны три варианта гаража с навесом. Первый наиболее распространенный, когда навес строят перед воротами гаража. Это может быть навес для одного или двух автомобилей. Такой навес удобен тем, что при необходимости можно без лишних маневров заехать в гараж. Кроме того, навес спасет от снега перед въездом в гараж.

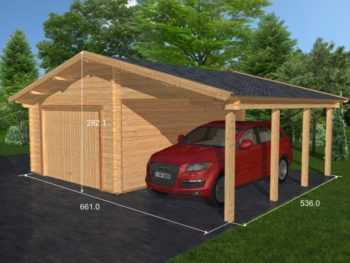

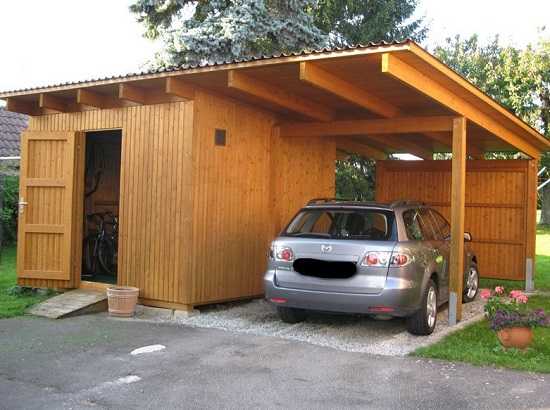

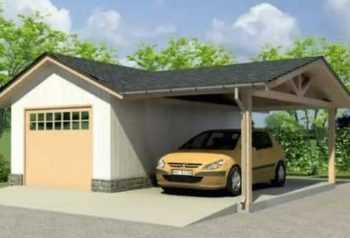

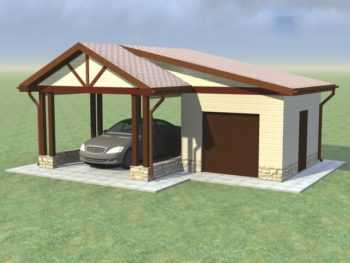

Второй вариант, когда навес располагается сбоку от гаража. Крыша гаража и навеса, как правило, единая конструкция, которую нередко называют гараж навес. Такой навес может стать не только местом парковки автомобиля, но и верандой для отдыха. Встречаются гаражи с навесами по обеим боковым стенкам, что дает возможность парковки двух автомобилей.

И третий вариант – это гараж за задней стеной гаража. Такой вариант хорош тем, что машина будет скрыта от посторонних глаза, но видна вам со стороны двора.

Встречается редко, но имеет место быть.

Для строительства навесов возле гаража используют разные материалы. Для каркаса используют деревянный брус, бревно или металлический профиль и трубы. Для кровли подходит металлочерепица, профнастил, поликарбонат. Кроме того, навесы могут быть:

  • открытыми – такие навесы имеют только крышу и общую с гаражом стену;
  • закрытыми – эти навесы имеют три стены, для обшивки которых применяют дерево, тентовые ткани, вагонку, поликарбонат. При необходимости на въезде в навес вешают тентовые шторы, которые можно самому закрывать при сильном ветре или косом дожде.

Также можно выделить навесы стационарные и разборные. Стационарные  навесы предполагают установку конструкции на забетонированные или свайные опоры. Такой навес надежен и долговечен. Навесы разборные или тентовые собираются и разбираются на определенный период времени. Тентовые ткани, используемые для обшивки каркаса, не пропускают воду, спасают от солнца, пожаробезопасны. Тентовые навесы имеют небольшие размеры и могут быть легко перевезены.

Обратите внимание! Тентовые навесы продаются уже готовыми, к ним прилагается инструкция по которой собирается навес.

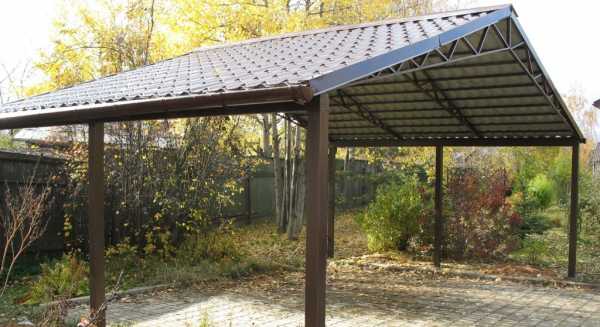

Несколько слов скажем об отдельностоящих навесах для машины, не стоит их путать с описанными выше. Такие навесы ничего общего не имеют с гаражом, их можно эксплуатировать как обычный навес, обустраивая под ним зону отдыха или террасу. Описывать их разновидности мы не будем, сделаем это в отдельной статье.

Что нужно для строительства пригаражного навеса

Рассмотрим пример строительства навеса  своими руками, при условии, что гараж уже сделан, но навес в проекте не был предусмотрен. Мы выбрали навес перед воротами гаража с арочной крышей из поликарбоната.

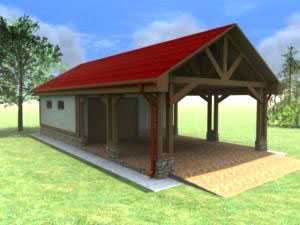

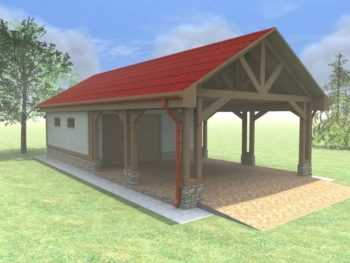

К сведению! Гараж с навесом делают под двускатной крышей, конструкция хороша для деревянного каркаса. Навес может быть и арочным, такой вариант лучше делать с металлическим каркасом и опорами.

Перед строительством нужно подобрать проект будущего навеса или сделать своими руками чертеж. Возьмем за основу 3D чертеж, представленный ниже.

Данный навес имеет размер 3х6 метров, этого достаточно для одной машины. Меньшей стороной навес примыкает к стене гаража с воротами. Все опоры будут вертикальными. В соответствии с нагрузкой навеса, потребуются такие материалы:

  • профильные трубы квадратного сечения 60х60 мм в количестве 6 штук длиной 3-3,5 м, в зависимости от глубины бетонирования. Глубина должна быть на слой промерзания почвы 0,75 – 1,2 м;
  • профтрубы для обрешетки 40х40 мм длиной 6 м – 7 штук;
  • профтрубы для боковых ребер жесткости 50х50 мм длиной 6 м – 2 штуки;
  • сваренные арочные фермы длиной 3 м – 3 штуки;
  • листы поликарбоната – 21 м2;
  • болты с термошайбой;
  • стыковочный и торцевой профиль;
  • бетонная смесь;
  • щебенка;
  • грунтовка от коррозии металла и краска.

Работа не обойдется без инструментов, в которые входит болгарка, дрель, емкость для замешивания бетона, рулетка, лопата, сварочный аппарат.

Этапы строительства

Теперь опишем, как из перечисленных материалов собрать своими руками навес перед гаражом. Делается это в несколько этапов.

  1. Очистка прямоугольной площадки 3х6 м перед гаражом и выравнивание земли.
  2. Бетонирование опор из профтрубы 60х60 мм. Сначала выкапывают ямы на глубину 75-120 см, таких ям будет 6 на расстоянии 3 м друг от друга. Затем на дно ямы засыпают слой щебенки с песком около 15 см. На щебенку ставят по уровню профтрубу и заливают бетоном. Бетон лучше мешать в бетономешалке, но если таковой нет, то и своими руками при помощи лопаты можно замесить вполне нормальный раствор. Чтобы опора не дала крен, нужно сделать подпорки. А после высыхания бетона, это около недели, можно приступать к следующим работам.

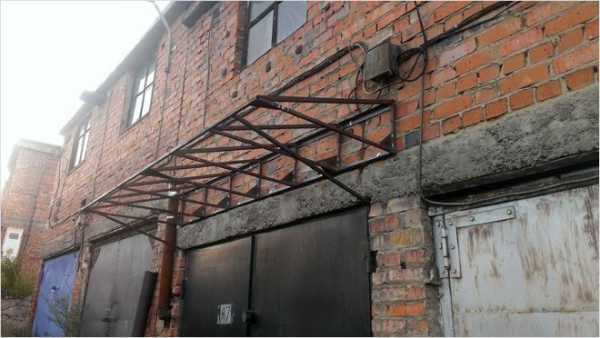

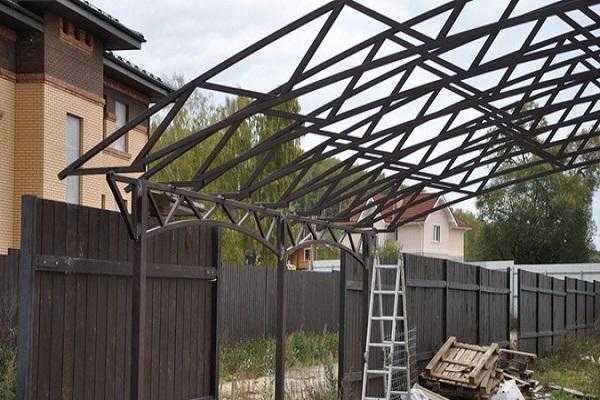

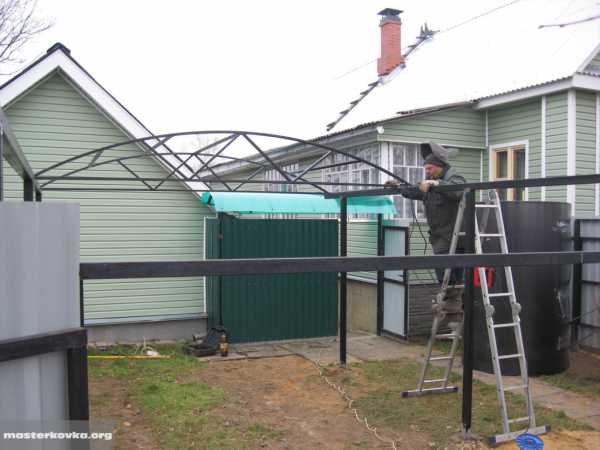

  3. Сборка каркаса. Каркас навеса начинают собирать с боковых ребер жесткости, то есть берут профтрубу 50х50 мм и приваривают ее к трем опорам. По ширине навеса к опорам приваривают фермы, соединяя их попарно. А затем на верхние ребра ферм приваривают прогон из профтрубы 40х40 мм. Трубы укладывают на равном расстоянии друг от друга, начиная от вершины трубы.
  4. Обработка металла от коррозии. Для того чтобы на металлических частях навеса не появлялась ржавчина, их необходимо обработать. Сначала зачистить и протереть растворителем, а после того как все высохнет пройти грунтовкой. Поверх грунтовки накладывается краска.

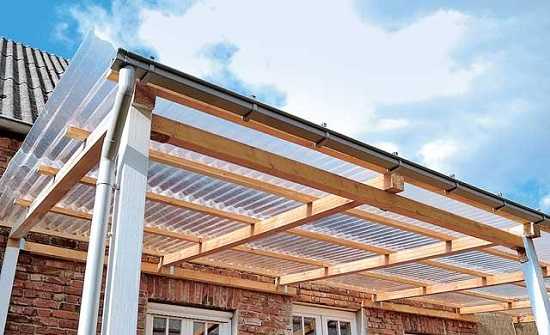

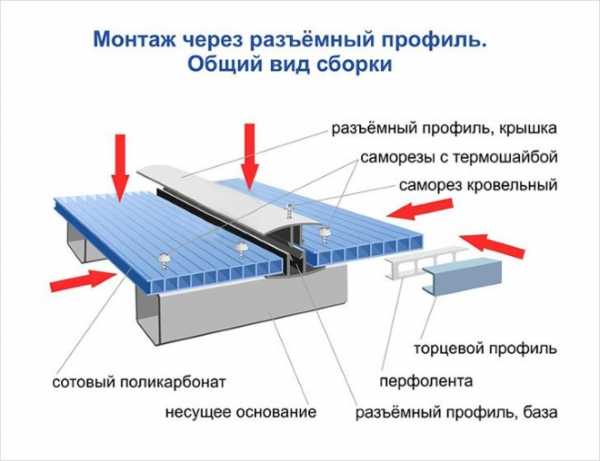

  5. Крепеж кровли. Листы поликарбоната разрезаются на равные части, их будет 6, длина будет зависеть от степени выгнутости купленных (сваренных) ферм. Крепление полимерного пластика к металлическим фермам осуществляется на болты с термошайбами, сделать это надо максимально аккуратно не перетягивая болт. Между собой листы стыкуются профилем, а край листов закрывается торцевым профилем. Стык между стеной гаража и крышей заделывают битумным скотчем или резиновой прокладкой. Некоторые заранее штробят немного стену и вставляют уголок по периметру кровли, который отводит воду со стены на крышу.

Важно! Не забудьте при разрезании поликарбоната, оставить припуск на края навеса 15-20 см с трех сторон, со стороны гаража такой припуск не нужен.

Строительство пригаражного навеса на этом можно считать законченным. Такой навес при соблюдении технических норм простоит несколько десятков лет. Он простой по конструкции и легко собирается своими руками. Удачных вам строительных работ!

besedov.ru

из поликарбоната, из профнастила, из дерева, из металла, к частному дому, как сделать своими руками, видео-инструкция по монтажу, преимущества и особенности материалов, каркас, чертеж, подготовка, фундамент, фото

Навес над крыльцом и входом, над бассейном и теплицей, навес-беседка и укрытие для авто? Неужели такая простая конструкция может выполнять столько функций. Конечно, да! И если без террасы и беседки еще можно как-то обойтись, то навес для автомобиля необходим каждому, кто заботится о сохранности своего «железного коня». Но зачем? И как его выбрать? Как не растеряться при всем многообразии вариантов? Можно ли сделать его своими руками? Давайте разберемся.

7 причин сделать навес для автомобиля

  1. Это надежная защита от дождя, снега, ветра и других неблагоприятных факторов.

    А кроме того, под навесом для авто можно расположить столик, стулья и устроить место для отдыха

  2. Это возможность сэкономить на строительстве гаража.

    Стильный и эстетичный навес на двух опорах

  3. Это способ разместить машину друзей или родственников, внезапно нагрянувших в гости.

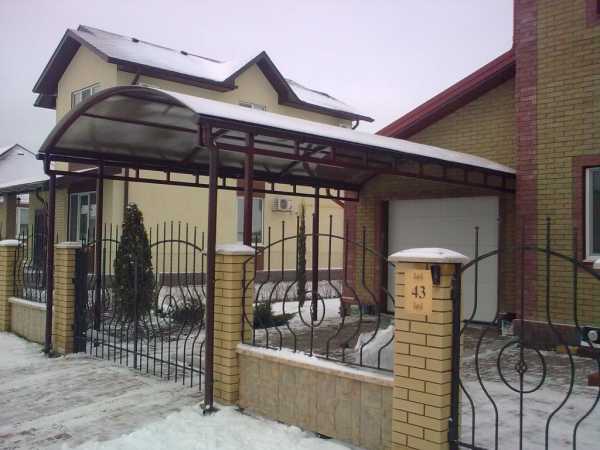

    Навес перед гаражом и главным входом

  4. Это удобно в случае ремонта и замены каких-либо деталей автомобиля – гораздо приятнее проводить работы на свежем воздухе, чем в душном гараже.

    Тонированный навес защищает от ярких солнечных лучей в жаркое время года

  5. Это отличная возможность для железа просохнуть после сильного ливня – на воздухе детали сохнут быстрее.

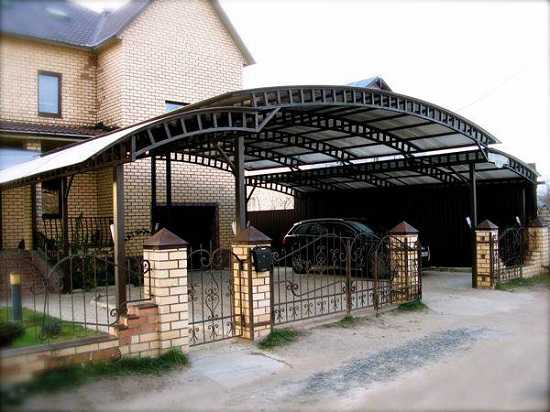

    Большой и вместительный навес для машины

  6. Это удобно, если нужно скоро уезжать и нет времени ставить авто в гараж.

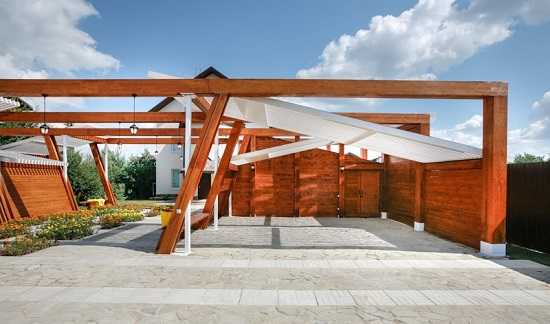

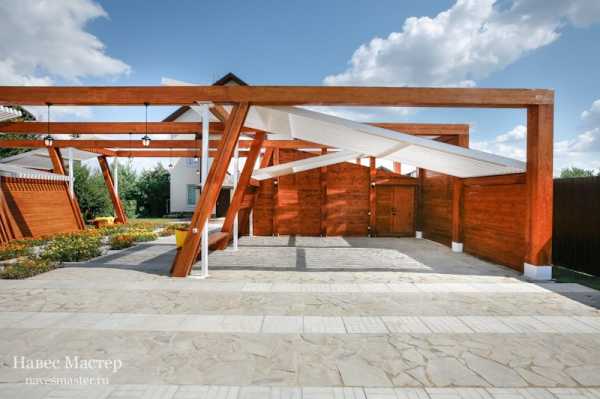

    Необычный и внушительный навес с деревянным каркасом

  7. Это стильное и функциональное украшение вашего двора.

    Удобная конструкция рассчитанная на несколько автомобилей

Поликарбонат или профнастил: сравнение материалов

Как выбрать материал для кровли конструкции? Что общего у поликарбоната и профнастила? В чем заключаются принципиальные различия? Давайте сравним, чтобы не ошибиться в выборе.

Общие преимущества:

  • Доступная цена является визитной карточкой обоих материалов. Такой навес может позволить себе каждый хозяин дачного участка, даже тот, кто особенно бережно относится к своему бюджету.

    Стоимость такого навеса приятно вас удивит

  • Многообразие цветовых решений. Полимерная пленка, покрывающая тонкий лист металла может быть абсолютно любого цвета. Поликарбонат также выпускается в различных цветовых решениях: матовый, тонированный, с узорами и надписями.

    Интересное оформление навеса из цветного поликарбоната

  • Высокая пожаробезопасность позволяет не беспокоиться за сохранность конструкции в критической ситуации.

    Надежная конструкция на металлических опорах

  • Еще одно общее преимущество – это надежность и долговечность. Правильно установленные навесы для автомобиля с кровлей из профнастила или поликарбоната прослужат не один десяток лет.

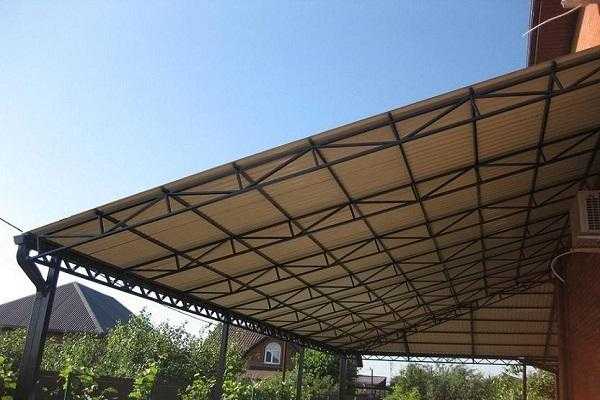

    Надежный навес из профнастила

  • Небольшой вес, гибкость и простота монтажа позволяют сделать конструкцию своими руками и объясняют доступные цены на заказ ее у профессионалов.

Принципиальные различия:

  • Поликарбонат не нагревается на солнце, тогда как кровля из металла достигает высоких температур. Это не очень существенно, если вы не планируете мыть крышу навеса в жаркий солнечный день.
  • Поликарбонат обладает высокой звукоизоляцией, а шум капель по металлической кровле трудно не заметить.

    Сделанный со вкусом навес отлично впишется в стиль основного здания

  • Металл не пропускает свет, а поликарбонат может быть прозрачным.
  • Профнастил отличается высокой стойкостью к механическим повреждениям, а покрытие из поликарбоната можно повредить.

Как сделать навес для авто своими руками

Выбор места

Такой навес можно разместить:

  • Перед входом в дом, непосредственно за главными воротами.
  • Перед въездом в гараж.
  • С боковой или задней части гаража.

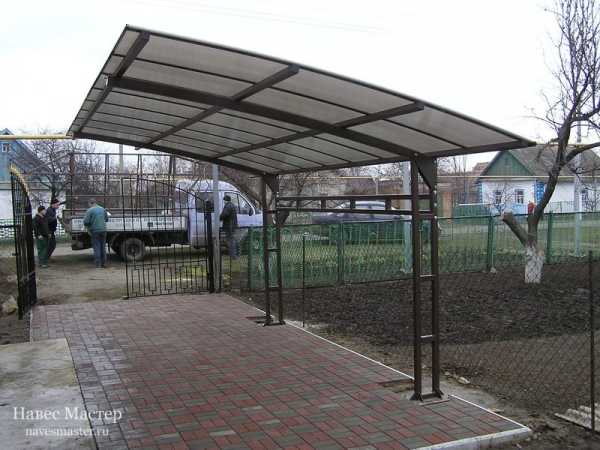

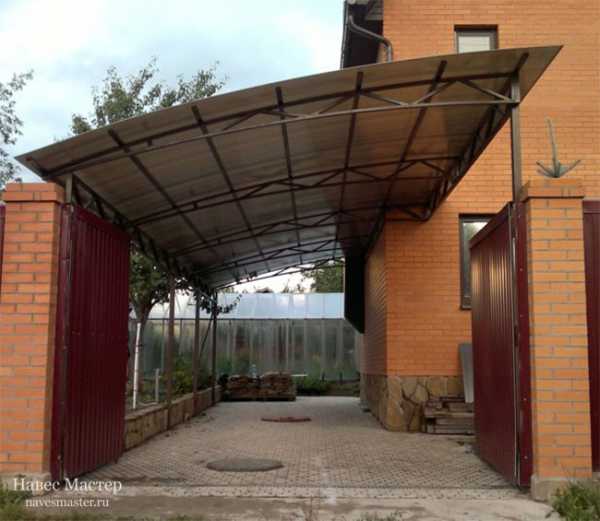

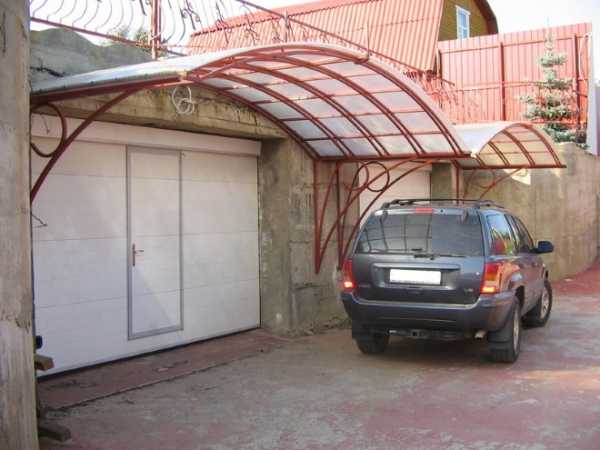

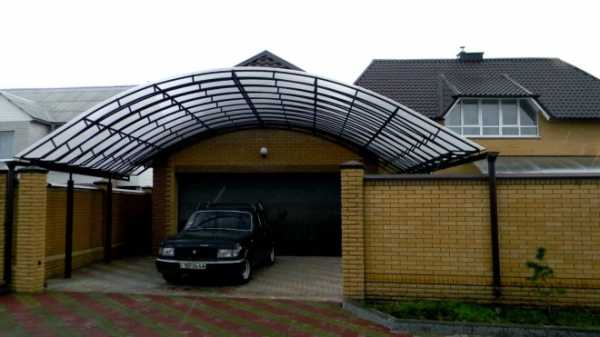

    Пример классического навеса перед въездом в гараж

Выбирайте место размещения навеса, исходя из того, что туда должно быть удобно подъехать и выехать. Все зависит от размеров и особенностей вашего участка, а также личных предпочтений.

Составление проекта

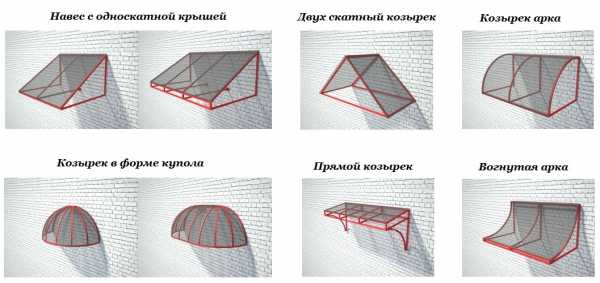

Навес для автомобиля может быть:

  • Односкатным
  • Двускатным

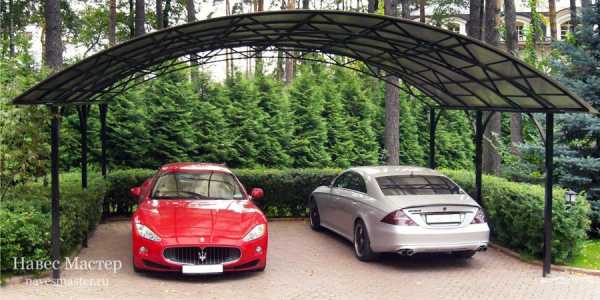

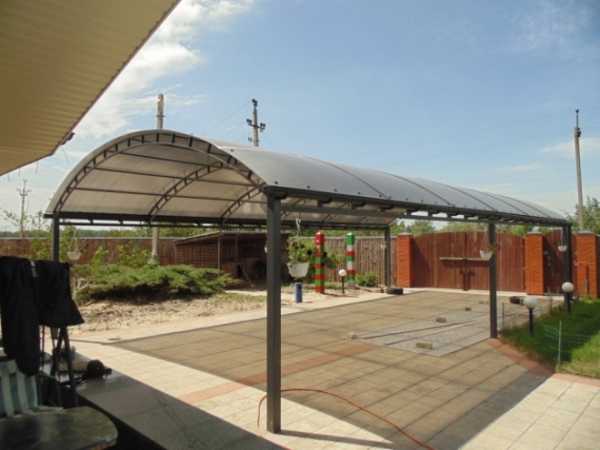

  • Арочным.

    Хороший чертеж односкатного навеса

Чертеж навеса нетрудно составить самостоятельно. Кроме того, вы можете посмотреть варианты в интернете, пропорционально изменив размеры под свою машину. Если вы боитесь ошибиться – можно заказать чертеж у профессионалов, которые сделают его на ваш индивидуальный вкус. Помните о том, что конструкция должна иметь удобные для использования размеры, и при этом не мешать передвижению по участку.

Подготовка материалов

Определитесь материалом каркаса – это может быть дерево или металл.

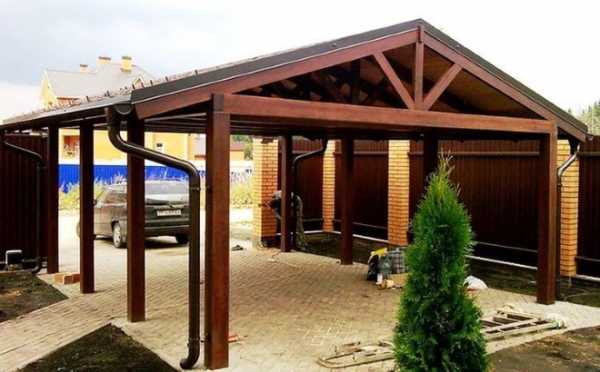

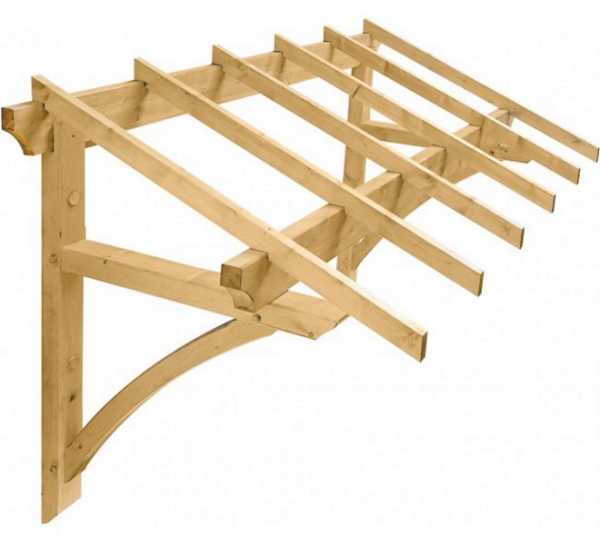

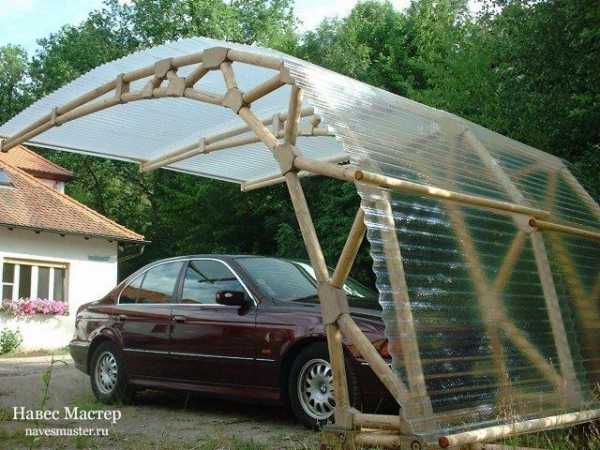

Оригинальный навес с деревянным каркасом

Кроме того, вам понадобятся:

  • Песок, щебень и цемент.
  • Вода.
  • Бетономешалка или емкость для замешивания раствора.
  • Лопата.
  • Саморезы, гвозди, шурупы.
  • Дрель или молоток.

Изготовление навеса

  • Снимите слой почвы вместе с дерном не менее 30 см со всей площадки, отведенной под навес.
  • Прокопайте траншею глубиной не менее 20 см по всему периметру площадки.
  • Выройте ямы глубиной в четверть опорного столба. Для этого удобно использовать бур.
  • Установите опорные столбы и залейте ямы цементным раствором с добавлением щебня.

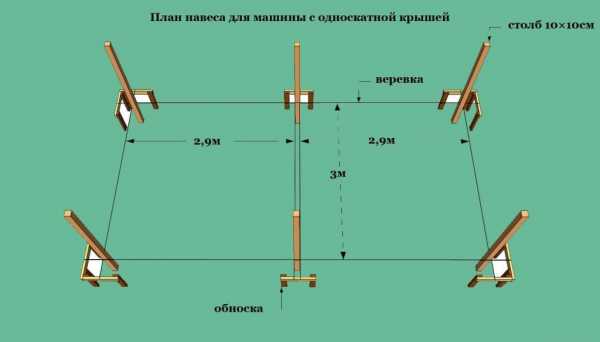

    План размещения опорных столбов

  • Залейте всю траншею по периметру вплоть до уровня земли.
  • Дайте фундаменту просохнуть как минимум одну неделю.
  • Установите кровлю.

    Установка арочных балок кровли

  • Навес готов!

Видео-инструкция по монтажу

Заключение

Навес для автомобиля – это то, что необходимо каждому хорошему хозяину, который бережно относится к защите своей машины и сохранению семейного бюджета. Как видите, сделать его своими руками совсем не сложно. Если вы считаете, что не сможете справиться с этой работой самостоятельно – обратитесь к профессионалам! Тем более что цены на такие услуги доступны каждому, а многолетний опыт в строительстве и огромное количество выполненных проектов являются гарантией качества и надежности.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!


Post Views: 104

navesmaster.ru

проект и создание своими руками навеса с козырьком между домом и гаражом

Идеальная парковка для автомобиля является чуть ли не самой главной мечтой любого автомобилиста. И это место возможно сделать своими руками. В статье речь пойдет о гараже с навесом, который является не только удобной, но и современной, экономичной, функциональной и эффективной конструкцией.

Это отличный способ разумно использовать пространство перед гаражом. Мы расскажем о достоинствах и недостатках подобного строения и каким образом следует провести работы, чтобы в итоге получить надежное парковочное место своему любимому четырехколесному помощнику.

Варианты пригаражных навесов

Основных вариантов, касающихся расположения навеса относительно гаража всего три:

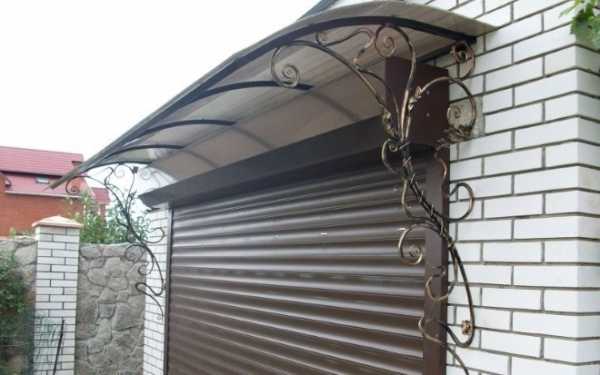

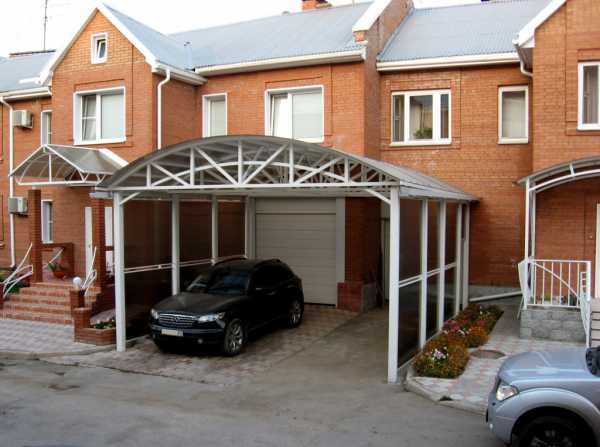

  1. Навес перед гаражом.
    Конструкция удобна для парковки как одного, так и нескольких автомобилей. Зимой она спасет от лишнего снега при заезде в гараж.
  2. Навес сбоку.

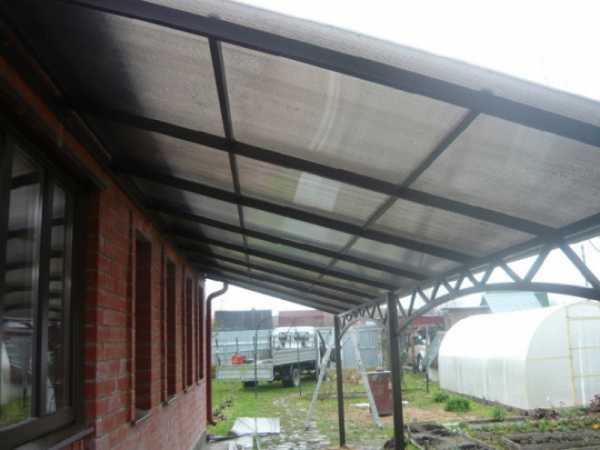

    Чаше всего это продолжение крыши основного строения. Зону под крышей можно использовать в качестве стоянки, места отдыха с семьей. А если расположить навес по обе стороны от гаража, то возможно парковать одновременно до трех автомобилей.
  3. Навес за задней стенкой.
    Конструкция встречается достаточно редко, потому что в задней стене необходим отдельный заезд. Но зато реально спрятать автомобиль от лишних глаз с улицы, а со стороны двора он будет хорошо виден.

Помимо трех видов по расположению, навесы имеют конструктивные особенности и различаются следующим образом:

  • открытый – имеет только крышу и общую гаражную стену;
  • закрытый – имеет три стены из дерева, тентовой ткани или поликарбоната. Если есть такая необходимость, то возможно повесить тентовые ворота с целью защиты от ветра и дождя.

По функциональности и мобильности навесы подразделяются на:

  • стационарные – устанавливаются на сваи, забетонированные в землю и являются надежными и долговечными;

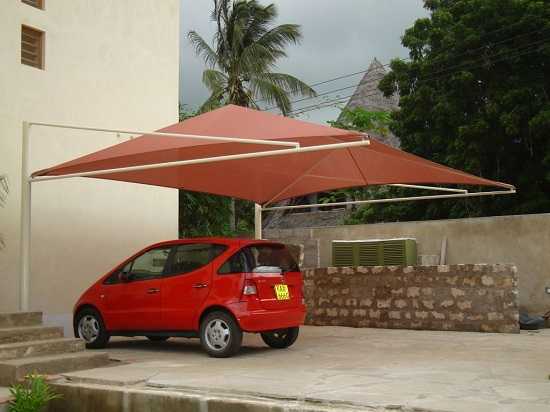

  • разборные либо тентовые – собираются и разбираются, по мере необходимости. Ткань тента спасает от дождя, солнца и пожаробезопасна. Конструкция продаётся уже готовая, вместе с инструкцией по сборке.

Существует такой вид навесов, как отдельно стоящие от гаража. Но с вышеописанными они не имеют ничего общего и их возможно использовать просто как зону отдыха.

Что нужно для строительства пригаражного навеса

Предположим, что гараж уже давно стоит, и мы решили пристроить к нему навес с целью более функционального использования пространства рядом с ним. Строительство каркаса трудностей не вызовет, а вот над крышей следует потрудиться и выбрать оптимальный вариант.

Крыши различаются по следующим типам:

  1. Односкатная.
    Очень простой тип, на такое строительство требуется меньше всего материала. Такую крышу можно построить в любом регионе, но необходимо правильно рассчитать угол ската. Наиболее приемлемый угол составляет от 15 до 30 градусов и подходит для строительства из различных кровельных материалов.
  2. Двускатная.
    Когда навес очень большой либо того требует изначальная архитектура гаража, то целесообразнее использовать именно этот тип крыши. Она очень массивна и ее сложнее изготовить, зато ее практичность гораздо выше, чем у односкатной.
  3. Арочная.
    Очень легкая в исполнении и именно ее выбирают многие владельцы гаражей. Наилучшее расстояние от нижней точки до верха составляет около 600 мм, а размер между крайними точками фермы около 300-600 мм.

Не последнюю роль играет и вид материала, использующегося при строительстве.

Материалы используются следующие:

  • рубероид либо мягкая черепица – хороший и недорогой, но класть его следует только на деревянную или фанерную обрешетку;
  • профлисты – подходит односкатной и двускатной крыше, выглядит красиво, стоит недорого;
  • поликарбонат – красивый материал, не перегружающий архитектуру. Является легким, практичным и именно поликарбонат выбирают чаще всего при строительстве навесов;
  • металлочерепица – используется очень редко, чаще в тех случаях, когда гараж покрыт именно этим материалом и не хочется портить архитектурный ансамбль.

Размеры следует рассчитывать исходя из габаритов вашего автомобиля. В среднем, добавляют по метру по боковым сторонам и по 300-800 мм на перед и зад машины. Допустим, навес планируется использовать одновременно двумя машинами, в этом случае следует предусмотреть дополнительные 800 мм между транспортными средствами.

Подготовка

Подготовке перед строительством навеса стоит уделить достаточно времени. Никогда не будет лишним перепроверить все конструктивные особенности до мелочей, во избежание дальнейших ошибок.

Готовясь к постройке, следует учесть следующие моменты:

  1. Навес стоит разместить вплотную к стене гаража, а наиболее лучший вариант – если он будет располагаться перед гаражом.
  2. В том случае, если площадка перед гаражом слишком мала, то навес можно разместить сбоку постройки.
  3. Навес возможно располагать и отдельно от здания и использовать не только с целью хранения автомобиля, но и как место отдыха, если это позволяют размеры участка.
  4. При выборе места под навес станет нелишним обратить внимание на ход солнца, наклон участка и в каком направлении чаще всего дует ветер.

В процессе подготовки стоит найти типовой проект в интернете либо разработать чертежи самостоятельно. В проекте определяется размеры территории будущего строительства, планировка навеса, выбираются материалы, чертятся чертежи.

Проект создается и тщательно выверяется, потому что по нему далее будет определение необходимого объёма строительных материалов, которые следует закупить. В процессе проектирования чертежей определяются и способы обработки материалов, следовательно, становится понятно, какой именно инструмент нужно использовать.

Размеры навеса для гаража.

Если инструмента нет, то самое время его позаимствовать или приобрести, чтобы в дальнейшем не было остановки процесса строительства.

В процессе подготовки также размечают территорию, приобретают и складируют необходимые материалы и инструменты. В том случае, когда участок абсолютно не готов к стройке, его расчищают, вывозят мусор, избавляют от травы, поросли и корней деревьев, разравнивают грунт, убирают все кочки и ямки.

Рассмотрим вариант, при котором навес находиться перед воротами, имеет арочную крышу из поликарбоната и размеры 3 на 6 метров.

Материалы

Любую работу невозможно выполнить без инструментов, материалов и наша работа не исключение. Еще на подготовительном этапе следует приобрести и найти все необходимое.

На строительной площадке необходимо иметь следующие инструменты:

  • болгарку;
  • дрель;
  • резервуар для бетонной смеси;
  • лопаты;
  • измерительную рулетку;
  • сварочный аппарат.

В связи с тем, что гараж имеет размеры 3 на 6 метров, то понадобятся следующие материалы:

  • квадратная профильная труба 60 на 60, длина 3,5 метра – 6 штук;
  • профилированная труба на обрешетку 40 на 40, длина 6 метров – 7 штук;
  • профилированная труба на боковые ребра жесткости 50 на 50, длина 6 метров – 2 штуки;
  • арочные фермы, заранее сваренные, длина 3 метра – 3 штуки;
  • поликарбонат в листах – 21 метр;
  • болты с термошайбами;
  • профиль стыков и торцов;
  • бетонная смесь;
  • щебень;
  • грунтовка;
  • краска.

Пошаговый план

Если вы строили гараж своим руками, то строительство навеса покажется вообще детской развивающей игрушкой.

План выглядит следующим образом:

  1. Расчищаем площадку 3 на 6 метров.
    Она должна быть чистой, без поросли, травы, мусора и выровненным грунтом.
  2. Бетонируем опоры из профилированной трубы 60 на 60.
    Сначала необходимо вырыть 6 ям с шагом 3 метра друг от друга, на глубину 80-120 см. На дно ям засыпается песчано-щебневая подушка. Слои песка и щебня должны насыпаться не менее 15 сантиметров каждый и затем они заливаются бетоном вместе с опорами. Высыхает конструкция не менее недели.
  3. Приступаем к сборке каркаса.
    Берется профилированная труба 50 на 50 и приваривается к опорам, образуя боковые ребра жесткости. Фермы приваривают по парам к опорам будущего навеса, по ширине. К верхним ребрам ферм монтируется прогон из профилированных труб 40 на 40.
  4. Обрабатываем металл.
    Таким образом исключается появление ржавчины на металлических элементах конструкции. Поверхности обрабатываются растворителем, а затем грунтовкой. Когда все высохнет, следует прокрасить все элементы.
  5. Обшиваем каркас.
    Лист поликарбоната следует разрезать на 6 частей, длина зависит от выпуклости ферм. Листы крепят при помощи болтов с термошайбой и главное их не перетянуть. Стыковочный профиль монтируется в местах стыков, а по краю пускается торцовый. Следует заделать стык между гаражом и навесом. Делается это при помощи битумного скотча и резиновых прокладок.

Разрезая поликарбонат, стоит оставлять припуск 10-20 сантиметров с трех сторон, а со стороны гаража в припуске нет необходимости. Иногда в стене гаража штробят неглубокую канавку, в которую заводят лист и также изолируют битумом или резиной для большей герметичности стыка гаража и навеса.

Итог

Итогом правильного проектирования станет хороший навес, защищающий от солнца, дождя, снега и небольшого ветра. Должно получиться функциональное и хорошо вентилируемое строение возле гаража, где возможно хранить автомобиль, заниматься мелким ремонтом и просто отдыхать.

Навесные опоры часто декорируют художественной ковкой деревянными элементами либо пускают по ним виноград и другие вьющиеся растения. Лишь немного фантазии и ваш навес станет неповторимым и уютным местом.

vseprogarazh.ru

выбор и установка своими руками

Аккуратный козырек над гаражом — это не только законченный внешний вид автобокса, но и обязательная необходимость. Аксессуар особенно важен для тех гаражей, у которых скат крыши направлен в сторону ворот.

Зачем нужен козырёк

Устройство данного элемента над гаражными воротами имеет существенные плюсы:

  • Комфорт открывания ворот во время дождя либо снегопада.
  • Уберегает в холодные месяцы года от возможного образования гололедицы, а значит, безопасного въезда/выезда на автомашине.
  • Минимизирует попадание влаги в воротные замки, увеличивая их эксплуатационный ресурс.
  • Снижает риск замерзания замковых систем в зимний период.
  • Увеличивает тень в знойные летние дни, делая пребывание в автобоксе немного приятнее.

Какой козырёк выбрать

Если решено доустраивать въезд в автобоксе, то какой козырек на гараж выбрать? Этим вопросом мучаются многие собственники гаражей, желая сделать козырек для гаража надёжным и с наименьшими затратами.

Виды козырьков

В связи с этим, профессиональными мастерами-строителями рекомендуются следующие навесы (козырьки) для гаражных ворот, исходя из конфигурации:

  • Односкатные.
  • Двухскатные.
  • Трехскатные.
  • Арочные.

Если расстояние между верхом ворот и крышей минимален, не более 300-400 мм, то возможно реализовать только первый вариант. В случае, если крыша находится на значительном расстоянии от ворот, можно «разгуляться», сделав двух-трехскатную конфигурацию козырька либо арочный вариант

Кроме того, козырек над гаражными воротами выбирается, исходя из применяемого материала. Вариант материалов следующий:

  • Полкарбонат.
  • Профлист.
  • Оцинкованная жесть.
  • Металлочерепица.
  • Шифер.

Козырек на основе шифера

Для реализации идеи выбирается волнообразный шифер.

Плюсы материала:

  • Жесткость кровли, благодаря «волнам» поперечного профиля листов.
  • Не боится коррозионного износа.
  • Относительно недорогой материал.
  • При дожде, не создает неприятного барабанного шума.

Последовательность укладки шифира

Из минусов можно отметить следующие недостатки:

  • Возможность протечки влаги через крепежные отверстия из-за неудачной фиксации саморезами или гвоздями.
  • Создает значительную нагрузку, если козырек над входом в гараж имеет внушительные размеры.
  • Со временем растрескивается, что приводит к необходимому ремонту кровли.

Металлические варианты козырьков

Козырек из металлопрофиля

К плюсам металлической кровли относятся следующие аспекты:

  • Конструкция, в конечном итоге, получается легкой, без излишней нагрузки на фасадную стену.
  • Надежно противостоит коррозии, если стальной лист покрыт оцинковкой, либо имеет полимерное напыление.
  • Приятный внешний вид. Разнообразие цветовых вариаций дает возможность сделать навес индивидуальным.

Если речь идет о профлистах, то козырек имеет дополнительное преимущество перед плоской кровлей, благодаря волнообразному профилю в поперечине. Такой профиль позволяет выдерживать значительные нагрузки при воздействии толщи выпавшего снега.

Поликарбонатные козырьки

Наиболее дешевый вариант гаражного козырька. Это распространенный материал для устройства навеса над въездом в гараж.

Козырек из поликарбоната

Помимо этого, поликарбонатный козырек имеет следующие преимущества:

  • Не создает затемнения гаражного входа. Материал пропускает солнечные лучи.
  • Полая структура листов предопределяет минимальную нагрузку на несущую конструкцию навеса. По этой же причине, легко проводить монтажные работы по его настилу и закреплению.
  • Нестрашна коррозия, температурные перепады наружного воздуха.

Изготовление гаражного навеса

Собственники гаражей, желающие сэкономить на данном элементе фасадной стены постройки, стараются сделать козырек над воротами гаража своими руками, не прибегая к помощи мастеров-монтажников. Однако, в этом случае возникает вопрос «как сделать козырек правильно»? Чтобы козырек над воротами гаража своими руками был надежным, необходимо знать несколько секретов технологии изготовления навесов подобного типа.

Выбор каркаса

Перед тем, как выполнить козырек (навес) на гараж своими руками, следует определиться с выбором материала для каркаса. Прочность и эксплуатационный срок козырька зависит, именно от правильности выбора материала под каркас.

Металлический каркас

Существует два варианта материалов, распространенных для изготовления каркаса:

  • Стальная профилированная труба. Наилучший вариант – квадратное сечение в поперечине. Это дает возможность сделать конструкцию более жесткой, а также надежно закрепить ее к поверхности гаражной стены.
  • Деревянный брусок. Вариант материала менее надежен, в смысле сроков эксплуатации, так как древесина подвергается гниению от воздействия погодных осадков. Если все же выбраны деревянные бруски, то целесообразно применять листвяжный материал. Такие бруски имеют высокую структурную плотность, а значит, прослужат несколько десятилетий.

Деревянный каркас козырька

Выбор кровельного материала

Исходя из финансовых затрат, предпочтительнее иметь поликарбонат. Кроме того, с ним легче работать, если монтаж выполняется «в одного». Листы без проблем рассекаются на нужные размеры посредством простого ножа, а благодаря весу материала, разместить поликарбонат на каркасе для закрепления сможет хозяин гаража сам, без дополнительной помощи.

Сборка каркаса

Конструкция односкатного козырька наиболее проста в изготовлении, поэтому ее предпочитают собственники гаражей, решившиеся сделать навес собственноручно. Каркаса состоит из нескольких треуголных элементов. Каждый элемент две взаимоперпендикулярные стороны, и одну под углом. Именно к этой стороне будет закрепляться кровельный материал.

Конструкция односкатного козырька

Если предполагается сборка каркаса на основе профильной трубы, то необходимо иметь сварочный аппарат, либо обратиться за помощью к услугам сварщика. При неимении таких возможностей, лучше собирать каркас посредством листвяжных брусков. Для этого используются саморезы и специальные стальные уголки, позволяющие прихватывать отдельные бруски, собирая их в единый каркас.

Для работ по сборке козырькового каркаса, а также последующего закрепления кровли, следует иметь шуруповерт. При отсутствии своего инструмента, целесообразно одолжить шуруповерт у соседей по гаражу. Это облегчит и ускорит процесс изготовления навеса.

Монтаж поликарбоната

После сборки несущей конструкции, наступает время устройства на каркасе защитного материала. Для фиксации поликарбоната продаются саморезы со специальной резиновой прокладкой и прижимной шайбой. Такие крепления не позволяют проникнуть осадкам сквозь сквозные отверстия в поликарбонате.

Монтаж поликарбоната

Если навес не имеет значительных размеров, то закрепление кровельного материала целесообразно производить на сделанный каркас, до его монтажа к стене.

Установка козырька

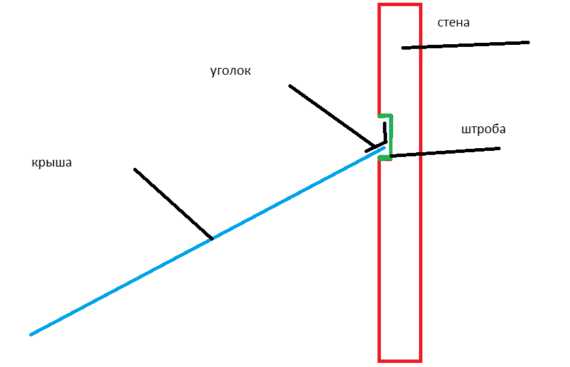

Выбор креплений для установки гаражного навеса зависит от материала стены. Для деревянной стены следует применять саморезы с диаметром от 5 мм. Для кирпичной кладки используются дюбель-гвозди того же диаметра. Длина креплений должна составлять не менее 70 мм для профильной трубы с сечением 20*20 мм, для деревянных брусков с сечением 50*50 мм – порядка 100 мм.

Важные советы

Каркас на базе профильной трубы, необходимо покрыть антикоррозийной эмалью, для эстетики и увеличения срока службы. Как правильно подшить потолок? Читайте далее.

vseogarage.ru

Выбор проекта и строительство навеса гаражного, фото обзор пристроек

После приобретения автомобиля покупка или аренда гаража становиться проблемой №1. Нужно выбрать недорогой вариант с размещением возле квартиры или дома. Но, зачастую, такое идеальное сочетание невозможно. На помощь приходит гараж навес для машины, как более доступная альтернатива.

В этой статье будут описаны основные разновидности навесов для гаража и даны рекомендации как пристроить навес к гаражу. Так же мы попытаемся разобраться гараж или навес, что лучше?

Разновидности гаражных навесов и их предназначение

Прежде всего, навесы гаражные бывают отдельно стоящие и пристроенные, а так же открытого и закрытого типа. Их различают по материалам, из которых выполнены несущие конструкции и кровля.

Навес перед гаражом из поликарбоната, фото строения с несущими конструкциями из деревянного бруса

  1. Пристенные навесы над гаражом предназначены, в первую очередь, для комфорта водителя и пассажиров. Они используются как зона высадки. Зачастую являясь частью более габаритной конструкции навеса, который защищает вход в дом.

Навес перед гаражом, на фото сооружение закрытого типа, защищающее и вход в дом

  1. Отдельно стоящие навесы возводятся преимущественно на 2 машины и более. Они бывают открытого и закрытого типа. Использование последних предпочтительней, так как такие гаражные сооружения дают дополнительную защиту автомобиля от угона. Кроме того на даче или приусадебном участке такие конструкции могут выполнять функцию игровой зоны для детей.

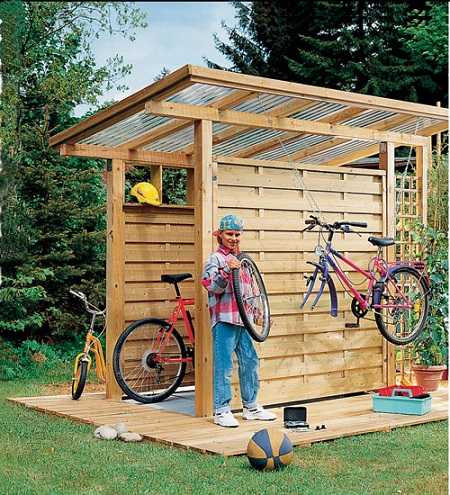

Открытый велосипедный гараж с навесом, фото строения с хозблоком и ремонтным устройством – подвесом

Применение таких навесов приобрело широкую популярность на платных паркингах из-за их небольшой стоимости и технической простоты. Обычно они комплектуются боковыми и задними секциями. Имеются технические возможности для разнообразного размещения боксов (парковочных мест): по периметру, с созданием своеобразного внутреннего дворика с воротами или рядами.

Парковочный навес с дополнительным противоугонным ограничителем перед каждым местом

  1. Еще одной разновидностью конструкции возле гаража, которая у нас не слишком распространена, является навес закрывающий переход от дома к техническим постройкам. Использование такого строения очень удобно.

Навес между домом и гаражом, фото двускатной конструкции

На видео предложен обзор различных гаражей и навесов для автомобилей, фото проектов:

Материалы для каркаса и кровли

Навесы могут сооружаться из различных материалов, в зависимости от габаритов, предназначения и финансовых возможностей. К примеру, одним из проектов сочетания для гаража с навесом и хозблоком является деревянный брус или оцилиндрованное бревно для каркаса и технической пристройки и металлочерепица или профнастил для кровли. Такое сооружение, по сути, является практически полноценным гаражом. Такие сооружения являются оптимальным вариантом для дачи.

Деревянный навес с хозблоком, с кровлей из металлочерепицы

В качестве временного укрытия для автомобиля можно воспользоваться разборными тентовыми конструкциями. Они могут служить в качестве временного укрытия, и в основном предназначены для создания тени, чтобы машина не перегревалась в жарком климате.

Открытый, разборный тентовый гараж навес для автомобиля

Однако в настоящее время все большую популярность набирает сочетание металлического каркаса и поликарбонатной крыши. Преимущества использования строений именно из этих материалов неоспоримы:

  • Незначительный вес конструкции дает возможность крепления ее к стене дома;
  • Материалы долговечны и не требуют частого и сложного ухода. Металлический каркас необходимо периодически красить (раз в 2-3 года в зависимости от качества ЛКМ). Поликарбонат достаточно всего лишь мыть;
  • Светопроницаемость крыши сооружения;
  • Стойкость к ударной деформации

Кроме того сейчас компании выпускают множество различных моделей навесов для гаража из поликарбоната, которые легко можно собрать своими руками.

Строительство навеса перед гаражом

Смонтированный гараж, с навесом своими руками будет смотреться стильно и красиво, а его самостоятельное изготовление позволит существенно сэкономить. Для строительства каркаса понадобятся:

  • Профилированные трубы длиной 4 м с сечением 400х400 мм;
  • Доски длиной 6 м шириной 150 мм с толщиной:
    • 50 мм – 4 шт.;
    • 30 мм – 15 шт.;
  • Цемент – 2—3 мешка;
  • Песок;
  • Щебень;
  • Болгарка с отрезными кругами по металлу;
  • Строительный миксер с емкостью для перемешивания раствора или бетономешалка;

Гараж с навесом на две машины частично перекрывает крыльцо

  1. Перед гаражом делается разметка мест под опорные столбы. Создается правильный прямоугольник со сторонами 3 и 6 м, короткой стороной повернутый к строению. В отмеченных местах выкапываем ямки глубиной 40-50 см и диаметром 40-45 см.
  2. Верхние концы стоек необходимо предварительно приготовить для крепления балки. Для этого разрезаем болгаркой трубу по углам квадрата на глубину 10 см. Два противоположных бортика загибаем внутрь, в оставшихся высверливаем отверстия точно посредине.
  3. Отмеряем высоту стоек. Три из них должны быть на 20-50 см ниже для обеспечения свободного стока воды в односкатной кровле. Замер производится от верхних концов – основания полок, на которых будет лежать балка.
  4. В яму засыпается 10-15 см песчано-гравийной смеси, которая утрамбовывается.
  5. Устанавливается первая в ряду стойка, которую нужно закрепить временными распорками, ее вертикальность проверяется по водяному уровню или отвесу, рекомендуется использовать лазерный нивелир. Те же действия производятся с последней стойкой. Средняя, может выставляться под балку, которую можно положить на загнутые полки трубы.
  6. Ямки заливаются бетонной смесью: цемент, песок, щебень в пропорции 1:3:4. Прежде чем снять фиксацию и продолжить работы по монтажу раствор должен застыть менее 7-10 дней.

Для монтажа кровли необходимы следующие материалы:

  • Листы сотового или монолитного поликарбоната 18м2;
  • Специальные крепления для поликарбоната — 160 шт.;
  • Гвозди или шурупы для дерева 120 мм длиной – 0,5 кг;
  • Нержавеющие болты с гайками длиной 150 мм диаметр 10 мм – 10 комплектов;
  • Сливные желоба – 6 м.;
  • Крепежи для желобов – 20 шт.

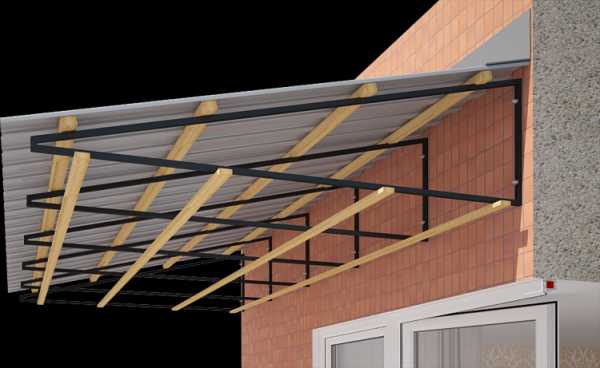

Навес перед гаражом, фото конструкционных особенностей крепления металлических стоек, деревянных стропил и поликарбоната

Последовательность работ по монтажу кровли:

  1. В качестве балок используются две скрепленные между собой доски толщиной в 50 мм. Их применяют для того, чтобы предотвратить растрескивание, которое возникнет в монолитной балке из-за температурных и влажностных деформаций;
  2. На балки укладываются стропила из досок 30 мм толщиной. Установка производится на ребро с шагом не более 75 см. Для более плотного прилегания к балкам в стропилах рекомендуется сделать клинообразные вырезы.
  3. В нижней части ската крыши к торцу стропил прикручивается еще одна доска, на которую впоследствии устанавливаются крепежи для водосточного желоба.
  4. Укладку кровельного материала производят так, чтобы стыки размещались на стропильной балке. Все стыки защищают специальными профилями, которые продаются в комплекте к поликарбонату.

Как сделать навес перед гаражом собственными руками, видео инструкция с этапами работ и строительными процессами:

roomgood.ru

типы, конструкций, монтаж своими руками

Многие автолюбители задаются вопросом о том, что является лучшим убежищем для авто —  гараж или навес. Эксперты в этом вопросе единодушны – гараж с навесом можно с уверенностью назвать идеальным вариантом, как для хранения автомобиля, так и для проведения свободного времени возле него. В данной статье мы попытаемся разобраться с тем, на каком проекте гаража с навесом лучше остановить свой выбор, и каковы преимущества подобной конструкции.

Типы навесов и их конструкций

Перед тем, как построить навес, необходимо определиться с тем, какого типа он будет, и из каких материалов его лучше выполнить.

Как правило, навес перед гаражом проектируется согласно одной из трех основных схем:

  1. Совмещенная система – это схема, которая подразумевает постройку навеса вплотную к гаражу.
  2. Независимая система – укрытие, построенное отдельно от гаражного помещения.
  3. Цельная система — схема, основывающаяся на расположении гаражного помещения и навесного укрытия под одной крышей.

Балочно-опорная конструкция

Проект гаража с навесом по совмещенной системе может включать в себя одни из трех типов крепления:

  1. Балочно-опорный – тип крепления, основанный на фиксации одной стороны крыши навеса на балке, закрепленной на стене гаража, а другой – на опорах, забетонированных в землю.
  2. Консольно-опорный – тип крепления, подразумевающий фиксацию крыши на подвесах и перпендикулярно расположенных крепежах (кронштейны, закладные, уголки).
  3. Консольный – тип крепления, при котором легкие (обязательно) козырьки фиксируются на специальных подвесах.

Сам гаражный навес также может быть нескольких видов:

  • Открытого типа – укрытие, состоящее только из крыши и ее опор.
  • Полузакрытого типа – навес, закрытый только с одной или нескольких сторон.
  • Закрытого типа – навес, закрытый со всех сторон.

Открытый навес

Обустраивая укрытие перед домом, также необходимо определиться с видом его крыши:

  1. Односкатный – подразумевает ровную поверхность кровли, расположенную под небольшим наклоном в 15-30 градусов.
  2. Двускатный – крыша разделена на две части, закрепленные в верхушке и расходящиеся в разные стороны под наклоном.
  3. Арочный – подходит для конструкций из металла и профнастила.

Строительные материалы

Прежде чем сделать гараж с навесом, необходимо определиться с материалами, из которых будет построена данная конструкция.

В нашей стране каркас гаража с навесом для машины принято сооружать из деревянного бруса или оцилиндрованного бревна. При этом не стоит забывать о специальной защите дерева от влаги, гниения, вредителей и воспламенения. Подобные материалы необходимо тщательно обрабатывать антисептиком, противопожарными веществами, грунтом и влагостойкими защитами.

Навес из бруса

Еще в качестве опор подойдут металлические трубы. Такие материалы считаются более надежными, но также уязвимыми. Их врагом являются коррозийные процессы. Дабы их избежать, необходима дополнительная защита – зачистка, обработка растворителем, грунтовка и покраска.

Внимание! Из чего бы не были выполнены опоры для укрытия, для обеспечения полной безопасности площадку под навесом рекомендуется залить бетоном или выложить плиткой. При этом, чем тяжелее конструкция, тем более глубоким должен быть фундамент.

Кровля конструкции зачастую выполняется из легкого поликарбоната, профнастила, деревянных досок (дачный вариант), мягкой черепицы, рубероида или металлочерепицы (чаще в цельных системах).

Для временного укрытия автомобиля можно использовать конструкции из тента. Они могут быть, как стационарными, так и разборными. Стационарные конструкции подразумевают установку металлического каркаса, к которому в нужное время крепится тентовый купол. Временные конструкции также выполняются из металлического каркаса, который может легко собираться и разбираться.

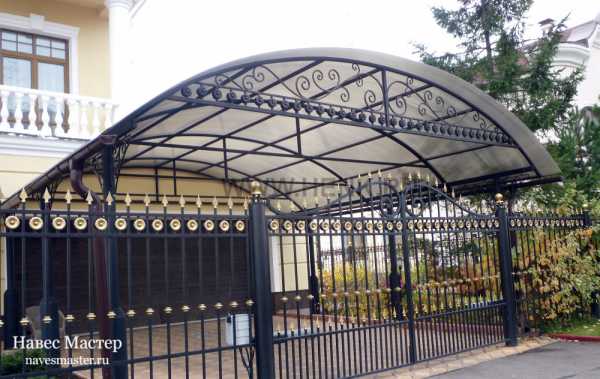

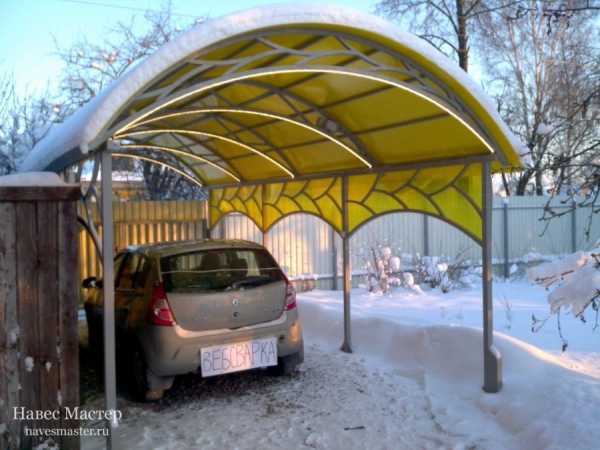

Навес из поликарбоната

Достоинства и недостатки

К достоинствам совмещенной системы «Гараж/навес» можно отнести:

  • Защита автомобиля и площадки перед гаражным помещением от осадков и падающих листьев.
  • Возможность починки авто на открытом воздухе.
  • Возможность стоянки сразу двух машин – одна внутри гаража, а другая – под навесом.
  • Хорошая вентиляция и профилактика коррозии для авто.
  • Защита водителя от непогоды при открытии ворот – альтернатива автоматическим воротам.

Недостатками подобной конструкции можно назвать:

  • Незащищенность от пыли и боковых дождей (можно решить проблему, закрыв стороны).
  • Невозможность работы в зимнее время.
  • Плохие антиугонные качества (если навес находится за воротами).
  • Невозможность выезда из гаража, если перед ним стоит еще одна машина.

К преимуществам автономных убежищ для автомобилей можно отнести:

  • Хорошая вентиляция воздуха.
  • Дешевизна.
  • Использование в других целях (для детских игр, хранения хозяйственного инвентаря).
  • Мобильность.
  • Возможность использования в коммерческих целях (для обустройства частной стоянки авто).

Однако наряду с плюсами у этого типа конструкции существует и целый список недостатков:

  • Плохие противоугонные условия.
  • Незащищенность от погодных условий с боковых сторон.
  • Невозможность круглогодичного хранения инструмента и техники.

Самым надежным навесом для гаража является укрытие, созданное по цельной системе. Такое убежище для авто сможет защитить его и от непогоды, и от воровства, и от коррозии. Единственным недостатком подобной системы можно назвать дороговизну строительства и необходимость планирования еще на этапе проектировки дома.

В завершении стоит сказать о том, что проектируя навес для гаража, необходимо учитывать его основное предназначение, месторасположение и финансовую сторону вопроса.

vseogarage.ru
