Как сделать металлический навес для одного легкового и для двух автомобилей (авто) из поликарбоната на даче: фото, видео

Вопрос о размещении машины на загородном участке может встать одновременно или даже раньше постройки дома. Идет строительство или уже закончено, а железному коню нужна защита от дождя, града и прочих погодных катаклизмов. Навес для автомобиля из поликарбоната полностью справляется с этой задачей.

Компания Навес Мастер решит все проблемы с установкой качественного надежного и прочного навеса для вашей машины. Отдельно стоящие навесы и пристроенные к дому, с разной формой крыши, для одного, двух и трех автомобилей, построенные руками профессионалов будут радовать вас долгие годы.

Навес из бронзового сотового поликарбоната 8 мм на четырёх стойках, с боковой стенкой.

Размеры навеса и место под навес

Размеры навеса зависят от количества и габаритов машин, которые будут под ним находиться.

• Для одной машины достаточно будет размеров навеса 3 на 4 м.
• Для двух небольших машин подойдет навес размером 5 на 6 м.

  Важно не ошибиться с размером навеса.

• Для пары габаритных внедорожников лучше устроить навес размерами 6 на 6 метров.
• Если планируется размещение гостевых машин — навес можно устроить любых размеров. На фотографиях вы можете увидеть процесс установки навеса размерами 11 на 7 м.

  Навес односкатный 11х7 из ферм, поликарбонат.

Навес можно построить, как отдельно стоящий, так и пристроенный к дому. Отдельно стоящий навес должен быть достаточно отнесен от дома, чтобы сходящий с крыши дома снег не повредил кровлю. Пристроенный навес должен иметь угол ската от 12-14 градусов, чтобы снег с кровли, не задерживаясь, соскальзывал вниз.

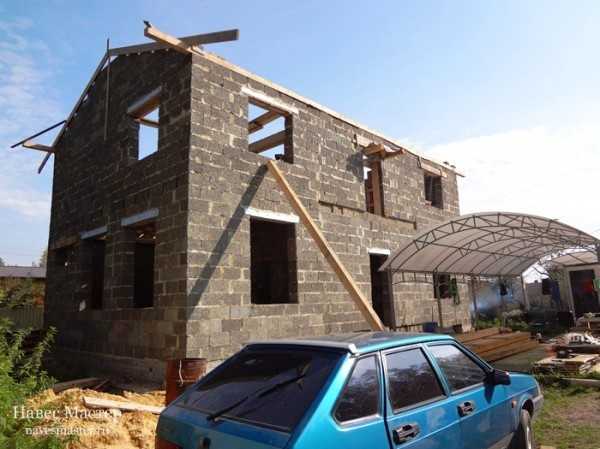

Навес хозяева установили рядом с домом.

В первую же зиму на навес с кровли дома сошел снег.

Как подготовить площадку под навес

Если планируется постройка навеса для легкого автомобиля, никаких проблем с особым обустройством площадки обычно не возникает. Подойдет и бетонная плита, и георешетка, плитка, брусчатка на укрепленном основании, просто утоптанная площадка. А вот если в семейном автопарке, к примеру, два Land Rovera (каждый из которых весит под 3 тонны), газонной решеткой уже не обойтись.

Площадка рассчитана для тяжелых машин.

Общая последовательность действий при заливке бетонной плиты такова:

• на глубину лопатного штыка снимается плодородный грунт;
• на 15-25 см засыпается песчаная подушка и тромбуется;
• по периметру устанавливается опалубка;
• кладется гидроизол или другой рулонный гидроизолятор (подойдет даже пленка). Гидроизоляция в пироге бетонной плиты нужна для того, чтобы оградить бетон от подъема воды из грунта. При заливке фундамента она помогает сэкономить бетон: вода из бетона не уходит в подушку;
• в качестве армирования укладывается дорожная сетка из проволоки 4-5 мм, размерами ячейки 10 -15 см;

  Устройство бетонной площадки.

• заливается бетон М 200.

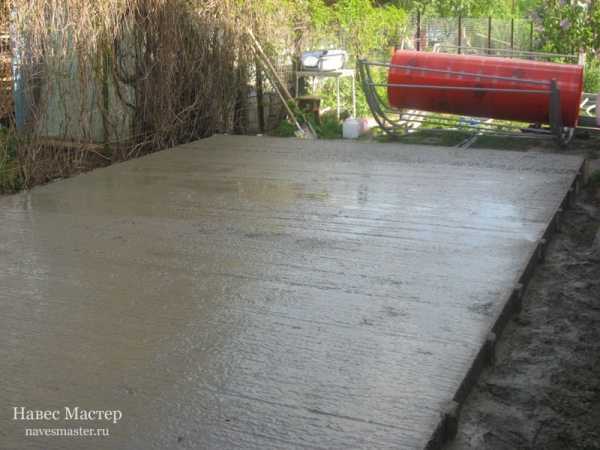

  Заливка бетона.

Основание навеса

Опорные стойки устанавливаются по-разному:

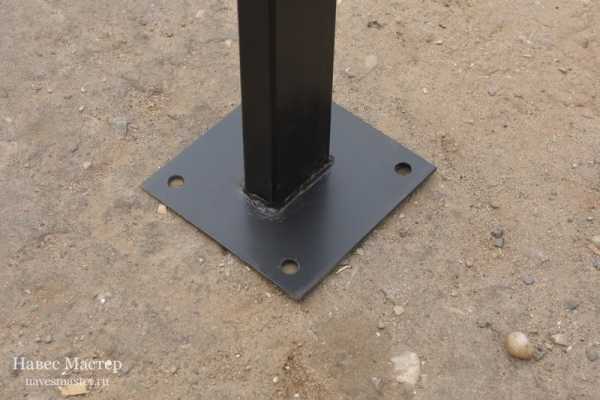

• При установке на готовую площадку, стойки навеса с приваренной пяткой можно крепить анкерами.

  Такая опора крепится анкерами.

• Буром делается скважина, в которую устанавливается стойка и заливается бетоном.

Расстояние между опорами может варьироваться от двух до трех метров.

Конструкция навеса с центральными опорами.

Устройство каркаса для навеса

При расчете конструкций навеса нельзя экономить на фермах и поперечинах. Вся нагрузка от снега зимой должна приходиться на каркас, а не на поликарбонат. Особенно, если в силу каких-либо архитектурных особенностей, угол наклона поверхности кровли мал. Нормальная ячейка спасет навес от провала ПК при сильной снеговой нагрузке.

Размер ячеек навеса — 1 метр на 0.5 см.

Традиционно каркас навеса делается из профильной трубы. Для стоек подходит труба сечением 80 на 80 мм или 100 на 100 мм. Для поперечин — 40 на 80 мм, для гнутых ферм 40 на 40 мм.

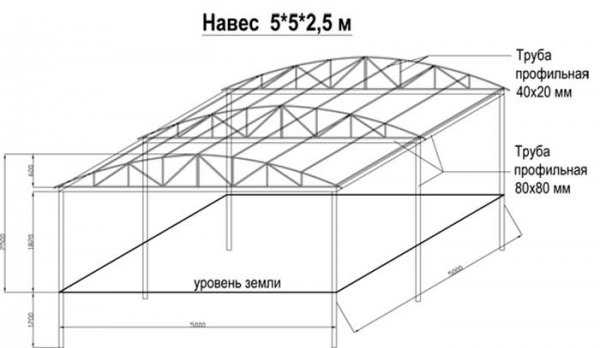

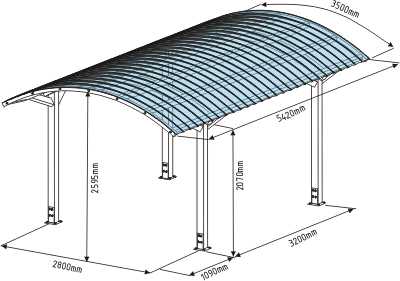

Схема навеса из поликарбоната.

Для того, чтобы рассчитать нагрузку на конструкции лучше обратиться к специалисту, который составит чертеж не только на основании математических вычислений, но и с учетом региональных особенностей и опыта установки навесов. Самостоятельно это сделать сложно. Конструктивно навес состоит из опор, ферм, лаг и кровли.

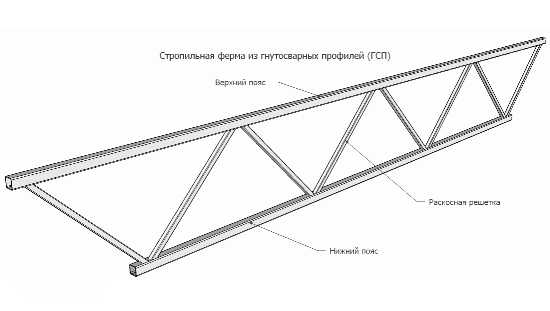

Схема закрепления профильных труб у фермы.

Общепринято устанавливать фермы с шагом установки примерно в 1 метр и с поперечными стропилами с шагом с 0.5 м. Для более сложных конструкций существует специальная программа для расчета стропил и ферм. Стыки листов поликарбоната должны приходиться на обрешетку.

Фермы свариваются отдельно от всей конструкции или покупаются готовыми. Важно все узлы и детали конструкции каркаса тщательно зашкуривать и красить после изготовления и соединения.

Соединяются элементы каркаса сваркой или болтовым соединением.

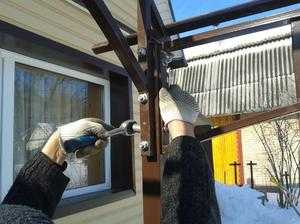

Болтовое соединение.

1. Сначала монтируются опорные стойки и выравниваются по уровню.
2. На стойки приваривается верхний пояс.
3. К нему привариваются фермы.
4. Если конструкция большая и массивная, допустимо для усиления жесткости между опорами приварить дополнительно арки.

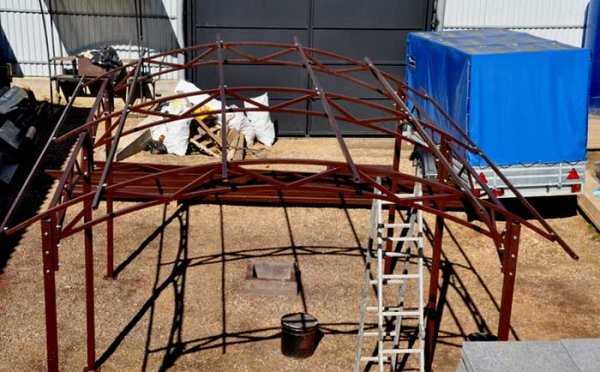

5. После этого сверху монтируется обрешетка. Даже если весь каркас металлический, обрешетку можно делать деревянной.

Устройство навеса из поликарбоната

Для кровли нужно брать поликарбонат от 8 мм толщиной. Известно, что во время зимы снег с поликарбоната ссыпается, как по маслу. Но весной, когда таяние чередуется с заморозками, на мокрой крыше могут задержаться глыбы снега. Поэтому для более пологих крыш лучше остановиться на поликарбонате 10-12 мм, а если уклон совсем маленький, то даже 16 мм. При такой толщине гарантированно не будет провисаний во время оттепелей.

Результат неправильного расчета размера ячейки конструкции.

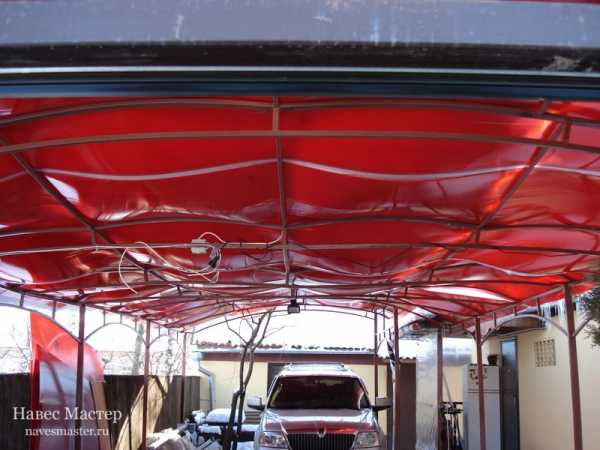

Тщательно нужно выбирать и цвет поликарбоната. При выборе цветного поликарбоната нужно учитывать, что все предметы под навесом будут окрашены тем же цветом. Молочный поликарбонат лучше задерживает УФ-лучи, а бронзовый дает качественную хорошую тень.

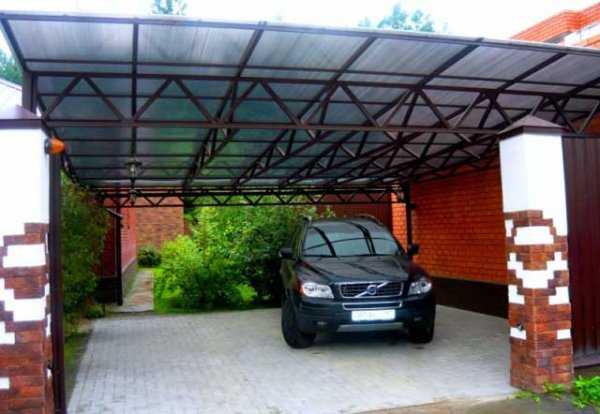

Двухуровневый навес из бронзового сотового поликарбоната.

Важно покупать поликарбонат проверенных брендов с ультрафиолетовой защитой. Дешевый поликарбонат продержится от силы года 3 и со временем разрушится от солнечных лучей, потеряет прочность и потрескается от первого града. Важна и правильная укладка листов: ультрафиолетовая защита должна находиться сверху, ребра жесткости должны быть направлены вдоль ската.

Поликарбонат кладут вверх стороной с защитным слоем от ультрафиолета.

При монтаже поликарбоната очень важно использовать термошайбы, рекомендованные производителем. Поликарбонат при нагревании расширяется, соответственно расширяется и отверстие для крепежа. Если лист был примонтирован при помощи саморезов, маленькая шляпка самореза может провалиться в отверстие. Само отверстие должно быть на пару-тройку миллиметров больше диаметра крепежа, чтобы при сужении во время морозов, поликарбонат не треснул.

Термошайбы для крепления листового поликарбоната.

Для стыкования листов нужно использовать качественные соединительные профили. Листы должны плотно входить в профили и там крепиться, чтобы порывами ветра лист не вырвало из конструкции. Верхние торцы плотно и герметично закрываются торцевыми профилями или силиконовым герметиком, нижние торцы — перфорированной алюминиевой лентой.

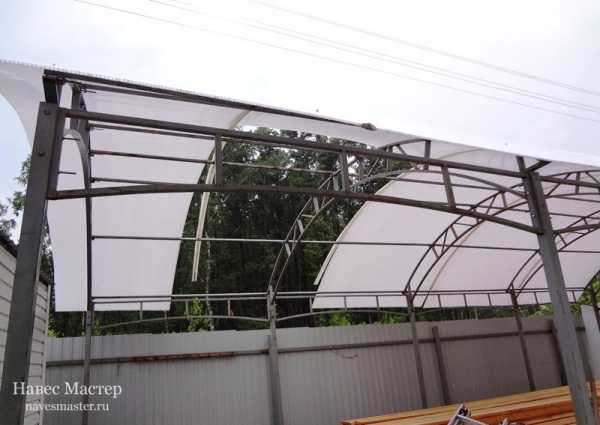

Лист поликарбоната вырвало ветром.

как видите нюансов и особенностей при монтаже навеса для автомобиля из поликарбоната довольно много. Именно поэтому мы рекомендуем обратиться по вопросу установки к профессионалам в компанию Навес Мастер, а не учиться на горьком самостоятельном опыте.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Post Views: 166

navesmaster.ru

Навес для машины на даче своими руками фото

На дачном участке любой владелец автомобиля сталкивается с проблемой — где поставить машину, чтобы она была надежно защищена от осадков и сильных порывов ветра и в то же время не занимала особенно много места. Особенно актуальной эта проблема становится, если участок занимает, например, распространенные 4 сотки. Не каждому хочется, чтобы во время бури в любимое транспортное средство прилетела доска или щебень с соседнего участка или авто побило градом. На помощь в решении проблемы придет надежный и прочный навес из поликарбоната.

Навес из поликарбоната удобен, практичен и не занимает много места.

Наиболее выгодным и экономичным и с точки зрения финансов и экономии пространства является строительство навеса для автомобиля пристроенного к одной стене дома. Форму крыши при этом можно выбирать между скатной с наиболее оптимальным углом наклона от 13 градусов и выпуклой изогнутой. В любом случае, если не планируется демонтаж крыши на зиму, нужно правильно рассчитать угол наклона и толщину поликарбонатного листа таким образом, чтобы снег не скапливался на навесе и не продавливал его.

Навес из поликарбоната сможет защитить автомобиль от осадков и воздействия ультрафиолета.

Прекрасная альтернатива обычному навесу — навес с боковыми стенками из тех же панелей сотового поликарбоната.

Навес с боковой стенкой надежно защитит автомобиль.

Такую конструкцию легко сделать сборно разборной и можно демонтировать с окончанием дачного сезона. Строительство мини-гаража обойдется недорого за счет дешевизны материалов и отсутствия необходимости в устройстве фундамента. Необходимую жесткость конструкции будет придавать опорная стена дома. Если удастся задействовать дополнительно ворота и забор с другой стороны, то стоимость конструкции удешевится почти что в 2 раза.

Экономичный навес для автомобиля.

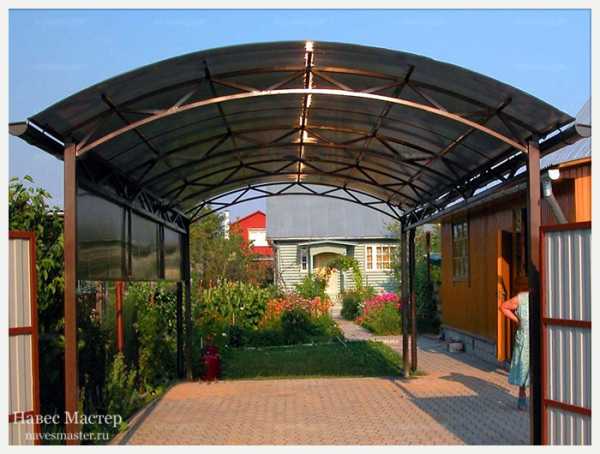

Удобный и эстетичный навес из поликарбоната.

Даже если около дома уже смонтирован навес для автомобиля, в любой момент конструкцию можно обвязать боковыми листами и создать летний гараж.

Наличие боковых стенок у навеса позволит его использовать в качестве гаража.

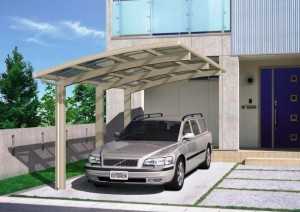

Устройство консольного навеса

Если планируется использование навеса только летом, можно построить консольную конструкцию без использования опор шириной, например, 2 метра. Для этого понадобятся фермы. Для устройства ферм будет достаточно металлической трубы 25 на 25 мм. Фермы крепятся примерно через метр друг от друга по всей длине навеса посредством уголка с полкой 40-45 мм.

Нужно учитывать, что зимой на такую конструкцию нагрузка будет большой, поэтому либо поликарбонат нужно снимать с наступлением зимы, либо дополнительно понадобится устройство обрешетки. Шаг обрешетки будет зависеть от толщины листа поликарбоната. Если лист поликарбоната толщиной 6 мм, обрешётка должна устраиваться не менее 700 на 700 мм, если толщина листа равна 8 мм, то обрешётка должна быть 1050 на 1000 мм. Устраивать консольный навес для автомобиля удобнее в случае, если вторая продольная сторона закрыта или плотным высоким кустарником, или оградой. Если она будет открыта, то автомобиль не будет полностью защищен от бокового дождя, ветра и косых солнечных лучей.

Навес на опорах

Крепче и защищеннее будет конструкция на опорах.

Навес на опорах можно собрать буквально за выходные.

Для того, чтобы их установить, на планируемом расстоянии от стены дома нужно :

1. пробурить скважины глубиной до одного метра, диаметром 20 см.
2. Залить скважины бетоном, одновременно устанавливая в них будущие стойки — отличным решением будет металлическая труба сечением 60 на 60 мм. Для стоянки одного автомобиля достаточно установить 3 опоры. Для расчета длины стек нужно взять высоту навеса и глубину утопления в бетон. Вертикальные столбы могут быть различного сечения: 60 мм, 80 мм, 100 мм. От этого зависит и расстояние между опорами.
3. Сверху на наружные опоры приварить или закрепить балку из квадратной трубы 60 на 80 мм или 60 на 100 мм.
4. С учетом угла наклона ската на стене закрепить анкерами квадратную трубу 50 на 25 мм.
5. На образовавшиеся опоры укладывать стропильные балки из квадратной трубы 50 на 25 мм с шагом по осям 1 метр.
6. Стропила и поликарбонат должны выступать за пределы балки на 100 мм, образовывая свес.

Для приведенного сортамента труб и указанной конструкции, учитывая, что поликарбонат будет принимать на себя вес всего снега, в том числе и с дома, нужно брать лист поликарбоната толщиной не меньше 10 мм.

Важно правильно рассчитать уклон навеса с учетом снеговетровых нагрузок в регионе.

Устройство боковой стенки

Для лучшей сохранности автомобиля можно даже при уже существующем навесе устроить боковую стенку из того же поликарбоната. Для этого выполняется нижняя и верхняя обвязка по опорным столбам. На боковые стенки берется более тонкий поликарбонат толщиной 4-6 мм. Листы поликарбоната крепятся к обвязке таким же методом, как и сверху.

Для боковых стенок будет достаточно поликарбоната толщиной 4-6 мм.

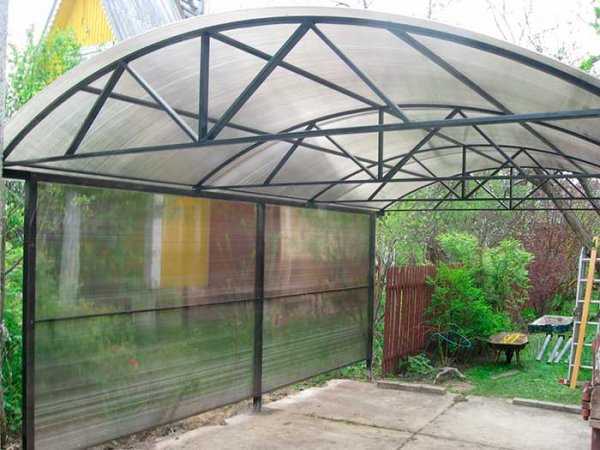

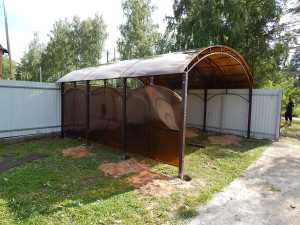

Навес из поликарбоната с боковыми стенками.

Монтаж поликарбоната к металлу

1. На поликарбонате необходимо просверлить отверстия диаметров больше на 1 мм диаметра саморезов.
2. Саморезы вставляются в термошайбы.
3. Между листом поликарбоната и каркасом прокладывается резиновая прокладка.
4. Поликарбонат укладывается на каркас и фиксируется на термошайбу.
5. После окончания крепления сверху крепеж закрывается силиконовым колпачком, чтобы защитить конструкцию от осадочной влаги.

Только такая конструкция крепежа поможет защитить поликарбонат от попадания влаги внутрь.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Post Views: 142

navesmaster.ru

Навес для автомобиля своими руками из поликарбоната, деревянный и другие, фото

Сегодня мы поговорим про то, как самостоятельно сделать навес для автомобиля ведь владельцы дачных участков, использующих для их посещения автомобили, задаются вопросом защиты своего «стального коня» от воздействия солнца и атмосферных осадков и как раз навесы могут решить данную проблему.

Автомобиль вроде и способен без проблем простаивать под палящим солнцем, но воздействие на его лакокрасочное покрытие ультрафиолетовых лучей является негативным.

В условиях дачных участков не всегда целесообразно возведение полноценного гаража для стоянки авто, учитывая то, что он обойдется дорого, займет часть территории участка.

Но выход для желающих защитить автомобиль на даче есть. Многие используют навес для автомобиля, который способен уберечь авто от солнца, дождя и т. д.

Почему навес?

Навес действительно оптимальный вариант для загородного дома или дачного участка. Отмечается ряд преимуществ использования таких построек перед гаражами:

• Постройка обойдется дешевле, чем гаража, поскольку не требуется много материалов;
• Возведение выполняется быстро;
• Способен защитить автомобиль от осадков и солнца;
• Автомобиль доступен, не нужно постоянно открывать-закрывать ворота;
• Используется не только для стоянки авто, всегда под ним можно установить шезлонги, кресла, столы.

Навес может являться временной постройкой, если в дальнейшем предполагается возведение полноценного гаража, но финансы пока не дают это сделать. Причем его же можно установить на месте расположения будущего гаража.

Даже если дачный участок используется только в летнее время и гараж не предусматривается, навес можно использовать для ремонта автомобиля, что удобно, особенно во время дождя.

Конструктивные виды

На дачных участках обычно строятся два вида навесов, каждый со своими достоинствами и недостатками:

1. Стационарная отдельная постройка;
2. Пристройка к дому или другому зданию.

Стационарный навес устанавливается на отдельной территории участка, и является отдельной постройкой. В дальнейшем может использоваться и как крытая зона для отдыха.

Размеры такой постройки зависят от отведенной под него территории, может быть рассчитан на 2-3 авто.

При творческом подходе может стать архитектурным дополнением к строениям здания и вписываться в общий вид. Но возможно потребуется дополнительная обшивка боковин для защиты от косых дождей.

Навес в виде пристройки используется чаще на участках, где территория незначительна. Удобен, компактен, и требует меньше материалов для изготовления. Если и потребуется обшивка боковин, то только с одной стороны, поскольку роль одной боковины выполнит стена здания.

Но при его установке возможно потребуется сверления стены для привязки каркаса навеса к стене.

Последовательность действий при постройке

Алгоритм действий при возведении любого типа навеса одинаков.

1. Изначально подготавливается проект постройки с учетом габаритных размеров и особенностей. Выполняется расчет размеров, для этого используются габаритные размеры авто, которое будет устанавливаться под сооружение.



2. После замеров высчитывается необходимое количество материалов для постройки.



3. Следующий этап – подготовка площади. Чтобы автомобиль после дождей не стоял в грязи, лучше территорию, отведенную под постройку забетонировать, укрыть слоем асфальта или обложить плиткой. Площадка делается прямой или под уклоном, что в дальнейшем даст воде стекать с нее.



4. Основа изготавливается либо из фундаментных блоков с крепежными проушинами, или же стойки каркаса попросту бетонируются. Фундаментные блоки позволят сократить время на постройку, поскольку достаточно их вкопать в местах, где будут располагаться стойки. Если стойки решено бетонировать, то это позволит сэкономить, но придется копать ямы глубиной 1 метр, устанавливать их, ровнять их и заливать цементным раствором.

5. После выгоняется каркас, на который потом закрепляется кровельный материал. Для каркаса используются либо деревянные материалы, либо металлоконструкции.

Стоит отметить, что сейчас уже продаются полностью сборные металлические навесы, которые достаточно только правильно собрать, но обойдется он дороже, чем изготовленный своими руками.

Виды материала для накрытия

Тканевый тент.

Для накрытия используются самые разные материалы. Самым дешевым и простым является брезентовый или тканевый тент.

В целом, изготовить тентовый навес может оказаться очень просто. Достаточно сделать разборной каркас, натянуть на него тент и навес готов.

Преимуществами тента является скорость возведения, возможность смены его расположения и демонтажа, к примеру, на зимний период.

Но надежность такой конструкции невысокая, материал со временем постареет и начнет рваться.

Такой навес требует периодических затрат на приобретение нового тента. Зато существует возможность периодически обновлять навес, учитывая, что сейчас тенты делаются с узорами, разной расцветки.

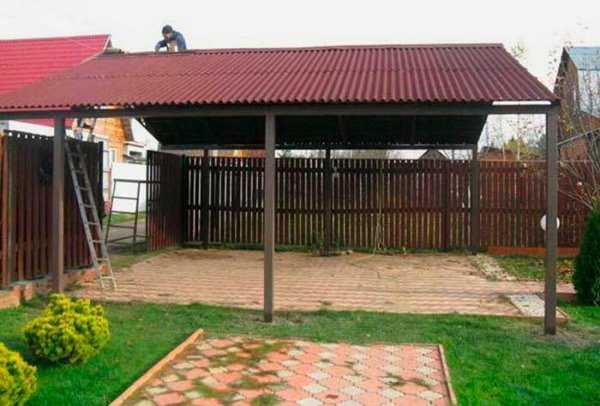

Профнастил.

Является одним из популярных материалов для накрытия навеса. По стоимости он относится к средней ценовой категории. Какого-либо обслуживания не требует, достаточно правильно произвести его монтаж на каркас. Отлично подходит для постоянных навесов, можно подобрать любую расцветку, хорошо вписывающуюся в общий антураж.

Но профнастил – материал из металла, поэтому каркас должен быть прочным, чтобы удерживать покрытие.

Поликарбонат.

Один из самых востребованных материалов накрытия таких построек. Сравнительно недорогой, вполне прочный и легкий. Используется для покрытия навесов самой разной формы, поскольку лист поликарбоната может легко изгибаться. Для накрытия используется как листы сотового поликарбоната, так и монолитный.

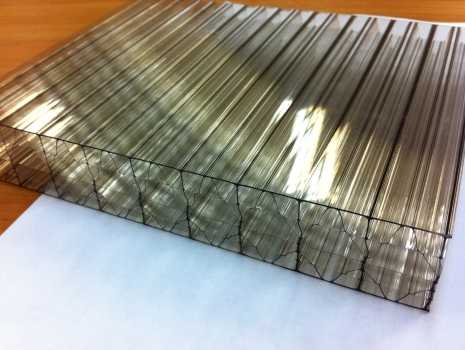

Сотовый поликарбонат – легкий, более гибкий, но менее прочный. Требуется правильно настелить его, чтобы из сотов производился сток влаги. Монолитный поликарбонат – не очень гибкий, зато по прочности выше. Располагать листы монолитного поликарбоната можно в любом положении.

К особенностям поликарбоната, как материала укрытия является правильность его закрепления на каркасе. В случае нарушения правил крепежа листов поликарбоната возможно появление трещин и быстрого разрушения листов.

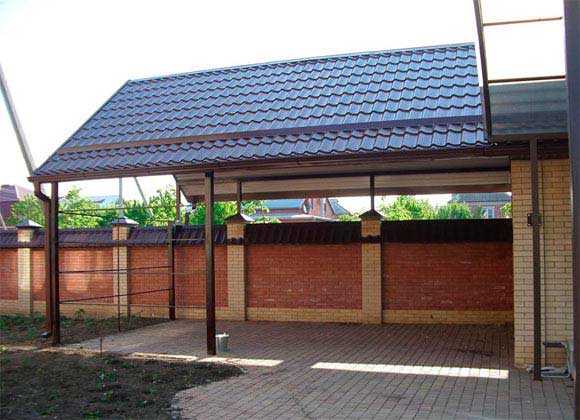

Металлочерепица.

Тоже используется в качестве материала для покрытия навеса для авто.

Но этот материал является одним из самых дорогостоящих и использовать его целесообразно только при изготовлении конструкции в качестве пристройки к дому, если дом тоже укрыт этим материалом. В таком случае настил гармонично впишется в общий вид.

Материал для изготовления каркаса

Делятся навесы и по материалу изготовления каркаса. Как уже отмечено, существует возможность приобретения сборной конструкции, включающего все элементы, от стоек до материала укрытия.

Постройка такого навеса очень быстрая, при этом он является достаточно прочным.

Сделать сборной каркас можно и самостоятельно. Для этого приобретаются в необходимом количестве металлоконструкции (швеллера или уголки) и метизы.

Затем производится разметка, разрезание конструкций на составные части, просверливание отверстий под крепежные элементы, после чего производится сборка.

Сборные конструкции очень удобны, поскольку позволяют использовать их только сезонно, и при необходимости полностью демонтировать.

Но такой каркас устанавливается на фундаментные блоки, чтобы обеспечивалась возможность его демонтажа.

Металлические навесы тоже собираются из металлоконструкций, но для закрепления составных частей используется сварка. Этот тип уже будет являться постоянной постройкой, поскольку разобрать каркас не получиться.

Но при постройке такой конструкции оптимальным является бетонирование стоек.

Сборные и металлические каркасы служат очень долго, особого обслуживания не требуют, лишь изредка красятся и все.

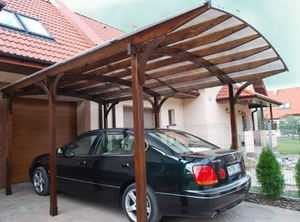

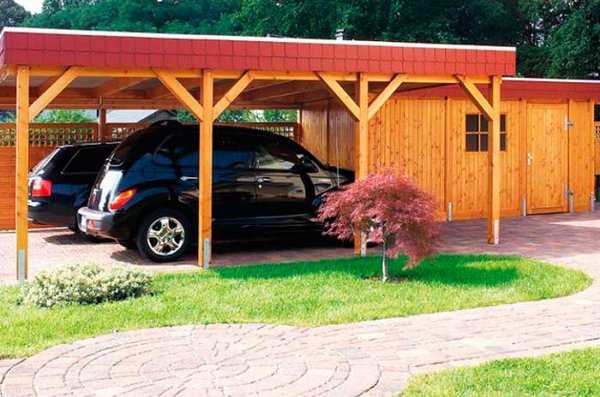

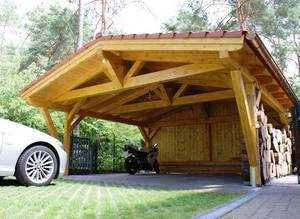

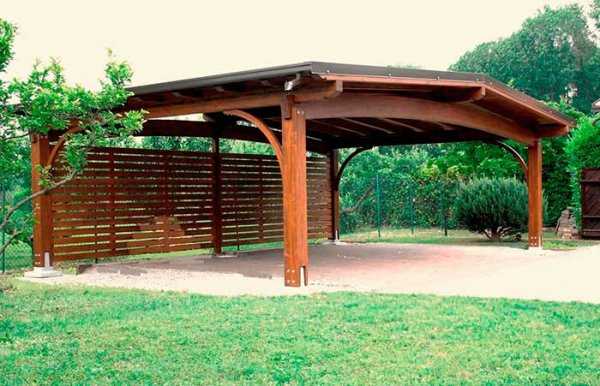

Деревянные каркасы – самые дешевые и простые в сборке. Для постройки потребуется наличие только измерительных инструментов, молотка, гвоздей в нужном количестве и пилы.

Некоторые делают комбинированные каркасы. Стойки изготавливают из дерева, а каркас крыши –из металлоконструкций, соединенных при помощи сварочного аппарата. Потом такой каркас закрепляется на стойках, а далее производится укрытие выбранным материалом.

Но деревянный каркас не такой долговечный, как металлический, его хватит на десяток лет, не более, затем потребуется по новой его строить.

Дополнительно потребуется периодическое обслуживание, сводящееся к обработке деревянных элементов защитными материалами, предотвращающими прение дерева.

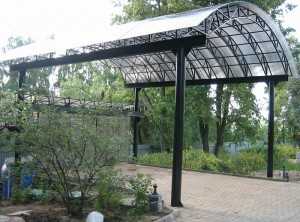

Кованные каркасы – самые дорогие. Составные части их изготавливаются в специализированных кузнях. Самостоятельная сборка такого каркаса тоже зачастую невозможна и производится она квалифицированными работниками.

Но такой навес является уникальным и будет являться практически отдельным архитектурным решением на загородном доме. В условиях же небольшого дачного участка кованная конструкцию ставить нецелесообразно и дорого.

Определение размеров

Любая постройка, и навес для автомобиля тоже, начинается с выбора типа и размеров. Учитывать стоит и расположение автомобиля.

Если навес является пристройкой к зданию, и авто в нем будет располагаться продольно стене, то и размеры конструкции будут меньше, чем при перпендикулярной постановке авто.

Но с другой стороны при перпендикулярном положении машины, навес, соответствующий длине стены, может вмещать под собой сразу несколько транспортных средств.

Габариты строения рассчитываются из размеров автомобиля, причем для этого лучше использовать размеры самого крупного авто, которое будет ставиться.

Автомобиль не должен заходить под навес впритык к несущим частям каркаса – это обеспечит не только удобство доступа, но еще и большей мере защитит машину от солнечного света и дождя.

Длина постройки должна превышать длину автомобиля более чем на 1 метр, если это обычная легковая машина.

К примеру, длина седана или хэтчбека составляет 4,0 м, навес при этом должен быть по длине 5,0 м.

Для крупных минивенов и внедорожников при определении длины лучше добавлять к данному параметру авто не менее 1,5 м.

То же касается и ширины, расстояние между несущими частями каркаса должно быть на 1 метр больше, чем ширина авто.

Если же навес строится для двух и более авто, следует рассчитать среднюю ширину, добавить к этому значению расстояние от крайней машины к стойке каркаса (не менее 50 см) и по 1 метру расстояния между автомобилями.

К примеру, постройка делается для 2 авто – одно из них шириной 2,0 м, а второе — 2,5 м. Среднее значение ширины – 2,25 м, к этому значению добавляется два расстояния по 50 см от авто к стойкам и 1 м – расстояние между авто. В итоге ширина навеса должна быть не менее 4,25 м.

А вот с высотой важно не переборщить. Под навес автомобиль должен свободно входить даже с боксом на крыше, но при этом сильно высокую постройку делать тоже не стоит.

Оптимальной считается высота 2,5 метра, но для крупных внедорожников она может быть и больше. Если постройку сделать очень высокой, она не сможет защитить автомобиль от косых дождей.

Постройка

Теперь непосредственно о самом возведении навеса.

• Изначально подготавливается площадка;
• После этого устанавливаются несущие стойки. Количество их определяется из размеров постройки. Чтобы снизить нагрузку на конструкцию необходимо устанавливать по стойке каждые 2 м длины навеса. То есть, у постройки длиной 4 м на одну сторону должно приходиться 3 стойки, а всего их будет 6;
• Перед изготовлением каркаса крыши определяется его форма. Крыша у может быть прямой с уклоном на одну или две стороны, волнообразной, в форме арки и т. д. Все зависит от фантазии и материала укрытия.

Разберем простейшую конструкцию – отдельный деревянный навес для одного средне размерного авто с поликарбонатным покрытием и уклоном на одну сторону. Длина навеса – 5 м, ширина – 3,5 м.

Итак, вначале подготавливается площадка – разравнивается, бетонируется или асфальтируется, но можно и просто засыпать щебнем.

Поскольку длина 5 метров, то лучше установить 4 стойки с расстоянием 1,25 м. Это позволит максимально распределить нагрузку, если же стоек будет 3 на каждую сторону, то придется использовать массивные деревянные столбцы, чтобы они смогли удерживать нагрузку.

С одной стороны стойки должны быть выше на 10-15 см, чем с другой, чтобы обеспечить уклон.

После установки стоек сверху на них вдоль закрепляются несущие балки. Каждая балка должна быть длиной, равной длине постройки. Чтобы придать прочности конструкции, делаются раскосы между стойками и балками.

На эти балки поперечно укладываются лаги из досок и закрепляются. Остается правильно уложить на лаги листы поликарбоната и закрепить их при помощи саморезов.

Завершающий этап – декоративная отделка, обработка деревянных элементов водоотталкивающими и защитными средствами. При надобности из листов поликарбоната делаются стенки, прикрепляя их с нужно стороны к стойкам.

Это простейший из навесов, который можно построить на дачном участке. При правильной организации такая постройка возводится всего за день, при наличии необходимых материалов и инструментов.

Итог

Как гласят отзывы тех, кто уже обзавелся навесом на дачном участке, данная постройка является очень удобной и практичной. Многие используют навесы не только для стоянки авто, а еще и как затененную зону для отдыха.

Конструкций, используемых среди постоявших навесы, большое количество. Кто-то отдал предпочтение деревянным навесам, некоторые сделали комбинированные, но многие предпочитают металлические конструкции. Что у них получилось – изображено на фото.

Так что, если вы хотите защитить свой автомобиль от солнца и дождя во время пребывания на даче, а строить полноценный гараж средств и времени нет, следует обратить внимание на навесы для автомобиля.

Строятся они быстро, свои функции выполняют отлично, а обойдется недорого.

Какой навес строить – выбирать вам, благо вариантов их, а также материалов, из которых они строятся – большое количество. Но можете не сомневаться, что такая постройка окажется полезной.

autotopik.ru

фото галереи оригинальных примеров, особенонсти навесов из поликарбоната

Когда вы создаете проект своего будущего дачного участка и построек на нем, то, если у вас есть автомобиль, вам, скорей всего, потребуется включить в этот проект и автомобильный гараж. Однако гараж – строение затратное как в отношении времени, так и финансов, кроме того, на небольшом участке он будет занимать много места. Достойная альтернатива гаражу на даче – это навес для машины своими руками, сооружение которого не займет так много времени и средств, как постройка гаража.

Вы увидите фото примеров навесов из разных материалов, в частности, из поликарбоната, дерева или профнастила, узнаете, чем отличается конструкция из поликарбоната от деревянной, а также вашему вниманию предлагается подробная инструкция, как сделать навесы для автомобилей своими руками и фото, как именно это делается на практике.

Навес для авто: особенности

Навес для авто на даче может быть двух видов:

1. стационарный;
2. в виде пристройки к строению.

Навес в виде пристройки, естественно, будет занимать минимальную площадь. Также в зависимости от выбранного материала, он станет отличным дополнением всего дизайна вашего участка. Примеры таких навесов можно посмотреть на фото.

Для крепления навеса нужно его частично прикрепить к стене, а вторую часть установить на опорных столбах. Чтобы он был устойчивым, столбы следует забетонировать или же установить их на бетонную площадку. В качестве каркаса и опоры используйте профиль из металла или брусок из дерева.

А для стационарного навеса для автомобиля своими руками нужно устанавливать на опору всю конструкцию целиком. Опорных стоек должно быть как минимум четыре, они должны быть установлены на расстоянии не менее метра друг от друга.

В зависимости от материала каркаса, крыша может иметь разные формы. Также размер навеса для машины нужно планировать в зависимости от планируемого количества машин, которые будут там содержаться.

Так, например, если вы под навесом планируете размещать один автомобиль длиной порядка 4 метров, то навес должна быть, как минимум, на метр больше . Чтобы сделать правильный расчет высоты навеса, учитывайте высоту автомобиля и груз, который вы можете перевозить на его крыше (лодки, велосипеды и прочее). Учтите, что навес нельзя делать слишком высоким, чтобы косые осадки не попадали внутрь, а крыша не тряслась под влиянием ветра. Желательно, чтобы высота была не более 2,5 метра.

Как правильно построить автомобильный навес своими руками

Для самостоятельного сооружения навеса особые строительные навыки не нужны, но нужно хотя бы на минимальном уровне уметь работать пилой и молотком.

Алгоритм работы по монтажу навеса не зависит от используемого материала, поэтому постройка деревянного навеса или сооружения из профнастила не будет отличаться от постройки укрытия для авто из поликарбоната.

Как уложить фундамент

Фундамент для навеса можно приобрести в готовом виде блоками и установить кронштейнами и уголками, прикрепив к блокам опорные столбцы.

Либо же можете выкопать ямы по метру в глубину для опорных столбов и забетонировать их, также можно применять и тротуарную плитку.

Сборка каркаса навеса

При использовании фундаментных блоков каркас монтируется сразу же после фиксации опор, а при применении площадки из бетона следует подождать, когда раствор застынет, на это уйдет около недели, и только потом устанавливать каркас.

Каркас собирают из металлического профиля или деревянных балок, желательно, чтобы на каркасе было как минимум поперечных сечений, меньше, чем на опорных столбцах, чтобы нагрузка на каркас сводилась к минимуму.

Сперва свяжите стойки друг с другом и зафиксируйте на них поперечные балки, собрав стропила и набив обрешетку.

Установка кровли

Теперь можно устанавливать кровельный материал на наш навес. Кровля выполняется из разных материалов, таких как:

1. листовой материал;
2. профнастил;
3. дерево;
4. поликарбонат.

Последний материал – наиболее распространен, о нем и поговорим более подробно.

Навесы из поликарбоната своими руками: особенности

Если для сооружения конструкции вы планируете использовать поликарбонат, то для работы вам потребуется следующее:

1. профильные трубы квадратного сечения для опоры, трубы для прогонов и обрешетки;
2. несущая арка;
3. сотовый поликарбонат на 10 мм в толщину;
4. оцинкованные саморезы;
5. пресс-шайбы;
6. цементно-песчаный раствор и щебень;
7. в отдельных случаях – анкерные болты.

Поликарбонат, используемый для строительства автонавеса, может быть монолитным и сотовым. Их отличия заключаются в следующем:

1. сотовый поликарбонат имеет пустоты внутри, он более легкий и удобный в плане монтажа. А монолитный поликарбонат способен выдерживать больше веса снежной или водяной массы;
2. сотовый поликарбонат применяется для установки тонких опор и каркаса, а монолитный поликарбонат труднее устанавливать из-за прочного каркаса;
3. сотовый поликарбонат дешевле монолитного, но и служит меньше.

Теперь, когда вы определились с выбором вида нужного вам поликарбоната, можно его устанавливать. Измерьте размеры для каркаса и ножовкой отрежьте поликарбонатный лист нужного вам размера.

Если вы выбрали сотовый поликарбонат, то каналы листа должны быть строго перпендикулярны земле, чтобы влага, которая будет попадать внутрь листа, могла потом самостоятельно оттуда выходить. Если этого не делать, то через определенное время внутри листа появятся влажные пузыри, из-за которых покрытие будет выглядеть плохо, а для их очистки вам потребуется немало времени. При применении монолитного поликарбоната вы с такой проблемой не столкнетесь.

После нарезания поликарбонатных листов просверлите отверстия под элементы крепежей. Это нужно сделать до того, как вы будете устанавливать листы, чтобы в процессе работы не повредить их. Обратите внимание, что отверстия в диаметре должны быть больше чем саморезы.

Это нужно для того, поскольку под воздействием температур поликарбонат имеет свойство расширяться и сжиматься, а крепежные места могут треснуть. А слишком большие отверстия тоже не нужны, чтобы в них не попадала вода или грязь. Желательно при креплении применять резиновые прокладки между кровлей и саморезом, или же герметик.

Чтобы нижние края поликарбоната были закрыты, применяйте перфорированную ленту, а верхние края – цельную соответственно.

Как сделать навес из дерева

Естественно, что кровля не будет состоять целиком из дерева, иначе она будет пропускать влагу. Дерево монтируется поверх опорных столбов и обрешетки. В качестве кровли можно применять шифер или тот же поликарбонат.

А если вы все-таки хотите, чтобы сооружение было целиком деревянным, доски должны быть прижаты друг к другу максимально плотно и обработаны смесью, обладающей водозащитным свойством.

Монтаж конструкции из профнастила

Навес для автомобиля из профнастила – тоже хороший вариант, но следует при его монтаже учитывать такое:

1. укладывайте листы только внахлест;
2. при креплении листов используйте оцинкованные саморезы, при этом применяйте резиновые прокладки с целью не допустить появления царапин при прикручивании саморезов;
3. листы фиксируйте по крайним углам, а затем только – по остальной плоскости.

Как видите, процесс сооружения навеса для автомобиля на даче – не такой уж и сложный. Также вы можете обратить внимание на фото – на них вы увидите подборку оригинальных в плане дизайна навесов, которые, несомненно, привлекут внимание к вашему участку.

Навесы для автомобиля на даче

krovlya.guru

Навесы для машины (авто) — фото, цены, своими руками

Кузов автомобиля изготавливается из одного из самых надежных материалов — металла. Но, со временем, под воздействием солнечных лучей, осадков, механических воздействий он может потерять свою привлекательность и целостность. Защитить автомобиль от нежелательного воздействия окружающей среды помогут универсальные конструкции в виде навесов из поликарбоната. Современные, эстетичные, привлекательные навесы из поликарбоната прекрасно впишутся в садово-дачные участки, придомовые территории загородных домов и коттеджей. Это отличное решение для автостоянок и кемпингов. Они имеют массу достоинств:
— легкий вес,
— простота монтажа,
— разнообразие конструкций,
— доступная цена.
Поликарбонатовые навесы для автомобилей неприхотливы, надежны в эксплуатации и долговечны.

Модный и стильный навес прекрасно впишется в любой ландшафт.

Преимущества поликарбоната при использовании в навесах

Поликарбонат в наши дни наиболее выгодный и удобный материал для устройства автонавесов, чем традиционные профнастил, шифер или металлочерепица. Он:
— не препятствует светопроницаемости,
— ограничивает воздействие ультрафиолетовых лучей,
— морозоустойчив,
— ударостоек,
— эстетичен.

Поликарбонат — эффективное решение защиты автомобиля.

Конструкция навеса может быть самой разнообразной: на колоннах, колоннах и балках, колоннах и фермах, с опорой на боковые секции, консоли, комбинированного типа.

Отдельно стоящие навесы

Отдельно стоящие конструкции могут иметь самую различную конфигурацию. Самые распространенные навесы — это навесы в виде арки или со скатной крышей. Простейшие арочные навесы устанавливаются на металлических или деревянных опорах. Наиболее элегантные варианты — это навесы, в которых с одной стороны поликарбонат загнут до самой земли. Навесы-ангары закрывают автомобиль со всех сторон от порывов ветра. Скатная крыша также может быть одно-, двух- или многоскатной.

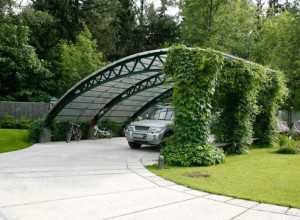

Очень удобен навес арочной формы.

При выборе конструктивного решения для устройства отдельно стоящего навеса во внимание принимается дизайн ландшафта участка. Навес из поликарбоната прекрасно впишется в любой стиль, придаст участку модный стильный ухоженный вид. В зависимости от ландшафта участка можно варьировать и геометрию кровли. Ярко и необычно будет смотреться на участке куполообразная или китайская кровля автонавеса или навес, изготовленный из волнистого поликарбоната.

Навесы из поликарбоната могут стать хорошей и необходимой альтернативой гаражу.

Пристроенные навесы

Пристроенные навесы монтируются одной стороной вплотную к зданию и опираются на капитальную стену, с другой стороны могут фиксироваться вертикальными опорами или поддерживаться ферменными системами. В результате получается, что одна сторона навеса обязательно закрыта. Кровля может быть прямой и скатной. Наклонный навес позволяет снегу, дождю, мусору скатываться вниз, не накапливаясь на крыше. При проектировании такого навеса необходимо учитывать архитектурные особенности и стиль здания, чтобы навес органично вписался в общую архитектурную концепцию. Внешне пристроенные навесы могут декорироваться художественной ковкой, орнаментом, дизайнерскими украшениями, резными деревянными элементами и пр.

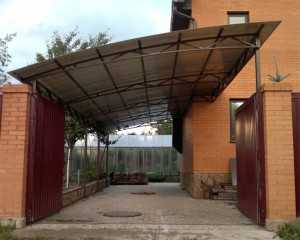

Пристроенный навес одной стороной опирается на стену дома.

Навесы над парковками

Обычно навес над парковкой представляет собой отдельно стоящий или примыкающий к зданию металлокаркас, состоящий из опорных столбов, ферм, соединительных балок и кровли. Секционные навесы могут использоваться для покрытия 4 — 40 машиномест, а иногда при необходимости и больше. Многоместные навесы удобны для коммерческих парковок около торговых комплексов, офисных зданий, многоквартирных домов. Построить навес из поликарбоната на несколько машиномест обойдется дешевле, чем строительство многоместного гаража.

Многоместные навесы очень удобны для коммерческих парковок.

Особенности эксплуатации автомобильных навесов

Автомобильные навесы должны обеспечивать максимально свободный подъезд автомашины и доступ к ней для водителя и пассажиров. Именно поэтому в основном опорные элементы монтируют в виде колонн, а размеры между ними проектируются в зависимости от количества автомашин и их габаритов. Также и высота кровли должна быть выше высоты авто и роста водителя и других домочадцев не меньше, чем на полметра. При этом высота считается до опорных балок или элементов украшения наиболее низко расположенных.

Навесы из поликарбоната имеют очень привлекательный внешний вид.

Для удобства эксплуатации автомобильный навес можно оснастить источниками освещения. В этом случае места прокладывания кабелей лучше предусмотреть при проектировании. Источники освещения в этом случае устанавливаются влагозащищенные для наружного применения, а кабели прокладываются в гофре или бронированных трубках.

Навесы для автомобилей могут иметь самые разнообразные архитектурные формы.

Post Views: 126

navesmaster.ru

Навес для автомобиля из поликарбоната своими руками фото

Навес для автомобиля из поликарбоната своими руками, фото, чертежи и подробное описание конструкции, способной защитить Вашу технику от палящих солнечных лучей, дождя и снега.

На чертеже показаны составные части навеса:

1. Арочная стойка каркаса.

2. Ригель.

3. Сотовый поликарбонат толщиной 8…10 (мм).

4. Алюминиевая полоса толщиной 4…5 (мм).


Каркас навеса состоит из секций. Каждая секция собирается из алюминиевых профилей. Профиля соединяются между собой при помощи крепежных элементов: соединительных пластин; подпятников. Крепятся эти элементы к профилям саморезами по металлу DIN 7504 К. Схему соединения узлов, можно посмотреть на примере сборки навеса из металлопрофиля.

На рисунке изображены две сборочные секции каркаса.

Технология изготовления навеса для автомобиля из поликарбоната.

Подготовительный этап.

1. По чертежам, торцуем в размер и под заданными углами заготовки каркаса из алюминиевых профилей.
2. Изготовим детали крепежа.
3. Подготовим необходимое количество листов сотового поликарбоната

Порядок сборки секции.

4. Соединим при помощи пластин детали арочных стоек из 125 профиля.
5. К стойкам, левой и правой, саморезами закрепим ригеля из квадратного профиля 50х50.

Порядок сборки каркаса.

6. Как показано на рисунке, соединим два профиля между собой и получим «конек» навеса.

7. Разметим бетонное основание пола для установки стоек.
8. Крепим собранные секции между собой, к «коньку» и к бетонному основанию.
9. Сотовый поликарбонат прикрепим к каркасу алюминиевыми пластинами.

Вот такой навес для автомобиля из поликарбоната, своими руками можно собрать. Простая, аккуратная и долговечная конструкция, размерный ряд которой может быть любым – все зависит от Вашей потребности.

Если немного усложнить конструкцию, можно получить неплохой вариант дачной беседки.

Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru
