Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции
Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.
В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.
Виды, расчет и проектирование навесов, выбор материала каркаса

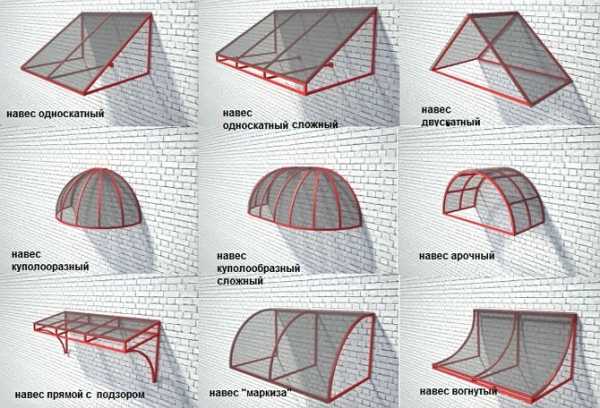

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.
Арочные конструкции
Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.
- Полукруглая форма свода не дает снегу скапливаться на крыше.
- В дождь вода сливается только на две стороны.
- Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
- Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.
Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

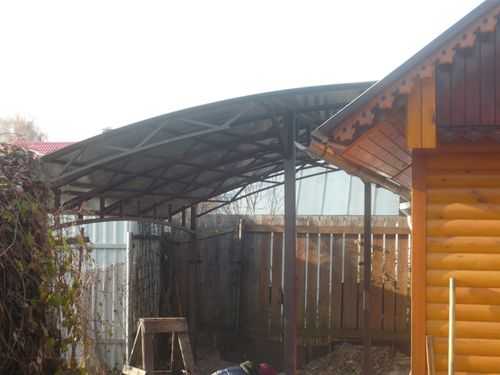

Арочный навес из поликарбоната: на фото представлена крытая автостоянка
Каскадная система
Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:
- В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
- Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.
Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

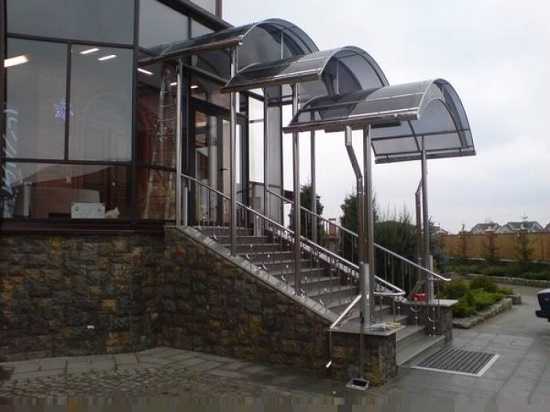

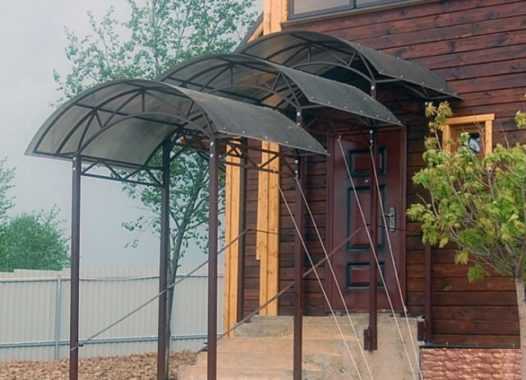

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы
Односкатная кровля

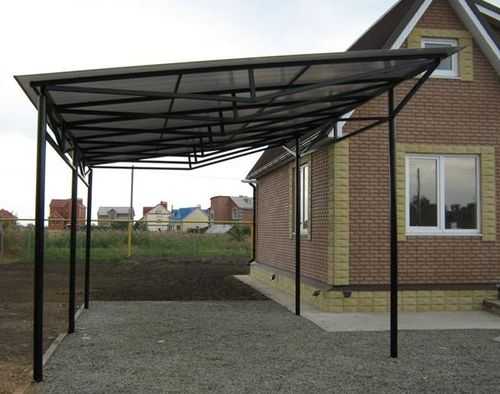

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:
- Не требуется сгибания профилей, как в случае с арочными кровлями.
- Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
- При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.
Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

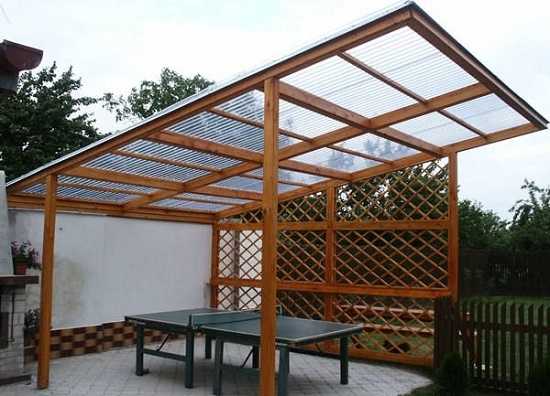

Деревянный навес из поликарбоната: фото односкатной конструкции
Двускатный навес
В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:
- Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
- Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
- Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

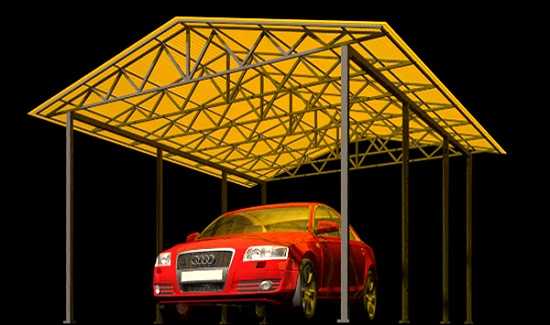

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.
Двускатная крыша над печью барбекю
Расчет и проектирование поликарбонатных навесов
Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:
- Размер и местоположение будущей постройки.
- Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
- Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
- Технические характеристики доступных/желаемых строительных материалов.
Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.
Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.
Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала
А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.
Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:
- Минимальное сечение – 40х40 мм.
- Толщина металла – от 1 мм.
- Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
- Рекомендуемая глубина фундаментных ям – от 50 см.
- Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

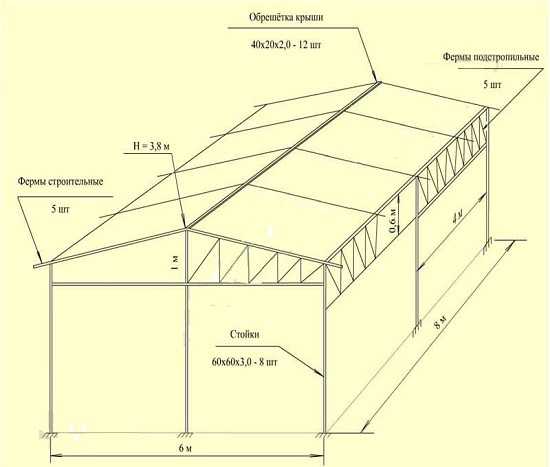

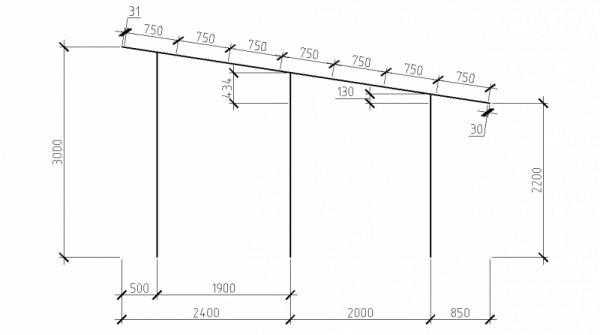

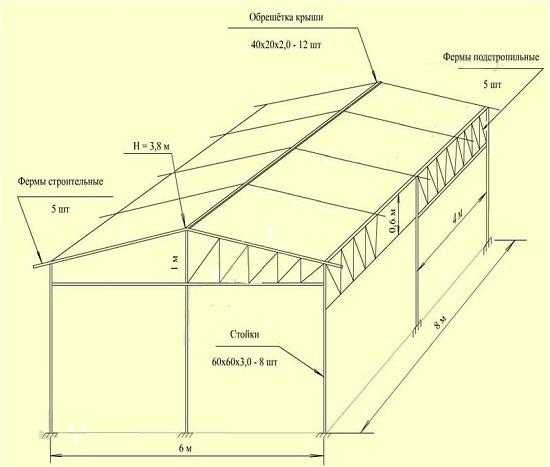

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными
Обратите внимание: проектирование конструкций площадью от 8 м 2 лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.Выбираем материал для каркаса
Обычно для изготовления навесов из поликарбоната берутся следующие материалы:
- Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
- Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
- Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.
Деревянный каркас
Строительство поликарбонатного навеса своими руками
Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.
Установка опорных столбов и монтаж привязки
Опорные столбы устанавливаем следующим способом:
- Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
- Внутрь устанавливаем арматурный каркас.
- Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
- Анкерами прикручиваем опоры к фундаменту.
Бетонирование опор
Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.
Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

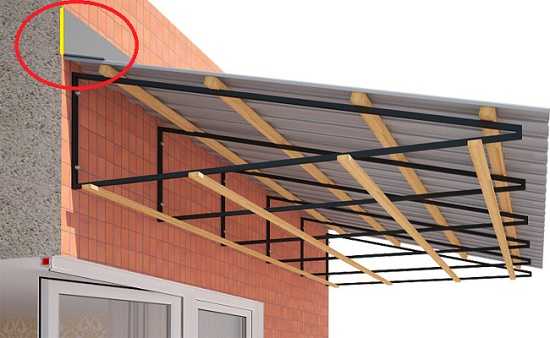

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

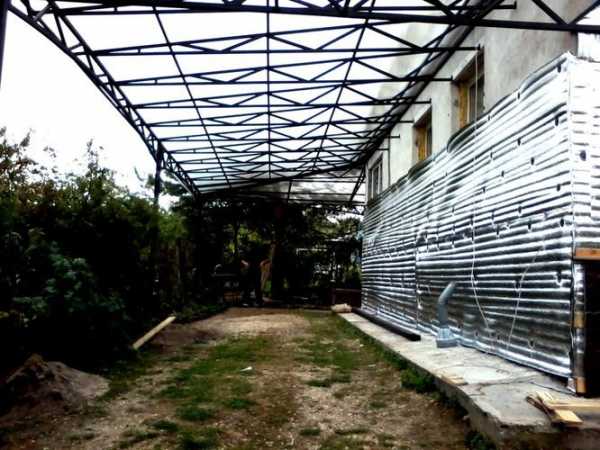

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки
Сгибаем профиль для каркаса крыши
Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:
- При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
- Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
- Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.
Ручной трубогибочный станок
Сварка каркаса навеса
Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.
На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.
Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

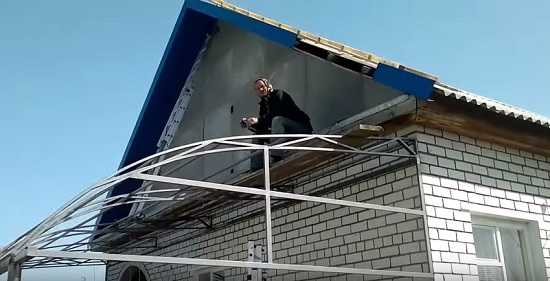

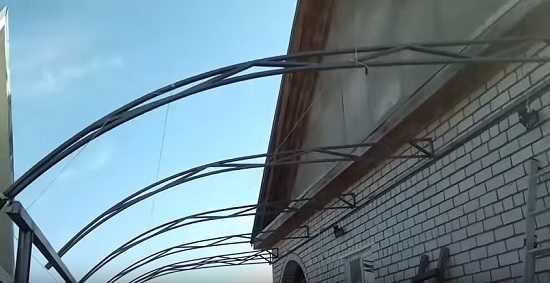

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм
Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

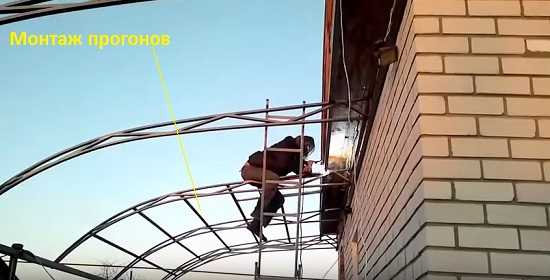

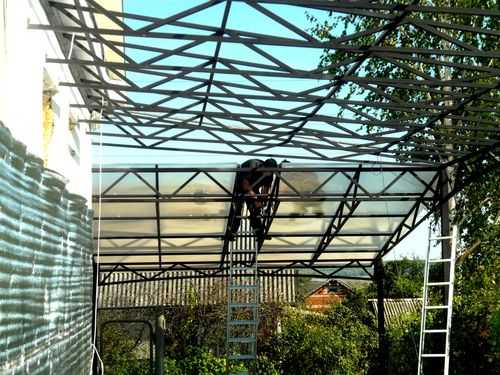

Монтаж прогонов
Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.
Работы с боковинами
Крепление сотового поликарбоната на каркас

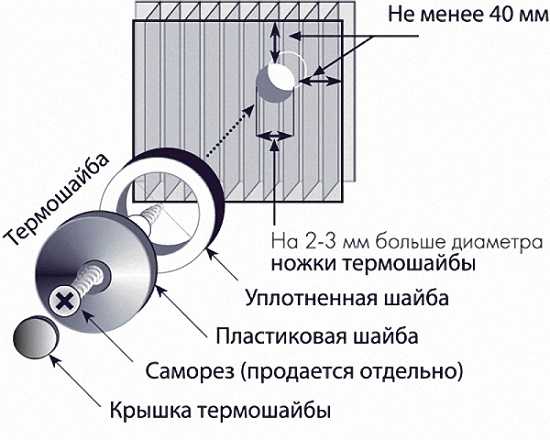

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:
- Строгая вертикальность вкручивания саморезов.
- Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
- От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
- Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.
Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

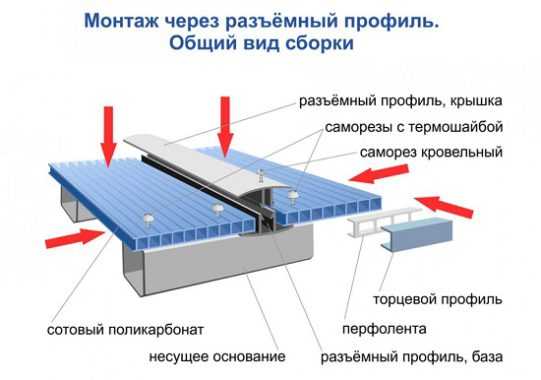

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:
- Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
- Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.
Дополнительная фурнитура
roomgood.ru
Односкатный навес из поликарбоната. Что в нем особенного?
Навес из поликарбоната украшает фасад дома. Разные типы конструкций – арочные или полуарочные, односкатные или двухскатные – позволяют владельцу жилища реализовать любые дизайнерские решения.
Но при любой форме конструкции, функциональное назначение не меняется, а односкатные укрытия обладают определенными преимуществами, к которым можно прибавить достоинства поликарбоната, как лучшего современного материала.
Преимущества односкатного навеса из поликарбоната
Достаточно взглянуть на фото в нашем портфолио, чтобы убедиться в многофункциональности, внешней привлекательности разных навесных сооружений из поликарбоната.
Наша компания предлагает изготовление, установку навесов из поликарбоната любой формы, но односкатные крыши пользуются большой популярностью у наших заказчиков.
Причины очевидны:
- Односкатная кровля обладает такими же прочностными характеристиками, как материал из которого она изготовлена.
- Поликарбонат отлично сочетается с каркасами из дерева, металлическими сварными или коваными опорами.
- Прозрачность поликарбоната гармонично дополняет дизайн современных домов.
- Крыша из поликарбоната – самая простая конструкция, не требующая больших расходов из-за сложности монтажа, не уступающая по функциональности арочным и полуарочным навесам.
- С уверенностью можно сказать, что крыша с одним скатом – более долговечная конструкция, чем арочные укрытия, учитывая увеличение нагрузки на линиях изгиба последних.
- Для устройства защищенного пространства перед фасадом, при необходимости, можно сэкономить на материалах для опоры, прикрепив одну сторону навеса к стропильной системе дома.
- Уход за плоской крышей намного легче, чем за укрытиями более сложных конструкций. Его достаточно полить водой и она сама стечет по уклону, унося пыль по водостоку.
Мы заботится о своей репутации и предлагает своим заказчикам лучшие варианты устройства навесов из поликарбоната!
Почему поликарбонат лучше других кровельных материалов?
Не имея цели критиковать кровельные материалы, существующие на строительном рынке, наша компания стремится выстраивать «прозрачные» отношения со своими заказчиками.
Мы стараемся, чтобы результат нашей работы оставался неизменно лучшим. Поэтому нам важно, чтобы заказчики, которые мало осведомлены в вопросах строительства, понимали, почему наши специалисты рекомендуют поликарбонат, как лучший из материалов для монтажа навесов любого типа.
Навес, в отличие от крыши здания – легкая кровельная конструкция, которая устраивается на четырех опорах или при монтаже с прилеганием к дому, где в качестве основания используется две опоры и карниз здания. При проектировании навесов не предусматривается устройство «кровельного пирога», как для капитальных строений, где применяются другие материалы – непрозрачные, более тяжелые. Ведь, именно несколько изоляционных слоев в крыше дома создают комфортную среду в доме. Навес устраивается во дворе дома, частично защищая пространство от осадков и жары. Поэтому сложное кровельное многоуровневое покрытие для его монтажа не имеет смысла.
Легкая конструкция навесного сооружения состоит только из каркаса и кровельного материала, без теплоизоляционного слоя. Поэтому навес из металлочерепицы, к примеру, не создаст зоны комфорта, так как этот материал сильно нагревается на солнце, имеет большой вес, что потребует дополнительных затрат на сооружение прочного каркаса из металлопрофиля. К тому же, тяжелая металлическая крыша не защитит от палящего солнца, а будет дополнительно нагревать пространство под ней.

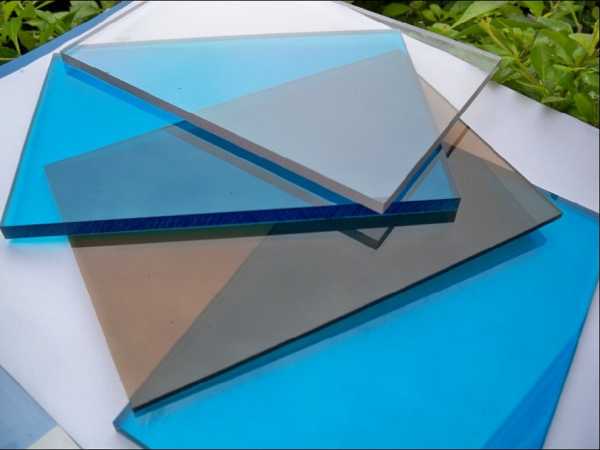

Подробнее о свойствах и видах поликарбоната, его преимуществах для устройства навесов читайте здесь.
Совет!
При заказе навеса из поликарбоната старайтесь не экономить на деталях для крепления, от которых зависит срок службы укрытия. В особенности обратите внимание на необходимое количество соединений и замков для листов сотового поликарбоната, которые являются одновременной защитой от загрязнений и осадков внутреннего пространства.
В чем заключается достоинство односкатной конструкции крыши?
Конечно, форма должна соответствовать общему замыслу дизайнера. Но плоская, непритязательная крыша из легкого, прозрачного материала органично вписывается в план садового участка, прекрасно сочетается с разными стилями, именно, благодаря простоте конструкции.
Конструктивные и технологические особенности односкатного навеса из поликарбоната
Простота формы, как уже было сказано, предполагает легкость монтажа, из чего вытекает более дешевая стоимость всей конструкции, ее долговечность.
Теперь рассмотрим более подробно веские аргументы в пользу устройства плоской крыши:
- Для любого сооружения требуется фундамент. Поликарбонат – легкий материал. Он не требует сооружения мощной опоры, которая крепится в фундаменте. Но надо понимать, что конструкция будет подвергаться ветровым и снеговым нагрузкам. Поэтому, заказывая навес из поликарбоната для своего дачного участка, прислушайтесь к советам специалистов нашей компании.
мы всегда готовы предложить проект с учетом климатических условий местности, особенностей грунта, который тоже влияет на выбор способа установки опор. - Еще один важный момент, который необходимо учитывать: направление ветра. Если на участке преобладает движение северных и северо-восточных воздушных потоков, то стоит задуматься о сооружении полузакрытого типа, с устройством стены из поликарбоната, защищающей от ветра, «косых» дождей.
- Односкатный навес устраивают под углом не менее 50, необходимого для схода осадков. В зависимости от его расположения на участке, выбирается направление уклона. К нижней части крепится отлив для стока воды.
Особенно следует подчеркнуть простоту в уходе. То есть, сооружение практически не требует никаких дополнительных усилий, так как его плоскость, расположенная под углом, не задерживает на поверхности осадки, опавшие листья или ветки деревьев. При желании, смыть пыль, придать новизну поликарбонату можно направленной струей воды, даже без применения моющих средств.
Внимание!
Поликарбонат разрушается под воздействием бензина, ацетона и жидкостей, содержащих хлор. Устраивая односкатный полузакрытый навес с защитной стеной из поликарбоната для автомобиля, правильно рассчитывайте площадь покрытия, чтобы избежать контакта поликарбоната с агрессивными жидкостями.
Подбираем дизайн односкатной крыши для дачного участка
Плоская крыша для дома, машины, для защиты рабочей площадки, где хранится садовый инвентарь, может выглядеть привлекательно, и для этого, всего лишь, нужно мысленно привязать односкатный навес к месту на участке.
Вот некоторые примеры, как лучше использовать разнообразие материалов для устройства односкатного навеса:
- При желании, можно заказать каркас для навеса из металлопрофиля, который соответствует стилю «модерн», сочетая рационализм и надежность. Прочная основа станет украшением фасада дома или дачного участка при устройстве односкатного навеса для машин: временная стоянка для автомобилей обязательно понравится гостям.
- Деревянный каркас для навеса из поликарбоната сделает уголок для отдыха в саду уютным и романтичным, и если дом построен в стиле «кантри», то плоская конструкция укрытия подчеркнет изысканную простоту и естественность дачного домика.
- Кровельное сооружение из поликарбоната плоского типа можно легко привязать к более сложным стилям зданий и садовых ландшафтов, дополнив конструкцию коваными элементами для каркаса или опоры.
Важно обратить внимание и на выбор цветовой гаммы. Производители поликарбоната предлагают разнообразные цвета материала, но не надо забывать, что он обладает прозрачностью, и поэтому площадь, которую покрывает навес будет освещаться преломленными лучами солнца, окрашивая защищенное пространство.
Цвет создает не только эмоции, но и подчеркивает, или наоборот, маскирует все, что расположено под навесом. Цвет поликарбоната, из которого построен односкатный навес, имеет значение и для создания комфортной температурной зоны, например:
- Красный поликарбонат будет притягивать солнечные лучи, повышая температуру воздуха под навесом, а не создавая защитную прохладу.
- Односкатная крыша из синего поликарбоната выгодно подчеркнет цвет воды в бассейне.
- Навес из поликарбоната в саду в спокойной и пригодной цветовой гамме создаст великолепную площадку для полноценного отдыха на природе.
Простота односкатной кровли тоже может быть изысканной, если выбор соответствует стилю.
Где заказать односкатный навес?
Подобрать, какой вариант навеса подходит вашему дому и участку, можно, ознакомившись с фото готовых работ в фотогалерее.
Если в выборе дизайна или расчете необходимых материалов возникнут затруднения, обратитесь за помощью к специалистам нашей компании.
Наши профессионалы сделают самые выгодные предложения, подберут или разработают дизайн односкатного навеса именно для вашего дома и участка.
Мы принимаем заказы на изготовление и монтаж навесов любой формы и размера, по типовому или специальному проекту:
- Для машины: временная крытая стоянка защитит автомобиль от атмосферных осадков и ультрафиолета;
- Крыша из прозрачного полимерного материала для бассейна создаст комфортную зону для купания;
- Для зоны отдыха с мангалом и барбекю в саду или за домом тоже необходимо укрытие, чтобы не переносить домашний пикник в помещение в случае резкой перемены погоды;
- Навес, прилегающий к дому, создает защитную зону у входа. Такая конструкция подходит для устройства террасы: увеличивая полезную площадь дома, навес служит дополнительной летней зоной для кухни, гостиной;
- Односкатный навес служит, в случае непогоды, защищенной зоной перехода между домом и подсобным помещением на дачном участке.
У нас можно заказать односкатный навес из поликарбоната по одному из представленных образцов, или мы внесем поправки в проект, учитывая пожелания клиента, совершенно бесплатно.
Мы всегда помним, что ценовая политика продавца является определяющим критерием для покупателей: поэтому стараемся предлагать недорогую работу из лучших материалов отечественных и зарубежных производителей, но не забываем о качестве. Вам понравятся наши цены!
Мы заботимся о том, чтобы при устройстве навесов нашим заказчикам не приходилось переплачивать: наши специалисты подбирают размеры готовых листов поликарбоната таким образом, чтобы сократить количество отходов до минимума.
Наша компания, понимает заботы своих клиентов. С нами всегда приятно сотрудничать!
108
33navesa.ru
Односкатные навесы — фото
Навес односкатный для двух автомобилей в поселке Большие Горки
Автомобильный навес в дер. Глинки Тосненского района
Навес для мусорки в г. Пушкин
Односкатный навес для четырёх автомобилей в сад-ве Славяночка
Навес односкатный на объекте в дер. Сосницы, Волосовский р-н.
Навес для хозяйственных нужд на объекте в дер. Сосницы
Навес с поликарбонатом в дер. Федоровское
Навес Премиум односкатный на точечных фундаментах в пос Мяглово
Односкатный навес в пос. Мяглово
Навес «Премиум» в поселке Мяглово
Односкатный навес «Премиум» в пос. Мяглово
Монтаж односкатного навеса в г. Пушкин
Навес односкатный Премиум в Удальцово
В Гатчине монтаж односкатного навеса
Навес односкатный Премиум из поликарбоната в Зеленогорске
Односкатный навес Агалатово
Односкатный навес на Лиговском
Односкатный навес из металлопрофиля на 2 Советской
Односкатный навес Премиум в Большом Рудилово
Односкатный навес Премиум в Дивенской
Односкатный навес Премиум в Симагино
Односкатный навес Премиум в Старом Поддубье
domnaves.ru
Односкатный навес из поликарбоната своими руками
Односкатная кровля – здания, беседки, хозяйственной постройки, является самым простым в строительстве вариантом. Чаще всего она реализуется в случаях, когда дом и пристройки образуют единый комплекс. Не менее популярен такой вариант для перекрытия террас, открытых веранд или обустройства навесов.
Делаем односкатную крышу
Материалы для конструкции
Если речь идет о навесе, террасе или беседке, то выбор материалов вовсе не так велик, как кажется. Во-первых, для сезонных построек нет смысла устраивать капитальные варианты из кирпича или бетона. Во-вторых, строительство на садовом и огородном участке почти всегда ведется своими руками, что предполагает не просто легкий материал, но еще и тот, который можно обработать самостоятельно.
- Дерево – безусловно, лидер в садовых постройках, так как режется, строгается, фрезеруется без особых усилий. Основным его недостатком является небольшая стойкость к действию дождя и снега, что решается специальной обработкой.
- Металл – если имеется опыт работы со сварочным аппаратом, то для обустройства разного рода тентов лучше выбрать металлические профилированные трубы. Прочность и надежность их намного выше, защитный слой – цинк, краска, более стойки и реже требуют восстановления. Монтировать навес можно и без помощи сварки, на металлических кронштейнах.
- Поликарбонат – прозрачный, легкий, декоративный материал в 250 раз прочнее стекла. Для летних конструкций он подходит идеально. Листы легко гнутся, при желании можно соорудить арочную конструкцию или криволинейную. Поликарбонат выпускается прозрачный, окрашенный и даже узорчатый и сочетается как с металлом, так и с деревом. На фото – односкатный навес из дерева и пластика.
Угол наклона
Кровля в наибольшей степени страдает от двух факторов: ветра и дополнительной нагрузки из-за осадков – дождя и снега. Задержка на поверхности дождевой воды, а тем более снега, заметно увеличивает нагрузку и вызывает деформацию.
Компенсация давления ветра и снега производится прямо противоположными способами. Чем меньше угол наклона, тем в меньшей степени действует ветер. Чем круче крыша, тем хуже на ней задерживается снег и вода.
В результате угол наклона подбирается в соответствии с условиями региона. В средних широтах рекомендует наклон в 15–20 градусов, так как ветровая нагрузка здесь серьезнее. В северных угол увеличивается до 45–50, так как снег представляет собой большую опасность, чем ветер. На фото – скат с большим углом наклона, обшитый поликарбонатом.
Устройство навеса
Конструкцию желательно устанавливать на свои опорные столбики, особенно если речь идет не о козырьке над крыльцом, а об автомобильном навесе, патио и так далее. Кровля формируется разными способами. Если прогон ската составляет не более 4,5 м, то сооружается самый простой вариант: верхняя обвязка, мауэрлат, если речь идет о деревянном брусе, и стропильные ноги, укладываемые под углом. Однако для односкатного навеса большой площади и в условиях повышенной снежной нагрузки, такого простого устройства недостаточно.
- В этом случае элементом односкатной крыши выступает ферма. По виду она напоминает равносторонний треугольник с центральным подпорным элементом – высота треугольник. Для изготовления используется профильная труба сечением 20*20 мм или пруток диаметром в 10–12 мм. С последним работать своими руками проще, так как его не нужно резать под углом, как трубу.
Число ферм зависит от длины ската, ширины листа поликарбоната – стыкуют листы по перекладинам каркаса, и от величины снеговой нагрузки. Минимум при длине в 6 м, например – это 3: по краям и в центре.
- Если навес закрепляется к стене, фермы обычно имеют форму прямоугольного треугольника с распорками внутри под углом в 20–25 градусов.
Предпочтительнее сварка, но возможен и монтаж на кронштейны.
Сооружение навеса
Для конструкции понадобится бетонирование опорных стоек. Фермы имеет смысл подготавливать своими руками, пока бетон набирает прочности.
- По угловым точкам площадки выкапывают ямы глубиной до 1 м. Для стоек используется труба сечением 25*25 мм.
- Опоры устанавливают в ямы, засыпают щебнем и бетонируют. Высота стоек разная, с учетом наклона ската.
- Трубы верхней обвязки приваривают к вершинам стоек.
- Фермы свариваются на земле. В готовом виде элемент поднимается и приваривается к продольным трубам. Между фермами устанавливают продольные перемычки с дистанцией в 50 см.
- Все швы проверяют и зачищают. Поверхность каркаса грунтуют и окрашивают. На фото – готовый каркас.
- Листы поликарбоната подрезают, если есть необходимость, торцы проклеивают профилированным скотчем.
- Укладывают поликарбонат от нижнего левого или правого угла ската. В качестве крепежа используют термошайбы. Отверстия под них высверливают заранее, размером больше на 2–3 мм, чем диаметр шайбы.
- На стыках поликарбонат закрепляют специальным соединительным профилем. Сначала на каркас крепят нижняя часть профиля – саморезами по металлу, укладывают листы поликарбоната, и затем фиксируют верхней частью профиля.
В дополнительном окрашивании или декорировании конструкция не нуждается.
Автор:
Антон Ермолов
propolikarbonat.ru
Двускатный и односкатный навесы из поликарбоната: фото, чертежи
В последние годы для возведения навесов стал часто использоваться поликарбонат. Он призван придать постройкам более современный и эстетичный вид. При этом для возведения конструкции требуется минимум финансовых затрат.
Существует множество разновидностей навесов из поликарбоната, но наибольшее распространение получили односкатные и двускатные.
Односкатные навесы из поликарбоната
Односкатные навесы из поликарбоната представляют собой простую конструкцию, которую используют в качестве беседки, дровницы, а также для защиты автомобилей от непогоды.
Характеристики
Среди особенностей односкатных навесов из поликарбоната следует отметить следующие:
- легкость конструкции. Если сравнивать поликарбонат и стекло, то следует отметить, что первый в 8 раз легче. Поэтому он получил распространение среди строителей при возведении легковесных конструкций;
- хорошая светопроницаемость. Данный тип материалов позволяет пропускать до 87% света. Если соорудить навес из него, то вы получите светлый и уютный уголок. В то же время поликарбонат сможет защитить вас от воздействия ультрафиолетовых лучей;
- высокая прочность. Среди характеристик можно выделить высокий уровень ударопрочности, а также отличную несущую способность, что делает его более эффективным, чем стекло. Ячеистая структура материала позволяет выдержать вес снега, а также град.
- отличный уровень звукоизоляции. Даже при сильном ливне можно спокойно вести беседу под ним.
Чертежи
Как рассчитать односкатный навес из поликарбоната, и какие конструктивные элементы необходимо учесть – в этом помогут проект и чертеж конструкции. Основными элементами сооружения можно назвать опорные столбы, стропильные фермы, обрешетку и само покрытие.
При проектировании необходимо учесть:
- угол уклона. Он задается исходя из климатических условий. Если выпадает обычно много снега, то угол уклона лучше проектировать 35-45°, а если местность продувается ветрами, то лучше всего подойдет 20-25°. Но чаще берется среднее значение, которое составляет 30-35°;
- стропильную систему. Для изготовления стропил и обрешетки лучше всего подходит дерево или профтруба;
- размещение. Односкатные навесы из поликарбоната своими руками могут быть выполнены в качестве пристройки к основному дому, а также в качестве отдельно стоящего сооружения.
Чертеж односкатной конструкции представлен на рисунке.
При возведении односкатного навеса строительные фермы выполняются в виде треугольника, основание которого представляет собой ширину конструкции, а гипотенуза равна длине ската. Для предотвращения прогибов поликарбоната необходимо также соорудить обрешетку с шагом в 40-50 см.

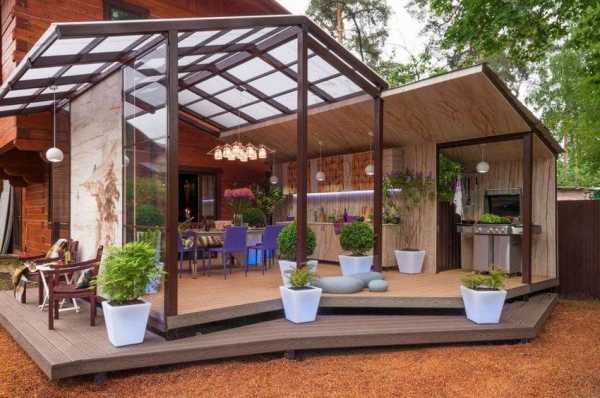

Фото вариантов
Дизайнов односкатных навесов огромное множество. Вот лишь некоторые из них:
Двускатные навесы из поликарбоната
Двухскатный навес представляет собой классический вариант, по форме напоминающий домик. Может быть возведен, как отдельно стоящая конструкция либо как объект, примыкающий к дому.
Характеристики
Если рассматривать по сложности возведения, то двухскатный навес возвести гораздо сложнее, чем односкатный. Можно выделить следующие основные преимущества при его эксплуатации:
- два ската значительно лучше защищают от осадков и непогоды;
- быстрое удаление снега благодаря большому углу наклона;
- более жесткая конструкция каркаса, что делает его устойчивым к ветру.
Двухскатная конструкция из поликарбоната в основном возводится в качестве навеса для автомобиля, мангалов, для защиты крыльца и также в качестве крыши павильона между двумя постройками.
Чертежи
Как рассчитать двускатный навес из поликарбоната поможет чертеж. Для двухскатной конструкции расчет для каркаса из металла или дерева в чем-то схож с расчетом для односкатной. Для того, чтобы создать довольно жесткую конструкцию, здесь также используются треугольники.
На первом этапе при проведении расчетов определяется размер самой крыши. В качестве примера возьмем размеры 8×6 м. Для монтажа потребуется 4 листа поликарбоната, которые режутся на две части и затем в центре соединяются с помощью конькового профиля.
Далее определяется количество опор вертикального типа. Их должно быть в два раза больше, чем стропил. При установке 5 стропил потребуется 10 опорных столбов.
Также на 1 больше требуется и продольного типа балок, так как следует учесть коньковую балку.
Наглядно чертеж двускатного навеса представлен на рисунке ниже:
Фото вариантов
Сравнительная таблица характеристик
В заключение с помощью таблицы представим сравнительную характеристику односкатных и двухскатных навесов:
| Наименование показателя | Односкатный | Двускатный |
|---|---|---|
| Разновидности навесов | – пристроенный к дому – отдельная постройка | – пристроенный к дому – отдельная постройка |
| Угол наклона | 30-35° | 35-45° |
| Уровень защиты от солнца и осадков | Средний | Высокий |
| Удаление снега | Быстрый сход снега | Более быстрая очистка от снега |
| Материал для стропил | – дерево – металл | – дерево – металл |
| Уровень жесткости каркаса | Средний | Высокий |
| Уровень сложности исполнения | Простой | Сложный |
Расчет цены на сотовый поликарбонат
tvoidvor.com
фото, конструкция, изготовление своими руками
В современном быте навесами из поликарбоната (полимерного пластика) никого не удивишь, а ведь еще несколько лет назад они выглядели необычно на фоне кирпичных сооружений.
Сегодня под навесами из поликарбоната обустраивают летние беседки, шикарные террасы и автомобильные стоянки.
С поликарбонатом легко работать, поэтому сделать козырек или навес из поликарбоната сможет каждый домашний мастер своими руками.
Виды сводов из полимерного пластика
Прежде чем задаться вопросом, как сделать навес из поликарбоната, рекомендуется выбрать его форму, что обычно делается с учетом функционального назначения будущего сооружения.
На данный момент существуют разные виды навесов из поликарбоната. Помимо стандартных сооружений с одним и двумя скатами, часто можно увидеть конструкции под полимерным пластиком изогнутой или арочно-удлиненной формы, куполообразного вида или в форме удлиненного купола.
Навес из листов поликарбоната может быть прямым, вогнутым и односкатным с подзором.
Фото:
Сегодня чаще всего можно видеть навесы из поликарбоната во дворе частного дома изогнутой, одно- и двухскатной формы, а еще каскадные.
Арочный навес из поликарбоната обычно возводят с целью обустройства светопрозрачных проходов между жилым домом и другими дворовыми постройками.
Из таких конструкций получаются оригинальные козырьки над входом в дом, хорошие автонавесы и прозрачные укрытия в летнем саду.
Полукруглый свод навеса не позволяет зимой скапливаться на нем снегу, а осенью – листьям, кроме того, в дождливую погоду вода сбегает только с двух его сторон.
Но при возведении таких навесов из поликарбоната своими руками по чертежу встает проблема загибки профилей, которую решить без необходимого оборудования трудно.
Выполняя установку навеса из поликарбоната, человек пытается улучшить свой быт и украсить жилищный участок.
Таким образом, выбирая многоарочную систему навесов для обустройства лестничного пролета, удастся решить проблему большого наклона кровли, из-за которой дождевая вода льется прямо на входящих.
Ведь если над лестницей установить один свод из поликарбоната, то капли дождя из цельного листа будут падать к первым ступеням, а вот при многоарочном расположении вся вода будет уходить в стороны.
Что касается привлекательности каскадной системы, то она выглядит куда более интересно по сравнению с одной полимерной аркой.
Фото:

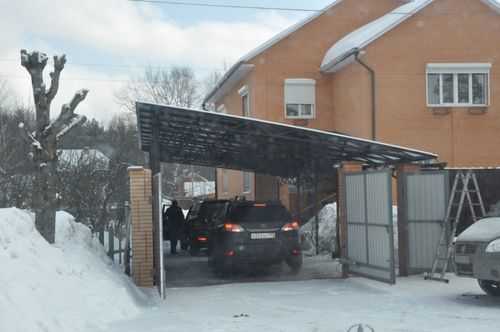

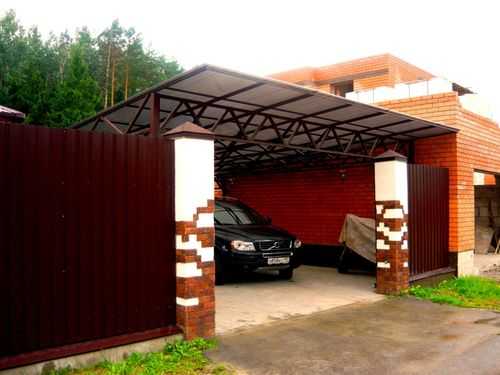

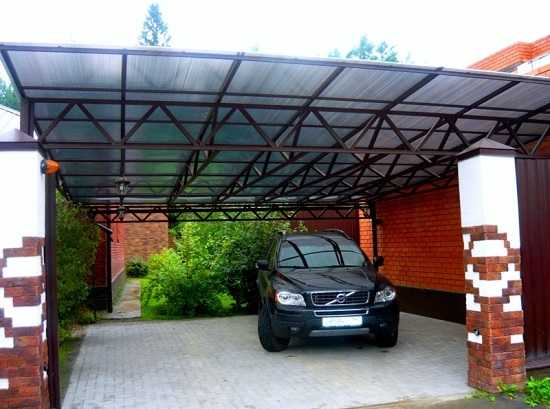

Самым простым в исполнении автомобильным навесом из поликарбоната является сооружение с одним скатом.
Чтобы построить свод односкатного типа, не нужно сгибать металлический профиль и листы поликарбоната, и главное – можно не задаваться вопросом, какой толщины поликарбонат лучше использовать для навеса.
К дому из поликарбоната монтируют именно односкатные конструкции, ведь чтобы закрепить такой каркас, достаточно иметь в запасе механические крепежи, продольные и поперечные балки.
Схема, по которой можно сделать навес из поликарбоната своими руками двухскатного типа, подойдет, чтобы обеспечить укрытия для автомобилей, уличных барбекю, беседок и лестничных пролетов.
Стоит отметить, что такая конструкция намного удобнее в эксплуатации. Наличие двух скатов дает лучшую защиту от дождя, на такой кровле зимой не задерживается снег.
Кроме того, каркас сооружения отличается жесткостью, за счет чего обладает устойчивостью перед ветровыми нагрузками.
Фото:
Каскадный навес
Особенности проектирования навесов
Делая свой проект навеса из поликарбоната, нужно заранее определиться с его размером и местом расположения.
Примыкающий к дому и отдельно стоящий навес возводятся по разным схемам, а это значит, что и количество требуемого материала для них будет разным.
В процессе составления схемы конструкции навеса из поликарбоната очень важно учесть степень ветровой и снеговой нагрузки, характерной для данной местности, на основании чего можно выбрать материал, который позволит построить навес с нужной жесткостью каркаса.
Кроме того, желая пристроить навес к дворовым постройкам и тем самым улучшить дизайн жилого участка, при выборе поликарбоната рекомендуется обратить внимание на его цвет.
При изготовлении навеса из поликарбоната можно придать ему любую форму, ведь материал не только хорошо гнется, но и легко поддается резке.
Опираясь на данный фактор, можно соорудить совершенно оригинальный, не похожий на соседский, навес для автомобиля из поликарбоната.
Зафиксировав на листе бумаги всю необходимую информацию, следует перейти к составлению чертежа и подсчета необходимого количества материала для строительства навеса из поликарбоната для авто. В схеме нужно указать габариты строения и желаемую форму крыши.
Видео:
Планируя сделать навес для машины из поликарбоната, нужно учесть, что материал выпускается в виде листов, поэтому их монтаж нужно выполнить таким образом, чтобы стыки изделий попадали на обрешетку.
Что касается допустимой высоты навеса из поликарбоната для авто, то оптимальный вариант, позволяющий комфортно эксплуатировать постройку, представляет собой нахождение самой низкой точки крыши в 1 м 80 см над уровнем земли.
Если предстоит соорудить односкатный навес из поликарбоната площадью свыше 8 м2, то проектирование и строительство данного сооружения стоит доверить специалистам.
В данном случае площадь крыши получится большой, и если правильно не рассчитать уровень погодных нагрузок, то, скорее всего, такая постройка со временем деформируется и обрушится.
Параметры опорной конструкции рассчитывают так, чтобы толщина опорных столбов превышала сечение стоек хотя бы на 10 мм.
Глубина ямы под обустройство несущих столбов должна быть не менее 500 мм. При этом опоры можно будет зафиксировать прямо в земле, залив их бетонной смесью, а можно закрепить на закладных стальных деталях.
Сооружение боковых элементов стропильных ферм выполняют из профиля с сечением не менее 20 мм, для создания раскосных решеток берут профиль с сечением от 15 мм.
Какой пластик подойдет для навесов?
Навесы для дачи из поликарбоната могут сооружаться с применением как монолитных, так и ячеистых листов.
Какой поликарбонат лучше для навеса, сказать трудно, но так как оба вида изделий имеют свои преимущества и недостатки, то делать выбор можно опираясь, именно на достоинства материалов.
Не зная, как выбрать поликарбонат для навеса, можно перед покупкой посмотреть отзывы пользователей о том, изделия каких производителей пользуются наибольшим спросом и почему.
Монолитные листы представлены на строительном рынке панелями с толщиной до 12 мм. Для устройства навеса из поликарбоната монолитного типа обычно применяют изделия с толщиной не менее чем 8 мм.
Если на конструкцию постелить более тонкие листы, то не получив необходимую устойчивость, она со временем деформируется под воздействием погодных нагрузок.
В то же время толстые листы имеют высокую стоимость, их есть смысл приобретать тогда, когда нужно обустроить защиту от падения сосулек или других тяжелых предметов.
Монолитные листы – хороший вариант для сооружения арочных и небольших односкатных навесов, а вот плоские поверхности больших площадей быстро деформируются, причиной чего является высокая степень гибкости и эластичности рассматриваемого типа материала.
Срок службы навеса из поликарбоната, пристроенного к дому (см. фото), может продлиться около 15 лет при условии, что все расчеты были выполнены правильно.
Сотовый или ячеистый поликарбонат можно было бы считать универсальным материалом, если бы не его низкая светопропускная способность.
Тем не менее, из него чаще всего сооружают дачные навесы. Строительство малогабаритных навесов над балконом или входной дверью лучше всего выполнять с применением 5-6 мм ячеистых изделий.
Панели с толщиной 10-11 мм – оптимальный вариант для возведения сводов больших площадей.
Сотовый поликарбонат максимальной толщины, в отличие от тонкого материала, можно эксплуатировать длительный период под открытым небом, при этом можно не переживать, что он потрескается.
Не менее важно знать, как правильно выбрать качественный материал, ведь бывает так, что покупатель заплатил большие деньги, следуя правилу «цена соответствует качеству», а на руки получил плохой товар.
Качество поликарбонатных листов зависит от того, какой материал использовался при их изготовлении.
Чтобы определить качество панели, можно слегка согнуть ее – если в этот момент послышится треск, то покупать ее не стоит.
Низкое качество продукции можно определить по весу, например, если речь идет о сотовом поликарбонате, то метр 4 мм изделия должен весить около 800 г, панель толщиной 6 мм должна иметь вес не менее 1,5 кг.
Наличие на материале инородных вкраплений и неоднородность цвета являются подтверждающими факторами того, что качество материала оставляет желать лучшего.
Пошаговое строительство примыкающего навеса
В строительстве навеса из поликарбонатных листов больше всего времени занимает сооружение фундамента, а вот на возведение несущего каркаса и крепление к нему панелей уходит примерно полтора дня.
Рабочий процесс лучше не начинать в пасмурную погоду, ведь если вдруг пойдет дождь, то качественно забетонировать опору под навес не получится.
В первую очередь нужно выкопать ямы с диаметром 300 мм и глубиной 500 мм, внутрь каждой вмонтировать каркас из арматуры.
Подготовленные конструкции нужно залить цементно-песчаной смесью, которую готовят из трех частей песка и одной части цемента. Затем фундамент нужно прикрыть полиэтиленовой пленкой и оставить на несколько дней дозревать.
Фото:
По истечению нескольких дней, когда фундамент окончательно затвердеет, нужно к нему прикрепить опоры с помощью анкерных болтов.
Верхнюю часть опорных столбов перехватывают балкой, на которую впоследствии будут монтироваться передние элементы навеса.
Такую перевязку рекомендуется выполнять, применяя квадратный или прямоугольный профиль, а вот круглую трубу в данном случае использовать не стоит, так как площадь, к которой в процессе сварки должны будут примыкать элементы, получится маленькой.
Так как навес будет примыкать к несущей стене дома, то его привязку лучше всего осуществить на балку, которую фиксируют анкерными болтами.
С этой целью на стене отмечается нужная высота, затем с помощью уровня проводится ровная линия.
Ориентируясь по линии, в несущей стене проделывают отверстия под крепежные элементы, после чего остается прикрутить балку, тщательно затянув болты.
Фото:
На следующем этапе собирают стропильные фермы – данную процедуру выполняют на земле, обязательно для контроля применяют уровень.
Раскосы приваривают к параллельно уложенным профилям, начиная от одного и другого края, постепенно перемещаясь к центру.
Готовые стропильные фермы выставляют на балку, зафиксированную на стене и внешнюю опору, точечно прихватывают, затем контролируют вертикальность элементов с помощью строительного уровня, и только потом приваривают.
Фото:
В качестве поперечин берется тонкий прямоугольный профиль, прогоны из него варят с расстоянием 500 – 600 мм.
Затем выполняется монтаж боковых деталей: к крайним стропильным элементам привариваются отрезки профиля, их фиксируют к стенам по всей длине.
От нижнего края отрезков протягивают и приваривают к краям ферм профиля такой же толщины.
После того как каркас готов, можно начинать крепить поликарбонат. Монтаж листов к металлическому каркасу осуществляется с помощью термошайб.
Фото:
Помимо указанных крепежных элементов, в процессе работы используется специальный соединительный профиль, необходимый для соединения двух полимерных листов, перфорированная лента и торцевой алюминиевый профиль.
Последний элемент фиксируется на закрепленный поликарбонат не только с эстетической целью, но и чтобы защитить каналы сотового поликарбоната от проникновения влаги и пыли.
Фото:
kroemsami.ru
Обзор разных видов навесов: односкатных, двухскатных, арочных, фото примеры
Для возведения навесов на придомовой территории используются постройки разных типов. Это односкатные, зависимые, независимые приставные и отдельностоящие, двускатные, арочные и каскадные.
Сегодня мы рассмотрим их все, с точки зрения характера конструкций и предпочтительности их применения. Также немного коснемся особенностей строительства, которые обязательно нужно учитывать во время проектирования.
Виды конструкций навесов и особенности их строительства
Жестких ограничений по сфере использования построек того или иного типа не существует, однако с точки зрения удобства эксплуатации характер конструкций навесов учитывать необходимо.
Независимые односкатные навесы
Односкатные навесы независимой конструкции называются так потому, что крепятся только к стене здания, а стоек для опоры здесь не делается. Каркас собирается из отдельных ферм треугольной формы. Делаться они могут из дерева, металлического уголка или профильной трубы. Между собой элементы скрепляются сваркой или метизами. Стык кровельного материала со стеной обязательно закрывается специальной «юбкой», которая предотвращает попадание воды в щели.
Чаще всего такие односкатные навесы из профнастила или поликарбоната применяются для монтажа над окнами или крылечками – то есть там, где требуется небольшой вылет козырька, до 1 метра. Это связано с тем, что большая длина козырька значительно утяжеляет сооружение, одностороннего крепления будет мало. Укрытия с вылетом более метра требуют дополнительных опор, а это уже будет зависимая конструкция.
Односкатные козырьки лучше делать над крыльцом или балконом
Приставные односкатные навесы возле дома
Следующий тип укрытий по виду похож на тот, что был описан выше, однако конструктивные отличия здесь значительные:
- Конструкция ферм. При строительстве односкатных навесов из поликарбоната своими руками надо помнить, что фермы должны иметь раскосные решетки между боковыми сторонами. Так увеличивается их жесткость.
- Привязка к зданию осуществляется не только за счет прикручивания короткой стороны. Тут обязателен монтаж опорной балки, на которую будет опираться нижний край фермы. Балка может быть сделана из дерева или металлического профиля прямоугольного сечения.
- Передняя сторона односкатного приставного сооружения всегда опирается на стойки, количество которых напрямую зависит от ширины односкатного навеса и качества материала, из которого он построен. Для металлического профиля чаще достаточно по одной опоре на каждые 3 метра. Для деревянных построек надо делать опоры не реже, чем через 2 метра.
Чертежи навесов из поликарбоната с односкатной крышей можно сделать в специальной программе
Отдельностоящие односкатные навесы
Такие односкатные укрытия не требуют привязки к зданию, они могут строиться в любом месте придомовой территории. Каркас кровли опирается на 4-6-8-10 стоек – их количество зависит от площади постройки, материала из которого сделана она сама и ее кровля. Любой односкатный навес, своими руками собранный на придомовом участке, может быть с фермами, как на схеме ниже или со стропилами в одну балку каждая, если это постройка скандинавского типа.
Такая постройка подойдет везде, где есть нужда в большой высоте «потолка» и не требуется боковой защиты, или ее наличие не критично. Это зоны отдыха, автомобильные парковки, пространство перед гаражами и места для игр детей. Также небольшие односкатные тенты устанавливаются над скамейками.
Делаем односкатный навес из металлопрофиля своими руками: чертежи выполнить совсем не сложно
Двускатные навесы
Двускатные навесы, так же, как и односкатные отдельностоящие, собираются из треугольных ферм и какого-то количества опорных балок. Только фермы здесь равнобедренные, одинаково скошенные на две стороны. Такая конструкция дает лучшую, по сравнению с односкатной, защиту от осадков. Кроме того, она более устойчива к ветровым нагрузкам.
Двускатные постройки применяются там же, где и односкатные отдельностоящие. Также это отличный вариант для дровников, грилей, мангалов и печей барбекю. Иногда они могут устанавливаться над бассейнами, но тут уже сооружение будет более приземистым, в высоту до 2 метров, против более чем 2,5 для автомобильных стоянок.
Двускатное укрытие для авто
Арочные и каскадные навесы
Как понятно из названия, арочные укрытия отличаются от односкатных и двускатных геометрией ферм. Последние делаются полукруглыми, в виде арок. По понятным причинам собираться они могут только из металлоконструкций. А в остальном принцип конструкции похож: опорные столбы + фермы с раскосными решетками между боковых дуг. Такие навесы очень устойчивы к ветровым нагрузкам, а снег на них задерживается не сильно.
К сведению: полукруглый навес из поликарбоната — самый универсальный из всех описанных в статье. Арочные сооружения устанавливаются над стоянками, мангалами, зонами отдыха, бассейнами, крылечками и т. д.
Как сделать арочные навесы из поликарбоната своими руками: в качестве строительного материала используется металлопрофиль
Каскадный вид навесов — это разновидность арочных, а точнее, комплекс из нескольких конструкций арочного типа. Это может быть 2 – 5 модулей, расположенных один над другим, со связкой по кровельному материалу или только по каркасу. Собираются из металлопрофиля или делаются их кованного металла. Используются обычно для монтажа над лестницами высоких крылец. Редко – над стоянками, но каскад в этом случае идет в стороны: самый высокий модуль – центральный, а по бокам два более низких.
Каскадное сооружение
Сложности в строительстве разных навесов
Начнем с односкатных приставных построек:
- Расчет вылета. Излишняя ширина даст ненужное увеличение веса, а недостаточная не позволит сооружению в полной мере выполнять свои функции.
- Расчет угла наклона. Слишком большой угол не позволит осуществить монтаж на нужной высоте, а слишком маленький создаст проблемы с накопление снега на поверхности.
- Выбор кровельного материала. Если это козырек над балконом или окном, то тут критичен уровень шума от дождя.
Все эти пункты кроме последнего верны и для отдельностоящих односкатных навесов.
Обратите внимание: строительство навеса с односкатной крышей надо производить с учетом направления ветра. Нельзя, чтобы высокая часть смотрела в сторону, откуда часто дует. В этом случае всегда будет риск, что кровля постройки будет деформирована или сильно повреждена сильным порывом.
Односкатный навес: фото постройки 3х5 метров
Двускатные постройки требовательны к проектированию, особенно те из них, которые обладают большими размерами. Тут придется тщательно рассчитать ветровые и снеговые нагрузки. Также очень важно правильно провести проектирование стропильных ферм и соотнести их вес с нагрузкой, которую могут выдержать опорные столбы. Это же касается арочных и каскадных сооружений.
Арочный навес из поликарбоната: фото крытой стоянки для авто
setroom.ru
