Обогрев пола под плитку – Подогрев пола под плитку — электрические варианты

Содержание

Инфракрасный теплый пол под плитку

Использование напольной плитки актуально в любой комнате. Ее значительный недостаток — пол сильно холодный. Инфракрасный теплый пол уложенный под плитку поможет исправить эту проблему. Такой теплый пол устанавливается в ванной, комнате и кухне. В чем заключаются особенности ИК полов и как правильно проводить их монтаж?

Виды теплых полов

Погода в доме… определяется теплом…

Встречается несколько видов теплого пола, а самая первая из систем теплого пола — водяной пол. Она работает по принципу обычного водяного отопления, и подключается к нагревательному котлу.

Установка водяного пола своими руками даже по инструкции был достаточно трудоемкий процесс, поэтому вскоре ему на смену пришли более практичные и современные технологии. Рассмотрим каждый вариант отдельно.

Электрический теплый пол:

  1. Кабельный. Чаще всего, это высокоомный одиночный кабель, который нагревается за счет электроэнергии.
  2. Стержневой. Основой стержневой конструкции являются карбоновые стержни.
  3. Пленочный. Технология подразумевает теплоотдачу полов путем теплопроводимости ИК-излучения либо конвекции. Чаще всего, для отопления пленочного теплого пола все же используется ИК излучение, поэтому они и получили название инфракрасный теплый пол.

Выделяют два вида пленочной системы:

  1. Карбоновая. Основой выступает лавсановая пленка. Карбоновое волокно или тонкий слой графита выступают нагревательным элементом.
  2. Биметаллическая. Тонкий медно-алюминиевый слой — нагревательный элемент этой пленочной системы, он находится в полиуретановой пленке.

Какой теплый пол лучше

Разнообразие технологий подогрева пола создает для покупателя трудности при выборе. Все они имеют свои особенности, но какая из систем лучше?

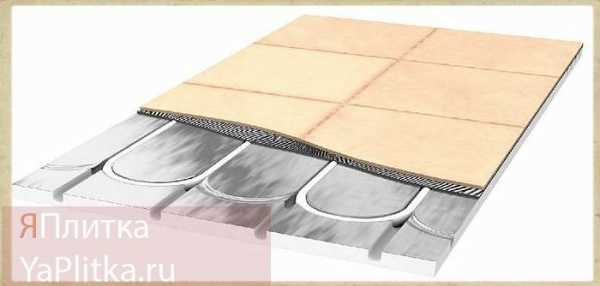

Водяной пол — это система труб, через которую проходит горячая вода. Этот вариант относится к самым первым, и не обладает практичностью и эффективностью более современных материалов.

Электрические кабельные теплые полы — более практичная и современная система. Такой пол работает от электричества, поэтому использование этой технологии отразится на счетах за электричество. По схожему принципу работает стержневой обогрев для пола, и его тоже нельзя назвать лучшим.

Реклама производителей теплых полов может быть очень красивой, но вот стоит ей верить, давайте разбираться

Инфракрасные полы тоже работают от электроэнергии, но непосредственно обогрев осуществляется за счет ИК—излучения. Это пленочный вид пола под плитку, который представляет собой тонкую пленку со встроенным нагревательным элементом. Это самый надежный и практичный вид обогревателя для пола.

Принцип работы пленочных покрытий

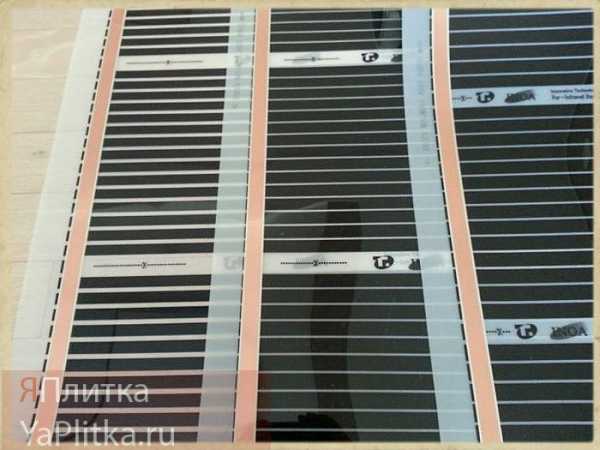

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

          Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

Как вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

          Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

  1. Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
  2. Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
  3. Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
  4. Низкая стоимость материалов.
  5. Долгий срок эксплуатации.
  6. Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
  7. Нет необходимости в дополнительном обслуживании системы.
  8. При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

          Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

  1. Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
  2. Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Важно! Хоть ИК-обогрев и требует высоких затрат на электроэнергию, их установка обходится намного дешевле, чем монтаж других систем. Кроме того, в процессе эксплуатации не нужно дополнительное обслуживание.

Особенности укладки инфракрасного пола

Укладка пленочного инфракрасного теплого пола под плитку имеет свои особенности. Существует несколько способов монтажа, которые отличает всего пару нюансов.

Способы монтажа ИК покрытий под кафель

Существует две технологии монтажа инфракрасного пола под кафель: сухой и мокрый. Первый вариант подразумевает, что ИК пленка не будет контактировать с бетоном. Монтаж инфракрасного пола мокрым способом, это заливка бетона поверх нагревательных элементов. Рассмотрим как монтировать теплый пол каждым из способов подробнее.

          Сухой метод

Монтаж сухим методом осуществляется следующим образом:

  1. Подготовка помещения. Для начала убираем весь мусор и пыль. Ямы, трещины и бугры необходимо выровнять и замазать. Если трещин много, можно сделать новую бетонную стяжку с помощью самовыравнивающихся смесей. Далее монтируем гидроизоляционную мембрану. Если используется гидроизоляционная мембрана, тогда места стыков обязательно герметизируются замазкой или широким скотчем. Мембрана монтируется внахлест на 12 см.
  2. Теплоизоляция. Монтаж утеплителя важен, чтобы предотвратить утечку тепла. Для этого рекомендуется использовать утеплитель с фольгированной поверхностью, которые отталкивают до 90% тепла (изолон, пенофол и т. д.). Это поможет сделать утепление пола максимально эффективным.
  3. Монтаж ИК-пленки. Следует помнить, что ИК-пленка имеет свои особенности, и для предотвращения сложностей во время эксплуатации все работы выполняются строго по инструкции, особенно соединение питающих проводов нагревательных элементов. Пленка укладывается аккуратно, на расстоянии минимум 10 см от стены. Между собой элементы обогревательной пленки тоже не должны соприкасаться. Для этого между ними обязательно оставляют зазор 5-7 см.
  4. Монтаж защитного слоя. Это необходимо для защиты ИК пленки от механической нагрузки. В роли защитного слоя может выступать даже обычная полиэтиленовая пленка. Главное, чтобы материал не был слишком плотным — это может снизить эффективность обогрева пола.
  5. Монтаж в виде прочных листов. Этот этап подразумевает монтаж прочного чернового пола на котором будет заливаться стяжка. Для этого часто используются листы гипсокартона, или ДСП панели. При монтаже стоит быть осторожным, чтобы не повредить ИК пленку.

Важно! Материалы из дерева менее предпочтительны. Они плохо передают тепло, а это приведет к значительным теплопотерям и снижению эффективности ИК-обогрева полов.

  1. Далее переходим к укладке кафеля, при этом используем классическую технологию. Монтаж осуществляется с помощью обычной клеящей смеси, которая наносится на плитку зубчатым шпателем. При укладке обязательно используем строительный уровень, чтобы плитка лежала ровно, и прорезиненный молоток.

Важно! Нельзя размещать ИК-пленку под мебелью. Это будет негативно сказываться как на самой мебели (она быстрее рассохнется), так и на нагревательные элементы, из-за плохой циркуляции воздуха.

          Мокрый метод

            Этот способ лучше подходит для монтажа под плитку пленочного ИК обогревателя в плане экономии и простоты монтажа. Но в безопасности мокрый метод укладки сильно уступает из-за возможного контакта поверхности стяжки с нагревательными элементами.

Пошаговая инструкция укладки этим способом:

  1. Подготовка полов аналогично с сухим методом.
  2. Укладка утеплителя и ИК-пленки. Этот этап тоже проходит аналогично с сухим методом.
  3. Монтаж защитной пленки. Для мокрого способа укладки, этот этап является самым важным, ведь именно это влияет на долговечность такого пола. Если раствор бетона попадает на нагревательные элементы, срок эксплуатации сокращается минимум на 30%. Выбираем плотную полиэтиленовую пленку и аккуратно укладываем ее поверх ИК-пленки. Защитный слой обязательно укладывается внахлест, зазор делаем минимум 15-20 см. Места соединения обязательно герметизируются широким скотчем. Для надежности многие укладывают пленку в несколько слоев.

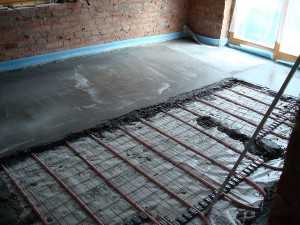

  4. Укладка армирующей сетки. Для этого используется сетка кладочная металлическая, или малярная стеклопластиковая. Монтаж армирования должен проводиться аккуратно, чтобы не повредить защитную пленку.
  5. Заливка бетонной стяжки. Если стяжка будет толще 5-10 мм, КПД ИК-обогревателя резко снижается, поэтому важно делать слой в пределах этих размеров. Чтобы полы был ровнее, часто применяются самовыравниваемые готовые смеси.
  6. Как только полы высохли, переходят к кладке керамической плитки. Процесс монтажа выполняется классическим способом.

Монтаж термопленки

Для монтажа теплого ИК-пола необходимо соблюдать технологию монтажа.

Повреждение перемычек может привести к отказу всей секции термопленки

Необходимые материалы и инструменты подготавливаем заранее, дальше следуем инструкции:

  1. Первый этап — подготовка поверхности. С места установки убираем весь мусор, выравниваем бугры и замазываем все трещины. Идеальный вариант — подготовка новой стяжки.
  2. Подготавливаем план комнаты. Отмечаем месторасположение мебели, и отталкиваясь от этого отмечаем расположение пленки.
  3. Укладываем теплоизоляцию.
  4. Герметизируем стыки термоизоляции широким скотчем.
  5. Сверху укладываем нагревательную пленку. Где необходимо разрезать ИК- пленку на ней отмечен символом ножниц. Между отдельными частями пленки оставляем зазор 5-10 мм. В месте, где находится медная шина, монтируем специальные клеммные зажимы.
  6. С помощью пассатижей или электротехнических клешней крепко обжимаем эти зажимы.
  7. Все элементы соединяем параллельным соединением.
  8. Провода необходимой длины подключаем в месте, где планируется установить терморегулятор. Термодатчик устанавливается под пленку, к нему заранее присоединяются провода. Далее монтируем защитную полиэтиленовую пленку и места стыков заклеиваем скотчем.
  9. Замешиваем раствор и заливаем бетонную стяжку.

Важно! Пока стяжка и клеевая смесь для плитки полностью не высохнет, включать ИК полы нельзя. Это примерно 28-30 дней.

Правила безопасной и комфортной эксплуатации

Чтобы обеспечить безопасность использования теплых ИК полов, нужно особое внимание уделить их автономной работе и практичности использования. При установке теплого ИК пола любого вида, стоит придерживаться следующих правил:

  • Обязательно обеспечить заземление.
  • Монтаж ИК-пленки осуществляется только на сухую и ровную поверхность.
  • Нагревательные элементы подключаются непосредственно к автомату и запитываются от счетчика.

В заключение

Кафельный пол — это всегда красиво и надежно, а ИК пленка поможет сделать его еще и комфортным. В ванной или на кухне, благодаря такому подогреву будет всегда приятно стать на пол даже босяком.

yaplitka.ru

Теплый пол под плитку своими руками: обзор, отзывы и укладка

Можно сделать теплый пол под плитку своими руками — это не сложно. Теплый пол может быть электрический и водяной. Укладка каждого из видов слегка отличается. Кафельная или керамическая плитка на полу в наших квартирах все больше находит своих почитателей, при всем притом, что многие жалуются на ее холодную поверхность. Эта особенность объясняется структурными характеристиками его основного материала. Им является обычная глина, которая имеет высокую степень теплопроводности. Однако этот недостаток можно превосходно обратить на преимущества. Летом на таком полу будет прохладно. Для зимы же замечательно здесь обустроить теплый пол под плитку. Такой тип полов полностью заменяет установку батарей отопления и увеличивает общее пространство помещения.

Сегодня теплые полы уже не относятся к категории роскоши, а представляют элементы отопительной системы дома. Керамическая плитка на полу выглядит всегда красиво. Она представляет собой экологически чистый и долговечный материал. Теплый пол в ванной позволяет сохранить здесь естественную влажность и равномерно распределить тепловые потоки при работе системы обогрева.

Сама же керамическая плитка:

  • Прекрасно аккумулирует тепло;
  • Замечательно украсит дизайн помещения любого стиля;
  • Превосходно моется и не требует за собой особого ухода.

Содержание статьи

  • 1 Рекомендации по обустройству помещений теплыми полами
    • 1.1 Водяной пол
    • 1.2 Инфракрасный пол
    • 1.3 Электрический пол
    • 1.4 Нагревательные маты
      • 1.4.1 Монтаж нагревательных матов
  • 2 Заключение

Рекомендации по обустройству помещений теплыми полами

Современные технологии для различных видов помещений предлагают несколько вариантов подогрева пола. По энергообеспечению они могут быть:

  1. Водяными.
  2. Инфракрасными.
  3. Электрическими.

Рассмотрим их характеристики и основные рекомендации по обустройству.

Водяной пол

На сегодняшний день вода, как теплоноситель является самым дешевым энергоресурсом отопительной системы. Однако сразу оговоримся, что водяной обогрев пола подойдет не к каждому жилищу.

Процедура установки водяного теплого пола, сверху которого будет уложена плитка

Что касается частных домов и загородных коттеджей, то теплый пол под плитку с этим теплоносителем дня них является самым экономичным вариантом. Особенно это касается площадей большой квадратуры. Даже изначально затратив на его монтаж и установку определенную сумму, он непременно окупит себя по истечении нескольких лет.

Для квартир многоэтажных домов теплый водяной пол запрещен. Это связано с тем, что подключение дополнительных приборов в общую систему отопления:

  • Повышает расходы на подогрев теплоносителя и установку дополнительных насосов высокой мощности на городских котельных;
  • Уменьшают температуру в близлежащих квартирах;
  • Увеличивают вес и допустимую нагрузку на плиты перекрытия.

Кроме этого, при появлении в системе отопления гидроударов, может произойти порыв трубы, которая замурована в пол. Вследствие этого, возникает большая вероятность затопить горячей водой соседей с нижних этажей. Запитывать теплый пол в ванной от полотенцесушителя вообще недопустимо.

Такой теплый пол под плитку ведет за собой уменьшение высоты комнаты на 10 сантиметров, делает ее визуально тесной и приземистой.

Инфракрасный пол

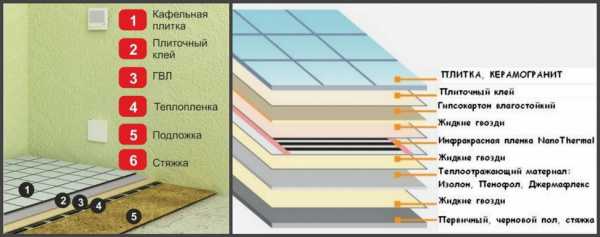

Фото правильной схемы монтажа теплого пола

Этот пол изготавливается в виде тонкой полимерной пленки толщиной 0,33 мм, скрученной в рулон. Конструктивно он представляет собой модули размером 50 х 50 сантиметров, через каждый элемент которого проходят специальные полоски нагревательных элементов. Именно они подключаются к источнику питания. Такой пол экономно расходует электроэнергию. Он укладывается на:

  • Плитку;
  • Паркет;
  • Ламинат;
  • Пробковое покрытие.

Тепло от него идет за счет инфракрасного излучения, которое не оказывает негативного воздействия на организм человека. Такой теплый пол под плитку является эффективным и энергосберегающим.

Хотя некоторые специалисты не рекомендуют использовать инфракрасный пол под плиточное покрытие. Они объясняют это тем, что под плиткой или керамогранитом уменьшается доля инфракрасного излучения, а полы теряют часть своих полезных свойств. Однако многие все-таки укладывают его на листы ГВЛ, а только потом сверху кладут плитку.

Электрический пол

Самый оптимальный вариант для современных квартир многоэтажных домов является электрический пол. Он абсолютно не связан с отопительным периодом. Его установка позволяет обогревать свое жилье в холодные осенние или весенние дни, когда уже отключена общая система отопления, а соседи рядом в квартирах мерзнут. Электрическая система дает возможность регулировать температуру обогрева под конкретный сезонный режим. Электрические полы устанавливают с помощью кабелей или матов.

Укладка кабеля под керамическую плитку в квартирах проводится редко, так как она заведомо предусматривает стяжку до 10 сантиметров и большие нагрузки на плиты перекрытия. Единственно, этим вариантом могут воспользоваться жильцы, получившие квартиры без внутренней отделки. В этом случае им все равно нужно будет стяжкой выравнивать основу. Тогда здесь укладывают кабели отопительной системы.

Заметим, что одножильные кабели обходятся дешевле, но их схема укладки неудобна, так как предполагает обязательный возврат кабеля к терморегулятору. Двужильные кабели укладывать проще, так как их концы по схеме не привязаны друг с другом.

Нагревательные маты

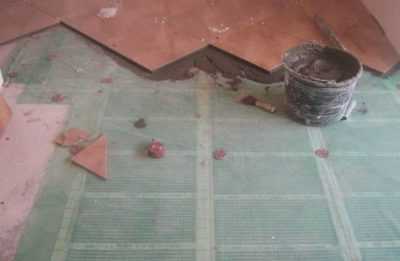

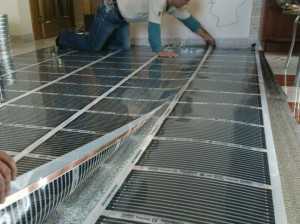

Фотография установки пленочного теплого пола в ванную комнату

Электрические нагревательные маты, сегодня наиболее востребованные изделия для обустройства теплых полов. Они представляют собой тонкие кабели заэкранированных секций, встроенных в специальную армированную стекловолокнистую сетку. Выпускаются маты в рулонах, толщина их полотна не превышает 3 мм. Это очень удобно для наших обжитых квартир, где уже есть бетонная основа. Данные изделия абсолютно надежны, их соединения выполнены по безмуфтовой технологии.

Такими электрическими матами прекрасно обустраивается теплый пол в ванной под керамическую плитку. Они замечательно прогревают воздух в помещениях высотой до 2,5 метров, способствует поддержанию там надлежащего микроклимата.

Маты лучше укладывать на завершающем этапе капитального ремонта. Они расстилаются на открытых пространствах, на чистую подготовленную бетонную стяжку, прямо на плиточный клей. Там, где планируется установка стационарной мебели или бытовых приборов их присутствие не рекомендовано. Это связано с возможными повреждениями системы из-за перегрева именно в этих участках.

Теплый пол в ванной с использованием электрических матов обладает особенными преимуществами, которые выражаются в:

  • Легкости монтажа;
  • Экономии пространства;
  • Быстрому прогреву керамической плитки.
Монтаж нагревательных матов

Монтаж теплого пола под плитку с помощью электрических нагревательных матов выполняется проще, нежели укладка кабеля. Рассмотрим основные этапы работ:

  1. Изначально нужно сделать по одной штробе в стене и полу, где планируются основные работы.
  2. Туда уложить датчик температуры в гофрированной трубке.
  3. Затем нужно подготовить поверхность пола, очистить его от мусора и прогрунтовать поверхность.
  4. Если в ванной или туалете была плитка, ее можно не убирать, а маты стелить поверх нее.
  5. В местах установки оборудования, мебели или крупной бытовой техники маты не укладываются. Чтобы обойти эти места, армирующую сетку аккуратно подрезают и поворачивают мат в необходимом направлении.
  6. Уложенные маты нужно прикрепить к основанию пола термопистолетом или скотчем. Некоторые маты уже изначально на сетке имеют клеевую основу, что значительно облегчает укладку.
  7. После этих работ проверяется целостность кабеля на отсутствие повреждений, или, попросту говоря, его прозванивают.
  8. Завершающим этапом строительных работ будет нанесение плиточного клея и укладка плитки.
  9. После высыхания плитки, а это через 5 – 7 дней выполняются все соединения, и подключается термостат. Проводить эти работы следует строго по инструкции, которая прилагается к каждому мату от производителя.
  10. Окончательное тестирование и получение положительных результатов говорит о готовности системы теплого пола к эксплуатации.

Заключение

Использование обогреваемых теплых полов сегодня вызывает наибольший интерес и является одним из путей дополнительного комфорта. Эти системы основаны на передаче тепла от пола в общее пространство помещения.

Выбор нагревательных элементов для их обустройства зависит от специфики помещения, его размеров и финансовый возможностей хозяев. Использование в доме системы «теплый пол» создается атмосфера тепла, уюта, благотворно влияющая на здоровье.

Укладывая под плитку теплый пол в ванной, туалете или прихожей, можно оценить его преимущества. В этих помещениях можно навсегда забыть о замерзших ногах, холодной обуви, сквозняках и циркуляции пыли. Он улучшит настроение, заставит забыть о холоде, позволит рационально расходовать тепло.

tavannaya.ru

Теплый пол под плитку инфракрасный (пленочный): 2 инструкции по монтажу

Керамическая плитка – прекрасный вариант для отделки полов в ванной комнате, кухне или коридоре. Однако ее большим недостатком является то, что она холодная, и ходить по ней босиком крайне некомфортно. Но стоит ли из-за этого отказываться от кафеля? Конечно, нет! Инфракрасный теплый пол под плитку – вот выход. Данная статья своего рода инструкция, которая поможет вам разобраться в том, какой тёплый пол лучше и можно ли выполнить монтаж своими руками.

Достоинства теплых полов

Пленочный теплый пол под плитку имеет ряд преимуществ. Посмотрим, чем же он лучше остальных видов системы «тёплый пол».

  • Инфракрасный обогрев совершенно не влияет на воздух внутри помещения, он всегда остается свежим.
  • Выделяемое тепло имеет длинную волну. Таким образом, происходит подогрев не только пола, тепло передается всем предметам, которые соприкасаются с полом, в том числе тело человека.
  • Практически отсутствует электромагнитное излучение.
  • Система инфракрасных полов бесшумна, не вибрирует и не выделяет пыль.
  • Количество отрицательно заряженных ионов в воздухе увеличивается более чем в четыре раза.
Тепло от инфракрасной пленки распространяется снизу вверх. В результате комфортная температура держится равномерно в нижней части помещения

Несмотря на все плюсы, многие сомневаются, можно ли устанавливать плёночный теплый пол под плитку, поскольку его рекомендуют для так называемого «сухого» монтажа. Действительно, пленку лучше не класть в стяжку или плиточный клей. На это есть три причины:

  1. Состав пленки. Поскольку для клеящих составов плитки и смесей для стяжек характерна щелочная среда, пленка по истечении определенного времени может разъесться. В результате оголенные электрические соединения могут искриться, а также может произойти короткое замыкание.
  2. Пленка обладает низкой степенью сцепления. Если на нее сразу же положить керамику или залить стяжку, она будет «плавать».
  3. Специально для «мокрого» монтажа изготавливаются кабельные теплые полы.

Это вовсе не значит, что нельзя установить тонкий теплый пол под плитку. Существует два способа, о которых речь пойдет далее.

Подготовительный этап

Какой набор инструментов и материалов потребуется для установки системы теплых полов?

  • Комплект инфракрасного тёплого пола, включающий терморегулятор и термодатчик;
  • Теплоотражающая изоляция толщиной не более 3 мм;
  • Монтажная сетка, не проводящая электрический ток;
  • Соединительные провода. Их сечение определяется в зависимости от мощности системы;
  • Двусторонний скотч;
  • Керамическая плитка и клей для нее.

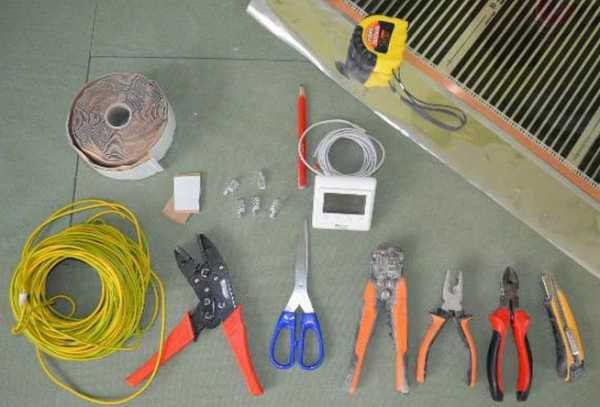

Комплектующие и инструменты для монтажа ИК пленки

Прежде чем установить тонкий теплый пол, необходимо подготовить основание. Первым делом демонтируется старое напольное покрытие. Затем оно очищается от грязи и пыли, выравнивается и просушивается. После этого нужно определить место, где будет установлен терморегулятор, и подвести к нему проводку. Нужно помнить, что нельзя укладывать тёплый пол под крупногабаритные предметы. Поэтому нужно выделить зоны, где будет установлена система. Затем на пол укладывается теплоотражающий материал. Он стелется по периметру пола полосами шириной 60 см, которые скрепляются с основанием и между собой с помощью скотча.

Установка теплых полов

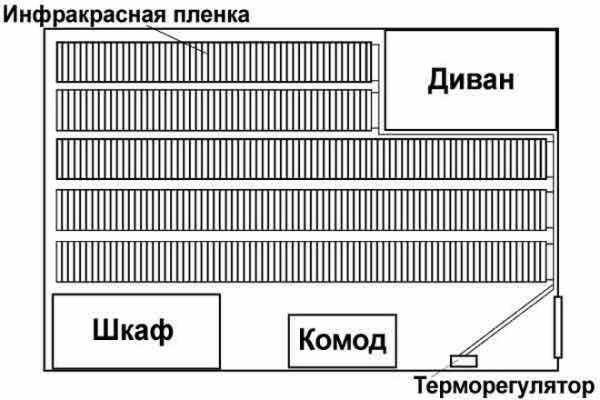

Вариант плана укладки пленки ИК пола

После подготовительных работ, можно начать монтаж инфракрасной пленки. Предварительно лучше нарисовать схему расположения пленки, мебели и бытовых приборов.

  1. Термопленка раскатывается на полу. Для подгонки нужного размера на ней есть линии отреза, разрезать можно также между черными кремниевыми полосами. При этом медные контакты должны находиться с нижней стороны. Пленку следует разрезать максимально длинными кусками, а контакты должны выходить в направлении терморегулятора. Это позволит снизить расход проводов и уменьшить количество контактов.
  2. На медной полосе закрепляется зажим, причем одна его сторона должна быть внутри пленки, а другая – снаружи.
  3. Линии разреза закрываются битумной изоляцией.
  4. Отрезки термопленки подключаются сначала между собой, а затем к терморегулятору.
  5. Инфракрасный пол фиксируется с помощью скотча.

Когда тёплый пол собран, можно переходить к его подключению.

  • На выбранное в стене место устанавливается терморегулятор. Удобнее всего, если он будет располагаться вблизи выключателя или розетки.
  • Схема подключения подразумевает укладку проводов от нагревательных элементов укладываются к терморегулятору. Специалисты настоятельно рекомендуют монтаж проводов под плинтусом по одной стене. Кроме того, желательно уложить их либо в короб, либо в штробу. А чтобы из-за проводов не появлялись бугры, в теплоотражающей изоляции для них вырезается углубление.
  • Для соединения провода с зажимами на пленке на его конце срезается изоляция. Затем его нужно вставить в зажим и прижать пассатижами. Провод должен быть крепко зафиксирован.

  • Место, где провода подключены к зажимам, заклеивается битумной изоляцией с обеих сторон с запасом.
  • Другие концы проводов подводятся к терморегулятору. Схема подключения описана в инструкции к каждой модели инфракрасного пола.
  • Следующий шаг – монтаж выносного термодатчика и его подключение к регулятору температуры. Датчик лучше укладывать в гофру, чтобы при поломке его легко можно было заменить.
  • На последнем этапе к сети подключается терморегулятор. Если тёплый пол потребляет свыше 2 кВт, то для подключения терморегулятора требуется отдельный автомат.

После того как весь комплект подключен, необходимо проверить его функционирование. Если все работает, поверх пленки расстилается полиэтиленовая гидроизоляция. Теперь можно приступать к укладке плитки.

Профессионалы предлагают два метода монтажа кафеля на инфракрасный пол:

    1. На гидроизоляционный слой кладется малярная сетка, и затем поверх нее заливается либо стяжка, либо самонивелирующийся раствор толщиной от 8 до 10 мм.
Монтаж на монтажную сетку
    1. Поверх гидроизоляции монтируются ГВЛ. Они закрепляются на основании между полос нагревательных элементов с помощью саморезов.
Монтаж плитки под теплый пол на ГВЛ

Затем укладывается керамическая плитка по стандартной технологии с тем отличием, что использовать лучше эластичный клеевой состав, рекомендованный для тёплого пола, и учитывать температурные зазоры. Оставляйте комментарии, ставьте оценке статье!

Материалы По Теме:

polprofy.ru

РубрикаПол

Добавить комментарий
