Отопление своими руками в квартире из полипропилена своими руками – Справятся даже новички! Изготовление системы отопления в частном доме из полипропиленовых труб своими руками

преимущества и недостатки, необходимые инструменты

Полипропиленовые трубы сегодня широко используются при обустройстве инженерных систем в частных строениях и квартирах. Такой материал универсален, долговечен и имеет доступную стоимость. Отопление частного дома, изготовленное своими руками из полипропилена, позволит решить все проблемы с теплом, при этом домовладелец будет избавлен от необходимости ремонта и обслуживания выполненных им инженерных коммуникаций.

Описание материала

Полипропилен — это синтетический материал, который отличается прочностью, имеет низкую теплопроводность, великолепное качество, устойчив к коррозии и предлагается по доступной стоимости. Изготовленные из ПВХ трубы смогут прослужить на протяжении многих десятков лет, не требуя какого-либо ухода и обслуживания. Применение специальных фитингов позволяет выполнять разборные и неразборные соединения, гарантируя максимальную долговечность и беспроблемность эксплуатации.

Для обустройства автономного отопления в квартире и в частном доме используются полипропиленовые трубы, имеющие внутренние вставки из прочной алюминиевой фольги. Также возможно армирование стекловолокном, что обеспечит максимальную прочность и термическую устойчивость. Особенности и тип армирующего материала необходимо учитывать при выборе фитингов и выполнения соединений, что позволит гарантировать качество проведенной работы.

Среди основных характеристик труб из полипропилена можно выделить показатели рабочего и допустимого давления, внешний и внутренний диаметр, толщину стенок изделий. Используемые в системах автономного отопления трубы отличаются великолепным качеством, полностью стандартизированы. Выбор конкретной модификации будет зависеть от особенностей эксплуатации и финансовых возможностей домовладельца.

Наибольшее распространение сегодня получили трубы с маркировкой PN 25. Это оптимальный вариант для обустройства автономного отопления в частном доме. Благодаря многослойному выполнению с прочным армированием обеспечивается максимальная долговечность и износоустойчивость. Пропилен отличается термической стойкостью, что позволяет использовать его в системах, где теплоноситель имеет температуру до 90 градусов, а рабочее давление в трубах составляет 2,5 МПа.

Использование в трубах PN 25 алюминиевой прослойки позволяет уменьшить коэффициент термического расширения. Это упрощает выполнение монтажных работ, сокращая расходы домовладельца на покупку специальных фитингов. В будущем полностью исключены протечки и повреждения теплового контура.

как сделать отопление из полипропилена (советы специалистов)

Преимущества и недостатки полипропилена

В последние годы отмечается тенденция, когда полипропиленовые трубы вытесняют классические металлические и чугунные изделия. Объясняется это отличными эксплуатационными характеристиками материала. К преимуществам труб, которые используются для обустройства систем отопления частного дома, можно отнести следующие:

  • Отличная долговечность. Пропилен — это современный материал, эксплуатационный срок которого составляет 50 лет. Поверхность не подвержена коррозии, накипи и образованию других отложений. Материал отлично выдерживает термические и химические воздействия. При условии правильного соединения полностью исключены протечки трубопровода.
  • Экологичность. Если изначально ПВХ считался негигиеничным материалом, то сегодня благодаря применению специального сырья удаётся изготавливать недорогой и экологически чистый поливинилхлорид, который может использоваться не только для обустройства систем отопления, но и водопровода в жилых домах.
  • Эффективность. Трубы из полипропилена отличаются хорошими теплоизоляционными характеристиками, что минимизирует потери тепла, обеспечивая максимально возможное КПД используемых отопительных систем.
  • Бесшумность. Благодаря идеально ровной поверхности такие трубы не издают посторонних звуков даже при повышенном давлении и быстром токе воды.
  • Аккуратный внешний вид труб позволяет использовать их для открытой наружной прокладки. Также возможна укладка трубопровода внутри различных строительных конструкций.
  • Имеющийся ассортимент полипропиленовых трубопроводов позволяет подобрать их для обустройства канализации, водопровода и систем отопления.

К недостаткам использования полипропилена для прокладки труб отопительных систем относят зависимость качества изделия от соблюдения технологии и сырья. Поэтому при покупке следует отдавать предпочтение продукции от хорошо себя зарекомендовавших производителей. Это исключит преждевременный выход из строя и возможность повреждения теплового контура.

Двухтрубная система отопления из полипропилена

Монтаж отопления

Полипропилен — это универсальный материал, который позволяет существенно сократить затраты на прокладку трубопровода для автономной системы отопления. Соединение ПВХ может выполняться при помощи трех основных технологий:

  • Муфтовая сварка, когда используются специальные соединители с оплавлением фитинга с двух концов.
  • Раструбная спайка подразумевает оплавление одного лишь конца муфты, который имеет небольшое расширение для максимально качественной фиксации.
  • В редких случаях используется резьбовое соединение, что позволяет в последующем разобрать фитинги и выполнить необходимое обслуживание или замену поврежденных элементов.

Спайка труб и обустройство тепловых контуров из полипропилена не представляет особой сложности. В продаже имеются все необходимые фитинги, тройники и прочие соединители, которые позволяют существенно упростить работу с этим материалом. Нужно лишь использовать специальный паяльник с соответствующими по диаметру насадками, что позволит всю работу выполнить самостоятельно. Можно как приобрести такое оборудование, так и взять его в аренду, чтобы существенно сократить затраты на монтажные работы.

Особенности проектирования

Перед тем как приступать непосредственно к приобретению отопительного оборудования, труб из ПВХ и фитингов, необходимо подготовить проектную документацию. В идеале схему отопления в частном доме из полипропилена должен выполнять специалист, имеющий соответствующий опыт. Это позволит спроектировать качественную автономную систему отопления, которая решит проблемы с теплом в доме, одновременно упрощая ее эксплуатацию, предупреждая различного рода поломки и сложности с использованием оборудования.

Виды разводки

Технология монтажа и способ прокладки полипропиленовых труб будет зависеть от особенностей отопительной системы в частном доме. На сегодняшний день наибольшее

распространение получили 2 типа монтажа пластиковых изделий:

  • Нижний розлив подразумевает наличие в системе циркуляционного насоса, который отвечает за принудительное движение теплоносителя. Преимуществом такой отопительной системы является ее эффективность, возможность использования в двух-трехэтажных строениях. А благодаря уменьшению диаметра трубопровода снижаются потери тепла и сокращается расход топлива на обогрев помещения.
  • Верхний розлив подразумевает движение теплоносителя самотеком за счёт разницы температур нагретой жидкости. Такая система обогрева будет оптимальной для небольших одноэтажных строений и частных домиков. Она надежна и не требует использования дорогостоящего сложного насосного оборудования.

В каждом конкретном случае вид монтажа выбирают в зависимости от особенностей используемого теплового оборудования, площади строения и его этажности. В частных загородных домах, где проживают на постоянной основе, применяют нижний принудительный разлив, чтобы обеспечить эффективность нагрева и существенное сокращение коммунальных расходов.

ОДНОТРУБНАЯ ЛЕНИНГРАДКА ОТКРЫТОГО ПРИНУДИТЕЛЬНОГО ТИПА отопление из Полипропилена

Необходимые инструменты и оборудование

Обустройство теплового контура из полипропиленовых труб не представляет особой сложности, поэтому такую работу можно выполнить самостоятельно. Для монтажа потребуется следующее оборудование:

  • Рулетка и маркер.
  • Пластиковые и металлические кронштейны.
  • Переходники, уголки и муфты.

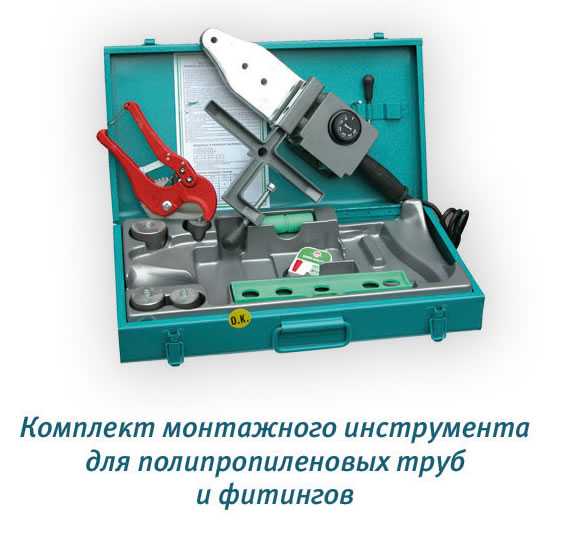

  • Электропаяльник и набор насадок.
  • Ножницы для полипропилена.
  • Полипропиленовые трубы с различным диаметром.

Подготовив все используемые материалы и инструменты, можно приступать к выполнению монтажных работ. Укладку труб начинают от котла, постепенно монтируя контур и подключая через фитинги радиаторы отопления.

Самостоятельная пайка трубопровода

Основную сложность при укладке теплового контура из ПВХ представляет правильное герметичное соединение труб для чего используются специальные фитинги и тройники. Для такой работы потребуется сварочный аппарат, расплавляющий пластик. Скрепляемые детали соединяются друг с другом на молекулярном уровне. Это позволяет гарантировать максимальную прочность, надежность и полную герметичность выполненного трубопровода.

Монтаж отопления из полипропиленовых труб своими руками выполняется в следующей последовательности:

  1. Выполняется схема расположения трубопровода.
  2. Рассчитывается метраж труб, подбираются фитинги необходимого размера.
  3. Трубы в соответствии с рассчитанными размерами и схемой нарезаются с использованием специальных ножниц.
  4. Паяльник устанавливают на горизонтальную поверхность, разогревают рабочую головку до 260 градусов.
  5. Фитинги и трубы обезжиривают уайт-спиритом или аналогичными растворами.
  6. Трубы с фитингами надевают на нагревательный элемент, после чего слегка оплавляют кончики.
  7. Детали извлекаются, соединяемые элементы вставляются друг в друга, через 10−15 секунд сварка становится монолитной и полностью герметичной.

Время разогрева труб и фитингов будет зависеть от толщины изделия, наличия или отсутствия металлической и стекловолоконной оплетки, ряда других факторов. В инструкции к аппарату рассказывается, как спаять отопление в частном доме. Также тут можно найти всю необходимую информацию о времени разогрева изделий. Нужно лишь знать их маркировку и технические характеристики, чтобы выполнить качественное и надежное соединение пластиковых деталей.

ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ — своими руками!!!

После разводки труб проводится пробный пуск котла, все соединения проверяются на предмет отсутствия протечек. Трубы в штробе могут быть залиты бетоном или закрыты пластиковыми декоративными заглушками. Всё, что останется сделать, — это настроить домашний котел, после чего тепловое оборудование будет работать в полностью автономном режиме.

Использование труб из полипропилена для автономного отопления позволяет существенно сократить затраты домовладельца, такой материал не подвержен коррозии и образованию накипи, сам тепловой контур не потребует какого-либо дополнительного обслуживания и ремонта.

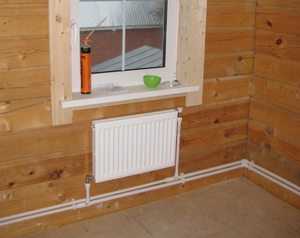

Монтаж труб отопления в частном доме своими руками. Открытая прокладка полипропиленовых труб

Необходимо лишь выполнить качественное соединение трубопровода с использованием соответствующих фитингов и специального паяльного оборудования. Монтаж системы отопления из полипропиленовых труб не представляет сложности. Это существенно сокращает расходы на использование услуг специалистов.

oventilyacii.ru

Как провести отопление в квартире своими руками

Содержание:

1. Отличия однотрубной и двухтрубной систем
2. Отопительные радиаторы и их расчет
3. Сварка полипропилена

В последнее время все чаще люди отказываются от централизованного теплоснабжения и переходят на автономное отопление в многоквартирном доме, поскольку это гораздо выгоднее и эффективнее. Вполне под силу сделать отопление в квартире своими руками. Обычно используют газовые конвекционные котлы, от которых отводятся радиаторы. Как выглядит такая отопительная система, можно увидеть на фото.

Собственное отопление в квартире может быть разным, но что касается водяной системы, то тут возможны три варианта: однотрубная и двухтрубная разводка, «теплый пол». Встречаются и комбинированные варианты, они тоже достаточно эффективны. Но наибольшей популярностью пользуются именно радиаторы, ведь они наиболее привычны.

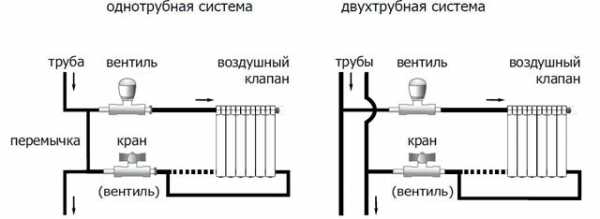

Отличия однотрубной и двухтрубной систем


Двухтрубная система отопления считается самой надежной, так как теплопотери минимальны. Именно таким является устройство системы отопления многоквартирного дома. Теплоноситель, в качестве которого выступает вода, поступает из подающей трубы в радиатор, а из него возвращается в «обратку». Трубы могут располагаться по-разному – проходить парно, у пола, под батареями. Также встречается вариант, когда подающая труба находится поверх радиатора.

Однотрубная система выглядит иначе. В этом случае вода, поступающая в радиатор, возвращается в ту же трубу, но она уже имеет меньшую температуру нагрева (прочитайте также: "Однотрубная система отопления ленинградка: особенности"). Таким образом, чем дальше от начала системы будет находиться батарея, тем менее она станет прогреваться, так как пока теплоноситель дойдет до нее, он успеет остыть в других приборах. Подобная система подойдет для двух или трех радиаторов среднего размера, в крайнем случае, это число можно увеличить до пяти, но эффективность обогрева от этого снизится. Однотрубное устройство отопления в многоквартирном доме практически не встречается, поскольку в данной ситуации оно абсолютно неэффективно.

Системы с одной трубой могут иметь байпас (перемычку), или же нет. Эта перемычка дает возможность осуществить демонтаж радиатора, не отключая циркуляцию теплоносителя – нужно только перекрыть краны перед батареей. Если же байпас отсутствует, то при снятии прибора цепь разрывается, а циркуляция воды прекращается. По данной схеме индивидуального отопления в квартире часто подается теплоноситель к полотенцесушителям в многоэтажных домах.

Если все помещения в квартире располагаются по одной линии, то установка системы отопления в квартире однотрубного типа не имеет смысла, так как трубу необходимо будет поворачивать назад, к котлу (прочитайте: "Установка труб отопления в квартире - основные виды материала"). В этом случае лучше использовать двухтрубную схему. Посмотреть, как выглядят схемы устройства отопления, можно на фото.

Чтобы выполнить монтаж системы отопления в квартире, потребуются:

  • газовый котел;
  • трубы из пропилена или металлопласта;
  • кран радиаторный прямоточный;
  • краны шаровые;
  • расширительный мембранный бак емкостью 18 литров;
  • циркуляционный насос;
  • обратный клапан;
  • термостатический клапан;
  • группа безопасности;
  • клапаны Маевского;
  • радиаторы;
  • футорки или заглушки;
  • шаровой кран для спуска воды;
  • термостатические головки.

Если трубы на подачу и возврат сделаны из полипропилена, то их диаметр должен составлять 32 миллиметра. Отводы на радиаторы могут иметь диаметр 20 миллиметров. Специалисты рекомендуются использовать не только трубы из полипропилена, но и краны, так как они более долговечны, чем металлические (прочитайте также: "Как сделать пиролизные котлы своими руками").

Отопительные радиаторы и их расчет


Многим людям в общих чертах известно, как устроено отопление в многоквартирном доме. Очень часто приходится видеть в квартирах чугунные батареи, подключенные к централизованной системе. Для автономного отопления в квартире такие радиаторы не подходят. Они имеют слишком большую емкость, поэтому придется нагревать много воды. А кроме того, чугун еще и долго прогревается. Поэтому при использовании чугунных батарей будет перерасход газа, и как следствие, большие финансовые затраты.

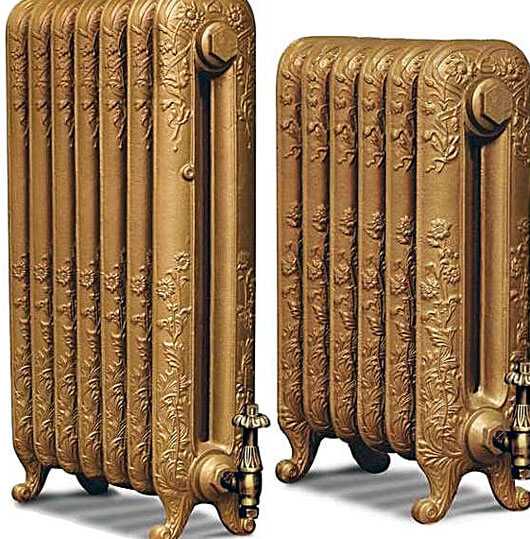

Делая ремонт отопления в квартире, следует обратить внимание на радиаторы из других материалов. Специалисты рекомендуют устанавливать современные батареи из стали, алюминия или биметалла (прочитайте: "Как установить радиаторы отопления в квартире - краткое руководство"). Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру. При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола».

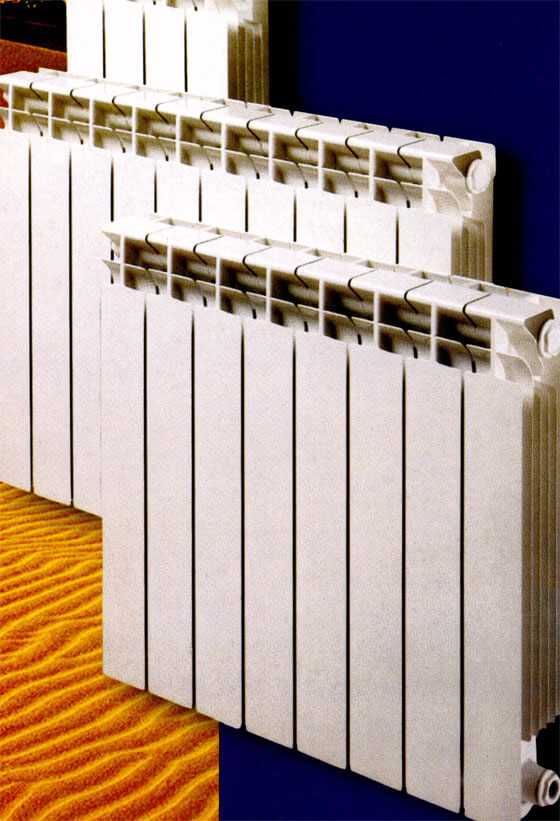

Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: "Отопление в квартире: схемы и особенности проекта"). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману.

Перед покупкой радиаторов необходимо рассчитать нужную мощность и количество секций. Если возникает вопрос о том, как сделать тепло в квартире, то этому этапу нужно уделить особое внимание.

Для расчета количества секций в радиаторе можно воспользоваться формулой Sх100/P, если высота потолков составляет не более 3-х метров. Площадь помещения обозначается буквой S, а номинальная мощность одной секции – P. Обычно мощность секции составляет 180-200 Вт. Число 100 – это нужное количество Вт на квадратный метр площади. Результат обозначают, к примеру, буквой K.

Можно посмотреть, как рассчитать количество секций в радиаторе по данной формуле. Например, площадь комнаты составляет 20 «квадратов» . Мощность батарей составляет 185 Вт. В результате получается: K=Sх100/P=20х100/185=10,81. Но количество секций дробным быть не может, поэтому полученное число округляется в большую сторону. В итоге получается, что радиатор должен состоять из 11 секций (прочитайте также: "Как рассчитать отопление в квартире - рекомендации").

Если система отопления квартиры своими руками предполагает использование панельных радиаторов, которые не делятся на секции, то пользуются для расчетов другой формулой. В этом случае придется рассчитывать мощность и величину батарей. Формула выглядит таким образом: P=Vх41. Исходная мощность обозначается буквой P, объем помещения – V. Число 41 – это количество Вт, требуемых для обогрева одного «квадрата» площади.

Для примера расчетов можно взять комнату высотой 2,7 метра и площадью 15 «квадратов». Значит, V=2,7х15=40,5. Теперь стоит рассчитать мощность радиатора. Полученная формула выглядит следующим образом: P=Vх41=40,5х41=1660,5. Поскольку отопительных приборов такой мощности не бывает, то стоит выбрать радиатор с показателей 1,5 кВт.

После выполнения расчетов можно покупать радиаторы. Разводка отопления в квартире должна происходить по грамотно разработанной схеме.

Как сделать отопление своими силами, подробное видео:


Сварка полипропилена


Специалисты советуют использовать полипропиленовые трубы. Для разводки используют армированную алюминиевой фольгой трубу диаметром 20 и 32 миллиметра.

Полипропилен разогревают при температуре 280-300 градусов, трубу и фитинг удерживают на горячей насадке в течение 5-6 секунд. Потом эти части снимают и соединяют друг с другом вкладыванием. После фиксации их удерживают еще 5 секунд.

В том, как провести отопление в квартире, нет ничего сложного. Нужно только внимательно изучить схему системы отопления и четко ей следовать.

teplospec.com

Как сделать отопление частного дома из полипропилена своими руками | Тепло Сервис

Для создания тепла и уюта в доме система обогрева просто необходимо. В условиях же северных территорий это даже непременное условие для возможного проживания в доме.

Систему отопления в частном доме можно поручить установить фирме или создать самостоятельно.

Принципы системы отопления частного дома

Прежде чем начинать монтаж системы отопления, нужно понимать, где будут находиться ключевые элементы системы.

Лучше всего создать схему отопления, которая поможет ориентироваться и при закупе необходимых материалов и узлов.

В частности, на схеме следует отобразить расположение:

  1. Котельного оборудования.
  2. Батарей.
  3. Расширительного бака.
  4. Труб и задвижек.

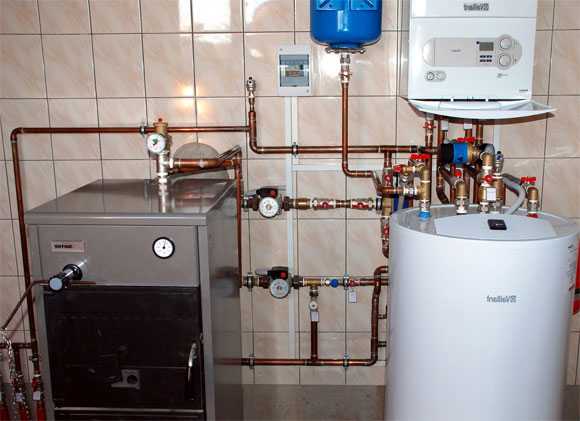

Лучше всего, если в доме под котел и основное оборудование будет размещаться в отдельной комнате. Это полезно и с точки зрения содержания топлива, и обслуживания котла. Такая схема должна быть и в случае, когда продукты сгорания выходят через дымоход.

Система отопления может быть организована следующими способами:

  • Теплоноситель подается сверху. Внутри труб теплоноситель переносится самостоятельно. Неожиданные проблемы с электрической системой в такой ситуации не повлияют на работу теплоснабжения.
  • Теплоноситель подается снизу с помощью принудительного подъема насосом. Циркуляция возможна только при создании давления. Такой вариант выбирают владельцы многоэтажных домов.

Разведение труб, которые обычно теперь устанавливают из полипропилена, может быть выполнено самостоятельно. Количество изгибов и соединений зависит от геометрии пространства и личного желания.

Почему стоит выбирать полипропиленовые трубы?

Полипропиленовые трубы в работе систем отопления завоевали доверие у многих владельцев частных домов. Причинами, по которым все чаще выбирают такой вид строительных материалов, являются:

  • Удобство и простота монтажа.
  • Долговечность системы отопления.
  • Низкий уровень затрат в сравнении с другими материалами.
  • Отсутствие посторонних шумов.
  • Надежность работы.
  • Сохранение хорошей пропускной способности независимо от срока эксплуатации.

Кроме того, полипропиленовые трубы имеют небольшой вес. Внутренняя поверхность труб не ржавеет, а за счет того, что не откладывается налет из элементов, присутствующих в воде, они способны долго служить и не требуется изменение давления в системе.

Следует учесть, что полипропиленовые трубы у разных производителей могут отличаться. Лучше брать те, что давно представлены на рынке. Кроме того, армированные трубы удобнее и надежнее в эксплуатации.

Какие материалы и инструменты требуются для монтажа системы отопления?

Если выбор котельного оборудования, а также принципа работы самой системы сделан, то необходимо приступить к следующему этапу – подготовке к монтажу.

Чтобы работа шла продуктивно, под руками в процессе установки системы отопления должны быть:

  • Полипропиленовые трубы.
  • Ножницы по металлу. Это позволит разрезать полипропиленовые трубы.
  • Лобзик с набором насадок, эффективнее в работе электрический.

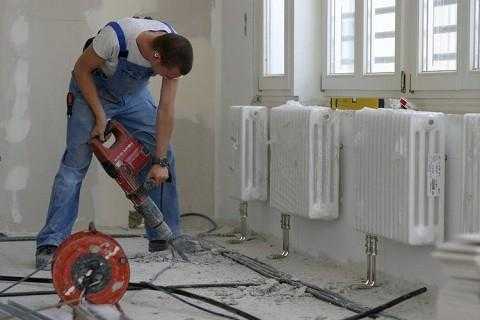

  • Перфоратор. Потребуется делать каналы в стене для прокладки труб или их протягивания через стены.
  • Маркер.
  • Рулетка, уровень.
  • Швейдер.
  • Фитинги.
  • Крепежные детали.

Длина труб должна учитывать не только количество комнат и протяженность по ним, но также различные повороты, простенки, дополнительные соединения. Некоторые владельцы протягивают трубы по полу, что позволяет не только избежать разрыва системы, но и обеспечить тепло.

Монтаж системы отопления

При проведении работ по установке системы отопления нужно убедиться, что котел установлен в помещении, где проведена защита от огня. Дымоход также должен соответствовать требованиям пожарной безопасности.

Гидравлическая система считается более предпочтительной для установки в частном доме. Ведь вода уже доказала, что это очень хороший теплоноситель.

В зависимости от доступности коммуникаций и различных видов топлива выбирают системы, работающие:

  1. На газе;
  2. На электричестве. Достаточно дорогое удовольствие, но если газовой магистрали нет, то вполне доступно. Нужно учесть, что такая система требует проводки специального силового кабеля.
  3. На твердом топливе (уголь, дрова).
  4. На пеллетах.
  5. На жидком топливе.

После установки котла и до разведения труб необходимо установить радиаторы. Количество секций зависит от того, насколько теплым требуется сделать помещение и от его площади. Радиаторы отличаются по теплоотдаче в зависимости от материала изготовления и собственного размера. В частные дома в последние годы предпочитают устанавливать алюминиевые варианты. У них не только высокая теплоотдача, но и симпатичный дизайн.

Разводку конструкций принято делать с принудительной циркуляцией в две трубы. При эксплуатации это позволяет регулировать температуру в отдельных комнатах. Работая с полипропиленовыми трубами, рез нужно делать под прямым углом. Также необходимо следить за отсутствием провисания труб, для чего дополнительно их можно крепить к стене с помощью специальных устройств.

Рабочая температура для монтажа от 5 градусов тепла внутри помещения. Швейдером нужно проходить места разреза трубы, чтобы не было остатков металлической оболочки. Фитинги же лучше дополнительно усилить фум-лентой. При соединении труб потребуется также проводить сварочные работы, поэтому следует продумать систему защиты от пожара.

Работы по установке системы отопления занимают обычно два дня. Если дом большой и установка ведется самостоятельно, то время может увеличиться.
