Парник из поликарбоната бабочка – Парник Бабочка из поликарбоната 4м длиной, как собрать конструкцию, сборка теплицы своими руками: инструкция, фото и видео-уроки, цена

• Используя каркас из профильной трубы, можно удобно разбирать-собирать конструкцию.
• Простота транспортировки. Компактные размеры позволяют перевозить конструкцию даже на легковом автомобиле. В этом можно убедиться, посмотрев фото, почитав отзывы.
• Не нужен фундамент – монтаж прост.

Недостатки

Как и у любого изделия, имеются свои недостатки у парника «Бабочка».

• Недостаточного качества красочное покрытие каркаса. Краска может отслоиться при снятии скотча или при зажимании болтов.
• Наличие заусениц в отверстиях, образованных на производстве. Приходится работать напильником, чтобы их снять.
• Несмотря на указание в инструкции, что подходит пленка, на деле это не так. Другое дело поликарбонат, который за счет прочности опирается на нижнюю обвязку и большие дуги.

Но в итоге, даже при наличии недостатков, многим нравится такой подход. А любые подобные минусы дачники готовы устранить, считая, что во всем остальном парник «Бабочка» — отличное решение.

 Особенности сборки

Благодаря компактности конструкцию можно легко перемещать в нужное место, собирать и снова разбирать. Правда, на герметизацию стыков придется потратить времени и определенное количество силиконового герметика.

Место для установки парника должно быть подобрано заблаговременно, еще до начала сборки. Поверхность придется выровнять. В принципе, для «Бабочки» не нужен фундамент, но на деле может пригодиться, например, из бетона или древесины.

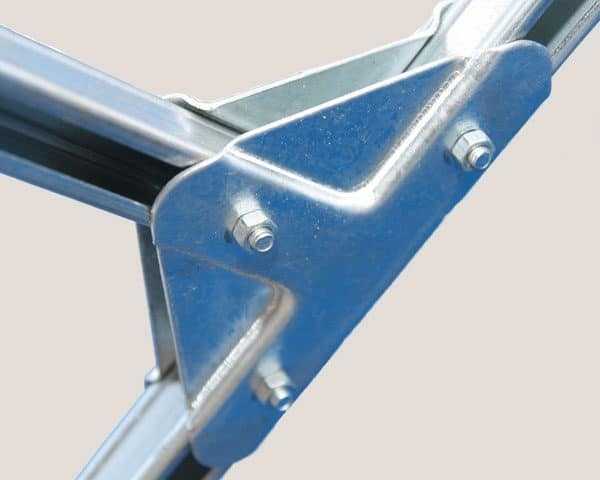

Стыкование профильных труб парника происходит специальными элементами разной формы. Закрепляются они болтовыми соединениями.

«Бабочка», но не та…

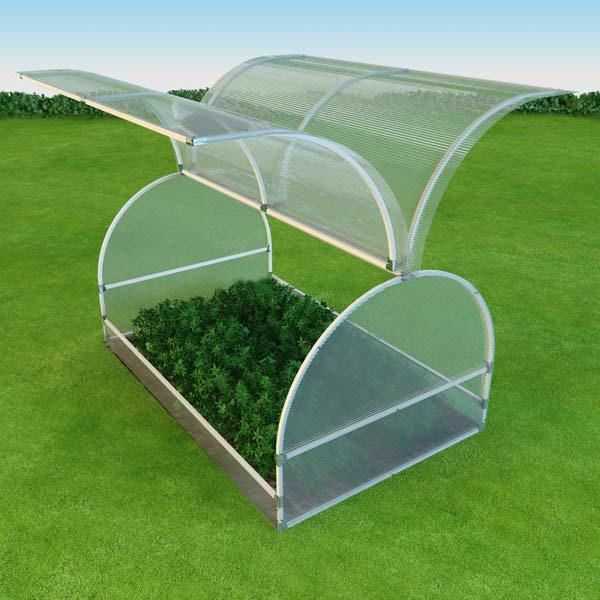

Оказывается, у современного парника из поликарбоната под названием «Бабочка» есть аналог – деревянное сооружение с крыльями-дверцами. Его создал господин Коломийцев из города Челябинска. Сделал он это относительно давно, и применялся парник для выращивания арбузов на частных участках.

Габариты конструкции позволяют собирать плоды достаточно удобно, не задевая растений. При этом в парнике задействуeтся вся площадь, поэтому в нем нет проходов.

Рамы выполнены в размере 106х106 см. И если сначала как покрытие применялось стекло, сегодня применяется поликарбонат, имеющий меньший вес. Рамы фиксируются на металлических петлях. Для конструкции нужен 60 см котлован.

Хорошее решение вдвойне…

Какое бы решение не воспринималось под названием «Бабочка», можно сказать, что это удачный выбор, который имеет свои преимущества и недостатки. И важно то, что любое из этих сооружений может быть возведено своими руками. Дополнительно об этом можно посмотреть видео, почитать отзывы, и тогда потребуется приложить немного усилий, чтобы эта современная конструкция начала красоваться на вашем участке.

Автор:
Антон Ермолов

propolikarbonat.ru

удобная теплица из поликарбоната 4 м, видео и размеры, чертежи своими руками

За последние годы достаточно популярным стало выращивание различных культур на своем приусадебном участке в парниках и теплицах. Благодаря такому методу выращивания огородных культур, можно создать наиболее оптимальные условия для растений и получить очень хороший урожай в совершенно любое время года.

Конструкция парника Бабочка

Зачастую отдается предпочтение именно парникам, так как подобная конструкция гораздо более компактная и удобная, а также подходит для больших и маленьких участков. Современные дачники уже достаточно давно оценили практичный и надежный парник Бабочку. В раскрытом виде такой парник представляет собой большую бабочку, распустившую крылья, а в сложенном виде он по виду, как кокон. Он характеризуется тем, что есть возможность поддерживать оптимальную температуру и микроклимат.

Эта конструкция характеризуется тем, что она может иметь различные:

• Размеры;
• Конфигурацию;
• Материалы изготовления.

К основным преимуществам такой теплицы можно отнести удобство и рациональное использование свободной площади. Подобная конструкция позволяет через открывающиеся рамы получить свободный доступ к растениям, что в свою очередь дает возможность полностью задействовать свободную площадь. Помимо этого, парник отличается особой прочностью, именно поэтому, способен легко выдержать значительные порывы ветра и сильные снегопады. Кроме того, он обладает хорошей вентиляцией, благодаря наличию специальных форточек. Процесс их открывания контролируется амортизаторами, что значительно продлевает срок эксплуатации парника. Парник-бабочку можно очень просто переносить с одного места на другое. Он легкий в сборке и транспортировке. С помощью такой теплицы можно создать оптимальные условия для выращивания растений, так как внутри хорошо сохраняется тепло.

Такой парник очень хорошо подходит для выращивания бахчевых культур, рассады и цветов на протяжении всего года.

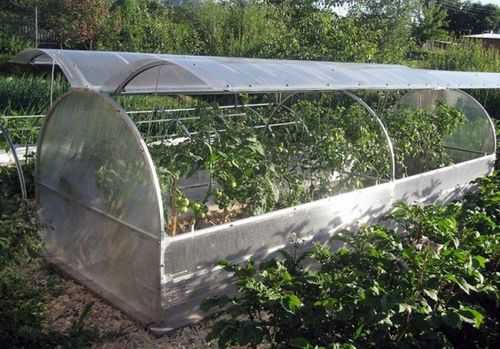

Парник Бабочка на дачном участке смотрится достаточно необычно и оригинально, так как в раскрытом виде он напоминает большое полупрозрачное насекомое. Выполнить его своими руками достаточно просто, самое главное подготовить требуемые материалы и инструменты, а также иметь чертежи конструкции. Это отличный вариант для тех, кто выращивает рассаду, а также бахчевые культуры. Двускатная конструкция этого парника очень простая, она состоит из 4 бортов, 2 рам, узкой верхней части.

Для каркаса используются металлопластиковые или пластиковые профили, а в качестве покрытия выступает поликарбонат или полиэтилен. В открытом виде рамы напоминают собой крылья большой бабочки. Рамы могут быть цельными или состоять из нескольких отдельных секций.

Если рамы открываются отдельно, то можно разделить их полиэтиленовой пленкой на отдельные части, и высадить в каждой разные культуры. Внутри каждой секции можно создать определенные климатические условия, которые как нельзя лучше будут подходить для выращиваемой культуры. Если же парник имеет цельную конструкцию, то климат внутри него будет одинаковым по всей площади.

Плюсы теплицы Бабочка

Стандартный дачный участок в основном имеет небольшой размер, именно поэтому, собственники приусадебных участков зачастую обеспокоены тем, как максимально функционально использовать свободную площадь. Именно поэтому, очень важно, чтобы установленная на дачном участке теплица, занимала немного свободного места, но была максимально функциональной. Именно поэтом многие дачники отдают предпочтение теплице Бабочка. Однако она имеет свои плюсы и минусы.

К основным плюсам такого парника можно отнести:

• Хорошая устойчивость к неблагоприятным условиям;
• Хорошо выдерживает большой слой снега;
• Не занимает много места на дачном участке;
• Удобно ухаживать за растениями;
• Есть возможность обеспечить очень хороший воздухообмен для растений.

Такой парник очень быстро прогревается на солнце, именно поэтому в нем можно выращивать различные теплолюбивые растения. Такая теплица отличается своей прочностью и долговечностью, а производители гарантируют то, что она прослужит на протяжении более 10 лет.

Так как конструкция парника очень легкая, то не нужно делать под нее на дачном участке фундамент, что позволяет сэкономить на строительных материалах.

Однако, не смотря на все преимущества такой теплицы, в процессе ее эксплуатации дачники выделяют и определенные недостатки. Одним из минусов такой конструкции является то, что из-за частого открывания и закрывания створок могут повреждаться петли, и тем самым может потребоваться ремонт. При применении поликарбоната в качестве покрытия парника, нужно усиливать нижние дуги, так как они под воздействием тяжести могут проседать и гнуться. Кроме того, многие отмечают и ужасный тип краски, нанесенной на каркас, которая практически сразу же трескается и лущится, в результате чего, металлические дуги могут подвергаться воздействию коррозии.

Положительные отзывы о парнике Бабочка

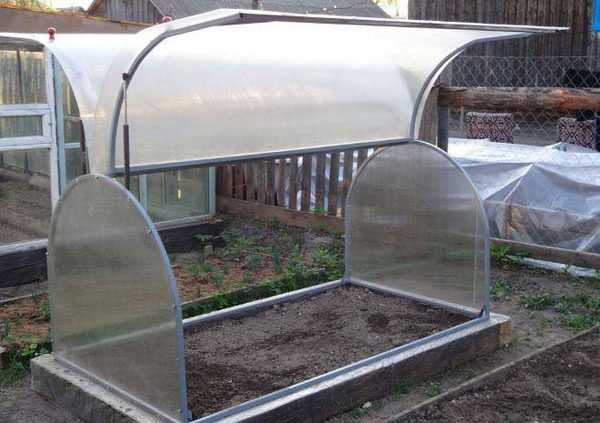

Отличительной особенностью теплицы Бабочка являются откидывающиеся с 2 сторон стенки. Конструкция такого парника достаточно надежная, так как она изготавливается в основном из металлического профиля и поликарбоната. Отзывы покупателей о такой теплице достаточно неоднозначные и каждый находит в ней определенные плюсы и минусы.

Покупатели выделяют такие положительные стороны этого изделия, как:

• Прочный каркас;
• Современное покрытие;
• Хорошее сохранение тепла;
• Оригинальная конструкция;
• Удобство эксплуатации;
• Доступность.

Многие покупатели отмечают то, что это очень хорошая теплица, и выращивать в ней различные культуры одно удовольствие. Однако, имеются и достаточно отрицательные отзывы, так как некоторые считают, что качество изделия оставляет желать лучшего и что самостоятельно можно сделать более надежную и прочную конструкцию. Теплица Бабочка пользуется большой востребованностью у дачников, так как ее можно очень легко установить и разобрать. Все требуемые работы по монтажу парника, его разборке или ремонту вполне можно выполнить самостоятельно. В зимнее время можно хранить в закрытом помещении или оставить на дачном участке. Такому парнику не страшен снег, так как благодаря особой конструкции крыши, он просто скатывается с нее.

Важно! Для теплицы не нужен фундамент, и ее легко можно установить на подмостки из кирпича или другого материала.

Удобно то, что у теплицы открывающаяся с 2 сторон крыша, так как это обеспечивает свободный доступ к растениям. Еще одним плюсом подобной конструкции является ее доступная стоимость. Приобрести ее может совершенно любой дачник, а благодаря небольшим габаритам, не будет возникать проблем с ее транспортировкой.

Сборка теплицы Бабочка из поликарбоната

Теплица Бабочка, выполненная из двускатного поликарбоната, станет отличным решением для каждого дачника. Выполнить монтаж готового комплекта можно достаточно быстро и просто самостоятельно, не прикладывая значительных усилий. Каждый комплекс сопровождается подробной инструкцией.

Сборка теплицы подразумевает под собой последовательное выполнение таких действий, как:

• Соединение всех элементов каркаса;
• Прикрепление опорных балок;
• Монтаж поликарбоната.

Для сборки парника потребуется набор отверток и гаечных ключей. Благодаря таким несложным действиям и четко следуя инструкции, можно достаточно быстро выполнить монтаж парника, который прослужит длительный период времени.

Важно! Перед началом строительства, обязательно нужно решить, какой именно будет форма створок, так как их можно сделать прямыми или дугообразными.

Парник Бабочка длиной менее 4 метров с поликарбонатом – оригинальная и функциональная конструкция, которую вполне возможно построить самостоятельно. Чтобы самому сделать теплицу Бабочка, нужно выбрать место, подготовить требуемые материалы и инструменты, выполнить фундамент, собрать конструкцию.

Монтаж парника Бабочка 4 м с поликарбонатом

Для подготовки строительства, нужно иметь чертеж с указанными параметрами всех требуемых элементов будущей конструкции. При подготовке к строительству парника, очень важно выбрать место для его монтирования. Лучше всего, если солнце будет освещать конструкцию в первой половине дня.

Затем нужно подготовить материалы, а именно:

• Листы поликарбоната;
• Оцинкованный профиль;
• Саморезы;
• Металлические листы для основания;
• Шуруповерт;
• Болгарка или нож для раскройки листов поликарбоната.

Кроме того, важно, чтобы на него не падала тень от других построек, и можно было подходить к парнику с 2 сторон. Фундаментом может быть небольшое основание, выполненное из деревянных досок. При желании, можно сделать и более прочный ленточный фундамент. Затем можно приступать к строительству самой теплицы. Изначально из оцинкованного профиля нужно сделать каркас, делая крепления саморезами. На каждую сторону прикрепить откидывающиеся створки и покрыть всю конструкцию поликарбонатом.

Парник Бабочка (видео)

Теплица Бабочка имеет очень много преимуществ, в сравнении с подобными конструкциями, не смотря даже на то, что отзывы о ней достаточно неоднозначные, и есть определенные недостатки.

Примеры парника Бабочка (фото)

homeli.ru

Теплица бабочка из поликарбоната: инструкция возведения

Опытные дачники знают, что бабочка – это не только симпатичное насекомое с яркими крыльями, но и добротная современная постройка для выращивания овощей. Она обладает рядом достоинств, а сделать конструкцию можно самостоятельно. Обо всех особенностях выбора места под строение, сооружения фундамента, этапах монтажа и правилах пользования мы расскажем вам сегодня.

Преимущества подобной конструкции

Парник бабочка, изготовленный из качественного поликарбоната, станет отличным решением для каждого садовода. Он представляет собой двускатную конструкцию, площадь которой будет использоваться на все 100%, поскольку такая теплица лишена проходов. Стандартные размеры парника бабочка – длина и ширина по 1, 25 метра, высота – до 1, 5 метра, общая площадь – около 5 метров.

Каркас изготавливается из труб, имеющих размеры 2 на 2 см, а масса готовой конструкции составляет 26 кг. Теплица для огурцов нового поколения обладает массой неоспоримых достоинств. Она позволяет осуществлять комфортный доступ до овощных культур, так как вход имеется с обеих сторон, и можно дотянуться даже до отдаленных мест. Избежать закрытия помогут специальные газ-лифты. Благодаря форточкам можно проветривать парник бабочка. Сотовый поликарбонат представляет надежную защиту от резких скачков температур и воздействия ультрафиолетовых лучей.

Материал имеет более высокую степень прочности и при этом гибче, чем привычное нам стекло. При всей легкости, такое сооружение выдерживает слой снега толщиной в 10 см и порывы ветра до 20 м в секунду. Конструкцию теплицы бабочка легко разобрать и собрать при необходимости. Компактные размеры допускают перемещение парника в автомобиле на любые расстояния. Срок эксплуатации такого сооружения составляет примерно 10 лет. Если у вас нет возможности соорудить просторную теплицу из поликарбоната, не беда, ведь и конструкция размерами 2м на 4м станет полезной и функциональной.

Выбираем место под теплицу

Важным моментом является выбор места, подходящего для установки парника бабочки. Необходимо учесть несколько моментов. Расположение сторон света, поэтому лучшим вариантом будет площадка, расположенная по направлению с востока на запад. Рассаде требуется много солнечного света, который она должна получить за день. Конструкцию располагают так, чтобы на нее попадало как можно больше естественного освещения. Сооружение устанавливают в месте, где не будет скапливаться большое количество воды. Нельзя допускать подтапливания парника весенними дождевыми и талыми водами. Влага может прибывать и с соседних приусадебных участков, вследствие чего страдает большая часть овощных культур. Поверхность должна быть идеально ровной, на ней не должны расти деревья. Располагают конструкцию в непосредственной близости от жилья, чтобы провести к ней электричество.

Видео “Самодельная теплица для огурцов и помидоров”

Возведение фундамента

Теплица бабочка, изготовленная из поликарбоната, может быть установлена и без фундамента. Он потребуется в том случае, если в будущем вы не планируете изменять место расположения конструкции. Для создания фундамента потребуется сделать разметку участка, подготовить котлован глубиной до 60 см. Произвести его заливку при помощи арматуры и других металлических элементов. Сделать крепление бортов к основе. Установить опорные столбики из металла либо дерева в центре строения. Укрепить верхнюю часть парниковой конструкции на столбики, рамы прикрепить рояльной петлей к верхней части, установить поликарбонат. Некоторые опытные садоводы считают, что фундамент не нужен. На практике он не помешает, можно соорудить его еще из дерева либо бетона.

Монтаж теплицы бабочка

Схема установки крыльев из поликарбоната

Можно приобрести готовый парник бабочка для огурцов или построить его самому. Лучшим материалом для основания считается дерево, допустимо для каркаса использовать и трубы. Толщина бортов при условии применения дерева должна быть минимум 2, 5 см. Высота сооружения будет зависеть от вида растения – для бахчи минимум 20 см, для томатов и баклажан – больше.

Ширина должна быть такой, чтобы иметь возможность дотянуться до середины постройки. Длина определяется в индивидуальном порядке – зависит от размеров участка и ваших пожеланий. Возведение постройки из поликарбоната начинается с бортов. Можно сделать откидные, одинарные и двойные. Их подгоняют так, чтобы не осталось зазоров. Вдоль составных частей бортов необходимо расположить добротные брусья. Рамы на металлических петлях крепят к поверхностям бортов. Угловые соединения надежно укрепляют при помощи металлических деталей.

Фиксированные открытые рамы требуют установки деревянной опоры и закрепления ее по ширине. На конструкции закрепляют шнур, который будет удерживать раму в те дни, когда ветер дует наиболее сильно. Рекомендовано на бортах установить крючки для ведер. Для длительной эксплуатации постройки материал из дерева советуют обработать антисептиком. В месте соприкосновения основы с землей рекомендовано расположить полоски старого линолеума либо регилина. Минимальный размер такой конструкции на участке – 4м на пару.

Правила эксплуатации

Если стоит теплая погода, раму можно открывать на весь день. С наступлением холодов растительность защитят легкие реечные рамы, которые обтягивают пленкой.

Допустимо применение конструкции из поликарбоната с двойным крепежом – из легких и основных рам. В таком случае внутри будет лучше сохраняться тепло. А период посадки рассады овощей можно будет начать на 10 – 15 дней раньше рекомендованных сроков. Осенью, если правильно пользоваться постройкой, внутри нее урожай будет нормально сохраняться. Для организации системы полива нет нужды придумывать что-то сложное – достаточно простой лейки.

При выращивании бахчевых культур необходимо установить опоры, чтобы их плети не ложились на землю. На зиму полиэтилен с рам снимают, моют и просушивают. Другие материалы тоже моют. Перед зимой растения из постройки убирают. Каркас чистят, чтобы не появились вредители, проводят обеззараживание почвы. В случае необходимости выполняют ремонт каркаса, не оставляя его на весну.

Видео “Сборка парника бабочка”

В данном видео все, кто желает собрать такой же парник у себя дома или на даче, смогут посмотреть на работу профессионалов, и почерпнуть для себя полезные нюансы.

plodovie.ru

Изготовление парника «бабочка» своими руками

Довольно часто дачники сталкиваются с необходимостью выращивать растения в теплицах или парниках.

Большие сооружения не очень удобны, поэтому предлагаем ознакомиться с тем, как изготовить парник «бабочка» своими руками и разработать его чертежи с размерами.

Описание и особенности конструкции

В разложенном состоянии конструкция очень напоминает бабочку, которая распустила свои крылья. Закрытое сооружение похоже на кокон, благодаря герметизации которого можно поддерживать необходимую температуру и влажность.

В зависимости от потребностей огородника, парник может обладать разными размерами и конфигурациями. Каркас обычно изготавливают из пластиковых или металлопластиковых профилей. В качестве покрытия преимущественно используется поликарбонат или полиэтилен. Главная особенность теплицы заключается в рациональном использовании участка. Благодаря открывающимся рамам можно получить свободный доступ к растениям.

Парник бабочка из поликарбоната способен удерживать тепло, его довольно просто изготовить и собрать самостоятельно.

Его преимуществом является мобильность — вы сможете перенести конструкцию в любое место. В нем можно выращивать рассаду, бахчевые культуры, цветы и разнообразные овощи круглый год.

Необходимый материал и инструменты

Если вы решили самостоятельно соорудить парник «бабочка», для этого понадобятся такие материалы:

• профильная труба 20х20, толщина стенки 2 мм;
• шарниры;
• сверло;
• поликарбонат 3х2.1м;
• саморезы;
• пластиковые заглушки;
• ручки;
• доски.

Знаете ли вы? Одна из самых больших теплиц в мире — сооружение «Эдем», которое находится в Великобритании, и было открыто в 2001 году. Размеры конструкции впечатляют — ее площадь составляет около 22 тыс. м²

Кроме этого не обойтись без следующих инструментов:

• молоток;
• трубогиб;
• сварочный аппарат;
• дрель;
• нож.

Пошаговая инструкция по изготовлению

Если вы хотите создать действительно качественное сооружение, тогда предлагаем ознакомиться с инструкцией по его изготовлению.

Основание и дуги

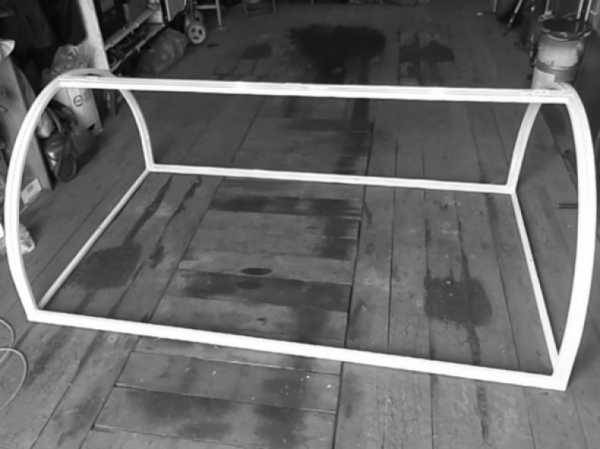

В первую очередь необходимо изготовить основание парника. Для этого вам понадобится профильная труба. Нужно отрезать 2 полоски длиной 2 м и 2 — длиной 1.16 м. Из них необходимо сварить основание конструкции.

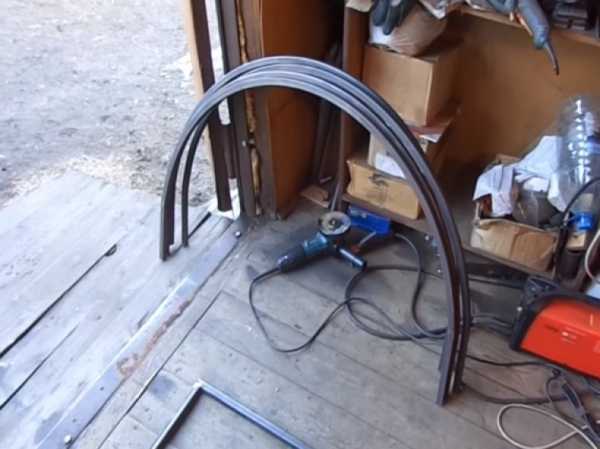

Для того, чтобы сделать дуги, потребуется 4 трубы длиной по 2 м. При помощи трубогиба они сгибаются таким образом, чтобы их диаметр составлял 1,12 м. После того, как 4 дуги будут изготовлены, необходимо приварить 2 из них к основанию.

Створки

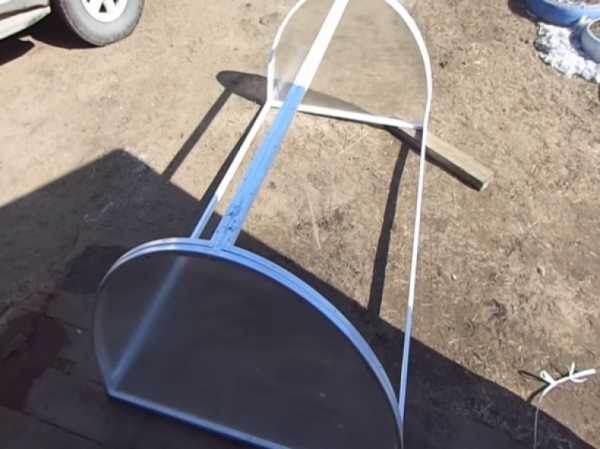

Изготовление створок происходит следующим образом:

• Сперва необходимо установить верхнюю перемычку, приварив ее к боковым дугам. К ней при помощи шарниров крепятся трубы, которые будут частью створок.
• Затем необходимо взять оставшиеся 2 дуги и разрезать их на полудуги, которые стоит приварить к трубе, закрепленной при помощи шарниров к перемычке.
• К нижней части полудуги так же приваривается труба — получается створка.

Обшивка

Следующий этап — обшивка конструкции. Она состоит из таких этапов:

• В каркасе просверливаются отверстия для крепления поликарбоната по периметру створок и на основании парника.
• Из поликарбоната вырезаются полукруги для заделки боковых частей конструкции.
• Саморезами поликарбонат прикрепляется к каркасу.
• Затем вырезается поликарбонат для «крыльев» и таким же образом крепится к каркасу.
• С торцов створок необходимо установить пластиковые заглушки.
• К «крыльям» приделываются ручки для открытия теплицы.

Установка

Для того, чтобы теплица уверенно стояла на месте, необходимо установить ее на деревянный каркас. Для этого нужно из досок вырезать бруски длиной 2 м и 1.16 м (по 2 шт), соединить их. Затем на деревянное основание устанавливается и крепится непосредственно сам парник. Теперь можно перенести его на любой участок и приступать к выращиванию растений.

Парник «бабочка»: преимущества и недостатки

Данная конструкция обладает большим количеством преимуществ:

• Позволяет рационально использовать площадь.
• Работать с посадками очень удобно.
• Возможно осуществлять вентиляцию.
• Удобное открытие благодаря амортизаторам.
• Высокая прочность конструкции.
• Легкая сборка.
• Небольшие затраты на изготовление.
• Долгий срок эксплуатации.
• Простота в уходе.

К недостаткам парника «бабочка» относят:

• некачественную заводскую обработку отверстия;
• плохое покрытие краской каркаса;
• слабые петли.

Знаете ли вы? Впервые парники стали использовать в Древнем Риме. Тогда они выглядели как специальные колпаки, позволяющие защитить выращиваемые культуры от внешних погодных воздействий.

Была ли эта статья полезна?

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

14 раз уже
помогла

agronomu.com

Сборка теплицы «Бабочка» из поликарбоната – чертежи и видео инструкция

Готовый к сборке парник «Бабочка» из поликарбоната легко собирается и разбирается своими силами, что подтверждают отзывы дачников. Его можно установить на предварительно подготовленный фундамент или непосредственно на поверхность грунта. Эффективность применения конструкции зависит от правильного выбора габаритов и места расположения на участке. Используя схемы и инструкции для фабричного комплекта, вы сможете быстро произвести сборку теплицы или изготовить аналогичную из подручных материалов.

«Бабочка» на огороде

Как работает парник «Бабочка»

Особенностью невысокой конструкции является отсутствие необходимости заходить внутрь. Стены парника представляют собой подъемные боковые скаты (крылья). Открывая их, садовод может выполнять проветривание и необходимые агротехнические процедуры. Сборка теплицы своими руками начинается с изучения чертежей и фото, демонстрирующих шаги монтажа каркаса.

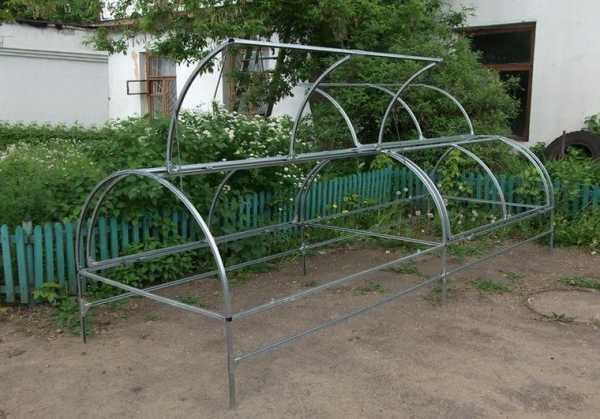

Каркас парника

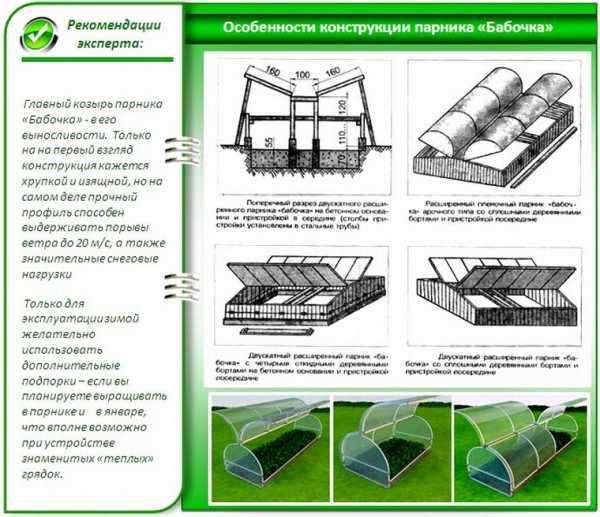

Чертежи и схемы

Заводские модели парника серии «бабочка» выпускают двух видов:

• арочные (полукруглое сечение),
• трапециевидные (треугольник на прямоугольном основании).

Схема сборки у моделей будет отличаться. Чертеж с размерами дает представление о том, как выглядит в собранном виде каркас. Поликарбонат для покрытия может поставляться производителем целым листом, который необходимо разрезать своим руками в соответствии с представленным планом раскроя.

Боковые скаты, в зависимости от модели, крепят на дверных петлях или при помощи специальных поворотных механизмов. Они могут располагаться практически на одной оси или на параллельных. Дополнительная горизонтальная плоскость между крыльями позволяет увеличить угол раскрытия последних. Чтобы крылья оставались в заданном положении, в промышленной теплице «Бабочка» предусмотрены фиксаторы (системы автопроветривания).

Стенки в торцах устанавливают стационарно, они являются дополнительным несущими конструкциями. Для надежной фиксации теплицы на участке предусмотрены грунтозацепы, монтируемые по углам каждой секции. Обратите внимание, что чертеж парника «Бабочка» может включать установку форточек для быстрого проветривания. Дополнительно некоторые модели могут оснащаться роллетами для искусственного затенения посадок.

Преимущества и недостатки конструкции

Положительные стороны:

• Большинство моделей рассчитаны на небольшую площадь. Компактные размеры парника «Бабочка» из поликарбоната: ширина в среднем составляет до 1,5 метров, а высота до 1 метра.
• Возможность наращивания длины. Можно увеличивать секциями по 2 метра.
• Конструкция способна выдерживать большие слои снега (до 10 сантиметров).
• Поликарбонатное покрытие создает парниковый эффект, рассеивает прямые лучи солнца и защищает растения от ветра, града и дождя.
• Рациональное использование внутреннего пространства. Отсутствие внутренних дорожек обеспечивает полное использование участка.
• Возможность демонтажа на зимний период.
• Не затеняет грядки вокруг.
• Может быть использован поликарбонат различной толщины.
• Долгий срок службы и простой ремонт.
• Низкая стоимость.
• Увеличивает длительность сезона. Высаживать рассаду можно на две недели раньше, а срок сбора урожая продлевается на один месяц.

Слой снега на поликарбонате

Отрицательные стороны:

• Ограниченная ширина и высота теплицы. Большие габариты навсегда удобны в эксплуатации, поскольку доступ к растениям возможен только с внешней стороны.
• Требует надежного крепления. Если не зафиксировать парник, при сильных порывах ветра и открытых крыльях, «Бабочку» может снести в сторону.
• Обязательная герметизация стыков поликарбоната. Для этого используют силиконовый герметик, который необходимо приобретать дополнительно.
• Металлический каркас требует регулярного обновления лакокрасочного покрытия.

Самостоятельный монтаж теплицы на участке

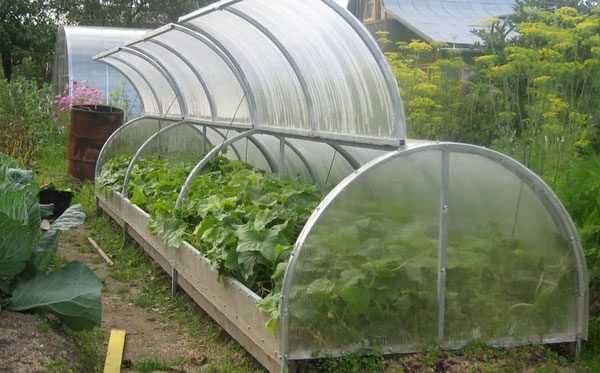

На практике парник типа «Бабочка» позволяет выращивать рассаду, зелень и однолетние овощные культуры в течение всего сезона. Чтобы получить максимальный урожай, необходимо правильно выбрать и подготовить место на участке. В этом поможет инструкция с описанием, как сделать фундамент своими руками, смонтировать каркас и обшить его поликарбонатом подходящей толщины.

Расположение на участке

Выбор места для парника «Бабочка»

Участок для установки выбирают исходя из следующих критериев:

1. Хорошая освещенность. Чтобы в теплицу попадало как можно больше прямого солнечного света на протяжении дня, ее рекомендуют ориентировать по длине с севера на юг.
2. Сбалансированная устойчивость конструкции. Для установки «Бабочки» выбирают ровное место без резких перепадов по длине или ширине.
3. Защищенность от размыва грунта и затопления. На месте монтажа искусственно добавляют слой почвы или устанавливают фундамент, чтобы избежать скопления осадков.
4. Экономичность. Если в парнике предполагается установка систем освещения, обогрева или автоматического полива, его располагают вблизи дома или источников питания.
5. Удобство эксплуатации. Необходимо обеспечить возможность всестороннего подхода, а потому парник не ставят вплотную к изгороди или постройкам.

Установка в грунт без фундамента

Как сделать фундамент своими руками

Прочная основа для установки теплицы позволяет добиться более ровной температуры внутри, защищает грунт от насекомых и сорной травы, но главное – обеспечивает более надежное крепление каркаса. Наиболее рациональным фундаментом для парника «Бабочка» является деревянный из бруса, но можно залить и бетонный. Это не потребует больших затрат времени на строительство и дешевле других вариантов.

Рама фундамента из дерева

Как сделать фундамент из дерева:

1. Брус обрабатывают средствами защиты от гниения, грибковых заболеваний и насекомых.
2. Выполняют нарезку соответственно длине и ширине парника.
3. Собирают раму, точно проверяя прямые углы и сверяя диагонали.
4. Конструкцию выкладывают на участке, выставляя по уровню. При необходимости досыпают грунт.
5. По углам внутри фундамента забивают в землю арматуру (колья), что позволяет зафиксировать раму в нужном положении.
6. По периметру засыпают песком или гравием.

Установка на фундамент

Как сделать основание из бетона:

1. По периметру участка под парник формы «Бабочка» выкапывают котлован глубиной до 50 сантиметров и шириной до 30 сантиметров.
2. На дно засыпают слой гравия или песка, толщиной до 10 сантиметров.
3. По бокам котлована устанавливают опалубку (деревянные доски).
4. Котлован заливают бетоном (цементом). Для армирования во время заливки добавляют различный металлолом.

Сборка каркаса и крепление поликарбоната

Для сборки парника своими руками потребуется стандартный ручной инструмент (отвертка, шуруповерт, уровень, рулетка, строительный нож). По возможности привлекают к сборке помощника. Необходимые крепежные материалы есть в комплекте с теплицей. При монтаже используют три типа соединителей (т-образные, крестообразные и угловые), а также болты и гайки различных размеров. В начале работы проверяют по схеме наличие полной комплектации.

Фото последовательности сборки парника

Последовательный мастер класс сборки парника «Бабочка» арочной формы:

1. Скрепляют боковые дуги слева и справа с перемычками основания (при установке на деревянный фундамент сборку начинают с крепления основания к брусу).
2. Монтируют верхние перемычки.
3. На верхнюю перемычку крепят дуги дверей (крыльев).
4. Устанавливают основания дверей.
5. Монтируют механизм проветривания к дугам дверей и боковым дугам.
6. В случае установки парника без фундамента выполняют крепление грунтозацепов.
7. Вырезают и крепят к боковым стенкам поликарбонат.
8. Листы поликарбоната укладывают и крепят при помощи шуруповерта к боковым скатам и бортам.
9. Покрытие разрезают строительным ножом по периметру крыльев, а также по контуру дверных петель.
10. Монтируют ручки на двери;
11. На фундамент парник крепят при помощи анкерных болтов.

Т-образное крепление

Как построить теплицу «Бабочка» своими руками

Изучив чертежи и видео о том, как собрать заводской парник, вы можете разработать собственный аналог конструкции из подручных средств.

Варианты самодельного парника

Сделать своими руками арочную модель достаточно тяжело, а потому лучше остановить внимание на трапециевидной. В этом случае для изготовления каркаса подойдут следующие материалы:

• ПВХ трубы. Конструкция из них получается достаточно легкой, что требует дополнительного укрепления на грунте.
• Металлический профиль. Нуждается в регулярной покраске.
• Деревянные доски и тонкий брус. Древесина восприимчива к грибковым заболеваниям и вредителям, а потому такой парник потребуется регулярно обрабатывать средствами защиты.
• Кирпичи или пеноблоки. Такая теплица устанавливается стационарно.

Теплица из бруса и пленки типа «бабочки»

В качестве укрывного светопрозрачного материала для самодельной «бабочки» можно использовать:

• Пленку. Отличается слабыми теплоизоляционными свойствами, сильно восприимчива к механическим повреждениям. Достоинством является низкая стоимость и простота замены.
• Стекло. Материал подходит для растений, требующих интенсивного освещения (бахчевые культуры, томаты).
• Сотовый поликарбонат. Его выбирают в зависимости от назначения теплицы. Так, для раннего выращивания рассады потребуется толщина 16 миллиметров.

Дачный огуречник

Мастер-класс по сборке «бабочки» из оконных рам

Одним из наиболее популярных подручных средств являются старые оконные рамы. Такая конструкция будет значительно тяжелее, чем теплица по типу «Бабочки» из поликарбоната.

Последовательность изготовления:

Используя габариты и количество имеющихся оконных рам, рассчитывают площадь теплицы. Например, у вас есть 4 рамы размером 1 метр на 1,5 метра. Угол наклона скатов 45 градусов. Длина одной секции теплицы будет 1,5 метра, а ширина 1,42 метра.

Чертеж парника из оконных рам

Согласно полученным расчетам на выбранном участке выполняют фундамент.

1. На основании крепят бортики, высота которых зависит от типа выращиваемых растений (от 20 до 40 сантиметров).
2. Из выбранных материалов для каркаса изготавливают общую раму и монтируют на бортики.
3. При помощи дверных петель крепят оконные рамы.
4. Выполняют остекление.

Видео: монтаж заводского парника «Бабочка»

Видео: Матер-класс по сборке

Промышленные комплекты теплиц могут иметь погрешности в изготовлении. В ряде случаев также имеет место низкое качество комплектующих или их недостаток. А потому, изучая видео сборки заводской конструкции, необходимо учитывать опыт мастеров и знание технических нюансов. Собирая дачный конструктор своими руками, можете столкнуться со следующими проблемами:

• Недостаточный диаметр крепежных отверстий. Решить эту проблему можно, предварительно рассверлив все отверстия.
• Дверные петли имеют тугой ход и требует смазки (иногда петли лучше заменить, поскольку в заводских конструкциях они часто отличаются недостаточной прочностью для активной эксплуатации).
• Слой краски на металлическом каркасе при сборке может разрушиться, а потому перед установкой поликарбоната необходимо дополнительно покрасить места соединения.

Видео: Сварка парника своими руками

Видео: секреты хорошего урожая

Видео: Советы по выращиванию огурцов в парнике

Для получения более качественного результата при эксплуатации теплицы «Бабочка» опытные садоводы прибегают к следующим мерам:

• Перед установкой выполняют дополнительную гидроизоляцию грунта и фундамента.
• После монтажа поликарбоната проводят герметизацию поликарбоната не только на стыках, но и на торцах подвижных частей. Для этого используют специальную гермоленту.
• При выращивании нескольких видов растений разделяют зоны при помощи пленки.
• Раскрывают тепличку только в дневное время.
• Посадки овощные культуры нуждаются в обязательной подвязке на шпалеру. Ветви не должны лежать на земле, где очень плохая аэрация.
• В самодельных теплицах по типу «Бабочки» для улучшения аэрации предусматривают откидные бортики.

Герметизация торцов поликарбоната

Чтобы увеличить срок службы конструкции, рекомендуют на зимнее время разбирать ее и убирать в укрытие. Также необходима регулярная санитарная обработка перед и после периода эксплуатации. У большинства садоводов сборка готового парника «Бабочка» своими руками не вызывает сложности, но, если у вас недостаточно опыта в работе с инструментами или нет таковых, вы можете обратиться к специалисту, который проведет монтаж и даст рекомендации по выбору места и эксплуатации.

101dizain.ru

Парник бабочка — как построить своими руками из поликарбоната

За последние годы среди садоводов и огородников стало популярно и востребовано разведение на приусадебном участке различных культур в парниках и теплицах.

Благодаря такому методу выращивания, можно создать комфортные условия растениям и получить богатый и здоровый урожай в любое время года.

Зачастую отдается предпочтение парникам, так как такая конструкция значительно компактней и мобильней, подходит для больших и маленьких участков, бывает переносная и стационарная, а так же с подогревом и без.

В чем особенности данной формы?

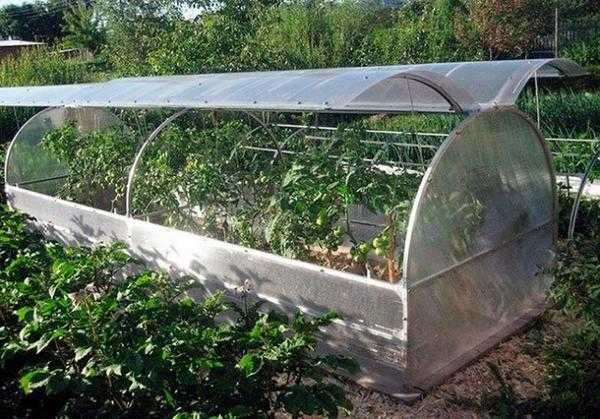

Современные дачники по достоинству оценили надежный и практичный парник-бабочку.

Данный парник в раскрытом виде представляет собой огромную бабочку, распустившую крылья, в закрытом же виде напоминает кокон, который поддерживает необходимую температуру и микроклимат.

Эта конструкция может иметь разные размеры и конфигурацию. Для каркаса выбирают пластиковые или же металлопластиковые профиля.

А для покрытия, как правило, используют поликарбонат, в редких случаях – полиэтилен. Рамы парника могут быть как сплошные, так и состоящие из нескольких секций.

К основным особенностям относятся удобство и рациональное использование площади. Такая конструкция позволяет через открывающие рамы иметь свободный доступ к растениям, что в свою очередь дает возможность задействовать всю площадь.

Помимо этого, парник отличается особой прочностью и может выдерживать значительные порыва ветра и сильные снегопады. Он обладает отличной вентиляцией, благодаря специальным форточкам, процесс открывания контролируется амортизаторами, что значительно продлевает срок службы «бабочки».

Также он хорошо удерживает тепло, очень прост в сборке и обслуживании, имеет длительный срок эксплуатации.

Парник-бабочку можно легко переносить с места на место, он легко собирается и разбирается, если не расположен на фундаменте. Прост в эксплуатации, походит для выращивания рассады, бахчевых культур, а также цветов и многих овощей в течение всего года.

Выбор места под строительство

Правильно выбранное место для парника обеспечит хорошую урожайность и сохранит конструкцию.

Самое главное, что необходимо помнить — парник должен быть расположен на ровном и хорошо освещенном участке, поскольку недостаток света плохо сказывается на росте растений.

Идеальным считается расположение конструкции с севера на юг. Ни в коем случае не выбирать низменные места, с большим скоплением талых и грунтовых вод, из-за этого урожай может замокнуть и сгнить. Также нельзя размещать в ветряных местах.

Подготовка инструментов и материалов

Парник- бабочка достаточно простое сооружение, которое можно, если следовать определенным правилам и иметь необходимые инструменты и материалы, сделать своими руками.

Для изготовления каркаса можно использовать как металл, так и дерево.

Если выбор сделан в пользу дерева, то лучше всего чтобы оно было защищено от влаги и разрушений, наиболее подходящий вариант – сосна. Идеальным выбором станут металлические трубы, небольшого диаметра.

Для обшивки каркаса, самым подходящим материалом является поликарбонат, покрытый специальным солнцезащитным слоем.

Если делать металлический каркас, понадобиться сварочный аппарат, из инструментов также необходимы: молоток, дрель, циркулярная пила и некоторые другие.

Конструкция из поликарбоната

Создание парника бабочки из поликарбоната следует начинать с разработки проекта и чертежа.

Чертеж -обязательный шаг на пути к успеху

Для того чтобы соорудить данную конструкцию, в первую очередь необходимо произвести расчет материалов и цен, при этом учитывая размеры парника, а также используемые материалы.

На фото чертеж парника бабочка 4м и 2м, для обшивки поликарбонатом

Для большинства случаев подойдут стандартные размеры, а при выращивании более крупных растений или же растений на шпалерах, размеры можно увеличить. Наиболее распространенная высота 1- 1,5 м.

Чертежи парника – бабочки из поликарбоната разнообразны, их изготавливают в зависимости от параметров конструкции и ее будущего использования. Кроме этого, нужно учитывать размер самого материала и его толщину.

При планировании парника, который будет использоваться короткое время, следует изготовить простой чертеж, где подразумевался бы быстрый демонтаж.

Помимо формы и размера конструкции, нужно указывать и количество материала для работы. Также при необходимости нужно продумать систему отопления и освещения, и составить их проект.

Пошаговая инструкция

После того как составлен чертеж, выбрано место и материал, можно приступать к устройству парника:

1. В первую очередь подготавливают участок, расчищая его от всевозможного мусора и снимая верхний слой грунта.
2. Для более надежной и долговечной конструкции необходимо сооружение фундамента. Для чего предварительно роют траншею, укладывают слой гидроизоляции, армируют углы и заливают жидким растром цемента с песком. Идеальным вариантом является прямоугольная конструкция 3х6м.
3. Гидроизоляция выступающей части фундамента. Далее выкладывают невысокий цоколь из кирпича. Для этого лучше всего подходит красный кирпич.
4. Следующий этап – установка каркаса. Если он выполняется из металла, то используют, либо сварку, либо соединяют при помощи болтов. Также он может иметь любую форму. Каркас фиксируют на основание цоколя. Зависимо от материала, если это дерево, то его обрабатывают антисептиками и покрывают лаками, а если каркас металлический – наносят защитное антикоррозийное средство. Нужно не забывать, что каркас должен иметь центральную балку, на которую закрепляют петли, а на них уже надевают «крылья бабочки».
5. Потом занимаются раскроем поликарбоната, для этого можно использовать циркулярную пилу. Очередной шаг — крепеж к каркасу поликарбоната, это делают при помощи саморезов, термошайб и креплений с уплотнителями. Торцы соединяют, используя специальные профили. Все стыки тщательно обрабатывают силиконовым герметиком.
6. На боках монтируют специальные опоры, которые удерживают поднятые сегменты кровли.

Каркас парника

Обшивка поликарбонатом

Безусловно, парник-бабочка, сделанный своими руками, наиболее выгодный и экономичный вариант, он идеально подойдет для дачного участка, а также позволит почувствовать себя настоящим мастером.

Правила эффективного использования парника

В теплые дни парник оставляют открытым, но с наступлением холодов для того чтобы сберечь посаженые растения и сохранить тепло его необходимо закрыть.

Благодаря этому внутри конструкции сохраняется парниковый эффект, который позволяет осенью продлить срок плодоношения многим культурам, а весной начать высадку на несколько недель раньше.

При разведении нескольких видов культур, рекомендуют вдоль конструкции сделать разделение при помощи полиэтиленовой пленки.

Поливая парник, можно использовать обычную лейку или же применить более удобный способ – капельный полив. Если же конструкция в зимний период была не использована, то она нуждается в уходе.

Для этого нужно ее очистить от пыли и грязи, если имеются какие — либо повреждения их полагается отремонтировать и привести в порядок. Обязательно полагается поработать с почвой, так как там может скопиться большое количество бактерий и грибков, в этом случае проводят обеззараживание грунта.

Консервация на зиму из выращенных в парнике овощей

Если в парнике созданы хорошие условия, то можно вырастить не только рассаду, а и огурцы, помидоры, сладкий перец, различные сорта капусты и т. д.

Такие овощи рекомендуют употреблять, как в свежем виде, так и консервировать. Большим спросом пользуются круглый год соленные и маринованные огурчики, консервированные помидоры и баклажаны, зелень. Планируя выращивать овощи для консервации в парнике, следует выбирать специальные сорта, которые подходят именно для засолки и консервации.

На сегодня существует множество разнообразных рецептов солений, с которыми можно ознакомиться на разных сайтах. Консервированные овощи, выращенные своими руками, станут отличным дополнением вашего стола зимой и придутся по вкусу многим.

Вышесказанная информация дает понять, что соорудить парник-бабочку своими руками совсем несложно, для этого всего лишь необходимо иметь некоторые навыки и следовать упомянутым инструкциям.

В результате вы получаете идеальную конструкцию, которая обеспечивает благоприятный микроклимат для выращивания овощей и многих других растений. А они в свою очередь будут радовать вас и ваших близких круглый год.

1decor.org
