Пеноплекс для пола под стяжку: виды, толщина, укладка, схемы

В последние годы всё чаще приходится задумываться о сохранении тепла и экономии топлива. Один из вариантов утепления — уложить Пеноплекс для пола под стяжку. Это марка ЭППС — одного из самых эффективных теплоизоляционных материалов.

Содержание статьи

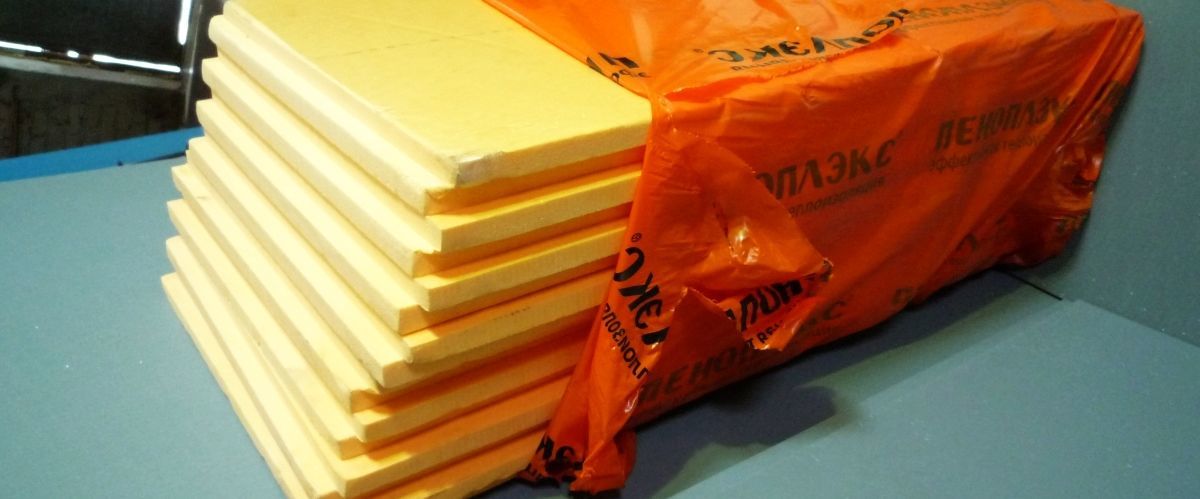

Что такое Пеноплекс, виды, область применения

Пеноплекс — под этой маркой еще в 1998 году в Ленинградской области стали выпускать экструзионные пенополистирольные плиты — ЭППС. Чуть позже появились заводы в Перми и Новосибирске, потом в Таганроге, два завода в Казахстане, в Тульской области. Так что география мест производства широкая.

Экструзионный пенополистирол марки Пеноплекс легко отличить по ярко-оранжевому цветуПлиты для утепления Пеноплекс имеют оранжевый цвет

Марки для частного строительства

В настоящее время выпускается два типа плит Пеноплекс — для частного и профессионального строительства. Для частного есть три вида: Комфорт, Фундамент и Стена. Названия отражают область применения материалов. Отличаются они плотностью и прочностью на сжатие.

Пеноплекс комфорт и фундамент в чем отличие - в плотности, плотности Для стен применяют Пеноплекс Комфорт и фундамент. Чем они отличаются? Прочностью и плотностью

Остальные характеристики одинаковы — производятся они из одного и того же сырья, на  том же оборудовании. Но назначение у них разное: Комфорт — звуко-теплоизоляционные, Фундамент и Стена больше направлены именно на теплоизоляцию. Хотя по данным производителя, индексы гашения шума у них одинаковые. Просто в категории Комфорт больший выбор толщины плит: 20 мм, 30 мм, 40 мм, 50 мм и 100 мм. В остальных есть только две толщины — 50 мм и 100 мм.

Какой Пеноплекс для пола под стяжку можно класть из этой линейки? Пеноплекс Фундамент. Он подходит по всем критериям. Рекомендован при устройстве полов по грунту и по бетонной плите, над вентилируемым подпольем, на лоджии или балконе. Не радует только толщина — всего два варианта — 50 мм и 100 мм. Это неудобно, так как необходимая/желаемая толщина часто отличается. Это и ограничивает применение этого типа материала в стяжке.

Для профессионалов

Линейка для профессионалов — Основа, Фасад, Кровля, Уклон, ГЕО и 45. Есть еще блоки и фасонные изделия. Блоки применяются в дородном строительстве и частники пока их не приспособили. Фасонные изделия — вещь полезная для утепления колодцев и решения других подобных задач.

Из всех перечисленных, для стяжки пола рекомендуют использовать ГЕО и Уклон. Разница между ними в форме: ГЕО имеет стандартный вид плит, Уклон — плиты с продольным перепадом высоты. Они пригодятся, если необходимо создать уклон пола. Плотность и прочность у них выше, чем у материалов предыдущей категории.

Виды Пеноплекса из профессиональной линейки, которые можно укладывать на пол под бетонную стяжкуХарактеристики PENOPLEX, которые можно класть под стяжку

Пеноплекс ГЕО удобно использовать под стяжку еще потому, что есть плиты этой категории разной толщины — 40 мм, 50 мм, 60 мм, 80 мм и 100 мм. Легко набирается нужная толщина.

Иногда думают использовать Пеноплекс 45 для пола под стяжку, но эта прочность явно чрезмерна. Этот вид материала используют при дорожном строительстве. В любом доме даже близко такой нагрузки не будет. Так что этот тип ЭППС не стоит использовать.

Толщина Пеноплекса под стяжку

Часто возникает вопрос не только по плотности или марке Пеноплекса под стяжку, но и по толщине. Чтобы сказать точно, надо проводить теплотехнические расчеты. Ведь толщина утеплителя зависит от теплопотерь, которые идут через пол. Если это пол по грунту — одно дело, если стяжка по бетонной плите в многоэтажке — совсем другое, даже если они находятся в одной климатической зоне.

А еще толщина Пеноплекса зависит от того, где вы собираетесь делать стяжку и как будете ее использовать. В случае укладки теплого пола, слой делают по максимуму — меньше будут потери тепла, меньше расходы на отопление.

Толщина Пеноплекса для пола под стяжку на первом этаже или на бетонную подготовкуКакой толщины Пеноплекс надо класть под стяжку — таблица рекомендаций для первого этажа и неотапливаемых помещений снизу

Тем не менее, расчеты делают очень редко, обычно применяют принцип «как у всех». Приводим средние значения толщины Пеноплекса под стяжку пола:

  • Стяжка по бетонному полу при отапливаемом помещении снизу — 20-40 мм. Если хотите добиться и звукоизоляционного эффекта, лучше стелить 50 мм толщины.
  • На бетонную подготовку (на грунте) и плиту с неотапливаемым помещением снизу — от 100 мм и больше — зависит от региона. В таблице приведены рекомендации производителя по толщине Пеноплекса для первых этажей или выше, но с неотапливаемым помещением снизу.

Если планируете делать теплый пол (водяной или электрический), то к толщине добавьте еще 10-20 мм.

Утепление пола под стяжку

Любая стяжка (бетонная, из ЦПС, наливные составы) поверх Пеноплекса делается одинаково. Наличие армирования тоже на технологию укладки плит не влияет. Начнем с того, что плиты имеют сформированные выступы, то есть соединение замковое. Этим исключается появление сквозных мостиков холода.

Режется, как и любой ЭППС, ножовкой с мелким зубом (по пластику или металлу). Более серьезный инструмент не требуется. Поправить срез или чуть подровнять/подрезать можно острым ножом (обычным или строительным). Правила укладки на пол очень просты:

Крепить ли пенополистирол к основанию? Зачем? Нагруженный стяжкой и всем, что на ней находится — он никуда не денется. Если вам такой способ укладки кажется очень ненадежным (но так рекомендует производитель), можете крепить. Первый слой — дюбель-гвоздями с большой пластиковой шляпкой. Второй обычно не крепят, но можете посадить на клей (ПВА, например). Можно и первый закрепить клеем или какой-то мастикой, но надо будет ждать пока клеевой состав высохнет.

Стяжка по Пеноплексу: технология

Рассмотрим самый простой случай — Пеноплекс для пола под стяжку на бетонное основание. Это может быть бетонная подготовка в конструкции пола по грунту, либо бетонное перекрытие в многоэтажке или частном доме. Порядок действий такой:

Выравнивать основание можно и песком, но так ли у вас много неровностейВыравнивать основание можно и песком, но так ли у вас много неровностей

Собственно, вся технология. Все ясно. Могут возникнуть только вопросы по минимальной толщине стяжки на Пеноплекс. Производитель рекомендует не меньше 40 мм. При укладке пола во влажных помещениях, плиту желательно покрыть гидроизоляцией. Тип гидроизоляционного материала выбирайте сами.  В остальном технология та же.

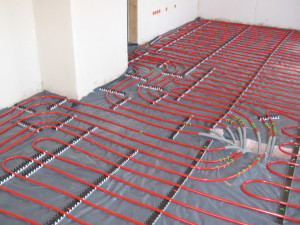

Укладка теплого пола на Пеноплекс

Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).

Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм. Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм. В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.

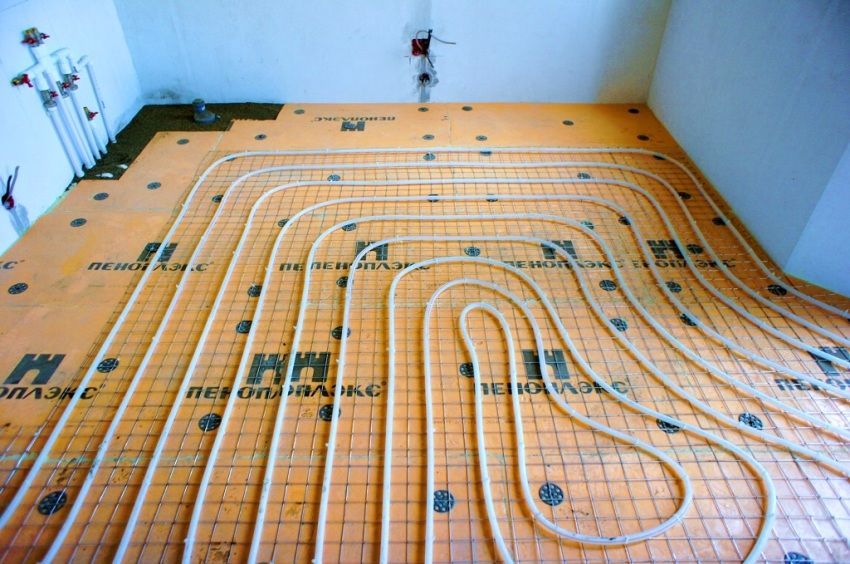

Пеноплекс под теплый водяной пол: как применятьМожно применять Пеноплекс под теплый водяной пол без проблем

Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:

  • Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
  • Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
  • Специальные гарпунные скобы.
  • Специальные шины, но они дорогие.
  • Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.

После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.

Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.

Сухая стяжка на Пеноплексе

Цементно-песчаная или бетонная стяжка, конечно, хороша. И она — лучший выход, если хотите сделать теплый пол от отопления. Но масса материалов исчисляется тоннами. Поднять это на хоть какой-то этаж — уже проблема. А еще ждать пока бетон наберет прочности надо минимум 28 дней. Быстрее и легче сделать сухую стяжку. Не в том смысле, что из раствора, который называют сухим. А с использованием листового материала — фанеры, ОСБ, ГКЛ. Такое основание пойдет под любое финишное покрытие. Даже под плитку, но с определенными оговорками — клей нужен для сложных нестабильных оснований.

Пеноплекс для пола под стяжку из листового материала - без бетона или раствораМожно сделать ровный пол и без бетона и раствора: уложить Пеноплекс для пола под стяжку из ГКЛ, фанеры или других листовых материалов

Как сделать сухую стяжку пола на Пеноплексе? Просто:

  • Выравниваем основание.
  • При необходимости укладываем или наносим гидроизоляцию.
  • Выкладываем плиты Пеноплекса, желательно в два слоя с перевязкой швов.
  • Укладываем один слой листового материала. Снова-таки, сдвигаем швы.
  • Второй слой листового материала — тоже вразбежку.
  • Крепим насквозь подходящим крепежом. Тут зависит от материала, который уложили на утеплитель.
  • Дальше по технологии укладки напольного покрытия.

Толщина ГКЛ для укладки на Пеноплекс на пол — 20 мм, фанеру лучше брать 10-12 мм, ОСБ — можно поменьше. Можно еще и ГВЛ класть на Пеноплекс. Плиты лежат ровно, без перепадов, так что основание для этого материала подходящее. А он лишен недостатков ГКЛ и ОСБ, а по стоимости примерно как они.

Утеплитель для теплого пола водяного ПЕНОПЛЭКС

Теплоизоляция системы теплого пола (пола с дополнительным обогревом)

Теплый пол

До недавнего времени системы теплых полов служили только в качестве дополнительного обогрева, например, чтобы не холодно было ступать босиком на пол в ванной комнате. Сейчас получают распространение системы теплоснабжения всего дома на основе обогрева полов, без радиаторов отопления.

Классическое устройство теплого пола для дополнительного обогрева бывает двух видов: электрическое и жидкостное. Устройство электрического теплого пола выполняется кабельным или в виде нагревательных матов с кабелем на сетке. В классической жидкостной системе обогрев осуществляется через трубы с циркулирующим теплоносителем: как правило, водой или этиленгликолем. Трубы разогреваются от системы отопления дома (автономного или централизованного).

В последние годы появились иные устройства теплого пола в доме: электро-водяные (где теплоноситель в трубах разогревается с помощью электрического кабеля) и модернизированные электрические: пленочные, стержневые, на основе аморфной металлической ленты и т.д.

Необходимость теплоизоляции

Производители систем «водяных теплых полов» рекомендуют их теплоизолировать, чтобы предотвратить передачу тепловой энергии в нежелательных направлениях, иными словами, чтобы не обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель для теплого пола ПЕНОПЛЭКС®, вы сможете избежать напрасных теплопотерь и расходов электроэнергии. При этом в большинстве случаев дополнительная гидроизоляция теплоизоляции не требуется, поскольку ПЕНОПЛЭКС® обладает практически нулевым водопоглощением.

Преимущества теплоизоляции ПЕНОПЛЭКС® в качестве утеплителя под теплый пол
  • Отличные теплозащитные свойства. Расчетный коэффициент теплопроводности экструзионного пенополистирола составляет 0,034 Вт/м-К что в десятки раз ниже, чем у традиционных стройматериалов.
  • Стабильность теплотехнических характеристик. Благодаря мелкоячеистой структуре ПЕНОПЛЭКС® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.
  • Биостойкость. Экструзионный пенополистирол не представляет интерес для грибка, плесени и прочих вредных для здоровья микроорганизмов. Абсолютная биостойкость ПЕНОПЛЭКС® доказана микологическими испытаниями, согласно которым он никогда не станет для этих непрошеных гостей ни источником питания, ни благоприятной средой для проживания.
  • Безопасность. Материал изготовляется только из первичного сырья — высококачественного полистирола — без применения отходов переработки пластмасс, которые могут ухудшать технические характеристики материала и снижать его безопасность. ПЕНОПЛЭКС® не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.
  • Прочность на сжатие (не менее 0,15 МПа). ПЕНОПЛЭКС® выдерживает серьезные нагрузки, к тому же не крошится и не осыпается как в процессе монтажа, так и в течение всего срока эксплуатации.
  • Долговечность. В ходе испытаний в НИИ Строительной физики образцы ПЕНОПЛЭКС® прошли через 90 циклов замораживания-оттаивания. Один «условно годичный» цикл состоял из двукратного охлаждения до – 40°С, чередовавшегося с нагревом до +40°С и последующей выдержкой в воде. В результате образцы сохранили все свои теплотехнические характеристики. С учетом коэффициента запаса был научно определен уровень долговечности — 50 лет эксплуатации при температурно-влажностных воздействиях в диапазоне ±40°С.

Последовательность монтажа системы теплого пола с применением теплоизоляции ПЕНОПЛЭКС


Теплый пол
  1. Верхнее покрытие пола (плитка)
  2. Стяжка с нагревательными элементами
  3. Полиэтилен
  4. ПЕНОПЛЭКС®
  5. Выравнивающая стяжка
  6. Перекрытие из сборного железобетона
Схема 1. Строительный «пирог» пола с обогревом
  • Схема 4

    Выравнивание поверхности, на которой обустраивается «пирог» пола (поз. 6 на схеме 1). Это делается с помощью цементно-песчаной стяжки (поз. 5 на схеме 1) или строительных смесей на основе цемента. Необходимо устранить локальные неровности размером более 5 мм.

  • Укладка теплоизоляции ПЕНОПЛЭКС® (поз. 4 на схеме 1). Плиты могут быть смонтированы как в один слой, так и в несколько.

  • Устройство защиты от утечек цементного «молочка» при застывании стяжки, которая заливается на следующей стадии. С этой целью кладется пленка из прочного полиэтилена (поз. 3 на схеме 1), либо стыки проклеиваются скотчем.

  • Монтаж теплого пола. Система в виде нагревательных матов укладывается на полиэтиленовую пленку. Устройство обогрева пола в виде кабелей и труб (жидкостной теплый пол), как правило, крепится на арматурную сетку, на которую заливается стяжка (см. ниже).

  • Заливка стяжки с нагревательными элементами (поз. 2 на схеме 1). Как правило, цементно-песчаной. Она служит для распределения точечных нагрузок. Минимальная толщина стяжки — 40 мм. Между ЦПС и стеной необходим зазор 10-20 мм, обеспечивающий звукоизоляцию и возможность температурного расширения. Зазор заполняется вспененным полиэтиленом.

  • На стяжку укладывается финишный слой пола (поз. 1 на схеме 1) — плитка, ламинат и т.д.

С высококачественной теплоизоляцией ПЕНОПЛЭКС® из экструзионного пенополистирола система дополнительного обогрева пола будет работать наиболее эффективно, без лишних затрат тепловой или электрической энергии.

Минимальный слой стяжки на пеноплекс для теплого пола

Методика утепления основания под теплые полы

Чтобы положить пеноплекс под теплый пол, потребуется пройти ряд этапов:

  1. Бетонная основа предварительно очищается, обеспыливается и грунтуется. На стенках размечают нулевой уровень напольного покрытия. При необходимости, поверхность пола дополнительно выравнивается цементной стяжкой. Если же поверхность идеально ровная, то можно начинать утепление бетонного пола пеноплексом без стяжки.
  2. Плиты пеноплекса, смазанные клеем, укладывают на подготовленную поверхность и прижимают. После этого горизонтальность плиты, и смежных с ней плит, проверяют уровнем. Укладка выполняется вразбежку, швы отстоят друг от друга на половину ширины плиты утеплителя.
  3. Защиту от влаги обеспечивают слоем пленки, стыки которой герметизируют скотчем. Края гидроизоляции заводят на стены, где прикрепляют демпферную ленту.
  4. Поверх пленки размещают оборудование для теплого пола, после чего заливают стяжку до линии разметки. Как только черновой пол высохнет, можно браться за укладку чистового покрытия.

Стяжка для электрического и инфракрасного пола

Она нужна только в одном случае: если пол имеет серьезные дефекты и есть необходимость выровнять поверхность перед тем, как проводить кабель.

Большинство производителей указывают на упаковках смесей информацию о том, какая толщина стяжки на теплом поле должна быть. В идеале толщина слоя не должна быть меньше 3 см. Но если используются современные самовыравнивающиеся смеси, то толщину можно уменьшить на сантиметр.

Стяжка для электрического теплого пола

Слой раствора над полом — не менее 4 см, хотя может меняться в зависимости от толщины кабеля, типа пола и разновидности раствора. Чем тоньше кабель, тем тоньше должна быть стяжка. Над теплым электрическим полом слой раствора нужно делать от 2 до 4 см.

Для инфракрасного пола нормой считается бетонная стяжка толщиной 3 см. Такой слой будет способствовать равномерному распределению тепла и быстрому нагреву практически сразу после включения. Раствор можно изготавливать из песка и цемента, можно — из готовой смеси. Если раствор для инфракрасного пола приходится делать меньше чем 3 см, то нужно добавить пластификатор для придания дополнительной прочности.

Стяжка для инфракрасного теплого пола

Толще 4 см стяжку для инфракрасного пола делать не рекомендуется: это замедлит прогрев поверхности.

Особенности материала

Преимущество этого утеплителя заключается в его небольшом весе, поэтому в совокупности с весом стяжки он не оказывает значительной нагрузки на перекрытие и не утяжеляет конструкцию. Теплопотери через полы в частном доме, как доказали специалисты, составляет не менее 10%. Это приводит к ежедневным переплатам за электроэнергию и отопление. Логичнее будет единожды сделать вложение в конструкцию теплого пола, окупаемость которого произойдет за счет снижения ежемесячного платежа за энергоноситель.

Структура утеплителя

Существует два типа оснований пола – бетонные в виде ЖБ плит и грунтованные. Утепление их при помощи «Пеноплэкса» происходит по-разному. Это необходимо учитывать, чтобы получить эффективную конструкцию теплого пола.

Подготовка пола к заливке стяжки

Специалисты сошлись в том, что укладка пеноплекса в стяжку по бетонному основанию является одним из простейших, проверенных и надежных способов утепления пола. Технология доступна даже тому, кто имеет минимальный опыт строительных и ремонтных работ.

Заливка стяжки по системе «теплый пол»

Пеноплекс не так прост – это универсальный материал, объединивший в себе несколько важных с

Пеноплекс под стяжку пола: характеристики и способы применения

Пенополистирольный утеплитель «Пеноплэкс» стоит дороже многих аналогов, но уникальные эксплуатационные свойства этого материала сделали его довольно популярным при проведении внутренних работ по утеплению перекрытий между этажами, чердаков, стен и перегородок. Универсальность этого материала позволяет применять его в стяжке при монтаже системы теплый пол. Чтобы правильно изготовить утепленную стяжку необходимо выяснить последовательность выполняемых действий. Большой плюс такого способа утепления пола заключается в том, что он актуален не только для частных домов, но и для обычных городских квартир. О том, как правильно применять пеноплекс под стяжку пола – сегодняшний материал.

Пеноплекс под стяжку пола

Пеноплекс под стяжку пола

Содержание статьи

Особенности материала

Преимущество этого утеплителя заключается в его небольшом весе, поэтому в совокупности с весом стяжки он не оказывает значительной нагрузки на перекрытие и не утяжеляет конструкцию. Теплопотери через полы в частном доме, как доказали специалисты, составляет не менее 10%. Это приводит к ежедневным переплатам за электроэнергию и отопление. Логичнее будет единожды сделать вложение в конструкцию теплого пола, окупаемость которого произойдет за счет снижения ежемесячного платежа за энергоноситель.

Структура утеплителя

Структура утеплителя

Существует два типа оснований пола – бетонные в виде ЖБ плит и грунтованные. Утепление их при помощи «Пеноплэкса» происходит по-разному. Это необходимо учитывать, чтобы получить эффективную конструкцию теплого пола.

Подготовка пола к заливке стяжки

Подготовка пола к заливке стяжки

Специалисты сошлись в том, что укладка пеноплекса в стяжку по бетонному основанию является одним из простейших, проверенных и надежных способов утепления пола. Технология доступна даже тому, кто имеет минимальный опыт строительных и ремонтных работ.

Заливка стяжки по системе «теплый пол»

Заливка стяжки по системе «теплый пол»

Пеноплекс не так прост – это универсальный материал, объединивший в себе несколько важных свойств:

  1. Материал обладает высокой прочностью при работе на изгиб и давлении контактного типа – по поверхности пеноплекса можно ходить в обуви, не оказывая на материал значительных последствий.
  2. Работа с пенплексом не вызывает дискомфорта, как, например, с минватой, когда необходимо использовать средства защиты органов дыхания, слизистых и кожных покровов. Уникальные свойства экструдированного пенополистирола, который применяется для изготовления «Пеноплэкса» заключаются в том, что материал не образует пыль, газ и летучие вещества.
  3. Еще одно свойство, которое делает этот вид утеплителя таким привлекательным – его способность не впитывать влагу, что позволяет применять его в стяжке по плите перекрытия над неотапливаемым подполом. Изоляционные свойства этого материала гарантированы производителем на протяжении 30 лет эксплуатации.
Хранится пеноплекс в герметичных плотных пакетах

Хранится пеноплекс в герметичных плотных пакетах

Характеристики материала

Начать стоит с того, что в зависимости от сферы применения выбирают материал той или плотности. Утепление конструкции пола производят при помощи пеноплекса марки 35 или 45. Также существует материал марки 31, 31С и 45С.

Характеристики пеноплекса марки 35 и 45

Характеристики пеноплекса марки 35 и 45

Утеплитель «Пеноплэкс» марки 35 относится к универсальным утеплителям и может применяться не только для полов, но и для стен с фундаментом.

Таблица 1. Отличные эксплуатационные качества марки 35

Наименование показателяЕдиницы измеренияЗначениеПояснение
ПлотностьКг/м3От 28 до 38Материал выдерживает значительную нагрузку.
Коэффициент теплопроводностиВт/м×°С0.03Это довольно низкий показатель, гарантирующий энергоэффективность конструкции пола.
Гигроскопичность%0.4При проведении испытаний в течение суток материал впитывал влагу в указанном объеме только в первые 10 часов.
ГорючестьКатегорияГ1При совмещении с бетонной стяжкой, которая не подвержена горению, такой утеплитель, и без того относящийся к высокой категории огнестойкости, является полностью пожаробезопасным.
ШумопоглощениеДб41Актуально для квартир, в многоэтажных домах
Предел прочностиМПа0.4 – 0.7Материал позволяет создавать надежное прочное основание.
Температурный диапазон применения°СОт -50 до +75Станет идеальным материалом для утепления стяжки по холодному бетонному полу.

Утеплитель «Пеноплэкс» марки 45 отличается повышенной плотностью, поэтому чаще применяется для утепления стяжки по грунтовому основанию. Этот сверхпрочный материал применяют даже в дорожном строительстве.

Применение пеноплекса в дорожном строительстве

Применение пеноплекса в дорожном строительстве

Таблица 2. Отличные эксплуатационные качества марки 45

Наименование показателяЕдиницы измеренияЗначение
ПлотностьКг/м3От 40.1 до 47
Коэффициент теплопроводностиВт/м×°С0.03
Гигроскопичность
(по испытаниям в течение суток)
%0.2
ГорючестьКатегорияГ4
(в совокупности с жаростойким покрытием не играет роли)
ШумопоглощениеДб41
Предел прочностиМПа0.4 – 0.7
Температурный диапазон применения°СОт -50 до +75
Стандартная маркировка на упаковке утеплителя «Пеноплэкс»

Стандартная маркировка на упаковке утеплителя «Пеноплэкс»

На упаковке пеноплекса можно увидеть следующие виды маркировки:

Характеристики основных разновидностей утеплителя

Характеристики основных разновидностей утеплителя

Подводя итог, можно выделить несколько разновидностей пеноплекса, которые применяют для утепления стяжки пола:

  1. «Пеноплэкс» марки 35 и 45, пригодные для крыш, полов над теплыми и холодными подвалами, в гаражах и кладовых.
  2. «Пеноплэкс Фундамент», который обладает высокой влагостойкостью, тепло и звукоизоляционными свойствами и может применяться не только для утепления фундаментов, но и стяжки по грунту.
  3. «Пеноплэкс Комфорт» распространенный тип утеплителя для внутренних работ, не боится высокой влажности. Укладывается на жесткую основу (бетонные плиты перекрытий).

Преимущества и недостатки

Утепление пола является важным этапом при обустройстве жилого пространства. Как было ранее отмечено, пол также является поверхностью, через которую осуществляется выход тепла из помещения. Поэтому чем больше внимания уделить утеплению конструкции пола, тем больше шансов минимизировать теплопотери, повысить комфорт проживания, сделать поверхность пола более теплой и приятной, а также обеспечить продолжительность эксплуатационного срока конструкции пола.

Преимущества материала

Преимущества материала

Когда требуется дополнительное утепление пола, утеплитель комбинируют вместе со стяжкой. Из преимуществ пеноплекса можно выделить следующее:

  1. Влагостойкость – структура пеноплекса не склонна поглощать влагу, которая становится причиной образования плесени и грибка, со временем разрушающих материал. Особенно это актуально при устройстве пола в частном доме над неотапливаемы подполом.
  2. Теплопотери при использовании этого материала сокращаются на 20% ,что позволяет говорить об энергоэффективности материала.
  3. Высокая прочность на сжатие позволяет исключить вероятность деформации утеплителя и стяжки.
  4. Материал экологичен и безвреден.
  5. Обладает небольшим весом.
  6. Особая обработка торцов плит, обеспечивает плотное прилегание матов.
Стяжка в квартире по бетонному основанию

Стяжка в квартире по бетонному основанию

Обратите внимание! Пеноплекс имеет существенный недостаток – неустойчивость к ультрафиолету и растворителям. Но при устройстве стяжки ему подобные воздействия не грозят. Однако важно помнить, что обработку бетонной стяжки праймером необходимо исключить.

Утепление бетонного основания в типовой городской квартире

Утепление бетонного основания в типовой городской квартире

Сравниваем с пенопластом

Вполне обоснованным будет вопрос – зачем приобретать дорогой пеноплекс, если можно купить дешевый пенопласт – выпускается он в виде матов такой же толщины и размера. Но не так все просто. Эти два утеплителя имеют существенные различия, причем пенопласт по многим пунктам уступает пенополистиролу:

  1. По прочности при одинаковой толщине и плотности опытным путем было доказано, что пеноплекс прочнее пенопласта в 4 раза, поэтому его применяют даже в дорожном строительстве.
  2. Из-за небольшой плотности и особой структуры строения пенопласт подвержен крошению.
  3. Степень водопоглощения пенопласта по сравнению с пенополистиролом выше в 10 раз. Отсюда следует, что пеноплекс можно использовать без пароизоляции.
  4. Плотность пеноплекса гораздо выше, чем у пенопласта.
  5. По теплопроводности пеноплекс не намного, но превосходит пенопласт.
  6. Горючесть пеноплекса ниже.
Пенопласт укладывают на песчаную подсыпку

Пенопласт укладывают на песчаную подсыпк

Особый способ производства экструдированного пенополистирола позволяет получать материал с закрытыми порами, поэтому этот материал однозначно лучше пенопласта.

Пенопласт в теле стяжки при заливке лестницы

Пенопласт в теле стяжки при заливке лестницы

Устройство стяжки с пеноплексом по бетонному основанию

Изготовление стяжки происходит в два этапа. На подготовительном этапе подготавливают основание под заливку, а на основном – заливают стяжку.

Подготовка основания

Основание под пеноплекс может быть в виде ЖБ плиты или деревянного покрытия. Главное, чтобы перепад высоты составлял не более 10 мм. Если перепад большой, то для выравнивания используют цементно-песчаную смесь. На деревянном основании применяют листы ГВЛ или фанеру, ЦСП.

Плиты для формирования ровного основания

Плиты для формирования ровного основания

Таблица 3. Подготовительный этап

Этап укладки пеноплекса

Разные специалисты имеют отличное мнение о способе укладки пеноплекса по бетонному основанию. Одни утверждают, что жестко фиксировать его к основанию не надо, так как плиты укладываются плотно за счет L-образной кромки на торцах, а потом придавливается весом бетонной стяжки. Другие советуют фиксировать плиты на специальный клей для утеплителей, имеющих минеральную или вспененную основу. Помимо жесткой фиксации утеплителя к основанию сверху плиты между собой дополнительно скрепляют при помощи грибовидных дюбелей.

Пирог пола с утеплителем

Пирог пола с утеплителем

L-образная кромка перекрывает мостики холода

L-образная кромка перекрывает мостики холода

Важно! Укладка пеноплекса производится со смещением швов – в разбежку. Второй ряд начинается с элемента равного половине плиты.

Экструдированный пенополистирол легко режется при помощи специальной пилки

Экструдированный пенополистирол легко режется при помощи специальной пилки

Роль демпферной ленты может играть перфорированная мембрана, заведенная на стену, однако следует учесть, что специалисты рекомендуют по периметру помещения оставлять зазор не менее 5 мм.

Перфорированная мембрана, заведенная на стену, играет роль демпферной ленты

Перфорированная мембрана, заведенная на стену, играет роль демпферной ленты

Раздвоилось мнение о необходимости герметизации швов для ликвидации мостиков холода. Одни утверждают, что L-образная кромка только фактом своего существования исключает их образование. Другие рекомендует через сутки после приклеивания матов обработать стыки монтажной пеной.

Заделка швов монтажной пеной

Заделка швов монтажной пеной

Вместо монтажной пены для заделки стыков можно использовать обычный влагостойкий скотч, который исключит проникновение встык материала стяжки.

Этап заливки стяжки

Чтобы стяжка была прочной, ее армируют сеткой с размером ячеек 10 х 10 см. При этом прутки должны быть между собой соединены.

Армированная сетка с ячейками 10х10 см

Армированная сетка с ячейками 10х10 см

Располагаться над поверхностью утеплителя сетка должна на расстоянии в 2 см, поэтому ее укладывают на специальные пластиковые стаканчики.

Проставки для сетки

Проставки для сетки

Заливка стяжки осуществляется по маякам в виде металлического профиля, зафиксированного на гипсовом растворе. После того как стяжка будет залита и немного схватится, чтобы по ней можно было ходить, профиль и гипс из ее тела извлекают, а образовавшиеся пустоты заделывают раствором.

Не знаете, как устанавливаются маячки? Прочитайте об этом в статье «Маячки для выравнивания пола». Рассказываем, как определить уровень пола, подготовить его к установке маячков, какие типы крепления маяков существуют и в чем их разница, как произвести установку.

Монтаж маяков на гипсовом растворе

Монтаж маяков на гипсовом растворе

При укладке маяков, шаг между ними берут в зависимости от длины правила. Специалисты рекомендуют работать правилом длиной 2 метра. Таким образом, расстояние между маяками должно составлять 1,8 – 1,9 метра. Чем дальше маяки расположены друг от друга и чем их меньше, тем прочнее получается стяжка.

Оптимальное расстояние между маяками

Оптимальное расстояние между маяками

Сам процесс заливки стяжки происходит традиционным способом. Раствор можно приготовить самостоятельно из необходимых компонентов – цемента, песка и гравия в небольшом количестве или приобрести готовую сухую смесь (пескобетон), которую достаточно разбавить необходимым количеством воды. Раствор накидывают между маяками и при помощи правила вытягивают на себя. После этого поверхность разглаживают при помощи штукатурной терки.

Расчет необходимого количества материала – это один из важнейших этапов подготовки к заливке стяжки. В специальной статье расскажем, как рассчитать количество ингредиентов.

Работа с правилом длиной 2 метра

Работа с правилом длиной 2 метра

Созревает стяжка в течение 28 дней из расчета 1 неделя на высыхание 1 см стяжки.

Утепленная «Пеноплэксом» стяжка по грунту

Грунтовое основание принципиально отличается от бетонного и требует соблюдения иной технологии при утеплении его пеноплексом. Чаще всего этот метод устройства пола применяют при ленточных фундаментах в частных домах. Существует несколько условий, которые позволяют использовать пеноплекс для устройства стяжки по грунту:

  1. Отсутствие серьезных нагрузок на пол.
  2. Расположение грунтовых вод ниже 5 метров.
  3. Наличие отопления в помещении.
Вариант устройства пола по грунту

Вариант устройства пола по грунту

Помимо пеноплекса с L-образной кромкой для исключения образования мостиков холода, потребуется приобрести другие материалы для подготовки основания и заливки стяжки в виде:

  1. Чистого песка.
  2. Щебня.
  3. Гидроизоляционного материала (рулонного и мастичного).
  4. Цемента.
  5. Самовыравнивающейся смеси.
  6. Демпферной ленты.
  7. Армирующей сетки.

Схемы утепления

Прежде чем приступать к устройству пола, необходимо выбрать одну из трех схем укладки пола по грунту с пенополистиролом.

Схема 1

Схема 1

Первая схема предполагает укладку утеплителя непосредственно на утрамбованный песок, расположенный на поверхности прочной щебеночной подушки.

Схема 2

Схема 2

Вторая схема предполагает устройство двух стяжек – черновой и чистовой, между которыми прокладывают утеплитель с гидроизоляционным слоем с двух сторон. В чистовой стяжке может быть смонтирована система «теплый пол».

Схема 3

Схема 3

Третий вариант отличается от второго отсутствием черновой стяжки и укладкой пеноплекса непосредственно на песчаную подушку. От первого варианта эту схему отличает только наличие гидроизоляции.

Процесс изготовления стяжки с пеноплексом по грунту

В помещении, где предполагается устройство пола по грунту необходимо на глубину в 60 см выбрать грунт с тем, чтобы после этого хорошо утрамбовать получившееся грунтовое основание. Это обеспечит его надежность и исключит вероятность его усадки, а значит, и деформацию стяжки.

Состав пола по грунту – основные слои

Состав пола по грунту – основные слои

Следующим этапом засыпают щебень, гравий или смесь этих двух материалов формируя слой 300 мм после тщательной трамбовки. Чтобы повысить теплоизоляционные свойства пола по грунту поверх щебня выполняют подсыпку из средне-фракционного керамзита толщиной от 100 до 150 мм.

Щебень средней фракции

Щебень средней фракции

Следующим слоем выступает среднезернистый песок, из которого формируют плотно утрамбованную подушку. Песок в процессе уплотнения специальным инструментом (виброкатком или ручной трамбовкой) необходимо проливать водой. В результате должен получиться слой толщиной от 100 до 120 мм. Для контроля горизонтальности плоскости используют строительный уровень.

Подсыпка из керамзита

Подсыпка из керамзита

По периметру помещения фиксируют демпферную ленту шириной, превышающей высоту стяжки на 120 – 150 мм.

Демпферная лента

Демпферная лента

На песчаную утрамбованную подушку укладывают пеноплекс, фиксируя их при помощи торцевых кромок. Начиная со второго ряда, выполняют смещение плит на расстояние равное половине мата пеноплекса. Стыки заделывают водостойким скотчем. В качестве гидроизоляционного слоя поверх пеноплекса можно использовать плотную полиэтиленовую пленку. После этого укладываю армирующую сетку, монтируют маяки и заливают стяжку.

Укладка пеноплекса по песчаному основанию

Укладка пеноплекса по песчаному основанию

На этапе укладки сетки при необходимости монтируют систему теплого пола. Поверхность пеноплекса позволяет использовать для фиксации труб теплоносителя специальные пластиковые скобы.

Сейчас на строительном рынке существует несколько разновидностей «теплых полов». Они отличаются видом теплоносителя и эффективностью работы. Как выбрать теплый пол? Расскажем в нашей статье.

Стяжку разравнивают теркой

Стяжку разравнивают теркой

Стяжка может выполняться мокрым или полусухим способом. Специалисты рекомендуют после 2-суток периодически увлажнять стяжку до набора ею прочности. На завершающем этапе, после того как стяжка полностью созреет, ее поверхность выравнивают при помощи самовыравнивающихся смесей. Если заливку стяжки выполнять раствором на основе пескобетона с мелким песком в составе, то дополнительное выравнивание готовой стяжки не потребуется. На такое покрытие можно будет смело укладывать ламинат или паркетную доску.

Основные свойства самовыравнивающихся смесей

Основные свойства самовыравнивающихся смесей

Финишное выравнивание стяжки

Финишное выравнивание стяжки

Цены на пеноплекс для пола

пеноплекс для пола

Видео — Как выполнить заливку пола по грунту, утепленного пеноплексом

Пеноплекс для теплого водяного пола: укладка, стяжка, нужен ли?

Краткое содержание

Современные частные дома оснащаются автономными системами отопления, водоснабжения и канализации. Многих городских жителей привлекает возможность самостоятельно включать и отключать отопление по мере необходимости. К тому же, живя в частном доме, люди сами решают, как им отапливать свое жилище: вешать радиаторы, обустроить систему водяного теплого пола, или же использовать одновременно оба способа обогрева.

Водный теплый пол на пеноплексеВодный теплый пол на пеноплексе

Водный теплый пол на пеноплексе

Однако уровень комфорта в частном доме зависит, прежде всего, от качественного утепления стен, потолка и пола. А учитывая, что основная часть теплопотерь происходит через пол, именно он требует тщательного утепления.

Пеноплекс для теплого полаПеноплекс для теплого пола

Пеноплекс для теплого пола

Не секрет, что система водяного теплого пола является оптимальным вариантом повышения уровня комфорта. Однако укладка трубопровода без предварительного утепления сделает работу системы малоэффективной. Несмотря на разнообразие материалов, применяемых для утепления пола под водяные системы обогрева, самым эффективным на сегодняшний день является пеноплекс – плиты экструдированного пеноплистирола. Каким образом производится укладка водяного теплого пола на пеноплекс, и нужно вообще его использовать?

Отличительные особенности пеноплекса

Пеноплекс – это теплоизоляционный материал, применяемый в строительстве. Получают его путем вспенивания полистирола, выдавливая полученный материал через формующее отверстие. В результате данных манипуляций структура полистирола дополняется микропорами, заполненными воздухом. Такая технология позволяет из обычного пенопласта получить прочный материал, обладающий высокими теплоизоляционными показателями.

Толщина плит варьируется от 2 см до 10 см. Плиты могут иметь следующие размеры:

  • 60×120 см;
  • 60×240 см. Физические свойства пеноплексаФизические свойства пеноплекса

    Физические свойства пеноплекса

От других материалов, укладываемых под теплый пол, пенополистирол отличается рядом преимуществ.

  • Благодаря особой структуре данный материал абсолютно не впитывает влагу.
  • Пеноплекс имеет самый низкий коэффициент теплопроводности. Преимущества пеноплексаПреимущества пеноплекса

    Преимущества пеноплекса

  • Состав пенополистирола препятствует образованию грибка и плесени.
  • При малом весе данный материал очень прочен и долговечен. На пол можно устанавливать даже самую тяжелую мебель, не опасаясь за целостность утеплителя.
  • Плиты пенополистирола легко укладываются, разрезаются и скрепляются между собой.

Укладка теплого пола на утеплитель позволяет обогревать именно комнату, а не перекрытие пола или подвальное помещение. За счет низкой теплопроводности пеноплекса тепловой поток не рассевается вниз, а направляется строго вверх.

Теплый пол на пеноплекс

Как уложить теплый пол на пенополистирол

Укладка систем обогрева может производиться разными способами:

  • в бетонную стяжку;
  • в теплораспределительные пластины без применения бетонной стяжки. Монтаж полистирольной системы водяного теплого полаМонтаж полистирольной системы водяного теплого пола

    Монтаж полистирольной системы водяного теплого пола

Как уложить теплый пол на пенополистирол под бетонную стяжку

Устройство водяного тёплого пола с бетонной стяжкойУстройство водяного тёплого пола с бетонной стяжкой

Устройство водяного тёплого пола с бетонной стяжкой

Начинать работы следует с подготовки основания. Для этого его очищают от старого покрытия, мусора, жира и грязи. Основание должно быть ровным, поэтому все имеющиеся дефекты и неровности зашпаклевываются или заделываются цементным раствором.

Далее на подготовленную черновую основу укладывается слой гидроизоляции, в качестве которой может выступать рубероид или обычная полиэтиленовая пленка с заходом на стены около 15 см.

Следует учесть, что в процессе эксплуатации теплого пола бетонная стяжка будет нагреваться и расширяться. Чтобы избежать ее растрескивания, необходимо по всему периметру помещения проклеить демпферную ленту, которая будет выполнять функции компенсатора расширения.

Технология изготовления полусухой стяжки по пенополистиролу

Далее укладываются плиты пеноплекса стык в стык. Чтобы избежать тепловых потерь, плиты утеплителя следует как можно плотнее прижимать к стенам. А все стыки необходимо проклеить строительным скотчем, который не позволит влаге из бетонной смеси проникнуть внутрь утеплителя.

Применение пеноплексаПрименение пеноплекса

Применение пеноплекса

Плиты пеноплекса могут быть гладкими или иметь специальные пазы и выступы, позволяющие укладывать контуры теплого пола без нанесения соответствующей разметки. При использовании первого варианта на утеплитель следует положить монтажную сетку, к которой будет крепиться трубопровод. Если плиты пеноплекса снабжены пазами, сетка не понадобится.

Теперь можно приступать к укладке трубы по заранее выбранной схеме. Трубы крепятся хомутами к монтажной сетке. Далее следует провести опрессовку системы и, сохраняя в трубах рабочее давление, залить бетонную стяжку, толщина которой может составлять 3-5 см.

Таким же образом укладывается и электрический теплый пол. Кабель системы закрепляется на монтажной сетке. Когда укладка завершится, система проверяется на работоспособность и заливается бетонной стяжкой. Если предполагается монтаж теплого пола по грунту, под гидроизоляцию и плиты пеноплекса укладывается дополнительный слой теплоизоляции, состоящий из песчаной подушки.

Необходимые инструменты и материалы для монтажа пеноплексаНеобходимые инструменты и материалы для монтажа пеноплекса

Необходимые инструменты и материалы для монтажа пеноплекса

После того как стяжка подсохнет, можно приступать к укладке финишного покрытия. Очень важно, чтобы оно хорошо пропускало тепло, иначе обогрев пола будет неэффективным.

А при использовании электрического варианта обогрева низкая теплопроводность финишной отделки способна и вовсе вывести систему теплого пола из строя.

Приступать к эксплуатации систем водяного и электрического теплого пола можно только после полного высыхания цементно-песчаной смеси.

Этот период в среднем составляет 28 дней. Обычную бетонную смесь можно заменить самовыравнивающейся. Тогда время высыхания стяжки значительно сократится.

Настильный способ укладки теплого пола

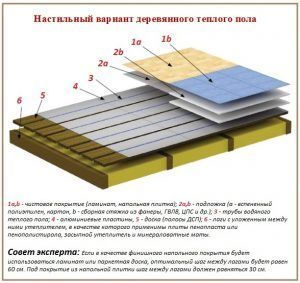

Пенополистирол для теплого пола на деревянных лагахПенополистирол для теплого пола на деревянных лагах

Пенополистирол для теплого пола на деревянных лагах

Бетонная стяжка способствует равномерному прогреву пола. Однако если ее укладка невозможна, трубы водяного контура могут монтироваться в теплораспределительные пластины.

На начальном этапе работ по монтажу теплого контура безбетонным методом также подготавливается черновое основание: оно должно быть ровным и чистым. На черновой пол укладывается слой гидроизоляции и плиты пеноплекса, скрепляясь между собой строительным скотчем.

Основным отличием настильного метода от бетонного является невозможность использования гладких плит пеноплекса. Очень важно, чтобы они были снабжены пазами, в которые будут вставляться теплораспределительные пластины. Трубы водяного контура укладываются в желобки, которыми оснащены теплоотражатели.

Электрический вариант обогрева может укладываться на пеноплекс без стяжки только в том случае, если используется не кабельная система, а специальные маты.

Монтаж легкой, настильной системы теплого пола

Далее, как и в предыдущем случае, производят проверку работоспособности систем и приступают к укладке финишного покрытия. Ламинат можно укладывать непосредственно на теплоотражатели, предварительно положив на них подложку. А плитке и другому покрытию, разрешенному производителем для эксплуатации с системами теплого пола, требуется ровная поверхность. Поэтому на теплораспределительные пластины укладывают лист фанеры, ОСП или влагостойкого гипсокартона.

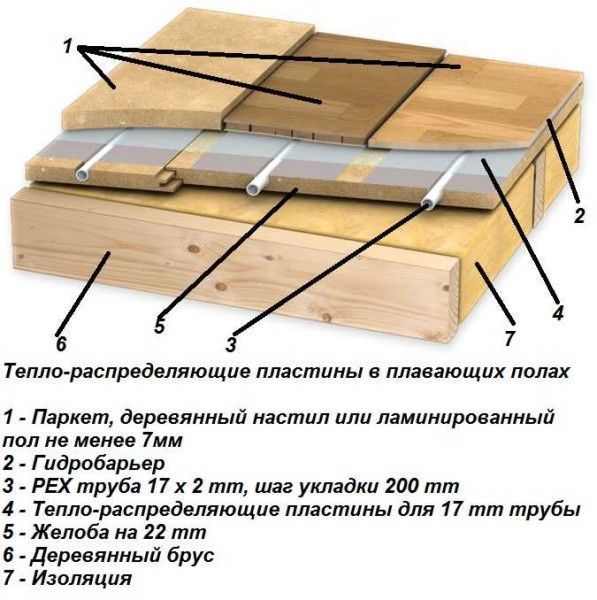

Теплораспределяющие пластины в плавающих полахТеплораспределяющие пластины в плавающих полах

Теплораспределяющие пластины в плавающих полах

В деревянных домах укладка водяных контуров чаще всего производится в специальные деревянные модули, устанавливаемые на плиты пеноплекса. В модули также устанавливаются теплораспределительные пластины, в которые помещается труба водяного контура или электрический кабель. При применении настильного способа укладки контуров толщина пола увеличивается незначительно.

Заключение

Пеноплекс – это уникальный теплоизолирующий материал, позволяющий повысить эффективность обогрева систем теплого пола. Единственным его недостатком является сравнительно высокая стоимость. Однако расходы на покупку качественных материалов, как правило, всегда окупаются экономией на оплате за потребленные энергоресурсы.

Видео: Ответы на вопросы по монтажу водяного теплого пол

Утепление пола пеноплексом под стяжку своими руками

Экструзионный пенополистирол марки «Пеноплэкс», благодаря своим отличным характеристикам, становится самым популярным утеплителем для межэтажных и чердачных перекрытий, а также для стен и перегородок. Этот материал подходит практически под любое покрытие, а также для монтажа поверх него  системы «теплого пола».

Утепление пола пеноплексом под стяжку своими руками

Утепление пола пеноплексом под стяжку своими руками можно провести, разобравшись в технологии выполнения работ. Причем устройство такого утепления вполне допустимо как для частного дома, так и для квартиры, расположенной на любом этаже. «Пеноплэкс» — легкий материал, и в комплексе со стяжкой, которая не будет иметь слишком большой толщины, незначительно утяжелит перекрытие, не нанеся никакого ущерба общей конструкции.

Специалистами доказано, что через полы частного дома уходит до 10% тепла, и эта цифра достаточно внушительная, особенно если перевести ее в денежный эквивалент. Чтобы избежать ежегодных лишних затрат на отопление, лучше один раз вложиться в утеплительный материал, который быстро окупится, так как сумма ежемесячных платежей за использование энергоносителей значительно сократится.

Технология утепления бетонной поверхности «Пеноплэксом» отличается от теплоизоляции пола по грунту и требует разного подхода.

«Пеноплэксом» может утепляться и пол на бетонном основании, и пол по грунту. Технологии при этом достаточно серьезно отличаются и требуют различного подхода. Но вначале – несколько слов о самом термоизоляционном материале.

Что собой представляет «Пеноплэкс»

Содержание статьи

«Пеноплэкс» — утеплительный материал из разряда экструдированного пенополистирола. Он изготавливается в нескольких вариантах, каждый из которых предназначен для теплоизоляции различных поверхностей и элементов здания, то есть выбор материала нужно сделать правильно.

«Пеноплэкс» — один из лучших современных утеплителей

Этот утеплитель имеет специальную маркировку, указывающую на его важнейшие технические характеристики, от которых зависит область применения материала. «Пеноплэкс» маркируются 31, 31С, 35, 45 и 45С, но для утепления полов подходят не все разновидности, а только те, которые имеют достаточно высокую плотность — 35 и 45.

 «Пеноплэкс — 35» по сути является универсальным и применяется для теплоизоляции фундаментов, наружных стен и полов. Этот тип утеплителя имеет следующие характеристики:

  • достаточно высокую плотность – 28 ÷ 38 кг/м³;
  • низкую теплопроводность: коэффициент составляет всего 0,030 Вт/м×°С;
  • низкую гигроскопичность – 0,4% от общего объема за 24 часа, причем влагопоглощение во время испытания отмечалось только в течение первых 10 часов;
  • горючесть обозначена, как Г1. Это очень высокий показатель стойкости к огню, а так как сверху утеплителя будет уложена жаростойкая бетонная стяжка, то материал полностью будет пожаробезопасен ;
  • показатели шумопоглощения этого материала доходят до 41 дБ;
  • предел прочности «Пеноплэкса — 35» составляет 0,4÷0,7 МПа;
  • температурный диапазон эксплуатации от —50 до +75 градусов.

Цены на Пеноплэкс

пеноплэкс



Этот тип пенополистирола хорошо подойдет для утепления бетонного пола под стяжку. При желании, на утепление может быть уложена система «теплый пол».

«Пеноплэкс — 45» имеет самую высокую плотность из всех разновидностей этого материала и отлично подойдет для утепления пола частного дома по грунту. К слову, его применяют даже в качестве теплоизолятора для взлетных полос и дорожных покрытий.

«Пеноплэкс» 45 имеет следующие технические характеристики:

  • плотность 40,1 ÷ 47 кг/м³;
  • его гигроскопичность еще ниже – всего 0,2% от общего объема за сутки, и все влагопоглощение также ограничивается только первыми 10-ю часами испытания;
  • стойкость к огню обозначена, как Г4, но если утепление устраивается под жаростойкое покрытие, то это уже не имеет особого значения;
  • предел прочности «Пеноплэкса — 45» составляет 0,4—0,7 МПа;

В остальном же технические характеристики одинаковы с теми, что указаны выше.

Есть и иная градация типов утеплителя пеноплекс — по области применения. Такая маркировка обычно указывается на упаковке:

Размеры в ммТип (плотность)
«ПЕНОПЛЕКС» 45(35-47 кг/м³)«ПЕНОПЛЕКС» Ф (29-33 кг/м³)«ПЕНОПЛЕКС» К (28-33 кг/м³)«ПЕНОПЛЕКС» С (25-32 кг/м³)
Ширина600600600600
Длина2400120012001200
Толщина40; 50; 60; 80; 10020; 30; 40; 50; 60; 80; 10020; 30; 40; 5; 60; 80; 10020; 30; 40; 50; 60; 80; 100

Из этой линии для утепления полов подойдет три типа теплоизолятора:

  • «Пеноплэкс Фундамент», который имеет плотность 29 ÷ 33 кг/м³ и отлично подходит не только для утепления фундаментов, но и для полов жилых и подвальных помещений. Теплоизолятор имеет высокую влагостойкость, обладает хорошими тепло— и звукоизоляционными качествами, поэтому подойдет для монтажа на бетонную и грунтовую подготовленную поверхность. Вполне доступно утепление фундамента пеноплексом своими руками.
  • «Пеноплэкс 45» о котором уже упоминалось в статье, позволяет утеплять полы в жилых помещениях, гаражах, а также поверхности плоских крыш.
  • «Пеноплэкс Комфорт», плотность которого равна 25 ÷ 35 кг/м³, широко используется для утепления любых поверхностей во внутренних помещениях жилых домов и квартир, и даже помещений с повышенной влажностью. Вполне можно утеплить им и полы в частном доме, если под него будет устроена жесткая основа.

Для утепления полов может подойти и обычный пенопласт. Некоторые владельцы домов выбирают именно его, так как цена – существенно ниже «Пеноплэкса». Однако, не нужно забывать о серьезной разнице в технических характеристиках этих материалов. Чтобы наглядно убедиться, что экструдированный пенополистирол гораздо больше подходит для утепления пола, стоит сравнить параметры обоих материалов:

Параметры материаловЭкструдированный пенополистирол (ЭППС)Пенопласт
Теплопроводность (Вт/м оС)0,028 ÷ 0,0340,036 ÷ 0,050
Паропроницаемость (мг/м×ч×Па)0.018-
Водопоглощение за 24 часа в % от объема0.20.4
Предел прочности при статистическом изгибе МПа (кг/см²) 0,4 ÷ 10,07 ÷ 0,20
Прочность на сжатие 10% линейной деформации, не менее МПа (кгс/см²)0,25 ÷ 0,50,05 ÷ 0,2
Плотность (кг/м³)28 ÷ 4515 ÷ 35
Рабочие температурыОт -50 до +75

Нужно отметить — несмотря на то, что характеристики этих материалов разнятся между собой, процесс утепления ими проходит абсолютно одинаково.

Возможно, вас заинтересует информация о том, что представляет собой утепление пола по грунту

Технология утепления пола «пеноплэксом» под стяжку

Как уже говорилось выше, технология утепления будет напрямую зависеть от базовой поверхности, на которую будет укладываться вся конструкция пола со стяжкой. Поэтому стоит рассмотреть различные варианты.

Утепленный пол по бетонному основанию

Если говорить об утеплении бетонного пола в квартирах, то есть разница в технологиях теплоизоляции полов первого этажа и всех последующих.

В квартирах, расположенных над подвалом, полы всегда более холодные. Кроме того, есть риск появления сырости и плесени, поэтому проводить работы по теплоизоляции рекомендовано еще перед тем, как въезжать в новое жилье. В таких помещениях используется больше слоев различных материалов, которые предотвратят выхолаживание помещения, а также защитят его от проникновения влаги.

Первое, что необходимо сделать, прежде, чем перейти к основным работам – это провести тщательную подготовку поверхности. Она проводится одинаково для бетонных полов квартир, независимо от этажа.

Возможно, вам будет интересна информация о том, как оборудовать теплый пол на балконе своими руками

Подготовка поверхности

Этот этап работы хотя и не считается основным, но он чрезвычайно важен, и отнестись к процессу необходимо со всей серьезностью.

  • Первым этапом идет очистка поверхности от старого напольного покрытия, остатков клея на который оно было уложено, или застывших на отдельных участках пола «клякс» бетонного раствора.

Очистка поверхности пола от крупных неровностей

Очень важно тщательно очистить всю поверхность, иначе бетонные наросты будут мешать укладке утеплительного материала.

  • Затем, весь мусор с пола убирается, а пыль с поверхности выметается до чистого бетона.

Очистка поверхности от мусора и пыли

  • Далее, заделываются все отверстия и углубления — эту работу можно провести с помощью специальных ремонтных шпатлёвок. Глубокие изъяны выгоднее будет заделать монтажной пеной.

Заделка крупных изъянов монтажной пеной

После застывания пены выступающие излишки срезаются заподлицо с поверхностью пола.

По мере застывания излишки пены срезаются

  • Далее, всю поверхность пола нужно тщательно загрунтовать специальным составом глубокого проникновения.

Грунтовку лучше нанести в несколько слоев

Грунтовка на поверхности должна хорошо просохнуть. В случае очевидной быстрой впитываемости грунта, его наносят в несколько слоев, каждый раз – после полного просыхания предыдущего.

Обязательно грунтуется и нижняя часть стен по всему периметру помещения

Загрунтовать нужно и стены на высоту 150 ÷ 200 мм, так как на эту часть их поверхности будет закрепляться демпферная лента для стяжки или гидроизоляционный материал.

  • После окончательного просыхания поверхности, ее нужно обязательно выровнять самовыравнивающимся составом. В том случае, если в основном поверхность ровная и только в некоторых местах присутствуют углубления и перепады, то выравнивание проводится именно в этих областях пола.

Обширные неровности целесообразно залить саморазравнивающимся составом

  • Если утепление будет проводиться в квартире первого этажа, то рекомендовано пол и нижнюю часть стен гидроизолировать. Для этого лучше всего использовать рубероид, который настилается на мастику горячим способом или на «холодную» битумную мастику (макловицу). Гидроизоляционный материал должен заходить на стены на 120 ÷ 150 мм.

Поверхность пола после качественной гидроизоляции

На первом этаже этот процесс обязателен, но и на верхних этажах гидроизоляцию тоже можно провести — она снизит вероятность возможного затопления нижерасположенной квартиры при аварии на водопроводе.

По периметру на стыке пола и стен необходимо приклеить демпферную ленту

  • Далее, по всему периметру комнаты, на стыке пола и стены приклеивается демпферная лента. Ее можно купить в готовом виде или нарезать самостоятельно из вспененного полиэтилена толщиной в 7 ÷ 80 мм. Наклеенная лента должна быть выше будущей стяжки на 50 ÷ 70 мм. Демпферная лента необходима для компенсации расширений стяжки при перепадах температур и предотвращения деформации покрытия.
Процесс утепления пола

Так как укладка утеплителя на гидроизоляционный материал отличается от монтажа на открытый подготовленный бетонный пол, некоторые этапы работы будут разниться.

Схема утепленного пола по бетонной плите перекрытия

Данная схема наглядно показывает, какую последовательность должны иметь слои утепленного «Пеноплэксом» бетонного пола.

1 – напольное покрытие — это может быть линолеум, паркетная доска, ламинат или керамическая плитка.

2 – слой бетонной стяжки.

3 – арматурная сетка.

4 – гидроизоляционный слой.

5 – утеплительный слой «Пеноплэкса»

6 – бетонная плита перекрытия.

На утепленное «пеноплэксом» основание может укладываться полусухая или заливаться обычная, «мокрая» стяжка, поэтому последовательность слоев может быть несколько изменена.

Если на поверхность нанесен или настелен гидроизолирующий материал, то «пеноплэкс» укладывается сверху него. В том случае, когда монтаж будет осуществляться на выровненную бетонную поверхность, теплоизоляционный материал укладывается на подсыпку из очищенного песка.

Для примера, рассмотрим процесс создания утепленного пола с пенополистиролом по технологии полусухой стяжки:

ИллюстрацияКраткое описание выполняемой операции
тб1В данном случае утеплитель будет укладываться на бетонный пол.
Если по его поверхности проходит какая-либо труба или изоляционный короб с проводами, то вначале сверху укладывается утеплитель, и в месте прохождения коммуникации делается отметка по ширине и глубине.
Затем, расчерчивается и вырезается паз, в котором при укладке окажется труба.
тб2Но прежде, чем окончательно укладывать утеплитель на место, бетонная поверхность выравнивается чистым песком или песчано-цементной смесью, толщина которой должна быть 1,5 ÷ 2 мм.
Она необходима затем, чтобы заполнить собой мелкие неровности пола.
тб3Сверху цементно-песчаной смеси укладываются листы утеплителя.
Их слегка с прижимом двигают по насыпанному слою вперед и назад, тем самым выравнивая под ними насыпку и создавая между поверхностями сцепление по всей площади панели.
тб4Такая подсыпка делается последовательно, на участки пола для двух-трех плит. Далее, укладывают теплоизоляционные плиты, а затем производят такую же подсыпку на следующий участок.
Работа продолжается в том же порядке, пока вся поверхность пола не будет покрыта плитами пенополистирола.
тб5Закончив установку плит утеплителя, сверху них внахлест укладываются карты армирующей сетки с ячейками в 80 ÷ 100 мм.
тб6Арматурные карты связываются между собой проволокой, концы которой убирают под металлические прутья сетки.
тб7Далее, необходимо изготовить полусухую смесь для стяжки.
Смешивать раствор удобно прямо на утепляемом полу, предварительно настелив на него листы фанеры или толстого картона.
Из мешков на импровизированный настил высыпается определенное количество сухого состава, а затем в центре горки лопатой делается углубление.
тб8В углубление заливается вода, согласно указанных на упаковке пропорций
тб9После этого с помощью лопат замешивается раствор, который не должен быть слишком сухим, но и не растекаться по поверхности.
Проводя замешивание, сухую смесь вокруг постоянно сбрызгивают водой, чтобы уменьшить количество поднимающейся пыли.
тб10Замешанная масса, при сжатии ее в кулаке, не должна рассыпаться, однако, и не быть настолько влажной, чтобы из нее сочилась вода.
тб11Следующим этапом готовый раствор с помощью лопаты распределяется по армированной поверхности.
Этот слой должен иметь толщину 10-15 мм.
После заполнения им всей площади пола, смесь утаптывают или прикатывают металлическим катком.
тб12Далее, армирующую сетку необходимо поднять наверх насыпанной смеси. Для этого сетку подцепляют пальцами, чуть-чуть приподнимают и отпускают.
Таким образом, армирующие карты на всей поверхности пола оказываются сверху цементной полусухой смеси.
тб13После этого вся поверхность снова утаптывается или прикатывается катком.
тб14Если планировалось под основной слой стяжки уложить кабель теплого пола, то пришло время его монтажа.
Кабель должен обязательно быть цельным.
Его аккуратно разматывают и укладывают по заранее спланированной схеме с рассчитанным шагом между петлями.
тб15Кабель аккуратно закрепляется к арматурной сетке с помощью проволоки или пластиковых хомутов. Концы этих подвязок также прячутся в раствор.
При монтаже и закреплении электрического кабеля, на него нежелательно наступать, нельзя перегибать, повороты провода должны быть плавными.
Очень важно помнить, что «теплый пол» не укладывается в тех местах, где стационарно будет установлена тяжелая мебель.
тб16В выбранном месте установки терморегулятора, строго по центру петли кабеля, укладывается гофротрубка с термодатчиком.
Второй ее конец должен расположиться в штробе на стене, идущей к гнезду установки терморегулятора
тб17После завершения монтажа кабеля, вся поверхность пола засыпается полусухой смесью на предусмотренную толщину стяжки.
тб18После засыпки, поверхность нужно притоптать или прикатать с помощью катка.
тб19С помощью лазерного или обычного уровня на стенах делается разметка высоты будущей стяжки.
По этим отметкам на засыпке с помощью терки набиваются ровные площадки, а затем - полосы, которые будут служить маячками для выравнивания по ним всей остальной стяжки.
тб20Полосы выравниваются и уплотняются с использованием правила.
Вместо этой процедуры, можно установить металлические маячки, но таким образом, чтобы не повредить кабель «теплого пола», то есть до последней засыпки смеси.
Закрепить направляющие можно с помощью проволоки на армирующей сетке.
тб21В данном случае мастер выравнивает основную стяжку по набитым маякам.
Процесс разравнивания проводится с помощью правила, которым с небольшим нажимом ведут по маякам, собирая излишки смеси.
Если на поверхности образуются дефекты, то на них подсыпают требуемое количество смеси, и они затираются.
тб22После выравнивания правилом, мастер проходится по всей поверхности строительной теркой, проводя по мере необходимости легкое увлажнение поверхности.
А чтобы не повредить стяжку, на ноги необходимо надеть специальные подкладки под рабочую обувь, напоминающие снегоступы.
тб23Далее, в ход идет затирочная машинка, которая доводит поверхность до идеальной гладкости.
тб24Строительным уровнем проверяется ровность стяжки.
Идеалом считается, если между поверхностью пола и уровнем не будет даже небольшой щели.
тб25После затирки стяжку оставляют сохнуть на сутки.
Затем срезается излишек демпферной ленты.
тб26Удалив выступающую часть демпферной ленты, рекомендовано хорошо пробрызгать всю поверхность пола водой.
Эта процедура проводится для упрочнения стяжки.

После этого, стяжку нужно оставить сохнуть и набираться прочности на две недели. Если сверху нее планировалось уложить керамическую плитку, то до укладки необходимо выждать не менее 20-ти дней. Такие покрытия, как ламинат, линолеум или паркетная доска монтируются только после настила дополнительной пленочной гидроизоляции и обязательно – после полной просушки не только стяжки, но и всего помещения.

Возможно, вас заинтересует информация о том, как выполнить утепление деревянного перекрытия своими руками

Утепленная «пеноплэксом» стяжка по грунту

Утепляют «Пеноплэксом» полы и в частном доме, построенном на ленточном фундаменте — этот способ называют утепление по грунту.

Такое утепление возможно при следующих условиях:

— если на полы помещения не будут выпадать серьезные нагрузки;

— отсутствие под домом цокольного этажа или подвала;

— если грунтовые воды залегают на глубине не менее чем 4000 ÷ 5000 мм;

— наличие в доме отопления, иначе промерзание грунта может привести к деформации стяжки.

Плиты «Пеноплэкса» для этого способа теплоизоляции лучше выбирать со стыковыми пазами, так как под ними не будет жесткой и плотной поверхности. А замковые соединения (ламели) не дадут возникнуть мостикам холода и надежно удержат плиты между собой в единой плоскости.

Для этих работ, кроме утеплителя, необходимо подготовить дополнительные стройматериалы, количество которых будет зависеть от объема заполняемого пространства. Это — чистый песок, гравийно-песчаная смесь, щебень, гидроизоляционный материал (рубероид и мастика), цемент, самовыравнивающиеся смеси, демпферная лента и арматурная сетка в картах или рулонах.

Схемы утепления

Существует несколько схем, по которым может быть проведен процесс возведения утепленного пенополистиролом пола по грунту. Для начала стоит разобраться в них:

Схема 1

  • В этом варианте утеплитель укладывается на слой утрамбованного песка, под который сделана надежная гравийно- щебневая подушка.

Схема 2

  • Второй вариант утепления состоит из двух стяжек, одну из которых укладывают внутри «пирога», между песком и утеплителем, а вторая накрывает теплоизоляционный материал. В верхнем бетонном слое может быть уложена система «теплый пол».

Схема 3

  • В третьем варианте для засыпки непосредственно на грунт используется среднефракционный щебень, который сверху покрывается «подушкой» из песка, на которую затем укладывается «Пеноплэкс». Затем утеплитель закрывается гидроизоляцией и армированной стяжкой.

Возможно, вас заинтересует информация о том, как утеплить пол в частном доме

Укладка утепленного пола по грунту

Устройство утепленной стяжки по грунту

Самая используемая схема укладки утепленного пола по грунту осуществляется следующим образом:

  • Грунт выбирается из пространства, где будет устраиваться засыпка, на 550 ÷ 600 мм в глубину.
  • Далее, грунтовая поверхность хорошо утрамбовывается, для того чтобы она впоследствии не дала усадки, что может привести к деформации и растрескиванию стяжки.
  • Затем, засыпается слой щебня или гравия. Иногда используется смесь этих материалов, которая также максимально уплотняется. Высота этого слоя должна составлять не менее 250 ÷ 300 мм в утрамбованном виде.
  • Для повышения суммарной эффективности теплоизоляции, на щебень иногда делается засыпка из керамзита средней фракции. Чтобы прослойка была действенной, ее толщина должна быть не менее 100 мм, а если позволяет высота пространства — то и все 150 мм.

Керамзитовая засыпка резко поднимет степень утепленности помещения

  • Сверху щебня или керамзита устраивается подушка из среднезернистого песка или гранитного отсева. Слой хорошо промачивается водой и укатывается катком или утрамбовывается ручной трамбовкой. В уплотненном виде толщина песчаного слоя должна составлять не менее 100 ÷ 120 мм. Поверхность его нужно очень хорошо выровнять и вымерить по строительному уровню.
  • Следующим этапом на стены фундаментной ленты по всему периметру закрепляется вспененный полиэтилен, который будет исполнять роль демпферной ленты. Материал должен иметь ширину, которая будет выше предполагаемой стяжки на 120 ÷ 150 мм. Нужно отметить, что вместо вспененного полиэтилена может быть использован тонкий, порядка 15 мм толщиной, пенопласт.
  • Далее, сверху подушки из песка укладывается «Пеноплэкс», который плотно должен прилегать к выровненной поверхности. Для этого каждую из плит двигают по песку вперед и назад, пока она не примет нужное положение. Соединяют утеплительные маты с помощью имеющихся на них шипов-пазов или ламелей. Толщина утеплителя должна составлять 100 мм — это делает покрытие более плотным и устойчивым.

Укладка утеплительных плит на песчаную подушку

  • Стыки плит иногда проклеивают водостойким фольгированным скотчем – он полностью исключит появление мостиков холода.
  • Некоторые мастера предпочитают настилать сверху утеплителя плотный полиэтилен, который служит гидроизоляцией для стяжки. В любом случае, этот слой никогда не будет лишним.
  • Далее, поверх «Пеноплэкса» или полиэтилена укладывается арматурная металлическая сетка. Если укладываются несколько карт, то их между собой связывают проволокой.

Армирование поверхности перед заливкой стяжки

  • На сетку выставляются по уровню металлические направляющие — маячки, которые выравниваются и фиксируются горками строительного раствора. В это же время можно произвести монтаж кабеля теплого пола, если его планируется укладывать. После застывания системы маячков, можно переходить к заливке самой стяжки.

Установлены направляющие-маячки, уложен обогревательный кабель

  • Сверху устраивается стяжка — для этого на поверхность выкладывается замешанный раствор. Он выравнивается правилом по установленным маячкам.

Разравнивание стяжки по маячкам

Как и в предыдущем случае, может применяться полусухая или «классическая» бетонная смесь.

Стяжке дается установленное технологией время для полного созревания. Целесообразно регулярно, начиная со второго дня, проводить увлажнение набирающей прочность поверхности.

  • После застывания стяжки и набора ею марочной прочности, при необходимости, пол заливается самовыравнивающейся смесью. Этот процесс желательно провести в том случае, если сверху будет настилаться линолеум или ламинат.

Довести поверхность до «идеала» можно самовыравнивающимся составом

  • Когда выравнивающий слой также застынет, срезается излишек демпферной ленты. Верхний ее край должен находиться на одном уровне с поверхностью стяжки.

Вот теперь на поверхность утепленного пенополистиролом пола можно монтировать выбранное декоративное покрытие.

В ходе изложения не зря несколько раз акцентировалось внимание на демпферной ленте. Конструкция пола, утепленного «Пеноплэксом» или другими плитными теплоизоляторами, с применением такой ленты является «плавающей» не связанной со стенами, поэтому она никак не зависит от их усадки. Главное – чтобы было надежное и стабильное основание, и особенно это важно при устройстве утепленного пола по грунту.

И в заключение – видеоурок специалиста по правильному устройству утепленных полов по грунту. Двухконтурный твердотопливный котел длительного горения вы можете узнать по ссылке.

Видео: что важно знать об утепленных полах на грунтовом основании

Теплый пол на пеноплекс: способы, достоинства, методика утепления

Содержание статьи:

При строительстве частного дома или проведении капитального ремонта в квартире утеплению пола необходимо уделить особое внимание. Если использовать пеноплекс для теплого пола под стяжку, это позволит сохранить теплопотери на 40% в зимний период.

Основные технические характеристики пеноплекса

Пеноплекс можно использовать как моноутеплитель или в комбинации с трубами отопления

Оптимальной технологией в современном строительстве считается утепление поверхностей с помощью пеноплекса. У этого синтетического утеплителя есть целый ряд преимуществ по сравнению с аналогичными материалами:

  • Хорошо выдерживает интенсивные нагрузки.
  • Обладает жаро- и влагостойкостью.
  • Экологически чистый материал, так как при его производстве не используются формальдегиды.
  • Высокая степень звукоизоляции.
  • Укладка пеноплексом – один из самых экономичных вариантов, так как не требуются дополнительные расходы.

Материал изготавливается в виде плит. Его структура состоит из воздушных ячеек, благодаря которым плита легкая, но при этом она не теряет своей жесткости. Пеноплекс чаще всего используют на таких поверхностях:

  • теплый пол;
  • грунт;
  • бетонные перекрытия.

Одним из недостатков утеплителя является его деформация при попадании ультрафиолетовых лучей.

Толщина пеноплекса

При укладке пеноплекса на грунт его толщина должна быть больше

Перед началом работ часто встает о параметрах плотности и показателях толщины. Она зависит от теплопотерь, которые проходят через поверхность. Для пола по грунту и бетонной плиты в многоэтажном доме показатели будут разные, даже если оба объекта расположены в одном регионе.

Толщина плиты будет зависеть от того, где планируют делать стяжку и с какой целью она будет использоваться. Если речь идет об укладке пеноплекса под водяной теплый пол, толщина должны быть максимальной. Таким образом удастся снизить теплопотери, расходы на отопление будут меньше.

Рекомендованные значения толщины утеплителя под стяжку:

  • Для бетонного пола в отапливаемом помещении – от 20 до 40 мм. Если стоит цель одновременно добиться звукоизоляции, лучше выбирать плиты толщиной 50 мм.
  • На бетонную основу на грунте в неотапливаемом помещении снизу укладывают плиты от 100 мм.

Если делается стяжка под теплый пол, к толщине прибавляют еще 20 мм.

Способы укладки систем обогрева

Теплые полы могут быть оборудованы как с бетонной стяжкой, так и без нее. Какой из способов лучше выбрать, зависит от технических особенностей помещения.

В бетонную стяжку

Для бетонной стяжки у здания должны быть надежные перекрытия

Обустройство бетонной системы предполагает, что все нагревательные элементы находятся под слоем стяжки. Такая технология применяется для водяных и электрических полов. В последнем случае слоем стяжки можно покрывать только отдельный греющий кабель. Нельзя класть слой бетона на греющие маты. Их можно прикрывать только керамической плиткой.

Бетонный пол из-за своей толщины не может применяться в зданиях, где установлены слабые перекрытия. Основанием должно быть черновое покрытие или монолитные плиты.

Преимущества бетонной стяжки:

  • Возможность равномерного распределения тепла по всей поверхности. Помещение благодаря этому будет прогреваться более эффективно.
  • Бетонный слой медленно прогревается, но в тоже время медленно остывает.

Минусами системы считается сложность работ при монтаже. Конструкция из бетона делается слоями:

  1. базовый;
  2. гидроизоляция;
  3. утеплитель;
  4. отражающая фольга;
  5. армирующая сетка;
  6. труба теплого пола;
  7. труба-кабель.

Верхним слоем выкладываются отделочные материалы.

Стяжка теплого пола плавающая, поэтому от стен она должна быть обязательно отделена прокладкой. Если используется полусухая стяжка, для крепления труб берутся панели с «бочками».

В теплораспределительные пластины без применения бетонной стяжки

Теплораспределительные пластины в пеноплексе

Когда бетонную стяжку невозможно сделать из-за ее веса, помогут теплораспределительные пластины. Они производятся из алюминия или оцинковки. Устанавливаются сразу на теплоизоляционный слой. Конструкции оснащены желобами, в которые вставляются трубы. Пластины позволяют сделать теплый пол в зданиях с любыми перекрытиями. Они отлично отражают тепло и равномерно распределяют его по всей поверхности напольного покрытия.

В отличие от бетонной стяжки пластины прогреваются моментально. После отключения подачи тепла длительное время остаются теплыми.

Методика утепления основания под теплые полы

Плиты пеноплекса имеют выступы, которые соединяются друг с другом по принципу замка. Благодаря этому исключена возможность появления мостиков холода. Правила укладки заключаются в следующем:

  • Чтобы лучше сохранить тепло, рекомендуется укладывать плиты в два слоя. Суммарная должна быть не меньше рассчитанной.
  • Перед тем как уложить пеноплекс на пол под стяжку, по периметру пускается демпферная лента.
  • Первый слой должен быть уложен таким образом, чтобы швы в ряду не сместились, не было пересечений в форме креста. Первый ряд начинается с цельной плиты, второй с разрезанной наполовину.
  • Стыки плит первого слоя можно скрепить между собой скотчем. Но это необязательная мера, так как фиксация достаточно прочная.

Технология укладки пеноплекса на пол под стяжку производится со смещением швов. Плиты второго слоя не должны совпадать по швам с первым.

Тёплый пол на пеноплексе

Для проведения теплоизоляции пеноплекс нужно укладывать на подготовленное ровное и сухое покрытие. Допустима пароизоляция, она кладется на основание или между двумя слоями утеплителя.

Электрический пол

Электрический теплый пол на пенокплексе не отличается от водяного по способу монтажа утеплителя

Теплый пол на пеноплекс может быть уложен прямо на плиты. Такой способ возможен, если обогрев будет электрический. Крепить монтажную ленту на утеплитель несложно. В дальнейшем на ленту укладывается кабель. После этого формируется стяжка толщиной 5 см.

При монтаже важно учитывать, что из-за нагрева стяжка будет расширяться. В связи с этим вдоль стен должны быть установлены полосы из пенопласта. Они будут направлены на компенсирование расширения. В завершении монтажных работ укладывается финишное покрытие. Включать электрический теплый пол можно будет только через месяц. За это время стяжка должна полностью сформироваться.

Водяной пол

В строительстве есть несколько способов обустройства теплоизоляции пеноплексом. Одним из них является утепление полов с водяным подогревом. Он наиболее востребован при строительстве частных домов, так как в них чаще всего нет центрального отопления, а вода поступает через насосную станцию.

Монтаж водяных полов не отличается от электрических. Различие заключается только в том, что плиты накрываются арматурной сеткой, затем к ней крепят трубки для отопления. Они должны находиться на расстоянии 7 см от стены. Перед тем как сделать заливку, нужно провести испытание системы. Для этого по трубкам под давлением пускается вода. Давление должно превышать рабочее в 1,5 раза. После тестирования заливается стяжка, но подача воды под рабочим давлением при этом не прекращается.

Укладку на пеноплекс можно делать с применением алюминиевых пластин. Они используются для распределения тепла. В пластинах трубки с водой помещены в специальные пазы. Монтаж производится сразу на слой пеноплекса, затем финишное покрытие кладут без стяжки. Такая система одна из самых дорогостоящих, но очень удобная в монтаже.

Самостоятельная укладка

Пеноплекс, ИК пол, стяжка и плитка в квартире

Разобравшись в технологиях, можно провести утепление пола пеноплексом под стяжку своими руками. Такой способ подходит как для частного дома, так и для квартиры. Работа не требует определенных навыков.

Перед началом утепления необходимо провести подготовительные работы:

  1. С пола снимается покрытие, полностью удаляется мусор.
  2. Поверхность обрабатывается грунтовочной смесью.
  3. Как только грунтовка высохнет, нужно проверить пол на наличие неровностей. Если они будут обнаружены, их заливают стартовой смесью.

После подготовки поверхности можно приступать к обустройству подушки. Для цементного пола она делается двухслойной. Первый будет состоять из гравия, а второй из крупнозернового песка. Толщина слоев варьируется от 15 до 35 см, на это влияют климатические условия региона.

Нельзя на грунт засыпать ПГС. Песок будет впитывать из земли влагу, которая в дальнейшем испортит свойства утеплителя. Поэтому гравий и песок засыпаются отдельно друг от друга.

Опытные строители советуют между слоями проложить геотекстильную ткань, которая будет отталкивать конденсат.

Следующим шагом будет подготовка армирования. Оно делается следующим образом:

  • Для плит из железобетона потребуется специальная армирующая сетка. Ее расстилают по поверхности.
  • Если основой является черновой грунт, нужно использовать металлическую арматуру. Высыхание длится до десяти дней.

На получившийся слой укладывается плотная пленка из полиэтилена для гидроизоляции. Чтобы она хорошо прилегала к стенам, их обрабатывают грунтовкой. Затем укладываются плиты утеплителя. Для первого этажа рекомендуется толщина 5 см, для второго – 3 см. Сверху на плиты укладывается новый слой гидроизоляции.

Соблюдение всех необходимых этапов, включая тщательную подготовку поверхности, обеспечит высокий уровень теплоизоляции.

Какой пол для теплого пола лучше всего?

Основное различие между различными напольными покрытиями и их пригодность для использования с системой заключается в теплопроводности материала, означающем, насколько быстро и эффективно выделяемое тепло передается на поверхность пола. Лучшее напольное покрытие для теплого пола - это пол с хорошей проводимостью, поскольку он быстрее нагревается, дает больше тепла и более эффективен в эксплуатации. Однако это не означает, что материалы с меньшей электропроводностью нельзя использовать для теплого пола.

Floor Types compatible with underfloor heating

Лучшим напольным покрытием для полов с подогревом является плитка и камень. Однако подходящую систему лучистого отопления можно найти практически для любой отделки пола. Подходящие полы включают:

  • Плитка, камень и полированная стяжка
  • Полы из дерева и инженерной древесины
  • Ламинированные полы
  • Виниловые полы
  • Ковровые покрытия
  • Резиновые полы

Независимо от того, ремонтируете ли вы пол или выбираете пол Для новостройки в этой статье мы расскажем, что вам нужно знать о различных покрытиях для теплого пола.

ВИДЫ ПОЛОВ

Теплый пол можно использовать под любым полом. Единственная разница между тем, какую отделку пола использовать с системой подпольного покрытия, - это теплопроводность материала.

ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА

Лучшим напольным покрытием для полов с подогревом является плитка и камень . Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола.Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной. Благодаря отличным тепловым свойствам плитка и камень идеально подходят для использования с полом с подогревом в помещениях с высокими потерями тепла, таких как зимние сады. Их можно нагреть до до 29 ° C, и более, обеспечивая высокую тепловую мощность до 200 Вт / м².

Толщина плитки и камня мало влияет на тепловую мощность, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 20 мм, если вы ищете высокочувствительную систему.

tile stone and polished screed flooring for underfloor heating

Плиточные и каменные полы обладают высокой проводимостью, что делает их лучшим напольным покрытием для полов с подогревом.

Керамическая и каменная плитка
  • Лучший материал для полов с подогревом
  • Отличные теплопередающие свойства и тонкий профиль
  • Легко поддерживать в чистоте
Полированный бетон
  • Высокая проводимость, обеспечивающая быстрое время нагрева
  • Подходит для использования с электрическими и водяными полами с подогревом
Сланец и каменная плита
  • Естественно высокая проводимость и отлично подходит для полов с подогревом
  • Износостойкая отделка пола, идеально подходящая для мест с высокой пешеходной нагрузкой
Мрамор
  • Хорошая теплопроводность, но медленнее нагревается
Советы по установке: теплый пол с плиткой и камнем
  • При укладке теплого пола с плиткой необходимо использовать качественный двухкомпонентный клей для гибкой плитки.
  • При установке на бетонный черный пол всегда используйте изоляцию.

ДЕРЕВЯННЫЕ ПОЛЫ

Различные типы деревянных полов обладают разными тепловыми свойствами, поэтому существуют различия в их пригодности для использования с системой теплых полов. Чем плотнее и тоньше половые доски, тем лучше они проводят тепло и, как правило, больше подходят для использования с теплыми полами.

Инженерная древесина - лучший тип деревянных полов для использования с системой подогрева пола, так как она хорошо работает при изменении температуры пола.Можно использовать и другие деревянные полы, но с более мягкой и менее плотной древесиной следует обратить внимание на толщину половиц, чтобы половые доски не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 27 ° C .

Обогрев пола изменяет влажность древесины, поэтому следует выбирать деревянные полы, которые могут адаптироваться к изменениям температуры пола без изменения внешнего вида пола.Древесина, высушенная в печи, лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий, подходят ли они для использования с подогревом пола.

wood flooring for underfloor heating

Полы с подогревом можно использовать с разными типами деревянных полов, но следует обращать внимание на толщину половиц, чтобы они не действовали как изолятор, блокирующий тепло.

Конструкционная древесина

Лучшее деревянное покрытие для полов с подогревом. Он хорошо справляется с изменяющейся температурой пола и приспосабливается к изменяющемуся содержанию влаги.

Твердая древесина твердых пород

Склонен к изменениям влажности и температуры, которые могут привести к образованию щелей, коробов и венцов.Следует проявлять осторожность при рассмотрении возможности использования с подогревом пола, чтобы обеспечить совместимость и достаточно высокую тепловую мощность - всегда уточняйте у производителя, подходит ли он для использования с подогревом пола

Мягкая древесина

Подходит для использования с подогревом пола, но следует обратить внимание на толщина полов, обеспечивающая достаточно высокую теплоотдачу

Паркетный пол

Доступен либо из массивной древесины, либо из конструкционной древесины, и большинство типов подходят для использования с теплыми полами

Бамбук

Подобно конструкционной древесине в строительстве и поскольку она является хороший проводник тепла, хорошо подходит для полов с подогревом.

Советы по установке: теплые полы с деревянными полами.

Дерево - это натуральный материал, на который влияет влажность окружающей среды.Вот почему важно обеспечить правильное содержание влаги в деревянном полу во время укладки и правильный цикл нагрева при установке теплого пола

Инженерная древесина может укладываться непосредственно на теплый пол с плавающим полом или системой реек / сочленений. Доски толщиной менее 20 мм следует поддерживать и фиксировать, чтобы обеспечить подходящую структурную поддержку. При укладке досок поверх стяжки рекомендуется использовать подложки с низким тогом.

ЛАМИНАТНЫЙ ПОЛ

Этот синтетический пол имитирует дерево и обеспечивает покрытие пола, устойчивое к пятнам и царапинам.Легко укладывать и экономичное решение. Большинство ламинатов подходят для полов с подогревом, но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия.

ВИНИЛОВЫЕ ПОЛЫ

Виниловые полы можно безопасно использовать с полами с подогревом. Винил быстро нагревается и остывает. Виниловые полы подлежат ограничению температуры верхнего этажа, обычно 27 ° C, что ограничивает тепловую мощность, поэтому их не рекомендуется использовать в помещениях с высокими потерями тепла, таких как старые зимние сады.

РЕЗИНОВЫЕ ПОЛЫ

Резина может использоваться для полов с подогревом. Полы из твердой резины обычно обладают высокой проводимостью, поэтому быстро нагреваются и обеспечивают высокую теплоотдачу. Обязательно проконсультируйтесь с производителем, чтобы убедиться в пригодности для использования с теплым полом.

КОВРОВЫЕ ПОЛЫ

Ковер подходит для использования с теплыми полами при условии, что материал ковра или подкладки не действует как изолятор, блокирующий тепло. Общая сумма всех материалов, включая любые нижние и верхние слои, не должна превышать 2.5 tog , чтобы система обеспечивала достаточную тепловую мощность.
carpet flooring for underfloor heating
Ламинат и ковровые покрытия подходят для полов с подогревом, но вы должны убедиться, что общее количество всех материалов не превышает 2,5 тг, чтобы система могла обеспечить достаточную тепловую мощность.

ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ

Выбор материала напольного покрытия влияет на время нагрева, поскольку каждый материал имеет разную тепловую массу и проводимость. Чем ниже тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода теплого пола передается на поверхность пола.Однако это также означает, что материалы с низкой тепловой массой охлаждаются быстрее, чем материалы с высокой тепловой массой. Отзывчивость системы может быть улучшена путем использования изоляционных плит , способствующих передаче тепла к отделке пола.

comparative heat-up times graph of different flooring materials for underfloor heating

ВЛИЯНИЕ НАПОЛЬНОГО МАТЕРИАЛА НА ОТВОД ТЕПЛА

Выбор напольного покрытия влияет на максимальную тепловую мощность системы , поскольку некоторые виды отделки пола имеют верхнее ограничение температуры, ограничивающее максимальную тепловую мощность. Тепловая мощность системы зависит от общей площади обогреваемого пола, а также температуры воздуха и пола. На тепловую мощность влияет любой из этих трех факторов. Как правило, проще всего изменить отделку пола, так как размер комнаты и комфортная температура воздуха уже в значительной степени установлены.

Важно следить за тем, чтобы тепловая мощность пола превышала тепловые потери помещения. Как показано на приведенном ниже графике, разница в температуре пола в два градуса существенно влияет на тепловую мощность.Итак, если выбранный вами пол можно нагреть только до 27 ° C, и это не дает вам необходимой тепловой мощности, вы можете получить выгоду от перехода на отделку пола, которая может быть нагрета до 29 ° C, чтобы дать больше тепла. Кроме того, вы можете рассмотреть возможность добавления дополнительного отопления, чтобы ваша система отопления соответствовала вашим ожиданиям.

heat output and floor temperature chart for underfloor heating

Максимальная тепловая мощность напрямую связана с температурой пола. График показывает максимальную тепловую мощность системы теплого пола, когда заданная температура в помещении составляет 21 ° C, а отапливаемая площадь составляет 10 м².

Если вы хотите получить пол с подогревом, взгляните на наш ассортимент продукции для теплого пола , чтобы найти систему, подходящую для выбранной вами отделки пола, или запросите бесплатное предложение здесь .

.

Типичные ошибки теплого пола и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки. Даже при самом лучшем в мире процессе планирования легко допустить глупые ошибки на этапе установки. Обращая внимание на передовой опыт и следуя правильным шагам во время установки, вы можете избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

UFH, ошибка номер один: выход на канал

Когда установщики торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки. Труба действует как защитный кожух для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку.Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может спасти вас от перезвона позже.

UFH, ошибка вторая: разрыв под давлением

Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытания под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одной работы к другой. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем выполнять испытание давлением при давлении 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет нанесена полностью, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH, ошибка третья: Проведение неправильного испытания под давлением

Вы не поверите, но проведение опрессовки воздухом вместо воды - распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода - нет. Важно убедиться, что в системе нет следов воздуха, поскольку воздушные петли в трубе не позволят системе работать должным образом.

UFH, ошибка четвертая: Не открываются клапаны на коллекторе при проведении испытания под давлением

Сложное дело - испытания давлением, не правда ли? Даже если вы не забудете провести испытание под давлением и следуете передовой практике, проведя испытание с использованием воды, а не воздуха, все равно можно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки изоляции на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует открутить, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать распространенных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

См. Также…

Почему УФН - самый эффективный источник отопления для зданий

3 Основные аспекты трубопровода при установке системы теплого пола

Эффективное планирование, позволяющее избежать распространенных ошибок теплого пола

5 Польза для здоровья от теплых полов

Автор: JG Marketing

,

Полы с подогревом - влажные по сравнению с электрическими полами с подогревом

Should I install wet or dry underfloor heating?

Теплый пол - ответ на комфорт и экономию?

Полы с подогревом могут быть отличным способом обогрева вашего дома - они хорошо выглядят, экономят место, обычно дешевле в эксплуатации и не вызывают уродливых радиаторов! Однако одно решение, которое вам нужно сделать, - это выбрать влажную или сухую систему. Другими словами, вы хотите систему электрического теплого пола или систему с водопроводом и трубами?

Не существует универсального ответа.Итак, давайте рассмотрим некоторые плюсы и минусы каждого типа отопления:

Влажные системы - Плюсы

    • Чрезвычайно эффективен в эксплуатации и работает при низких температурах.
    • Идеально подходит для использования с тепловыми насосами для достижения невероятной эффективности.

Влажные системы - Минусы

    • Первоначальные затраты очень высоки
    • Экономия по сравнению с радиаторами не делает его рентабельным.
    • Трубы труднодоступны, если есть какие-либо проблемы.

Электросистемы - Плюсы

    • Относительно недорого в установке
    • Нет трубопроводов - простой монтаж.
    • Легко устанавливается на верхних этажах

Электрические системы - против

    • Очень дорого в эксплуатации
    • Размещение мебели и тяжелых предметов необходимо производить осторожно.

Итак, как видите, у каждого метода теплого пола есть свои плюсы и минусы, и зачастую это не просто выбор.

Underfloor heating or radiators?

Стоимость теплых полов

Это будет немного зависеть от типа вашего пола - твердого или подвесного, но можно с уверенностью сказать, что мокрая система намного дороже. Обычно мы видим расценки на установку системы влажных полов около 100 фунтов стерлингов за квадратный метр. Это действительно может быть больше, чем, скажем, 50 квадратных метров собственности!

Underfloor_heating_pipes

Теплый пол перед укладкой стяжки.

Электрические полы с подогревом стоят намного меньше, причем некоторые системы стоят всего 20 фунтов за квадратный метр.Так что для некоторых это очень привлекательный вариант. Однако эксплуатационные расходы, вероятно, будут намного выше, поскольку стоимость электроэнергии на единицу намного выше, чем стоимость газа или теплового насоса.

Следует ли нам мокрый или сухой теплый пол?

Это действительно зависит от ваших обстоятельств. Если у вас дешевое электричество, солнечная или ветровая система, то в качестве альтернативы могут быть конкурентоспособными электрические теплые полы. Это, безусловно, дешево в установке. Если вы подключены к газовой сети или можете использовать тепловой насос, то влажные полы с подогревом - явный победитель, особенно с точки зрения долгосрочной окупаемости.

Электрическое отопление все еще может быть полезно в качестве дополнительной системы отопления, например, для поддержания теплого пола в ванной комнате, но на самом деле его не следует использовать в качестве основной системы отопления, если вы не попадаете в довольно специфическую категорию.

,

Под новый бетонный пол или стяжку

У нас есть 3 различных решения для установки труб водяного теплого пола под бетонный / стяжной пол

Этот тип системной установки является наиболее популярным и экономичным на сегодняшний день на рынке. Трубы укладываются в стяжку или бетон, что означает, что весь пол нагревается, как один огромный радиатор. Эта система обычно предназначена для новостроек или пристроек / зимних садов

  • Clipped direct with staples

    Прямой клипс со скобами

    • Изоляционная плита с фольгированной облицовкой, такая как Kingspan или Celotex, сначала укладывается на бетонный пол.
    • Затем трубопровод крепится прямо к нему. После испытания трубопровода его покрывают песчано-цементной стяжкой или ангидритной стяжкой с насосом.
    • NB. Пожалуйста, уточняйте в строительном контроле толщину изоляции в новостройках.
  • Clip rail system

    Рельсовая система с зажимом

    • Наша система зажимных направляющих идеально подходит для установок, где невозможно закрепить непосредственно на изоляцию ниже (обычно из-за ограничений по высоте пола и толщине изоляции), направляющие являются самоклеящимися и поставляются длиной 1 метр, и они могут приклеиваться прямо к черному полу.
    • Затем трубы прикрепляются к направляющим на требуемом расстоянии друг от друга, и стяжка может быть установлена ​​как обычно.
    • NB. Если невозможно вставить изоляционные плиты с фольгированной облицовкой большей толщины, все же можно использовать наши изолированные подкладочные плиты для плитки ProWarm ™, поскольку они имеют толщину всего 6 мм, их можно приклеить к бетонному основанию с помощью гибкого плиточного клея и планку с зажимом можно прикрепить непосредственно к ним, после чего стяжку можно будет установить как обычно.
  • Plastic egg Crate system

    Система пластиковых ящиков для яиц

    • Эта система представляет собой более старомодный стиль установки полов с подогревом, трубы закрепляются на пластиковом поддоне в виде яичного ящика, который затем обычно покрывается стяжкой.
    • Недостатком этой системы является то, что она не имеет изоляции под ней, и это дороже, чем система прямого типа с клипсой.

Какой комплект лучше всего подходит для вас?

После того, как вы определились с типом конструкции пола и необходимым процессом установки, выясните, какой отопительный комплект лучше всего подходит для вашего проекта.

,
