Переключатель на 2 положения схема подключения – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

принцип работы и схема подключения

Чтобы организовать освещение мест, имеющих два или более входов, сегодня активно используются проходные переключатели на 2 положения. От обычных выключателей они отличаются наличием большего количества контактов. Для их подключения необходимо понять принцип работы и познакомиться со схемой. В результате можно сделать проживание более комфортным и одновременно сократить расходы на электроэнергию.

Принцип работы

Так как проходные переключатели электрические на 2 положения имеют на один контакт больше в сравнении с классическими выключателями, то схема подключения этих устройств несколько сложнее. При нажатии на клавишу замыкается одна цепь, а вторая в этот момент размыкается. Таким образом, устройство не имеет положения «выключено», а рассчитано на два рабочих состояния:

  • Подключение входа к выходу № 1.
  • Вход соединен с выходом № 2.

На корпусе фирменных устройств находится схема его подключения, что упрощает задачу. Если же был приобретен дешевый продукт, то чаще всего приходится вызвонить контакты. Это обязательно следует сделать, так как некоторые недобросовестные производители зачастую путают контакты во время сборки, и переключатель не будет нормально работать.

Вызваниваются контакты с помощью цифрового или стрелочного прибора. В первом случае при замыкании клемм будет подан звуковой сигнал, а во втором стрелка отклонится вправо до упора. Эти манипуляции необходимы для того, чтобы обнаружить общий контакт.

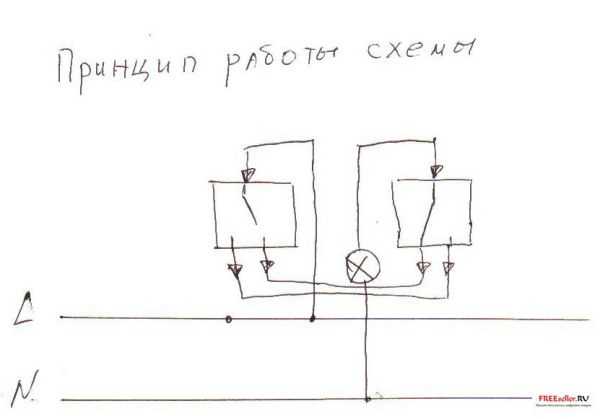

Схема подключения однопозиционного выключателя

Подсоединить устройство с одной клавишей значительно проще, чем с двумя. Если понять принцип подключения, то в будущем не возникнет серьезных проблем с различными проходными выключателями. Установить такое устройство можно на лестнице двухэтажного дома либо у входа в спальню и около кровати.

Фазный проводник необходимо подключить на вход одного из двух устройств

. Входная клемма второго переключателя соединяется с одним контактом осветительного прибора, второй провод которого подключается к нулевому проводнику. После этого остается лишь соединить свободные входы и выходы переключателей друг к другу.

Если было принято решение установить проходные выключатели, то, возможно, придется внести изменения в проводку, ориентируясь на рисунок. В соответствии с современными требованиями разводка проводников может выполняться на расстоянии в 15 см от потолка. Для удобства выполнения работ провода принято укладывать в специальные короба, а их концы выводить в распределительные коробки.

Это весьма практично, ведь в случае повреждения проводника его можно легко заменить.

Для подключения проводов в распределительных коробках используются специальные контактные колодки. Можно применять даже скрутки, но они затем должны быть хорошо пропаяны и качественно изолированы.

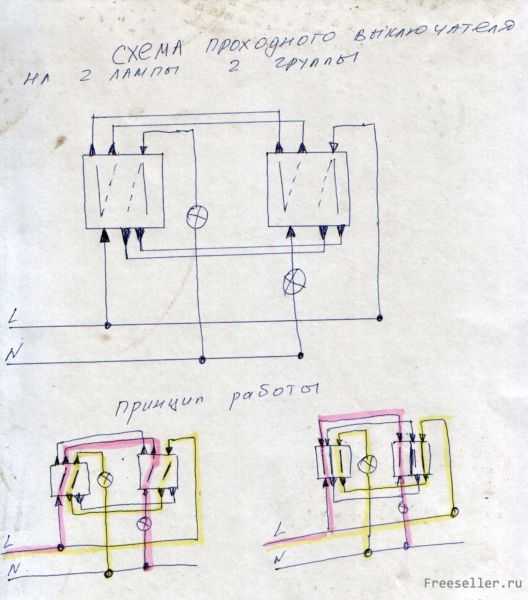

Подключение двухпозиционного устройства

Эти выключатели предназначены для управления двумя осветительными устройствами

и имеют шесть контактов. Для подключения переключателя электрического двухпозиционного потребуется больше проводов в сравнении с одноклавишным. Фазный проводник необходимо соединить с двумя входами устройства. Два оставшихся входных контакта соединяются с одним проводом каждого осветительного устройства.

Нулевой провод, в свою очередь, необходимо соединить с оставшимися проводниками ламп. После этого остается подключить входные клеммы одного переключателя к выходным второго.

Если был опыт подключения одноклавишного переключателя, то на практике серьезных затруднений возникнуть не должно. В противном случае придется внимательно изучить схему и выполнить все необходимые подключения.

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

  • К одному проводнику осветительного прибора присоединяется нулевой провод.
  • Фазный проводник подключается к входной клемме одного из переключателей.
  • Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
  • Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

220v.guru

Переключатели электрические.Виды и устройство.Работа.Применение

Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.

Принцип действия

Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.

Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.

Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.

Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.

Виды и конструктивные особенности

Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.

Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

  • Угловые.
  • Нажимные.
  • Поворотные.

Угловые переключатели типа тумблера изготавливаются по двум схемам:

  • С врубными контактами (рисунок «а»).
  • Коромыслового типа (рисунок «б»).

Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.

Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).

По схеме подключения тумблерные переключатели с врубными контактами делятся на:

  • Однополюсные (рисунок «а»).
  • Однополюсные сдвоенные (рисунок «б»).
  • Двухполюсные на две позиции (рисунок «в, г»).

Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).

Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.

Микротумблеры

Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.

Нажимные переключатели электрические



Переключатели электрические в виде кнопок классифицируются по типу управления:

• Обычные. Цепь разомкнута или замкнута только при нажатом положении.
• Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
• Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.

Схемы подключения обычных и залипающих кнопок делят на:

  • Однополюсные включения (рисунок «а»).
  • Выключения (рисунок «б»).
  • Включения-выключения (рисунок «в»).
  • Двухполюсные включения (рисунок «г»).

Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.

Поворотные переключатели

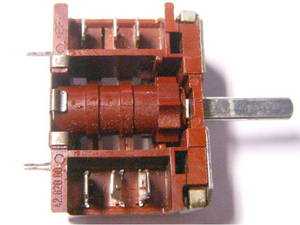

Галетные переключатели электрические

Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.

Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).

Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.

В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.

Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.

Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.

Схема перекрестного переключателя освещения

Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.

Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.

Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.

Похожие темы:

electrosam.ru

Выключатели

 Типы выключателей

    В зависимости от метода воздействия на  исполнительный элемент выключателя - часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.

    Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.

    Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.

    Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях,  цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом.  Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.

    Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.

    Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.



Клавишный выключатель



Рис. 2 Клавишный выключатель

    Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.



Поворотный выключатель

Рис. 3 Поворотный выключатель



    Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.

Перекидной выключатель

Рис. 4 Перекидной выключатель



    Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4.  Могут иметь две группы таких контактов.

    Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.



                                                                                                                                                    21.06.2014 г.

    К Части 2 статьи

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

electromontaj-proekt.ru

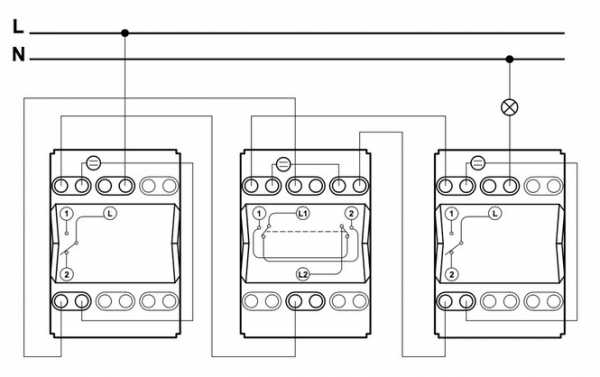

Как подключить промежуточный (перекрестный, крестовой) переключатель.

Если у вас возникает задача управления светом более чем с двух мест, вам необходим промежуточный переключатель. Он подключается между двумя переключателями (проходными выключателями). Если поставить один промежуточный переключатель, между двумя переключателями, то можно управлять светом (включать и выключать) с трех мест. Если поставить два промежуточных переключателя, между двумя переключателями, можно управлять светом с четырех мест, и т. д. Работает промежуточный переключатель по тому же алгоритму, что и простой переключатель. У него нет однозначного положения включено и выключено. Положение включено и выключено, зависит от положения соседних переключателей.

Внизу на рисунке схема подключения.

Несколько примеров подключения переключателей различных производителей.


Cхема подключения переключателей Legrand серии Valena

Схема подкючения промежуточного переключателя Legrand Celiane:

Схема подключения промежуточного переключателя Legrand серии Etika

Схема подключения промежуточного переключателя Gira.

Артикул промежуточного переключателя 010700.

Артикул двух простых переключателей слева и справа на схеме 010600.

Схема подключения промежуточного переключателя Jung.

Схема подключения промежуточных (перекрестных) переключателей Schneider Electric серии Unica

Схема подключения промежуточного (перекрестного) переключателя Schneider Electric серии Odace

КАК ПОДКЛЮЧИТЬ ПЕРЕКРЕСТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ ATLAS DESIGN

Схема подключения промежуточного (перекрестного переключателя) Bticino

Схема подключения в которой лампочки подсветки работают в режиме подсветки в темноте.

Схема подключения в которой лампочки подсветки работают в режиме индикации (индикации включения нагрузки).

Как подключить переключатели промежуточные (перекрестные) ABB Zenit:

Как подключить переключатели промежуточные (перекрестные) ABB Basic55:

Как подключить (схема подключения) проходной (перекрестный) переключатель Anam

На главную страницу

xn--80acmllexpcq1j.xn--p1ai

Пакетный выключатель: назначение, устройство, схема подключения

В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.

Назначение

Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.

Они применяются:

  • в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
  • в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
  • в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
  • Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.

Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.

Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.

Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.

Преимущества

  • К достоинствам пакетников относятся:
  • компактность;
  • высокая скорость подавления электрической дуги;
  • минимальные требования к уходу;
  • устойчивость к механическим повреждениям.

Недостатки

Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

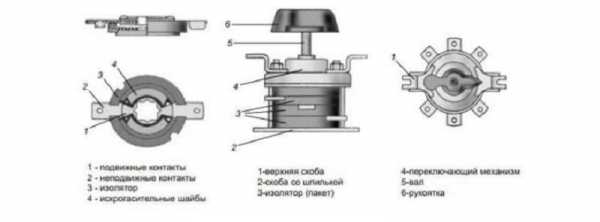

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

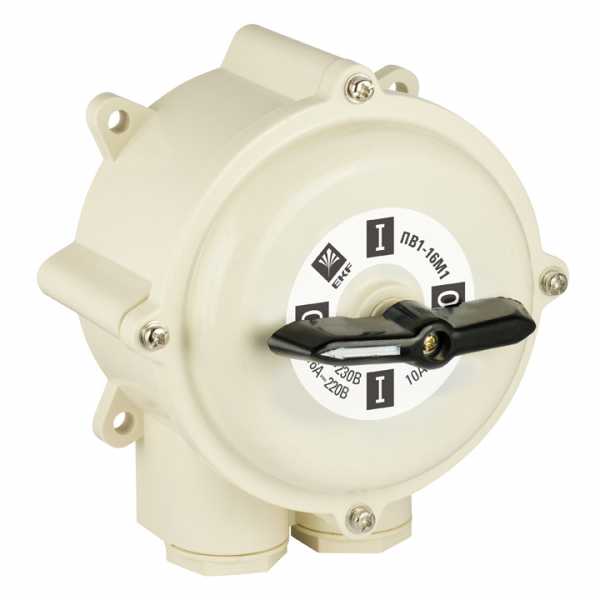

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

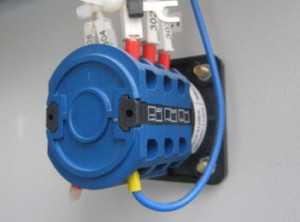

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Структурное обозначение (маркировка)

Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:

Таблица 1

№ позиции структура Расшифровка
1 ПХ ПВ – пакетный выключатель; ПП – пакетный переключатель
2 Х Количество полюсов:

1 – однополюсный;

2 – двухполюсный;

3 – трёхполюсный;

4 – четырёхполюсный.

3 XXX Условное обозначение параметров номинального тока:

16 – 16 А;

40 – 40 А;

63 – 63 А;

100 – 100 А;

160 – 160 А.

4 XX Количество направлений (для переключателей) электрических цепей:

h3 – два направления;

h4 – три направления;

h5 – 4 направления;

P – для реверса мотора.

5 XX Шифр климатического исполнения и категории размещения по ГОСТ 16708-84
6 xxxx Шифр степени защиты и материала корпуса:

IP00 – открытый;

IP30 – карболитовый корпус;

IP56 пл. – пластиковый;

IP56 сил. – силуминовый.



7 x Способ крепления:

1 – передней скобой, за 4 мм панелью;

2 – передней скобой за 25 мм панелью;

3 – крепление задней скобой внутри шкафа;

4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56).

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название Количество
полюсов
Номинальный ток А Число
коммутаций
Степень защиты
220В 380В
ПВ1-16-М3 1 16 10 1 IP00
ПВ2-16-М3 2 16 10 1 IP00
ПВ3-16-М3 3 16 10 1 IP00
ПВ2-40-М3 2 40 25 1 IP00
ПВ3-40-М3 3 40 25 1 IP00
ПВ4-40-М3 4 40 25 1 IP00
ПВ2-100-М3 2 100 60 1 IP00
ПВ3-100-М3 3 100 60 1 IP00
ПВ4-100-М3 4 100 60 1 IP00
ПВ1-16-М1 IP56 пластик 1 16 10 1 IP56
ПВ2-16-М1 IP56 пластик 2 16 10 1 IP56
ПВ3-16-М1 IP56 пластик 3 16 10 1 IP56
ПВ2-40-М1 IP56 пластик 2 40 25 1 IP56
ПВ3-40-М1 IP56 пластик 3 40 25 1 IP56
ПВ4-40-М1 IP56 пластик 4 40 25 1 IP56
ПВ2-100-М1 IP56 пластик 2 100 60 1 IP56
ПВ3-100-М1 IP56 пластик 3 100 60 1 IP56
ПВ4-100-М1 IP56 пластик 4 100 60 1 IP56
ПП1-16-h3-М3 1 16 10 2 IP00
ПП2-16-h3-М3 2 16 10 2 IP00
ПП3-16-h3-М3 3 16 10 2 IP00
ПП4-16-h3-М3 4 16 10 2 IP00
ПП2-40-h3-М3 2 40 25 2 IP00
ПП3-40-h3-М3 3 40 25 2 IP00
ПП4-40-h3-М3 4 40 25 2 IP00
ПП2-100-h3-М3 2 100 60 2 IP00
ПП3-100-h3-М3 3 100 60 2 IP00
ПП4-100-h3-М3 4 100 60 2 IP00
ПП2-16-h3-М2 IP56 пластик 2 16 10 2 IP56
ПП3-16-h3-М2 IP56 пластик 3 16 10 2 IP56
ПП4-16-h3-М2 IP56 пластик 4 16 10 2 IP56
ПП2-40-h3-М2 IP56 пластик 2 40 25 2 IP56
ПП3-40-h3-М2 IP56 пластик 3 40 25 2 IP56
ПП4-40-h3-М2 IP56 пластик 4 40 25 2 IP56
ПП2-100-h3-М2 IP56 пластик 2 100 60 2 IP56
ПП3-100-h3-М2 IP56 пластик 3 100 60 2 IP56
ПП3-16-h4-М3 3 16 10 3 IP00
ПП3-40-h4-М3 3 40 25 3 IP00
ПП4-40-h4-М3 4 40 25 3 IP00
ПП2-100-h4-М3 2 100 60 3 IP00
ПП3-100-h4-М3 3 100 60 3 IP00
ПП4-100-h4-М3 4 100 60 3 IP00
ПП2-16-h4-М2 IP56 пластик 2 16 10 3 IP56
ПП3-16-h4-М2 IP56 пластик 3 16 10 3 IP56
ПП4-16-h4-М2 IP56 пластик 4 16 10 3 IP56
ПП2-40-h4-М2 IP56 пластик 2 40 25 3 IP56
ПП3-40-h4-М2 IP56 пластик 3 40 25 3 IP56
ПП4-40-h4-М2 IP56 пластик 4 40 25 3 IP56
ПП2-100-h4-М2 IP56 пластик 2 100 60 3 IP56
ПП3-100-h4-М2 IP56 пластик 3 100 60 3 IP56
ПП1-16-h5-М3 1 16 10 4 IP00
ПП2-16-h5-М3 2 16 10 4 IP00
ПП3-16-h5-М3 3 16 10 4 IP00
ПП4-16-h5-М3 4 16 10 4 IP00
ПП2-40-h5-М3 2 40 25 4 IP00
ПП3-40-h5-М3 3 40 25 4 IP00
ПП4-40-h5-М3 4 40 25 4 IP00
ПП2-100-h5-М3 2 100 60 4 IP00
ПП3-100-h5-М3 3 100 60 4 IP00
ПП4-100-h5-М3 4 100 60 4 IP00
ПП2-16-h5-М2 IP56 пластик 2 16 10 4 IP56
ПП3-16-h5-М2 IP56 пластик 3 16 10 4 IP56
ПП4-16-h5-М2 IP56 пластик 4 16 10 4 IP56
ПП2-40-h5-М2 IP56 пластик 2 40 25 4 IP56
ПП3-40-h5-М2 IP56 пластик 3 40 25 4 IP56
ПП4-40-h5-М2 IP56 пластик 4 40 25 4 IP56
ПП2-100-h5-М2 IP56 пластик 2 100 60 4 IP56
ПП3-100-h5-М2 IP56 пластик 3 100 60 4 IP56
ПП3-16-P-М3 3 16 10 Реверсивный IP00
ПП3-40-P-М3 3 40 25 Реверсивный IP00
ПП3-100-P-М3 3 100 60 Реверсивный IP00
ПП3-16-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-40-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-100-P-М2 IP56 пластик 3 100 60 Реверсивный IP56

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

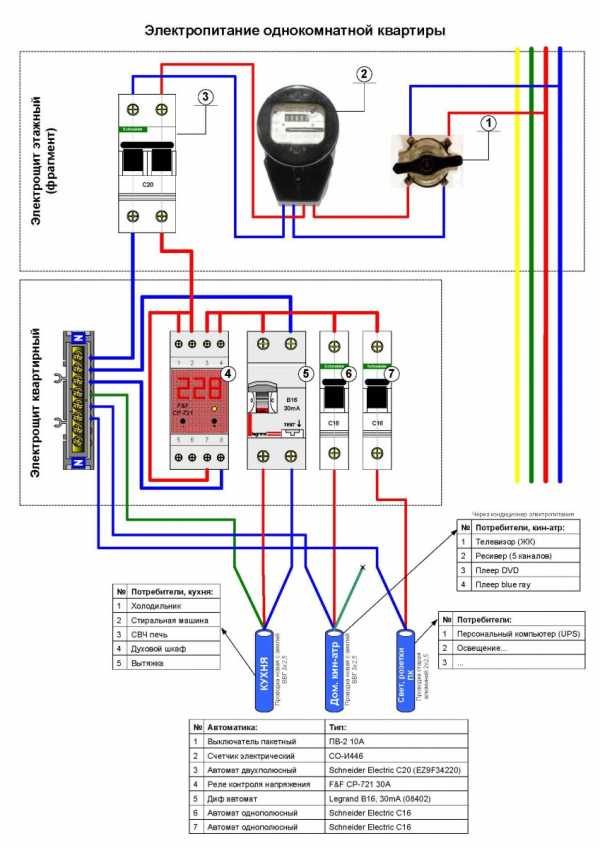

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.

Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Видео по теме


www.asutpp.ru

Схема подключения проходного выключателя » Полезные самоделки



Схемы подключения проходных выключателей.

Использования проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных мест их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.


Или же возьмем к примеру ночник находящийся на лестнице между 1-м и 2-м этажом в частном доме и коттедже. Придя домой поздно ночью можно включить свет на 1 м этаже и выключить его уже на 2-м этаже.

Схема подключения проходного выключателя для управления 1-ой группой светильника из 2-х мест.


Для этого потребуется:

- 2 переключателя (их обычно называют проходными). У каждого одноклавишного переключателя имеется по 3 контакта и по два положения самого переключения (см. принцип работы схемы).

Причём, режим переключения должен быть «перекидного характера», то есть - один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.




Рис.1. Схема подключения проходного переключателя в 2-х местах на 2 направления для управления 1-ой группой светильников.


Для того, чтобы Вам проще было разобраться с данной схемой обратите внимание на рисунок принцип работы схемы:





Рис.2 Принцип работы схемы проходного переключателя.

Работа данной схемы очень проста и заключается просто в переключении в механизмах самих переключателей.

Для монтажа можно использовать 3-х жильный провод. Подключение осуществляется следующим образом.

- К переключателю № 1 подводиться фазный проводник L, а к переключателю № 2 вывод к светильнику.
- Второй вывод светильника подключается к нулевому проводнику N.

- Оба переключателя соединяются между собой перемычкой из 2-х кабелей, обязательно обращайте внимание на расположение проводов,указанных на схеме.


Если, написания от руки вам не понятно, воспользуйтесь наглядной схемой подключения переключателей от компании LeGrand



 Схема подключения 3 переключателей для управления 1 группой светильников.



Здесь потребуется 2 проходных переключателя и один промежуточный.



Наглядная схема от компании Legrand ниже:



Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников



Схема подключения проходного выключателя для управления 2-мя группами светильников уже более сложна и отличается уже только тем, что к каждому переключателю подводиться не 3 а 6 проводов. Принцип действия схемы аналогичен предыдущей разве, что сложнее на порядок.







Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные).



А вот и схемка на 2 подключения от компании  Legrand.





Существуют и иные схемы, которые позволяют обойти это ограничение. Но данные схемы очень редко находят себе применение.


Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». при покупке также обратите внимание на рекомендации по подключения конкретного производителя.



Александр Борисов, г. Самара

Категория: Строительство и ремонт / Электрика

www.freeseller.ru

Схема кулачкового переключателя КПУ11-10/3186 | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я хотел бы рассказать Вам про схему подключения кулачкового переключателя КПУ11-10/3186 от TDM.

В ассортименте у данного производителя (и не только) имеется множество различных схем переключателей.

Все варианты я приводить в пример не буду, Вы их можете самостоятельно найти в соответствующих каталогах.

Помимо применения переключателей в цепях управления, также имеются различные варианты переключателей для подключения вольтметров и амперметров.

Но в данной статье я остановлюсь именно на переключателе КПУ11-10/3186, т.к. этому предшествовали интересные события из моей практики.

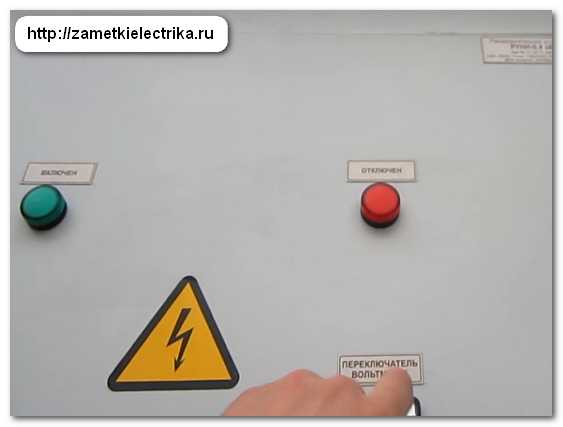

Переключатель КПУ11-10/3186 установлен на дверце одной из наших КТПН 10/0,4 (кВ) и используется в качестве вольтметрового переключателя. Напомню для тех кто забыл, что КТПН — это комплектная трансформаторная подстанция наружного исполнения.

Приведу расшифровку его обозначения:

  • КПУ — кулачковый переключатель
  • 11 — открытое исполнение со степенью защиты со стороны контактов IP20 (читайте про расшифровку всех кодов степеней защиты IP)
  • 10 — номинальный ток контактов (в амперах)
  • 3168 — имеет 7 положений

С помощью КПУ11-10/3186 осуществляется переключение режимов измерения фазных и линейных напряжений, причем при использовании лишь одного вольтметра.

Из расшифровки известно, что переключатель имеет 7 положений:

  • L1L2 (AB)
  • L2L3 (BC)
  • L3L1 (CA)
  • O — нулевое положение
  • L1N (AO)
  • L2N (BO)
  • L3N (CO)

Так почему же я решил рассказать о схеме его подключения?!

КТПН 10/0,4 (кВ) была вновь вводимой и после подачи напряжения у нас не заработал вольтметр. Вернее, он показывал напряжение лишь в одном положении переключателя (L3N), а на остальных никак не реагировал и показания вольтметра были на нуле.

Кстати, на этой же КТПН я занимался настройкой цифрового температурного реле ТР-100, о чем подробно рассказывал в своей публикации (переходите по указанной ссылочке).

В первую очередь я измерил напряжение на клеммах вводного автомата — на всех трех фазах напряжение находилось в пределах 400 (В). Естественно, что после этого я решил проверить схему подключения вольтметрового переключателя.

Открываю дверцу и вижу, что на переключатель приходит три фазных провода (А-301, В-302, С-303) с нулем (провод синего цвета), а также вижу два отходящих на вольтметр провода (304 и 305). Напряжение на клеммах (301-302-303) тоже присутствовало. И вроде бы все верно!

Тем более на схеме, прикрепленной на дверце, именно так и изображено подключение данного переключателя!

Но не тут то было! На самом деле схема подключения переключателя КПУ11-10/3186 выглядит следующим образом. Для его правильной работы необходимо дополнительно установить 6 перемычек между клеммами: (1-3), (5-7), (2-6), (6-10), (4-8), (8-12).

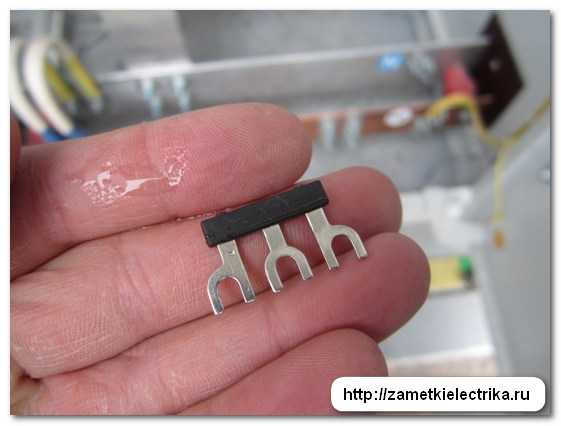

Причем тех, кто занимался монтажом и сборкой вторичных цепей КТПН, не смутила имеющаяся перемычка, которая, скорее всего шла в комплекте с переключателем. Они явно посчитали ее лишней и просто напросто прикрепили ее на приходящие провода (заказчик самостоятельно найдет ей правильное применение).

В итоге, мне пришлось устранять данную неисправность на месте. Перемычку, которая была прикреплена на проводах, я установил на клеммы (2-6-10), а остальные перемычки, изготовленные из провода ПуГВ сечением 1,5 кв.мм, подключил на клеммы (4-8), (8-12), (1-3) и (5-7).

После этого вольтметровый переключатель заработал с полной своей функциональностью. Браво! Причем это была не единственная ошибка монтажников — также на данной КТПН не работала сигнальная арматура положения вводного автомата, неправильно были разделаны кабели от термодатчиков и не заземлены их экраны, и еще много разной мелочи.

Вот посмотрите видео, где я показываю работу вольтметра до и после устранения неисправности в схеме его подключения:

Дополнение. Как оказалось, перемычки (1-3) и (5-7) уже установлены внутри переключателя и их отдельно устанавливать не нужно. Визуально эти перемычки не видно, только если разобрать переключатель, что категорически не нужно делать, или прозвонить соответствующие выводы. Почему тогда на схеме перемычки (1-3) и (5-7) не обозначили, например, жирными линиями, в отличии от остальных?! Лично для меня не понятна логика такого подключения. Почему бы не подключить и остальные перемычки внутри переключателя?! Две перемычки установили, а остальные самим ставить? В общем имейте ввиду данный нюанс.

P.S. Будьте внимательны при проведении электромонтажных работ и прочих работ по обслуживанию электрооборудования! Никогда не спешите и всегда проверяйте за собой и друг за другом! Поверьте, в этом не ничего зазорного. Всем спасибо за внимание, до новых встреч!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru
