Как правильно уложить инфракрасный теплый пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить инфракрасный теплый пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить инфракрасный теплый пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

Монтаж пленочного теплого пола

1 Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола. Желаемая температура для комнаты устанавливается терморегулятором.

При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т. е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

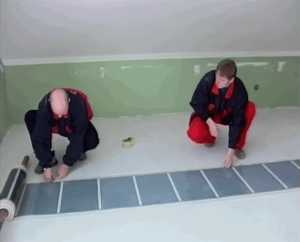

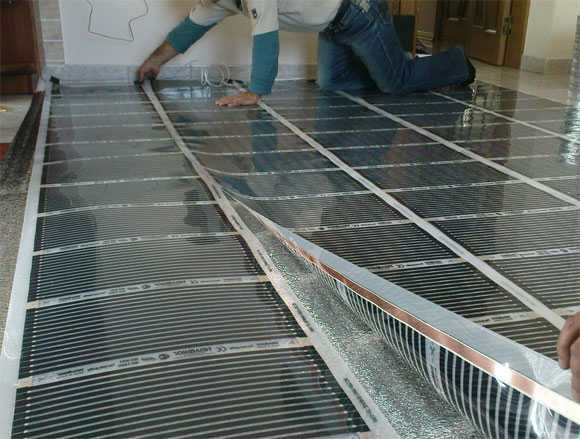

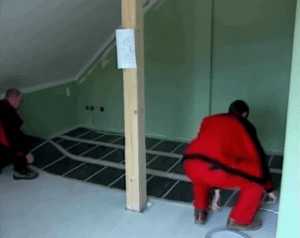

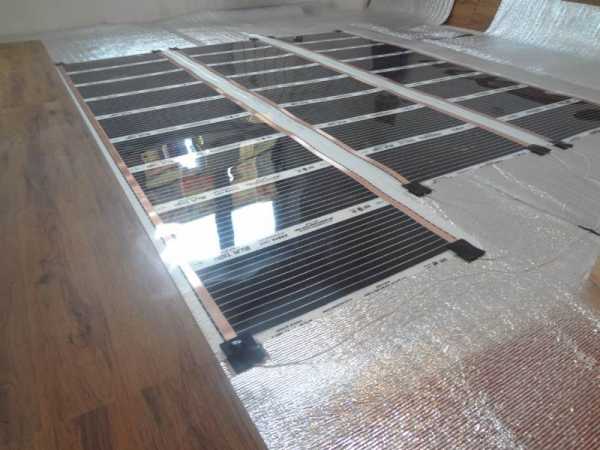

4. Разложите листы термопленки на теплоотражающий материал

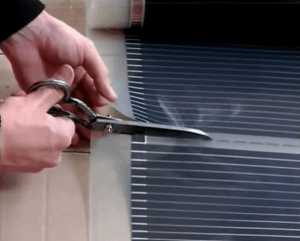

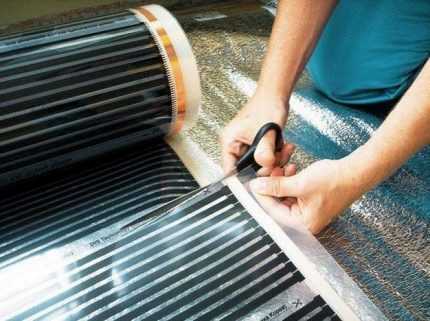

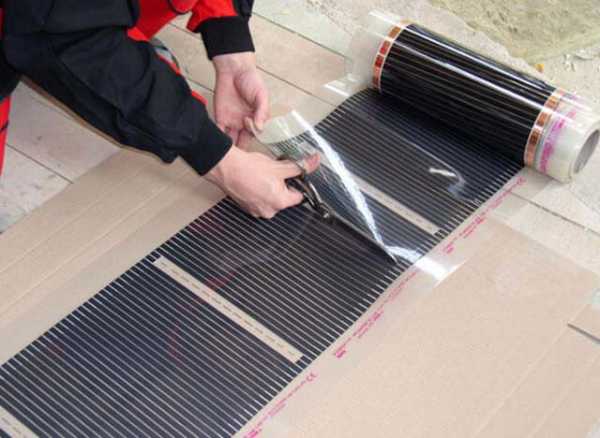

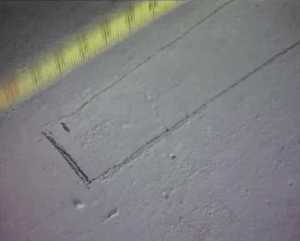

Разрежьте термопленку на полосы нужного Вам размера.

Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

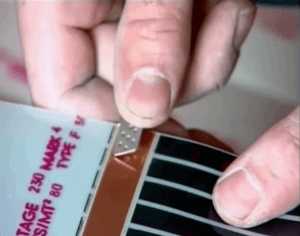

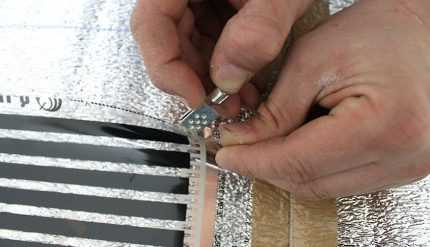

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе).

Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.

Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу.

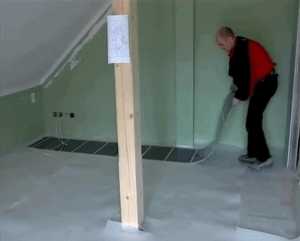

Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.

7. Соедините термопленку с проводом

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка.

Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

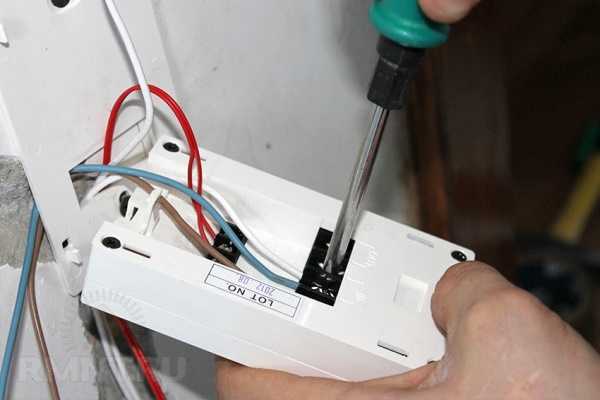

9. Подключите соединительные провода к терморегулятору.

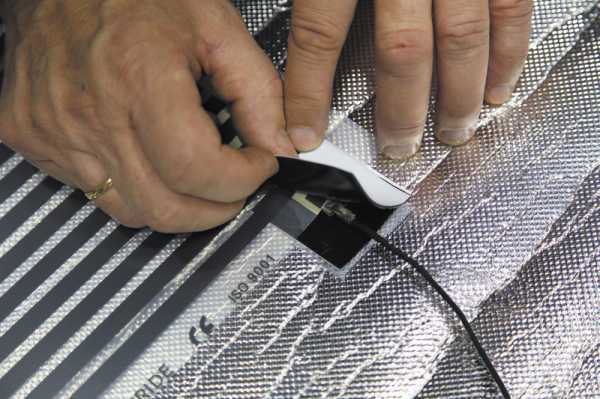

10. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча.

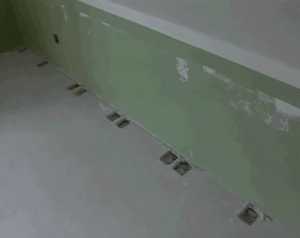

Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.

12. Протестируйте систему обогрева.

13. Уложите финишное напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.
Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы.

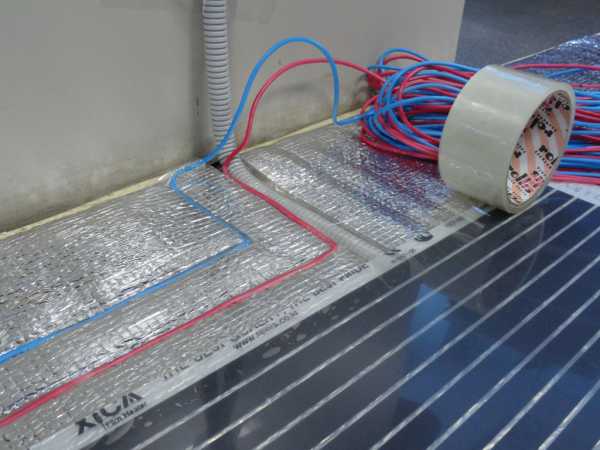

Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

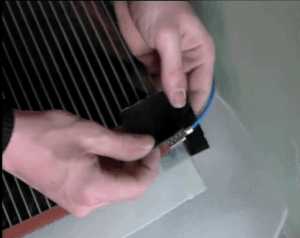

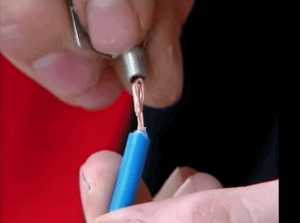

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.

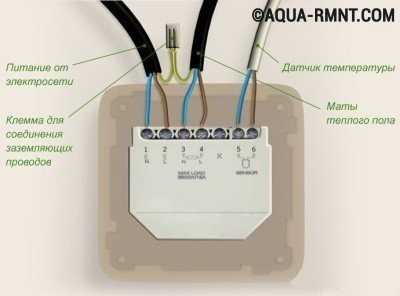

Схема подключения проводов указана на каждом терморегуляторе.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.
При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции
При монтаже под линолеум, ламинат, ковролин: Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки. На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту. Уложите на нее напольное покрытие.
Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.Пленочный теплый пол своими руками

В предыдущих статьях я рассказал про укладку кабеля электрического тёплого пола и укладку нагревательных матов. В этой статье я расскажу про плёночный электрический пол и об его укладке своими руками.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

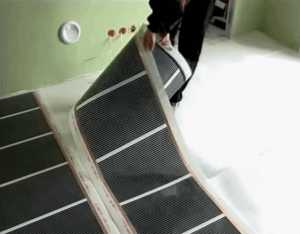

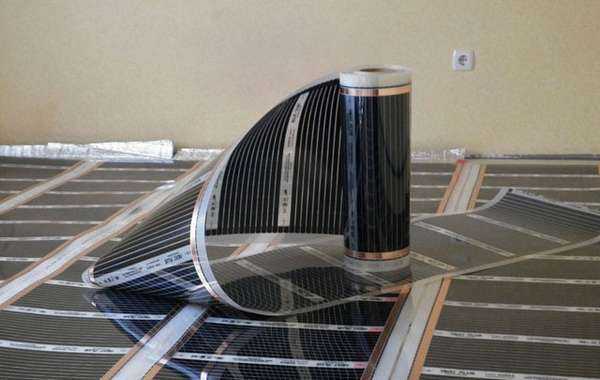

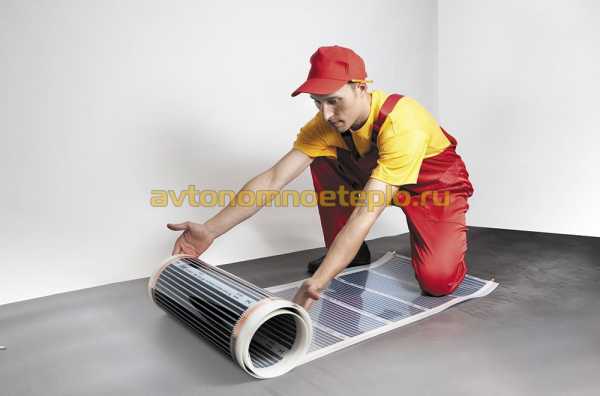

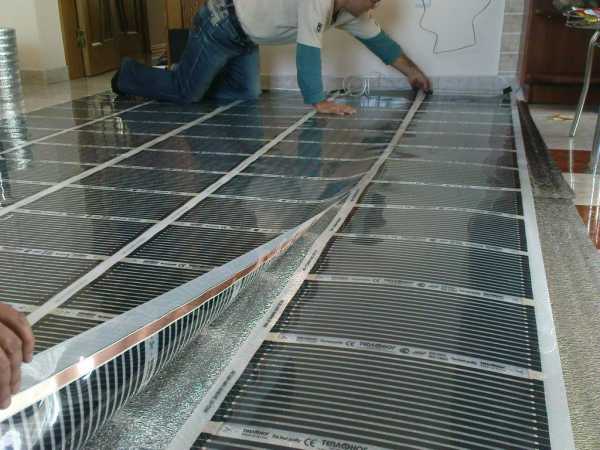

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода. Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством.

Финишные покрытия на плёночный тёплый пол

Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.

Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.

Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).

Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.

Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.

Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека.

Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы.

Желательно отдавать предпочтение первому варианту, т. к. в этом случае при нагреве не будут выделяться вредные вещества.

Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой. Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП. Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

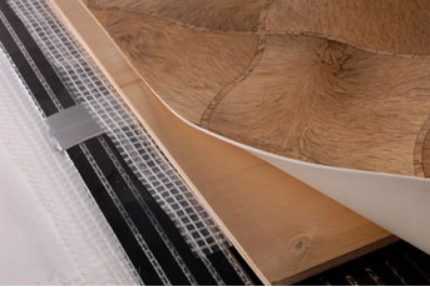

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.

Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый полукладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

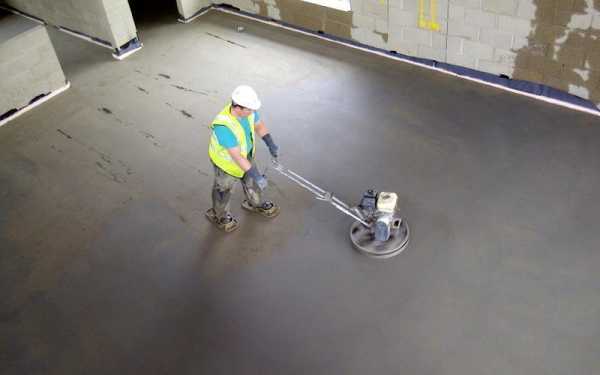

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

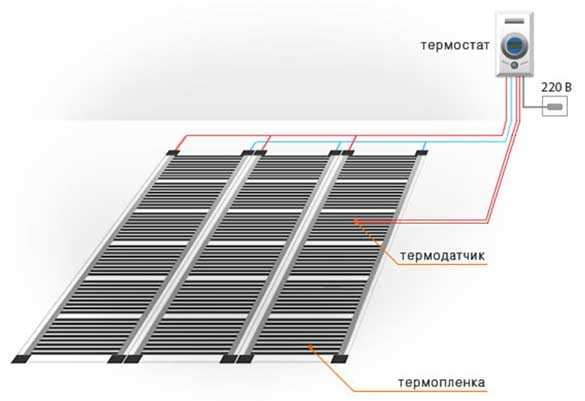

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

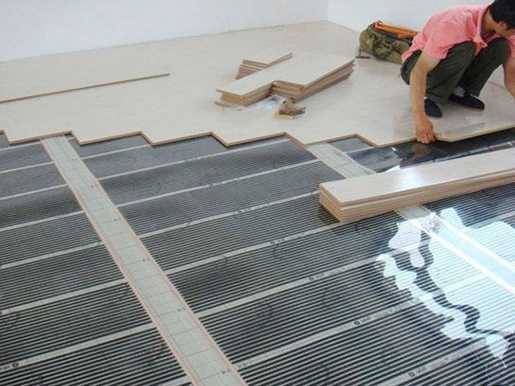

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

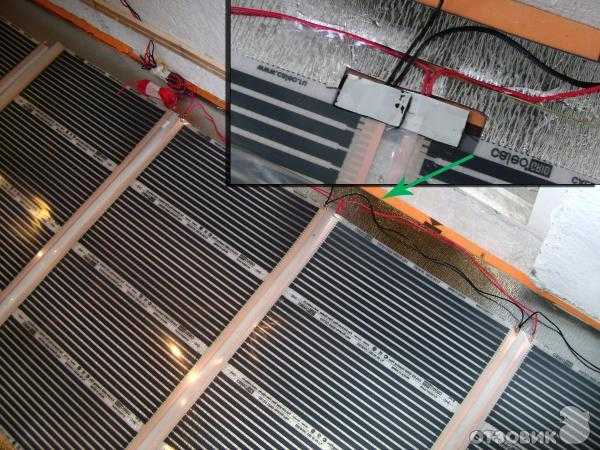

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола.

Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы.

Теплый пол под ламинат на деревянный пол

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинатимеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол».

Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

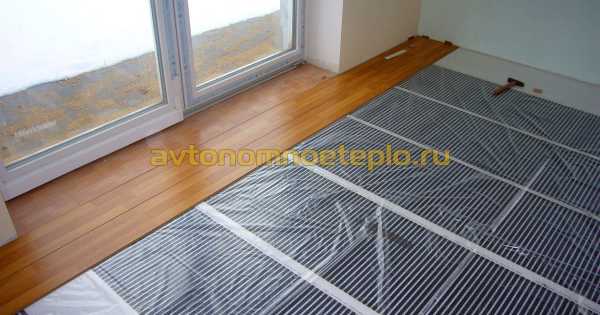

Пленочный инфракрасный теплый полпрекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом.

Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого поланеобходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку.

Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн.

Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной.

Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинатлучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

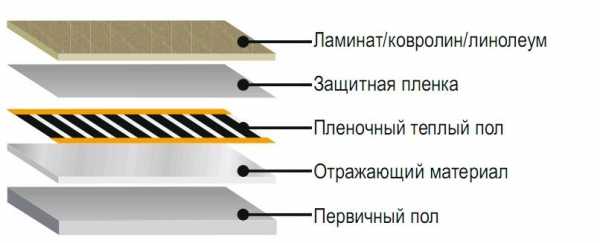

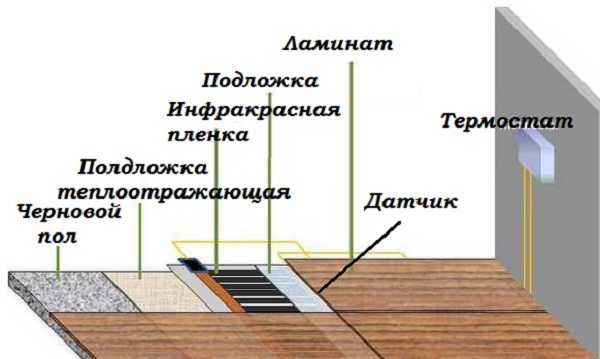

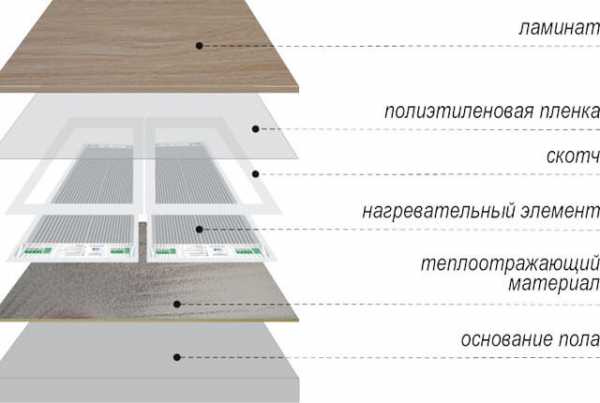

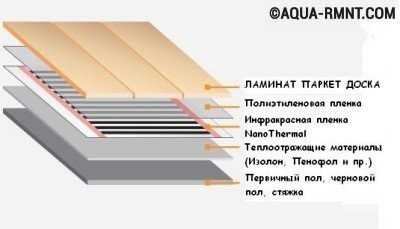

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

Недостатками являются:

Укладка ламинатана пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия.

Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить инфракрасный теплый пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

https://samelectrik.ru/kak-pravilno-stelit-teplyj-pol-pod-linoleum.html

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

http://remoo.ru/pol/teplyiy-pol-pod-laminat-na-derevyannyiy-pol

myprofnastil.ru

Инфракрасный теплый пол своими руками

Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления.  Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.

Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.

Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!

Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:

• Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
• Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом  и горизонтальных поверхностях.
• Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
• Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
• Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
• Максимальная безопасность для человека.

Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

aqua-rmnt.com

монтаж, установка, укладка ИК пленочного пола, инфракрасная пленка на фото и видео

Содержание:

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

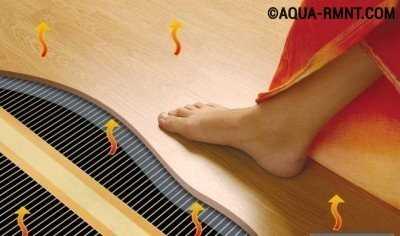

Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа»).

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по всему помещению;
• эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
• температура нагрева пленки не превышает 30-40 ^оС, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
• быстрое начало нагревания помещения;
• удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м². Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м², которая способна нагреваться до 40-45 ^оС, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

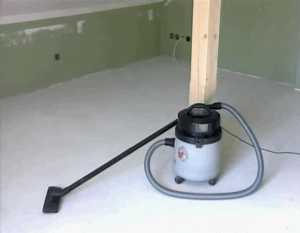

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения. Читайте также: «Установка теплого пола своими руками – правила монтажа».

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

polspec.com

укладка пленочного ИК теплого пола

Линолеум – относительно недорогое и несложное в монтаже напольное покрытие. Но оно не всегда хорошо переносит обогрев. Поэтому, выбирая тёплый пол под линолеум, необходимо ориентироваться на целый ряд факторов. С указанными ориентирами стоит ознакомиться, согласны?

Мы расскажем, какой вариант напольной греющей системы лучше выбрать для укладки под ламинированное покрытие. У нас вы узнаете, как производится ее монтаж, какие технологические правила следует соблюдать во время сборки. С учетом наших рекомендаций вы сможете обустроить комфортное для проживания пространство собственными руками.

Содержание статьи:

Выбор подходящей марки линолеума

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум – это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

• алкидный или грифталевый;
• нитроцеллюлозный, он же коллоксилиновый;
• релин или резиновый;
• виниловый, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Галерея изображений

Фото из

Выбор линолеума в специализированном маркете

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка для укладки покрытия

Самый популярный вариант линолеума – это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию.

Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка – идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является  инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. обеспечивает именно такие параметры.

Галерея изображений

Фото из

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать , пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже – это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т.п. Таким образом, под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работы с подготовки основания. Его нужно сделать чистым и максимально ровным.

Собственно пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может вызвать их повреждение.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить только небольшой ремонт поверхности, но иногда бывает необходима заливка свежей стяжки

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и устранить отдельные перепады по высоте, если это необходимо.

На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно, при правильной подготовке основания проблем в этом отношении обычно не возникает.

Разрезание инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если резать в других местах, пленка наверняка будет испорчена.

Места, предназначенные для разрезания инфракрасной пленки, обозначены на материале пунктиром. Не стоит пренебрегать этими указаниями, чтобы не испортить систему

Самый узкий кусок пленки, разрезанной по пунктиру, может быть менее 20 см, а самый длинный – около 8 метров. Это позволяет сделать полосы нужной длины в нужном количестве. Чем меньше разрезов, тем проще выполнить монтаж.

Нарезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосы нужно поместить той стороной вверх, которая в инструктаже указана производителем.

Пленку следует аккуратно разровнять, чтобы она плотно прилегала к основанию. Наличие воздушной прослойки между нагревательными полосами и теплоизоляцией недопустимо. После того, как полосы пленки уложены, можно начинать установку контактов.

Соединительный зажим устанавливают на медную полосу и зажимают с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать таким образом, чтобы одна часть элемента оказалась между слоями пленочной оболочки и прикреплялась к медной шине, а вторая часть находилась снаружи.

Соединитель устанавливают так, чтобы его часть оказалась между слоями оболочки инфракрасной пленки. Чтобы зафиксировать соединение, можно использовать обыкновенные пассатижи

После этого нужно скрыть под кусочками битумной изоляции все места подключения биметаллической шины к силовой линии. В изоляции также нуждаются все контакты полос, не подключенные к проводам. Они находятся со стороны, противоположной стороне подключения.

После того, как работы по изоляции завершены, следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не сдвинулась во время укладки линолеума.

Все места контактов при укладке инфракрасной пленки необходимо изолировать битумным скотчем, который входит в комплект. Битумная изоляция наклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его подвешивают на стене в легкодоступном месте. Подключение нужно выполнить в соответствии со схемой. Неопытным в электрике мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладывают под пленку и соединяют с терморегулятором проводами.

Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если же ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.

Чтобы места установки датчика температуры и подсоединенного к нему провода не выделялись на пленке инфракрасного теплого пола, в теплоизоляционном материале аккуратно вырезают подобие канала и углубления подходящей формы

Затем место подключения изолируют. Там, где установлена изоляция, а также в месте крепления термодатчика к пленке, появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Чтобы этого не случилось, следует с помощью монтажного ножа вырезать углубления в слое теплоизоляционного материала. Это устранит перепад по высоте, и поверхность пленки снова станет ровной.

На этом можно считать завершенным, остается проверить характеристики системы перед монтажом напольного покрытия. Для этого на пленку подают электропитание. Сначала нужно с помощью электротестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

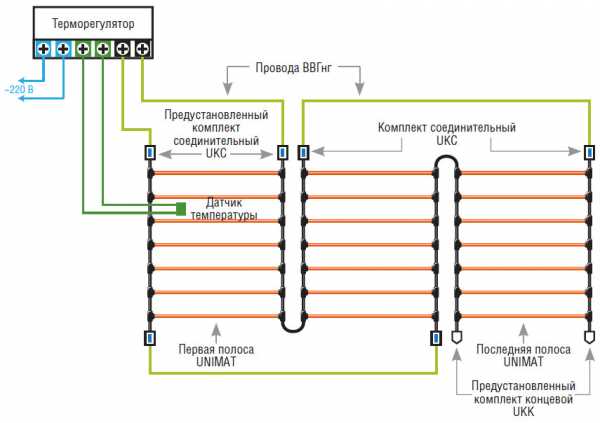

На этой схеме наглядно представлен порядок подключения пленочного пола к электропитанию. Терморегулятор следует устанавливать в доступном для обслуживания месте

После этого проверяют степень нагрева каждой отдельной полосы. Если тепло отсутствует, или если отдельные участки оказались холоднее или горячее других, значит, монтаж выполнен неправильно. Следует найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Не стоит также обрезать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие изоляции – одна из самых распространенных причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции.

Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем. При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея.

Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Со спецификой устройства напольных греющих систем и вы узнаете, ознакомившись с рекомендуемыми нами статьями.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

sovet-ingenera.com

Теплый пол пленочный своими руками: укладка

На сегодняшний день теплый пленочный пол является, пожалуй, самым популярным видом утепления комнат. Теплый пол помогает создать в помещении очень приятную и комфортную температуру, наиболее подходящую для человека. Причем в этом случае инфракрасные лучи идут непосредственно от поверхности пола, что делает его незаменимым для обогрева детских комнат и спален. Помимо этого, применения теплого пола в качестве единственной системы обогрева, позволяет навсегда избавиться от громоздких радиаторов и вредных масляных обогревателей. Важно отметить, что монтаж такой системы утепления не представляет собой ничего особенно сложного. Поэтому многие люди предпочитают укладывать теплый пленочный пол своими руками, не прибегая к помощи специалистов.

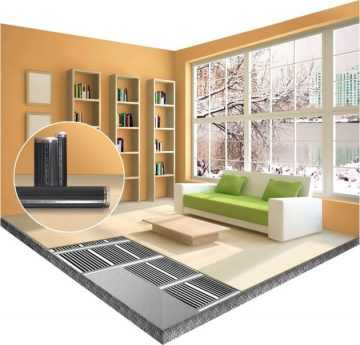

Схема устройства теплого пленочного пола.

Чтобы уложить теплый пленочный пол своими руками необходимо знать несколько основных правил выполнения данной работы. Как уже говорилось выше, теплый пол является наиболее удобным, безопасным и полезным для здоровья способом обогрева помещения. К его главным преимуществам можно отнести следующие качества:

Преимущества пленочного теплого пола

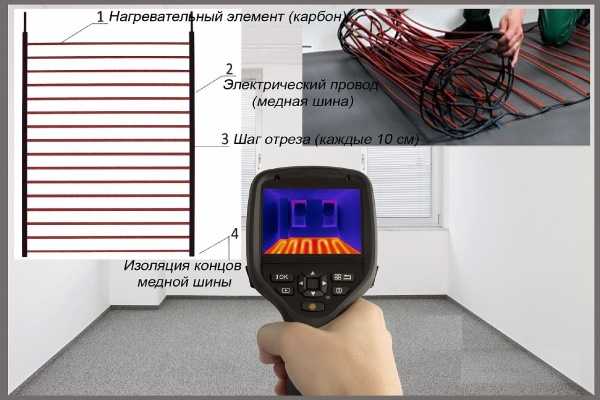

Состав термопленки.

1. Легкость и простота укладки и отсутствие какого-либо сложного обслуживания. Монтаж данной обогревательной системы не потребует от вас никаких специальных знаний и навыков или наличия набора сложных и редких инструментов. Поэтому уложить теплый пол своими руками под силу любому человеку, даже не обладающему огромным опытом в данном деле. Кроме того, при подготовке пола для укладки пленочного обогревательного покрытия вам не придется заливать новую бетонную стяжку. Достаточно будет просто устранить неровности на старом, а затем тщательно убрать с него всю грязь и пыль
2. Щадящий обогревательный режим позволяет монтировать пленочный теплый пол под все типы напольного покрытия без исключения, будь то ламинат, линолеум или плитка.
3. Все сегменты данной обогревательной системы взаимозаменяемы. Поэтому если на каком-либо участке пленки будет отмечено повреждение, то его можно будет с легкостью починить, не задевая других частей системы.
4. Крайне небольшая толщина теплого пола, не более 0,5 мм.
5. Инфракрасные тепловые излучения делают теплый пленочный пол наиболее близким по свойствам к природным источникам тепла, таким как солнце. Поэтому такая система обогревания абсолютно безопасна для здоровья человека.

Вернуться к оглавлению

Материалы и инструменты

Чтобы установить теплый пол своими руками, вам потребуются следующие материалы и инструменты:

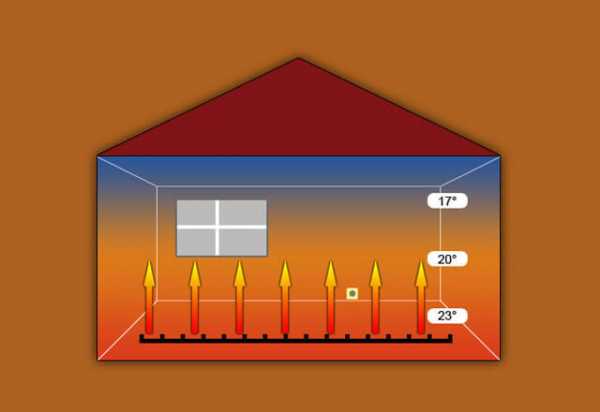

Преимущества пленочного теплого пола: схема сравнения с работой центрального отопления.

• отвертка;
• острый нож;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• коробка распределения;
• терморегулятор;
• электропровода;
• необходимое количество нагревательного элемента;
• требуемый метраж теплоизолирующей подложки.

Вернуться к оглавлению

Подготовка поверхности для пленочного пола

Перед укладкой пленки очень важно правильно подготовить поверхность пола, для чего необходимо выполнить следующие несложные действия:

Схема монтажа теплого пленочного пола.

1. Перед тем как приступить к работе по укладке пленки, убедитесь, что пол в помещении, где вы планируете оборудовать данное отопление, имеет достаточно ровную поверхность. Допускается лишь небольшое расхождение в высоте, составляющее не более 2 мм. Если же перепады пола имеют большее значение, то в этом случае от них необходимо избавиться при помощи шлифовальной машины (для бетонного пола) либо циклевки (для деревянных поверхностей).
2. Перед монтажом теплого пола тщательно очистите поверхность от различных загрязнений;
3. Далее расстелите на полу теплоизолирующую подложку металлизированной поверхностью кверху. Делать это следует таким образом, чтобы она была абсолютно ровной без складок или других неровностей.
4. Полоски теплоизоляционного материала следует укладывать стык в стык, а после закреплять их друг с другом при помощи толстого скотча.

Теперь, когда основа полностью готова, можно начинать монтаж теплого пола своими руками. Если согласно вашим планам данная система обогрева станет единственным источником тепла в этой комнате, то тогда пленочное покрытие должно покрывать не менее 70% от общей площади помещения. Если в комнате есть и другие источники обогрева, то в этом случае будет достаточно и 40-50%. При этом важно помнить, что пленку нельзя укладывать не вплотную к стене. Между краем пленки и поверхностью стены должно быть по меньшей мере 10 см.

Вернуться к оглавлению

Укладка теплого пленочного пола

Перед тем как начать работу с теплым пленочным полом, внимательно прочтите инструкцию, поскольку различным системам обогрева порой требуются разные способы подключения.

Схема монтажа нагревательной системы: 1 – концевые заделки, 2 – полосы пленки, 3 – датчик температуры, 4 – защитная коробка, 5 – монтажные провода, 6 – сервисная коробка, 7 – терморегулятор.

1. Чтобы вам не пришлось возиться с большим числом соединений и использовать чрезмерное количество проводов, пленочное покрытие следует нарезать таким образом, чтобы у вас получилось небольшое число полос, а именно вдоль помещения.
2. При укладке пленки, старайтесь избегать любых складок, заломов или перекрытий, а также следите за тем, чтобы медные шины всегда были обращены вниз. А чтобы полосы всегда находились на своем месте и не сдвигались в направлении друг к другу, их следует хорошо зафиксировать широким скотчем.
3. Теперь соедините все контакты с медными шинами. К каждой полосе пленочного покрытия должно быть подсоединено по 2 контактных зажима, по количеству медных шин. Обязательно следите за тем, чтобы все контакты были повернуты в одну сторону. Их необходимо расположить так, чтобы они были обращены к той стене помещения, возле которой вы намерены поместить терморегулятор и распределительную коробку.
4. Теперь все контакты зажимов необходимо соединить с электрическими проводами, а после тщательно их изолировать.
5. Далее поставьте распределительную коробку и подключите к ней проводку.
6. После этого электропровода, отходящие от контактов системы обогревания, нужно будет подвести к коробке распределения и подсоединить к ней. В данной ситуации вам следует применить параллельную схему подключения. Чтобы избежать повреждения проводов, в теплоизоляционном материале необходимо вырезать небольшие пазы, в которых они будут надежно защищены от внешних воздействий. Это также поможет вам спрятать провода и не допустить их выпирания.
7. В заключение вам останется лишь проверить, что система обогревания действительно надежно изолирована. Для этого переложите каждый рез сверху и снизу специальным материалом, не проводящим электричество, а поверх него наложите изоляционную ленту.

Теперь, когда пленочное покрытие полностью уложено и подсоединено, вам останется подключить только систему управления обогреванием.

Терморегуляторы, общий вид: А – универсальный, Б – программируемый.

Температурный датчик следует установить в таком месте, где он был бы в полной безопасности, но при этом находился в непосредственной близости от обогревательной системы. Лучше всего расположить его на том участке комнаты, где в дальнейшем будет стоять какой-либо крупный элемент мебели, например, стол, шкаф или тумбочка. Чтобы датчик был не слишком заметен, вам следует вырезать в подложке неглубокую нишу и поместить его туда. Распределительные коробки и терморегуляторы, как правило, устанавливают на высоте, не ниже 15 см от уровня пола.

Важно помнить, что пленочное покрытие весьма подвержено различным механическим повреждениям, поэтому поверх него необходимо обязательно уложить слой защитного материала. Существует несколько видов материалов, которые применяются для защиты теплого пленочного пола. К примеру, если вы решили положить в своей комнате твердое напольное покрытие, такое как ламинат, то в этом случае будет вполне достаточно накрыть пленочный обогреватель обычной полиэтиленовой пленкой.

Если же в качестве финишного напольного покрытия, вы выбрали более мягкие материалы, к примеру, линолеум или ковролин, то в этом случае вам потребуется обеспечить нагревательной системе более надежную защиту. В такой ситуации вы можете поступить следующим образом: накрыть теплый пол полиэтиленовой пленкой, а затем уложить поверх нее листы фанеры или плиты из древесно-волокнистого материала. В момент укладки важно внимательно следить за тем, чтобы случайно не повредить теплый пленочный пол, так как в этом случае работа обогревательной системы будет нарушена.

Намного более сложным процессом является укладка на теплый пленочный пол кафеля или керамической плитки. В этом случае, как и в двух предыдущих, работа по защите теплого пленочного покрытия начинается с укладки полиэтиленовой пленки. Затем поверх нее необходимо уложить армирующую малярную сетку, сделанную из материала, не проводящего электрический ток. После этого следует аккуратно закрепить эту сетку на поверхности пола, стараясь не повредить, расположенные в пленке нагревательные элементы, а также медные шины и подключенную к ним проводку. После этого можно приступать к укладке плитки, которую лучше всего выполнять с использованием специально плиточного клея.

Если вы нигде не ошиблись и все сделали правильно, то в этом случае теплый пол, монтированный вашими собственными руками, будет радовать вас и всех ваших близких на протяжении многих лет.

moyagostinaya.ru

Плёночный инфракрасный тёплый пол (технология укладки и подключение)

Тёплый климат является главным требованием, которому зимой должно соответствовать жилье. Создать его могут разные системы отопления. Очень успешно делает это инфракрасный теплый пол. Он может стать как основным средством отопления, так и дополнительным. Также причиной, почему его следует выбрать, является простой монтаж, который не требует проведения особых строительных работ.

Содержание статьи

Виды

Наиболее часто люди покупают инфракрасный пленочный пол.

Инфракрасный пленочный пол

Он же является одним из двух видов. Другим является стержневой тёплый пол. Оба вида успели испытать многие люди. Конечно, они оставили свои отзывы в различных видео.

Пленочный теплый пол бывает биметаллическим или углеродным.

Биметаллический представляет собой композицию, состоящую из двух слоев полиуретана и размещенного между ними нагревательного элемента, который сделан из двух металлов:

• Алюминия;
• Меди.

Углеродистый пленочный пол представляет собой определенное количество нагревательных полос, которые производители прячут в лавсановую пленку. Сами полосы является карбоновыми. Они лежат поперек пленки. Все их концы соединены перпендикулярно расположенной серебряно-медной лентой.

Пленка обоих видов надежно защищает внутренние элементы от влаги, а также делает невозможным электрический пробой.

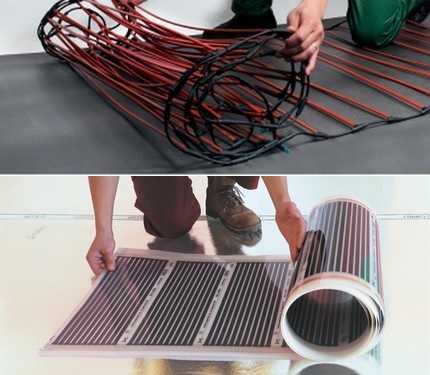

Стержневой вид представляет собой мат, в котором находятся гибкие стержни, а также набор шин. Последние объединяют нагревательные элементы и подают к ним ток. Любой стержневой пол имеет нагревательные элементы, сделанные из композитного материала. Его основа является графитной. Она, нагреваясь, способна расширяться, что уменьшает количество точек соприкосновения и повышает сопротивление.

Стержневой инфракрасный пол способен справиться с большими нагрузками.

Стержневой инфракрасный пол

Он часто монтируется под плитку. Также хорошо работает при высокой влажности. Поэтому отзывы о нем часто являются позитивными.

Расход энергии

Перед тем как говорить о том, сколько электроэнергии потребляет пленочный теплый пол, стоит обратить внимание на некоторые технические характеристики нагревательных пленок. Ведь это напрямую влияет на мощность всей системы, о которой часто звучат положительные отзывы. Вся термопленка всегда смотана в мобильный рулон.

Мобильный рулон

Ширина ее колеблется от 50 до 100 сантиметров. В одном рулоне  обычно полоса длиной до 50 метров. Конечно, покупатель, который любит изучать разные отзывы, может выбрать пленку меньшей длины.

Лист имеет толщину 0,23-0,47 миллиметра. Мощностью одного квадратного метра является 25-35 Вт/ч. Нагреваясь, система создает на своей поверхности температуру, равную 33 градусам.

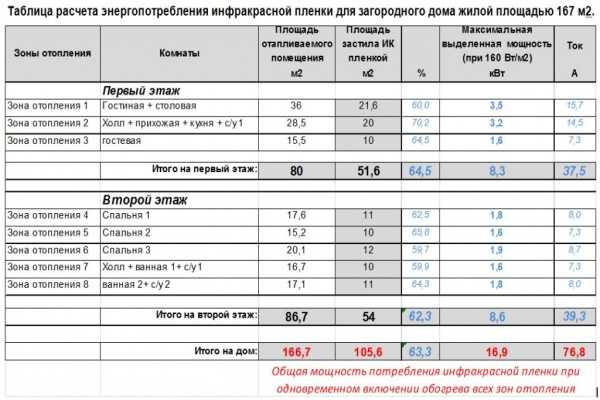

Для расчета общей «аппетитности» системы, нужно определить площадь помещения и вычесть площадь, которую будет занимать тяжелая мебель.

Расчёт общей «аппетитности» системы

Как отмечают производители, пленочный пол не способен выдержать ее вес, поэтому в зоне размещения мебели его организовывать не следует. Далее умножают количество квадратных метров на мощность нагревательной ленты, о которой часто повествуют в видео и оставляют положительные отзывы.

Если стержневой или пленочный теплый пол будет представлять собой основной вид отопления, то он должен покрывать не менее 70% пола. При этом нужно учитывать, что нагревательные панели не должны перекрывать друг друга. Мобильный нагревательный лист не должен заходить под плинтус или любой декоративный элемент.

Кроме этого, инфракрасная пленка для теплого пола должна размещаться на расстоянии 50 мм от любого электрического кабеля и 200 мм от другого источника тепла (духовки, камина или горячей трубы).

Эти мелочи влияют на общую площадь используемых нагревательных панелей и на сам расход электроэнергии. Учет таких нюансов также позволяет спланировать размещение нагревательных листов. Производители рекомендуют ставить любой тёплый мобильный лист вдоль помещения.

Подложка

Пленочный теплый пол всегда стелется на специальную подложку. Задачей последней является не пропускать тепловую энергию вниз и защищать от влажности. Если основание часто становится влажным, то под пленочный пол стоит стелить полиэтиленовую пленку толщиной, большей 50 мкм.

Стелить полиэтиленовую пленку

Сверху нее размещается теплоизоляционный материал. Он отражает тепло, которое создал пленочный теплый пол, обычно  имеет хорошие свойства. Об этом свидетельствуют различные отзывы.

Таким  материалом является вспененный полиэтилен, который покрывают металлизированным лавсаном. Толщина этого теплоизолятора должна составлять три миллиметра. Запрещено ставить под тёплый пол материалы, покрытые алюминиевой фольгой. Об этом отмечают производители в своих видео.

Подложка под инфракрасный теплый пол всегда устанавливается на чистую, ровную без острых выступов поверхность. Также ее нужно зафиксировать. Для этого применяют строительный скотч.

После начинается подготовка и монтаж инфракрасного теплого пола своими руками.

Подготовка листов

Поскольку листы продаются в рулонах, перед укладкой их нужно разрезать и должным образом готовить. Мобильный лист можно разрезать в любом месте. Желательно делать это в той зоне, которая размещается между черными полосами — нагревательными элементами. Длина одной полосы не должна превышать 10 м.

Подготовка листов, которые потом сформируют пленочный теплый пол, заключается в подключении к ним проводов. Для этого на краю медной полоски делают дыроколом отверстие. Далее между двух пленок засовывают контактную клемму. После ее фиксируют заклепкой.

Подключении к ним проводов

Закрепление последней требует использования заклёпочника или молотка. Далее нужно убедиться в прочности соединения. В конце изолируют место соединения. Для этого под место контакта и сверху ставят битумную или виниловую ленту, фиксируя ее обычной изолентой (часто этот процесс показывают в специальных видео).
Благодаря этому мобильный тёплый пол будет безопасным.

Также подготовку можно делать после того, как листы были уложены на основание. Все зависит от размеров листов. Если они малые, то этот процесс можно сделать сразу. Если же полоса длинная, то подсоединить контакты можно после. Стоит сказать, что медную полоску на месте разреза всегда изолируют.

Каждую полосу, которая образует тёплый пол, стелют так, чтобы контактные полосы были внизу. Далее расстеленные листы нужно зафиксировать. Это можно сделать с помощью скотча. Если электрический тёплый пол будет размещаться под плиткой, то его нужно зафиксировать.

Электрический тёплый пол

Это делают, используя дюбели или степлер. Закрепляющими элементами нельзя пробивать черные полосы. Скобы или дюбели должны проходить через специальные прозрачные зоны, по которым не течет электрический ток.

Рекомендовано размещать крепежные элементы так, чтобы между ними и токопроводящими частями было расстояние, равное 6 мм. К другим также относятся и серебряные электрические шины. После фиксации каждый мобильный лист подключают к общему кабелю, который нужно разместить под плинтусом. Размещенные в два ряда нагревательные электрические полосы подсоединяют параллельно. Этот способ часто демонстрируют видео, которое собрало разные отзывы.

Далее необходимо замерить сопротивление системы.

Общий кабель нужно подсоединить к терморегулятору – устройству, которое определяет, когда включать/выключать тёплый пол.

Он разный и поэтому собрал разные отзывы. К этому устройству подключают как кабель, идущий от нагревательных панелей, так и кабель датчика температуры.

Подключают как кабель

Последний нужно завести под пленку на 15-20 сантиметров и зафиксировать на теплоизоляции. Фиксация производится с помощью скотча и часто показывается в видео.

Чтобы не повредить головку термодатчика, предварительно нужно сделать углубление на черновом основании.

После систему включают, проверяют ее работу. Если пленка выделяет тепло, то все работает исправно. Далее остается расстелить пароизоляцию и уложить напольное покрытие. Если в качестве покрытия владелец хочет выбрать ковролин или линолеум, то сверху пароизоляции ставят листы фанеры. Конечно, их нужно прикрепить анкерными болтами (эта процедура часто демонстрируется в видео).

На фанеру укладывают финишный слой, который часто собирает положительные отзывы.

В ситуации укладки на тёплый слой паркета, ламината монтаж фанеры не нужен.

Покрытие ставят сверху пароизоляции

Покрытие ставят сверху пароизоляции.

Видео

В этом видео вы узнаете, как правильно уложить тёплый инфракрасный пол.
Благодаря данному материалу вы получите много полезной информации.

Источник фотографий: teplowood.ru; centro-pol.ru

delo-pol.ru

Пленочный теплый пол своими руками: Пошаговая инструкция и видео!

Теплый пол является очень популярным видом утепления. Он может использоваться как самостоятельно, так и в совокупности с другими обогревательными приборами. Теплый пол создает комфортную температуру вблизи поверхности, что особенно удачно сказывается в детских комнатах.

Пленочный теплый пол своими руками

Кроме того, использование теплого пола как самостоятельного нагревательного элемента позволяет избавиться от громоздких отопительных радиаторов, и изменять дизайн комнат, например проектировать так называемые «Французские окна» — от потолка до самого пола.

Пленочный теплый пол очень прост в укладке и в использовании и его можно и нужно монтировать своими руками. Пленочный теплый пол может укладываться практически под любые типы финишных напольных покрытий. Особенно он популярен при укладке под ламинат или линолеум.

Рассчитываем количество материалов

Первым шагом работ по укладке пленочного теплого поля является расчет потребного количества нагревательных элементов.

Вы можете начертить чертеж на миллиметровой бумаге и рассчитать, какой метраж пленки вам потребуется.

При составлении плана вам также нужно будет предусмотреть размещение соединительных контактов и температурных датчиков.

Ищем место для установки температурного датчика

Выровненную поверхность помещения необходимо убрать. Для удаления строительного мусора вы можете воспользоваться обыкновенной щеткой.

Подготавливаем поверхность перед монтажом теплого пола

Укладываем теплый пленочный пол

Начинаем укладывать теплый пленочный пол

Из рулона теплого пленочного пола нарезаем отрезки для формирования поверхности теплого пленочного пола. Учтите, что полосы теплого пола не должны соприкасаться или перекрещиваться.

Теплый пленочный пол может разрезаться обычными ножницами. При этом разрезать пленку можно не только в месте, обозначенном производителем, но и в любом другом.

Разрезаем листы теплого пола и укладываем их

При разрезании необходимо попасть в промежуток между нагревательными полосами.

Концы отрезанных полос изолируются при помощи обыкновенного липкого скотча. Если разрез проходит по линии, обозначенной производителем, то изолировать будет необходимо только коллекторные пластины.

Изолирование пластин теплого пола

Если вы разрезали нагревательный элемент между полос, то вам необходимо провести изоляцию всего края пленки по всей ширине.

Раскладываем подготовленные полосы по всей поверхности помещения

Подготовленные полосы раскладываются по всей поверхности перекрытия помещения. При раскладке пленки необходимо следовать заранее намеченному плану, а затем разметить места, где будут прорублены штробы под электрическую проводку.

Делаем разметку под установку теплового датчика

После этого сверните фольгу и обозначьте на полу место расположения канала под укладку температурного датчика.

Ширина штробы под датчик должно составлять около двух сантиметров.

Ширина штробы под датчик

Также канал под проводку можно прорезать при помощи электрического перфоратора.

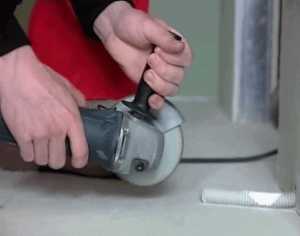

Прорезаем канал под проводку

Вот так будут выглядеть посадочные места под проводку теплого пленочного пола.

Места под проводку теплого пленочного пола

В канал, прорубленный для температурного датчика размещается проводка. Для безопасности ее необходимо разместить в гофротрубке.

Размещаем проводку в гофротрубку

Проведите дополнительную уборку поверхности помещения. Для этого можно использовать промышленный пылесос.

Делаем уборку поверхности помещения

После уборки помещения необходимо разложить на его поверхности слой тепловой изоляции.

Укладываем тепловую изоляцию на пол

Затем полоса за полосой укладываются нагревательные элементы, предварительно подготовленная и изолированная..

Укладка нагревательных элементов

Укладка проводится согласно ранее созданному чертежу.

Продолжаем укладку нагревательных матов

Соединительные кабели в местах соединений обжимаются в контакты.

Обжимаем соединительные кабели

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

Уложенные полосы нагревательных элементов соединяются при помощи соединительных кабелей.

Соединяем контакты и полосы нагревательных элементов

Контакты на полосах и кабелях обжимаются с использованием специального инструмента.

Обжимаются контакты с помощью специального инструмента

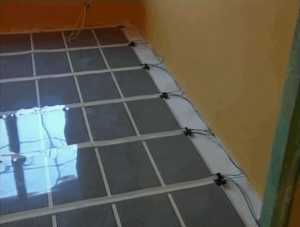

Таким образом выглядят соединенные кабелем нагревательные элементы.

Соединительные нагревательные элементы — фото

После соединения нагревательных элементов необходимо провести изолирование открытых контактов.

Изолируем открытые контакты

Вот так выглядят соединенные полосы пленочного теплого пола с изолированными контактами.

Подключенные полосы теплого пола к изолированным контактам

После соединения всей цепи замерьте сопротивление образовавшейся конструкции.

Замеряем сопротивление

Поверх уложенного теплого пленочного пола укладывается защитный слой.

Укладываем защитный слой поверх теплого пленочного пола

В качестве защиты можно использовать плотные полиэтилен. Он предохранит ваш теплый пол от водяных протечек.

Один слой полиэтилена должен заходить на другой примерно на двадцать сантиметров.

Монтируем финишное покрытие.

На уложенный теплый пленочный пол вы можете монтировать любое напольное финишное покрытие. В данном случае на теплый пленочный пол производится укладка ламината.

План укладки и записанное значение сопротивления конструкции отмечается на обратной стороне гарантийного талона теплого пленочного пола.

Укладка ламината на теплый пленочный пол

Видео — теплый пленочный пол своими руками

stroyvopros.net
