Пленочный теплый пол характеристики – конструкция, технические характеристики плёнки, особенности монтажа

Содержание

Характеристика инфракрасного теплого пола


К основным положительным характеристикам инфракрасного теплого пола можно отнести простоту его монтажа, безопасность при эксплуатации, длительный срок службы и экологичность. Однако, немаловажное значение имеет и тот, что в вашей квартире или доме где вы решили сделать ремонт своими руками появились современные технологии по обеспечению вашего жилища теплом.

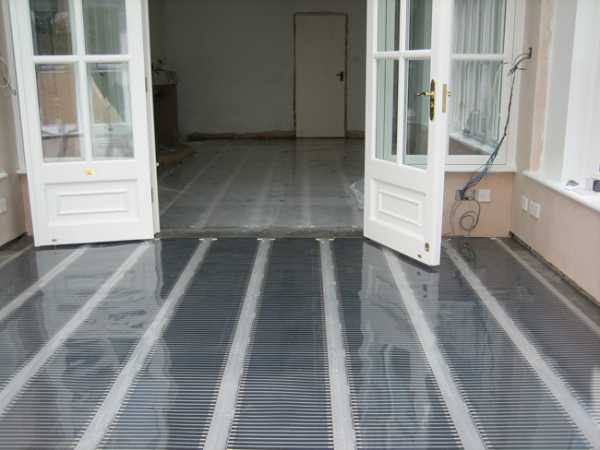

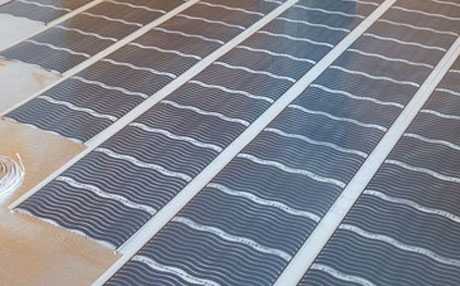

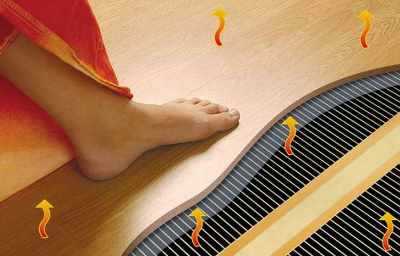

Инфракрасный теплый пол

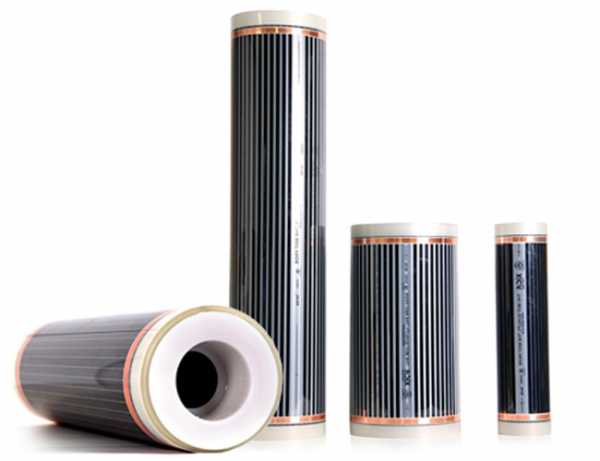

Материалом для устройства инфракрасного теплого пола является эластичная пленка, состоящая из трех основных частей: нагревательный кабель (мат), терморегулятор и термодатчик.

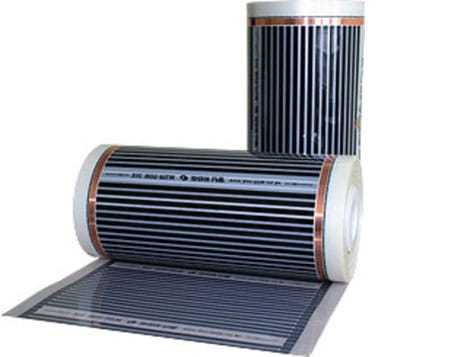

Состав пленочных полов

Кроме удобства в монтаже и других преимуществ существует еще одно достоинство инфракрасного пола – это его энергосберегающее свойство, что в наше время имеет существенное значение.

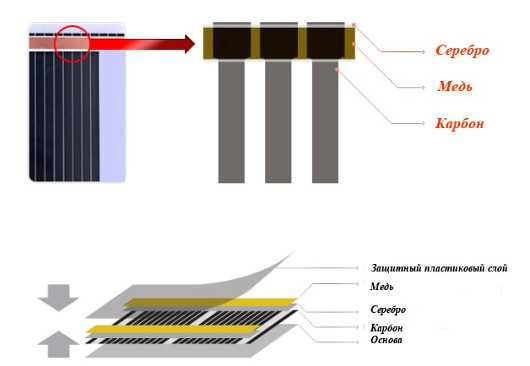

Конструкция пленочных инфракрасных полов

Конструкция пленочных инфракрасных полов – результат создание утепленного пола с использованием инновационных технологий, который применяется во многих европейских странах. Пленка (мат) имеет следующее устройство:

  • С одной и с другой стороны пленка ламинируется полимерами, обеспечивающие безопасный уровень электроизоляции и пожаробезопасности.
  • Внутри пленки расположены участки в параллельном направлении с карбоновой пастой, соединенных между собой медными шинами. При работе пленки медь не нагревается, а тепло исходит из карбонатных полос.

Инфракрасный теплый пол – это сложная система, в устройстве которой используются графитовые нагреватели и электроизоляционное полимерное полотно

  • Конструкция пленки исключает попадание внутрь влаги и способствует равномерному распределению тепла по всей площади материала.
  • Пленку можно разрезать на участки для укладки ее в наиболее труднодоступных местах (углах, поворотах, нишах и т. д.).

Экономичность и электрические характеристики инфракрасного пола

  • Инфракрасная пленка потребляет минимум электроэнергии и имеет потребляемую мощность от 20 до 100 Вт.
  • Нагревается в течение 20 минут.
  • Имеет регуляторы температуры.
  • Работает инфракрасный теплый пол от напряжения в 220 В с частотой 50 Гц.
  • Имеет температуру плавления до 260 ºС и длину волны от 10 до 20 мкм.

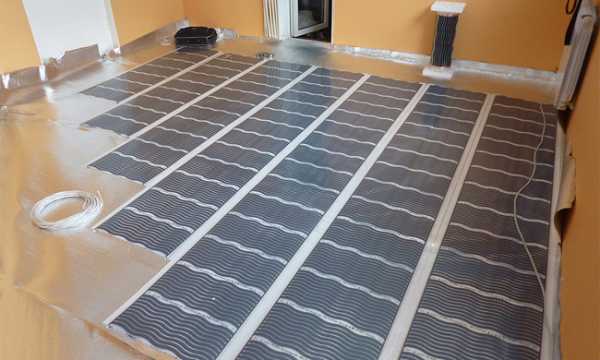

Условия монтажа инфракрасного пола

Удобства монтажа инфракрасного пола является бесспорным его преимуществом, однако если при этом соблюдать следующие условия:

  • Не нужно укладывать пленку в местах расположения мебели.
  • Применять инфракрасный пол следует лишь тогда, когда обогреваемая площадь будет составлять не менее 2/3 помещения.
  • Материал укладывается не менее 10 см от стен.
  • Поверхность пола перед укладкой должна быть сухой и максимально ровной.
  • Перед укладкой инфракрасной пленки следует провести гидро — и теплоизоляцию поверхности пола.
  • Пленку кладут таким образом, чтобы выводные контакты находились у стены.

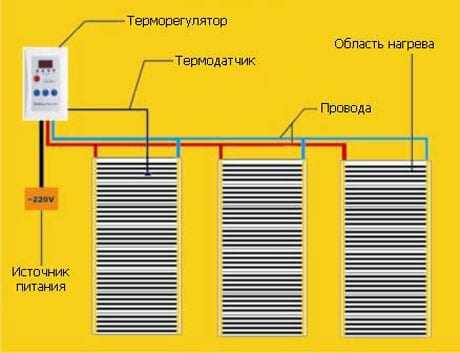

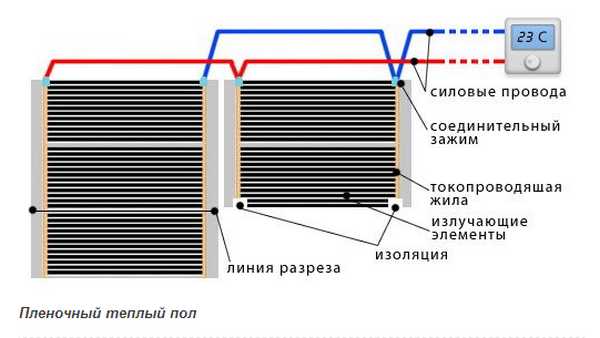

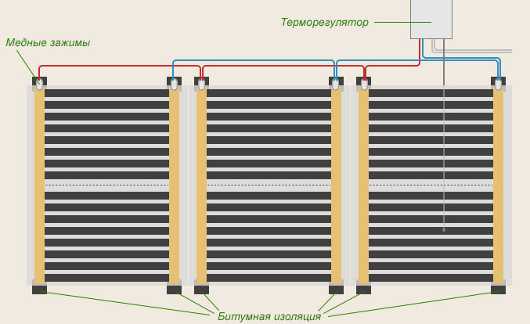

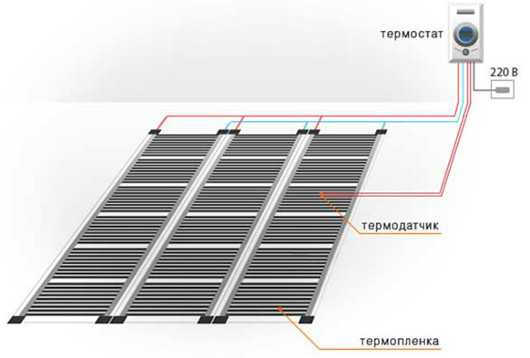

Схема укладки и соединения инфракрасного пленочного теплого пола

  • Далее подключается датчик температуры, терморегулятор и напряжение сети.
  • Перед тем как укладывать декоративное покрытие пола необходимо включить систему инфракрасного пола для проверки на предмет искрения и нагревания.
  • При укладке на пленку линолеума следует проложить между ними лист фанеры толщиной 5 мм.
  • При укладке керамической плитки нужно на пленку уложить армирующую сетку и сделать стяжку поверхности.

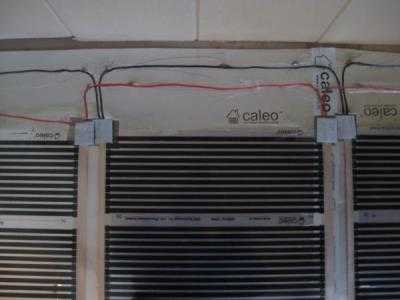

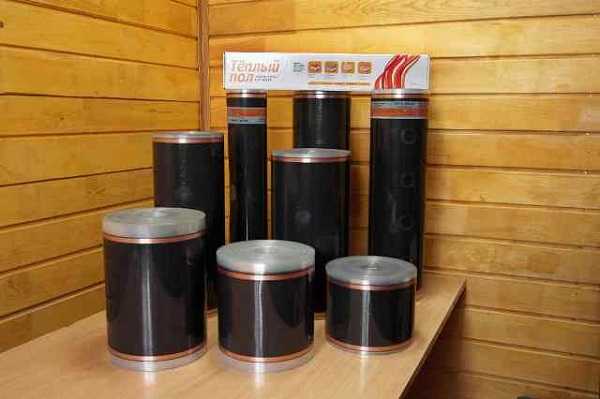

Состав комплекта пленочного инфракрасного теплого пола CALEO

Помимо всего, при монтаже инфракрасной пленки необходимо соблюдать правила техники безопасности. от которых будет зависеть надежная работа всей системы и ваша безопасность. Как уже отмечалась выше, в местах расположения пленки не должна стоять мебель, нельзя производить монтаж внахлест, не заниматься монтажом пола в помещении с отрицательной температурой и повышенной влажности.

remontzhilya.ru

Инфракрасный теплый пол: технические характеристики и преимущества

Содержание статьи:

Инфракрасный теплый пол появился на рынке не слишком давно, но зато популярность он успел уже завоевать. Почему? Суть в том, что речь идет о недорогом, практичном и совместимом с различными напольными покрытиями материале! Кроме того, данная технология находит применение не только в частных квартирах, домах, но и широко используется для обогрева саун, для создания микроклимата в теплицах, парниках. Это альтернативный источник тепла, благодаря которому в помещении поддерживается комфортная температура, а уют в доме не зависит от функционирования коммунальной службы.

Cуть технологии и принцип работы инфракрасного теплого пола

До недавних пор использовались только водяные полы и электрические кабели, но технологии, основанные на использовании специфической пленки, нынче применяются все чаще. Основным отличием рассматриваемых полов от кабельных и водяных вариантов считается тот факт, что основой излучения является карбоновая паста, запаянная в полиэстеровую пленку.

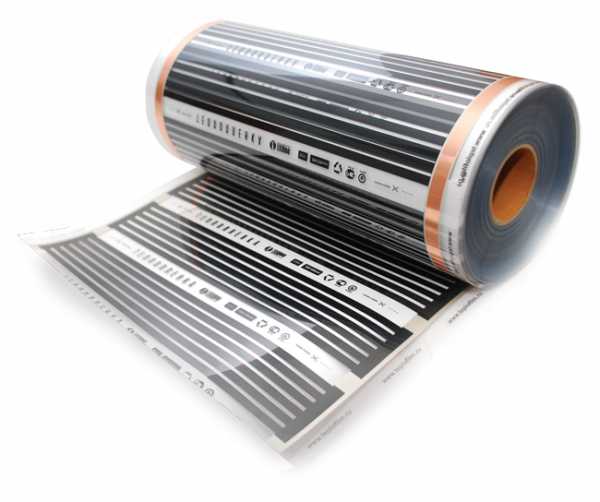

Пленочный пол состоит из двух слоев полимера, между которыми находится углеродная наноструктура, характеризующаяся уникальными параметрами. Атомы химического элемента, сформированные в гексагональную решетку, придают материалу способность излучения в инфракрасном спектре.

Это важно знать: инфракрасное излучение человеческому глазу невидимо, оно полезно для здоровья и активно применяется в спортивной медицине, в хирургии, в стоматологии.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием (они, собственно, и проводят ток). В результате прохождения электрического тока происходит нагрев всей поверхности и излучение инфракрасных волн: тем самым достигается максимальная отдача тепла. Эффективность современной технологии заключается в том, что повышается температура предметов, которые находятся в помещении, а энергия на обогрев воздуха при этом не расходуется. Также нужно отметить, что нагревательный элемент заламинирован плотным полимером: он не задерживает излучение и защищает материал от попадания влаги, от возгорания, пробоев.

Инфракрасный пол по праву считается самым полезным и безопасным

Технические характеристики и значимые преимущества

Что касается первого момента, можно назвать такие показатели:

  • потребляемая мощность зависит от типа пленки: 150, 400 Вт/кв.м;
  • длина излучения 7-20 мкм;
  • электромагнитное поле практически отсутствует;
  • пленка плавится при температуре 264 градуса.

Если термопленка является единственным источником тепла, она обязательно должна покрывать 70% поверхности пола. Плюс ко всему, данный тип обогрева не рекомендован для применения в районах с суровым климатом. В таких регионах пленочный пол может применяться исключительно в качестве дополнительного либо аварийного варианта. К примеру, когда в системе центрального отопления произошла непредвиденная авария или отопительный сезон еще не наступил, но на улице похолодало, такой пол не даст замерзнуть.

Стоит обратить внимание: термопленка разрезается в специальных местах, поэтому данный момент нужно учитывать при расчете количества материала. В основном, расстояние между местами разреза составляет около 25 см.

А теперь необходимо подробно осветить преимущества рассматриваемого материала и понять, почему инфракрасный теплый пол имеет хорошие отзывы.

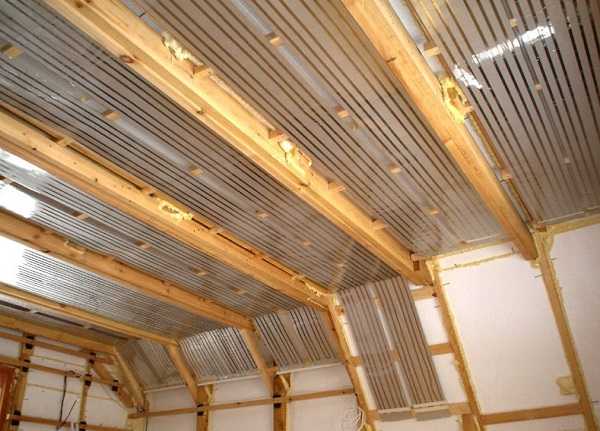

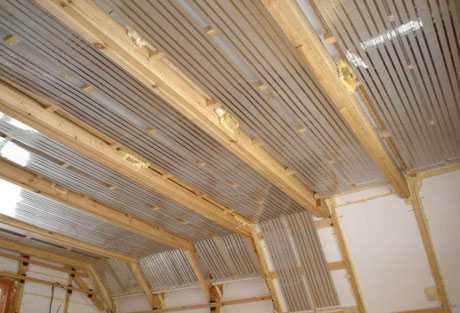

С помощью инфракрасной пленки можно утеплить не только пол, но и потолок мансарды

Для этого следует рассмотреть достоинства технологии:

  • использование материала с любым напольным покрытием, независимо от того, керамика это, ламинат или ковролин;
  • это самая тонкая система из представленных на рынке технологий. При использовании пленки практически не меняется уровень пола. Это значит, что можно обойтись без порогов, ступенек в помещении;
  • эффективный и быстрый нагрев;
  • укладка пленочного теплого пола возможна на разных поверхностях: пол, стены, потолок;
  • равномерный прогрев помещения без перепада температур;
  • экономия средств – благодаря особенной конструкции на обогрев тратится гораздо меньше электроэнергии;
  • пленка успешно используется в помещениях со значительными нагрузками: спортзал, офис, общественные заведения;
  • легкое подключение к системе «умный дом»;
  • низкая инерционность – пленка быстро нагревается и так же быстро обогрев прекращается;
  • монтаж инфракрасного теплого пола очень удобный – он не покрывается бетонной стяжкой, к тому же материал укладывается, даже если ремонт окончен;
  • широкое применение – как уже было сказано, данный вид пола используется в жилых помещениях, а также везде, где требуется «здоровое тепло»: обогрев гостиниц, детских садов, больниц. Плюс ко всему, он используется в различных ситуациях: к примеру, пленку можно положить под зеркало в ванной комнате во избежание запотевания или обогреть спальное место домашнего питомца;
  • термопленка не боится повышенных показателей влажности и может применяться в сельскохозяйственных строениях, в складах, в хранилищах.

Инфракрасный пол не сушит воздух и дает противоаллергический эффект

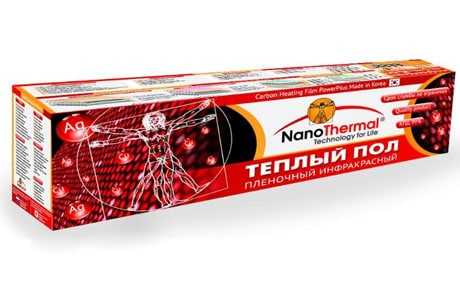

Теплый пол Нанотермал – инновационный материал

NanoThermal – материал, открытый известным японским ученым в 1991 году, который поначалу использовался в промышленности и в сфере информационных технологий. Секрет успеха данного пленочного пола заключается в применении уникальных нанотрубок с отменными физическими свойствами.

Существенным отличием пола Нанотермал является то, что мощные модели прекрасно сочетаются с толстыми напольными покрытиями, такими как кафель и керамогранит. А при применении профессиональных терморегуляторов данная разновидность пола может использоваться и с иными финишными покрытиями.

Это важно знать: грамотно отрегулированное реле ограничивает расход лишней энергии, то есть деньги на ветер не выбрасываются.

Пленочный пол Нанотермал превосходит по качеству более дешевые аналоги

В производстве NanoThermal применяется полиэтилентерефталат, характеризующийся повышенной стойкостью к воде, коррозии, действию большинства органических растворителей. Также он обладает великолепными эксплуатационными показателями и устойчив к высоким температурам.

Что касается плюсов теплого пола Нанотермал, к их числу относятся следующие свойства:

  • инфракрасное излучение не сжигает кислород (очень важный аргумент), не выделяет запах, не высушивает помещение;
  • данный вид обогрева функционирует бесшумно, без вибраций;
  • снижается уровень пылевого либо какого-то другого природного загрязнения помещения;
  • программируемые регуляторы тепла очень практичны: с их помощью возможно снижение/повышение температуры до заданного уровня без участия человека;
  • лучистое тепло создает комфортный микроклимат.

Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока

Укладка пленочного теплого пола своими руками

Конечно, сначала нужно подготовить поверхность, то есть провести следующие работы:

  • демонтаж старого покрытия;
  • очищение поверхности от загрязнений, обеспыливание основания;
  • при надобности следует выровнять поверхность фанерой, самонивелиром;
  • если квартира в новостройке, нужно залить черновую стяжку по маякам.

Дальше необходимо провести работы, связанные с теплоизоляцией пола. Здесь важно знать существенный момент: следует выбирать материал, покрытый фольгой, тогда инфракрасные волны будут отражаться в комнату, а не распространяться к соседям на нижний этаж.

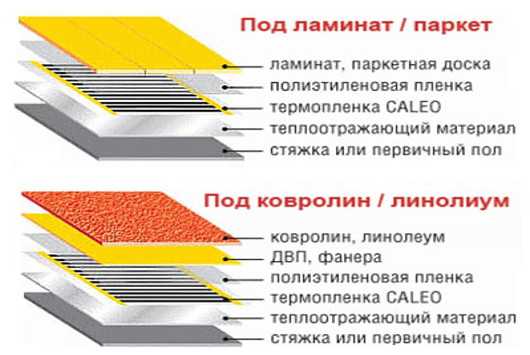

Схема “пирога” теплого пола с различными видами напольного покрытия

Что касается укладки теплоизоляционной подложки, нужно провести такие действия:

  • раскатать материал по поверхности серебристой фольгой вверх;
  • прикрепить подложку с помощью степлера либо двухстороннего скотча;
  • проклеить полосы металлизированным скотчем.

Подложка под пол укладывается фольгой вверх

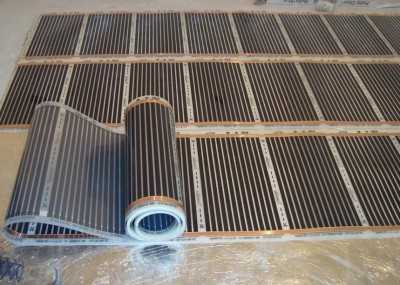

После того, как вышеуказанные работы проведены, начинается установка пленочного теплого пола. Она состоит из нескольких этапов:

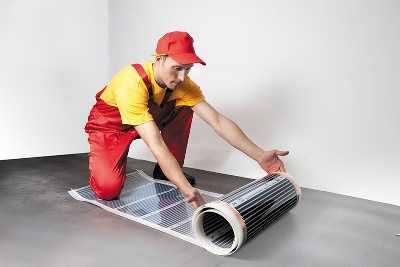

  • раскатывание рулона пленки медной полосой вниз и разрезание материала на части по указанным линиям;

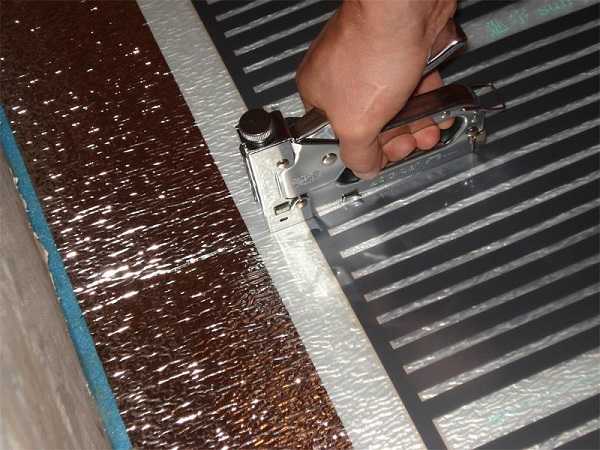

  • закрепление термопленки строительным скотчем;

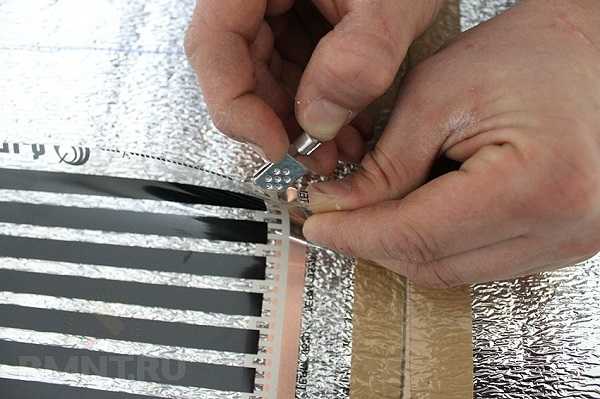

  • установка зажимов либо заклепок под провода;

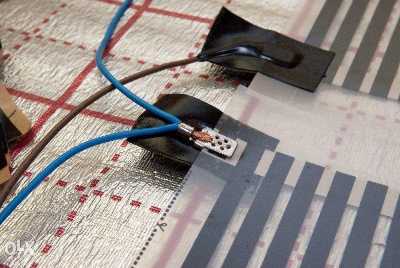

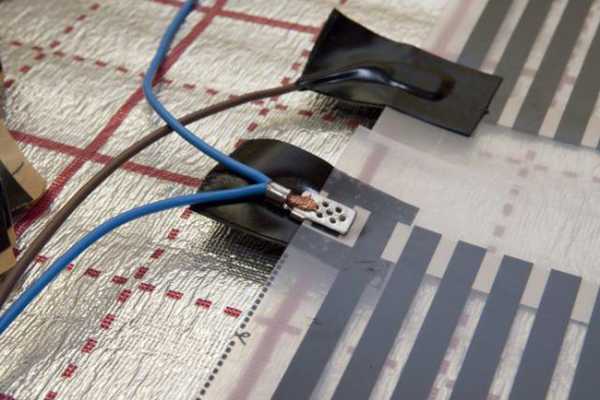

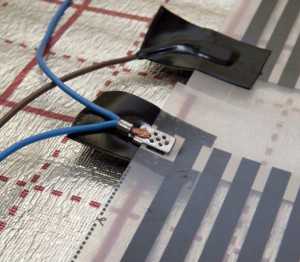

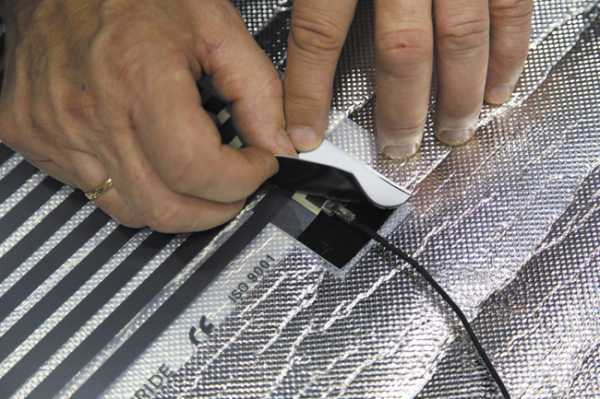

  • оголенные медные провода обязательно тщательно изолируются битумной лентой и изолентой;
  • полоски термопленки соединяются между собой проводами, для этого правый медный провод соединяется с аналогичным проводом следующей полосы пленки;
  • подключение терморегулятора и термодатчика согласно схемы;
  • проверка работоспособности инфракрасного пола, только после проведения данного действия можно смело приступать к укладке финишного покрытия.

При монтаже пола нужно помнить, что нельзя укладывать полосы внахлест это приводит к преждевременному выходу системы из строя

На последнем пункте следует остановиться более подробно, поскольку нужно знать некоторые нюансы. На ковровое покрытие, ламинат, паркет инфракрасный пол укладывается по обычной схеме, а если в качестве напольного покрытия выступает керамика, нужно придерживаться следующих правил. Во-первых, ламинированная поверхность термопленки может нарушить сцепку клея с черновым полом, поэтому на полу следует укладывать монтажную сетку с ячейками до 20 мм. Во-вторых, после завершения работ с плиткой нужно дать время на высыхание раствора. Это означает, что систему подогрева можно включать через 30 дней.

Видео-советы по выбору пленки для инфракрасного пола

Техника безопасности при эксплуатации и укладке пленочного пола

Естественно, технике безопасности необходимо уделять повышенное внимание, поскольку от правильного функционирования системы и проведения работ по монтажу системы много чего зависит.

По этой причине мы хотим дать Вам несколько полезных советов:

  • отопительная система монтируется на чистом, сухом основании;
  • пленку не следует укладывать под стационарной мебелью;
  • недопустима укладка полос пленки внахлест;
  • мощность инфракрасного пола рассчитывается с учетом пиковой нагрузки при включении системы в электросеть;
  • длина полос не должна превышать восьми метров;
  • зажим после установки фиксируется специальными обжимными инструментами;
  • для безопасной эксплуатации расстояние между полосами должно быть не меньше 0,5 см;
  • места разрезов изолируются с помощью битумной ленты, входящей в комплект пола;
  • монтажные работы нежелательно проводить при отрицательной температуре, при повышенной влажности;
  • гвозди и шурупы для крепления категорически запрещено использовать;
  • терморегулятор лучше всего подключать стационарным методом, но также возможна установка прибора с помощью розетки.

Правильно спроектированная система инфракрасного теплого пола

Из вышеизложенной информации можно сделать вывод, что монтаж теплого пленочного пола состоит из многих этапов, суть которых нужно знать досконально. Поэтому лучше перестраховаться и поручить проведение укладки пола специалистам: они все сделают по правилам, а система будет служить длительный период, отдавая в помещение «здоровое тепло»!

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Инфракрасный пленочный пол: характеристики и установка.

Если вы выбираете надежную систему обогрева пола в вашей квартире, то эта статья именно для вас.
В ней мы поговорим о самом современном обогреве полов с помощью инфракрасного излучения.

Инфракрасный пленочный пол – это система, которая может полностью заменить другие виды отопления.

Содержание статьи:

  1. Принцип действия
  2. Достоинства
  3. Характеристики
  4. Способ укладки инфракрасного теплого пола
  5. Техника безопасности при монтаже и использовании инфракрасных тёплых полов
  6. Финишные напольные покрытия
  7. Главные производители и стоимость
  8. Итог
  9. Видео

Принцип действия

Инфракрасный пленочный пол – это сверхтонкая эластичная система обогрева полов, которая функционирует на базе дальнего инфракрасного излучения, созданная из тонкой, нагревающейся пленки.

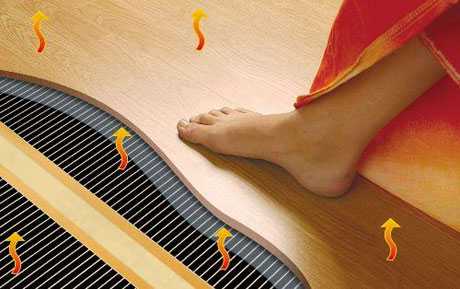

Эта система имеет очень простой принцип действия. Пленка нагревается с помощью электродов и графитового покрытия. Через такие графитовые полосы, впаянные в пленку, проходит ток от обычной квартирной электросети напряжением 220 вольт. При этом излучаются инфракрасные волны.

Данная система отличается от остальных тем, что инфракрасные волны нагревают не только пол, но и другие предметы в доме. Это касается и тела человека.

Достоинства

Данная система имеет массу плюсов. Один из них заключается в том, что пол продолжает функционировать, даже если повредится одна из его секций. Возможен обогрев, как всего дома, так и отдельных его частей, потому что пленку можно разрезать.

Установка данной системы не нуждается в, каких либо, специальных навыках. За несколько часов можно установить её самому, а при переезде в другую квартиру, так же легко демонтировать и забрать с собой.

Теперь о самом главном отличии инфракрасного пола от остальных систем отопления.
Этот пол, при всех своих плюсах, оказывает ещё и оздоровительное воздействие на человека. А если точнее влияние не самого пола, а инфракрасного излучения.
Данное излучение давно применяют в медицинских целях. Оно укрепляет иммунитет и нервную систему, восстанавливает поврежденные клетки тела и очищает кровь.

Все это омолаживает ваш организм, улучшает циркуляцию крови, восстанавливает обмен веществ. И это только небольшая часть воздействия инфракрасного излучения.

Инфракрасный пленочный пол советуют устанавливать в больницах, учреждениях для детей и пансионатах, так как он благотворно влияет на больных и пожилых людей, а также на детей.

Кроме эффекта лечения такой пол также действует как профилактическое средство, предупреждающее заболевания. Ещё он очень хорошо снимает стресс, поэтому пригодится и здоровым людям.

Хочется отметить, что такой пол почти не выделяет электромагнитного излучения, под которым мы, каждодневно, находимся.

Как видим, у такого пола имеется масса плюсов и, почти, нет минусов, так что выбирайте его и не ошибетесь. Удачи!

Характеристики

Инфракрасные полы характеризуются следующими показателями:

  1. допустимое напряжение в электросети, равное 50 Герц, 220 или 230 Вольт;
  2. потребляемая мощность, которая зависит от типа инфракрасной плёнки может равняться 150,220 или 400 Вт/кв. м;
  3. температура, при которой плавится термоплёнка, равна 264°С;
  4. температура поверхностей при мощности, равной 150Вт, может доходить до 45°С; при мощности 220Вт – до 60°С; при мощности 400Вт – до 80°С;
  5. длина излучения может быть от 7 до 20 мкм;
  6. длинные инфракрасные лучи составляют 90,4%;
  7. практически не излучают электромагнитного поля.

Способ укладки инфракрасного теплого пола

Перед тем, как начать укладку, необходимо убрать весь мусор, который остался после предыдущих строительных работ. Затем основание необходимо обеспылить посредством бытового или промышленного пылесоса.

Далее необходимо проверить горизонтальность основания при помощи уровня: отклонение допустимо в пределах 3 мм. Если пол деревянный, то при необходимости проводят его циклевание. Если основание из бетона, то с целью выравнивания горизонта его шлифуют.

Подготовив таким образом рабочую поверхность, поверх неё кладут слой гидроизоляционного и теплоизоляционного материала. Если запланировано верхнее покрытие сделать из линолеума или ковролина, то можно взять любой материал, толщина которого 3-5 мм. Если теплоизоляционная плёнка лавсановая или полипропиленовая, то её кладут металлизированной стороной вверх.

Места, где листы стыкуются, необходимо проклеить скотчем. Если поверх инфракрасного пола делается укладка керамической плиткой, то для теплоизоляции рекомендуется использовать техническую пробку, имеющую толщину слоя 2 мм.

Перед тем, как начать монтаж, надо определиться с будущим местоположением терморегулятора. Предварительно потребуется разработать схему укладки плёнки для того, чтобы её правильно расположить на полу. Надо учесть, что тёплые инфракрасные полы устанавливают лишь на открытом пространстве, где отсутствует мебель.

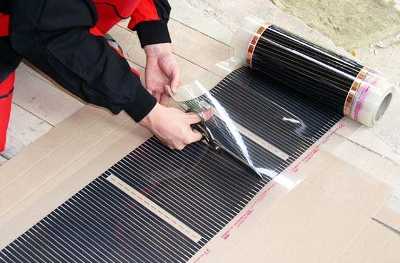

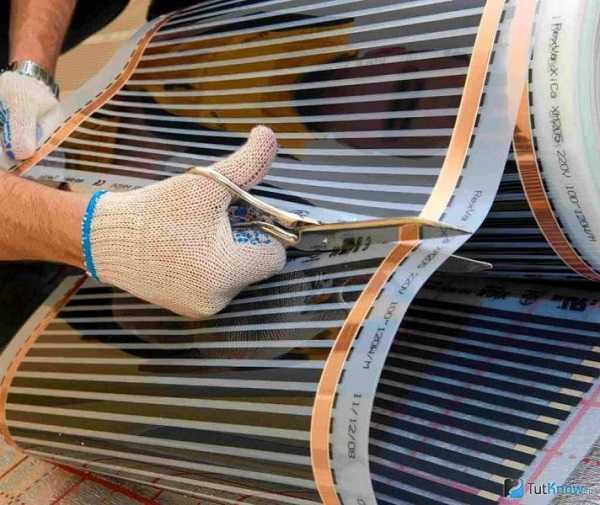

На плёнке делают специальные разметки, по которым затем её разрезают на полосы. Далее полоски плёнки раскладывают на полу согласно составленной схеме.
Плёнка кладётся медной частью вниз контактами к стене, где будет установлен терморегулятор. По краю медных полосок приделываются контактные зажимы и подключаются контактные провода.
Все места, где плёнка разрезана, а также места, где провода подключены к зажимам, требуется изолировать.

Потом датчик температуры, который также необходимо изолировать, подключается к нижней части инфракрасной плёнки. После того, как теплый пол окончательно уложен и подключены все провода и контакты, устанавливают терморегулятор, который затем подключают к электрической сети.

Перед тем, как уложить финишное покрытие, теплый пол необходимо обязательно протестировать. Если он работает нормально, то не должны нагреваться места соединения контактов, а также не должно быть искрения. Нагревание поверхности инфракрасной плёнки должно происходить равномерно.

Для того, чтобы дополнительно защитить тёплый пол, поверх него кладут полиэтиленовую плёнку и потом уже финишное напольное покрытие.
Для установки инфракрасных тёплых полов потребуются самые простые инструменты: ножницы, плоскогубцы, кусачки, отвёртка. Для работы с проводами может понадобится инструмент для их обжима.

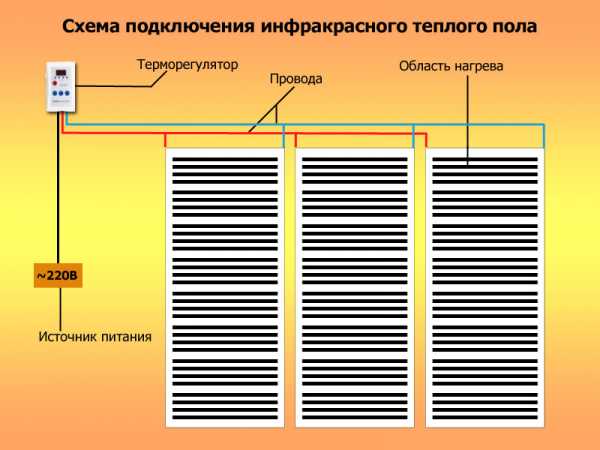

Схема электрического подключения инфракрасного теплого пола

Техника безопасности при монтаже и использовании инфракрасных тёплых полов

  • Тёплый инфракрасный пол устанавливается лишь на чистое и сухое основание.
  • Инфракрасную плёнку кладут только на открытых участках (где нет мебели, такой, как шкафы, комоды и пр.).
  • Площадь покрытия плёнкой должна составлять не меньше 70% от всей площади помещения, если тёплый пол запланировано сделать основным источником отопления. Если для дополнительного обогрева используется ИТП, то площадь плёнки должна составлять 40% всей площади помещения.
  • Расстояние плёнки от стен должно составлять не меньше 10 см и не больше 40 см. Класть нагревательные элементы внахлёст нельзя. Располагать терморегулятор необходимо на расстоянии приблизительно 10-15 см от пола.
  • Рассчитывая мощность потребления, следует учитывать величину потребляемой мощности при включении в электросеть – приблизительно 210 Вт на кв. метр.
  • Монтируя инфракрасные полы, следует учитывать, что длина полос инфракрасной плёнки должна быть не более 8 м. При этом чем длиннее полоски, тем меньше понадобится контактов для подключения. В целях безопасного использования инфракрасного тёплого пола полосы термоплёнки необходимо устанавливать на расстоянии не менее 0,5 см.
  • Одну часть контактных зажимов при монтаже располагают внутри плёнки, а вторую – на токонесущем участке, которая находится снаружи. Вмонтированные зажимы надо зафиксировать специальными инструментами или плоскогубцами. Часто производители подобных отопительных систем, к примеру Caleo, не позволяют применять контактные зажимы других фирм в целях безопасности при использовании.
  • Места, где проходят разрезы контактных шин, требуется изолировать посредством специальной битумной изоляции, которая входит в комплектацию инфракрасных полов.

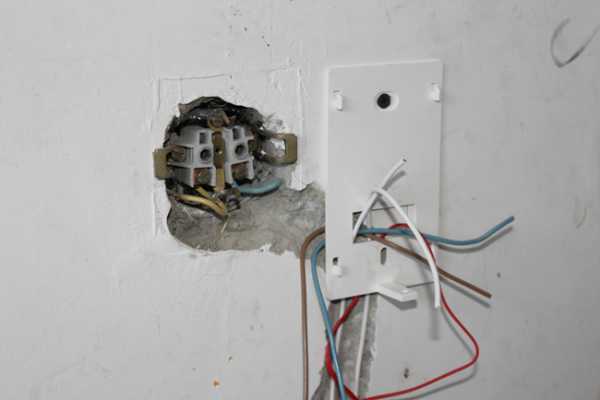

  • Терморегулятор можно установить как обычный электроприбор с помощью электрической розетки, но стационарное подключение будет надёжней. Монтируя терморегулятор, необходимо стремиться провести под плинтусом большую часть проводов, соединяющих устройство с термоплёнкой.
  • Монтаж не рекомендуется производить при отрицательныой температуре, при повышенной влажности. Угол сгиба плёнки не должен превышать 90 градусов. Крепёж нельзя осуществлять при помощи шурупов и гвоздей. Потребление, которое должен иметь каждый отрез инфракрасной плёнки, не должно превышать 10 А. Инфракрасные тёплые полы рекомендуется монтировать подальше от других приборов отопления: каминов, печей.

Финишные напольные покрытия

Если инфракрасные полы монтируются под ковролин или линолеум, то поверх плёнки кладут ДВП или листы фанеры, которые толщиной должны быть не меньше 5 мм.
Чтобы не повредить термоплёнку, необходимо предварительно произвести разметку крепежа.

Для этих целей можно применить вспененный полиэтилен. Делать разметку и кроить полотна ковролина и линолеума надо заранее, поскольку допускать разрезы на термоплёнке нельзя.

Если запланировано в качестве чистового покрытия использовать керамическую плитку, то поверх инфракрасной плёнки кладут армирующую сетку, которая крепится при помощи дюбелей: их забивают в зазоры между полосками термоплёнки. Армирующую сетку при необходимости можно покрыть слоем бетонной стяжки.

Укладывая керамическую плитку, иногда поверх нагревательных элементов кладут слой теплоизоляционного материала, выполняющего роль термокомпенсатора.

Укладывать финишное покрытие необходимо с особой тщательностью, поскольку причиной практически всех неисправностей тёплых инфракрасных полов является небрежность при монтаже термоплёнки и напольного покрытия.

Главные производители и стоимость

Сейчас самыми популярными считаются тёплые полы от компании Caleo. Есть и другие фирмы, например Daewoo.

Для того, чтобы подтвердить безопасность, на заводе компании Саleo установили аквариум с рыбками, в воде которого уже пару лет находится инфракрасный плёночный нагреватель. Это является наглядной иллюстрацией того, что инфракрасное отопление абсолютно безопасно.

Один кв. метр инфракрасного отопления стоит приблизительно 25 у.е. Надёжные производители предоставляют техническую гарантию на 15 лет, но инфракрасное отопление может прослужить и дольше, если его правильно эксплуатировать.

Итог

Выбирая инфракрасную отопительную систему, необходимо уточнять наличие сертификатов, которые гарантируют электро- и пожаробезопасность продукции.

Все элементы комплекта тёплых полов должны быть хорошо смонтированы между двух слоёв полиэстеровой прозрачной плёнки, которая обработана электрическим током. Компоненты качественной инфракрасной плёнки хорошо изолированы и огнеустойчивы.

Инфракрасные тёплые полы отличаются от отопительных систем, основанных на сжигании топлива тем, что не производят шума, ядовитых испарений, пыли и вибраций.

Видео

Посмотрите видео об установке инфракрасного теплого пола Daewoo Enerpia:

Похожие записи:

manspep.ru

характеристика материала, правила выбора, достоинства и недостатки, подробное описание монтажа своими руками, видео

Плёночный тёплый пол может использоваться как основное или как дополнительное отопление Пленочный теплый пол не требует установки предварительной стяжки. Монтаж происходит быстро. Пленочный пол равномерно прогревается, его уровень не имеет значения. Конструкция универсальна, надежна, благоприятно влияет на организм человека.

Характеристика материала

Пленочный теплый пол включает ряд карбоновых полос. Между ними располагается полимерная пленка. Полосы объединены медными шинами с применением серебряной пасты. По представленным проводникам проходит напряжение.

Пленочный пол получает особые свойства благодаря включению в него карбонового волокна. Жила из карбона – источник инфракрасных лучей, нагревающих предметы. Расход электричества небольшой.

Растущую популярность данных изделий можно объяснить тем обстоятельством, что в результате их функционирования отапливается не воздух в помещении, а расположенные вблизи предметы

Укладка идет прямо на напольное покрытие. Бетонная стяжка не требуется. Установка пола может идти под любое напольное покрытие – ковролин, ламинат, линолеум. Обогрев предметов будет равномерным. Это важно, если осуществляется подогрев деревянного пола, поверхность из дерева не будет рассыхаться, трескаться. Подогрев идет с мощностью в пределах от 100 до 200 Ватт на метр.

Пленочный теплый пол (видео)


Также читайте материалы:

Правила выбора

  • Пленочный пол дает возможность решить целый ряд проблем, связанных с отоплением. Можно установить его в комнате либо на открытой площадке. Монтаж ведется без предварительных работ, по окончании установки дополнительных работ не требуется. Но нужна схема, согласно которой будет вестись фиксирование пола.
  • Лучше уложить инфракрасный пол. Он имеет небольшую стоимость. Цена покрытия за 1 м2 варьируется в зависимости от мощности, производителя, размера.
  • Если брать в расчет, сколько вы сэкономите на дополнительной работе и материалах, выгода очевидна. Выбирая пленочный пол, стоит обратить внимание на производителя. Он должен быть надежным!
  • О том, как провести монтаж системы теплых полов своими руками и подключить изделие, должен рассказать продавец. Он даст подробную информацию и о характеристиках пола.
  • Важно принять во внимание гарантийный срок. Посмотрите, есть ли на изделие сертификаты, они расскажут о  безопасности и соответствии стандартам пола.

Как и при выборе любой другой вещи, не стоит гнаться за дешевизной и покупать систему обогрева пола от производителя с плохой репутацией

Достоинства и недостатки

Преимущества

  • Пол быстро и равномерно нагревается.
  • Если замечено повреждение, достаточно заменить только испорченную секцию.
  • Пленочный пол может работать долгое время.
  • Он не боится механического воздействия и не боится коррозии.
  • Пол отличается прочностью. Подключить его не составит труда.
  • При ламинировании в пленку возможность попадания на контакты пара и влаги исключена.
  • Температура плавления пленки достигает 120 градусов.
  • Изделие мобильно и прекрасно поддается транспортировке.
  • Его можно применять на наклонных и вертикальных плоскостях, для обогрева части комнаты.
  • Пол гигиеничен и бесшумен.

Монтаж устройства можно провести своими руками

Минусы

Пленочный пол практически не имеет минусов. Стяжка не требуется, но поверхность, на которую ведется установка изделия, должна быть ровной.

После того как произведен монтаж своими руками, высокая надежность достигается только в том случае, если все было сделано правильно. Экономия в сравнении с другими материалами имеет место, если отопительные системы функционируют хорошо. Воздух после подключения пол не сушит, но из-за влияния местного отопления этот эффект пропадает.

Во время монтажа пленочного пола часто возникают проблемы с подключением к пленке контактов

Установка своими руками

Если производится укладка пленочного пола, демонтаж старого напольного покрытия не требуется, если оно в хорошем состоянии. Его просто очищают от пыли и грязи. Возможно, понадобится осуществить ремонт стяжки базового пола.

Важно произвести монтаж утеплителя. Это может быть вспененный материал с толщиной в 3 миллиметра.

Необходима установка подложки своими руками. Она монтируется вниз металлизированной стороной. Для того чтобы утеплитель и полосы не двигались, их крепят на двухсторонний скотч. Отдельные фрагменты утеплителя фиксируют стандартным скотчем. В теплоотражающем материале можно проколоть отверстия – там, где будет находиться пленочный нагреватель.

Монтаж пленочного теплого пола чрезвычайно прост и вполне доступен даже «любителю»

Работы с термостатом

Установка термостата своими руками требуется для того, чтобы можно было следить за показаниями температур. Важно правильно рассчитать мощность. Принимается во внимание потребление на 1 квадратный метр пленки. В среднем оно составляет 200 Вт.

Монтаж термостата идет около электропроводки. Лучше всего зафиксировать прибор вблизи розетки.

Тип установки термостата может быть разным – как на стене, так и в предварительно выдолбленном углублении

Как настелить пленку

Укладка пленочного пола происходит только на полезную поверхность помещения:

  • Для создания основной системы отопления – 70%.
  • Для дополнительного обогрева – 50%.

От стены отступают 20 см. Там, где стоит габаритная мебель, монтаж пленки своими руками не производится

Сколько материала потребуется

Если размеры комнаты небольшие, рекомендовано остановиться на пленке с шириной в полметра. При большом помещении ширина материала должна равняться метру. Необходимо обратить внимание и на длину, она начинается от 2,1 метров. Ориентироваться следует на общую длину комнаты.

Для проведения установки полос потребуется схема. Ее разрабатывают, исходя из площади комнаты и размера самих полос. Схема размещается на утеплитель с применением скотча. Как расположить полосы, поперечно либо продольно, выбирается исходя из соображений экономии. Лучше вести монтаж по длине помещения. При этом определяется схема подключения.

Для оптимального выбора количества термопленки, вам необходимо рассчитать площадь, которая впоследствии будет покрываться пленкой

Особенности монтажа

  • Сначала следует разрезать пленку на секции своими руками.
  • К подложке они устанавливаются на двухсторонний скотч.
  • Схема предполагает наличие термодатчика. Его крепят близко к терморегулирующему устройству. Лучше сделать углубление.
  • Затем идет укладка проводов.
  • Подключить пол необходимо параллельно. Провода идут с одной стороны помещения. Вывод их к терморегулятору идет под плинтусом.
  • На пленку крепят медный зажим. На зажим – провод. С обеих сторон зажим закрывают при помощи битумного изолятора.
  • Теперь можно тестировать систему. После подключения к сети проверяют, как греет каждая полоса.
  • Если все хорошо, производится укладка декоративного покрытия.

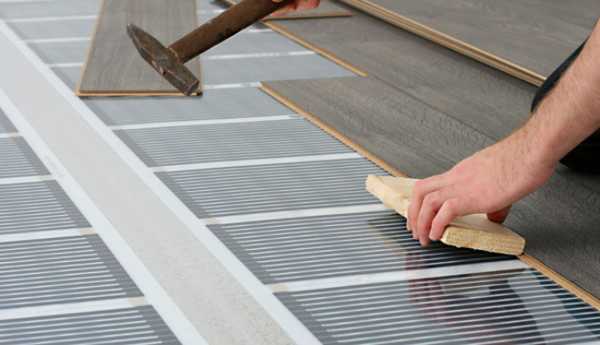

  • Подключить инфракрасный пол лучше под ламинат.

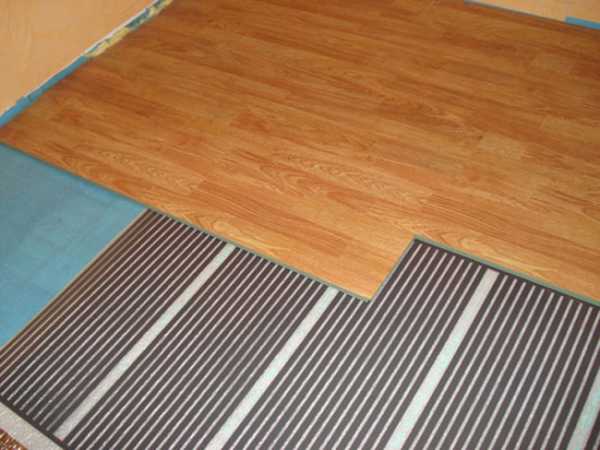

Если вы укладываете пленочный теплый пол под ламинат, то никаких серьезных проблем во время проведения работ возникнуть не должно

Пол пленочного типа хорош тем, что он нагревает предметы, а не декоративное покрытие. Установить его можно самостоятельно, главное – действовать согласно схеме. Выбор разновидности пола осуществляется исходя из собственных предпочтений. Если все сделать правильно, изделие будет служить долго.

Монтаж пленочного пола (видео)

polaremont.ru

Электрический пленочный теплый пол: характеристика продукции

Существует целый ряд эффективных систем обогрева под названием «теплый пол». Современный ассортимент включает системы, работающие на воздухе, воде и электричестве. Причем электрический пленочный теплый пол является не единственным вариантом системы, работающей от электрического тока, зато он способен при условии правильного размещения бюджетным образом заменить другие варианты отопления в доме.

Принцип действия такой системы очень прост и основан на применении инфракрасного излучения, которое распространяется достаточно далеко, чтобы обеспечивать полноценный уровень обогрева. Само изделие выглядит как сверхтонкая пленка, которая обладает эластичностью и нагревается за счет электричества.

Принцип распространения тепла

Нагрев осуществляется за счет графитового покрытия в виде полос, через которые посредством электродов пропускается ток мощностью 220 вольт. В процессе этого высвобождаются волны инфракрасного излучения.

Обратите внимание! В отличие от других способов отопления инфракрасные волны, излучаемые пленочными изделиями, осуществляют нагрев всех предметов в комнате, а не только напольного покрытия. Они согревают даже тело человека.

Положительные стороны и характеристика

Этот тип системы имеет немало преимуществ. Одним из самых выгодных можно назвать возможность дальнейшего функционирования при перегорании одной из секций системы. Пленка может разрезаться на сегменты необходимой длины, что позволяет покрывать поверхности любых размеров и форм, а также выполнять обогрев дома частично.

Продукция

Система монтажа довольно проста и занимает всего лишь несколько часов. Выгодно еще и то, что при необходимости переезда, например, если вы снимаете квартиру или приобрели новое жилье, пленку можно легко демонтировать и использовать повторно на новом месте.

Обратите внимание! Помимо своей функциональной части, пленочные изделия могут оказывать оздоровительное воздействие на организм человека за счет своего инфракрасного излучения, которое широко применяется в медицинских целях.

Оздоравливающее влияние проявляется:

  • в укреплении нервной и иммунной систем;
  • в очищении крови;
  • в восстановлении поврежденных клеток тела;
  • в общем омолаживании организма;
  • в улучшении циркуляции крови;
  • в восстановлении обмена веществ.

Это лишь некоторая часть преимуществ, которые несет в себе инфракрасное излучение.

Ширина пленки

Характеристика изделий:

  • показатель допустимого напряжения в сети составляет 220-230 Вольт или 50 Герц;
  • уровень потребления зависит от особенностей конкретного изделия и может находиться в пределах 150-400 Вт на один квадратный метр;
  • температура плавления пленки составляет 264 градуса по Цельсию;
  • температура нагревание поверхности пленочного изделия зависит от уровня потребления и мощности, при показателе в 150 Вт изделие может нагреваться до 45 градусов по Цельсию, мощность в 220 Вт сопровождается нагреванием в 60 градусов по Цельсию и 400 Вт – 80 градусов соответственно;
  • инфракрасные волны могут достигать в длину 7-20 мкм;
  • на общий объем излучения приходится чуть более 90% длинных лучей;
  • уровень электромагнитных излучений крайне низок.

Технология укладки теплых полов

Перед тем, как взяться за монтажные работы следует тщательным образом подготовить поверхность. Необходимо избавиться от мусора, для этих целей подойдет как промышленный, так и обычный пылесос. После чего выполняется проверка горизонтальности основания, делается это с помощью строительного уровня. Если выявленный перепад высоты составляет не более 3 мм, пол пригоден для монтажа.

Укладка материала

Если укладка будет осуществляться на деревянное основание, возможно, потребуется произвести оциклевание. Бетонное основание выравнивается с помощью шлифовки.

Необходимый инструмент:

  • плоскогубцы;
  • отвертка;
  • ножницы;
  • кусачки;
  • инструмент для обжима проводов.

Когда подготовительные работы окончены на пол укладывается гидроизоляционный и теплоизолирующий материал. Если в качестве напольного покрытия будет использован ковролин или линолеум, как изоляцию можно использовать любой материал с толщиной 3-5 мм. Полипропиленовый или лавсановый пленочный пол укладывается вверх той стороной, на которой имеется металлизированное покрытие. В зонах, где располагаются стыки, выполняется проклейка скотчем. По керамическую плитку следует укладывать в качестве изоляции пробку (техническую) с толщиной в 2 мм.

Обратите внимание! Перед тем, как заняться укладкой пленки необходимо заранее определить место, где будет произведен монтаж температурного регулятора. Рекомендуется предварительно продумать всю схему, чтобы материал на полу расположить правильно. Стоит учитывать и тот факт, что пленка настилается только в тех зонах, где не стоит мебель.

Нарезка материала

На пленку наносится соответствующая разметка, по которой в дальнейшем материал разрезается на полосы, укладываемые по заранее просчитанной схеме размещения. Сам материал укладывается вниз своей медной частью, так, чтобы контакты были направлены к стене, где будет размещаться температурный регулятор. По краям фиксируются зажимы для контактов, через которые подключаются провода системы. Все места срезов на пленке, а также зоны подключения проводов к зажимам нужно заизолировать.

Затем выполняется монтаж температурного датчика, который также нуждается в изоляции. Его нужно подключить к инфракрасной пленке (к ее нижней части). После того, как все работы по укладке теплого пола и подключению контактов и проводов завершены, осуществляется монтаж регулятора температуры, подключаемого в конечном итоге к электросети.

Перед укладкой напольного покрытия следует провести тестирование системы. Если отсутствует искрение и зоны соединения контактов не нагреваются, значит, она работает нормально. Что касается поверхности инфракрасной пленки, то она должна нагреваться равномерно.

Размещение контактов

Обратите внимание! Для дополнительной защиты теплых полов сверху на пленку укладывается полиэтиленовый материал. Только после этого можно делать укладку финишного напольного покрытия.

Техника безопасности к установке теплых полов

Существует целый ряд правил и требований безопасности, выдвигаемых к технологии монтажа системы теплых полов, а также к дальнейшей эксплуатации.

Основные требования:

  1. Все монтажные работы по установке системы осуществляются только на сухую и чистую основу.
  2. Инфракрасная пленка должна размещаться строго на открытых участках комнаты (нельзя устанавливать мебель над пленкой, поэтому заранее продумывайте все нюансы меблировки помещения).
  3. Если планируется использовать систему теплых полов в качестве основного источника тепла в доме, нужно покрыть не менее 70% площади. При дополнительном использовании ИТП для обогрева допускается покрывать пленкой всего 40% площади.

Схема соединения

  1. Пленка должна укладываться не вплотную к стене, а с отступом в 10-40 см. Отступ более 40 см и менее 10 см – не допустим, также как и не допустима укладка пленки внахлест. Регулятор температуры устанавливается на высоте 10-15 см от поверхности пола.
  2. При монтажных работах следует учитывать, что максимально допустимая длина пленочных полос составляет 8 м. От длины также зависит количество контактов, в которых длинные изделия нуждаются меньше, чем короткие. Чтобы дальнейшая эксплуатация была безопасной, укладка полос осуществляется на расстоянии 5 мм друг от друга.
  3. Одна часть зажимов для контакта располагается на токонесущей зоне, находящейся снаружи, другая – внутри пленочной полосы. После монтажа зажимы фиксируются с помощью плоскогубцев или другого специализированного инструмента. Рекомендуется использовать контактные зажимы той же торговой марки, что и сама система.
  4. В местах разрезов необходимо производить изоляцию битумного типа, которая является частью комплектации системы.

Изоляция проводов

  1. Регулятор температуры может быть установлен в качестве обычного электрического прибора, но гораздо надежнее будет стационарный способ подключения. Нужно сделать так, чтобы как можно больше проводов было спрятано под плинтусами.

При укладке линолеума или ковролина в качестве напольного покрытия, на пленку укладываются фанерные листы или ДВП. Все работы по разметке крепежей и нарезке покрытия осуществляются предварительно, поскольку не допускается повреждение пленки.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Особенности инфракрасного теплого пола



Для повышения эффективности систем отопления можно применять разные инженерные решения. При использовании электричества в качестве источника энергии следует обратить внимание на новые виды нагревателей. Инфракрасная пленка становится все более популярной. Комплексная оценка ее параметров отличается положительными отзывами со стороны рядовых потребителей и опытных экспертов.

Пленочный обогреватель подходит для оснащения жилых помещений

Почему появились новые изделия

Применение обогревателей кабельного типа выявило несколько негативных моментов. В простейших конструкциях используют проводники с относительно высоким сопротивлением при пропускании тока. Их сложно укладывать, сохраняя равное расстояние между линиями. В промежутках – температура ниже, поэтому трудно создать равномерное тепловое поле. При повреждении центральной жилы выходит из строя вся система отопления.

Некоторые недостатки устранены в комплектах «карбоновый теплый пол». Здесь применяют прутья, сделанные из композиции нескольких материалов. Они скреплены перемычками вверху и внизу, поэтому монтаж не сопровождается лишними трудностями. Если поврежден один нагреватель, вся секция сохраняет работоспособность.

Однако и в этом случае расстояние между рабочими элементами довольно значительное. Общая толщина слоя с учетом заливки бетонной стяжки получается большой. При невысоких потолках, когда каждый сантиметр имеет значение, этим фактором пренебрегать не стоит.

Принцип работы и конструкция

Обогреватель пленочного типа создан с учетом следующих моментов:

  • В типичном изделии этого вида основные полезные функции выполняют полоски, созданные на основе углерода. Их ширина составляет от 1,5 до 2 см, а пустоты – не более нескольких миллиметров. Это обеспечивает равномерный нагрев поверхностей.
  • Соединение пленочных обогревателей выполняется медными плоскими шинами. Фабричный метод производства обеспечивает безупречное качество электрических цепей, минимальные потери, отсутствие разрывов.
  • С обеих сторон пленочных обогревателей есть слой из прочного полимера. Такое ламинирование предотвращает проникновение внутрь влаги, которая активизирует процесс коррозии. Оно надежно защищает от механических воздействий и не препятствует свободному прохождению теплового излучения.
  • Обычный инфракрасный пленочный современный обогреватель не толще 0,5 мм. Исключение – специальные модификации, рассчитанные на повышенные нагрузки. Это тонкое изделие можно устанавливать под многими финишными покрытиями без дополнительных защитных слоев. Поэтому именно их рекомендуют применять в невысоких комнатах.
  • Все нагревательные элементы подсоединены параллельно, повреждение одного из них не нарушит работоспособность изделия.
  • Инфракрасная греющая пленка выпускается в рулонах шириной от 0,4 м до 1,2 м. Ее можно разрезать (в определенных местах), поворачивать. С легкими изделиями работать не тяжело. Для подключения питания, термостата применят стандартные простые технологии. Точное выполнение монтажных операций не вызывает лишних затруднений даже без наличия профессиональных навыков.
Так разрезают инфракрасный обогреватель

Сравнение с альтернативными решениями

Выяснить действительные преимущества, которыми обладают инфракрасные качественные обогреватели пленочные, несложно. Нужно понять инфракрасные обогреватели что это такое?

Для этого надо рассмотреть особенности их применения:

  • Пленки не обязательно покрывать слоем бетона. Их можно устанавливать на разных стадиях строительства, а также для модернизации действующего объекта недвижимости.
  • При правильном выборе модели и соблюдении технологии укладки обогревателя отсутствуют серьезные ограничения по виду напольного покрытия. Если надо, можно выбрать разновидность пленки, температура которой не выше +32°С. Размещение таких пленочных обогревателей вблизи строительных конструкций не опасно. Они не способны оказывать на них чрезмерного температурного воздействия, в то время как созданного ИК-излучения достаточно для того, чтобы отопление полноценно выполняло свои функции.
  • В торговой сети можно найти пленочный обогреватель с толщиной не более 0,25 мм. С помощью таких изделий можно организовать обогрев только одной комнаты без изменения общего уровня пола, установки порогов.
  • Пленочный мощный ИК обогреватель обладает минимальной инерционностью. В отличие от водяных теплых полов, он начинает функционировать немедленно после включения. Допустимо управление пленочными обогревателями с помощью систем автоматического поддержания заданной температуры в помещении. Они рационально потребляют энергию.
  • Такие системы отопления не создают конвекционные потоки, как традиционные радиаторы. В помещениях обеспечивается равномерное распределение температуры.
Нетрудно найти нагреватель пленочного типа с нужными размерами

Подготовка проекта

Если инфракрасная пленка будет использована для обогрева жилого помещения, можно сделать расчет с учетом поддержания температуры воздуха +22 °С. При установке паркета допустимо применение нагревателя с удельной мощностью 200 Вт на 1 м. кв. С его помощью можно создать температуру поверхности пола от +34 °С до +38 °С. Для этого придется тратить от 30 Вт до 40 Вт в час на 1 м. кв. На обогрев комнаты 20 м. кв. расход электроэнергии составит примерно 0,7 кВт.

Эти данные можно использовать в ходе работы над проектной документацией. Но надо учитывать при использовании пленочных обогревателей особенности конкретного объекта недвижимости:

  • климатические условия в регионе;
  • изоляционные характеристики стен, пола, потолка, оконных и дверных блоков;
  • расположение комнат относительно сторон света;
  • частоту проветривания и другие условия эксплуатации.

Отдельно изучают временной график. Профильные специалисты утверждают, что оптимальная длительность периодов «включено/выключено» должна соответствовать отношению 1 к 5. Работа пленочных обогревателей более 25 мин в час – это критический уровень. Его превышать строго не рекомендуется.

Подключение пленки к сети электропитания

Некоторые продавцы рекомендуют использовать услуги их собственных монтажных бригад или уполномоченных профильных предприятий. Только в этом случае они соглашаются предоставить долгосрочные официальные гарантии при покупке пленочных обогревателей. Но такие способы не всегда подходят.

С помощью сопроводительной документации производителя и следующей последовательности действий можно самостоятельно реализовать проекты разного уровня сложности:

  • Нагреватель для каждого помещения подбирают определенной мощности (схема расчета приведена выше). С учетом этого параметра для одного или нескольких помещений в контуре цепи питания устанавливают защитный автомат.
  • В удобном месте на стене делают разметку. Здесь будет установлен термостат. В строительных конструкциях создают каналы для монтажа кабелей.
  • Для подсоединения питания пленочных обогревателей с провода удаляют оплетку, слои изоляции. Его вставляют и фиксируют в контактном зажиме с помощью плоскогубцев.
  • Другой стороной зажим прикрепляют к медной шине пленочного обогревателя.
  • Места контактов изолируют с двух сторон.
  • Провода подключают к терморегулятору пленочного обогревателя.
  • Температурный датчик пленочного обогревателя присоединяют к темной полосе (нагревательному элементу) с нижней стороны.
  • После подсоединения всех элементов пленочного обогревателя и проверки изоляции выполняют пробный пуск. Температуру устанавливают на уровне не более +32°C.
  • Рекомендуется убедиться в том, что все полосы пленки нагреваются.
  • Повышение температуры в местах подсоединения зажимов, искрение – это признаки неправильного монтажа. Следует восстановить целостность контактов пленочного обогревателя, создать надежную изоляцию.

Инфракрасный пленочный качественный обогреватель способен выполнять свои функции длительное время без поломок. Его общую надежность повышает параллельное применение большого количества аналогичных элементов. Датчик температуры может выйти из строя раньше. Чтобы заменить его было проще, этот прибор устанавливают в гофрированную трубку. Под нее создают специальное углубление в основании перед укладкой пленки.

Контактный зажим пленочного обогревателя устанавливают между слоями ламината

Инфракрасный обогреватель в системе «теплый пол»

При создании конструкций нужно предотвратить проникновение воды к группам контактов пленочного обогревателя. Поэтому, если имеется вероятность появления влаги на поверхности чернового основания, устанавливают слой гидроизоляции. Удаляют острые выступы, иные дефекты, способные повредить пленочные нагреватели. В соответствии со стандартами не должно остаться неровностей высотой более 3-4 мм.

Под пленки монтируют специальный слой из вспененного полимера. Он не пропускает тепло вниз. Не следует использовать материалы, в которых функцию отражателя выполняет металлическая фольга.

Сверху раскатывается инфракрасная пленка, подключаются кабели питания. Над ней устанавливают последовательно полиэтиленовую пленку, ламинат или паркетную доску. Если финишное покрытие обладает гибкостью (линолеум, ковролин) под ним размещают слой из фанеры, иного прочного материала.

При закреплении верхних слоев с помощью строительного степлера надо работать аккуратно. Отверстия пробивают только в промежутках между токопроводящими материалами, чтобы не ухудшить технические характеристики пленочных нагревателей.

Фиксация пленки степлером

При укладке плитки используют следующее расположение слоев:

  • Основание. Здесь мельчайшие выступы удаляют не так тщательно, как в предыдущих вариантах, так как сверху устанавливается утеплитель. Тем не менее, следует заделать швы, выровнять поверхность.
  • Тепловая изоляция. Следует использовать стойкий к нагрузкам материал. Подойдет, например, пенополистирол с плотностью от 35 кг на м куб. и выше. Если приобрести плиты с замковыми вырезами на торцах, заклеить соединения скотчем при укладке, будет обеспечена хорошая герметичность.
  • Слой теплоотражающего материала устанавливается, как и в предыдущих технологиях.
  • Далее раскатывается ИК пленка, медными шинами вниз. Монтируют необходимые электрические соединения.
  • Сверху создают слой из достаточно толстой (от 40 мкм и более) полиэтиленовой пленки.
  • На нее укладывают армирование. Тут можно применять только сетки их непроводящих ток материалов.
  • Сверху заливают стяжку с применением стандартных пропорций цемента и песка. В этом слое создают выемку для последующей установки температурного датчика.
  • После застывания строительной смеси на клеевой состав монтируют плитку.

Такое отопление включают не ранее чем через 25 дней, когда стяжка высохнет.

Чтобы не повредить случайно защитные слои пленочных обогревателей, работают в мягкой обуви, следят за чистотой подошв. При укладке стяжки оставляют компенсационные швы по контуру. В эти промежутки устанавливают прокладку из демпфирующего материала.

Нагреватели в стенах и на потолке

Тонкая инфракрасная пленка весит мало. Она хорошо подходит для закрепления на стенах и потолке. В таких вариантах установки используют свойство пленочного обогревателя нагревать не воздух, а поверхности пола, мебели, иных предметов. Таким образом, обеспечивается эффективное использование электроэнергии. При правильном применении поверхностных декоративных материалов потери будут минимальными.

Монтаж пленочного обогревателя выполняется с учетом следующих особенностей:

  • Стены (потолок) выравнивают, очищают от загрязнений.
  • Прикрепляют покрытие, отражающее тепло, но без слоя металлической фольги.
  • Настенный пленочный обогреватель устанавливают вертикально. До углов оставляют расстояние примерно 10-20 мм. Нельзя монтировать изделия внахлест. Между полосами промежутки устанавливают минимальные, чтобы обеспечить равномерный нагрев.
  • Кабели питания пленочного обогревателя подсоединяют к верхним участкам по параллельной схеме. Клеммы и другие оголенные проводники закрывают толстой пленкой на битумной основе.
  • Включают питание, проверяют каждый потолочный обогреватель отдельно. Если секция не работает, восстанавливают электрическую цепь.
  • На стенах и потолке можно закрыть пленочные обогреватели гипсокартоном с последующей окраской. При выборе иных материалов необходимо помнить о том, что их температура будет подниматься в процессе эксплуатации до +45°C и выше.
  • При монтаже плит близко к пленке температурный датчик устанавливают под пленочным обогревателем. Если зазор более 15 мм, такое размещение измерительного прибора не потребуется. Термостат пленочного обогревателя может выполнять свои функции с помощью встроенного датчика.
Монтаж обогревателя на стенах, потолке

Пленочные качественные потолочные обогреватели совершенно безвредны. Они излучают волны в диапазоне длиной от 5 до 20 мкм. Подобное излучение, в частности, применяют для проведения профилактических медицинских процедур. С его помощью улучшают параметры обмена веществ, укрепляют защитные функции человеческого организма, предотвращают инфекционные заболевания.

Решение отдельных инженерных задач

Пленочные обогреватели сохраняют целостность при изгибе. Они устойчивы к разным видам внешних воздействий.

С учетом этих и других полезных особенностей, эти изделия применяют для реализации разных проектов:

  • Монтаж пленочных обогревателей на крыльце, ступенях предотвратит обледенение входных групп в зимний период.
  • Допустима установка пленочных обогревателей на открытых верандах, в беседках, зонах отдыха.
  • С помощью пленочного обогревателя создают комфортные температурные условия для продуктивного животноводства, в теплицах и зимних садах.
Настенные обогреватели создают в виде картин

Видео

В любом из вариантов следует учитывать условия будущей эксплуатации пленочного обогревателя. Для увеличения эффективности обеспечивают направленность теплового излучения в нужном направлении, устраняют лишние преграды. Тщательная подготовка проекта и правильная настройка регуляторов температуры помогут продлить срок службы системы ИК-пленочного обогревателя.



teplota.guru

Теплый пол инфракрасный: отзывы, монтаж своими руками

Следует отметить, что нетрадиционные способы отопления помещения используются сегодня все чаще. Например, очень популярным является инфракрасный теплый пол. Его излучение очень хорошо воспринимается организмом, ионизирует воздух, при этом пленка нагревает не сам воздух, а те предметы, которые находятся рядом. Изделие имеет очень хорошие характеристики, и смонтировать его можно самостоятельно. В магазинах на сегодняшний день вы можете найти большой выбор инфракрасных обогревателей. Для начала нужно разобраться с устройством таких полов, а также принципом их действия.

Устройство и принцип действия системы

Итак, инфракрасный теплый пол может продаваться в виде коврика или же быть скрученными в рулон. Работает он благодаря карбоновой пасте, которая заключается в полиэстеровую или полипропиленовую пленку. Устройство оснащено токопроводящими шинами, которые располагаются по краям. Изготавливаются они обычно из меди или серебра.

Принцип действия этого изделия очень прост. При подключении ковра к сети через карбон проходит электрический ток, вследствие чего выделяется большое количество тепла. Нужно отметить, что инфракрасный пол изготовлен очень удобно. Все карбоновые полосы собраны в небольшие секции по пару штук. Между ними проходит полоса, разделяющая блоки, и по которой пленку можно разрезать. Однако секции следует разделять очень аккуратно и строго по намеченной линии.

Стандартная схема устройства изделия такова:

  1. Нагревательная пленка, в которую заключены проводники из карбона.
  2. Терморегулятор, который позволяет регулировать степень нагрева изделия.
  3. Тепловой датчик.
  4. Шнур питания, благодаря которому пленка подключается к сети.

Преимущества и недостатки

Инфракрасный пол обладает такими достоинствами:

  • Хорошая совместимость практически со всеми напольными покрытиями;
  • Возможность создания равномерного обогрева всей площади помещения;
  • Простой принцип работы;
  • Экономичность. Дело в том, что система имеет низкий уровень потребления энергии;
  • Очень простая установка такого пола;
  • Подключение можно произвести своими руками;

Какой тип электрических теплых полов вам наиболее интересен?

Poll Options are limited because JavaScript is disabled in your browser.
  • Инфракрасный пленочный теплый пол имеет высокий уровень КПД — около 95%;
  • Экологическая безопасность;
  • Нет опасности пожара из-за короткого замыкания;
  • Хорошие технические характеристики;
  • Установка возможна в помещениях даже с высоким уровнем влажности;
  • Бесшумность, отсутствие электромагнитного излучения.

Однако есть и некоторые недостатки, например, пленка боится перегрева. Кроме того, стоит такая продукция достаточно дорого. А еще эффективным пленочный пол будет только в том случае, если его правильно подключить к электрической сети.

Технические характеристики устройства

  1. Источник питания: обычная электрическая сеть, напряжение которой составляет 220 В.
  2. Габариты изделия: чаще всего ширина пленки составляет 0,5 м, а ее толщина — 0,4 мм. Если это мобильный теплый пол, то стандартная величина ковра составляет 0,5 м*1,5 м.
  3. Потребление энергии: на 1 м2 площади уходит примерно 140 или 150 Вт.
  4. Основной нагревательный элемент: графитовый излучатель.
  5. Максимальная температура нагрева: до 55 градусов Цельсия.
  6. Температура, при которой пленка может плавиться: более 210 градусов Цельсия.

Как видите, технические особенности представленного устройства говорят о его эффективности и экономичности. Так как изделия могут быть совершенно разными, то главным документом, в котором изложены все характеристики пленки, является инструкция.

Разновидности пленки

Если принцип работы изделий любых производителей одинаков, то материал изготовления основы может быть разным:

  • Биметаллический. Главным материалом, на основе которого делается ковер, является лавсан. Между двумя его слоями укладывается алюминиевый и медный сплав. Приобрести такой продукт можно в рулоне, при этом полотно можно разрезать на элементы меньшего размера. Рекомендованная температура нагрева такого материала составляет не более 27 градусов. Эта пленка может осуществлять обогрев только таких напольных покрытий как ковролин, ламинат, линолеум. Под керамогранит укладывать ее нельзя;
  • Углеродный. Здесь используются углеродные тепловые элементы, которые также монтируются между слоями лавсана. Такой инфракрасный пленочный теплый пол можно быстро демонтировать и положить в другом помещении. Это изделие может быть применено для утепления зданий открытого и закрытого типа. Кроме того, оно с успехом осуществляет обогрев стен и потолков, так как может монтироваться прямо на них.

Как уже известно, электрический пол для обогрева помещения может быть монтирован стационарно или иметь вид мобильного ковра. Последний отличается высокой прочностью, практичностью, эластичностью. Он имеет небольшие размеры, а его установка происходит быстро и просто. При этом мобильный пленочный пол может быть использован в любой комнате. В случае надобности его можно перенести. Он является отличным вариантом для обогрева нежилых помещений и дач. Утепление комнат таким способом является экономичным и эффективным. Производится изделие на основе резистивной пленки или кабельного мата.

Существует также стержневой ИК теплый пол. Он состоит из стержней небольшой длины, внутри которых находится карбон, серебро и графит. Преимуществом такого материала является то, что он может самостоятельно регулировать собственную температуру. Соединяются стержни при помощи медного провода, который должен быть хорошо изолирован. Подключение таких элементов является параллельным, поэтому если из строя выйдет один из них, вся система продолжит свою работу. Но эта схема тоже имеет недостаток: если вы случайно перебьете провод, которым соединяются стержни, работоспособность такого пола будет утрачена.

Особенности монтажа устройства

Разрезать пленку можно только по специально нанесенным линиям.

Для того чтобы инфракрасный пленочный пол работал эффективно, его нужно правильно подключить к электрической сети. Для каждого изделия существует определенная инструкция подсоединения, в которой прорисована схема. Монтаж пленочного теплого пола состоит из нескольких этапов:

  • Расчет тепловой мощности. Для того чтобы обогрев был равномерным, нарисуйте план помещения в определенном масштабе. Выделить те области, на которых будет располагаться мебель. Дело в том, что под тяжелые предметы укладка инфракрасного теплого пола не производится. Также нужно понять, где выгоднее всего расположить терморегулятор. Там, где мебель стоять не будет, нужно расположить пленку так, чтобы полотна не пересекались, и не перекрывали друг друга.

Мощность изделия зависит от того, как оно будет использоваться: в качестве основного или дополнительного обогрева к стандартному радиаторному отоплению.

  • Подготовка основания. Установка пленки производится по предварительно подготовленной схеме на заранее очищенный и выровненный пол.
  • Укладка тёплого отражающего экрана. Его фольгированная часть должна направляться вверх.
  • Монтаж инфракрасного теплого пола согласно намеченному плану. При этом медные шины должны располагаться внизу.
Общий вид клемм для соединения полос, а также устройство их изоляции.
  • Соединение полос при помощи клипс и проводов. Учтите, что делать это нужно только с одной стороны полотна. Контакты с противоположной стороны должны быть хорошо заизолированными.
  • Установка и подключение терморегулятора.
  • Монтаж термодатчика. Он нужен для определения температуры подогрева пленки в зависимости от условий окружающей среды. Он должен подсоединяться к контроллеру и подключаться к пленке при помощи скотча. Располагается он внизу на нижней поверхности между графитовыми полосами.
  • Подключение к электрической сети и проверка изделия. При этом температура подогрева пола должна составлять не более 30 градусов. Если пленочный теплый пол своими руками установлен правильно, то он должен греться равномерно. После этого можно приступать к укладке декоративного покрытия.

Представленный обогрев полезен только в том случае, если помещение утеплено.

Как видите, представленное изделие монтировать несложно. Самое трудное действие в вашей работе — это правильное подключение к сети. В остальном использование инфракрасного теплого пола очень удобное и простое.

Материалы По Теме:

polprofy.ru

РубрикаПол

Добавить комментарий
