Подключение теплого пола к электричеству своими руками

Подключение теплого пола становится особенно актуально в холодное время года в помещениях с недостаточным обогревом, например, в ванной комнате или кухне и коридоре. Для того, чтобы не совершить ошибку при подключении электрических теплых полов необходимо разбираться в способах их подключения, возможных вариантах исполнения и принципе действия.

Теплый пол различается на два основных вида: электрические и водные. Водяной пол представляет собой отопительную систему, которая нагревает поверхность благодаря потоку горячей воды, нагревающаяся от котла или системы центрального отопления. Подключение водяных теплых полов несколько отличается от электрических.

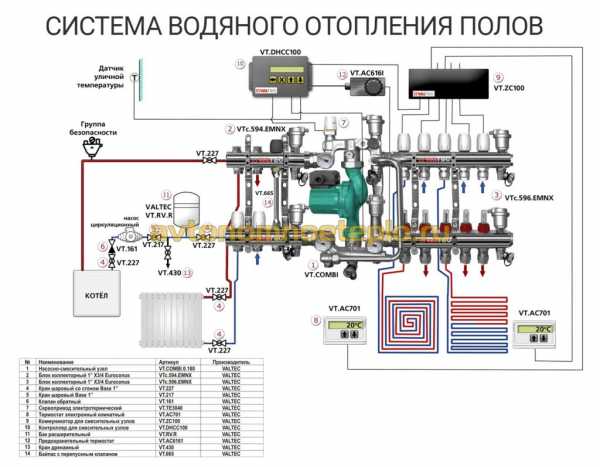

Схема установки системы водяного теплого пола:

1. Закладывание трубопровода должно производится на теплоизоляцию в цементной стяжке. Также стоит учесть и монтаж коллекторного шкафа – устройства, необходимого для совмещения системы теплообеспечения квартиры с трубопроводом. Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления.

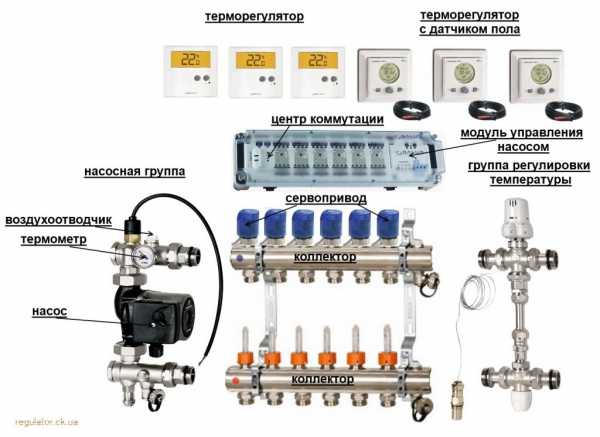

2. После этого подключают трубу с разветвлениями – коллектор. Его вход совмещают с вентилями. К выходам по бокам трубы присоединяются металлические контуры с помощью фитингов. К коллекторному выходу рекомендуется закреплять сливной разветвитель с воздухоотводчиком. Благодаря нему система будет защищена от попадания внутрь воздуха, а с помощью сливного крана при необходимости можно избавить трубу от воды.

Подключение теплого пола может производиться двумя способами:

• Трубы укладываются параллельно. Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.
• Спиральный метод прокладки подразумевает собой монтаж трубы по спирали, где подающая и возвратная трубы укладываются параллельно. Таким образом труба с горячей водой компенсирует холодную. Данная схема подходит для помещений с большой площадью.

Плюсами водяного обогрева полов является минимизация затрат на его монтаж, возможность установки системы под любой пол (плитка, ламинат, линолеум, ковры), большая экономия электроэнергии, отопление помещения не будет зависеть от перебоев в электросетях.

Но и здесь есть своим недостатки. Из-за подключения теплого водяного пола к системе центрального обогрева, можно перекрыть доступ горячей воды соседям, так что такой вид обогрева не подходит в многоквартирных жилых домах. Также, будет отсутствовать возможность самостоятельной регулировки температуры потока горячей воды. А несвоевременное обнаружение неисправности труб и перекрытия доступа воды, возможно затопление.

Электрический теплый пол

В случае с электрическими теплыми полами их работа зависит от подключения к электричеству. Электрические полы действуют по принципу преобразования электроэнергии в тепло посредством сопротивления проводника. Теплый электрический пол включает в себя несколько простых элементов:

• нагреватель (мат или кабельная система).
• датчик регулировки температуры.
• термолегулятор.

Схема подключения электрической системы отопления не вызывает особых трудностей. Перед началом монтажа необходимо определиться с мощностью будущего отопления. На это влияет метраж помещения, вид обогревания и тип комнаты (склад, жилое помещение, балкон). Теплый электрический пол можно использовать даже в качестве основного источника тепла в квартире. Также нужно знать, что электрический теплый пол может работать посредством кабелей или инфракрасной пленочной системы. Используя бетонную стяжку пола, в качестве обогрева используют кабель, а под плитку подойдут пленочные нагреватели (маты). Основным механизмом работы обогревательной системы является терморегулятор. Зачастую, схема установки проводов терморегулятора указывается в техническом паспорте устройства. Его установка происходит достаточно легко и выполняется без особых знаний и навыков. В одножильную конструкцию к термостату подключается «холодный» конец провода. В двухжильной – кабели замыкаются в цепь.

Возможная схема подключения

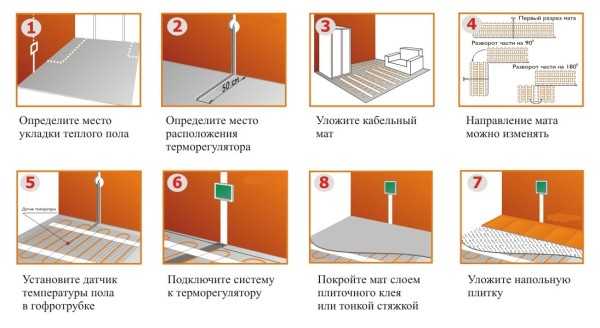

Схема присоединения теплого электрического пола с кабелем:

1. Для начала необходимо выровнять поверхность под теплый пол и очистить ее от строительного мусора. Вдоль стен закрепляется демпферная лента и укладывается слой теплоизоляции. Укладывание кабеля можно производить на поверхность без утепления.
2. Далее прокладывается сам нагреватель. Для лучшего удержания кабеля, под него подкладывают монтажные ленты. Одним из популярных способов укладывания кабеля змейкой. Электрический теплый пол продается уже в готовом уложенном виде.
3. Равномерно уложив рулон, можно приступить к этапу его закрепления. Края сетки не должны находится у стен ближе чем 10см.
4. Установить термодатчик на расстоянии около 40см от конца витков нагревательных элементов.
5. Произвести испытание сопротивления устройства, которое должно соответствовать указанному в техпаспорте.

Структура пола, подогреваемого с помощью электрокабелей

Как установить теплый пол на матах?

Для монтажа такого пола не нужно обладать серьезными навыками по монтажу. Установка происходит почти также, как и с кабельным, но немного отличается:

1. Маты раскладываются по предварительно очищенной поверхности.
2. Уложенную систему заливают бетонным раствором или специальным клеем при последующем накладывании плитки.
3. Пол не должен иметь термоизоляцию, т.к это может послужить перегревом системы.
4. Соединительная муфта должна располагаться внутри пола (стяжки).

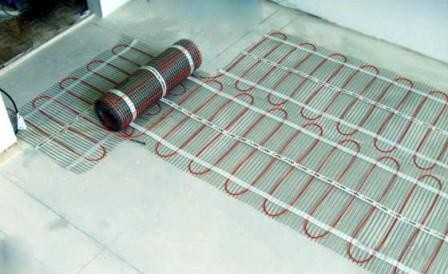

Электрический пол в матах

При укладывании электрической системы следует учитывать такие нюансы, как:

• Электропол получает энергию от отдельных электрических линий, снабженных защитным автоматом.
• Термостат должен иметь мощность больше, чем нагревающий элемент. При невозможности произвести новый расчет, для системы устанавливаются отдельные терморегуляторы.
• Пленочные системы должны коммутировать термостат с остальными элементами сети.
• Датчик температуры может быть встроенным, выносным или для замера температуры воздуха. Последовательность выполнения работ при укладке электрического теплого пола
• После окончания монтажа, теплый пол проверяют на работоспособность, начиная с минимальной температуры, постепенно увеличивая нагрев. После удачного испытания можно начинать закладку плитки.

profpoly.ru

схема, особенности устройства и рекомендации

В отопительный сезон многие хозяева задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественный обогрев помещений. Одним из лучших решений на сегодняшний день является электрический теплый пол. Он потребляет меньше энергоресурсов, по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортный обогрев.

Смонтировать такую систему очень просто. Подключение теплого пола к электричеству, схема которого подробно представлена в инструкции производителя, поможет у этом. Перед проведением монтажа необходимо изучить поэтапно процесс установки. Если все выполнено правильно, гарантия от производителя будет действовать в процессе эксплуатации самостоятельно подключенной системы. У некоторых производителей она достигает 20-25 лет.

Принцип обогрева электрическим приводом

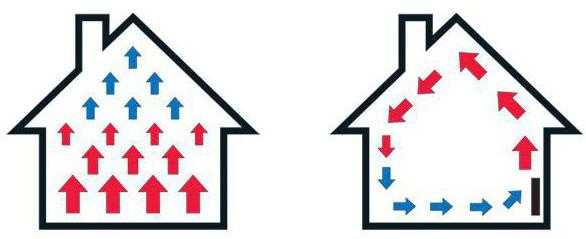

Популярность теплого пола растет с каждым годом. Тому причиной служит множество особенностей таких систем. Установить электрический теплый пол можно практически под любое покрытие. В каждом помещении монтируется представленная система. В отличие от конвекторов, радиаторов и прочих подобных приборов, электрический провод нагревает покрытие пола. Поэтому внизу комнаты наблюдаются самые высокие температуры. У потолка же воздух холоднее.

Поэтому такой принцип обогрева максимально комфортный для человека. Конвекторы же, наоборот, способствуют скоплению максимально прогретых воздушных масс у потолка. Внизу же определяются самые низкие температуры. А ведь люди находятся именно в этой зоне. Поэтому используют энергию неэффективно.

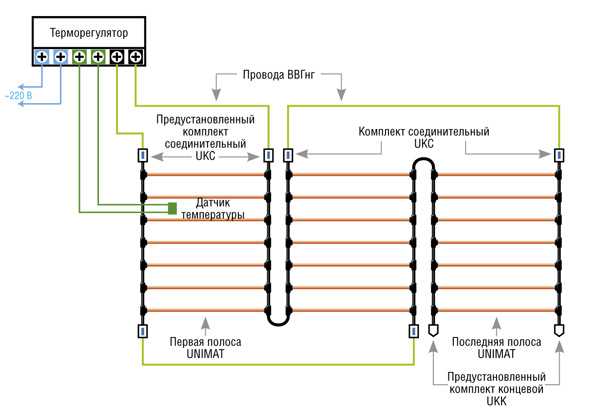

Подключение теплого пола к электричеству, схема которого представлена в инструкции, очень проста. Этот процесс легко выполним своими силами.

Виды систем

Изучая вопрос о том, как теплый пол подключить к электричеству, необходимо рассмотреть существующие разновидности систем. Чаще всего в представленных целях применяются провода. Это изделие состоит из нихромовой жилы, вокруг которой создаются различные изоляционные оболочки.

Кабель бывает разного сечения. Если диаметр изделия в разрезе достигает приблизительно 7 мм, его монтируют в стяжку. По строительным нормам этот слой составляет от 3 до 5 см. Если стяжка будет меньше, нагрев распределяется неравномерно. Будут чувствоваться более теплые и прохладные зоны.

Если в помещении нет возможности сделать стяжку (приподнять уровень пола на 5-7 см), применяется тонкий провод. Его диаметр равен 3,5 мм. Эта система монтируется сразу в плиточный клей. Слой раствора при этом составляет всего 5-8 мм. Эта система нагревается быстрее, но и остывает буквально через 30 минут после отключения.

Инфракрасный теплый пол

Классические варианты теплого пола заливаются раствором. Но если в помещении уже готово деревянное основание, этот тип систем не подходит. В этом случае применяется инфракрасный теплый пол в виде пленки.

Преимущественно нагревательным элементом в подобном устройстве выступает карбоновая паста. Схема подключения пленочного теплого пола к электричеству почти ничем не отличается от провода. Но здесь есть несколько нюансов.

Работа инфракрасной пленки похожа на солнечное тепло. Лучи не нагревают воздух, но окружающие предметы становятся теплыми. На пленку нельзя укладывать раствор, клей. Такие системы рассчитаны сугубо на сухой монтаж. Плиточный клей или стяжка со временем разъедают пленку.

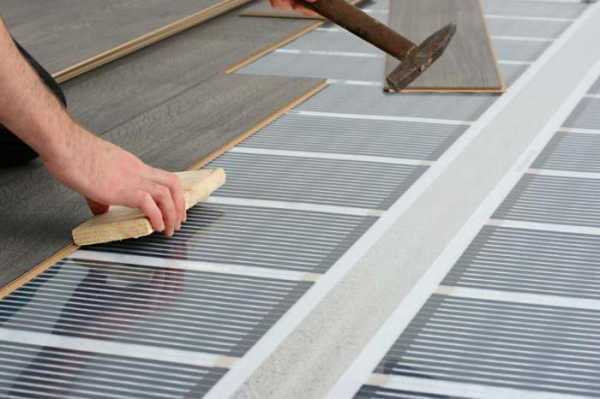

Но под ламинат, линолеум или тонкий ковролин пленка устанавливается очень просто. В этом случае ее эффективность будет максимальной. Сфера применения инфракрасного теплого пола обширна. Ее даже монтируют в вольеры для животных, за зеркала, в инкубаторы и так далее.

Назначение системы

Отопление теплым полом может быть комфортным или автономным. Чтобы не использовать в помещении никаких обогревательных приборов, кроме электрических проводов, потребуется покрыть ими около 70% площади комнаты.

Стяжка или плиточный клей будут нагреваться и отдавать тепло в окружающую среду. Это можно сравнить с нагретой панелью конвектора, расположенной по всему основанию комнаты.

Особенности подключения теплого пола необходимо учитывать, создавая отопление в каждом помещении. Комфортный обогрев создается, если система монтируется под небольшой участок напольного покрытия. Ступать ногами по этой поверхности будет тепло, но для обогрева помещения следует применять другие приборы.

Пленочный теплый пол изначально предназначен для комфортного обогрева. Деревянное основание требует нагрева не выше +30 ºС. Поэтому инфракрасная пленка создает только комфортный обогрев.

Терморегулятор

Какую бы систему ни выбрали владельцы квартиры или дома, ее обязательно подключают в сеть через терморегулятор. Это устройство контролирует степень нагрева. В продаже существуют различные терморегуляторы.

В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В некоторых моделях одновременно присутствуют оба типа замера. Есть также двузонные разновидности, в которых есть сразу 2 выносных датчика.

Управление терморегулятором может осуществляться механически или при помощи установки программы на неделю. С обратной стороны прибор может иметь от 4 до 9 клемм. Но чаще всего их всего 6 штук.

Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезд для подключения будет 4. Две следующие клеммы предназначены для подсоединения проводов от сети (фаза и ноль).

Далее производится подключение теплого пола к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системы, предполагает подсоединение 2 проводов от нагревательного элемента к последним 2 клеммам.

Одножильный провод

В продаже существуют нагревательные провода одножильного и двужильного типа. Их подключение несколько отличается. Любой терморегулятор подходит для таких систем. Чаще всего эти устройства выдерживают нагрузку 3,5 кВт. Но есть терморегуляторы с меньшими параметрами.

Поэтому перед подключением обязательно учитывают суммарную мощность системы. Одножильный провод обладает с обеих сторон контактами для подключения. Это обязательно учитывают в процессе раскладки. Оба конца должны вернуться к одному терморегулятору. Далее происходит подключение теплого пола к электричеству. Как просто сделать эту работу, поможет инструкция производителя.

Нагревательный провод соединяется с холодным подключением через муфту. Для монтажа в одножильной системе выходит по 3 провода с каждой стороны (синий, коричневый и желто-зеленый). Перед подключением контакты соответствующего цвета соединяют и вводят в клеммы терморегулятора.

Двужильный провод

В продаже чаще представлен двужильный провод. Он проще в монтаже. Его первый конец обладает соединительной муфтой и холодным проводом для подключения. Второй же край в отличие от одножильной системы, запаян. Отсюда не выходят провода для подключения.

Поэтому запаянный конец можно при раскладке системы оставить далеко от терморегулятора. Соответствующие холодные провода входят в клеммы прибора. Это более простая схема подключения теплого пола (инструкция всегда прилагается к изделию производителем).

Инфракрасный теплый пол

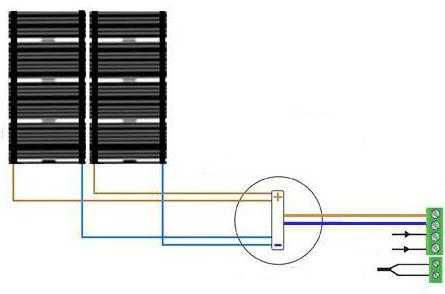

Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.

В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.

Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.

Саморегулирующийся провод

Для обогрева труб, резервуаров в зимний период применяется саморегулирующийся провод. Его приобретают реже, чем перечисленные системы. Но в некоторых случаях он незаменим. Этот провод не боится перегрева. Его можно монтировать без стяжки.

Благодаря особому устройству это изделие способно менять уровень нагрева в зависимости от температуры окружающей среды. Поэтому в таком случае не требуется терморегулятор.

Подключение теплого пола к электричеству (схема предполагает применение терморегулятора) проста. Ее сможет выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.

fb.ru

Подключение теплого пола подробная инструкция

Содержание статьи

Самым распространенным материалом для укладки на пол ванной комнаты, является кафельная плитка. Материал сам по себе имеющий холодную поверхность, вызывает не комфортные ощущения от ходьбы по нему босиком, особенной после принятия горячей ванны. Поэтому при проведении ремонтных работ, подумайте над вариантом монтажа теплых электрических полов, особенно, если у вас есть маленькие дети.

Как произвести подключение двухжильных нагревательных матов

В данной статье мы рассмотрим наглядный пример подключения электрических теплых полов, на основе матов с двухжильным нагревательным проводом. Сразу следует вас предупредить, что перед началом проведения монтажных работ, следует внимательно ознакомиться с инструкцией, входящей в состав комплектации приобретенного вами товара. Так же в комплектацию входят:

• нагревательные маты, размер которых у разных производителей может варьироваться;
• гофрированная трубка — 1,5 — 2 метра длиной, для подключения термодатчика и заглушка для трубки;
• терморегуляторы в большинстве случаев в комплект не входят и приобретаются отдельно.

электрический теплый пол комплектация



Нагревательные маты, изготавливаются полностью готовыми к установке, а их количество, выбирается в соответствии с обогреваемой площадью помещения. Обогреваемая площадь, рассчитывается только для свободной поверхности, где не будет стоять мебель, или ванна. Плюс необходимо учитывать, что расстояние между витками нагревательного красного провода, должно составлять не менее 5 см, а зазор от стены — не меньше 10 см.

Среди множества производителей выпускающих системы теплых полов, мы выбрали шведскую компанию Electrolux, не только из — за всемирно известного бренда, в первую очередь мы оценили достоинства линейки компании, позволяющая выбрать подходящий для своей ванной комнаты комплект, начиная от 0,5 кв.м до 12 квадратов, с шагом в 0,5 кв.м. При необходимости укладки на площади более 12 кв. метров, нужно использовать несколько нагревательных матов.

Подготовка

Прежде, чем перейти непосредственно к монтажу, необходимо определить, где будет находиться терморегулятор и датчик. Рекомендуемые специалистами параметры для установки терморегулятора на стене:

• высота от пола, не менее 30 сантиметров;
• следует выбрать место его расположения так, чтобы регулятор не мешал установке мебели;
• обратите внимание: терморегулятор для помещений с повышенной влажностью, устанавливается снаружи этих комнат.

Произведя разметку на стене и полу, соблюдая выше перечисленные рекомендации, переходим к процессу монтажа:

1. сверлим отверстие для терморегулятора и штробим канавку, для прокладки силового кабеля питания нагревательного мата и гофрированной монтажной трубки, с датчиком температуры.
2. размер канавки — 20*20 мм.

Обратите внимание, что сечение провода силовой линии должно соответствовать силе тока потребляемого теплым полом.

Монтаж датчика температуры и терморегулятора

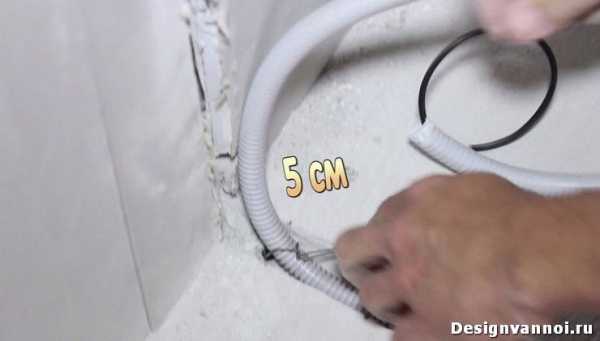

1. Расположите датчик температуры в пластмассовой гофрированной трубе. Датчик должен располагаться внутри трубки и ее окончания, сигнальный конец, должен выходить с другой стороны.
2. Конец трубки с датчиком располагающимся в полу, необходимо плотно закрыть специальной заглушкой, для предотвращения попадания внутрь цементного раствора.
3. Расположите трубку в специальной канавке, при этом угол изгиба трубки между полом и стеной должен быть не менее 5 см.
4. Проверьте работоспособность проводов, а затем заполните канавку, раствором для приклеивания плитки.

помещаем датчик в гофру



ставим ластиковую заглушку



закрепляем кабель

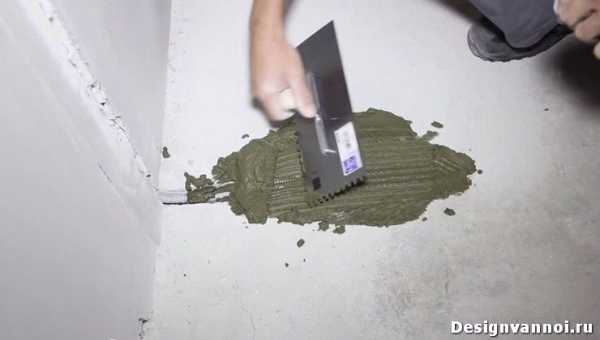

заполняем канавку клеевым раствором



Подготовка поверхности

• очистите щеткой строительный мусор и пыль;
• затем, необходимо обработать поверхность пола, глубоко проникающей грунтовкой, обязательная процедура, которая позволит добиться большего контакта поверхности со слоем цементно-песчаной стяжки;
• производим разметку поверхности, отмечая места установки предметов сантехники и мебели при этом отступив 5-10 см от стен;

Монтаж нагревательных матов

• на заранее размеченную площадь обогрева, раскладываем нагревательные маты;
• для подгонки нагревательных матов по форме площади обогрева, необходимо разрезать их на фрагменты, не затрагивая при этом красный нагревательный провод.
• не допускайте при укладке наложения фрагментов и пересечения кабеля;
• при укладке нагревательного мата, необходимо добиться расположения датчика температуры, чтобы он находился на одинаковом расстоянии, между витками нагревательного кабеля;
• проверяем работоспособность нагревательного мата: измеряем сопротивление и сравниваем с параметрами указанными производителем в инструкции.

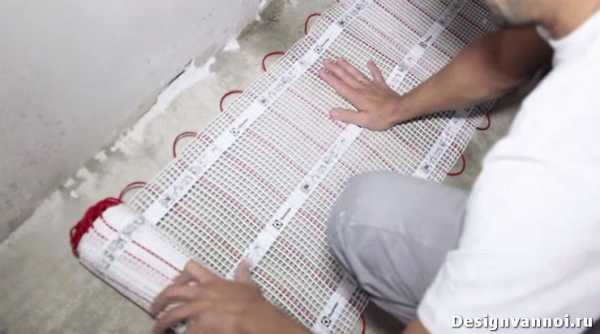

раскладываем маты

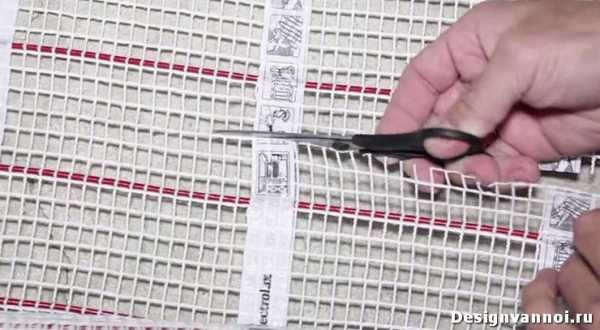

обрезаем сетку



Подключение

• теперь необходимо подключить электрический теплый пол и датчик;
• для «запитки» системы, лучше подключить силовой кабель, через автомат от распределительного щитка на входе в квартиру.
• затем подключить провода к клемам терморегулятора, как показано на фото: 1 — 2 фаза, 3 — 5 нагревательный кабель, NTC — датчик;
• когда все провода будут подключены, необходимо на короткий срок подать сетевое напряжение и проверить правильность соединения и работоспособность системы. Должен загореться световой индикатор и происходить нагрев мата;
• отключите питание.

проверяем сопротивление

если соединено все правильно, при включении тумблера должен загореться светодиод



зарисовываем схему

В соответствии с гарантийными требованиями, зарисуйте схему монтажа с указанием расположения концевых муфт, датчика температуры с привязкой к помещению.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

designvannoi.ru

Подключение электрического теплого пола — к терморегулятору

Электрические модели теплых полов подходят практически для любых помещений. Этот обогрев имеет очень мало ограничений, в отличие от громоздкой водяной установки, которая требует создания отопительного «пирога». Изготовление электрического обогрева сводится к нескольким этапам: монтаж нагревательного элемента и подключение электрического теплого пола. Если по монтажным работам существует немало пошаговых инструкций, то, что касается подключения – здесь важно быть предельно внимательным. В большинстве случаев эту работу доверяют квалифицированным специалистам. Однако выполнить ее можно и самостоятельно. Хотите узнать как? Прочитайте эту статью.

Принцип подключения

Процесс подключения электрического теплого пола всегда проходит через терморегулятор. Схема подключения терморегулятора обычно отображается на корпусе изделия. Поэтому особых сложностей у вас возникнуть не должно. Стоит заметить, что осуществить подключение можно двумя способами:

1. Через розетку.
2. Через электрощит.

Если выбран метод подключения через электрический распределительный щит, то подводящая линия должна оснащаться индивидуальным УЗО. Это будет являться защитой от резких скачков напряжения.

Существует несколько типов терморегуляторов, самые распространенные – электронные и механические. Принцип их подключения практически идентичен. В комплекте к изделию предоставляется:

• Монтажная коробка.
• Клеммы.
• Датчик температуры.
• Инструкция по монтажу/эксплуатации.

Все это необходимо будет при монтажных работах. Особых требований к выбору терморегулятора.

Важно чтобы максимальный потребляемый ток полом соответствовал входному току в терморегуляторе.

Установка этого устройства не требует особых навыков. Вам необходимо определить место установки, а после соединить его с греющим контуром. Для этого в стене проделывается штроба и в нее укладываются все подводящие провода, в частности, от термодатчика и питающий кабель от электрического обогрева.

Об особенностях укладки электрического напольного отопления, вы сможете узнать, прочитав статью «Укладка электрического теплого пола своими руками».

Провода нагревательного элемента имеют свою маркировку, которая отображается цветами:

• Фаза – белый, черный или коричневый цвет, всегда обозначается как L.
• Ноль – синий цвет, обозначается как N.
• Земля – зеленый или желтый цвет.

Что касается кабелей, идущих от электросети они, не во всех случаях имеют маркировку. Поэтому для их идентификации воспользуйтесь индикаторной отверткой. Если лампочка при касании загорается – это фаза.

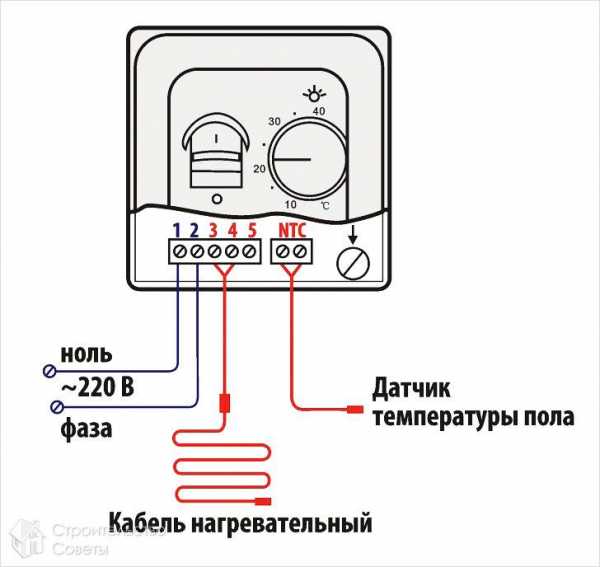

Так, процедура подключения имеет такую последовательность:

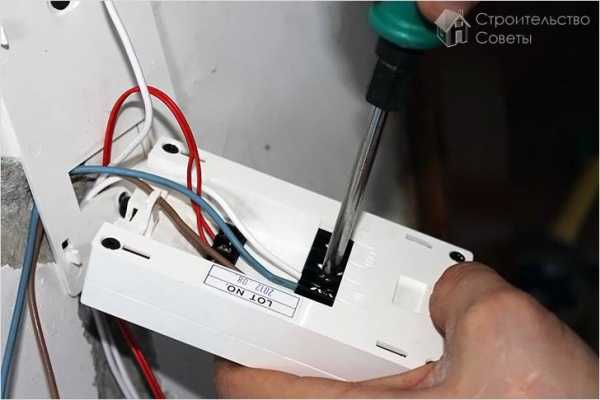

1. Идущие провода от электросети подключаете к терморегулятору на контакт 1 и 2. Как правило, такая маркировка указывается на боковой стороне крышки устройства. На этом этапе недопустимо попутать полярность. К гнезду 1 необходимо подсоединить фазу (L), а к 2 гнезду подключаете ноль (N).
2. Далее, необходимо подсоединить кабеля, идущие от греющего контура. В этом случае ноль подключаете к гнезду 3, а фазу – к гнезду 4.
3. После этого останутся еще свободные гнезда. К 5 и 6 подключаете температурный датчик. В этом случае соблюдение полярности не является важным требованием.
4. В завершение всех этих действий осуществляете проверку терморегулятора на его исправность. Включаете устройство на минимальную температуру. Далее, увеличиваете ее до максимума. Если подключение выполнено правильно, вы услышите щелчок замкнувшейся цепи.

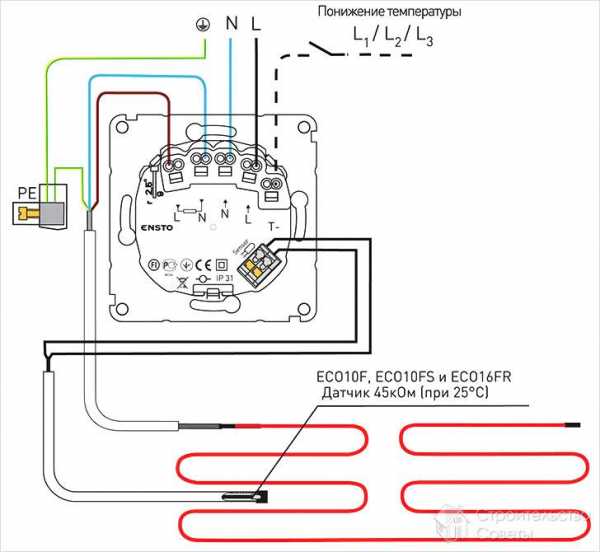

Схема подключения может немного отличаться. Это будет зависеть от вида терморегулятора. Четко придерживайтесь схемы, указанной на корпусе изделия и у вас все получится.

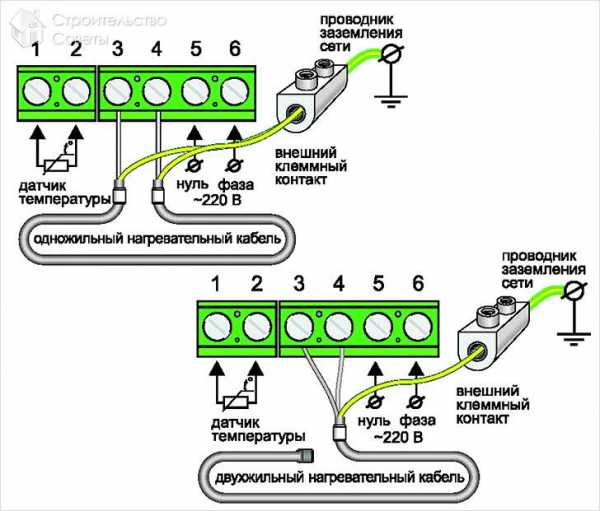

Особенности подключения нагревательного мата

В устройстве нагревательных матов может использоваться два типа кабеля: одножильный и двужильный. Как следствие это отображается на процессе подключения:

• Одножильный кабель. В его конструкции имеется один токоведущий провод с изоляцией белого цвета и другой – заземление. Токоведущий провод необходимо подсоединить к гнездам 3 и 4, заземление к гнезду 2.
• Двужильный кабель. В данном случае, конструкция кабеля включает в себя несколько жил: ноль (синего цвета), фаза (коричневый или белый цвет), земля (желто-зеленый цвет). Подключение двужильного кабеля осуществляется по основной схеме. Единственное отличие заключается в том, что земля подсоединяется к гнезду 2. К нему обычно подключается ноль из питающей сети.

Сколько нужно терморегуляторов

Как видно терморегулятор является связующим звеном теплого пола и электрической сети. В некоторых случаях потребуется установить несколько таких устройств. Особенно это необходимо, если теплый электрический пол будет укладываться одновременно в нескольких помещениях. Если установить один, а соответственно один температурный датчик, то в некоторых комнатах будет недостаточно тепловой энергии. Показания термодатчика будут некорректны. В таких ситуациях можно монтировать терморегулятор в каждом помещении, где уложен греющий контур. Одновременно укладывается и температурный датчик, в комбинации с терморегулятором. Это позволит удерживать стабильную и комфортную температуру во всех комнатах.

Монтаж двух, трех, а то и более терморегуляторов оправдан в тех случаях, когда помещения имеют разное назначение. Например, для ванной комнаты потребуется больше тепловой энергии, для жилой комнаты другой показатель и т.д.

Итак, мы узнали о том, как подключить электрический напольный обогрев. При желании вы сможете разобраться со всеми схемами подключения. Ниже приводится ряд рабочих схем, используя которые вы сможете выполнить поставленную перед вами задачу. Нам также будет интересен ваш личный опыт, особенно в подключении к электричеству. Это очень ответственная работа, а значит, допустить ошибку здесь нельзя. Делитесь своим опытом, оставляя комментарии в конце этой статьи.

Видео

 Из предоставленного видеоматериала вы сможете больше узнаете о том, как подключить кабельный теплый пол к терморегулятору:

Схемы

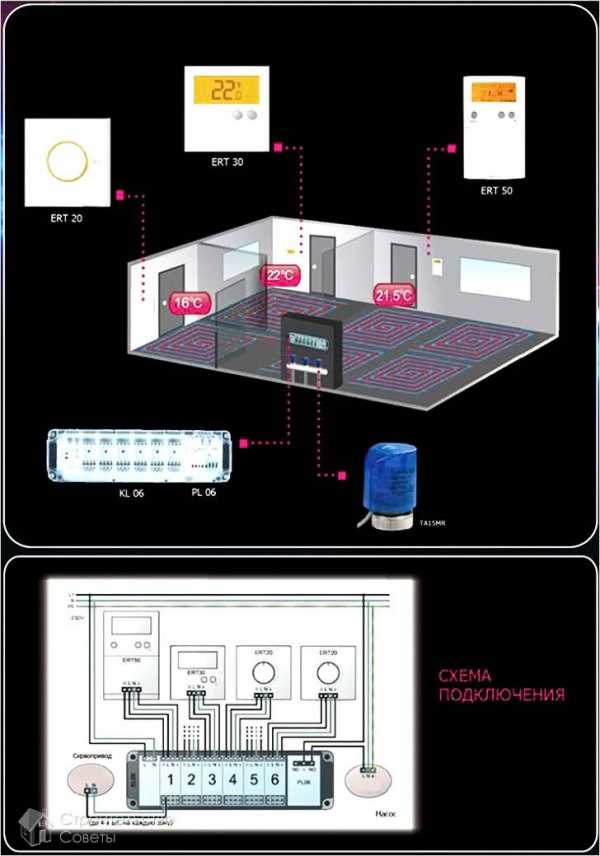

Из предоставленных схем, вы сможете подробнее ознакомиться с схемами подключения электрического теплого пола своими руками:
