Подключение теплого пола без терморегулятора – Теплый пол без терморегулятора

Содержание

Теплый пол без терморегулятора

Ключом к принятию правильного решения о подходящей системе отопления является понимание собственных потребностей. Выяснить это можно, решив вопросы, нужны ли датчики температуры и можно ли подключить теплый пол без терморегулятора.

Система отопления без терморегулятора

Многих интересует, можно ли подключить теплый пол напрямую без терморегулятора. Эксперты говорят, что это в теории можно сделать, присоединив систему к обычному выключателю. Однако придется постоянно следить за температурой в помещении, чтобы предотвратить перегрев и порчу оборудования. Также расходуется слишком много электроэнергии, поэтому такой способ неудобен и нерентабелен.

Без термостата нагреватель постоянно функционирует, повышая температуру в помещении до максимальных значений и потребляя ненужную энергию. При работе датчиков извлекается и потребляется только те ресурсы, которые необходимы для достижения рекомендуемой температуры. Теплые полы без регулятора можно подключать, но только на короткое время, чтобы не возникало перегрузок сети и перегрева напольного покрытия с последующим его повреждением.

Подключение теплого пола без терморегулятора может привести к возгораниям, поэтому рекомендуется покупать контроллеры температуры. Однако датчики температуры не обязательно должны быть повсюду. Они могут быть ограничены отдельными комнатами и контурами, в которых требуется более низкая температура. Инфракрасные маты могут сами контролировать необходимые параметры системы, поэтому теплый пол без терморегулятора – это возможный вариант системы отопления.

Контроль за температурой

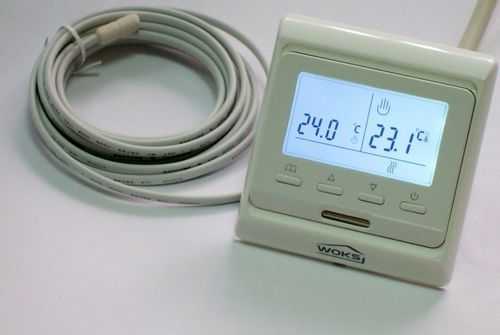

Термостаты для системы напольного отопления доступны во многих версиях, Начиная с простого контроллера с небольшим колесиком для ручной настройки температуры в помещении до сложного мини-компьютера с цифровым дисплеем и сенсорным экраном. Существуют также устройства, которые разработаны для одной комнаты, и термостаты, использующиеся для регулирования температуры во всем здании постоянно.

Многие владельцы не подключают теплые полы без термодатчика, даже если это касается электрических матов, где возможна саморегуляция. Для контроля температуры устанавливают термостаты, которые с помощью встроенного датчика измеряют фактическое значение и настраивают его по заданным целевым параметрам.

При выборе модели нужно учитывать место установки прибора. Он не должен постоянно подвергаться прямому воздействию солнечного света или источников тепла, так как это влияет на датчики температуры. Кроме того, термостат должен быть размещен так, чтобы он всегда был доступен, а также обеспечивалась достаточная циркуляция воздуха.

Установка термостата

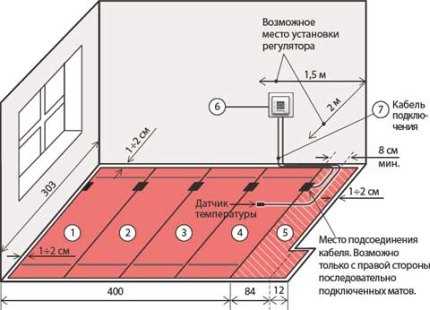

Перед монтажом необходимо нарисовать эскиз, где следует запланировать расположение датчика на расстоянии не менее 50 см от окон и дверей и только на внутренних стенах. К устройству можно подключить до трех нагревательных матов.

Если для системы электрического напольного отопления помещения требуется более трех нагревательных матов, рассчитайте соответственно несколько терморегуляторов. Датчик должен быть между двумя нагревательными кабелями, для подсоединения шнура питания используйте существующие силовые соединения.

При монтаже нужно поэтапно выполнять следующие действия:

В предварительно просверленной канавке в стене и на полу, установите кабели терморегулятора и нагревательного мата.
Затем поместите датчик температуры между ними (кривизна линии должна иметь радиус не менее 6 см).
После очистки поверхности рекомендуется для лучшей адгезии прогрунтовать перекрытие.
После прокладки плотно прижмите маты к основанию для оптимальной фиксации, и присоедините термостат к контактам.
Затем необходимо заполнить пространство стяжкой.

Перед стяжкой и отделочными работами необходимо проверить сопротивление мультиметром. Прежде чем включать термостат, нужно подождать 8-10 дней до полного высыхания стяжки.

pol-hot.ru

Как выбрать терморегулятор для теплого пола

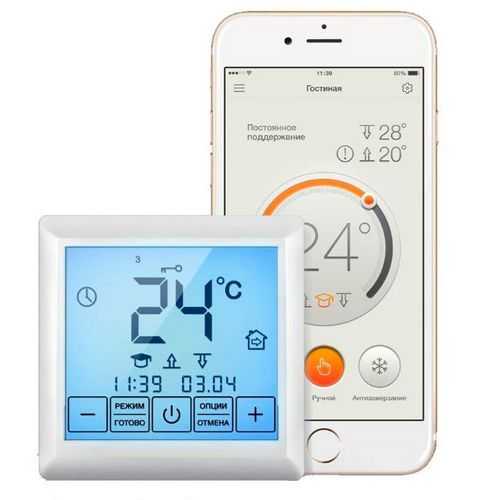

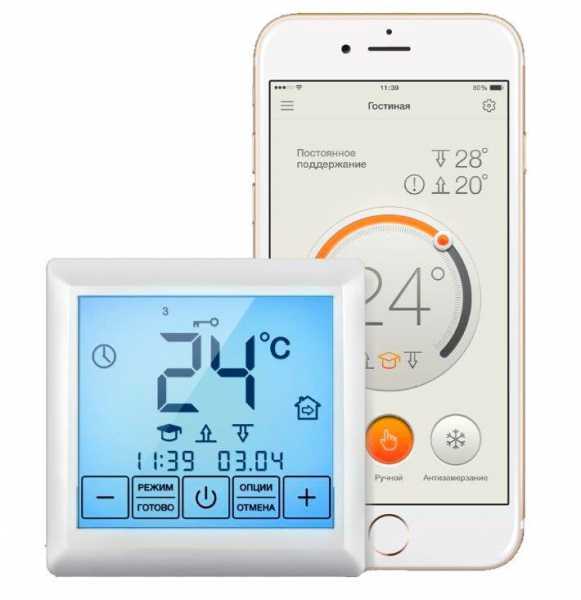

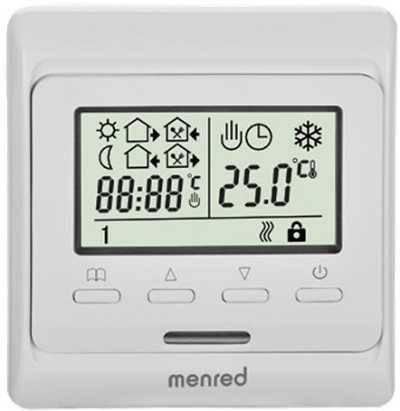

Программируемый терморегулятор для теплого пола

При отоплении больших площадей большое значение приобретает экономия электроэнергии, особенно при использовании теплых полов. легко решается с помощью программируемого терморегулятора, используемого не только с кабельными, но и пленочными системами.

Работа программируемых терморегуляторов осуществляется по тем же схемам, что и в обычных электронных приборах. Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. В этом случае все необходимые интервалы времени и температурные значения задаются на каждый день недели, что приводит к снижению расхода электричества до 70%.

Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время. Все регулировочные процессы происходят автоматически, после всех необходимых настроек. Например, отдельно настраиваются дни с понедельника по пятницу и в субботу и воскресенье. Цикл будет постоянно повторяться вплоть до изменения настроек.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.

При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность. Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения. Особенно это актуально зимой, когда комнаты быстро остывают.

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

Терморегулятор

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм. .

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Иногда в проверке нуждается и только что купленное оборудование

Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр

Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах. .

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

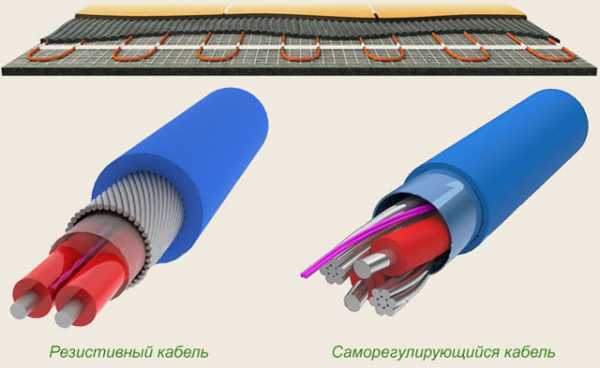

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

греющего кабеля, который является источником тепловой энергии;
термодатчика, фиксирующего степень нагрева проводов;
терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Выбор терморегулятора для конкретного помещения зависит от его площади. В маленькую комнату будет достаточно обычного прибора без программирования и установок. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются с датчиками температуры, установленными внутри пола.

Подсоединение терморегулятора. Как подключить теплый пол к терморегулятору

Подключение теплых полов — самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно

В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть.

Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

Виды теплых полов

Подготовка основания и подключение теплых полов

Перед тем как подключить теплый пол, необходимо произвести подготовку. Какую бы схему теплого пола вы не избрали для реализации, всегда важно производить подготовку основания:

Первым делом производится демонтаж старого напольного покрытия.
Если будет исполняться новая стяжка, то так же необходимо удаление старой стяжки.
Затем осматривается основание и при обнаружении трещин и глубоких сколов осуществляется их заделка. Для этого трещину расчищают до твердого основания, грунтуют поверхность и заполняется изготовленным раствором, либо специально приобретенной ремонтной смесью.
Следующим этапом осуществляется укладка гидроизоляционного слоя в виде полиэтиленовой пленки, минимальной толщиной в 200 микрометров.
Затем выполняется укладка теплоизоляционного слоя, а по периметру комнаты на стенах крепится демпферная пленка, которая будет нивелировать температурные расширения будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплового пола, исключением являются инфракрасные тепловые полы.

Подключение водяного пола

Наиболее грамотным ответом, как подключить теплый пол на основе водного исполнения, является их подсоединение к котлу с применением водяного насоса. Из-за того что температура теплоносителя не может быть больше 35 градусов, нужно задействовать коллектора и смесительные узлы.

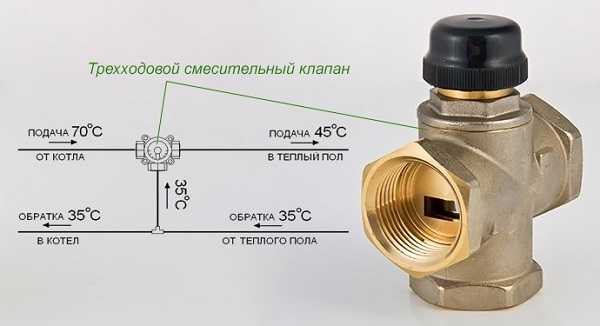

Для обеспечения подобного присоединения выполняется монтаж трехходового и двухходового клапанов. Затем труба подачи подключается к распределительному щиту, в котором должны быть выходы по числу контуров, а так же регуляторы расхода и клапаны. С помощью них можно отрегулировать подачу воды и настроить температуру всего пола.

Для необходимости отключения отдельно взятого контура на подачу и обратку производится установка кранов.

Примерная схема присоединения водяного пола

Подключение терморегулятора к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, нужно изучить, что такое регулятор и как он подсоединяется к схеме.

Основная задача данного прибора это регулирование температурного режима в помещении. Так же через термостат происходит подсоединение прогревающих элементов к сети питания.

Термостат, следящий за температурой воздуха в комнате, монтируется на стену на расстоянии не менее одного метра от уровня пола.

Существует два главных способа подключения терморегулятора. Это подсоединение к отдел

piorit.ru

Плитку на гвл положить как
Одножильный и двужильный теплый пол отличия
Пол наливной юнис расход
Сколько метров трубы нужно на 1 квадратный метр теплого пола
Как сделать пол в доме из бруса
Какой лак лучше для пола
Что на пол стелят
Что положить в ванной на пол вместо плитки
Теплый легкий пол
Какой пол сделать на кухне в квартире

Как подключить теплый пол к терморегулятору

При устройстве электрического теплого пола самым ответственным и сложным процессом считается подключение его к системе электроснабжения. С монтажом всех элементов теплых полов справится даже дебютант, но если допустить ошибку в подключении, то весь труд может пойти на смарку, т.к. есть риск выхода из строя всей системы или «пробоев» электроэнергии при неправильно организованном заземлении. Чтобы этого не произошло, лучше обратиться к специалистам из teplyidom86.ru.

Преимущества наличия термостата

В системе электрических теплых полов есть термодатчики, основной функцией которых есть сбор информации о состоянии температуры полов. Для того, чтобы процесс контролировался автоматически, устанавливают специальные терморегуляторы, которые самостоятельно отключают систему или приводят ее в действие, руководствуясь данными о температуре в помещении.

Безусловно, теплый пол можно подключить к сети без вспомогательных устройств, регулирующих его работу. Тогда настраивать режим обогрева придется вручную, что крайне не удобно, лишая себя таких плюсов:

температура в помещении держится на заданном уровне автоматически;
есть возможность запускать обогрев в определенное время;
круглосуточный комфортный температурный режим;
экономия электроэнергии.

Выбор терморегулирующего устройства зависит от потребляемой мощности теплого пола. Вариантов его подключения два: через розетку и напрямую к щитку.

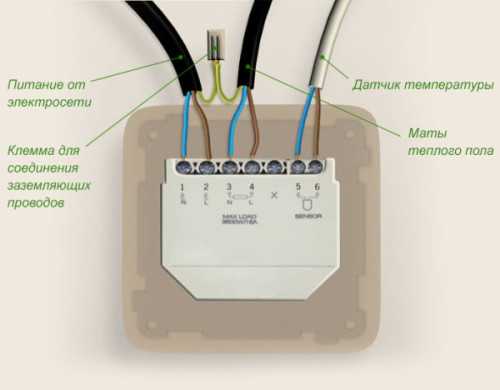

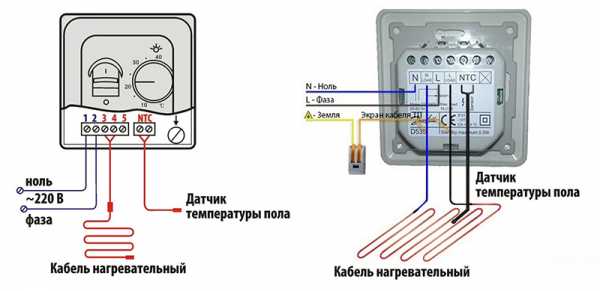

В инструкции к каждому прибору всегда есть четкая схема подключения силовых проводов, фазы, нуля и заземления.

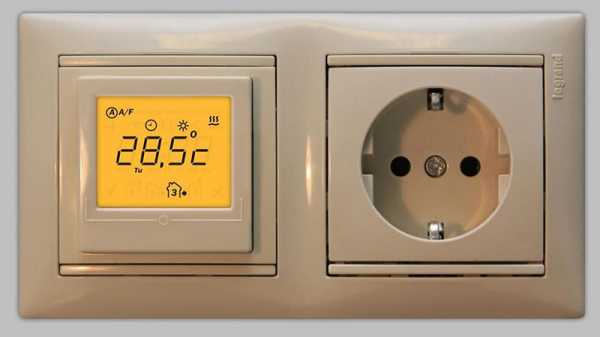

Подключение термостата к розетке

Такой вариант подключения наиболее распространен и выполняется в такой последовательности:

Установка термостата на стене, проделка штробы к устройству.
Из розетки провода фазы и нуля, заземления, подводятся к распределительной коробке.
В штробе, ведущей к термостату, укладывают кабель нагрева полов и провод от термодатчика.
Соответственно инструкции к устройству, произвести соединение проводов по схеме.
Подключить систему пола к терморегулятору.

Подсоединение напрямую к щитку

Этот тип подключения используется в том случае, когда термостат будет регулировать температуру большого помещения ( более 20 кв.м ). Согласно этого способа, фазный, нулевой и провод заземления подключаются идентично, как в случае с розеткой. Отличие заключается в необходимости монтажа в электрощитке устройства защитного отключения.

stroybud.com

Как работает терморегулятор

В первом случае, если для нагрева теплоносителя используется газ, жидкое или твердое топливо ставятся терморегуляторы для водяного теплого пола. Практически – это вентиль (термосмесительный клапан), которым увеличиваются и уменьшаются потоки горячего и охлажденного теплоносителя в контуре.

Схема работы термовентиля

В конструкциях, где для нагрева применяется электроэнергия, устанавливаются электрические терморегуляторы, которые увеличивают и уменьшают величину проходящего электрического тока. Чем выше ток, тем больше температура обогревающего кабеля или пленки.

Задача терморегуляторов – поддерживать температуру теплоносителя на установленном уровне, что обеспечивает комфортные условия для жизнедеятельности, экономичный расход топлива или электроэнергии. Регулировка температуры может осуществляться механически, вручную или с использованием приборов автоматики.

Люди могут отсутствовать на отапливаемых объектах, уснуть, просто забыть подкорректировать механический терморегулятор теплого пола. Приборы автоматики исключают человеческий фактор. На графике ниже показано, как четко и своевременно терморегулятор корректирует температуру, поддерживая ее установленный уровень.

Временной график нагрева и расхода энергии

Только на первоначальном этапе, при включении, для достижения установленной температуры 20 минут расходуется электроэнергия. Потом в течении 27 минут температура снижается на 3 градуса, автоматика подключает сеть на 6 минут, и температура повышается до установленного значения.

Такие циклы, 6 минут в работе и 27 минут отключения, продолжаются на протяжении всей работы оборудования, до полного отключения. Это обеспечивает стабильный и экономичный режим работы системы теплых полов.

Для того чтобы сделать правильный выбор, надо детально изучить, как работают терморегуляторы в системе отопления и особенности конструкции различных моделей.

Подсоединение терморегулятора теплого пола. Как подключить теплый пол к терморегулятору

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

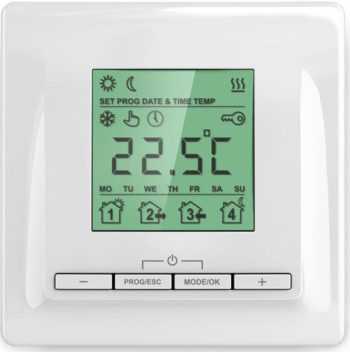

программируемые, работающие по заранее установленной, в том числе сложной программе;
без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

встраиваемые – их устанавливают в специальное углубление в стене;
накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

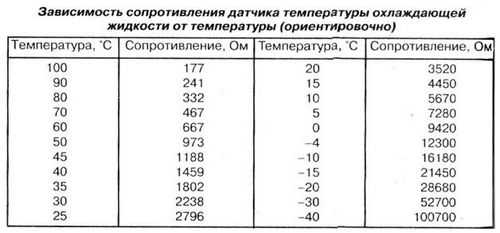

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

выносные;
встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

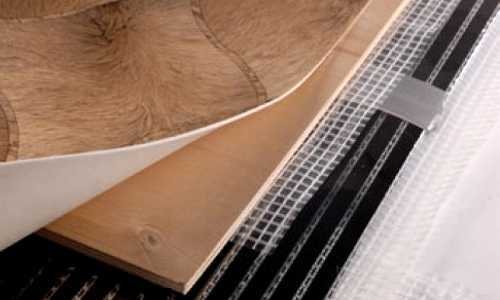

Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.

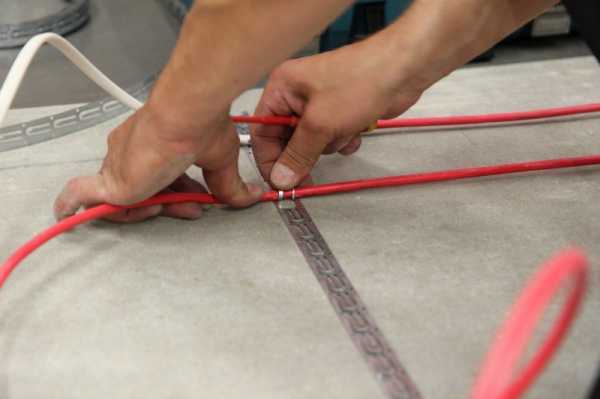

Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого терм

piorit.ru

Можно ли подключить теплый пол без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Содержание:

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. . Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет. Терморегулятор является важной составляющей конструкции.

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.
Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется. В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент. Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео://www.youtube.com/embed/8ZckC_SqmVk

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

abisgroup.ru

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

Для определения температуры воздуха.
Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
Для определения температуры поверхности пола контактным способом.
Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

Шаг 3. После это мультиметр включается на режим измерения.

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

pol-exp.com

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Можно ли использовать теплый пол без терморегулятора?

Спойлер!

Использование теплого пола без терморегулятора однозначно не допускается! Почему? Давайте разберемся.

Что будет если подключить нагревательные элементы напрямую к электрической сети?

В случае подключения инфракрасной пленки напрямую к источнику питания, пленка будет непрерывно нагреваться, пока не достигнет максимальной температуры нагрева. В зависимости от модели и производителя, максимальная температура нагрева пленочного теплого пола может достигать 50 °С, 70 °С, 150 °С или иного значения. При плохом теплоотводе греющая пленка выйдет из строя и пострадает напольное покрытие.

Подключение саморегулирующихся пленок без терморегулятора

При подключении греющей пленки с эффектом саморегуляции напрямую к источнику питания, по мере нагрева ее мощность будет понижаться за счет увеличения сопротивления. Тем самым происходит защита пленки от локального перегрева при ухудшении теплоотдачи поверхностью пола.

Понизив свою мощность на 30% (Marpe Samreg PTC или Marpe Black Heat PTC 30%) или 50% (Marpe Samreg PTC+), пленка будет продолжать греться. Даже притом, что максимальная температура нагрева саморегулирующихся пленок ограничена и зачастую недостаточна для их выхода из строя, может пострадать напольное покрытие.

Зачем нужен терморегулятор?

Терморегулятор для теплого пола предназначен для отключения питания, подающегося на нагревательные элементы при достижении заданной температуры. Терморегулятор позволяет контролировать температуру в помещении, а при использовании терморегуляторов с датчиком температуры пола и воздуха предотвращает перегрев греющих элементов теплого пола и напольных покрытий.

Что происходит при перегреве

Давайте рассмотрим, что может произойти с различными напольными покрытиями при перегреве (указанные температуры приблизительны и зависят от модели и производителя, точные значения можно узнать из паспорта изделия или проконсультировавшись у продавца):

При нагреве свыше +30 °С ламинат может начать скрипеть, рассыхаться, выделять вредные для здоровья вещества.
При нагреве свыше +26 °С паркетная доска может начать скрипеть и деформироваться.
При нагреве свыше +27 °С натуральный линолеум может начать плавиться и рваться, а при +30 °С ПВХ линолеум начинает терять цвет, вспучиваться, идти волнами, выделять вредный для здоровья фенол.
При нагреве свыше +27 °С ковролин может начать расползаться и выгорать.

Таким образом, вне зависимости от типа теплого пола и используемого напольного покрытия, применение терморегулятора является обязательным!

heating-film.ru

Теплый пол без терморегулятора. Возможно ли?

Частенько многие задаются вопросом: — Можно ли сделать теплый пол без терморегулятора?

Установка теплого пола в жилых и коммерческих помещениях без терморегулятора сопряжена с определенными неудобствами и проблемами. В двух словах попробуем пояснить какими именно.

«В двух словах» — потому что явных причин, почему не стоит использовать теплый пол без терморегулятора буквально две-три.

Причина 1: Дискомфорт

Температура карбоновой пленки на пике нагрева составляет +60°С, стало быть, напольное покрытие прогреется как минимум до 45-50°С. Согласитесь, что ходить по такому полу будет не очень-то комфортно.

А греющий двужильный кабель вообще достигает температуры до 65-70°С и т.к. кабель укладывают под керамогранит, а у камня высокая теплоотдача – то передвигаться по керамограниту получится только «короткими перебежками».

Можно подключить теплый пол на клавишу включения света и вручную включать и выключать его, когда температура станет комфортной, но тогда придется постоянно дежурить у выключателя, а тогда уж проще поставить терморегулятор и «забыть».

Причина 2: Расход электроэнергии

Вопрос экономии средств тоже немало важен. В надежде сэкономить на покупке терморегулятора или нежелании его устанавливать, можно гораздо больше потратить на расходах за электроэнергию.

Ведь если теплый пол подключить напрямую к розетке, то и потребление электричества будет постоянным, в отличии от теплого пола с регулятором, который будет «вкл.-откл.» теплый пол и экономить электричество.

Например, установлен теплый пол под кафельную плитку мощностью 150 Вт\м², допустим 2 м². Если он установлен без терморегулятора, то этот пол израсходует за час 300 Вт, а если пол подключен через терморегулятор и установлена температура в 30°С, то потребление составит всего 100 Вт\час. Терморегулятор «не даст» теплому полу работать постоянно.

Причина 3: Порча напольного покрытия

При использовании теплого пола без терморегулятора, температура напольного покрытия как мы упоминали в причине первой, будет составлять 45-50°С.

Для ламината, который можно нагревать максимум до 32-35°С, это будет чревато его рассыханием и расхождением швов.
Линолеум при такой температуре деформируется и потеряет приличный внешний вид.
Если теплый пол используется под ковролин, то при такой температуре «припалится» верхний слой синтетики, станет жестким и тоже потеряет внешний вид.
С керамогранитом и кафельной плиткой, конечно, ничего не произойдет, до какой бы температуры их не нагревать, но испортиться может сам кабель. Возможно разрушение оболочки ПВХ (поливинилхлорида) вследствие постоянного нагрева и выгорание в этом месте самой хромоникелевой жилы и по итогу не дешевый ремонт теплого пола.

В конце концов, вывод неутешительный:

теплый пол в жилых помещениях без использования терморегулятора ставить не рекомендуется.

Если у Вас остались вопросы – звоните и наши специалисты подробно ответят на все.

Если Вас страшит сама установка и подключение терморегулятора, то наши монтажники, обладая большим опытом работы, смогут произвести установку терморегулятора любой сложности.

03 августа 2016, Статьи

goodheat.ru

Можно ли подключить теплый пол без терморегулятора

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева.
