устройство и разновидности, установка и видео

Все больше владельцев квартир для обогрева своего жилища выбирают теплый пол. В магазинах предлагается большое разнообразие таких систем, поэтому без проблем можно подобрать подходящую по цене и мощности. Для ее установки необязательно приглашать специалистов. Работа эта достаточно простая, поэтому установку можно провести самостоятельно. В отличие от водяного пола электрический вариант может использоваться в практически любых помещениях.

Работа по установке электрического теплого пола заключается в грамотном размещении элементов нагрева, которые составляют её основу. Когда пленка с нагревательными кабелями уложена, необходимо только подключить пол к терморегулятору и источнику электроэнергии. Для подключения используются различные схемы монтажа, выбор которых делается с учетом нагревательного элемента, используемого в системе обогрева и конфигурации помещения.

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

  • кабель резистивного типа;
  • саморегулирующийся кабель;
  • тепловые маты;
  • нагревательная пленка;
  • карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Как подключить терморегулятор?

Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

Установка термостата

Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

  • стационарное подключение от электрощита;
  • подключить при помощи стандартной электророзетки.

Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками, не обращаясь к специалисту.

Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая

предназначена для проверки внутреннего датчика, который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

Как подключить кабельный теплый пол?

Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

Далее монтаж выполняется в соответствии со следующей схемой.

  1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
  2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого используем тестер и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
  3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

Подключение тепловых матов

Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь, на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку

на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя, а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Особенности подключения пленочной системы обогрева

Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

Нюансы подключения

Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева, поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Подключение теплого пола к терморегулятору: схема

Тепловая отдача в квартире определяется разницей температуры напольного покрытия и воздушных масс. Для удобства осуществления контроля за нагревом помещений, при выполнении монтажных работ осуществляется подключение теплого пола к терморегулятору.

Необходимость терморегуляции пола

Терморегуляция в отопительной системе «теплый пол» выполняет основную роль. С помощью терморегулятора поддерживается стабильный температурный режим в системе, выполняется включение и отключение нагревательных элементов. Прибор распознает показания температурного датчика и в автоматическом режиме обесточивает систему, когда она прогреется до нужного предела. Одновременно с этим устройство продолжает сохранять рабочий режим, контролируя ситуацию.

Как только с датчика поступит сигнал о понижении температуры, терморегулятор снова активирует работоспособность системы, подав электричество. Напольное покрытие снова начнет прогреваться. Наибольшей популярностью пользуются надежные механические и простые электронные устройства. Более сложными считаются электронные программируемые термостаты. Но различия в конструктивных особенностях не оказывают особого влияния на схему подключения теплого пола к терморегулятору и электросети.

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

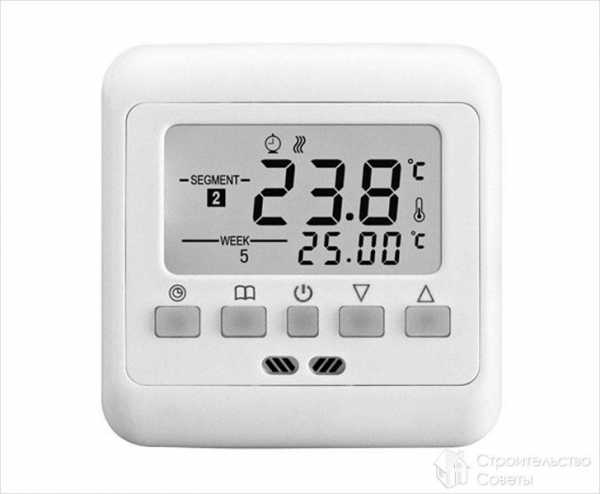

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Общие принципы подключения

Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.

До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.

Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.

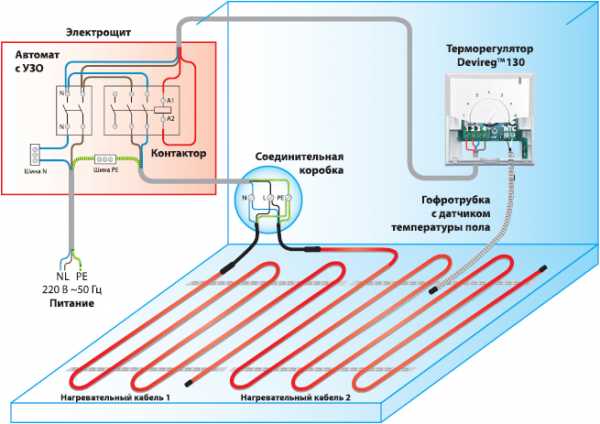

Схема подключения теплого пола к терморегулятору

После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.

Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.

Схема подключения

Рассмотрим наиболее распространенные варианты подключения электрического теплого пола к терморегулятору.

Кабельный пол

Для начала выравнивается поверхность, после этого вдоль стен укрепляется демпферная лента, прокладывается теплоизоляционный слой. Кабель разрешается монтировать и по черновому полу, но только в том случае, если помещение, расположенное этажом ниже, является отапливаемым. До укладки кабеля протягивается силовая проводка к термостатной коробке. В результате соединительная муфта должна оказаться внутри бетонной стяжки.

Кабельный пол

Монтируется тепловой пол, который подключается по определенной схеме: по черновому полу или теплоизоляционному слою располагается монтажная лента. Необходима она для фиксации кабеля. Самый удобный способ устройства – «змейка». Здесь следует соблюдать одно немаловажное условие – линия прокладывается таким образом, чтобы исключить пересечение кабелей.

Крепежные элементы монтажной ленты позволят разместить проводник равномерно. Как только укладка кабеля будет завершена, монтируется датчик, помещенный в трубку из пластикового материала. Заключительный этап всех работ – проверка качества их исполнения. При помощи тестера необходимо удостовериться, что показатель сопротивления кабеля полностью соответствует значениям, заявленным в паспорте. Все готово, можно переходить к устройству стяжки.

До того, как подключите систему теплого пола к электричеству, убедитесь, что стяжка окончательно затвердела. Как только покрытие пола наберет достаточную твердость, провода нагревательных элементов и датчика подсоединяются к электрической проводке, запитывающей всю систему, все выводится на термостат и фиксируется винтовыми зажимами. Этот этап считают наиболее сложным, и его рекомендуется доверить профессиональным мастерам. В противном случае, будет лучше, если перед выполнением этого рабочего этапа вы найдете в интернете видео с сюжетом подключения теплого пола к терморегулятору.

Тепловые маты

Схема подключения такой системы электрического теплового пола к терморегулятору ничего сложного не представляет. Принцип монтажа аналогичен укладке кабельного обогрева. Так что просто поговорим об отличиях, которые возникнут в момент выполнения работ.

Как известно, тепловые маты представлены тонкими нагревательными кабелями, зафиксированными по термоустойчивой пленке. Так как шаг укладки уже определен, остается уточнить площадь, по которой следует разместить систему, предварительно рассчитав показатель ее удельной мощности.

До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают тонкую стяжку или наносят слой плиточного клея, укрывают материалом, выбранным для чистовой отделки поверхности. Теплоизоляционный слой в этом случае не применяется, потому что способен вызвать перегрев всей системы.

Толщина всей конструкции не превысит полутора сантиметров, так что под размещение датчика придется предусмотреть выемку в полу.

Если в процессе подключения пленочного теплого пола к терморегулятору холодных концов окажется недостаточно, разрешается из мата вырезать часть кабеля. Соединительная муфта размещается в стяжке.

Так как тепловой мат представляет собой разновидность нагревательного кабеля, монтирование этих двух систем практически аналогично. Отличие состоит в том, что маты монтируются легко и быстро. Отсутствие необходимости монтажа теплоизоляционного слоя и тонкая стяжка создают определенную выгоду. Стоимость такого пола окажется ниже за счет снижения потребности в материалах и рабочих объемах. Еще один плюс – система лучше подходит для комнат, имеющих ограничения по увеличению толщины пола.

Пленочные полы

Это относительно новая разновидность теплого пола, для изготовления которой используется нагревательная пленка. Перед подключением такой системы рекомендуется изучить ее устройство. В состав входят нагревательные элементы, запаянные в тонкий термоустойчивый материал. По краю пленочного материала проходит проводник из меди, который необходимо подключить к электросети.

Подключают пленочный пол по типовой схеме подсоединения теплых матов. Отличие состоит в том, что применяется специальная подложка, разложенная по всей поверхности. Роль ее выполняет материал, имеющий фольгированную поверхность, способный отражать инфракрасное излучение, направляя его в обогреваемую комнату.

Пленочный теплый пол

Датчик размещается в пластиковой трубке в специально подготовленном углублении. Есть вариант крепления этого прибора на поверхности самой пленки.

При выполнении подключения инфракрасного теплого пола к терморегулятору, пленку разрешается разрезать на части. Выполняются разрезы по специальным линиям, отмеченным изготовителем. Нанесены они с шагом в 20 – 30 см. Полосы, проводящие ток, имеют изоляцию только с одного края, второй остается в открытом состоянии, потому что в этом месте выполняется подключение напольной ИК системы к силовой проводке.

Пленочные листы раскладываются, подсоединяются друг к другу параллельным методом. В завершение один проводок из пары подсоединяют к соседнему листу, а с помощью второго осуществляют подключение инфракрасного теплового пола к терморегулятору.

Особенность такого теплого пола заключается в том, что он подходит почти ко всем типам покрытий, среди которых популярностью пользуется ламинат. Не рекомендуется сверху стелить ковролин, так как возрастает вероятность повреждения пленочного материала от создаваемого на пол давления.

Распространенные ошибки при подключении

Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.

Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.

Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.

Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».

Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.

Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.

Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.

pechiexpert.ru

Подключение теплого пола к терморегулятору: инструкция, видео, советы

Подключение теплого пола к терморегулятору обычно несложный процесс, однако дополнительная инструкция и видео не повредят, особенно, если вы занимаетесь этим впервые.

Схема установки теплого пола с терморегулятором гораздо проще остальных типов полов, например, водяного.

Самое главное при подключении системы – правильно расположить нагревательные элементы. После этого вам останется только подключить пол к терморегулятору.

Из статьи вы узнаете пошаговую технологию, как это сделать, а также видео, инструкции и схемы, которые помогут вам установить систему своими руками и сэкономить на привлечении специалистов.

Виды теплых полов

Установка системы и подключение терморегулятора будет немного отличаться в зависимости от типа, установленного у вас пола.

Поэтому сначала мы поговорим о том, какие они бывают, и какой пол выбрать, чтобы работать с ним было легче всего.

Видео:

Устройство водяного пола можно встретить в российских домах довольно часто. Этот тип теплого пола является современной разновидностью обогревательной системы на радиаторах.

Популярность водяного пола можно объяснить его экономичностью – после установки этой системы вы будете экономить 10% и более ресурсов тепла за месяц.

Температура отопления водяного пола несколько ниже, чем в основных радиаторах, и поэтому обойдется вам дешевле.

Для такого пола терморегулятор не нужен, т.к. он связан с централизованной системой отопления, и работает независимо от него.

Самый распространенный тип теплого пола – электрический. Он, в отличие от водяного, работает с помощью терморегуляторов и делится на несколько подтипов: кабельный, стержневой и пленочный.

Отличается и способ обогрева электрических полов разного типа: он может нагреваться с помощью инфракрасного излучения или иметь конвекционный способ нагрева.

При пленочном устройстве теплого пола, его поверхность застилает специальный пленочный материал, снабженный нагревательным элементом.

Для укладки материала не нужна цементная стяжка – он стелиться прямо на черновое покрытие пола.

Это сделает монтаж системы своими руками намного проще, а также позволит сэкономить на дополнительных материалах, например, растворе и инструментах для создания стяжки для пола.

Подобный теплый пол может размещаться под любым покрытием для пола – паркетом, линолеумом или ламинатом.

Однако если вы решили покрыть пол натуральной древесиной, лучше проследить, чтобы температура нагрева пола была не выше, чем 28 градусов, иначе есть риск повредить покрытие.

Пленка для этого пола может быть углеродной или оснащенной биметаллическими нагревателями.

Последний тип нагревается сильнее, и обычно состоит из двух неоднородных слоев: первый сделан из алюминиевого сплава, второй – из сплава меди и других дополнительных элементов.

В состав углеродной пленки входят медь, лавсановые и карбоновые элементы.

Подобные пленки продаются рулонами, чтобы установить их на пол своими руками не нужно обладать какими-то специфическими инструментами или навыками – материал легко режется, поэтому вы сможете подогнать его под особенности своего пола.

Другой способ покрытия – стержневой. В своем составе он имеет гибкие карбоновые стержни, которые закладываются в цементную стяжку, либо закрепляются на плиточный клей, образуя, таким образом, что-то вроде матов на черновом полу.

Этот тип теплого пола также можно разместить под любое напольное покрытие, включая ковролин и плитку, размещать которые сверху пленочных полов не рекомендуется.

Последний вариант теплых полов – кабельный. Пол нагревается за счет кабельных элементов, и выпускается в виде рулонов, оборудованных нагревательными секциями, либо же в виде обычной кабельной бухты.

В основании кабельного пола находятся двужильные или одножильные кабели – по своим технологическим свойствам они идентичные, и отличаются только по способу монтажа.

Для каждого вида теплого пола, кроме водяного, необходим терморегулятор. Как его установить вы узнаете ниже.

Монтаж терморегулятора для теплого пола

Прежде чем вы решите установить устройство, нужно выбрать, в каком месте оно будет располагаться, а также выбрать, какой прибор лучше приобрести.

Все терморегуляторы устроены одинаково и нужны для того, чтобы правильно управлять системой теплого пола и поддерживать оптимальную температуру воздуха в помещении.

Вы можете выбрать любой прибор – от самого обычного механического, до так называемого интеллектуального устройства, все зависит от ваших финансовых возможностей и пожеланий.

Схема подключения терморегулятора к полу может быть двух видов: в первом случае терморегулятор подключается от стационарного электрощита, а во втором – с помощью розетки.

Видео:

Чаще всего схема подключения терморегулятора расположена на корпусе конструкции – она значительно поможет вам в работе, и поможет сделать все своими руками правильно.

После установки терморегулятора, нужно подвести фазу к распределительной коробке, а также сделать заземление и ноль.

Чтобы система работала правильно, в стене нужно сделать канавку, в которой вы разместите две пластиковые трубки.

Первая нужна, чтобы поместить в нее силовой провод нагревательного кабеля, вторая – для размещения проводки от датчика (сам датчик будет размещен под полом).

Старайтесь, чтобы схема установки была соблюдена точно. После этого следует установка и подключение системы.

Перед тем как начинать подключение теплого пола, нужно тщательно выровнять поверхность, и разместить вдоль стены демпферную ленту, а также теплоизоляционный слой.

В случае если вы делаете теплый пол в квартире или на втором этаже частного дома, вы можете вмонтировать кабель прямо в черновой пол.

Перед тем как его укладывать, нужно протянуть силовые провода до коробки терморегулятора так, чтобы муфта для соединения оказалась внутри бетонной стяжки.

Видео:

Схема монтажа и подключения теплого пола такая: сначала нужно постелить монтажную ленту (на самом черновом полу или теплоизоляционном слое, в зависимости от того, что находится под полом), которая будет фиксировать кабель.

Лучше всего укладывать ленту змейкой, чтобы не допустить дальнейшего пересечения кабеля, а также оборудовать ее специальными креплениями, которые помогут в равномерной установке проводника.

После укладки кабеля и проверки правильности его положения, нужно установить датчик: он помещается в специальную пластиковую трубку (о ней мы говорили ранее).

Последний этап монтажа – оценка его качества.

Для этого используйте тестер – если он показывает сопротивление кабеля соответственно значению, указанному в паспорте терморегулятора, значит, вы все сделали верно, и можно заливать стяжку.

Подключение теплого пола возможно только после полного высыхания и затвердения стяжки. После высыхания к стяжке нужно присоединить питание от датчика, секций нагревания и электропроводку.

Это – наиболее сложная часть работы.

В выполнении своими руками вам может помочь схема и видео, однако, если вы не уверены в своих силах, то лучше доверьте эту работу профессионалу, т.к., если она будет выполнена неправильно, то вся система не сможет работать.

Далее следует непосредственное подключение пола – это несложно.

Видео:

Схема подключения теплого пола, оборудованного нагревательными матами та же самая, что и схема монтажа другой кабельной системы, за исключением пары отличий: не нужно использовать изоляционный слой, т.к. это приведет к перегреву этого типа теплого пола.

Вся система должна располагаться на черновом бетонном полу, после размещения ее заливают стяжкой или плиточным клеем, а затем просто закрывают отделочным материалом.

Как видите, установка терморегулятора для теплого пола дело несложное, особенно, когда есть инструкция и схема, которые помогут сделать всю работу правильно и сэкономить деньги на привлечении специалистов.

stroyremned.ru

Подключение теплого пола к терморегулятору

Терморегулятор – это автоматическое устройство, которое позволяет безопасно и без лишних энергозатрат регулировать выделяемое из обогревателя тепло. Подключение тёплого пола к терморегулятору производится непосредственно после его укладки, и в этой статье мы рассмотрим, как правильно это сделать.

Виды и принципы работы

Терморегуляторы делятся на два вида:

  1. Непрограммируемые, в этих аппаратах не предусмотрена установка программного управления, и работают они по одной заданной схеме.
  2. Программируемые, такие устройства могут работать по заданным параметрам, которые можно установить самостоятельно.

Не рекомендуется использовать программируемые модели в небольших помещениях, потому что их обогрев может понадобиться в любую минуту, и будет удобнее воспользоваться непрограммируемой моделью и включать его в необходимое время.

Облегчить подключение терморегулятора к тёплому полу, поможет информация о его работоспособности.

В устройство входит специальный выносной датчик, задача которого измерять температуру окружающей среды в квартире и передавать её на устройство.

После получения, обработки и сравнения данных задаются параметры работы отопительного прибора.

Как правильно подключить терморегулятор

Для всех видов тёплых полов установка регулятора просто необходима. Обычно схема подключения прилагается с прибором, но если у вас нет таковой, то можно воспользоваться приведёнными ниже советами.

Вначале нужно провести подготовительные работы:

  • Проводим тщательный осмотр терморегулятора на наличие поломок или посторонних предметов.
  • Проверяем качество соединений и креплений.
  • Осматриваем контакты на правильность расположения термопары.

Монтаж электрического оборудования проводится только в обесточенном помещении.

Определяем место установки

Перед подключением нужно подумать о том, где вам будет удобнее установить терморегулятор. Работать он может как от розетки, так и от прямого подсоединения к электросети. Поэтому рассчитайте такое место, где он будет находиться в доступности, и в то же время не будет выделяться и портить интерьер комнаты.

Где установить термодатчик

Специалисты рекомендуют монтировать его на участке пола, где нет нагромождения мебели. Это обезопасит его от поломки, если вам понадобится передвинуть диван или шкаф.

Если в вашей квартире тёплые полы работают на основе инфракрасной плёнки, то лучше вмонтировать термодатчик с изнаночной стороны и соединить проводами с термостатом.

Если у вас система с бетонной основой, то термодатчик монтируется в металлической гофротрубе. Её нужно изолировать от попадания раствора при заливке. В этом случае такой способ установки способствует беспрепятственному извлечению устройства в случае поломки.

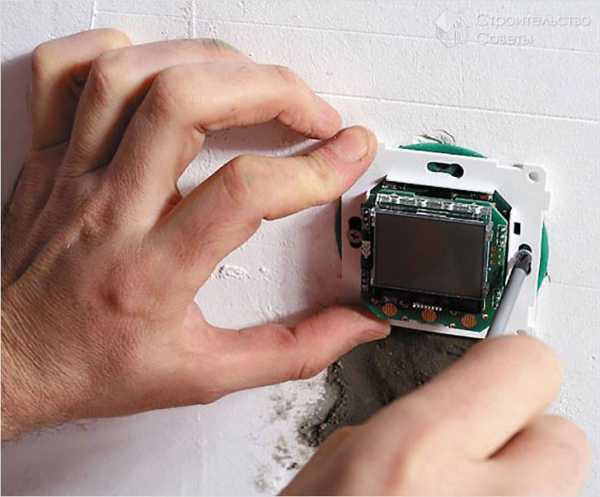

Монтаж термостата

После того как будет готов тёплый пол и установлен термодатчик, можно приступать к установке регулятора.

В намеченном месте монтажа, согласно размерам прибора, делается углубление, которое очищается от остатков бетона. Затем к нему проводится кабель электросети. Его можно провести при помощи пластиковых каналов или в специально подготовленной штробе.

Затем с термостата снимается верхняя панель, и главная часть устанавливается в выемку. Подровняв его с уровнем стены, нужно максимально закрепить его саморезами или специальными клипсами, в зависимости от того, какие предусмотрены крепления. Неровности вокруг терморегулятора шпаклюются, и затем накладывается и крепится верхняя часть.

Подключение питания

Когда вы установили все устройства, необходимо правильно подсоединить питающие провода. Для этого нулевой провод, фазу и заземление подсоединяют к контактам на терморегуляторе. Для всех устройств маркировка этих проводов такова: N –ноль, L – фаза, PE – земля.

Подключение к электросети закончено, можно проверять работу.

Один терморегулятор может обслуживать несколько систем. Если у вас такая ситуация, то их нужно подсоединять параллельно. Здесь есть одно «но»: при подключении двух тёплых полов в разных комнатах работать всё будет от одного термодатчика. В таком случае монтаж одного устройства в двух разных по климату помещениях просто неэффективен.

Подводя итог вышесказанного, можно сказать, что установка терморегулятора далеко не второстепенная задача в монтаже тёплого пола. От правильного монтажа в целом зависит качество работы.

Уважаемые читатели, если вы можете дополнить инструкцию, то ваш опыт обязательно поможет нашим читателям самостоятельно провести такую работу.

Видео

Этот видеоролик поможет вам лучше разобраться в вопросе.

www.stroitelstvosovety.ru

Как правильно подключить теплый пол к терморегулятору. Пример подключения. Видео и советы по выбору

Как правильно подключить терморегулятор

Терморегулятор представляет собой устройство для автоматического регулирования количества тепла, выделяемого обогревателем или радиатором. Терморегуляторы могут быть механическими или электронными. Кроме этого, их различают по конструктивным особенностям, способу контроля температуры, а также по способу монтажа. В данной статье рассмотрим, как установить терморегулятор на примере программируемого терморегулятора для системы «теплый пол».

Принцип работы

Прежде чем выполнять подключение терморегулятора, следует получить информацию о принципе его действия, что заметно облегчит понимание схемы установки. Терморегулятор для теплых полов имеет выносной датчик, который измеряет температуру окружающей среды и передает информацию на сам регулятор. Терморегулятор, в свою очередь, производит сравнение полученной информации с заданными параметрами и воздействует на орган управления отопительным прибором.

Подключение терморегулятора

Задача, как подключить терморегулятор, актуальная для всех видов теплых полов: резистивного нагревательного кабеля, теплового мата и пленочного теплого пола.   Схема подключения терморегулятора обычно приводится на упаковке или в прилагаемой инструкции. В противном случае, можно воспользоваться информацией представленной ниже:

1

Перед решением задачи, как подключить терморегулятор, необходимо снять напряжение с электропроводки для того чтобы обеспечить безопасное проведение работ. Отсутствие напряжения обязательно проверяется щупом или мультиметром в любой розетке или распределительной коробке.

2

После этого необходимо подготовить место для установки терморегулятора. Например, если он монтируется в стену, необходимо произвести монтаж установочной коробки и подвести к ней фазный и нулевой провод питающей сети. В том случае, когда терморегулятор просто включается в розетку, необходимо произвести ее монтаж в удобном для использования месте.

3

Следующий этап – подключение датчика. Для этого его можно уложить в пластиковую гофру, которая скотчем крепится к полу между витками резистивного кабеля. Датчик подключается к двум контактам терморегуляторы, которые обычно маркируются литерой С (температура).

4

После установки датчика необходимо выполнить подключение терморегулятора к питающей сети, для чего к нему подключается фаза и ноль от вводного щитка или ближайшей распределительной коробки.

5

Последний этап – подключение теплых полов (мата или кабеля) к терморегулятору. Для этого необходимо соединить нулевой провод, фазный и «землю» с соответствующими контактами терморегулятора (обычно они маркируются  N, L, PE, соответственно).

К одному терморегулятору может быть подключено одновременно несколько нагревательных матов или кабелей. В таком случае они соединятся параллельно. Единственное, что необходимо при этом учитывать, что датчик температуры все равно остается один, и он будет учитывать температуру только в одном помещении. Поэтому при значительной разнице температур в комнатах, установка одного терморегулятора неэффективна.

Советы, как подключить терморегулятор:

Одними из наиболее эргономичных являются терморегуляторы, которые монтируются в стандартное розеточное гнездо (утопленный монтаж). Такая конструкция отличается аккуратным и компактным внешним видом.

В случае, когда терморегулятор подключается отдельным проводом от вводного распредщита, необходима установка автоматического выключателя на это присоединение.

Пример подключения терморегулятора теплого пола

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо - система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.



Нюансы устройства водяного теплого пола



Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С - при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол - экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.



Способы подключения водного теплого пола



Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.





Еще одна схема подключения водяного теплого пола без ущерба для других пользователей - на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.



В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать - она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.



В этом случае схема подключения тёплого пола к системе отопления выглядит так:





Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный



Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).



Трубы наиболее подходящие для устройства теплого полова - из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.



Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.



В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.



Схема подключения коллектора теплого пола



Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая - больший подогрев левой и дальней части помещения. С





Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.





Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны



Теплые полы: электрический и пленочный



Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.



Схема подключения электрического теплого пола



Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.



Схема подключения теплого пола к терморегулятору



Сравнительно новый вариант электрического теплого пола - пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).





Как выбрать терморегулятор для пола

Различные терморегуляторы для теплого пола выполняют управление и регулирование обогревом, обеспечивая наиболее оптимальную температуру в помещении. Только с помощью терморегулятора можно включить, настроить или выключить систему теплых полов.

Общие сведения

Известно, что теплые полы могут быть водяными, электрическими и инфракрасными. И одним из элементов этих систем является терморегулятор (или термостат), позволяющий регулировать весь процесс обогрева пола.

Управление терморегулятором может быть программируемым (автоматизирующим систему) или электрическим. Задавать необходимую температуру нагрева позволяет встроенный часовой датчик. Он же управляет включением и выключением системы.

Терморегулятор может устанавливаться в монтажную коробку на стене или накладным способом. Подключение терморегулятора теплого пола выполняется в обычную электрическую сеть. В случае с использованием системы теплого пола во влажных помещениях, терморегулятор выносится за их пределы.

Функции терморегуляторов:

включение и выключение системы;

функции поддержания тепла;

автоматический подогрев до нужной температуры к определенному времени;

функции экономии энергии;

функции контроля электроэнергии и другие.

Как выбрать терморегулятор?

При выборе терморегулятора стоит учитывать, что он не только должен включать и выключать систему теплого пола, но и обеспечивать необходимую температуру, а также соответствовать коммутируемой мощности системы. В большинстве случаев предельная мощность бытовых вариантов терморегуляторов составляет 3 кВт.

Нет необходимости для теплого пола использовать терморегулятор с датчиками показаний температуры воздуха в помещении. Эти данные могут искажаться различными факторами, например, сквозняком, потоками воздуха от других приборов и пр.

Для небольших помещений лучше не использовать программируемый термостат, так как нагрев такого помещения может потребоваться в любую минуту и очень быстро.

Программируемые модели больше подходят для больших по площади помещений. Их суммарная установленная мощность может составлять до 3 и более кВт. В этом случае прибор окупится за короткое время.

Самыми популярными считаются электронные бытовые термостаты с датчиками пола. Они отличаются доступностью по цене, простотой в использовании, а также высокой надежностью.

Классификации терморегуляторов:

Классификация по мощности.

Это один из самых важных параметров для выбора термостата. В приборе указывается номинальная мощность теплого пола, на которую рассчитан данный терморегулятор.

Схема подключения терморегулятора

Бывает, что теплые полы используются на очень большой площади, превышающей возможности самых мощных терморегуляторов. В таких случаях либо приходится делить помещение на зоны с использованием для каждой отдельного термостата, либо использовать дополнительный вид оборудования: магнитный пускатель. Этот прибор защищает термостат от перегрузок. Он приобретается отдельно.

По типу монтажа.

Тип монтажа терморегулятора для теплого пола определяется по виду приборов: накладные или встраиваемые терморегуляторы. Встраиваемые модели требуют выполнения отверстий в стене. Накладные устанавливаются в специальный монтажный короб, который крепится к стене. Выполнить монтаж терморегулятора можно по прилагаемой схеме.

По типу управления системой.

Есть варианты терморегуляторов для пола с уже встроенными датчиками, регулирующими температуру воздуха. Некоторые терморегуляторы снабжены выносным датчиком температуры. Также терморегуляторы могут оба варианта датчиков: выносные и встроенные.

По функциональным возможностям.

В этой классификации термостаты могут быть программируемыми и непрограммируемыми. Очень удобны функции программируемых терморегуляторов, способные задавать режим работы теплого пола на несколько дней. Непрограммируемые модели более просты в управлении и доступны по цене. Но некоторые из этих моделей могут иметь таймер обратного отсчета, то есть времени, когда обогрев пола должен отключиться.

По внешнему виду терморегулятора.

Самые разнообразные формы, виды, расцветки и модели терморегуляторов доступны в магазинах. Можно выбрать наиболее подходящие к вашему интерьеру.

Работа терморегулятораТерморегулятор для теплого пола на радиоканале

Как правило, к любой модели прилагается инструкция и схема подключения терморегулятора теплого пола. В общих чертах инструкция по работе прибора выглядит следующим образом.

Подготовка к работе.

выполнение наружного и внутреннего осмотра на предмет выявления наличия или отсутствия посторонних предметов или мусора на оборудовании;

проверка надежности креплений и соединений системы;

проверка правильности выполненного подключения термопары, а также подключения нагрузки.

Управление

питание включается после подключения термостата к сети и нажатия кнопки «0»;

регулирование температуры производится кнопками «^» и «v» (в большинстве моделей). Показания отображаются на индикаторе;

также задается необходимая температура нагрева;

при наборе температуры горит индикатор «Set»;

при достижении заданной температуры загорается индикатор «Run»;

отключение от сети выполняется кнопкой «ON/OFF».

Монтаж

Важное условие: монтаж терморегулятора для теплого пола своими руками необходимо выполнять только при отключенном электропитании. Это поможет избежать поражения электрическим током.

Заранее крепится на стене монтажная коробка или выполняется углубление.

Термостат устанавливается в подготовленное углубление или монтируется в короб.

Температурный датчик заключается в гофрированную трубку диаметром 16 мм. Он должен находиться между линиями изгиба кабеля или под инфракрасной пленкой.

Окончание трубки с термодатчиком необходимо плотно заглушить, чтобы не попадала влага.

Установка терморегулятора для водяного теплого пола несколько отличается от электрического. В большинстве случаев трубопровод просто подключается к отопительной системе и никак не регулируется.

Если такой прибор используется, то он может быть установлен вертикально или горизонтально. Рекомендуемая высота – 120 сантиметров от пола. При этом датчик встраивается в пол. Термостаты управляют в системе сервоприводом, регулирующим подачу теплой воды.

http://indeal.ru/publications/kak-pravilno-podklyuchit-termoregulyator

http://semidelov.ru/mar/skhema-podklucheniya-teplykh-polov/

http://sdelai-pol.ru/termoregulyator-dlya-teplogo-pola

pilorama-lp.ru
