Подключение тёплого пола — варианты, схемы, пошаговые инструкции!

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Содержание статьи

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

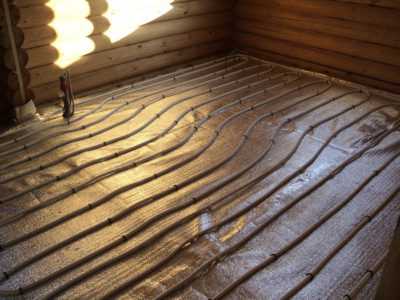

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

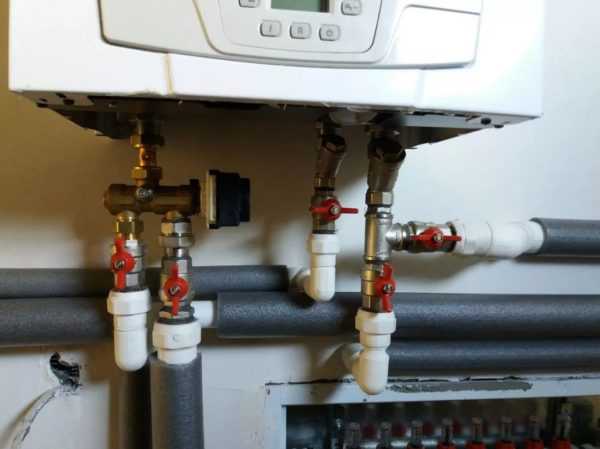

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

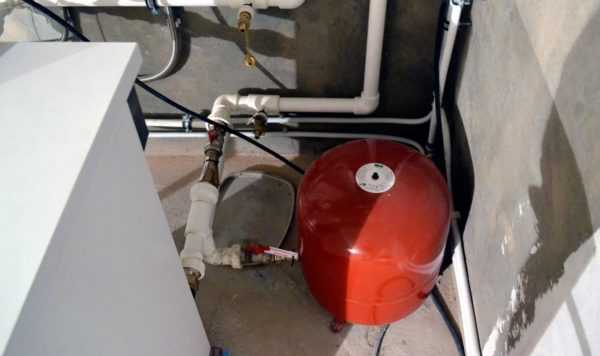

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.
Подключение через трёхходовой клапан
Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

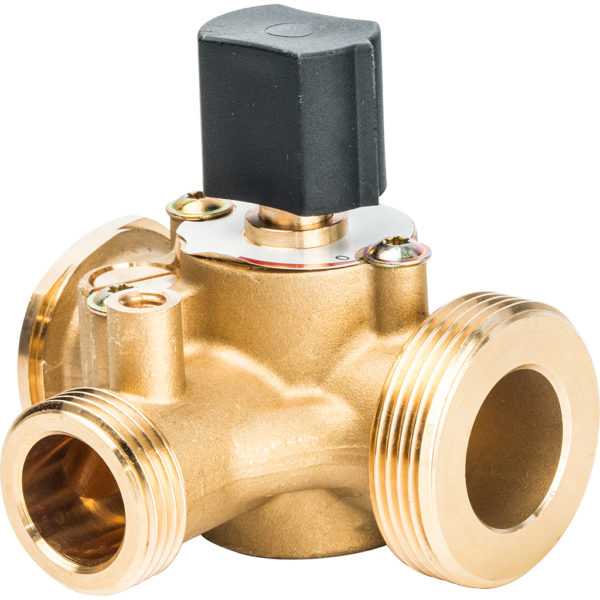

Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

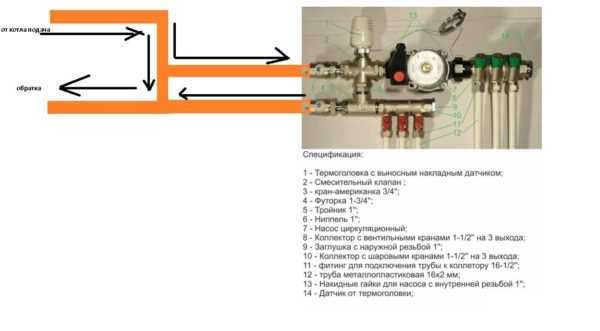

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.
Подключение теплых полов к центральному отоплению напрямую
Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.
Автономный модуль для регулирования температуры пола
Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м.
Монтировать кабельный пол проще, чем водяной
Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом.

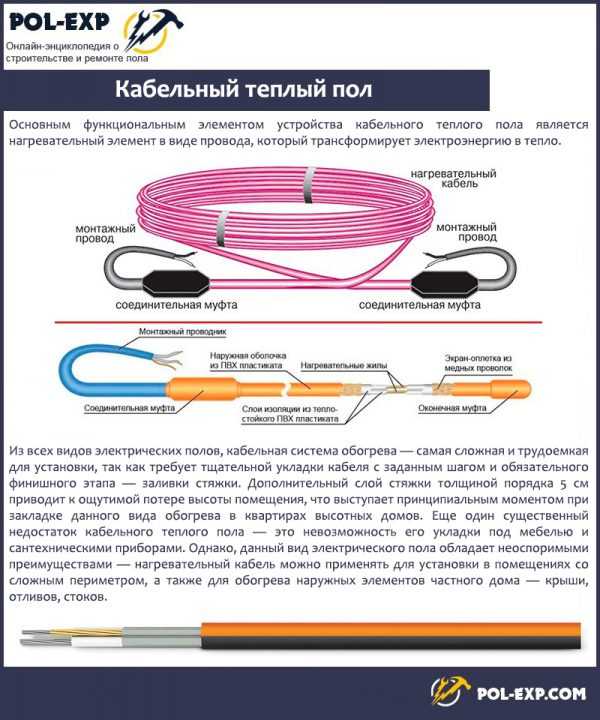

Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

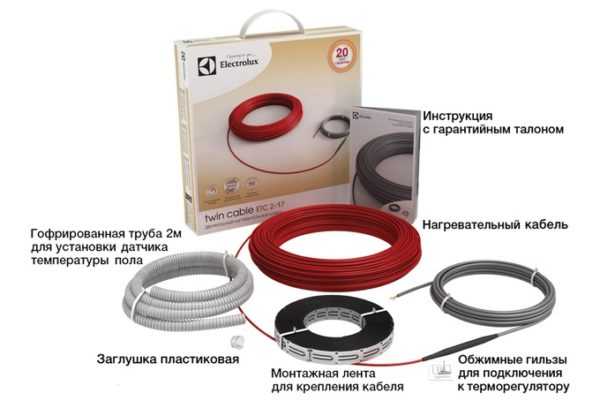

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаги, фото	Описание работ
Шаг 1. Расчёт площади подогреваемого пола	Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций.
Шаг 2. Подготовительные работы, связанные с установкой термостата	Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены.

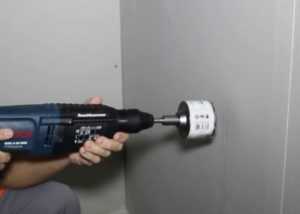

Шаг 3. Сверление выемки под коробку регулятора	Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора.
Шаг 4. Нарезка штрабы под провод	Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода.
Шаг 5. Уборка в помещении	По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки.
Шаг 6. Грунтование чернового пола	Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило.
Шаг 7. Укладка теплоизолятора	Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату. На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга.

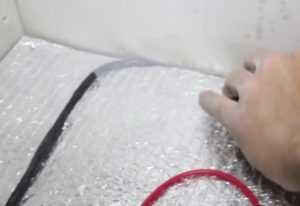

Шаг 8. Фиксация полотен скотчем	Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем.
Шаг 9. Нарезка монтажной ленты	Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу.
Шаг 10. Монтаж ленты	Лента монтируется к основанию параллельно с шагом 50 — 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов.
Шаг 11. Укладка кабеля	Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см.

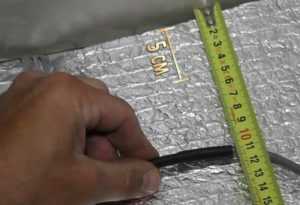

Шаг 12. Расчёт шага укладки кабеля	Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см.
Шаг 13. Крепление кабеля в монтажной ленте	Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура.
Шаг 14. Раскладка кабеля змейкой	По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см.
Шаг 15. Протяжка конца кабеля с датчиком в гофру	Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой.
Шаг 16. Укладка гофры в штрабу	Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол.
Шаг 17. Укладка гофры с датчиком пола	Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба.
Шаг 18. Фиксация датчика в трубке	Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута. Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. Это позволит при необходимости заменить датчик без демонтажа покрытия пола.
Шаг 19. Вывод конца кабеля к терморегулятору	Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы.

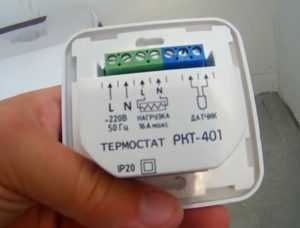

Шаг 20. Подключение кабеля к термостату	Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается.
Шаг 21. Подготовка концов провода к соединению	Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт.

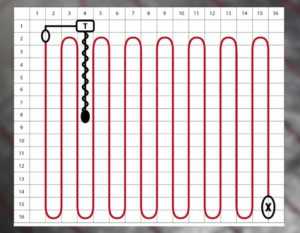

Шаг 22. Зарисовка контура пола	В инструкции по монтажу кабельного пола есть специальное приложение, на котором необходимо зарисовать расположение всех элементов системы с обязательной привязкой к помещению. Выглядеть ваш чертёж должен примерно так, как это показано на картинке.

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Видео — Подключение теплого пола к системе отопления. 4 способа подключения

pol-exp.com

теплый пол водяной и схема подключения коммуникаций

Помимо массы неоспоримых преимуществ гидравлического способа напольного отопления, у него есть возможность широкого выбора температурных режимов. Этот процесс реализовывается при помощи термостатического оборудования и регуляторов расхода.

При условии правильной организации смесительных узлов обеспечивается нормальное функционирование низкотемпературных систем (около 35°C).

Закончена укладка труб теплого водяного пола: основные узлы коммуникаций

Температура 70-90°C, которая вполне подходит для классических радиаторных систем обогрева, недопустима для напольного отопления, где оптимальные показатели находятся в пределах 25-35°C. Поэтому схематическое решение для последнего случая должно предусматривать этап смешивания горячего теплоносителя подачи с охлажденной жидкостью из обратной магистрали (обратки).

Любой теплый пол водяной и схема его подключения структурно состоят из следующих компонентов:

контуры обогрева;
котел;
смесительный узел;
коллекторная система.

Коллекторный узел необходим для устройств, состоящих из двух и более контуров. Суть его работы состоит в равномерном распределении теплопотоков. Конфигурация коллектора зависит от поставленных задач и их сложности. Стандартный набор деталей состоит из:

подающего и обратного коллектора;
регуляторов расхода;
запорной арматуры;
воздухоотводчика;
сливного крана;
термодатчика.

Смесительный блок, подмешивая в горячую подачу жидкость из обратки, тем самым снижает температуру теплоносителя. Любая стандартная укладка теплого пола водяного должна включать этот узел. Его назначение обусловлено необходимостью получения в контуре более низких температурных показателей, чем выдает котел на повышенном режиме обогрева.

Для конструкционного решения смесительного блока понадобятся:

циркуляционный насос;
2-х или 3-х ходовой клапан;
термодатчик.

Вся регулирующая арматура может комплектоваться дополнительным ассортиментом приборов, которые позволяют автоматизировать распределение энергоресурсов и, одновременно, оптимизировать их.

Какие бывают схемы подключения контуров водяного теплого пола и типы распределительных систем

Самая элементарная методика включения греющих контуров с применением коллекторного шкафа заключается в подсоединении всех труб подачи к одному коллектору, а возвратные магистрали к другому. Сами коллекторы соединяются с трубами, идущими от котла. Но этот вариант практически никогда не используется по причине невозможности регулировки температуры подачи, что недопустимо при режимах повышенных температурных показателей.

Проблема решается элементарным перемешиванием потоков горячего и остывшего теплоносителя. Учитывая конструкционные особенности гидравлического напольного обогрева, а также функции, которые на него возложены, существует несколько способов сборки смесительного узла:

с применением трехходового крана с функцией термостата;
с помощью циркуляционного насоса и трехходового клапана;
с применением двухходового клапана и насоса.

Доступные схемы для реализации подключения теплых водяных полов основаны на трех типах смешивания:

последовательном;
параллельном;
комбинированном.

Рассмотрим вкратце эти способы включения греющих контуров.

Коммутация гидросистемы напольного отопления при помощи трехходового крана

На небольших площадях до 12 м², где можно обойтись укладкой одного контура, популярны регуляторы типа Multibox. В его комплект входят:

клапан;
монтажный короб;
термостат типа K (регулировка по воздуху) или типа RTL (регулировка по воде).

Прибор не требует электропитания и прост в установке. Работа в паре с высокотемпературной радиаторной системой для него не проблема – теплоноситель охлаждается до нужных 25-35°C.

Схема и видео монтажа смесительной группы последовательного типа для гидравлического теплого пола

С точки зрения законов теплотехники этот тип смесительного узла наиболее производительный. Обратный поток, выходящий из него в сторону отопительного прибора, имеет температуру пола и более пониженный.

На место термостатического клапана можно установить балансировочный вентиль или, в крайнем случае, простой шаровый кран. Однако последний вариант нуждается в регулярном контроле и по этой причине малоэффективен в эксплуатационном плане.

Несколько усовершенствовать технологию смешивания можно при помощи трехходового клапана.

Такая методика позволяет производить открытие магистралей в плавном режиме. Охлаждающийся датчик клапана открывает поступление теплой воды из котла и перекрывает линию байпаса, при нагревании идет обратный процесс. Все мастера, которые знают монтаж теплого пола не по видео, а по практическим работам, утверждают, что подобный вариант хорош для небольших объемов – в пределах 3-4 контуров.

Следующий видео материал предлагается для более глубокого понимания процесса монтажа теплого пола и закрепления навыков сборки коллекторно-распределительной системы:

Схема подключения смесительной группы параллельного типа

Как можно наблюдать на чертеже, при параллельном способе смешивания магистрали с теплоносителем разделены. Допускается установка перепускного клапана взамен байпаса, это даст возможность не нагружать лишний раз насос, когда контуры закрыты, этим самым экономя электроэнергию. Механическая настройка клапана позволяет осуществить настройку напора нужного уровня, при котором прибор начнет пропускать через себя жидкость.

Данный способ коммуникаций не предусматривает использование трехходового клапана с термодатчиком, потому что он имеет небольшую проходимость. Для регулировки достаточно двухходового вентиля и в этом состоит преимущество этого типа смешивания.

Основной недостаток параллельного типа смешивания заключается в том, что температура входящего в контур потока воды равна температуре обратки, которая движется в направлении котла. Кроме этого, наблюдается непостоянство расхода теплоносителя по контурам.

Комбинированный метод подключения напольного отопления

Тем, для кого укладка и включение контуров теплого водяного пола в новинку, будет полезно узнать, что существует еще один метод коммутации – комбинированный. Он сочетает в себе две вышеописанные схемы, причем, весь узел может работать как в параллельном, так и в последовательном режиме смешивания.

Конструкция дает возможность выполнять широкий спектр балансировочных процессов, что повышает эффективность отопительной системы. Комбинированная схема включения легко интегрируется в сложные отопительные узлы, например, в случаях, когда необходимо объединить стандартную радиаторную систему с гидравлическим напольным обогревом.

kakpostroit.su

Водяной теплый пол своими руками: как подключить, коллектор, схемы

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

gold-cottage.ru

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
Клапан балансировочный
Насос циркуляционный
Термостат накладной предохранительный электрический
Электропривод клапанов коллекторной группы
Коллекторная группа теплого пола
Байпас (притворный клапан) коллекторной группы
Термостат (терморегулятор) комнатный

Их функции следующие:

Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
Насос обеспечивает циркуляцию воды по трубам.
Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
Коллекторная группа служит для распределения потоков по контурам.
Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

Циркуляционный насос
Радиаторы отопления
Котел отопительный
Мембранный бак
Пульт управления
Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

semidelov.ru

Схемы подключения водяного и электрического теплого пола: правила монтажа

О причинах, по которым все большее количество людей отказывается от стандартной схемы отопления и предпочитает теплый пол можно говорить достаточно долго. Это и более комфортное распределение тепла: у пола теплее, а на уровне дыхательных путей прохладнее. И отсутствие конвективных потоков, насыщающих воздух пылью. Кроме того, радиатор, даже самого нового поколения, портит внешний вид комнаты. Достаточно редко дизайнерам удается создать интерьер, в который идеально вписывается батарея. На сегодняшний день существует два вида теплого пола: водяной и электрический. Какой из них вы бы не выбрали, очень важно правильно составить схему подключения теплого пола — она есть гарантия равномерного прогрева помещения до нужной температуры.

Варианты раскладки труб водяного пола

Водяным теплым полом называется система труб, спрятанная под напольным покрытием. По трубам циркулирует жидкий теплоноситель, который и нагревает помещение. Основным преимуществом такого теплого пола перед электрическим собратом является, безусловно, экономичность.

С этой системой вы можете использовать котел на природном газе, что наиболее экономично, котел на твердом топливе, что весьма удобно в населенных пунктах, не подключенных к газопроводу, и даже тепловой насос – устройство позволяющее извлекать тепло из окружающей среды. Более того, использование тепловых насосов с классическими системами отопления весьма проблематично.

При выборе схемы укладки труб важно обеспечить равномерный прогрев всей поверхности. А для этого нужно учитывать, что по мере продвижения по трубам теплоноситель постепенно остывает.

Наиболее распространенными являются следующие способы укладки.

Схема #1 — «Улитка»

Использование этого способа подразумевает укладку труб спиралью в два ряда. От входа в помещение труба по спирали идет к центру комнаты, а затем так же возвращается обратно. При этом витки обратного трубопровода располагаются между витками прямого.

В результате мы получаем чередование горячих и остывших труб, где самый горячий участок соседствует с самым холодным. Такое чередование и позволяет осуществить равномерный нагрев комнаты.

Этот способ укладки может быть применен в помещениях большой площади

Схема #2 — «Змейка»

Как видно на фото, при использовании этого способа укладки труб теплоноситель движется по спирали. При этом, чем дальше участок пола находится от входа трубы, тем он холоднее. Использовать эту схему укладки можно только в небольших помещениях (ванная, туалет, небольшой коридор).

Укладку труб «змейкой» необходимо начинать от стены, выходящей на улицу. Это поможет немного компенсировать перепад температур

Схема #3 — «Меандр» или «двойная змейка»

Этот способ является своеобразной помесью первого и второго. Здесь труба укладывается змейкой с большим расстоянием между витками. Затем обратный трубопровод не возвращается назад по прямой, а укладывается такой же змейкой параллельно подающему трубопроводу.

Эта схема менее популярна, чем «улитка» однако незаменима в помещениях с наклонным полом — она значительно менее склонна к завоздушиванию

Какую бы схему раскладки труб вы не выбрали, эффективная работа системы возможна только в контуре, длина трубы в котором не превышает 100 м.

Следует отметить, что водяной теплый пол подходит только для частных домов, или квартир в «новостройках», где его использование предусмотрено проектом общедомовых коммуникаций. В многоквартирных домах со стандартной системой отопления такие «переделки» могут привести к неприятным последствиям. Проходя через длинную систему труб, теплоноситель сильно остывает, а значит, отопление следующей по стояку квартиры заметно ухудшится. Подробнее про монтажные схемы теплых водяных полов в квартире читайте на сайте «Ваннапедия«.

В больших помещениях укладывают несколько контуров и подключают их через распределительный коллектор

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

Простоту и скорость монтажа;
Отсутствие необходимости в «мокрых» процессах;
Относительно низкую стоимость;
Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

pol-master.com

РубрикаПол
