Пол с подогревом под плитку – Подогрев пола под плитку — электрические варианты

Содержание

теплый пол под кафель с подогревом электрическим, фото и видео

Содержание:

Можно бесконечно долго перечислять достоинства керамической плитки, благодаря которым она считается одним из лучших видов покрытий для облицовки пола в различных помещениях. Пожалуй, наиболее значимыми из них являются: гигиеничность, декоративность, прочность и долговечность, устойчивость к перепадам температуры и влажности, сопротивляемость биологическим процессам.


Однако сам по себе этот материал довольно холодный, что не может не приносить некоторых неудобств в зимний период, ведь необходимо дополнительное тепло, чтобы обогреть такой пол. Да и наступать на него босыми ногами неприятно.

Устранить такого рода неудобства можно с помощью обустройства под плиткой теплого пола, который может быть либо водяным, либо электрическим. О том, как организовать подогрев пола электрический под плитку, пойдет речь в нашем материале.

Достоинства системы электроподогрева плиточного пола

Как уже было сказано, под керамическую плитку можно с равным успехом класть, как водяное, так и электроотопление.

Электрический теплый пол отличается следующими достоинствами:

  • Регулировка уровня температур в электрических теплых полах производится очень просто и быстро, достаточно лишь нажать несколько кнопок терморегулятора. В отличие от них, водяное отопление довольно сложно отрегулировать вручную, да и происходит это намного медленнее (прочитайте также: «Укладка теплого водяного пола под плитку – последовательность выполнения»). А если пол подключен к централизованному отоплению, то о регулировке вообще не может быть речи, температура пола соответствует показателям теплоносителей.
  • Для укладки электрического нагревательного элемента, зачастую, не требуется заливка дополнительной бетонной стяжки, в отличие от водяного – там – это обязательная процедура. Это очень удобно, ведь существенно сокращает временные и финансовые издержки на обустройство теплого пола. К тому же, дополнительная стяжка скрадывает высоту помещения и создает дополнительную нагрузку на перекрытия, а это не всегда допустимо.
  • Водяное отопление пола по указанным причинам, зачастую, не допускается в многоэтажках. Для электрических теплых полов таких ограничений нет.
  • Теплый пол с электрическим нагревательным элементом исключает нанесение вреда соседям снизу, ведь при аварии он не потечет и не затопит квартиру.


Среди негативных качеств полов с электроподогревом можно назвать только высокую цену на электроэнергию. Тем не менее, этот недостаток может быть компенсирован грамотной укладкой и наладкой системы, а также наличием иных отопительных приборов в помещении (прочитайте также: «Какой электроподогрев пола выбрать для монтажа в доме»).

Электрические полы с подогревом под плитку станут дополнительным источником тепла, ведь они создают восходящие потоки теплого воздуха, который распространяется по всей комнате, а по теплой плитке приятно ходить.

Какие разновидности электрического теплого пола лучше

Перед тем, как монтировать электрический подогрев пола под плитку, следует разобраться в его разновидностях и характеристиках каждой из них. Выделяют 4 вида теплых полов с электрическим нагревом.

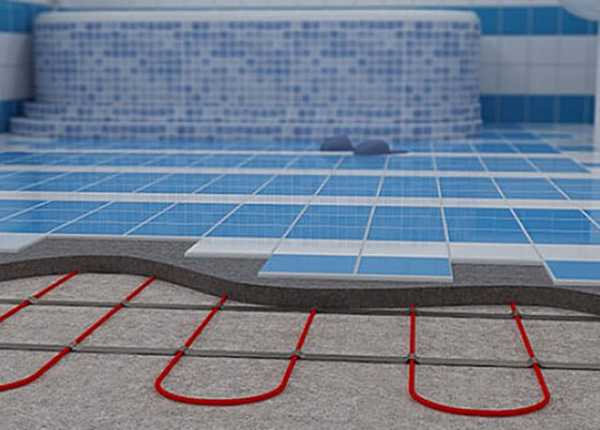

Теплый пол с кабелем

Обогрев пола под плитку данного типа хотя и является самым доступным по цене, однако, требует значительных трудовых затрат при монтаже. Основой такой системы отопления является нагревательный элемент в виде кабеля, который может значительно разниться.

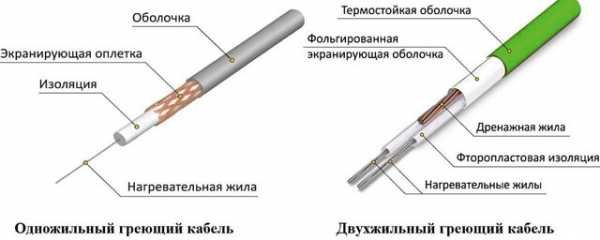

Различают такие виды кабеля:

  1. Одножильный. Схема нагрева в такой системе напоминает обычную спираль, то есть температура проводника повышается при прохождении через него электрического тока. Чтобы запустить такую систему, кабель нужно закольцевать, что требует определенной схемы укладки. Кроме того, разогрев осуществляется равномерно по всей площади, что не всегда целесообразно.
  2. Двужильный. В таком греющем кабеле для теплого пола два проводника, один из которых играет роль нагревательного элемента, а второй предназначен для замыкания цепи посредством концевой муфты. Он имеет те же недостатки, что и предыдущий вид, за исключением упрощения укладки.
  3. Двужильные кабели с системой саморегуляции. Между собой кабели разделены полупроводниковой матрицей, которая разогревается при прохождении тока. Однако чем выше температура самой матрицы, тем меньшее количество тока она способна пропустить. Следовательно, более интенсивный разогрев производится в самых холодных местах. Такой принцип саморегуляции работает на всех участках цепи.


Таким образом, наиболее экономически выгодным является саморегулирующийся кабель, который по определенной разметке можно разрезать на небольшие участки.

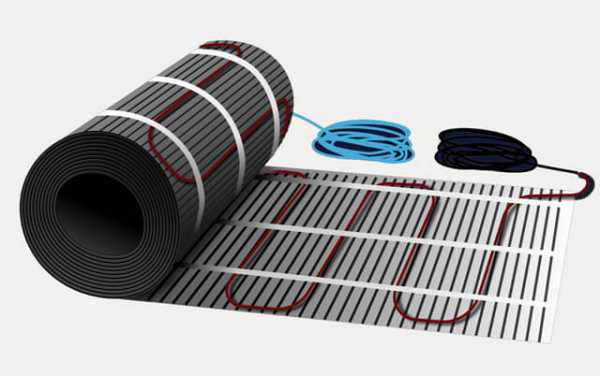

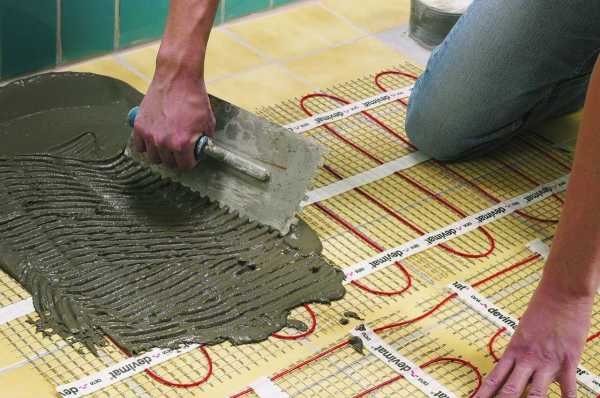

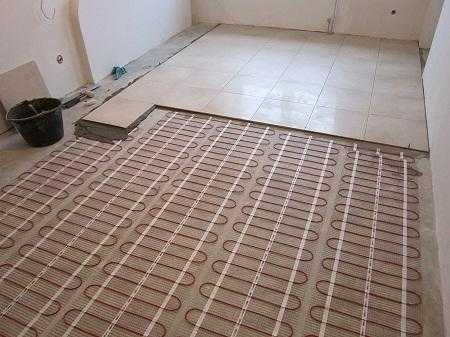

Нагревательные маты из сетки

По сути, такой пол представляет собой аналог двужильного саморегулирующегося кабеля, уложенный петлями и закрепленный на сетке из стекловолокна.

Такой теплый пол под кафель не нуждается в дополнительной стяжке, поскольку плитку можно укладывать непосредственно поверх него. Безусловно, этот тип теплого пола довольно дорогой, но на дополнительных работах можно сэкономить и время, и средства.

Системы стержневых инфракрасных обогревателей “Unimat”

Эта система обогрева является очень удобной для укладки под плитку, ведь после ее монтажа не требуется выполнять дополнительную стяжку. Контур представляет собой два проводника, соединенные стержневыми инфракрасными нагревательными элементами.


Каждый из стержней независим от других и работает по принципу саморегуляции, что позволяет существенно экономить электроэнергию при обогреве пола. Несмотря на удобства, стоит заметить, что такая система стоит довольно дорого, намного больше, чем сетчатые маты.

Инфракрасные нагреватели пленочного типа

Данная система электрического напольного отопления является наиболее экономичной с точки зрения затрат электроэнергии, однако, мало пригодна для укладки под керамическую плитку. Дело в том, что из-за сплошной пленки плитка не сможет прочно схватиться с основанием. А если прибегнуть к фиксации плитки на жидкие грозди, все равно нельзя быть уверенными в ее долговечности и прочности крепления.

Подобные нагревательные системы наиболее предпочтительны, когда речь идет о таких напольных покрытиях, как паркет, ламинат или линолеум, не нуждающихся в прочном креплении к основанию.

Подготовка к укладке теплого пола

Перед началом укладки теплого пола необходимо позаботиться о термоизоляции, которая позволит избежать теплопотерь на обогрев плит перекрытия. Для этих целей может служить либо специальный слой под черновой стяжкой, либо рулонные теплоотражающие материалы. Можно использовать фольгированный пенофол, уложив его под кабель и закрывающую стяжку.

Важно проверить наличие всех элементов теплого пола, а именно, нагревательной системы, термодатчика и панели управления. Последняя служит для регулирования температуры нагревания теплого пола, а также отвечает за включение и выключение системы при достижении определенных показателей.

Необходимо заранее подготовить армирующую сетку, либо металлические монтажные ленты, на которые будет фиксироваться кабель теплого пола.


Перед укладкой теплого пола и финишного основания, в частности, кафеля, по всему периметру комнаты необходимо наклеить демпферную ленту. Она компенсирует расширение покрытия при нагревании и не позволит ему потрескаться.

При выполнении работ по штроблению желобов под кабель и гнезда для терморегулятора придется использовать перфоратор, так что его нужно приобрести заранее.

Прибор мегаомметр понадобится, чтобы проконтролировать безопасность эксплуатации системы теплого пола.

Наличие всех необходимых расходных материалов и инструментария в нужном количестве обеспечит беспрепятственную работу без задержек и осложнений, какой бы тип теплого пола и основы плитку вы ни выбрали.

Правила размещения нагревательных элементов

Первое, что необходимо сделать перед непосредственной укладкой кабеля теплого пола – это расчет схемы. Он нужен, чтобы обеспечить наиболее целесообразное расположение кабеля и расход электроэнергии с учетом особенностей помещения.

В начале, нужно вычислить расход нагревательных элементов для пола. Этот показатель рассчитывают исходя из общей площади помещения и интенсивности использования теплого пола.

  1. Для теплых полов, призванных лишь дополнять уже имеющуюся систему отопления, достаточно будет мощности в 100-130 Вт/м2. Если теплый пол будет единственным источником тепла в комнате, его мощность может возрасти до 150 Вт/м2, а при наличии холодного земляного основания или расположения на первых этажах – составить 180 Вт/м2.
  2. Площадь покрытия пола нагревательными элементами должна составить не менее 70-75 % от общей. При этом нельзя укладывать кабель в местах расположения мебели (отступ от нее должен быть не менее 5 см), а также под иными отопительными приборами (отступ – 10 см). Если пренебречь этим правилом, кабель на закрытых участках будет перегреваться и быстро испортится.


Расчет длины нагревательного кабеля можно произвести по следующей формуле:

L = S × Ps ÷ Pp,

где S – общая обогреваемая площадь с учетом всех указанных параметров;

Ps – необходимая удельная мощность на квадратный метр конкретного помещения;

Pp – удельная мощность выбранного кабеля на квадратный метр, исходя из его характеристик.

Учитывая все полученные цифры можно составить схему укладки нагревательных элементов в помещении.


При этом важно придерживаться следующих правил:

  • Укладка должна исключать любые пересечения кабеля;
  • Предварительно нужно определиться с расположением терморегулятора, к которому будут подходить концы кабеля и провода для термодатчиков;
  • Размещать термодатчик нужно по центру петли кабеля в 50 см от ее начала;
  • Расстояние между проводами в соседних петлях (H) можно рассчитать по формуле:
    H = S × 100 ÷ L.

Предварительно схему укладки нужно начертить на бумаге и только после скрупулезной проверки всех данных перенести ее на пол.

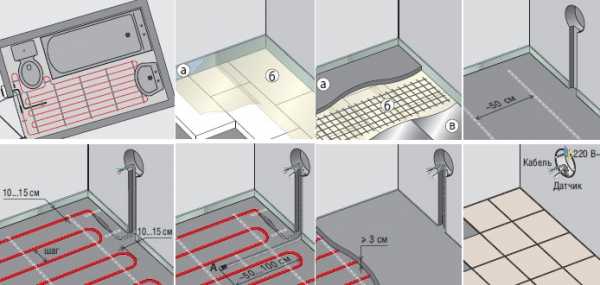

Этапы сборки теплого пола из кабеля

Поверхность пола перед укладкой кабеля следует тщательно очистить, при необходимости – заделать трещины и вмятины.

Далее в стене штробят желоб для кабеля размером 2х2 см и гнездо под терморегулятор, расположенное в 30 см от поверхности пола. При этом нужно позаботиться о подведении к нему электрической проводки, предварительно посоветовавшись со специалистами в данной области.

Для обеспечения термозащиты пола на него нужно уложить слой отражающих материалов, причем стыки между полотнами должны быть проклеены для герметизации.

На следующей стадии можно приступать к установке стекловолоконной сетки или монтажных лент, на которые впоследствии будет крепиться кабель.

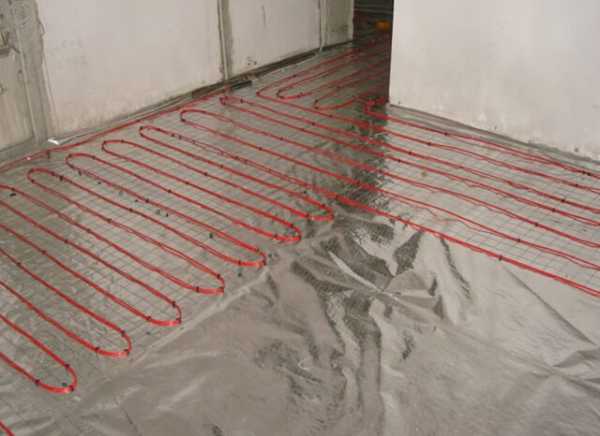

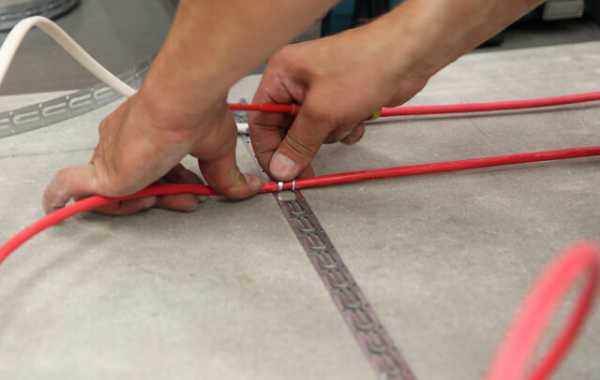

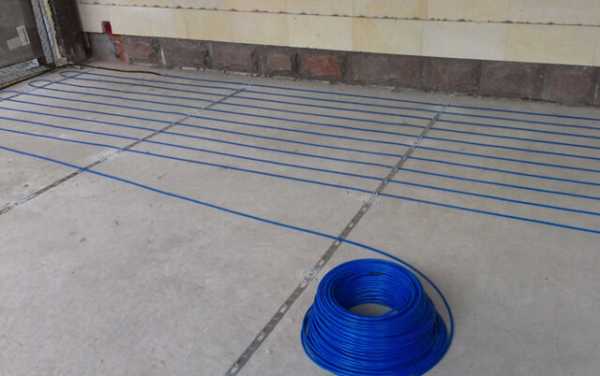

После этого заранее подготовленное количество кабеля нужно разложить на полу согласно заранее спроектированной схеме. В случае если кабель одножильный, то к нему через специальные муфты нужно прирастить холодные концы, которые будут подключены к терморегулятору. Если же используется двужильный кабель, то необходимо поставить заглушку на дальний его конец.

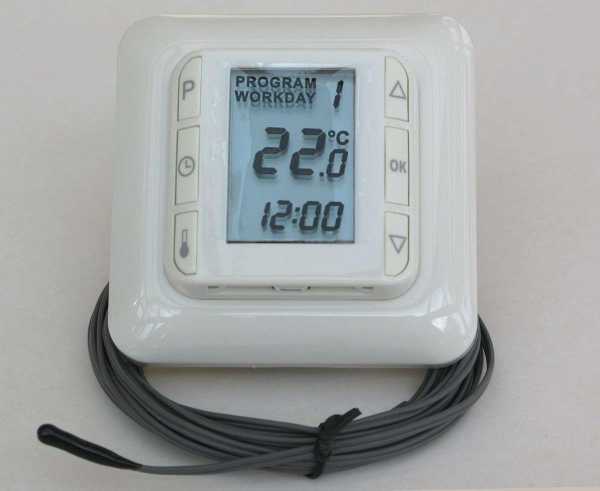

Теперь можно приступить к установке термодатчика, который вместе с отрезком провода должен быть помещен в гофрированную трубку сечением 16 мм. Благодаря этой трубке можно без усилий перемещать термодатчик, который с легкостью заменяется в случае поломки. Выходное отверстие в трубке можно прикрыть пластиковой пробкой.

На следующем этапе следует измерить проводимость кабеля, общее сопротивление в цепи, а также сопротивление изоляции с помощью мегаомметра. За безопасность можно не опасаться, если оно будет составлять 20 МОм.

Если все показатели в норме, можно приступать к подключению проводов к терморегулятору. Когда все подключено, можно подавать ток и тестировать работоспособность системы включением на короткий отрезок времени. Если система функционирует правильно, ток отключают и приступают к заливке лицевой стяжки. После этого можно зашпаклевать желоб и закрепить терморегулятор в гнезде.

Прежде чем заливать окончательную стяжку, не стоит забывать о проклейке демпферной ленты по периметру помещения.


Лицевая стяжка должна быть толщиной не менее 3 см. Существует масса вариантов ее исполнения, начиная с цементного раствора, заканчивая самовыравнивающимися смесями. Некоторые для этих целей применяют раствор с пластификаторами, обеспечивающими равномерное по плотности гладкое покрытие.

С целью обеспечения более надежного скрепления лицевой стяжки с черновым бетонным полом, некоторые специалисты советуют прорезать в слое термоизоляции между петлями кабеля небольшие окошки, с шагом в 50 см друг от друга.

Как и в любом другом случае, стяжка должна, как следует, просохнуть и укрепиться, чтобы можно было приступать к дальнейшей работе по облицовке ее кафельной плиткой. Сама по себе укладка плитки в этом случае выполняется стандартным способом.

Начинать эксплуатацию электрического теплого пола под плитку можно не раньше, чем спустя 3-4 недели после заливки стяжки.

Приемы укладки пола на утеплительных матах

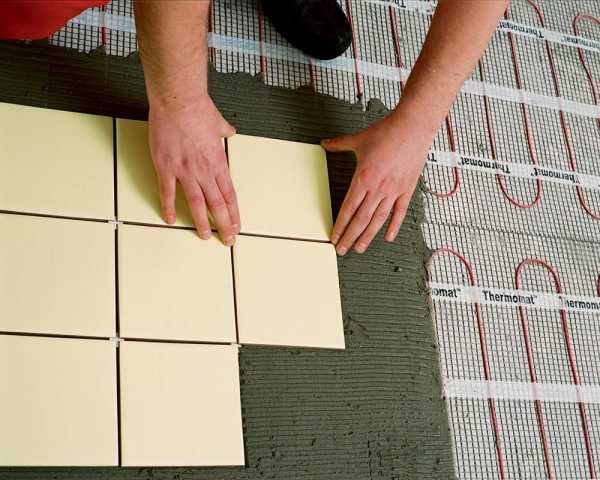

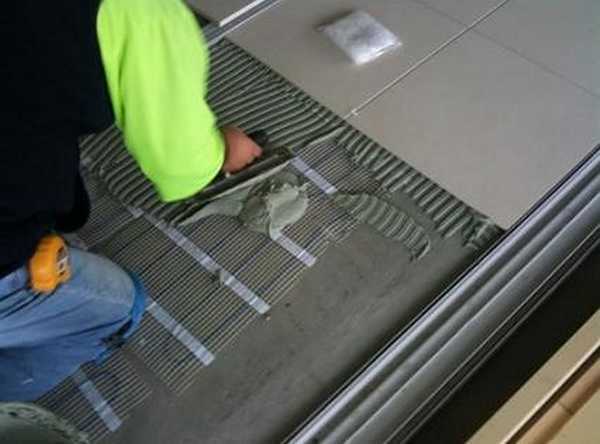

Если планируется укладка теплого пола под плитку своими руками на утеплительных матах, следует соблюсти ряд условий:

  • В черновом полу должна быть предварительно оборудована теплоизоляционная прослойка, поэтому непосредственно под маты класть термоотражающие материалы не нужно.
  • Термодатчик в гофрированной трубке должен быть утоплен в поверхности пола и закрыт слоем бетона.
  • Для удобства расположения матов можно разрезать сетку, но не сам кабель.
  • Прикрепить утеплительные маты к полу можно либо на силикон, либо на строительный скотч.
  • Как только все работы по укладке, подключению, проверке и тестированию проведены, можно приступать к облицовке пола кафельной плиткой прямо поверх нагревательных элементов. При этом лучше выбрать специальный клей, не подверженный разрушению вследствие температурных колебаний. Наносить клей под плитку нужно слоем в 8-10 мм.
  • Активно пользоваться теплым полом можно спустя 15-20 суток после укладки кафеля, которые нужны для окончательного застывания клея.

В случае использования матов со стержневой системой, термоотражающая подложка должна быть обязательно постелена. К тому же для такой системы слой клея под плитку должен быть увеличен до 2 см. Целесообразнее иногда воспользоваться самовыравнивающимися составами, на которые можно укладывать плитку.

Таким образом, постелить теплый пол в квартире своими руками вполне возможно, особенно если воспользоваться нашими советами и инструкциями, приведенными на фото и видео. Тем не менее, процесс это небыстрый, поэтому следует запастись терпением и быть предельно бдительными при работе с электроприборами.

polspec.com

Подогрев пола под плитку — цены, обзор лучших вариантов

Плитка на полу обладает большим количеством преимуществ. Она является практичным материалом, прочным, выдерживающим значительные статические нагрузки и имеет высокие теплопроводные свойства. Благодаря этому свою эффективность доказал электроподогрев пола под плитку.

В отличие от вмонтированных радиаторов по периметру помещения обогреваемая плитка обеспечивает естественную влажность в помещении, равномернее распределяет нагрев по комнате. Принято монтировать либо водяное отопление полов, либо с использованием электричества.

Электросистемы обогрева

Современный пол с подогревом под плитку может использоваться как в качестве основного источника тепла, так и являться дополнительным обогревом помещения. Исполнительным элементом в таких системах выступает кабель с одной или двумя жилами. Востребованы и маты, имеющие в основе сверхтонкие нагреватели.

Монтаж осуществляется на подготовленную поверхность старого пола, запитывается система через терморегулятор. Монтаж любого типа кабеля выполняется под бетонную стяжку. На нее впоследствии укладывают  керамическую плитку.

Стоимость теплового кабеля с одной жилой дешевле, чем двужильного, однако, в первом случае придется его возвращать для замыкания к терморегулятору. Теплоноситель с парой вмонтированных жил подойдет для любого типа помещений. Залитая поверхность стяжкой поднимается на 3-5 см, к ней добавляется плитка, что в итоге составит 4-6 дополнительных см от старого уровня пола. Однако, есть и положительные эффекты в стяжке:

  • аккумуляция тепла;
  • равномерное распределение тепла по поверхности.

Запускать полы с подогревом под плитку можно будет после полного застывания раствора. Слишком раннее включение способно резко высушить бетон, что даст трещины, разрушая тонкую поверхность.

Для матов нет необходимости готовить стяжку. Тончайшие нагреватели, использующие полимерные основания, имеют повышенную стойкость изоляции и прочны в механических повреждениях. Монтировать такие системы разрешается в клеевой слой под плиткой на старую почищенную стяжку.

При этом типе монтажа подъем не превысит 1,5-2 см. Устанавливать допизоляцию для нагревателя нет необходимости. Необходимо четко рассчитать площадь, покрываемую матом, в итоге округлив к меньшему значению. Отрезать от мата куски не получится.

Инфракрасные обогреватели пола

Данные системы относятся к электрическим обогревателям за счет использования бытовой электросети, однако, принцип их работы немного отличается от классических. В основе них присутствуют пластины, запаянные в полиэтилен. Таким способом исключается контакт нагревателя с влагой.

По типу рабочих материалов, используемых в пластинах, они делятся на виды:

  • углеродные;
  • биметаллические.

При укладке плитке применяют только углеродные разновидности. Такие системы не подвержены коррозии, а также эффективно работают даже при выходе по какой-либо причине отдельных пластин за счет параллельного подключения.

Позитивными свойствами являются такие особенности:

  • низкие потери тепла;
  • работа абсолютно бесшумная.

Питание происходит через терморегулятор. В обязательном порядке применяется подкладка с отражателем. Желательно под разводку укладывать сетку из стекловолокна с ячейкой до 3 мм.

Пленочный пол

Производители предлагают свои нагреватели с разными выходными эксплуатационными параметрами. Также отличаются и полотна по габаритам. Для крупных помещений имеет смысл применять полосы метровой ширины и выше.

Теплорегуляторы можно приобретать не вместе. Мощностной параметр для прибора рассчитывается исходя из примерного значения в 150 Вт на 1 м2. Можно разводку под мебель и крупные стационарные предметы не осуществлять, чтобы сэкономит материал.

Раскатываем инфракрасную пленку, избавляясь от кромки, которые подлежат изоляции. Подыскиваем место для термодатчика ближе к терморегулятору. Исключить сминание пола удастся с надежной фиксацией его к полу. На следующем этапе монтируем терморегулятор. Как правило, его ставят ближе к световому выключателю.

Очередной шаг заключается в укладке соединительных кабелей и присоединении их к системе. Для этого пригодятся кабели с разной наружной цветовой раскраской. Каждая клемма теплого пола подключается с помощью одного кабеля.

Допускается укладка проводов под плинтус или же надо пробить канавы в стенах для закладки кабеля. Чтобы быстро законектить провода с нагревателем, монтируют клеммы на концы плоскогубцами. Зажим обязан надежно ложиться на медный проводник. Теперь фиксируем кабель и ставим изоляторы.

Разрешено применять герметики. Соединение проводки с теромрегулятором осуществляется по заранее подготовленной схеме.

Если система использует для обогрева мощность выше 2 кВт, то ее нужно подключать через автомат-предохранитель.

Водяное отопление пола

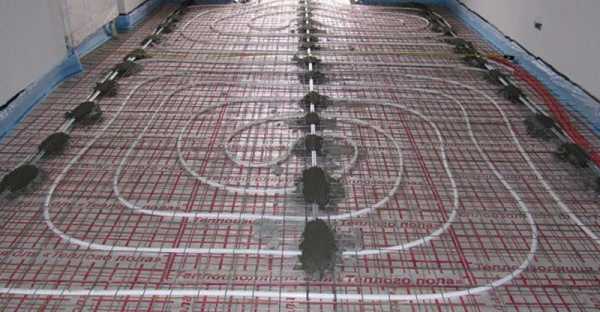

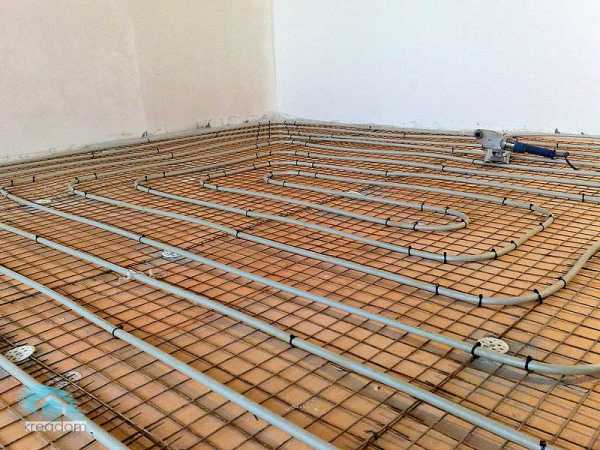

Классический водяной обогрев полов в комнатах работает благодаря циркуляции воды в отопительной системе дома. Данные системы обеспечивают равномерный нагрев поверхности. Его разрешено применять в качестве единственного источника обогрева, а также в виде дополнительного, но только в частном жилом фонде или в новостройках, где уже предусмотрена возможность подключения водяного напольного отопления.

Запрещено «врезать» водяные полы в общую отопительную систему, чтобы не терять давление и температуру теплоносителя, к тому же величина напольного «бутерброда» из стяжки, изоляции и труб составляет без малого 15 см.

Расход средств происходит при монтаже, а его эксплуатация зависит от качества циркуляции теплоносителя (горячей воды). Главным преимуществом является существенная экономия теплоносителей. Хотя комплекс, использующий нагретую воду, должен быть подключен к новому насосу. При появлении каких-либо неисправностей (утечка вследствие разгерметизации или негативное влияние коррозионных процессов и т.п.), доступ к трубам под плиты практически исключен без физической поломки плит.

Вам будет интересно – «Монтаж теплого пола под плитку своими руками»

При работе на металлопластиковых трубах отмечаются положительные качества:

  • низкая зависимость от коррозионных процессов;
  • диаметр внутреннего отверстия не подвержен уменьшению за счет оригинальной конструкции;
  • уровень теплоотдачи в течение периода эксплуатации сохраняется стабильным.

Укладка плитки в этой ситуации нуждается в профессиональном подходе, поэтому не стоит экономить на данной статье расходов. При этом важно изначально приобретать керамическую плитку, устойчивую к перепадам температур. Если не учитывать данного факта, спустя 2-3 года на ней начнут появляться трещины, увеличивающиеся в размера каждый последующий отопительный сезон.

ВИДЕО: Плюсы и минусы теплых полов

www.portaltepla.ru

какие они бывают, что выбрать, цена под ключ

Кафель укладывают в помещениях с повышенным уровнем влажности. Так как материал является холодным, при хождении создает дискомфорт, многие хозяева предпочитают монтировать полы с подогревом. Работы можно выполнить самостоятельно или пригласить специалистов, которые обеспечат установку под ключ. Стоимость будет зависеть от сложности и объема комнаты. Современные системы позволяют отрегулировать уровень нагрева поверхности, выбрать оптимальный температурный режим.

Оглавление:

  1. Виды и их описание
  2. Критерии выбора пола с подогревом
  3. Популярные марки
  4. Цены

Особенности

При создании теплых полов под плитку происходит более высокая отдача энергии, так как площадь обслуживающих элементов значительно больше. Горячий воздух движется вверх, обеспечивая максимальный комфорт и микроклимат в помещении. При таких системах влажность в санузле и бане будет гораздо ниже. Чтобы понять, какие они бывают, можно рассмотреть все виды отопительных конструкций.

Разновидности полов

1. Водяная система.

Такой вариант считается экономичнее, вода стоит дешевле электричества. Тепло в доме обеспечивается за счет циркуляции носителя по металлопластиковым трубам. Нагрев осуществляется посредством централизованной или автономной сети. Так как система требует использования насосных установок высокой мощности, эксплуатация водяных полов в многоэтажных домах считается нецелесообразной. Кроме того, монтаж под плитку представляет сложности, требуется учитывать коэффициент нагрузки на перекрытия. В квартирах обычно невысокие потолки, обустройство стяжки для полов с подогревом сократит высоту помещения.

2. Электрическая.

Основное преимущество – круглогодичная эксплуатация. Подключение не зависит от отопительного сезона, комфортное пребывание в доме можно обеспечивать в сырую погоду осенью и весной. Так как плитка характеризуется высокой способностью к проводимости энергии, установка электрического теплого пола является преимуществом.

Конструкция представляет собой провод двужильного типа с изолирующей оболочкой. Для монтажа стоит выбрать кабель диаметром, не превышающим 10 мм. Расстояние между элементами составляет от 80 до 200 мм в зависимости от площади. В работы по укладке входит обустройство стяжки. В общей сложности слой может получиться высотой около 10 см, что не очень подходит для небольших комнат.

Это разновидность электрического теплого пола. Система состоит из двужильного кабеля, отличие заключается в том, что провода вмонтированы в стекловолоконную сетку в виде петель. Для укладки не требуется создания стяжки, маты можно размещать непосредственно под кафелем. Толщина рулона не превышает 2-3 мм, высота помещения не уменьшается. Монтаж довольно прост, работа состоит в расположении ковра по бетонному основанию с фиксацией на клеевую смесь. Затем концы проводов выводятся в блок сети, где устанавливается терморегулятор.

  • Инфракрасные.

Применение такого варианта также обходится без заливки бетонной смеси. Два проводника по всей длине соединены нагревательными излучающими элементами. Конструкция представляет собой полимерную пленку, разделенную на квадраты. Инфракрасный теплый пол под плитку считается самым эффективным и энергосберегающим. Особенность заключается в том, что при эксплуатации не выделятся электромагнитное излучение. За счет конвекции и наполнения пространства отрицательно заряженными ионами происходит равномерный прогрев комнаты. Система имеет минимальную толщину – около 0,3 мм и выгодна в плане экономии. Универсальность позволяет укладывать пленку в любых помещениях, даже на открытом воздухе.

Что учесть покупателю?

Если планируется приобрести один из видов теплых полов для укладки под плитку, стоит знать несколько нюансов:

1. Чтобы энергия расходовалась рационально, не уходила через бетонные перекрытия, потребуется качественная термоизоляция перед размещением кабеля или заливкой стяжки. Для этих целей можно выбрать фольгированный материал.

2. Каждый комплект электрического теплого пола имеет в наличии термодатчик и регулятор с функциями установки температуры и отключения.

3. Биметаллический вариант не рекомендуется под плитку, так как сплав из меди и алюминия не сочетается с керамикой.

4. Углеродный тип на основе резинового элемента и лавсана подходит для использования в ванной и монтажа под кафель.

5. Чтобы подобрать подходящую систему, необходимо предварительно произвести расчеты мощности теплого пола.

6. Следует учесть, что большая адгезия клеевого состава для плитки разрушающе действует на инфракрасную пленку, поэтому для укладки лучше выбрать гипсокартон в качестве промежуточного слоя.

Обзор моделей

На строительном рынке имеются в продаже всевозможные виды водяных, электрических и инфракрасных теплых полов, предназначенных для размещения под плитку. Подходящий вариант можно выбрать у разных производителей, самые известные изготовители представляют свою продукцию в следующих моделях:

1. Devi.

Установка систем датской компании позволяет осуществлять эффективный и моментальный прогрев за счет естественной конвекции. В комнате создается лучший микроклимат, воздух не пересушивается. Регулировка температурного режима снижает потери тепла и позволяет экономить до 15 %. При условии правильного размещения и подключения срок эксплуатации составляет до 50 лет. Владельцы предпочитают купить под плитку, ламинат, паркет.

2. Calorique.

Продукция американского производителя представлена инфракрасными теплыми полами с пленочными панелями и кабельными комплектами. Система состоит из карбоновых элементов, серебряных контактов и медных полос, защищенных полиэстером, методом двухстороннего горячего ламинирования. Установка под плитку занимает минимум времени, сразу после тестирования конструкция начинает излучать энергию, комфортную для человеческого организма.

3. Nexans.

Отличительной особенностью изделий является технология безмуфтового соединения, при которой нагревательный элемент и медная жила теплого пола под плитку образуют слитный проводник, что обеспечивает целостность оболочки кабеля и длительный эксплуатационный срок. Благодаря способу изготовления, проникновение влаги становится невозможным, осуществляется защита от локального перегрева. Экран в виде сплошной алюминиевой трубки гарантирует улучшенные механические свойства проводов.

4. Теплолюкс.

Основой служат одножильные кабели диаметром 3 мм. Элементы закреплены на стеклополотне, соединяются с концами, необходимыми для подключения к терморегулятору. Для удобства различия по мощности используются цветные маркировки оболочек.

Благодаря автоматической регулировке, системы теплых полов под плитку потребляют необходимое количество электроэнергии. Подогрев производится автономно, согласно отзывам потребителей, комфортность достигается за счет равномерного распространения потока.

Стоимость

Производители предлагают разные цены на комплекты электрических теплых полов. Диапазон зависит от мощности потребления тока, площади помещения, вида конструкции, что указано в таблице:

Марка и название моделиТип (инфракрасный, маты, кабель)Мощность (Вт/м2)Цена теплого пола, рублиСтоимость работ под ключ
Devi, Дания

Devimat

Devicomfort

Devireg

М

И

Терморегулятор

150-1500

170-3500

3000-20000

4000-15000

1700-2500

5000-8000
Calorique

US

И90-22002500-100003000-6000
Nexans, Норвегия

TXLP

Millimat

К

М

100-4500

150-3000

3500-25000

10000-12000

3000-5000

7000-9000

Теплолюкс

Mini

I-Warm 720

К

Терморегулятор

100-2500



3000-15000

1500-2000

4000-6000

Кабельные, пленочные и инфракрасные теплые полы – оптимальный выбор для укладки под плитку и отопления помещений с высоким уровнем влажности. При помощи датчиков регулируется температурный режим, есть возможность выставить время для отключения при необходимости. Можно купить лучший вариант для ванной или сауны, монтаж производится в максимально короткие сроки.

obogrevguru.ru

Пол с подогревом под плитку

Керамическая напольная плитка обладает многими великолепными качествами. По ряду позиций ей нет равных. Но у нее есть один большой недостаток — холод, которым от нее веет. Поэтому многие потребители отказываются от ее использования, отдавая предпочтение теплым напольным покрытиям. Однако этот недостаток сегодня можно устранить, установив под отделку электрическую систему «теплый пол». Такие полы с подогревом под плитку стали использоваться относительно недавно, но их популярность растет из года в год.

Какую систему теплых полов лучше выбрать при укладке под керамическую плитку? Если речь идет об электрических теплых полах, то оптимальный вариант — это нагревательный кабель:

  • Во-первых, он дешевле нагревательных матов, а это немаловажный фактор.
  • Во-вторых, кабель по своим характеристикам не уступает никаким другим электрическим элементам.
  • В-третьих, выделяемое кабелем тепло сохраняется за счет тела цементной стяжки. То есть увеличивается теплоотдача поверхности пола.

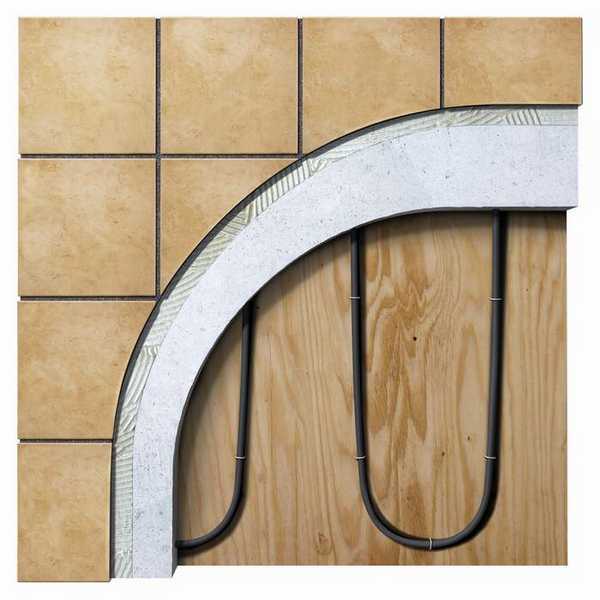

Как правильно уложить нагревательный кабель

Монтажному процессу предшествует этап, на котором деревянное или бетонное основание пола необходимо подготовить:

Прежде всего, его нужно выровнять и упрочнить. Если это бетон, то придется залить стяжку, чтобы заделать дефекты и придать плоскости определенную ровность. Вид стяжки может быть любым — цементно-песчаный раствор, приготовленный своими руками, сухая готовая смесь или полимерные полы. Деревянное основание нужно отшлифовать, но перед этим заделать все щели и зазоры.

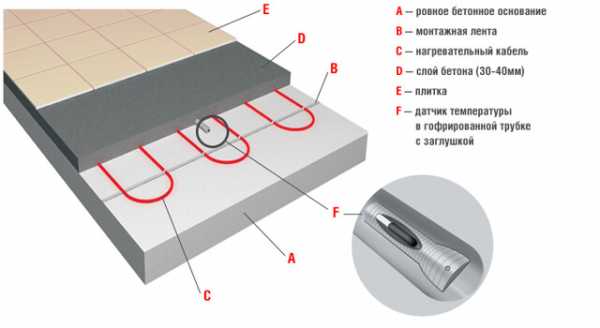

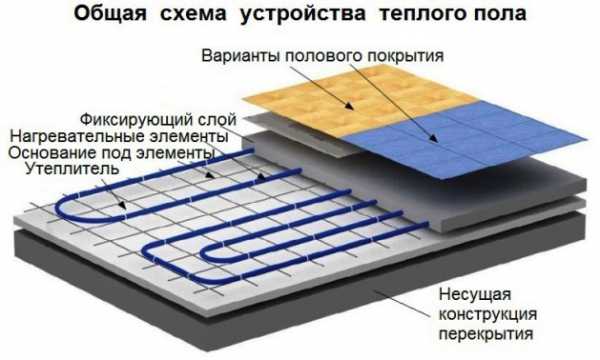

Далее на подготовленную поверхность укладываются два слоя:

  • нижний — гидроизоляция
  • верхний — теплоизоляция

Теперь все это заливается стяжкой, которая по толщине будет больше, чем стяжка снизу.


Кто-то может отметить, что такой толстый пирог существенно снизит высоту потолков. С этим не поспоришь, поэтому иногда от теплоизоляционного слоя отказываются. Но это приводит к небольшим потерям тепла.

Теперь к вопросу о том, по какой схеме надо укладывать нагревательный кабель:

  • Оптимальный вариант — змейка. Но учтите, что необходимо избегать мест, где будет установлена крупногабаритная мебель и большие предметы. Это первое.
  • Второе — расстояние от стен до кабеля должно быть не меньше 10 сантиметров.
  • Третье — оптимальное расстояние между витками составляет 25–30 сантиметров.

Если вы все это учтете, то можно гарантировать эффективное распределение тепла по всей поверхности.

Есть несколько нюансов, которые касаются качества результата. Так как нагревательный кабель укладывается под керамическую плитку, то провести его ремонт будет затруднительно, если что-то вдруг пойдет не так. Поэтому специалисты советуют перед заливкой стяжки проверить электрический теплый пол на предмет правильной его работы. То есть укладывается кабель, в полу между двумя витками кабеля монтируется термодатчик, в стене устанавливается терморегулятор, и все это подключается между собой и через терморегулятор к сети переменного тока, то есть в розетку.

Теперь необходимо проверить, все ли витки работают, одной ли они температуры, и нет ли сбоев. Если вас все устраивает, то система отключается от подачи электричества, и проводится заливка стяжки. Какую стяжку в этом случае стоит использовать? Никакой разницы нет. Главное — чтобы пол был прочным, поэтому раствор на основе цемента является оптимальным вариантом. Технология нанесения стяжки требует создания ровного основания, на которое впоследствии будет уложена керамическая плитка. Поэтому придется постараться. Важный момент — равномерное распределение раствора по всей поверхности.

А теперь запомните одно правило — после заливки цементного раствора не стоит спешить. Необходимо выждать не менее двух недель, чтобы он хорошо просох. В этот период времени включать подогрев пола под плитку нельзя. Стяжка еще влажная, поэтому велика вероятность, что нагревательный кабель перегорит.

Монтаж керамической плитки

Устройство теплых полов

Итак, все готово, и можно переходить к финальному этапу. Сегодня строительный рынок предлагает специальные скрепляющие смеси, а также затирки для плитки, которые используются именно для укладки кафеля на теплый пол. Выбирать из всего многообразия предлагаемых смесей довольно сложно, даже если на упаковке написано, для чего этот состав предназначен. Поэтому обратитесь к менеджеру строительного магазина и не тратьте на поиски свое время.

Чем же отличаются эти готовые смеси от остальных?

  • Во-первых, изготовленный из них раствор более пластичен.
  • Во-вторых, они обладают лучшими характеристиками, в частности, значительной устойчивостью к действию высоких температур.
  • В-третьих, в их составе большое количество различных добавок, которые повышают качество раствора.

Внимание! После окончания отделки пола керамической плиткой не стоит сразу же включать теплый пол. Это вы можете сделать через 28 дней. За это время плитка хорошо приклеится к стяжке, и окончательно просохнет основание.

Заключение по теме

Как видите, уложить электро теплый пол под плитку не так уж сложно. Но знание и использование на практике некоторых тонких моментов просто необходимо. Именно они гарантируют качество результата. Примите их к сведению, и это будет гарантией того, что в вашем доме теплый пол, уложенный под керамическую плитку, будет работать без проблем.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Полы с подогревом под плитку (кафель)

Полы с подогревом под плитку (кафель)

Плитка (или кафель) на пол укладывается, как правило, в технических или вспомогательных помещениях: ванной, кухне, коридоре. В других, жилых зонах квартиры или дома в нашей стране она используется крайне редко: не тот у нас климат. Ведь на ощупь плитка на полу остается почти всегда холодной. Возможно, потому многие хотят каким-то образом подогреть плитку. Некоторое время тому назад выход был один — водяной теплый пол, но сегодня есть еще и электрические обогреватели, причем не одного вида.

Особенности подбора мощности

Выбирая мощность электрического теплого пола под плитку, учтите, что это самый теплоемкий материал из всех напольных покрытий. Это значит, что для того, чтобы он ощущался как теплый, его нужно нагревать до более высоких температур чем, скажем, ламинат. Потому мощность нагревателей под плитку берите с приличным запасом. Например, в кухню советуют считать 150-180Вт/м2. При выборе ищите нагреватели, которые дают 180Вт на квадрат и не меньше, а лучше ближе к 200Вт/м2.  Тоже касается и пола в ванной или в коридоре — берите с запасом: в ванной не меньше 220Вт/м2, в коридоре около 200Вт/м2. Это если говорить о нагревательных матах.

Теплый пол под плиткой — это очень приятно и комфортно

Если вы собираетесь класть под плитку кабельный теплый пол, то, во-первых берите более мощный, а во-вторых, шаг укладки делайте меньше (при максимуме 30-35см, желательно порядка 20см или меньше). То же самое можно сказать и о водяном подогреве: укладывайте трубы с меньшим шагом, чем под ламинат, паркет или другие типы покрытия. И тогда плитка под ногами будет теплой.

Выбор плитки под теплый пол

В принципе, любая керамическая напольная плитка может укладываться с системой подогрева: все они неплохо проводят тепло. Но не вся плитка именно напольная. Есть еще и фасадные коллекции. Кстати, именно некоторые виды фасадной керамической плитки называют «теплой плиткой». Но они предназначены для наружных отделочных работ и состоят из двух слоев: плотного декоративного и рыхлого теплоизолирующего, то есть на теплый пол она не укладывается.  Так что «теплая плитка» на теплый пол попросту не существует, как и теплый кафель.

На что обратить внимание

Еще нужно обратить внимание на то, чтобы все элементы были из одной партии: особенности производства допускают приличные отклонения в цвете и браком это не считается. Но ведь в одном помещении лучше укладывать плитку одинакового оттенка. Подробнее о выборе финишного покрытия для теплого пола читайте тут.

Теплый пол под плитку: виды и особенности укладки

Любой из существующих на сегодня типов теплых полов можно укладывать под плитку, но каждый из них имеет свои особенности. Например, в ванной более приемлемым считается водяной подогрев: он не испортиться, если вас затопят соседи, или вода обильно потечет у вас.  А для электрического подогрева вам придется позаботиться о хорошей степени гидроизоляции и обязательно подключать электропитание через УЗО.  Если вода проникает под плитку в большом количестве, автомат (УЗО) просто отключит питание. И вы не пострадаете, и пол будет целым. Многие в отзывах писали о том, что пол в ванной под плиткой начинает трещать, хоть и греет. Тут, скорее дело в том, что из-за того, что использован обычный плиточный клей, произошло отслоение плитки. Хотя, случаи бывают разные…

Проще всего под плитку уложить кабельный мат

Во всех остальных помещениях предпочтение отдается одной из разновидностей электрического теплого пола. В самом простом варианте установки плитка кладется сразу на нагревательные элементы — это маты из кабеля или стержневой инфракрасный пол. Такие разновидности имеют «пирог» с минимальным количеством слоев.

В случае со стержневыми матами нужно хорошенько все взвесить: хоть инфракрасный подогрев кажется привлекательным, отзывы говорят о низкой надежности этого типа теплого пола. У многих после первого же сезона греться пол стал кусками, а потом вообще прекратил подавать признаки жизни. Причем все, кто пытался выявить причины, говорят о том, что у них перегорели места стыковки стержней с токопроводящими проводами. Видимо, технология пока недоработана (появились стержневые нагреватели несколько лет назад). При условии, что стоят они много (как минимум, столько же, сколько и инфракрасные пленки), рекомендовать их к установке нельзя, а под плитку — тем более, ведь для ремонта придется все полностью сбивать…

Резистивные или саморегулирующиеся кабели тоже неплохо себя чувствуют под кафелем, но их укладка занимает больше времени

Зато другой тип матов — кабельный — показывает себя просто отлично. Греющие кабели и маты из них, десятилетиями производятся и эксплуатируются в Европе и Америке, технологии давно отработаны и проверены. Потому, если хотите высокой надежности, — монтируйте под плитку кабельный теплый пол. Он одинаково надежен и в случае использования кабеля и в случае готового мата, причем стоит в несколько раз дешевле, чем инфракрасные полы. Способ укладки матов под плитку аналогичен укладке карбонового мата: расстилаете на ровное основание, заводите холодные кабели на терморегулятор и можно на клей класть плитку. Но с одним условием: толщина клея и плитки должна составлять не менее 2см.

Используя резистивный или саморегулирующийся кабельный теплый пол, под плитку вам необходимо будет сделать стяжку, а на нее уже уложить на клей кафель. Эти варианты требуют значительного запаса времени: придется ждать не менее 28 дней, пока высохнет стяжка.

Пленочный инфракрасный нагреватель — еще один карбоновый теплый пол под плитку (первый — стержневой мат). Она тоже излучает тепло в инфракрасном диапазоне, но укладывается не под стяжку. Пленка — слишком гладкая и потому раствор с ней плохо сцепляется. Хотя есть специальные пленки со сквозной перфорацией. Их выпускает не так много предприятий, но найти их реально.

Инфракрасные пленки со сплошной перфорацией можно укладывать в стяжку и под плитку

Обычный же пленочный теплый пол под кафель кладется без стяжки «сухим» способом: на пленку укладывают листовой материал: фанеру, ДСП, ГВЛ и т.п. А уже на это основание укладывается на клей плитка. Так делают потому, что полимер, в слой которого запаяна карбоновая паста, в стяжке разрушается. Но получается, что пленочный теплый пол под плитку — не самый лучший выход: слишком много слоев, на которых будет теряться много тепла. К тому же цена за квадрат пленки высока: в среднем  70-80$.  Потому стандартные варианты и «сухую» стяжку используют редко, а вот над перфорированным вариантом можно подумать: эффективность обогрева достаточно высокая.

Электро-водяные теплые полы

Кроме известных и распространенных электрических и водяных полов недавно появился еще и их симбиоз: электрические водяные полы. Пока это только две системы: XL Pipe и UNIMAT AQUA. Причем, принцип действия и само устройство у них разное, но что их объединяет, так это установка в стяжку.

В полах XL Pipe (еще обозначают X-L Pipe) корейской кампании Daewoo Enertec в полиэтиленовую трубу затолкнули семь греющих нитей, заправили все антифризом, концы герметично запаяли. В результате нагревается такой элемент и жидкость в нем практически моментально, тепло, в отличие от водяного отопления распределяется равномерно. Пока выпускаются нагревательные трубы-кабели двух мощностей, но изменяя шаг укладки можно добиться любой теплоотдачи, то есть,  XL Pipe можно использовать и как основное, и как дополнительное отопление.

Теплый пол XL Pipe (X-L Pipe) от корейской кампании Daewoo Enertec — электро-водяной подогрев (нажмите на картинку чтобы увеличить размер)

UNIMAT AQUA — это другая система с иным принципом действия от довольно известной фирмы Caleo. Эту систему называют еще капиллярным теплым полом: трубки, которые укладываются в стяжку имеют очень маленький диаметр. Кроме размеров ничего не меняется: укладываете их в стяжку (рекомендована двойная «змейка»). Но подключаете к специальному блоку управления, который сразу и греет, и «толкает», и контролирует температуру теплоносителя. Эта система большого количества тепла дать не может по определению (мощность нагрева изменяется на блоке управления от 0,1кВт до 2,4кВт), зато никакого электричества в полу, легкая установка и включение в розетку. Потому капиллярный пол UNIMAT AQUA подходит для установки во влажных помещениях: в ванной или в моечной в бане.

Схема установки капиллярных полов от Caleo

Укладка: слои «пирога»

Вне зависимости от того, что нагревательные элементы для подогрева плитки имеют разное строение и тип нагрева, общие принципы укладки у них одинаковые:

  • Основание должно быть ровным и чистым. Если есть перепады больше, чем 1см на 1м2, их нужно устранить (метод — предварительная стяжка).
  • Первый слой — гидроизоляционный барьер. Этот слой обязателен в кухне и ванной, где есть риск попадания большого количества воды на пол. В коридоре, прихожей — по желанию.

    Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична

  • Дальше нужен слой теплоизоляции. Его толщина зависит от того, насколько хорошо раньше был утеплен ваш пол. Если утепление очень хорошее, этот слой можно пропустить. Если же не очень — в зависимости от необходимости укладывают материалы от 2см до 5-7см.
  • Теплоотражающее покрытие. Этот слой не является обязательным, но заметно повышает эффективность обогрева: блестящая поверхность отражает тепло, направленное вниз, обратно в помещение. Есть только одна особенность: в стяжку нельзя укладывать фольгу или фольгированные материалы. В этом случае подходят металлизированные с лавсановым или другим подобным покрытием.

Этот слой можно совместить с предыдущим, если купить теплоизолятор с металлизированной поверхностью.

  • Следующим идет нагревательный элемент. Если это пленка или один из матов, то они просто раскатываются по поверхности и закрепляются. Если же используется кабель или трубы для водяного пола, то необходим еще какой-то каркас, к которому их можно будет закрепить. Для этих целей можно использовать специальные полистирольные плиты, в которых сформованы выступы. Они удобно и быстро фиксируют кабель или трубы. Если же нужно какое-то решение более дешевое, то уложить можно металлическую или полимерную (жесткую) сетку, к которой хомутами притягивать нагревательные элементы. После завершения укладки холодные концы от нагревательных электрических элементов заводят на терморегулятор (о том, какие бывают терморегуляторы/термостаты, какие функции выполняют и как устанавливаются читайте тут). При устройстве водяного полов концы труб  заводят на коллекторный узел.

Для увеличения жесткости «пирога» и равномерного распределения механической нагрузки на нагревательный элемент укладывают полимерную сетку, а на нее уже выкладывают раствор или плитку на клеевой состав.

  • Затем, в зависимости от типа выбранного нагревателя:
    • заливают стяжку;
    • укладывают плитку на клей;
    • кладут твердое основание.

На этом монтаж теплого пола под плитку можно считать завершенным. Только до начала эксплуатации должно пройти не менее 28 дней — столько сохнет стяжка. Есть ли возможность каким-то образом ускорить процесс? Если использовать стяжку, то нет. Зато можно некоторые нагреватели смонтировать «сухим» методом — при помощи настильных систем. Таким способом устанавливать можно водяной  и кабельный подогрев плитки. Настильные системы — полистирольные или деревянные плиты, в которых сформованы каналы для укладки труб и кабеля. Плиты укладываются сразу на основание (черновой пол), так как сами они обладают теплоизолирующими свойствами. В них уже можно укладывать нагреватели. Но в этом случае подогрев из-за низкой теплопроводности материалов плит будет неэффективным. Чтобы улучшить теплоотдачу используют металлические пластины, которые вставляют в пазы, а в них уже закрепляют греющие кабели или трубы для теплоносителя. Затем уже можно укладывать плитку на клеевой состав.

Электрические теплые полы требуют еще установки термостата и датчиков температуры, а водяные подключаются к коллекторному узлу

Клей для плитки на пол с подогевом

Производители строительных смесей и теплых полов рекомендуют для укладки плитки на пол с подогревом использовать специальные смеси. Они имеют дополнительные присадки и добавки, которые, по словам производителей, позволяют им выдерживать температурные перепады. Звучит убедительно. Но, многие из тех, кто монтирует эти полы под плитку, говорят о том, что использовали обычные составы, но хороших фирм, и все годами стоит нормально. Аргументируют это тем, что плитка, уложенная на улице на тот же состав, испытывает намного более серьезные  перепады: зимой замерзает, в летом нагревается и  не до 27-28оС, как теплый пол, а гораздо больше. Доводы тоже более чем убедительные. Какой из них будет более приемлем для вас — решайте сами.

В принципе, есть еще один аргумент, который приводят производители клея для плитки на теплый пол: они говорят, что эти составы хуже пропускают воду. Вот это уже довольно серьезный аргумент, который, кажется, крыть нечем.

Итоги

Под плитку (кафель) использовать можно любой тип подогрева. Причем некоторые их них можно укладывать как в стяжку, так и «сухим» способом. Все варианты подогрева пола под плитку имеют разную стоимость, но самый дешевый  — кабельный, самый дорогой — водяной и инфракрасный. Зато водяной — самый экономичный при эксплуатации, но такие полы редко можно делать в квартирах (о том, как сделать подогрев пола от отопления читайте тут).

Фотогалерея (9 фото):

06.05.2016

Твитнуть

Комментариев пока нет…

k-systems.ru

с подогревом сверху, температура электрического

Теплый пол-маты способен придать помещению комфорта

Уют и комфорт дома зависит не только от красивого интерьера, но и от способа обогрева. Еще в Древнем Риме применялась система отопления снизу – теплый пол. Сначала она применялась в богатых домах, а после распространилась и в общественных заведениях. Сейчас такая система становится все более и более популярной, и позволить ее себе может каждый.

Содержание материала:

Достоинства и недостатки пола с подогревом под плитку

Керамическая плитка удобна во многих отношениях: долговечна, устойчива к влажности и температурным перепадам, а при правильной укладке, еще и прочна. Единственный ее недостаток – слишком холодная поверхность, которая вызывает дискомфорт, если по ней пройтись босиком. Но, как говорится, безвыходных ситуаций не существует. Выход есть – смонтировать систему подогрева под плитку. А вот выбор системы все-таки побольше: это может быть водяной, либо электрический пол с подогревом.

Пол с подогревом позволяет ходить босым по дому даже зимой

Остановим внимание на достоинствах и недостатках электрического обогрева:

  1. Регулировать температуру в электрических теплых полах возможно легко и точно – водяной вариант в этом плане несколько уступает.
  2. Электропол не нужно заливать новыми стяжками, которые требуют дополнительных затрат и оказывают лишнее давление на перекрытия.
  3. В связи с легкостью установки, электропол можно оборудовать, как в частном доме, так и в многоэтажном.
  4. При монтаже электропола, риск затопления соседей приближается к нулю (в отличие от водяного пола).

К недостаткам такой системы относятся лишь затраты на электроэнергию. Но, с другой стороны, если такая система отопления не является основной, этот недостаток можно вычеркнуть. Однако выбрав именно электрическую систему обогрева под плитку, столкнетесь еще с одной задачей – определиться с ее принципиальной схемой. В практике есть 4 основных типа.

Теплый пол с греющим кабелем – этот вариант низок по цене, но в то же время, монтаж системы самый трудоемкий. Сетчатые обогревательные маты являются очень популярными в наши дни. И это полная противоположность предыдущему варианту: система высока по цене, но зато проста при установке.

Инфракрасные стержневые обогреватели Unimat – стоимость этой системы больше, чем у матов, однако установка удобна для укладки керамической плитки.

Такие обогреватели не нуждаются в заливке сверху. Инфракрасные пленочные обогреватели не особо совместимы с керамикой, однако являются самым экономичным вариантом из всех вышеизложенных.

Можно ли установить теплый пол на плитку сверху

Перед тем, как смонтировать теплый пол, желательно положить под него теплоизоляцию с металлизированным отражателем. Для самой установки можно использовать стяжку или специальный клей для плитки. Бывают такие ситуации, когда ремонт уже сделан, а мысль о теплых полах приходит только вместе с холодом в доме.

Перед тем как устанавливать теплый пол на плитку сверху, стоит проконсультироваться с профессионалами

В таких случаях есть варианты:

  • Снять плитку и установить конструкцию обогрева;
  • Установить систему на старую плитку, а сверху положить еще один слой плитки;
  • Установить без плитки.

Второй способ, конечно, имеет свои недостатки. Во-первых, уровень пола поднимется на несколько сантиметров. Во-вторых, покупка новой керамической плитки потребует дополнительных затрат.

Что собой представляют теплые маты под плитку

Сетчатые обогревательные маты являются очень популярным вариантом теплого пола на электричестве. Мат представляет собой одножильный или двужильный кабель, который петлеобразно зафиксирован на стекловолоконной сетке. Он похож на обычный кабель, вот только не передает электрические сигналы или мощность.

Обогревательный кабель призван трансформировать электрический ток в тепло.

Различие одножильного кабеля от двужильного состоит в том, что при укладке первого, необходимо 2 конца возвратить в 1 точку, а при установке двужильного, возвращать второй конец в первоначальную точку нет никакой необходимости.

Перед тем как покупать теплые маты под плитку, нужно тщательно выполнить замеры помещения

Применение теплых матов:

  1. Необходима внутренняя термоизоляция на основной поверхности, так как теплоотражающая подложка перед установкой теплых матов не применяется.
  2. На поверхности пола проделывается штроб, который утапливается гофрированной трубкой со специальным датчиком и закрывается раствором.
  3. При расстилании матов, нужно разрезать сетку, не затрагивая кабель.
  4. Для фиксации матов на полу, нужно использовать силиконовый термопистолет или прочный скотч.
  5. После укладки всех матов на поверхности пола и проверки электрических параметров, следует перейти к установке плитки. Слой клея составляет 8-10 мм. Следует применять клей для теплых полов, который устойчив к нагреву и изменениям температуры.
  6. Переходить к использованию теплого пола после монтажа плитки можно по прошествии 15-20 дней.

Такая система высока по цене, но, с другой стороны, ее установка проста. В использовании стяжек при монтаже теплых матов нет никакой необходимости – плитку можно накладывать сразу на них. Нагревательные маты могут устанавливаться в любых помещениях, либо перед укладкой плитки, либо сверху старой плитки.

Регулирование температуры теплого пола под плитку

Согласно норме, установленной в Строительных нормах и правилах, температура должна варьироваться от 26 до 35 °С. Минимальная температура устанавливается, когда комната часто наполнена людьми. Если же комнату посещают редко, то наилучшая температура пола 31 °С.

Приемлемая температура зависит:

  1. От назначения комнаты, например, если это ванная комната или санузел, то оптимальная температура пола 31 °С, так как здесь подогрев пола просто необходим.
  2. Если температура превысит максимум (35 °С), то это может привести к перегреву системы и напольного покрытия
  3. От характера напольного покрытия.Для паркета максимальная температура может достигать отметки 27 °С. Это связано с тем, что перегрев паркетной поверхности может привести к его искажению.

Регулировать температуру теплого пола можно с помощью специального технического приспособления

Самая оптимальная температура для прогрева пола 22-24 °С. Теплый пол при такой температуре равномерно нагревает воздух. Для того чтобы регулировать температуру электрических полов, необходимо использовать электромеханические, электронно-цифровые и перепрограммируемые терморегуляторы.

В них встроены специальные датчики, которые анализируют изменения режимов обогрева полов.

Устройство теплого пола-маты под плитку (видео)

Когда система достигает максимально установленной температуры, то датчики отключают теплоносители. А после снижения температуры на несколько градусов – снова включают питание. Терморегуляторы предоставляют возможность сэкономить от 25 до 75% электроэнергии, и в этом их основной плюс. Теплый пол сделает дом более комфортным и уютным, согревая даже в самые морозные зимние дни.

kitchenremont.ru

Теплый пол под плитку: доступные варианты

Оглавление:
Теплый пол под плитку: водяные системы подогрева пола
Укладка теплого пола под плитку: электрический проводной вариант
Монтаж теплого пола под плитку: инфракрасный пленочный подогрев

Полами с подогревом современного человека удивить уже практически невозможно – к ним привыкли многие, а тот, кто еще не привык, как минимум мечтает о таком оборудовании квартиры или частного дома. Мечтам свойственно сбываться, и чтобы приблизить ее осуществление, необходимо понемногу направлять свои мысли в их сторону. Именно это мы и начнем делать в данной статье, в которой разберемся с вопросом, как и, главное, какой теплый пол под плитку можно установить своим руками. Вместе с сайтом moyadacha.org мы изучим существующие разновидности систем подогрева пола и рассмотрим их на соответствие для укладки под кафельную плитку.

Монтаж теплого пола под плитку фото

Теплый пол под плитку: водяные системы подогрева пола

Это отличный вариант! И сразу же без утайки скажу, что именно он подойдет для укладки под плитку как нельзя лучше – этому способствует схема прокладки нагревающих элементов (труб), которая оставляет место для сцепления плитки с существующим полом посредством клея. Но здесь имеется несколько нюансов, которые накладывают некоторые ограничения на использование водяного теплого пола. Во-первых, для его работа необходима индивидуальная система отопления. Есть, конечно, технологии, позволяющие запитать такой подогрев пола от центральной отопительный системы, но они дорогостоящие, а главное, небезопасные в плане возможного потопа, который причинит вашим соседям снизу немало урона. Во-вторых, водяной пол под плитку укладывается еще до заливки стяжки – правильнее будет сказать, что этот водяной пол не под плитку, а под стяжку.

Водяной теплый пол под плитку фото

Спросите, почему нельзя уложить подогревающие трубы непосредственно под плитку? Ответ простой: эффективный водяной пол – это слоеный пирог, толщина которого превышает 100мм. Выглядит этот пирог следующим образом.

  1. Гидроизоляция пола, которая укладывается непосредственно на перекрытия – это, так сказать, защита нижних этажей дома от протечек.
  2. Утепляющий слой. Как правило, пенополистирол (пенопласт) толщиной до 50мм. Вы же не собираетесь тратить дорогостоящие ресурсы на подогрев плит перекрытий? Именно поэтому важным моментом эффективной работы теплого пола является перенаправление тепла внутрь помещения. Для этого нужен следующий слой пола.
  3. Отражающая теплоизоляция. Если полистирол не позволяет улетучиваться физически ощутимому теплу, то отражающая теплоизоляция (тонкий утеплитель с фольгой) служит для того, чтобы направить невидимое тепловое излучение в волновом спектре внутрь помещения.
  4. И стяжка толщиной не менее 50мм. Она должна хорошенько армироваться металлической сеткой, чтобы такое основание пола в состоянии было выдерживать положенные нагрузки.

О том, как делается водяной теплый пол под плитку, смотрите в этом видео.

Именно по этой причине и говорится, что данный тип теплого пола укладывается не под плитку, а под стяжку, а если быть точнее, то непосредственно внутрь самой стяжки. Понимаете, о чем речь? Если в вашем доме или квартире уже имеется стяжка пола, то для укладки такой системы подогрева ее понадобится сорвать и заменить новой.

Укладка теплого пола под плитку: электрический проводной вариант

В этой системе подогрева пола за непосредственный нагрев отвечают специальные электрические кабели – не будем внедряться в их устройство и изучать разновидности, а просто рассмотрим его особенности и определимся с вопросом, насколько реально установить его под плитку? А это реально. Можно даже сказать больше – именно эта система нагревателей для пола в полной мере соответствует понятию «под плитку». Да-да, электрические кабели или же нагревательные маты укладываются уже на стяжку, благодаря чему возрастает эффективность их работы. В данной ситуации стяжка тоже утепляется (без этого процесса увеличится расход энергии), но сами нагревательные элементы закладываются именно под кафель.

Теплый пол под плитку фото

Делается это следующим образом.

  1. Для начала по стяжке растягиваются провода (их укладывают змейкой с определенным шагом) или раскатываются нагревательные маты. Первый вариант подогрева пола крепится механическим способом, а второй – маты – просто приклеиваются к бетонному основанию с помощью клея для кафельной плитки. Их особенность заключается в том, что греющие кабели установлены на армирующую сетку – это готовое решение, которое позволяет произвести монтаж теплого пола под плитку своими руками даже непрофессионалу.
  2. Между нагревательными кабелями (примерно посередине между двумя любыми витками) делается штроба, в которую укладывается температурный датчик в гофрированном шланге.
  3. Все провода, как кабели нагревательного элемента, так и проводка термодатчика, выводятся в стандартную коробку на стене, которая, как правило, используется для установки розеток, где к ним подсоединяется небольшой комнатный термостат-программатор.
  4. Дальше идет укладка кафельной плитки, которая осуществляется с использованием специального клея, способного выдерживать нагрев до высоких температур.

О том, как укладывается электрический подогрев пола, можно посмотреть в этом видеоролике.

Все достаточно просто, но, как и в любом деле, имеются свои тонкости и нюансы, с которыми нужно будет ознакомиться перед началом работ. Кстати, все эти тонкости и нюансы подробнейшим образом изложены в инструкции от производителя нагревательных матов. Там же написано, что включать электрический пол в работу можно только после полного высыхания плиточного клея – как минимум это пара-тройка недель. В общем, не стоит лезть в воду, не изучив дно и скрытые на нем камни. Да, и еще, перед укладкой плитки пол лучше проверить на работоспособность – включить и посмотреть, работает ли он вообще. Следует понимать, что заменить маты без повреждения плитки не получится. Все остальное, включая термодатчик, меняется достаточно просто.

Монтаж теплого пола под плитку: инфракрасный пленочный подогрев

Скажем прямо, это самый неподходящий вариант теплого пола для укладки под плитку. Спросите, почему? Причин несколько, но самая главная заключается в том, что это в прямом смысле слова тонкая пленка, которая напрочь устраняет такое понятие, как адгезия – ни один плиточный клей к ней не пристает. По сути, пленку невозможно приклеить ни к стяжке пола, ни к плитке – эта система подогрева пола разработана для использования в паре с такими декоративными покрытиями, как ламинат, линолеум, паркетная доска и так далее. Так что термин «инфракрасный теплый пол плитку» будет звучать как минимум некорректно. Это было во-первых. Во-вторых, даже если выдумывать что-то и прорезать в пленке отверстия (чего не рекомендует делать ни один производитель подобных систем), все равно обеспечить полноценной адгезии плитки с клеем и клея с полом не получится.

Инфракрасный теплый пол под плитку фото

Не поможет это сделать и специальный пленочный пол, который имеет заводские отверстия и якобы специально предназначен для укладки под плитку. В-третьих, даже если вы умудритесь запихнуть такие нагреватели под стяжку, то надеяться на эффективную работу теплого пола не стоит – греть он будет очень слабо, так как инфракрасное излучение плохо преодолевает препятствия в виде цементно-песчаного раствора. Говорят, что с этой задачей неплохо справляется гипсокартон, настеленный поверх пленочного теплого пола в два слоя. Возможно, это и так, но здесь тоже нужно обратить внимание и на хрупкость, а вернее, мягкость этого материала – со временем под нагрузками гипс начнет крошиться и в конечном счете плитка начнет гулять, и этот момент будет ощутим при ходьбе.

Как вариант, можно использовать сухую стяжку пола, а вернее листы гипсоволокна, которые используются в ней, но и в этом случае на эффективность такого подогрева сильно можно не рассчитывать. В общем, вопрос, как сделать теплый пол под плитку, нужно решать правильно – в смысле того, что использовать необходимо только те системы, которые предназначены для подобной установки, а не те, которые вам хочется.

И в заключение темы про теплый пол под плитку скажу несколько слов по поводу еще одной уникальной разновидности теплого пола – это так называемые стержневые электрические маты. Это одна из разновидностей инфракрасного теплого пола – единственная в своем роде, которая может быть уложена под плитку. В отличие от своего пленочного аналога, эти нагревательные элементы представляют собой каркас, между частями которого имеется достаточно пространства, чтобы обеспечить надежную адгезию клея для плитки и стяжки. Мало того, как и многие другие системы теплого пола, монтаж этой разновидности тоже не отличается особой сложностью.

moyadacha.org

РубрикаПол

Добавить комментарий
