Пол с подогревом в бане – подробная инструкция с монтажными схемами —

При посещении бани, наибольший дискомфорт доставляет неравномерное распределение тепла в горизонтальной проекции:

• Обжигающий жар около потолка;
• Тёплый воздух в середине;
• И холод, тянущий по ногам.

Специфика расположения печки в бане, не даёт возможности повлиять на ситуацию. Единственный способ кардинально изменить такой дисбаланс, это модернизировать пол в бане, разместив в нём независимый источник тепла.

Выбор системы нагрева

Из двух существующих систем, водяной и электрической, тёплый пол для бани выгоднее всего делать именно по второму варианту. Причины такого выбора можно описать по пунктам:

1. Водяная система нагрева пола, обладает чрезвычайно большой тепловой инертностью.
2. Стоимость оборудования и сложность работ для формирования водяного нагрева полов, гораздо выше, чем для электрических систем.
3. Эпизодическое включение, нивелирует экономический эффект на эксплуатации водяного тёплого пола.

Электрический тёплый пол в бане можно организовать на основе следующих технологий:

• Инфракрасная плёнка;
• Аморфная лента;
• Нагревательный кабель.

Важно: У каждого нагревательного элемента есть свои уникальные преимущества, и такие же фундаментальные изъяны.

Поэтому каждый из них заслуживает отдельного описания, чтобы читатель не подумал о тенденциозной направленности излагаемых фактов.

Но прежде всего, надо обосновать выбор напольного покрытия.

Требования к напольному покрытию для тёплых полов в бане

Нет смысла укладывать нагревательные элементы, если сверху над ними будут находиться толстые половые доски.

К тому же, на дерево будут одновременно действовать деструктивные факторы разной этиологии:

• Снизу оно будет нагреваться, что вызовет рассыхание;
• Сверху оно будет увлажняться, что приведёт к короблению.

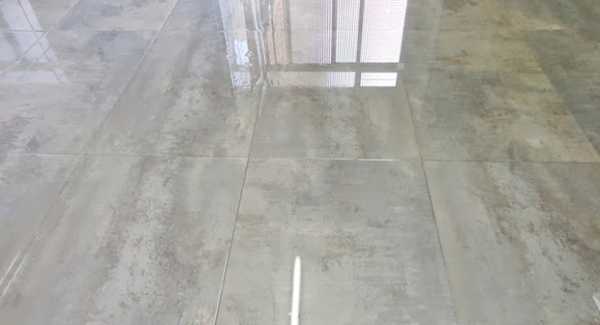

Значит, от привычных деревянных полов придётся отказаться, в пользу покрытия на минеральной основе. Это может быть как керамическая плитка, так и керамогранит. Но у керамогранита есть преимущество – его коэффициент водопоглощения, на порядок меньше, чем у кафеля.

При выборе, обращать внимание следует не на износостойкость,  а на противоскользящие свойства. Они определяются стандартом DIN 51097-С. Материал из этой группы, используется на полах с уклоном во влажных помещениях, предназначенных для ходьбы по нему босиком.

Совет: в продаже можно найти керамогранитную плиту, толщиной от 3 мм и размерами до 1×3 м. Если электрический тёплый пол для бани покрыть материалом такого размера, то уменьшится не только объём работы, но и количество швов. Следовательно, повыситься герметичность покрытия. А небольшая толщина (3–5 мм), будет способствовать более быстрому нагреву.

Виды электрических нагревательных элементов для полов в бане

Сравнительная характеристика будет приведена только по отношению к применению тех или иных нагревательных элементов в бане. Чтобы избегнуть предвзятости, эксплуатационные характеристики приведены не на основании личного опыта, а взяты от производителя.

Важно: Безопасность электрических тёплых полов в бане, ставится выше экономической целесообразности.

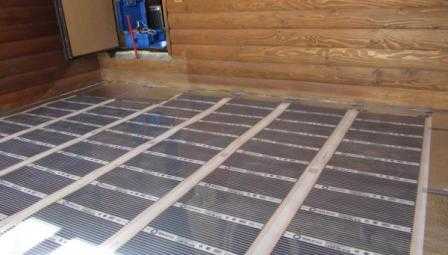

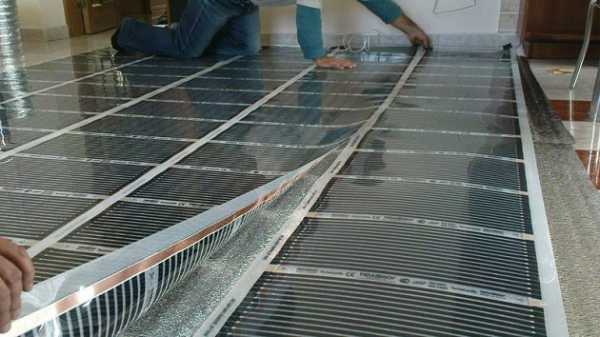

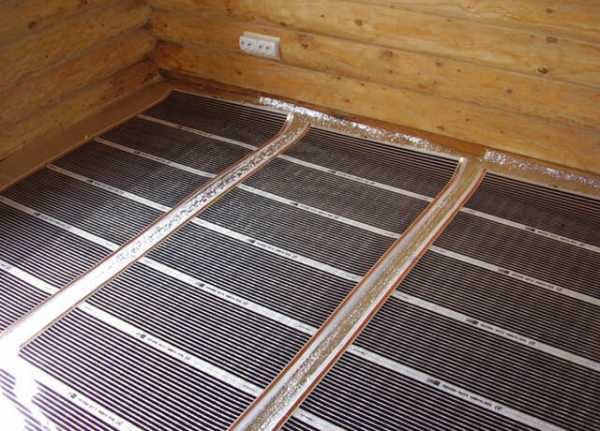

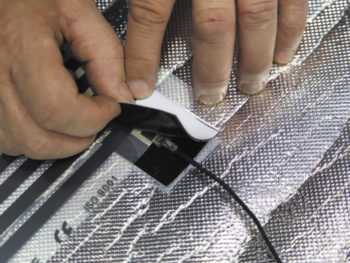

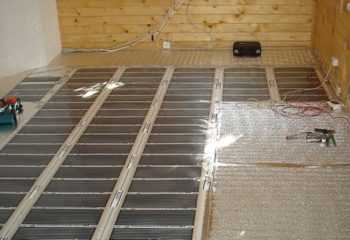

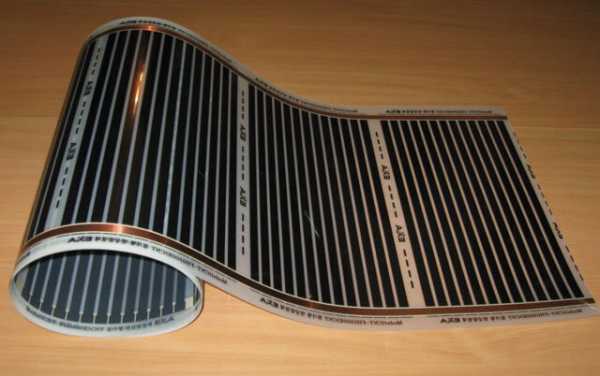

Инфракрасная плёнка

Особенностью нагревательной плёнки является способ передачи тепла. В отличие от других технологий, около 95% передачи тепла у плёнки осуществляется методом излучения. Для проверки, попробуйте подержать ладонь над включённой плёнкой, а затем приложить руку к самому материалу.

При прямом контакте, нагрев практически не ощутим. А учитывая, что плёнка будет находиться в стяжке, эффективность её работы будет чрезвычайно низкой.

Ещё один минус — слабая устойчивость лавсанового основания, к щелочному воздействию цемента.

Этих двух качеств, достаточно чтобы исключить инфракрасную нагревательную плёнку из претендентов для использования в баньке. Но при определённых условиях, на её основе можно сделать подогрев пола в ванной комнате.

Как сделать тёплый пол в ванной на основе нагревательной плёнки

Инфракрасная плёнка может использоваться в ванной комнате, но при условии покрытия ламинатом.

Есть два типа ламината, которые рекомендуются для помещений с повышенной влажностью: влагостойкий и водостойкий.

Влагостойкий ламинат, рассчитан на кратковременный контакт с водой. А ламели водостойкого типа, изготовлены на основе пластика. Им контакт с водой не страшен. Но чтобы сделать тёплые полы в ванной комнате на основе инфракрасной плёнки, потребуется выполнить следующие условия:

• Обязательная гидроизоляция из толстого полиэтилена с проклейкой стыков;
• Герметизация замковых соединений ламината силиконовой композицией;
• Герметизация стыка между ламелями и стеной;
• Обязательное заземление!

При условии, что на таком полу не будет луж, электрический тёплый пол в ванной будет безопасен и прослужит не менее 10 лет.

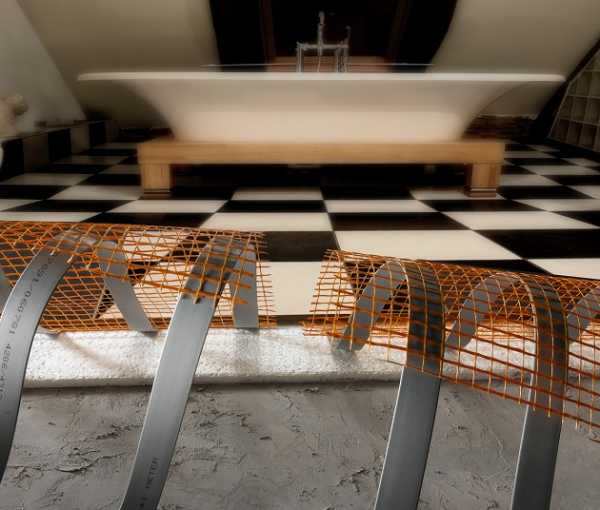

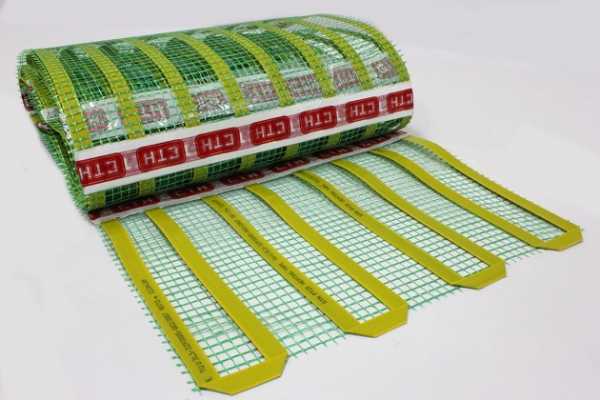

Аморфная лента

Это относительно новый продукт в этом сегменте рынка, который следует отнести к метаматериалам. Уникальные свойства композитного сплава, достигаются экстремально быстрым охлаждением (около 1 млн. градусов в секунду). В результате, формируется материал с уникальными свойствами:

• Толщина аморфной ленты 250 микрон, а в готовом изделии, на матах, менее 2 мм;
• Отсутствует аккумуляция тепла, а за счёт быстрого нагрева экономия электроэнергии достигает 50%;
• КПД преобразования электричества в тепловую энергию ≈ 99%;
• Высокая коррозионная устойчивость;
• Электромагнитное излучение не превышает фоновых значений.

Выпускается аморфная лента в рулонах и в матах. Производитель рекомендует использовать только маты с аморфной нагревательной лентой, чтобы устроить электрический тёплый пол в ванной или в бане. При этом стяжку можно не заливать!

Единственный недостаток, относительно высокая стоимость. Минимальная цена 1 м² аморфной ленты на матах, мощность 150 Вт, начинается от 1500 р.

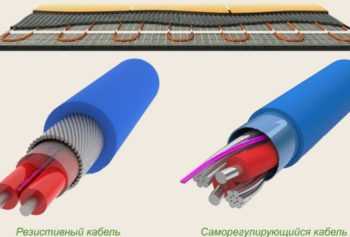

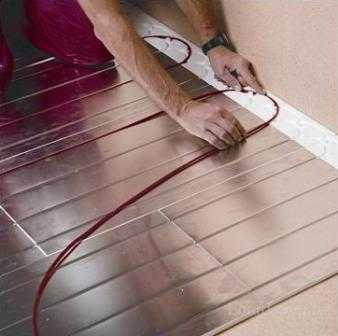

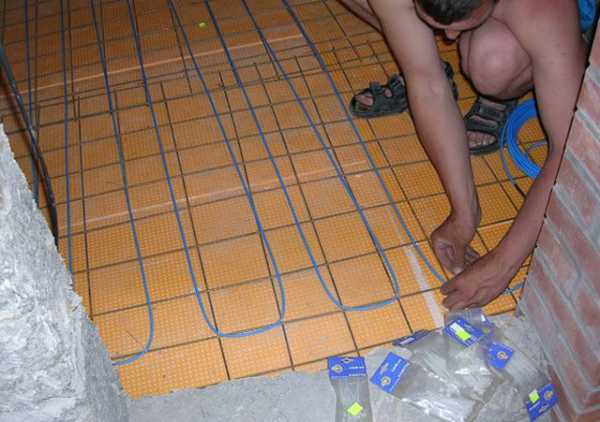

Нагревательный кабель

Материал проверенный временем, и большинство электрических тёплых полов сделанных в России, изготовлены на основе нагревающего кабеля. Выпускается в бухтах (погонаж), и в матах. Может быть одно- или двухжильным.

К отрицательным характеристикам нагревательного кабеля, следует отнести:

• Более высокое электромагнитное излучение, по сравнению с другими типами нагревательных элементов;
• Точечная область нагрева (при рассмотрении в срезе) и мощная изоляция провода, повышают инерционность системы, увеличивают расход электроэнергии, и способствуют появлению «эффекта зебры».
• Обязательная заливка стяжки, для предупреждения неравномерного нагрева.

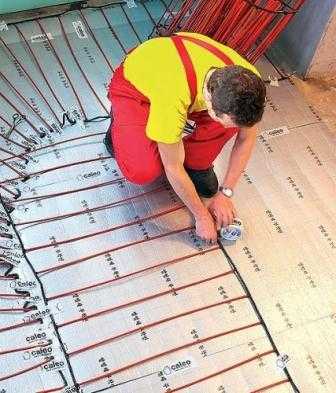

Монтаж кабеля на матах, предпочтительнее, ибо позволяет строго выдержать рекомендуемый шаг укладки и фиксация к основанию получается надёжнее.

Сравнение

Для сравнения остались только нагревательный кабель и аморфная лента.

Нагляднее это будет выглядеть в таблице, при условии что сравнение осуществляется не в абсолютных критериях, а в относительных. То есть, относительно друг друга.

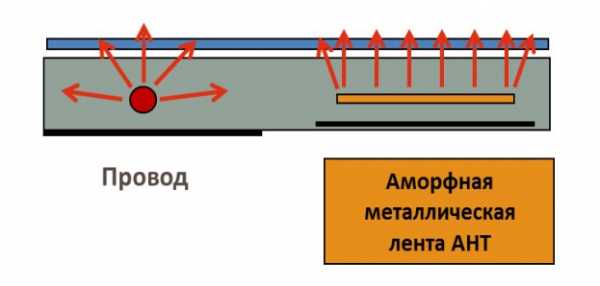

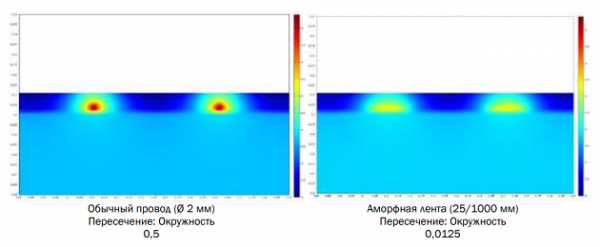

Относительно неравномерности прогрева, следует пояснить отдельно. На снимке среза электрического тёплого пола в поперечной проекции, отчётливо видно, что у аморфной ленты нагрев происходит при более низкой температуре рабочего элемента, но при этом площадь гораздо больше, чем у кабеля.

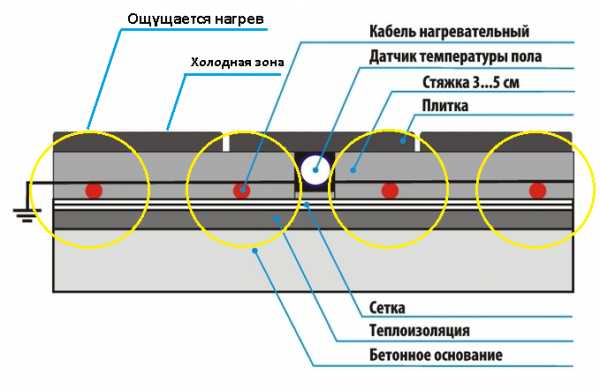

На этом рисунке схематично показан принцип формирования эффекта «Зебры». Дело в том, что минимальное расстояние между витками кабеля — 8 см. А до поверхности пола минимум 4.5 см (3 см минимальная толщина стяжки + 1 см толщина плитки + 0.5 см толщина клеевой композиции).

Датчик температуры, расположен между витками кабеля, на равном удалении, то есть приблизительно в 4 см.

При поверхностном рассмотрении, скорость нагрева должна быть одинаковой. Но согласно модели Дебая (1912 г), во время теплопереноса, энергия фононов ослабляется, при переходе из одной среды в другую. А в данном случае, происходит переход тепловых фононов из стяжки в клей, затем в напольное покрытие.

Если увеличивать толщину стяжки чтобы нагрев был равномерным, то это повысить энергопотребление и инерционность конструкции.

Более тонкая стяжка, не сможет выполнять защитных функций и при этом вероятность её растрескивания гораздо выше.

Из всех приведённых факторов следует, что использование аморфной нагревательной ленты при организации электрического тёплого пола в бане, это единственный вариант вложения средств для достижения оптимального соотношения между ценой, эффективностью и надёжностью.

Как сделать электрический тёплый пол в бане

Первый этап работ — формирование основания с правильным уклоном для стекания воды. Все последующие этапы, будут проходить именно на этом наклонном основании, а именно укладка:

• Теплоизолятора;
• Нагревательных элементов;
• Напольного покрытия.

Минимально необходимый уклон — 2 см/м или 1˚. При этом, уклон следует делать не к центру баньки, а к одной из стен. В этом случае, удастся избежать работы с чашеобразной поверхностью, на которой гораздо труднее фиксировать все последующие элементы конструкции тёплого электрического пола.

Вдоль стены, где будет собираться вода, формируется желобок, который в свою очередь тоже имеет наклон. Но проекция наклона внутри желоба, ориентирована в перпендикулярном направлении, относительно общего уклона. Сам желоб, будет закрываться решёткой.

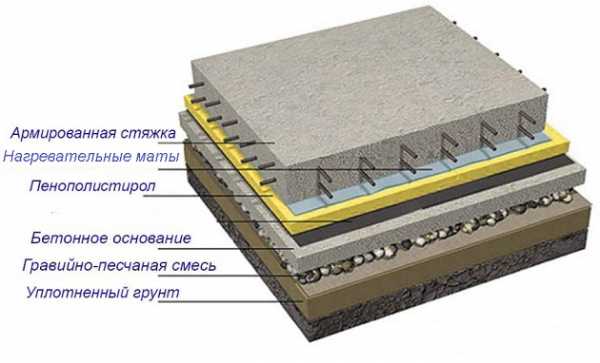

Общая толщина конструкции тёплого электрического пола в бане, от грунта до поверхности пола, составит 23 см, в том числе:

• Слой глины — 5 см;
• Подушка песчано-гравийной смеси — 5 см;
• Стяжка основания — 5 см;
• Теплоизолятор — 6 см;
• Нагревательные маты — 0.2 см;
• Клей + плитка ≈ 1.8 см.

Но внутри бани, надо выбрать грунт на 23 см, ниже расчётного уровня пола, плюс 2 см, на каждый погонный метр помещения по линии уклона.

Рассмотрим пример бани 3×4 м. Уклон будет по короткой стороне, следовательно, выбрать надо 23 см + (3 м×2 см) = 29 см.

Выход канализационной трубы поднимают до расчётного уровня пола и заглушают.

Основание трамбуют, затем засыпают 5 см глины и тоже тщательно утрамбовывают.

Совет: уклон легче всего сформировать в самом начале, с помощью подсыпки глины до нужного уровня. После утрамбовки, она будет надёжно держать форму.

Сверху на глину насыпают слой песчано-гравийной смеси, и также тщательно утрамбовывают. Чтобы было удобнее отслеживать необходимый уклон, на противоположных стенах рекомендуется нарисовать линейную шкалу, с обозначением проекции каждого уровня.

Подготовка к заливке и установка маяков

Перед заливкой стяжки, следует установить маяки. Расстояние между ними 1–1.5 м, варьируется в зависимости от опытности бетонщика и длины правила. При ширине заливаемой поверхности 3 м, можно поставить 1 маяк по центру, и по два с каждой стороны от него, на расстоянии 1 м.

Важно: именно маяками, должен быть окончательно выдержан требуемый угол наклона поверхности.

По периметру стен, необходимо приклеить демпферную ленту толщиной 10 мм, и высотой 200 мм.

Стяжка

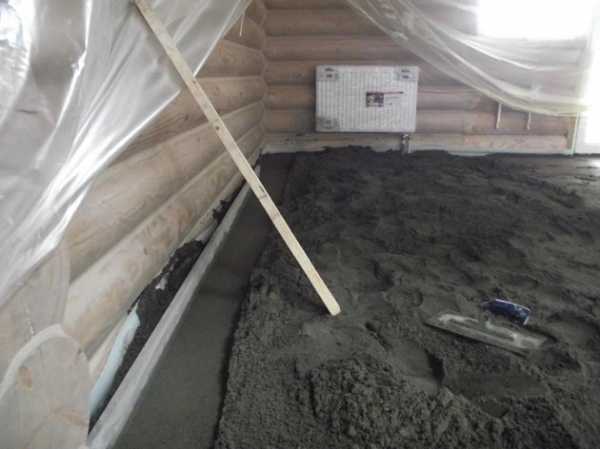

Наклонную поверхность заливают полусухой стяжкой. Объём бетона рассчитывается исходя из размеров помещения и толщины стяжки. Например, для бани 3×4 м, при толщине стяжки 5 см, потребуется 3×4×0.05 = 0.6 м³ бетона.

Водоцементное соотношение 0.45.

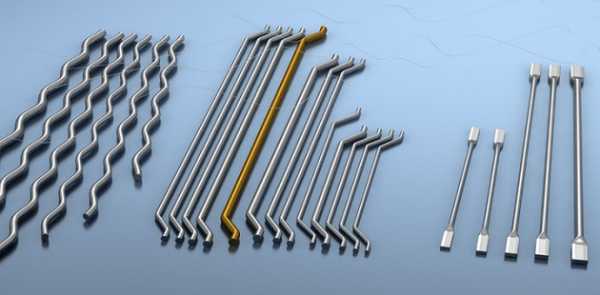

Важно: для армирования используют стальную фибру!

Дисперсное армирование на порядок повышает прочность готового покрытия, ибо сцепление осуществляется по всему объёму смеси, а не локально, как в случае использования обычной арматуры.

Объём фибры зависит от марки стальных волокон, и обозначается на упаковке производителя.

Консистенция готового раствора полусухой стяжки, напоминает увлажнённый песок, при сжимании в ладони, вода не вытекает.

Такая смесь гораздо лучше держит форму, и быстрее набирает прочность. Но после заливки, дальнейшие работы требуют технологического перерыва, необходимого для полного цикла, для созревания «цементного камня».

При толщине стяжки 5 см, полный цикл составит около 4 недель.

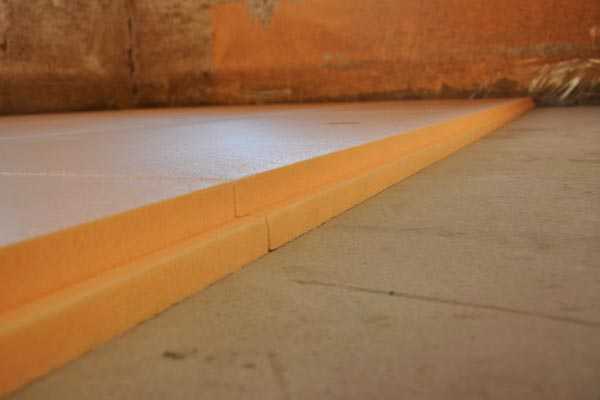

Укладка теплоизолятора

Для теплоизолятора необходимо твёрдый пенополимер с прочностью на сжатие от 2 кг/см². По характеристикам лучше всего подходит экструдированный пенополистирол толщиной 3 см. Но укладывать его надо в два слоя с разбежкой. Стыки проклеивают скотчем.

Обустройство желоба для стока воды

Самый лёгкий способ обустроить желоб, это уложить вдоль стены канализационную трубу ПВХ диаметром 100 мм, разрезанную вдоль.

Для герметизации соединения между стеной-трубой-теплоизолятором, рекомендуется применять водостойкий силиконовый герметик.

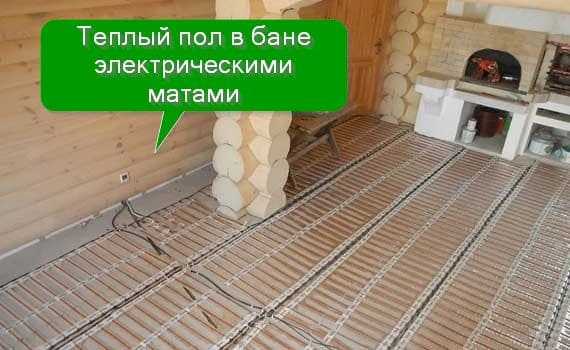

Планирование и укладка нагревательных матов

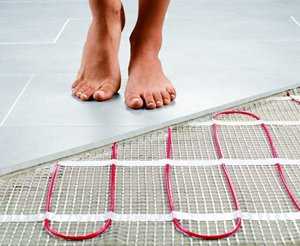

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

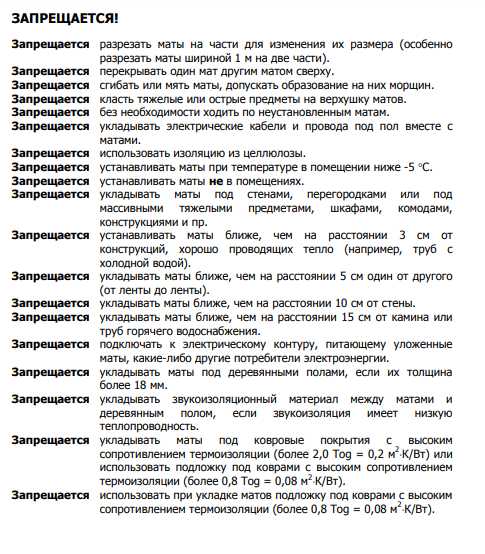

Для соблюдения всех требований, следует придерживаться следующих ограничений

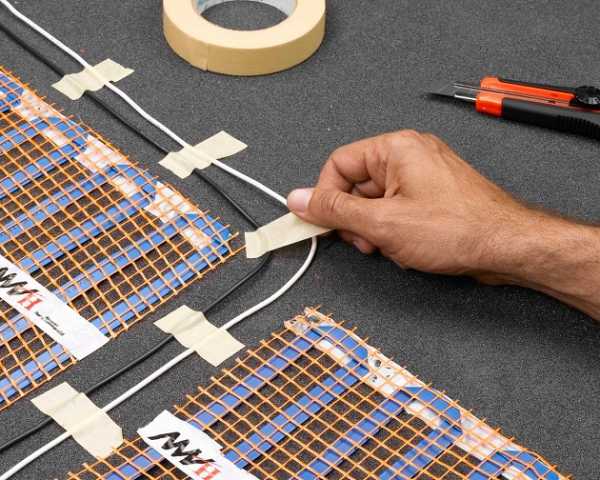

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

Важно: Размещение термодатчика, подключение питания и заземления, следует выполнять строго по инструкции от производителя!

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

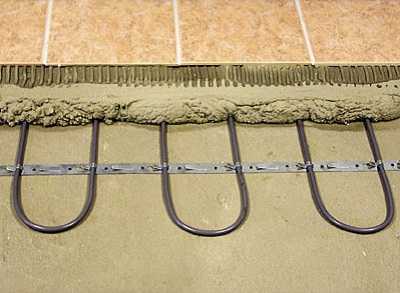

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии. Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Видео по теме

profazu.ru

Теплый пол в бане — варианты устройства своими руками

Вступление

На первый взгляд, теплый пол в бане сулит множество преимуществ. Тут и повышение срока службы деревянных конструкций (особенно перекрытий), улучшение микроклимата помещения бани, ускорение прогрева объема помещения и множество других «плюшек». Но это только на первый взгляд.

В большой бане с двумя и более помещениями, кроме парилки, важно продумать дополнительное отопление, например теплые полы. Как альтернативный вариант, можно расположить банную печь, чтобы она прогревала все помещения в бане. Кроме отопления, в бане нужно проектировать систему вентиляции. Без вентиляции баня станет опасной, да и прослужит недолго.

Всё эти о другие нюансы, например фундамент бани и фундаменты печи, требуют предварительного проектирования. Проект бани, как и проект самого дома это не только готовые чертежи, но и рассчитанная и прописанная технология строительства по существующим нормам и правилам. Поэтом проект бани, как и проект дома нужен и заказать его нужно заранее. Жители Севастополя и Крыма это могут сделать rock-n-dom.ru.

Кому на Руси полы хороши

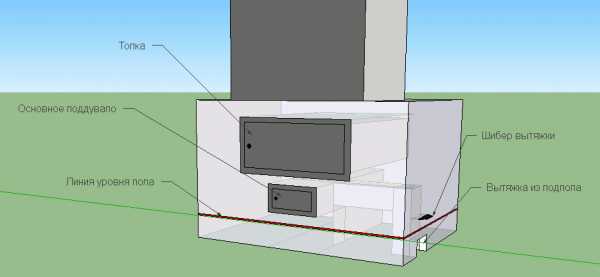

Теплые банные полы придуманы очень давно, еще древними греками, а усовершенствованы античными римлянами. Впрочем, сохранив, греческое название этого изобретения — гипокауст.

С точки зрения конвекции и КПД всей отопительной установки, гипокауст можно назвать оптимальной конструкцией. Впрочем, эта конструкция имеет и недостатки, причем существенные.

Недостатки

1. В первую очередь дороговизна и низкая ремонтопригодность. Да и первичный монтаж весьма хлопотный процесс.
2. Второй недостаток — излишняя склонность к пересушиванию воздуха. В бане, с ее повышенной влажностью можно было бы не бояться такого явления. Но если речь идет о комнате отдыха и предбаннике, то обеспечение оптимальной для человека влажности воздуха становится реальной проблемой.
3. Третий недостаток — невозможность температурного зонирования по вертикали. Если в обычной бане при необходимости остыть, достаточно переместиться пониже (это правило верно, не только для парной), то в помещении с гипокаустом на такое рассчитывать не приходится — у пола жарче, чем на средних высотах.
4. Ну и четвертый серьезный минус — нелюбовь дерева к разбежкам во влажности и нагреве. Вроде бы прогреем и высушиваем, но на деле выходит, что дерево, припекаемое с одной стороны и увлажняемое с другой, гниет меньше, однако рассыхается и коробится.

Из всего сказанного делаем вывод: теплые полы в бане хороши не с деревом, а в сочетании с другими, менее классическими материалами отделки пола, например, плитка.

С другой стороны, очень уж соблазнительно ощущать под ногами теплый пол. Но есть ли смысл во всех этих хлопотах? Ведь в небольшой бане достаточно плеснуть на деревянную обрешетку, покрывающую бетонный пол или плитку — комфорт, причём вполне приличный, обеспечен.

Достоинства теплых полов в бане

Имеет теплый пол в бане и достоинства, помимо, упомянутых. Они проявляют себя только в том случае, когда речь идет о больших площадях  и когда в бане смонтировано отопление, позволяющее ей не вымораживаться зимой во время длительных перерывах в эксплуатации.

Проще можно сказать так: для банных комплексов или больших по площади помещений можно подумать, как сделать теплый пол в бане. Для небольших же банек это просто ненужная трата средств и сил. Хотя окончательное решение, конечно же, за застройщиком.

Разновидности и особенности

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

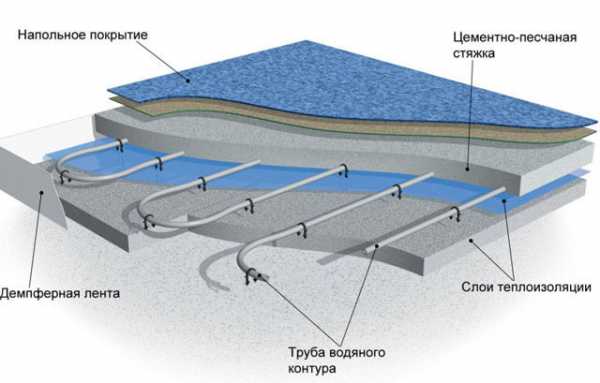

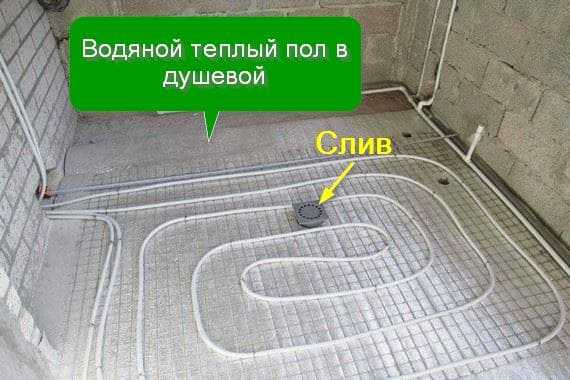

Водяные полы

Хочется ощущать тепло под ногами в бане везде, в том числе в моечной и парилке — решением будет водяной теплый пол в бане. Он довольно затратен при монтаже и практически не ремонтируется — любой ремонт, по сути, сводится к замене всей конструкции. Зато у него самые низкие эксплуатационные расходы. И еще он не боится влажности, поэтому хорош в моечной и парилке. Так что это самый универсальный вариант.

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

• Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
• Во-вторых, печи  топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

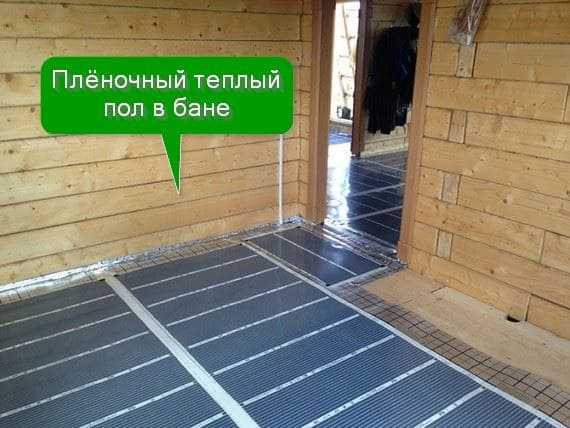

Электрический пол

Более легкой по весу и простой по монтажу стоит признать электрическую систему теплого пола. Теплый пол в бане своими руками проще всего выполнить именно такой. Электрические полы бывают двух основных видов. Первый, в виде матов. Второй, в виде нагревательного провода, укладываемого, как и водяные трубы, зигзагами.

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок. Даже с соблюдением всех предосторожностей.

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

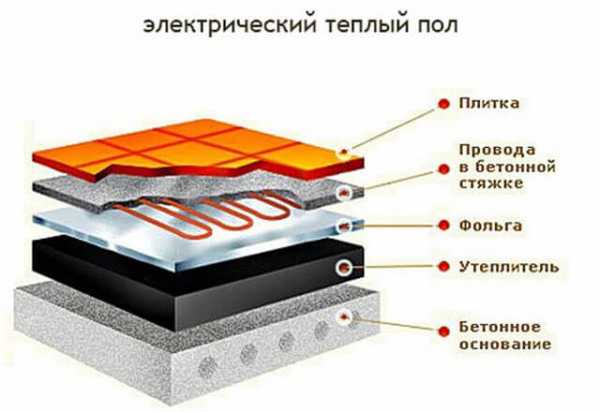

Основание под теплый пол

Лучший вариант основания под теплый пол в бане — бетонный пол. Сгодится и деревянное перекрытие. Главное не забыть его утеплить — обогревать подпол смысла нет.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол можно делать, только там, где есть водоотведение по уклону в трап. В комнате отдыха и предбаннике, понятное дело, такого ограничения нет.

Уклон в помещении бани делается стяжкой. При толщине стяжки больше 3 см используется армирующая сетка.

Если вы собрались укладывать поверх нагревателей плитку, то бетонный пол точно лучшее основание — хотя бы по причине жесткости конструкции.

При заливке слоя стяжки, в котором находятся нагреватели, обязательно по периметру помещения укладывают демпферную ленту — она играет роль компенсатора при линейном расширении от смены температур.

Утеплитель пола может быть самым разнообразным. Пробка, керамзит, пеностекло. Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент бетоном (стяжкой), особенно это важно для инфракрасных нагревательных элементов, то стоит применить специальные плиты из вспененного полистирола — на них есть каналы для крепления элементов нагревательной системы.

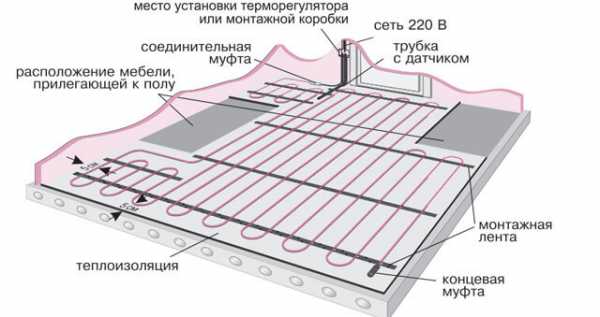

Расстояние между витками элементов пола надо выдерживать согласно рекомендации производителя, но не более 40 см. Большее расстояние даст неравномерный прогрев.

Следует учитывать расположение мебели в комнате. Под ней не должно быть нагревательных элементов. Это лишний расход тепла и ненужная порча мебели.

Под теплые полы хорошо проложить что-нибудь фольгированное. И сырость с подвала не пойдет, и как отражатель тепла сгодится.

Подробнее о водяных системах

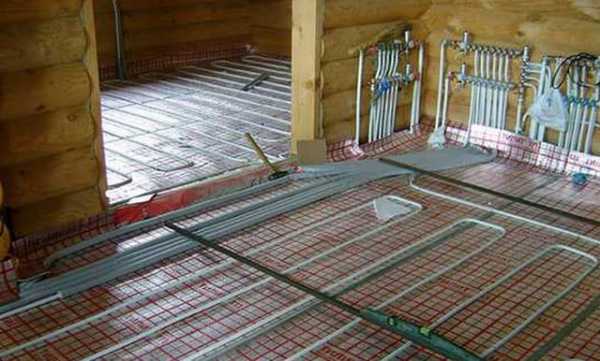

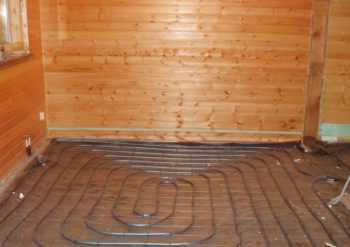

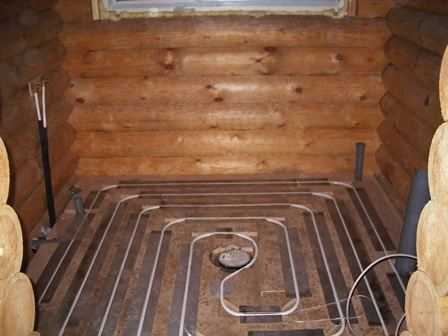

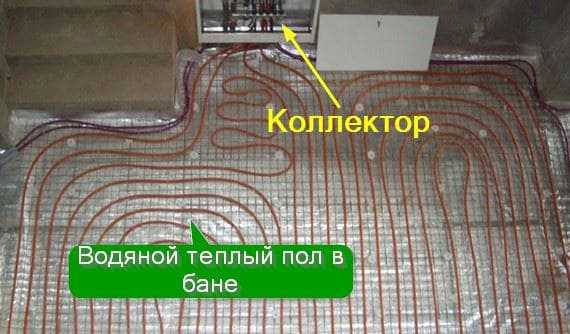

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Не забываем, что система водяных теплых полов нуждается в циркуляционном насосе — самотеком она работать не будет. Перед тем как заливать систему раствором (закрывать покрытием) обязательно систему опрессовываем (проверяем под давлением)— потом вскрывать и устранять течь будет хлопотно. Спаек и фитингов по трассе укладки не допускается, они возможны только в коллекторных шкафах.

Электричество как оно есть

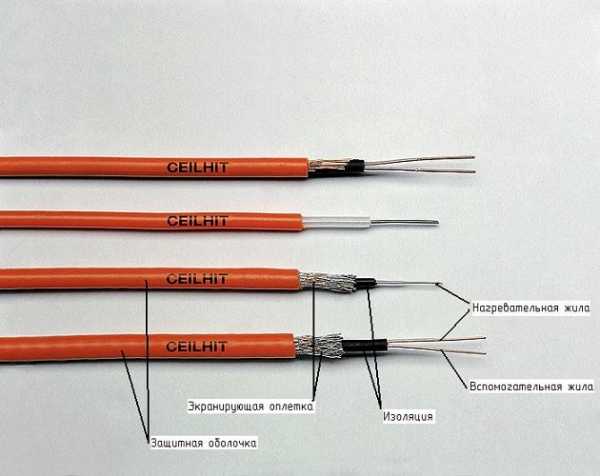

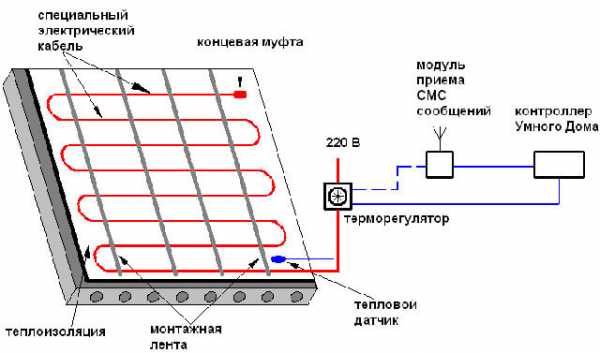

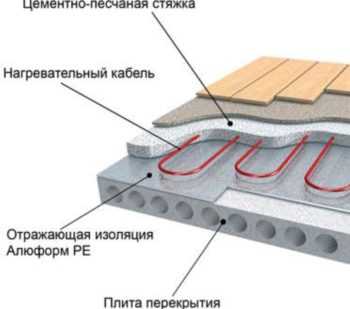

Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного. Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.

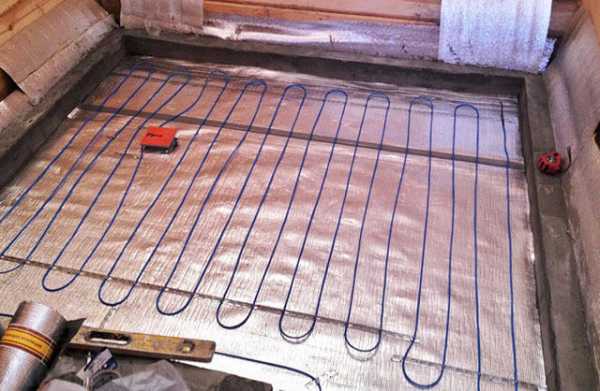

Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.

Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.

У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.

Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.

Вывод

Теплый пол в бане идея хорошая, но хлопотная. К этому нужно быть готовым. В простых банях с щелевым удалением воды, теплые полы делают только в комнатах отдыха и раздевалке. В фундаментальных банях с каменными полами и отводами воды через стоки, можно использовать любой вид теплого пола. Однако, для бань не эксплуатируемым в зимний период лучшим вариантом будет электрический теплый пол.

©obotoplenii.ru

Еще статьи

obotoplenii.ru

электрический и водяной под плитку, как правильно сделать в деревянной бане, обогрев на фото и видео

Содержание:

Теплый пол в бане – это полезнейшая составляющая всего комплекса, которая формирует комфортные для каждого посетителя микроклиматические условия, что позволяет без затруднений принимать общегигиенические и целебные процедуры. В статье речь пойдет о том, каким бывает теплый пол в банях, каковы его особенности и способы укладки.

Разновидности и способы укладки системы теплого пола

По стандартной классификации системы теплого пола делятся на следующие виды:

• Замкнутый отопительный контур из трубопроводов с циркулирующим теплоносителем. Чаще всего в качестве теплоносителя используется вода, но периодически она заменяется антифризом, его водным раствором, этиленгликолем и т.д. Необходима такая замена воды для того, чтобы система сохраняла свои лучшие характеристики в теплое время года, когда она не используется.
• Электрический подогрев – это система, в основе которой заложен нагревательный элемент из энергокабеля или инфракрасной пленки.

Каждый из указанных видов имеет свои отличительные особенности, преимущества и недостатки. Водяная система должна быть подключена к нагревательному котлу, а в качестве обязательных комплектующих системы закупают трубы из пластика или меди, циркуляционный насос, обеспечивающий принудительное перемещение теплоносителя по отопительному контуру, и арматурная масса.

Стоимость системы высока, но в процессе эксплуатации затраты владельца будут значительно ниже, чем у электрического подогрева. Кабельный и инфракрасный подогрев стоит дешевле, но для его работы необходима электрическая энергия, которая дорожает с каждым днем.

Чтобы устроить водяной теплый пол в бане, необходимо иметь определенные строительные навыки, опыт в расчете материалов и проектировании такой системы. При эксплуатации водяного подогрева у владельца возникают дополнительные трудности в виде сложности проведения ремонтных работ. Обычно все сводится к демонтажу имеющихся напольных покрытий и замене поврежденного участка, либо всей системы в целом.

Тот, кто решил установить электрический теплый пол в бане, облегчит себе задачу по укладке нагревательной системы, но процедура ремонтных работ при этом останется настолько же сложной. Инфракрасная пленка – проста и в укладке и в ремонте. Если быть точнее, то, когда выходит из строя определенный элемент, остальная система продолжает функционировать без перебоев. В случае пленочного подогрева «пирог» перекрытия будет самым тонким.

Обустройство теплого пола в бане

В процессе того как правильно сделать теплый пол в бане, необходимо учитывать общие и различные моменты в монтаже каждого из видов. Практически каждая разновидность монтируется поверх слоя теплоизоляционного материала, после чего полы выравниваются посредством цементно-песчаной или сухой стяжки, на которую наносится облицовочный слой финишного напольного покрытия.

Профессионалы рекомендуют укладывать еще и слой гидроизоляционного материала, поскольку он защитит перекрытия от конденсации в них влаги, когда работает система подогрева. В качестве гидроизоляционного материала можно использовать толстый полиэтилен, а для утепления подойдут: минеральная вата, пенополистирол, керамзитовая засыпка и т.д. Особо ценятся сверхсовременные материалы на подобии пенофола с отражающим слоем из фольги и на самоклеящемся основании.

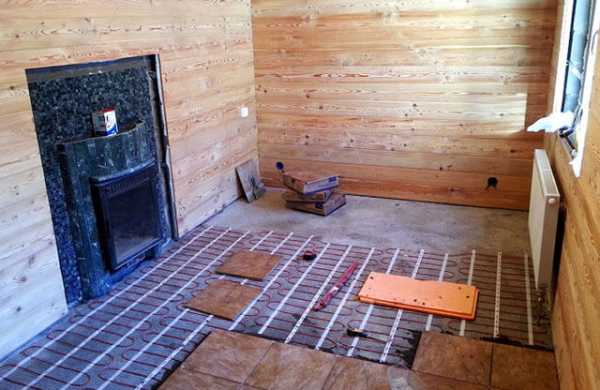

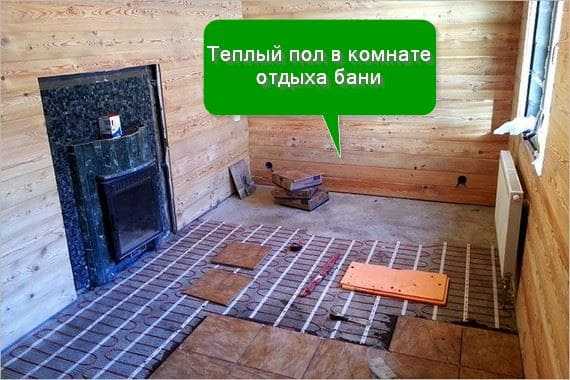

Электрическая система с энергокабелем

Внешне при визуальном осмотре и на фото энергокабель практически неразличим с телекоммуникационной проводкой. Естественно, отличается он по функциональному назначению. Основной задачей такого нагревательного элемента является преобразование электрической энергии в тепловую с последующим ее равномерным распределением в пределах обогреваемого помещения. Важнейший параметр системы – удельное выделение тепловой энергии, которое измеряется в ватах на метр.

Различные версии электрических полов могут создавать от 150 до 400 ватт энергии на квадратный метр обогреваемого пола. В случае с банными помещениями не рекомендуется использовать полы мощнее, чем 250 ватт. Важно правильно воспринимать информацию о системе, представленную производителем, поскольку некоторые сообщают мощность 1 метра кабеля, а не средняя мощность всего уложенного нагревательного элемента в отношении к единице площади.

Если производить обогрев в бане посредством грамотно оборудованной электрической системы, то ее мощность и скорость образования тепловой энергии можно изменять при помощи термостата. Ручной или автоматический контроль за системой может осуществлять посредством температурных датчиков.

Стоит обратить внимание на то, что энергокабели бывают двух типов: одно- и двужильные. Одножильный кабель имеет показатель электромагнитного излучения, пятикратно превышающий значение для двужильного типа. Но не стоит переживать по этому поводу, поскольку максимальные значения для обоих типов не превышают предельно-допустимых нормативов.

В свою очередь, если говорить о том, как правильно сделать теплый пол в бане, то использование двужильного кабеля является приоритетным, т.к. в укладку он значительно проще. Причина этого в том, что к термостату необходимо подключать лишь один конец кабеля.

При укладке электрического теплого пола поверх деревянных перекрытий необходимо позаботиться о повышении пожарной безопасности. Для этого древесные материалы обрабатываются при помощи антипиренов. Такие меры необходимы даже с учетом того, что между кабелем и древесиной прямой контакт отсутствует. Важно проверить изоляционный слой самой системы подогрева, а также произвести изоляцию любых стыков и соединений. До начала работ необходимо удостовериться, что сопротивление токопроводящих жил находится на нужном уровне.

Любой профессионал подтвердит, что электрический теплый пол в деревянной бане необходимо укладывать с использованием монтажной сетки и специальных направляющих с креплениями. Направляющие используются в качестве фиксационных планок, которые позволят размещать линии кабеля на равном расстоянии друг от друга с учетом рекомендаций от производителя и данных, представленных различными нормативными документами.

Речь идет о следующих правилах:

• от стены до первых линий кабеля должен быть соблюден 5-сантиметровый отступ;
• расстояние между витками кабеля задается в техническом паспорте изделия, и сокращать данное значение категорически запрещается;
• до любых нагревательных приборов должен быть соблюден отступ в 10 сантиметров.

Укладываемый кабель должен распределяться равномерно по всей площади помещения без значительных изгибов и натяжений, поскольку на таких участках повышается риск перегрева и короткого замыкания в процессе эксплуатации.

Ни в коем случае в процессе монтажа нельзя отходить от установленных правил. Необходимо следовать всем рекомендациям производителя, специалистов и нормативных документов. После того как укладка электрического подогрева была произведена, а система протестирована, можно приступать к укладке армирующей сетки и заливке стяжки.

В случае с использованием цементно-песчаного раствора систему можно будет эксплуатировать только после полного высыхания стяжки, которое наступает не менее чем через 1 месяц. По завершению сушки можно произвести дополнительное тестирование системы и только после подтверждения успешного результата начинать укладку финишного облицовочного покрытия.

Укладка инфракрасной пленки

Если речь идет о том, как уложить теплый пол в деревянной бане или другой постройке, то самым дешевым и простым вариантом будет использование инфракрасной пленочной системе. Рулонная термическая пленка легко расстилается, а нагревательные элементы на ней фиксируются при помощи клейкой ленты или прочих дешевых материалов, по стандарту используемых в монтаже подобных конструкций. Поверх нее не нужно заливать стяжку, долго ждать и бояться, что плохо высохший раствор станет причиной для неполадок.

Сверху на инфракрасные маты, соединения которых герметичны, заливается клеевая смесь, если укладывается пленочный электрический теплый пол в бане под плитку керамическую или керамогранит. В отдельных случаях облицовку укладывают непосредственно поверх матов, но специалисты рекомендуют использовать изоляционно-выравнивающий слой материала.

Инфракрасный теплый пол в бане под плитку или другие материалы отличается герметичностью и абсолютной электробезопасностью. Учитывая их малую мощность в сравнении с системами, в которых нагревательный элемент представлен энергокабелем, их можно использовать и для деревянных перекрытий без каких-либо опасений за уровень пожарной безопасности.

Предельный температурный режим работы такой системы не превышает 45 градусов по Цельсию. Такая температура позволяют посетителям бани чувствовать себя комфортно, а также защищает материалы перекрытия от деформации. Полы с такой системой подогрева не увеличиваются в высоте более чем на 2 сантиметра.

Если под финишное покрытие заливается тонкий слой стяжки, то все работы в совокупности займут не более 5 дней.

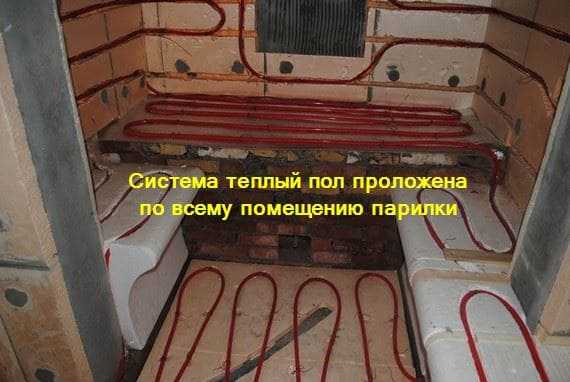

Обустройство водяной системы подогрева полов

Если речь идет о том, как сделать теплый водяной пол в бане, то основополагающими критериями для способа монтажа являются технические характеристики основания, на которое осуществляется укладка, а также пожелания владельца.

Существует два основных способа укладки:

• бетонный тип, подразумевающий заливку стяжки поверх уложенного отопительного контура. Фактически технология укладки схожа с той, что используется при обустройстве электрической системы подогрева. Отличие заключается в больше толщине стяжки из-за значительного диаметра используемых труб;
• настильный тип предполагает укладку отопительного контура поверх пенополистирольных плит или деревянного настила. Используется в тех случаях, когда фундамент или деревянное основание не обладают достаточной прочностью, чтобы выдержать массивную цементно-песчаную стяжку.

Самым распространенным является вариант с заливанием стяжки, но у него имеется один значительный недостаток, заключающийся в чрезмерно долгом застывании раствора. Что касается водяного подогрева, то его отличительной особенностью является абсолютная устойчивость к перегреву.

Это позволяет производить укладку линий отопительного контура практически с любым интервалом между линиями. Однако стоит понимать, что при слишком малых промежутках между линиями будет увеличиваться общая длина контура, что приведет к снижению его эффективности. Оптимальным значением считается шаг в 40 сантиметров.

Как и в случае с энергокабелем нельзя допускать резких перегибов и заломов контура. Закрепляется контур при помощи хомутов и дюбелей. Также можно использовать армированную сетку, к которой трубы легко приматываются проволокой. Под отопительный контур необходимо укладывать более массивную армированную сетку, чем в случае с энергокабелем.

На современном строительном рынке можно встретить пенополистирольные плиты с уже заготовленными фиксаторами, по которым лишь останется проложить элементы системы подогрева. В таком случае способ крепления одновременно сочетается с теплоизоляцией полов.

Отопительный контур водяной системы и все остальные ответвления подключаются к единому коллекторному шкафу. Также в шкаф монтируются различные элементы отопительной системы: затворные вентили, механические и автоматические регуляторы.

Важнейшим этапом работ по укладке водяного подогрева полов является ее опрессовка. Затем можно заливать стяжку или настилать выбранные для этого материалы. Естественно, устранить неполадки в работе системы легче, если используются настильное финишное покрытие. В бетоне протечку не получится оперативно устранить, да и обнаружить будет достаточно сложно.

Выводы

Из всего вышесказанного, можно сделать ряд заключений. Стоит отметить тот факт, что особых правил относительно использования той или иной отопительной системы в бане – нет.

Упор можно сделать на ряд особенностей процесса обустройства подогрева полов:

• лидируют в данном вопросе инфракрасные пленочные системы с простейшей схемой монтажа и эксплуатации;
• электрический пол отличается от инфракрасного сложностью монтажа и повышенной мощностью, в противовес которой становится высокая стоимость затрачиваемой электрической энергии;
• водяные полы предназначены для самых экономных владельцев, но они заранее должны понимать, что при монтаже значительно уменьшится высота помещения, а также придется решить проблему подключения системы к автономной нагревательной установке или централизованной системе. Эстетически данная система также является самой некрасивой, поскольку на фото и при визуальном осмотре видны хитросплетения трубопроводов и прочие элементы, необходимые для функционирования водяного подогрева полов.

Конечно же, можно осуществлять комбинирования разных типов подогрева полов, что позволит создать единую отопительную систему. Способ и схема укладки – это личный выбор владельца, который он может произвести, опираясь на представленную в статье информацию, либо обратившись к специалистам. Последние могут помочь в укладке, взяв на себя ответственность за все этапы – от закупки необходимых материалов до введения системы в эксплуатацию.

banyaspec.com

Делаем «правильный» теплый пол в бане самостоятельно

Теплый пол в бане – залог здоровья всей семьи Теплый пол в бане – залог здоровья всей семьи. Существует несколько вариантов его создания, все зависит от желания хозяина и его возможностей, а также – от особенностей строения. Во все времена обычаи русского народа оставались неизменными. А традиция попариться в баньке всегда была на первом месте. Любая баня подразумевает тепло и комфорт – от римских бань до финских саун. И обустройство любой из них основывается на идентичных принципах.

Для того чтобы в бане было комфортно, она должна быть максимально утеплена. Утепление крыши, стен и даже пола играет немаловажную роль в функциональности помещения в целом. Внутреннее обустройство бани сегодня кардинально отличается от традиционных «Русских банек» с протекающим полом. Для потолков, стен и уровней перекрытий тщательно подбираются качественные влагоустойчивые и нетоксичные строительные и отделочные материалы, хорошо сохраняющие тепло.

Для того чтобы в бане было комфортно, она должна быть максимально утеплена

В современных банях максимально грамотно продумана система отопления, включающая в себя систему теплого пола, являющегося большим плюсом ко всем ее преимуществам.

Варианты полов в бане

Издревле на Руси бани возводились очень быстро и не требовали особых затрат. Привозились бревна, выкладывались на грунт, и начиналось строительство сруба. Для устройства протекающего пола применялись те же бревна, расколотые пополам. Бани строились без фундамента, его стали применять уже в 18 веке.

Банька, возводящаяся на фундаменте, оказалась более долговечна, так как не подгнивал нижний ярус бревен, которые были уложены прямо на грунт. Также стала возможной укладка теплого пола, а не холодного. Но от постоянного воздействия сырости и влаги деревянный пол достаточно быстро приходили в негодность, и половое покрытие снова и снова нуждалось в замене или ремонте.

Также читайте материалы:

Бетонный пол очень холодный, что негативно может сказаться на здоровье

Тогда в качестве альтернативного варианта стал применяться бетонный пол, требующий устройство дренажной системы. Если в баньке с полом из расколотых бревен или досок вода просто уходила сквозь половицы в грунт, то здесь уже нужна была целая система водостока. Бетонный пол делался с небольшим уклоном для стока воды в определенное место, из которого вода уходила по траншее в дренажный колодец и направлялась далее в канализационную систему или сливную яму. Бетонный пол в русской бане очень редко покрывался сверху досками или циновками для создания более комфортных условий. Пол из бетона оказался довольно долговечным. Он не боится сырости и влаги, дольше служит и не требует постоянного ухода. Можно узнать о секретах утепления пола в деревянном доме.

Однако бетонный пол очень холодный, что негативно может сказаться на здоровье пользующихся баней детей.

Устройство системы пола с подогревом в бане стало наиболее оптимальным вариантом.

Конструкция любого теплого пола с водяным обогревом состоит из разводки труб

Его можно сделать:

• с электроподогревом;
• с водяным обогревом.

В пол монтируются трубы, по которым циркулирует жидкость теплоносителя. Принцип подобен системе парового отопления, однако перед устройством такого пола следует ознакомиться с его разновидностями и особенностями установки более детально.

Существует две основные разновидности теплого пола, применяемого в банях:

1. Водяной пол. Теплый полы такого типа являются современной альтернативой традиционным радиаторам.
2. Электрический пол с подогревом

Укладывать кабельный пол можно под любое покрытие, есть возможность регулировки температуры пола в автоматическом режиме

По принципу подогрева электрический пол бывает:

• конвекционный;
• инфракрасный.

По исполнению:

• пленочным;
• кабельным;
• стержневым.

Для того чтобы правильно смонтировать пол с подогревом своими руками в бане или другом помещении, следует выбрать оптимальный для своего строения вариант. Более подробное рассмотрение разновидностей теплого пола поспособствует правильному выбору. Можно ознакомиться с материалом — теплый водяной пол.

Укладывается пленочный пол на теплоотражающий материал, сверху накрывается полиэтиленом

Водяной пол с подогревом

Для устройства пола с водяным обогревом наиболее применимы трубы из:

• металлопластика;
• полиэтилена;
• стали.

Конструкция любого теплого пола с водяным обогревом состоит из разводки труб, находящихся между основанием и половым покрытием, согласно четко установленной схеме.

Помимо воды также можно использовать такие теплоносители, как:

• антифриз;
• этиленгликоль;
• другие специальные растворы.

Для минимизации теплопотерь, трубы прокладываются на теплоизолирующий материал, а для улучшения теплоотдачи пола, под трубами следует поместить алюминиевую фольгу.

Укладка труб такого пола производится двумя способами:

1. Укладка труб меандрами или «змейкой». Данный способ сравнительно трудоемкий, профессионалы не советуют выбирать данный способ монтажа, не имея определенных навыков и сноровки. Недостаток метода в том, что на поверхности пола возникает большое колебание температур. У входа в помещение температура пола самая высокая, так как подача воды или другого теплоносителя осуществляется с одной стороны, а в глубине помещения пол становится холоднее, так как выходит остывшая вода через «обратку».
2. Укладка труб спиралью или «улиткой». Способ укладки более прост и преимущественен в том, что тепло по полу распределяется равномерно. За годы применения систем теплого пола в строительстве, данный способ зарекомендовал себя, как самый работающий и наиболее надежный.

Укладка труб может производиться:

• по деревянному основанию;
• с бетонной заливкой;
• с применением полистирольных плит со специальными пазами.

Достоинства и недостатки установки водяного пола в бане

Водяной пол с подогревом обладает следующими достоинствами:

• Устройство пола с водяным обогревом в бане дает возможность при небольших расходах охватить значительно большую площадь, чем в альтернативных вариантах.
• Система отопления всего помещения находится внутри пола.
• В сравнении с электрическим теплым полом, применение данной системы способствует значительной экономии энергоресурсов.
• Распределение тепла по всей площади пола производится равномерно (это действует лишь при спиральном способе укладки труб).

К недостаткам системы водяного пола в бане можно отнести:

• Сложность монтажа. При способе укладки труб меандрами производится много крутых изгибов, и соблюдать максимальное расстояние между трубами становится достаточно сложно.
• Использование водяного насоса. В системе водяного пола циркуляцию теплоносителя обеспечивает водяной насос, использование которого увеличивает потребление энергоресурсов.
• В зависимости от источника обогрева, регулировка температурного режима в таком полу может быть усложнена.
• При возникновении течи в системе очень сложно обнаружить источник ее появления.

Теплый пол в бане (видео)

Пол в бане с электроподогревом

Устройство электрического теплого пола в любом помещении подразумевает возрастание расхода энергоносителей. Однако такой недостаток компенсируется рядом достоинств электрического пола с подогревом. Довольно распространенной ошибкой является исключение применения данной разновидности теплого пола в бане в связи с его возможной поломкой и вероятностью поражения электротоком. Такой вариант полностью исключается, так как вероятность проникновения влаги в систему сводится к нулю. Конструкция электрического пола нагревается под воздействием высоких температур и сухого воздуха и даже при поломке полового покрытия влага туда попросту не успевает подобраться.

Каждый вид электрического пола с подогревом имеет свои особенности и достоинства:

Конвекционный кабельный

Нагревательный кабель укладывается на сетчатое основание. В бане монтаж кабельного пола может доставить сложности в связи с назначением помещения: постоянно высокий уровень влажности подразумевает качественную электропроводку и монтаж самой системы. Укладывать кабельный пол можно под любое покрытие, есть возможность регулировки температуры пола в автоматическом режиме.

Но при отсутствии подачи электропитания пол полностью перестанет функционировать.

Стержневые соединения производятся параллельно, поэтому выход из строя одного стержня не влечет за собой сбой работы всей системы

Пленочный инфракрасный

Диапазон инфракрасного излучения аналогичен солнечному. Делается такой теплый пол из полос карбонового материала, надежно запаянных в полимерную пленку. Укладывается пленочный пол на теплоотражающий материал, сверху накрывается полиэтиленом, который необходим для обеспечения гидроизоляции системы. Выбор напольного покрытия для пленочного пола с электроподогревом практически неограничен.

Стержневой инфракрасный

Элементы стержневого инфракрасного теплого пола еще называют матами. Нагревательными элементами в матах служат стержни, присоединенные к проводам электропитания. Стержневые соединения производятся параллельно, поэтому выход из строя одного стержня не влечет за собой сбой работы всей системы. Монтируется стержневой пол в плиточный клей или цементную стяжку.

Преимущества использования в бане теплого пола очевидны: это обеспечение комфорта и здоровья на долгие годы эксплуатации. При четком соблюдении технологии монтажа того или иного варианта устройства полов, срок его службы может достигать 50 лет. Можно узнать, как сделать теплый пол по грунту.

polaremont.ru

Теплый пол в бане электрический — плюсы, минусы, виды, укладка

Для повышения комфорта проведения процедур полезным дополнением станет теплый пол в банном помещении, ведь ковер там не постелить. Когда подогреваемые элементы работают, то воздух быстро просыхает, что продлевает срок службы конструкций . Однако смонтировать электрический теплый пол в бане достаточно сложно – надо знать особенности его обустройства.

Теплый пол, установленный в бане

Преимущества применения в бане теплого пола и недостатки

Электрический пол для бани станет отличным вариантом, так как имеет свои преимущества:

• Электрический пол выгодней водяного, так как не всегда есть возможность подключить систему к газу. При использовании электрокотла экономичнее не будет.
• Электрический пол можно просто подключить к электричеству, а для теплого водяного необходима целая система: котел, коллектор, насос, бачок и прочее.
• Для небольшого сооружения водяной пол не целесообразно монтировать, тем более что прогрев бани проводится паром.

К недостаткам относится дорогостоящая электрическая энергия, однако баню не подогревают на постоянной основе – только по необходимости. Еще одним недостатком считается электромагнитное излучение. Чтобы сориентироваться, как выбрать подходящий вид отопления, следует ознакомиться с разновидностями электрического теплого пола.

Виды обогреваемых полов

Система отопления пола бани подразделяется на виды: водяная и электрическая. Водяной теплый пол в бане обойдётся дороже из-за состава деталей конструкции, которые следует приобрести – котел, трубы, прочее.

Важно! Банное помещение имеет повышенную влажность, поэтому при формировании электрической системы теплых полов повышенное внимание уделяют гидроизоляции. Деревянные конструкции бани обрабатывают антипиреном.

Второй вид отопления работает от электричества. В системе используются заводские модели, инфракрасные маты, кабели. Сооружение такого обогрева обходится дешевле водяного, но высокий тариф на электроэнергию не дает экономию в процессе использования. Существует две конструкции электрополов: пленочный, кабельный (конвекционный).

Пол из кабеля

Кабельный электропол

Для обустройства кабельных теплых полов рекомендуется мощность 250 Вт на кв. метр. В системе используют двужильные, одножильные кабели. Предпочтительней использовать двужильный кабель, так как его установка проводится проще – нет необходимости присоединять оба конца, так как на другом конце устанавливают торцевую заглушку.

Хорошим вариантом для монтажа считается теплый пол для бани из матов (теплоизолятор с проложенным кабелем). Укладка такого пола происходит намного проще, быстрее.

К положительным аспектам устройства теплых кабельных полов считается надежность, регулировка температуры, подходит для любого типа напольного покрытия.

К недостаткам относят сложный процесс укладки, устройство стяжки, высокое энергопотребление (выше пленочного пола), при поломке системы в отдельной точке приходится ремонтировать всю конструкцию.

Инфракрасный

Пленочный пол

Теплый пленочный пол представляет собой скрученную в рулон термопленку, которая состоит из карбоновых полос 0,3 мм. Они запаяны в оболочку из полимера.

К достоинствам пленки относят:

• Возможность применения без стяжки.
• Параллельность подключения элементов – когда один ломается, то работоспособность не страдает.
• Нет электромагнитных излучений.
• Имеет высокую прочность – располагают под плитку, керамогранит, клинкер.

К недостаткам относят низкую гидростойкость по сравнению с кабельным полом. Таким видом лучше обустроить теплый пол в предбаннике. Помимо самой пленки, для монтажа требуется термостат (его располагают недалеко на стене), температурный датчик (располагают под стяжкой).

Варианты укладки системы теплого пола

Устройство пола между стяжками

Теплый электрический пол в бане делают по грунту, применяя черновую, покрывающую стяжку. Подготовка черновой стяжки проводится таким образом:

• Первым делом снимается слой почвы толщиной 20 см, насыпают подушку из песка, трамбуют ее. Далее укладывают сливную трубу.
• Укладывается гидроизоляция поверх стены 10 см. Применяют рубероид, толстую пленку.
• Раскладывают пенопласт 10 см (5 см экструдированного пенополистирола) без мостиков холода.
• Поверх укладывается армирующая сетка.
• Заливается черновая стяжка – 5 см.

Если устройство системы теплого пола в бане проводят по лагам, то меж ними укладывают утеплитель, поверх – арматурную сетку, которая изолирует деревянные конструкции от кабеля. Нагреватель теплого пола монтируют на сетку.

При монтировании теплого пола на черновое основание пирог состоит из:

• лаг;
• листов OSB;
• гидроизоляционной мембраны;
• слоя OSB;
• пенополистирола;
• пароизоляционной мембраны;
• черновой стяжки;
• сетки, теплового кабеля;
• стяжки;
• декоративного покрытие на пол.

В бане используют деревянные материалы, но дерево имеет низкую теплопроводность, и теплый пол будет не эффективен. Также от высокой температуры древесина рассыхается. Практичнее уложить влагостойкий ламинат – пол будет тёплым.

Внимание! Самым оптимальным вариантом для теплого пола считается напольная плитка. Поэтому выбираем ее, она термо- и влагостойкая, отлично проводит тепло.

Общие принципы обустройства тёплых полов помещений бани

Для того чтобы сделать теплые полы, требуется знать принципы конструкций. Теплый пол делают в моечном помещении. Для этого вида обогрева требуется качественная теплоизоляция, стяжка, а потом монтируют напольное покрытие (деревянный настил, плитку).

Особенности

Укладывание гидроизоляционного слоя в этом “пироге” дает возможность избежать появления конденсата при нагревании системы. Когда планировка бани предусматривает парную, комнату отдыха, то теплый пол следует устанавливать по всем помещениям.

Внимание! Систему напольного обогрева делают в деревянном, бетонном полу. Для укладки системы в деревянном настиле требуются расчеты, разметки, чтобы в лагах сделать направляющие.

Укладку кабеля делают без растяжений, равномерно, без перегибов, с расстоянием меж нагревательными приборами в 10 см, а возле стен – 5 см. После тестирования системы сверху кабеля, матов укладывают арматурную сетку, стяжку.

Инфракрасную пленку укладывают на фольгированный материал, крепят скотчем, а поверх настилают герметичную гидроизоляцию.

Электропол из кабеля

Кабель для теплого электрического пола

Кабель внешне напоминает телевизионный, однако имеет другое назначение. Он преобразует электроэнергию в тепло, передавая его другим материалам. Показателем теплого пола считается то, сколько тепла выделяет система. Существуют системы, у которых показатель до 400 от 150 Вт на кв. м. В бане этот показатель должен быть больше 250.

Нагревательный кабель бывает одно-, двухжильным. Последний легче укладывать – второй край не требуется соединять к термостату. При монтаже системы обогрева пола под деревянное покрытие следует внимание обращать на пожбезопасность – деревянные поверхности обрабатывают антипиреном, стыки, соединения изолируют.

В бане устройство выбранного теплого пола проводят следующим образом:

• После укладки гидроизоляции, утеплителя приступают к монтажу нагревательного элемента.
• Производители систем теплого пола реализуют кабель на сетке с крепежными элементами.
• Направляющие элементы помогают выдержать расстояние меж кабелями, крепежи облегчают крепление частей к полу.
• Кабель прокладывают равномерно, без перегибания на расстоянии 10 см, зазор от стены – 5 см.
• После раскладки змейкой, улиткой систему проверяют.
• На поверхность настилают армирующую сетку, готовят раствор, заливают стяжку.
• Спустя 28 дней приступают к укладке декоративного покрытия.

Инфракрасный теплый пол

Монтаж пленочного пола

Оптимальным решением обустройства системы обогрева пола в банном помещении считается монтаж инфракрасного мата. Система дает возможность добиться герметичности, считается электробезопасной. Высота конструкции составляет несколько cантиметров. Прокладка теплого пола состоит в следующем:

• На полу раскатывают рулонную термопленку, которую фиксируют к основанию скотчем.
• Сверху наносят клеящий раствор монтажа напольного покрытия по всей поверхности пленки.
• На раствор укладывают покрытие: плитку (керамическая, клинкер), керамогранит.
• Пользуются системой теплого пола после затвердения клеящего раствора.

Рекомендации по заливке стяжки

В цементно-песочном растворе используют промытый песок нормальной влажности. Чтобы поднять жесткость стяжки, добавляют фибрин.

Для изготовления раствора применяют пластификаторы, которые продлевают период использования раствора до 8 часов, уменьшают вязкость, дают пластичность.

Раствор готовят так: воду и цемент смешивают, потом подсыпают песок, размешивают до однородной массы. Окончательно выравнивают поверхность при помощи самовыравнивающей смеси. Электропол в бане устанавливают после застывания черновой стяжки, проводя следующие действия:

• Укладывают фольгирующий отражающий слой.
• Устанавливают армирующую сетку, фиксируют кабель.
• Меж витками кабеля укладывают температурный датчик.
• Подсоединяют к терморегулятору, который устанавливают на стенку.
• Заливают чистовую стяжку 3 см с небольшим уклоном к воронке.
• Укладывают напольную плитку.
• Чтоб вода не затекала к венцам, проводят отбортовку. Стык меж плиткой, отбортовкой заделывают герметиком.
• Используют пол через 10 суток.

В бане предпочтительным вариантом считается электрический кабель, вмонтированный в стяжку, покрытый керамической плиткой. В сухой комнате на поверхность легко установить пленочный пол. Во время обустройства внимание уделяется гидроизоляции.

Как сделать теплый пол в бане своими руками:

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Электрический плёночный тёплый пол в бане

Обогрев пола в бане даёт возможность пользоваться ей в зимнее время не в спринтерском режиме «забежал-попарился-убежал», а потянуть удовольствие, получив почти такой же комфорт, как и летом.

Насущная необходимость

В ситуации, когда отопление требуется лишь периодически, по мере необходимости, эффективнее всего использовать электрические системы тёплого пола. Они позволяют уменьшить время, затрачиваемое на подготовку к банным процедурам. Ведь как происходит обычно? Сначала печь топят специально для того, чтобы хоть немного прогреть все помещения бани. Только после такой длительной подготовки можно более-менее удачно попариться.

Система тёплого пола позволяет подготовить баню намного быстрее. Под баней здесь подразумеваются те помещения, которые не подвержены прямому воздействию высоких температур и влажности, то есть комната отдыха и, при необходимости, раздевалка. Для помещения парилки должно быть достаточно каменки. Если для её полного прогрева тепла не хватает, значит теплоизоляция стен, пола и особенно потолка выполнена неправильно. Наиболее редкой причиной, является малая мощность самой банной печи.

Обогрев моечной, обычно выступающей в роли тамбура между парилкой и сухими помещениями бани, осуществляется горячим воздухом парилки.

Греем пол в бане тёплой плёнкой

Пленочный тёплый пол можно использовать практически в любых видах жилых помещений. Инфракрасный пленочный пол это тонкая гибкая полоса толщиной в полмиллиметра, состоящая из участков токопроводящего карбонового (графит с особыми добавками) материала, запаянных в прочную полимерную плёнку.

Плёночный тёплый пол имеет свои преимущества. Например, при правильной укладке выход его из строя практически исключён. Ведь само полотно состоит из множества термоэлементов. Все они подключены параллельно, так что даже при физическом повреждении одного сегмента невозможно вывести из строя всю систему (что бывает при кабельном обогреве).

Так же как свет во всём доме не погаснет при перегорании одной лампочки. При этом при повреждении даже нескольких элементов ухудшения в обогреве пола не произойдёт, так как вся нагрузка равномерно перераспределится по оставшимся в работе сегментам.

Кроме того, именно плёночный тёплый пол наиболее предпочтителен для использования в бане, так как 90% его энергии передаётся в виде инфракрасного излучения. Что очень полезно для организма и используется, скажем, в медицине для лечения многих заболеваний. Плюс важно и то, что в отличие от кабельного плёночный теплый пол не создаёт электромагнитного излучения.

Может ли пленочный пол ударить током? С точки зрения электробезопасности плёночный тёплый пол так же надёжен. Термоэлементы имеют надежную изоляцию в виде прочного слоя пленки, которая не подвержена воздействию влаги. Что позволяет применять его даже в относительно влажной среде, например в ванных комнатах. Да и сырости никакой и не предвидится — тёплый пол себя прекрасно сушит.

Благодаря надёжной изоляции поражение током полностью исключено. Хотя, если в пол вбивать гвоздь, есть шанс попасть в медную питающую шину. Но это событие того же порядка, что и засовывание пальцев в розетку. Единственным слабым местом является низкая влагостойкость контактов. Поэтому для подогрева пола в душевой плёночный тёплый пол не подойдёт.

Для монтажа плёночного тёплого пола необходимы:

• греющая плёнка,

• специальные контактные клеммы,

• изоляция для контактов и подводящих шин,

• терморегулятор и датчик температуры пола,

• комплект проводов,

• рулонная теплоизоляция,

• полиэтиленовая плёнка,

• полимерная строительная сетка или листовой защитный материал,

• клей плиточный для тёплого пола,

• керамическое напольное покрытие.

Для обогрева пола с покрытием из керамической плитки лучше всего использовать плёнку мощностью 220 Вт/м², что позволит быстрее нагреть помещение до требуемой температуры. При этом наибольшую мощность система потребляет только в момент включения и отключается при достижении требуемой температуры. Практически, тёплый пол, поддерживая заданную температуру, работает лишь небольшие промежутки времени, поэтому расход электроэнергии минимален.

Окончание: Монтаж плёночного теплого пола под плитку



domidei.ru

Как сделать пол в бане тёплым

Как сделать чтоб деревянный пол в бане был тёплым, и доски не гнили. Очень долго этот вопрос не давал мне покоя, как впрочем и многим другим владельцам деревянных бань.

Кто-то утверждал, что надо делать полы как можно ниже к земле, кто-то наоборот — повыше. Кто-то советовал сделать полы дубовыми или лисвенничными — не сгниют никогда.

Для пытливых умов поясню, почему ни то ни другое делать не стоит.

Низкий пол обязательно сгниёт, так как под ним постоянно будет сырость (и запах). Высокий будет холодным, так как пространство под ним не прогреется.

Дуб и лиственница вообще в баню не годятся. Дуб из-за специфического запаха, а лиственница из-за структуры древесины, которая при частом намокании и высыхании может образовать длинные тонкие и очень крепкие занозы.

Решение вопроса оказалось простым, как всё гениальное, и находилось оно не в полах, а в банной печке.

Именно в ней один маленький прибамбас прогреет и высушит полы, а так же избавит баню от сырости под полом и соответственно от запаха этой сырости.

Суть вопроса в том, что из подполья делается вытяжка. Не естественная циркуляция по цоколыным окошечкам, а именно мощная вытяжка, тоже между прочим естественная.

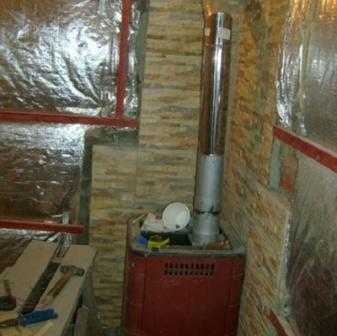

Не буду «тянуть кота за хвост», такая вытяжка создаётся устройством в печи дополнительного поддувала, которое находится ниже уровня пола, и снабжено заслонкой-шибером.

Вообще-то зачем нужен шибер на дополнительном поддувале я так и не понял. У меня он никогда не закрывался, только создавал угрозу для ног, поэтому я его вовсе убрал, но Вам покажу так, как увидел такую печь изначально.

Ну уж если печь прямотопка, то в ней точно шибер не нужен.

Дополнительное поддувало в этой печи своё название носит незаслуженно, так как по сути оно является основным, так как обычное поддувало при такой конструкции служит только для прочистки колосника и выемки золы.

А из под пола идёт хорошая вытяжка. Тёплый воздух из помещения бани, который при обычной печке вниз к полу ничем не загонишь, принудительно проникает в подпол и нагревает и сушит доски пола.

После всех банных удовольствий, вытяжка не даёт влаге надолго задерживаться в подполе, в результате чего доски пола служат гораздо дольше.

В железной банной печи мощность вытяжки можно ощутимо увеличить, если в качестве дополнительного поддувала вывести под пол трубу d 100-120, и провести её через топку в основной дымоход.

Труба будет нагреваться в топке и тянуть из подпола не хуже пылесоса.

Желаю лёгкого пара.

Раздел Стройка >>>Подраздел Баня>>>



sekretymastera.ru
