Полиэтиленовые трубы и фитинги для водоснабжения – компрессионные варианты для водоснабжения из сшитого полиэтилена, фасонные части водопровода

Содержание

достоинства, классификация, применение, характеристики, инструкция по использованию

Полиэтиленовые фитинги для водоснабжения давно завоевали доверие специалистов и рядовых потребителей. Их популярность вызвана универсальностью в применении и легкостью монтажа. Широкий выбор данных элементов, представленный на рынке, дает возможность выбрать именно то, что необходимо.

Полиэтиленовые фитинги – это такие части трубопровода, которые выполнены из полиэтилена, и необходимы для соединения труб в единую систему. С их помощью осуществляется поворот, разветвление и переход на другой диаметр трубы. Фитинги из полиэтилена используются для монтажа холодного водоснабжения и канализации, они помогают легко смонтировать систему, и необходимы, если система является сложной конструкцией.

Достоинства полиэтиленовых фитингов

Такие соединения для труб имеют ряд существенных преимуществ:

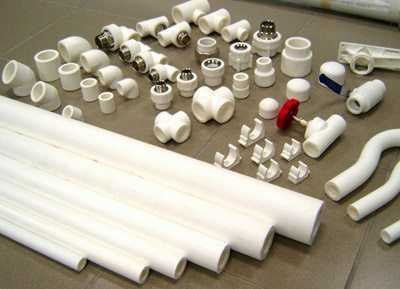

Фитинги для ПЭ труб

очень маленький вес изделий;
стойкость к воздействию многих химических компонентов;

пластик устойчивый к размножению грибков, бактерий;
гладкость стенок таких деталей не создает сопротивления потоку;
хорошая эластичность материала отлично выдерживает гидроудары;
такие фитинги не проводят электрический ток, следовательно, безопасны в эксплуатации;
возможность использования в трубопроводах под землей;
низкая теплопроводность, для таких соединений не нужна теплоизоляция;
повышенная прочность материала;
высокая надежность и герметичность соединений;
возможность стыковки с другими материалами;
долговечность – срок использования этих изделий доходит до 50 лет.

Классификация фитингов из полиэтилена

Все фитинги из полиэтилена можно разделить на:

прямые – применяются для стыковки труб одного параметра при монтаже трубопровода;
редукционные – используются для стыковки труб разного диаметра.

Применение

Фитинги из полиэтилена применяют при монтаже:

Фитинги из полиэтилена

водопроводных трубопроводов, предназначенных для питьевой воды и для технических нужд, с общим давлением в системе менее 16 атмосфер;
дренажных и канализационных систем;
при проведении газопровода.

Полиэтиленовые запчасти позволяют выполнять монтаж сложных трубопроводных сетей, без использования специальных инструментов.

Виды полиэтиленовых соединений

Виды полиэтиленовых фитингов для водоснабжения бывают:

компрессионные;
литые;
электросварные;
сегментные.

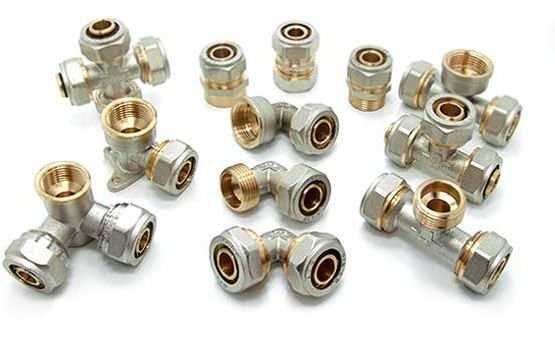

Компрессионные фитинги для полиэтиленовых труб изготовлены из нескольких составляющих – основного корпуса, кольца-уплотнителя, кольца-зажима, втулки и крышки-гайки. Такие изделия выпускают полностью готовыми к использованию. Установка производится при помощи кольца-уплотнителя и зажимного кольца. Применение сварки при таком соединении не требуется. Кольцо-зажим позволяет сдерживать серьезные нагрузки и рывки, предотвращает самовольное раскручивание системы при гидроударах и вибрации. Кольцо-уплотнитель обеспечивает хорошую герметичность системы даже при ее перегибе.

ПЭ трубы и фитинги

Такие фитинги пользуются популярностью за счет того, что легко монтируются. При необходимости такую систему можно легко демонтировать и заново собрать, не потеряв функциональности полиэтиленовых элементов.

Ассортимент компрессионных фитингов очень велик, здесь можно найти элементы для соединения полиэтиленовых труб с трубами из металла или меди.

Технические характеристики

Параметры литых фитингов:

диаметр – 16-100 мм;
резьба – до 4 дюймов;
номинальное давление – 10-16 атм.

Литые фитинги для полиэтиленовых труб изготавливают из полиэтилена большой плотности способом литья под давлением на специальном оборудовании с последующей механической обработкой. Такое производство позволяет получить большой запас прочности и высокую износостойкость. Литые изделия выгодно отличает их стоимость, так они могут быть дешевле остального ассортимента на 30%.

Монтировать литые изделия на водопроводную систему можно двумя способами –

встык – для этого типа соединения применяется специальное сварочное устройство, торцевые части трубы и фитинга нагреваются и соединяются;
терморезисторная сварка – используются детали с терморезисторными муфтами и специальный сварочный аппарат.

Монтаж труб фитингами

При выполнении сварки встык соединяемые детали должны быть полностью одинаковыми по диаметру и толщине стенок. Если соединяемые детали отличны по размерам, или пространство для монтажа небольшое, то лучше использовать терморезисторную сварку. Оба способа сварки позволяют получить надежное и герметичное сварное соединение, что позволяет исключить утечку потока в трубопроводе. Надежность и прочность такого соединения сохраняется на всем этапе эксплуатации.

Для устройства бытового и производственного водопровода, а так же при постройке магистральных газопроводов применяют электросварные фитинги. Полиэтиленовые электросварные детали при выпуске оснащаются стационарными нагревателями, выполненными в виде спирали. При нагревании спираль расплавляет полиэтилен, и соединение получается герметичным и надежным. Специальный сварочный аппарат для таких фитингов позволяет выставить температуру и время сварки, а также проводить сварку в ручном и автоматических режимах. Терморезисторные изделия применяются для проведения ремонтов на аварийных участках трубопроводов, в условиях отсутствия пространства или плохих погодных условиях.

Эта технология зарекомендовала себя как экономная, надежная и удобная в установке и эксплуатации. Преимущества использования сварных фитингов:

элементарный и быстрый монтаж;
высокая надежность;
экономичность и эффективность в использовании;
может применяться вне зависимости от толщины труб;
удобство при монтаже в стесненных условиях.

Сегментные фитинги изготавливаются при помощи стыковой сварки отдельных сегментов, это позволяет выставить детали под разными углами и имеет преимущество перед литыми деталями. Применяется эта технология для прокладки трубопровода — там, где его необходимо повернуть не под стандартным углом. Такое соединение выполняется встык и обеспечивает высокую жесткость и надежность всей конструкции.

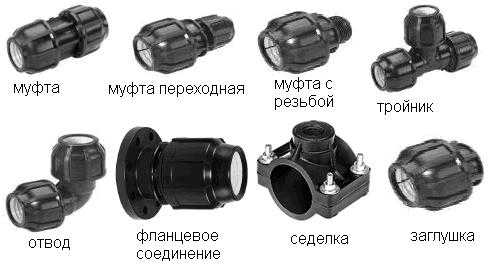

Полиэтиленовые фитинги для водоснабжения могут быть разной конструкции. По конструктивным особенностям они разделяются на:

полиэтиленовые тройники и крестовины – применяются для разводки потока на несколько направлений, такие соединения отличаются повышенной прочностью;
полиэтиленовые муфты – применяются для соединения труб различного диаметра, или с различной толщиной стенки на прямых участках;
фланцы из полиэтилена – используются для соединения труб из разного материала, например металла и пластика, обычно выпускаются с резьбой;

полиэтиленовые заглушки – служат для герметичной заглушки трубопровода, если движение потока дальше не предусмотрено;
полиэтиленовые уголки – для смены направления трубопровода на 45 или 90 градусов.

Монтируя водопроводную систему для транспортировки питьевой воды, используют полиэтиленовые фитинги, имеющие специальный гипоаллергенный слой, что делает воду экологически чистой, этот слой не дает постороннего запаха и не изменяет вкусовые показатели. Такие соединения трубопроводов дают гарантию доставки качественной питьевой воды, соответствующей всем химическим показателям.

Где купить и на что обратить внимание

Приступая к монтажу или ремонту трубопровода, следует заранее нарисовать схему всей системы и определиться, какие фитинги и в каком количестве нужны. Приобретать полиэтиленовые соединения лучше в крупных специализированных магазинах. Обычно в таких местах продажи есть стенды с представленными образцами и вариантами их монтажа. Опытные специалисты смогут ответить на все вопросы по стыковке. Каждую деталь необходимо осмотреть на предмет деформации, на фитингах не должно быть трещин и сколов, так как это значительно уменьшит их срок службы или сделает монтаж вовсе невозможным. В магазине можно сразу приобрести специальный аппарат для соединения труб с пластиковыми фитингами.

Заключение

Приняв решение при монтаже трубопровода выполнить соединение труб полиэтиленовыми фитингами, можно быть уверенным, что соединение получится полностью герметичным, надежным и с большим запасом прочности. Большой ассортимент полиэтиленовых элементов, представленный на выбор покупателей, позволит сделать верный выбор.

aqua-sovet.ru

для водоснабжения, соединение, монтаж, размеры, фото

Фитинги для полиэтиленовых труб — это конструктивные элементы трубопровода, которые необходимы для соединения и монтажа деталей в местах разветвлений, поворота, перехода на другой диаметр. Их можно встретить в водопроводных сетях, дренажных и канализационных системах, газопроводах.

Полиэтиленовые фитинги обладают массой достоинств: высокая прочность соединения, малый вес, низкая теплопроводность и многие другие.

Пластиковые фитинги отлично подходят даже для сложной инженерной конструкции, они обеспечивают герметичность соединения труб из полиэтилена без использования специальной техники.

Применяя их, вы существенно уменьшите трудоемкость работы, а также снизите количество отходов.

ПЭ фитинги — обладатели массы достоинств:

Малый вес.
Высокая прочность соединения.
Хорошая эластичность.
Относительная простота монтажа.

ПЭ фитинги не способствуют образованию отложений в трубах.
Эти конструктивные части являются диэлектриками.
Низкая теплопроводность.

Фитинги для полиэтиленовых труб: подробная классификация

ПЭ фитинги: муфта, отвод, заглушка и др.

Все ПНД детали этого типа можно разделить на прямые (когда производится монтаж элементов одного диаметра) и редукционные (когда соединяются части с разным диаметром). Вторая классификация дифференцирует пластиковые детали на компрессионные, литые и электросварные (терморезисторные). Рассмотрим их подробнее.

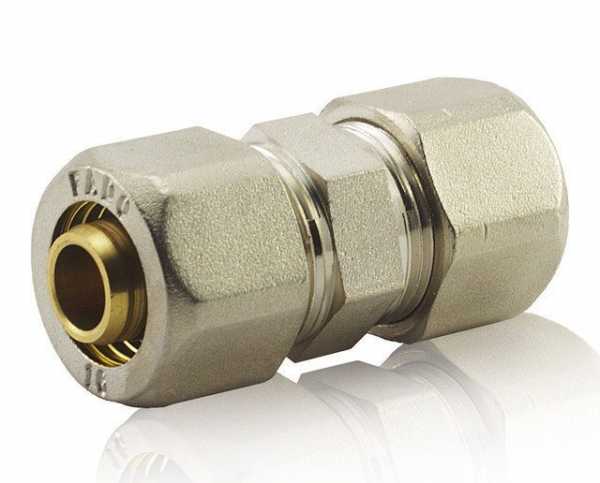

Компрессионные механические полиэтиленовые фитинги

Конструктивно пластиковые компрессионные элементы состоят из уплотнительного и зажимного колец, корпуса, запрессовывающей втулки, крышки-гайки. Монтаж ПЭ фитингов осуществляется без использования сварочного оборудования. Уплотнительное кольцо из резины обеспечивает хорошую герметизацию ПНД трубы, даже в местах ее перегибов; а зажимное — позволяет выдерживать серьезные осевые односторонние рывки и нагрузки, а также сводит вероятность самопроизвольного развинчивания при гидроударах и вибрациях к нулю. Компрессионные ПЭ фитинги отличаются быстротой монтажа, их можно многократно собирать и разбирать, свои свойства от этого они не потеряют.

Литые полиэтиленовые фитинги: особенности и монтаж

Основные материалы для производства полиэтиленовых фитингов — марки ПНД 100 и ПНД 80.

Изготавливают их из полиэтилена высокой плотности (но низкого давления) методом литья на термопластавтоматах с последующими механическими обработками; этот способ позволяет получить ПЭ фитинги и иные детали повышенной прочности и износостойкости. Основные материалы для производства — марки ПНД 100 и ПНД 80. Главная особенность ПЭ фитингов данного типа — их относительно небольшая цена.

Монтаж можно сделать двумя способами:

Терморезисторную сварку можно провести, применяя фасонные детали с электронагревателями, закладные муфты и специальное сварочное оборудование.
ПЭ трубы и фитинги можно сварить встык, используя сварочное оборудование. Нагрейте торцевые части элементов (кстати, они должны быть одного диаметра и с равными толщинами стенок) и соедините их.

ПЭ трубы и фитинги, благодаря этим двум способам, соединяются в одно целое. Изделие отличается особой герметичностью, протечки при эксплуатации системы исключены. Надежность соединения со временем не теряется. В строительных магазинах ПЭ фитинги можно встретить, как правило, в нескольких конфигурациях: диаметр варьируется от 6,3 до 31,5 см.

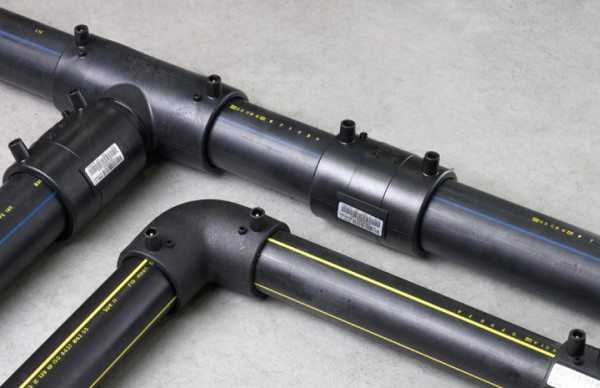

Электросварные терморезисторные ПЭ фитинги

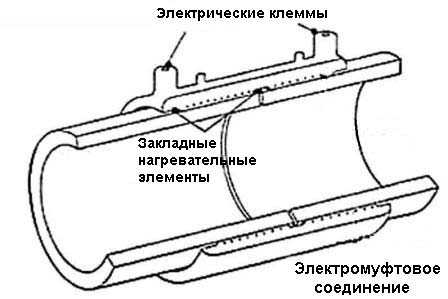

Конструкция электро-сварных муфт предполагает наличие проволочного нагревательного элемента. Используют их в строительстве водопроводов промышленного и бытового назначения.

Электросварные детали производятся из полиэтилена, специально предназначенного для труб (чаще всего здесь используют марку ПНД (ПЭ) 100). Конструкция их предполагает наличие проволочного нагревательного элемента. Используют их в строительстве водопроводов промышленного и бытового назначения, при возведении магистральных газопроводов. Детали этого типа предназначены для труб ПНД 80 и 100.

Пластиковые электросварные детали формируют герметичное высокоэластичное неразъемное соединение. Современные сварочные аппараты позволяют устанавливать напряжение и время сварки отдельно для каждого типа ПЭ трубы и фитинга. Терморезисторные элементы применяются тогда, когда стыковой метод соединения невозможен, например, при проведении работ на аварийном трубопроводе в непогоду.

Электросварные ПЭ фитинги — это надежная, удобная и экономичная технология. Вот лишь небольшой список ее преимуществ:

Простой монтаж.
Высокая надежность.
Быстрая сварка.
Удобство и практичность при монтаже даже в траншеях.

Все электросварные ПЭ фитинги имеют специальный штрих-код, в нем закодированы все технологические параметры, знание которых необходимо для сварки. Номенклатура полиэтиленовых фитингов сварного типа:

Т-образный тройник.
Отводы под 30, 45, 60 и 90 градусов.
Редукционные переходы.
Буртовые удлиненные переходы и втулки.
ПЭ фитинги, которые выполнены по индивидуальным чертежам заказчика.

Монтаж и подготовка к нему

Поскольку соединение полиэтиленовых элементов отличается простотой, а сами они весьма привлекательны по цене, долговечны и надежны, применение их становится все более широким по сравнению с остальными продуктами. Для качественной установки необходимо придерживаться правил, выработанных специалистами. Монтажные работы, направленные на соединение ПЭ труб и фитингов, требуют особой подготовки:

Количество необходимого материала рассчитывается заранее, для этого нужно знать точную протяженность трассы, количество перепадов и углов.
Перед тем как полиэтиленовые фитинги и фасонные детали монтировать к трубе, отключите подачу воды.
Если в помещении автономное отопление, то работу начните от котла.

Сварка ПЭ фитингов к трубам проходит следующим образом:

После того как вы обрезали трубы до нужных размеров, снимите с краев элементов фаску.
Подготовленный край и ПЭ фитинг вставьте в насадку паяльника одновременно.
Нагрейте детали в течение нескольких секунд, снимите их с насадок и соедините.

На протяжении многих десятилетий в нашей стране основными материалами, которые использовали в системах канализации и водоснабжения, были чугун и сталь. К достоинствам этих продуктов можно отнести прочность и большой срок службы, к недостаткам — высокую стоимость, сложный трудоемкий монтаж, ухудшение качества воды.

В последние годы велась активная работа по разработке альтернативы, производители искали материал, который бы обладал плюсами стали и чугуна, но был лишен их минусов. Совсем недавно такой продукт был найден, это полиэтилен, из него делают и трубы, и ПЭ фитинги. Вначале пластиковые продукты не были такими прочными, как сейчас, они крошились и быстро разрушались под воздействием солнца и воды, но эти беды в прошлом, сейчас ПЭ фитинги, фасонные части и трубы — одни из самых надежных материалов, им доверяют как профессиональные строители, так и простые россияне.

experttrub.ru

Полиэтиленовые (ПЭ) фитинги для труб водоснабжения |

При монтаже трубопроводов из полиэтиленовых (ПЭ) труб принято использовать специальные соединительные фасонные части – фитинги.

В большинстве случаев материал, из которого сделаны фитинги, используется идентичный тому, из которого изготовлены трубки.

Этот подход обеспечивает хорошие показатели крепости и герметичности соединений. Поэтому для ПЭ трубок используют ПЭ детали.

Особенности продукции

Все детальки, в целом, служат для соединений, поворотов, ответвлений, переходов на такой же или иной диаметр трубки.

Конструктивные особенности изделий подразумевают возможность создания разъемных сочленений, на участках которых, в процессе эксплуатации, может быть произведён ремонт или замена, очистка внутренних полостей.

Детальки с ПЭ предназначены только для ПЭ трубок, стандартизированы под материал, из которого устроен трубопровод.

ПЭ, с которого изготовляют трубопровод или (и, собственно, соединительные элементы), бывает нескольких типов:

ПНД – ПЭ низкого давления, материал с высокой плотностью. Способен выдерживать высокое внутреннее давление, до 5 мПа. ПНД механически прочен и может эксплуатироваться при температуре до +90⁰;
ПВД – ПЭ высокого давления, материал с низкой плотностью. Фактически в два раза уступает по всем характеристикам – выдерживает 2.5 мПа и +60⁰;
сшитый полиэтилен – изготавливается способом послойного склеивания. Трубки и детали из сшитого полиэтилена получаются стойкими к высоким температурам (до +120⁰), более гибкими и прочными, чем ПВД.

Большинство ПЭ деталей изготовлено из ПНД. Производители деталей руководствуются хорошим показателем соотношения цены и качества для этого материала.

Виды и характеристики

Фитинги для полиэтиленовых труб можно соединять двумя способами:

Сварка.
Компрессия.

Сварка – соединение, при котором трубки соединяют под давлением встык, расплавляя их окончания, или используют соединение из специальных электросварных деталей для ПЭ трубок.

Если процесс сварки был произведен технологически верно, то в итоге получается крепкий и герметичный шов, и срок эксплуатации такого участка, фактически, неограничен. Применяется сварка в тех местах, где последующий демонтаж или изменение конструкции водопровода не предусматривается;

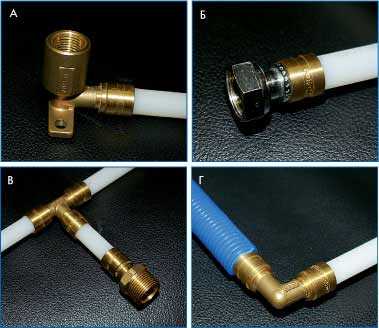

Компрессия (разъёмный способ) – конструкция детали подразумевает соединение с помощью обжима эластичным кольцом. Все зажимные фитинги для ПЭ трубок устроены следующим образом: корпус с навинчивающейся на него гайкой, между ними внутри – резиновое кольцо.

Для монтажа не требуется специального инструмента (сварочного аппарата) или навыка. Для облегчения зажима гайки возможно использование соответствующего ключа для фитингов.

По способу действия фитинги для полиэтиленовых труб разделяются на такие типы:

сварные – устанавливаются сваркой встык либо способом электрофузионной сварки. Такое соединение надёжное и неразъёмное;
литые – от сварных отличаются тем, что проходят механическую обработку в процессе изготовления;
электросварные – в их конструкции изнутри присутствует нагревательная спираль. В процессе сварки спираль сильно нагревается и расплавляет внешнюю поверхность ПЭ, что обеспечивает большую площадь сцепления после сварки;
компрессионные – изготавливаются с ПНД, реже из латуни. Латунные для труб дополнительно комплектуются опорной забивной втулкой. Она вставляется в соединяемую полиэтиленовую, чтобы препятствовать существенному изменению диаметра при сжатии.

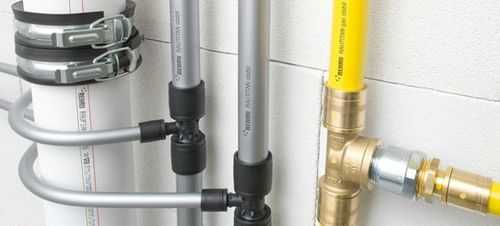

Отдельного внимания заслуживают полиэтиленовые фитинги Рехау из сшитого полиэтилена. Из-за способности из сшитого полиэтилена выдерживать высокие нагрузки, такое соединение может применяться и в трубопроводах, работающих под давлением.

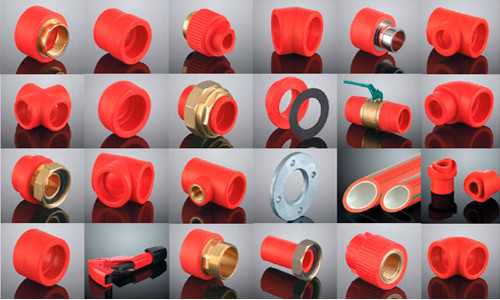

Прямые, изогнутые и тройники ПЭ фитинги

Эти фитинги для полиэтиленовых труб имеют альтернативу — изделия, выполняемые из качественно похожих материалов: поливинилхлоридные, полипропиленовые, полиэтиленовые, комбинированного типа.

Плюсы и минусы применения

Полиэтиленовые фитинги обладают следующими преимуществами:

долговечность – технологически правильно смонтированная система обладает верхним пределом срока эксплуатации 50-70 лет;
низкий коэффициент теплопроводности – формирует низкую потерю тепла, а свойства полиэтилена помогают избежать скопления конденсата;
устойчивость к химическим воздействиям среды – сшитый полиэтилен практически не чувствителен к щелочным и кислотным средам, также, в наличии, полное отсутствие коррозии;
гладкая поверхность полостей – мусор и накипь не задерживается; внутренний диаметр трубопровода во время эксплуатации совершенно не меняется;
безопасность – муфты для водопровода экологически чисты как для человека, так и для окружающей среды;
цена труб и муфт. С всех материалов, присутствующих на рынке, ПНД – самые дешёвые;
лёгкость монтажа – ПЭ детали легче идентичных стальных в 6 раз, а возможные сварочные работы не подразумевают контакта с отрытым огнём. Монтаж компрессионных муфт может выполняться собственноручно;
пластичность и гибкость – применительно к муфтам – если вдруг допущено замораживание внутренней среды трубопровода, то материал не разрушится. Для ПНД деталей возможное допущение изменения объема -7%. То есть лёд не может «разорвать» полиэтиленовое изделие.

Данная информация никоим образом не должна утвердить в читателях желание экспериментировать с собственным оборудованием!

Некоторые недостатки в использовании ПЭ муфт:

Изогнутый полиэтиленовый фитинг

ограничения температуры транспортируемой жидкости – муфты нежелательно использовать для высокотемпературного отопления и горячего водопровода;
негативное воздействие ультрафиолета – под солнечным светом ПЭ прослужат меньше заявленного срока эксплуатации;
зависимость от подвижности грунта – может уменьшить срок службы полиэтиленовых изделий.

Советы по выбору и цены

Перед тем, как выбрать и купить муфты для полиэтиленовых, следует знать и понимать, куда именно и как именно детальки будут применяться.

Чтобы изделия точно подошли, нужно оценить предполагаемую работу узлов трубопровода, замерить диаметр (обязательно!) и выяснить, из какого она материала.

Цена труб и фитингов для водоснабжения довольно низка, так как у них малая себестоимость. Хорошие качества и неприхотливость в хранении позволяют продавцам выставлять доступные и приемлемые ценники на данный вид продукции.

Цена для полиэтиленовых труб начинается от $0.5. Именно столько стоит не очень качественный полипропиленовый обжимной элемент для водоснабжения:

Для труб 32 мм — стоят от $0.1 до $4;
Цена для изделий из сшитого полиэтилена начинается от $2.5.

Если же, к примеру, взять продукцию известных европейских производителей, то картина будет немного другой. Валтек для сшитого полиэтилена обойдутся минимально в $2-10, а фитинги Uponor для сшитого полиэтилена стоят уже от $15.

Нюансы применения (видео)

Монтаж фитинга

Для примера будет рассмотрен самый простой и неприхотливый в плане наличия специального инструмента вид монтажа – муфтовое соединение двух ПЭ труб для водоснабжения с частичной разборкой фитинга:

подготавливают необходимый простой инструмент: острый нож, ножовка, сантехническая смазка;
конец обрезают под прямым углом с помощью ножовки;
ножом снимают внутренние заусеницы и внешнюю фаску, придавая концу конусообразную форму;
гайку послабляют, не снимая её;
конец смазывают сантехнической смазкой и вставляют в фитинг до упора;
с усилием закручивают гайку;
для второго отрезка повторяют все этапы монтажа.

Выполнение трубопровода из ПЭ деталей, таким образом, выглядит очень простой задачей, справиться с которой своими руками не является проблемой. Самое главное – это правильный подбор фитингов относительно свойств и характеристик конструкции.

homebuild2.ru

компрессионные, электросварные, полиэтиленовые, зажимные, видео-инструкция по монтажу своими руками. фото и цена

Не так давно основным материалом для изготовления систем водоснабжения, водоотведения и отопления были металлические трубы, соединяемые при помощи газовой сварки. Но сейчас на смену им приходят детали из различных полимеров, которые обладают множеством преимуществ. Наиболее распространены полиэтиленовые трубы и фитинги для водоснабжения.

Рассмотрим более подробно их технические характеристики и потребительские свойства.

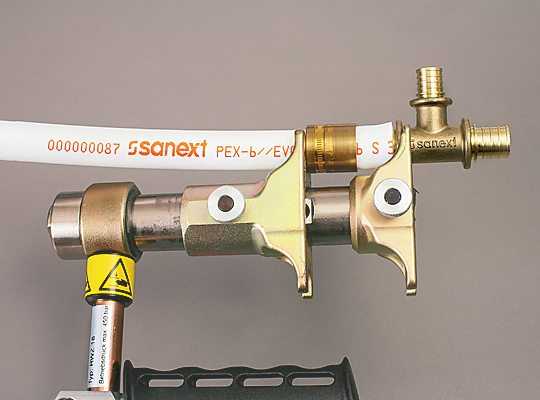

Трубы из сшитого материала – отличный продукт для обустройства инженерных систем

Особенности полимерных деталей

Процесс производства элементов из сшитого полиэтилена

При изготовлении труб из этого вида пластика «сшиванию» подлежат не отдельные слои или листы, как могут подумать несведущие мастера, а отдельные молекулы.

В процессе создания полимерной формы этилена его молекулы получают дополнительные поперечные связи, которые позволяют образовать некое подобие трехмерной сетки. Благодаря ей материал приобретает повышенные технические характеристики.

Структура молекул сшитого полиэтилена

«Сшивание» производится путем химического либо физического воздействия.

В зависимости от способа производства труб из полиэтилена (маркируются РЕ-Х), выделяются следующие разновидности материала:

РЕ-Хa – изготавливается путем нагревания с применением пероксидов;
РЕ-Хb – полиэтилен, который обрабатывается особой жидкостью, содержащей силан (соединение кремния с водородом) и особый катализатор;
РЕ-Хc – материал получается после бомбардировки молекул полиэтилена электронами в специальном устройстве;
РЕ-Хd – в процессе изготовления этого материала используется азот.

Совет! Для обустройства бытовых систем водоснабжения лучше всего подходит материал, полученный пероксидным методом, и имеющий маркировку РЕ-Х a . Его отличает низкая цена и простота установки. Все работы могут быть выполнены своими руками.

Технические характеристики труб

Детали для водопровода и отопления из сшитого полиэтилена имеют множество преимуществ:

Длительный срок службы. Время эксплуатации водопровода или отопления из этих деталей при предельных температурах теплоносителя (до 95 градусов Цельсия) составляет от 15 до 50 лет.
Стабильность геометрических размеров. Даже в случае, когда по трубам транспортируется жидкость при температуре 200 градусов Цельсия, материал сохраняет свою изначальную форму (при отсутствии дополнительного внешнего воздействия).
Изделия устойчивы к появлению трещин в процессе монтажа и эксплуатации.
Материал не разрушается при ударах и в процессе порезки даже при температуре окружающего воздуха – 50 градусов Цельсия.
Изделия из сшитого полиэтилена имеют оптимальное соотношение цены и качества.
Имеют повышенную прочность на истирание, прекрасно подходят для монтажа систем теплого пола с жидким теплоносителем.
Материал не дает усадки после монтажа.
Трубы из сшитого полиэтилена не подвержены коррозии и не требуют дополнительных мер защиты (покраски и тому подобных).
Стойко переносят воздействие различных химических веществ.
Материал не содержит ионов галогенов и молекул тяжелых металлов, которые негативно сказываются на здоровье человека.

Фото инженерных сетей из полиэтиленовых труб

Обратите внимание! В процессе «сшивки» полиэтилена меняется его кристаллическая структура, потому материал становится более эластичным и не ломается на изгибах, в том числе при отрицательных температурах окружающего воздуха.

Виды соединительных элементов

Фитинги для труб из сшитого полиэтилена используются для соединения отдельных элементов в единую систему.

Эти фасонные детали могут быть изготовлены из множества различных материалов:

полиэтилена;
полипропилена;
поливинилхлорида;
комбинированные.

Детали будущей водопроводной системы из сшитого полиэтилена

В зависимости от способа монтажа разделяют:

компрессионные фитинги для полиэтиленовых труб – используется обжимная гайка, накручиваемая на основную часть детали с помощью гаечного ключа;

Компрессионный фитинг

зажимные фитинги для полиэтиленовых труб – применяется специальная неразъемная гильза, которая запрессовывается на штуцере с помощью пресса;

Зажимные фитинги

электросварные фитинги для полиэтиленовых труб – для соединения используется закладной нагреватель, разогреваемый с помощью специального аппарата, который оплавляет внутреннюю поверхность штуцера и герметизирует соединение.

Электросварные фитинги

Существуют следующие конструкции:

Заглушка – используется для того, чтобы герметизировать тупиковый элемент конструкции.
Муфта – применяется с целью соединения двух составных частей водопроводной либо отопительной системы.
Угольники – необходимы для углового соединения отрезков и смены направления прокладки сети.
Тройники для труб – с их помощью стыкуются в один узел три различные детали.
Крестовые фитинги – применяются для обустройства разводки трубопроводной системы, в этом случае в одной точке соединяется сразу четыре трубы.
Сгоны – необходимы для того, чтобы к уже существующей системе присоединить новые элементы.

Разновидности стыковочных элементов для труб

Обратите внимание! Конструкция фитингов может отличаться в зависимости от производителя. Возможен вариант, когда стыковочные детали не подойдут к трубам. Имейте это в виду при покупке.

Монтаж системы

Инструкция по изготовлению водопроводных и других подобных систем отличается в зависимости от того, фитинги какой конструкции вы хотите использовать.

Компрессионные

Этот способ соединения более простой и может быть использован для монтажа труб как холодного, так и горячего водоснабжения. Вам не потребуется использовать какой-либо специальный инструмент, достаточно взять два обычных гаечных ключа, а также ножницы для разрезания.

Установка фитингов происходит следующим образом:

На торец детали надевается соединительная гайка. Часть с резьбой должна быть направлена в сторону среза.
Затем на деталь устанавливается разрезное кольцо. Его край должен находиться на расстоянии 1 мм от среза.
В трубу вставляется штуцер от фитинга. Перед этим проводить какие-либо манипуляции с деталью (например, снятие фаски) не потребуется.
После этого гайка затягивается на фитинге с использованием гаечного ключа. При этом не нужно прилагать слишком большие усилия, так как существует возможность повредить полиэтилен.

Компрессионный фитинг после установки

Напресовочные

Эти фитинги также надежны и герметичны, но в результате получается неразъемное соединение. Кроме того, для обжима гильзы потребуется использование специального инструмента.

Процесс монтажа состоит в следующем:

На конец детали надевается одноразовая гильза, с помощью которой будет закреплен штуцер.
В торец полиэтиленовой детали вставляется расширитель необходимого диаметра. Его нужно разместить до упора, имеющегося на рукояти и оставить на несколько секунд.
Затем следует вытащить расширитель и вставить штуцер фитинга. Особенность сшитого полиэтилена состоит в том, что материал обладает молекулярной памятью. Через некоторое время изделие даст обратную усадку, что обеспечит дополнительную герметичность.
После этого на торец надвигается гильза и запрессовывается там с помощью специального инструмента.

В отличие от обычных полиэтиленовых труб, которые имеют сильный коэффициент линейного расширения, «сшитые» детали практически лишены этого недостатка. Потому их рекомендуется использовать для обустройства систем горячего водоснабжения.

Процесс монтажа напрессовочного фитинга

Вывод

Сшитый полиэтилен – отличный материал для монтажа водопроводных и отопительных систем (см.также статью «Хризотилцементные трубы: свойства и применение»).

Более подробно об этом можно узнать из видео в этой статье.

gidroguru.com

Полиэтиленовые трубы и фитинги. Полиэтиленовые фитинги: преимущества

Последние:

Классификация трубопроводной промышленной арматуры
Лучшая щадящая краска для волос
Война за теплый туалет или как провести канализацию
Как правильно сделать канализацию в частном доме
Схема и самостоятельный монтаж водяного теплого пола в частном доме

vvsc.ru

РубрикаПол
